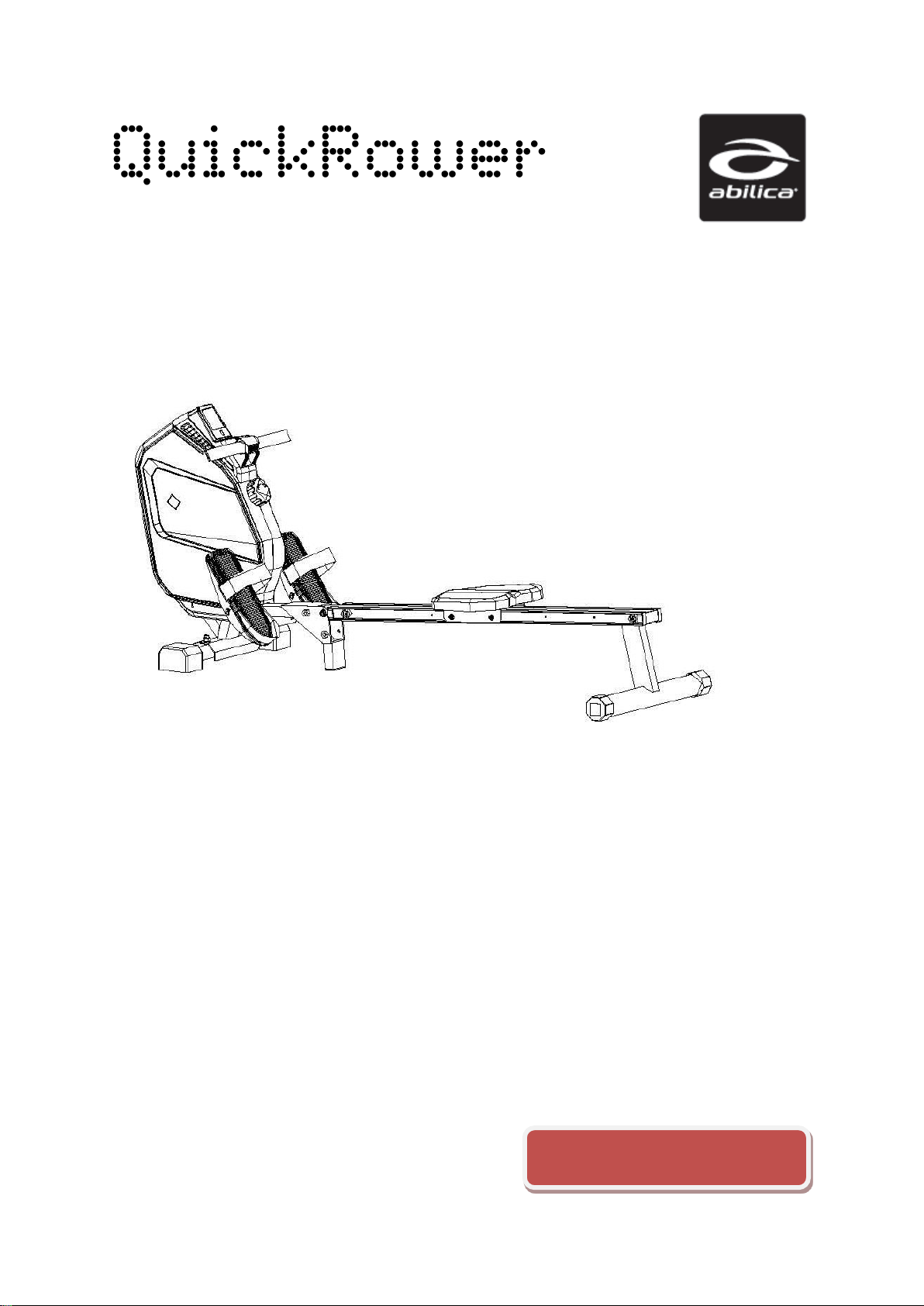

Abilica QuickRower User manual

Art.nr. 300 932
Model: NS-RE6002RE

2
INNHOLD / INNEHÅLL / CONTENTS / SISÄLLYS
3
Deletegning / Sprängskiss / Parts drawing / Osakuvaus
4
Pre-Assembly check list
5
Deleliste / Dellista / Parts List / Osaluettelo
7
Montering / Assembly / Asennus
10
Viktig informasjon
11
Betjening av computeren
12
Reklamasjonsvillkår
13
Kontaktinformasjon ( Norge og Danmark)
14
Viktig information
15
Betjäning av datorn
16
Reklamationsvillkor
17
Kontaktinformation
18
Important information
19
Operating the console
20
Warranty regulations
21
Conatct information
22
Tärkeitä tietoja
23
Tietokoneen huolto
24
Valitusehdot
25
Yhteystiedot

3
DELETEGNING / SPRÄNGSKISS / EXPLODED VIEW / OSAKUVAUS

4
PRE-ASSEMBLY CHECK LIST
PART NO.
DESCRIPTION
Q’TY
1
Main frame
1
3
Front stabilizer
1
11
Seat
1
17
Pedal support tube w/ pedals
1
26
Slide rail
1
28
Rear support tube
1

5
DELELISTE / DELLISTA / PARTS LIST / OSALUETTELO
NO.
Description
Qty
1
Main frame
1
2
Carriage bolt M10*55
2
3
Front stabilizer
1
4L/R
End cap for front stabilizer L/R
2
5L/R
End cap for slide rail L/R
2/2
6
Flat washer Ф10*Ф22*1.5
3
7
Domed nut M10
2
8
Tension knob w/ upper tension cable
1
9
Computer
1
10
End cap
6
11
Seat
1
14L/R
Pedal L/R
1/1
15
Axle for pedal
2
16
Sensor wire1
1
17
Pedal support tube w/ pedals
1
18
Spring clutch bracket
2
19
Carriage bolt M8*45
2
20
Hex head bolt M10*80
1
21
Sensor wire 2
1
22
Collar
4
23
Allen bolt M8*20
4
24
Allen bolt M8*16
4
25
Flat washer Ф8*Ф17
12
26
Slide rail
1
27
Screw M5*15
4
28
Rear stabilizer
1
29
End cap for rear stabilizer
2
30
Allen bolt M6*20
2
31
Nylon nut M8
9
32
Wheel
4
33
Axle for wheel
4
34
Domed nut M8
2
35
Seat support bracket
1
36
Belt
1

6
NO.
Description
Qty
37
Spring clutch w/rope
1
38L/R
chain cover L/R
1/1
39
Flywheel adjustor
2
40
Nylon nut M6
2
41
Eye bolt
2
42
Flange nut
2
43
Flywheel
1
44
Hex head bolt M8*105
1
45
Self-tapping screw 5*15
8
46
Plastic bushing
2
47
Magnet assembly
1
48
Bumper for handlebar
1
49
Hex head nut
2
50
Hex head bolt M6*25
1
51
Sensor bracket
1
52
Nylon nut M10
1
53
Knob
1
54
End cap for chain cover
2
55
Screw
1
56
End cap 60*30
1
57
Bearing
2
58
Powder spacer
2
59
Self-tapping screw 5*15
4
60
Spring for magnet assembly
1
61
Up cover for handlebar
1
62
Bottom cover for handlebar
1
63
Handlebar
1
64
Self-tapping screw ST4
2
65
Pulley
1
66
Axle for pulley
1
67
Foam grip
2
68
End cap for handlebar
2

7
MONTERING / ASSEMBLY/ ASENNUS

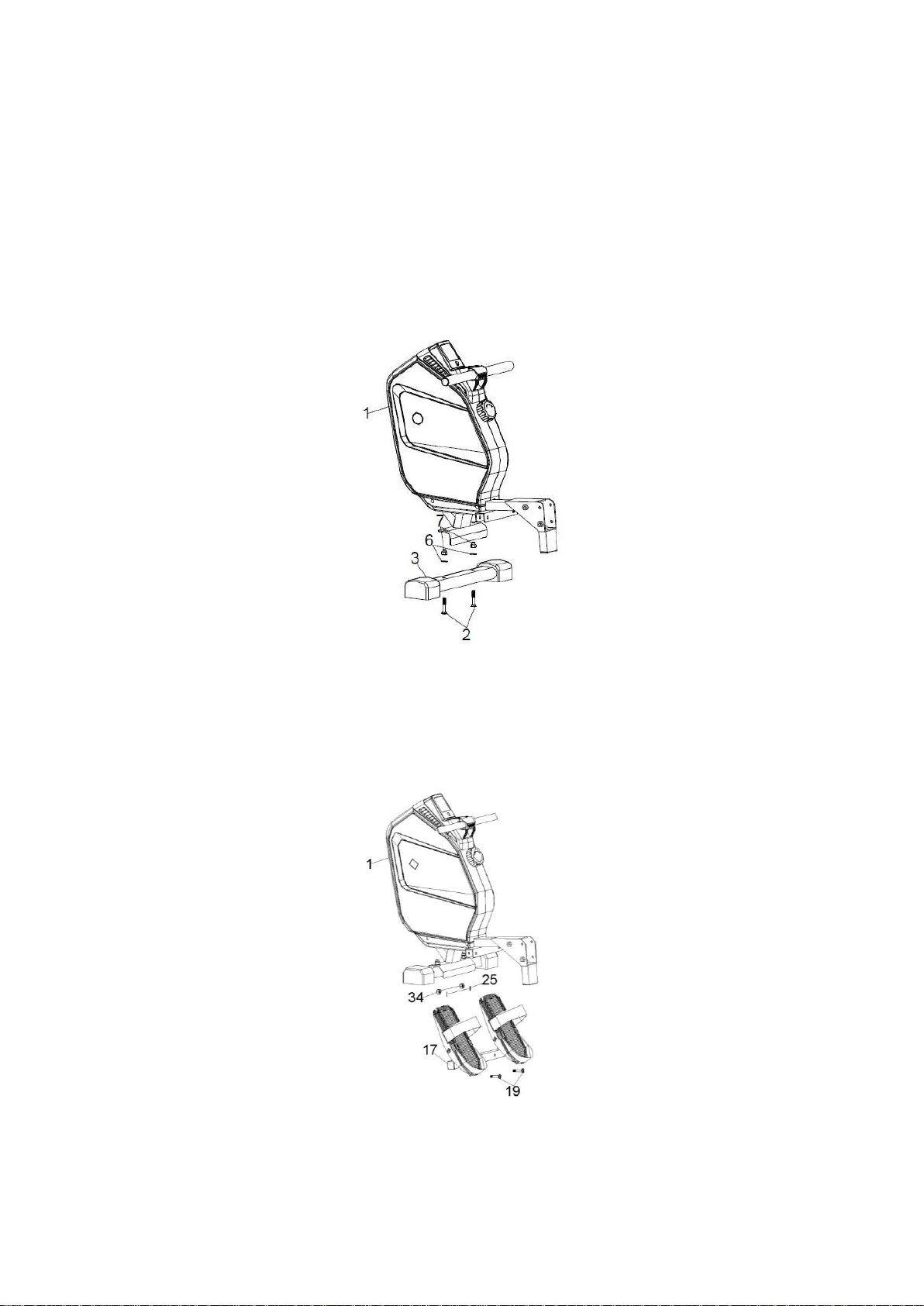

STEP 1
Attach the Front stabilizer (3) to the main frame (1). Secure using two Carriage bolt
(2), two flat washers (6) and two domed nut (7).
Attach the pedal support tube w/pedals (17) to the main frame (1). Secure using
two carriage bolts (19), two flat washers (25) and two domed nut (34).

8
STEP2
Attach the slide rail (26) to the main frame (1). Secure using one hex head bolt
(20), one flat washer (6), one nylon nut (52).
STEP3
Fold the slide rail (26) Then insert the Knob (53).
Slide the seat (11) onto the slide rail (26). Attach two collars (22) to the back of the
slide rail (26) and securing with two allen bolts (23).
Attach the end caps (5L & 5R) to the back of the slide rail (26).
Attach the Rear stabilizer (28) to back of the slide rail (26). Secure using four allen
bolts (24) and four flat washers (25).

9
STEP 4
Pull out the Knob (53) from the main frame and unfold the slide rail (26).
STEP 5
Make rear stabilizer to the floor, Insert ball pin (35) into fixation holes.

10
VIKTIG INFORMASJON
Bruksområdet for dette treningsapparatet er hjemmetrening.
Apparatet skal kun brukes som beskrevet i denne bruksanvisningen.
Eieren av trimapparatet er ansvarlig for at alle brukere er kjent med disse
sikkerhetsreglene.
Under montering; sørg for at alle skruer og muttere sitter på rett plass og at de entrer
skikkelig, før du begynner å stramme noen av dem.
Plasser trimapparatet på et flatt og jevnt underlag.
Trimapparatet må ikke brukes utendørs, eller i rom med unormalt høy luftfuktighet.
Det er ikke anbefalt å bruke apparatet i garasje, carport eller på overbygget terrasse.
Det anbefales å benytte en underlagsmatte, for å eliminere sjansene for at gulv eller
gulvbelegg tar skade i.f.m. bruk av apparatet.
Apparatet skal oppbevares tørt og frostfritt. Displayet bør aldri utsettes for direkte
sollys.
Før hver bruk; påse at alle skruer og muttere er godt strammet til. Dersom det
oppdages løse eller defekte deler; sørg for at ingen benytter seg av apparatet før det
er i tilfredsstillende stand igjen.
Apparatet skal kun benyttes av en person av gangen.
Det anbefales å bruke hansker ved bruk av apparatet, for å unngå ubehagelige
blemmer i hendene.
Sitt alltid på setet under bruk.
Barn må ikke benytte apparatet uten tilsyn, og bør heller ikke være i nærheten når
apparatet er i bruk av andre.
Apparatet bør ikke benyttes av personer med vekt over 120 kg.
Apparatet bør ikke brukes i.f.m. medisinsk eller fysikalsk behandling, med mindre det
er spesielt anbefalt av lege eller fysioterapeut.
Det tas forbehold om trykkfeil i manualen.

11

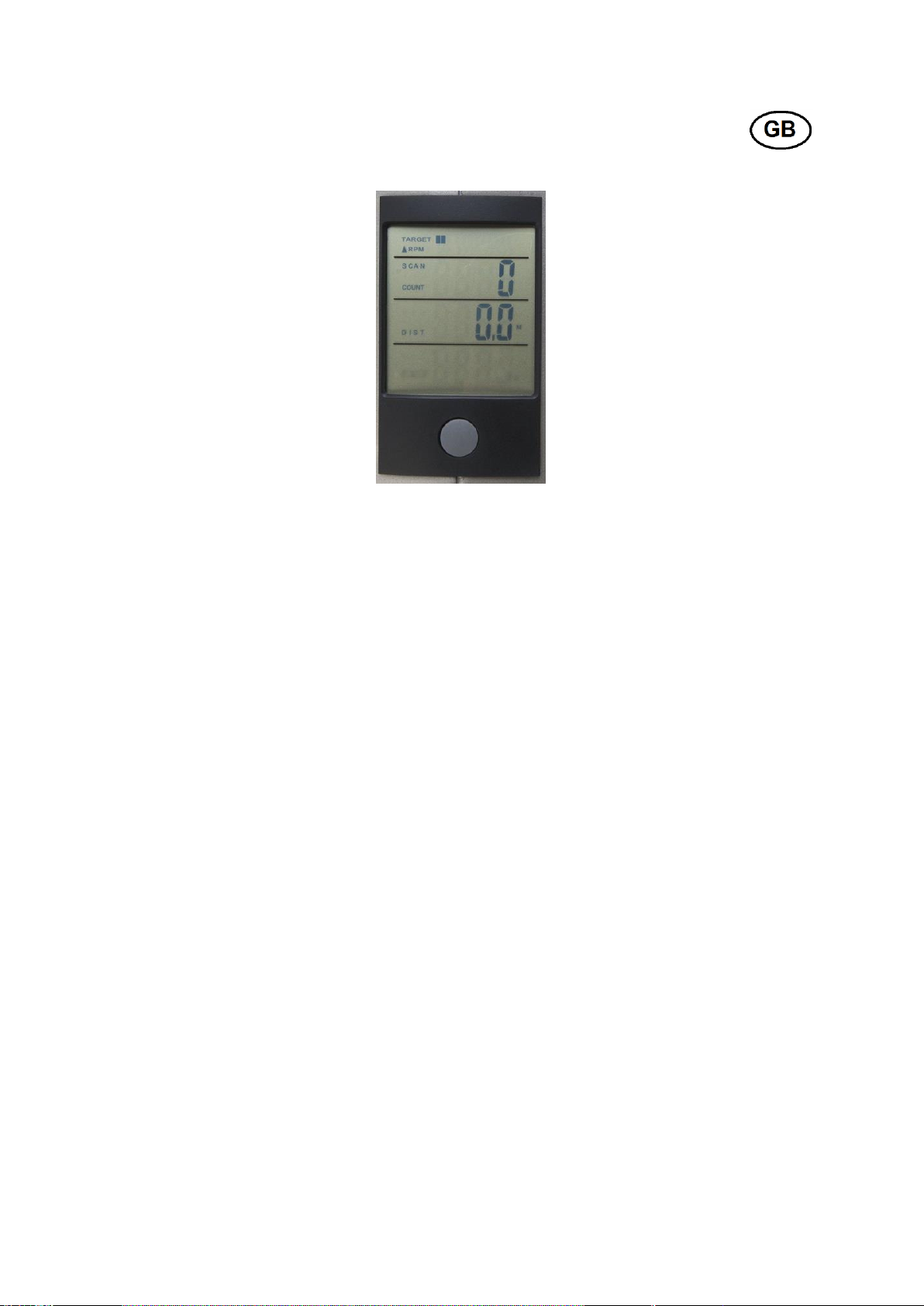

BETJENING AV COMPUTEREN
FUNKSJONER
MODUS:
1. Trykk på knappen for å bytte skjerm TIME / RPM / CAL og COUNT / DIST
2. Trykk på knappen og hold nede i 2 sekunder for å stille inn TARGET RPM
3. Trykk på tasten og hold nede i 2 sekunder tilbakestill all verdi til null
FUNKSJONER:
SCAN:
LCD-skjermen vil automatisk vise TIME / RPM / CAL og COUNT / DIST / PULSE
hvert 6. sekund.
TIME:
Akkumulert total arbeidstid fra 00:00 til 99:59.
DISTANCE:
Akkumulert distanse fra 0,0 til 9999 meter
COUNT:
Akkumulert åretak fra 0 til 9999.
CALORIE:
Akkumulert kaloriforbruket under trening fra 0 til 9999 kcal. (Dataene er en kalkulert
veiledning for sammenligning av ulike treningsøkter, og kan ikke brukes som
medisinsk behandling)
TARGET RPM:
Du kan stille inn mål for RPM fra 5 til 120.
MERK: Computer vil slå seg av dersom det ikke sendes signal til konsollen i 4
minutter, all data vil nullstilles. Du trykker på knappen eller starter treningen igjen, vil
konsollen slås på igjen.

12
RETNINGSLINJER FOR REKLAMASJONSBEHANDLING
Reklamasjonsbestemmelsene omhandler produkter brukt til hjemmetrening.
For bedriftsmarkedet finnes egen oversikt over garantibestemmelser for semi-proff
utstyr.
Komponentene som trimutstyr er satt sammen av er i hovedsak delt inn i tre
hovedgrupper; Slitedeler, Andre utskiftbare komponenter og
Konstruksjon/rammeverk.
Med Slitedeler menes deler som man ved normal bruk vil måtte påregne og bytte ut
med jevne mellomrom. Herunder sorterer deler som bremseklosser, trinser, vaiere,
justeringsskruer kulelager, strikker, fjærer og lignende.
Ifølge kjøpslov/forbrukerkjøpslov er det ingen lovfestet reklamasjonsrett på slike
deler. Men vi gir ett års garanti på disse delene.
NB. For at det skal være tillatt å markedsføre eller omtale kjøpsvilkår som en
GARANTI, forutsetter det at de gir kjøper vesentlig bedre rettigheter enn det
som følger av loven. Normal REKLAMASJONSRETT er ulovlig å omtale som
GARANTI i salgs- eller markedsføringsmateriell.
Med Andre utskiftbare komponenter menes alle andre løse deler som finnes på
apparatene. Eksempler på slike deler kan være seteputer, polstringer, pedaler,
treningscomputere og annen elektronikk. På denne typen deler gjelder den
lovfestede reklamasjonsretten på to år, forutsatt at de ikke er utsatt for unormal ytre
påvirkning.
Unntatt fra denne kategorien er motorer til tredemøller.
For alle tredemøllemotorer gjelder en fem års reklamasjonsrett, forutsatt at de ikke er
utsatt for unormal ytre påvirkning eller unødvendig slitasje gjennom manglende
vedlikehold.
Med Konstruksjonsdeler / rammeverk menes hovedbestanddelene i
treningsapparatet, dvs. stålkonstruksjoner og tilhørende sveisesømmer.
For denne typen deler gjelder en fem års reklamasjonsrett, forutsatt at de ikke er
utsatt for unormal ytre påvirkning.
Lengre garantier/livstidsgarantier på rammeverk vil evt. være spesifisert for hvert
enkelt produkt.

13
VIKTIG VEDRØRENDE SERVICE
Om det skulle oppstå problemer av noe slag, ber vi deg om å kontakte Mylna
Service. Vi vil gjerne at du kontakter oss før du kontakter butikken slik at vi kan
tilby deg best mulig hjelp.
Besøk vår hjemmeside www.mylnasport.no –her vil du finne informasjon om
produktene, brukermanualer, ett kontaktskjema for å komme i kontakt med oss og
mulighet for å bestille reservedeler. Ved å fylle ut kontaktskjema gir du oss den
informasjonen vi trenger for å kunne hjelpe deg så effektivt som mulig.
VIGTIGT OM SERVICE
I tilfælde af problemer af nogen art, skal du kontakte Mylna Service. Vi vil gerne
have dig til at kontakte os, før du kontakter butikken, så vi kan tilbyde dig den
bedst mulige hjælp.
Besøg vores hjemmeside www.mylnasport.com - her vil du finde information om de
produkter, brugermanualer, en kontakt formular for at komme i kontakt med os og
mulighed for at bestille reservedele. Ved at udfylde kontaktformularen giver du os de
oplysninger vi har brug for at hjælpe dig så effektivt som muligt.

14
VIKTIG INFORMATION
Användningsområdet för detta träningsredskap är hemmaträning.
Träningsredskapet får endast användas enligt beskrivningen i denna bruksanvisning.
Träningsredskapets ägare ansvarar för att alla användare har satt sig in i dessa
säkerhetsföreskrifter.
Vid montering: se till att alla skruvar och muttrar sitter på rätt plats och att de är
ordentligt införda innan du börjar spänna dem.
Placera träningsredskapet på ett plant och jämnt underlag.
Träningsredskapet får inte användas utomhus eller i rum med onormalt hög
luftfuktighet. Du rekommenderas inte att använda träningsredskapet i ett garage, en
carport eller på en överbyggd terrass.
Du rekommenderas att använda en underlagsmatta för att eliminera risken för att
golv eller golvbeläggningen tar skada då träningsredskapets används.
Träningsredskapet ska förvaras torrt och frostfritt. Displayen bör aldrig utsättas för
direkt solljus.
Före varje användningstillfälle: kontrollera att alla skruvar och muttrar är ordentligt
åtdragna. Om du upptäcker lösa eller defekta delar: se till att ingen använder
träningsredskapet förrän det befinner sig i tillfredsställande skick igen.
Endast en person åt gången får använda träningsredskapet.
Du rekommenderas att använda handskar när du använder träningsredskapet för att
undvika obehagliga blemmor i händerna.
Sitt alltid på sätet under användning.
Barn får inte använda träningsredskapet utan tillsyn, och bör inte heller befinna sig i
närheten när någon annan använder träningsredskapet.
Träningsredskapet bör inte användas av personer som väger över 120 kg.
Träningsredskapet bör inte användas i samband med medicinsk eller fysiologisk
behandling, såvida inte detta ordinerats specifikt av läkare eller fysioterapeut.
Vi förbehåller oss eventuella tryckfel i bruksanvisningen.

15
ANVÄNDNING AV DATORN
FUNKTIONER
LÄGE:
1. Tryck på knappen för att byta skärm mellan TIME / RPM / CAL och COUNT / DIST
2. Håll knappen intryckt i 2 sekunder för att ställa in TARGET RPM
3. Håll tangenten intryckt i 2 sekunder för att nollställa alla värden
FUNKTIONER:
SCAN:
LCD-skärmen visar automatiskt TIME / RPM / CAL och COUNT / DIST / PULSE var
sjätte sekund.
TIME:
Ackumulerad total arbetstid från 00:00 till 99:59.
DISTANCE:
Ackumulerad sträcka från 0,0 till 9 999 meter
COUNT:
Ackumulerat antal årtag från 0 till 9 999.
CALORIE:
Ackumulerad kaloriförbrukning under träning från 0 till 9 999 kcal. (Värdet är en
beräknad uppskattning för jämförelse av olika träningspass och ska inte användas
som medicinsk behandling)
TARGET RPM:
Du kan ställa in mål för RPM från 5 till 120.

16
REKLAMATIONSVILLKOR
Reklamationsvillkoren omfattar produkter som endast användts till hemmaträning
För företagsmarknaden gäller egna villkor.
Villkoren omfattar slitdelar, andra utbytbara komponenter och
konstruktion/ramverk.
Med slitdelar avses delar som man vid normal användning måste räkna med att byta
ut med jämna mellanrum. Härunder inräknas delar som bromsklossar, linhjul, vajrar,
justeringsskruvar, kullager, gummiband, fjädrar och liknande.
För dessa delar finns det ingen reklamationsrett enlight de lagstadgade rättigheterna
i konsumentköplagen. Men vi ger ett års garanti på dessa delar.
Med andra utbytbara komponenter avses alla andra lösa delar som finns på
apparaterna. Exempel på sådana delar kan vara sadeldynor, överdrag, pedaler,
träningsdatorer och annan elektronik. För denna typ av delar gäller en 3 års
reklamationsrett, under förutsättning att delarna inte utsatts för onormal yttre
påverkan.
Motorer till löpband är undantagna från denna kategori.
För alla löpbandsmotorer gäller en 5 års reklamationsrett, under förutsättning att de
inte utsatts för onormal yttre påverkan eller onödigt slitage genom bristfälligt
underhåll.
Med konstruktionsdelar/ramverk avses träningsredskapets huvuddelar, dvs.
stålkonstruktioner och tillhörande svetsfogar.
För denna typ av delar gäller minimum 5 års reklamationsrett. Eventuella längre
garantier/livstidsgarantier specificeras för varje enskild produkt.

17
VIKTIGT BETRÄFFANDE SERVICE
Om det skulle uppstå roblem av något slag, kontakta Mylna Service. Vi skulle
vilja att ni kontaktar oss innan du kontaktar butiken så att vi kan erbjuda dig
bästa möjliga hjälp.
Besök vår hemsida www.mylnasport.se - här hittar du information om produkterna,
bruksanvisningar, ett kontaktformulär som du kan använda för att komma i kontakt
med oss och möjlighet att beställa reservdelar. Genom att fylla ut kontakformuläret
ger du oss den information vi behöver för att hjälpa dig så effektivt som möjligt.

18
IMPORTANT INFORMATION
The area of use for this fitness equipment is home exercise.
The exercise machine should only be operated as described in this manual.
The owner of the equipment is responsible that all users of the exercise machine are
familiar with the contents of these precautions.
During assembly; make sure that all nuts and bolts are in their right places and
properly entered before tightening any of them.
Place the exercise machine on a flat and smooth surface.
The exercise equipment must not be used outdoors, or in rooms with extraordinary
humidity. It is not recommended to user the machine in a garage, carport or covered
terrace.
It is recommended to use a protective mat to eliminate the risk of damage to the floor
during the use of the exercise machine.
Store the exercise machine in a frost free and dry environment. The display should
never be exposed to direct sunlight.
Before every use; make sure that all nuts and bolts are securely tightened. If any
loose or defective parts are revealed, make sure that no one uses the exercise
machine until it has been properly replaced or tightened.
The exercise machine should only be used by one person at the time.
To avoid uncomfortable blisters in the palms, it is recommended to use suitable
gloves when using the rower.
Always use the exercise machine sitting down only.
Children must not use the equipment unattended, and they should not be around
while the exercise machine is being used by others.
The maximum user weight for this exercise machine is 120 kg.
The exercise machine should not be used for medical purposes or physical therapy,
unless it is specifically recommended by your doctor or physical therapist.
With reservation for any misprints.

19
HOW TO OPERATE THE CONSOLE
BUTTONS FUNCTION
MODE:
1、Press the button to switch display TIME/RPM/CAL and COUNT/DIST
2、Press the button and hold for 2 seconds to set the TARGET RPM
3、Press the button and hold for 2 seconds reset all value to zero
FUNCTIONS:
SCAN:
The LCD will automatic display TIME/RPM/CAL and COUNT/DIST/PULSE every 6 seconds.
TIME:
Accumulates total working time from 00:00 up to 99:59.
DISTANCE:
Accumulates training distance from 0.0 up to 9999 Meter
COUNT:
Accumulates total working count from 0 up to 9999.
CALORIE:
Accumulates calories consumption during training from 0 up to 9999 kcal. (This data is a
rough guide for comparison of different exercise session which cannot be used as medical
treatment )
TARGET RPM:
You can set the target RPM from 5 to 120.
NOTE: Without any signal transmitted to console for 4 minutes, the LCD display will shut off
automatically and all function data will reset to Zero. You many press any button or
start training to have the console power on again.

20
WARRANTY REGULATIONS
The warranty regulations apply for products that are used for home exercise.
For the corporate market, there are specially adapted products and separate
warranty regulations apply.
Exercise equipment consist mainly of three component categories; Wearing parts,
Other replaceable labour parts, and Frame / Structure.
By Wearing parts is implied parts that will eventually be worn down through normal
use, and thereby need to be replaced regularly. Included in this category will come
breaking pads, wires, pulleys, adjustment screws, ball bearings, rubber bands,
springs etc.
Normally, there is no statutory right to bring forth claims for such parts, but we offer a
1 year warranty for these parts.
By Other replaceable labour parts is implied all other replaceable parts on the
machine or device. Examples of such parts could be seat cushions, foam padding,
pedals, exercise computers and other electronics. For the consumer market, a 2 year
restricted warranty applies for these parts, provided that they have not been
subjected to negligence or error in handling or storing, wrong assembly, unsuitable
use or unauthorized or improper repairs.
Excluded from this restriction are treadmill motors.
For all treadmill motors, there is a 5 year warranty, provided that they have not been
subjected to negligence in maintenance, or unauthorized or improper repairs.
By Frame/structure is implied all the parts of the load-bearing steel frame, and its
welding seems and joints.
For these parts, the warranty time for a minimum of 5 years is applied. Longer
warranties and/or life time warranties will specified in the product information for each
individual machine or device.
