Montage- und Gebrauchsanweisung
Konvektor K 811, K 821
1. Wichtige Hinweise
Bewahren Sie die Anweisung sorgfältig auf und geben Sie die-
se gegebenenfalls an Nachbesitzer weiter.
• Das Gerät darf nur zur Raumlufterwärmung innerhalb ge-
schlossener Räume verwendet werden.
• Reparaturen und Eingriffe in das Gerät dürfen nur von ei-
nem Fachmann ausgeführt werden.
• ImFehlerfallGerätvom Netztrennen(Gerätesteckerziehen
oder Sicherung ausschalten).
• Gerät nicht in unmittelbarer Nähe von Badewanne,Dusche,
Wasch- oder Schwimmbecken benutzen.
• Heizgerät nicht abdecken, Brandgefahr!
Das nebenstehende Symbol ist am Heizgerät an-
gebracht und bedeutet, dass das Heizgerät nicht
abgedeckt werden darf.
• Mindestabstände einhalten.
• Vorsicht! Außenflächen und besonders das Luftaustrittsgit-
ter werden bei Betrieb heiß.
• Heizgerät nicht durch Kinder oder andere Personen betrei-
ben, die nicht in der Lage sind, das Gerät sicher zu benut-
zen. Sicherstellen, dass Kinder nicht am Gerät spielen.
• Vorsicht! Nach automatischem Einschalten des Gerätes
können Gefahren entstehen, z.B. könnten zwischenzeitlich
zugedeckte oder verstellte Geräte Brände auslösen.
• In Räumen, in denen feuergefährliche Stoffe verwendet
werden (z.B. Lösungsmittel etc.), darf das Heizgerät nicht
betrieben werden.
• Anschlussleitung nicht über das Gerät legen werden.
2. Technische Daten
Heizleistung: 2000 W
Anschlussspannung: 1/N/PE~, 230 - 240 V, 50 Hz
Schutzart: IP20
Schutzklasse: I (mit Schutzleiter)
Maße freistehend: (B x H x T) 575 x 418 x 200 mm
Maße wandmontiert: (B x H x T) 575 x 345 x 120 mm
Gewicht: 3,5 kg (K 811), 4,1 kg (K 821)
3. Aufstellung, Montage
Das Heizgerät darf nur wie dargestellt auf einer horizontalen,
ebenen Fläche aufgestellt werden. Der Gebrauch auf langflori-
gen Teppichen ist nicht gestattet. Vorsicht beim Aufstellen vor
brennbaren Gegenständen.
Die Montage oder Aufstellung unter einer Wandsteckdose ist
nicht gestattet. Mindestabstände beachten.
Ferner ist auch an der Gerätevorderseite ein Abstand von min-
destens 500 mm zu leicht entzündbaren Gegenständen, wie
z.B. Vorhängen, Handtüchern oder wärmeempfindlichen
Kunststoffen einzuhalten.

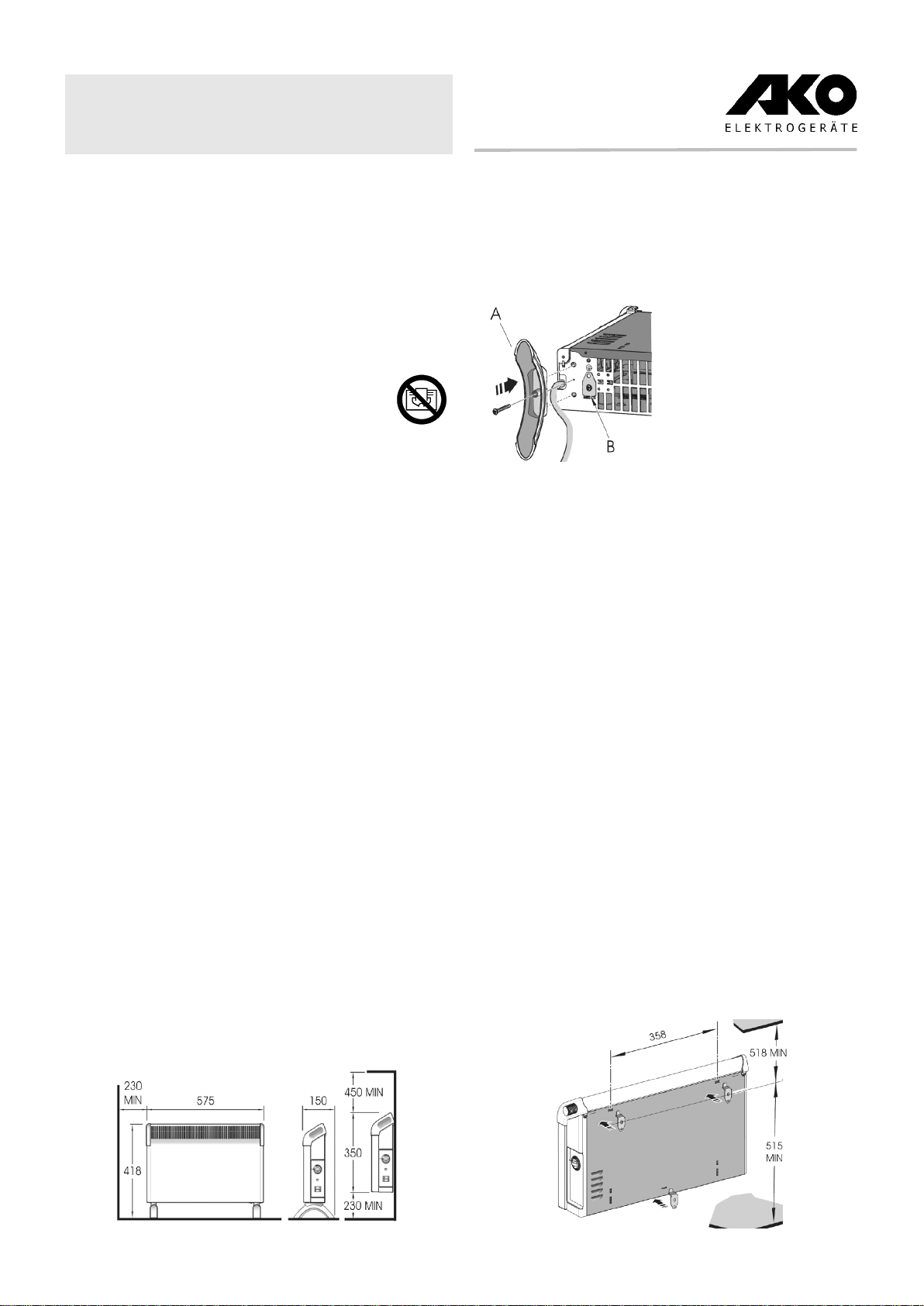

Montage der Standfüße
Keinesfalls darf das Heizgerät ohne die mitgelieferten Füße
aufgestellt werden.
Die beiden Befestigungs-
schrauben für die Standfüße
(A) befinden sich auf der Gerä-
teunterseite. Befestigungs-
schrauben lösen.
Standfüße wie im Bild darge-
stellt einrasten und festschrau-
ben.
Wandmontage
Der Gerätestecker muss nach der Montage zugänglich sein.
Das Heizgerät muss horizontal ausgerichtet an einersenkrech-
ten Wand, wie im Bild dargestellt, installiert werden.
Bitte achten Siedarauf, dass die Luft untenund oben amGerät
ungehindert ein- und austreten kann.
Das Gerät ist so zu installieren, dass die Bedienelemente nicht
von einer sich in der Badewanne oder unter der Dusche befind-
lichen Person berührt werden können.
Nach VDE 0100 Teil 701 darf die Montage nicht im Schutzbe-
reich erfolgen.
Die an der Unterseite des Gerätes befestigten Wandhalter (B)
müssen verwendet werden.
- Befestigungslöcher für die beiden oberen Wandhalter
waagrecht im Abstand 358 mm bohren und dübeln.
- Obere Wandhalter festschrauben und Heizgerät einhängen.
- Den dritten Wandhalter in den unteren Rückwandschlitz ein-
führen.
- Waagrechte Position des Heizgerätes überprüfen und Boh-
rung für den unteren Wandhalter anzeichnen.
- Heizgerät abnehmen, Befestigungsloch für unteren Wand-
halter bohren und dübeln.
- Heizgerät erneut in die oberen Wandhalter einsetzen und
unteren Wandhalter an der Wand festschrauben.
D
INACGR35RG Issue 0

2
Glen Dimplex Deutschland GmbH k811-d_ba 02/09/C
Am Goldenen Feld 18, D-95326 Kulmbach
www.glendimplex.de
[email protected]
4. Elektrischer Anschluss
Die Spannungsangabe auf dem Typschild muss mit der vor-
handenen Netzspannung übereinstimmen.
Wenn die Netzleitung dieses Gerätes beschädigt wird, muss
sie durch den Hersteller oder seinen Kundendienst oder durch
eine ähnlich qualifizierte Person ersetzt werden, um Gefähr-
dungen zu vermeiden.
Der Gerätestecker muss jederzeit zugänglich sein.
Um Gefahren durch versehentliches Rücksetzen des thermi-
schen Auslösers zu vermeiden, darf dieses Gerät nicht über
externe Schaltgeräte (z. B. einen Timer) versorgt werden oder
an einen Stromkreis angeschlossen sein, der vom Energiever-
sorger regelmäßig ein- und ausgeschaltet wird.
5. Betrieb
Die Raumtemperatur wird über den stufenlos einstellbaren
Thermostaten(C)geregelt. WirdderDrehknopfauf diekleinste
Einstellung ganz nach links gestellt (siehe Bild) schaltet der
Thermostat bei etwa 5 °C Umgebungstemperatur das Heizge-
rät ein.
Mit dem Netzschalter (D) wird das Heizgerät ein- oder ausge-
schaltet.
Mit dem Schalter Betriebsart (E) kann zwischen zwei Heizstu-
fen (I = 1000 W oder II = 2000 W) gewählt werden.
Wenn das Gerät heizt, leuchtet die rote Lampe.
Achtung!
JenachRaumgröße,WärmebedarfundThermostateinstellung
können Räume bei unbeaufsichtigter Beheizung überheizt
werden. Dies kann zu Gefahren für Personen führen, die nicht
in der Lage sind, den Raum bei überhöhter Temperatur zu ver-
lassen.
5.1 Lüfterbetrieb (nur Gerätetyp K 821)
Wird Schalter F betätigt, so wird ein Lüfter eingeschaltet, der
durch erhöhte Luftumwälzung eine schnellere Wärmevertei-
lung bewirkt.
Der Lüfter kann auch als Kaltgebläse verwendet werden.
Bei Betrieb als Kaltluftventilator Drehknopf Thermostat im Uhr-
zeigersinn auf Maximal (im Uhrzeigersinn) stellen.
6. Überhitzungsschutz
Bei unzulässiger Erwärmung wird das Heizgerät automatisch
abgeschaltet. In diesem Fall Netzstecker ziehen und Gerät für
einige Minuten ausgesteckt lassen, damit der Temperaturbe-
grenzer wieder zurückschalten kann.
Anschließend mögliche Ursache beseitigen, z.B. Luftgitter ver-
stellt oder abgedeckt. Wenn das Gerät ausreichend abgekühlt
ist, kann es wieder in Betrieb genommen werden.
7. Störungen
Wenn das Heizgerät keine Wärme abgibt, überprüfen Sie bitte
die folgenden Punkte:
• Netzschalter (B) auf „Ein“ gestellt?.
• Thermostat auf gewünschte Temperatur gestellt?.
• Überhitzungsschutz ausgelöst? Siehe Kapitel 6!
• Sicherung im Sicherungskasten eingeschaltet?
Kann die Störung nicht behobenwerden, wenden Sie sich bitte
an Ihren Elektro-Fachhändler.
Gegebenenfalls können Sie sich auch an die Servicehotline
der Glen Dimplex Deutschland GmbH wenden.
Fon: [phone]
Fax: [phone]
Für die Auftragsbearbeitung werden der Gerätetyp, die E-
Nummer und FD-Zahl des Gerätes benötigt. Diese Angaben
finden Sie auf dem Typschild.
Reparaturen und Eingriffe in das Gerät dürfen nur von einem
Elektrofachmann oder dem Kundendienst ausgeführt werden.
8. Reinigung
Zur Reinigung muss das Gerät vom Netz getrennt und abge-
kühlt sein. Die Außenseite kann durch Abwischen mit einem
weichen, feuchten Lappen gereinigt werden. Zur Reinigung
keineScheuerpulveroderMöbelpolituren verwenden,dadiese
die Oberfläche beschädigen können. Staubansammlungen im
Gerät können von außen mit einem Staubsauger abgesaugt
werden.
9. Garantie
Für dieses Produkt übernehmen wir 2 Jahre Garantie gemäß
unseren Garantiebedingungen.
10. Entsorgungshinweis
Das Gerät nicht im allgemeinen Hausmüll entsorgen,
sondern einer örtlichen Entsorgungsstelle zuführen.
D

3
Installation and Operating Instructions
Convector K 811, K 821
1. Important Information
Keep these instructions in a safe place and pass them on to
possible future owners.
• Use device for room heating within enclosed rooms only.
• Repairsandcorrectivemeasuresmayonly be carriedoutby
a qualified technician.
• Disconnect the power supply in the event of fault (pull out
the device plug or switch off the fuse).
• Do not use this device next to the bathtub, shower,
washbasin or swimming pool.
• Do not cover the heating device with any objects;
fire hazard! The device carries the symbol shown
on the right, which indicates that the heating
device must under no circumstances be covered
with any objects.
• Observe the minimum clearances.
• Caution! The outer surfaces of the device, and in particular
the air outlet grid, become hot during operation.
• Children or persons who are not capable of operating the
device safely must not operate the heating device. Ensure
that children do not play with the device.
• Caution! Potential dangers can arise when the device
switches on automatically, e.g. devices which have been
covered orblocked by objects sincethey were last used can
cause fire.
• Do not operate the heating device in rooms where highly
flammable substances are used (e.g. solvents, etc.).
• Do not lay the connecting cable across the hot device.
• In order to avoid a hazard due to inadvertent resetting of the
thermal cut-out, this appliancemust not be supplied through
an external switching device, such as a timer, or connected
to a circuit that is regularly switched on and off by the utility.
2. Technical data
Heat output: 2000 W
Connection voltage: 1/N/PE~, 230 - 240 V, 50 Hz
Protection type: IP20
Protection class: I (with protective conductor)
Dimensions:
free-standing (W x H x D) 575 x 418 x 200 mm
wall-mounted (W x H x D) 575 x 345 x 120 mm
Weight: 3.5 kg (K 811), 4.1 kg (K 821)
3. Installation
The heating device may only be installed as shown, i.e. on a
horizontal, even surface. Using it on deep-pile carpets is not
permitted. Please use caution when installing it in front of
flammable objects. Installation below a wall socket is not
permissible. Minimum clearances must be observed.
In addition, a minimum clearance of 500 mm between
flammable objects e.g. curtains, towels or heat-sensitive
plastics and the front of the unit must be maintained.
Installation of the supporting feet
Do not use the heating device without the feet being fitted.
The two mounting screws for
the supporting feet (A) are
located on the bottom of the
device. Loosen the mounting
screws.
Engage the supporting feet as
shown in the illustration and
tighten the screws.
Wall mounting
The device plug must be accessible after installation.
The heating device must be aligned horizontally and installed
on a vertical wall (see illustration).
Make sure that the inflow and outflow of air at the top and
bottom of the device are unimpeded.
Install the device in such a manner that the controls cannot be
touched by a person in the bathtub or under the shower.
It is not permissible to install the device in protection zones as
defined in VDE 0100 part 701.
Thewallbrackets (B)attached to thebottom of thedevice must
be used.
- Drill mounting holes for the two upper wall brackets 358 mm
apart and insert dowels.
- Attach the upper wall brackets by tightening the screws and
hook the heating device on.
- Insert the third wall bracket into the lower back panel slot.
- Check the horizontal alignment of the heating device and
mark the hole for the lower wall bracket.
- Remove the heating device, drill mounting holefor the lower
wall bracket and insert dowel.
- Hook the heating device back onto the upper wall brackets
and screw the lower wall bracket to the wall.
EN

4
Glen Dimplex Deutschland GmbH k811-gb_ba 02/09/C
Am Goldenen Feld 18, D-95326 Kulmbach
www.glendimplex.de
[email protected]
4. Electrical Connection
The voltage specified on the type plate must match the local
mains voltage.
If the power cordof this deviceis damaged, it mustbe replaced
bythe manufacturerorafter-salesservice,orelseby asimilarly
qualified person, in order to prevent risks.
The device plug must always be accessible.
In order to avoid a hazard due to inadvertent resetting of the
thermalcut-out, thisappliance mustnot be suppliedthrough an
external switching device, such as a timer, or connected to a
circuit that is regularly switched on and off by the utility.
5. Operation
The room temperature is regulated using the infinitely
adjustable thermostat (C). If the rotary knob is set to the lowest
setting i.e. to the extreme left (see figure), the thermostat
switches the heating device on at an ambient temperature of
approx. 5°C.
The heating device is switched on and off using the power
switch (D).
Two heating levels (I = 1000W or II = 2000W) can be selected
using the operating mode switch (E).
The red light illuminates when the device is in heating
operation.
Note!
Rooms can become overheated if left unattended whilst being
heated; this depends on the size of the room, its heating
requirements and the setting of the thermostat. Persons who
are not able to vacatethe room if the temperaturebecomes too
high can thus be placed in danger.
5.1 Fan operation (device type K 821 only)
Switch F switches on a fan which causes faster heat
distribution through increased air recirculation.
The fan can also be used as cold air fan.
In cold air fan operation, turn the thermostat rotary knob to the
maximum (clockwise).
6. Protection Against Overheating
If the permissible temperature is exceeded, the heating device
switchesoffautomatically.If thisoccurs,pull themainsplug out
and leave the device unplugged for a few minutes, so that the
temperature limiter can switch back again.
Then remove the cause e.g. when the air grid is blocked or
covered. When the device has cooled sufficiently, it can be
started up again.
7. Faults
If the heating device does not give off heat, check the following
points:
• Is the power switch (B) in the ON position?
• Has the thermostat been set to the desired temperature?
• Has the overheat protection been triggered? See chapter 6!
• Is the fuse in the fuse box switched on?
If you cannot remedy the fault, please contact your electrical
retailer. If required, you can also address your queries to the
service hotline of Glen Dimplex Deutschland GmbH.
Tel.: [phone]
Fax: [phone]
To process your order, please state the device type as well as
its production number (E Nr.) and manufacturing date (FD).
This information is listed on the type plate.
Repairs and corrective measures may only be carried out by a
qualified electrician or by your after-sales service.
8. Cleaning
Toclean thedevice, firstdisconnect itfrom themains andallow
it to cool down. Clean the outside of the unit using a soft, damp
cloth. Do not use scouring powder or furniture polish as this
may damage the surface. Dustwhich gathers inside the device
can be removed from the outside using a vacuum cleaner.
9. Warranty
This product is supplied with a two-year warranty according to
our terms of guarantee.
10. Note on Disposal
Do not dispose of the unit with general household
waste. The device must be taken to a local waste
disposal plant.
EN

5
Istruzioni d'uso e di montaggio
Convettore K 811, K 821
1. Informazioni importanti
Conservare con cura le istruzioni e consegnarle
eventualmente al successivo proprietario.
• L'apparecchio può essere utilizzato solo per il riscaldamento
dell'aria ambiente all'interno di ambienti chiusi.
• Riparazioni e interventi all'interno dell'apparecchio possono
essere svolti solo da un esperto.
• In caso di guasto, scollegare l'apparecchio dalla rete elettrica
(staccare la spina dell'apparecchio o disinserire il fusibile).
• Nonutilizzarel'apparecchionelledirettevicinanzedivascheda
bagno, docce, lavandini o piscine.
• Non coprire l'apparecchio - pericolo di incendio.
Il simbolo a fianco è applicato all'apparecchio di
riscaldamento e indica che l'apparecchio di
riscaldamento non deve essere coperto.
• Mantenere le distanze minime.
• Attenzione! Le superfici esterne e in particolare la griglia di
fuoriuscita aria si scaldano durante l'utilizzo.
• Non permettere l'utilizzo dell'apparecchio a bambini o altre
persone non in grado di utilizzare l'apparecchio in sicurezza.
Assicurarsi che i bambini non giochino con l'apparecchio.
• Attenzione! Dopo l'accensione automatica dell'apparecchio
possono insorgere dei pericoli: ad esempio gli apparecchi
coperti o spostati nel frattempo potrebbero provocare degli
incendi.
• Non è consentito l'utilizzo dell'apparecchio di riscaldamento in
ambienti in cui si impieghino prodotti infiammabili (p.es.
solventi, ecc.).
• Lalineadiallacciamentonondevepassaresopral'apparecchio
caldo.
2. Dati tecnici
Potenza termica: 2000 W
Tensione di collegamento:
1/N/PE~, 230 - 240V, 50 Hz
Grado di protezione: IP20
Classe di protezione: I (con conduttore di protezione)
Dimensioni a installazione libera:
(L x A x P) 575 x 418 x 200 mm
Dimensioni montato a parete:
(L x A x P) 575 x 345 x 120 mm
Peso: 3,5 kg (K 811), 4,1 kg (K 821)
3. Installazione, montaggio
L'apparecchio di riscaldamento può essere installato solo su
superfici piane e orizzontali, come mostrato in figura. L'utilizzo
su tappeti a pelolungo non è consentito.Prestare attenzione in
caso di installazione davanti a oggetti infiammabili. Il
montaggiool'installazionesotto unapresaelettrica amuro non
sono consentiti. Rispettare le distanze minime.
Inoltre è necessario rispettare anche una distanza di almeno
500 mm fra il lato anteriore dell'apparecchio e oggetti
facilmente infiammabili, ad esempio tende, asciugamani o
materie plastiche sensibili al calore.
Montaggio dei piedi d'appoggio
L'apparecchio di riscaldamento non deve assolutamente
essere installato senza i piedi
forniti in dotazione.
Le due viti di fissaggio per i
piedi d'appoggio (A) si trovano
sul lato inferiore
dell'apparecchio. Svitare le viti
di fissaggio.
Incastrare i piedi d'appoggio
come mostrato in figura e
stringerli.
Montaggio a parete
La spina dell'apparecchio deve essere accessibile dopo il
montaggio. L'apparecchio di riscaldamento deve essere
installato in orizzontale su una parete verticale, come mostrato
in figura.
Fare attenzione che l'aria possa entrare nell'apparecchio e
uscirne dal basso e dall'alto senza ostacoli.
L'apparecchio deve essere installato in modo tale che gli
elementi di comando non possano essere toccati da una
persona che si trovi nella vasca da bagno o sotto la doccia.
Secondo la norma VDE 0100 parte 701, il montaggio non deve
averluogo inaree protette.Isupporti aparete (B)fissati sullato
inferiore dell'apparecchio devono essere utilizzati.
- Forare e tassellare i fori di fissaggio per i due supporti a
parete a una distanza orizzontale di 358 mm.
- Stringere il supporto a parete superiore e appendere
l'apparecchio di riscaldamento.
- Inserire il terzo supporto a parete nella fessura inferiore
della parete posteriore.
- Controllare che l'apparecchio di riscaldamento si trovi in
posizione orizzontale e segnare il foro per il supporto a
parete inferiore.
- Rimuovere l'apparecchio di riscaldamento, forare e
tassellare il foro di fissaggio per il supporto a parete
inferiore.
- Ricollocare l'apparecchio di riscaldamento nel supporto a
parete superiore e fissare alla parete il supporto a parete
inferiore.
I

6
Glen Dimplex Deutschland GmbH k811-i_ba 02/09/C
Am Goldenen Feld 18, D-95326 Kulmbach
www.glendimplex.de
[email protected]
4. Allacciamento elettrico
L'indicazione della tensione sulla targhetta deve coincidere
con la tensione di rete disponibile.
In caso di danni al cavo di allacciamento alla rete di questo
apparecchio, la sostituzione deve essere eseguita dal
produttore o dal relativo servizio clienti oppure da personale
analogamente qualificato per evitare rischi.
La spina deve essere accessibile in qualsiasi momento.
Per evitare pericoli derivanti dal ripristino accidentale dello
sganciatore termico, questo apparecchio non deve essere
alimentato da apparecchi di manovra esterni (p. es. un timer) o
essere collegato a un circuito elettrico che sia regolarmente
inserito e disinserito dall'azienda erogatrice di energia.
5. Esercizio
La temperatura ambiente viene regolata tramite il termostato a
regolazione continua (C). Ruotando completamente la
manopola a sinistra in corrispondenza dell'impostazione più
bassa (vedere figura), il termostato accende l'apparecchio di
riscaldamento a una temperatura ambiente di 5 °C circa.
Per accendere e spegnere l'apparecchio di riscaldamento,
utilizzare l'interruttore di alimentazione (D).
L'interruttore della modalità di esercizio (E) permette di
scegliere fra due livelli di riscaldamento
(I = 1000 W o II = 2000 W).
Se l'apparecchio sta scaldando, si accende la spia rossa.
Attenzione!
A seconda della dimensione della stanza, del fabbisogno di
calore e dell’impostazione del termostato, si corre il rischio di
surriscaldamento in ambienti non sottoposti a controllo del
riscaldamento. Ciò può comportare pericoli per le persone che
non sono in grado di abbandonare la stanza in caso di
temperature elevate.
5.1 Modalità ventilatore (solo per apparecchi di tipo K 821)
Premendo l'interruttore F si accende un ventilatore che
permette una più rapida distribuzione del calore grazie alla
maggiore circolazione dell'aria.
Il ventilatore può essere utilizzato anche ad aria fredda.
Per l'esercizio come ventilatore ad aria fredda ruotare la
manopola del termostato in senso orario sul massimo.
6. Protezione antisurriscaldamento
In caso di riscaldamento oltre i limiti consentiti, l'apparecchio di
riscaldamento si spegne automaticamente. In questo caso,
staccare la spina di retee lasciare scollegato l'apparecchio per
alcuni minuti per far nuovamente scattare il limitatore di
temperatura.
Eliminare quindi la possibile causa di riscaldamento, ad
esempio lo spostamento o la copertura della griglia di
ventilazione. Quando l'apparecchio si è raffreddato a
sufficienza, è possibile rimetterlo in funzione.
7. Guasti
Se l'apparecchio di riscaldamento non emette calore,
controllare i seguenti punti:
• L'interruttore di alimentazione (B) è in posizione "ON"?
• Il termostato è regolato alla temperatura desiderata?
• La protezione antisurriscaldamento è scattata? Vedere il
Capitolo 6.
• Il fusibile nell'apposita cassetta è scattato?
Se non è possibile risolvere l'anomalia, si prega di rivolgersi al
proprio elettricista specializzato.
Se necessario è possibile rivolgersi anche al servizio clienti
telefonico di Glen Dimplex Deutschland GmbH.
Telefono: [phone]
Fax: [phone]
Per la lavorazione della pratica è necessario indicare il
modello, il numero di serie e il codice FD dell'apparecchio.
Queste informazioni sono riportate sulla targhetta.
Riparazioni e interventi all'interno dell'apparecchio possono
essere svolti solo da un elettricista esperto o dal servizio clienti.
8. Pulizia
Per la pulizia occorre scollegare l'apparecchio dalla rete
elettrica e lasciarlo raffreddare. L'esterno può essere pulito
strofinando con un panno morbido e inumidito. Non utilizzare
polveri abrasiveo lucidi permobili perevitare di danneggiarela
superficie. I depositi di polvere nell'apparecchio possono
essere aspirati dall'esterno con un aspirapolvere.
9. Garanzia
Questo prodotto è garantito 2 anni secondo le condizioni di
garanzia.
10. Nota per lo smaltimento
L'apparecchio non deve essere smaltito nei rifiuti
domestici generici, ma deve essere conferito a un
centro di smaltimento locale.
I

7
Instructions de montage et d’utilisation
Convecteur K 811, K 821
1. Remarques importantes
Conservez soigneusement ces instructions et, le cas échéant,
transmettez-les au propriétaire suivant.
• L'appareil ne doit être utilisé que pour le réchauffement de l'air
ambiant dans des pièces fermées.
• Les réparations et interventions sur l'appareil ne doivent être
effectuées que par un technicien.
• En cas de dysfonctionnement, débrancher l'appareil (retirer la
fiche ou enlever le fusible).
• Ne pas utiliser l'appareil à proximité immédiate de baignoires,
douches, éviers ou piscines.
• Ne pas couvrir l'appareil de chauffage, risque
d'incendie ! Respecter les écartements minimaux.
• Attention ! Lors du fonctionnement de l'appareil, les surfaces
extérieures et plus particulièrement la grille d'échappement
d'air deviennent très chaudes.
• L'appareil de chauffage ne doit pas être mis en service par des
enfants ou par des personnes qui ne sont pas en mesure de
l'utiliser en toute sécurité. S'assurer que les enfants ne jouent
pas avec l'appareil.
• Attention ! Lorsque l'appareil se met automatiquement en
marche,desdangerspeuventsurvenir;ainsi,desappareilsqui
auraient été recouverts ou déplacés depuis la dernière
utilisation pourraient provoquer un incendie.
• Ne pas exploiter l'appareil dans des pièces où sont utilisées
des matières inflammables (telles que solvants, etc.).
• Ne pas poser le câble de raccordement sur l'appareil encore
chaud.
2. Caractéristiques techniques
Puissance calorifique: 2000 W
Tension de raccordement:
1/N/PE~, 230 - 240V, 50 Hz
Degré de protection: IP20
Classe de protection: I (avec conducteur de protection)
Dimensions
montage au sol (L x H x P): 575 x 418 x 200 mm
installation murale (L x H x P): 575 x 345 x 120 mm
Poids : 3,5 kg (K 811), 4,1 (K 821)
3. Installation, montage
L'appareil de chauffage ne doit être installé que sur une
surface plane et horizontale (comme représenté ci-dessous) Il
est interdit de l'utiliser sur des tapis à poils longs. Lors de
l'installation, prendre garde aux objets inflammables.
Il est interdit de monter ou d'installer l'appareil en dessous
d'une prise de courant murale.
Respecter les écartements minimaux.
Respecter en outre un écartement minimal de 500 mm entre la
face frontale de l'appareil et des objets inflammables, tels que
rideaux, serviettes ou textiles sensibles à la chaleur.
Montage des pieds
L'appareil de chauffage ne doit en aucun cas être monté sans
les pieds fournis.
Les deux vis de fixation pour le
montagedespieds sesituent surla
partie inférieure de l'appareil.
Dévisser les deux vis de fixation.
Encliqueter les pieds sur l'appareil
(représentation ci-contre) et visser
fermement.
Montage mural
La fiche de l'appareil doit être accessible une fois l’appareil
monté.
L'appareil de chauffage doit être installé à l'horizontal sur un
mur vertical (comme représenté ci-dessous).
Veiller à ce que l'airpuisse entrer et sortir librement par dessus
et par dessous l'appareil.
Installerl’appareildesortequ’une personneprenantunbain ou
une douche ne puisse entrer en contact avec les organes de
commande.
Selon la norme VDE 0100 partie 701, le montage ne doit pas
être effectué dans la zone de garde.
Les supports muraux fixés sur la partie inférieure de l'appareil
(B) doivent être utilisés.
- Dans le mur, percer des trous pour fixer les deux supports
murauxsupérieurs, àl'horizontale et avecun écartementde
358 mm, et insérer les chevilles.
- Visser fermement les supports muraux supérieurs et
accrocher l'appareil de chauffage.
- Insérer le 3ème support mural dans la fente de la paroi
arrière.
- Vérifier que l'appareil de chauffage est bien positionné à
l'horizontale et marquer l'emplacement du trou pour le
support mural inférieur.
- Retirer l'appareil de chauffage, percer le trou de fixation
pour le support mural inférieur et insérer la cheville.
- Installer l'appareil de chauffage une nouvelle fois sur les
supports muraux supérieurs et visser le support mural
inférieur au mur.
F

8
Glen Dimplex Deutschland GmbH k811-f_ba 02/09/C
Am Goldenen Feld 18, D-95326 Kulmbach
www.glendimplex.de
[email protected]
4. Raccordement électrique
La tension indiquée sur la plaque signalétique doit être
conforme à la tension du réseau.
Silecâbled'alimentationsecteurdel'appareil estendommagé,
il doit être remplacé par le fabricant, le SAV ou par une
personne de mêmes qualifications, afin d'éviter tout risque.
La fiche de l'appareil doit toujours être accessible.
Pour éviter tout risque de réinitialisation involontaire du
déclencheur thermique, cet appareil ne doit pas être alimenté
via des commutateurs externes (minuterie par ex.) ou être
raccordé à un circuit électrique régulièrement mis en et hors
service par la société d’électricité.
5. Mode de fonctionnement
La température ambiante est réglée via un thermostat à
réglage graduel (C). Lorsque le sélecteur rotatif est placé tout
à gauche, sur la plus petite valeur (voir figure ci-dessous), le
thermostat met en service l'appareil de chauffage à une
température ambiante de 5 °C env.
L'appareil de chauffage est mis en ou hors service via
l'interrupteur réseau (D).
L'interrupteur mode de fonctionnement (E) permet de choisir
entre deux niveaux de chauffage (I = 1000 W ou II = 2000 W).
Lorsque l'appareil chauffe, la lampe rouge est allumée.
Attention !
Selon la taille de la pièce, le besoin en chaleur et le réglage du
thermostat, il y a risque de surchauffe dans les pièces laissées
sans surveillance durant le chauffage. Cela peut entraîner des
risques pour les personnes n’étant pas en mesure de quitter la
pièce en cas de température excessive.
5.1 Fonctionnement du ventilateur
(type d'appareil K 821 uniquement)
Lorsque le commutateur F est activé, un ventilateur se met en
marche, permettant une répartition plus rapide de la chaleur
grâce à une importante circulation de l'air.
Le ventilateur peut également être utilisé en tant que
ventilateur d'air froid.
Pour un fonctionnement en tant que ventilateur d'air froid,
positionner le bouton rotatif du thermostat sur le maximum
(dans le sens des aiguilles d'une montre).
6. Protection contre la surchauffe
En cas de surchauffe inadmissible, l'appareil de chauffage se
metautomatiquementhorsservice.Danscecas,retirerlaprise
secteur et laisser l'appareil débranché durant quelques
minutes, jusqu'à ce que le limiteur de température puisse
rétrograder.
Puis éliminer la cause possible (grille d'air recouverte ou
obturée par ex.). Lorsque l'appareil a suffisamment refroidi, il
peut être remis en service.
7. Dysfonctionnements
Si l'appareil de chauffage ne chauffe pas, vérifier les points
suivants :
• L'interrupteur réseau (B) est-il positionné sur « Marche » ?
• Le thermostat est-il positionné sur la température souhaitée ?
• La protection contre la surchauffe est-elle déclenchée ? Voir
chapitre 6 !
• Le fusible (situé dans la boîte de fusibles) est-il actif ?
Si vous n'êtes pas en mesure de remédier au
dysfonctionnement, veuillez vous adresser à votre fournisseur
de matériel électrique.
Au besoin, vous pouvez également contacter le service d'aide
en ligne de Glen Dimplex Deutschland GmbH.
Téléphone : [phone]
Téléfax : [phone]
Pour traiter votre commande, veuillez nous communiquer le
type, le numéro E-Nr. et la date de fabrication FD de l'appareil.
Cesindicationsfigurentsurlaplaquesignalétiquede l’appareil.
Les réparations et interventions sur l’appareil ne doivent être
réalisées que par un électricien qualifié ou le service après-
vente.
8. Nettoyage
Avant de procéder au nettoyage, mettre l'appareil hors tension
et le laisser refroidir. La surface extérieure de l'appareil peut
être nettoyée avec un linge doux et humide.Pour le nettoyage,
ne pas utiliser de poudre à récurer ou d'encaustique qui
pourraient endommagerles surfaces. Lesdépôts depoussière
dans l'appareil peuvent être aspirés depuis l'extérieur de
l'appareil.
9. Garantie
Conformément aux conditions de garantie, nous accordons 2
ans de garantie sur ce produit.
10. Mise au rebut de l’appareil
L’appareil ne doit pas être éliminé avec les ordures
ménagères mais via un poste local d’élimination.
F

9
Montage- en gebruiksaanwijzing
Convector K 811, K 821
1. Belangrijke aanwijzingen
Bewaar deze aanwijzing goed en geef deze door aan eventuele
volgende eigenaars.
• Het toestel mag alleen voor het verwarmen van ruimtelucht
binnen gesloten ruimtes gebruikt worden.
• Reparaties en ingrepen in het toestel dienen alleen door een
vakman uitgevoerd te worden.
• Onderbreek de stroomverzorging in geval van storing (stekker
uit stopcontact trekken of zekering uitschakelen).
• Het apparaat niet in directe nabijheid van een badkuip,
douche, wastafel of zwembad gebruiken.
• Dek het verwarmingstoestel niet af, brandgevaar!
Het nevenstaande symbool is op het
verwarmingstoestel aangebracht en betekent dat
het verwarmingstoestel niet afgedekt mag worden.
• Minimumafstanden aanhouden.
• Attentie! De buitenkant en met name het uitlaatrooster wordt
tijdens het bedrijf heet.
• Laat het verwarmingstoestel niet gebruiken door kinderen of
andere personen die niet in staat zijn het apparaat op veilige
wijze te gebruiken. Zorg ervoor dat kinderen niet met of bij het
apparaat spelen.
• Attentie! Na het automatisch inschakelen van hetapparaat kan
tot gevaren leiden, er kan b.v. brand ontstaan als het toestel in
de tussentijd bedekt is of er voorwerpen voor staan.
• In ruimtes waar brandgevaarlijke stoffen gebruikt worden (bijv.
oplosmiddelenenz.),maghetverwarmingstoestelnietgebruikt
worden.
• De aansluitleiding dient niet over het hete toestel gelegd te
worden.
2. Technische gegevens
Verwarmingsvermogen: 2000 W
Aansluitspanning: 1/N/PE~, 230 - 240V, 50 Hz
Beschermingsgraad: IP20
Beschermingsklasse: I (met aardleiding)
Maten:
vrijstaand 575 x 418 x 200 mm (B x H x D)
aan de wand gemonteerd 575 x 345 x 120 mm (B x H x D)
Gewicht: 3,5 kg (K 811); 4,1 kg (K 821)
3. Plaatsing, montage
Het verwarmingsapparaat mag alleen zoals wordt weergegeven
opeenhorizontaal,effenoppervlakwordengeplaatst.Hetgebruik
op hoogpolig tapijt is niet toegestaan. Let op bij het plaatsen voor
brandbare voorwerpen. De montage of plaatsing onder een
wandcontactdoos is niet toegestaan.
Minimumafstanden aanhouden.
Bovendien dient ook aan de voorkant van het toestel een afstand
van tenminste 500 mm aangehouden te worden ten opzichte van
licht ontvlambare voorwerpen, zoals b.v. gordijnen, handdoeken
of niet hittebestendige kunststoffen.
Montage van de standvoeten
Het verwarmingsapparaat mag in geen geval zonder de
meegeleverde voeten worden
neergezet.
De twee bevestigingsschroeven
voordestandvoeten(A)bevinden
zich aan de onderkant van het
apparaat. De
bevestigingsschroeven
losdraaien. De standvoeten als
op de afbeelding getoond
vastklikken en vastschroeven.
Wandmontage
De stekker van het apparaat dient na montage toegankelijk te zijn.
Het verwarmingsapparaat moet horizontaal afgesteld aan een
loodrechte wand, als op de afbeelding getoond, geïnstalleerd
worden. Let erop dat de lucht onder en boven het apparaat
ongehinderd in- en uitstromen kan .
Monteer het toestel zodanig dat de bedieningselementen niet
vanuit de badkuip of de douche bediend kunnen worden.
Conform VDE 0100 deel 701 mag de montage niet binnen de
beschermde zone worden uitgevoerd.
De aan de onderzijde van het apparaat bevestigde wandhouders
(B) moeten worden gebruikt.
- Boor de montagegaten voor beide bovenste wandhouders
horizontaal op een afstand van 358 mm en breng pluggen
aan.
- De bovenste wandhouder vastschroeven en het
verwarmingsapparaat aan de wandhouder hangen.
- Dederdewandhouderindeonderste sleufindeachterwand
- plaatsen.
- Controleren of het verwarmingsapparaat horizontaal zit en
de boring voor de onderste wandhouder aanstrepen.
- Hetverwarmingsapparaat wegnemen,het montagegatvoor
de onderste en pluggen aanbrengen.
- Het verwarmingsapparaat opnieuw in de bovenste
wandhouder plaatsen en de onderste wandhouder aan de
wand vastschroeven.
NL

10
Glen Dimplex Deutschland GmbH k811-nl_ba 02/09/C
Am Goldenen Feld 18, D-95326 Kulmbach
www.glendimplex.de
[email protected]
4. Elektrische aansluiting
De op het typeplaatje aangegeven spanning moet met de
netspanning overeenstemmen.
Indiende netsnoer van dit apparaat beschadigd raakt, moet deze
door de fabrikant of diens serviceafdeling of door een soortgelijk
gekwalificeerde persoon vervangen worden, om gevaar te
vermijden.
De stekker van het apparaat moet altijd toegankelijk zijn.
Om risico’s door het onopzettelijk terugzetten van de thermische
reactiestarter te voorkomen, mag dit apparaat niet via externe
schakelinrichtingen (bv. een schakelklok) gevoed worden of aan
een stroomkring aangesloten zijn, die door de energieleverancier
regelmatig in- en uitgeschakeld wordt.
5. Werking
De ruimtetemperatuur wordt via de traploos instelbare
thermostaat (C) geregeld. Indien de draaiknop op de kleinste
instelling helemaal naar rechts of links ingesteld wordt (zie
afbeelding) schakelt de thermostaat bij ca. 5 °C
omgevingstemperatuur het verwarmingsapparaat in.
Met de netschakelaar (D) wordt het verwarmingsapparaat in- of
uitgeschakeld.
Met de schakelaar Bedrijfsmodus (E) kan uit twee
verwarmingsniveaus (I = 1000 W of II = 2000 W)gekozen worden.
Wanneer het apparaat verwarmt, brandt het rode lampje.
Opgelet!
Afhankelijk van de afmetingen van de ruimte en de
thermostaatinstelling kunnen ruimtes bij onopzettelijke
verwarming oververhit raken. Dit kan tot gevaar leiden voor
personen die niet in staat zijn de ruimte bij een te hoge
temperatuur te verlaten.
5.1 Werking ventilator (alleen toestel van het type K 821)
Indien de schakelaar F gebruikt wordt, wordt een ventilator
ingeschakeld, die door de verhoogde luchtcirculatie een snellere
warmteverdeling bewerkstelligt.
De ventilator kan ook als ventilator voor koude lucht worden
gebruikt.
Bij werking als ventilator voor koude lucht de draaiknop op de
thermostaat op Maximaal zetten (kloksgewijs draaien).
6. Beveiliging tegen oververhitting
Bij oververhitting van het toestel wordt het verwarmingsapparaat
automatisch uitgeschakeld. Trek in dat geval de stekker uit het
stopcontact en wacht enkele minuten, zodat de
temperatuurbegrenzer van het apparaat weer terug kan
schakelen.
Vervolgens de mogelijke oorzaak verwijderen, b.v. het
luchtrooster is verplaatst of afgedekt. Wanneer het apparaat
voldoendeisafgekoeld,kanhetweeringebruikgenomenworden.
7. Storingen
Controleer de volgende punten, wanneer het
verwarmingsapparaat geen warmte afgeeft:
• De netschakelaar (B) op "Aan" ingesteld?.
• De thermostaat op de gewenste temperatuur ingesteld?.
• De oververhittingsbescherming in werking gesteld? Zie
hoofdstuk 6!
• De zekering in de zekeringkast ingeschakeld?
Neem contact op met uw elektrospeciaalzaak, indien de storing
niet verholpen kan worden.
U kunt eventueel ook de servicehotline van Glen Dimplex
Deutschland GmbH bellen.
Tel.: [phone]
Fax: [phone]
Voor het verwerken van uw orders moet het type van toestel, het
E-Nr. (fabricatienummer) en FD-nummer (datum van fabricatie)
van het toestel aangegeven worden. Deze gegevens vindt u op
het typeplaatje.
Reparaties en ingrepen in het toestel mogen alleen door een
vakbekwame elektricien of de serviceafdeling uitgevoerd worden.
8. Reiniging
Om het apparaat te reinigen moet de stroomverzorging ervan zijn
onderbroken en moet het apparaat zijn afgekoeld. De buitenzijde
kan met behulp van een zachte, vochtige lap worden gereinigd.
Gebruik geen schuurmiddel of meubelwas; dit zou het oppervlak
kunnen beschadigen. Ophopingen van stof in het apparaat
kunnen aan de buitenkant met een stofzuiger worden
weggezogen.
9. Garantie
Wij geven voor dit product 2 jaar garantie volgens onze
garantievoorwaarden.
10. Ontdoen van het toestel
Verwijderhettoestelnietmethetalgemenehuisvuilmaar
brenghet naar een lokaal opslagterrein voor afvalstoffen.
NL
