ALPA MEGAline AA084 User manual

Lingua originale: inglese REV. 1 - 10/19
MEGAline
metrology

ALPA_CALIPER_MEGAline
1. MODE button
2. SET button
3. Battery cover
4. Locking screw
5. USB - RS connection
6. Display
DESCRIPTION
6
21
543

EN
TECH DATA
Measuring range 150 mm (6”) | 200 mm (8”) | 300 mm (12”)
Resolution 0.01 mm (0.0005”)
Max error 0 - 100 mm: 20 μm | 100 - 300 mm : 30 μm (DIN 862)
Repeatability 0.01 mm (0.0005”)
Measuring speed max 2.5 m/s
Display refresh rate 8/s
Working temperature 5°C - 40°C (41°F - 104°F)
Protection IP67 (IEC 60529)

ALPA_CALIPER_MEGAline
MODE
to set the zero of the measurement
mm - inch conversion
SET
SET
MODE
FEATURE
x2

FEATURE
EN
SET
Change +/-SET
Select unitsMODE
Change valueSET
Select other units and conrmMODE
MODE
mm PRESET INPUT
mm PRESET

ALPA_CALIPER_MEGAline
FEATURE
Standby mode, with origin saved (automatic
after 20’ if not used)
Self power ON from SLEEP
Complete OFF (press any button for power
ON, and SET origin 0.00)
OFF
SLEEP
Battery change
SET
>6s
SET
>2s
SET
>4s
Zero setting
Enter the standby mode
Turning off

EN
This instrument has been manufactured with a degree of protection IP67, according to the
IEC60529 standard.
The rst number (IP6x) denes the protection against the dust. IP6x: dust-tight (no ingress of dust).
The second number (IPx7) denes the protection against water jets. IPx7: protected against the
effects of temporary immersion in water, during 30 minutes.
The degree of protection IP67 is also valid while the S_Connect Proximity is in use.
Important:
The positioning and quality of the rubber joint surrounding the battery cover must be checked after
each battery change. The correct positioning of this rubber joint is essential to guarantee the IP67.
DEGREE OF PROTECTION

ALPA_CALIPER_MEGAline
PROXIMITY - CONNECTION

MAINTENANCE
Dry carefully all metallic parts of the instrument, clean it using
alcohol or petrol and then lubricate it with ne oil after water jets
or moisture effects to guarantee a good mechanical working and
to avoid rust.
Clean the housing and the display window using a soft chiffon
and neutral detergent. Do not use organic products (diluents,
petrol, acetone, etc…)
Don’t keep the instrument in the sun, heat or humidity.

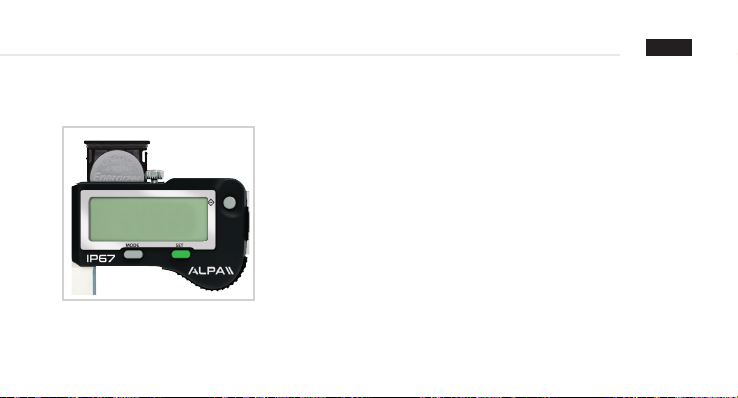

1 x lithium battery 3V type CR2032,
capacity 220 mAh
BATTERY CHANGE
EN

ALPA_CALIPER_MEGAline
1. Tasto MODE
2. Tasto SET
3. Alloggio batteria
4. Vite di ssaggio
5. Connessione USB - RS
6. Display
DESCRIZIONE
6
21
543

IT
DATI TECNICI
Campo di misura 150 mm (6”) | 200 mm (8”) | 300 mm (12”)
Risoluzione 0.01 mm (0.0005”)
Errore massimo 0 - 100 mm: 20 μm | 100 - 300 mm : 30 μm (DIN 862)
Ripetitibilità 0.01 mm (0.0005”)
Velocità di rilevazione max 2.5 m/s
Numero di misure per secondo 8/s
Temperatura di lavoro 5°C - 40°C (41°F - 104°F)
Protezione IP67 (IEC 60529)

ALPA_CALIPER_MEGAline
FUNZIONAMENTO
MODE
Impostare lo “Zero” della misura
Conversione mm - inch
SET
SET
MODE
x2

IT
FUNZIONAMENTO
SET
Cambia +/-SET
Seleziona unitàMODE
Modica il valoreSET
Seleziona le altre unità e confermaMODE
MODE
mm PRESET INPUT
mm PRESET

ALPA_CALIPER_MEGAline
Standby (automatico dopo 20’’ di inutilizzo
con punto di origine memorizzato
Accensione automatica da standby
Spegnimento (accensione tramite qualsiasi
pulsante, punto 0 con pulsante set)
OFF
SLEEP
Cambiare batteria
SET
>6s
SET
>2s
SET
>4s
Impostare lo “Zero”
Standby
Spegnimento
FUNZIONAMENTO

Questo strumento è stato realizzato con un grado di protezione IP67, in accordo con gli standard
europei IEC60529. Il primo numero (IP6x) denisce la protezione contro la polvere. IP 6x:
totalmente protetto dalla polvere. Il secondo numero (IPx7) denisce la protezione contro gli
schizzi d’acqua. IP x7: totalmente protetto all’immersione temporanea in acqua, durata 30 minuti. Il
grado di protezione IP67 è relativo anche al cavo di connessione Proximity in uso.
Importante
Il posizionamento e la qualità della guarnizione attorno alla batteria devono essere controllati dopo
ciascun cambio della batteria stessa. Il posizionamento corretto di questa guarnizione è essenziale
per garantire il grado di protezione IP67.
GRADO DI PROTEZIONE
IT

ALPA_CALIPER_MEGAline
CONNESSIONE PROXIMITY

MANUTENZIONE
Asciugare con cura tutte le parti metalliche dello strumento,
pulire utilizzando alcool o benzina e lubricare con olio dopo
esposizione a schizzi d’acqua o umidità per garantire una buona
scorrevolezza meccanica e per prevenire la ruggine.
Pulire la cassa ed il display con un panno morbido ed un
detergente naturale.
Non usare prodotti di origine organica (diluenti, benzina,
acetone, etc.).
Non esporre lungamente lo strumento ai raggi solari, al caldo o
all’umidità.
1 x batteria al litio 3V type CR2032,
capacità 220 mAh
CAMBIO BATTERIA
IT

ALPA_CALIPER_MEGAline
BESCHREIBUNG
1. MODE taste
2. SET taste
3. Batterieabdeckung
4. Feststellschraube
5. USB - RS Schnittstelle
6. Anzeige 6
21
543

TECHNISCHE - DATEN
DE
Messbereich 150 mm (6”) | 200 mm (8”) | 300 mm (12”)
Auösung 0.01 mm (0.0005”)
Maximalfehler 0 - 100 mm: 20 μm | 100 - 300 mm : 30 μm (DIN 862)
Wiederholbarkeit 0.01 mm (0.0005”)
Verschiebegeschwindigkeit max 2.5 m/s
Messaktualisierung pro Sekunde 8/s
Betriebstemperatur 5°C - 40°C (41°F - 104°F)
Schutzart IP67 (IEC 60529)

ALPA_CALIPER_MEGAline
MODE
Einstellung der Nullstellung
Einstellung / Wechselfunktion mm - inch
SET
SET
MODE
x2
TASTENFUNKTIONEN
