American Standard SELECTRONIC 606B.111 User manual

1
© 2022 AS America Inc.
Installation Instructions
Certied to comply with ASME A112.19.2
© 2022 AS America, Inc.
NOTE TO INSTALLER: Please give this manual to the customer after installation.
To learn more about American Standard Selectronic®Products visit our website at: www.americanstandard-us.com
or e-mail us at: [e-mail]
For Parts, Service, Warranty or other Assistance,
please call (844) CRT-TEAM / [phone] (In Canada: 1-800-387-0369)
(In Toronto Area only: 1-905-306-1093)
Ultima™Selectronic®
Battery Powered
Toilet Flush Valve, Piston-Type
MODEL NUMBERS
606B.111 606B.121 606B.161 606B.721 606B.761
Exposed Flush Valve
for 1-1/2"Top Spud Bowls
CAUTION: Use only American Standard supplied
transformers and cable sets. Using non-AS supplied
cables, or cutting, splicing or modifying any components
will void the warranty.
COVER PLATE
(Required for Front Installation Only)
M965644 EN REV. 2.7 (2/22)
Product to be used with WaterSense Certied Fixture with
the same rated ush volume.

2M965644 EN REV. 2.7 (2/22)
Thank you for selecting American-Standard...the benchmark of ne quality for over 100 years.To ensure that your
installation proceeds smoothly--please read these instructions carefully before you begin.
Remove the Flush Valve items from the carton.The illustration below shows all items after they have been
removed from the carton. Some items may be packaged partially assembled to other items.
UNPACKING All American Standard Products Are Water Tested At Our Factory.
Some Residual Water May Remain In The Valve During Shipping.
1. Installation Instructions
2. Flush Valve Body Assembly
3. Vacuum Breaker Tube
4. Spud Coupling Nut and Washers
5. Spud Flange
6. Wall Escutcheon
7. Cover Tube
8. Sweat Adapter
9. Stop Valve
28
7
69
1
3
4
5
DO NOT REMOVE PROTECTIVE FILM FROM SENSOR
EYE UNTIL INSTALLATION IS COMPLETE.
POWER KIT - SOLD SEPARATELY
Hard-Wire AC
Power Kit
(PK00.HAC)
COVER PLATE
(Required For
Front Installation
Only)
Multi-AC
Power Kit
(PK00.MAC)
Installation Instructions
© 2019 AS America, Inc.
NOTETO INSTALLER: Please give this manual to the customer after installation.
Tolearn more about American Standard Selectronic®Productsvisit our website at: www.americanstandard-us.com
or e-mail us at: [e-mail]
For Parts, Service,Warranty or other Assistance,
please call (844) CRT-TEAM/ [phone] (In Canada: 1-800-387-0369)
(InToronto Area only: 1-905-306-1093)
MODEL NUMBERS
6067.111 6067.121 6067.161 6067.721 6067.761
6068.111 6068.121 6068.161 6068.721 6068.761
Exposed Flushometer
for 1-1/2"Top Spud Bowls
CAUTION:Use only American Standard supplied
transformers and cable sets.Using non-AS supplied
cables, or cutting,splicing or modifying any components
will void the warranty.
COVER PLATE
(Required for FrontInstallation Only)
Ultima™Selectronic®
Toilet Flush Valve, Piston-Type
CARE INSTRUCTIONS:
DO: CLEAN THE PRODUCT WITH CLEAR WATER, DRY WITH A SOFT COTTON FLANNEL CLOTH.
DO NOT: DO NOT CLEAN THE PRODUCT WITH SOAPS, ACID, POLISH, ABRASIVES, HARSH CLEANERS,
OR A CLOTH WITH A COARSE SURFACE.

3

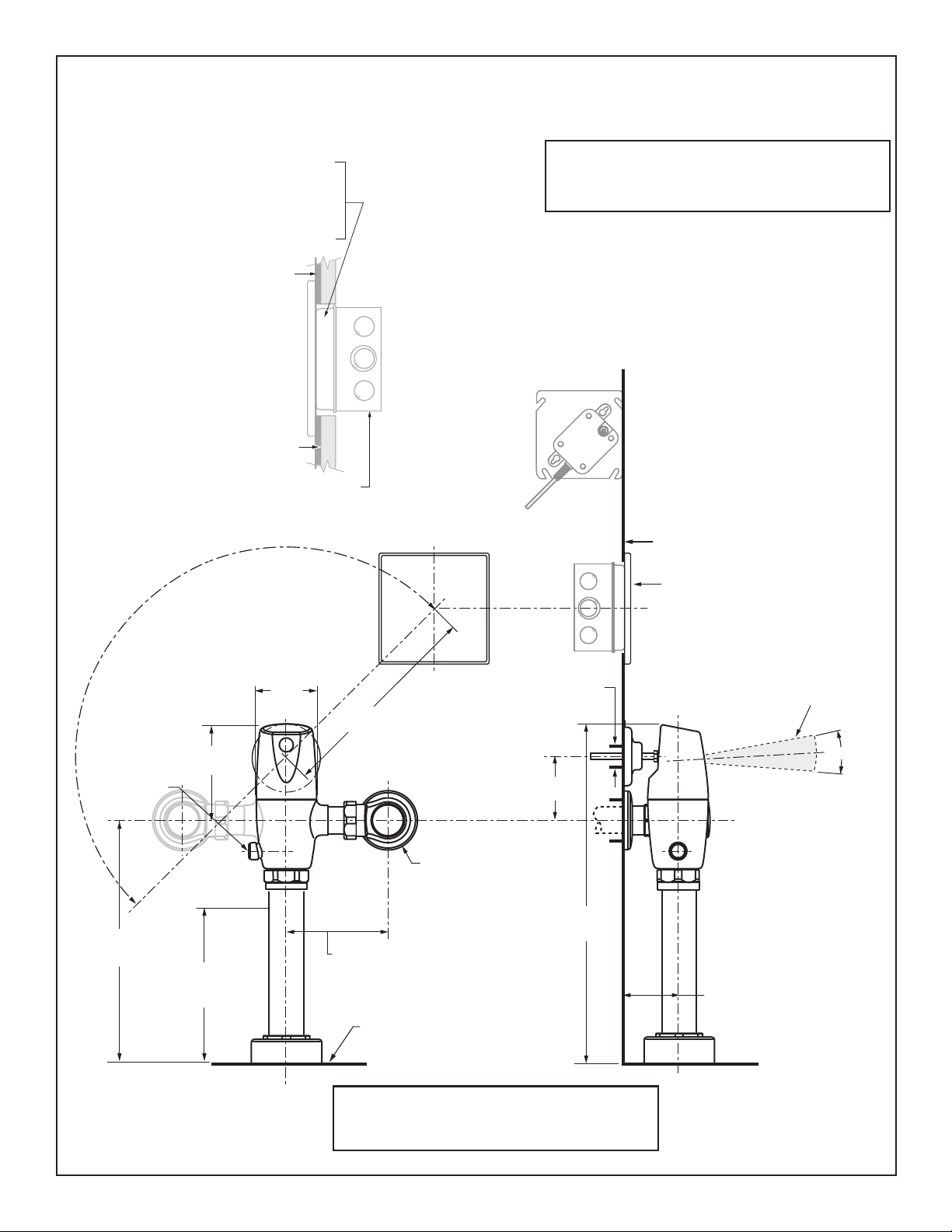

Roughing-in Dimensions (Front Installation Shown)
Right or Left Hand Installation
See (Section 5) for converting Flush
Valve to Left Hand Installation.
1. Installation Instructions
2. Flush Valve Body Assembly
3. Vacuum Breaker Tube
4. Spud Coupling Nut and Washers
5. Spud Flange
6. Wall Escutcheon
7. Cover Tube
8. Sweat Adapter
9. Stop Valve
GENERAL DESCRIPTION:
SELECTRONIC®PROXIMITY TOILET
FLUSH VALVE for 1-1/2"Top Spud Fixtures
M965644 EN REV. 2.7 (2/22)
CAUTION: Use only American Standard supplied
transformers and cable sets. Using non-AS supplied
cables, or cutting, splicing or modifying any components
will void the warranty.
SEE DETAIL “A”
*Note: The Critical Line (-C-L-) on Vacuum
Breaker must typically be 6"(152mm) above
fixture. Consult Codes for details.
406 mm
(16")
292 mm
(11-1/2")
*-C-L-
-C-L-
114 mm
(4-1/2") 86 mm
(3-3/8)
73 mm
(2-7/8")
DETECTION ZONE:
400 - 800 mm (15-3/4" – 31-1/2")
(FACTORY SETTING: 600 mm (23-5/8")
(1" NPT)
FINISHED WALL
51 mm (2") HOLE
FOR CONDUIT
MANUAL
OVERRIDE
BUTTON
305 mm MAX.
(12" MAX.)
TOP OF
FIXTURE
152 mm MIN.
(6") MIN. 170 mm MAX.
(6-11/16") MAX.
108 - 134 mm
(4-1/4" – 5-1/4")
15˚
FINISHED TILE WALL
FINISHED PLASTER WALL
DETAIL “A”
4"(102 mm) SQ. x 3-1/2"(89 mm) DEEP ELECTRICAL BOX
Hubbel-RACO #256 OR EQUAL (BY CONTRACTOR).
4"(102 mm) SQ. BOX DEVICE COVER (PLASTER RING).
3/4"(19 mm) HIGH Hubbel-RACO #779 OR EQUAL
(BY CONTRACTOR).
NOTE: INSTALL PLASTER RING SO THAT SCREW
HOLES ARE ON THE LEFT AND RIGHT SIDE OF BOX.

4M965644 EN REV. 2.7 (2/22)
RECOMMENDED TOOLS; Fig. 2.
1. Teon Tape
2. Flat Blade Screwdriver
3. Adjustable Wrench
4. Tape Measure
5. Hacksaw
6. Tubing Cutter
7. File
8. For Sweat Connection; Solder and Torch
9. 2.5 mm Hex Wrench
10. 1.5 mm Hex Wrench
PRIOR TO INSTALLATION
Note: Prior to installing the Selectronic™Flush
Valve the following items must be installed.
1. Toilet
2. Drain line
3. Water supply line
IMPORTANT:
• All plumbing and electrical wiring should be
installed in accordance with applicable codes
and regulations.
• The use of water hammer arrestors is strongly
recommended for commercial applications. All piping
behind the walls should be properly secured and
fastened.
• Water supply lines must be sized to provide an
adequate volume of water for each xture.
• Flush all water lines prior to operation. Dirt and debris
can cause ush valve to run continuously.
• With the exception of Stop Valve Inlet, DO NOT
use pipe sealant or plumbing grease on any
valve component or coupling!
• Protect the chrome or special nish on the Flushometer.
DO NOT USE toothed tools on nished surfaces to install
or service these valves. Also see “Care and Cleaning”
section of this manual.
• This product contains mechanical and/or electrical
components that are subject to normal wear. These
components should be checked on a regular basis and
replaced as needed to maintain the valve’s performance.
Fig. 2
123
4
5
6
7 9 10
8
10'

5M965644 EN REV. 2.7 (2/22)
1INSTALL SWEAT ADAPTER; Fig. 3
Note: Install Optional Sweat Adapter (Supplied) for
copper pipe supply line.
1. Measure the distance (A) from the nished wall to the
center of the inlet spud on the xture.
2. Cut the supply pipe 1-1/4" (A-B=C) shorter than the
measurement taken in Step 1. File any rough edges off
the end of the supply pipe.
3. Clean the end of the supply pipe. Push the threaded
Adapter until it is seated against the internal stop.
Sweat the Adapter to the pipe.
2INSTALL COVER TUBE, WALL
ESCUTCHEON and STOP VALVE; Fig. 4
1. Measure from nished wall to rst thread of Adapter
or threaded supply pipe (dimension “X”). Cut
COVER TUBE (1) to length (X). Apply Teon Tape to
the threaded end of the Adapter or supply pipe.
2. Push WALL ESCUTCHEON (2) onto the COVER TUBE (1).
Slide both onto the SUPPLY PIPE (3).
3. Push the COVER TUBE (1) in to expose the threads of
the supply pipe. With a wrench, thread the STOP VALVE (4)
onto the SUPPLY PIPE (3). Align and tighten.
4. Pull COVER TUBE (1) against STOP VALVE (4) and
push WALL ESCUTCHEON (2) against nished wall.
3
INSTALL VACUUM BREAKER
TUBE; Fig. 5
1. Place the SPUD FLANGE (1) over the spud on
the Fixture.
2. Place FRICTION WASHER (3) and SEAL WASHER
(4) inside SPUD COUPLING NUT (2) and thread
onto Spud. Do not tighten fully.
3. Insert the VACUUM BREAKER TUBE (5) into the
SPUD COUPLING NUT (2) and push it down.
Note: If cutting VACUUM BREAKER TUBE (5) to size,
note that Critical Line (C/L) on Vacuum Breaker
must typically be 6"(152mm) above xture. Consult
Code for details.
CAUTION Turn water supplies off before
beginning
CENTER LINE OF
FIXTURE SPUD
FINISHED WALL
FILE EDGES
SOLDER
ADAPTER
Fig.3
ADAPTER
32mm
(1-1/4")
A
(A-B)= B
C
CLEAN
1
1
4
2
3
Fig. 4
TEFLON TAPE
FINISHED WALL
X
X
2
1
23
4
5
1-1/2" TOP SPUD
Fig. 5
FLUSH VALVE INSTALLATION

6M965644 EN REV. 2.7 (2/22)

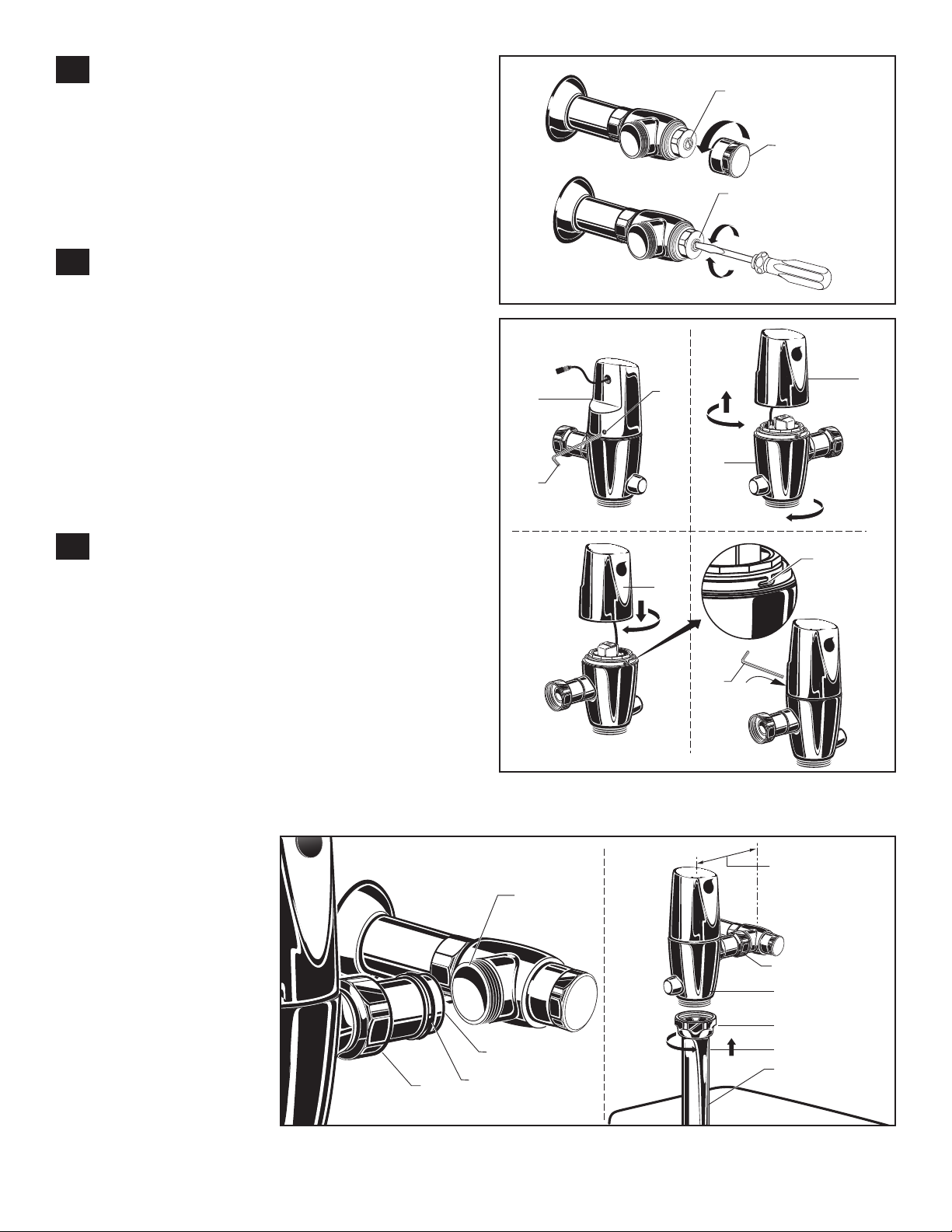

4FLUSH OUT SUPPLY LINES; Fig. 6
1. Remove STOP VALVE COVER (1) from STOP VALVE (2).
2. Open STOP VALVE (2) with a at blade screwdriver.
3. Tu r n on water supply to ush line of any debris or
sediment.
4. Close STOP VALVE (2) and replace STOP VALVE
COVER (1).
5LEFT OR RIGHT HAND
INSTALLATION; Fig. 7
The unit is shipped with the adjustable tailpiece on
the right side. If needed, the orientation can be
modied by following the steps below.
1. Loosen SET SCREW (1) with 2.5mm Hex Wrench (4)
in back of FLUSH VALVE COVER (2).
2. Rotate FLUSH VALVE COVER (2) to the right and lift off.
3. Rotate FLUSH VALVE BODY (3) 180˚
4. Replace COVER (2) and rotate until key engages.
Tighten SET SCREW (1).
6INSTALL FLUSH VALVE; Fig. 8, 8a
1. Insert ADJUSTABLE TAILPIECE (1) into the STOP
VALVE (2). Lubricate the O-RING (3) with water if
necessary. Lightly tighten COUPLING NUT (4). Fig. 8.
Important: Do not use lubricants (other than water) or
any type of thread sealing paste or tape.
2. Align the FLUSH VALVE BODY (5) directly above the
VACUUM BREAKER TUBE (7) and VACUUM BREAKER
COUPLING NUT (6). Fig. 8a.
Note: There is a +13mm, -6mm (+1/2, -1/4) tolerance for
the 121mm (4-3/4) dimension.
3. Pull the VACUUM BREAKER TUBE (7) up to meet the threaded FLUSH VALVE BODY (5), hand tighten the VACUUM
BREAKER COUPLING NUT (6). Align all components of the ush valve assembly. Fig. 8a.
4. Lightly tighten the COUPLING
NUT (4) connection rst,
then the VACUUM BREAKER
COUPLING NUT (6) and
nally the SPUD COUPLING
NUT (8). Once alligned
correctly, use a wrench to
tighten couplings to make
water tight connections.
Fig. 8a.
1
CLOCKWISE CLOSES
STOP VALVE
COUNTER-CLOCKWISE
OPENS STOP VALVE
REMOVE COVER
Fig. 6 2
2
4
Fig. 7
4
KEY
2
2
1
3
180˚
2
1
7
8
6
5
4
121mm,+13mm, -6mm
(4-3/4)(+1/2, -1/4)
Fig. 8a
Fig. 8
2
4
1
3

7M965644 EN REV. 2.7 (2/22)

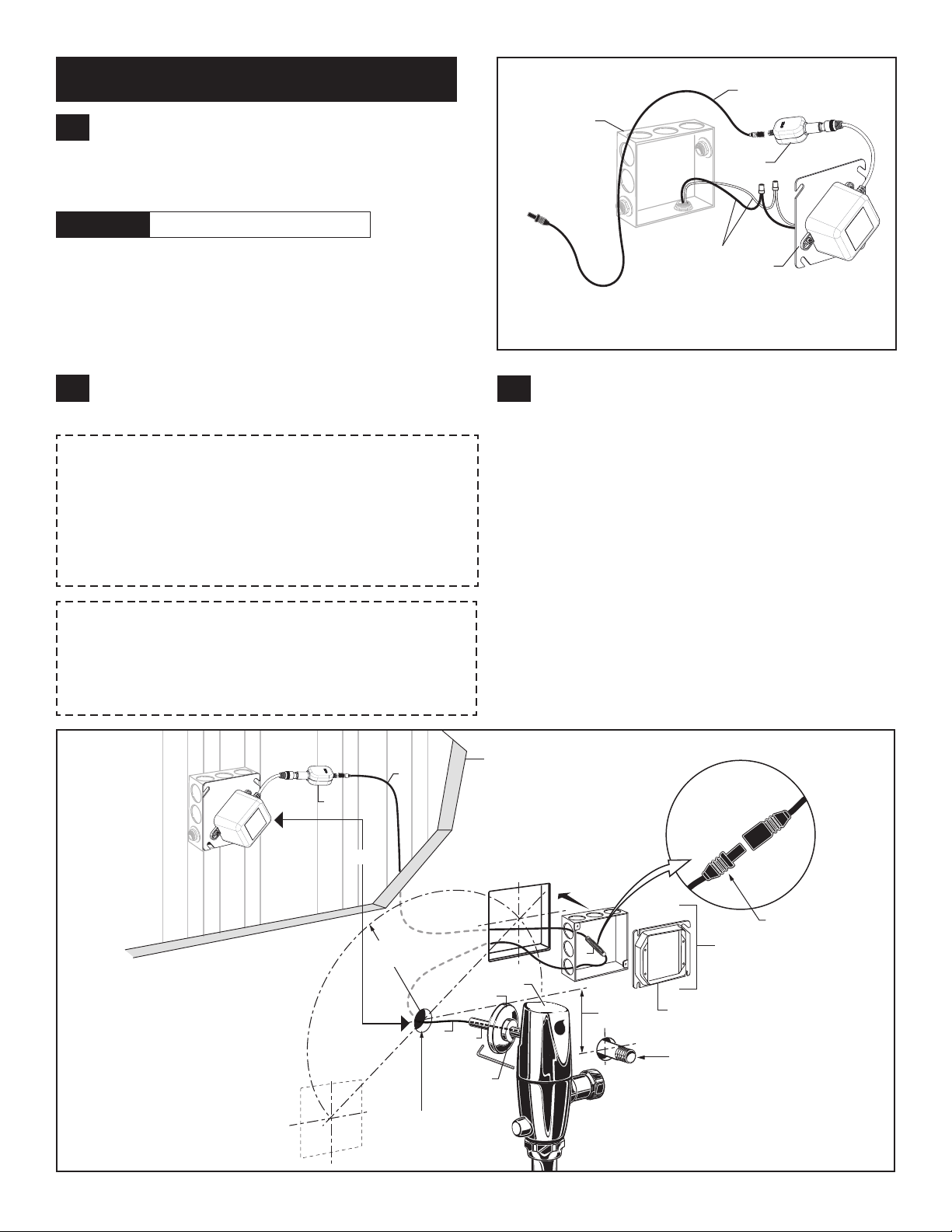

8a INSTALL CONDUIT,
ESCUTCHEON AND SENSOR
CABLE; Fig. 10
1. Drill a 2"diameter hole (shown in Fig. 10) in the nished
wall for the CONDUIT (2).
2. Pull 27" EXTENSION CABLE (3 ) through CONDUIT (2).
3. Slide ESCUTCHEON (1) onto CONDUIT (2).
4. For front installation, connect the 10' EXTENSION
CABLE (4) to the 27" EXTENSION CABLE (3). Secure
this connection with the CONNECTOR LOCKING
DEVICE (5) and place inside electrical box.
5. Slide ESCUTCHEON (1) tight against nished wall and
secure by tightening SET SCREW (6).
ELECTRICAL INSTALLATION
REMOTE INSTALLATION FOR POWER SUPPLY
Mount a 4"x 4"x 2-1/2"(102 x 102 x 64 mm),
ELECTRICAL BOX (1) (by others) within 10'
from the installed ush valve. See Fig. 10.
8
INSTALL ELECTRICAL BOX
(BY OTHERS); Fig. 10
FRONT INSTALLATION (with optional cover plate)
Note: The ELECTRICAL BOX (1) can be installed in
any location along the marked arc.
Cut a 105 x 105 mm (4-1/8"x 4-1/8") opening in nished
wall for ELECTRICAL BOX (1) (by others) and follow
installation template provided in box. See Fig. 10.
Fig. 9
BLACK & WHITE
POWER
CONNECTIONS
10' EXTENSION
1
2
7
NOTE: AC Transformer must be installed on the outside of
the Electrical Box.
10'
Finished Wall
9
SUPPLY
(3/4"NPT)
86mm
(3-3/8")
SMALL END
1
2
3
4
5
6
7
8
(51mm) 2" DIA.
HOLE FOR
CONDUIT
305mm
(12"MAX.)
Fig.10 (TOP SPUD FIXTURE ILLUSTRATED)
7
INSTALL POWER SUPPLY AND
MAKE ELECTRICAL CONNECTIONS;
Fig. 9 (remote and front installation)
1. Connect Black and White power connections to AC
TRANSFORMER (1). Mount AC TRANSFORMER (1)
onto ELECTRICAL BOX (2).
2. Connect the 10' EXTENSION CABLE (sold seperately)
to the CONVERTER (7).
CAUTION Ensure that the line power to bathroom
is OFF prior to making connections.
Electrical Box (by others) is only
required for Front Installation.

8M965644 EN REV. 2.7 (2/22)
CAUTION: Use only American Standard supplied transformers
and cable sets. Using non-AS supplied cables, or cutting,
splicing or modifying any components will void the warranty.
Fig.10b
1
2a
2
*MAXIMUM OF 15 UNITS PER TRANSFORMER.
10' MAXIMUM CABLE LENGTH BETWEEN UNITS.
3
Unit #1 Unit #2 Unit #3
Already installed
(See electrical installation
instructions, page 5)
BLACK & WHITE
POWER
CONNECTIONS
8b MULTI-AC VERSION (DAISY-CHAIN); Fig. 10b.
Important:All cover plates must be removed before beginning to make daisy-chain connections.
Note: For Unit #1 electrical instructions, refer to section #7 & #8a (page 5).
For subsequent Units, refer to section #7 (page 5), as well as instructions below...
1. Connect one end of the 27"EXTENSION CABLE (1) to one of the two available terminals on the one end of the
Y-ADAPTER (2).
2. Take the 10' EXTENSION (3) and connect one end to the single terminal of Y-ADAPTER (2), and
the other end to available terminal of the previous unit’s Y-ADAPTER (2a).
3. Repeat process for each subsequent unit.
4. Place Y-ADAPTERS (2) into respective electrical box.
5. Reconnect the rst unit’s Y-ADAPTER (2a) to power supply once all daisy-chain unit connections have been made.
CAUTION Ensure that the line power to bathroom
is OFF prior to making connections.

9M965644 EN REV. 2.7 (2/22)
AADJUST STOP VALVE; Fig. 12
IMPORTANT: To avoid overowing, the STOP
VALVE (3) must never be opened to the point
where the ow from the valve exceeds the
draining ability of the xture.
1. After installation is complete, peel off the PROTECTIVE
FILM (1) from the sensor. Standing to one side, block the
sensor with your hand for 10 seconds.
Remove your hand and listen for audible“click”from
within the valve.
2. Remove STOP VALVE COVER (2) from STOP VALVE (3).
Turn on water supply 1/4 turn to 1/2 turn (CCW) and test
for leaks.
Note: Unit may ush for approximately 5 to 10 sec. when
water is rst turned on. If ow persists, turn water off and
repeat step #1 above.
3. Actuate the FLUSH VALVE:
A) Cover sensor with hand for 10 seconds.
NOTE: Stand outside of sensor detection area.
B) Remove hand from sensor detection area; unit will
ush in approximately 3 seconds.
4. Adjust STOP VALVE (3) after each ush until the stated
ush volume is achieved, no splashing occurs and the
xture is properly cleansed.
5. When adjustment is complete, replace STOP VALVE
COVER (2) and tighten to ensure vandal-resistance.
1
Fig. 12
2
CLOCKWISE CLOSES
STOP VALVE
3
COUNTER-CLOCKWISE
OPENS STOP VALVE
REMOVE COVER
MAINTENANCE

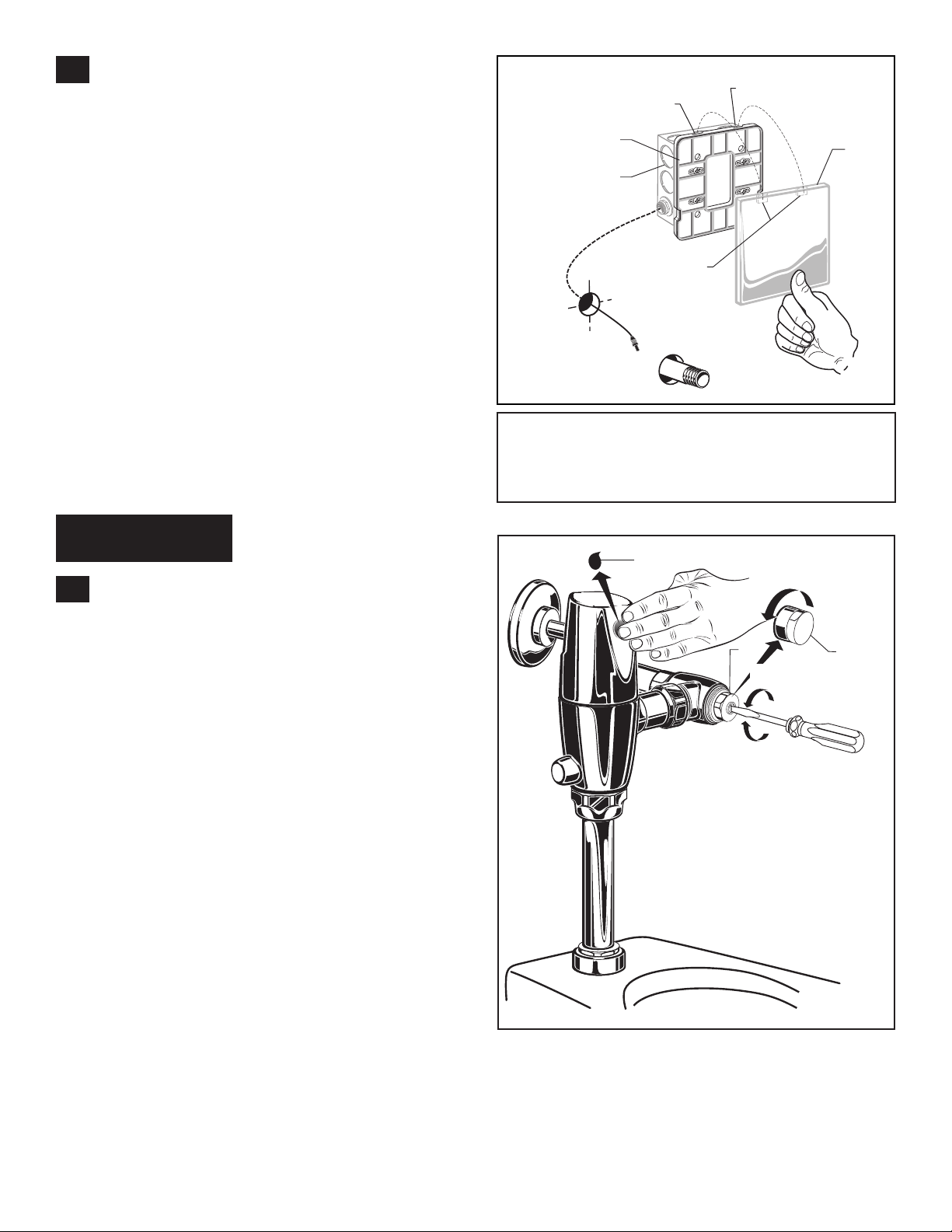

9
COVER PLATE FRAME AND
COVER PLATE INSTALLATION
(front installation); Fig. 11
1. After power supply is remotely installed and wire
connections are completed, install the COVER PLATE
FRAME (1) onto the ELECTRICAL BOX (2).
2. Install the two tabs on the back side of the COVER PLATE
(3) into the two Slots located on the top edge of the
COVER PLATE FRAME (1). Push on bottom until it snaps
into place.
CAUTION: Use only American Standard supplied transformers
and cable sets. Using non-AS supplied cables, or cutting,
splicing or modifying any components will void the warranty.
Fig.10a
TABS
SLOT
SLOT
13
2
Fig. 9
BLACK & WHITE
POWER
CONNECTIONS
10' EXTENSION
1
2
7
Fig. 11

10 M965644 EN REV. 2.7 (2/22)
Fig. 14
1" - 2" (30 - 50 mm)
BLINKING LED
BLINKING LED
1
1
DETECTION ZONE
400 TO 800 mm (15-3/4"x 31-1/2")
(Factory Setting: 600 mm (23-5/8")
1
2
4
3
5
Fig. 13
1

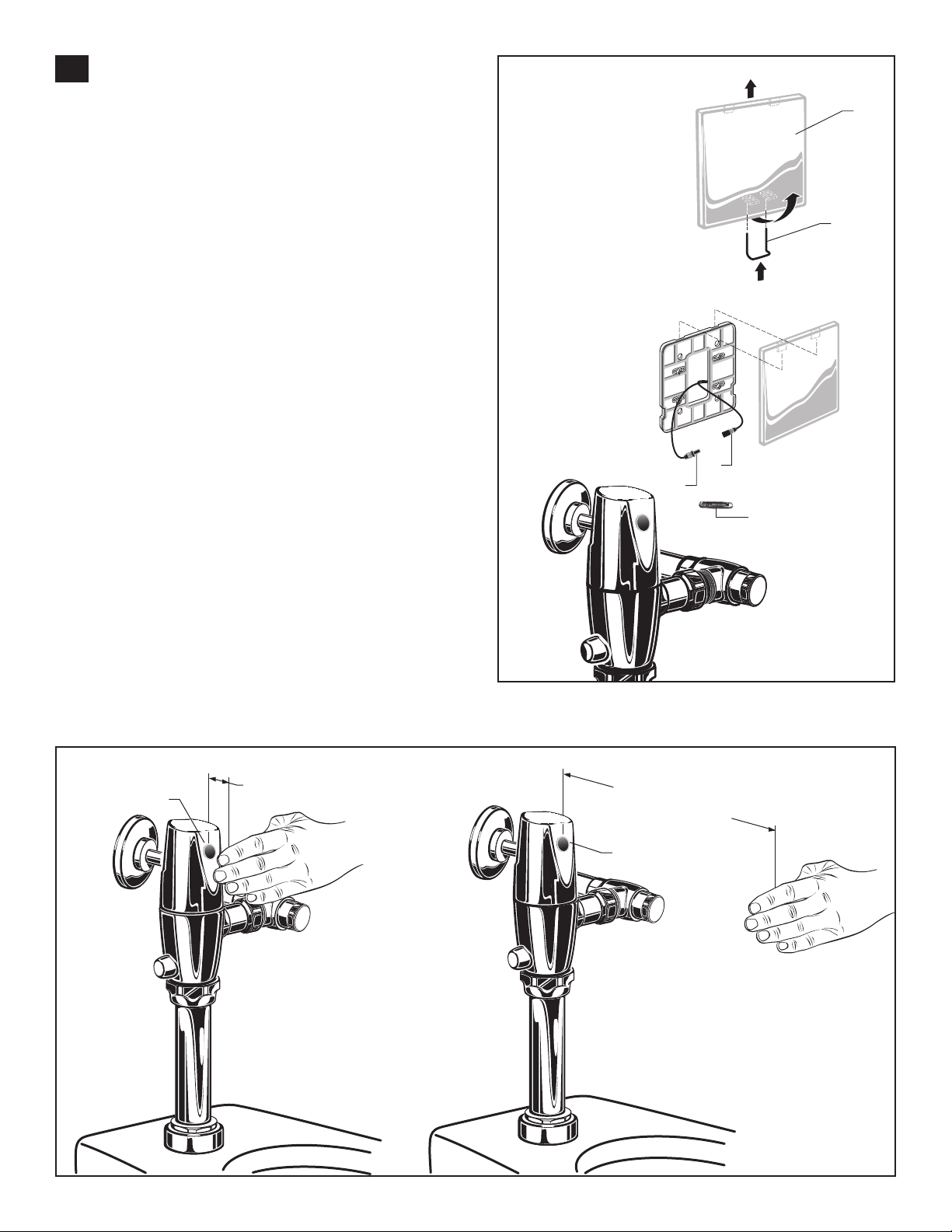

BSET DETECTION RANGE
(if Required); Fig. 13 & 14
Note: The detection distance is preset and ideal for most
installations. Should an adjustment be required, follow the
steps below.
1. To remove the COVER PLATE (1), insert WIRE KEY (2)
(supplied) into the two holes located at the bottom of the
COVER PLATE (1). Push the WIRE KEY (2) up until it
releases the bottom clips. Pull the bottom edge away
and lift the COVER PLATE (1) off. Fig. 13.
2. Remove the connections from the CONNECTOR LOCKING
DEVICE (5). Disconnect the 27" EXTENSION CABLE (3)
from the 10' EXTENSION CABLE (4), and reconnect.
Note: You have 5 seconds to begin entering the program
code after power connection is made.
3. While the SENSOR CONTROL LED (1) is blinking
slowly, place your hand 1 to 2 in. (30-50 mm.) in front of
the sensor. Fig. 14.
4. When the LED (1) stops blinking and stays “ON”, move
your hand to the desired position from sensor and hold in
place until the LED (1) begins to blink again.
Note: Detection Zone is 400 - 800 mm (15-3/4"x 31-1/2").
(Factory Setting: 400 mm (15-3/4")
5. Once the SENSOR CONTROL LED (1) begins to blink
again, remove your hand from the detection zone. When
the ashing stops, the detection distance is set.
6. Actuate the FLUSH VALVE:
A) Cover sensor with hand for 10 seconds.
NOTE: Stand outside of sensor detection area.
B) Remove hand from detection area; unit will
ush in approximately 3 seconds.

1111
TROUBLESHOOTING FLOW CHARTS
NNOO
YYEESS
NNOO
YYEESS
NNOO
11
22
11
22
YYEESS
NNOO
YYEESS
NNOO
UNIT DOES NOT FUNCTION
NNOO
NNOO
11
22
11
22
YYEESS
NNOO
NNOO
YYEESS
UNIT IS CONTINUOUSLY FLUSHING
YYEESS
NNOO
NNOO
11
22
11
22
NNOO
YYEESS
UNIT WILL ONLY FLUSH MANUALLY
OPEN VALVE
LOW VOLTAGE. TEST OUTPUT OF
TRANSFORMER. MUST BE >5.4 VAC.
BAD TRANSFORMER. REPLACE. REPEAT.
BAD TRANSFORMER. REPLACE. REPEAT.
DAMAGED SENSOR. REPLACE
SENSOR.
DAMAGED SENSOR. REPLACE
SENSOR.
BAD TRANSFORMER. REPLACE. REPEAT.
DAMAGED SENSOR. REPLACE
SENSOR.
DAMAGED SOLENOID. REPLACE
SOLENOID
DAMAGED MANUAL OVERRIDE
BUTTON. REPLACE MANUAL
OVERRIDE BUTTON
CRITICALLY LOW BATETRY. INSTALL
NEW BATTERY
IS ANGLE STOP OPEN?
REPEATED DOUBLE
FLASH ON SENSOR?
RECONNECT TRANSFORMER TO
SENSOR. FLASH ON SENSOR FOR
5 SECONDS?
RECONNECT TRANSFORMER TO
SENSOR. FLASH ON SENSOR FOR
5 SECONDS?
RECONNECT TRANSFORMER TO
SENSOR. FLASH ON SENSOR FOR
5 SECONDS?
PUSH MANUAL OVERRIDE
BUTTON; WILL THE UNIT FLUSH?
REPLACE PISTON ASSEMBLY.
CLOSE ANGLE STOP AND OPEN
AGAIN TO PRIME THE VALVE.
DOES FLUSHING STOP?
PUSH MANUAL OVERRIDE
BUTTON. DOES IT RETURN TO ITS
ORIGINAL POSITION FREELY?
REPLACE PISTON & SOLENOID
ASSEMBLY.
REPEATED DOUBLE
FLASH ON SENSOR?
REPLACE SOLENOID.
HOT LINE FOR HELP
For toll-free information and answers to your questions, call:
(844) CRT-TEAM / [phone]
IN CANADA 1-800-387-0369 (TORONTO 1-905-306-1093)
Weekdays 8:00 a.m. to 7:00 p.m. EST
IN MEXICO 01-800-839-1200
Product names listed herein are trademar ks of AS America, Inc. ©2022
To learn more about American Standard Selectronic®Products visit our website at:
www.americanstandard-us.com or e-mail us at: [e-mail]
Mon.– Fri. 8:00 a.m. to 8:00 p.m. EST Sat. 10:00 a.m. to 4:00 p.m. EST
M965644 EN REV. 2.7 (2/22)

1
© 2022 AS America Inc.
Consignes d’installation
Certié conforme aux exigences ASME A112.19.2.
© 2022 AS America, Inc.
NUMÉROS DE MODÈLE
606B.111 606B.121 606B.161
606B.721 606B.761
Robinet de chasse apparent
pour cuvettes avec raccord de 1-1/2 po sur le dessus
MISE EN GARDE : Utilisez uniquement les transformateurs
et les ensembles de câbles fournis par American Standard.
L’utilisation de câbles non fournis par AS, ou la coupe,
l’épissage ou la modication de tout composant annulera la
garantie.
PLAQUE DE REVÊTEMENT
(nécessaire pour les installations
frontales seulement)
M965644 FR REV. 2.7 (2/22)
REMARQUE À L’INTENTION DE L’INSTALLATEUR : Veuillez donner ce manuel au client après l’installation.
Pour en savoir plus sur les produits Selectronic®d’American Standard, visitez notre site Web au :
www.americanstandard-us.com
ou envoyez-nous un courriel à l’adresse suivante: [e-mail]
Pour les pièces, les services d’entretien, la garantie ou toute autre assistance, veuillez
communiquer avec nous au 844-CRT-TEAM/844-278-8326 (au Canada : 1-800-387-0369.)
(Dans la région de Toronto uniquement : 1-905-306-1093.)
Ultima,
MC SelectronicMD à pile
Robinet de chasse de toilette, à piston
Le produit doit être utilisé avec un appareil certié WaterSense
dont le volume de chasse nominal est le même.

2M965644 FR REV. 2.7 (2/22)
1. Consignes d’installation
2. Assemblage du corps de robinet de chasse
3. Tube du reniard
4. Rondelles et écrou d’accouplement du raccord
5. Bride du raccord
6. Plaque de nition murale
7. Tube de revêtement
8. Adaptateur pour soudure à l’étain
9. Vanne d’arrêt
28
7
69
1
3
4
5
NE RETIREZ PAS LE FILM DE PROTECTION DE L’ŒIL DU
CAPTEUR AVANT D’AVOIR TERMINÉ L’INSTALLATION.
ENSEMBLE D’ALIMENTATION -
VENDU SÉPARÉMENT
Ensemble
d’alimentation
en C.A. fixe
(PK00.HAC)
PLAQUE DE
REVÊTEMENT
(nécessaire pour les
installations
frontales seulement)
Ensemble
d’alimentation
par multi C.A.
(PK00.MAC)
Installation Instructions
© 2019 AS America, Inc.
NOTETO INSTALLER: Please give this manual to the customer after installation.
Tolearn more about American Standard Selectronic®Productsvisit our website at: www.americanstandard-us.com
or e-mail us at: [e-mail]
For Parts, Service,Warranty or other Assistance,
please call (844) CRT-TEAM/ [phone] (In Canada: 1-800-387-0369)
(InToronto Area only: 1-905-306-1093)
MODEL NUMBERS
6067.111 6067.121 6067.161 6067.721 6067.761
6068.111 6068.121 6068.161 6068.721 6068.761
Exposed Flushometer
for 1-1/2"Top Spud Bowls
CAUTION:Use only American Standard supplied
transformers and cable sets.Using non-AS supplied
cables, or cutting,splicing or modifying any components
will void the warranty.
COVER PLATE
(Required for FrontInstallation Only)
Robinet de chasse de toilette, à piston
Ultima,
MC
Selectronic
MD
à pile
INSTRUCTIONS RELATIVES À l’ENTRETIEN :
À FAIRE : RINCER SIMPLEMENT LE PRODUIT À L’EAU CLAIRE JUSQU’À CE QU’IL SOIT PROPRE. LE SÉCHER
AVEC UNCHIFFON DOUX EN FLANELLE.
À ÉVITER : NE PAS NETTOYER LE PRODUIT À L’AIDE DE SAVONS, D’ACIDE, DE PÂTE À POLIR, DE PRODUITS
ABRASIFS,DE PRODUITS NETTOYANTS CORROSIFS OU D’UN CHIFFON À SURFACE RUGUEUSE.
Merci d’avoir choisi American Standard… la référence en matière de qualité depuis plus de 100 ans.An de
garantir une installation sans problème,veuillez lire ces instructions attentivement avant de commencer.
Retirez les éléments de la valve de chasse du carton. L’illustration ci-dessous présente l’ensemble des
éléments une fois retirés de la boîte. Certains éléments peuvent être emballés partiellement assemblés à
d’autres éléments.
DÉBALLAGE Tous les robinets American Standard sont éprouvés avec de l’eau dans notre usine.
De l’eau résiduelle peut rester dans le robinet pendant le transport.

3
1. Consignes d’installation
2. Assemblage du corps de robinet de chasse
3. Tube du reniard
4. Rondelles et écrou d’accouplement du raccord
5. Bride du raccord
6. Plaque de nition murale
7. Tube de revêtement
8. Adaptateur pour soudure à l’étain
9. Vanne d’arrêt
DESCRIPTION GÉNÉRALE :
ROBINET DE CHASSE DE TOILETTE DE PROXIMITÉ
SELECTRONIC®pour les produits ayant un raccord
de 1-1/2 po sur le dessus
M965644 FR REV. 2.7 (2/22)
MISE EN GARDE : Utilisez uniquement les transformateurs
et les ensembles de câbles fournis par American Standard.
L’utilisation de câbles non fournis par AS, ou la coupe,
l’épissage ou la modication de tout composant annulera la
garantie.
Dimensions de la plomberie brute
(installation frontale illustrée)
Installation à droite ou à gauche
Voir la (section 5) pour installer le robinet de chasse à gauche.
MUR EN CARRELAGE FINI
MUR EN PLÂTRE FINI
DÉTAIL « A »
BOÎTIER ÉLECTRIQUE Hubbel-RACO NO 256
de 4 po (102 mm) CARRÉS x 3-1/2 po
(89 mm) DE PROFONDEUR OU ÉQUIVALENT
(FOURNI PAR L’ENTREPRENEUR).
REVÊTEMENT DE L’APPAREIL DU BOÎTIER (ANNEAU
À PLÂTRE) DE 4 po (102 mm) CARRÉS 3-1/4 PO (19
mm) DE HAUTEUR Hubbel-RACO NO 779 OU
ÉQUIVALENT (FOURNI PAR L’ENTREPRENEUR).
REMARQUE : INSTALLEZ L’ANNEAU À PLÂTRE DE
MANIÈRE À CE QUE LES TROUS DES VIS SOIENT
SUR LES CÔTÉS GAUCHE ET DROIT DU BOÎTIER.
*Remarque : La ligne critique (-L-C-) d’un
reniflard doit habituellement être 6 po
(152 mm) au-dessus du produit. Consultez
les codes pour plus de détails.
406 mm
(16 po)
292 mm
(11-1/2 po)
*-C-L-
-C-L-
114 mm
(4-1/2 po) 86 mm
(3-3/8)
73 mm
(2-7/8 po)
(1 po NPT)
305 mm MAX.
(12 po MAX.)
152 mm MIN.
(6 po) MIN. 170 mm MAX.
(6-11/16 po) MAX.
108 - 134 mm
(4-1/4 po – 5-1/4 po)
15˚
MUR FINI
VOIR DÉTAIL « A »
ZONE DE DÉTECTION :
400 - 800 mm (15-3/4 po – 31-1/2 po)
(RÉGLAGE D’USINE : 600 mm (23-5/8 po)
TROU POUR LE CONDUIT
DE 51 mm (2 po)
BOUTON
D’ACTIVATION
MANUELLE
PARTIE SUPÉRIEURE
DU PRODUIT

4
OUTILS RECOMMANDÉS – Fig. 2
1. Ruban pour joints letés
2. Tournevis plat
3. Clé à ouverture réglable
4. Galon à mesurer
5. Scie à métaux
6. Coupe-tube
7. Lime
8. Pour les raccordements à l’étain, étain à souder
et chalumeau
9. Clé hexagonale de 2,5 mm
10. Clé hexagonale de 1,5 mm
AVANT L’INSTALLATION
Remarque : Les éléments suivants doivent être
installés avant de procéder à l’installation du robinet
de chasse Selectronic™.
1. Toilette
2. Tuyau d’évacuation
3. Tuyau d’alimentation en eau
IMPORTANT :
• L’ensemble de la tuyauterie et du câblage électrique
doit être installé conformément aux codes et
réglementations applicables.
• L’utilisation d’antibéliers est fortement recommandée
pour les installations commerciales. Tous les tuyaux
derrière les murs doivent être convenablement xés.
• Les tuyaux d’alimentation en eau doivent être dimensionnés
pour fournir un volume d’eau adéquat à chaque appareil.
• Rincez toutes les conduites d’eau avant de faire
fonctionner l’appareil. La saleté et les débris peuvent
provoquer un fonctionnement de la chasse continu.
• N’utilisez de scellant pour tuyaux ou de graisse de
plomberie sur AUCUN composant de robinet ou
couplage, à l’exception de l’entrée du robinet d’arrêt!
• Protégez le ni en chrome ou spécial du robinet de chasse.
N’UTILISEZ PAS d’outils dentés sur les surfaces nies pour
installer ou effectuer l’entretien de ces robinets. Consultez
également la partie intitulée « Entretien et nettoyage » de
ce manuel.
• Ce produit contient des composants mécaniques ou
électriques qui sont sujets à une usure normale. Ces
composants doivent être contrôlés régulièrement et
remplacés au besoin an de maintenir le rendement du
robinet.
Fig. 2
123
4
5
6
7 9 10
8
10'
M965644 FR REV. 2.7 (2/22)

5
1INSTALLATION DE L’ADAPTATEUR
POUR SOUDURE À L’ÉTAIN – Fig. 3
Remarque : Installez l’adaptateur pour soudure à l’étain
(fourni) pour un tuyau d’alimentation en cuivre.
1. Mesurez la distance (A) entre le mur ni et le centre du
raccord sur le dessus du produit.
2. Coupez le tuyau d’alimentation de 1-1/4 po (A-B=C) plus
court que la mesure prise à l’étape 1. Limez les bords
rugueux à l’extrémité du tuyau d’alimentation.
3. Nettoyez l’extrémité du tuyau d’alimentation. Poussez
l’adaptateur leté jusqu’à ce qu’il repose contre la butée
interne. Soudez l’adaptateur au tuyau.
2
INSTALLATION DU TUBE DE
REVÊTEMENT, DE LA PLAQUE DE
FINITION MURALE ET DE LA VANNE
D’ARRÊT – Fig. 4
1. Mesurez à partir du mur ni jusqu’au premier let de
l’adaptateur ou du tuyau d’alimentation leté (dimension «
X »). Coupez le TUBE DE REVÊTEMENT (1) à la longueur
(X). Appliquez du ruban de Téon à l’extrémité letée de
l’adaptateur ou du tuyau d’alimentation.
2. Poussez la PLAQUE DE FINITION MURALE (2) sur le
TUBE DE REVÊTEMENT (1). Faites glisser le tout sur le
TUYAU D’ALIMENTATION (3).
3. Enfoncez le TUBE DE REVÊTEMENT (1) de manière à
exposer les lets du tuyau d’alimentation. À l’aide d’une clé,
letez la VANNE D’ARRÊT (4) sur le TUYAU
D’ALIMENTATION (3). Alignez le tout et serrez.
4. Tirez le TUBE DE REVÊTEMENT (1) contre la VANNE
D’ARRÊT (4), et poussez la PLAQUE DE FINITION
MURALE (2) contre le mur ni.
3
INSTALLATION DU TUBE DU
RENIFLARD - Fig. 5
1. Placez la BRIDE DU RACCORD (1) sur le raccord
du produit.
2. Placez la RONDELLE DE FRICTION (3) et la RONDELLE
D’ÉTANCHÉITÉ (4) à l’intérieur de l’ÉCROU
D’ACCOUPLEMENT DU RACCORD (2) et vissez le tout sur
le raccord. Ne serrez pas complètement.
3. Insérez le TUBE DU RENIFLARD (5) sur l’ÉCROU
D’ACCOUPLEMENT DU RACCORD (2) et poussez-le vers
le bas.
Remarque : Si vous coupez le TUBE DU RENIFLARD (5)
auxdimensions, notez que la ligne critique (LC) du
reniard doit généralement se situer à une distance de
6po (152 mm) au-dessus du produit. Consultez les codes
pour plus de détails.
MISE EN GARDE Coupez l’approvisionnement en eau
avant de commencer.
M965644 FR REV. 2.7 (2/22)
LIGNE CRITIQUE DU
RACCORD DU PRODUIT
MUR FINI
LIMER LES
BORDS
SOUDER
L’ADAPTATEUR
Fig. 3
ADAPTATEUR
32 mm
(1-1/4 po)
A
(A-B)= B
C
NETTOYER ICI
1
1
4
2
3
Fig. 4
RUBAN DE TÉFLON
MUR FINI
X
X
2
1
23
4
5
RACCORD DE 1-1/2 PO SUR
LE DESSUS
Fig. 5
INSTALLATION DU ROBINET
DE CHASSE

6M965644 FR REV. 2.7 (2/22)
4RINÇAGE DES CONDUITES
D’ALIMENTATION – Fig. 6
1. Retirez le COUVERCLE DE LA VANNE D’ARRÊT (1) de la
VANNE D’ARRÊT (2).
2. Ouvrez la VANNE D’ARRÊT (2) à l’aide d’un tournevis plat.
3. Ouvrez l’alimentation en eau pour rincer la conduite et éliminer
tous les débris ou sédiments.
4. Fermez la VANNE D’ARRÊT (2) et replacez le COUVERCLE
DE LA VANNE D’ARRÊT (1).
5INSTALLATION POUR DROITIER
OU GAUCHER – Fig. 7
L’unité est expédiée avec l’about réglable sur le côté droit.
Au besoin, l’orientation peut être modiée en suivant les
étapes ci-dessous.
1. Desserrez la VIS DE PRESSION (1) à l’aide d’une clé
hexagonale de 2,5 mm (4) à l’arrière du COUVERCLE DU
ROBINET DE CHASSE (2).
2. Tournez le COUVERCLE DU ROBINET DE CHASSE (2)
vers la droite et soulevez-le.
3. Tournez le CORPS DE ROBINET DE CHASSE (3) à 180 degrés.
4. Replacez le COUVERCLE (2) et tournez jusqu’à ce que la clé
se verrouille. Serrez la VIS DE PRESSION (1).
6INSTALLATION DU ROBINET DE
CHASSE – Fig. 8, 8a
1. Insérez l’ABOUT RÉGLABLE (1) dans la VANNE D’ARRÊT (2).
Lubriez le JOINT TORIQUE (3) avec de l’eau, au besoin. Serrez
légèrement l’ÉCROU D’ACCOUPLEMENT (4). Fig. 8.
Important : N’utilisez pas de lubriants (autres que de l’eau)
ou tout autre type de pâte ou de ruban pour joints letés.
2. Alignez le CORPS DE ROBINET DE CHASSE (5) directement
au-dessus du TUYAU DU RENIFLARD (7) et de l’ÉCROU
D’ACCOUPLEMENT DU RENIFLARD (6). Fig. 8a.
Remarque : Il existe une tolérance de +13 mm, -6 mm
(+1/2 po, -1/4 po) pour les dimensions de 121 mm (4-3/4).
3. Tirez le TUBE DU RENIFLARD (7) jusqu’au niveau du CORPS
DE ROBINET DE CHASSE
leté (5) et serrez l’ÉCROU
D’ACCOUPLEMENT DU
RENIFLARD à la main (6).
Alignez tous les composants
de l’assemblage de robinet
de chasse. Fig. 8a.
4. Serrez légèrement le raccord
de l’ÉCROU D’ACCOUPLE-
MENT (4) dans un premier
temps, puis l’ÉCROU D’AC-
COUPLEMENT DU RENI-
FLARD (6) et, enn, l’ÉCROU
D’ACCOUPLEMENT DU
RACCORD (8). Une fois ces
éléments alignés correcte-
ment, utilisez une clé pour
serrer les raccords an de
réaliser des raccordements
étanches. Fig. 8a.
1
SENS HORAIRE
FERME LA VANNE D’ARRÊT
SENS ANTIHORAIRE
OUVRE LA VANNE D’ARRÊT
RETIRER LE COUVERCLE
Fig. 6 2
2
4
Fig. 7
4
CLÉ
2
2
1
3
180°
2
1
7
8
6
5
4
121 mm, +13 mm, -6 mm
(4-3/4)(+1/2, -1/4)
Fig. 8a
Fig. 8
2
4
1
3

7M965644 FR REV. 2.7 (2/22)
Fig.9
3
2
1
BORNES NOIRES
ET BLANCHES
D’EXTENSION de 10 po
8a INSTALLATION DU CONDUIT, DE
LA PLAQUE DE FINITION ET DU
CÂBLE DU CAPTEUR; Fig. 10
1. Percez un trou d’un diamètre de 2 po (comme illustrée
à la Fig. 10) dans le mur ni pour l’installation du
CONDUIT (2).
2. Faites passer le CÂBLE D’EXTENSION DE 27 PO (3)
par le CONDUIT (2).
3. Faites glisser la PLAQUE DE FINITION (1) sur le
CONDUIT (2).
4. Pour une installation avant, raccordez le CÂBLE
D’EXTENSION DE 10 PI (4) au CÂBLE D’EXTENSION
DE 27 PO (3). Fixez le raccordement à l’aide du
DISPOSITIF DE VERROUILLAGE DU CONNECTEUR
(5) et placez-le dans le boîtier électrique.
5. Faites glissez la PLAQUE DE FINITION (1) jusqu’à ce
qu’elle soit serrée contre le mur ni et xez-la en serrant
la VIS DE PRESSION (6).
INSTALLATION ÉLECTRIQUE
MISE EN GARDE Assurez-vous que l’alimentation de la salle de bain
est ÉTEINTE avant de faire les raccordements.
INSTALLATION À DISTANCE POUR L’ALIMENTATION
ÉLECTRIQUE
Montez un BOÎTIER ÉLECTRIQUE (1) (fourni par des tiers)
de 4 po x 4 po x 2-1/2 po (102 x 102 x 64 mm) à une
distance de 10 pi du robinet de chasse installé.Voir la Fig. 10.
7
IINSTALLATION DE L’ALIMENTATION
ET DES RACCORDEMENTS
ÉLECTRIQUES; Fig. 9 (installation à
distance et installation avant)
INSTALLATION AVANT (avec plaque de revêtement en
option)
Remarque : : Le BOÎTIER ÉLECTRIQUE (1) peut être
installé n’importe où le long de l’arche marquée.
Découpez une ouverture de 105 x 105 mm (4-1/8 po x 4-1/8
po) dans le mur ni pour le BOÎTIER ÉLECTRIQUE (1) (fourni
par des tiers) et suivez le modèle d’installation inclus dans
l’emballage. Voir la Fig. 10.
REMARQUE : Le transformateur CA doit être installé
à l’extérieur du boîtier électrique.
1. Raccordez les bornes noires et blanches au
TRANSFORMATEUR CA (1). Montez le
TRANSFORMATEUR CA (1) sur le BOÎTIER
ÉLECTRIQUE (2).
2. Raccordez le CÂBLE D’EXTENSION DE 10 PI (vendu
séparément) au CONVERTISSEUR (7).
8
INSTALLATION DU BOÎTIER
ÉLECTRIQUE (FOURNI PAR DES
TIERS); Fig. 10
10'
Mur fini
9
ALIMENTATION
(NPT 1 po)
86mm
(3-3/8 po)
PETITE
EXTRÉMITÉ
1
2
3
4
5
6
7
8
TROU DE 2 PO (51 mm)
DE DIAMÈTRE POUR
LE CONDUIT
305mm
(12 po MAX.)
Fig.10 (ILLUSTRATION DE L’APPAREIL AVEC
ENTRÉE SUR LE DESSUS) )
Le boîtier électrique (fourni par
des tiers) est requis pour une
installation avant uniquement.

8M965644 FR REV. 2.7 (2/22)
MISE EN GARDE : Utilisez uniquement les transformateurs et les
ensembles de câbles fournis par American Standard. L’utilisation
de câbles non fournis par AS, ou la coupe, l’épissage ou la
modication de tout composant annulera la garantie.
Fig. 10b
BORNES NOIRES
ET BLANCHES
*15 UNITÉS, AU MAXIMUM, PAR TRANSFORMATEUR.
LONGUEUR MAXIMALE DE CÂBLE DE 10 PI ENTRE LES UNITÉS.
Unité no 1 Unité no 2 Unité no 3
Déjà installée
(Voir les consignes d’installation
électrique, page 5)
1
2a
2
3
8b VERSION MULTI C.A. (RACCORDEMENT EN GUIRLANDE) – Fig. 10b
Important :Toutes les plaques de revêtement doivent être retirées avant de commencer à effectuer les
raccordements en guirlande.
Remarque :Pour obtenir les consignes d’installation électrique de l’unité no 1,consultez les sections 7 et 8a (page 5).
Pour les autres unités, consultez la section 7 (page 5), ainsi que les consignes ci-dessous...
1. Connectez une extrémité du CÂBLE D’EXTENSION DE 27 PO (1) à l’une des deux bornes disponibles à l’extrémité de
l’ADAPTATEUR EN Y (2).
2. Prenez le CÂBLE D’EXTENSION DE 10 PI (3) et reliez l’une de ses extrémités à la borne unique de l’ADAPTATEUR
EN Y (2), et l’autre extrémité à la borne disponible de l’ADAPTATEUR EN Y de l’unité précédente (2a).
3. Répétez ces étapes pour chaque unité supplémentaire.
4. Placez les ADAPTATEURS EN Y (2) dans le boîtier électrique correspondant.
5. Reconnectez l’ADAPTATEUR EN Y (2a) de la première unité à l’alimentation électrique une fois que tous les
raccordements en guirlande des unités ont été effectués.
MISE EN GARDE Assurez-vous que l’alimentation de la salle de bain
est ÉTEINTE avant de faire les raccordements.

9M965644 FR REV. 2.7 (2/22)
ARÉGLAGE DE LA VANNE D’ARRÊT
– Fig. 12
IMPORTANT : Pour éviter tout débordement, la
VANNE D’ARRÊT (3) ne doit jamais être ouverte
à un niveau où le ux libéré par la vanne est
supérieur à la capacité de drainage du produit.
1. Une fois l’installation terminée, retirez le FILM PROTECTEUR
(1) du capteur. En vous tenant d’un côté, bloquez le capteur à
l’aide de votre main durant 10 secondes.
Retirez votre main et patientez jusqu’à entendre un « clic »
à l’intérieur de la vanne.
2. Retirez le COUVERCLE DE LA VANNE D’ARRÊT (2) de
la VANNE D’ARRÊT (3). Ouvrez l’alimentation en eau de
1/4 de tour jusqu’à 1/2 tour (dans le sens antihoraire), et
assurez-vous qu’il n’y a pas de fuite.
Remarque : La chasse de l’unité doit fonctionner durant
environ 5 à 10 secondes lorsque l’alimentation en eau est
ouverte pour la première fois. Si l’écoulement persiste,
coupez l’eau et répétez l’étape no 1 ci-dessus.
3. Actionnez le ROBINET DE CHASSE :
A) Couvrez le capteur avec votre main durant 10 secondes.
REMARQUE : Tenez-vous à l’écart de la zone de
détection du capteur.
B) Retirez votre main de la zone de détection. La chasse de
l’unité fonctionnera durant environ trois secondes.
4. Réglez la VANNE D’ARRÊT (3) après chaque chasse jusqu’à
ce que le volume de chasse indiqué soit atteint, qu’il n’y ait pas
d’éclaboussures et que le produit soit correctement nettoyé.
5. Lorsque le réglage est terminé, replacez le COUVERCLE
DE LA VANNE D’ARRÊT (2) et serrez-le pour une résistance
accrue au vandalisme.
1
Fig. 12
2
SENS HORAIRE FERME
LA VANNE D’ARRÊT
3
SENS ANTIHORAIRE
OUVRE LA VANNE D’ARRÊT
RETIRER LE COUVERCLE
ENTRETIEN
9INSTALLATION DE LA PLAQUE DE
REVÊTEMENT ET DU CADRE DE
LA PLAQUE DE REVÊTEMENT
(installation avant); Fig. 11
1. Une fois l’alimentation électrique installée à distance et les
connexions du câblage effectuées, installez le CADRE DE LA
PLAQUE DE REVÊTEMENT (1) sur le BOÎTIER
ÉLECTRIQUE (2).
2. Installez les deux languettes sur la face arrière de la PLAQUE
DE REVÊTEMENT (3) dans les deux fentes situées sur le
bord supérieur du CADRE DE LA PLAQUE DE
REVÊTEMENT (1). Appuyez sur la partie inférieure jusqu’à
ce qu’elle s’enclenche.
IMISE EN GARDE : Utilisez uniquement les transformateurs
et les ensembles de câbles fournis par American Standard.
L’utilisation de câbles non fournis par AS, ou la coupe,
l’épissage ou la modication de tout composant annulera
la garantie.
Fig. 11
LANGUETTES
FENTE
FENTE
56
2
