Aqua Medic sunrise control User manual

1
sunrise Control
Bedienungsanleitung D
Mit dem Kauf dieses PWM-Timers haben Sie sich für ein Qualitätsprodukt entschieden. Es ist von
Fachleuten speziell für den aquaristischen Gebrauch entwickelt und erprobt worden.
AB Aqua Medic GmbH
Gewerbepark 24, 49143 Bissendorf, Germany
__________________________________________________________________________________________

2
Programmierbare Lichtsteuerung für aquareefLED
(oder andere Geräte die durch Pulsweitenmodulation gesteuert werden)
- Vier separat programmierbare und dimmbare Kanäle, z. B. für weiße und blaue
LEDs und zusätzlich Mondlicht und Wolkenflug
- bis zu 3 reefLEDs gleichzeitig steuerbar
- 10 vorprogrammierte Steuerprogramme, änderbar über die mitgelieferte Software
„DimEdit“
- keine Installation auf dem PC notwendig
- Softwareupdate via USB online möglich
- 24 V Sicherheitsspannung
1. Technische Daten
Netzanschluss: 230 Volt, 50 Hz, andere Ausführungen (für USA etc.) siehe Typenschild.
-Sicherheitsspannung 24 V mit externem Netzteil
-Computersteuerung mit USB-Anschluss für Zeitschaltuhr und Dimmung
Abmessungen:
(L x B x H)
2. Auspacken
Prüfen Sie die Leuchte nach dem Auspacken auf etwaige Beschädigungen. Bei Beanstandungen
wenden Sie sich bitte unverzüglich an Ihren Fachhändler.
Lieferumfang:
Timer sunrise control
USB Stick mit Programmen
USB Kabel
Verbindungskabel
3. Installation
3.1. Programmeinstellung
Lichtsteuerung:
-USB-Anschluss für PC (Abb. 1 Nr. 6)
-Software „DimEdit“ wird mitgeliefert, keine Installation auf dem PC notwendig.
-Neun vorprogrammierte Steuerprogramme, einzeln änderbar über mitgelieferte Software
„DimEdit“. Softwareupdate online möglich.
-Vier separat programmierbare und dimmbare Kanäle für weiße LEDs, blaue LEDs, Mondlicht und
Wolkenflug.
Das Gerät ist vorprogrammiert. Änderungen können direkt an der Uhr oder per USB Kabel am PC
vorgenommen werden. Der beiliegende USB-Stick enthält das Programm für die Installation auf
dem Computer. Ferner steht das Programm unter folgendem Link zum Download bereit:

3
Link zum Download der aktuellen Software:
http://www.aqua-medic.de/downloads/DimEdit.exe
Link zum Download der ZIP mit den 10 aktuellen Beispielprogrammen, mit denen die Uhr
vorprogrammiert ausgeliefert wird.
http://www.aqua-medic.de/downloads/DimFiles.zip
3.1.1. Programmierung über die Uhr
Abb. 1: sunrise Control
1. -5. Anzeige und Tastatur (siehe Text)
6. Buchse für USB-Kabel (mit eingestecktem Stopfen) 7. Stromversorgung 2. Anschluss für
Steuerkabel (3fach vorhanden)
Mit Hilfe der Lichttaste (5) kann die Uhrbeleuchtung eingeschaltet werden. Über die Menütaste
erreicht man die einzelnen Parameter wie Uhrzeit, Programme, Prozenteinstellung, die man mit
Hilfe der + und – Tasten ändern kann.
Es sind neun Programme (4) voreingestellt. Diese können nur am Computer geändert werden.
Die einzelnen Programme erreicht man über die Menütaste und anschließendes Drücken der +/-
Tasten. Auf gleiche Weise lassen sich Uhrzeit (1), Beleuchtungsstärke in Prozent (3) und die
jeweilige Mondphase (2) verstellen. Mit Hilfe der Prozent-Einstellung (3) lässt sich die
Helligkeit des vorgegebenen Programms verändern. Verstellt man diese von 100% auf 50% hat
man die Beleuchtungsstärke halbiert. Die im Programm vorgegebenen Prozentangaben werden
dadurch im Einzelnen nicht beeinflusst. Das gesamte Programm wird entsprechend der gewählten
prozentualen Angabe modifiziert.
Auch die im Programm vorgegebenen Daten der Mondlichtsteuerung können über die Uhr nicht
verändert werden. Man kann aber festlegen, welcher Mondzyklus an einem gewählten Tag
vorliegen soll. Der Mondzyklus umfasst der Einfachheit halber, was nicht ganz exakt der Realität
entspricht, 28 Tage. Wählt man beispielsweise Tag 14, ist an dem betreffenden Tag Vollmond.

4

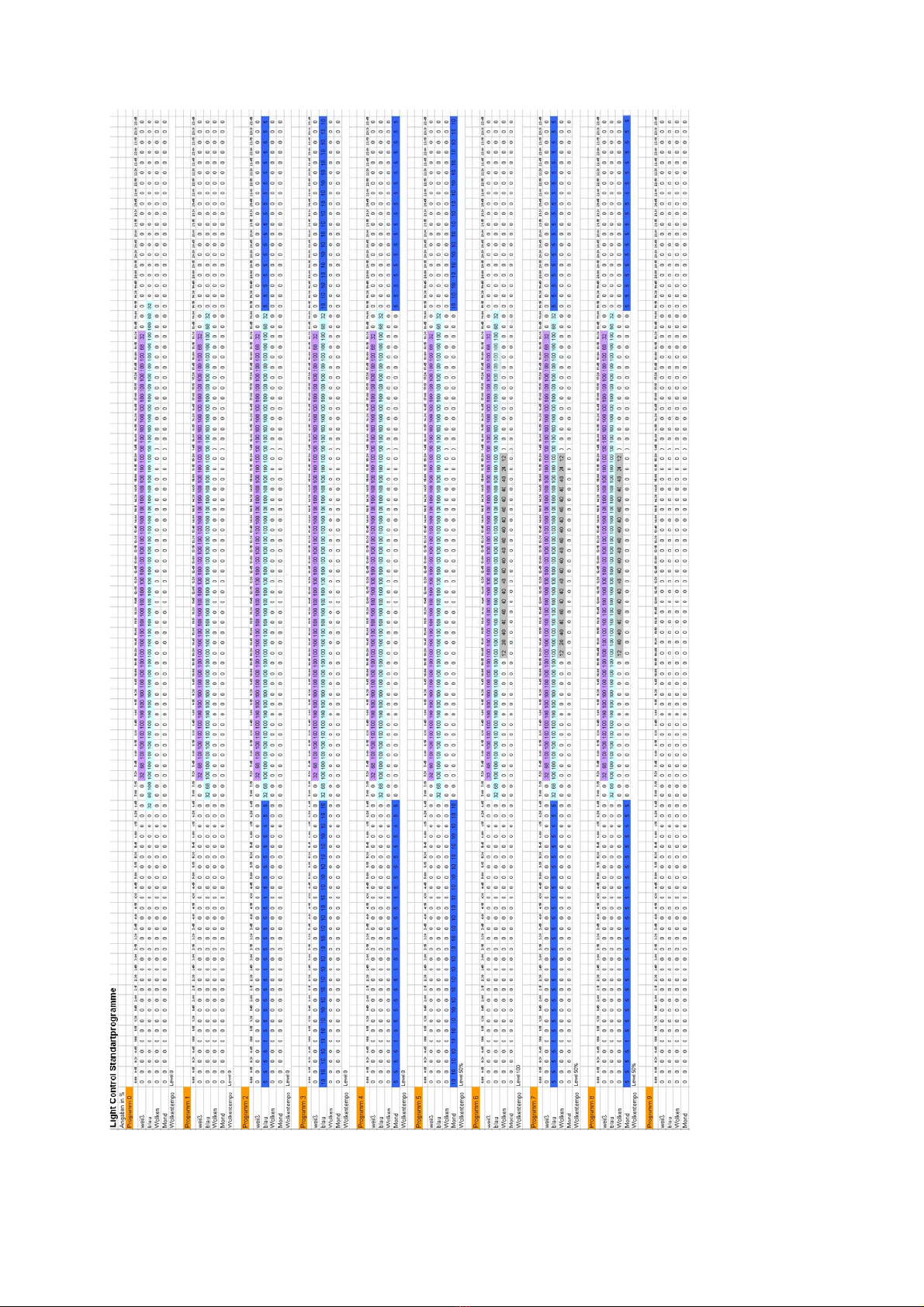

Abb. 2: Grafische Darstellung der voreingestellten Lichtprogramme

5
3.1.2. Programmierung am Computer

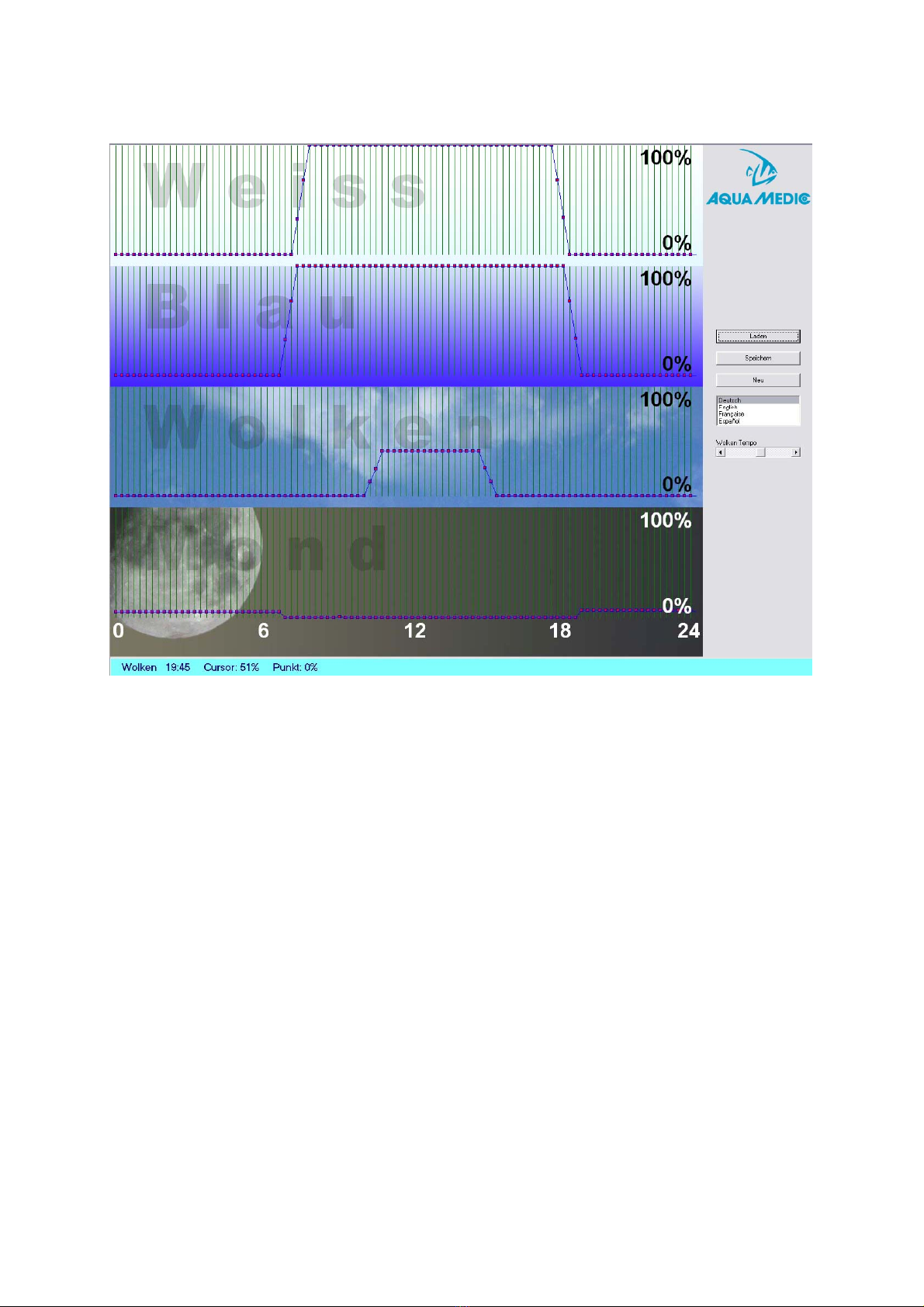

Abb. 3: Programm DimEdit (Verlauf Programm 8)

6

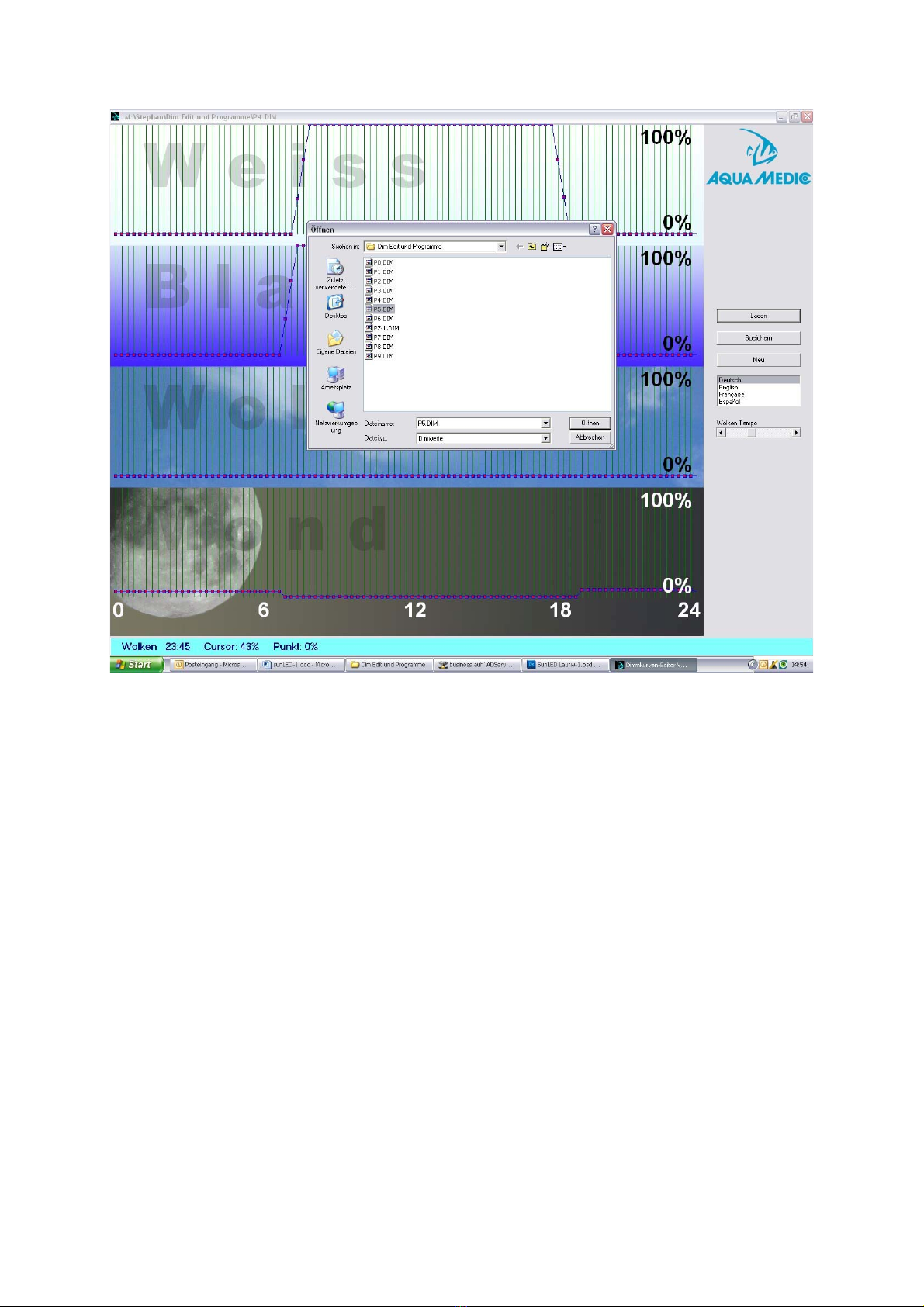

Abb. 4: Öffnen der Programme in DimEdit
Das Öffnen der Programme in DimEdit erfolgt entweder mit einem Doppelklick der linken
Maustaste oder durch einmaliges Klicken und einen zweiten Klick auf den Button
„Öffnen“.
Kopieren Sie DimEdit zusammen mit den zugehörigen Programmen für die Lichtsteuerung vom
mitgelieferten USB-Stick in einen Ordner auf der Festplatte Ihres Rechners. Das Programm kann
ohne weitere Installation gestartet werden. Über den Button „Laden“ öffnet man die im
Lieferumfang vorhandenen Lichtprogramme (Abb. 5). Durch Anklicken und Halten der linken
Maustaste lassen sich Kurven erstellen. Uhrzeiten und Prozentangaben werden in der unteren,
hellblauen Leiste angezeigt. Das Programm ist in Weiß, Blau, Wolken und Mond aufgeteilt. Bei
100% liegt maximale Helligkeit an. Beim Wolkenflug wären 100% die maximal mögliche
Wolkenabdunklung. Mit dem Regler Wolken Tempo stellt man ein, wie häufig der Zufallsgenerator
neue Wolkenformationen erstellt.
Beschreibung der Programme (Abb. 2):
Programm 0:
Weiß beginnt um 7:30 Uhr mit 32% Helligkeit, erreicht um 8:00 Uhr 100%, wird um 18:15 Uhr
wieder herunter gedimmt, um dann um 18:45 Uhr zu enden. Blau beginnt um 6:45 und endet um
19:15 Uhr, der Dimmvorgang ist wie bei Weiß. Kein Mondlicht und keine Mondphase.
Programm 1:
Wie Programm 0, jedoch andere Anfangs- und Endzeit beim Blaulicht.

7
Programm 2:
Entspricht Programm 1, das um ein konstant mit 5% Leistung während der Dunkelphase
leuchtendes Mondlicht ergänzt wurde.
Programm 3:
Wie bei Programm 2, jedoch Mondlicht mit 10%.
Programm 4:
Wie bei Programm 3, jedoch statt konstantem Mondlicht Mondphase mit 5%.
Programm 5:
Wie bei Programm 3, jedoch statt konstantem Mondlicht Mondphase mit 10%.
Programm 6:
Wie Programm 2, zuzüglich Wolkenflug zwischen 10:30 und 16:00 Uhr mit 12 bis 40%
Wolkenabdunklung.
Programm 7:
Wie Programm 6, jedoch mit 5% Mondlicht.
Programm 8:
Wie Programm 7, jedoch mit 5% Mondphase (siehe Abb. 4).
Programm 9:
Ohne Programmierung.
Will man Vollmond auf einen bestimmten Tag legen, so geht dies nur an der Uhr (siehe Kapitel
3.1.1).
Die Programme können verändert werden, indem man sie mit DimEdit lädt, variiert und
anschließend unter demselben oder einem neuen Namen abspeichert.
Schließt man den Timer sunrise Control über das mitgelieferte USB-Kabel an den Rechner an,
erscheint dieser als eigenständiges Laufwerk.

8

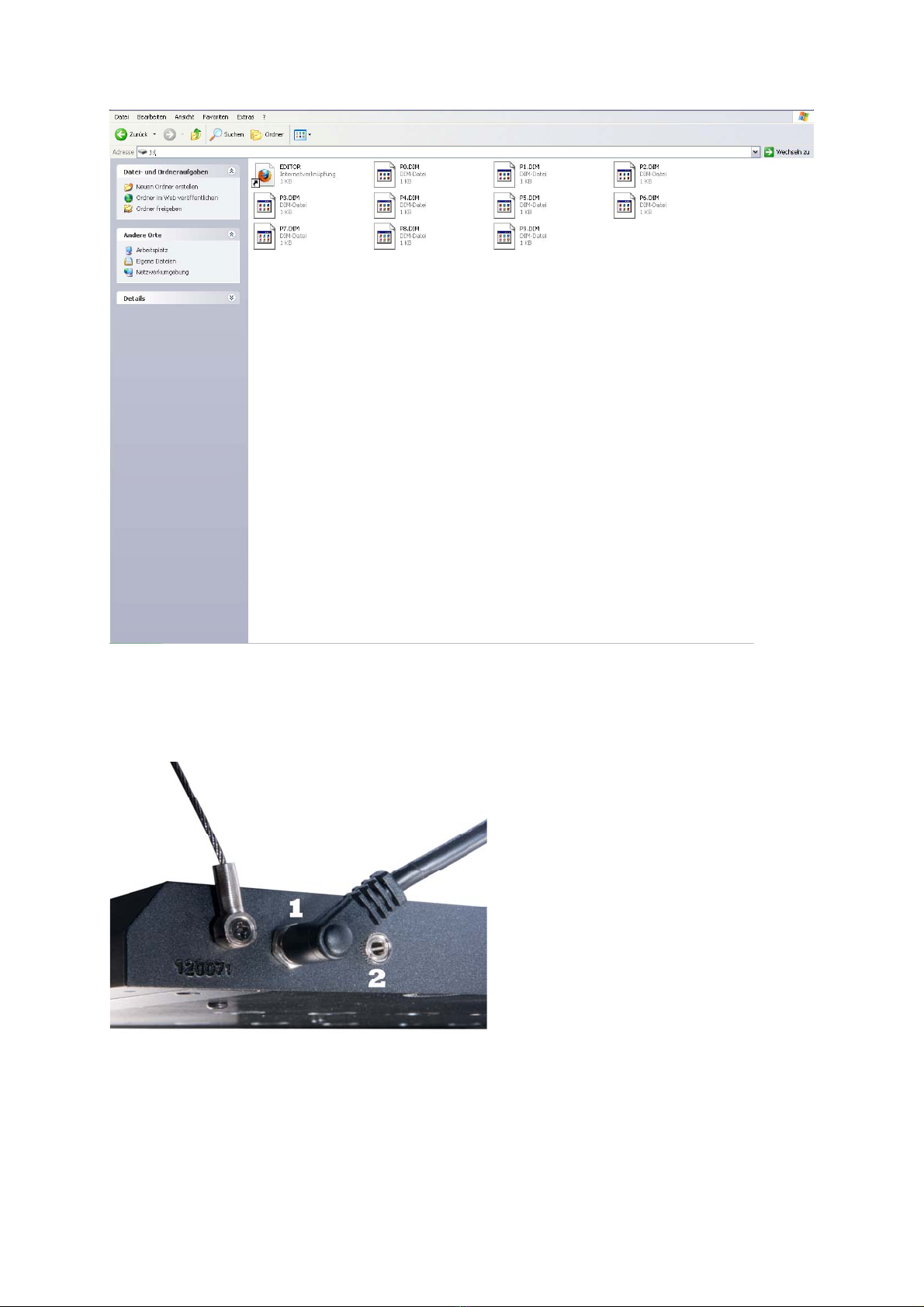

Abb. 5: sunrise Control als Laufwerk
Hat man Programme neu erstellt oder bestehende modifiziert, müssen sie auf dieses Laufwerk
kopiert werden.
4. Anschluss an die Leuchte aquareefLED
Abb. 6: Anschlüsse aquareefLED
1. Netzteil 2. Steuerkabel

9
Eine Leuchte:
Die Stromversorgung wird am sunrise Control (Abb. 6 Nr.1) angeschlossen, das Steuerkabel geht
von Buchse Nr. 2 zur aquareefLED.
Mehrere Leuchten:
Zusätzliche Verbindungskabel sind als Zubehör erhältlich. Der sunrise Control besitzt insgesamt
drei Anschlussbuchsen für Steuerkabel. Die Stromversorgung wird an die zweite und dritte Leuchte
direkt angeschlossen.

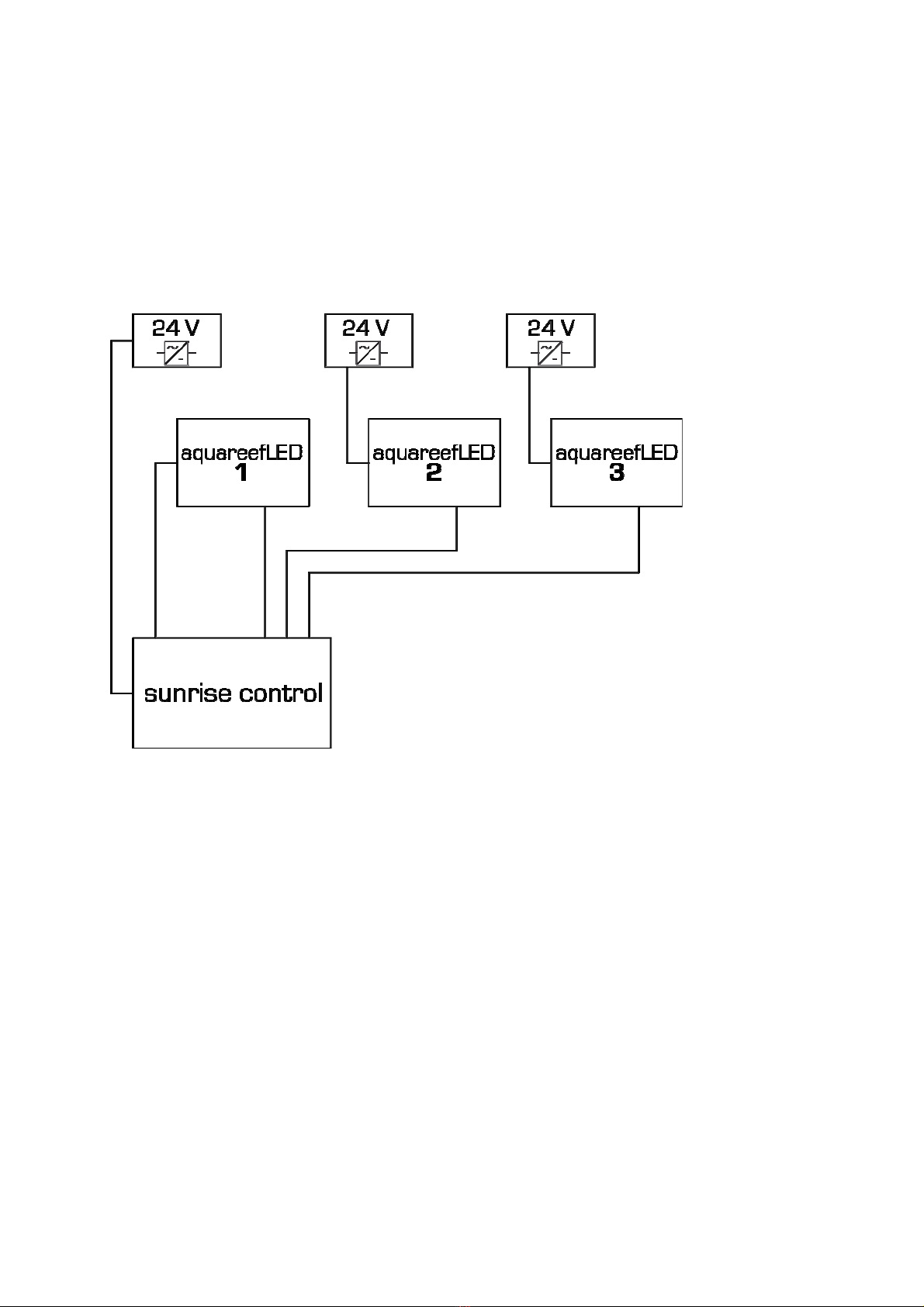

Abb. 7: Anschluss von bis zu drei aquareefLEDs an einer sunrise Control
5. Garantie
AB Aqua Medic GmbH gewährt eine 12-monatige Garantie ab Kaufdatum auf alle Material- und
Verarbeitungsfehler des Gerätes. Als Garantienachweis gilt der Original-Kaufbeleg. Während dieser
Zeit werden wir das Produkt kostenlos durch Einbau neuer oder erneuerter Teile instand setzen
(ausgenommen Frachtkosten). Im Fall, dass während oder nach Ablauf der Garantiezeit Probleme
mit Ihrem Gerät auftreten, wenden Sie sich bitte an Ihren Fachhändler.
Diese Garantie gilt nur für den Erstkäufer. Sie deckt nur Material- und Verarbeitungsfehler, die bei
bestimmungsgemäßem Gebrauch auftreten. Sie gilt nicht bei Schäden durch Transporte oder
unsachgemäße Behandlung, Fahrlässigkeit, falschen Einbau sowie Eingriffen und Veränderungen,
die von nicht autorisierten Stellen vorgenommen wurden.
AB Aqua Medic GmbH haftet nicht für Folgeschäden, die durch den Gebrauch des Gerätes
entstehen.
AB Aqua Medic GmbH -Gewerbepark 24 - 49143 Bissendorf/Germany
- Technische Änderungen vorbehalten – Stand 10/2012

1
sunrise control
Operation manual ENG
In purchasing this PWM timer, you have selected a top quality product. It has been specifically
designed for aquarium use and has been tested by experts.
AB Aqua Medic GmbH
Gewerbepark 24, 49143 Bissendorf, Germany
__________________________________________________________________________________________

2
Programmable light control for aquareefLED (or other units that are controlled by pulse width
modulation)
- four separately programmable and dimmable channels, e. g. for white and blue LEDs and
moonlight and cloud movement
- up to 3 reefLEDs are controllable at the same time
- 10 control programs are pre-programmed and can be changed with the included software
„DimEdit“
- no installation on the PC is required
- a software update is possible online via USB
- 24 V safety voltage
1. Technical Data
Line voltage: 230 Volt/50 Hz (if not stated otherwise on the ID-label).
-safety tension 24 V with external power pack
-computer control with USB connection for timer and dimming
Dimensions:
(L x B x H)
2. Unpacking
On unpacking, please check the lighting system immediately for any damages. In case of any
complaints, please contact your dealer directly.
Included in shipment:
Timer sunrise control
USB stick incl. programs
USB cable
Connection cable
3. Installation
3.1. Program setting
Light control:
-USB-connection for PC (Fig. 1, No. 6)
-Software „DimEdit“ is included, no installation on the PC is required.
-Nine control programs are pre-programmed that can be changed with the included software
„DimEdit“ individually. A software update is possible online.
-Four separately programmable and dimmable channels for white LED’s, blue LED’s, moonlight
und cloud flying.
The lamp is pre-programmed. Changes can be made directly at the clock or by the USB-cable at
the PC. The included USB-stick contains the program for the installation on the computer.
Furthermore, the program is available for download under the following link:
Link for downloading the current software:
http://www.aqua-medic.de/downloads/DimEdit.exe
Link for downloading the ZIP containing the 10 current sample programmes that are already pre-
programmed in the clock.
http://www.aqua-medic.de/downloads/DimFiles.zip

3
3.1.1. Programming via clock
Fig. 1: sunrise control
1. Time display
2. Moon phase
3. Light intensity
4. Programs
5. Light key
6. Socket for USB cable (with inserted plug)
7. Power supply
8. Connection for control cable (3 x available)
The clock lighting can be switched on by the light key (5). By the menu key, the individual
parameters such as time, programs, percentage are reached that can be changed by the + and –
keys.
Nine programs (4) are pre-adjusted that can only be changed at the computer. By the menu
key, the individual programs are reached by pressing the + and – keys. In the same way, time
(1), light intensity in per cent (3) and the respective moon phase (2) can be adjusted. The
brightness of the pre-set program can be changed by the per cent adjustment (3). If it is set
from 100% to 50%, the intensity of light is halved. The percentages given in the program are not
affected by it in detail. The entire program is modified according to the selected proportional
indication.
Also, the data of the moon light control given in the program cannot be changed by the clock.
However, it can be specified which moon cycle is to be present on a selected day. The moon cycle
covers 28 days for the sake of simplicity, which does not correspond precisely to the reality. If one
selects for example day 14, full moon is on the day concerned.

4
Fig. 2: Graphic presentation of the pre-set light programs

5
3.1.2. Programming on the computer
Fig. 3: Program DimEdit (course of program 8)

6
Fig. 4: Opening the programs in DimEdit
The programs in DimEdit can be opened either by one double click of the left mouse
button or by one click and a second click on the button „opening“.
Copy DimEdit as well as the associated programs for the light control of the USB stick provided into
a file on the hard disk of your computer. The program can be started without further installation.
By the button „loading“ the light programs included in delivery (Fig. 4) can be opened. By clicking
and holding the left mouse button, curves can be created. Times and percentages are indicated in
the lower, light blue bar. The program is divided in white, blue, clouds and moon. With 100%,
maximum brightness is shown. During cloud flying, 100% would be the maximum possible cloud
darkening. With the controller for cloud’s speed it can be adjusted how often the random generator
builds new cloud formations.
Description of the programs (Fig. 2):
Program 0:
White starts at 7:30 o’clock with brightness of 32%, reaches 100% at 8:00 o’clock, is dimmed
down at 18:15 o’clock in order to end at 18.45 o’clock. Blue starts at 6:45 o’clock and ends at
19:15 o’clock, the dimming process is the same as with white. No moonlight and no moon phase.
Program 1:
Same as program 0, but other times of start and end than with the blue light.

7
Program 2:
Corresponds to program 1 that was complemented by a moonlight shining constantly with 5%
power during the dark phase.
Program 3:
Same as program 2 but with 10% moonlight.
Program 4:
Same as program 3, but instead of constant moonlight a moon phase with 5%.
Program 5:
Same as program 3, but instead of constant moonlight a moon phase with 10%.
Program 6:
Same as program 2, plus cloud flying between 10:30 and 16:00 o’clock with 12 to 40% cloud
darkening.
Program 7:
Same as program 6, but with 5% moonlight.
Program 8:
Same as program 7, but with a moon phase of 5% (see Fig. 4).
Programme 9:
Without programming.
If there should be full moon on a certain day, this can only be adjusted at the clock (see chapter
3.1.1).
The programs can be changed by loading them with DimEdit, modify and then store them under
the same or a new name.
If the timer sunrise control is connected to the computer via the USB cable provided, this will
appear as separate drive.

8
Fig. 5: sunrise control as drive
If programs were re-created or existing programs modified, they have to be copied on this drive.
4. Connection to the aquareefLED light
Fig. 6: aquareefLED connections
1. Power pack
2. Control cable

9
One light:
The power supply is connected to the sunrise control (Fig. 6, No. 1), the control cable leads from
No. 2 to aquareefLED.
Several lights:
Additional connection cables are available as accessories. The sunrise control has three
connection sockets for control cables. The power supply is connected directly to the second and
third light.
Fig. 7: Connection of up to three aquareefLEDs to one sunrise control

10
5. Warranty
Should any defect in material or workmanship be found within 12 months of the date of purchase
AB Aqua Medic GmbH undertakes to repair or, at our option, replace the defective part free of
charge – always provided the product has been installed correctly, is used for the purpose that was
intended by us, is used in accordance with the operating instructions and is returned to us carriage
paid. The warranty term is not applicable on the all consumable products.
Proof of Purchase is required by presentation of an original invoice or receipt indicating the dealer’s
name, the model number and date of purchase, or a Guarantee Card if appropriate. This warranty
may not apply if any model or production number has been altered, deleted or removed,
unauthorised persons or organisations have executed repairs, modifications or alterations, or
damage is caused by accident, misuse or neglect.
We regret we are unable to accept any liability for any consequential loss. Please note that the
product is not defective under the terms of this warranty where the product, or any of its
component parts, was not originally designed and / or manufactured for the market in which it is
used. These statements do not affect your statutory rights as a customer.
If your AB Aqua Medic GmbH product does not appear to be working correctly or appears to be
defective please contact your dealer in the first instance.
Before calling your dealer please ensure you have read and understood the operating instructions.
If you have any questions your dealer cannot answer please contact us.
Our policy is one of continual technical improvement and we reserve the right to modify and adjust
the specification of our products without prior notification.
AB Aqua Medic GmbH - Gewerbepark 24 - 49143 Bissendorf/Germany
- Technical changes reserved – 10/2012
