LEDspot 100/200 W / 200 W flex
Bedienungsanleitung D
Mit dem Kauf dieser Leuchte haben Sie sich für ein Qualitätsprodukt entschieden. Sie ist von
Fachleuten speziell für den a uaristischen Gebrauch entwickelt und erprobt worden. Hochwertige
Technik und beste Materialien sowie modernes Design gewährleisten, dass Sie lange Freude an
Ihrer A uarienbeleuchtung haben werden.
AB Aqua Medic Gmb
Gewerbepark 24, 49143 Bissendorf, Germany
___________________________________________________________________________________________

2
1. Technische Daten
Netzanschluss: 100 - 240 Volt, 50/60 Hz
Leuchtmittel: 100 W bzw. 200 W LED Chips (12.000 Kelvin oder 6.500 Kelvin, andere Lichtfarben
auf Anfrage), 90° gebündelt (60° Linse als Zubehör erhältlich).
Das Vorschaltgerät ist in einem Gehäuse, spritzwassergeschützt, auf der Leuchte untergebracht.
Der Kühlkörper besteht aus eloxiertem Aluminium. Es wird passiv gekühlt. Durchmesser 32 cm.
Höhe: 100 W = 38 cm, 200 W = 48 cm. Die Leuchte kann an einer Kette aufgehängt oder mit dem
Haltebügel angeschraubt werden.
2. Auspacken
Prüfen Sie die Leuchte nach dem Auspacken auf etwaige Beschädigungen. Bei Beanstandungen
wenden Sie sich bitte unverzüglich an Ihren Fachhändler.
Lieferumfang:
•Leuchte LEDspot mit Haltebügel und zentraler Öse für Kettenaufhängung
•Kabelverbinder für Netzzuleitung und Steuerkabel
3. Sicherheitshinweise
•Die Leuchte ist keine A uarienabdeckung und darf nur über dem A uarium montiert werden. Bei
der Befestigung über dem A uarium darf der Mindestabstand zwischen Leuchte und
Wasseroberfläche 30 cm nicht unterschreiten.
•Bei Betrieb kann das Gehäuse sehr heiß werden: Vorsicht bei Berührung! Zur Reinigung
trennen Sie die Leuchte vollständig vom Netz und lassen sie abkühlen. Anschließend hängen Sie
die Leuchte ab.
•Bei der Reinigung achten Sie darauf, dass keine Feuchtigkeit in das Innere der Leuchte gelangt!
•Achten Sie auf einen ausreichenden Wärmeaustausch! Die Leuchte darf nicht hinter
Verkleidungen oder in Abdeckungen montiert werden. Unzureichende Lüftung führt zu
Überhitzung der Leuchte und Schädigung der elektrischen Bauteile.
•Unternehmen Sie keine eigenen Reparaturversuche, sondern schicken Sie die Leuchte zur
Prüfung, ggfs. mit einer Mängelbeschreibung, ein. Auch defekte LED Chips können nur vom
Fachmann getauscht werden.
•Bei allen Arbeiten an der Leuchte unbedingt Netzstecker ziehen.
4. Installation
Die Leuchte wird mit der Öse an einer Kette an der Decke befestigt oder mit dem Haltebügel
angeschraubt.
5. Linsenwechsel/Lampenwechsel
LEDspot 100 W:
Defekte LED Chips können nur durch einen Fachmann getauscht werden. Die standardmäßig
verbaute 90° Linse kann nachträglich durch eine enger strahlende mit 60° ersetzt werden. Dazu
die Leuchte mit der LED nach oben standsicher platzieren (Abb. 1) und die vier Halteschrauben mit
einem 3 mm Inbusschlüssel (Abb. 2) entfernen. Nun können der Haltering (Abb. 2, Nr. 6) sowie die
Linse (Abb. 3, Nr. 5) mit dem Silikonhalter (Abb. 3, Nr. 4) abgenommen, die Linse kann getauscht
(Silikonhalter umbauen) und das Ganze wieder befestigt werden. Reihenfolge beachten:
Flachdichtung, Passepartout, Aluhaltering, Linse mit Silikonhalter, Haltering.
Verfügbare Ersatzteile: siehe www.a ua-medic.de.

3

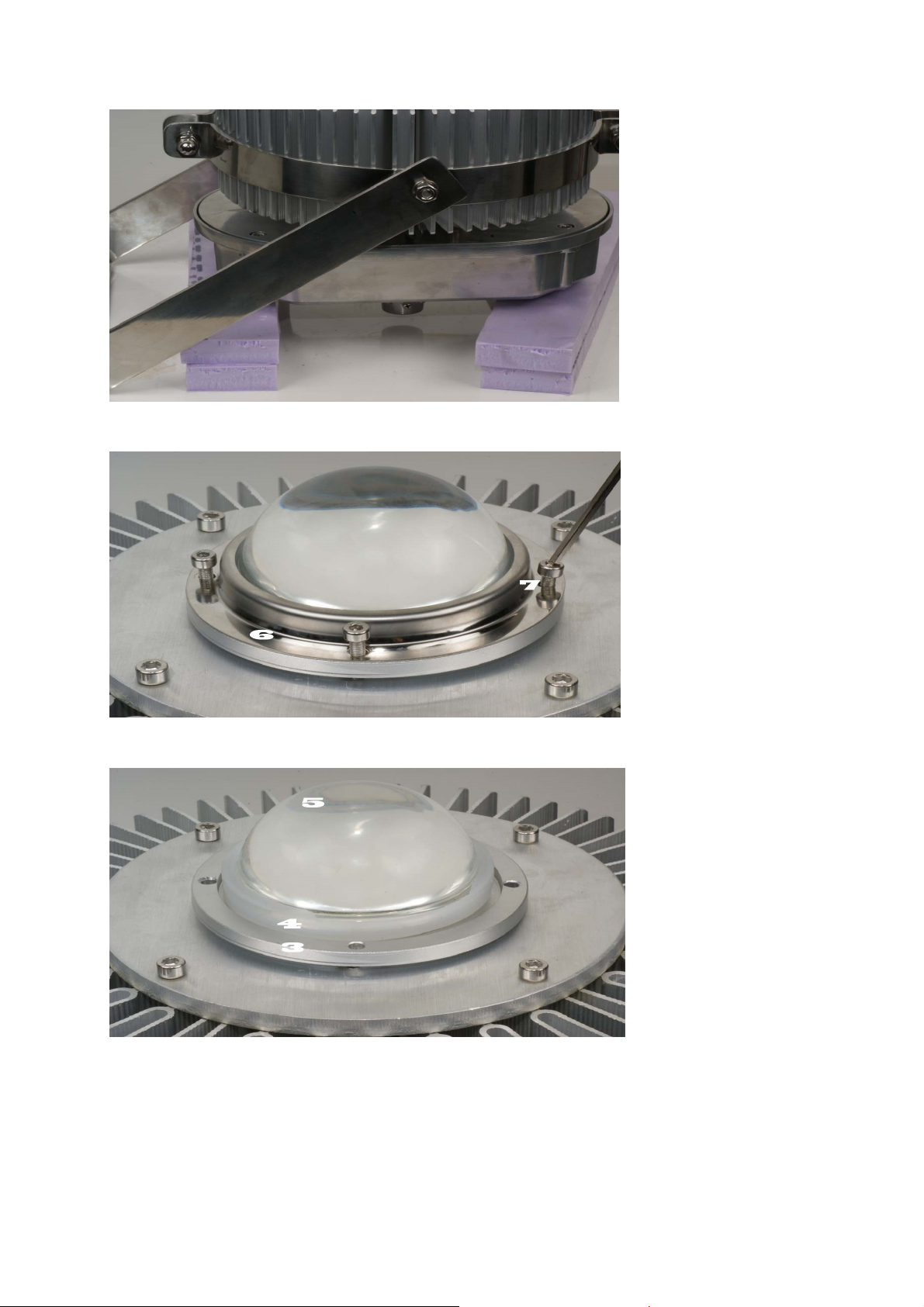

Abb. 1: Leuchte standsicher aufstellen.
Abb. 2: Schrauben (7) mit Inbusschlüssel entfernen. altering (6).
Abb. 3: Aluhaltering (3), Silikonhaltering (4), Linse (5)

4

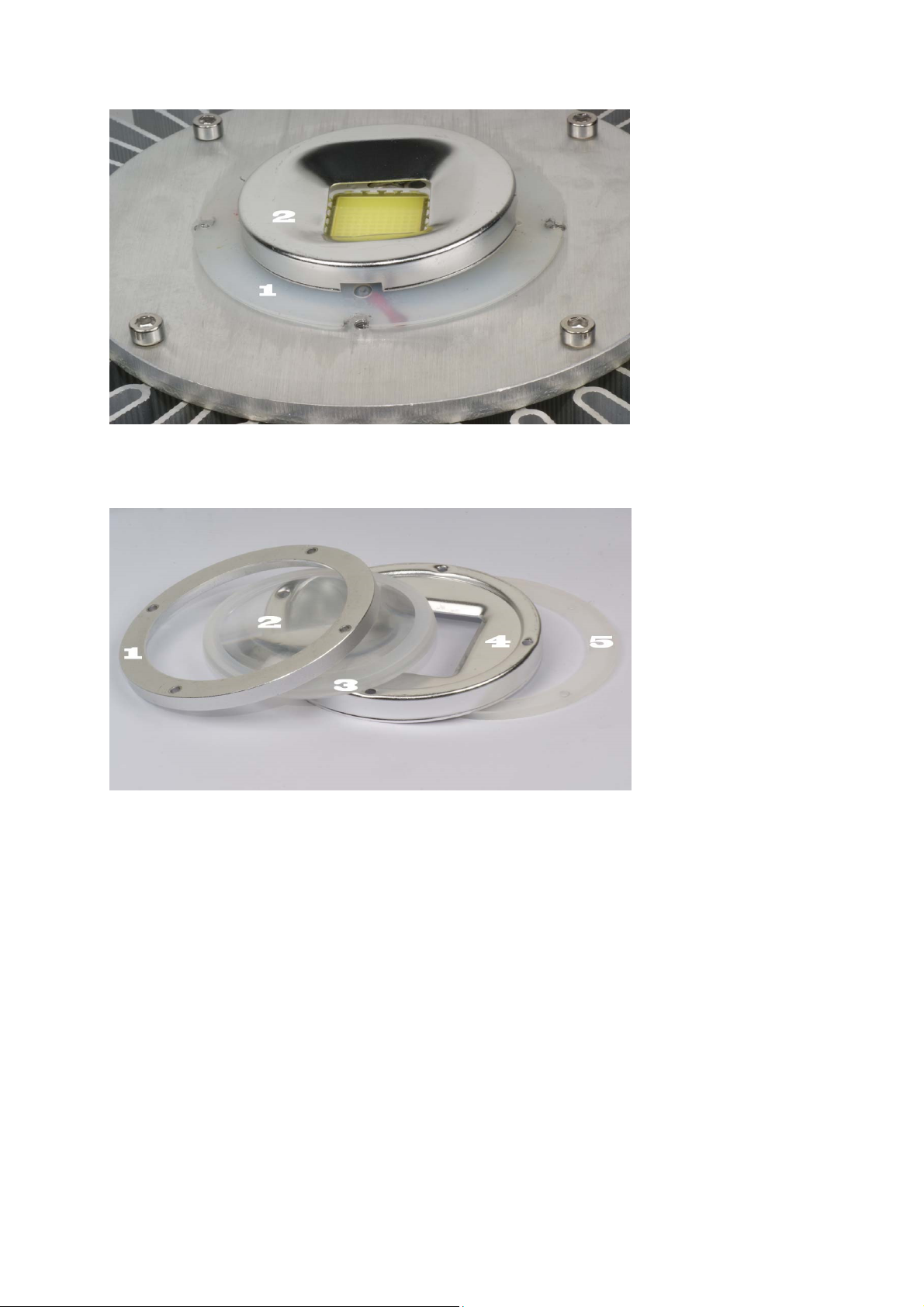

Abb. 4: Flachdichtung (1), Passepartout (2)
LEDspot 200 W:
Abb. 5: Reihenfolge beim 200 W Spot:
1. Haltering
2. Linse
3. Silikonhaltering
4. Passepartout
5. Flachdichtung
6. Elektrischer Anschluss:
Der LEDspot kann zur Automatisierung auch an eine Schaltuhr oder einen PWM Timer
angeschlossen werden, oder über 0 – 10 V angesteuert werden. Ein Netzstecker ist im
Lieferumfang nicht enthalten. Das Kabel für den Netzanschluss und das Steuerkabel kommen oben
aus der Leuchte und dürfen nicht verwechselt werden.
Arbeiten an der Leuchte sollten nur im stromlosen Zustand durchgeführt werden.
Mit Hilfe des Steuergerätes A ua Medic sunrise control können die LEDspots auch gedimmt
werden. Dabei ist zu beachten, dass das Programm invertiert sein muss. Dort, wo 100% Licht
gewünscht sind, muss im Programm 0%, dort, wo das Licht vollständig herunter gedimmt sein soll,
muss 100% eingestellt werden (siehe Abb. 6).

5

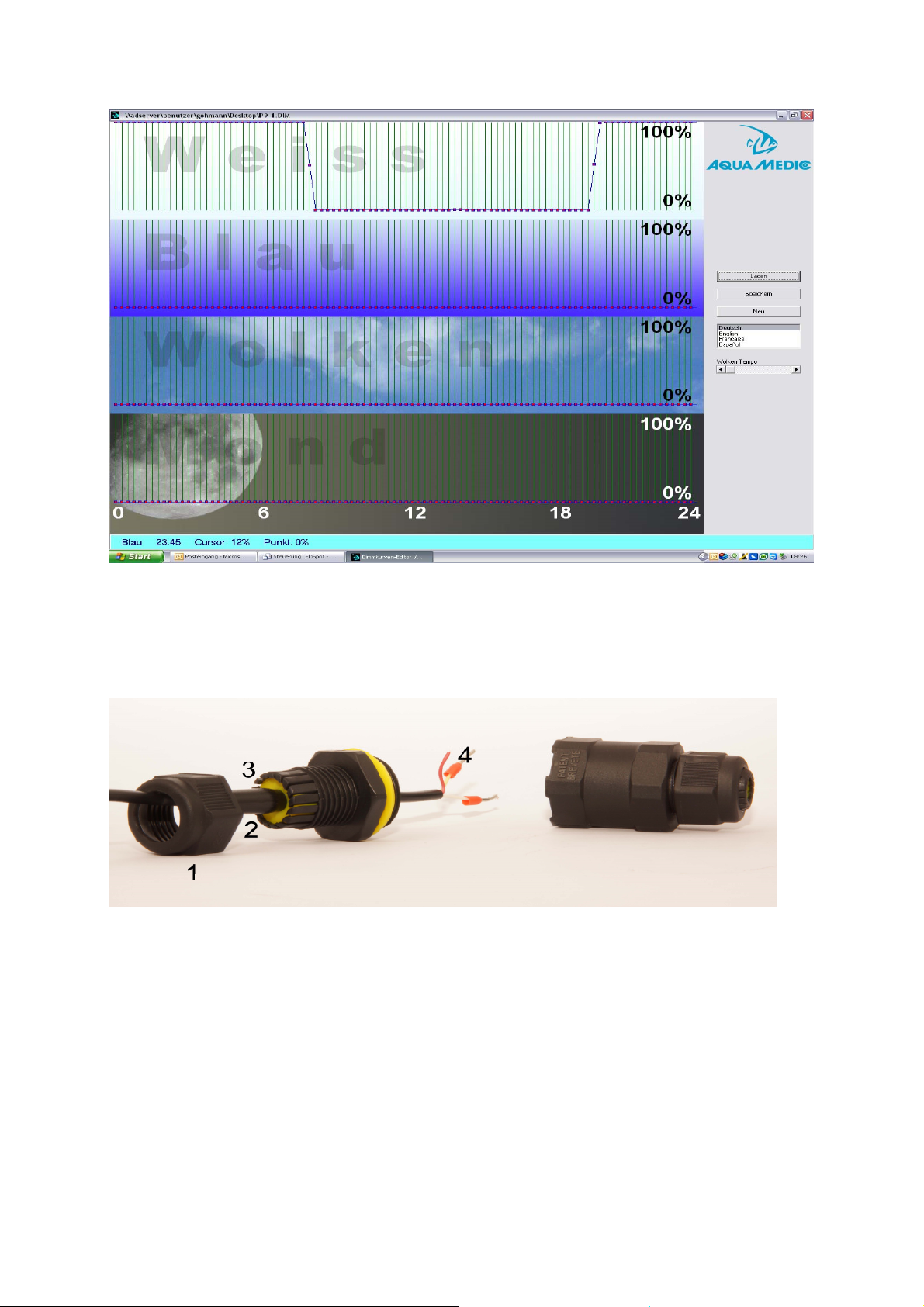

Abb. 6: Beispielprogramm. Es wird nur der „Weiß-Kanal“ verwendet.
Für die Ansteuerung ist ein spezielles Steuerkabel erforderlich. Mit Hilfe der im Lieferumfang des
Spots enthaltenen Muffe und einer Knickschutztülle wird es wasserdicht mit dem Steuerkabel des
Spots verbunden (siehe Abb. 7). Dabei kommt die gelbe Minus-Leitung des Steuerkabels an die
weiße Leitung des LED-Spot Steuerkabels.
Abb. 7: Anschluss des Steuerkabels
1. Überwurfmutter 2. Knickschutztülle 3. Gelbe Dichtung 4. Steuerkabel (gelb = minus)
Der LEDspot 200 W lässt sich aufgrund des darin verbauten Vorschaltgerätes nicht vollständig
herunter dimmen. Deswegen schaltet man mit Hilfe einer zusätzlichen Zeitschaltuhr nach Ablauf
des Programms das sunrise control komplett aus und morgens vor dem Programmstart wieder ein.
Das sunrise control ist mit einer eigenen Stromversorgung ausgestattet.

6
Abb. 8: Mean Well Vorschaltgerät für LEDspot 200 W ( LG-240 ) und 100 W ( LG-120 )
LEDspot 200 W flex: Der LEDspot 200 W flex kann zur Automatisierung auch über die
Steuerleitung mit 0 – 10 V angesteuert werden.
Abb. 9: Kennzeichnung der Anschlüsse LEDspot 200 W flex
7. Wartung und Pflege
Reinigen Sie die Linse im abgekühlten Zustand regelmäßig von Rückständen aus Wasserspritzern
und Verdunstung behutsam mit einem angefeuchteten Tuch. Verwenden Sie niemals zusätzliche
Reinigungs- oder Scheuermittel!

7
8. Garantie
AB A ua Medic GmbH gewährt eine 24-monatige Garantie ab Kaufdatum auf alle Material- und
Verarbeitungsfehler des Gerätes. Als Garantienachweis gilt der Original-Kaufbeleg. Während dieser
Zeit werden wir das Produkt kostenlos durch Einbau neuer oder erneuerter Teile instand setzen
(ausgenommen Frachtkosten). Im Fall, dass während oder nach Ablauf der Garantiezeit Probleme
mit Ihrem Gerät auftreten, wenden Sie sich bitte an Ihren Fachhändler.
Diese Garantie gilt nur für den Erstkäufer. Sie deckt nur Material- und Verarbeitungsfehler, die bei
bestimmungsgemäßem Gebrauch auftreten. Sie gilt nicht bei Schäden durch Transporte oder
unsachgemäße Behandlung, Fahrlässigkeit, falschen Einbau sowie Eingriffen und Veränderungen,
die von nicht autorisierten Stellen vorgenommen wurden.
AB A ua Medic GmbH haftet nicht für Folgeschäden, die durch den Gebrauch des Gerätes
entstehen.
AB Aqua Medic Gmb - Gewerbepark 24 - 49143 Bissendorf/Germany
- Technische Änderungen vorbehalten – Stand 03/2017
Aktuelle Anleitungen stehen zum Download unter www.a ua-medic.de bereit.

8
LEDspot 100/200 W / 200 W flex
Operation manual ENG
In purchasing this LEDspot, you have selected a top uality product. It has been specifically
designed for a uarium use and has been tested by experts. High uality components and latest
technology as well as modern design guarantee for enjoying your a uarium lighting for many
years.
AB Aqua Medic Gmb
Gewerbepark 24, 49143 Bissendorf, Germany
___________________________________________________________________________________________

9
1. Technical Data
Line voltage: 100 - 240 Volt, 50/60 Hz (if not stated otherwise on the ID-label).
Lamps: 100 W resp. 200 W LED chips (12,000 Kelvin or 6,500 Kelvin, other light colours on
re uest), bundled to 90° (60° lens available as accessory).
The electronic ballast is placed in a splash-proofed body on the light. The cooling element is made
of saltwater-resistant anodized aluminium. The cooling is done passively. Diametre: 32 cm. Height:
100 W = 38 cm, 200 W = 48 cm. The spotlight can be hung up with a chain or screwed on with the
holder.
2. Unpacking
On unpacking, please check the light immediately for any damages. In case of any complaints,
please contact your dealer directly.
Included in shipment:
•LEDspot with holder and central loop for hanging up with chain
•Cable link for power supply and control cable
3. Safety advices
•The light cannot be used as a uarium cover. It has to be mounted only above the a uarium. If
it is mounted above the a uarium, the minimum distance between lighting and a uarium must
be at least 30 cm.
•The housing may become hot during operation. Be cautious when touching it! For cleaning,
disconnect the light from the mains and let it cool down. Afterwards, take the light down.
•When cleaning, take care that no humidity enters the interior of the light!
•Pay attention to a sufficient thermal exchange. Keep the ventilation slits always free! Do
not mount the system in enclosures or behind panels. Missing aeration may result in
overheating and damage the electrical components.
•Do not try to repair the light (LEDs, electronic parts). Please send it in for checking, preferably
with a list of defects. Also, broken LED chips can only be exchanged by an expert.
•When working on the light, always pull all power plugs.
4. Installation
The light can be hung up on the central loop with a chain on the ceiling or can be screwed on with
the holder.
5. Changing the lenses / lamps
LEDspot 100 W:
Broken LED chips can only be exchanged by an expert. The standard built-in 90° lens can be
subse uently replaced by a lens with 60°. For this, place the lamp steadily with the LED upward
(Fig. 1) and remove the four screws with a 3 mm Allen screw (Fig. 2). Now, the retaining ring (Fig.
2, No. 6) and the lens (Fig. 3, No. 5) with the silicone holder (Fig. 3, No. 4) can be removed, the
lens can be exchanged (convert the silicone holder) and then the whole spot can be remounted.
Please respect the se uence: flat sealing, passe-partout, aluminium retaining ring, lens with
silicone holder, retaining ring.
Available spare parts: Please refer to www.a ua-medic.de.

10

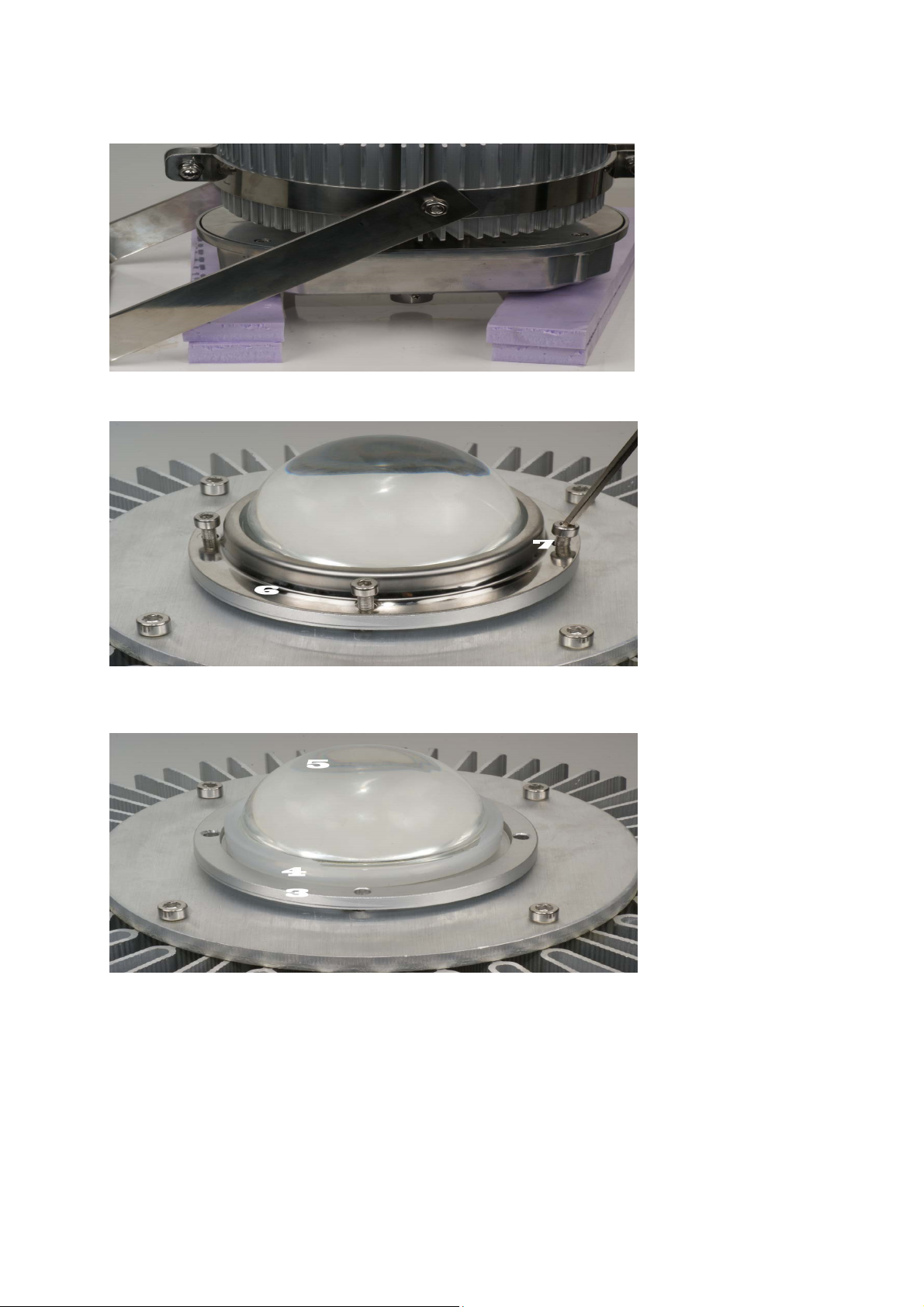

Fig. 1: Place the lamp steadily.
Fig. 2: Remove the screws (7) with an Allen screw. Retaining ring (6).
Fig. 3: Aluminium retaining ring (3), silicone retaining ring (4), lens (5)

11
Fig. 4: Flat sealing (1), passe-partout (2)
LEDspot 200 W:
Fig. 5: Sequence for the 200 W spot:
1. Retaining ring
2. Lens
3. Silicone retaining ring
4. Passe-partout
5. Flat sealing
6. Electric connection:
The LEDspot can be connected to a timeswitch or a PWM timer if automatic operation is desired
or can be controlled by 0 – 10 V. A power plug is not included. The cable for the power supply
and the control cable come out of the light from above and must not be mixed up.
When working on the light, always pull all power plugs!
By using the control unit A ua Medic sunrise control, the LEDspots can be dimmed. Please consider
that the program has to be inverted. Where 100% light is desired, the program has to be set to
0%, where the light should be dimmed down completely, 100% has to be set (see Fig. 6).

12

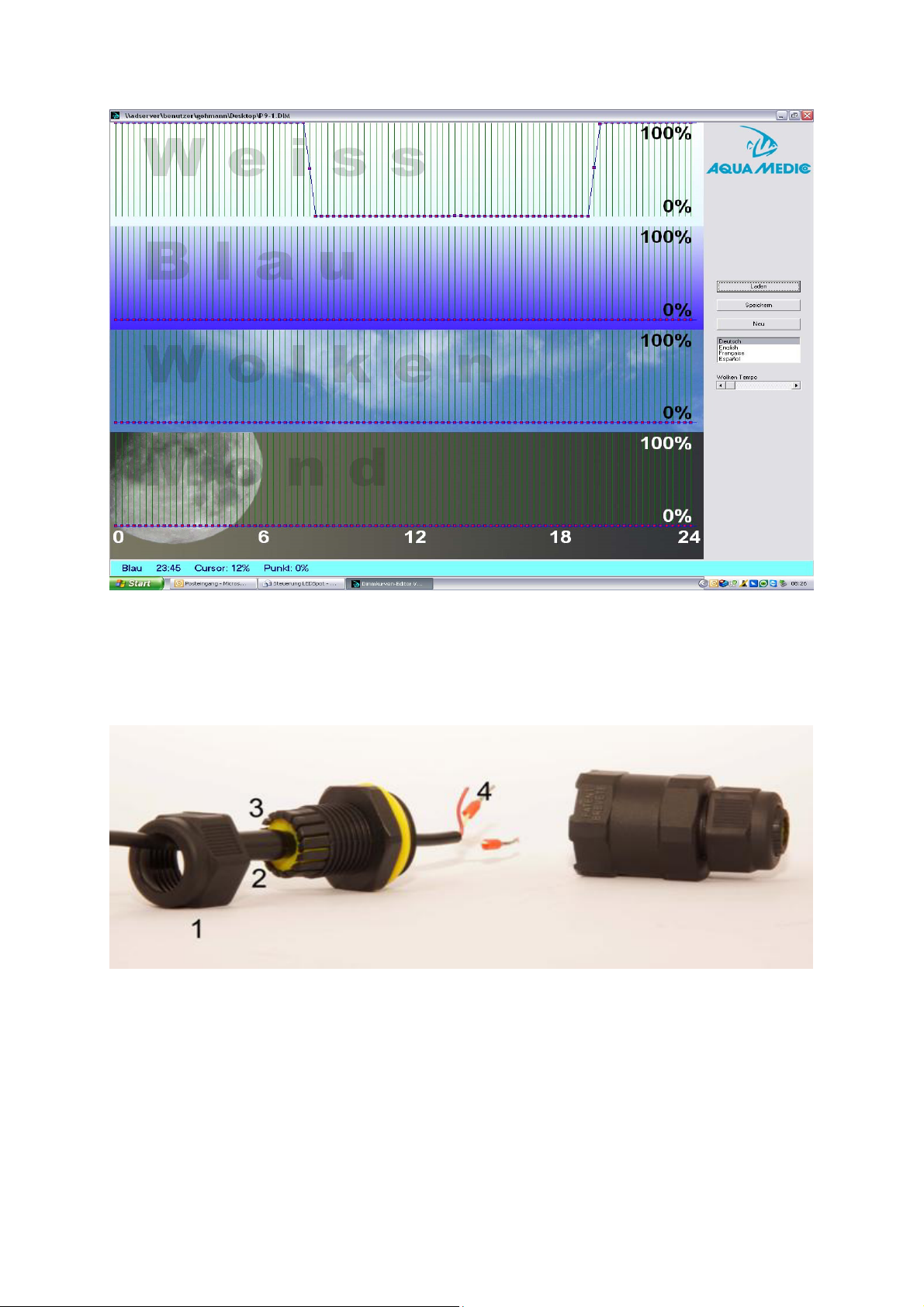

Fig. 6: Program’s example. Only the „white channel“ is used.
A special control cable is re uired for controlling the unit. By using the coupling and protective
rubber sleeve that came with the spot, the control cable is connected waterproof to the control
cable of the spot (see Fig. 7). The yellow minus-line of the control cable has to be connected to the
white line of the LED spot control cable.
Fig. 7: Connecting the control cable
1. Union nut 2. Protective rubber sleeve 3. Yellow sealing 4. Control cable (yellow = minus)
The LED spot 200 W can not be dimmed down completely due to the built-in ballast. Therefore, the
sunrise control has to be switched off completely after the program has ended by an additional
timer. In the morning, it has to be started again before the program starts. The sunrise control is
e uipped with its own power supply.

13

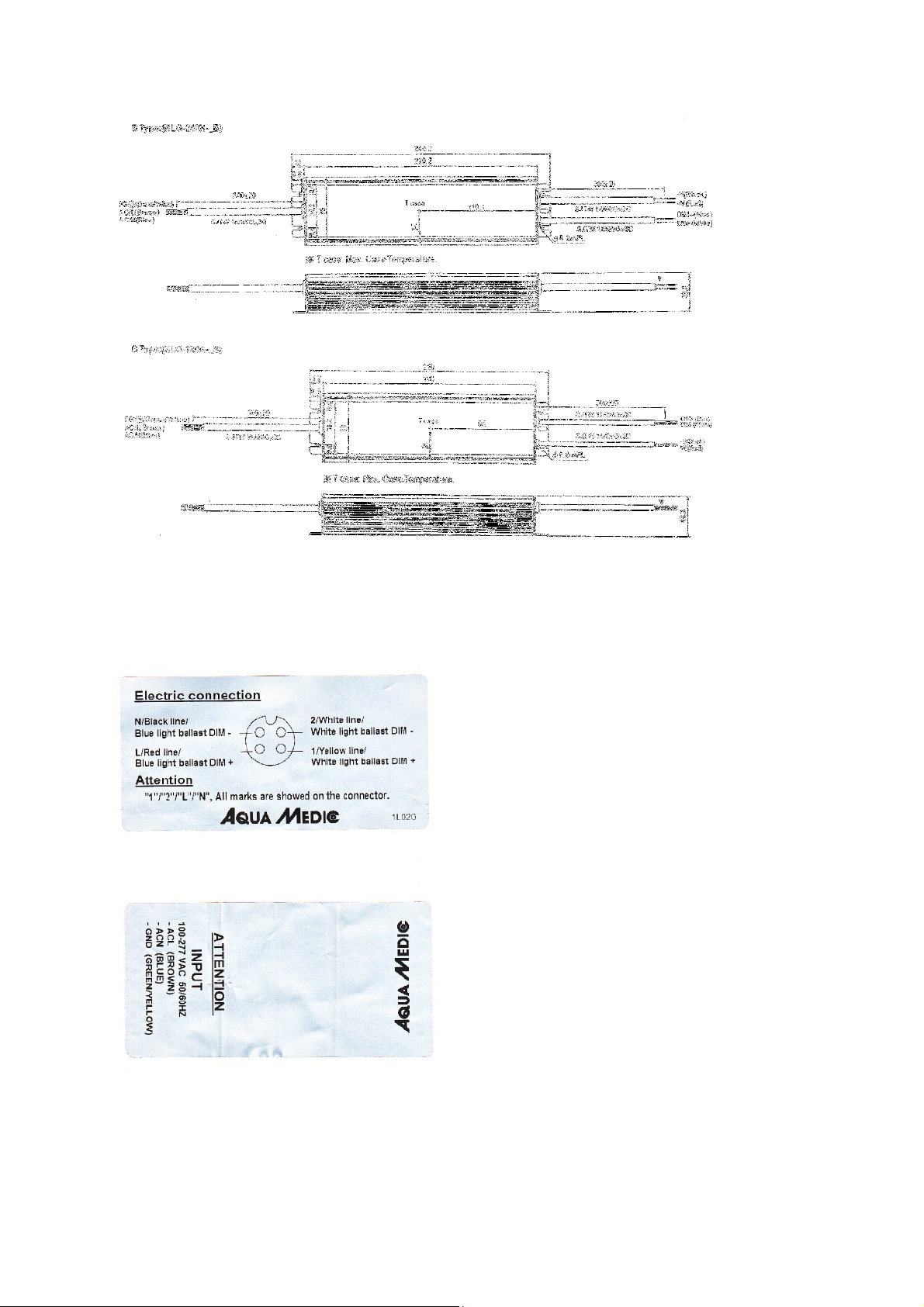

Fig. 8: Mean Well electronic ballast for LEDspot 200 W ( LG-240 ) and 100 W ( LG-
120 )
LEDspot 200 W flex: The LEDspot 200 W flex can also be connected to the control cable
with 0 - 10 V if automatic operation is required.
Fig. 9: Labelling of connections of LEDspot 200 W flex

14
7. Maintenance and Care
Clean the lens regularly (caution: let it cool down first!) from residues of water splashes and
evaporation with a moistened cloth. Never use additional cleansing agents!
8. Warranty
Should any defect in materials or workmanship be found within 24 months of the date of purchase,
AB A ua Medic undertakes to repair, or at our option replace, the defective part free of charge –
always provided the product has been installed correctly, is used for the purpose that was intended
by us, is used in accordance with the operating instructions and is returned to us carriage paid.
Proof of Purchase is re uired by presentation of the original invoice or receipt indicating the
dealer’s name, the model number and date of purchase, or a Guarantee Card if appropriate. This
warranty may not apply if any model or production number has been altered, deleted or removed,
unauthorised persons or organisations have executed repairs, modifications or alterations, or
damage is caused by accident, misuse or neglect. We regret we are unable to accept any liability
for any conse uential loss. Please note that the product is not defective under the terms of this
Warranty where the product, or any of its component parts, was not originally designed and / or
manufactured for the market in which it is used. These statements do not affect your statutory
rights as a customer.
AB Aqua Medic Gmb - Gewerbepark 24 - 49143 Bissendorf/Germany
- Technical changes reserved – 03/2017
Current manuals are available for download at www.a ua-medic.de.

15
LEDspot 100/200 W
Mode d’emploi F
Avec cet achat vous avez ac uis un produit de ualité. Il a été spécialement développé et testé par
des spécialistes pour l’utilisation en a uariophilie. Une techni ue éprouvée et des matériaux
d’excellente ualité ainsi u’un désign moderne vous garantissent un plaisir prolongé concernant
l’éclairage de votre a uarium.
AB Aqua Medic Gmb
Gewerbepark 24, 49143 Bissendorf, Allemagne
__________________________________________________________________________________________

16
1. Données techniques
Raccordement secteur: 100 - 240 Volt, 50/60 Hz
Source d’éclairage: 100 W ou 200 W LED Chips (12.000 Kelvin ou 6.500 Kelvin, autres spectres
de couleur sur demande), faisceau 90° (lentille 60° disponible comme accessoire).
Le ballast électroni ue est placé sur le luminaire dans un boîtier protégé des éclaboussures. Le
dissipateur de chaleur est réalisé en aluminium anodisé. Le refroidissement est passif. Diamètre:
32 cm. Hauteurs: 100 W = 38 cm, 200 W = 48 cm. Il est possible de suspendre le luminaire à une
chaîne ou de le visser avec le cintre de suspension.
2. Déballage
Vérifier le luminaire lors du déballage s’il n’a pas été endommagé. En cas de réclamation veuillez
vous adresser à votre revendeur.
Contenu du colis:
•Luminaire LEDspot avec cintre de suspension et anneau central pour la suspension avec une
chaîne.
•Connecteur de câble pour le réseau d’alimentation et cable de commande.
3. Conseils de sécurité
•Le luminaire ne constitue pas un couvercle pour a uarium et doit être suspendu au dessus de
l’a uarium. Lors de la fixation au dessus de l’a uarium la distance entre le luminaire et
l’a uarium doit être au minimum de 30 cm.
•Lors du fonctionnement le boîtier peut devenir très chaud: Attention en cas de contact! Pour
le nettoyage débrancher complètement le luminaire de la prise secteur et laissez le refroidir.
Décrochez ensuite le luminaire.
•Lors du nettoyage veillez à ce u’aucune humidité ne pénètre à l’intérieur du luminaire!
•Veillez à une élimination correcte de la chaleur! Il est interdit d’installer le luminaire dans
un habillage ou dans un couvercle. Une aération insufisante entraîne une surchaufe du
luminaire et une dégradation des éléments électri ues.
•N’entreprenez pas de réparation à titre personnel, mais renvoyez le luminaire pour vérification,
éventuellement avec une description du défaut. Les Chips LED ne peuvent être remplacés ue
par un professionnel.
•Débranchez absolument le luminaire du secteur lors de toute intervention.
4. Installation
Le luminaire est fixé au plafond avec une chaîne au moyen d’un anneau ou avec le cintre de
fixation.
5. Remplacement de la lentille/remplacement de l’ampoule
LEDspot 100 W:
Les Chips LED défectueux doivent être remplacés par un professionnel. La lentille standard 90°
peut être remplacée par une lentille 60° à flux plus étroit. A cet effet placer le luminaire en position
stable avec la LED vers le haut (photo 1) et retirez les uatre vis de fixation avec une clé
hexagonale de 3 mm (photo 2). Vous pouvez maintenent retirer le cercle de maintien (photo 2, Nr.
6) ainsi ue la lentille (photo 3, Nr. 5) avec le support en silicone (photo 3, Nr. 4), la lentille peut
être remplacée (reconstruire le support silicone) et de nouveau fixer l’ensemble. Respecter l’ordre:
joint plat, passepartout, bague de fixation en aluminium, lentille avec bague de fixation silicone,
bague de fixation.

17
Pièces de rechange disponibles: voir sous www.a ua-medic.de.
Photo 1: Installer le luminaire de façon stable.
Photo 2: Retirer les vis (7) avec une clé hexagonale. Cercle de fixation (6).
Photo 3: Cercle support en aluminium (3), cercle support en silicone (4), lentille (5)

18
Photo 4: Joint plat (1), passepartout (2)
LEDspot 200 W:
Photo 5: Ordre concernant Spot 200 W:
1. Rondelle support
2. Lentille
3. Support silicone
4. Passepartout
5. Join plat
6. Raccordement électrique:
Le LEDspot peut être relié pour automatisation à une minuterie ou un Timer PWM, ou par une
commande 0 – 10 V. Il n’y a pas de prise de courant dans le colis. Le cable pour le racordement
secteur et le cable de commande sortent par le haut du luminaire et ne doivent pas être confondus.
Le luminaire doit être débranché du secteur avant toute intervention.
Il est possible de varier l’intensité des spots LED à l’aide du variateur A ua Medic sunrise control.
Ce faisant il faut veiller à inverser le programme. Là où on souhaite une luminosité à 100%, il faut
régler le programme sur 0%, là où l’intensité lumineuse doit être complètement réduite il faut
régler le programme à 100% (voir photo 6).

19
Photo 6: Exemples de programme. Seul le "Canal blanc" est utilisé.
Pour la commande il faut un cable de commande spécial. A l'aide du manchon compris dans le colis
du spot et d'une protection contre les pliures il est relié de manière étanche avec le spot (voir
photo 7). Le câble jaune moins (minus) du câble de commande est relié au câble blanc du câble de
comande du spot LED.
Photo 7: Raccord de câble de commande
1. Ecrou raccord 2. Manchon de protection anti-pliage 3. Join jaune 4. Câble de commande
(jaune = moins)
Il n'est pas possible de réduire complètement le LEDspot 200 W à cause du régulateur de
puissance incorporé. C'est pour uoi on éteint à l'aide d'une minuterie complémentaire après
écoulement du programme avec un approvisionnement propre en électricité é uipé d'un sunrise
control et on le rallume le matin avant le démarrage du programme. C'est la raison pour la uelle
on arrête complètement le sunrise control à l'aide d'une minuterie supplémentaire et on le remet
en marche le matin avant le démarrage du programme. Le sunrise control est pourvu d'un
approvisionnement électri ue propre.

20

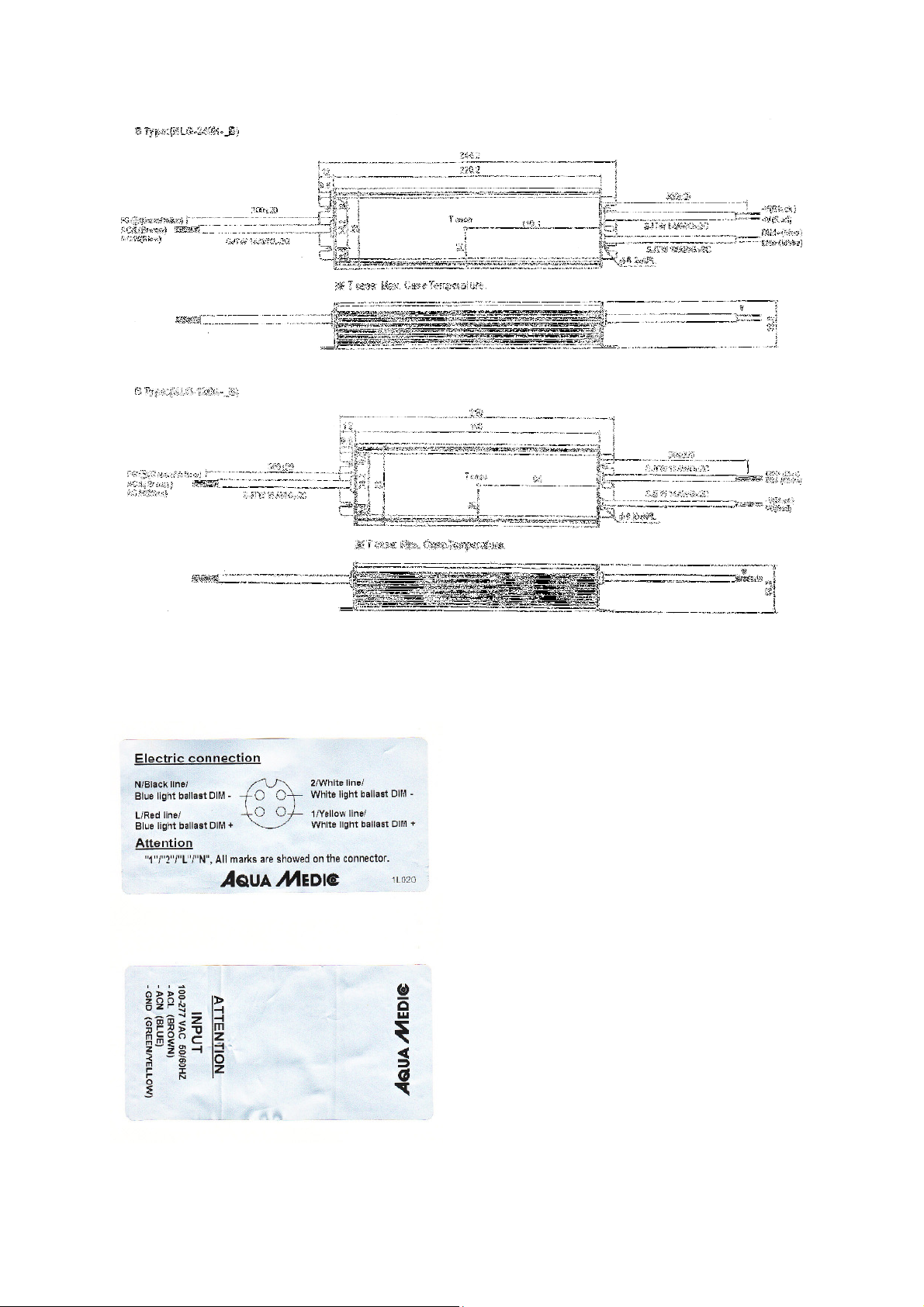

Schéma 1: Ballast Mean Well pour LEDspot 200 W ( LG-240 ) et 100 W ( LG-120 )
LEDspot 200 W flex: Le LEDspot 200 W flex peut être commandé dans le cadre de son
automatisation par le circuit de commande avec 0 – 10 V.
Photo 8: Identification des connexions LEDspot 200 W flex
