Aqua Medic Ocean Light LED User manual

1
Ocean Light LED / twin
Bedienungsanleitung D
Mit dem Kauf dieser Leuchte haben Sie sich für ein Qualitätsprodukt entschieden. Sie ist von
Fachleuten speziell für den a uaristischen Gebrauch entwickelt und erprobt worden. Hochwertige
Technik und beste Materialien sowie modernes Design gewährleisten, dass Sie lange Freude an
Ihrer A uarienbeleuchtung haben werden.
AB Aqua Medic GmbH
Gewerbepark 24, 49143 Bissendorf, Germany
___________________________________________________________________________________________

2
1. Technische Daten
Net anschluss: 100 - 240 V AC, 50 - 60 Hz.
- 3 Watt Hochleistungs-LEDs
- Farbtemperatur 14.000 K
- Sicherheitsspannung 24 V mit externem Netzteil
Versionen:
- Ocean Light LED 18 Watt (2 x 3 Watt blau und 4 x 3 Watt 12.000 K)
Gesamtlumen 1.236, Abmessungen (L x B x H): ca. 300 x 120 x 25 mm
Halterung einstellbar für A uarienlängen 300 – 500 mm Beckenlänge
- Ocean Light LED 36 Watt (4 x 3 Watt blau und 8 x 3 Watt 12.000 K)
Gesamtlumen 2.472, Abmessungen (L x B x H): ca. 600 x 120 x 25 mm
Halterung einstellbar für A uarienlängen 600 – 800 mm Beckenlänge
- Ocean Light LED 54 Watt (6 x 3 Watt blau und 12 x 3 Watt 12.000 K)
Gesamtlumen 3.708, Abmessungen (L x B x H): ca. 900 x 120 x 25 mm
Halterung einstellbar für A uarienlängen 900 – 1.100 mm Beckenlänge
- Ocean Light LED 72 Watt (8 x 3 Watt blau und 16 x 3 Watt 12.000 K)
Gesamtlumen 4.944, Abmessungen (L x B x H): ca. 1.200 x 120 x 25 mm
Halterung einstellbar für A uarienlängen 1.200 – 1.400 mm Beckenlänge
- Ocean Light LED twin 2 x 18 Watt (4 x 3 Watt blau und 8 x 3 Watt 12.000 K)
Gesamtlumen 2.472, Abmessungen (L x B x H): ca. 300 x 210 x 25 mm
Halterung einstellbar für A uarienlängen 300 – 500 mm Beckenlänge
- Ocean Light LED twin 2 x 36 Watt (8 x 3 Watt blau und 16 x 3 Watt 12.000 K)
Gesamtlumen 4.944, Abmessungen (L x B x H): ca. 600 x 210 x 25 mm
Halterung einstellbar für A uarienlängen 600 – 800 mm Beckenlänge
- Ocean Light LED twin 2 x 54 Watt (12 x 3 Watt blau und 24 x 3 Watt 12.000 K)
Gesamtlumen 7.416, Abmessungen (L x B x H): ca. 900 x 210 x 25 mm
Halterung einstellbar für A uarienlängen 900 – 1.100 mm Beckenlänge
- Ocean Light LED twin 2 x 72 Watt (16 x 3 Watt blau und 32 x 3 Watt 12.000 K)
Gesamtlumen 9.888, Abmessungen (L x B x H): ca. 1.200 x 210 x 25 mm
Halterung einstellbar für A uarienlängen 1.200 – 1.400 mm Beckenlänge
Das Gehäuse besteht aus eloxiertem Aluminium. Es wird passiv gekühlt.
2. Auspacken
Prüfen Sie die Leuchte nach dem Auspacken auf etwaige Beschädigungen. Bei Beanstandungen
wenden Sie sich bitte unverzüglich an Ihren Fachhändler.
Lieferumfang:
•Leuchte Ocean Light LED/twin mit Netzteil 24 V DC Output
•A uarienbefestigung
3. Sicherheitshinweise
•Die Leuchte ist keine A uarienabdeckung und darf nur über dem A uarium montiert werden. Bei
Verwendung der Stahlseilaufhängung a uafit 3 (nicht im Lieferumfang enthalten) darf der
Mindestabstand zwischen Leuchte und Wasseroberfläche 30 cm nicht unterschreiten.
•Bei Betrieb kann das Gehäuse heiß werden: Vorsicht bei Berührung! Zur Reinigung trennen
Sie die Leuchte vollständig vom Netz und lassen sie abkühlen. Anschließend hängen Sie die
Leuchte ab.

3
•Bei der Reinigung achten Sie darauf, dass keine Feuchtigkeit in das Innere der Leuchte gelangt!
•Achten Sie auf einen ausreichenden Wärmeaustausch! Die Leuchte darf nicht hinter
Verkleidungen oder in Abdeckungen montiert werden. Unzureichende Lüftung führt zu
Überhitzung der Leuchte und Schädigung der elektrischen Bauteile.
•Unternehmen Sie keine eigenen Reparaturversuche, sondern schicken Sie die Leuchte zur
Prüfung, ggfs. mit einer Mängelbeschreibung, ein. Auch defekte LEDs können nur vom Hersteller
getauscht werden.
•Bei allen Arbeiten an der Leuchte unbedingt Netzstecker ziehen.
4. Installation
Die Leuchte wird entweder mit der nicht im Lieferumfang enthaltenen Stahlseilaufhängung a uafit
3 an der Decke oder mit den im Lieferumfang enthaltenen Halteprofilen am A uarium befestigt.
4.1. Montage Deckenbefestigung (nicht im Lieferumfang enthalten):
Die Stahlseilaufhängung a uafit 3 ist eine elegante und einfache Möglichkeit zur Montage der
Ocean Light LED/twin an der Zimmerdecke.
Die Aufhängung besteht aus je 2 Stück:
1. Deckenbefestigung mit Schrauben und Dübeln, Edelstahlseil, 2,00 m lang, mit Stopper
2. Lampenbefestigungsstück (Seil mit Y-Stück, mit Endhülsen)
Zunächst werden die beiden Deckenbefestigungen (1.1) mit den Dübeln und Schrauben an der
Decke befestigt. Die Muttern für die Befestigung des Y-Stahlseils sind verschiebbar auf der
Oberseite der Leuchte angebracht (Abb. 1, Nr. 1). Sie sollten sich möglichst weit außen befinden.

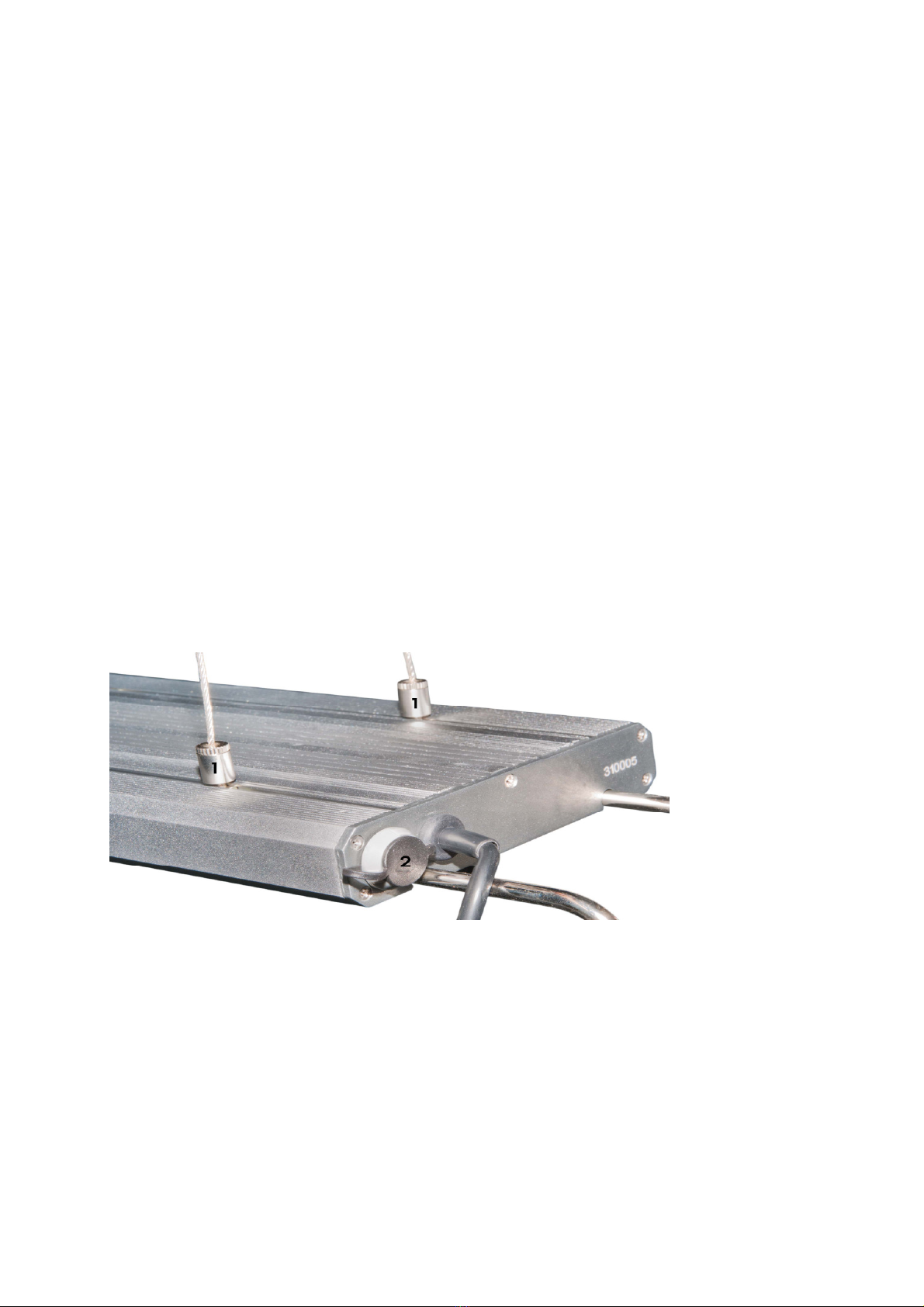

Abb. 1: Ocean Light LED mit Stahlseilaufhängung (1) und Anschlussbuchse für
Steuergerät (2).
Stahlseil:
Das Edelstahlseil wird jetzt durch die Mutter der Deckenbefestigung (1.3) gezogen, so dass der
Stopper (1.2) innen liegt. Die Mutter wird jetzt in die Deckenbefestigung geschraubt, so dass das
Seil nach unten hängt.
Lampenbefestigung:
Das Edelstahlseil wird durch die Lampenbefestigung des Y-Stückes gezogen. Dazu wird es oben
eingeschoben (2.1.1). Es tritt aus der seitlichen Öffnung (2.1.2) wieder aus. Hier wird es so weit
herausgezogen, bis die Leuchte in der gewünschten Höhe über dem A uarium hängt. Sobald die
Lampe ausgerichtet ist, wird die Sicherungsschraube (2.2) angezogen, um ein ungewolltes
Verkippen der Lampe zu verhindern.

4
Lösen der Befestigung:
Die Lampenbefestigung verfügt über einen Rückzugstop, so dass sich das Seil leicht justieren lässt.
Falls Seil nachgegeben werden muss oder die Leuchte abgehängt werden soll, kann mit dem Finger
auf die Fixierungsschraube (2.1.1) gedrückt werden. – Achtung: Leuchte festhalten! Das Seil lässt
sich jetzt wieder aus der Lampenbefestigung herausziehen.
Hängt die Leuchte in der endgültigen gewünschten Höhe, kann das Stahlseil mit einem
Seitenschneider eingekürzt werden.
Achten Sie dabei auf den Mindestabstand von 30 cm ur Wasseroberfläche!

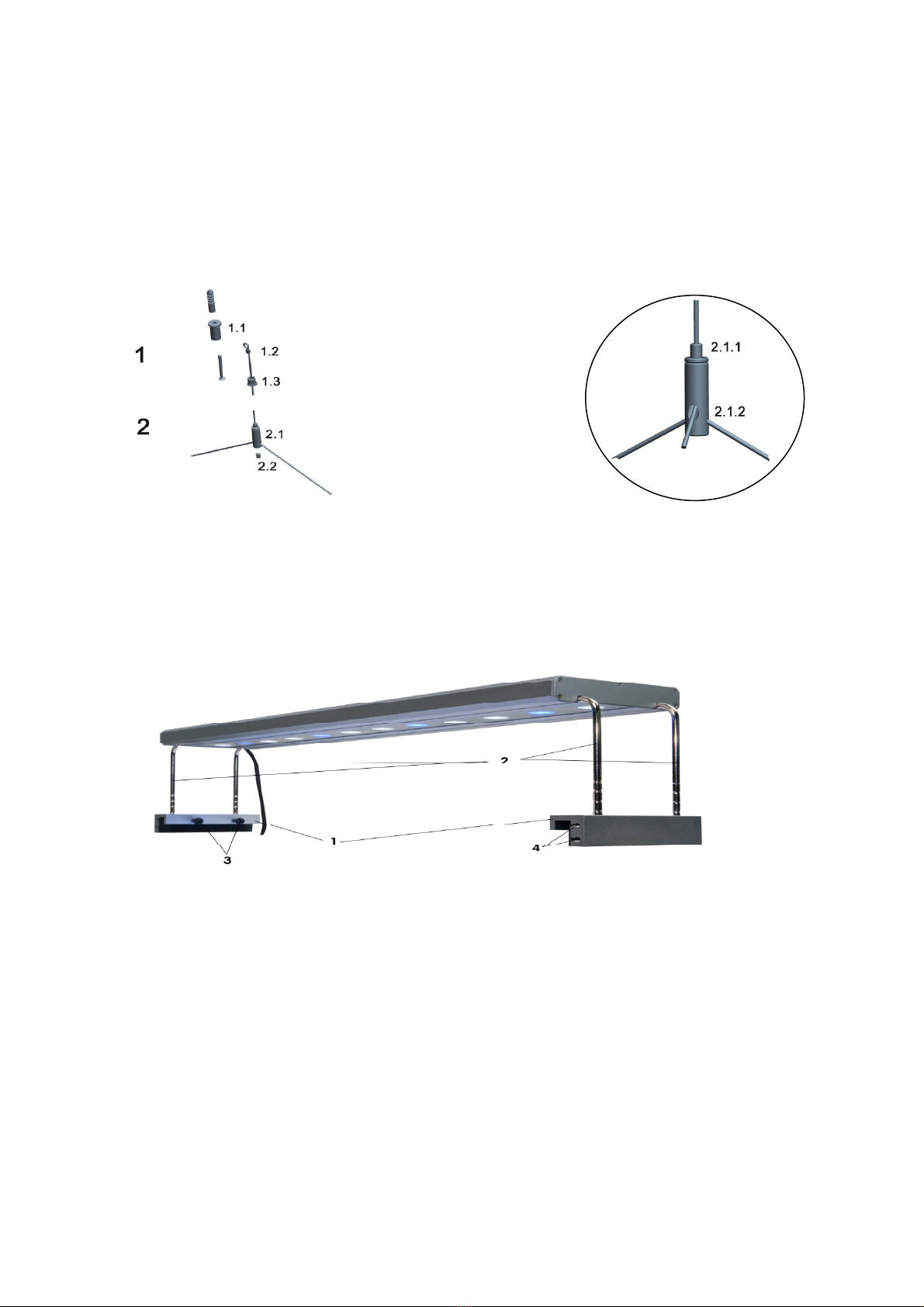

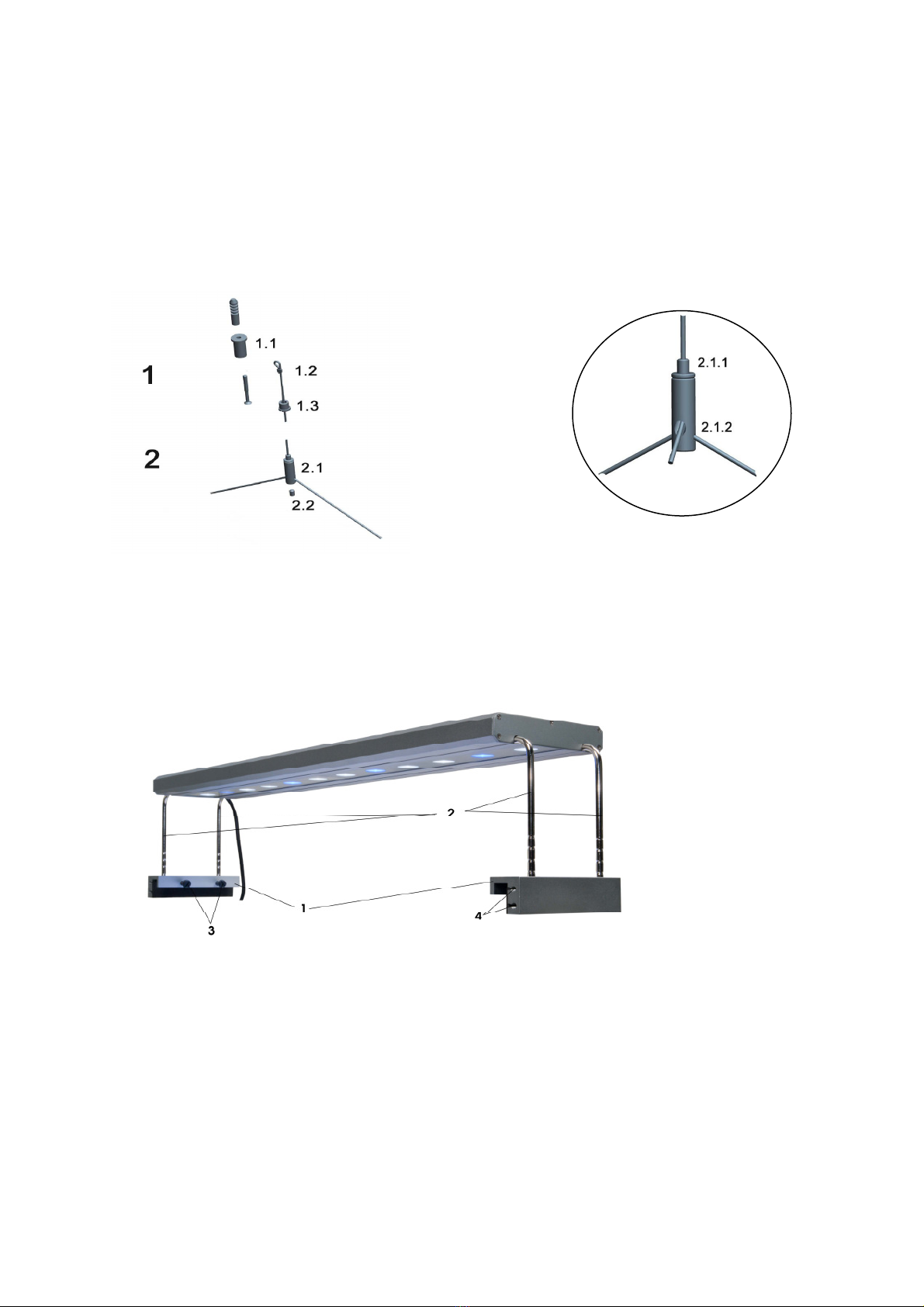

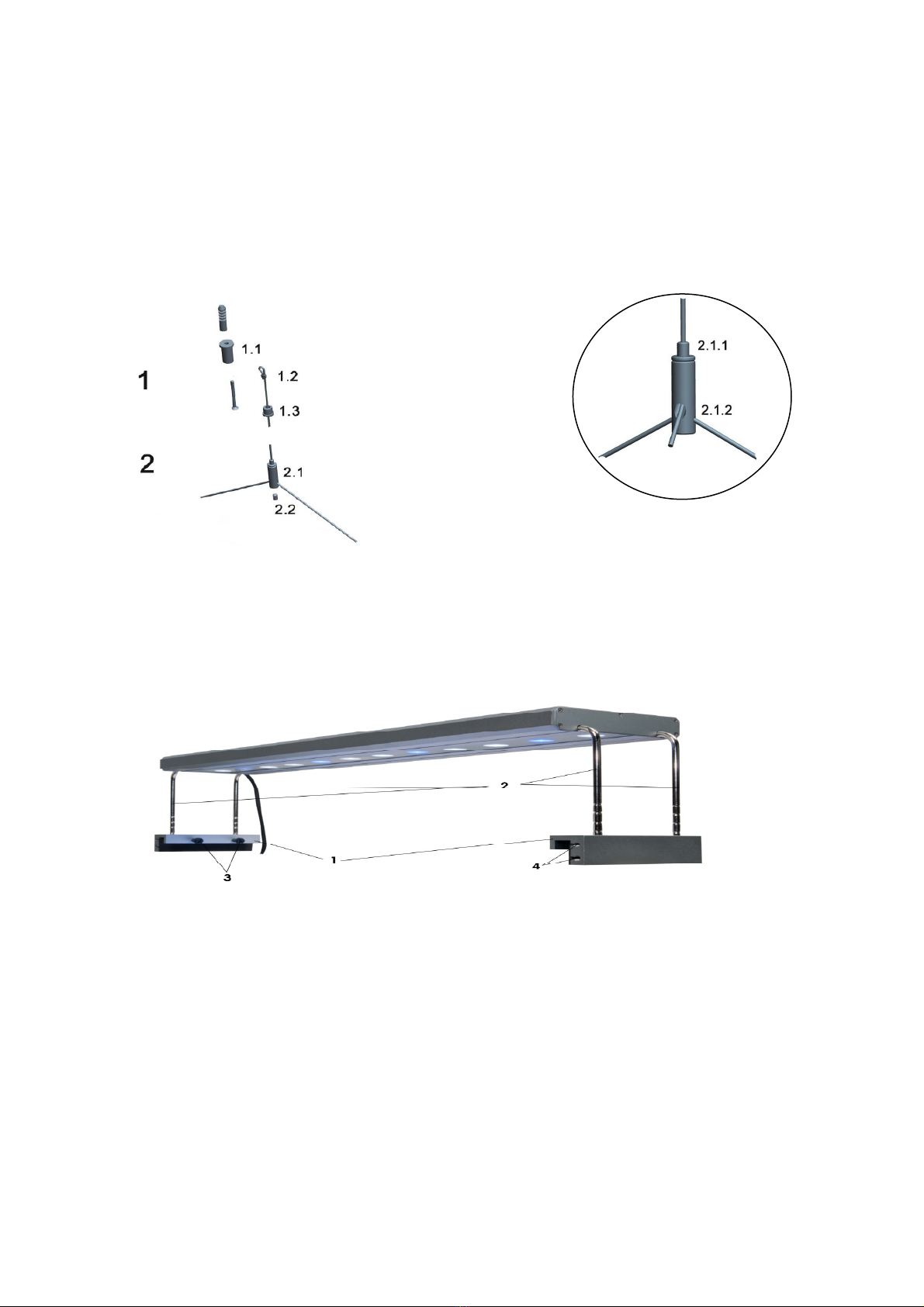

Abb. 2: Stahlseilaufhängung aquafit 3 (Art.-Nr. 80402)
1.1 Deckenaufhängung
1.2 Stopper am Edelstahlseil
1.3 Mutter für Deckenaufhängung
2.1 Lampenbefestigung
2.2 Sicherungsschraube
2.1.1 Fixierungsschraube zum Lösen
2.1.2 Ende des Stahlseils
4.2. Montage Aquarienbefestigung:
Abb. 3: Ocean Light LED mit Aquarienbefestigung
1. Befestigungsprofile
2. Haltewinkel (höhenverstellbar)
3. Befestigungsschrauben für Profile
4. Inbusschrauben zum Feststellen der Haltewinkel
Verfügbare Ersatzteile: siehe www.a ua-medic.de.
Die Haltewinkel (Abb. 3, Nr. 2) werden in die Führungsschienen der Ocean Light LED geschoben.
Danach stellt man die gewünschte Höhe mit Hilfe der Inbusschrauben in den seitlichen Öffnungen

5
(Abb. 3, Nr. 4) der Halteprofile ein. Ein Inbusschlüssel zum Feststellen ist im Lieferumfang
enthalten. Die Profile (3) werden auf die Seitenscheiben des A uariums gesetzt. Den erforderlichen
Abstand erreicht man durch Verschieben der Haltewinkel in den Führungsschienen. Mit Hilfe der
Befestigungsschrauben (Abb. 3, Nr. 3) sorgt man für sicheren Halt.
4.3. Lampenmontage/Lampenwechsel
Defekte LEDs können nur vom Hersteller getauscht werden.
Elektrische Anschlüsse:
Die Ocean Light LED kann an jede Schukosteckdose, zur Automatisierung auch an eine Schaltuhr
angeschlossen werden. In dem Fall werden alle LEDs gleichzeitig an- oder ausgeschaltet.
Eine getrennte Ansteuerung der weißen und blauen LEDs ist mit Hilfe des Steuergerätes sunrise
control möglich. Dieser wird über ein als Zubehör erhältliches Steuerkabel (Art.-Nr.
86604) an die Steuerbuchse (Abb. 1, Nr. 2) der Ocean Light LED angeschlossen.
Bei allen Arbeiten an der Leuchte unbedingt alle Net stecker iehen!
5. Wartung und Pflege
Reinigen Sie die Scheibe im abgekühlten Zustand regelmäßig von Rückständen aus
Wasserspritzern und Verdunstung behutsam mit einem angefeuchteten Tuch. Verwenden Sie
niemals zusätzliche Reinigungs- oder Scheuermittel!
6. Garantie
AB A ua Medic GmbH gewährt eine 24-monatige Garantie ab Kaufdatum auf alle Material- und
Verarbeitungsfehler des Gerätes. Als Garantienachweis gilt der Original-Kaufbeleg. Während dieser
Zeit werden wir das Produkt kostenlos durch Einbau neuer oder erneuerter Teile instand setzen
(ausgenommen Frachtkosten). Im Fall, dass während oder nach Ablauf der Garantiezeit Probleme
mit Ihrem Gerät auftreten, wenden Sie sich bitte an Ihren Fachhändler.
Diese Garantie gilt nur für den Erstkäufer. Sie deckt nur Material- und Verarbeitungsfehler, die bei
bestimmungsgemäßem Gebrauch auftreten. Sie gilt nicht bei Schäden durch Transporte oder
unsachgemäße Behandlung, Fahrlässigkeit, falschen Einbau sowie Eingriffen und Veränderungen,
die von nicht autorisierten Stellen vorgenommen wurden.
AB A ua Medic GmbH haftet nicht für Folgeschäden, die durch den Gebrauch des Gerätes
entstehen.
AB Aqua Medic GmbH - Gewerbepark 24 - 49143 Bissendorf/Germany
- Technische Änderungen vorbehalten – Stand 07/2016

6
Ocean Light LED / twin
Operation manual ENG
In purchasing this unit, you have selected a top uality product. It has been specifically designed
for a uarium use and has been tested by experts. High uality components and newest technology
as well as modern design guarantee that you will enjoy your a uarium lighting for many years.
AB Aqua Medic GmbH
Gewerbepark 24, 49143 Bissendorf, Germany
__________________________________________________________________________________________

7
1. Technical Data
Power requirements: 100 - 240 V AC, 50 - 60 Hz.
- 3 watts high-performance LEDs
- colour temperature 14,000 K
- safety voltage 24 V with external power pack
Versions:
- Ocean Light LED 18 watts (2 x 3 watts blue and 4 x 3 watts 12,000 K)
Total lumen 1,236, dimensions (l x w x h): approx. 300 x 120 x 25 mm
Fitting adjustable for a uaria with 300 – 500 mm length
- Ocean Light LED 36 watts (4 x 3 watts blue and 8 x 3 watts 12,000 K)
Total lumen 2,472, dimensions (l x w x h): approx. 600 x 120 x 25 mm
Fitting adjustable for a uaria with 600 – 800 mm length
- Ocean Light LED 54 watts (6 x 3 watts blue and 12 x 3 watts 12,000 K)
Total lumen 3,708, dimensions (l x w x h): approx. 900 x 120 x 25 mm
Fitting adjustable for a uaria with 900 – 1,100 mm length
- Ocean Light LED 72 watts (8 x 3 watts blue and 16 x 3 watts 12,000 K)
Total lumen 4,944, dimensions (l x w x h): approx. 1,200 x 120 x 25 mm
Fitting adjustable for a uaria with 1,200 – 1,400 mm length
- Ocean Light LED twin 2 x 18 watts (4 x 3 watts blue and 8 x 3 watts 12,000 K)
Total lumen 2,472, dimensions (l x w x h): approx. 300 x 210 x 25 mm
Fitting adjustable for a uaria with 300 – 500 mm length
- Ocean Light LED twin 2 x 36 watts (8 x 3 watts blue and 16 x 3 watts 12,000 K)
Total lumen 4,944, dimensions (l x w x h): approx. 600 x 210 x 25 mm
Fitting adjustable for a uaria with 600 – 800 mm length
- Ocean Light LED twin 2 x 54 watts (12 x 3 watts blue and 24 x 3 watts 12,000 K)
Total lumen 7,416, dimensions (l x w x h): approx. 900 x 210 x 25 mm
Fitting adjustable for a uaria with 900 – 1,100 mm length
- Ocean Light LED twin 2 x 72 watts (16 x 3 watts blue and 32 x 3 watts 12,000 K)
Total lumen 9,888, dimensions (l x w x h): approx. 1,200 x 210 x 25 mm
Fitting adjustable for a uaria with 1,200 – 1,400 mm length
The body is made of anodized aluminium. The cooling is done passively.
2. Unpacking
Control the lighting system immediately after unpacking with respect to any damages. In case of
complaints, please contact your dealer directly.
Included in shipment:
•Ocean Light LED/twin incl. power pack 24 V DC output
•A uaria fixing
3. Safety advices
•The lighting system cannot be used as a uarium cover. It has to be mounted only above the
a uarium. When using the wire suspension a uafit 3 (not included in shipment), the minimum
distance between lighting and a uarium must be at least 30 cm.
•The housing may become hot during operation. Be cautious when touching it! For cleaning,
disconnect the light from the mains and let it cool down. Afterwards, take the light down.

8
•When cleaning, take care that no humidity passes the ventilation slits and enters the interior of
the lighting system!
•Pay attention to a sufficient thermal exchange. Keep ventilation slits always free! Do not mount
the system in enclosures or behind panels. Missing aeration may result in overheating and
damage electrical components.
•Do not try to repair the lighting system. Please send it in for checking, preferably with a list of
defects and a copy of invoice, if applicable. Also, broken LEDs can be exchanged only by the
manufacturer.
•When working on the light, always pull all power plugs.
4. Installation
The light is either mounted with the steel wire suspension a uafit 3 (not included in shipment) on
the ceiling or with the included fittings at the a uarium.
4.1. Mounting of ceiling suspension (not included in shipment):
The wire suspension system a uafit 3 provides a neat and simple method of ceiling mounting of
Ocean Light LED.
The suspension system consists of the following (2 pcs. each):
1. Ceiling suspension incl. screws and plugs, 2 metres of stainless steel incl. stopper
2. Lamp fixing (cable with Y-piece, with end sleeves)
First of all, both the ceiling suspensions (1.1) have to be mounted to the ceiling securely by using
screws and plugs. The nuts for mounting the Y-steel cable are movable mounted on top of the light
(Fig. 1, No. 1). They should be located as far as possible at the outer edge.
Pict. 1: Ocean Light LED with steel wire suspension (1) and connection socket for control
unit (2).
Stainless steel cable:
Now, the stainless steel cable is fed through the nut (1.3) of the ceiling suspension so that the
stopper (1.2) is placed inside the ceiling suspension. The nut is screwed onto the ceiling suspension
allowing the stainless steel cable to hang free.
Fixing of the lamp:
The stainless steel cable is fed through the lamp fitting of the Y-piece from the top (2.1.1). It
comes out of the lateral opening (2.1.2) and then it has to be pulled out and adjusted to the
correct height above the a uarium. When the lamp is levelled, the locking bolt (2.2) is tightened in
order to prevent an unintentional tilting of the lamp.

9
Release the fixing:
The lamp includes a non-return mechanism so that the cable can easily be adjusted. If more cable
is needed or the lamp shall be taken down, press the fixing screw (2.1.1) with your finger. - Note:
Hold the lamp tightly. The stainless steel cable can now be removed from the lamp fixing.
When the lamp is mounted in the correct position, any surplus wire may be cut off with pliers.
Pay attention to the required minimum distance of 30 cm to the water surface!
Pict. 2: Steel wire suspension aquafit 3 (Art.-No. 80402)
1.1 Ceiling suspension
1.2 Stopper at the stainless steel cable
1.3 Nut for ceiling suspension
2.1 Lamp fixing
2.2 Safety bolt
2.1.1 Fixing screw for release
2.1.2 End of cable
4.2. Mounting of the aquarium fitting:
Pict. 3: Ocean Light LED incl. aquarium fitting
1. Fittings
2. Brackets (adjustable in height)
3. Fixing screws for fittings
4. Allen screws for fixing the brackets
Available spare parts: Please refer to www.a ua-medic.de.
The brackets (pict. 3, No. 2) are pushed into the guide rails of the Ocean Light LED. Then, the
re uested height is adjusted by the Allen screws in the lateral openings (pict. 3, No. 4) of the
fittings. An Allen key for locking is included. The fittings (pict. 3, No. 3) are placed on the side
panes of the a uarium. The re uired distance is achieved by moving the brackets in the guide rails.
By using the fixing screws (pict. 3, No. 3) a safe hold is provided.

10
4.3. Assembling/changing the lamp
Broken LEDs can be exchanged only by the manufacturer.
Electric connection:
The Ocean Light LED can be connected to any safety socket or a timer, if automatic operation is
re uired. In case of using a timer, all LEDs will be switched on and off at the same time.
A separate control of white and blue LEDs is possible by using the controller sunrise Control. It
can be connected to the connection socket (pict. 1, No. 2) of the Ocean Light LED by a
control cable that is available as an accessory (Art.-No. 86604).
When working on the light, always pull all power plugs!
5. Maintenance and Care
Clean the glass regularly (caution: let it cool down) from residues of water splashes and
evaporation with a moistened cloth. Never use any additional cleaning agents!
6. Warranty
Should any defect in material or workmanship be found within 24 months of the date of purchase
AB A ua Medic GmbH undertakes to repair or, at our option, replace the defective part free of
charge – always provided the product has been installed correctly, is used for the purpose that was
intended by us, is used in accordance with the operating instructions and is returned to us carriage
paid. The warranty term is not applicable on all consumable products.
Proof of Purchase is re uired by presentation of an original invoice or receipt indicating the dealer’s
name, the model number and date of purchase, or a Guarantee Card if appropriate. This warranty
may not apply if any model or production number has been altered, deleted or removed,
unauthorised persons or organisations have executed repairs, modifications or alterations, or
damage is caused by accident, misuse or neglect. We regret we are unable to accept any liability
for any conse uential loss. Please note that the product is not defective under the terms of this
warranty where the product, or any of its component parts, was not originally designed and / or
manufactured for the market in which it is used. These statements do not affect your statutory
rights as a customer.
If you have any uestions your dealer cannot answer please contact us. We reserve the right to
modify and adjust the specification of our products without prior notification.
AB Aqua Medic GmbH - Gewerbepark 24 - 49143 Bissendorf/Germany
- Technical changes reserved – 07/2016

11
Ocean Light LED / twin
Mode d’emploi F
En effectuant l’achat de cet éclairage vous avez choisi un appareil de ualité. Il a été spécialement
développé pour l’utilisation a uariophile et testé par des professionnels. Une techni ue de ualité
et les meilleurs matériaux ainsi u’un design moderne vous garantissent une joie de longue durée
avec cet éclairage pour a uariums.
AB Aqua Medic GmbH
Gewerbepark 24, 49143 Bissendorf, Allemagne
______________________________________________________________________

12
1. Données techniques
Raccord secteur: 100 - 240 VAC, 50 - 60 Hz.
- 3 Watt Cree LED haute performance
- température de couleur 14.000 K
- tension de sécurité 24 V avec transformateur extérieur
Versions:
-Ocean Light LED 18 Watt (2 x 3 Watt bleu et 4 x 3 Watt 12.000 K)
Rendement total lumen 1.236, dimensions (L x l x H): env. 300 x 120 x 25 mm
Support réglable pour longueur d’a uarium de 300 – 500 mm
- Ocean Light LED 36 Watt (4 x 3 Watt bleu et 8 x 3 Watt 12.000 K)
Rendement total lumen 2.472, dimensions (L x l x H): env. 600 x 120 x 25 mm
Support réglable pour longueur d’a uarium de 600 – 800 mm
- Ocean Light LED 54 Watt (6 x 3 Watt bleu et 12 x 3 Watt 12.000 K)
Rendement total lumen 3.708, dimensions (L x l x H): env. 900 x 120 x 25 mm
Support réglable pour longueur d’a uarium de 900 – 1.100 mm
- Ocean Light LED 72 Watt (8 x 3 Watt bleu et 16 x 3 Watt 12.000 K)
Rendement total lumen 4.944, dimensions (L x l x H): env. 1.200 x 1.200 x 25 mm
Support réglable pour longueur d’a uarium de 1.200 – 1.400 mm
-Ocean Light LED twin 2 x 18 Watt (4 x 3 Watt bleu et 8 x 3 Watt 12.000 K)
Rendement total lumen 2.472, dimensions (L x l x H): env. 300 x 210 x 25 mm
Support réglable pour longueur d’a uarium de 300 – 500 mm
- Ocean Light LED twin 2 x 36 Watt (8 x 3 Watt bleu et 16 x 3 Watt 12.000 K)
Rendement total lumen 4.944, dimensions (L x l x H): env. 600 x 210 x 25 mm
Support réglable pour longueur d’a uarium de 600 – 800 mm
- Ocean Light LED twin 2 x 54 Watt (12 x 3 Watt bleu et 24 x 3 Watt 12.000 K)
Rendement total lumen 7.416, dimensions (L x l x H): env. 900 x 210 x 25 mm
Support réglable pour longueur d’a uarium de 900 – 1.100 mm
- Ocean Light LED twin 2 x 72 Watt (16 x 3 Watt bleu et 32 x 3 Watt 12.000 K)
Rendement total lumen 9.888, dimensions (L x l x H): env. 1.200 x 210 x 25 mm
Support réglable pour longueur d’a uarium de 1.200 – 1.400 mm
Le boîtier est en aluminium anodisé. Elément de refroidissement passif.
2. Déballage
Vérifiez le luminaire, après l’avoir retiré de l’emballage, pour constater pour d’éventuels
dommages. En cas de réclamation veuillez-vous adresser à votre revendeur.
Contenu de la livraison:
•Luminaire Ocean Light LED/twin avec transformateur extérieur 24 VDC Output
•Support de fixation pour l’a uarium
3. Conseils de sécurité
• Le luminaire ne constitue pas un couvercle pour l’a uarium et doit être installé au-dessus de
l’a uarium. Lors de l’utilisation de la suspension par câbles d’acier a uafit 3 (pas compris dans
le contenu) la distance minimale entre le luminaire et la surface de l’eau doit être au minimum
de 30 cm.
• Lors du fonctionnement le boîtier peut devenir relativement chaud: Attention en cas de
contact! Pour le nettoyage déconnectez le luminaire du secteur et laissez le refroidir.
Décrochez ensuite le luminaire.

13
• Veillez lors du nettoyage ue l’humidité ne pénètre pas à l’intérieur du luminaire!
• Veillez à un échange thermi ue suffisant! Il ne faut pas installer le luminaire derrière un décor
ou dans un couvercle. Une aération insuffisante conduit à une surchauffe du luminaire et à un
endommagement des éléments électri ues.
• N’entreprenez pas d’essais de réparation, mais renvoyez le luminaire pour expertise avec une
description du défaut. Des LED défectueux ne peuvent être remplacés ue par le fabricant.
• Pour toute intervention sur le luminaire il faut absolument débrancher le luminaire du secteur.
4. Installation
Le luminaire est fixé au plafond avec une suspension par câbles d’acier, a uafit 3, vendue
séparément, ou avec les pla ues de retenue, fournies dans le contenu, sur l’a uarium.
4.1. Montage de la suspension au plafond (non compris dans le contenu de la livraison)
La suspension par câbles d’acier, a uafit 3, constitue une possibilité élégante et simple pour le
montage du luminaire Ocean Light LED/twin au plafond.
La suspension se compose de deux éléments chacun:
1. Fixation du plafond avec vis et douilles, câbles en acier inoxydables, longueur 2 mètres avec
arrêtoir.
1. Fixation du luminaire (câble avec éléments en Y avec manchon).
Il faut d’abord installer les deux fixations du plafond (1.1) avec les douilles et les vis. Les écrous
pour la fixation du câble sont situés, ajustables, sur le dessus du luminaire (voir photo 1, No. 1).
Ils devraient être placés le plus possible à l’extérieur.
Photo 1: Ocean Light LED avec suspension par câble en acier (1) et un socle pour une
unité de commande (2).
Câble en acier:
Le câble en acier est tiré à travers l’écrou de la fixation au plafond (1.3), de manière à ce ue
l’arrêtoir (1.2) se situe à l’intérieur. Il faut maintenant visser l’écrou dans la fixation de plafond, de
façon à ce ue le câble pende vers le bas.
Fixation du luminaire:
Le câble en acier est tiré à travers la fixation du luminaire de l’élément en Y. Pour cela on le glisse
par le haut (2.1.1). Il ressort de nouveau par l’ouverture latérale (2.1.2). A partir de là on le tire
jus u’à ce ue le luminaire soit suspendu à la hauteur souhaitée au-dessus de l’a uarium. Dès ue
le luminaire est aligné, on serre la vis de sécurité (2.2), afin d’éviter un basculement involontaire
de la lampe.

14
Déserrage de la fixation:
La fixation de la lampe est é uipée d’un système d’arrêt ui permet de régler facilement le câble.
S’il faut rallonger le câble ou ue le luminaire doit être décroché, il est possible d’appuyer avec le
doigt sur la vis de fixation (2.1.1). Attention: bien tenir le luminaire! Il est de nouveau possible de
sortir le câble de la fixation du luminaire en le tirant.
Si le luminaire est accroché à la hauteur souhaitée définitive, il est possible de raccourcir le câble
en acier peut être raccourci avec une pince.
Veille à la distance minimale de 30 cm par rapport à la surface de l’eau!
Photo 2: Suspension, câble en acier aquafit 3 (Réf.-No. 80402)
1.1 Fixation plafond
1.2 Arrêtoir sur le câble d’acier
1.3 Ecrou de la fixation plafond
2.1 Fixation de la lampe
2.2 Vis de sécurité
2.1.1 Vis de fixation de désolidarisation
2.1.2 Extrémité du câble en acier
4.2. Montage sur l‘aquarium:
Photo 3: Ocean Light LED avec le support pour l’aquarium
1. Pla ues de retenue
2. E uerre support (ajustable)
3. Vis de fixation pour profile
4. Vis à six pans creux pour fixation des é uerres supports
Pièces de rechange disponibles: voir sous www.a ua-medic.de.
Les é uerres supports (photo 3, No. 2) sont à insérer dans les rails de guidage de l’Ocean Light
LED. L’hauteur désirée est fixée à l’aide des vis à six pans dans les ouvertures latérales (photo 3,
No. 4) des pla ues de retenue. Une clé à six pans est comprise dans la livraison. Les pla ues
(photo 3, No. 3) sont posées sur les vitres de l’a uarium. L’écart nécessaire s‘obtient en déplaçant
les é uerres dans les rails de guidage. A l’aide des vis de fixations (photo 3, No. 3) on obtient un
plan solide.

15
4.3. Montage de la lampe/changement d’ampoule
Les LED défectueux ne peuvent être remplacés ue par le fabricant.
Raccordement électrique:
Ocean Light LED peut être raccordé à toute prise de courant, pour automatisation aussi avec une
horloge de commande. Dans ce cas, tous les LEDs sont allumés et éteints en même temps.
Une commande individuelle des LEDs blancs et bleus est possible à l’aide d’une unité de contrôle
sunrise control. Cette unité s’accorde avec un câble de commande (Réf.-No. 86604 disponible
comme accessoire) sur un socle de l’Ocean Light LED (photo 1, No. 2).
Lors de toute manipulation du luminaire: le déconnecter absolument du secteur!
5. Entretien et soin
Nettoyer régulièrement la vitre une fois froide des dépôts formés par les éclaboussures d’eau et
l’évaporation soigneusement avec un tissu humide. N’utiliser ni produits de nettoyage ni produits
récurrents!
6. Garantie
AB A ua Medic GmbH donne une garantie de 24 mois à partir de la date d’achat sur tout défaut de
matériau et/ou de fabrication de l’appareil. La facture d’achat (ticket de caisse) sert de preuve.
Durant cette période nous remettons gratuitement (sauf frais de port) en état le produit par la mise
en place de pièces neuves ou rénovées). En ca s de problème durant ou après la garantie avec
votre appareil veuillez vous adresser à votre revendeur.
Cette garantie ne vaut ue pour le premier acheteur. Elle ne couvre ue les défauts de matériau
et/ou de fabrication, ui peuvent se produire lors d’une utilisation normale. Elle n’est pas valable
pour les dommages dus au transport ou une utilisation non conforme, la négligence, une mauvaise
installation ou des manipulations ou des interventions effectuées par des personnes non autorisées.
AB A ua Medic GmbH n’est pas responsbale pour les dégâts collatéraux ui peuvent survenir suite
à l’usage de l’appareil.
AB Aqua Medic GmbH - Gewerbepark 24 - 49143 Bissendorf/Allemagne
- Sous réserve de modifications techni ues – 07/2016

16
Ocean Light LED / twin
Gebruiksaanwij ing NL
Met de aankoop van dit toestel heeft u een kwaliteitsproduct gekozen. Het is ontwikkeld door
professionals specifiek voor het a uarium en getest. Zorgen voor hoogwaardige technologie en de
beste materialen en modern ontwerp dat u het plezier van uw a uarium verlichting zal verlengen.
AB Aqua Medic GmbH
Gewerbepark 24, 49143 Bissendorf, Germany
___________________________________________________________________________________________

17
1. Specificaties
Netaansluiting: 100 - 240 V AC, 50 - 60 Hz.
- 3 Watt hoogwaardinge-LEDs
- Kleurtemperatuur14.000 K
- veiligheids spanning 24 V met externe voeding
Versies:
- Ocean Light LED 18 Watt (2 x 3 Watt blauw en 4 x 3 Watt 12.000 K)
Lumen totaal 1.236, afmeting (L x B x H): ca. 300 x 120 x 25 mm
Verstelbare beugel voor a uarium lengtes 300 – 500 mm a uarium lengte
- Ocean Light LED 36 Watt (4 x 3 Watt blauw en 8 x 3 Watt 12.000 K)
Lumen totaal 2.472, afmeting (L x B x H): ca. 600 x 120 x 25 mm
Verstelbare beugel voor a uarium lengtes 600 – 800 mm a uarium lengte
- Ocean Light LED 54 Watt (6 x 3 Watt blauw en 12 x 3 Watt 12.000 K)
Lumen totaal 3.708, afmeting (L x B x H): ca. 900 x 120 x 25 mm
Verstelbare beugel voor a uarium lengtes 900 – 1.100 mm a uarium lengte
- Ocean Light LED 72 Watt (8 x 3 Watt blauw en 16 x 3 Watt 12.000 K)
Lumen totaal 4.944, afmeting (L x B x H): ca. 1.200 x 120 x 25 mm
Verstelbare beugel voor a uarium lengtes 1.200 – 1.400 mm a uarium lengte
- Ocean Light LED twin 2 x 18 Watt (4 x 3 Watt blauw en 8 x 3 Watt 12.000 K)
Lumen totaal 2.472, afmeting (L x l x H): env. 300 x 210 x 25 mm
Verstelbare beugel voor a uarium lengtes 300 – 500 mm a uarium lengte
- Ocean Light LED twin 2 x 36 Watt (8 x 3 Watt blauw en 16 x 3 Watt 12.000 K)
Lumen totaal 4.944, afmeting (L x B x H): ca. 600 x 210 x 25 mm
Verstelbare beugel voor a uarium lengtes 600 – 800 mm a uarium lengte
- Ocean Light LED twin 2 x 54 Watt (12 x 3 Watt blauw en 24 x 3 Watt 12.000 K)
Lumen totaal 7.416, afmeting (L x B x H): ca. 900 x 210 x 25 mm
Verstelbare beugel voor a uarium lengtes 900 – 1.100 mm a uarium lengte
- Ocean Light LED twin 2 x 72 Watt (16 x 3 Watt blauw en 32 x 3 Watt 12.000 K)
Lumen totaal 9.888, afmeting (L x B x H): ca. 1.200 x 210 x 25 mm
Verstelbare beugel voor a uarium lengtes 1.200 – 1.400 mm a uarium lengte
De behuizing is gemaakt van geanodiseerd aluminium. Het is passief gekoeld.
2. Uitpakken
Controleer de lamp na het uitpakken op eventuele beschadigingen. In geval van klachten neem
dan onmiddellijk contact op met uw dealer.
Leveringsomvang:
•Licht Ocean LED Light / twin met voeding 24 V DC-uitgang
•A uariumbevestiging
3. Veiligheid
•De lamp is niet een a uarium deksel en kan alleen boven het a uarium gemonteerd worden. Bij
gebruik van de draad ophanging a uafit 3 (niet inbegrepen) moet de minimale afstand tussen
licht en water oppervlak niet minder dan 30 cm zijn.
•Voor de bediening de behuizing heet kan worden: Wees voorzichtig bij het aanraken! Om
schoon te maken, koppelt u de verlichting van stroom en laat hem afkoelen. Vervolgens de
verlichting afnemen.

18
•Bij het reinigen, zorg ervoor dat er geen vocht in het binnenste komt van de lamp!
•Zorg voor een voldoende warmte-uitwisseling! De armatuur mag niet achter panelen of
afdekkingen worden geïnstalleerd. Onvoldoende ventilatie oververhitting van de lamp
veroorzaken schade aan de elektrische componenten.
•Probeer niet een eigen reparatie te doen, stuur het licht op voor een controle. Eventueel met
een beschrijving van het defect. Ook defecte led’s kunnen aleen door de fabrikant vervangen
worden.
•Zorg ervoor dat u de stekker uit het stopcontact tijdens alle werkzaamheden aan de lamp.
4. Installatie
De lamp is aangebracht hetzij met de niet-geleverde staal kabelophanging a uafit 3 aan het
plafond of aan de draagprofielen aan het a uarium verstrekt.
4.1. Montage plafong bevestiging (niet inbegrepen):
De staalkabel ophanging a uafit 3 is een elegante en eenvoudige manier om de Ocean Light
LED/twin te monteren aan het plafon.
De ophanging bestaat ui twee stukken:
1. Plafondmontage met schroeven en pluggen, roestvrij staaldraad, 2.00 m lang, met een stop
2. Lamp montage stuk (kabel met Y-stuk, met adereindhulzen)
Eerst worden de twee plafondsteunen (1.1) met pluggen en schroeven aan het plafond bevestigd.
De moeren voor de bevestiging van de Y-vormige stalen kabel verschuifbaar gemonteerd in de
bovenkant van het licht (Afb. 1, nr. 1). Je moet zo veel mogelijk aan de buiten te zijn.
Afb. 1: Ocean Light LED met draad ophangsysteem (1) en een aansluiting voor de
controle-eenheid (2).
Staalkabel:
De roestvrij stalen kabel wordt nu door getrokken de moeder van het plafondbevestiging (1.3)
zodat de stop (1.2) aan de binnenkant ligt. De moeder wordt nu in het plafond geschroefd , zodat
dat deel naar beneden hangt.
Lampen bevestiging:
De roestvrij stalen kabel wordt door de lamp montage van de Y-stuk getrokken. Daarvoor wordt
omhoog ingeduwd (2.1.1). Uit de zijdelingse opening (2.1.2) weer worden getrokken. Hier is het zo
ver verwijderd totdat het licht hangt op de gewenste hoogte boven het a uarium. Wanneer de
lamp is uitgelijnd, wordt de borgschroef (2.2) aangedraaid om onbedoeld kantelen van de lamp te
voorkomen.

19
Het los maken van de montage:
De lamp heeft een terug tocht stop, zodat het koord gemakkelijk kan worden aangepast. Als kabel
moet worden aangepast of de lamp moet worden opgeschort, kan de vinger wijzen naar de
bevestigingsschroef (2.1.1) worden ingedrukt. - Waarschuwing: Licht vasthouden! Het koord kan
worden weer uit de de lampbevestiging worden getrokken. Is het licht in de laatste gewenste
hoogte, de staalkabel kan dan worden ingekort met een zijkniptang.
Besteed aandacht aan de minimale afstand van 30 cm van het wateroppervlak!
Afb. 2: Staaldraad ophanging aquafit 3 (Art.-No. 80402)
1.1 Plafondophanging
1.2 Stoppers op roesvrij stalen kabel
1.3 Moeder voor montage aan plafon
2.1 Lampenbevestiging
2.2 Borgschroef
2.1.1 Befestigingsschroef voor losmaken
2.1.2 Uiteinde staalkabel
4.2. Montage aquarium ophanging:
Afb. 3: Ocean Light LED met quarium bevestiging
1. Bevestigingprofiel
2. Console (hoogteverstelbaar)
3. Bevestingingschroeven voor Profiel
4. Inbus schroeven voor het vast zetten van de console
Voor beschikbare reserve onderdelen, zie de website www.a ua-medic.de.
De console (Afb. 3, nr. 2) worden in de geleiderails van Ocean Light LED geschoven. Vervolgens
op de gewenste hoogte instellen met de inbusbouten in de zijopeningen (Afb. 3, nr. 4) de
vasthoudring. Een inbussleutel voor bevestiging is in levering opgenomen. Het Profiel (Afb. 3, nr.
3) wordt op de zijruiten van het a uarium geplaatst. De vereiste afstand wordt bereikt door
verplaatsing van de beugel in de geleidingsrails. Door middel van de bevestigingsschroeven (Afb.
3, nr. 3) het zorgt voor een goede grip.

20
4.3. Lampmontage/Lampbevestiging
Defecte LEDs kunnen alleen door fabrikant vervangen worden.
Elektrische aansluiting:
De Ocean Light LED kan op iedere Schukostekkerdoor, voor Automatisering op een timer worden
aangesloten. In het geval waarin alle LED's gelijktijdig worden ingeschakeld of uitgeschakeld.
Een aparte bediening van witte en blauwe LED's is mogelijk met behulp van de controller
onsopgang controle. De e is aangesloten via een stuurkabel beschikbaar als accessoire
(Part nr. 86604) aan de controle-aansluiting (Afb. 1, nr. 2) in het Ocean Light LED.
Bij werk aamheden aan het licht moet u alle netsnoeren loskoppelen!
5. Onderhoud en ver orging
Veeg het glas aan de onderzijde regelmatig schoon van opgedroogde resten waterspatten en
verdamping, voorzichtig met een vochtige doek. Gebruik nooit extra schoonmaak of
schuurmiddelen!
6. Garantie
AB A ua Medic GmbH geeft recht op 24 maanden garantie vanaf de aankoopdatum tegen alle
defecten in materiaal of afwerking van het apparaat. Garantie alleen door het bewijs van de
originele aankoopbon. Gedurende deze periode zullen wij het product gratis herstellen door het
installeren van set (exclusief verzendkosten) nieuwe of gereviseerde onderdelen. In het geval dat
er zich problemen voordoen met het apparaat tijdens of na de garantieperiode, neem dan contact
op met uw dealer.
Deze garantie geldt alleen voor de oorspronkelijke koper. Dit geldt alleen voor materiaal-en
fabricagefouten die zich voordoen bij normaal gebruik. Het geldt niet voor schade door transport of
ondeskundig gebruik, verwaarlozing, onjuiste installatie, alsmede interventies en veranderingen die
zijn gemaakt door onbevoegde plaatsen.
AB A ua Medic GmbH is niet aansprakelijk voor enige indirecte schade veroorzaakt door het
gebruik van het apparaat.
AB Aqua Medic GmbH - Gewerbepark 24 - 49143 Bissendorf/Germany
- Technische wijzigingen voor behouden – 07/2016
