Aqua Medic OFB 5000 User manual

1

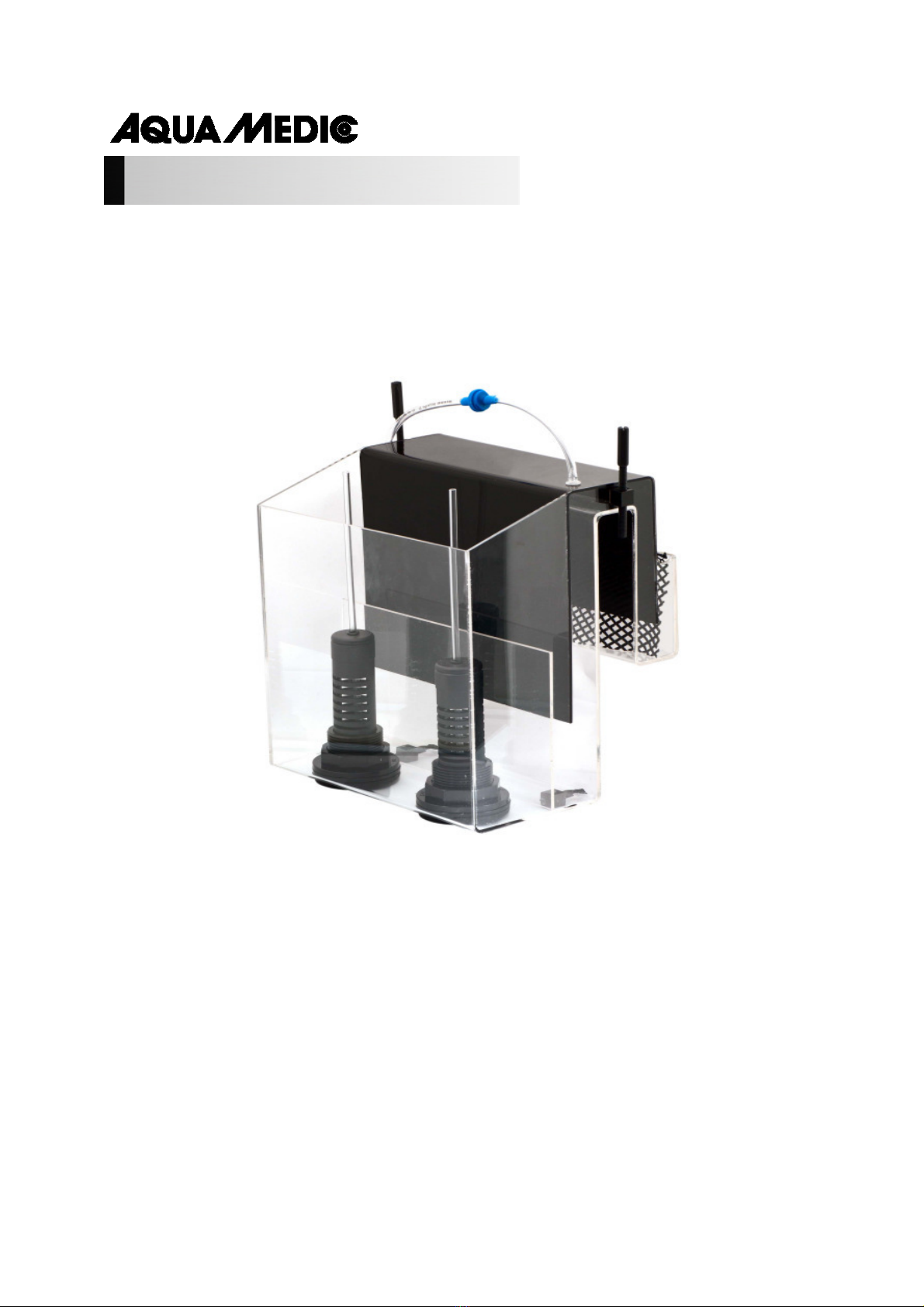

Überlaufkästen OFB 2500 / 5000
Bedienungsanleitung D
Überlaufkasten zur Erzeugung eines Oberflächenablaufes. Mit Hilfe dieses Überlaufkastens kann ein
bestehendes Aquarium ohne Bohrungen an ein offenes nterschrankfiltersystem angeschlossen
werden.
Mit dem Kauf dieses Überlaufkastens haben Sie sich für ein Qualitätsprodukt entschieden. Er ist
speziell für den aquaristischen Gebrauch entwickelt worden und von Fachleuten erprobt. Es können
mwälzraten zwischen Filter und Aquarium von 2.500 l/Std. bzw. 5.000 l/Std. erreicht werden.
AB Aqua Medic Gmb
Gewerbepark 24, 49143 Bissendorf, Germany
___________________________________________________________________

2
1. Allgemeines
Aqua Medic Überlaufkästen sind speziell dazu entwickelt worden, das Oberflächenwasser Ihres
Aquariums abzuziehen. Bevor Sie dieser Anleitung folgen, sollten Sie den Platz des Überlaufkastens
am Aquarium festlegen.
Im Normalfall sollte er soweit wie möglich entfernt vom Zulauf angebracht werden. Sie müssen vor
dem Start auch die Kapazität Ihres Filterbeckens unter dem Aquarium beachten. Wenn Sie den
Überlaufkasten starten, wird Ihr Aquarium bis zur Überlaufkante des Überlaufkastens leer laufen.
Wenn Sie z. B. den Überlaufkasten 1 cm unter der Wasseroberfläche installieren, wird nach dem
Start der oberste cm aus Ihrem Aquarium ablaufen. Bei einem großen Becken kann dies eine
Menge Wasser sein.
2. Lieferumfang
Die Aqua Medic Überlaufkästen OFB 2500 und OFB 5000 bestehen aus:
- dem eigentlichen Überlaufkasten
- dem Schutzgitter
- der Tankverschraubung
- den Einstellknöpfen
OFB 5000 besitzt 2 Tankverschraubungen, OFB 2500 eine.
Abb. 1
1. Überlaufkasten
3. Mutter der Tankverschraubung
4. Gummidichtung
5. Tankverschraubung Abb. 1
3. Installation
1. Schrauben Sie die Tankverschraubung in die Öffnung im Überlaufkasten (s. Abb. 1).
2. Schrauben Sie die 3 Einstellknöpfe an den Überlaufkasten. Befestigen Sie die
Tankverschraubung an den Ablaufschlauch oder an eine feste Ablaufverrohrung.
3. Befestigen Sie den Überlaufkasten an geeigneter Stelle auf Ihrem Aquarium und lassen Sie das
Wasser in die Zulaufkammer fließen (Abb. 2). Mit dem unteren Einstellknopf können Sie jetzt
den Ablaufkasten so fixieren, dass er gerade hängt.
4. Mit den beiden oberen Einstellknöpfen können Sie die Höhe des Ablaufkastens so fixieren, dass
sich die der Überlaufkante 5 - 8 mm unter dem Wasserspiegel befindet. Verschieben Sie das
Schutzgitter so, dass keine Fische in den Ablaufkasten gelangen können.
5. Füllen Sie die Kammer vor dem Ablauf mit Aquarienwasser (Abb. 3). Zum Start des Überlaufes
muss die Luft aus dem Überlaufkasten gesaugt werden. Dazu wird am oberen Anschlussnippel
ein Luftschlauch angeschlossen und dieser entweder an eine Strömungspumpe (s. Abb. 4)
angeschlossen oder abgesaugt.
4. Entlüftung
Folgende Möglichkeiten gibt es, um den Überlaufkasten zu entlüften:
1. Verbinden Sie den Luftschlauch mit dem Ansaugstutzen einer Strömungspumpe im Becken
(nicht der Förderpumpe). Dies ist die sicherste Möglichkeit.
2. Saugen Sie am Luftschlauch, bis Wasser fließt und legen Sie das Ende des Schlauches unten in
das Filterbecken. Das Filterbecken sollte mind. 60 cm unter dem Aquarienniveau stehen.
Dieses Verfahren ist so lange sicher, wie es nicht zu einem Ausfall der Förderpumpe kommt.

3
3. Saugen Sie am Luftschlauch. Wenn Wasser kommt und die gesamte Luft entwichen ist,
verschließen Sie den Schlauch. Sie müssen in diesem Falle den Überlaufkasten regelmäßig 2
mal wöchentlich kontrollieren und Luft, die sich im Überlauf angesammelt hat, entfernen. Dazu
wird der Schlauch kurz geöffnet und unter Niveau gehalten, bis die Luft entwichen ist und
Wasser austritt. Ist die Verbindung zwischen Zulaufkammer und Ablauf entlüftet, ist der
Überlaufkasten in Funktion.

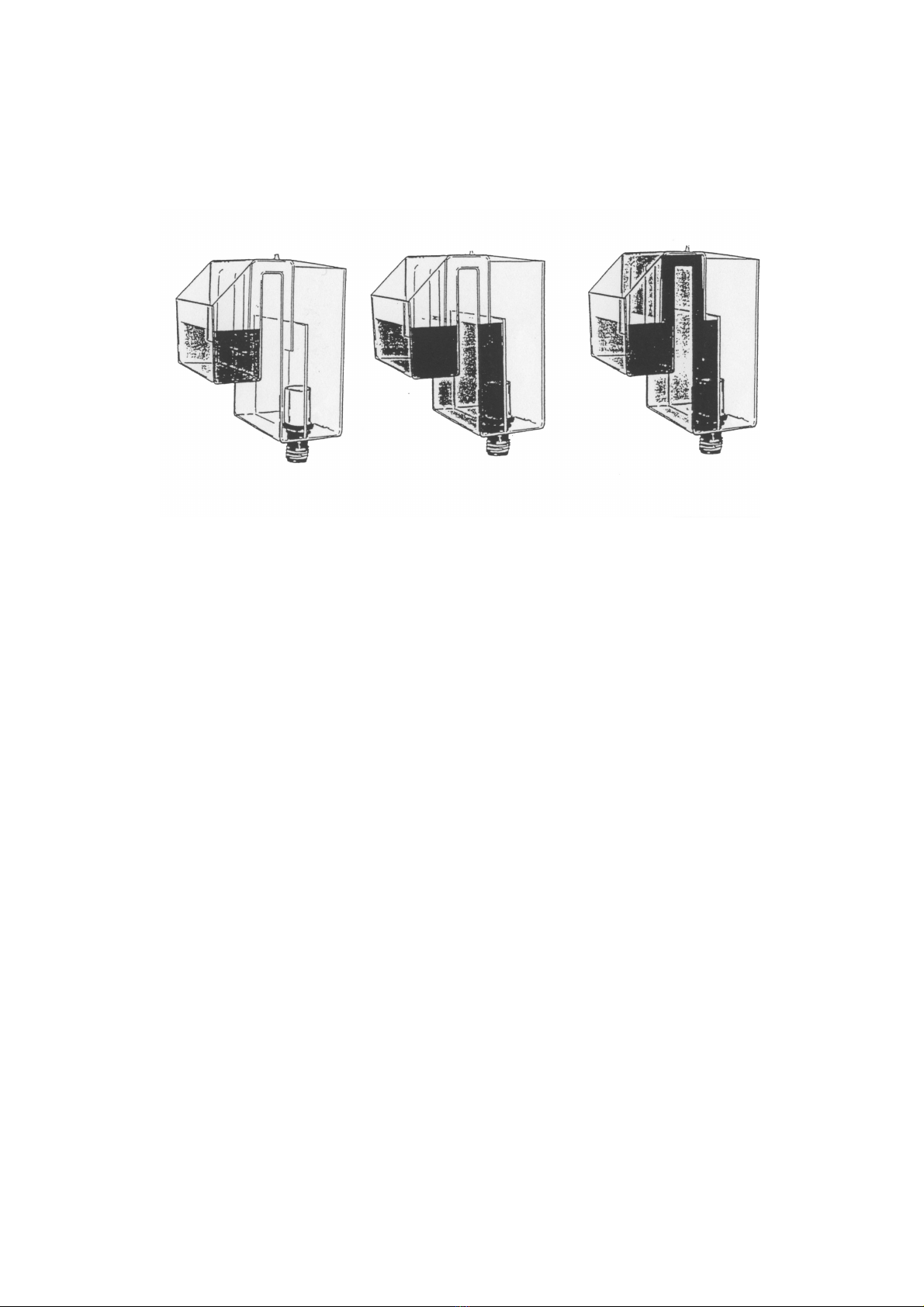

Abb. 2 Abb. 3 Abb. 4
5. Garantie
AB Aqua Medic GmbH gewährt eine 12-monatige Garantie ab Kaufdatum auf alle Material- und
Verarbeitungsfehler des Gerätes. Als Garantienachweis gilt der Original-Kaufbeleg. Während dieser
Zeit werden wir das Produkt kostenlos durch Einbau neuer oder erneuerter Teile instand setzen
(ausgenommen Frachtkosten). Im Fall, dass während oder nach Ablauf der Garantiezeit Probleme
mit Ihrem Gerät auftreten, wenden Sie sich bitte an Ihren Fachhändler.
Diese Garantie gilt nur für den Erstkäufer. Sie deckt nur Material- und Verarbeitungsfehler, die bei
bestimmungsgemäßem Gebrauch auftreten. Sie gilt nicht bei Schäden durch Transporte oder
unsachgemäße Behandlung, Fahrlässigkeit, falschen Einbau sowie Eingriffen und Veränderungen,
die von nicht-autorisierten Stellen vorgenommen wurden.
AB Aqua Medic GmbH haftet nicht für Folgeschäden, die durch den Gebrauch des Gerätes
entstehen.
AB Aqua Medic Gmb - Gewerbepark 24 - 49143 Bissendorf/Germany
- Technische Änderungen vorbehalten - 12/2013

4

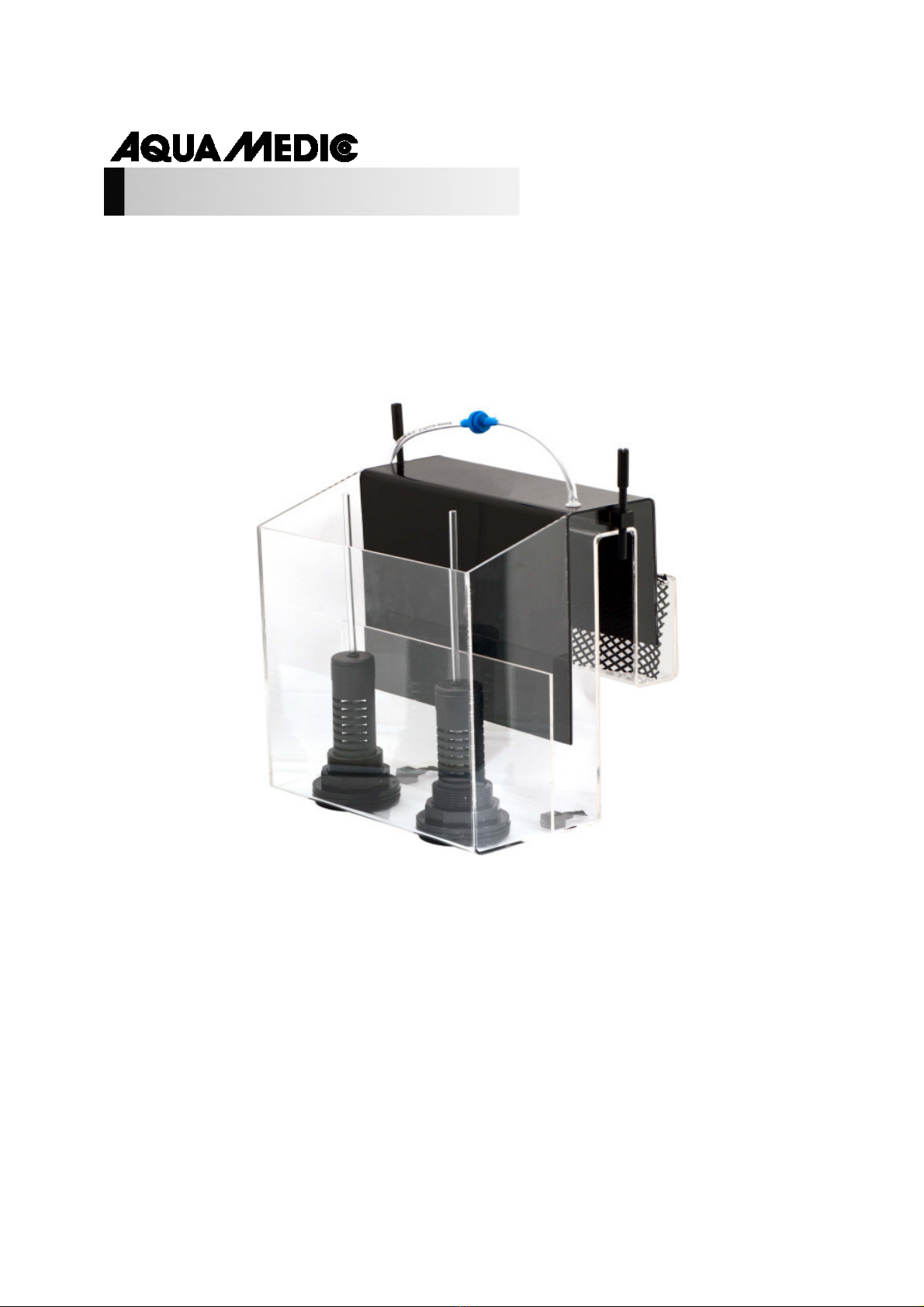

Overflow boxes OFB 2500 / 5000
Operation manual ENG
Overflow box to skim the surface water layer of your aqaurium. With this overflow box, an existant
aquarium can be connected to an open filter system mounted under the aquarium without any
drilling.
With the purchase of this overflow box, you have selected a top quality product. It has been
specifically designed for aquaristic purposes and has been tested by experts. Circulating rates of
2,500 l/h (C 2500) resp. 5,000 l/h (C 5000) between filter and aquarium can be achieved.
AB Aqua Medic Gmb
Gewerbepark 24, 49143 Bissendorf, Germany
___________________________________________________________________

5
1. Basics
Aqua Medic Overflow boxes are specifically designed to skim the surface water layer of your
aquarium. Before following the instructions below, you need to decide where to position the unit.
Normally, it should be placed as far away from the inflow as possible. Also, before starting, you
need to check the capacity of the tank of the filter system below your aquarium. When you initially
start the overflow box, it will drain water from your aquarium to the height of the front edge of the
outflow box. For example, if you place the outflow box 1 cm below the surface, the top cm of water
from your aquarium will initially drain out until the flow stops. If you have a large aquarium, this
might be a lot of water.
2. Product description
The Aqua Medic Overflow Boxes OFB 2500 and OFB 5000 consist of:
- overflow box
- safety guard
- bulkhead fitting
- adjusting knobs
OFB 5000 has 2 bulkhead fittings, OFB 2500 has only one.
Fig. 1
1. Overflow box
3. Nut for bulkhead fitting
4. Rubber seal
5. Bulkhead fitting Fig. 1
3. Installation
1. Screw bulkhead fitting into the hole in the bottom of the overflow box (see Fig. 1).
2. Screw the three adjusting knobs on the overflow box. Connect bulkhead fitting to the outflow
hose or to a fixed outflow piping system.
3. Fix unit in appropriate position on your aquarium and allow water to fill the front chamber
(Fig. 2). With the bottom adjusting knob, you can adjust the unit so that it is parallel to the
tank.
4. Adjust the unit’s height by using the top two adjusting knobs so that the height of the overflow
edge is 5 - 8 mm below the water level. Move safety guard that way that no fish could enter
the overflow box.
5. Fill front chamber with aquarium water (Fig. 3). To start the overflow, draw air out of the
overflow box. This can be done by connecting an air tube to the nipple on top of the unit. The
air can be removed by either connecting the tube with a powerhead pump or by sucking on it
until flow starts (Fig. 4).
4. Ventilation
To ventilate the overflow, there are the following possibilities:
1. Connect the air tube to the venturi nipple of a powerhead pump (not a circulation pump) in
your aquarium. This is the most safety way.
2. Suck on air tube until water flows and place the tube’s end into the tank. The tank should be
placed at least 60 cm below aquarium level. This procedure is safe as long as the circulation
pump does not break down.

6
3. Suck on air tube. When water flows and the air is completely gone, plug the tube. In case of
using this method, you have to control the overflow box twice a week and to remove air which
builds up in the top of the overflow. This can be done by opening the tube and holding it under
level until air escapes and water comes out. If the connection between front chamber and
outflow is ventilated, the overflow is in operation.

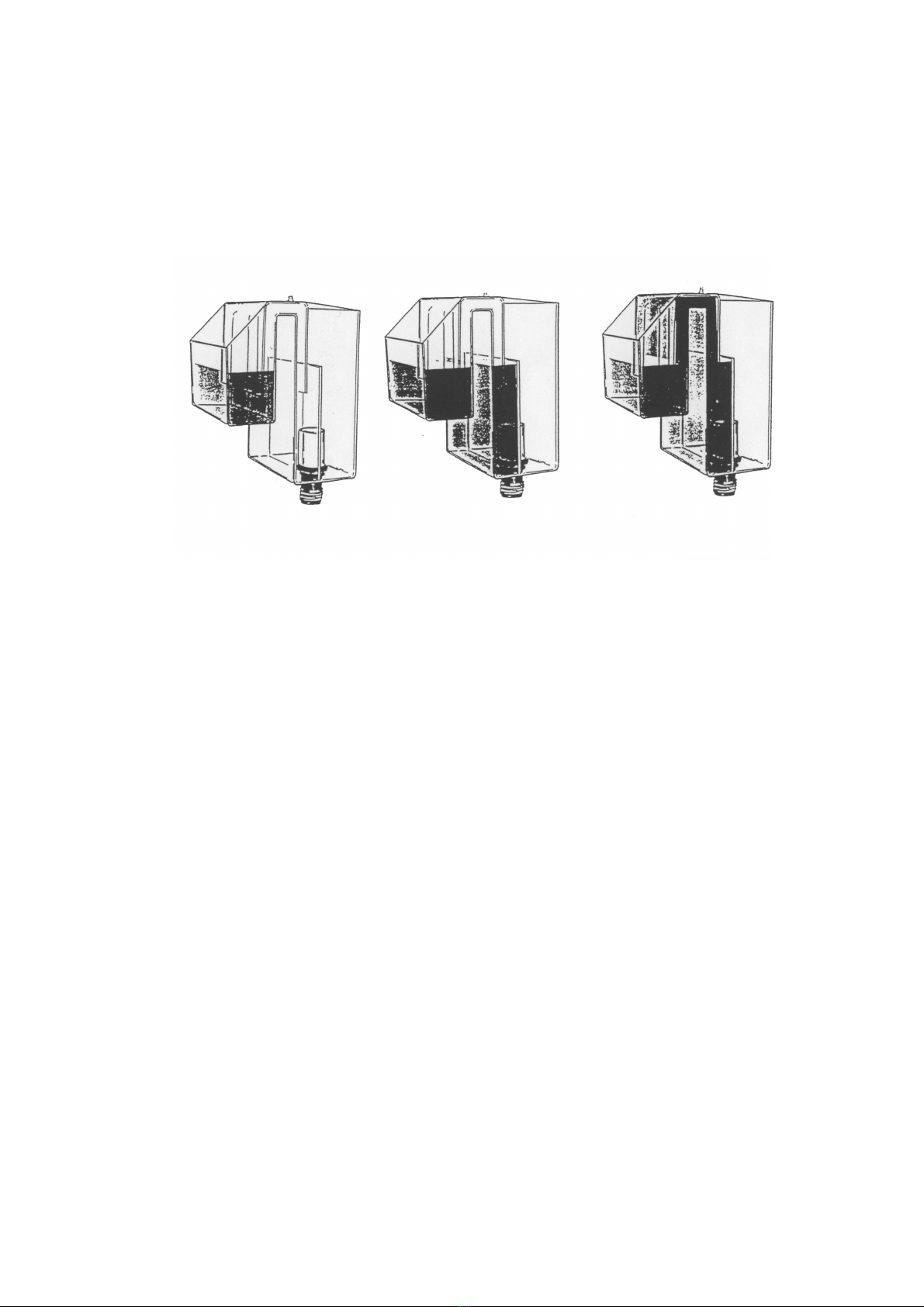

Fig. 2 Fig. 3 Fig. 4
5. Warranty
Should any defect in material or workmanship be found within 12 months of the date of purchase
AB Aqua Medic GmbH undertakes to repair or, at our option, replace the defective part free of
charge – always provided the product has been installed correctly, is used for the purpose that was
intended by us, is used in accordance with the operating instructions and is returned to us carriage
paid. The warranty term is not applicable on the all consumable products.
Proof of Purchase is required by presentation of an original invoice or receipt indicating the dealer’s
name, the model number and date of purchase, or a Guarantee Card if appropriate. This warranty
may not apply if any model or production number has been altered, deleted or removed,
unauthorised persons or organisations have executed repairs, modifications or alterations, or
damage is caused by accident, misuse or neglect.
We regret we are unable to accept any liability for any consequential loss.
Please note that the product is not defective under the terms of this warranty where the product,
or any of its component parts, was not originally designed and / or manufactured for the market in
which it is used.
These statements do not affect your statutory rights as a customer. If your AB Aqua Medic GmbH
product does not appear to be working correctly or appears to be defective please contact your
dealer in the first instance.
Before calling your dealer please ensure you have read and understood the operating instructions.
If you have any questions your dealer cannot answer please contact us.
Our policy is one of continual technical improvement and we reserve the right to modify and adjust
the specification of our products without prior notification.
AB Aqua Medic Gmb - Gewerbepark 24 - 49143 Bissendorf/Germany
- Technical changes reserved - 12/2013

7
Overflow boxes OFB 2500 / 5000
Mode d’emploi F
Bac de débordement pour la réalisation d’un écoulement superficiel de l’eau. Avec l’aide de ce bac
de débordement il est possible de connecter un aquarium existant à un filtre implanté sous
l’aquarium sans effectuer de perçage.
Avec l’achat de ce bac de débordement vous avez opté pour un appareil de qualité. Il a été
spécialement développé pour l’usage aquariophile et expérimenté par des professionnels. n taux
d’échange de 2.500 l/h (OFB 2500) ou 5.000 l/h (OFB 5000) entre filtre et aquarium peut être
atteint.
AB Aqua Medic Gmb
Gewerbepark 24, 49143 Bissendorf, Allemagne
___________________________________________________________________

8
1. Généralités
Les bacs de débordement Aqua Medic ont été spécialement conçus pour récupérer l’eau
superficielle de votre aquarium. Avant de suivre ce guide, il vous faut d’abord définir
l’emplacement de ce bac de débordement. Normalement il faut l’installer à l’opposé de l’arrivée
d’eau. Pour commencer, il vous faut aussi connaître la capacité du bac de filtration situé sous
l’aquarium. Lors du démarrage du bac de débordement votre aquarium va se vider jusqu’au bord
du trop plein du bac de débordement. Si vous installez, par exemple, le bac de débordement 1 cm
en-dessous de la surface de l’eau, le centimètre supérieur va s’écouler de votre aquarium après le
démarrage. Dans le cas d’un grand bac ceci peut représenter une importante quantité d’eau.
2. Détail des pièces
Composition des bacs de débordement Aqua Medic OFB 2500 et OFB 5000:
- Bac de débordement
- Grille de protection
- Vis de raccordement du bac
- Boutons d’ajustage
OFB 5000 comporte 2 vis de raccordement, OFB 2500 un seul.
Schéma 1
1. Bac de débordement
3. Écrou de la vis de raccordement du bac
4. Joint
5. Vis de raccordement du bac Schéma 1
3. Installation
1. Vissez la vis de raccordement du bac dans l’ouverture du bac de débordement (voir schéma
1).
2. Vissez les 3 boutons d’ajustage sur le bac de débordement. Fixez la vis de raccordement du
bac au tuyau d’écoulement ou à un tubage d’écoulement fixe.
4. Fixez la bac de débordement à l’emplacement sélectionné de votre aquarium et laissez l’eau
s’écouler dans le compartiment d’arrivée (voir schéma 2). Vous pouvez alors régler le bac de
débordement avec le bouton d’ajustage inférieur de manière à ce qu’il soit droit.
5. Avec les deux boutons d’ajustage supérieurs vous pouvez déterminer la hauteur de fixation du
bac de débordement de façon à ce que le bord du trop-plein se situe entre 5 et 8 mm de la
surface de l’eau. Déplacez la grille de protection de façon à ce qu’aucun poisson ne puisse
pénétrer dans le bac de débordement.
6. Remplissez le compartiment situé devant l’écoulement avec de l’eau de l’aquarium (voir
schéma 3). Pour le démarrage du trop-plein il faut aspirer l’air présent dans le bac de
débordement. Pour ce faire, il faut connecter un tuyau à air à l’embout de raccordement
supérieur puis relier celui-ci à une pompe de circulation (voir schéma 4) sinon aspirer l’air.
4. Ventilation
Il existe les méthodes suivantes pour purger le bac de débordement:
1. Connectez le tuyau à air avec l’embout d’aspiration d’une pompe de circulation du bac (pas la
pompe de remontée). Ceci représente le moyen le plus sûr.
2. Aspirez au niveau du tuyau à air jusqu’à ce que l’eau coule, puis posez le bout du tuyau dans
le bac de filtration. Le bac de filtration doit se situer au minimum 60 cm sous l’aquarium. Ce
procédé est sûr aussi longtemps que le pompe de remontée ne tombe pas en panne.

9
3. Aspirez à partir du tuyau à air. Lorsque l’eau arrive et que la totalité de l’air a disparu, fermez
le tuyau à air. Il faut régulièrement vérifier le bac de débordement deux fois par semaine et
retire l’air qui s’est accumulé dans le trop-plein. Pour cela il faut rapidement ouvrir le tuyau et
le maintenir en-dessous de la surface, jusqu’à ce que l’air s’échappe et que l’eau s’écoule.
Si la liaison entre le compartiment d’arrivée et l’écoulement est sans air le bac de débordement
fonctionne.
Fig. 2 Fig. 3 Fig. 4
5. Garantie
AB Aqua Medic GmbH assure une garantie de 12 mois à partir de la date de l’achat sur tous les
défauts de matériaux et d’assemblage de l’appareil. Elle ne couvre pas les pièces d’usure comme le
tube V-C ou la gaine de quartz. Le ticket de caisse original sert de preuve d’achat.
Durant cette période l’appareil est remis gratuitement en état par échange de pièces neuves ou
rénovées (hors frais de transport). Si durant ou après la durée de la garantie des problèmes
apparaissent avec l’appareil adressez vous à votre revendeur.
Cette garantie n’est valable que pour le premier acheteur. Elle ne couvre que les défauts de
matériaux ou de fabrication, qui peuvent apparaître dans le cadre d’une utilisation normale. Ainsi
ne sont pas couverts des dommages liés au transport, à une utilisation inadaptée, à la négligence,
à une mauvaise installation ou des manipulations et des modifications effectuées par des
personnes non autorisées.
AB Aqua Medic n’est pas responsable pour les dommages collatéraux pouvant résulter de
l’utilisation de l’appareil.
AB Aqua Medic Gmb - Gewerbepark 24 – 49143 Bissendorf/Allemagne
- Sous réserve de modifications techniques - 12/2013

10
Caja Rebosadero OFB 2500 / 5000
Manual de instrucciones ES
Caja Rebosadero para espumar el agua de la capa en la superficie del acuario. Con la caja
rebosadero un acuario en funcionamiento se puede conectar a un sistema de filtración abierta ya
montada dentro del acuario sin ningún goteo.
Con la compra de la Caja Rebosadero, usted ha seleccionado un producto de alta calidad. Ha sido
diseñado específicamente para su uso en acuarios y ha sido testado por expertos. La proporción de
circulación entre el filtro y el acuario son factibles 2.500 l/h (C 2500) resp. 5.000 l/h (C 5000).
AB Aqua Medic Gmb
Gewerbepark 24, 49143 Bissendorf, Alemania
______________________________________________________________________________

11
1. Básico
La caja rebosadero de Aqua Medic, está diseñada específicamente para espumar el agua de la
superficie en el acuario. Antes de continuar con las instrucciones, es necesario saber donde se va a
colocar la unidad.
Normalmente se debe colocar lo más lejos posible de la entrada de agua. Además, antes de
empezar usted debe comprobar la capacidad del sistema de filtración del tanque bajo su acuario.
Cuando ponga en marcha por primera vez la caja de rebosadero, el agua goteará hacia el lado
superior frontal de la caja de rebosadero. Por ejemplo, si coloca la caja rebosadero 1 cm por
debajo de la superficie del agua, el agua del acuario empezará a caer en la primera cámara.
2. Descripción del producto
La Caja rebosadero de Aqua Medic OFB 2500 e OFB 5000 consiste de:
- la caja rebosadero
- la protección
- sujeción prefiltro
- regulador del tirador
OFB 5000 tiene 2 sujeciones para prefiltro, OFB 2500 tiene uno de cada.
Fig. 1
1. Rebosadero
3. Fibra o sujeción prefiltro
4. Junta de goma
5. Sujeción cabezal Fig. 1
3. Instalación
1. Atornillar la sujeción de prefiltro en el agujero del fondo de la caja de rebosadero (ver Fig. 1).
2. Atornillar los tres reguladores de los tiradores en la caja rebosadero. Conectar la sujeción del
prefiltro hacia el desagüe o hacia el desagüe fijado en el sistema de cañería.
3. Fijar la unidad en una posición adecuada en el acuario y dejar que el agua rellene la cámara
(Fig. 2). Con el botón situado en el regulador del tirador se puede ajustar la unidad, de manera
que quede en paralelo al tanque.
4. Ajustar la altura de la unidad con los dos reguladores de los tiradores superiores, de tal manera
que la altura del lateral de la caja rebosadero sea 5 – 8 mm por debajo de la superficie del
agua.
5. Rellenar la cámara frontal con el agua del acuario (Fig. 3). Para poner en marcha la caja
rebosadero, girar la salida del aire de la caja de rebosadero. Esto puede hacerse conectando un
tubo de aire al manguito superior de la unidad. El aire se puede eliminar conectando un tubo a
una bomba cabezal o aspirándolo hasta la cámara principal (Fig. 4).
4. Desoxigenación
Hay varias posibilidades para oxigenar el rebosadero:
1. Conectar el tubo de aire a la tubería del venturi de una bomba cabezal (no en una bomba de
circulación) en el acuario. Es la forma más segura.
2. Aspirar el aire del tubo hasta la afluencia del agua y situar la terminación del tubo en el
interior del tanque. El tanque debe ser situado al menos 60 cm por debajo del nivel del agua.
Este procedimiento asegura una larga duración a la bomba de circulación para que no se
deteriore.

12
3. Aspirar el aire del tubo. Cuando la afluencia del agua y el aire estén completamente evadidos,
taponar el tubo. En caso de hacer uso de este método, usted tiene el control de la caja
rebosadero una semana, para eliminar el aire que se crea en la superficie del rebosadero.
Esto puede hacerse abriendo el tubo y colocándolo bajo el nivel del agua hasta que se elimine
el aire y aparezca el agua.
El rebosadero estará operativo si la conexión entre la cámara frontal y el rebosadero están
desoxigenados.
Fig. 2 Fig. 3 Fig. 4
5. Garantía
Cualquier defecto de material encontrado 12 meses a partir de la fecha de compra AB Aqua Medic
repara o, en su defecto, sustituye la parte defectuosa gratuitamente - siempre que el producto ha
sido instalado correctamente, es usado para el objetivo que fue diseñado, sea usado según el
manual de instrucciones y nos es devuelto a portes pagados. Esta garantía no es aplicable sobre
los repuestos. La fractura de la lámpara o el tubo de cuarzo queda también excluida.
Se requiere la prueba de Compra de una factura original o el recibo que indica el nombre del
distribuidor, el número de modelo y la fecha de compra, o una Tarjeta de Garantía si es asignada.
Esta garantía no se aplicará sobre los productos que sus modelos o el número de producción han
sido cambiados, suprimidos o quitados, que personas inapropiadas u organizaciones hayan
realizado dicha reparación, modificaciones o alteraciones, o el daño haya sido causado por
casualidad, mal uso o negligencia.
Si su producto no parece trabajar correctamente o parece estar defectuoso, por favor póngase en
contacto con su distribuidor en primer lugar.
Antes de llamar a su distribuidor por favor asegúrese de haber leído y entendido el manual de
instrucciones. Si usted tiene alguna pregunta que su distribuidor no puede contestar por favor
póngase en contacto con nosotros.
Nuestra política es la de una mejora técnica continua y reservamos el derecho de modificar y
ajustar la especificación de nuestros productos sin notificación previa.
AB Aqua Medic Gmb - Gewerbepark 24 - 49143 Bissendorf/Alemania
- Cambios Técnicos reservados – 12/2013
