Aqua Medic aquafit Series User manual

1
aquafit
Bedienungsanleitung für Stahlseilaufhängungen aquafit 1 - 3
Die Stahlseilaufhängung ist eine elegante und einfache Möglichkeit zur Montage der Aqua Medic
oder anderer Leuchten an der Zimmerdecke.

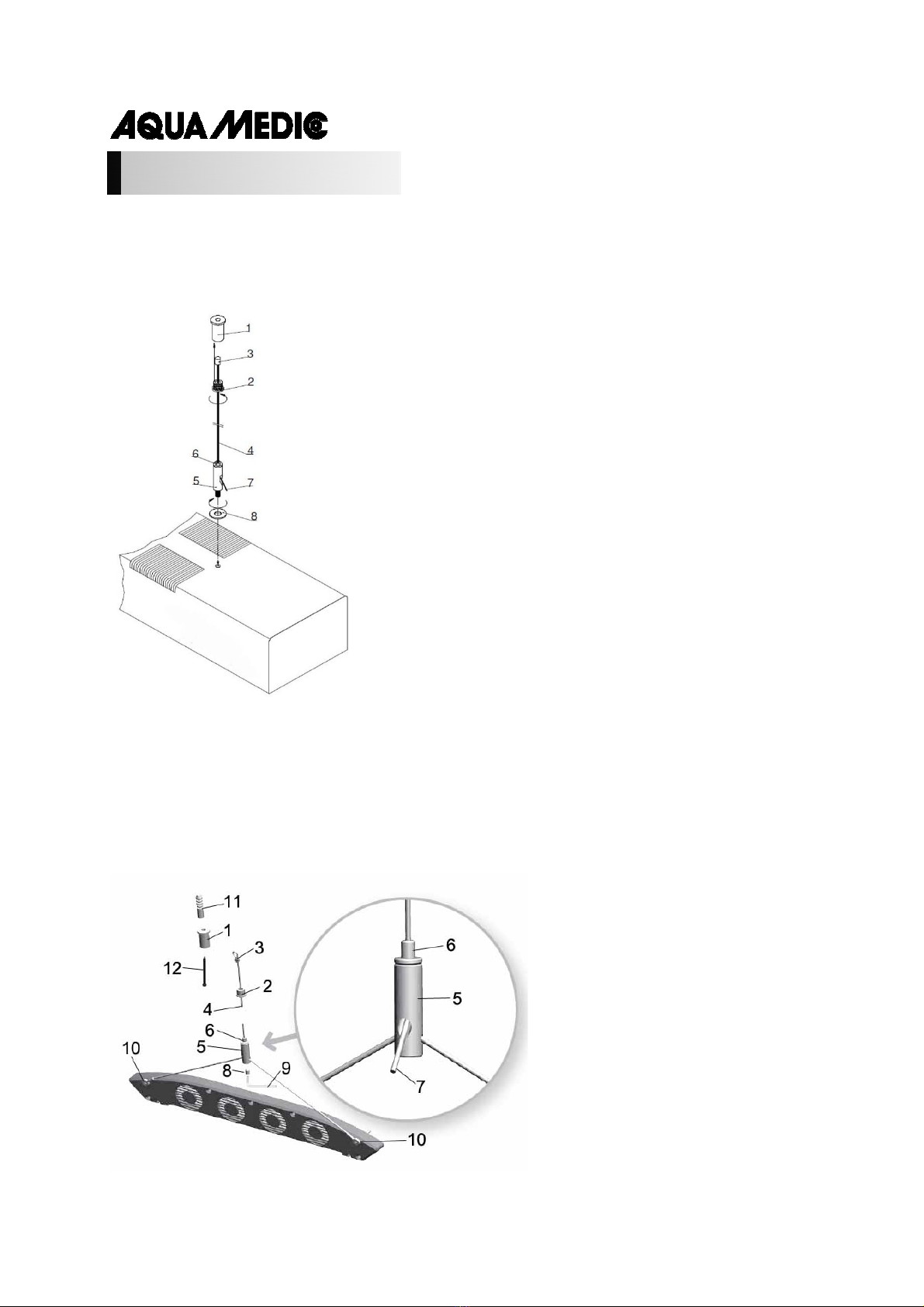

Abb. 1: aquafit 1
aquafit 1:
1. Deckenaufhängung 5. Lam enbefestigung
2. Mutter für Deckenaufhängung 6. Rückzugsto
3. Sto er am Edelstahlseil 7. Ende des Stahlseils
4. Edelstahlseil 8. Unterlegscheibe
Abb. 2: aquafit 2

2
aquafit 2:
1. Deckenaufhängung 7. Ende des Stahlseils
2. Mutter für Deckenaufhängung 8. Arretierschraube
3. Sto er am Edelstahlseil 9. Inbus zum Festziehen der Arretierschraube
4. Edelstahlseil 10. Leuchtenbefestigung
5. Lam enbefestigung 11. Dübel
6. Rückzugsto 12. Schraube
aquafit 3:

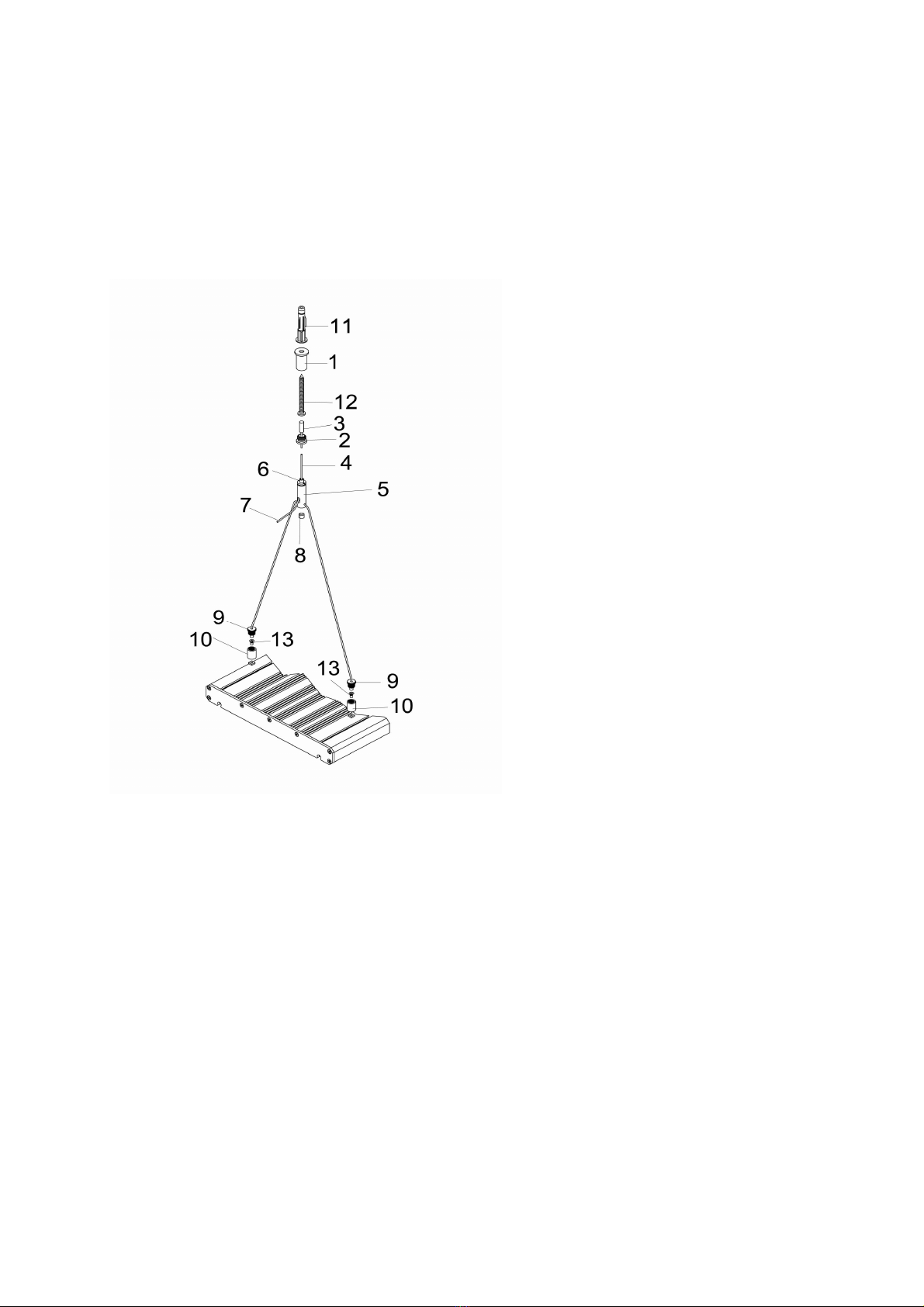

Abb. 3: aquafit 3
1. Deckenaufhängung 8. Arretierschraube
2. Mutter für Deckenaufhängung 9. Mutter für Leuchtenbefestigung
3. Sto er am Edelstahlseil 10. Leuchtenbefestigung
4. Edelstahlseil 11. Dübel
5. Lam enbefestigung 12. Schraube für Dübel
6. Rückzugsto 13. Schraube für Leuchtenbefestigung
7. Ende des Stahlseils
Montage:
Zunächst werden die beiden Decken-Befestigungen (1) mit den Dübeln und Schrauben an der
Decke befestigt. Die beiliegenden Dübel sind für Betondecken geeignet. Bei anderer
Deckenbeschaffenheit müssen ggfs. andere Dübel verwendet werden.
Das Edelstahlseil (4) wird jetzt durch die Mutter der Deckenbefestigung (2) gezogen, damit der
Sto er (3) innen liegt. Dann wird die Mutter in die Deckenbefestigung geschraubt, so dass das
Seil nach unten hängt.

3
Lam enbefestigung:
aquafit 1:
In die Gewinde oberhalb des Gehäuses werden jetzt die beiden Lam enbefestigungen
eingeschraubt. Achtung: Kunststoffscheibe dazwischen legen (Abb. 1, Nr. 8).
aquafit 2:
Mit Hilfe der Befestigungsschrauben werden die Haltekabel an beiden Enden der Leuchte in die
dafür vorgesehenen Gewindebuchsen eingeschraubt (Abb. 2, Nr. 10). Die Arretierschraube (Abb. 2,
Nr. 8) ist mit dem beiliegenden Inbusschlüssel (Abb. 2, Nr. 9) festzuziehen, nachdem der
gewünschte Neigungswinkel eingestellt wurde.
aquafit 3:
Um die Seilaufnahme am Leuchtengehäuse zu befestigen, werden die Leuchtenbefestigungen (Abb.
3, Nr. 10) mit Hilfe der Schrauben (Abb. 3, Nr. 13) in die Muttern mit Ø M3 Gewinde an der
Gehäuseoberseite geschraubt. Die Arretierschraube (Abb. 3, Nr. 8) ist mit dem beiliegenden
Inbusschlüssel festzuziehen, nachdem der gewünschte Neigungswinkel eingestellt wurde.
Das Edelstahlseil wird nun durch die Lam enbefestigung (Abb. 1 – 3, Nr. 5) gezogen. Dazu wird es
oben eingeschoben. Es tritt aus der seitlichen Öffnung wieder aus. Hier wird es soweit
herausgezogen, bis die Leuchte in der gewünschten Höhe über dem Aquarium hängt (mind. 30 cm
über dem Wassers iegel).
Lösen der Befestigung:
Die Lam enbefestigung verfügt über einen Rückzugsto , damit sich das Seil leicht justieren lässt.
Falls das Seil nachgegeben werden muss oder die Leuchte abgehängt werden soll, kann mit dem
Finger auf den Rückzugsto (Abb. 1 – 3, Nr. 6) gedrückt werden. Achtung: Leuchte festhalten!
Das Seil lässt sich jetzt wieder aus der Lam enbefestigung herausziehen.
Hängt die Leuchte in der endgültigen gewünschten Höhe, kann das Stahlseil mit einem
Seitenschneider eingekürzt werden. Um es zusätzlich zu sichern, wird das Seil zu einer Schlaufe
verknotet (Abb. 4).

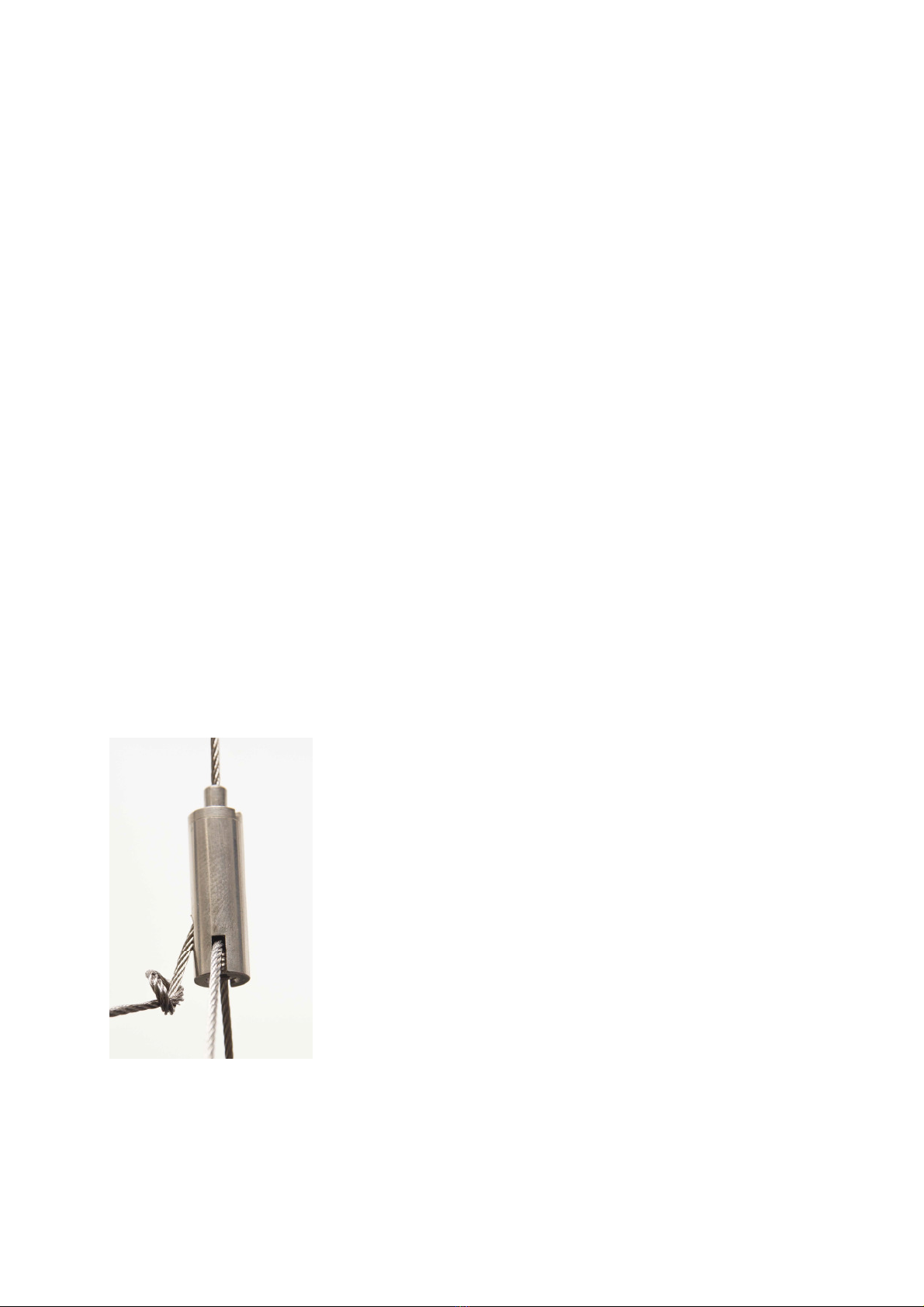

Abb. 4: Sicherungsknoten
AB Aqua Medic GmbH - Gewerbe ark 24 - 49143 Bissendorf/Germany
- Technische Änderungen vorbehalten – Stand 12/2014

4
aquafit
O eration manual for steel wire sus ension systems aquafit 1 - 3
The sus ension system rovides a neat and sim le method of ceiling mounting of Aqua Medic and
other suitable lights.

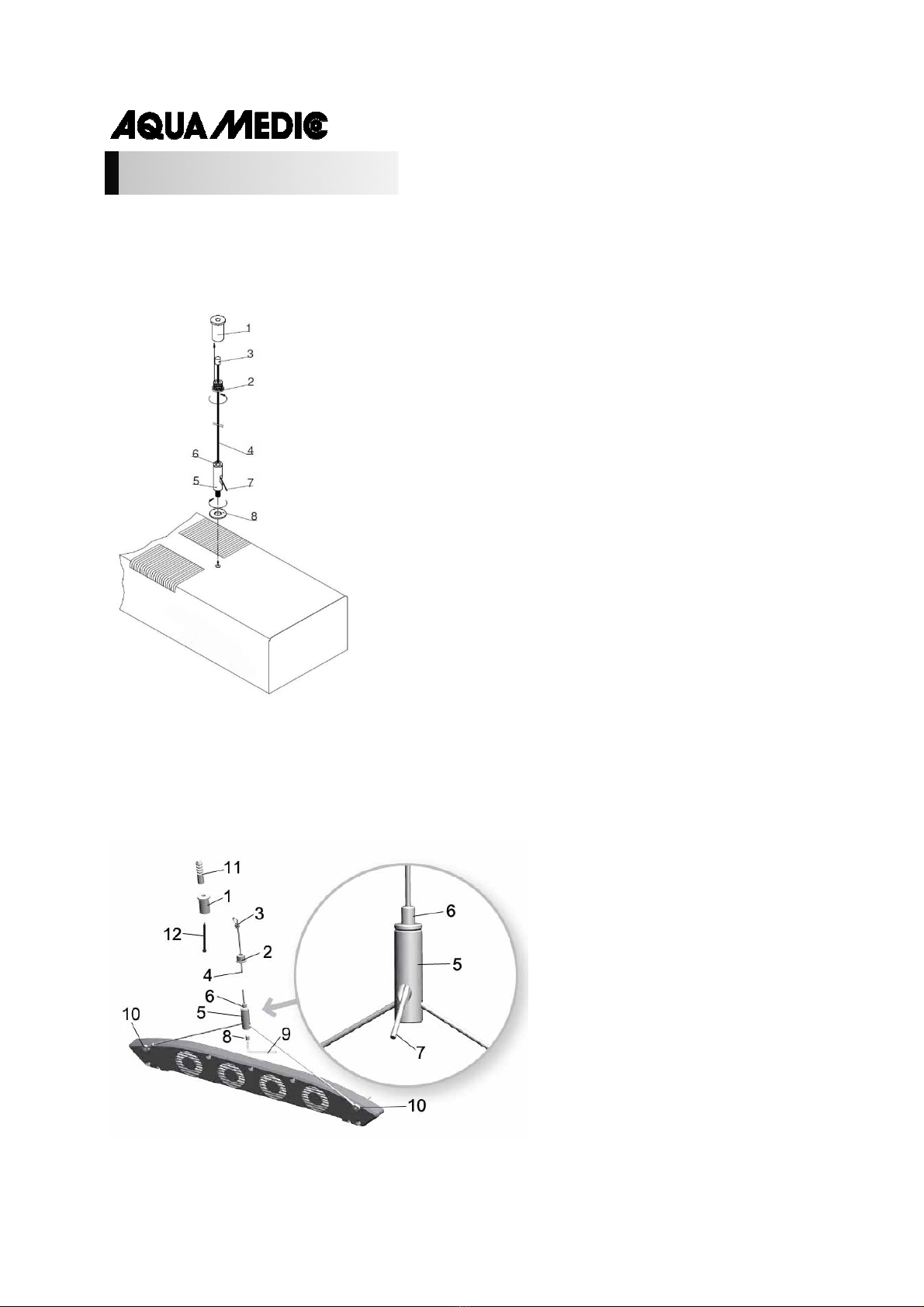

Fig. 1: aquafit 1
aquafit 1:
1. Ceiling sus ension 5. Lam fixing
2. Retaining bush for ceiling sus ension 6. Non-return ca
3. Ferrule 7. End of wire
4. Stainless steel wire 8. Plastic washer
Fig. 2: aquafit 2

5
aquafit 2:
1. Ceiling sus ension 7. End of wire
2. Retaining bush for ceiling sus ension 8. Locking screw
3. Ferrule 9. Allen key for tightening the locking screw
4. Stainless steel wire 10. Light fixing
5. Lam fixing 11. Peg
6. Non-return ca 12. Screw
aquafit 3:
Fig. 3: aquafit 3
1. Ceiling sus ension 8. Locking screw
2. Retaining bush for ceiling sus ension 9. Nut for light fixing
3. Ferrule 10. Light fixing
4. Stainless steel wire 11. Peg
5. Lam fixing 12. Screw for eg
6. Non-return ca 13. Screw for light fixing
7. End of wire
Mounting:
The ceiling sus ension (1) must be securely screwed to the ceiling. Suitable screws and egs are
rovided but you should ensure your ceiling is ca able of holding the weight of the light in this
way. De ending on your ceiling, it may be necessary to use s ecial cavity lasterboard fixings or to
screw through into blocks you have fitted behind the ceiling.
The stainless steel wire (4) is now fed through the retaining bush (2) of the ceiling sus ension (1)
so that the ferrule (3) is retained inside the ceiling sus ension. The retaining bush is screwed onto
the ceiling late allowing the stainless steel wire to hang free.

6
Lam fixing:
aquafit 1:
The two lam fixings are screwed into the threads above the housing now. Note: Make sure that
the lastic washer (Fig. 1, No. 8) is laced inbetween.
aquafit 2:
The holding wires at both ends of the lam have to be screwed into the rovided threaded sleeves
(Fig. 2, No. 10) by using the fixing screws. The locking screw (Fig. 2, No. 8) can be tightened with
the su lied Allen key (Fig. 2, No. 9) after the desired angle has been set.
aquafit 3:
To attach the holding wires to the lam housing, the light fixings (Fig. 3, No. 10) are screwed into
the nuts with M3 Ø threads on to of the housing using the screws (Fig. 3, No. 13). The locking
screw (Fig. 3, No. 8) can be tightened with the su lied Allen key after the desired angle has been
set.
The stainless steel wire is fed through the lam fixing (Fig. 1 – 3, No. 5) from the to , via non-
return ca (6). It is drawn through the side o ening and the light is adjusted to the correct height
from the aquarium (min. distance 30 cm above water level).
Release the fixing:
To remove the light or re-adjust the height, the non-return mechanism is released by ushing
down the non-return ca (Fig. 1 – 3, No. 6) of the light fixing. Note: Hold the lam tightly. The
stainless steel wire can now be removed from the lam fixing.
When the light is mounted in the correct osition, any sur lus wire may be cut off with liers. To
secure it additionally, the wire is tied u to form a loo (Fig. 4).

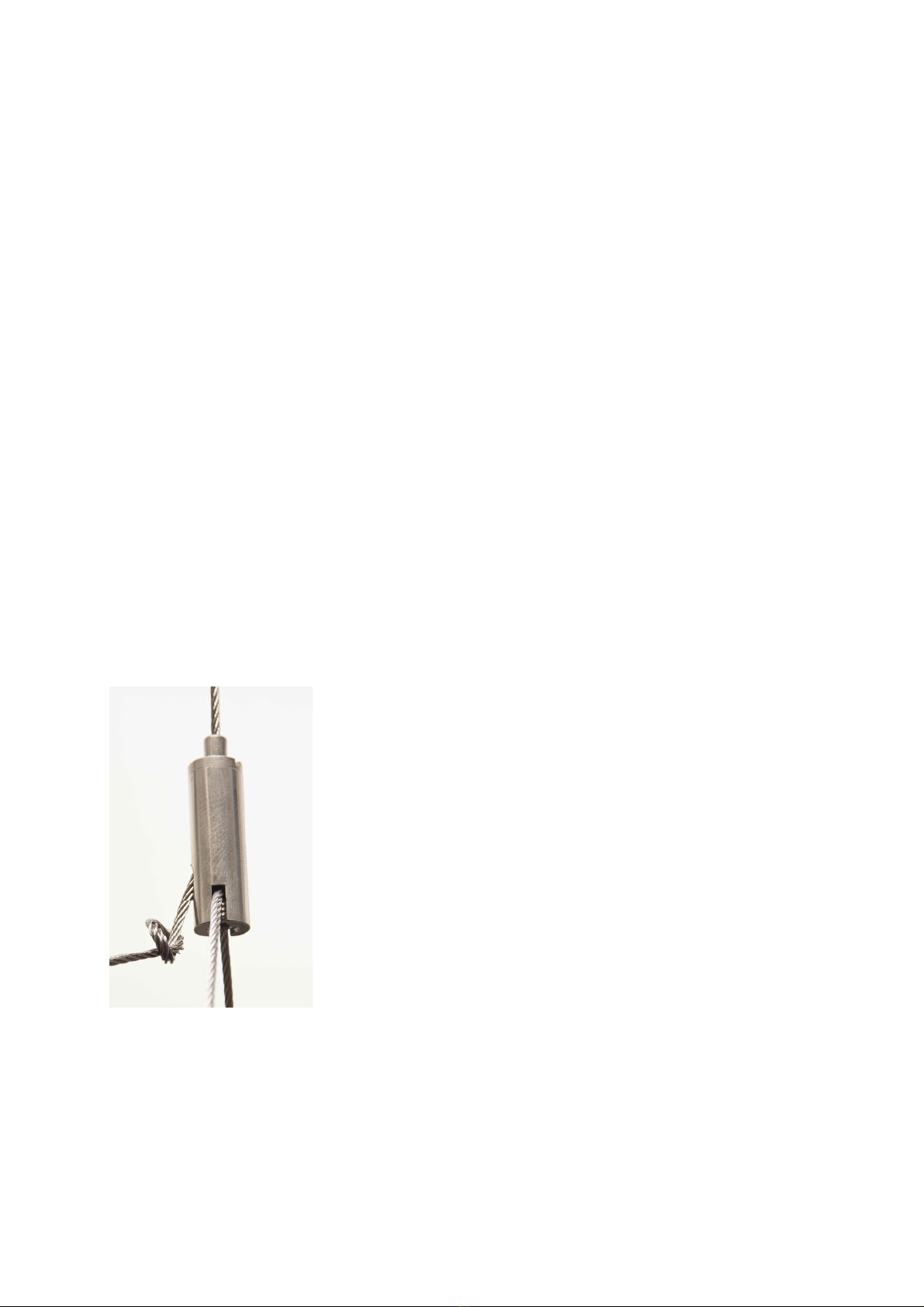

Fig. 4: Safety knot
AB Aqua Medic GmbH - Gewerbe ark 24 - 49143 Bissendorf/Germany
- Technical changes reserved – 12/2014

7
aquafit
Mode d’em loi our sus ension aquafit 1 - 3
La sus ension en câble d’acier constitue une solution sim le et élégante our le montage d’un
luminaire Aqua Medic ou autre marque au lafond d’une ièce.

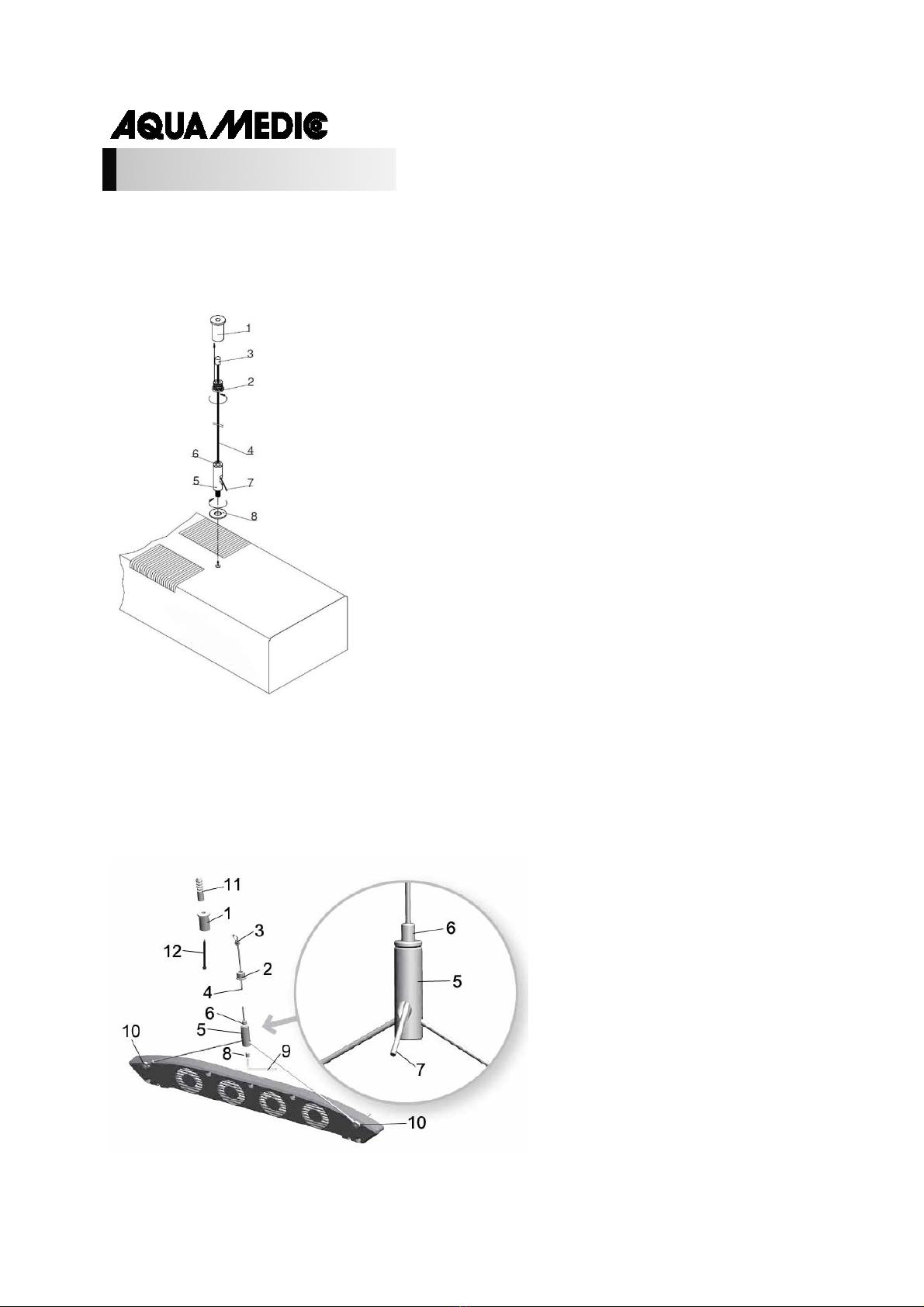

Schéma 1: aquafit 1
aquafit 1:
1. Sus ension de lafond 5. Fixation du luminaire
2. Écrou our le sus ension de lafond 6. Arrêt de retour à déclencher
3. Arrêtoir à câble en acier inoxydable 7. Fin de câble en acier inoxydable
4. Câble en acier inoxydable 8. Rondelle
Schéma 2: aquafit 2

8
aquafit 2:
1. Sus ension de lafond 7. Fin de câble en acier inoxydable
2. Écrou our le sus ension de lafond 8. Vis d‘arrêt
3. Arrêtoir à câble en acier inoxydable 9. Embouts de serrage des vis d’arrêt
4. Câble en acier inoxydable 10. Fixation du luminaire
5. Fixation du luminaire 11. Douille
6. Arrêt de retour à déclencher 12. Vis
aquafit 3:
Schéma 3: aquafit 3
1. Sus ension de lafond 8. Vis d‘arrêt
2. Écrou our le sus ension de lafond 9. Boulon de fixation du luminaire
3. Arrêtoir à câble en acier inoxydable 10. Fixation du luminaire
4. Câble en acier inoxydable 11. Cheville
5. Fixation du luminaire 12. Vis our cheville
6. Arrêt de retour à déclencher 13. Vis de fixation du luminaire
7. Fin de câble en acier inoxydable
Montage:
Fixer d’abord les deux fixations de lafond (1) avec les chevilles et les vis dans le lafond. Les
chevilles jointes conviennent our les lafonds en béton. Pour d’autres ty es de lafond il faudra
utiliser les chevilles adéquates.
Il faut maintenant tirer le câble en acier (4) à travers l’écrou de la fixation de lafond (2), de façon
à ce que l’arrêtoir soit situé à l’intérieur (3). Visser ensuite l’écrou dans la fixation de lafond, de
façon à ce que le câble ende vers le bas.

9
Fixation du luminaire:
aquafit 1:
Retirer ensuite la vis ou le bouchon recouvrant le trou de la sus ension du luminaire. Visser dans
ces trous les deux fixations du luminaire. Attention: insérer la rondelle en lastique (schéma 1,
Nr. 8).
aquafit 2:
Les cables de sus ension sont fixés avec les vis aux deux extrémités du luminaire dans les douilles
filetées révues à cet effet (schéma 2, Nr. 10). La vis d’arrêt (schéma 2, Nr. 8) est serrée avec la
clé Allen incluse (schéma 2, Nr. 9) a rès avoir réglé l’angle d’inclinaison souhaité.
aquafit 3:
Pour fixer le su ort du cable sur le cor s du luminaire, des fixations (schéma 3, Nr. 10) sont
vissées dans les écroux avec as de vis Ø M3 à l’aide des vis (schéma 3, Nr. 13). La vis d’arrêt
(schéma 3, Nr. 8) est à serrer avec la clé Allen a rès avoir réglé l’angle d’inclinaison souhaité.
Le câble en acier est maintenant tiré à travers le fixation du luminaire (schéma 1 - 3, Nr. 5). Pour
cela il faut l’insérer en haut. Il ressort ar l’ouverture latérale. Le tirer jusqu’à que le luminaire soit
sus endu à la hauteur souhaitée au dessus de l’aquarium (à minimum 30 cm au dessus de la
surface de l’eau).
La fixation du luminaire dis ose d’un arrêt ermettant un ajustage facile du câble. Au cas où il faut
allonger le câble ou que le luminaire dive être décroché, il est ossible d’a uyer avec le doigt sur
l’arrêt (6). Attention: tenir le luminaire! Il est maintenant de nouveau ossible de retirer le câble
de la fixation du luminaire.
Lorsque le luminaire se trouve à la hauteur souhaitée, il est ossible de cou er l’excédent de câble
avec une ince cou ante. Afin de la sécuriser, on forme un noeud avec la cable (schéma 4).

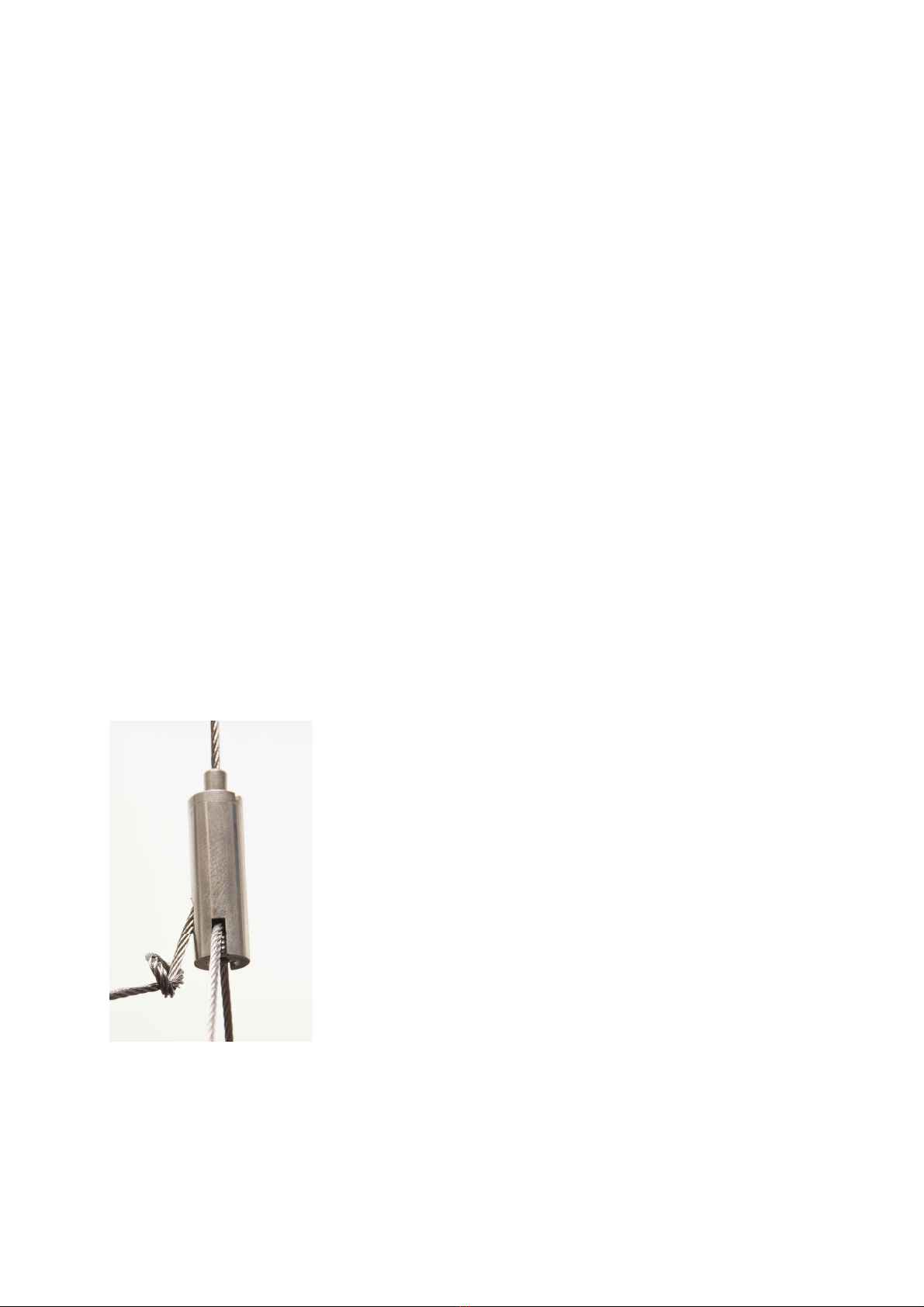

Schéma 4: Noeud de sécurité
AB Aqua Medic GmbH - Gewerbe ark 24 - 49143 Bissendorf/Allemagne
- Sous réserve de modifications techniques – 12/2014

10
aquafit
Handleiding voor staaldraad o hangingsystemen aquafit 1 - 3
Het o hangsysteem is een mooie en eenvoudige methode om de Aqua Medic en andere daarvoor
geschikte lam en aan het lafond te hangen.
Fig. 1: aquafit 1
aquafit 1:
1. Plafond o hanging 5. Lam houder
2. Moer voor lafond o hanging 6. Borgmoer
3. Sto voor het staaldraad 7. Einde van de draad
4. RVS draad 8. Moer laatje
Fig. 2: aquafit 2

11
aquafit 2:
1. Plafond o hanging 7. Einde van de draad
2. Moer voor lafond o hanging 8. Borgschroef
3. Sto voor staaldraad 9. Imbus voor aandraaien van borgschroef
4. Staadlraad 10. Lam bevestiging
5. Lam houder 11. Plug
6. Borgmoer 12. Schroef voor lug
aquafit 3:
Fig. 3: aquafit 3
1. Plafond o hanging 8. Borgschroef
2. Moer voor lafond o hanging 9. Moer voor lam bevestiging
3. Sto voor het staaldraad 10. Lam bevestiging
4. Staaldraad 11. Plug
5. Lam houder 12. Schroef voor lug
6. Borgmoer 13. Schroef voor lam bevestiging
7. Einde van de draad
Montage:
De lafondo hanging (1) moet goed bevestings worden aan het lafond. Geschikte schroeven en
luggen zijn bijgesloten, maar u moet zich er wel van verzekeren dan het lafond geschikt is om
het gewicht van de lam te kunnen dragen. Afhankelijk van uw lafond kan het nodig zijn s eciale
aan assingen te doen.
Het staaldraad (4) moet door de moer van de lafondo hanging (2) gevoerd worden, zodat de sto
(3) voor het staaldraad binnen de o hanging blijft. De moer wordt in het lafond gedraaid zodat
het staaldraad vrij kan hangen.

12
Lam o hanging:
aquafit 1:
De 2 lam bevestigingen moeten in de draadeinden boven in de behuizing geschroefd worden.
Note: Zorg dat het lastic ringetje er tussen ge laatst (Fig. 1, No. 8).
aquafit 2:
Met behul van de bevestigingsschroeven wordt de kabel aan beide zijden van de lam in de
daarvoor bestemde bussen geschroefd (Fig. 2, No. 10). De borgschroef (Fig. 2, No. 8) kan met de
meegeleverde inbussleutel (Fig. 2, No. 9) vastgezet worden. Nadat de gewenste bevestigingshoek
is be aald.
aquafit 3:
Om de staaldraden aan de lam te bevestigen, moeten de lam bevestigingen (Fig. 3, No. 10) met
behul van de schroeven (Fig. 3, No. 13) in de moren met Ø M3 draad aan de bovenzijde van de
behuizing gemaakt worden. De borgschroef (Fig. 2, No. 8) kan met de meegeleverde inbussleutel
vastgezet worden. Nadat de gewenste bevestigingshoek is be aald.
Het staaldraad wordt door de lam bevestiging (Fig. 1 – 3, No. 5) getrokken. Deze wordt vanaf de
bovenzijde ingeschoven door de borgmoer. Het moet de de o ening aan de zijkant getrokken
worden zover als nodig tot de lam o de juiste hoogte ten o zichte van het aquarium hangt (min.
30 cm aftand tot het water niveau).
Losmaken van de o hanging:
Om de lam te verwijderen of om de hoogte aan te assen, dient u de het borgmechanisme lost e
maken door de borgmoer van de lam bevestiging naar beneden te duwen (Fig. 1 – 3, No. 6).
Note: Houd de lam goed vast. Het staaldraad kan nu verwijderd worden van de lam behuizing.
Als de lam is bevestigd in de juiste ositie, kan eventueel overtollig staaldraad afgekni t worden.
Om het daarna te beveiligen dient het draad in een lus bevestigd te worden (Fig. 4).
Fig. 4: Veiligheidsknoo
AB Aqua Medic GmbH - Gewerbe ark 24 - 49143 Bissendorf/Germany
- Technische veranderingen voorbehouden – 12/2014

13
aquafit
Manual de instrucciones ara los sistemas de sujeción mediante
cable de acero aquafit 1 - 3
Este sistema de sujeción rovee un método elegante y sim le ara el montaje en el techo ara
antallas Aqua Medic y otras adecuadas.
Fig. 1: aquafit 1
aquafit 1:
1. Terminal ara techo 5. Tornillo de fijación a la antalla
2. Tuerca de retención ara terminal ara techo 6. Ta a anti retorno
3. Freno metálico 7. Punta final del cable
4. Cable de acero inoxidable 8. Arandela de lástico
Fig. 2: aquafit 2

14
aquafit 2:
1. Terminal ara techo 7. Punta final del cable
2. Tuerca de retención ara terminal ara techo 8. Tornillo de bloqueo
3. Freno metálico 9. Llave Allen ara a retar tornillo de bloqueo
4. Cable de acero inoxidable 10. Fijación a la antalla
5. Tornillo de fijación a la antalla 11. Taco
6. Ta a anti retorno 12. Tornillo
aquafit 3:
Fig. 3: aquafit 3
1. Terminal ara techo 8. Tornillo de bloqueo
2. Tuerca de retención ara terminal ara techo 9. Tuerca ara fijación de la antalla
3. Freno metálico 10. Fijación a la antalla
4. Cable de acero inoxidable 11. Taco
5. Tornillo de fijación a la antalla 12. Tornillo ara taco
6. Ta a anti retorno 13. Tornillo ara fijación de la antalla
7. Punta final del cable
Montaje:
El terminal ara techo (1) ha de ser atornillado con seguridad al techo. Se suministran tornillos y
tacos adecuados, ero usted debe de asegurarse de que su techo es ca az de so ortar el eso de
la antalla colgada. De endiendo de su techo es osible que usted necesite tacos de lástico
es ecíficos ara cartón/yeso o ara bloques de cemento que haya tras el techo.
El cable de acero inoxidable (4) se ha de introducir a través de la tuerca de retención (2) del
terminal ara techo (1) de forma que el freno metálico (3) quede sujeto dentro del terminal ara
techo. La tuerca de retención se atornilla al terminal ara techo dejando que el cable de acero
inoxidable cuelgue libre.

15
Fijación de la antalla:
aquafit 1:
Los dos tornillos de fijación a la antalla se atornillan a la carcasa en sus corres ondientes tuercas
revistas. Nota: Asegúrese de que la arandela de lástico (Fig. 1, No. 8) se coloca en medio.
aquafit 2:
Los cables de retención en ambos extremos de la antalla tienen que ser atornillados en los
taladros roscados re arados ara este fin (Fig. 2, No. 10) utilizando los tornillos de fijación. El
tornillo de bloqueo (Fig. 2, No. 8) se uede a retar con la llave Allen suministrada (Fig. 2, No. 9)
des ués de que el ángulo deseado se haya establecido.
aquafit 3:
Para conectar los cables de sujeción a la carcasa de la antalla, los tornillos de fijación a la antalla
(Fig. 3, No. 10) se atornillan en las tuercas con rosca M3 Ø en la arte su erior de la caja con sus
tornillos (Fig. 3, No. 13). El tornillo de bloqueo (Fig. 3, No. 8) se uede a retar con la llave Allen
suministrada des ués de que el ángulo deseado se haya establecido.
El extremo del cable de acero inoxidable (Fig. 1 – 3, No. 5) se alimenta a través de la fijación de la
lám ara desde la arte su erior, a través de la ta a de retención (6). Se extrae a través de la
abertura lateral y la antalla se ajusta a la altura correcta del acuario (min. 30 cm de distancia
sobre el nivel del agua).
Liberando la fijación:
Para quitar la antalla o ara volver a ajustar la altura, el mecanismo de retención se libera
em ujando hacia abajo la ta a de retención (Fig. 1 – 3, No. 6) de la fijación de la antalla. Nota:
Mantenga la lám ara sujeta firmemente. El cable de acero inoxidable ahora se uede quitar de la
fijación de la lám ara.
Cuando la luz queda montada en la osición correcta, cualquier cable excedente se uede cortar
con un alicate. Para una mayor seguridad, el cable debe ser atado en forma de lazo (Fig. 4).
Fig. 4: Lazo de seguridad
AB Aqua Medic GmbH - Gewerbe ark 24 - 49143 Bissendorf/Germany
- Cambios técnicos reservados – 12/2014

16
aquafit
Manuale o erativo er sistema di sos ensione con cavo d'acciaio
aquafit 1 - 3
Il sistema di sos ensione fornisce un metodo sem lice di montaggio a soffitto, di luci Aqua Medic e
di altre com atibili.
Fig. 1: aquafit 1
aquafit 1:
1. Sos ensione a soffitto 5. Fissaggio er lam ada
2. Boccola di ancoraggio er sos ensione 6. Ta o anti-ritorno
3. Ghiera 7. Punta del cavo
4. Cavo di acciaio inossidabile 8. Rondella di lastica
Fig. 2: aquafit 2

17
1. Sos ensione er soffitto 7. Punta del cavo
2. Boccola di ancoraggio er sos ensione 8. Vite di bloccaggio
3. Ghiera 9. Brugola vite di bloccaggio
4. Cavo di acciaio inossidabile 10. Fissaggio er lam ada
5. Fissaggio er lam ada 11. Tassello
6. Ta o anti-ritorno 12. Vite
aquafit 3:
Fig. 3: aquafit 3
1. Sos ensione er soffitto 8. Vite di bloccaggio
2. Boccola di ancoraggio er sos ensione 9. Dado er fissaggio luce
3. Ghiera 10. Fissaggio luce
4. Cavo d'acciaio 11. Tassello
5. Fissaggio er lam ada 12. Vite er tassello
6. Ta o anti-ritorno 13. Vite er fissaggio luce
7. Punta del cavo
Montaggio:
La sos ensione (1) deve essere saldamente ancorata al soffitto. Vengono forniti tasselli e viti
adatti, ma abbiate cura di controllare che il soffitto sia in grado di sostenere il eso della lam ada.
A seconda del vostro soffitto, otrebbe essere necessario utilizzare tasselli s eciali er il
cartongesso o fissare la struttura ai blocchi di cemento dietro al soffitto stesso.
Il cavo di acciaio inossidabile (4) viene fatto assare nella boccola di ancoraggio (2) della
sos ensione (1) in modo che la ghiera metallica (3) si blocchi all'interno della sos ensione stessa.
La boccola di ancoraggio viene oi avvitata al terminale, lasciando endere libero il cavo d'acciaio.

18
Fissaggio della lam ada:
aquafit 1:
Le due viti della lam ada si avvitano nelle fessure so ra l'alloggiamento. Nota: assicurarsi che le
rondelle di lastica (Fig. 1, No. 8) siano collocate nel mezzo.
aquafit 2:
I cavi di sostegno ad entrambe le estremità della lam ada devono essere avvitati nei manicotti
filettati forniti (Fig. 2, No. 10) usando le viti di fissaggio. Le viti di fissaggio (Fig. 2, No. 8) ossono
essere tirate con la brugola fornita (Fig. 2, No. 9) do o aver im ostato l'angolo desiderato.
aquafit 3:
Per connettere i cavi di sostegno alla struttura della lam ada, gli elementi di fissaggio (Fig. 3, No.
10) devono essere avvitati nella arte su eriore della struttura con le viti (Fig. 3, No. 13), nei
bulloni con filettatura M3 Ø. Do o aver trovato l'angolo desiderato gli elementi di fissaggio (Fig. 3,
No. 8) ossono essere tirati con la brugola fornita.
Il cavo d'acciaio viene fatto assare attraverso il fissaggio della lam ada (Fig. 1–3, No. 5) dall'alto,
assando dal ta o anti-ritorno (6). Si estrae attraverso l'a ertura laterale e si im osta la lam ada
alla distanza corretta dall'acquario (minimo 30 cm so ra il livello dell'acqua).
Rilascio del fissaggio:
Per rimuovere la luce o er cambiare l'altezza, il meccanismo di non-ritorno viene rilasciato
s ingendo in basso il ta o anti-ritorno (Fig. 1–3, No. 6). Nota: Tenete saldamente la lam ada
quando si va a regolare il cavo. Adesso il cavo d'acciaio uò essere rimosso dal fissaggio.
Quando la luce è montata nella osizione corretta, il cavo in eccesso uò essere tagliato con una
inza. Per una maggiore sicurezza il cavo dovrebbe essere annodato (Fig. 4).
Fig. 4: Nodo di sicurezza
AB Aqua Medic GmbH - Gewerbe ark 24 - 49143 Bissendorf/Germany
- Ci riserviamo il diritto di migliorare le s ecifiche dei nostri rodotti -12/2014

19
aquafit
Instrukcja obsługi systemu stalowych linek aquafit 1 - 3
System linek za ewnia łatwy i estetyczny montaż lam Aqua Medic i innych odobnych o raw
akwarystycznych.
Rys. 1: aquafit 1
aquafit 1:
5. Element rzysufitowy 5. Mocowanie do obudowy
6. Wkrętka z gwintem 6. Blokada rzeciwzwrotna
7. Blokada 7. Końcówka drutu
8. Linka nierdzewna 8. Plastikowa odkładka
Rys. 2: aquafit 2

20
aquafit 2:
1. Element rzysufitowy 7. Końcówka drutu
2. Wkrętka z gwintem 8. Plastikowa odkładka
3. Blokada 9. Sruba imbusowa do dokręcania
4. Linka nierdzewna 10. Mocowanie lam y
5. Mocowanie do obudowy 11. Kołek
6. Blokada rzeciwzwrotna 12. Wkręt
aquafit 3:
Rys. 3: aquafit 3
1. Element rzysufitowy 7. Końcówka drutu
2. Wkrętka z gwintem 8. Plastikowa odkładka
3. Blokada 9. Sruba imbusowa do dokręcania
4. Linka nierdzewna 10. Mocowanie lam y
5. Mocowanie do obudowy 11. Kołek
6. Blokada rzeciwzwrotna 12. Wkręt
13. Sruba mocująca
Montaż:
Element rzysufitowy (1) musi być właściwie rzytwierdzony do sufitu. Właściwe kołki są
dostarczone do zestawu, niemniej jednak należy się u ewnić, że sufit ma właściwą nośność i jest w
stanie utrzymać masę lam y. Może zaistnieć otrzeba (n . w rzy adku sufitów odwieszanych k-
g) do zastosowania innych s ecjalistycznych kołków.
Stalową linkę (4) należy rzełożyć rzez wkrętkę (2) wkręcaną do mocowania (1) tak aby blokada
(3) została wewnątrz mocowania. Wkrętkę należy wkręcić do mocowania, tak aby końcówka linki
luźno zwisała.
