Atlantic DORIS Digital Mixte User manual

DORIS DIGITAL MIXTE
Radiateur sèche-serviettes mixte
Mixed bathroom radiator
Mix badheizgerät
Mixt badkamerradiator
ATLANTIC EST UNE MARQUE FRANÇAISE La sérénité s’installe chez vous
F
EN
DE
NL
NOTICE D’UTILISATION
ET D’INSTALLATION
Installation and operating manual
Installations- und bedienungsanleitung
Installatie- en gebruiksvoorschriften
À conserver par l’utilisateur
Manual must be kept by end user
Der benutzer muss diese anleitung aufbewahren
Richtlijnen te bewaren door de gebruiker

1
F
Sommaire
Mise en garde . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Installation.............................................................4
Préparer l’installation de l’appareil.........................................4
Raccorder l’appareil ....................................................5
Utilisation des patères . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Entretien.............................................................6
Nettoyage du ventilateur ................................................7
Utilisation .............................................................7
Principe de fonctionnement..............................................7
Premiere mise en marche ...............................................7
L’interrupteur .........................................................7
Mettre en marche / arrêter l’appareil ......................................8
Verrouillage des commandes .............................................8
Description des modes .................................................8
Prog Active ........................................................8
Prog Inactive .......................................................8
Régler la température ..................................................9
Le menu ..............................................................10
Fonctionnement du Boost ..............................................10
Utiliser la programmation interne ........................................11
Modier les programmes ...........................................11
Copier un programme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Utiliser la programmation externe .......................................11

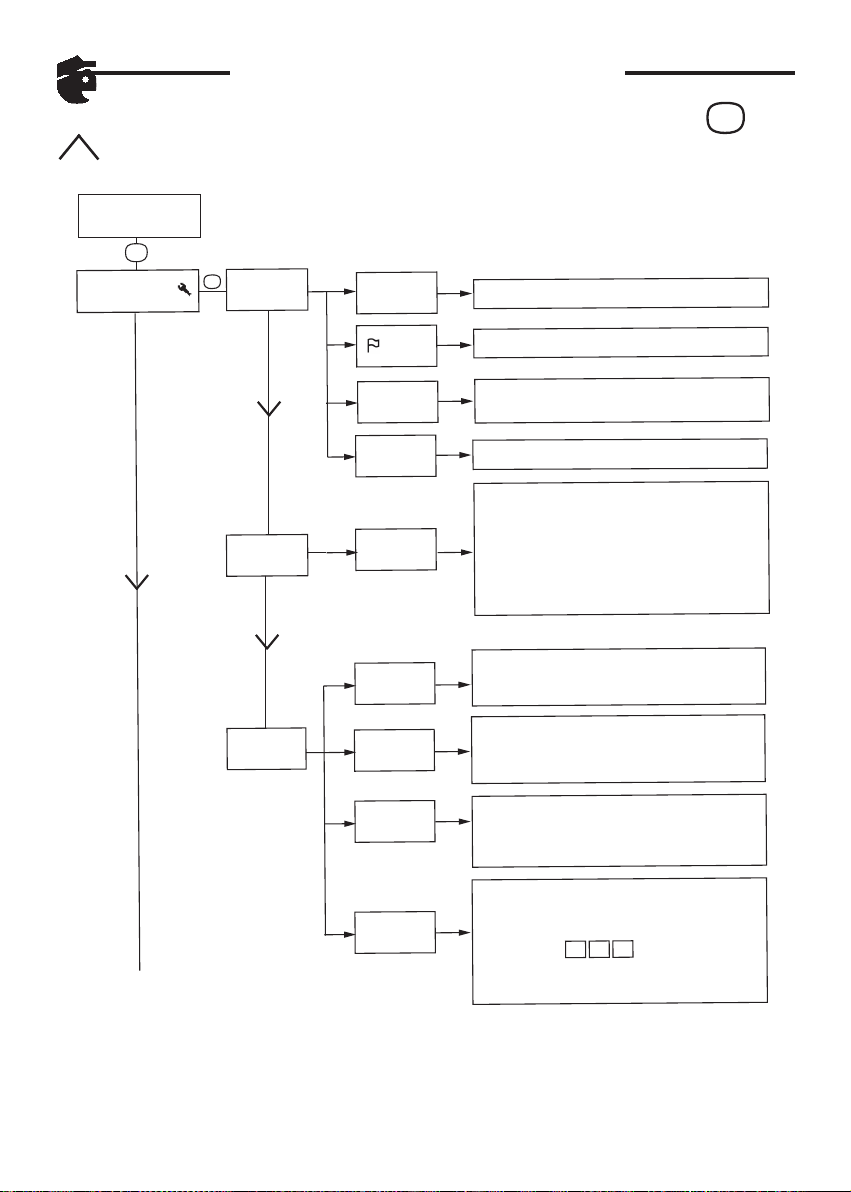

Le menu EXPERT .....................................................12
Délestage .............................................................13
Prolonger la durée de vie de l’appareil ..................................13
En cas de problème ...................................................14
Caractéristiques.......................................................16
Le pilotage à distance des modes de fonctionnement et des programmes de l’appareil est
possible avec l’application Cozytouch disponible sur App Store® ou Google play®.
Les accessoires suivants sont nécessaires :
· un Bridge Cozytouch (à installer sur votre box Internet)
· un Interface Cozytouch par appareil.

2
Mise en garde
Attention surface très chaude. Caution hot surface.
ATTENTION : Certaines parties de ce produit
peuvent devenir très chaudes et provoquer des brû-
lures. Il faut prêter une attention particulière en pré-
sence d’enfants et de personnes vulnérables.
-Il convient de maintenir à distance de cet appareil les enfants de moins
de 3 ans, à moins qu’ils ne soient sous une surveillance continue.
-Les enfants âgés entre 3 ans et 8 ans doivent uniquement mettre
l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été
placé ou installé dans une position normale prévue et que ces enfants
disposent d'une surveillance ou aient reçu des instructions quant à
l'utilisation de l'appareil en toute sécurité et en comprennent bien les
dangers potentiels. Les enfants âgés entre 3 ans et 8 ans ne doivent
ni brancher, ni régler, ni nettoyer l'appareil, et ni réaliser l'entretien de
l'utilisateur.
-Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans
et par des personnes ayant des capacités physiques, sensorielles ou
mentales réduites ou dénuées d’expérience ou de connaissance,s'ils (si
elles) sont correctement surveillé(e)s ou si des instructions relatives
à l'utilisation de l'appareil en toute sécurité leur ont été données et
si les risques encourus ont été appréhendés. Les enfants ne doivent
pas jouer avec l’appareil. Le nettoyage et l'entretien par l'usager ne
doivent pas être effectués par des enfants sans surveillance.
-Cet appareil ne doit être branché ou raccordé, selon les règles et
normes en application, que par une personne habilitée.
-Pour éviter tout danger pour les très jeunes enfants,il est recommandé
d’installer cet appareil de façon telle que le barreau chauffant le plus
bas soit au moins 600 mm au-dessus du sol.
-Cet appareil ne doit être branché ou raccordé, selon les règles et
normes en application, que par une personne habilitée.
-Si le câble d’alimentation est endommagé, il doit être remplacé par le
fabricant, son service après-vente ou des personnes de qualication
similaire an d’éviter un danger.
Attention :
Surface très
chaude
Caution
hot surface

3
F
-A la première mise en chauffe, une légère odeur peu apparaître
correspondant à l’évacuation des éventuelles traces liées à la
fabrication de l’appareil.
-La notice d’utilisation de cet appareil est disponible en vous connec-
tant sur le site Internet du fabricant indiqué sur le bon de garantie
présent dans cette notice.
-Un système de gestion d’énergie ou de délestage par coupure
d’alimentation est incompatible avec nos appareils. Il détériore le
thermostat.
-Pour des raisons de sécurité, il est formellement interdit de re-remplir
les appareils. En cas de besoin, contactez un professionnel qualié.
-Pour assurer un bon fonctionnement du ventilateur (selon modèle),
il est recommandé de ne pas obstruer ou recouvrir la sortie d’air
(notamment par une serviette). Cela risquerait de provoquer la mise
en sécurité du ventilateur.
-Veillez à ne pas positionner de peignoir sur le boîtier de commande.
-Avant de procédez à l’entretien du radiateur sèche-serviettes,éteignez-
le et laissez-le refroidir. Ne jamais utiliser de produits abrasifs et de
solvants.
Les appareils munis de ce symbole ne doivent pas être mis
avec les ordures ménagères, mais doivent être collectés sé-
parément et recyclés.
La collecte et le recyclage des produits en n de vie doivent
être effectués selon les dispositions et les décrets locaux.
L’installation d’un appareil en altitude provoque une éléva-
tion de la température de sortie d’air (de l’ordre de 10°C par
1000 m de dénivelé).

4
Installation
Règles d’installation
-Cet appareil a été conçu pour être installé dans un local résidentiel.
Dans tout autre cas,veuillez consulter votre distributeur.
-L’installation doit être faite dans les règles de l’art et conforme
aux normes en vigueur dans le pays d’installation (NFC 15-100 pour la
France).
-L’appareil doit être alimenté en 230V Monophasé 50Hz.
-Dans des locaux humides comme les salles de bains et les cuisines,
vous devez installer le boîtier de raccordement au moins à 25 cm
du sol.
Tenir l’appareil éloigné d’un courant d’air susceptible de per-
turber son fonctionnement (ex : sous une Ventilation Mécanique
Centralisée, etc...).
Ne pas l’installer sous une prise de courant xe.
Volume 1 Pas d’appareil électrique
Volume 2
Appareil électrique
IPX4 (Norme EN 60335-
2-43 : 2003/A2 : 2008)
200 mini
250 mini
150 mini
250 mini
Respectez les distances minimales
avec le mobilier pour l’emplacement
de l’appareil.
Ne pas installer d’étagère au-dessus
de l’appareil.
Le boîtier bas doit être au minimum à
5 mm du mur.
Pour éviter tout danger pour les très
jeunes enfants, il est recommandé
d’installer cet appareil de façon telle
que le barreau chauffant le plus bas
soit au moins 600 mm au-dessus du
sol.
PRÉPARER L’INSTALLATION DE L’APPAREIL

5
F
RACCORDER L’APPAREIL
Règles de raccordement
-L’appareil doit être alimenté en 230V Monophasé 50Hz.
-L’alimentation de l’appareil doit être directement raccordée au réseau
après le disjoncteur et sans interrupteur intermédiaire.
-Le raccordement au secteur se fera à l’aide du câble de l’appareil par
l’intermédiaire d’un boîtier de raccordement. Dans des locaux humi-
des comme les salles de bains et les cuisines, il faut installer le boîtier
de raccordement au moins à 25 cm du sol.
-Le raccordement à la terre est interdit. Ne pas brancher le
l pilote (l noir) à la terre.
-L’alimentation doit être directement raccordée au réseau après le
dispositif de coupure omnipolaire conforme aux règles d’installation.
-Si le câble d’alimentation est endommagé, il doit être remplacé par le
fabricant, son service après-vente ou une personne de qualication
similaire an d’éviter un danger.
-Si vous utilisez le l pilote et s’il est protégé par un différentiel 30mA
(ex : salle de bains), il est nécessaire de protéger l’alimentation du l
pilote sur ce différentiel.
-Si vous voulez utiliser un délesteur, choisissez un délesteur à sortie
l pilote et non un délesteur à sortie de puissance, an de ne pas
détériorer le thermostat.
Schéma de raccordement de l’appareil
-Coupez le courant et branchez les ls d’après le schéma suivant :
Deux cas possibles

6
-Pour vérier la bonne transmission des ordres de programmation,
procédez aux vérications suivantes :
confort eco hors gel
arrêt du
chauffage
délestage
confort
-1° c
confort
-2° c
signal à
transmettre
m e s u r e
entre le fil
pilote et le
neutre
0 volt 230
volt
-115
volt
négative
+ 115
volt
positive
230 volt
pendant
3 s
230 volt
pendant
7 s
-Dans le cadre de la programmation par l pilote ou courant porteur,
les ordres hors gel ou délestage sont prioritaires.
-Le délai de basculement du mode Confort vers le mode Eco est de
l’ordre de 12 secondes.
-Le délai de basculement du mode Confort -1/-2 vers Confort est de
l’ordre de 5 minutes.
Avant toute action d’entretien, coupez l’alimentation électrique de
l'appareil. Pour conserver les performances de l’appareil, il est néces-
saire, environ deux fois par an, d’effectuer son dépoussiérage.
Ne jamais utiliser de produits abrasifs et de solvants.
ENTRETIEN
UTILISATION DES PATÈRES
Vous disposez de 3 patères amovibles.
Prenez garde à ne pas vous cogner lorsque celles-ci sont sorties.

7
F
Utilisation
Choisissez la langue, puis la date et l’heure.
A la première mise sous tension,
-la programmation est inactive,
-la température de consigne est réglée à 19° C.
PREMIERE MISE EN MARCHE
-Augmenteroudiminuerlatempérature
sans avoir besoin de valider ;
-Changer la durée du Boost ;
-Naviguer dans les menus.
-Naviguer dans les sous-menus ;
-Valider ;
-Éteindre ;
-Verrouiller, déverrouiller.
-Retour à l’écran précédent
-Activation ou désactivation du Boost
PRINCIPE DE FONCTIONNEMENT
NETTOYAGE DU VENTILATEUR
Nettoyez avec un aspirateur les grilles d’entrée et de sortie d’air.
Le ventilateur est équipé d’un ltre anti-poussière qui, lorsqu’il est
saturé, peut provoquer son arrêt (un code erreur Err 6 s’afche sur
l’écran du boîtier de commande).
Pour une meilleure utilisation, nettoyez votre ltre régulièrement.
Un interrupteur Marche/Arrêt est situé à l’arrière du boîtier de l’appareil.
Utilisez l’interrupteur uniquement pour un arrêt prolongé
(hors période de chauffe).
Positionnez l’interrupteur (situé à l’arrière de l’appareil) sur I pour
mettre l’appareil sous tension. Lorsque l’appareil est mis hors tension,
un nouveau réglage du jour et de l’heure peut être nécessaire.
L’INTERRUPTEUR

8
An d’éviter les manipulations par des enfants, vous pouvez verrouiller les commandes de
votre appareil en faisant un appui long sur .
Sélectionnez «Verrouiller» et validez avec .
Faites de même pour déverrouiller les commandes en sélectionnant «Déverrouiller» .
VERROUILLAGE DES COMMANDES
2 modes de fonctionnement sont proposés :
Prog Active
- L’appareil suit le programme interne déni pour chaque jour de la
semaine. A la mise en marche de l’appareil, les plages suivantes sont
dénies :
lundi à vendredi , confort de 6h à 9h et de 18h à 21h
samedi et dimanche, confort de 8h à 12h et de 18h à 21h.
Vous pouvez modier ces plages et dénir 3 plages de température
Confort par jour.
Pendant ces plages Confort, la consigne de température est réglée à
l’aide de ou .
En dehors des plages Confort, l’abaissement est réglé dans le Menu
«Abais.T° ECO».
- L’appareil suit les ordres Arrêt et Hors Gel de la programmation
externe de votre installation (voir notice de votre centrale de pro-
grammation).
Prog inActive
-L’appareil suit en permanence la température de consigne réglée.
-L’appareil suit tous les ordres de la programmation externe.
DESCRIPTION DES MODES
Pour arrêter l’appareil, faites un appui long sur .
Conrmez «Eteindre» en appuyant sur .
Pour mettre en marche l’appareil, faites un appui long sur .
METTRE EN MARCHE / ARRÊTER L’APPAREIL

9
F
En mode PROG Inactive :
19. 0 °
-Augmentez avec (max 28°C).
-Diminuez avec (min 12°C).
-Diminuez encore jusqu’à 7°C (température Hors Gel
non modiable) avec .
-Diminuez encore jusqu’à Eté avec (l’appareil ne
chauffe plus. La fonction Boost reste accessible).
En mode PROG active :
PROG
Lun 12:14
19. 0 °
Si l’écran afche PROG, vous êtes sur une plage de
programmation en mode Confort.
-Augmentez avec (max 28°C).
-Diminuez avec (min 12°C).
Si l’écran afche PROG ECO, vous êtes sur une plage
de programmation en mode ECO. Par défaut la tempé-
rature ECO est réglée à -3.5°C par rapport à la tem-
pérature CONFORT.
Vous pouvez modier la température ECO, vous for-
cez donc le réglage par défaut entre la température
Confort et la température Eco. «PROG Dérog» s’af-
cheé jusqu’à la prochaine plage Confort.
Vous pouvez régler l’écart entre la température
Confort et Eco dans le Menu «Abais.T° ECO».
Si vous avez réglé une température Hors Gel (7°C), la
programmation est suspendue.
Modiez cette température lors de votre retour pour
la reprise de la programmation.
En diminuant la température au minimum, vous passez
en mode Eté,votre appareil ne chauffe plus. La fonction
Boost reste accessible.
PROG ECO
Lun 17:14
15. 5 °
PROG Dérog.
Retour à la
prog à
18:00
18. 5 °
PROG H.Gel
Programmation
suspendue
7. 0 °
RÉGLER LATEMPÉRATURE
Eté
