auna Areal Bar 350 User manual

www.auna-multimedia.com10028652 10028653
USB, BT, FM-Radio, Touch Buttons, Wandhalterung
Areal Bar 350

2
Sehr geehrter Kunde,
zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren.
Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese
um möglichen technischen Schäden vorzubeugen.
Sicherheitshinweise und Gewährleistung
• Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu ma-
chen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können.
• Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem Ge-
brauch.
• Bitte verwenden Sie das Produkt nur in seiner bestimmungsgemäßen Art und Weise. Eine anderweiti-
ge Verwendung führt eventuell zu Beschädigungen am Produkt oder in der Umgebung des Produktes.
• Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Achtung Verlet-
zungsgefahr!
• Önen Sie das Produkt niemals eigenmächtig und führen Sie Reparaturen nie selber aus!
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder den Fall aus bereits geringer
Höhe beschädigt werden.
• Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze.
• Lassen Sie keine Gegenstände aus Metall in dieses Gerät fallen.
• Stellen Sie keine schweren Gegenstände auf dieses Gerät.
• Reinigen Sie das Gerät nur mit einem trockenen Tuch.
• Blockieren Sie nicht die Belüftungsönungen.
• Verwenden Sie ausschließlich vom Hersteller oder vom qualizierten Fachhandel empfohlenes Zube-
hör.
Die Gewährleistung verfällt bei Fremdeingrien in das Gerät.
Kleine Objekte/Verpackungsteile (Plastikbeutel, Karton, etc.)
Bewahren Sie kleine Objekte (z.B. Schrauben und anderes Montagematerial, Speicherkarten) und
Verpackungsteile außerhalb der Reichweite von Kindern auf, damit sie nicht von diesen verschluckt
werden können. Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!
Transport des Gerätes
Bitte bewahren Sie die Originalverpackung auf. Um ausreichenden Schutz beim Transport des Gerätes zu
erreichen, verpacken Sie das Gerät in der Originalverpackung.
Reinigung der äußeren Oberäche
Verwenden Sie keine üchtigen Flüssigkeiten, wie Insektensprays. Durch zu starken Druck beim
Abwischen können die Oberächen beschädigt werden. Gummi- oder Plastikteile sollten nicht über einen
längeren Zeitraum mit dem Gerät in Kontakt sein. Nutzen Sie ein trockenes Tuch.

3
Technische Daten
Artikelnummer 10028652, 10028653
Allgemein
Stromzufuhr AC 100-240V ~ 50-60Hz
Energieverbrauch 19W (Standby: <0.5W)
Klirrfaktor <1% (1kHz, 1W)
S/N 80dB
Eingangsempndlichkeit 500mV
Frequenzgang 40Hz - 20kHz
Impedanz 8Ω
Maße 900 x 57 x 70mm
BT
Version 3.0
Reichweite ca. 10m
Übertragungsfrequenz 2.402~24.80GHz
Protokoll A2DP/AVRCP
Lieferumfang
Gerät, Fernbedienung, Bedienungsanleitung, Cinchkabel, Montagematerial

4

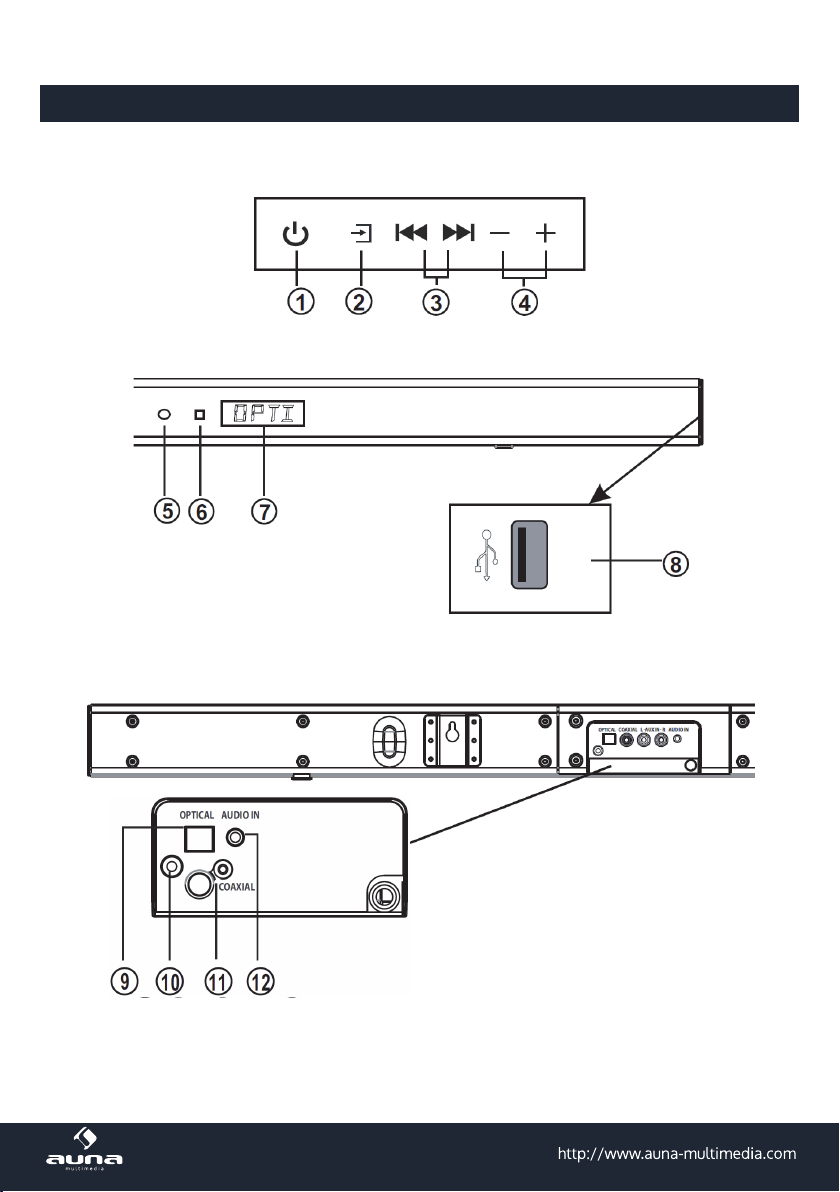

Geräteübersicht / Bedienelemente
Oben
Front
Anschlüsse (Rückseite)

5
1Einschalten / Standby
2Wählen der Eingangsquelle (mehrfach drücken, um zwischen den anlie-
genden Eingangsquellen zu wählen)
3
• Voriger/Nächster Track (BT und USB Modus)
• Voriger/Nächster Sender (Radio)
• Gedrückt halten, um den vorigen/nächsten Sender manuell zu suchen
4 VOL +/- Lautstärke verringern/erhöhen
5Standby LED Leuchtet bei Standby-Betrieb
6IR Sensor Sensor für die Fernbedienung
7Display Anzeige
8USB-Anschluss. Schließen Sie hier USB-Speicher mit Medieninhalten an
oder nutzen Sie den Anschluss, um Ihr Mobiltelefon/Tablet o.ä. aufzuladen.
9Optischer Eingang Optischer Anschluss. Entfernen Sie die Kunststokappe und verwahren Sie diese.
10 FM Antenne
12 Coaxial Eingang Koaxialer Anschluss
13 Audio In (3.5mm) 3,5mm-Klinke-Anschluss

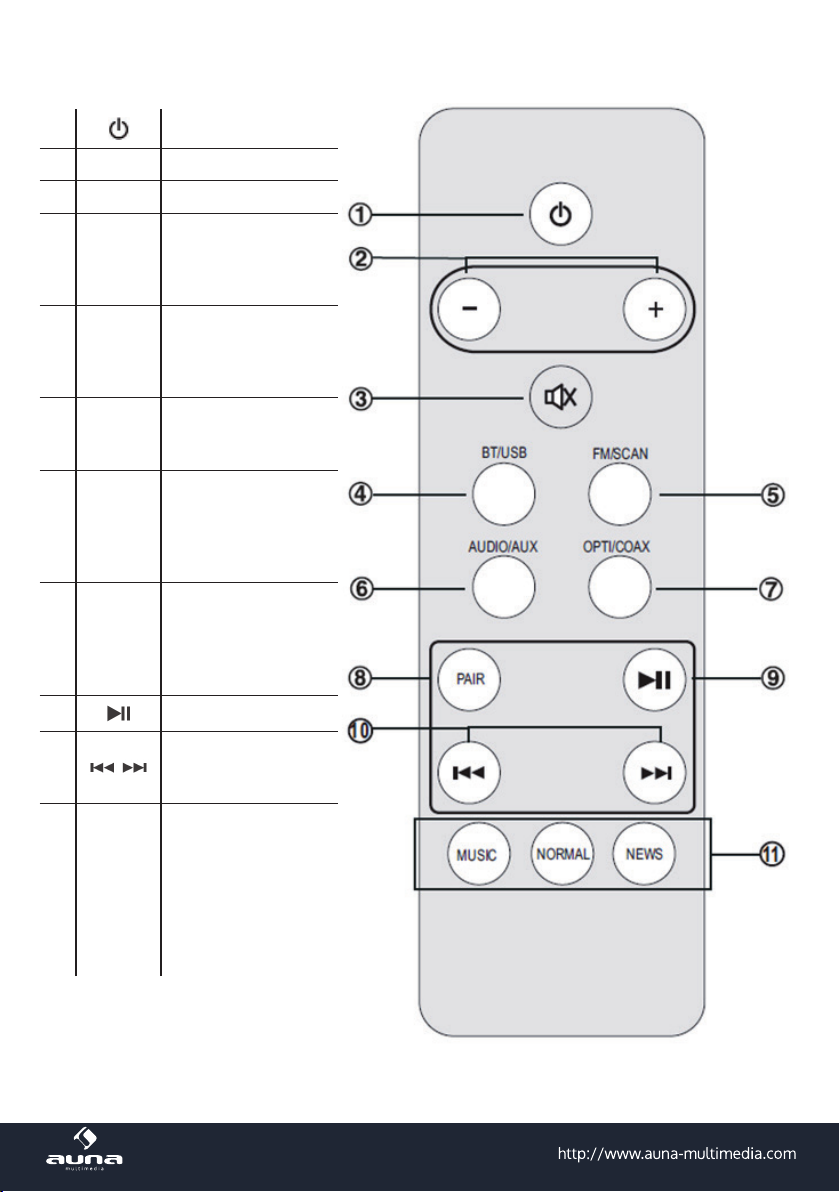

Fernbedienung
Hinweise

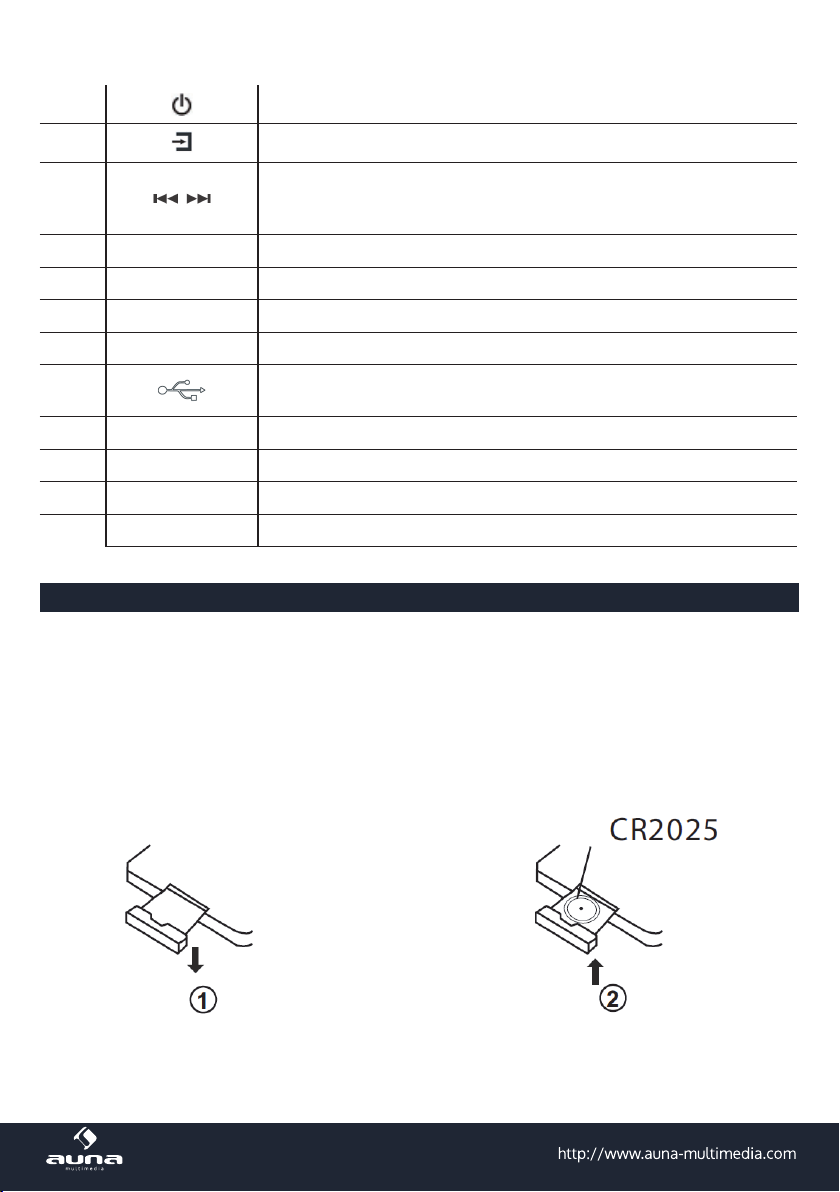

• Die Fernbedienung benötigt eine Batterie des Typs CR2025 (3V). Ersetzen Sie diese, sobald die Batte-
rieleistung merklich nachgelassen hat. Gehen Sie nach unten gezeigter Abbildung vor.
• Batterien und Akkus dürfen nicht in den Hausmüll entsorgt werden, sondern müssen entsprechend
der gesetzlichen Bestimmungen bei einer dafür vorgesehenen Abgabe-/Sammelstelle abgegeben
werden.

6
1Einschalten / Standby
2VOL +/- Lautstärke + / -
3MUTE Stummschalten
4BT/USB
Wählen Sie zwischen
USB und BT als Ein-
gangsquelle (mehr-
fach drücken).
5FM/
SCAN
Wählen Sie Radio als
Eingangsquelle. Ge-
drückt halten für auto-
matischen Suchlauf.
6AUDIO
Wählen Sie zwischen
AUDIO als Eingangs-
quelle.
7OPTI/
COAX
Wählen Sie zwischen
optischem und ko-
axialem Eingang als
Eingangsquelle (mehr-
fach drücken).
8PAIR
Gedrückt halten, um
die BT Pairing-Funkti-
on zu aktivieren oder,
um die aktuelle Ver-
bindung zu trennen.
9Play/Pause (BT/USB)
10
Analog zu den Touch-
Tasten am Bedienteil
(siehe oben).
11
MUSIC
NORMAL
NEWS
Wählen Sie einen
der voreingestellten
Soundeekte, zuge-
schnitten auf Musik-
genuss (MUSIC) bzw.
Nachrichten (NEWS).
Schalten Sie den EQ
mit NORMAL ab.

7
• Der Infrarot-Sensor für die Fernbedienung hat einen Empfangswinkel von 60°. Bitte beachten Sie wei-
terhin, dass die Lichtverhältnisse die Funktion der Fernbedienung beeinussen können.
Anschlüsse
Stromanschluss
• Achtung: Gefahr von Schäden am Gerät! Stellen Sie unbedingt sicher, dass die von Ihrer Huashalts-
steckdose gelieferte Spannung der vom Gerät benötigten entspricht.
• Schließen Sie das Stromkabel erst an, nachdem alle anderen (Audio-, USB-) Kabel verbunden sind.
• Trennen Sie die Netzverbindung, wenn das Gerät über einen längeren Zeitraum nicht in Benutzung ist.

8
Verbindungsvarianten
Digital Audio
Analog Audio

9
Analog Audio
• Verbinden Sie Ihre Quellgeräte (DVD-Player, TV-Gerät oder Spielkonsole) auf je eine der gezeigten
Arten mit der Areal Bar.
• Stellen Sie jeweils sicher, dass die Tonausgabe jeweils auf den entsprechenden Ausgang erfolgt. Kon-
sultieren Sie die Einstellungen und gegebenenfalls die Hilfedateien und Handbücher der jeweils ge-
nutzten Geräte.
Wandmontage
Die Wandmontage ist einfach, sollte aber bei Zweifeln oder geringen Handwerklichen Fähigkeiten an qua-
li ziertere Personen delegiert werden. Fehlerhafte Montage kann unter Umständen zu Geräteschäden und
Verletzungen führen. Achten Sie auf etwaige Wasser- oder Stromführenden Leitungen in der Wand!
Die mitgelieferten Schrauben und Dübel sind für massive Untergründe geeignet (Ziegel, Beton, Mauerwerk,
Holz). Sie benötigen weiteres Werkzeug, das nicht mitgeliefert wird (Wasserwaage, Bohrmaschine, Stift,
Metermaß, Schraubenzieher/Akkuschrauber). Mitgeliefertes Montagematerial:
Winkel x2 Schraube (a) x4 Schraube (b) x2 Dübel (B) x2

10

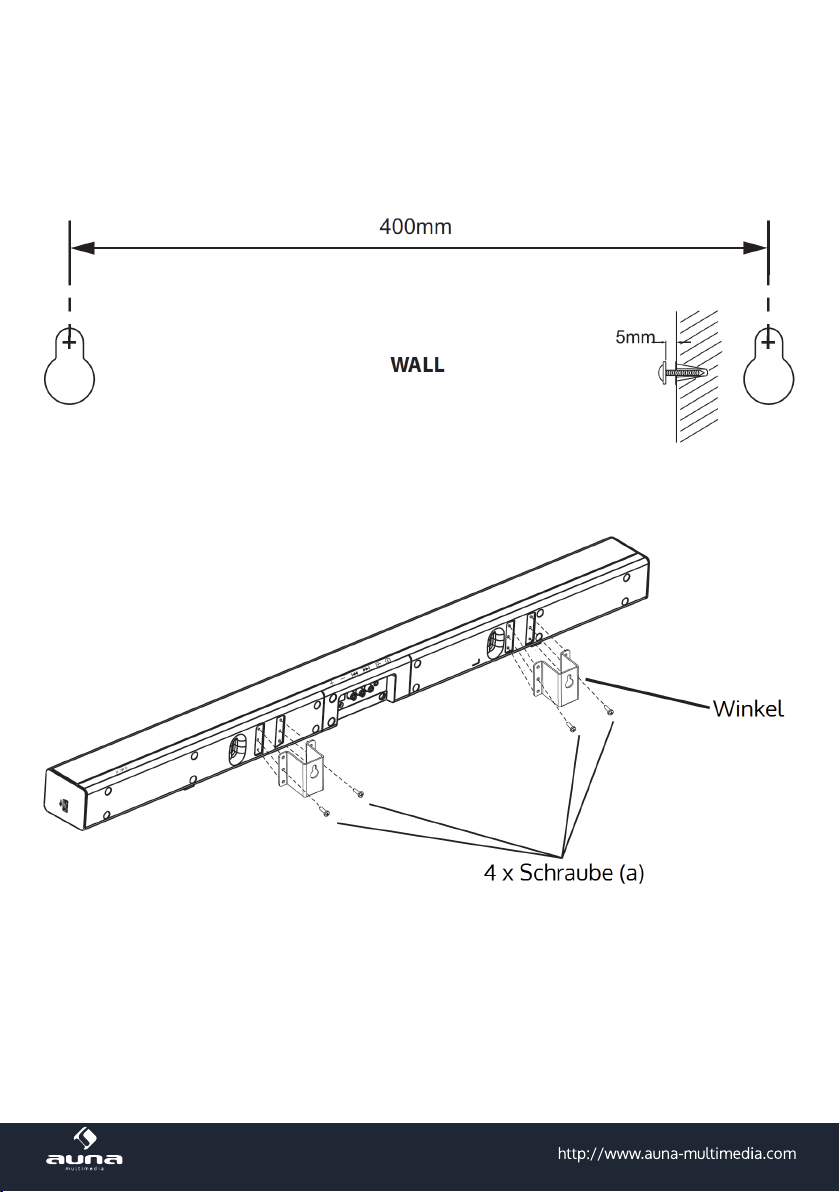

Bohren Sie zwei Löcher im Abstand von 40cm auf einer Waagerechten für die Wandhalterung in die Wand.
Der Bohrerdurchmesser sollte dem Dübeldurchmesser entsprechen. Nur bei weicheren Untergründen wäh-
len Sie bitte zunächst einen ca. 1mm dünneren Bohrer.
Stecken Sie die Dübel in die Bohrlöcher und schrauben Sie die Schrauben (b) so hinein, dass sie etwa 5mm
überstehen (siehe Abbildung):
Verschrauben Sie anschließend die Winkel am Gerät, so dass die Verjüngungen der Aufhänge-Löcher nach
oben zeigen.

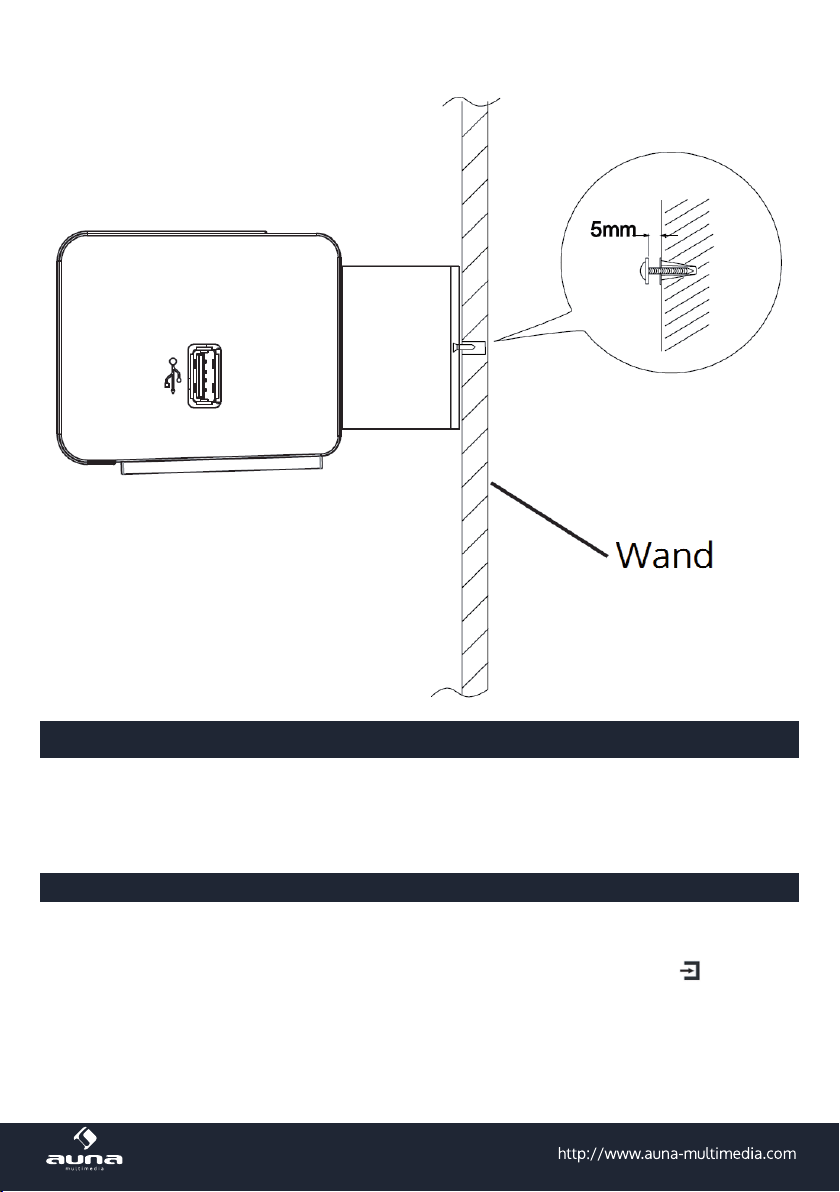

Hängen Sie schließlich das Gerät mit den Montagewinkeln auf die überstehenden Schrauben (siehe Abbil-
dung nächste Seite). Vergewissern Sie sich ob des festen Sitzes bevor Sie den Netzstecker und die Audio-
verbindungen anschließen.

11
Bedienung
Alle Funktionen der Areal Bar können über das Bedienpanel oder über die entsprechenden Tasten der Fern-
bedienung aufgerufen werden (Siehe Abschnitt „Geräteübersicht und Bedienelemente“).
BT
Wenn Sie bereits ein BT-fähiges Abspielgerät (typischerweise Smartphone oder Tablet) mit der Areal Bar
verbunden haben, wählen Sie durch mehrfaches Drücken der Quellenwahltaste am Gerät ( ) oder mit BT/
USB auf der Fernbedienung den BT-Modus aus. Falls nicht, halten Sie PAIR auf der Fernbedienung gedrückt,
um den Pairing-Modus zu aktivieren. Die Areal Bar erscheint nun unter der Bezeichnung „Areal Bar“ in der
Pairing-Liste Ihres Smartphone/Tablets. Bei erfolgreicher Verbindung zeigt das Display „bT“ an.

12
FM-Radio
• Schalten Sie durch mehrfaches Drücken der Quellenwahltaste ( ) bzw mit FM/SCAN auf der Fernbe-
dienung in den Radio-Modus.
• Halten Sie FM/SCAN gedrückt, um einen automatischen Sendersuchlauf auszulösen oder suchen Sie
mit / manuell nach dem gewünschten Sender.
USB
Sie können den USB-Anschluss der Areal Bar zum Auaden eines mobilen Geräts (z.B. Smartphone, Tablet
o.ä.) nutzen. Der Anschluss liefert 5V bei 500mA.
Wenn Sie einen Player anschließen, achten Sie darauf, dessen Ausgangslautstärke aufzudrehen. Bei fehlen-
dem Eingangssignal oder zu geringer Eingangslautstärke schaltet die Areal Bar sonst nach 19 Minuten in
den Standby-Modus, um so Energie zu sparen.
Fehlerbehebung
Fernbedienung ohne Funktion • Versuchen Sie, die Fernbedienung näher an die Areal Bar
zu halten.
• Richten Sie die Fernbedienung auf den IR-Sensor der Areal
Bar.
• Ersetzen Sie die Batterie der Fernbedienung durch ein fri-
sches Exemplar gleicher Bauart.
• Entfernen Sie etwaige Hindernisse zwischen der Fernbe-
dienung und der Areal Bar.
Brummen oder andere Störgeräusche Vielleicht sind Anschlüsse oder Kontakte verschmutzt oder
angelaufen. Reinigen Sie sie mit einem höchstens ganz leicht
feuchten, fusselfreiein und sauberen Tuch.
Gerät reagiert nicht Hat es sich „aufgehängt“? Ziehen Sie den Netzstecker, warten
Sie einige Sekunden und schließen Sie es wieder an.
Kein Ton • Stellen Sie sicher, dass Sie die Stummschaltung („MUTE“)
nicht aktiviert haben.
• Stellen Sie sicher, dass Sie das Ausgangssignal des zur Zeit
anliegenden Geräts auf den in Betrieb bendlichen Aus-
gang gelegt haben - also zum Beispiel den Ton-Ausgang
des Fernsehers auf „optical“ eingestellt haben, falls Sie
diesen Ausgang benutzen, auf „coaxial“ bzw. „digital“, falls
Sie diese benutzen usw.

13
Die Areal Bar wird nicht in der Liste ge-
fundener BT-Geräte in meinem Smart-
phone / Tablet angezeigt.
• Stellen Sie sicher, dass Sie auf diesem Gerät die BT-Funk-
tion aktiviert haben.
• Stellen Sie sicher, dass Sie die Areal Bar eingeschaltet und
in den BT-Modus gebracht haben.
• Die BT-Reichweite beträgt maximal 10 Meter.
Die Areal Bar schaltet sich auf einmal
ab.
• Bitte erhöhen Sie die Ausgangslautstärke der Audioquel-
le, um der automatischen Energie-Spar-Abschaltung ent-
gegenzuwirken. Sie können die Areal Bar trotzdem leise
stellen.

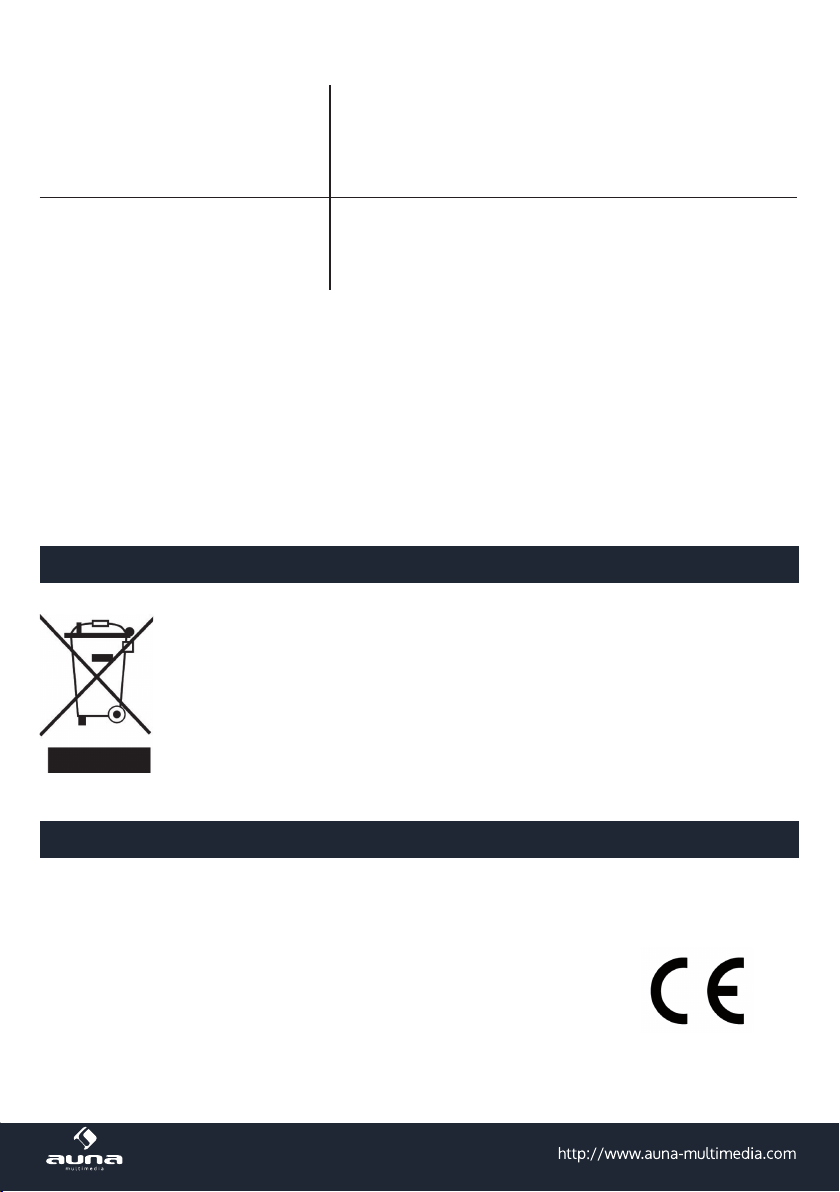

Hinweise zur Entsorgung
Elektroaltgeräte
Be ndet sich die diese Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Pro-
dukt, gilt die Europäische Richtlinie 2002/96/EG. Diese Produkte dürfen nicht mit dem
normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen
zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich
nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll.
Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit
ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling
hilft, den Verbrauch von Rohsto en zu verringern.
Konformitätserklärung
Hersteller: CHAL-TEC GmbH, Wallstraße 16, 10179 Berlin, Deutschland
Dieses Produkt entspricht den folgenden Europäischen Richtlinien:
2014/30/EU (EMV)
2014/35/EU (LVD)
2011/65/EU (RoHS)

14
Dear Customer,
Congratulations on purchasing this product. Please read and follow these instructions, in order to avoid
damaging the item. We do not cover any damages that may arise from improper use of the item or the
disregard of the safety instructions.
Important Safety Advice
• Read all instructions before using.
• To protect against a re, electric shock or personal injury, do not immerse cord, electric plugs or device
in water or other liquids.
• Do not expose the appliance to extreme temperatures. The appliance shall be used in moderate cli-
mates.
• The use of attachments that are not recommended by the appliance manufacturer may result in re,
electric shock or personal injury.
• Do not open the unit by removing any cover parts. Do not attempt to repair the unit. Any repairs or
servicing should be done by qualied personell only.
• Only qualied persons may perform technical work on the product. The product may not be ope-
ned or changed. The components cannot be serviced by the user. The manufacturer is not responsible
for any radio or TV interference caused by unauthorized modications.
• The appliance is not a toy. Do not let children play with it. Never let children insert foreign objects into
the appliance.
• Never clean the surface of the device with solvents, paint thinners, cleansers or other chemical pro-
ducts. Instead, use a soft, dry cloth or soft brush.
• This appliance is to be used with 12V car power supply.
• Save these instructions.
Small objects
Keep small objects (i.e. screws, mounting material, memory cards etc.) and packaging out of the range of
children. Do not let Children play with foil. Choking hazard!
Transporting the device
Please keep the original packaging. To gain suicient protection of the device while shipment or transpor-
tation, make sure to put it back in its original packaging.
Cleaning the surface
Do not use any volatile liquids, detergents or the like. Use a clean dry cloth.

15
Technical Data
Article No. 10028652, 10028653
General
Power supply AC 100-240V ~ 50-60Hz
Power consumption 19W (Standby: <0.5W)
Total harmonic distortion <1% (1kHz, 1W)
S/N (A Weight) 80dB
Input sensitivity 500mV
Frequency response 40Hz - 20kHz
Impedance 8 Ohms
Dimensions 900 x 57 x 70mm
BT
Version 3.0
Range approx. 10m
Transmission frequency 2.402~24.80GHz
Protocols A2DP/AVRCP
Accessories
Device, remote control, user manual, RCA cable

16
Device Overview / Controls
Top view
Front view
Connections (rear)

17
1On / Standby
2Press repeatedly to choose from the connected audio sources.
3
• Previous / Next track (BT & USB)
• Previous / Next station (radio)
• Press and hold to manually tune to previous / next FM station.
4 VOL +/- Change volume
5Standby LED Indicates standby
6IR Sensor Sensor for RC
7Display
8USB slot. Use to charge connected devices (5V/500mA) or connect any
USB drives with stored media to play over the sound bar.
9Optical Input
10 FM antenna
11 Coaxial Input
12 Audio In (3.5mm)
Remote Control
General advice
• The remote control uses a CR2025 (3V) battery. Replace the battery with one of the same type as soon
as the battery power has noticeably decreased.
• Batteries and rechargeable batteries may not be disposed into houshold waste. Dispose only regar-
ding local laws and regulations.

18
1On / Standby
2VOL +/- Volume + / -
3MUTE Mute on/o
4BT/USB Choose from USB and
BT as input source.
5FM/
SCAN
Set FM radio as input
source. Press and hold
for automatic station
scan.
6AUDIO Choose input source:
AUDIO
7OPTI/
COAX
Choose optical / co-
axial connection as
input source.
8PAIR
Press and hold to acti-
vate BT pairing mode
or, respectively, to dis-
connect currently acti-
ve BT connection.
9Play/Pause (BT/USB)
10 Next / Previous
(Track/FM station)
11
MUSIC
NORMAL
NEWS
Choose EQ modes,
perfectly tted to MU-
SIC or NEWS or switch
EQ o (NORMAL).

19
• The RC sensor has a reception angle of ~60°. Please note that teh operating distance may vary depen-
ding on the brightness of the room.
Connections
Mains Connection
• Risk of product damage! Ensure that the power supply voltage corresponds to the voltage printed on
the rating label on the back or on the underside of the unit.
• Before connecting the AC power cord, ensure that you have completed all other connections.
• Be sure to unplug the power cord from the outlet when the system is not in use for an extended period
of time.

20
Audio Connections
Digital inputs connection
Analogue inputs connection: RCA
