auna Areal Bar 541 User manual

www.auna-multimedia.com10029139
Soundbar mit AUX, Opt. Eingang, RCA, Fernbedienung
Areal Bar 541

2
Sehr geehrter Kunde,
zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren.
Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese
um möglichen technischen Schäden vorzubeugen.
Sicherheitshinweise
• Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu ma-
chen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können.
• Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem Ge-
brauch.
• Bitte verwenden Sie das Produkt nur in seiner bestimmungsgemäßen Art und Weise. Eine anderweiti-
ge Verwendung führt eventuell zu Beschädigungen am Produkt oder in der Umgebung des Produktes.
• Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Achtung Verlet-
zungsgefahr!
• Önen Sie das Produkt niemals eigenmächtig und führen Sie Reparaturen nie selber aus!
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder den Fall aus bereits geringer
Höhe beschädigt werden.
• Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze. Dieses Gerät ist nur für den Hausge-
brauch in geschlossenen Räumen geeignet.
• Lassen Sie keine Gegenstände aus Metall in dieses Gerät fallen.
• Stellen Sie keine schweren Gegenstände auf dieses Gerät.
• Reinigen Sie das Gerät nur mit einem trockenen Tuch.
• Blockieren Sie nicht die Belüftungsönungen.
• Verwenden Sie ausschließlich vom Hersteller oder vom qualizierten Fachhandel empfohlenes Zube-
hör.
• Drehen Sie die Lautstärke herunter, bevor Sie den Kopfhörer an einem Musikgerät anschließen.
• Nutzen Sie den mitgelieferten Netzadapter, um das Gerät mit dem Elektrizitätsnetz zu verbinden und
schließen Sie diesen nur an gewöhnlichen (~220-240V) Haushaltssteckdosen an.
Die Gewährleistung verfällt bei Fremdeingrien in das Gerät.
Kleine Objekte/Verpackungsteile (Plastikbeutel, Karton, etc.)
Bewahren Sie kleine Objekte (z.B. Schrauben und anderes Montagematerial, Speicherkarten) und
Verpackungsteile außerhalb der Reichweite von Kindern auf, damit sie nicht von diesen verschluckt
werden können. Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!
Transport des Gerätes
Bitte bewahren Sie die Originalverpackung auf. Um ausreichenden Schutz beim Transport des Gerätes zu
erreichen, verpacken Sie das Gerät in der Originalverpackung.
Reinigung der äußeren Oberäche
Verwenden Sie keine üchtigen Flüssigkeiten, wie Insektensprays. Durch zu starken Druck beim
Abwischen können die Oberächen beschädigt werden. Gummi- oder Plastikteile sollten nicht über einen
längeren Zeitraum mit dem Gerät in Kontakt sein. Nutzen Sie ein trockenes Tuch.

3
Technische Daten
Artikelnummer 10029139
Allgemein
Ausgangsleistung 100W max.
Frequenzgang 20Hz - 20KHz (±3dB)
Eingangs-Sensitivität 520mV
Stromversorgung Netzstrom 100-240V ~ 50-60Hz
Energieverbrauch 20W (Standby ≤0,5W)
Lautsprecher
Full Range: 8 Ohm, 52mm (2”), Frequenzgang 250Hz
- 20Khz
Woofer: 4 Ohm, 78mm (3”), Frequenzgang
55~250Hz
Maße 770 x 103 x 55mm
Länge Netzkabel 1,5m
Fernbedienung
Stromversorgung Batterie (Knopfzelle CR2025)
Lieferumfang
Soundbar, Fernbedienung, Batterie (für Fernbedienung), Audiokabel (Cinch - Klinke), Bedienungsanleitung

4
Bedienelemente

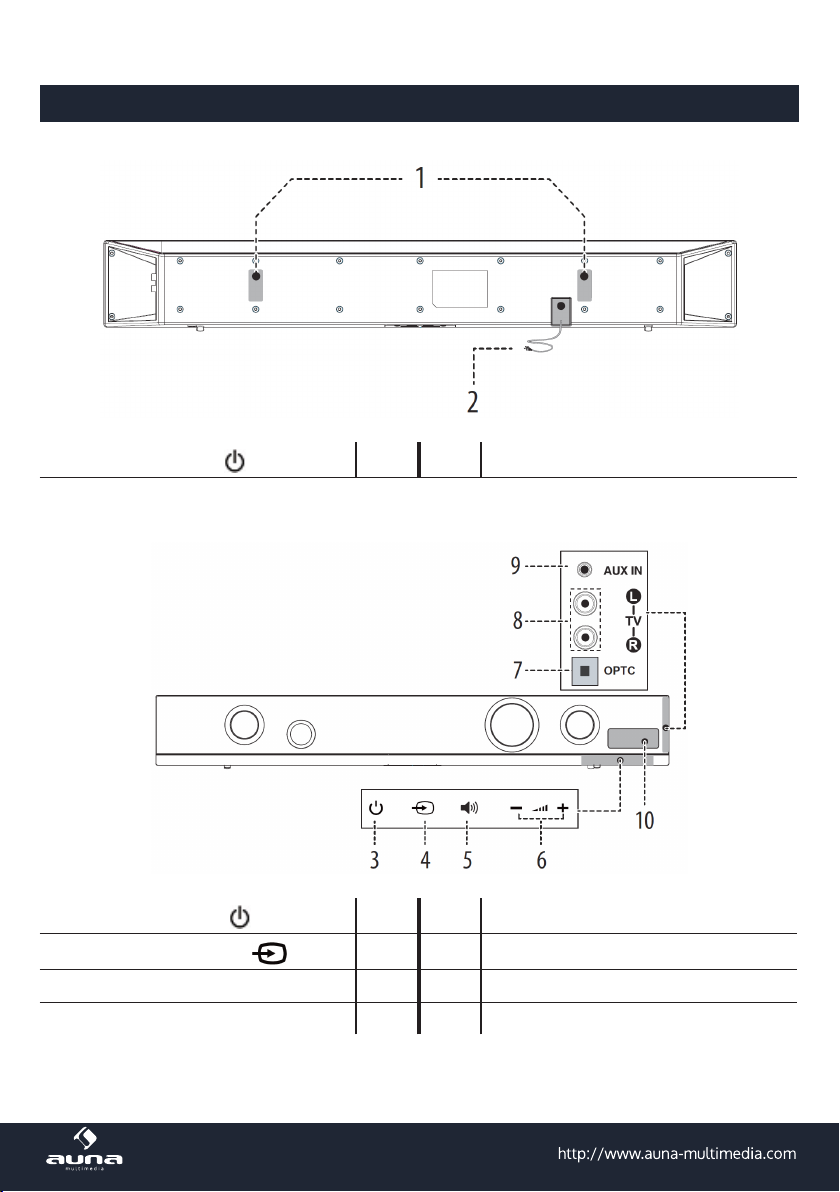

Rückseite:
Haken für die Wandmontage 1 2 Netzkabel
Frontpanel und Anschlüsse:
(Ein/Standby) 3 7 Optischer Eingang
(Eingangsquelle wählen) 4 8 Cinch-Anschluss
EQ 5 9 AUX-Anschluss (3,5mm Klinke)
VOL +/- 6 10 Display

5

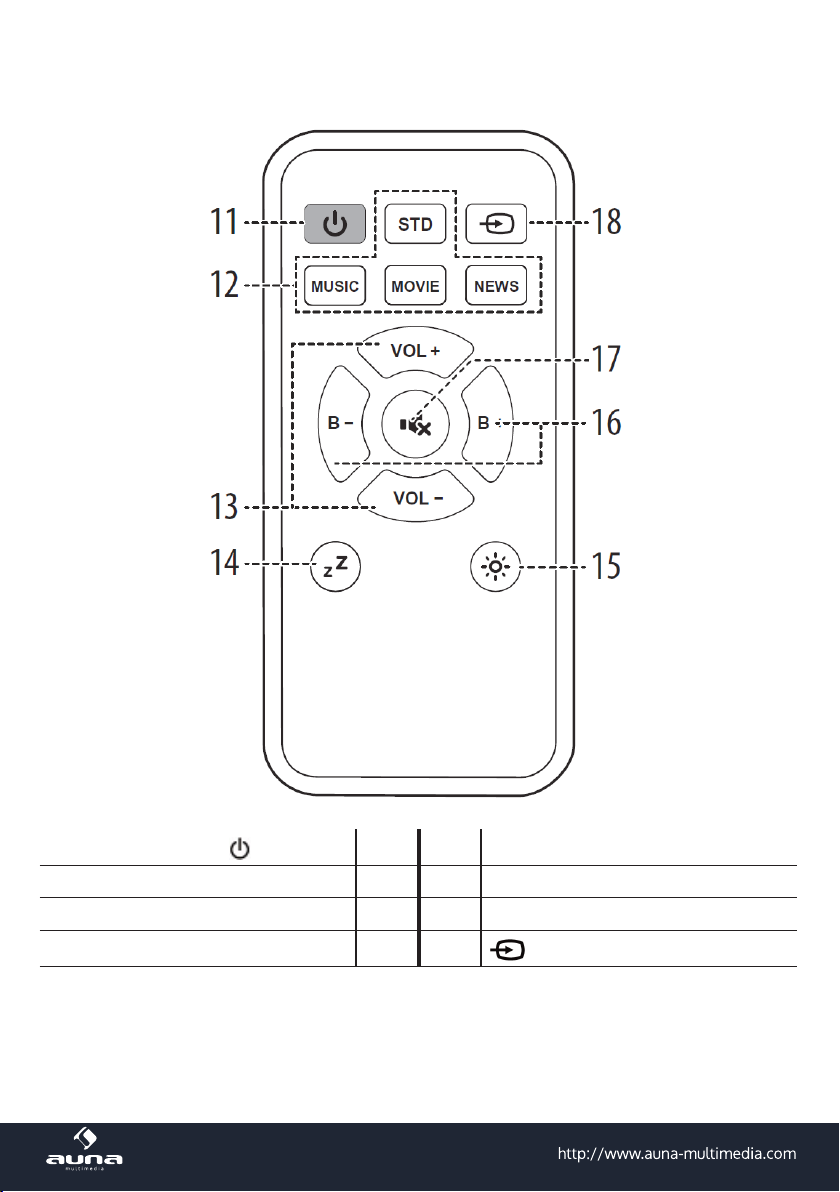

Fernbedienung:
(Ein/Standby) 11 15 Display Dimmer
EQ Modi (STandarD, MUSIC, MOVIE, NEWS) 12 16 Bass +/-
VOL+ / - 13 17 Mute (Stummschaltung)
Sleep Timer 14 18 (Eingangsquelle wählen)

6
Inbetriebnahme: Vorbereitung und Anschlüsse
Vorbereitung und Gebrauch der Fernbedienung
• Drücken Sie den Batteriehalter wie auf den Bild zu sehen (1) und ziehen Sie diesen heraus (2).
• Ersetzen Sie die Batterie. Beachten Sie hierbei die richtige Polung (3).
• Setzen Sie den Batteriehalter wieder in die Fernbedienung ein (4).
Halten Sie die Fernbedienung in Richtung des Geräts. Bedienwinkel: Ca. +/- 30° in jede Richtung. Achtung:
Die Lithium-Batterie verfügt über eine Folie als Transportsicherung. Entfernen Sie diese vor dem ersten
Gebrauch.
Anschlussvarianten
1) Anschluss via Cinch-Kabel: Schließen Sie Ihr TV-Gerät, Spielekonsolen oder DVD-Player per Cinch-Kabel
an:

7
2) Anschluss via COAX-Kabel: Schließen Sie Ihr TV-Gerät, DVD- oder Blu-Ray-Player per optischem Kabel
an:
3) Anschluss via COAX-Kabel: Schließen Sie Ihr TV-Gerät, DVD- oder Blu-Ray-Player mit einem Audiokabel
(3,5mm-Klinke auf Cinch) an:

8

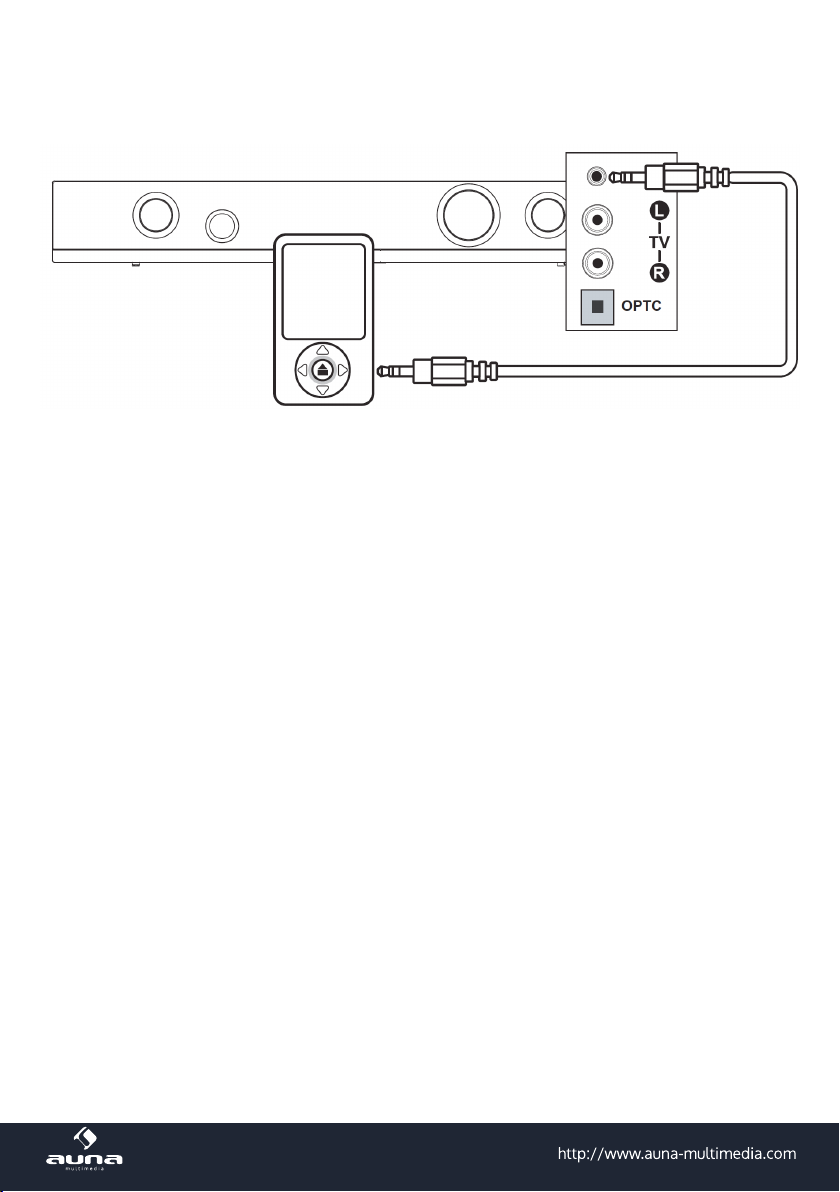

4) AUX-Verbindung: Verbinden Sie externe Geräte (wie MP3-Player, Smartphones etc.) zum Beispiel am
AUX-Eingang der Soundbar:

9
Bedienung
Standby / Einschalten
Verbinden Sie das Gerät mit einer Haushaltssteckdose. Drücken Sie (Ein/Standby) am Gerät oder auf
der Fernbedienung, um die Soundbar einzuschalten. Drücken Sie erneut, um das Gerät wieder auszuschal-
ten (Standbybetrieb).
Eingangsquelle wählen
Drücken Sie mehrfach, um zwischen den Audio-Eingängen (TV, AUX, COAX, BT, OPTC und USB) zu
wählen. Bitte beachten Sie, dass die Audio-EIngänge benannt werden, nicht die Geräte, die Sie - evtl. ab-
weichend dazu - tatsächlich angeschlossen haben.
Einstellen der Lautstärke und Klangeinstellungen (EQ, BASS-Enhancement, MUTE)
Nutzen Sie die Tasten VOL+/- am Gerät oder auf der Fernbedienung, um die Lautstärke einzustellen.
Drücken Sie während des Betriebs mehrfach die EQ-Taste auf der Fernbedienung, um die gespeicherten
Equalizer-Voreinstellungen durchzuschalten (Standard - Movie - Music - News).
Nutzen Sie die BASS+ und BASS- -Tasten auf der Fernbedienung, um die Basswiedergabe isoliert von an-
deren Frequenzen zu justieren.
Drücken Sie MUTE, um die Tonausgabe zu unterbrechen und nochmal MUTE, um die Stummschaltung zu
beenden.
Sleep-Timer
Drücken Sie SLEEP auf der Fernbedienung mehrfach, um den Sleep-Timer einzustellen (Zeitspanne, nach
der das Gerät sich automatisch in den Standby-Modus abschaltet). Die Optionen sind 5, 10, 15, 30, 45, 60
oder 90 Minuten bzw. „o“.
Display-Helligkeit
Drücken Sie DIM mehrfach, um die Display-Helligkeit in 3 Stufen (LOW, MED, HIGH) einzustellen.

10
BT Funktionen
• Drücken Sie den Eingangswahl-Taster mehrfach, um aus den Audio-Eingängen BT auszuwählen.
• „BT“ erscheint auf dem Display und blinkt, während das Gerät nach zuvor verbundenen BT-Geräten
scannt. Werden keine gefunden, ist die Soundbar bereit zum BT-Pairing mit einem neuen Gerät.
• Aktivieren Sie BT auf Ihrem BT-Gerät und verbinden Sie mit „AREAL BAR“ in der Liste der gefundenen
BT-Geräte in Reichweite.
• Geben Sie „0000“ (viermal „null“) als Passwort ein, falls Sie zur Eingabe eines Passwortes aufgefordert
werden.
• Die Soundbar gibt einen Piepton aus (und das Display hört auf zu blinken), wenn der Verbindungsver-
such erfolgreich verlaufen ist.
• Zum Trennen der BT-Verbindung drücken Sie OPTION für 3 Sekunden.
• Wenn Sie sich mit Ihrem BT-Gerät aus der BT-Reichweite bewegen, wird die Verbindung unterbrochen,
bei Wiedereintritt in den (etwa 10m fassenden) Radius aber automatisch wiederhergestellt.
• Steuerung eines verbundenen BT-Geräts:
Nutzen Sie die Pfeiltasten, sowie Play/Pause, um durch Ihre mobile Medienbibliothek zu navigieren.
USB

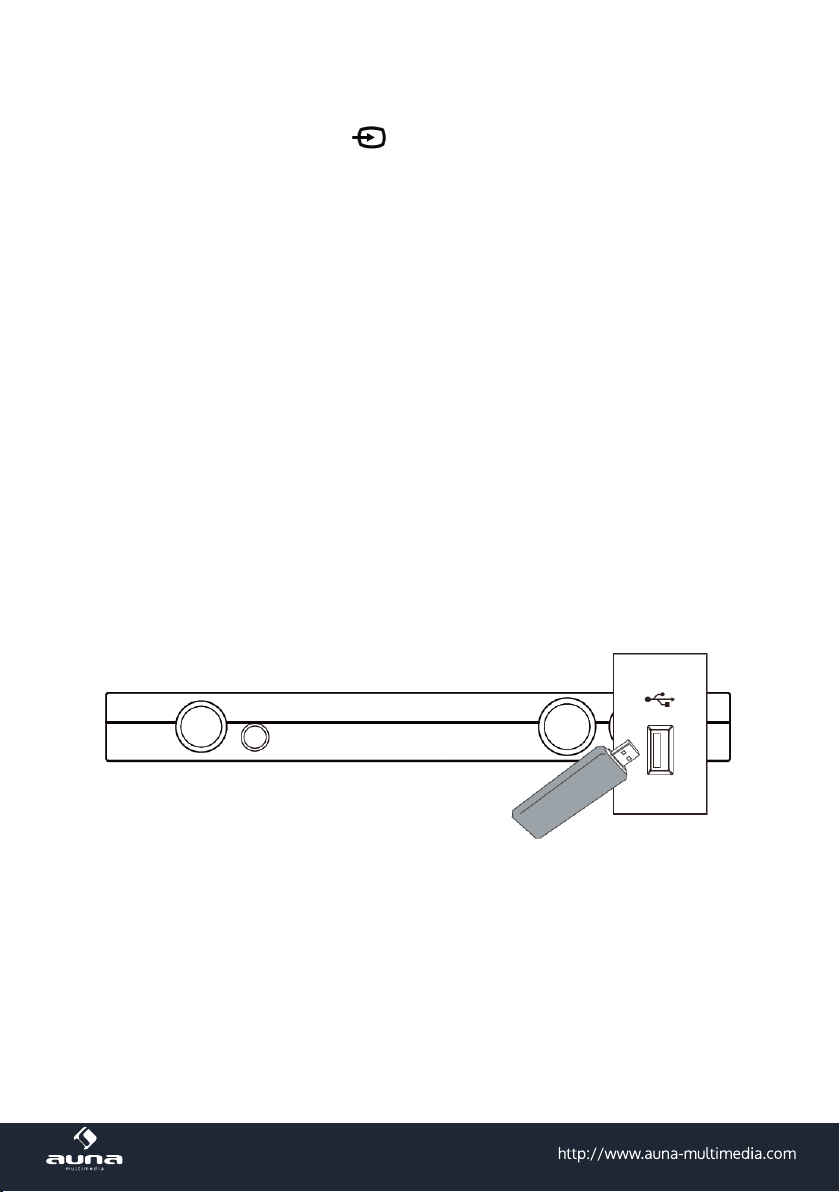

• Verbinden Sie ein Speichermedium mit USB-Stecker (USB-Stick, externe HDD, MP3-Player etc.) mit
dem USB-Port der Soundbar.
• Nutzen Sie die Pfeiltasten, sowie Play/Pause, um durch Ihre mobile Medienbibliothek zu navigieren.
• Drücken Sie mehrfach OPTION auf der Fernbedieung, um aus den Abspielmodi REPEAT (aktueller Titel
wird in Schleife gespielt), REPEAT ALL (alle enthaltenen Dateien werden in Schleife gespielt) oder
RANDOM (zufällige Wiedergabe) zu wählen.

11
Montage
• Halten Sie die Soundbar an der gewünschten Stelle an die Wand und zeichnen Sie die Bohrlöcher im
Abstand von 630mm vor.
• Die Soundbar sollte mindestens 7,5cm unterhalb des TV-Geräts angebracht werden.
• Bohren Sie - in Abhängigkeit von der Beschaenheit der gewählten Wand die zwei Löcher und setzen
Sie Dübel und Schrauben ein - drehen Sie diese nicht vollständig ein, sondern so, dass der Kopf ca.
5mm übersteht. Lassen Sie diese Arbeit von einer handwerklich begabten Person durchführen, falls Sie
sich nicht sicher sind. Stellen Sie in jedem Fall sicher, dass Wand und Montagematerial (Schrauben,
Dübel) tragfähig sind, das Gewicht der Soundbar zu halten.
• Hängen Sie die Soundbar in mit den Haken auf der Rückseite auf die überstehenden Schraubenköpfe:

12
Troubleshooting
Problem Mögliche Lösung
Kein Strom
Stellen Sie sicher, dass das Gerät an eine Steckdo-
se angeschlossen ist, dass die entsoprechenden
notwendigen Sicherungen intakt sind und dass das
Gerät eingeschaltet ist.
Kein Ton
• Stellen Sie bei AUX-Geräten sicher, dass die
Lautstärke an der Signalquelle aufgedreht ist.
• Stellen Sie sicher, dass die Lautstärke an der
Soundbar aufgedreht ist.
• Falls das Problem bei einer digitalen Audio-
Verbindung über koaxiales oder optisches
Kabel auftritt: Stellen Sie sicher, dass am
Ausgabe-Gerät der Audio-Ausgang auf PCM,
LPCM, PCM 2Ch Stereo oder PCM Downmix
geschaltet ist.
• Bei BT-Verbindung: Überprüfen Sie die BT-
Verbindung und führen Sie ggf. das Pairing
erneut durch.
Gerät reagiert nicht Trennen Sie das Gerät für etwa eine Minute von der
Stromverbindung.
Fernbedienung funktioniert nicht
• Reduzieren Sie die Entfernung (zw. Fernbedie-
nung und Gerät).
• Überprüfen Sie die Polarität und den Sitz der
Batterien im Batteriefach der Fernbedienung.
• Ersetzen Sie die Batterien.
• Richten Sie die Fernbedienung direkt auf die
Soundbar.

13
Hinweise zur Entsorgung
Elektroaltgeräte
Bendet sich die diese Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Pro-
dukt, gilt die Europäische Richtlinie 2002/96/EG. Diese Produkte dürfen nicht mit dem
normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen
zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich
nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll.
Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit
ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling
hilft, den Verbrauch von Rohstoen zu verringern.
Konformitätserklärung
Hersteller: CHAL-TEC GmbH, Wallstraße 16, 10179 Berlin, Deutschland
Dieses Produkt entspricht den folgenden Europäischen Richtlinien:
1999/05/EG (R&TTE)
2011/65/EU (RoHS)

14
Dear Customer,
Congratulations on purchasing this product. Please read and follow these instructions, in order to avoid
damaging the item. We do not cover any damages that may arise from improper use of the item or the
disregard of the safety instructions.
Important Safety Advice
• Read all instructions before using.
• To protect against a re, electric shock or personal injury, do not immerse cord, electric plugs or device
in water or other liquids.
• Do not expose the appliance to extreme temperatures. The appliance shall be used in moderate cli-
mates.
• The use of attachments that are not recommended by the appliance manufacturer may result in re,
electric shock or personal injury.
• Do not open the unit by removing any cover parts. Do not attempt to repair the unit. Any repairs or
servicing should be done by qualied personell only.
• Only qualied persons may perform technical work on the product. The product may not be
opened or changed. The components cannot be serviced by the user. The manufacturer is not respon-
sible for any radio or TV interference caused by unauthorized modications.
• The appliance is not a toy. Do not let children play with it. Never let children insert foreign objects into
the appliance.
• Never clean the surface of the device with solvents, paint thinners, cleansers or other chemical prod-
ucts. Instead, use a soft, dry cloth or soft brush.
• Save these instructions.
Small objects
Keep small objects (i.e. screws, mounting material, memory cards etc.) and packaging out of the range of
children. Do not let Children play with foil. Choking hazard!
Transporting the device
Please keep the original packaging. To gain suicient protection of the device while shipment or transporta-
tion, make sure to put it back in its original packaging.
Cleaning the surface
Do not use any volatile liquids, detergents or the like. Use a clean dry cloth.

15
Technical Data
Article # 10029138
General
Output power 100W max.
Frequency response 20Hz - 20KHz (±3dB)
Input sensititvity 520mV
Power supply Houshold mains outlet 100-240V ~ 50-60Hz
Power consumption 20W (Standby ≤0,5W)
Speakers
Full Range: 8 Ohm, 52mm (2”), Frequenzgang 250Hz
- 20Khz
Woofer: 4 Ohm, 78mm (3”), Frequenzgang
55~250Hz
Dimension 770 x 103 x 55mm
Mains cable length 1,5m
Remote Control
Power supply 2 x Battery „AAA“
Scope of Delivery
Sound bar, remote control, battery (for RC), audio cable (RCA -> 3.5mm), user manual

16
Controls
Rear:
(Ein/Standby) 1 2 Titel vor / zurück
Front panel and connection terminal:
(on/standby) 3 7 Optical input
(source) 4 8 RCA input
EQ 5 9 AUX input (3.5mm jack)
VOL +/- 6 10 Display

17
Remote control:
(on/standby) 11 15 Display dimmer
EQ modes (STandarD, MUSIC, MOVIE, NEWS) 12 16 Bass +/-
VOL+ / - 13 17 Mute
Sleep Timer 14 18 (SOURCE button)

18
Initial Use: Preparation and Connections
Preparation and Use of the Remote Control
• First push to inside as the direction indicated by the arrow (See 1) and then Remove the battery holder
as the direction indicated by the arrow (See 2).
• Replace the battery Set a new battery property with (+)side up as illustrated (See 3).
• Insert the battery holder. Push in the holder to the original position (See 4).
Face the remote control towards the player front face IR mark (remote control signal receiver). Operation
angle: About 30 degree in each the direction of the front of the IR mark.
Note: The lithium cell in the battery compartment of remote control has been secured for transport with a
foil. Before initial use please remove this foil so that the remote control is ready for operation.
Connection Options
1) Connecting a TV, DVD or GAMES CONSOLE using the RCA - RCA audio cable:

19
2) DIGITAL connection to a TV, DVD or Blu-ray player using the OPTICAL cable:
3) DIGITAL connection to a TV, DVD or other device using the RCA cable:

20
4) Connection to a mp3 player, TV or other device using the 3.5mm audio cable:
