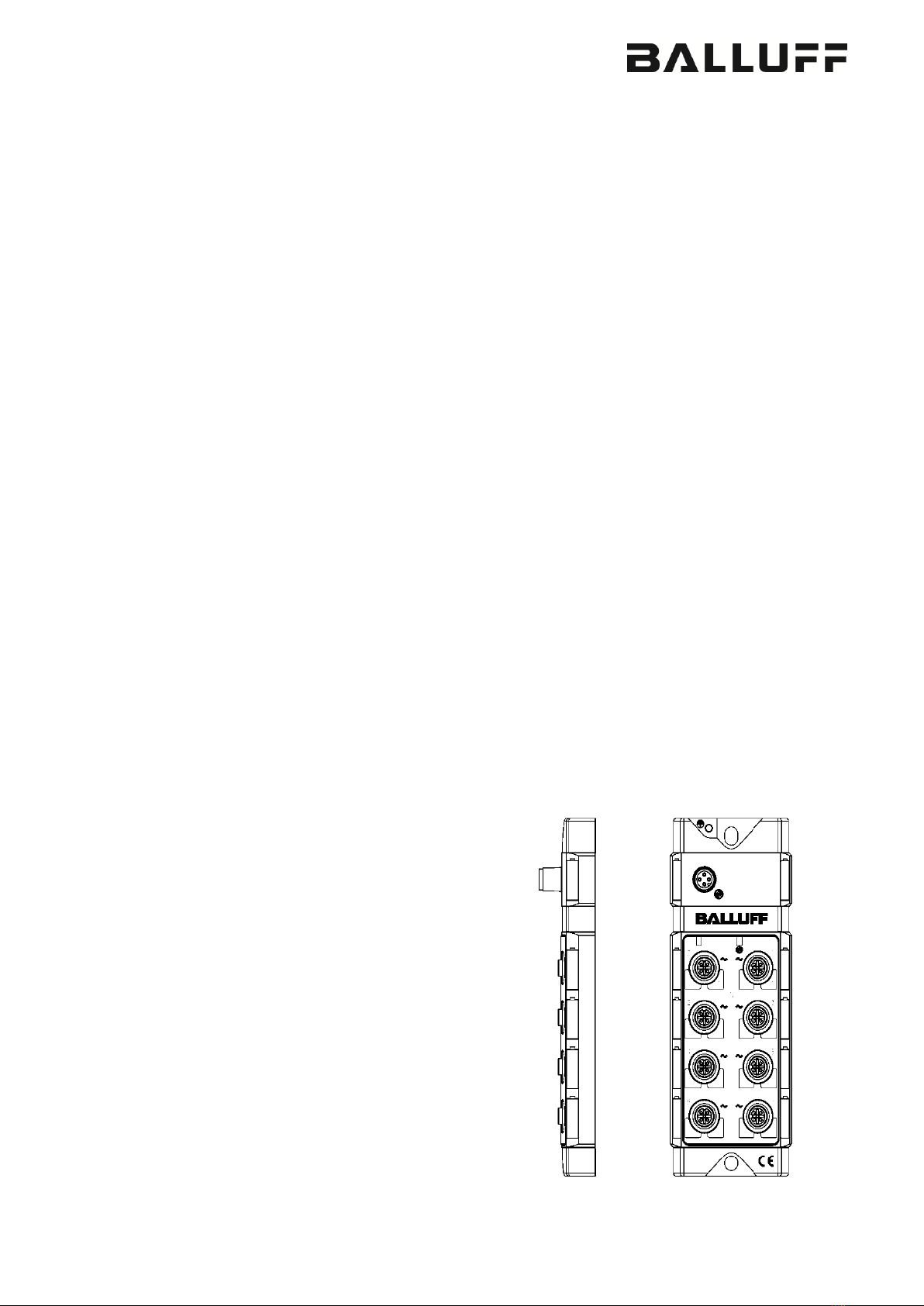

Balluff BNI IOL-719-002-Z012 User manual
BNI IOL-719-002-Z012
english User´s Guide
中文 用户指南
deutsch Betriebsanleitung
www.balluff.com
BNI IOL-719-002-Z012
Bedienungsanleitung
www.balluff.com
1
Inhalt
1Hinweise für den Benutzer 3
1.1. Aufbau der Anleitung 3
1.2. Darstellungskonventionen 3
Aufzählungen 3
Handlungen 3
Schreibweisen 3
Querverweise 3
1.3. Symbole 3
1.4. Abkürzungen 3
1.5. Abweichende Darstellungen 3
1.6. Entsorgung 3
2Sicherheit 4
2.1. Bestimmungsgemäße Verwendung 4
2.2. Installation und Inbetriebnahme 4
2.3. Allgemeine Sicherheitshinweise 4
2.4. Beständigkeit gegenüber aggressiven Stoffen 4
Gefährliche Spannung 4
3Erste Schritte 5
3.1. Anschlussübersicht 5
3.2. Mechanischer Anschluss 6
3.3. Elektrischer Anschluss 6
IO-Link-Schnittstelle 6
Sensor-Hub anschließen 6
Funktionserde 6
Modulversionen 6
3.4. Funktionalität 7
3.5. Sensorschnittstelle 8
3.6. Eingangssignalbereich 10
3.7. Datenformate 10
3.8. Vorzeichenbehaftetes Datenformat 11
3.9. Vorzeichenloses Datenformat 12
3.10. Dimensioniertes Datenformat 14
4IO-Link-Schnittstelle 16
4.1. IO-Link-Daten 16
4.2. Prozessdaten/ Eingangsdaten 17
BNI IOL-719-002-Z012 17
Prozessdaten/ Ausgangsdaten 20
4.3. Parameterdaten/Bedarfsdaten 21
Seriennummer setzen 54hex 22
Prozessdatenanordnung 59hex 22
Analogmodus F0hex 24
Auflösung F1hex 25
Pinbelegung F2hex 25
Pt100/Pt1000-Modus F3hex 26
Kabelbruch inaktiviert F4hex 26
Prozessdatenformat F5hex 26
Schwellenwert 1, F6hex Schwellenwert 2, F7hex 27
Schwellenwert aktiviert F8hex 27
Erdung Thermoelement F9hex 28
Kabelbrucherkennung bei Spannungseingangskonfiguration FBhex 28
4.4. Fehler 29
4.5. Ereignisse 29
5Technische Daten 30
5.1. Abmessungen 30
5.2. Mechanische Daten 30
www.balluff.com
3
1Hinweise für den Benutzer
1.1. Aufbau der
Anleitung
Diese Anleitung ist so gegliedert, dass ein Abschnitt auf dem anderen aufbaut:
Abschnitt 2: Die grundlegenden Informationen zur Sicherheit
Abschnitt 3: Hauptschritte zur Installation des Geräts
……..
1.2. Darstellungs-
konventionen
In dieser Anleitung werden folgende Darstellungsmittel verwendet.
Aufzählungen
Aufzählungen sind in Listenform mit Aufzählungspunkten dargestellt.
•Eintrag 1,
•Eintrag 2.
Handlungen
Handlungsanweisungen sind durch ein vorangestelltes Dreieck gekennzeichnet. Das
Ergebnis einer Handlung ist durch einen Pfeil gekennzeichnet.
➢Handlungsanweisung 1.
Ergebnis der Handlung.
➢Handlungsanweisung 2.
Schreibweisen
Zahlen:
Dezimalzahlen werden ohne Zusatzbezeichnungen dargestellt (z. B. 123).
Hexadezimalzahlen sind mit dem zusätzlichen Hinweis hex (z. B. 00hex) dargestellt.
Querverweise
Querverweise geben an, wo weiterführende Informationen zum Thema zu finden sind.
1.3. Symbole
Achtung!
Dieses Symbol kennzeichnet einen Sicherheitshinweis, der unbedingt beachtet
werden muss.
Hinweis
Dieses Symbol kennzeichnet allgemeine Hinweise.
1.4. Abkürzungen
BNI
DPP
EMV
FE
IOL
ISDU
MSB
Balluff Network Interface - Balluff-Netzwerkschnittstelle
Direct Parameter Page
Elektromagnetische Verträglichkeit
Funktionserde
IO-Link
Index Service Data Unit
Most Significant Bit - Bit mit dem höchsten Stellenwert
1.5. Abweichende
Darstellungen
Produktansichten und Bilder können in dieser Bedienungsanleitung vom angegebenen
Produkt abweichen. Sie dienen nur zur Illustration.
1.6. Entsorgung
Dieses Produkt fällt unter die aktuelle EU-Richtlinie über Elektro- und
Elektronik-Altgeräte (WEEE, waste electrical and electronic equipment), um
Ihre Gesundheit und die Umwelt vor möglichen Gefahren zu schützen und
einen verantwortungsvollen Umgang mit natürlichen Ressourcen zu
gewährleisten.
Entsorgen Sie das Produkt fachgerecht und nicht als Teil des regulären
Abfallstroms. Dabei sind die Vorschriften des jeweiligen Landes zu
beachten. Auskünfte erteilen die nationalen Behörden. Oder senden Sie
uns das Produkt zur Entsorgung zurück.
Balluff-Netzwerkschnittstelle / IO-Link BNI IOL-719-002-Z012
www.balluff.com
4
2Sicherheit
2.1. Bestimmungs-
gemäße
Verwendung
Diese Anleitung beschreibt die Balluff-Netzwerkschnittstelle BNI IOL-719-002-Z012 für den
Einsatz als analoges peripheres Eingangsmodul zum Anschluss von analogen Sensoren,
RTDs und Thermoelementsensoren. Dabei handelt es sich um ein IO-Link-Gerät, das über
das Protokoll IO-Link mit der übergeordneten IO-Link-Masterbaugruppe kommuniziert.
2.2. Installation und
Inbetriebnahme
Achtung!
Installation und Inbetriebnahme dürfen nur von geschultem Fachpersonal
durchgeführt werden. Qualifiziertes Personal sind Personen, die mit der Installation
und dem Betrieb des Produkts vertraut sind und die für diese Tätigkeit
erforderlichen Qualifikationen besitzen. Bei einem Schaden aufgrund eines
unerlaubten Eingriffs oder unzulässigen Gebrauchs erlöschen Garantie und
Gewährleistung des Herstellers. Der Bediener muss sicherstellen, dass geeignete
Sicherheits- und Unfallverhütungsvorschriften eingehalten werden.
2.3. Allgemeine
Sicherheits-
hinweise
Inbetriebnahme und Prüfung
Vor Inbetriebnahme ist die Bedienungsanleitung sorgfältig zu lesen.
Das System darf nicht in Anwendungen eingesetzt werden, in denen die Sicherheit von
Personen von der Gerätefunktion abhängt.
Zugelassenes Personal
Installation und Inbetriebnahme dürfen nur von geschultem Fachpersonal durchgeführt
werden.
Bestimmungsgemäße Verwendung
Garantie- und Haftungsansprüche gegenüber dem Hersteller erlöschen bei Schäden durch:
•unbefugte Eingriffe
•nicht bestimmungsgemäße Verwendung
•Verwendung, Installation, Handhabung entgegen den Vorschriften dieser
Betriebsanleitung
Pflichten des Betreibers
Das Gerät ist eine Einrichtung der EMV Klasse A. Dieses Gerät kann ein HF-Rauschen
verursachen. Der Bediener muss geeignete Vorsichtsmaßnahmen ergreifen. Das Gerät darf
nur mit einer zugelassenen Stromversorgung betrieben werden. Es dürfen nur zugelassene
Leitungen angeschlossen werden.
Störungen
Bei Defekten und nicht behebbaren Gerätestörungen das Gerät außer Betrieb setzen und
gegen unbefugte Benutzung sichern.
Die bestimmungsgemäße Verwendung ist nur gewährleistet, wenn das Gehäuse vollständig
montiert ist.
2.4. Beständigkeit
gegenüber
aggressiven
Stoffen
Achtung!
Die BNI-Module haben grundsätzlich eine gute Chemikalien- und
Ölbeständigkeit. Beim Einsatz in aggressiven Medien (z. B. Chemikalien, Öle,
Schmier- und Kühlstoffe jeweils in hoher Konzentration (d. h. zu geringer
Wassergehalt) ist die Materialbeständigkeit vorab einsatzbezogen zu
überprüfen. Im Falle eines Ausfalles oder einer Beschädigung der BNI-Module
bedingt durch solch aggressive Medien bestehen keine Mängelansprüche.
Gefährliche
Spannung
Achtung!
Das Gerät vor Wartungsmaßnahmen von der Stromversorgung trennen.
Hinweis
Im Interesse der Produktverbesserung behält sich die Balluff GmbH das Recht
vor, die technischen Daten des Produkts und den Inhalt dieses Handbuchs
jederzeit ohne vorherige Benachrichtigung zu ändern.
www.balluff.com
5
3Erste Schritte
3.1. Anschluss-
übersicht

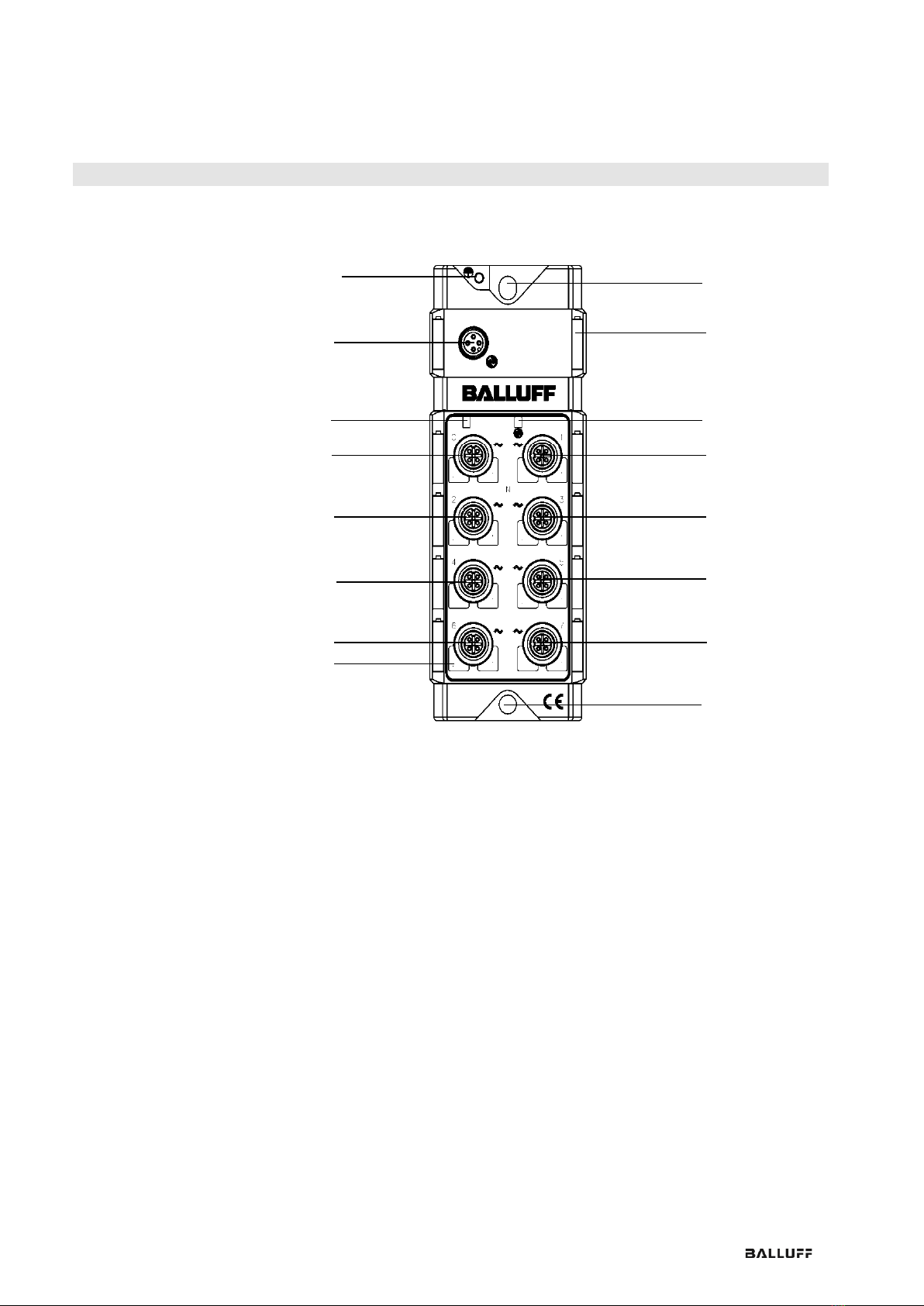

Abb. 3-1: BNI IOL-719-002-Z012
1 Befestigungsloch
2 Beschriftung
3 Status-LED: Kommunikation
4 Analoger Port 1
5 Analoger Port 3
6 Analoger Port 5
7 Analoger Port 7
8 Befestigungsloch
9 Pin/Port LED: Signalstatus
10 Analoger Port 6
11 Analoger Port 4
12 Analoger Port 2
13 Analoger Port 0
14 Status-LED: Modulversorgung
15 IO-Link-Schnittstelle
16 FE-Verbindung
1
13
12
3
4
5
6
7
8
9
10
11
14
15
16
2
Balluff-Netzwerkschnittstelle / IO-Link BNI IOL-719-002-Z012
www.balluff.com
6

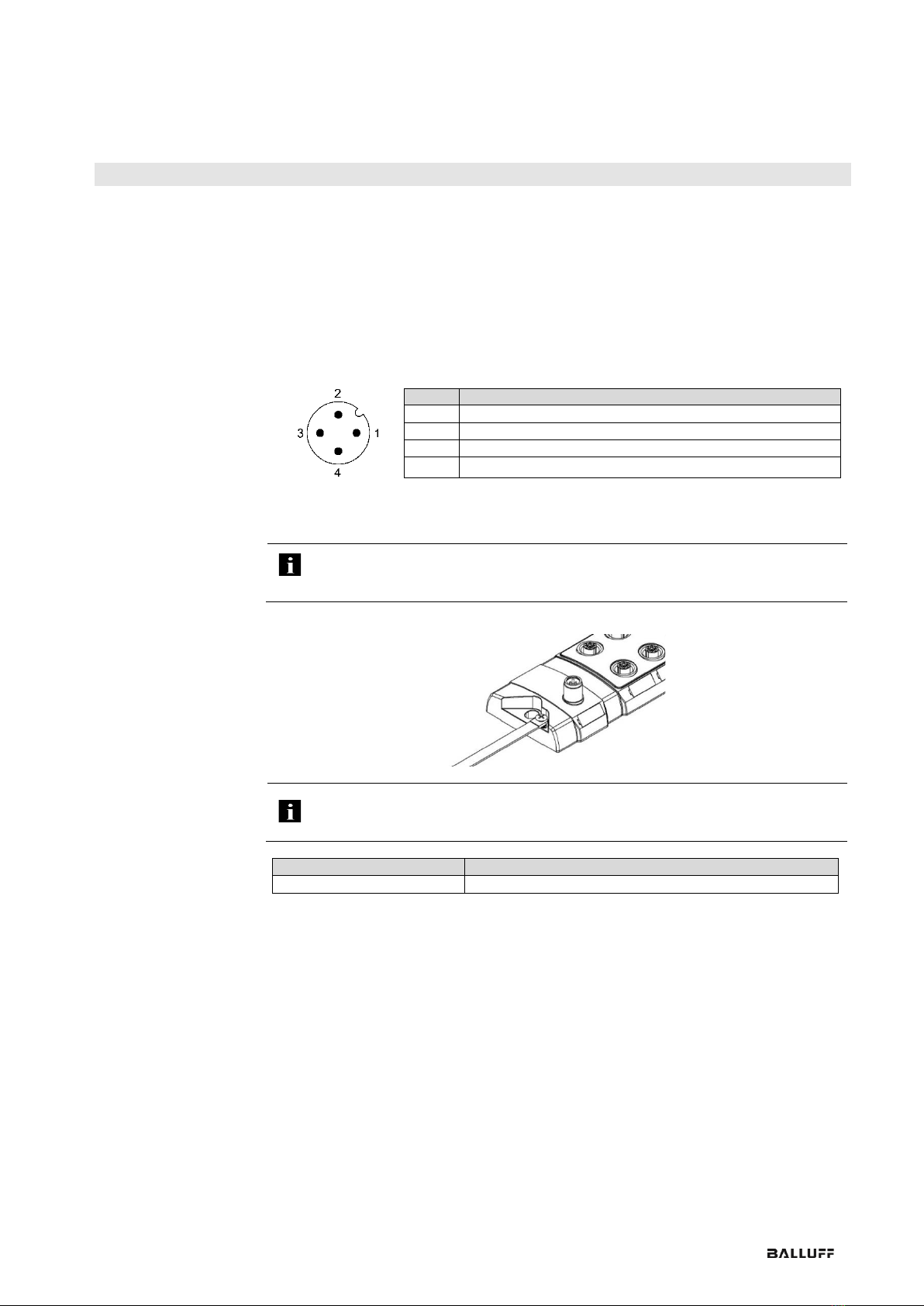

3Erste Schritte
3.2. Mechanischer
Anschluss
Die Module der BNI IOL-719-002-Z012 werden mit 2 M6-Schrauben und
2 Distanzringen befestigt.
3.3. Elektrischer
Anschluss
Für die Module der BNI IOL-719-002-Z012 ist kein separater
Versorgungsspannungsanschluss erforderlich. Der Strom wird über die IO-Link-Schnittstelle
vom übergeordneten IO-Link-Master bereitgestellt.
IO-Link-
Schnittstelle
IO-Link (M12, A-codiert, Stift)
Pin
Funktion
1
Stromversorgungssteuerung, +24 V, max 1,1 A
2
-
3
GND, Bezugspotential
4
C/Q, IO-Link-Datenübertragungskanal
Sensor-Hub
anschließen
➢Anschluss Schutzerde an FE-Anschluss, falls vorhanden.
➢Die ankommende IO-Link-Leitung an den Sensor-Hub anschließen.
Hinweis
Der Anschluss an den übergeordneten IO-Link-Master erfolgt mit einem
standardmäßigen dreiadrigen Sensorkabel.
Funktionserde
Hinweis
Die Verbindung des FE-Anschlusses vom Gehäuse zur Maschine muss
niederohmig und möglichst kurz sein.
Modulversionen
Sensor-Hub-Version
Analogfunktion
BNI IOL-719-002-Z012
8 Analogeingänge
www.balluff.com
7
3Erste Schritte
3.4. Funktionalität
Das Modul der BNI IOL-719-002-Z012 hat acht frei konfigurierbare analoge Ports. Die Ports
können unabhängig voneinander für den Eingang eines Spannungssignals, Stromsignals,
Pt-Sensors oder Thermoelements konfiguriert werden.
Eingangstyp
Nennbereich
Spannung
0 V - 10 V
Spannung
5 V - 10 V
Spannung
-10 V - +10 V
Spannung
0 V –5 V
Spannung
-5 V - +5 V
Strom
4 –20 mA
Strom
0 –20 mA
Pt100
-200 °C - +850 °C
Pt1000
-200 °C - +850 °C
Typ J
-100 °C - +1200 °C
Typ K
-180 °C - +1370 °C
Typ C*
0 °C - +2315 °C
*verfügbar ab FW3.0
Hinweis
•An jeden Port des IO-Link Devices kann ein Sensor angeschlossen
werden. Bei Spannungs-/Stromsensoren kann der Eingangs-PIN des
analogen Ports konfiguriert werden. Das analoge Eingangssignal kann
entweder an PIN 2 oder an PIN 4 angeschlossen werden. In diesem Fall
hat das BNI IOL-719-002-Z012 eine +24 V Sensorversorgung.
•Es können ausschließlich Spannungs-/Stromsensoren mit 3-Leiter-
Technik eingesetzt werden.

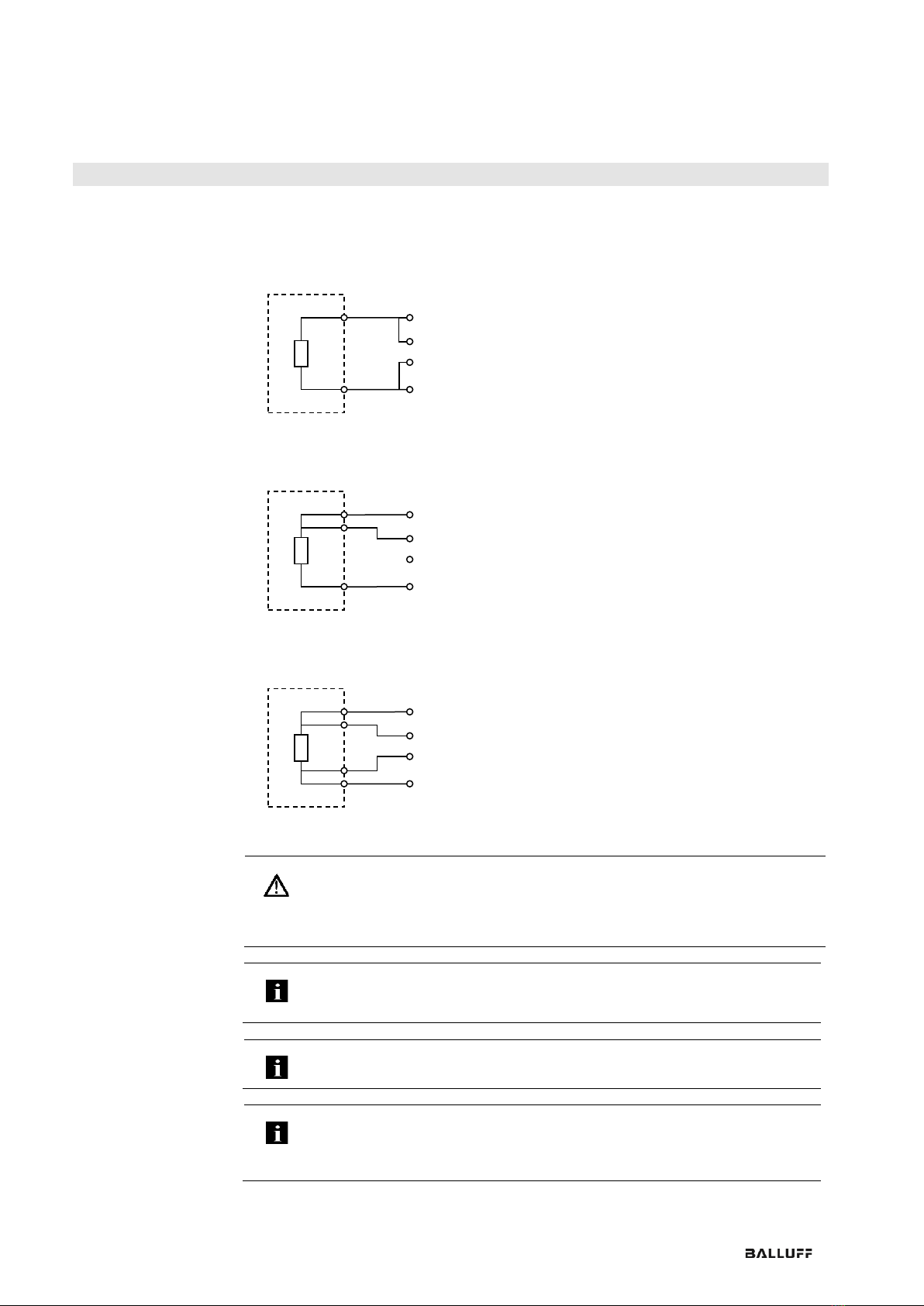

•Bei einem RTD-Sensor (Pt100/Pt1000) kann der Sensor mit 2-, 3-, oder
4-Leiter-Technik angeschlossen werden.
•Es können ausschließlich Thermoelemente des Typ J & K & C*
angeschlossen werden.
*verfügbar ab FW3.0
Balluff-Netzwerkschnittstelle / IO-Link BNI IOL-719-002-Z012
www.balluff.com
8
3Erste Schritte

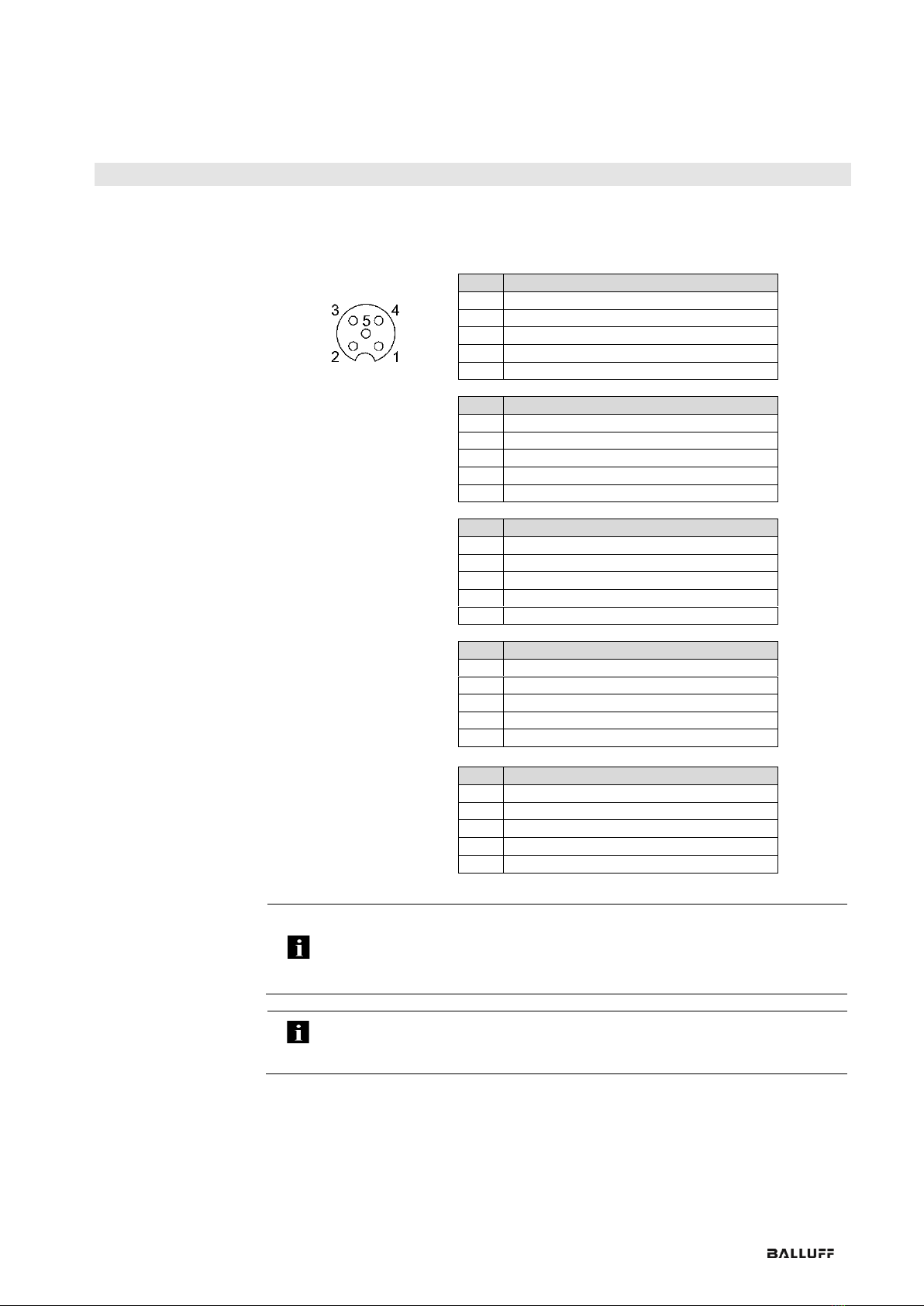

3.5. Sensor-
schnittstelle
Standard I/O-Port (M12, A-codiert, Buchse)
Pin
Spannungs-/Stromeingang
1
+24 V, 150 mA (Sensorversorgung)
2
Spannungs-/Stromeingang
3
GND (Sensorversorgung, Messung)
4
Spannungs-/Stromeingang
5
-
Pin
Pt100, Pt1000 2-Leiter-Technik
1
Stromquelle 1 - / Analog Ein -
2
Stromquelle 1 - / Analog Ein -
3
Stromquelle 1 + / Analog Ein +
4
Stromquelle 1 + / Analog Ein +
5
-
Pin
Pt100, Pt1000 3-Leiter-Technik
1
Stromquelle -
2
Stromquelle 2 + / Analog Ein -
3
4
Stromquelle 1 + / Analog Ein +
5
-
Pin
Pt100, Pt1000 4-Leiter-Technik
1
Stromquelle -
2
Analog Ein -
3
Analog Ein +
4
Stromquelle +
5
-
Pin
Thermoelement Typ J, Typ K, Typ C*
1
-
2
Thermoelement +
3
Thermoelement -
4
-
5
-
*verfügbar ab FW3.0
Hinweis
Die +24V Versorgung ist gegen Kurzschluss geschützt. Die Spannungsversorgung
wird im Kurzschlussfall abgeschaltet um den Spannungsverlust zu reduzieren. Die
Kurzschluss Fehlermeldung wird speichernd gesetzt und kann in den
Ausgangsprozessdaten zurückgesetzt werden.
Hinweis
Bei Stromeingang arbeitet der BNI IOL-719-002-Z012 nur mit 3-Leiter Sensoren.
2-Leiter-Sensoren werden bei Spannungs-oder Stromeingang nicht unterstützt.
www.balluff.com
9
3Erste Schritte
Achtung!
Die Verdrahtung ist mit Vorsicht durchzuführen. Die Eingänge sind vor falscher
Verdrahtung geschützt. Aber in einigen Sonderfällen kann es zu Beschädigungen
kommen. Vor dem Einschalten des Netzgeräts ist sicherzustellen, dass die
Verdrahtung ordnungsgemäß durchgeführt wurde.
Hinweis
Ungenutzte I/O-Ports sind mit Abdeckkappen zu versehen, um die Schutzart IP67
zu gewährleisten.
Hinweis
Die analogen Signale werden über ein geschirmtes Kabel mit der BNI IOL-719-
002-Z012 verbunden.
Hinweis
Für eine höhere Genauigkeit bei der Thermoelementmessung sollte das
Thermoelement mit einem speziellen M12-Thermoelementanschluss
(Typ J, Typ K oder Typ C) angeschlossen werden.
1
2
3
4
PT100
BNI IOL-719-002-Z012
Sensorschnittstelle
1
2
3
4
1
2
3
4
2-adrig
3-adrig
4-adrig
Balluff-Netzwerkschnittstelle / IO-Link BNI IOL-719-002-Z012
www.balluff.com
10
3Erste Schritte
3.6. Eingangs-
signalbereich
Die BNI IOL-719-002-Z012 unterstützt viele Standard-Eingangssignalbereiche. In einigen
Fällen hat ein analoger Sensor einen höheren linearen Ausgangsbereich als den
Nennausgangsbereich. Beispielsweise kann ein Sensor mit einem Ausgang von 0 –10 V
Spannungswerte zwischen -0,5 V und 10,5 V erzeugen. Fehler gibt er mit einem
Signal <-0,5 V oder >10,5 V aus. Somit hat die BNI IOL-719-002-Z012 die folgenden
Eingangsbereiche für die verschiedenen Analogmodi.
Analogmodus
Vmin [V]
Vmax [V]
0 V –10 V
-0,5
10,5
5 V –10 V
4,5
10,5
-10 V –10 V
-10,5
10,5
0 V –5 V
-0,5
5,5
-5 V –5 V
-5,5
5,5
Analogmodus
Imin [mA]
Imax [mA]
4 mA –20 mA
3,8
20,5
0 mA –20 mA
0
20,5
Analogmodus
Tmin [°C]
Tmax [°C]
Pt100
-200
850
Pt1000
-200
850
Typ J
(ungeerdet)
-100
1200
Typ J
(geerdet)
-100
400
Typ K
(ungeerdet)
-180
1370
Typ K
(geerdet)
-100
400
Typ C
(ungeerdet)
0
2315
Typ C
(geerdet)
0
800
3.7. Datenformate
Das Signal des Eingangsports der BNI IOL-719-002-Z012 wird digitalisiert und als
Prozessdaten über IO-Link gesendet. Bei jedem Port sind 16 Bits für die Prozessdaten
reserviert. Der digitalisierte Wert kann in unterschiedlichen Formaten (vorzeichenbehaftet,
vorzeichenlos oder dimensioniert), in unterschiedlichen Auflösungen (16, 14, 12 oder 10 Bit)
und mit unterschiedlicher Anordnung (links oder rechts angeordnet) dargestellt werden.
www.balluff.com
11
3Erste Schritte
3.8. Vorzeichen-
behaftetes
Datenformat
Bei einem vorzeichenbehafteten Datenformat wird der digitalisierte Wert in einem
Zweierkomplementformat (je nach Auflösung: 15 Bit + Vorzeichen, 13 Bit + Vorzeichen, 11
Bit + Vorzeichen, 9 Bit + Vorzeichen) dargestellt.
Bei unterschiedlichen Konfigurationen kann das analoge Signal (Spannung, Strom,
Temperatur) mit den folgenden Formeln berechnet werden:
Spannungseingang (0V-10V; -10V - +10V; 0V - 5V; -5V - +5V):
Bei positiven Zahlen (MSB = 0):
Bei negativen Zahlen (MSB = 1):
Spannungseingang (5V –10V):
Stromeingang (0-20mA, 4-20mA):
Pt100, Pt1000, Typ J, Typ K, Typ C:
Bei positiven Zahlen (MSB = 0):
Bei negativen Zahlen (MSB = 1):
Dabei gilt Folgendes:
Portwert ist der digitalisierte Wert des Eingangssignals.
N ist die Auflösung in Bits.
Vmax, Imax, Tmax sind die oberen Grenzwerte des ausgewählten Eingangsbereichs.
Vmin, Imin, Tmin sind die unteren Grenzwerte des ausgewählten Eingangsbereichs.
Beispiel 1:
Als Analogmodus ist 0-10V eingestellt.
Die Auflösung beträgt 14 Bit.
Die Prozessdaten sind rechts angeordnet.
Der digitalisierte über IO-Link gelesene Wert beträgt 1234hex = 4660.
Das Most Significant Bit (Bit mit dem höchsten Stellenwert) von 1234hex ist 0, also eine
positive Zahl. In diesem Fall kann die Spannung mit der folgenden Formel berechnet
werden:
Balluff-Netzwerkschnittstelle / IO-Link BNI IOL-719-002-Z012
www.balluff.com
12
3Erste Schritte
Beispiel 2:
Als Analogmodus ist -10V - +10V eingestellt.
Die Auflösung beträgt 12 Bit.
Die Prozessdaten sind links angeordnet.
Der digitalisierte über IO-Link gelesene Wert beträgt ABC0hex.
Der 12-Bit-Wert ist links angeordnet. Der über IO-Link gelesene 16-Bit-Wert muss deshalb
um vier Stellen nach rechts verschoben werden (der 12-Bit-Wert ist ABChex). Das Most
Significant Bit (Bit mit dem höchsten Stellenwert) des 12-Bit-Werts ist 1, also eine negative
Zahl. Daher kann die Spannung mit der folgenden Formel berechnet werden:
3.9. Vorzeichenloses
Datenformat
Bei einem vorzeichenlosen Datenformat wird der ausgewählte Eingangsbereich durch eine
Zahl zwischen 0000hex und dem Skalenendwert entsprechend der Auflösung (FFFFhex bei
16-Bit-Auflösung) dargestellt. Das Eingangssignal der BNI IOL-719-002-Z012 kann mit den
folgenden Formeln aus dem Digitalwert berechnet werden:
Spannungseingang (0V-10V; 5V –10V; -10V - +10V; 0V - 5V; -5V - +5V):
Stromeingang (0-20mA, 4-20mA):
Pt100, Pt1000, Typ J, Typ K, Typ C:
Dabei gilt Folgendes:
Portwert ist der digitalisierte Wert des Eingangssignals.
N ist die Auflösung in Bits.
Vmax, Imax, Tmax sind die oberen Grenzwerte des ausgewählten Eingangsbereichs.
Vmin, Imin, Tmin sind die unteren Grenzwerte des ausgewählten Eingangsbereichs.
Beispiel 1:
Als Analogmodus ist 0-10V eingestellt.
Die Auflösung beträgt 14 Bit.
Die Prozessdaten sind rechts angeordnet.
Der digitalisierte über IO-Link gelesene Wert beträgt 2345hex = 9029.
Bei 0-10 V reicht der analoge Eingangsspannungsbereich von -0,5 V bis 10,5 V.
Daher gilt: Vmin = -0,5V, Vmax =10,5V.
www.balluff.com
13
3Erste Schritte
Beispiel 2:
Als Analogmodus ist 4-20 mA eingestellt.
Die Auflösung beträgt 12 Bit.
Die Prozessdaten sind links angeordnet.
Der digitalisierte über IO-Link gelesene Wert beträgt ABC0hex.
Bei 4-20 mA reicht der analoge Eingangsstrombereich von 3,8 mA bis 20,5 mA. Der
digitalisierte Wert wird über IO-Link als 16-Bit-Wert gelesen. Die Auflösung beträgt jedoch
12 Bit und die Daten sind links angeordnet. Der digitalisierte 12-Bit-Wert lautet also ABChex
= 2748.
Beispiel 3:
Als Analogmodus ist TypJ-Thermoelement eingestellt.
Die Auflösung beträgt 16 Bit.
Der digitalisierte über IO-Link gelesene Wert beträgt 4567hex = 17767.
Balluff-Netzwerkschnittstelle / IO-Link BNI IOL-719-002-Z012
www.balluff.com
14
3Erste Schritte
3.10. Dimensioniertes
Datenformat
Bei einem dimensionierten Datenformat werden die Spannungs-, Strom- und
Temperaturmesswerte in mV, µA oder °C (in 0,1°C-Schritten) konvertiert und dieser Wert
wird dann als Prozessdaten gesendet. In diesem Fall beeinflussen die Einstellungen für die
Auflösung und die Prozessdatenanordnung die Daten nicht. Sie müssen immer als rechts
angeordnete 16-Bit-Daten behandelt werden.
Spannungseingang (0V-10V; 5V –10V; -10V - +10V; 0V - 5V; -5V - +5V):
Bei positiven Zahlen (MSB = 0):
Bei negativen Zahlen (MSB = 1):
Stromeingang (0-20mA, 4-20mA):
Pt100, Pt1000, Typ J, Typ K, Typ C:
Bei positiven Zahlen (MSB = 0):
Bei negativen Zahlen (MSB = 1):
Dabei gilt Folgendes:
Portwert ist der digitalisierte Wert des Eingangssignals.
Beispiel 1:
Als Analogmodus ist 0-10V eingestellt.
Der digitalisierte über IO-Link gelesene Wert beträgt 15BAhex = 5562.
Bei Spannungseingang hat der dimensionierte Wert die Dimension mV.
Beispiel 2:
Als Analogmodus ist 0-10V eingestellt.
Der digitalisierte über IO-Link gelesene Wert beträgt EC78hex = 60536.
Bei Spannungseingang hat der dimensionierte Wert die Dimension mV.
www.balluff.com
15
3Erste Schritte
Beispiel 3:
Als Analogmodus ist 4-20 mA eingestellt.
Der digitalisierte über IO-Link gelesene Wert beträgt 3A9Fhex = 15007.
Bei Stromeingang hat der dimensionierte Wert die Dimension µA.
Beispiel 4:
Als Analogmodus ist TypJ-Thermoelement eingestellt.
Der digitalisierte über IO-Link gelesene Wert beträgt 06F1hex = 1777.
Bei Thermoelement-Eingang hat der dimensionierte Wert die Dimension 0,1°C.
Balluff-Netzwerkschnittstelle / IO-Link BNI IOL-719-002-Z012
www.balluff.com
16
4IO-Link-Schnittstelle
4.1. IO-Link-Daten
BNI IOL-719-002-Z012
Datenübertragungsrate
COM2 (38,4 kBaud)
Minimale Zykluszeit
55 ms
Prozessdatenlänge
22 Byte Eingang, 1 Byte Ausgang
IO-Link-Revision
1.1
1.0
Frametyp
2.V
1
Prozessdatenzykluszeit*
55 ms
1320 ms
* bei minimaler Zykluszeit
Hinweis
Es empfiehlt sich, die BNI IOL-719-002-Z012 mit einem IO-Link-Master der
Version 1.1 zu verwenden. Bei einem IO-Link-Master der Version 1.0 ist die
Prozessdatenzykluszeit extrem hoch.
www.balluff.com
17
4IO-Link-Schnittstelle
4.2. Prozessdaten/
Eingangsdaten
BNI IOL-719-
002-Z012
Byte
0
1
Bit
7
6
5
4
3
2
1
0
7
6
5
4
3
2
1
0
Beschreibung
Schwellenwert 1, Port 7
Schwellenwert 1, Port 6
Schwellenwert 1, Port 5
Schwellenwert 1, Port 4
Schwellenwert 1, Port 3
Schwellenwert 1, Port 2
Schwellenwert 1, Port 1
Schwellenwert 1, Port 0
Schwellenwert 2, Port 7
Schwellenwert 2, Port 6
Schwellenwert 2, Port 5
Schwellenwert 2, Port 4
Schwellenwert 2, Port 3
Schwellenwert 2, Port 2
Schwellenwert 2, Port 1
Schwellenwert 2, Port 0
Die Schwellenwertbits zeigen ein Überschreiten des Schwellenwerts an. Der Schwellenwert wird
über Parameter konfiguriert. (siehe „Schwellenwert aktiviert“, „Schwellenwert 1“ und
„Schwellenwert 2“.)
Byte
2
3
Bit
7
6
5
4
3
2
1
0
7
6
5
4
3
2
1
0
Beschreibung
Analogwert Port 0
Byte
4
5
Bit
7
6
5
4
3
2
1
0
7
6
5
4
3
2
1
0
Beschreibung
Analogwert Port 1
Byte
6
7
Bit
7
6
5
4
3
2
1
0
7
6
5
4
3
2
1
0
Beschreibung
Analogwert Port 2
Byte
8
9
Bit
7
6
5
4
3
2
1
0
7
6
5
4
3
2
1
0
Beschreibung
Analogwert Port 3
Other manuals for BNI IOL-719-002-Z012
1
Table of contents
Languages:
Other Balluff Industrial Equipment manuals
Balluff
Balluff BTL5-A-M Series User manual
Balluff
Balluff BTL PA0400 Series User manual
Balluff
Balluff BTL7-A/E501-M Series User manual
Balluff
Balluff BTL7-E508-M P-S32/KA Series User manual
Balluff
Balluff MICROPULSE+ BTL7-E501-M Series User manual
Balluff
Balluff BTL5-H1 M Series User manual
Balluff
Balluff BTL6-A Series User manual
Balluff
Balluff BOS R254K-UUI-LS10-S4 User manual
Balluff
Balluff BIS M-4 045 0 07-S4 Series User manual
Balluff
Balluff BIC 1I22-P2A02-M18MN2-EPX07-050 User manual
Balluff
Balluff BOS R254K-UUI-RH10-S4 User manual
Balluff
Balluff BTL5-P/I/L/M1-M-H/W(8)-S32/KA/K Series User manual
Balluff
Balluff BTL6-A/E500/B50 M E2/E28-KA LA Series User manual
Balluff
Balluff BIS C-60 1 User manual
Balluff
Balluff Micropulse BTL7-S510B Series User manual
Balluff
Balluff BAE SA-OH-061-UA-DP02 User manual
Balluff
Balluff BTL PF 400 C15A Series User manual
Balluff
Balluff BTL5-S1-M/U-K-SR32/K Series Parts list manual
Balluff
Balluff BTL5-A/C/E1-MSF-F Series User manual
Balluff
Balluff BOS R090K-U-RX10-S49 Series User manual
