IP 65
!
Wandleuchte
Wall luminaire
Applique

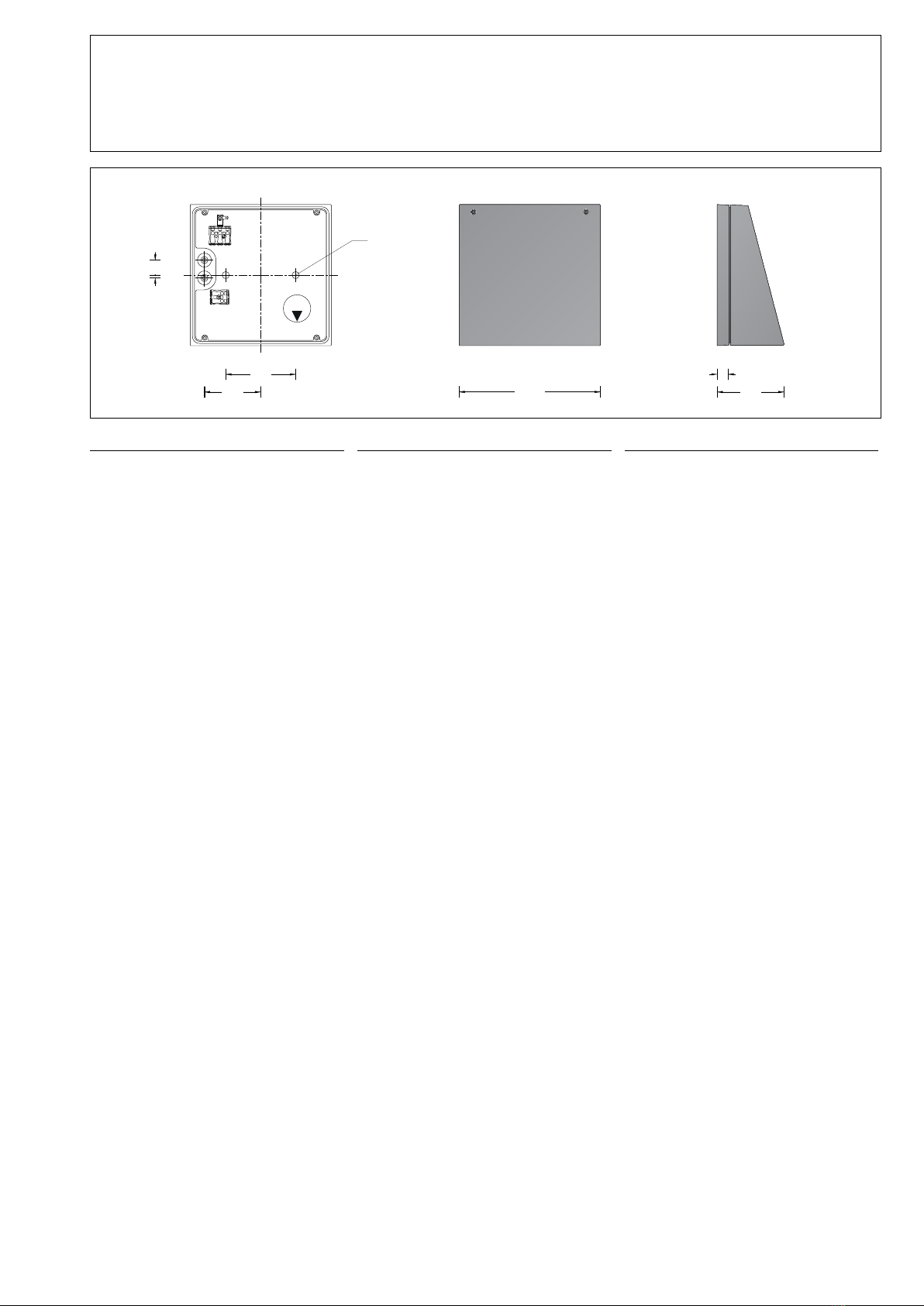

33 242
□ 200 95
15
Ø 5
100
80
520
Gebrauchsanweisung Instructions for use Fiche d’utilisation
Anwendung
Wandleuchte mit gerichtetem Licht.
Eine Leuchte mit tiefstrahlender Lichtstärke-
verteilung, die zusätzlich die Reexionseigen-
schaft der Befestigungsäche nutzt.
Die Lichtaustrittsöffnung darf im Außenbereich
nur nach unten gerichtet werden.
Application
Wall luminaire with directed light.
A luminaire with concentrated light distribution
downwards which additionally utilises the
reection properties of the mounting surface.
In exterior application the light distribution
opening must only be directed downwards.
Utilisation
Applique pour un éclairage dirigé.
Un luminaire à répartition lumineuse plus
concentrée et utilisant la réexion de la surface
d'appui.
A l'extérieur, ce luminaire doit impérativement
être installé avec l'ouverture de diffusion
orientée vers le bas.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss
und Edelstahl
Sicherheitsglas mattiert
Silikondichtung
Reektor aus eloxiertem Reinstaluminium
2 Befestigungsbohrungen ø 5 mm
Abstand 100 mm
2 Leitungseinführungen zur Durchverdrahtung
der Anschlussleitung ø 7-10,5 mm,
max. 5 G 1,5@
Anschlussklemme und
Schutzleiterklemme 2,5@
LED-Netzteil
220-240V x 0/50-60Hz
DC 170-280V
DALI steuerbar
Zwischen Netz- und Steuerleitungen ist eine
Basisisolierung vorhanden
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK06
Schutz gegen mechanische
Schläge < 1 Joule
c – Konformitätszeichen
Gewicht: 2,0 kg
Product description
Luminaire made of aluminium alloy
and stainless steel
Matt safety glass
Silicone gasket
Reector made of pure anodised aluminium
2 mounting holes ø 5 mm
Distance apart 100 mm
2 cable entries for through-wiring of mains
supply cable ø 7-10.5 mm, max. 5 G 1.5@
Connecting terminal and
earth conductor terminal 2.5@
LED power supply unit
220-240V x 0/50-60Hz
DC 170-280V
DALI controllable
A basic isolation exists between power cable
and control line
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK06
Protection against mechanical
impacts < 1 joule
c – Conformity mark
Weight: 2.0 kg
Description du produit
Luminaire fabriqué en fonderie d'aluminium
et acier inoxydable
Verre de sécurité mat
Joint silicone
Réecteur en aluminium pur anodisé
2 trous de xation ø 5 mm
entraxe 100 mm
2 entrées de câble pour branchement en
dérivation d’un câble de raccordement
ø 7-10,5 mm, max. 5 G 1,5@
Bornier et borne de mise à la terre 2,5@
Bloc d'alimentation LED
220-240V x 0/50-60Hz
DC 170-280V
Gradable DALI
Une isolation d'origine existe entre le secteur et
les câbles de commande
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d’eau
Résistance aux chocs mécaniques IK06
Protection contre les chocs
mécaniques < 1 joule
c – Sigle de conformité
Poids: 2,0 kg
Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
Safety indices
The installation and operation of this luminaire
are subject to national safety regulations.
The manufacturer is then discharged from
liability when damage is caused by improper
use or installation.
If any luminaire is subsequently modied, the
persons responsible for the modication shall
be considered as manufacturer.
Sécurité
Pour l’installation et l’utilisation de ce luminaire,
respecter les normes de sécurité nationales.
Le fabricant décline toute responsabilité
résultant d'une mise en œuvre ou d'une
installation inappropriée du produit.
Toutes les modications apportées au luminaire
se feront sous la responsabilité exclusive de
celui qui les effectuera.
Überspannungsschutz
Die in der Leuchte verbauten elektronischen
Komponenten sind nach DINEN61547 gegen
Überspannung geschützt.
Um einen zusätzlichen Schutz z.B. vor
Transienten etc. zu erreichen, empfehlen wir
separate Überspannungsschutzkomponenten.
Sie nden diese auf unserer Website unter
www.bega.de.
Overvoltage protection
The electronic components installed in the
luminaire are protected against overvoltage in
accordance with DINEN61547.
To achieve an additional protection against
e.g. transients, etc. we recommend separate
overvoltage protection components.
You can nd them on our website at
www.bega.com.
Protection contre les surtensions
Les composants électroniques installés dans
le luminaire sont protégés contre la surtension
conformément à la norme DINEN61547.
Pour obtenir une protection supplémentaire
contre la surtension, les tensions transitoires
etc., nous proposons des composants de
protection séparés. Vous les trouverez sur notre
site web www.bega.com.

BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · [e-mail] · www.bega.com
Leuchtmittel
Modul-Anschlussleistung 17,9W
Leuchten-Anschlussleistung 21W
Bemessungstemperatur ta=25 °C
Umgebungstemperatur ta max = 40 °C
33 242 K3
Modul-Bezeichnung LED-0313/830
Farbtemperatur 3000K
Farbwiedergabeindex CRI > 80
Modul-Lichtstrom 3205lm
Leuchten-Lichtstrom 2347lm
Leuchten-Lichtausbeute 111,8 lm / W
33 242 K4
Modul-Bezeichnung LED-0313/840
Farbtemperatur 4000K
Farbwiedergabeindex CRI > 80
Modul-Lichtstrom 3280lm
Leuchten-Lichtstrom 2402lm
Leuchten-Lichtausbeute 114,4 lm / W
Lamp
Module connected wattage 17.9W
Luminaire connected wattage 21W
Rated temperature ta=25 °C
Ambient temperature ta max = 40 °C
33 242 K3
Module designation LED-0313/830
Colour temperature 3000K
Colour rendering index CRI > 80
Module luminous ux 3205lm
Luminaire luminous ux 2347lm
Luminaire luminous efciency 111,8 lm / W
33 242 K4
Module designation LED-0313/840
Colour temperature 4000K
Colour rendering index CRI > 80
Module luminous ux 3280lm
Luminaire luminous ux 2402lm
Luminaire luminous efciency 114,4 lm / W
Lampe
Puissance raccordée du module 17,9W
Puissance raccordée du luminaire 21W
Température de référence ta=25 °C
Température d’ambiance ta max = 40 °C
33 242 K3
Marquage des modules LED-0313/830
Température de couleur 3000K
Indice de rendu des couleurs CRI > 80
Flux lumineux du module 3205lm
Flux lumineux du luminaire 2347lm
Rendement lum. d’un luminaire 111,8 lm / W
33 242 K4
Marquage des modules LED-0313/840
Température de couleur 4000K
Indice de rendu des couleurs CRI > 80
Flux lumineux du module 3280lm
Flux lumineux du luminaire 2402lm
Rendement lum. d’un luminaire 114,4 lm / W
Montage
LEDs sind hochwertige elektronische Bauteile!
Bitte vermeiden Sie während der Montage oder
des Auswechselns eine direkte Berührung der
LED-Lichtaustrittsäche mit den Händen.
Schrauben lösen und Leuchtenoberteil
abheben.
Netzanschlussleitung durch die Leitungs-
einführung in das Leuchtenunterteil führen.
Gebrauchslage der Leuchte »Pfeil unten«
beachten.
Das Leuchtenunterteil mit beiliegendem oder
anderem geeigneten Befestigungsmaterial am
Montagegrund befestigen.
Dabei unbedingt beiliegende Dichtringe
verwenden.
Schutzleiterverbindung herstellen und
elektrischen Anschluss vornehmen.
Zur digitalen Ansteuerung ist die
Klemme(DA,DA) zu verwenden.
Bei Nichtbelegung dieser Klemme wird die
Leuchte mit voller Lichtleistung betrieben.
Auf richtigen Sitz der Dichtung achten.
Schutzleiterverbindung zwischen
Leuchtenoberteil und -unterteil herstellen.
Leuchtenoberteil aufsetzen und Schrauben
gleichmäßig fest anziehen.
Installation
LED are high-quality electronic components!
Please avoid touching the light output opening
of the LED directly during installation or
relamping.
Undo screws and lift off luminaire top.
Lead the mains supply cable through the cable
entry of the luminaire base.
Note position of application of the luminaire
»arrow down«.
Fix luminaire base with enclosed or any other
suitable xing material onto the mounting
surface.
Be sure to use the gasket rings supplied.
Make earth conductor connection and electrical
connection.
For digital control please use
the connecting terminal (DA, DA).
In case this connector is not used the luminaire
will be operated at full light output.
Make sure that gasket is positioned correctly.
Make earth conductor connection between
luminaire top and luminaire base.
Install luminaire top and tighten screws rmly.
Installation
Les LED sont des composants électroniques
de haute précision. Eviter de toucher la surface
de diffusion des LED avec les doigts lorsque
vous l'installez ou la remplacez.
Desserrer les vis et soulever la partie
supérieure du luminaire.
Introduire le câble d’alimentation dans la
platine du luminaire à travers l'entrée de câble.
Vérier la position d’utilisation du luminaire
»èche en bas«.
Fixer la platine du luminaire sur le support de
montage avec le matériel de xation fourni ou
tout autre matériel approprié.
Utiliser impérativement les joints fournis.
Mettre à la terre et procéder au raccordement
électrique.
Pour le pilotage numérique utiliser le bornier
(DA, DA).
Si ce bornier n'est pas raccordé le luminaire
fonctionne à la puissance maximale.
Veiller au bon emplacement du joint.
Relier le l de terre entre la partie supérieure et
la partie inférieure du luminaire.
Installer la partie supérieure du luminaire et
serrer fermement et régulièrement les vis.
Reinigung · Pege
Leuchte regelmäßig mit lösungsmittelfreien
Reinigungsmitteln von Schmutz und
Ablagerungen säubern.
Dafür keinen Hochdruckreiniger verwenden.
Cleaning · Maintenance
Clean luminaire regularly with solvent-free
cleansers from dirt and deposits.
Do not use high pressure cleaners.
Nettoyage · Entretien
Nettoyer régulièrement le luminaire et le
débarrasser des dépôts et des souillures.
Ne pas utiliser de nettoyeur haute pression.
Austausch des LED-Moduls
Die Bezeichnung des LED-Moduls ist auf einem
Etikett in der Leuchte vermerkt.
BEGA Ersatzmodule entsprechen in Lichtfarbe
und Lichtleistung den ursprünglich verbauten
Modulen.
Der Austausch kann mit handelsüblichem
Werkzeug durch qualizierte Personen erfolgen.
Anlage spannungsfrei schalten und Leuchte
öffnen.
Bitte beachten Sie die Montageanleitung des
LED-Moduls.
Dichtungen der Leuchte überprüfen, ggf.
ersetzen.
Ein defektes Glas muss ersetzt werden.
Leuchte schließen.
Replacing the LED module
The designation of the LED module is noted on
a label in the luminaire.
The light colour and light output of BEGA
replacement modules correspond to those of
the modules originally tted.
The module can be replaced by qualied
persons using standard tools.
Disconnect the system and open the luminaire.
Please follow the installation instructions for the
LED module.
Inspect and, if necessary, replace the luminaire
gaskets.
Defective glass must be replaced.
Close the luminaire.
Remplacement du module LED
La désignation du module LED est inscrite sur
une étiquette collée dans le luminaire.
Les modules de rechange BEGA
correspondent aux modules d’origine en
termes de couleur de lumière et de ux
lumineux. Le module LED peut être remplacé
par une personne qualiée à l’aide d’outils
disponibles dans le commerce.
Travailler hors tension et ouvrir le luminaire.
Respecter la che d’utilisation du module LED.
Vérier et remplacer les joints du luminaire le
cas échéant.
Un verre endommagé doit être remplacé.
Fermer le luminaire.
Ersatzteile
Ersatzglas 14000928
LED-Netzteil DEV-0147/700
LED-Modul 3000 K LED-0313/830
LED-Modul 4000 K LED-0313/840
Reektor 76001160
Dichtung 83001011
Spares
Spare glass 14000928
LED power supply unit DEV-0147/700
LED module 3000 K LED-0313/830
LED module 4000 K LED-0313/840
Reector 76001160
Gasket 83001011
Pièces de rechange
Verre de rechange 14000928
Bloc d’alimentation LED DEV-0147/700
Module LED 3000 K LED-0313/830
Module LED 4000 K LED-0313/840
Réecteur 76001160
Joint 83001011
