BEGA 84 667 User manual

BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · [e-mail] · www.bega.com
08.19 · Technische Änderungen vorbehalten · Technical amendments reserved · Modications techniques réservées
IP 65
!
Pollerleuchte
Bollard
Balise

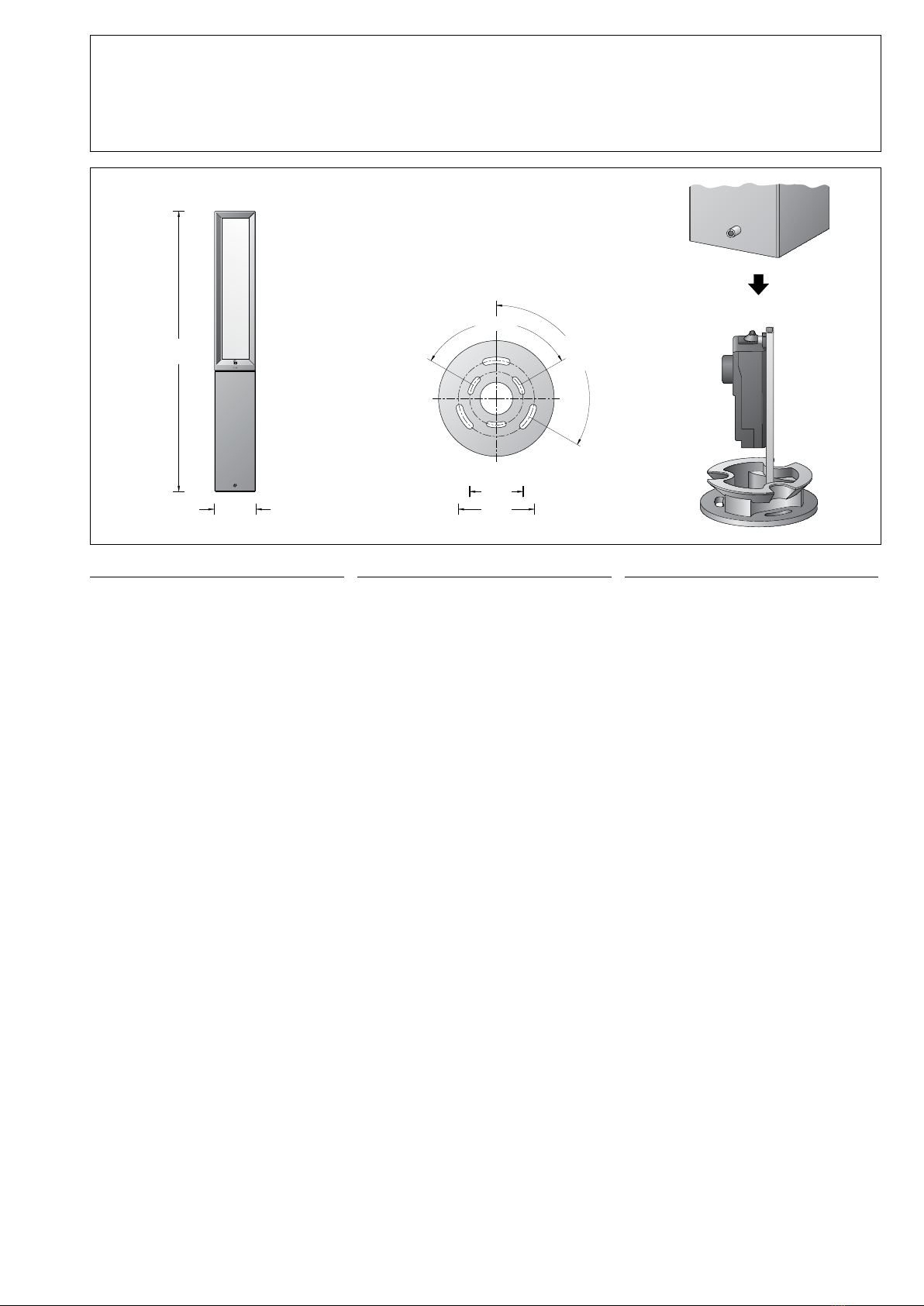

84 667
r
110 0
□ 160 Ø 100
Ø 70
3
x
1
2
0
°
3
x
1
2
0
°
Montageplatte
Mounting plate
Contre-plaque
Gebrauchsanweisung Instructions for use Fiche d’utilisation
Anwendung
LED-Pollerleuchte mit allseitigem Lichtaustritt.
Robuste, vergitterte Leuchte mit quadratischem
Grundriss.
Für die allseitige ächige Beleuchtung von
Fußwegen, Zufahrtsstraßen und Plätzen.
Application
LED bollard with light output on all sides.
Robust, trellised luminaire with square layout.
Luminaire which provides surface illumination
pathways, driveways and squares with light
output on all sides.
Utilisation
Balise LED, à diffusion libre multidrectionelle.
Luminaire robuste avec cadre de protection
et carré.
Pour l’éclairage bi-directionnel d'allèes,
de voies d'accés et de places.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Kunststoffabdeckung weiß
Silikondichtung
Leuchte mit Montageplatte zum Aufschrauben
auf ein Fundament oder auf ein Erdstück
Montageplatte mit zwei Teilkreisen:
ø 70 mm, 3 Langlöcher 7 mm breit
ø 100 mm, 3 Langlöcher 9 mm breit
Leuchte auf Montageplatte 360° ausrichtbar
Montagebügel mit Anschlusskasten 70 632
zur Durchverdrahtung – für 2 Kabel bis 5 ×4@
mit Schmelzsicherung Neozed D 01 · 6 A
LED-Netzteil
220-240V x 0/50-60Hz
DC 176-276V
DALI steuerbar
Zwischen Netz- und Steuerleitungen ist eine
Basisisolierung vorhanden
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK07
Schutz gegen mechanische
Schläge < 2 Joule
r– Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 9,7 kg
Product description
Luminaire made of aluminium alloy,
aluminium and stainless steel
White synthetic diffuser
Silicone gasket
Luminaire with mounting plate for bolting onto a
foundation or an anchorage unit
Mounting plate with two pitch circles:
ø 70 mm, 3 elongated holes 7 mm wide
ø 100 mm, 3 elongated holes 9 mm wide
Luminaire can be aligned on the mounting plate
around 360°
Mounting bracket with connection box 70 632
for through-wiring – for 2 cables up to 5 ×4@
with fuse Neozed D 01 · 6 A
LED power supply unit
220-240V x 0/50-60Hz
DC 176-276V
DALI controllable
A basic isolation exists between power cable
and control line
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK07
Protection against mechanical
impacts < 2 joule
r– Safety mark
c – Conformity mark
Weight: 9.7 kg
Description du produit
Luminaire fabriqué en fonderie d’aluminium,
aluminium et acier inoxydable
Vasque synthétique blanche
Joint silicone
Luminaire avec contre-plaque pour xation
sur un massif de fondation ou sur une pièce à
enterrer
Contre-plaque avec deux cercles :
ø 70 mm, 3 trous oblongs largeur 7 mm
ø 100 mm, 3 trous oblongs largeur 9 mm
Luminaire orientable sur 360º sur la
contre-plaque
Etrier de montage avec boîte de connexion
70 632 pour branchement en dérivation
pour 2 câbles max. 5 ×4@
avec fusible Neozed D 01 · 6 A
Bloc d’alimentation LED
220-240V x 0/50-60Hz
DC 176-276V
Gradable DALI
Une isolation d’origine existe entre le secteur et
les câbles de commande
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d’eau
Résistance aux chocs mécaniques IK07
Protection contre les chocs
mécaniques < 2 joules
r– Sigle de sécurité
c – Sigle de conformité
Poids: 9,7 kg

BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · [e-mail] · www.bega.com
Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
Safety indices
The installation and operation of this luminaire
are subject to national safety regulations.
The manufacturer is then discharged from
liability when damage is caused by improper
use or installation.
If any luminaire is subsequently modied, the
persons responsible for the modication shall
be considered as manufacturer.
Sécurité
Pour l’installation et l’utilisation de ce luminaire,
respecter les normes de sécurité nationales.
Le fabricant décline toute responsabilité
résultant d’une mise en œuvre ou d’une
installation inappropriée du produit.
Toutes les modications apportées au luminaire
se feront sous la responsabilité exclusive de
celui qui les effectuera.
Leuchtmittel
Modul-Anschlussleistung 22,4W
Leuchten-Anschlussleistung 27W
Bemessungstemperatur ta= 25 °C
Umgebungstemperatur ta max = 55 °C
84 667 K3
Modul-Bezeichnung 8x LED-0614/830
Farbtemperatur 3000K
Farbwiedergabeindex CRI > 80
Modul-Lichtstrom 3840lm
Leuchten-Lichtstrom 2372lm
Leuchten-Lichtausbeute 87,9 lm / W
84 667 K4
Modul-Bezeichnung 8x LED-0614/840
Farbtemperatur 4000K
Farbwiedergabeindex CRI > 80
Modul-Lichtstrom 4240lm
Leuchten-Lichtstrom 2619lm
Leuchten-Lichtausbeute 97 lm / W
Lamp
Module connected wattage 22.4W
Luminaire connected wattage 27W
Rated temperature ta= 25 °C
Ambient temperature ta max = 55 °C
84 667 K3
Module designation 8x LED-0614/830
Colour temperature 3000K
Colour rendering index CRI > 80
Module luminous ux 3840lm
Luminaire luminous ux 2372lm
Luminaire luminous efciency 87,9 lm / W
84 667 K4
Module designation 8x LED-0614/840
Colour temperature 4000K
Colour rendering index CRI > 80
Module luminous ux 4240lm
Luminaire luminous ux 2619lm
Luminaire luminous efciency 97 lm / W
Lampe
Puissance raccordée du module 22,4W
Puissance raccordée du luminaire 27W
Température de référence ta= 25 °C
Température d’ambiance ta max = 55 °C
84 667 K3
Marquage des modules 8x LED-0614/830
Température de couleur 3000K
Indice de rendu des couleurs CRI >80
Flux lumineux du module 3840lm
Flux lumineux du luminaire 2372lm
Rendement lum. d’un luminaire 87,9 lm / W
84 667 K4
Marquage des modules 8x LED-0614/840
Température de couleur 4000K
Indice de rendu des couleurs CRI >80
Flux lumineux du module 4240lm
Flux lumineux du luminaire 2619lm
Rendement lum. d’un luminaire 97 lm / W
Montage
Der Fußpunkt der Leuchte darf nicht tiefer
als die Oberkante des Bodenbelags liegen.
Für den elektrischen Anschluss der Leuchte
ist eine Kabellänge von etwa 500mm über
Befestigungsgrund ausreichend.
Schraube am Fußpunkt lösen.
Montageplatte drehen und entnehmen.
Bei Montage auf einem Fundament bitte
beachten: Feuchter Beton kann stark alkalisch
sein und darf nicht dauerhaft mit der Leuchte in
Kontakt kommen.
Wir empfehlen den Montagebereich zu
drainieren und mit Isolieranstrich zu versehen.
Montageplatte mit beiliegendem oder
anderem geeigneten Befestigungsmaterial
auf ein Fundament oder Erdstück 70 895
anschrauben.
Anschlusskasten öffnen.
Elektrischen Anschluss von Erdkabel und
Leuchtenanschlussleitung vornehmen.
Zur digitalen Ansteuerung sind die beiden
losen, mit DA,DA gekennzeichneten Klemmen
zu verwenden.
Bei Nichtbelegung dieser Klemmen wird die
Leuchte mit voller Lichtleistung betrieben.
Installation
The luminaire foot must not be below the upper
edge of the oor covering. Approximately
500mm of cable above the mounting surface
will sufce for connecting the luminaire to the
power supply.
Undo the screw at the base.
Rotate and remove the mounting plate.
In case of installation on a foundation, please
observe the following: Wet concrete can be
highly alkaline and must not come into contact
with the luminaire permanently.
We recommend draining the installation area
and painting it with insulating paint.
Using the provided mounting materials or
other suitable mounting materials, screw-t the
mounting plate to a foundation or anchorage
unit 70 895.
Open the connection box.
Connect mains supply cable and luminaire
connection cable in the connection box.
The two connecting terminals marked DA,DA
are provided for digital control purposes.
If these terminals are not assigned, the
luminaire will work with full light output.
Installation
Le pied du luminaire ne doit pas se trouver en
dessous du bord supérieur de la couche de
nition du sol. Pour le raccordement électrique
du luminaire, une longueur de câble d’environ
500 mm au dessus du sol est sufsante.
Desserrer la vis du pied de la balise.
Tourner puis retirer la contre-plaque.
Attention : En cas d’installation sur un massif
de fondation: La laitance du béton peut être
fortement alcaline et ne doit pas être en
contact durable avec le luminaire. La surface
où le luminaire est installé doit être draînée et
protégée par une matière isolante.
Visser la contre-plaque avec le matériel de
xation fourni ou tout autre matériel approprié
sur un massif de fondation ou sur une pièce à
enterrer 70 895.
Ouvrir la boîte de connexion.
Raccorder le câble réseau et le câble
d’alimentation dans la boîte de connexion.
Pour le pilotage numérique utiliser les
2connecteurs lâches, marqués DA,DA.
Si ces borniers ne sont pas raccordés, le
luminaire fonctionne à la puissance maximale.
Anschlusskasten schließen.
Leuchte in die Montageplatte einsetzen, drehen
und mit Schraube festsetzen.
Close the connection box.
Place luminaire onto mounting plate, align and
x with screw.
Fermer la boîte de connexion.
Poser le luminaire sur la contre-plaque, tourner
et xer avec la vis.
Austausch des LED-Moduls
Die Bezeichnung des LED-Moduls ist auf einem
Etikett in der Leuchte vermerkt.
BEGA Ersatzmodule entsprechen in Lichtfarbe
und Lichtleistung den ursprünglich verbauten
Modulen.
Der Austausch kann mit handelsüblichem
Werkzeug durch qualizierte Personen erfolgen.
Anlage spannungsfrei schalten und Leuchte
öffnen.
Bitte beachten Sie die Montageanleitung des
LED-Moduls.
Dichtungen der Leuchte überprüfen, ggf.
ersetzen.
Ein defektes Glas muss ersetzt werden.
Leuchte schließen.
Replacing the LED module
The designation of the LED module is noted on
a label in the luminaire.
The light colour and light output of BEGA
replacement modules correspond to those of
the modules originally tted.
The module can be replaced by qualied
persons using standard tools.
Disconnect the system and open the luminaire.
Please follow the installation instructions for the
LED module.
Inspect and, if necessary, replace the luminaire
gaskets.
Defective glass must be replaced.
Close the luminaire.
Remplacement du module LED
La désignation du module LED est inscrite sur
une étiquette collée dans le luminaire.
Les modules de rechange BEGA
correspondent aux modules d’origine en
termes de couleur de lumière et de ux
lumineux. Le module LED peut être remplacé
par une personne qualiée à l’aide d’outils
disponibles dans le commerce.
Travailler hors tension et ouvrir le luminaire.
Respecter la che d’utilisation du module LED.
Vérier et remplacer les joints du luminaire le
cas échéant.
Un verre endommagé doit être remplacé.
Fermer le luminaire.

BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · [e-mail] · www.bega.com
Ergänzungsteil
70 895 Erdstück
mit Befestigungsansch aus
feuerverzinktem Stahl. Gesamtlänge
400 mm. 3 Befestigungsschrauben
M8 aus Edelstahl. Teilkreis ø 100 mm.
Accessory
70 895 Anchorage unit
with mounting ange made of hot-dip
galvanised steel. Total length 400mm.
3 stainless steel xing screws M8.
Pitch circle ø 100 mm.
Accessoire
70 895 Pièce à enterrer
avec asque de xation en acier
galvanisé. Hauteur totale 400 mm.
3 vis de xation M8 en acier
inoxydable. Cercle de ø 100 mm.
Es gibt dazu eine gesonderte
Gebrauchsanweisung.
See the separate instructions for use. Une che d’utilisation pour ces accessoires est
disponible.
Ersatzteile
Kunststoffabdeckung 15 000 354 .6
LED-Netzteil DEV-0157/500
LED-Modul 3000 K LED-0614/830
LED-Modul 4000 K LED-0614/840
Dichtung 83 001 129 .1
Spares
Synthetic diffuser 15 000 354 .6
LED power supply unit DEV-0157/500
LED module 3000 K LED-0614/830
LED module 4000 K LED-0614/840
Gasket 83 001 129 .1
Pièces de rechange
Vasque synthétique 15 000 354 .6
Bloc d’alimentation LED DEV-0157/500
Module LED 3000 K LED-0614/830
Module LED 4000 K LED-0614/840
Joint 83 001 129 .1
