Beta 2008 URBAN 125cc User manual

1I
URBAN 125/200cc
Grazie per la fiducia accordata e buon divertimento. Con que-
sto libretto abbiamo voluto darLe le informazioni necessarie per
un corretto uso e una buona manutenzione della Sua moto.
I dati e le caratteristiche indicate sul presente manuale non impegnano la
BETAMOTOR S.p.A che si riserva il diritto di apportare modifiche e miglio-
ramenti ai propri modelli in qualsiasi momento e senza preavviso.

2
I
AVVERTENZA
Si raccomanda, dopo la prima o seconda ora di utilizzo in
fuoristrada, di controllare tutti i serraggi con particolare attenzio-
ne a:
•corona
•supporti pedane
•pinza freno anteriore
•pinza freno posteriore
•portatarga
•cavallotti manubrio
•bulloneria motore
•bulloneria ammortizzatore
•raggi ruota
•telaietto posteriore
•fissaggi plastiche
AVVERTENZA
In caso di interventi da eseguire sulla moto rivolgersi alla catena
di assistenza autorizzata Betamotor.

INDICE
3I
Avvertenze sull’uso ................................................................................. 5
Guida ecologica ................................................................................... 5
Guida sicura ......................................................................................... 6
CAP. 1 INFORMAZIONI GENERALI............................................. 7
Dati identificazione veicolo ...................................................................... 8
Fornitura ............................................................................................... 8
Carico ................................................................................................. 9
Pneumatici ............................................................................................ 9
Conoscenza del veicolo ........................................................................ 10
Chiavi ............................................................................................... 12
Commutatore / bloccasterzo ................................................................. 12
Serratura casco ................................................................................... 12
Cruscotto e comandi ............................................................................ 13
Istruzioni di settaggio e funzionamento contachilometri ................................ 14
Dati tecnici generici.............................................................................. 24
Dati tecnici motore URBAN125 .............................................................. 26
Dati tecnici motore URBAN200 .............................................................. 27
Schema elettrico URBAN125 ................................................................. 28
Schema elettrico URBAN200 ................................................................. 30
Dispositivi elettrici ................................................................................. 32
Valvola AIS ......................................................................................... 34
CAP. 2 UTILIZZO DEL VEICOLO ................................................ 35
Controlli e manutenzione prima e dopo l’utilizzo in fuoristrada...................... 36
Lubrificanti e liquidi consigliati ................................................................ 37
Rodaggio ........................................................................................... 37
Avviamento del motore.......................................................................... 38
Starter ................................................................................................ 39
Arresto del motore ................................................................................ 39
Rifornimento carburante ......................................................................... 40
CAP. 3 CONTROLLI E MANUTENZIONE .................................... 41
Olio motore e filtro olio URBANP200 ...................................................... 42
Olio motore e filtro olio URBAN125 ........................................................ 44
Tubo raccolta fumi ................................................................................ 45
Olio pompa freni, spurgo freni ............................................................... 45
Olio forcelle ........................................................................................ 47
Filtro aria ............................................................................................ 48
Candela............................................................................................. 49
Controllo freni: anteriore, posteriore......................................................... 50
Batteria .............................................................................................. 51
Rimozione carrozzeria .......................................................................... 52
Pulizia del veicolo e controlli .................................................................. 56
Manutenzione programmata .................................................................. 57
Lunga inattività del veicolo ..................................................................... 58

4
I
CAP. 4 REGOLAZIONI ............................................................. 59
Regolazione freni ................................................................................. 60
Regolazione frizione ............................................................................. 60
Regolazione minimo ............................................................................. 61
Regolazione flusso benzina .................................................................... 61
Regolazione gioco gas ......................................................................... 61
Controllo e regolazione gioco sterzo ....................................................... 62
Tensionamento catena.......................................................................... 63
Fascio luminoso ................................................................................... 64
CAP. 5 SOSTITUZIONI ............................................................. 65
Sostituzione pastiglie freni ...................................................................... 66
Sostituzione lampada faro anteriore......................................................... 68
Sostituzione gruppo faro posteriore.......................................................... 69
Sostituzione lampada luce targa ............................................................. 69
Sostituzione lampade indicatori di direzione ............................................. 70
Caratteristiche lampade ........................................................................ 70
CAP. 6 COSA FARE IN CASO DI EMERGENZA ........................... 71
Inconvenienti, cause e rimedi ................................................................. 72
INDICE ALFABETICO ................................................................ 73

5I
AVVERTENZE SULL’USO DEL VEICOLO
•Il veicolo deve essere obbligatoriamente corredato di: targa, libretto di circolazio-
ne, bollo ed assicurazione.
•È vietato il trasporto di animali e oggetti non resi solidali al veicolo, che sporgono
dall’ingombro del veicolo stesso e che superino il carico previsto dal Costruttore.
•Il casco è obbligatorio.
•Viaggiare con luci anabaglianti sempre accese.
•Modifiche al motore o altri organi che possano determinare un aumento di poten-
za e quindi di velocità, è punita dalla legge con severe sanzioni, tra le quali la
confisca del mezzo.
•Per salvaguardare la tua vita e quella degli altri guidare con prudenza e portare
sempre il casco di sicurezza e le luci anabaglianti sempre accese
ATTENZIONE:
Modifiche e manomissioni durante il periodo di garanzia, esimono il Costruttore
da qualsiasi responsabilità e fanno decadere la garanzia stessa.
GUIDA ECOLOGICA
•Ogni veicolo con motore a scoppio produce più o meno rumore (inquinamento
acustico) e più o meno (inquinamento atmosferico) a seconda del tipo di guida
adottato.
•L’abbattimento, per quanto più possibile, di queste condizioni è oggi un dovere
per tutti, quindi evitare partenze a tutto gas, improvvise ed inutili accelerazioni ed
improvvise ed altrettanto inutili frenate, limitando così la rumorosità, l’usura preco-
ce dei pneumatici e delle parti meccaniche del veicolo e risparmiando notevol-
mente sui consumi di carburante.

6
I
GUIDA SICURA
•Rispettare il Codice Stradale
•Indossare sempre casco omologato ed allacciato
•Mantenere sempre pulita la visiera protettiva
•Indossare indumenti senza estremità penzolanti
•Non viaggiare con in tasca oggetti acuminati o fragili
•Regolare correttamente lo specchietto retrovisore
•Guidare sempre seduti e con entrambe le mani sul manubrio ed i piedi sulle pedane
•Mai distrarsi o farsi distrarre durante la guida
•Non mangiare, bere, fumare, usare il cellulare, ecc... durante la guida
•Non ascoltare musica in “cuffia” durante la guida
•Non viaggiare mai appaiato ad altri veicoli
•Non trainare o farsi trainare da altri veicoli
•Mantenere sempre le distanze di sicurezza
•Viaggiare con le luci anabbaglianti accese anche di giorno
•Non sostare seduti sul veicolo in cavalletto
•Non partire con il veicolo sul cavalletto
•Non estrarre il cavalletto con il fronte/marcia del veicolo in discesa
•Impennate, serpentine, ondeggiamenti, sono pericolosissimi per Te, per gli altri e
per il Tuo veicolo
•Su strada asciutta e senza ghiaia o sabbia, usare entrambi i freni, uno solo può
causare slittamenti pericolosi ed incontrollabili
•In caso di frenata utilizzare entrambi i freni, ottenendo così un arresto del veicolo
in spazi più brevi
•Su strada bagnata, guidare con prudenza ed a velocità moderata: usare i freni
con maggior sensibilità
•Non avviare il motore in ambienti chiusi.

1
INFORMAZIONI GENERALI
7I
INDICE ARGOMENTI
CAP. 1 INFORMAZIONI GENERALI
Dati identificazione veicolo
Fornitura
Carico
Pneumatici
Conoscenza del veicolo
Chiavi
Commutatore / bloccasterzo
Serratura casco
Cruscotto e comandi
Indicazioni su LCD
Dati tecnici
Schema elettrico
Dispositivi elettrici
Valvola AIS

1
INFORMAZIONI GENERALI
8
I

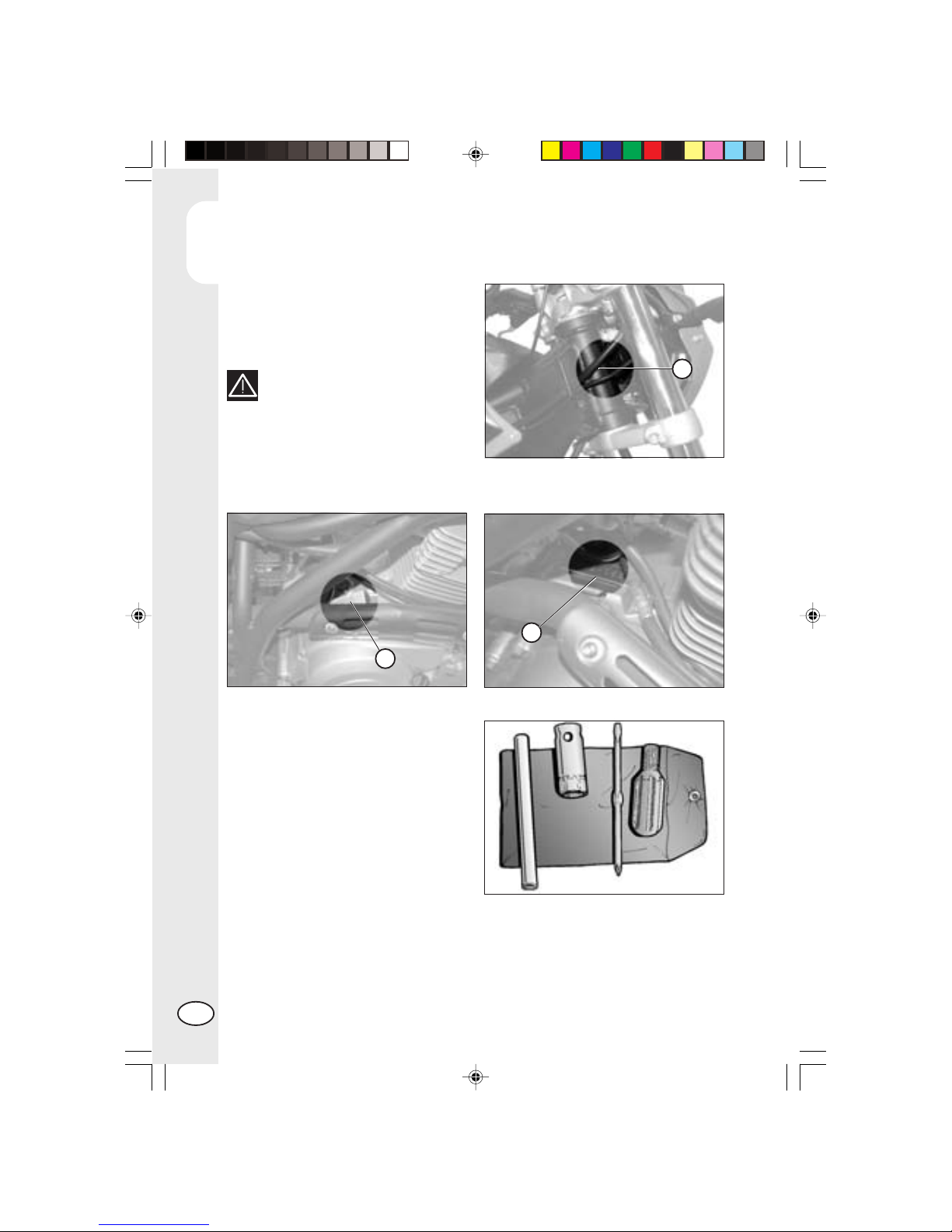

DATI IDENTIFICAZIONE VEICOLO
I dati di identificazione Asono impressi
sul canotto dello sterzo nel lato destro.
I dati di identificazione Bdel motore sono
impressi nella zona indicata in figura.
ATTENZIONE:
l’alterazione dei numeri di identificazione
è severamente punita ai sensi di legge.
IDENTIFICAZIONE MOTORE URBAN 125
FORNITURA
Il corredo di serie comprende: il manua-
le d’uso e manutenzione, il set di attrezzi
(chiave candela, cacciavite doppio uso),
inseriti in una busta di plastica nel vano
apposito posto sotto la sella.
A
IDENTIFICAZIONE MOTORE URBAN 200
B
B

1
INFORMAZIONI GENERALI
9I
CARICO
•Carico massimo (conducente + passeggero): 280 Kg.
•Non trasportare assolutamente oggetti voluminosi o troppo pesanti, che potrebbe-
ro pregiudicare la stabilità del veicolo.
•Non trasportare oggetti che sporgano dal veicolo o che coprano i dispositivi
d’illuminazione e di segnalazione.
ATTENZIONE:
•Per una guida sicura controllare frequentemente i pneumatici.
•Mantenere la pressione dei pneumatici entro i limiti indicati.
•Effettuare il controllo della pressione ogni 15 giorni.
•Verificare la pressione solamente a pneumatici freddi.
•Controllare prima di ogni viaggio che i pneumatici non presentino tagli, screpola-
ture, abrasioni, rigonfiamenti, ecc... In questi casi far esaminare il pneumatico da
un esperto in quanto potrebbero verificarsi condizioni estremamente pericolose.
•In caso di foratura arrestare subito il veicolo; proseguire la marcia, oltre ad essere
rischioso, può provocare irrimediabili danni al pneumatico ed al cerchio ruota.
•In condizioni di max. carico sono consigliate pressioni maggiori.
•Lo spessore minimo del battistrada dei pneumatici (TUBE TYPE) non deve mai esse-
re inferiore ai 2 mm. La mancata adempienza a questa norma è puni-
ta ai sensi di legge.

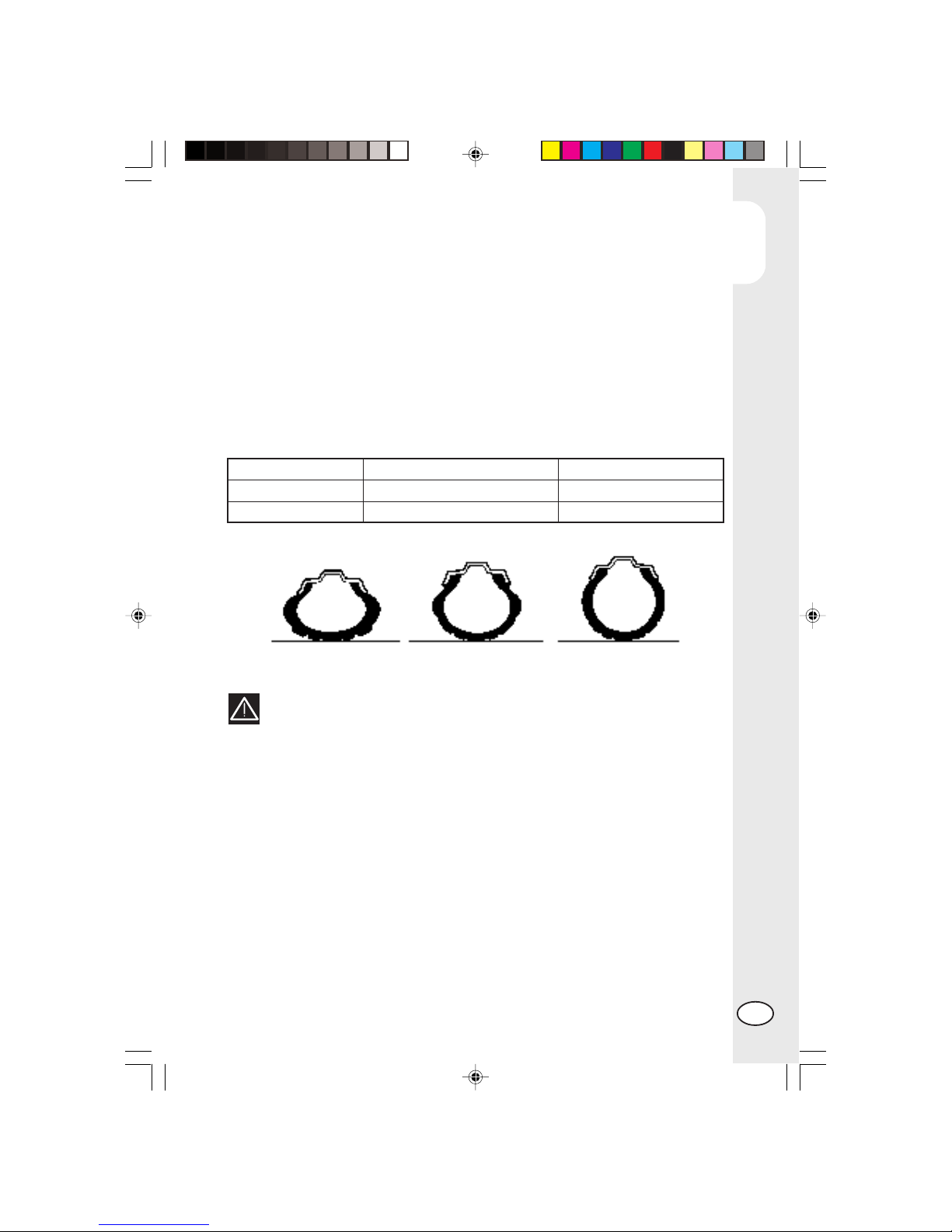

PNEUMATICI
Pneumatico Anteriore Posteriore
Dimensioni 80/100 - 19 49P 120/90-16 63P
Pressione 1,4 ÷1,5 bar 1,5 ÷1,6 bar
Pressione troppo bassa Pressione troppo alta
Pressione giusta

1
INFORMAZIONI GENERALI
10
I
CONOSCENZA DEL VEICOLO
1
2
3
4
5
7
8
9
19
20
13
14
10
15
16
12
17
11
11
18
21
22
24
25
24
17
6

1
INFORMAZIONI GENERALI
11 I
Elementi principali:
1 - Filtro aria
2 - Serbatoio carburante
3 - Tappo carburante
4 - Silenziatore
5 - Ammortizzatore posteriore
6 - Faro anteriore
7 - Indicatori di direzione anteriori
8 - Fanale posteriore
9 - Indicatori di direzione posteriori
10 - Cavalletto laterale
11 - Specchi retrovisori
12 - Pedane passeggero
13 - Forcella
14 - Pedane pilota
15 - Sella
16 - Motore
17 - Parafango anteriore
18 - Portatarga
19 - Leva messa in moto
20 - Serratura casco
21 - Telaio
22 - Catena
23 - Paracatena
24 - Pinza freno anteriore
25 - Pinza freno posteriore

1
INFORMAZIONI GENERALI
12
I
CHIAVI E SERRATURE
Il veicolo viene fornito con due chiavi
entrambi, da utilizzare per il commutato-
re/bloccasterzo e per la serratura casco.
ATTENZIONE:
Non conservare la chiave di scorta al-
l’interno del veicolo, ma in luogo sicuro
ed a portata di mano. Consigliamo di
registrare sul presente manuale (o altro-
ve) il numero di codice impresso sulle
chiavi. In caso di smarrimento di entram-
be si potranno richiedere dei duplicati.
ON
OFF
LOCK
COMMUTATORE/BLOCCASTERZO
Controlla il circuito di accensione, l’inseri-
mento del bloccasterzo e l’apertura sella.
OFF: Sistema elettrico disattivato.
ON: Si può effettuare l’accensione del
veicolo.
LOCK:Inserimento del bloccasterzo.
Per questa operazione occorre
sterzare il manubrio a sinistra,
premere sulla chiave, ruotarla
completamente in senso anti-
orario e dopo rilasciarla.
SERRATURA CASCO
Inserire la chiave nella serratura posta sul
lato sinistro sotto la sella, e ruotarla in
senso antiorario per aprire il gancio
portacasco.

1
INFORMAZIONI GENERALI
13 I
1- LCD
2- Commutatore a chiave
3- Spia punto neutro
4- Spia indicatori di direzione
5- Spia abbaglianti
6- Spia cavalletto
7- Pulsante SCROLL
8- Leva frizione
9- Leva freno anteriore
10- Manopola acceleratore
11- Pulsante accensione
12- Pulsante stop motore
13- Pulsante indicatori di direzione
14- Pulsante clacson
15- Deviatore luci
16- Passing
17- Leva Starter (solo per URBAN125)
CRUSCOTTO E COMANDI
Nota: l’accensione della spia cavalletto indica la posizione abbassata del cavallet-
to stesso. Per ragioni di sicurezza la moto si spegne all’inserimento della marcia.
2
14
10
11
8
1
9
6
3
5
4
7
12
13 15
16 17

1
INFORMAZIONI GENERALI
14
I
ISTRUZIONI DI SETTAGGIO E FUNZIONAMENTO CONTACHILOMETRI
INDICE DEGLI ARGOMENTI
PARAGRAFO CONTENUTO
10.0 Test strumento e videata principale
10.1 Indicazione spie luminose
10.2 Velocità istantanea e percorrenza chilometrica totale (ODO)
20.0 Funzioni secondarie
20.1 Totalizzatore parziale (TRP)
20.2 Orologio (CLK)
20.3 Cronometro (LAP)
20.4 Velocità massima raggiunta (MAX)
30.0 Sostituzione della pila interna

1
INFORMAZIONI GENERALI
15 I
10.0 TEST STRUMENTO E VIDEATA
PRINCIPALE
All’attivazione chiave o all’avviamento
del motore la strumentazione di bordo
viene attivata presentando la videata di
controllo in cui tutte le indicazioni e le
spie sono attive per 3 secondi:
Pagina di controllo:
Verifica globale di tutti i segmenti e di
tutte le icone presenti su LCD e controllo
sugli indicatori luminosi.
Al termine della visualizzazione della
videata di controllo viene automaticamen-
te presentata la videata principale (Figu-
ra 1) o l’ultima pagina selezionata pri-
ma dello spegnimento precedente (vede-
re par.20.0 e succ.).
Videata di controllo (check)
Figura 1

1
INFORMAZIONI GENERALI
16
I

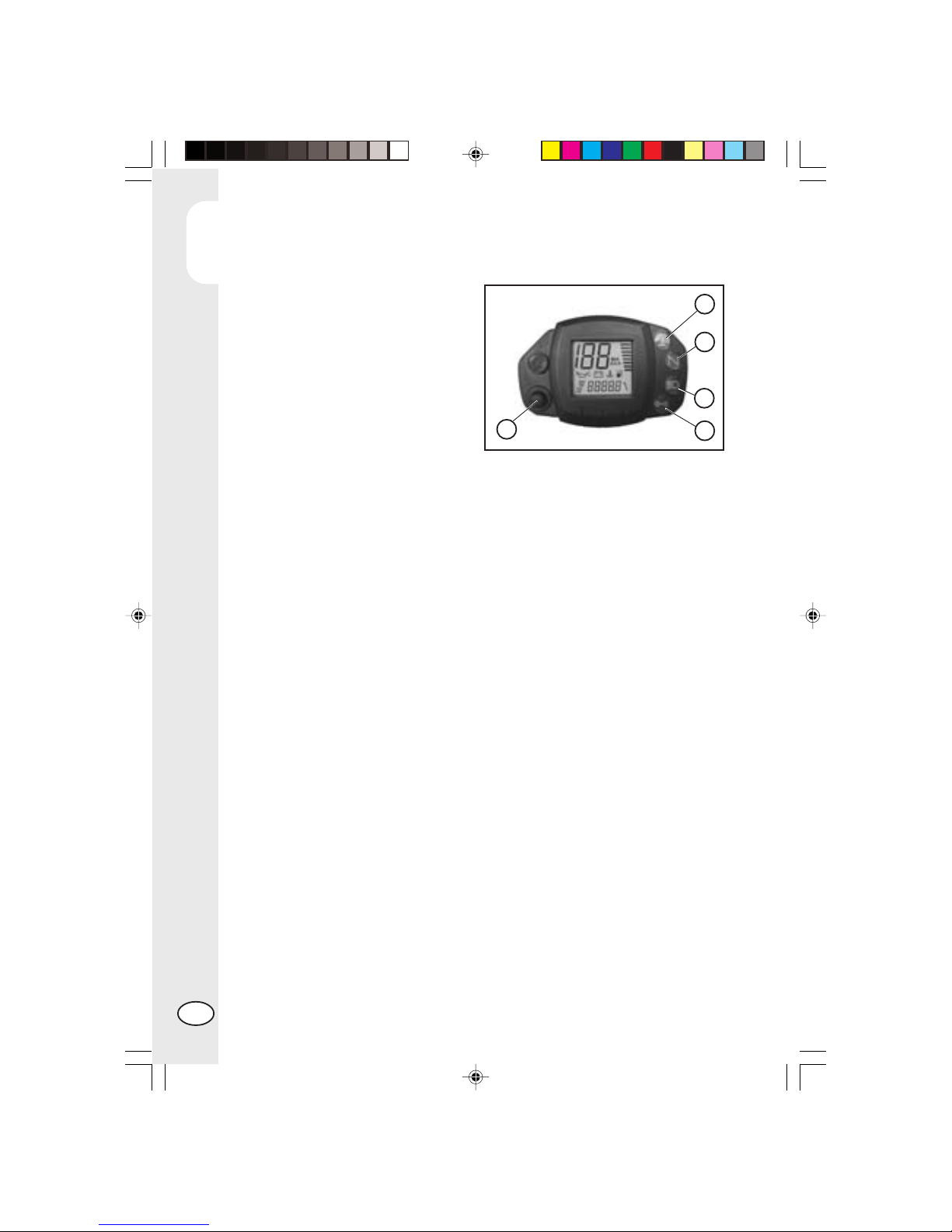

10.1 INDICAZIONE SPIE LUMINOSE E
PULSANTE SCROLL
Lo strumento è dotato di 4 spie lumino-
se con funzioni di segnalazione e di
avviso:
•Spia Cavalletto rossa A: quando
attiva segnala che il cavalletto laterale
del veicolo è abbassato.
•Spia Neutral verde B: quando attiva
segnala che il cambio è in posizione
di folle.
•Spia Abbagliante blu C: quando
attiva segnala che il faro abbagliante
è acceso.
•Spia Freccie verde D: quando attiva
segnala che gli indicatori di direzione
(destri o sinistri) sono attivati
•Pulsante Scroll E, permette di muover-
si all’interno dello strumento selezio-
nando la funzione desiderata (Vedi
paragrafo 20.0 e successivi)
A
B
C
D
E

1
INFORMAZIONI GENERALI
17 I
Figura 1
Figura 1A
10.2 PAGINA 1 CON PERCORRENZA
CHILOMETRICA TOTALE (ODO)
Questa videata è la principale e contie-
ne le informazioni di Velocità instantanea,
percorrenza chilometrica totale (ODO)
e barra tensione batteria:
•Indicazione velocità istantanea:
La velocità istantanea viene visualizzata
utilizzando 3 cifre numeriche con indica-
zione da 0 a 199 km/h (o da 0 a 136
Mph).
•Indicazione percorrenza chilometrica to-
tale (ODO).
L’indicazione della percorrenza totale
del motoveicolo viene visualizzata uti-
lizzando 5 cifre numeriche per un mas-
simo di 99999. Il valore visualizzato
non è azzerabile.
•Barra di tensione batteria
L’indicazione della tensione di batteria
avviene utilizzando una barra suddivi-
sa in 8 livelli.
L’icona batteria compare lampeggian-
te solo all’esterno dei limiti consentiti se-
condo le seguenti modalità:
- Il lampeggio della prima barra orizzon-
tale e dell’icona batteria (vedi figura
1A) indica che la tensione(*) è minore
del limite minimo consentito.
- Il lampeggio di tutte le barre e dell’ico-
na batteria indica che la tensione(*) è
superiore al limite massimo consentito.
(*) ATTENZIONE: In caso il motoveicolo non fosse provvisto di batteria l’indi-
cazione della barra e dell’icona batteria fanno riferimento alla tensione del genera-
tore elettrico!
In entrambi i casi se la segnalazione persiste occorre farne verificare la causa!

1
INFORMAZIONI GENERALI
18
I
20.0 FUNZIONI SECONDARIE
Dalla videata principale è possibile accedere in sequenza alle successive funzioni
secondarie che consentono la visualizzazione di informazioni secondo la seguente
lista:
Totalizzatore parziale (TRP)
Orologio (CLK)
Cronometro (LAP)
Velocità massima (MAX)
In ogni caso oltre all’informazione relativa alla specifica videata, continueranno ad
essere presenti sullo schermo l’indicazione di velocità istantanea e la barra/icona
tensione batteria.
Tutte le videate a partire dalla principale (ODO) sono raggiungibili solo nella loro
sequenza tramite l’azionamento breve del pulsante SCROLL. Questo significa che
l’ordine di visualizzazione sarà il seguente:
ODO -> TRP -> CLK -> LAP -> MAX
Naturalmente premendo il pulsante SCROLL quando la videata di Velocità massi-
ma è presente (MAX) si passerà nuovamente alla pagina principale (ODO) e la
sequenza potrà riprendere a piacimento.
ATTENZIONE:
L’UTILIZZO DEL PULSANTE SCROLL NON E’ CONSENTITO DURANTE LA MAR-
CIA DEL VEICOLO E CIOE’ QUANDO L’INDICAZIONE DELLA VELOCITA’ ISTAN-
TANEA E’ DIVERSA DA 0 Km/h-Mph.
QUESTO PER GARANTIRE LA NECESSARIA SICUREZZA DURANTE LA
CONDUZIONE DEL MOTOVEICOLO.

1
INFORMAZIONI GENERALI
19 I
Figura 2

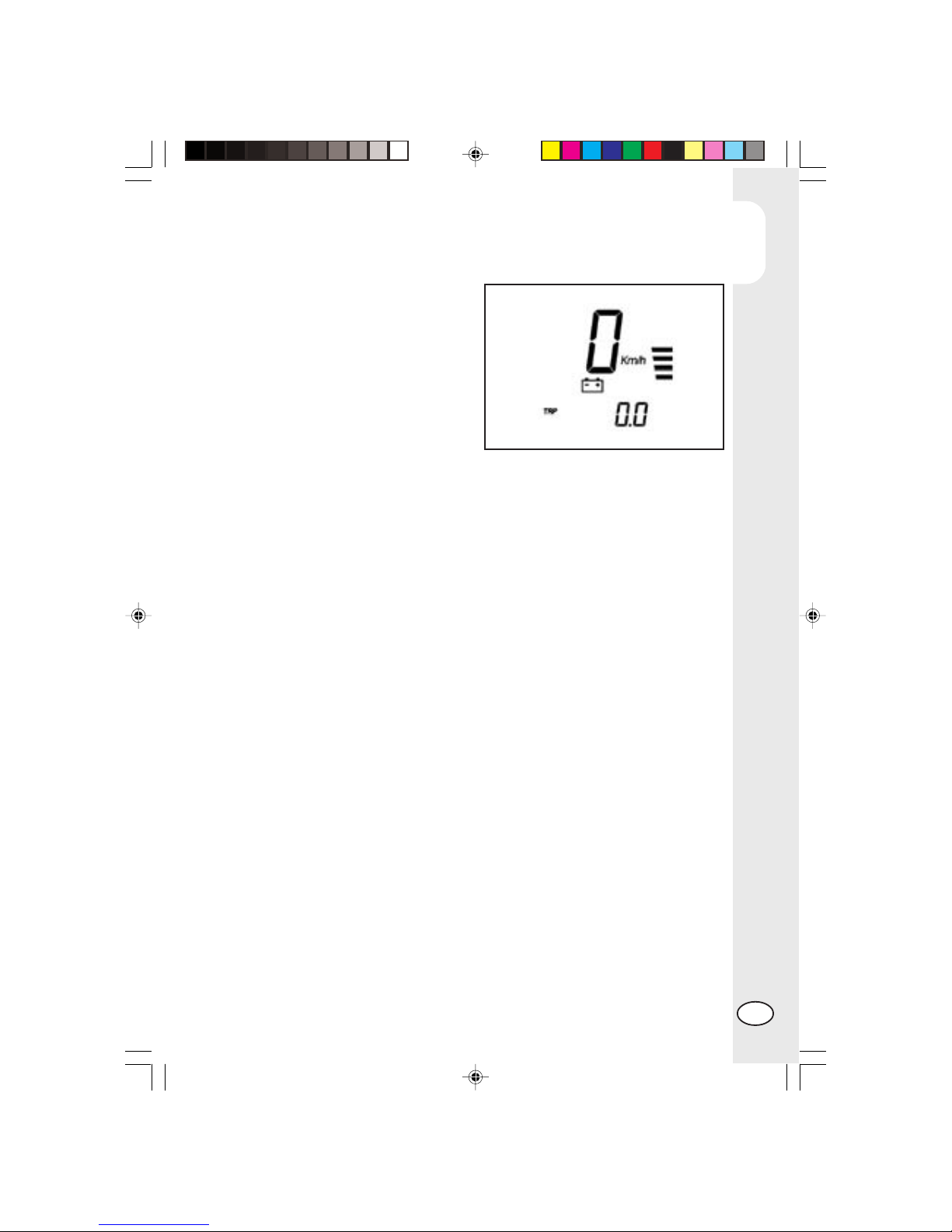

20.1 TOTALIZZATORE PARZIALE TRP
Dalla figura 1, a veicolo fermo, premen-
do brevemente il pulsante SCROLL si
passa alla figura 2 contenente le infor-
mazioni di Velocità instantanea,
percorrenza chilometrica parziale (TRP)
e barra tensione batteria:
•Km/h (Mph) con indicazione su 3 cifre
(grandi).
•Totalizzatore parziale TRP su 4 cifre
(piccole)
•Barra tensione batteria
Il totalizzatore parziale utilizza 4 cifre nel
formato 000,0 che consente la misura-
zione di distanza parziale da un valore
di 0,0Km/Miglia a 999,9 Km/Miglia.
Raggiunta l’indicazione di 999,9 alla
successiva percorrenza di 0,1Km o Mi-
glia l’indicazione si porta automaticamen-
te al valore 0,0.
L’azzeramento manuale può essere effet-
tuato (con figura 2 attiva) a veicolo fer-
mo tenendo premuto il pulsante SCROLL
per un tempo pari a circa 3 secondi fino
alla comparsa dell’indicazione “---.-“ sul-
le 4 cifre piccole.

1
INFORMAZIONI GENERALI
20
I
Figura 3
20.2 OROLOGIO CLK
Dalla figura 2, a veicolo fermo, premen-
do brevemente il pulsante SCROLL si
passa alla figura 3 contenente le infor-
mazioni di Velocità instantanea, orologio
24h e barra tensione batteria:
•Km/h con indicazione su 3 cifre (grandi).
•Orologio hh:mm su 4 cifre (piccole)
•Barra tensione batteria
L’orologio indica l’orario su un arco di
24 ore (da 0h:00’ a 23h:59’) e la sua
regolazione è consentita solo a veicolo
fermo attraverso la seguente procedura:
•Premere il pulsante SCROLL fino al
lampeggio dei numeri relativi alle ore.
•Rilasciando e ripremendo il pulsante
SCROLL le ore avanzano di un nume-
ro. Mantenendolo premuto avanzano
automaticamente. Lasciandolo inattivo
si passa al punto 4.
•Rilasciare il pulsante SCROLL quando
si è terminata l’impostazione delle ore:
dopo 2 secondi lampeggieranno le ci-
fre dei minuti.
•Operare come al punto 2 per
l’impostazione dei minuti. Lasciando
inattivo il pulsante SCROLL per 2 se-
condi anche i minuti verranno memoriz-
zati e si uscirà dalla modalità di
regolazione orologio.
