BH FITNESS L805 Operator's manual

L805
Instrucciones de montaje y utilización
Instructions for assembly and use
Instructions de montage et d’utilisation
Hinweise zur Montage und Benutzung

2
L805
INSTRUCCIONES DE SEGURIDAD.-
Rogamos leer estas instrucciones atentamente, antes del montaje y del primer uso. Obtendrá
importantes informaciones para su seguridad, así como para el uso y para el mantenimiento del
aparato de ejercicio.
Guarde cuidadosamente las instrucciones para su información, así como para los trabajos de
mantenimiento o los pedidos de piezas de repuesto.
ATENCIÓN:
■Este equipo se debe utilizar solamente para su propósito previsto, es decir para el ejercicio
físico de los adultos.
■Cualquier otro uso del equipo se prohíbe y puede ser peligroso. El fabricante no se
responsabiliza del daño o lesión causada por el uso incorrecto del equipo.
■Utilice el equipo sobre una superficie sólida y nivelada.
■El equipo deberá disponer a su alrededor de un espacio libre no inferior a 0,5 m.
■El equipo se ha diseñado de acuerdo con lo más último en los estándares de seguridad.
■Este equipo esta conforme con el estándar EN 957. Adecuado para uso profesional, con un
peso máximo del usuario 150kg.
■Las reparaciones incorrectas y/o las modificaciones estructurales del equipo (Ejemplo: Retirar
o el reemplazar piezas, no originales) pueden poner en peligro la seguridad del usuario.
■Los componentes dañados pueden poner en peligro su seguridad y/o reducir curso de la vida
del equipo.
Por esta razón, las piezas dañadas se deben sustituir inmediatamente y el equipo mantenerlo
fuera de uso hasta que se haya reparado. Utilice solamente el repuesto original de piezas BH.
■El si el equipo está en uso regular, comprobar todos sus componentes a fondo cada 1 ó 2
meses, prestando atención muy particular al reapriete de tuercas y tornillos.
■Antes de comenzar su programa del ejercicio, consulte a su doctor para asegurarse de que
puede utilizar el equipo.
Base su programa del ejercicio en el consejo dado por su doctor o preparador físico.
Los ejercicios incorrectos o excesivos pueden dañar su salud. Trabaje en el nivel de ejercicio
recomendado, no llegue al agotamiento.
■Preste por favor mucha atención a las indicaciones del preparador físico para su
entrenamiento.
Se recomienda la ayuda de una segunda persona para la realización del montaje de este
equipo, como le muestran las figuras adjuntas de este manual de instrucciones.

3
SAFETY INSTRUCTIONS
Please read these instructions carefully before assembling and using the equipment. They
contain important information for your safety and for the use and maintenance of the exercise
equipment.
Keep the instructions safe for future reference and maintenance tasks as well as for ordering
spare parts.
ATENTION:
■This equipment must only be used for its intended purpose, i.e. physical exercise.
■Any other use of the equipment is prohibited and may be dangerous. The manufacturer is not
responsible for damage or injury caused by misuse of the equipment.
■Use the equipment on a solid level surface.
■The equipment must have at least 0.5 metres of free space around it.
■The equipment is designed in accordance with the latest safety standards.
■This equipment complies with standard EN 957. Suitable for professional use, with a
maximum user weight of 150kg.
■Incorrect repairs and/or structural modifications to the equipment (E.g.: Removal of parts or
non-original replacement parts) can endanger the user’s safety.
■Damaged components may endanger your safety and/or reduce the useful life of the
equipment.
For this reason, damaged parts must be replaced immediately and the equipment taken out of
use until it is repaired. Use only original BH spare parts.
■If the equipment is in regular use, check all components thoroughly every 1 or 2 months,
paying particular attention to retightening nuts and bolts.
■Before beginning your exercise program, consult your doctor to make sure that you can use
your exercise equipment.
Base your exercise program on the advice given by your doctor or trainer.
Incorrect or excessive exercise can damage your health. Work at the recommended exercise
level, do not overexert yourself.
■Pay close attention to the trainer's exercise instructions.
The assistance of a second person is recommended when assembling this machine, as
shown in the diagrams that accompany this instruction manual.

4
INSTRUCTIONS DE SÉCURITÉ -
Nous recommandons de lire attentivement ces instructions avant de procéder au montage et
d’utiliser l'appareil pour la première fois. Ce manuel contient des informations importantes
relatives à la sécurité, à l’usage et à l’entretien de la machine d’exercice.
Conserver soigneusement ces instructions à titre d'informations ainsi que pour connaître les
procédures d'entretien et les demandes de pièces de rechange.
ATTENTION :
■Cet équipement doit être utilisé uniquement pour l’usage pour lequel il a été prévu, c’est-à-
dire pour l’exercice physique de personnes adultes.
■Tout autre usage et interdit et doit être considéré dangereux. Le fabricant ne saura être tenu
responsable de dommages ou blessures causés par un usage incorrect de l’équipement.
■Utiliser l’équipement sur une surface solide et plane.
■L’équipement nécessite un espace alentour minimum de 0,5 mètre.
■L’équipement a été conçu conformément aux dernières normes de sécurité en vigueur.
■Cet équipement est conforme à la Norme EN 957. Il est adapté à un usage professionnel
avec une capacité maximum de poids de l’utilisateur de 150 kg.
■Toute réparation incorrecte et/ou modification de la structure de l’équipement (Exemple :
retirer ou substituer des pièces avec d’autres non originales) peut représenter un danger pour la
sécurité de l’utilisateur.
■Les composants endommagés peuvent présenter un risque pour la sécurité et/ou réduire la
durée de vie utile de l’équipement.
Pour cette raison, les pièces endommagées doivent être immédiatement remplacées et
l’équipement doit être maintenu hors service jusqu’à sa réparation. Utiliser uniquement des
pièces de rechange originales BH.
■Dans le cadre de l’utilisation normale de l’équipement, vérifier minutieusement tous les
composants tous les 1 à 2 mois, en faisant particulièrement attention à resserrer les écrous et
les vis.
■Avant de débuter un programme d’exercice, consulter le médecin de famille afin de garantir
l'aptitude à l'usage de l'équipement.
Baser le programme d’exercice sur les recommandations du médecin ou de l’entraîneur.
Les exercices incorrects ou excessifs présentent un risque pour la santé. S’entraîner au niveau
d’exercice recommandé sans s’exténuer.
■Faire extrêmement attention aux indications fournies dans le manuel d'entraînement.
Il est recommandé de faire appel à une seconde personne pour effectuer le montage de
cet équipement, comme illustré sur les figures présentes dans ce manuel d'instructions.

5
SICHERHEITSHINWEISE.-
Bitte lesen Sie diese Hinweise vor der Montage und ersten Benutzung des Geräts aufmerksam.
Hier finden Sie wichtige Informationen zu Ihrer Sicherheit, zur Benutzung und zur Wartung Ihres
Trainingsgeräts.
Bewahren Sie diese Hinweise zum Nachschlagen und zum Zwecke der Wartung oder
Bestellung von Ersatzteilen auf.
ACHTUNG:
■Dieses Gerät darf nur für den vorhergesehenen Verwendungszweck benutzt werden, d.h.
zum Körpertraining für Erwachsene.
■Jede andersartige Verwendung des Geräts kann gefährlich sein und ist untersagt. Der
Hersteller übernimmt keine Haftung für Schäden oder Verletzungen, die auf eine falsche
Nutzung des Geräts zurückzuführen sind.
■Stellen Sie das Gerät auf eine stabile und ebene Fläche.
■Rund um das Gerät muss ein Freiraum von mindestens 0,5 m vorhanden sein.
■Das Gerät wurde gemäß den neuesten Sicherheitsvorschriften konstruiert.
■Es erfüllt die Anforderungen der Norm EN 957. Es ist für den professionellen Einsatz geeignet;
maximales Körpergewicht des Benutzers: 150 kg.
■Unsachgemäße Reparaturen und/oder strukturelle Veränderungen an dem Gerät (z.B. das
Entfernen von Teilen, die Verwendung anderer als der Originalteile) können eine Gefahr für die
Sicherheit des Benutzers darstellen.
■Schadhafte Komponenten sind ein Risiko für Ihre Sicherheit und/oder vermindern die
Lebensdauer des Geräts.
Deshalb müssen schadhafte Teile umgehend ausgetauscht werden und das Gerät darf bis nach
der Reparatur nicht benutzt werden. Verwenden Sie ausschließlich Original-Ersatzteile von BH.
■Wenn das Gerät ordnungsgemäß benutzt wird, nehmen Sie alle 1 bis 2 Monate eine
gründliche Überprüfung der Komponenten vor. Achten Sie dabei besonders darauf, dass die
Muttern und Schrauben immer korrekt angezogen sind.
■Bevor Sie Ihr Übungsprogramm beginnen, wenden Sie sich bitte an Ihren Arzt, um
sicherzustellen, dass Sie das Training mit dem Gerät durchführen können.
Stützen Sie Ihr Trainingsprogramm auf die Ratschläge Ihres Arztes oder Fitnesstrainers.
Unangemessene oder übermäßige Übungen können Ihrer Gesundheit schaden. Arbeiten Sie
auf dem empfohlenen Trainingsniveau, trainieren Sie nicht bis zur Erschöpfung.
■Beachten Sie bitte unbedingt die Hinweise, die Ihnen Ihr Trainer zu den Übungen gibt.
Die Montage dieses Geräts gemäß den Abbildungen der vorliegenden Hinweise sollte
von zwei Personen ausgeführt werden.

6
Saque la unidad de la caja, compruebe e identifique las piezas con respecto al listado de la Fig.A
y B, para asegurarse de que no falta ninguna pieza del equipo.
Take the unit out of its box, check and identify the parts against the list in Fig.A and B, to ensure
that there are no missing parts.
Sortir l’unité de son emballage, vérifier la présence de toutes les pièces à l’aide de la liste
figurant en Fig.A et Fig.B afin de garantir qu’il ne manque aucune pièce nécessaire au montage
de l'équipement.
Nehmen Sie das Gerät aus der Kiste und überprüfen und identifizieren Sie die Teile anhand der
in den Abb. A und B dargestellten Listen. Vergewissern Sie sich, dass kein Teil des Gerätes
fehlt.
Fig.A
Nº 


1
1
2 1
3 1
5
1
7 1
8
1
9 1
10
1
14
2
15
4
16
2

7

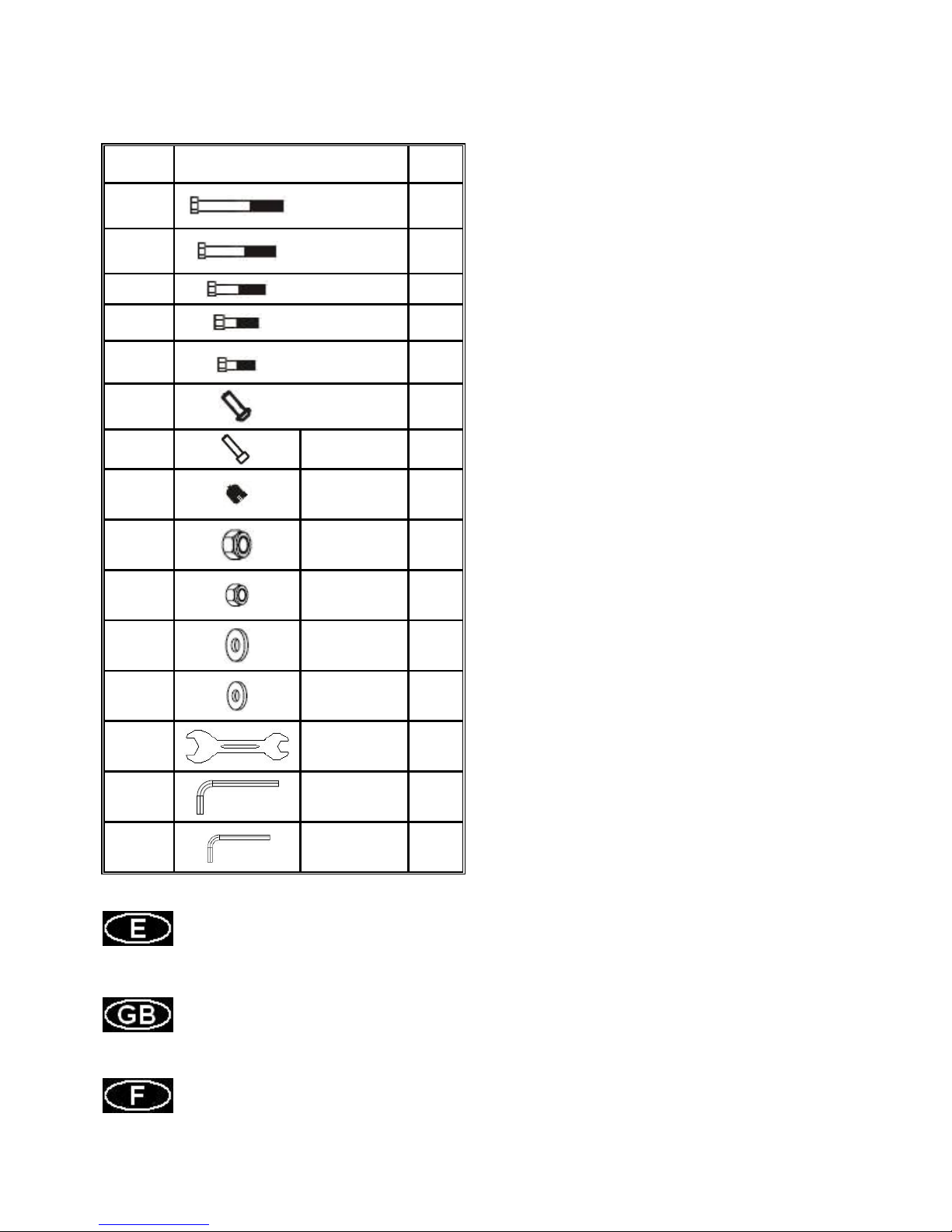

Fig.B
Nº 


28 M-12x140
2
29 M-12x110
1
31 M-10x70 2
32 M-10x55 2
35 M-10x35 4
39 M-10x30 2
40 M-8x30 2
41 M-8x10 1
43 M-12 3
44 M-10 4
47 M-12 6
48 M-10 12
50 1
51 1
INSTRUCCIONES DE MONTAJE
NOTA: La descripción de las piezas con respecto a las figuras, corresponden siempre a la posición de la persona
en el equipo para la realización del ejercicio.
INSTRUCTIONS FOR ASSEMBLY
NOTE: The description of the parts with respect to the figures, always corresponds to the position the person
adopts on the equipment when exercising.
INSTRUCTIONS DE MONTAGE -
REMARQUE : La description des pièces conformément aux figures correspond toujours à la position adoptée par

la personne sur l‘équipement pour la réalisation de l’exercice.
MONTAGEHINWEISE
ANMERKUNG: Die Beschreibung der Teile bezüglich der Abbildungen entspricht immer der Position, die die
Person während des Trainings auf dem Gerät einnimmt.
Fig.1
- Apoye en el suelo el soporte principal (1). Sitúe el soporte (3) y atorníllelo con los tornillos (28) junto
con las arandelas (47) y las tuercas (43).
A continuación coloque el soporte (2) y atorníllelo con los tornillos (28) junto con las arandelas (47) y las tuercas (43).
- Rest the main support (1) on the ground. Position the bracket (3) and secure using screws (28) along
with the washers (47) and nuts (43).
Next, position bracket (2) and secure using screws (28) along with the washers (47) and nuts (43).
- Appuyer le support principal (1) au sol. Positionner le support (3) et le visser en utilisant les vis (28)
les rondelles (47) et les écrous (43).
Puis, positionner le support (2) et le visser avec les vis (28) et les rondelles (47) en ajoutant les écrous (43).
- Stellen Sie den Hauptständer (1) auf den Boden. Positionieren Sie die Stütze (3) und schrauben Sie
sie mit den Schrauben (28), den Unterlegscheiben (47) und den Muttern (43) fest.
Positionieren Sie dann die Stütze (2) und schrauben Sie sie mit den Schrauben (28), den Unterlegscheiben (47)
und den Muttern (43) fest.

Fig.2
Levante el soporte (2) e introduzca el tubo telescópico (4) en la “U” del soporte (2). Atorníllelo con los tornillos (29)
junto con las arandelas (47) y las tuercas (43).
Raise bracket (2) and insert the telescopic tube (4) into the "U" on bracket (2). Fit screws (29) along with the
washers (47) and nuts (43) and tighten securely.
Relever le support (2) et introduire le tube téléscopique (4) dans le «U» du support (2). Le visser avec les vis (29),
les rondelles (47) et les écrous (43).
Heben Sie die Stütze (2) an und setzen Sie das ausziehbare Rohr (4) in das „U“ an der Stütze (2). Schrauben Sie
es mit den Schrauben (29), den Unterlegscheiben (47) und den Muttern (43) fest.

Fig.3
Posicione el reposapiés (7) y atorníllelo al soporte (2) con los tornillos (32) junto con las arandelas (48) y las
tuercas (44).
A continuación atornille el reposapiés (7) con los tornillos (31) junto con las arandelas (48) y las tuercas (44).
Afloje el pomo (23) en sentido contrario a las agujas del reloj y tire de él hacia fuera. Introduzca el tubo del
agarradero (5) y suelte el pomo (23), coloque el tornillo de seguridad (40).
Position the footrest (7) and attach to bracket (2) using screws (32) along with the washers (48) and nuts (44).
Next, secure the footrest (7) using screws (31) along with the washers (48) and nuts (44).
Loosen the control knob (23) by turning it anticlockwise and pull it outward. Insert the handle tube (5) and release
the control knob (23), fit the safety screw (40).
Positionner le repose-pieds (7) et le visser au support (2) en utilisant les vis (32), les rondelles (48) et les écrous
(44).
Puis, visser le repose-pieds (7) avec les vis (31) et les rondelles (48) en ajoutant les écrous (44).
Desserrer la molette de commande (23) dans le sens antihoraire et la sortir. Introduire le tube de la poignée (5) et
relâcher la molette de commande (23). Positionner la vis de sécurité (40).
Positionieren Sie die Fußstütze (7) und schrauben Sie sie mit den Schrauben (32), den Unterlegscheiben (48) und
den Muttern (44) an der Stütze (2) fest.
Verschrauben Sie dann die Fußstütze (7) mit den Schrauben (31), den Unterlegscheiben (48) und den Muttern
(44).
Drehen Sie den Knauf (23) gegen den Uhrzeigersinn und ziehen Sie ihn nach außen. Setzen Sie dann die Stange
des Handgriffs (5) ein, lassen Sie den Knauf (23) los und setzen Sie die Sicherheitsschraube (40) ein.

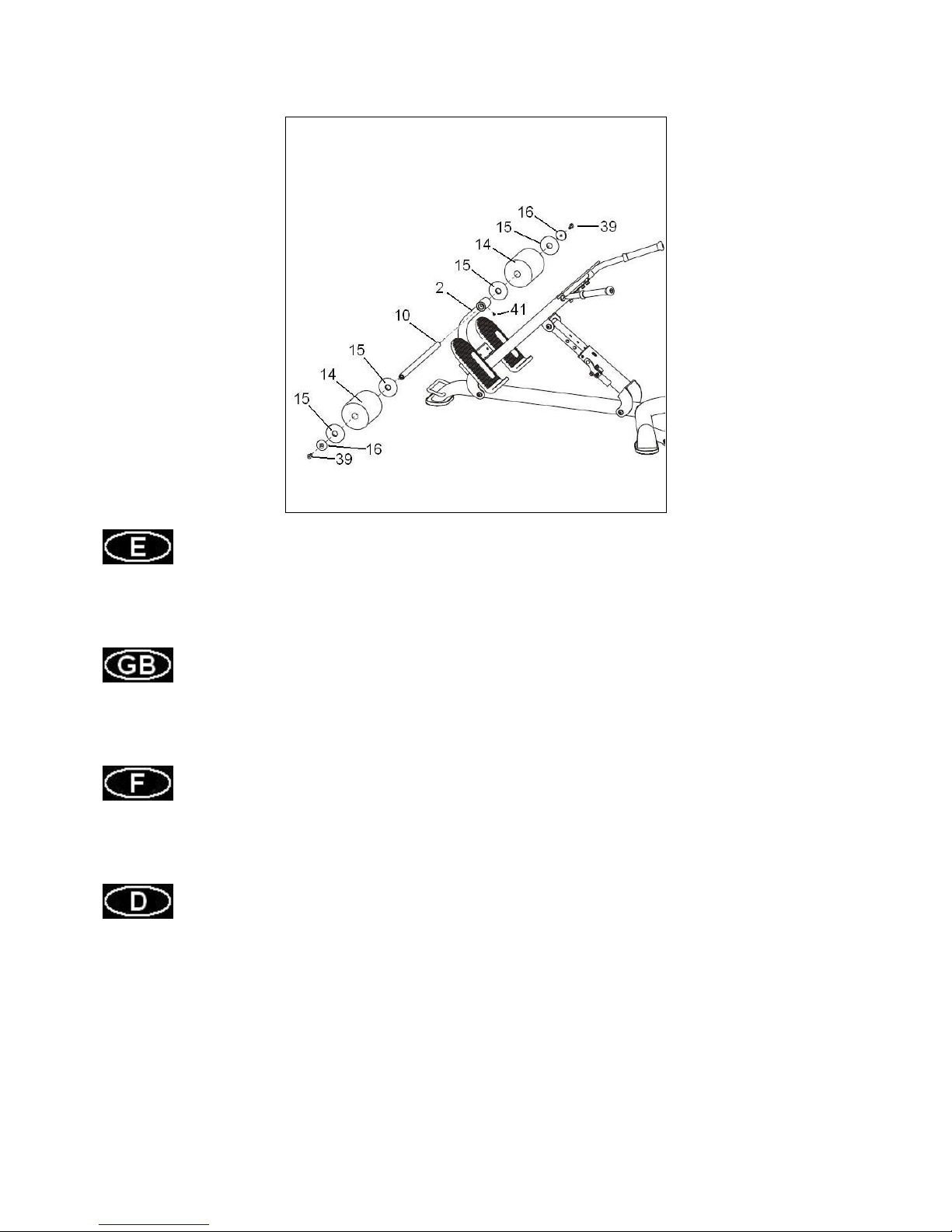

Fig.4
Introduzca el eje (10) en el alojamiento del soporte (2), céntrelo y atornille el prisionero (41).
Posicione en el eje (10) la arandela (15), el rodillo (14) la arandela (15) y (16) como muestra la figura adjunta y
atorníllelo con el tornillo (39).
Realice el mismo montaje para el lado derecho.
Insert the shaft (10) into its housing on bracket (2), centre it and tighten the grub screw (41).
On the left end of shaft (10) fit washer (15), roller (14) washer (15) and (16), as shown in the diagram, and secure
using screw (39).
Now go through the same procedure for the right side.
Introduire l’axe (10) dans le logement du support (2), le centrer et visser la vis à pression sans tête (41).
Positionner la rondelle (15), le rouleau (14), les rondelles (15) et (16) dans l’axe de gauche (10) comme indiqué sur
la figure ci-jointe et visser avec la vis (39).
Procéder de même pour le côté droit.
Schieben Sie die Welle (10) in die Aufnahme an der Stütze (2), zentrieren Sie sie und ziehen Sie sie mit der
Stiftschraube (41) fest.
Schieben Sie die Unterlegscheibe (15), die Rolle (14), die Unterlegscheiben (15) und (16) auf die Welle (10) (vgl.
Abbildung) und befestigen Sie sie mit der Schraube (39).
Nehmen Sie dann die gleiche Montage auf der rechten Seite vor.

Fig.5
Posicione el tapizado izquierdo (8) en el soporte superior (6) atorníllelo con los tornillos (35) junto con las
arandelas (48).
Realice similar montaje para el tapizado derecho (9).
Position the left-hand pad (8) on the top bracket (6) and secure using screws (35) along with the washers (48).
Perform the same operation for the right-hand pad (9).
Positionner le rembourrage gauche (8) sur le support supérieur (6) et le fixer en utilisant les vis (35) et les rondelles
(48).
Procéder de même pour le rembourrage de droite (9).
Positionieren Sie das linke Polster (8) an der oberen Halterung (6) und schrauben Sie es mit den Schrauben (35)
und den Unterlegscheiben (48) fest.
Bringen Sie dann entsprechend das rechte Polster (9) an.

MUY IMPORTANTE:
Una vez realizado el montaje, compruebe que todos los tornillos que han sido montados en esta maquina, están
fuertemente apretados.
VERY IMPORTANT:
After assembling the unit, check that all of the screws have been fitted to the machine and that they are tightened
securely.
TRÈS IMPORTANT:
Une fois le montage effectué, vérifier que toutes les vis soient positionnées et correctement serrées.
SEHR WICHTIG:
Vergewissern Sie sich nach der Montage, dass alle Schrauben des Geräts eingesetzt und gut festgezogen wurden.
Para pedido de repuesto: Indicar el código de la pieza y la cantidad.
To order replacement parts: State the part code and Quantity.
Pour commander des pièces de rechange: Indiquer le code de la pièce de rechange et la
quantité désirée
Bei der Bestellung von Ersatzteilen: Bitte Teile-Code und Menge angeben.
Nº
Code Nº
Code Nº
Code
1 AV-IT70070100V1
18
AV-IN-D10134200 35
AV-GB5781M10*35DS20
2 AV-IT70070200 19
AV-IN-B72010600 36
AV-PNLM8*55DS2
3 AV-IT70070300 20
AV-IN-B72011400Y 37
AV-GB5781M8*12DS20NL
4 AV-IT70070400 21
AV-IT90102200 38
AV-PNLM6*12DS2
5 AV-IT70070500 22
AV-IT90102100 39
AV-CNLM10*30DS2
6 AV-IT70070600 23
AV-KPS18005200 40
AV-GB70M8*30*30DS2
7 AV-IT70070700 24
AV-BNH0633 41
AV-GB77M8*10DS2NL
8 AV-L805PB0800 25
AV-HF49622700 42
AV-YZGB7710-32*3.2DS
9 AV-L805PB0900 26
AV-M01402000 43
AV-NM12DS2
10
AV-IT70071000V1
27
AV-HF1642303 44
AV-NM10DS2
11
AV-IT90101900 28
AV-GB5780M12*140DS20
45
AV-NM8DS2
12
AV-IT60031600 29
AV-GB5780M12*110DS20
46
AV-GB41M6DS2
13
AV-IT80261500V1
30
AV-GB5780M10*95DS20 47
AV-DQ12DS2A
14
AV-L805PB1400 31
AV-GB5780M10*70DS20 48
AV-GB9510DS2
15
AV-IT70165000 32
AV-GB5780M10*55DS20 49
AV-GB958DS2
16
AV-IT90041700 33
AV-GB5780M10*50DS20 50
AV-NBS4DHS
17
AV-IN-B72011700
34
AV-GB5780M10*45DS20 51
AV-NBS6DHS

L805

BH HIPOWER SPAIN
EXERCYCLE,S.L. (Manufacturer)
P.O.BOX 195
01080 VITORIA (SPAIN)
Tel.: [phone]
Fax: [phone]
e-mail: [e-mail]
www.bhfitness.com
POST-VENTA
Tel: [phone] /
902 170 258
Fax: [phone]
e-mail: [e-mail]
BH HIPOWER NORTH AMERICA
20155 Ellipse
Foothill Ranch
CA 92610
Tel: + 1 949 206 0330
Toll free: [phone]
Fax: [phone]
e-mail: [e-mail]
www.BHFitnessUSA.com
BH HIPOWER ASIA
No.139, Jhongshan Rd.
Daya Township
Taichung 428, Taiwan. R.O.C.
Tel.: [phone]
Fax: [phone]
e-mail: [email protected].tw
BH HIPOWER PORTUGAL
MAQUINASPORT, S.A.
Zona Industrial Giesteira
Terreirinho 3750-325 Agueda
(PORTUGAL)
Tel.: [phone]
Fax: [phone]
e-mail: [email protected]
BH SERVICE PORTUGAL
Tel.: [phone]
Fax: [phone]
e-mail: [email protected]
BH HIPOWER MEXICO
BH Exercycle de México S.A.
de CV
Eje 132 / 136
Zona Industrial, 2A Secc.
78395 San Luis Potosí
S:L:P: MÉXICO
Tel.: [phone]
Fax: [phone]
www.bh.com.mx
BH HIPOWER CHINA
BH China Co., Ltd.
Block A, NO.68, Branch Lane
455, Lane 822,
Zhen Nan RD., Li Zi Yuan,
Putuo, Shanghai 200331,
P.R.C.
Tel: [phone]
Fax:[phone]
e-mail: [email protected]
BH HIPOWER FRANCE
27 bis, Route de Pitoys
64600 ANGLET
Tél.: [phone]
Fax: [phone]
e-mail: [e-mail]
SAV FRANCE
Tél: [phone]
Fax: [phone]
e-mail: [e-mail]
BH HIPOWER UK
Halliards, Terrington Drive
Newcastle-under-Lyme
Staffordshire ST5 4NB
United Kingdom
Tel.: [phone]
e-mail: [email protected]o.uk
AFTER SALES - UK
e-mail: [e-mail]
EXERCYCLE GMBH
Antoniusstrasse 22
D-50226 Frechen
Tel.: 0800-BHFITNESS
E-mail:
[e-mail]
www.bhfitness.com
BH SE RESERVA EL DERECHO A MODIFICAR LAS ESPECIFICACIONES DE SUS PRODUCTOS SIN PREVIO
AVISO.
SPECIFICATIONS MAY BE CHANGED WITHOUT PRIOR NOTICE DUE TO OUR PROGRAMME OF
CONTINUOUS PRODUCT DEVELOPMENT.
BH SE RÉSERVE LE DROIT DE MODIFIER LES SPECIFICATIONS DE SES PRODUITS SANS PRÉAVIS.
BH BEHALT SICH DAS RECHT VOR, ÄNDERUNGEN DER MODELL-ANGABEN OHRE VORHERIGE
ANKÜNDIGUNG VORZUNEHMEN.
DATI TECNICI E COMMERCIALI RELATIVI AGLI ARTICOLI DEL PRESENTE CATALOGO POSSONO ESSERE
SOGGETIL A VARIAZIONI SENZA ALGUN PREAVVISO.
BH SE RESERVA O DIREITO A MODIFICAÇÀO ESPECIFICAÇOES DOS SEUS PRODUCTOS SEM PRÉVIO
AVISO.
DOOR KONSTANTE PRODUKTVERNIEUWING EN VERBETERING HOUDEN WIJ ONS HET RECHT VAN
WIJZIGING VOOR ZONDER VOORAFGAAND BERICHT.
v3

BH North America Corporation
20155 Ellipse
Foothill Ranch, CA 92610
Phone: [phone]; Toll Free: 866.325.2339; Fax: [phone]
Web: www.BHFitnessUSA.com
Mon - Fri 8am - 5pm PST
WARRANTY*
FOR WARRANTY REPAIRS, PLEASE DO NOT TAKE YOUR MACHINE
BACK TO THE RETAIL STORE. CONTACT BH FITNESS FIRST.
For more detailed warranty information or to register your product warranty easily
online, visit our website at: www.BHFitnessUSA.com
THIS WARRANTY DOES NOT COVER
• Pre-delivery set-up.
• Components that require replacement due to dirt or lack of regular maintenance.
• Expendable items which become worn during normal use.
• Repairs necessary because of operator abuse or negligence or the failure to operate
and maintain the equipment according to the instructions contained in the Owner’s
Manual.
*Applies to defects from the manufacturer only.
FULL AND LIGHT COMMERCIAL USE
Body/ Frame: 10 years
Structural Moving Parts: 5 Years
Bearings, Bushings and Straps: 3 years
Coatings, Cables, Exterior Upholstery and
Accessories: 1 Year
RESIDENTIAL/CONSUMER USE
Body/ Frame: Lifetime
Structural Moving Parts: 10 Years
Coatings, Straps, Exterior Upholstery and
Accessories: 10 Years
