BH FITNESS F9R TFT G6520TFTR Operator's manual

G6520i-G6520TFT
Instrucciones de montaje y utilización
Instructions for assembly and use
Instructions de montage et utilisation
Montage und gebrauchsanleitung
Instruções de montagem e utilização
Istruzioni di montaggio e uso
Montage-en gebruiksinstrukties

2
Fig.0
Fig.1 Fig.2

3
Fig.3 Fig.4
Fig.5 Fig.6

4
Fig.7 Fig.8

5
Español

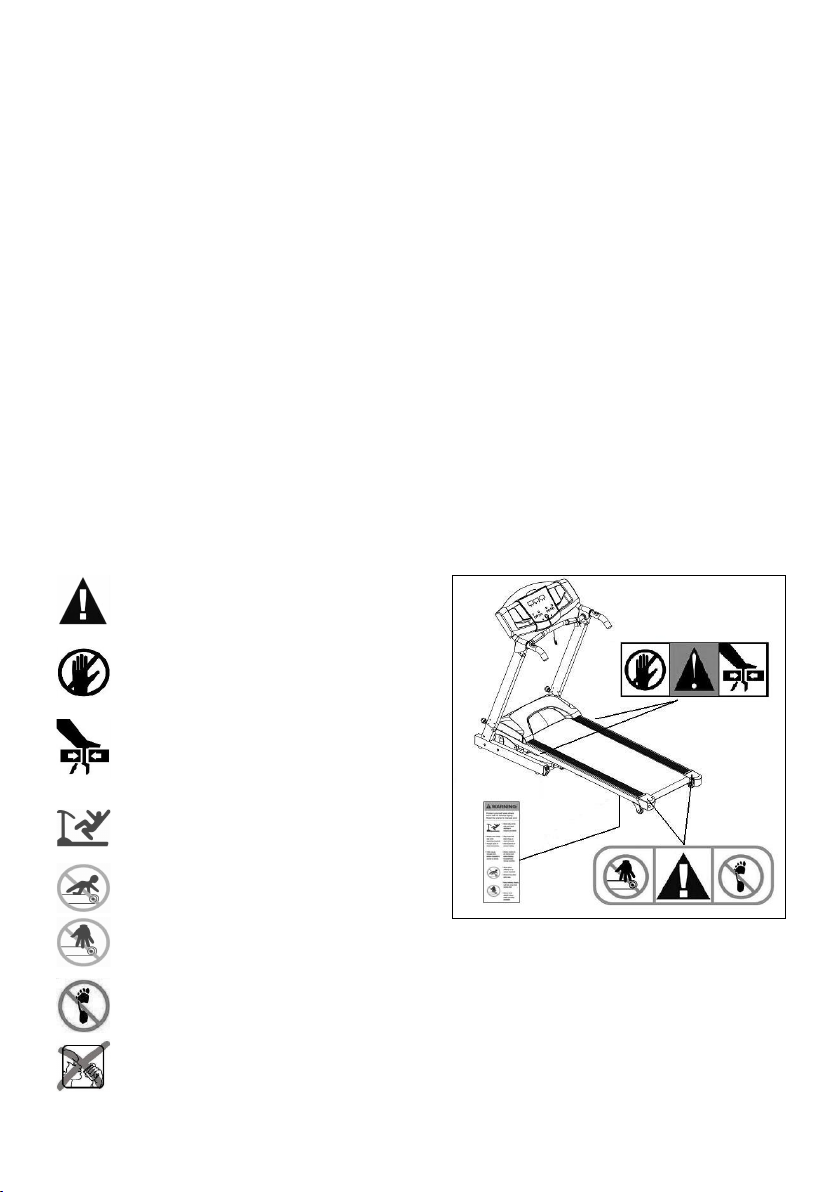

INDICACIONES GENERALES.-
Lea atentamente las instrucciones de
este manual. Este le da indicaciones
importantes sobre la seguridad, el uso y
el mantenimiento de la cinta de andar.
Siga las siguientes recomendaciones:
1 Esta unidad esta diseñada para uso
doméstico únicamente.
2 La cinta de andar sólo puede ser
usada por una persona al mismo
tiempo. Deberá ser usada solamente
por personas cuyo peso sea 150 Kg. o
menos.
3 Coloque su unidad en una superficie
plana, con al menos 2 metros de
espacio en la parte posterior y 1 metro
alrededor. No coloque su unidad cerca
de una superficie que pueda bloquear
cualquier apertura de aire. Para
proteger el piso o la alfombra de algún
daño, coloque un tapete debajo de su
unidad.
4 Su unidad dispone de una llave de
seguridad. Ésta deberá estar
introducida en su alojamiento. En
caso contrario, la máquina no se
pondrá en marcha. Cuando haga uso
de la máquina, fije la cuerda a la ropa
mediante el clip. Quite la llave de
seguridad si esta no va a ser usada y
guárdela fuera del alcance de los
niños y de terceras personas.
5 Antes de utilizar la cinta de andar,
asegúrese de que funciona
correctamente. No utilice un aparato
que pueda estar dañado.
6 Es responsabilidad del propietario
asegurarse que todos los usuarios de
la máquina de andar estén adecuados
informados sobre todas las
precauciones necesarias.
7 Los padres y otras personas
responsables de los niños deber de
tener en cuenta la naturaleza curiosa
de éstos y que puede llevarles a
situaciones y conductas que pueden
resultar peligrosas. Por ésto, siempre
deben estar vigilados. Este aparato no
ha de utilizarse en ningún caso como
juguete.
8 No permita que los niños o
personas discapacitadas utilicen el
aparato sin la estricta supervisión de
una persona cualificada.
9 En caso de emergencia, coloque los
pies en los rieles agarrándose en la
barandilla hasta que la unidad se
detenga.
10 Utilice la barandilla para subir y
bajar de la cinta de andar y para
cambiar de velocidad. No salte de la
cinta cuando esté en movimiento.
11 Mantenga las manos alejadas de
cualquiera de las partes móviles. No
coloque las manos, pies o cualquier
otro objeto bajo la cinta de andar.
12 No se pare sobre la cinta cuando
esté funcionando.
13 Utilice prendas de vestir y calzado
adecuados. Átese correctamente los
cordones. Para evitar lesiones y un
desgaste innecesario de la banda,
asegúrese de que el calzado no tenga
suciedad.
14 No utilice la máquina al aire libre.
15 No es aconsejable mantener su
unidad permanente en un lugar
húmedo debido a que la oxidación
sería inevitable.
16 No use accesorios no
recomendados por el fabricante.

6
17 Tenga cuidado de no lubricar en
exceso ya que se puede manchar el
suelo o las alfombras donde la unidad
esté colocada.
INSTRUCCIONES DE
SEGURIDAD.-
Este producto debe conectarse a tierra.
Si no funciona correctamente o se ha
averiado, la conexión a tierra
proporciona una recorrido de menor
resistencia para la corriente eléctrica y
reducir el riesgo de descargas
eléctricas. Este producto está equipado
con un cable que tiene un conductor de
tierra y un enchufe con toma de tierra.
El enchufe debe conectarse en una
toma apropiada, correctamente
instalada y conectada a tierra, de
acuerdo con la normativa local.
¡PELIGRO!: Una conexión incorrecta
del conductor del equipo a tierra
puede dar como resultado el riesgo de
descargas eléctricas. En caso de
dudas, consulte a un electricista o
técnico especializado. No modifique el
enchufe que incluye el aparato; si no
encaja en la toma eléctrica, solicite a
un electricista la instalación de una
toma adecuada.
Este producto debe utilizarse en un
circuito de 220-240 voltios y tiene una
clavija de tierra similar a la que se
muestra en la figura A. Asegúrese de
que el aparato se conecta a una toma
con la misma configuración que el
enchufe. No utilice ningún adaptador
con este aparato.
Siempre que utilice un aparato
eléctrico, deberá seguir estas
recomendaciones:
1 Antes de enchufar la unidad
compruebe si el voltaje de su instalación
coincide con el de la máquina. El voltaje
de su instalación debe ser el que marca
en la etiqueta de características y debe
asegurarse de que está conectada a
una salida con la misma configuración
del enchufe.
2 Para reducir el riesgo de sacudidas
eléctricas, ponga el interruptor en la
posición «0» y entonces desenchufe
de la red. Desenchufe siempre la
unidad inmediatamente después de
su utilización.
3 Asegúrese de que la cinta de andar
está desenchufada y desconectada
antes de comenzar cualquier
procedimiento de montaje,
mantenimiento y antes de proceder a
su limpieza.
4 No desenchufe la cinta de andar
tirando del cable.
5 No utilice la máquina con el cable
eléctrico dañado o desgastado.
6 Mantenga el cable eléctrico lejos de
superficies calientes.
PROTECCIÓN.-
Este modelo esta dotado de una
protección electrónica de parada
automática para una óptima
conservación de los circuitos tanto
electrónicos como eléctricos.
Esta protección se activará si la
unidad es sometida a un esfuerzo o
calentamiento anormal.
Si esto ocurriese:
1.- Ponga el interruptor (L) situado en
la carcasa en la posición «0» (OFF).
2.- Presione el interruptor de circuito
(C) para resetear.

7
3.- A continuación ponga el citado
interruptor en la posición «I» (ON) y la
unidad se encontrará preparada de
nuevo para su uso.
En caso de que la protección se
activará repetidamente, las causas
probables son:
- condiciones de trabajo anormales,
- falta de lubricación de la banda,
- utilización de lubricantes con
disolventes,
- banda demasiado tensa.

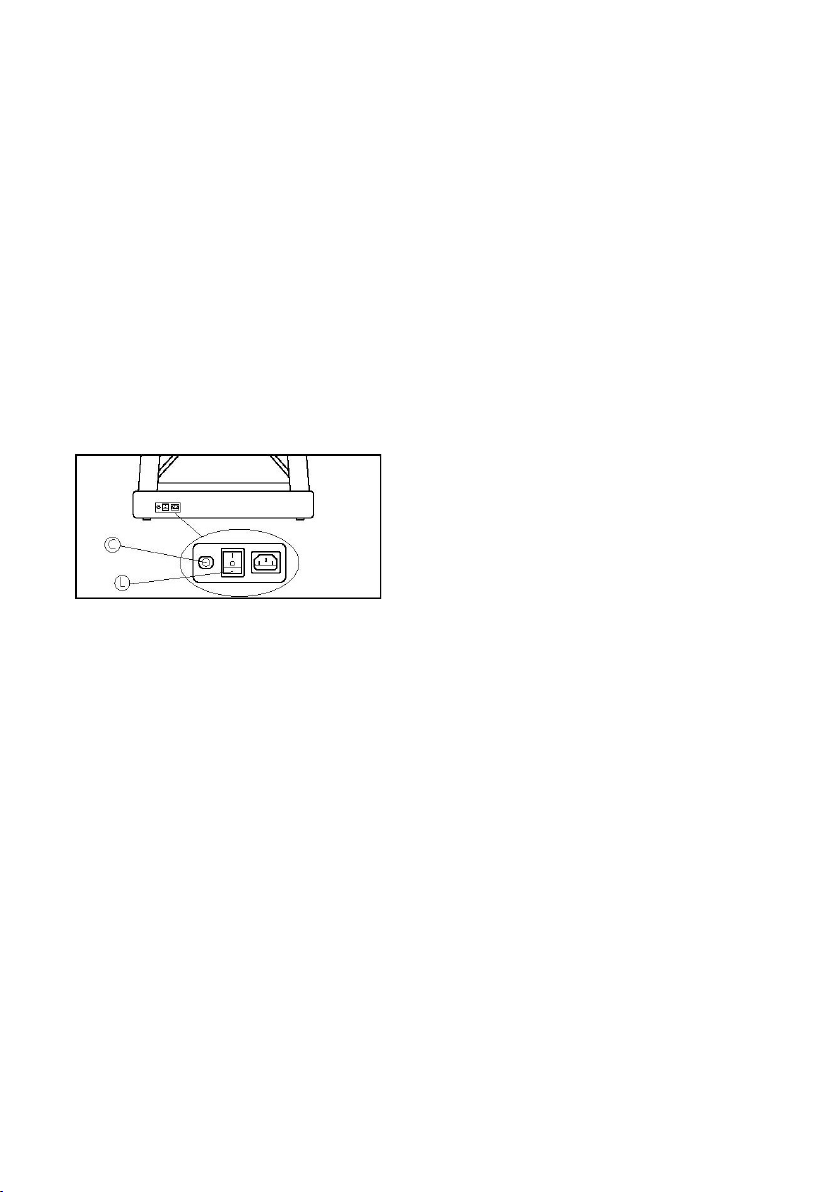

Conecte la unidad a un enchufe
provisto de terminal TIERRA. Ponga
el interruptor (L) en posición [1] Fig. B.
Fig.B
INSTRUCCIONES DE MONTAJE.-
Se recomienda la ayuda de una
segunda persona para el montaje.
Saque la unidad de la caja y colóquela
en el suelo como muestra la Fig.0.
Compruebe que tiene todas las
piezas:
(2) Estructura principal; (4) Barandilla
vertical (izquierda); (5) Barandilla
vertical (derecha); (17) Tornillo
c/alomada allen M8x25; (30) Tornillo
rosca chapa 5x8; (52) Monitor; (54)
Tapa inferior barandilla (Izd); (55) Tapa
inferior barandilla derecha; (93) Llave de
seguridad; Llave Allen 5mm; (107) Llave
Allen 6mm; (10) Bote de lubricante.
Siga cada uno de los pasos de las
instrucciones de este montaje.

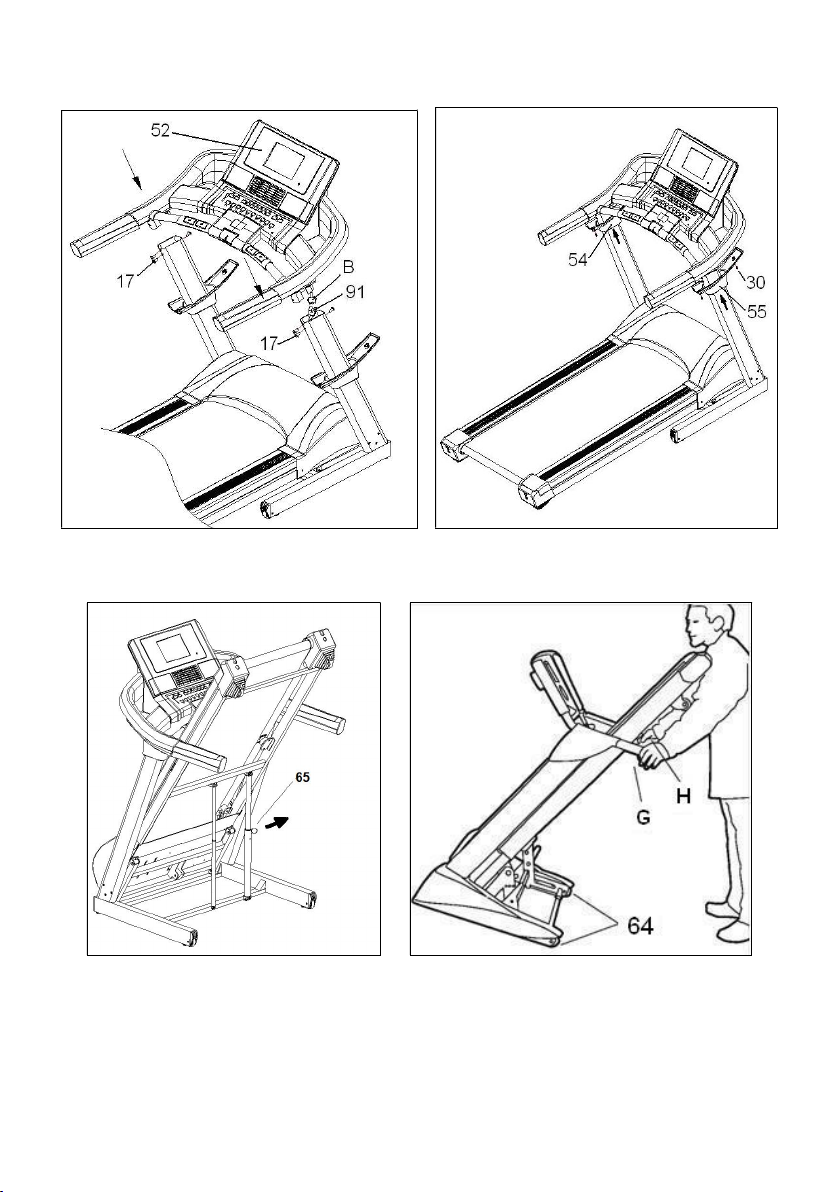

1 En primer lugar coja la barandilla
derecha (5) conexione los terminales
(91) (92) Fig.1, seguido introduzca la
barandilla en el soporte inferior
derecho de la estructura y atornille
con los tornillos (17).
2 Seguido coja la barandilla (4) y la
introduzca por el soporte inferior
izquierdo de la estructura. y atornille
con los tornillos (17).
3 Se necesita un mínimo de dos
personas para este paso. Durante el
montaje de las barandillas, una
persona sujetará la barandilla
mientras la otra aprieta los tornillos
(17). De este modo, se evitarán
posibles accidentes.
4 Posicione las tapas inferiores (54)
izquierda y (65) derecha en la
dirección de la flecha hacia la
barandilla correspondiente como
muestra la Fig.2.
COLOCACIÓN DEL MONITOR.-
5 Conecte el terminal del cable de
control (B) Fig.3 que sale del monitor
al cable de control (91) que sale de la
barandilla (5), e introduzca los tornillos
(17) teniendo cuidado de no pillar los
cables y atornille hasta tensarlos.
Nota: Compruebe que los cables no
han quedado enganchados al plegar
la unidad. Entonces, apriete los 4
tornillos (17).
6 Posicione las tapas inferiores (54)
izquierda y (55) derecha en la dirección
de la flecha hacia la barandilla
correspondiente como muestra la Fig.4
y fíjelas con los tornillos (30), según se
muestra la Fig.4.

8

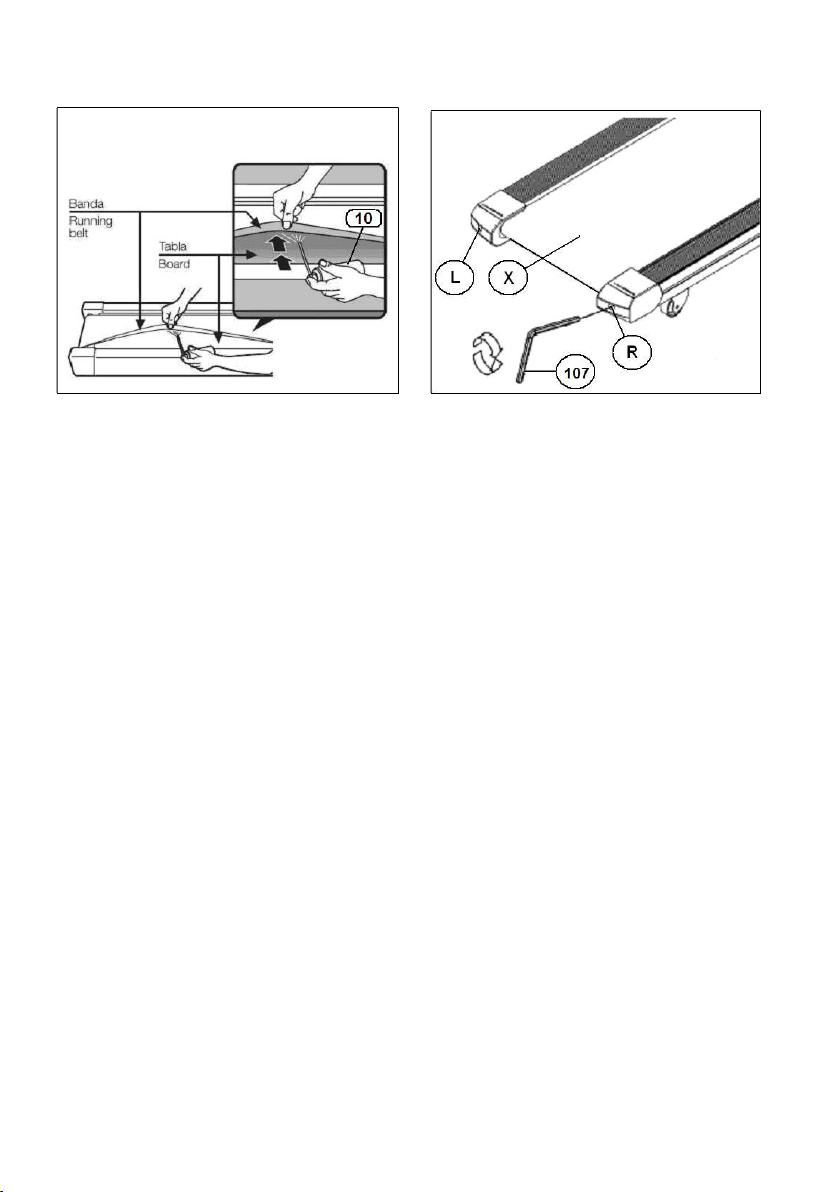

7 LUBRICACIÓN.-
ATENCIÓN: Antes del primer uso,
vierta aproximadamente la mitad
del contenido del bote de lubricante
en la zona central y a lo largo de
toda la longitud de la tabla, y por
ambos lados como muestra la
Fig.7.
(debido a los diferentes estilos de
correr lubrique con mas atención la
zona donde usted apoya los pies al
realizar el ejercicio).
Una vez aplicado el lubricante no
debe ni plegar ni utilizar la máquina
durante unas horas. Esto permitirá
que la banda quede bien impregnada.
Si tiene alguna duda, en nuestro canal
de youtube
(https://www.youtube.com/c/BHFitnessSer
vice/videos) tiene a su disposición un
video ilustrativo.
Si no ha recibido el bote de lubricante
dentro del embalaje, solicítelo antes
de usar un lubricante inapropiado.
ATENCIÓN: El uso de lubricante
diferente al suministrado por BH o la
falta de lubricación, conlleva la
pérdida de la garantía.
Es muy importante mantener la banda
siempre bien lubricada para su
correcto mantenimiento y evitar
averías costosas.
Se recomienda lubricar la base de la
cinta entre la tabla y la banda según la
frecuencia de uso.
Nº de horas
semanales
<=7
>7
Velocidad (Km/h)
<6 1 mes 1 mes
>6 2 meses 1 mes
Nota: Este programa de man
tenimiento
preventivo está destin
ado, exclusivamente,
para uso doméstico
. Para usos
comerciales se recomienda el
mantenimiento mensual de la unidad.
En ambientes agresivos, con gran
dispersión de partículas o
con personas de
peso elevado la frecuencia de l
ubricación
debe aumentarse consecuentemente.
Tras lubricar, si la banda resbala,
compruebe la tensión de la misma. Para
tensar la banda coja la llave de allen de
6mm. y con la máquina a 4Km/h gire los
tornillos (R y L) una vuelta en sentido de
las agujas del reloj.
8 AJUSTE DE BANDA.-
ATENCIÓN: Antes de usar la
máquina, póngala en marcha y
verifique que la banda está
centrada. En caso necesario, siga
los pasos que se indican a
continuación.
Un mal asentamiento de la unidad en
los cuatro puntos de apoyo, así como
diferencias de peso y estilos de correr,
pueden producir un desplazamiento
lateral de la banda. Si la banda se
desvía a la derecha o la izquierda, pare
la unidad.
DESPLAZAMIENTO DE LA BANDA
HACIA LA DERECHA.-
Para proceder al ajuste de la banda
ponga la unidad a una velocidad de

9
4Km/h. En el caso de que la banda se
haya desplazado hacia la derecha, gire
el tornillo (R) del lado derecho de su
máquina 1/4 de vuelta en el sentido de
las agujas del reloj. Observe la posición
de la banda, si al cabo de un minuto la
banda no queda totalmente centrada,
repita la operación. Si observa un
desplazamiento excesivo de la banda
hacia la izquierda, proceda a girar
ligeramente el tornillo derecho en el
sentido contrario al de las agujas del reloj
Fig.8.
Una vez ajustada la cinta de correr,
puede comenzar el ejercicio de nuevo.
DESPLAZAMIENTO DE LA BANDA
HACIA LA IZQUIERDA.-
En caso de que la banda se haya
desplazado hacia la izquierda, gire el
tornillo (L) del lado izquierdo de su
máquina 1/4 de vuelta en el sentido de
las agujas del reloj. Observe la
posición de la banda, si al cabo de un
minuto la banda no queda totalmente
centrada, repita la operación.
Si observa un desplazamiento excesi-
vo de la banda hacia la derecha,
proceda a girar ligeramente el tornillo
izquierdo en el sentido contrario al de
las agujas del reloj. Fig.8.
Importante: Una excesiva tensión de
la banda puede llevar a la pérdida de
velocidad de su máquina e incluso a
deformaciones de la banda. Por ello,
tenga en cuenta que produce el mismo
efecto sobre la posición de la banda un
giro en el sentido de las agujas del reloj
del tornillo derecho (R) que un giro en
el sentido contrario al de las agujas del
reloj en el tornillo izquierdo (L). Con lo
cual en el caso de desplazamientos
excesivos, puede proceder alternativa-
mente con uno u otro tornillo para
evitar tensiones excesivas de la banda.
PLEGADO DE SU UNIDAD.-
Esta cinta de correr dispone de un
mecanismo de plegado para
guardarla. Para ello, pare el
movimiento de la cinta, baje la
elevación al mínimo, desenchufe el
cable de la red eléctrica y levante la
unidad hasta que oiga un “clack” de
enclavamiento en la palanca (65)
Fig.5. Guarde su unidad en un lugar
seco y con las menores variaciones
de temperatura posibles.
DESPLEGADO DE SU UNIDAD.-
Si desea utilizar la cinta, siga el
procedimiento inverso, Pulse la palanca
(65) en dirección de la flecha como
muestra la Fig.5 y baje la cinta,
lentamente hasta el suelo. Al plegar y
desplegar la cinta, tenga cuidado si hay
niños alrededor, u obstáculos que
impidan el libre movimiento de plegado.
MOVIMIENTO Y
ALMACENAJE
La unidad está equipada con ruedas
(64), Fig.6, lo que hace más sencillo su
movimiento. Asegúrese de que el cable
eléctrico está desenchufado de la red
eléctrica.
Si desea mover la cinta en primer lugar
deberá plegarla, coloque las manos
sobre los pasamanos (G y H) e incline
la cinta, Fig.6, hasta apoyar las ruedas
de transporte (64) en el suelo.
Para evitar peligros, NO mueva la cinta
sobre suelos que no sean lisos.

10
INSTRUCCIONES DE USO.-
CONDICION FISICA.
Estar en forma física, significa vivir
plenamente. En la sociedad moderna
se sufre de una gran tensión. El tipo
de vida en las grandes ciudades es
básicamente sedentario. Nuestro
régimen se ha vuelto demasiado rico
en calorías y grasas. Los médicos son
unánimes en recomendar la práctica
regular de ejercicio para controlar
mejor nuestro peso, mejorar nuestro
peso, mejorar nuestra forma física y
relajarnos.
VENTAJAS DE LA PRÁCTICA
DE EJERCICIO.-
Un ejercicio regular por debajo de cierto
nivel y de una duración de 15/20
minutos, se vuelve aeróbico. El ejercicio
aeróbico es el ejercicio que utiliza
oxígeno fundamentalmente y se tratará
de un ejercicio continuo sin pausas.
La práctica regular de un ejercicio,
mejora la facultad del cuerpo para
suministrar oxígeno a todos sus
músculos, al mismo tiempo mejora la
función pulmonar, la capacidad de
bombeo del corazón y se facilita la
circulación sanguínea.
En resumen, la energía desarrollada
con la práctica de un ejercicio quema
kilocalorías (conocidas como calorías).
EJERCICIO Y CONTROL DE
PESO.-
Nuestra alimentación se traduce entre
otros elementos, en energía (calorías)
para nuestro organismo. Si
consumimos más calorías que las que
quemamos, el resultado es un aumento
de peso y viceversa, si se queman más
calorías que las consumidas se pierde
peso. En reposo nuestro cuerpo quema
alrededor de 70 calorías por hora para
mantener activas las funciones vitales.
El trabajo realizado por el organismo
viene reflejado en el ritmo cardiaco
(pulsaciones), que aumenta cuando la
intensidad de trabajo aumenta. En el
caso de la máquina de andar, el
esfuerzo depende de la velocidad y de
la inclinación. El aumento de la
velocidad conlleva un aumento de la
intensidad de trabajo y, por lo tanto,
un aumento del ritmo cardiaco. En el
supuesto de que la intensidad del
trabajo se mantenga constante, es
decir, tensión y ritmo de pedaleo
constantes, el ritmo cardiaco aumenta
hasta un punto en el cual permanece
invariable.
Al máximo número de pulsaciones
que una persona nunca debe
sobrepasar se le denomina ritmo
máximo y éste disminuye con la edad.
Una sencilla fórmula para calcular es
restar a 220 la edad en años. El
ejercicio, para que sea correcto, debe
mantenerse de 15 a 20 minutos entre
el 65 y el 85% del riemo cardiaco
máximo y se recomienda no
sobrepasar el 85%.
En el monitor de su máquina de andar
la zona aeróbica queda representada
por dos zonas. La primera
corresponde a un esfuerzo ligero
entre el 65 y el 74% del ritmo cardiaco
máximo y la segunda a esfuerzos
elevados entre el 75 y el 85% para
personas entrenadas.
