These instructions are for the user.
The term device is used throughout these instructions for use to refer to Mini BladeXT.
Make sure that you understand all instructions for use, drawing particular attention to the
maintenance and safety information.
Application
This device is to be used exclusively as part of a lower limb prosthesis.
Intended for a single user.
This device is suitable for walking and is designed specically for general sport and running.
1 Description and Intended Purpose
2 Safety Information
Any changes in the performance or
function of the limb e.g. restricted
movement, non-smooth motion or
unusual noises should be immediately
reported to your service provider.
Always use a hand rail when descending
stairs and at any other time if available.
The user should be advised that
because of the deep‘C’ shape side
prole (A-P prole) of this device, care
should be taken when descending stairs
and steps due to the potential hazard of
‘over-stepping’.
Assembly, maintenance and repair of
the device must only be carried out by
a suitably qualied clinician.
The user should contact their clinician if
their condition changes.
Ensure only suitably retrotted vehicles
are used when driving. All persons are
required to observe their respective
driving laws when operating motor
vehicles.
To minimize the risk of slipping and
tripping, the sole cover should not be
excessively worn, torn or loose.
Be aware of nger trap hazard at all
times.
This warning symbol highlights important safety information which must be
followed carefully.

938372PK1/1-0121
4
3 Construction
Toe Spring
Heel Spring/ Sole Cover
Wedge

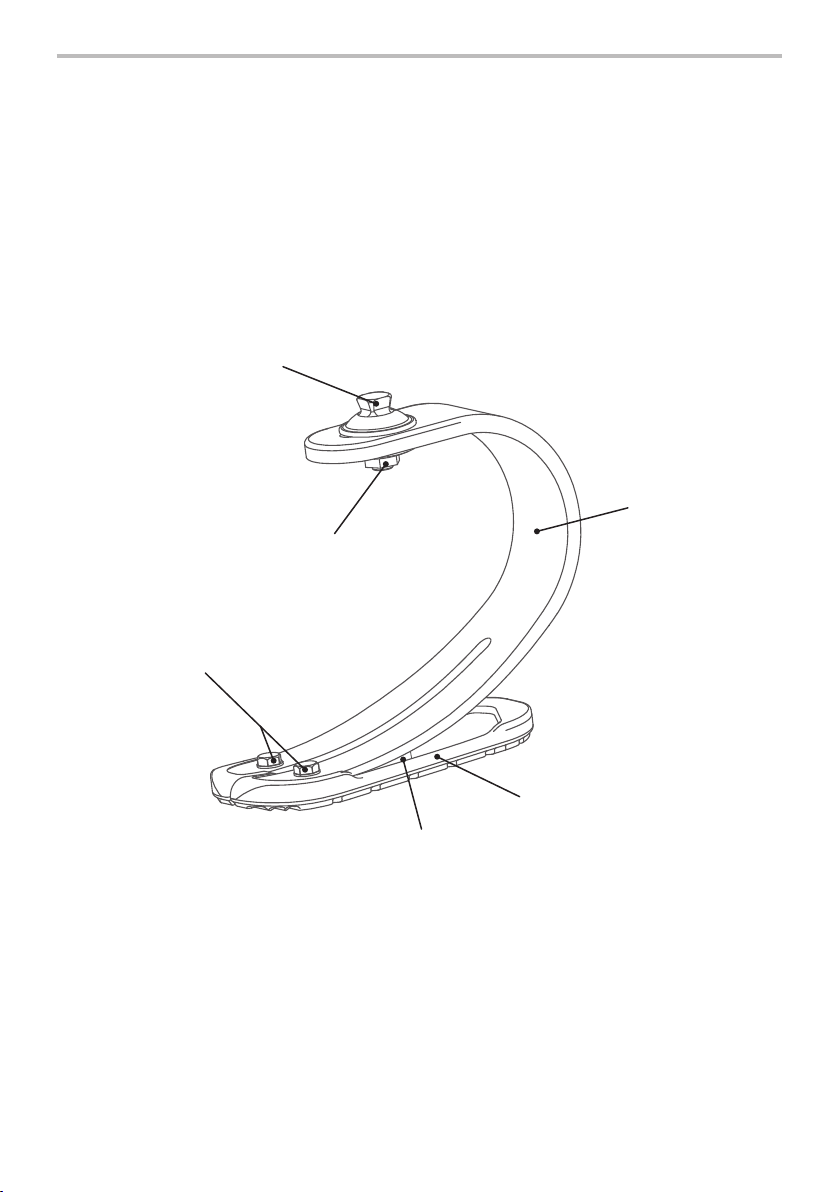

Principal Parts
• Heel & Toe Springs E-carbon
• Heel attachment Screws & Washers Stainless steel, silver
• Sole Cover & Wedge Polyurethane
• Mini Pyramid Titanium
• Pyramid Washer and Nut Stainless steel
Mini Pyramid
Pyramid Washer
and Nut
Heel Attachment Screws
and Washers

938372PK1/1-0121
5
4 Maintenance
5 Limitations on Use
Maintenance must be carried out by competent personnel.
We recommend the following annual maintenance:
• Check all screws for tightness, clean and reassemble as necessary.
• Check heel and toe springs for signs of delamination or wear and replace if necessary. Some
minor surface damage may occur after a period of use, this does not aect the function or
strength of the foot.
The user should be advised:
• Any changes in performance of this device must be reported to the practitioner
e.g. reduced energy return or unusual noises.
• The practitioner must also be informed of any changes in body weight and/or activity level.
• Excessive wear of the sole cover could lead to loss of grip. The limb should not be used if the
sole cover is excessively worn, torn or loose.
• Excessive wear or damage to the spring elements could lead to structural failure.
If this device is used for extreme activity, the maintenance level and interval should be reviewed
and if required advice and technical support sought to plan a new maintenance schedule
dependent upon the frequency and nature of the activity. This should be determined by a local
risk assessment carried out by a suitably qualied individual.
A regular visual check of the foot is recommended, signs of wear that may aect function should
be reported to their service provider.
Cleaning
Use a damp cloth and mild soap to clean outside surfaces, do not use aggressive cleansers.
Intended Life
A local risk assessment should be carried out based upon activity and usage.
Lifting Loads
User weight and activity is governed by the stated limits.
Load carrying by the user should be based on a local risk assessment.
Environment
This device is waterproof to a maximum depth of 1 meter.
Thoroughly rinse this device with fresh water after use in abrasive environments such as those
that may contain sand or grit, for example, to prevent wear or damage to moving parts.
Thoroughly rinse with fresh water after use in salt or
chlorinated water.
Exclusively for use between -15 ˚C and 50 ˚C
(5˚F to 122 ˚F).

938372PK1/1-0121
6
6 Technical Data
Material: E-carbon, PU , titanium, St. Stl.
Operating and
Storage Temperature Range:
-15˚C to 50˚C
(5˚F to 122˚F)
Component Weight: 450g (1 lb)
Activity Level: 4
Maximum User Weight: 60kg (132 lb)
Proximal Alignment Attachment: Male Mini Pyramid (Blatchford)
Range of Adjustment: 360° rotation
±5° angular
30mm A–P shift
Build Height:
Proximal pyramid to ground level

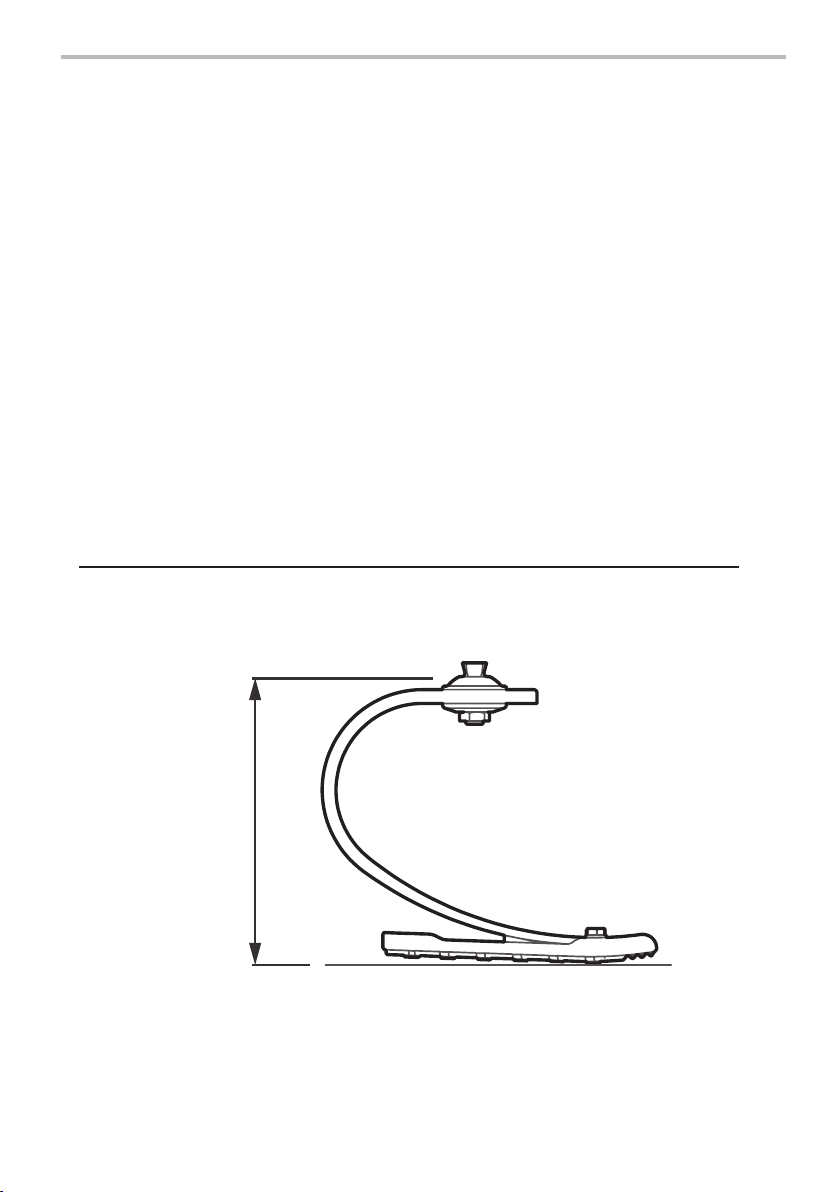

(See diagram below)
168mm
Fitting Length
168mm

938372PK1/1-0121
7
Liability
The manufacturer recommends using the device only under the specied conditions and for
the intended purposes. The device must be maintained according to the instructions for use
supplied with the device. The manufacturer is not liable for any adverse outcome caused by any
component combinations that were not authorized by them.
CE Conformity
This product meets the requirements of the European Regulation EU 2017/745 for medical
devices. This product has been classied as a class I device according to the classication rules
outlined in Annex VIII of the regulation. The EU declaration of conformity certicate is available at
the following internet address: www.blatchford.co.uk
Warranty
This device is warranted for 12 months (excludes paintwork and sole cover). The user should be
aware that changes or modications not expressly approved could void the warranty, operating
licences and exemptions. See Blatchford website for the current full warranty statement.
The user should be aware that changes or modications not expressly approved could void the
warranty, operating licences and exemptions.
See Blatchford website for the current full warranty statement.
Reporting of Serious Incidents
In the unlikely event of a serious incident occurring in relation to this device it should be reported
to the manufacturer and your national competent authority.
Environmental Aspects
Where possible the components should be recycled in accordance with local waste handling
regulations.
Medical Device Single Patient – multiple use
Manufacturer’s Registered Address
Blatchford Products Limited, Lister Road, Basingstoke RG22 4AH.
Trademark Acknowledgements
BladeXT and Blatchford are registered trademarks of Blatchford Products Limited.
