brennenstuhl ML CN 110 V2 IP65 User manual

Chip LED-Leuchte
Chip LED Light
A Bedienungsanleitung .......................................... 3
D Operating Instructions ......................................... 8
G Mode d’emploi................................................... 13
M Handleiding ..................................................... 18
J Manuale di istruzioni........................................... 23
S Bruksanvisning.................................................. 28
E Manual de instrucciones ...................................... 33
N Instrukcja obsługi............................................... 38
B Návod k obsluze................................................. 43
I Használati útmutató ........................................... 48
T Kullanım talimatı................................................ 53
F Käyttöohje........................................................ 58
H Οδηγίε χρήση ................................................. 63
P    ............................. 68
O Manual de instruções .......................................... 73
C Kasutusjuhend................................................... 78
R Návod na používanie........................................... 83
Q Navodilo za uporabo ........................................... 88
K Eksploatavimo instrukcija .................................... 93
L Lietošanas instrukcija.......................................... 98
BA_Chip_Leuchte_Stationaer_0488519_160822.indd 1 22.08.16 12:50

2
2
3
5-10 mm
L N
5-10 mm
L N
2
3
5-10 mm
L N
5-10 mm
L N
2
3
5-10 mm
L N
5-10 mm
L N
1
2
3
BA_Chip_Leuchte_Stationaer_0488519_160822.indd 2 22.08.16 12:50

3
ABedienungsanleitung Chip LED-Leuchte
TECHNISCHE DATEN
Schutzklasse: I Nennspannung: 100 – 250V~ 50/60Hz
Typ
:
Leistung
:
Schutz-
Bewegungs-
Kabel
:
Maße
Maße: Gewicht: max. proji-
art
:
melder
: Schutzabdeckung: zierte Fläche:
LCN 110 V2 IP65 10W (1 x 10W) IP65
Nein
Nein
110,5 x 83 x 4 mm 148 x 115 x 89 mm 0,47 kg 0,01 m2
LCN 110 PIR V2 IP44 10W (1 x 10W) IP44
Ja
Nein
110,5 x 83 x 4 mm 180 x 115 x 110 mm 0,62 kg 0,01 m2
LCN 110 C PIR V2 IP44 10W (1 x 10W) IP44
Ja
3m H05RN-F3G1,0 110,5 x 83 x 4 mm 180 x 115 x 110 mm 0,62 kg 0,01 m2
LCN 120 V2 IP65 20W (1 x 20W) IP65
Nein
Nein
175 x 135 x 4 mm 165 x 180 x 110 mm 0,96 kg 0,02 m2
LCN 120 C V2 IP65 20W (1 x 20W) IP65
Nein
3m H05RN-F3G1,0 175 x 135 x 4 mm 165 x 180 x 110 mm 0,96 kg 0,02 m2
LCN 120 PIR V2 IP44 20W (1 x 20W) IP44
Ja
Nein
175 x 135 x 4 mm 233 x 180 x 110 mm 1,12 kg 0,02 m2
LCN120 C PIR V2 IP44 20W (1 x 20W) IP44
Ja
3m H05RN-F3G1,0 175 x 135 x 4 mm 233 x 180 x 110 mm 1,12 kg 0,02 m2
LCN 130 V2 IP65 30W (1 x 30W) IP65
Nein
Nein
220,5 x 180,5 x 4mm 212 x 226 x 114 mm 1,6 kg 0,03 m2
LCN 130 PIR V2 IP44 30W (1 x 30W) IP44
Ja
Nein
220,5 x 180,5 x 4mm 267 x 226 x 114 mm 1,81 kg 0,03 m2
LCN 150 V2 IP65 50W (1 x 50W) IP65
Nein
Nein
281,5 x 231 x 4mm 255 x 287 x 140 mm 2,36 kg 0,06 m2
LCN 150 PIR V2 IP44 50W (1 x 50W) IP44
Ja
Nein
281,5 x 231 x 4mm 318 x 287 x 140 mm 2,55 kg 0,06 m2
LCN 180 V2 IP65 80W (1 x 80W) IP65
Nein
Nein
303,5 x 225,5 x 5mm 312,5 x 277,5 x 156 mm 4,2 kg 0,07 m2
Diese Hochleistungs-LED-Leuchte ist für Beleuchtungszwecke im Innen- und Außenbereich
geeignet und für die Festmontage vorgesehen.
Die Leuchte muss in einer Höhe von weniger als 3 m montiert werden. Die Leuchte darf nicht für andere Zwecke eingesetzt werden.
BA_Chip_Leuchte_Stationaer_0488519_160822.indd 3 22.08.16 12:50

4
A
Bedienungsanleitung Chip LED-Leuchte
Achtung:
Lesen Sie vor der Montage der Leuchte diese Gebrauchsanweisung
bitte aufmerksam durch und bewahren Sie sie anschließend gut auf!
SICHERHEITSHINWEISE
1. Die Installation und Wartung der Leuchte muss durch eine
qualizierte Fachkraft erfolgen.
2. Elektroinstallationen dürfen nur unter Einhaltung der Sicher-
heitsvorschriften (VDE 0100 für Deutschland) durchgeführt werden.
3. Die Leuchte muss ordnungsgemäß geerdet werden.
4. Die Leuchte darf ohne alle ordnungsgemäß angebrachten
Dichtungsringe nicht benutzt werden!
5. LED-Leuchten sindextrem hell. BlickenSieunter keinenUmständen
in den Lichtstrahl der LED Leuchten, da dies bleibende Schäden an
den Augen verursachen kann.

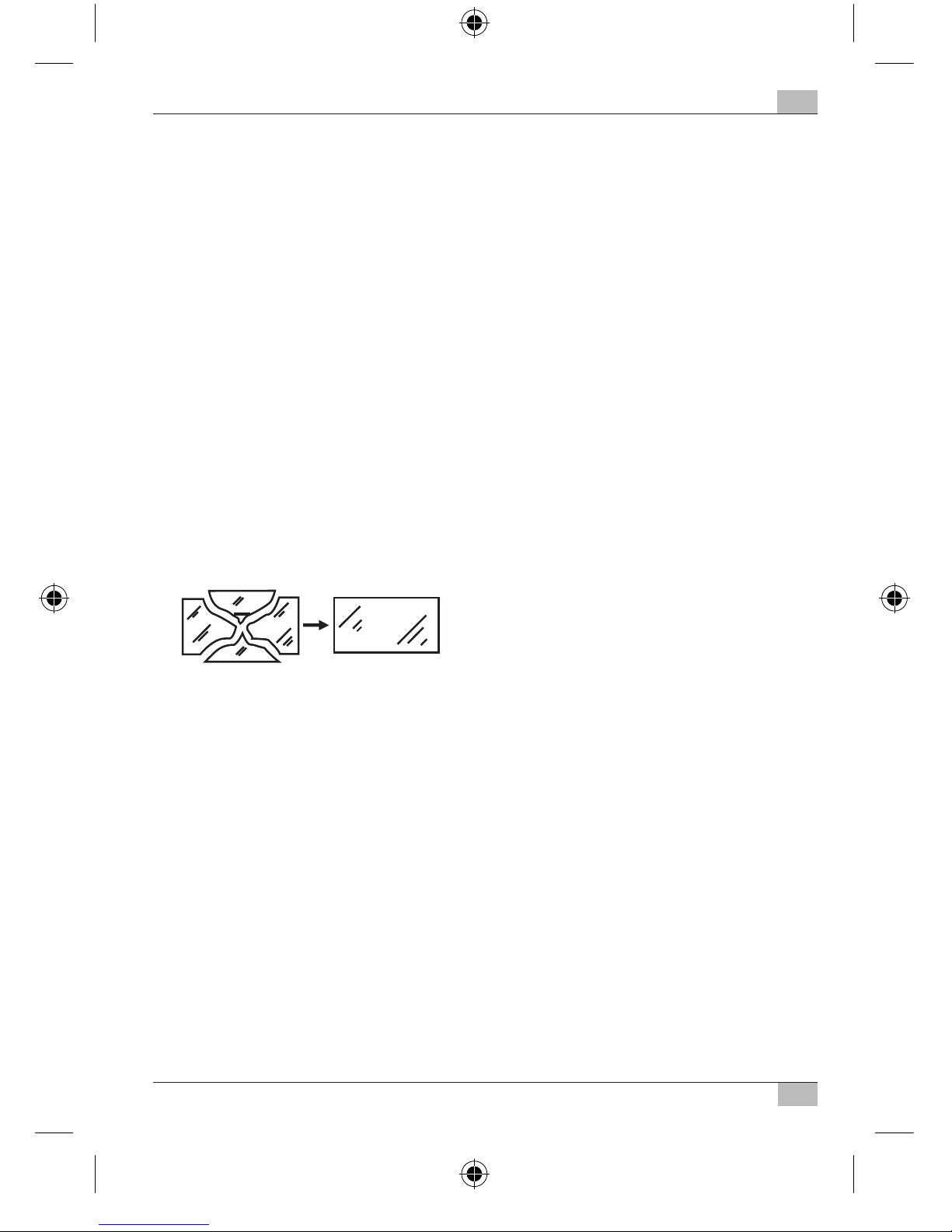

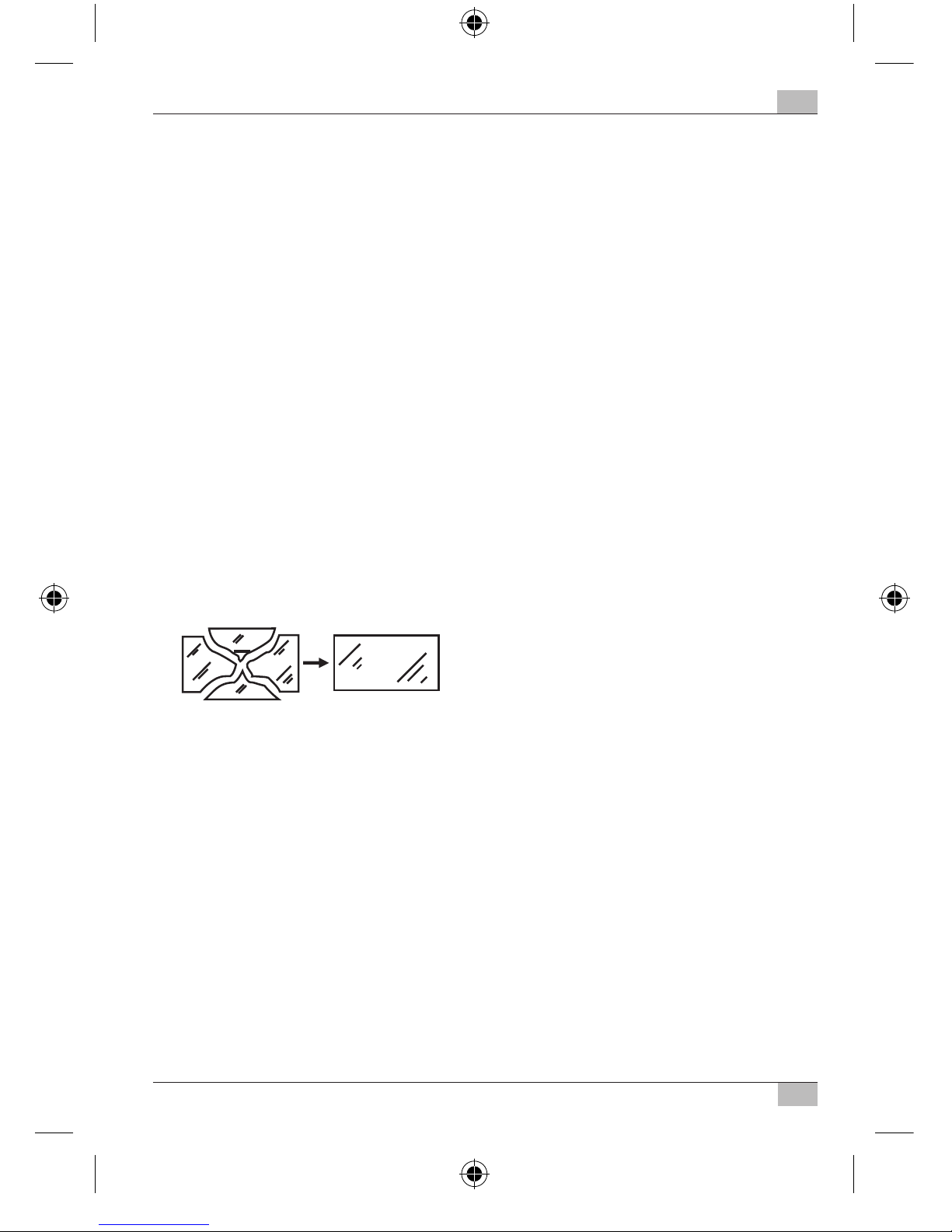

6. Eine zerstörte Schutzabdeckung muss vor weiterer Benutzung
der Leuchte durch eine Original Brennenstuhl Schutzabdeckung
ersetzt werden.
7. Wenn die Netzanschlussleitung der Leuchte beschädigt wird,
muss sie durch eine qualizierte Fachkraft ersetzt werden, um
Gefährdungen zu vermeiden.
MONTAGE UND ANSCHLUSS AN STROMVERSORGUNG
1. Schalten Sie vor der Installation stets die Spannungsversorgung ab.
2. Montieren Sie die Lampe nicht auf eine Oberäche, die Vibrationen
ausgesetzt ist.
3. Montage-Position: Die Leuchte sollte idealer Weise mit der
Wandhalterung befestigt werden. Eine Leuchte mit Bewegungs-
BA_Chip_Leuchte_Stationaer_0488519_160822.indd 4 22.08.16 12:50

5
A
Chip LED-Leuchte Bedienungsanleitung

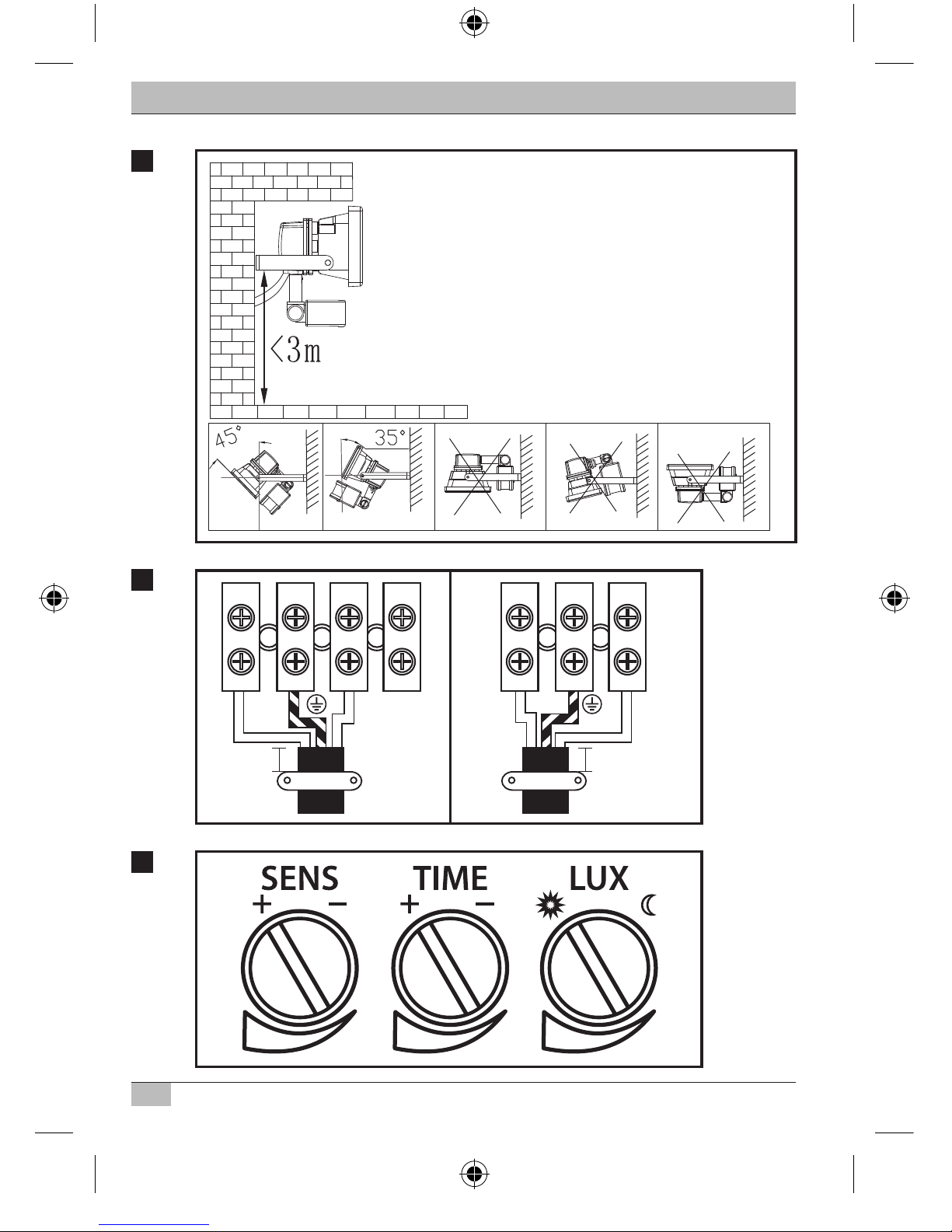

melder darf nur gemäß Abb. 1 befestigt werden (Empfohlene
Montagehöhe 2,5 m).
4. Entfernen Sie die Wandhalterung von der Leuchte.
5. Markieren Sie die Position der Bohrlöcher für die Befestigung
der Wandhalterung und bohren Sie entsprechende Löcher in die
Wand. Befestigen Sie den Bügel mit geeigneten Schrauben an der
Wand.
6. Önen Sie den Anschlusskasten der Leuchte.
7. Führen Sie die Anschlussleitung durch die Kabelverschraubung
und schließen Sie sie entsprechend der Abb.2
(linkes Bild für Typ
L CN 110 PIR V2 IP44, L CN 110 C PIR V2 IP44, L CN 120 PIR V2 IP44,
L CN 120 C PIR V2 IP44, L CN 130 PIR V2 IP44, L CN 150 PIR V2 IP44,
rechtes Bild für Typ
L CN 110 V2 IP65, L CN 120 V2 IP65, L CN 120 C V2 IP65,
L CN 130 V2 IP65, L CN 150 V2 IP65, L CN 180 V2 IP65)
an der Lüsterklemme der Leuchte an (N= blaues Kabel,
Erdungszeichen= grün/gelbes Kabel, L= braunes Kabel).
8. Stellen Sie sicher, dass das Kabel ausreichend durch die
Kabelverschraubung xiert wird.
9. Schrauben Sie die Abdeckung wieder auf den Anschlusskasten.
Achten Sie auf den korrekten Sitz der Dichtung.
10. Befestigen Sie die Leuchte an der Wandhalterung.
11. Stellen Sie die gewünschte Position der Lampe ein und ziehen Sie
die Schrauben fest.
FUNKTIONSBESCHREIBUNG
(nur für Versionen mit Bewegungsmelder)
Diese Lampe ist mit einem Infrarot-Sensor ausgestattet. Sie schaltet
sich automatisch an, wenn der Sensor im Umfeld Bewegungen
feststellt.
BA_Chip_Leuchte_Stationaer_0488519_160822.indd 5 22.08.16 12:50

6
A
Bedienungsanleitung Chip LED-Leuchte
Richten Sie den Bewegungsmelder möglichst nicht auf Schwimm-
becken, Heizluftabzüge, Klimaanlagen oder Objekte, die starken
Temperaturschwankungen ausgesetzt sind. Vermeiden Sie, den
Bewegungsmelder auf Bäume oder Büsche zu richten oder auf Plätze,
an denen sich oft Haustiere aufhalten könnten.
Beachten Sie bei der Anbringung der Leuchte, dass der Bewe-
gungsmelder am empndlichsten auf Bewegungen reagiert, die quer
durch sein Erfassungsfeld laufen und am wenigsten empndlich bei
Bewegungen, die direkt auf das Gerät zulaufen.
BEWEGUNGSMELDER EINSTELLEN
Auf der Unterseite der Leuchte benden sich drei Regler (siehe Abb. 3).
Sensitivität (SENS):
Mit diesem Regler kann die Sensitivität oder Empndlichkeit des
Sensors angepasst werden. Durch Drehen des SENS-Reglers im
Uhrzeigersinn nimmt die Empndlichkeit zu.
Zeiteinstellung (TIME):
Mit dem Regler TIME des Bewegungsmelders können Sie eine
beliebige Einschaltzeit zwischen ca. 10 Sekunden und 4 Minuten
wählen, nachdem die letzte Bewegung erfasst wurde. Durch Drehen
des TIME-Reglers im Uhrzeigersinn nimmt die Zeitspanne zu.
Lichteinstellung (LUX):
Die Lichteinstellung bestimmt, ab welcher Helligkeit der Sensor
die Leuchte einschaltet. Die Position () zeigt an, dass der Sensor
am Tag und in der Nacht arbeitet, in der Position () arbeitet
der Sensor nur bei Nacht. Zum Einstellen warten Sie, bis die
gewünschte Umgebungshelligkeit erreicht ist. Drehen Sie den
Lichteinstellungsregler LUX ganz auf das Symbol (). Drehen Sie den
Regler langsam in Richtung Symbol (), bis sich die Leuchte durch
Bewegung einschaltet.
Die Leuchte wird sich nun ab der eingestellten Helligkeit beim
Erkennen einer Bewegung einschalten.
BA_Chip_Leuchte_Stationaer_0488519_160822.indd 6 22.08.16 12:50

7
A
Chip LED-Leuchte Bedienungsanleitung
Bewegungsmelder: passiver Infrarotsensor
Erfassungsbereich: bis zu 12m/bis zu 180° (horizontal)
Zeiteinstellung: ca. 10 sec. bis 4min.
Umgebungshelligkeit: 0 – 2000 lux
WARTUNG UND REINIGUNG
Die Wartung darf nur von einem qualizierten Elektriker durchgeführt
werden.
ACHTUNG: Die LED-Leuchte enthält keine Komponenten, die gewartet
werden müssen. Die LED-Lichtquelle kann nicht ersetzt werden.
Falls nötig muss die gesamte Leuchte ausgetauscht werden.
Verwenden Sie keine Lösungsmittel, ätzende Reinigungsmittel oder
ähnliches. Benutzen Sie zur Reinigung nur ein trockenes oder leicht
angefeuchtetes Tuch.
Elektrogeräte umweltgerecht entsorgen!
Elektrogeräte gehören nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und
Elektronikaltgeräte müssen verbrauchte Elektrogeräte getrennt
gesammelt und einer umweltgerechten Wiederverwertung
zugeführt werden.
Möglichkeiten zur Entsorgung des ausgedienten Geräts erfahren
Sie bei Ihrer Gemeinde- oder Stadtverwaltung.
Adressen
Hugo Brennenstuhl GmbH & Co. KG
Seestraße 1– 3 · D-72074 Tübingen
H. Brennenstuhl S.A.S.
4 rue de Bruxelles ∙ F-67170 Bernolsheim
lectra-t ag
Blegistrasse 13 · CH-6340 Baar
www.brennenstuhl.com
BA_Chip_Leuchte_Stationaer_0488519_160822.indd 7 22.08.16 12:50

8
DOperating Instructions Chip LED Light
SPECIFICATIONS
Protection class: I Nominal voltage: 100 – 250V~ 50/60Hz
Model: Output: Type of Motion Cable: Protective cover Dimensions: Weight: max.
protection: detector: dimensions: projectedarea:
L CN 110 V2 IP65 10W (1 x 10W) IP65 no no 110.5 x 83 x 4 mm 148 x 115 x 89 mm 0.47 kg 0.01 m2
L CN 110 PIR V2 IP44 10W (1 x 10W) IP44 yes no 110.5 x 83 x 4 mm 180 x 115 x 110 mm 0.62 kg 0.01 m2
L CN 110 C PIR V2 IP44 10W (1 x 10W) IP44 yes 3m H05RN-F3G1.0 110.5 x 83 x 4 mm 180 x 115 x 110 mm 0.62 kg 0.01 m2 L CN 120 V2 IP65 20W (1 x 20W) IP65 no no 175 x 135 x 4 mm 165 x 180 x 110 mm 0.96 kg 0.02 m2 L CN 120 C V2 IP65 20W (1 x 20W) IP65 no 3m H05RN-F3G1.0 175 x 135 x 4 mm 165 x 180 x 110 mm 0.96 kg 0.02 m2 L CN 120 PIR V2 IP44 20W (1 x 20W) IP44 yes no 175 x 135 x 4 mm 233 x 180 x 110 mm 1.12 kg 0.02 m2 L CN 120 C PIR V2 IP44 20W (1 x 20W) IP44 yes 3m H05RN-F3G1.0 175 x 135 x 4 mm 233 x 180 x 110 mm 1.12 kg 0.02 m2 L CN 130 V2 IP65 30W (1 x 30W) IP65 no no 220.5 x 180.5 x 4mm 212 x 226 x 114 mm 1.6 kg 0.03 m2 L CN 130 PIR V2 IP44 30W (1 x 30W) IP44 yes no 220.5 x 180.5 x 4mm 267 x 226 x 114 mm 1.81 kg 0.03 m2 L CN 150 V2 IP65 50W (1 x 50W) IP65 no no 281.5 x 231 x 4mm 255 x 287 x 140 mm 2.36 kg 0.06 m2 L CN 150 PIR V2 IP44 50W (1 x 50W) IP44 yes no 281.5 x 231 x 4mm 318 x 287 x 140 mm 2.55 kg 0.06 m2 L CN 180 V2 IP65 80W (1 x 80W) IP65 no no 303.5 x 225.5 x 5mm 312.5 x 277.5 x 156 mm 4.2 kg 0.07 m2
The heavy-duty LED light is suitable for indoor and outdoor lighting applications and is designed for
permanent installation.
The lamp must be mounted at a height of less than 3 m.
Do not use this light for any other purposes.
BA_Chip_Leuchte_Stationaer_0488519_160822.indd 8 22.08.16 12:50

9
D
Chip LED Light Operating Instructions
Please note: Please read these instructions carefully prior to
mounting the light and store them in a safe location afterwards!
SAFETY NOTES
1. The light must be installed and serviced by a qualied technician.
2. Electrical installations may only be performed in compliance with
the safety regulations (VDE 0100 for Germany).
3. The light must be properly earthed.
4. Do not use this light without properly attached gaskets!
5. LED lights are extremely bright! Avoid looking straight into
an LED light beam, as doing so could result in irreversible eye
damage.

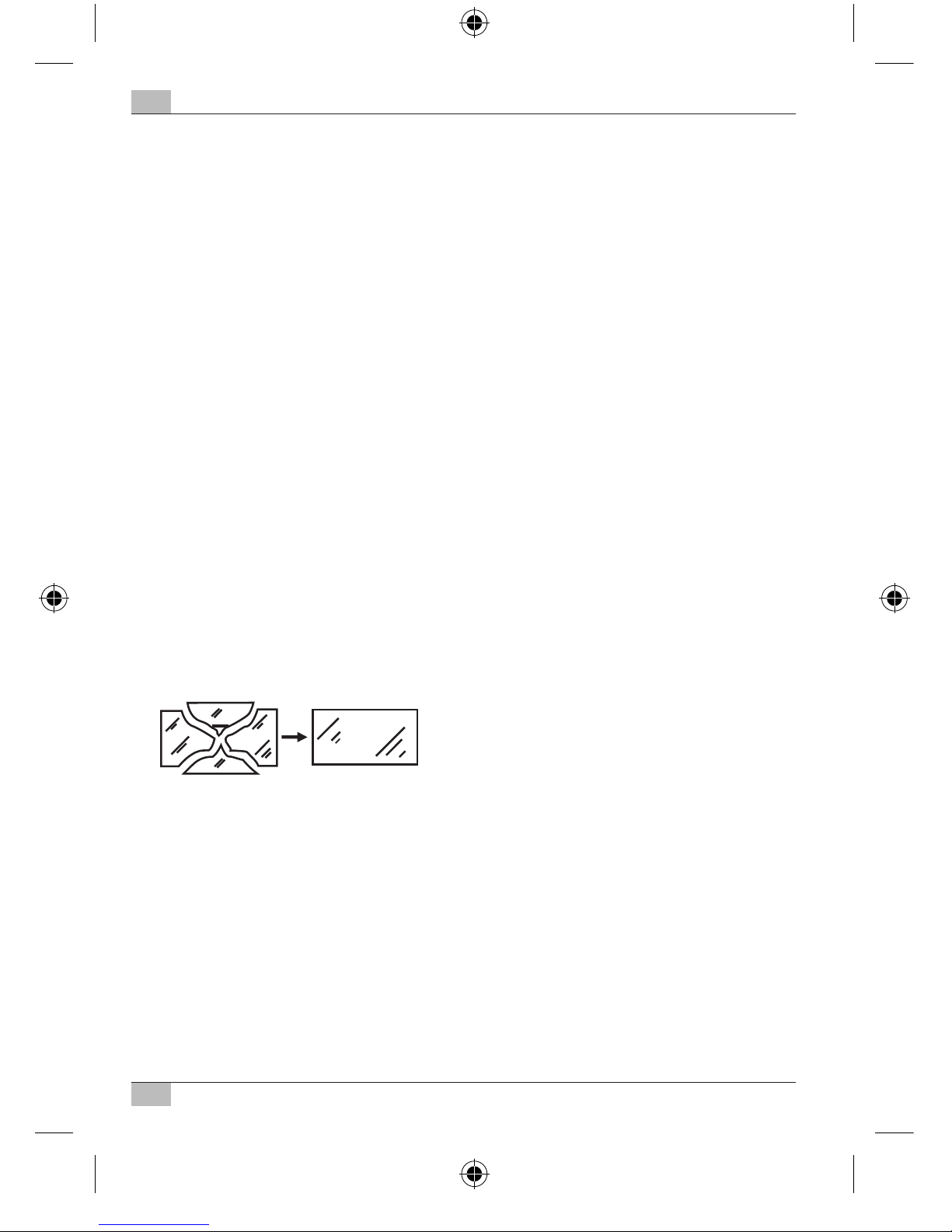

6. Damaged protective covers must be replaced with an original
Brennenstuhl protective cover before the light can be used again.
7. If the mains supply cable of the light is damaged it must be
replaced by a qualied technician in order to avoid risks.
MOUNTING AND CONNECTION TO THE POWER SUPPLY
1. Prior to installation, always switch the power supply o.
2. Do not attach the light to a surface that is subject to vibrations.
3. Mounting position: If possible the light should be mounted using
the wall bracket. Lights with a motion detector must be mounted
as shown in Fig. 1 (recommended installation height 2.5m).
4. Remove the wall mount from the lamp.
5. Mark the position of the bore-holes that are needed to attach the
wall bracket and drill the required holes in the wall. Attach the
bracket to the wall using suitable screws.
DOperating Instructions Chip LED Light
SPECIFICATIONS
Protection class: I Nominal voltage: 100 – 250V~ 50/60Hz
Model: Output: Type of Motion Cable: Protective cover Dimensions: Weight: max.
protection: detector: dimensions: projectedarea:
L CN 110 V2 IP65 10W (1 x 10W) IP65 no no 110.5 x 83 x 4 mm 148 x 115 x 89 mm 0.47 kg 0.01 m2
L CN 110 PIR V2 IP44 10W (1 x 10W) IP44 yes no 110.5 x 83 x 4 mm 180 x 115 x 110 mm 0.62 kg 0.01 m2
L CN 110 C PIR V2 IP44 10W (1 x 10W) IP44 yes 3m H05RN-F3G1.0 110.5 x 83 x 4 mm 180 x 115 x 110 mm 0.62 kg 0.01 m2 L CN 120 V2 IP65 20W (1 x 20W) IP65 no no 175 x 135 x 4 mm 165 x 180 x 110 mm 0.96 kg 0.02 m2 L CN 120 C V2 IP65 20W (1 x 20W) IP65 no 3m H05RN-F3G1.0 175 x 135 x 4 mm 165 x 180 x 110 mm 0.96 kg 0.02 m2 L CN 120 PIR V2 IP44 20W (1 x 20W) IP44 yes no 175 x 135 x 4 mm 233 x 180 x 110 mm 1.12 kg 0.02 m2 L CN 120 C PIR V2 IP44 20W (1 x 20W) IP44 yes 3m H05RN-F3G1.0 175 x 135 x 4 mm 233 x 180 x 110 mm 1.12 kg 0.02 m2 L CN 130 V2 IP65 30W (1 x 30W) IP65 no no 220.5 x 180.5 x 4mm 212 x 226 x 114 mm 1.6 kg 0.03 m2 L CN 130 PIR V2 IP44 30W (1 x 30W) IP44 yes no 220.5 x 180.5 x 4mm 267 x 226 x 114 mm 1.81 kg 0.03 m2 L CN 150 V2 IP65 50W (1 x 50W) IP65 no no 281.5 x 231 x 4mm 255 x 287 x 140 mm 2.36 kg 0.06 m2 L CN 150 PIR V2 IP44 50W (1 x 50W) IP44 yes no 281.5 x 231 x 4mm 318 x 287 x 140 mm 2.55 kg 0.06 m2 L CN 180 V2 IP65 80W (1 x 80W) IP65 no no 303.5 x 225.5 x 5mm 312.5 x 277.5 x 156 mm 4.2 kg 0.07 m2
The heavy-duty LED light is suitable for indoor and outdoor lighting applications and is designed for
permanent installation.
The lamp must be mounted at a height of less than 3 m.
Do not use this light for any other purposes.
BA_Chip_Leuchte_Stationaer_0488519_160822.indd 9 22.08.16 12:50

10
D
Operating Instructions Chip LED Light
6. Open the light’s terminal box.
7. Guide the connecting cable through the cable gland and
connect it to the light’s lustre terminal as shown in Fig. 2
(left image shows model
L CN 110 PIR V2 IP44, L CN 110 C PIR V2 IP44, L CN 120 PIR V2 IP44,
L CN 120 C PIR V2 IP44, L CN 130 PIR V2 IP44, L CN 150 PIR V2 IP44,
right image shows model
L CN 110 V2 IP65, L CN 120 V2 IP65, L CN 120 C V2 IP65,
L CN 130 V2 IP65, L CN 150 V2 IP65, L CN 180 V2 IP65.
N = blue cable, earthing symbol = green/yellow cable,
L = brown cable).
8. Make sure the cable is securely fastened in the cable gland.
9. Replace the cover of the terminal box.
Make sure the gasket is seated correctly.
10. Attach the lamp to the wall mount.
11. Set the light to the desired position and tighten the screws.
DESCRIPTION OF OPERATION
(For Versions with a Motion Detector)
The light is equipped with an infrared sensor. It turns on automatically
whenever the sensor detects movement in its vicinity
Try not to aim the motion detector in the direction of swimming
pools, heater vents, air conditioners or objects which are subject to
large variations in temperature. Avoid pointing the motion detector
at trees or shrubs and at areas where pets like to move about.
Make sure when mounting the light that the motion detector is most
sensitive to things that move through its detection range from side
to side and least sensitive to things that move straight at the device.
BA_Chip_Leuchte_Stationaer_0488519_160822.indd 10 22.08.16 12:50

11
D
Chip LED Light Operating Instructions
ADJUSTING THE MOTION DETECTOR
There are three knobs on the underside of the light (see Fig. 3).
Sensitivity (SENS):
This knob can be used to adjust the sensitivity of the sensor.
Turn the SENS knob clockwise to increase sensitivity.
Setting the time (TIME):
Use the TIME knob to set how long the light remains on after the last
movement (between 10 seconds and 4minutes). Turn the TIME knob
clockwise to increase the time span.
Light Setting (LUX):
The LUX setting determines how dark it must be before the sensor
turns on the light. The sun symbol () shows that the sensor is active
during the day and at night. If the knob is set to moon (), the sensor
only works at night. To adjust the sensor, wait until the desired level
of ambient light has been reached. Turn the knob all the way to the
moon symbol (), then turn the knob slowly towards the sun symbol
() until the light turns on if movement is detected.
The light will thereafter turn on automatically at the preset level of
darkness whenever a movement is detected.
Motion detector: passive infrared sensor
Detection range: up to 12m/up to 180° (horizontal)
Time setting: approx. 10 sec–4min
Ambient brightness: 0 – 2000 lux
MAINTENANCE AND CLEANING
All maintenance work must be carried out by a qualied electrician.
PLEASE NOTE: The LED light does not contain parts that need
servicing. The LED light source cannot be replaced.
If necessary, replace the entire light.
Do not use solvents, corrosive cleaners or the like.
Use a dry or slightly moist cloth for cleaning ONLY.
BA_Chip_Leuchte_Stationaer_0488519_160822.indd 11 22.08.16 12:50

12
D
Operating Instructions Chip LED Light
Dispose of electrical devices in an environmentally
responsible manner!
Do not dispose of electrical devices with household
rubbish!
In accordance with Directive 2012/19/EU on waste electrical
and electronic equipment, used electrical equipment
must be collected separately and reused or recycled in an
environmentally responsible manner.
Please contact your local authorities for available disposal
options for your worn-out device.
Addresses
Hugo Brennenstuhl GmbH & Co. KG
Seestraße 1 –3 · D-72074 Tübingen
H. Brennenstuhl S.A.S.
4 rue de Bruxelles ∙ F-67170 Bernolsheim
lectra-t ag
Blegistrasse 13 · CH-6340 Baar
www.brennenstuhl.com
BA_Chip_Leuchte_Stationaer_0488519_160822.indd 12 22.08.16 12:50

13
GMode d’emploi Projecteur LED Chip
CARACTÉRISTIQUES TECHNIQUES
Classe de protection : I Tension nominale : 100 – 250V~ 50/60Hz
Type
:
Puissance
:
Type de
Détecteur
Câble
:
Dimensions
Dimensions : Poids : Surface de
protec- de mouve-
couvercle
projection
tion
:
ments :
de protection: maximale :
L CN 110 V2 IP65 10W (1 x 10W) IP65
non
non
110,5 x 83 x 4 mm 148 x 115 x 89 mm 0,47 kg 0,01 m2
L CN 110 PIR V2 IP44 10W (1 x 10W) IP44
oui
non
110,5 x 83 x 4 mm 180 x 115 x 110 mm 0,62 kg 0,01 m2
L CN 110 C PIR V2 IP44 10W (1 x 10W) IP44
oui
3m H05RN-F3G1,0 110,5 x 83 x 4 mm 180 x 115 x 110 mm 0,62 kg 0,01 m2
L CN 120 V2 IP65 20W (1 x 20W) IP65
non
non
175 x 135 x 4 mm 165 x 180 x 110 mm 0,96 kg 0,02 m2
L CN 120 C V2 IP65 20W (1 x 20W) IP65
non
3m H05RN-F3G1,0 175 x 135 x 4 mm 165 x 180 x 110 mm 0,96 kg 0,02 m2
L CN 120 PIR V2 IP44 20W (1 x 20W) IP44
oui
non
175 x 135 x 4 mm 233 x 180 x 110 mm 1,12 kg 0,02 m2
L CN 120 C PIR V2 IP44 20W (1 x 20W) IP44
oui
3m H05RN-F3G1,0 175 x 135 x 4 mm 233 x 180 x 110 mm 1,12 kg 0,02 m2
L CN 130 V2 IP65 30W (1 x 30W) IP65
non
non
220,5 x 180,5 x 4mm 212 x 226 x 114 mm 1,6 kg 0,03 m2
L CN 130 PIR V2 IP44 30W (1 x 30W) IP44
oui
non
220,5 x 180,5 x 4mm 267 x 226 x 114 mm 1,81 kg 0,03 m2
L CN 150 V2 IP65 50W (1 x 50W) IP65
non
non
281,5 x 231 x 4mm 255 x 287 x 140 mm 2,36 kg 0,06 m2
L CN 150 PIR V2 IP44 50W (1 x 50W) IP44
oui
non
281,5 x 231 x 4mm 318 x 287 x 140 mm 2,55 kg 0,06 m2
L CN 180 V2 IP65 80W (1 x 80W) IP65
non
non
303,5 x 225,5 x 5mm 312,5 x 277,5 x 156 mm 4,2 kg 0,07 m2
Ce projecteur LED haute-performance convient pour l’éclairage à l’intérieur et à l’extérieur et est
prévu pour le montage permanent. Monter la lampe à moins de 3 m de hauteur.
Le projecteur ne doit pas être utilisé à d’autres ns.
BA_Chip_Leuchte_Stationaer_0488519_160822.indd 13 22.08.16 12:50

14
G
Mode d’emploi Projecteur LED Chip
Attention: lisez bien attentivement et entièrement ce mode d’emploi
avant de monter le projecteur et conservez-le bien !
CONSIGNES DE SÉCURITÉ
1. L’installation et la maintenance du projecteur doit être conée à un
personnel qualié.
2. Les installations électriques ne doivent être exécutées que dans le
respect des consignes de sécurité (VDE 0100 pour l’Allemagne).
3. Le projecteur doit être relié à la terre de manière réglementaire.
4. Ce projecteur ne doit pas être utilisé sans toutes les bagues
d’étanchéité installées de manière réglementaire.
5. Les projecteurs LED sont extrêmement lumineux. Ne regardez en
aucune circonstance dans le rayon lumineux des projecteurs LED,
car cela pourrait provoquer endommager les yeux de manière
permanente.
6. Un couvercle de protection détruit doit être remplacé par
un couvercle de protection Brennenstuhl d’origine avant de
poursuivre l’utilisation du projecteur.
7. Si le cordon d’alimentation secteur du projecteur est endommagé,
il doit être remplacé par un personnel qualié pour éviter des
mises en danger.
MONTAGE ET BRANCHEMENT À L’ALIMENTATION ÉLECTRIQUE
1. Avantdecommencerl'installation,coupezl'alimentationentension.
2. Ne montez pas la lampe sur une surface soumise à des vibrations.
3. Position de montage : Idéalement, le projecteur devrait être xé
avec un support mural. Un projecteur pourvu d’un détecteur de
mouvements doit être xé seulement conformément à l’illustration1
(Montage recommandé à une hauteur de: 2,5m).
BA_Chip_Leuchte_Stationaer_0488519_160822.indd 14 22.08.16 12:50

15
G
Projecteur LED Chip Mode d’emploi
4. Démontez le support du projecteur.
5. Marquez la position des trous de perçage pour la xation du
support mural et percez les trous correspondants dans le mur.
Fixez l’anse au mur avec les vis adaptées.
6. Ouvrez le boîtier de raccordement du projecteur.
7. Passez le cordon d’alimentation à travers la connexion à vis pour
câble et raccordez-le au domino de raccordement du projecteur
conformément à l’illustration 2 (image gauche pour type
L CN 110 PIR V2 IP44, L CN 110 C PIR V2 IP44, L CN 120 PIR V2 IP44,
L CN 120 C PIR V2 IP44, L CN 130 PIR V2 IP44, L CN 150 PIR V2 IP44,
image droite pour type L CN 110 V2 IP65, L CN 120 V2 IP65,
L CN 120 C V2 IP65, L CN 130 V2 IP65, L CN 150 V2 IP65,
L CN 180 V2 IP65. N = câble bleu, symbole mise à la terre = câble
vert/jaune, L = câble brun).
8. Assurez-vous que le câble est susamment xé à travers la
connexion à vis pour câble.
9. Revissez le couvercle sur le boîtier de raccordement. Veillez au bon
positionnement du joint.
10. Remontez le projecteur au support.
11. Réglez le projecteur dans la position souhaitée et serrez bien les vis.
DESCRIPTION DU FONCTIONNEMENT
(seulement pour les versions avec détecteur de mouvements)
Cette lampe est équipée d’un capteur infrarouge. Elle s’allume
automatiquement quand le capteur constate des mouvements dans
les environs.
Danslamesuredupossible,n’orientezpasledétecteurdemouvements
vers les piscines, les hottes d’air de chauage, les climatiseurs ou les
objets soumis à de fortes variations de températures. Evitez d’orienter
le détecteur de mouvements vers les arbres ou les buissons ou les
endroits où des animaux domestiques séjournent souvent.
BA_Chip_Leuchte_Stationaer_0488519_160822.indd 15 22.08.16 12:50

16
G
Mode d’emploi Projecteur LED Chip
Lors de l’installation du projecteur, notez que le détecteur de
mouvements réagit avec la plus grande sensibilité aux mouvements
qui se produisent en travers de son champ de saisie et avec la plus
faible sensibilité aux mouvements en direction de l’appareil.
Réglage du détecteur de mouvements
Trois régulateurs se situent sous le projecteur (voir ill. 3).
Sensibilité (SENS):
Ce régulateur permet d’adapter la sensibilité du capteur.
La sensibilité augmente en tournant le régulateur SENS dans le sens
des aiguilles d’une montre.
Réglage de la durée (TIME):
Avec le régulateur TIME du détecteur de mouvements, vous pouvez
choisir une durée d’activation quelconque comprise entre env. 10
secondes et 4minutes, après la saisie du dernier mouvement. Le laps
de temps augmente en tournant le régulateur TIME dans le sens des
aiguilles d’une montre.
Réglage de la lumière (LUX):
Le réglage de la lumière détermine à partir de quelle luminosité le
capteur du projecteur s’active. La position () indique que le capteur
travaille le jour et dans la nuit. Dans la position (), le capteur ne
travaille que la nuit. Pour eectuer le réglage, attendez jusqu'à
ce que la luminosité ambiante souhaitée soit atteinte. Tournez le
régulateur de lumière LUX complètement sur le symbole (). Tournez
le régulateur lentement en direction du symbole () jusqu'à ce que le
projecteur soit activé par un mouvement.
Le projecteur s’allumera maintenant à partir de la luminosité réglée
en reconnaissant un mouvement.
Détecteur de mouvements: capteur infrarouge passif
Zone de saisie: jusqu’à 12m/jusqu’à 180°
(horizontalement)
Réglage de la durée: d’env. 10 s à 4min
Luminosité ambiante: 0 – 2000lux
BA_Chip_Leuchte_Stationaer_0488519_160822.indd 16 22.08.16 12:50

17
G
Projecteur LED Chip Mode d’emploi
MAINTENANCE ET NETTOYAGE
La maintenance ne doit être exécutée que par un électricien qualié.
ATTENTION : Le projecteur LED ne contient aucun composant
nécessitant une maintenance. La source de lumière LED ne peut pas
être remplacée. Si nécessaire, l’ensemble du projecteur doit être
remplacé.
N’utilisez aucun solvant, nettoyant corrosif ou similaire. Pour le
nettoyage, utilisez seulement un chion sec ou légèrement humide.
Jetez les appareils électriques conformément aux
impératifs écologiques !
Ne jetez pas les appareils électriques dans les ordures
ménagères !
Conformémentàladirectiveeuropéenne2012/19/EUsurlesvieux
appareils électriques et électroniques, les appareils électriques
usés doivent être collectés séparément et transportés dans un
centre de recyclage conforme aux impératifs écologiques.
Vous obtiendrez des informations sur les possibilités
d’élimination de l’appareil usé auprès de l’administration de
votre commune ou municipalité.
Adresses
Hugo Brennenstuhl GmbH & Co. KG
Seestraße 1– 3 · D-72074 Tübingen
H. Brennenstuhl S.A.S.
4 rue de Bruxelles ∙ F-67170 Bernolsheim
lectra-t ag
Blegistrasse 13 · CH-6340 Baar
www.brennenstuhl.com
BA_Chip_Leuchte_Stationaer_0488519_160822.indd 17 22.08.16 12:50

18
MHandleiding Chip-LED-lamp
TECHNISCHE GEGEVENS Veiligheidscategorie: I Nominale spanning: 100 –250V~ 50/60Hz
Type
:
Vermogen
:
Bescher
-
Bewegings
-
Kabel
:
Afmetingen
Afmetingen: Gewicht: Maximale
mings
-
sensor
:
veiligheidsplaat
: projectieop-
klasse:
pervlakte:
L CN 110 V2 IP65 10W (1 x 10W) IP65
Nee
Nee
110,5 x 83 x 4 mm 148 x 115 x 89 mm 0,47 kg 0,01 m2
L CN 110 PIR V2 IP44 10W (1 x 10W) IP44
Ja
Nee
110,5 x 83 x 4 mm 180 x 115 x 110 mm 0,62 kg 0,01 m2
L CN 110 C PIR V2 IP44 10W (1 x 10W) IP44
Ja
3m H05RN-F3G1,0 110,5 x 83 x 4 mm 180 x 115 x 110 mm 0,62 kg 0,01 m2
L CN 120 V2 IP65 20W (1 x 20W) IP65
Nee
Nee
175 x 135 x 4 mm 165 x 180 x 110 mm 0,96 kg 0,02 m2
L CN 120 C V2 IP65 20W (1 x 20W) IP65
Nee
3m H05RN-F3G1,0 175 x 135 x 4 mm 165 x 180 x 110 mm 0,96 kg 0,02 m2
L CN 120 PIR V2 IP44 20W (1 x 20W) IP44
Ja
Nee
175 x 135 x 4 mm 233 x 180 x 110 mm 1,12 kg 0,02 m2
L CN 120 C PIR V2 IP44 20W (1 x 20W) IP44
Ja
3m H05RN-F3G1,0 175 x 135 x 4 mm 233 x 180 x 110 mm 1,12 kg 0,02 m2
L CN 130 V2 IP65 30W (1 x 30W) IP65
Nee
Nee
220,5 x 180,5 x 4mm 212 x 226 x 114 mm 1,6 kg 0,03 m2
L CN 130 PIR V2 IP44 30W (1 x 30W) IP44
Ja
Nee
220,5 x 180,5 x 4mm 267 x 226 x 114 mm 1,81 kg 0,03 m2
L CN 150 V2 IP65 50W (1 x 50W) IP65
Nee
Nee
281,5 x 231 x 4mm 255 x 287 x 140 mm 2,36 kg 0,06 m2
L CN 150 PIR V2 IP44 50W (1 x 50W) IP44
Ja
Nee
281,5 x 231 x 4mm 318 x 287 x 140 mm 2,55 kg 0,06 m2
L CN 180 V2 IP65 80W (1 x 80W) IP65
Nee
Nee
303,5 x 225,5 x 5mm 312,5 x 277,5 x 156 mm 4,2 kg 0,07 m2
Deze krachtige LED-lamp is bedoeld voor verlichtingsdoeleinden binnenshuis en buitenshuis en is
bedoeld voor muurmontage. De lamp mag niet hoger dan 3 meter worden gemonteerd.
De lamp mag niet voor andere doeleinden worden gebruikt.
BA_Chip_Leuchte_Stationaer_0488519_160822.indd 18 22.08.16 12:50

19
M
Chip-LED-lamp Handleiding
Let op: lees voordat u de lamp monteert deze handleiding zorgvuldig
door en bewaar ze!
VEILIGHEIDSAANWIJZINGEN
1. De installatie en het onderhoud van de lamp moet worden
uitgevoerd door een erkend vakman.
2. Elektriciteitswerken mogen alleen worden uitgevoerd volgens de
veiligheidsvoorschriften (in Duitsland de wet VDE 0100).
3. De lamp moet correct worden geaard.
4. Gebruik deze lamp niet zonder correct gemonteerde dichtingsring!
5. LED-lampen zijn uiterst helder. Kijk nooit in de lichtbundel van de
LED-lamp, want dit kan blijvende schade aan de ogen veroorzaken.
6. Vervang een kapotte veiligheidsplaat met een originele
Brennenstuhl-veiligheidsplaat voordat u de lamp opnieuw
gebruikt.
7. Bij een kapotte voedingskabel moet deze worden vervangen door
een erkend vakman, om gevaar te voorkomen.
DE LAMP MONTEREN EN AANSLUITEN OP DE NETSTROOM
1. Schakel altijd de netstroom uit voordat u onderhoudswerken
uitvoert.
2. Monteer de lamp niet op een oppervlak dat onderhevig is aan
trillingen.
3. Montageplek: de lamp wordt idealiter op de wand gemonteerd
met behulp van de wandbeugel. Lampen met bewegingssensor
moeten volgens afbeelding 1 worden gemonteerd (aanbevolen
montagehoogte 2,5 m).
MHandleiding Chip-LED-lamp
TECHNISCHE GEGEVENS Veiligheidscategorie: I Nominale spanning: 100 –250V~ 50/60Hz
Type
:
Vermogen
:
Bescher
-
Bewegings
-
Kabel
:
Afmetingen
Afmetingen: Gewicht: Maximale
mings
-
sensor
:
veiligheidsplaat
: projectieop-
klasse:
pervlakte:
L CN 110 V2 IP65 10W (1 x 10W) IP65
Nee
Nee
110,5 x 83 x 4 mm 148 x 115 x 89 mm 0,47 kg 0,01 m2
L CN 110 PIR V2 IP44 10W (1 x 10W) IP44
Ja
Nee
110,5 x 83 x 4 mm 180 x 115 x 110 mm 0,62 kg 0,01 m2
L CN 110 C PIR V2 IP44 10W (1 x 10W) IP44
Ja
3m H05RN-F3G1,0 110,5 x 83 x 4 mm 180 x 115 x 110 mm 0,62 kg 0,01 m2
L CN 120 V2 IP65 20W (1 x 20W) IP65
Nee
Nee
175 x 135 x 4 mm 165 x 180 x 110 mm 0,96 kg 0,02 m2
L CN 120 C V2 IP65 20W (1 x 20W) IP65
Nee
3m H05RN-F3G1,0 175 x 135 x 4 mm 165 x 180 x 110 mm 0,96 kg 0,02 m2
L CN 120 PIR V2 IP44 20W (1 x 20W) IP44
Ja
Nee
175 x 135 x 4 mm 233 x 180 x 110 mm 1,12 kg 0,02 m2
L CN 120 C PIR V2 IP44 20W (1 x 20W) IP44
Ja
3m H05RN-F3G1,0 175 x 135 x 4 mm 233 x 180 x 110 mm 1,12 kg 0,02 m2
L CN 130 V2 IP65 30W (1 x 30W) IP65
Nee
Nee
220,5 x 180,5 x 4mm 212 x 226 x 114 mm 1,6 kg 0,03 m2
L CN 130 PIR V2 IP44 30W (1 x 30W) IP44
Ja
Nee
220,5 x 180,5 x 4mm 267 x 226 x 114 mm 1,81 kg 0,03 m2
L CN 150 V2 IP65 50W (1 x 50W) IP65
Nee
Nee
281,5 x 231 x 4mm 255 x 287 x 140 mm 2,36 kg 0,06 m2
L CN 150 PIR V2 IP44 50W (1 x 50W) IP44
Ja
Nee
281,5 x 231 x 4mm 318 x 287 x 140 mm 2,55 kg 0,06 m2
L CN 180 V2 IP65 80W (1 x 80W) IP65
Nee
Nee
303,5 x 225,5 x 5mm 312,5 x 277,5 x 156 mm 4,2 kg 0,07 m2
Deze krachtige LED-lamp is bedoeld voor verlichtingsdoeleinden binnenshuis en buitenshuis en is
bedoeld voor muurmontage. De lamp mag niet hoger dan 3 meter worden gemonteerd.
De lamp mag niet voor andere doeleinden worden gebruikt.
BA_Chip_Leuchte_Stationaer_0488519_160822.indd 19 22.08.16 12:50

20
M
Handleiding Chip-LED-lamp
4. Verwijder de wandhouder van de lamp.
5. Markeer de positie van de boorgaten voor het monteren van de
wandbeugel en boor de gaten in de wand. Bevestig de beugel op
de wand met behulp van geschikte schroeven.
6. Open de aansluitkast van de lamp.
7. Steek de kabel door de kabelmof en sluit de kabel aan op het
klemmenblok van de lamp in overeenstemming met afbeelding2
(linker afbeelding voor type
L CN 110 PIR V2 IP44, L CN 110 C PIR V2 IP44, L CN 120 PIR V2 IP44,
L CN 120 C PIR V2 IP44, L CN 130 PIR V2 IP44, L CN 150 PIR V2 IP44,
rechter afbeelding voor type
L CN 110 V2 IP65, L CN 120 V2 IP65, L CN 120 C V2 IP65,
L CN 130 V2 IP65, L CN 150 V2 IP65, L CN 180 V2 IP65.
N = blauwe ader, aarde = groene/gele ader, L = bruine ader).
8. Controleer of de kabelmof de kabel voldoende klem zet.
9. Schroef het deksel terug op de aansluitkast.
Controleer of de dichting correct zit.
10. Bevestig de lamp op de wandhouder.
11. Zet de lamp in de gewenste positie en draai de schroeven vast.
BESCHRIJVING VAN DE WERKING
(alleen voor uitvoeringen met bewegingssensor)
Deze lamp is voorzien van een infraroodsensor.
Ze schakelt automatisch in wanneer de sensor een beweging in de
omgeving detecteert.
Richt de bewegingssensor liefst niet op zwembaden,
warmeluchtroosters, airconditioners of voorwerpen die onderhevig
zijn aan sterke temperatuurschommelingen.
Richt de bewegingssensor ook niet op bomen of struiken of op
plaatsen waar zich vaak huisdieren bevinden.
BA_Chip_Leuchte_Stationaer_0488519_160822.indd 20 22.08.16 12:50
