Burkert 8030 User manual

Bedienungsanleitung
Instruction manual / Notice d’utilisation
Durchfluss Sensor Typ 8030
Flow Sensor Type 8030
Capteur de débit type 8030
419743E/ind**/IDS/AUG98

Bedienungsanleitung
Instruction manual / Notice d’utilisation
Durchfluss Sensor Typ 8030
Flow Sensor Type 8030
Capteur de débit type 8030
419743E/ind**/IDS/AUG98

8030 D-1-
DURCHFLUSS SENSOR TYP 8030
BEDIENUNGSANLEITUNG DURCHFLUSS-SENSOR TYP 8030............................ D2
INSTRUCTION MANUAL FLOW SENSOR TYPE 8030.............................................E1
MANUEL D'UTILISATION CAPTEUR DE DEBIT TYPE 8030................................... F1
Beratung und Service ................................................................................................A1
Advice and Service.....................................................................................................A1
Service après-vente....................................................................................................A1
© BÜRKERT 1998 419743E/ind**/IDS/AUG98
Technische Änderungen vorbehalten.
We reserve the right to make technical changes without notice.
Sous réserve de modifications techniques

8030
D-2-
DURCHFLUSS SENSOR TYP 8030INHALTSVERZEICHNIS
1EINFÜHRUNG................................................................................................... D-3
1.1 Auspacken und Kontrolle .................................................................................. D-3
1.2 Allgemeine Hinweise ......................................................................................... D-3
1.3 Sicherheitshinweise........................................................................................... D-3
1.4 Elektromagnetische Verträglichkeit................................................................... D-3
2BESCHREIBUNG.............................................................................................. D-4
2.1 Typenbeschreibung........................................................................................... D-4
2.2 Abmessungen.................................................................................................... D-4
2.3 Aufbau und Messprinzip.................................................................................... D-5
2.4 Technische Daten.............................................................................................. D-6
3INSTALLATION ................................................................................................ D-9
3.1 Allgemeine Hinweise zum Einbau..................................................................... D-9
3.2 Einbau................................................................................................................ D-9
3.2.1 Instandhaltung.......................................................................................... D-9
3.3 Allgemeine Hinweise zum elektrischen Anschluss......................................... D-10
3.4 Elektrischer Anschluss 8030 Standard ........................................................... D-10
3.5 Anschluss eines 8030 Standard mit Hall Sensor an eine SPS ...................... D-12
3.6 Elektrischer Anschluss 8030 mit einstellbarem Pulsausgang ........................ D-13
3.7 Elektrischer Anschluss 8030 mit 4...20 mA Ausgang ..................................... D-13
4INBETRIEBNAHME ........................................................................................ D-14
4.1 Inbetriebnahme 8030 Standard....................................................................... D-14
4.1.1 Überprüfung der Fitting-Nennweite........................................................ D-14
4.1.2 Ermittlung der Durchflussmenge............................................................ D-14
4.2 Inbetriebnahme 8030 mit einstellbarem Pulsausgang.................................... D-15
4.2.1 Eingabe des K-Faktors........................................................................... D-15
4.2.2 Programmierung des Multiplikators D.................................................... D-16
4.3 Inbetriebnahme 8030 mit 4...20 mA Ausgang ................................................ D-17

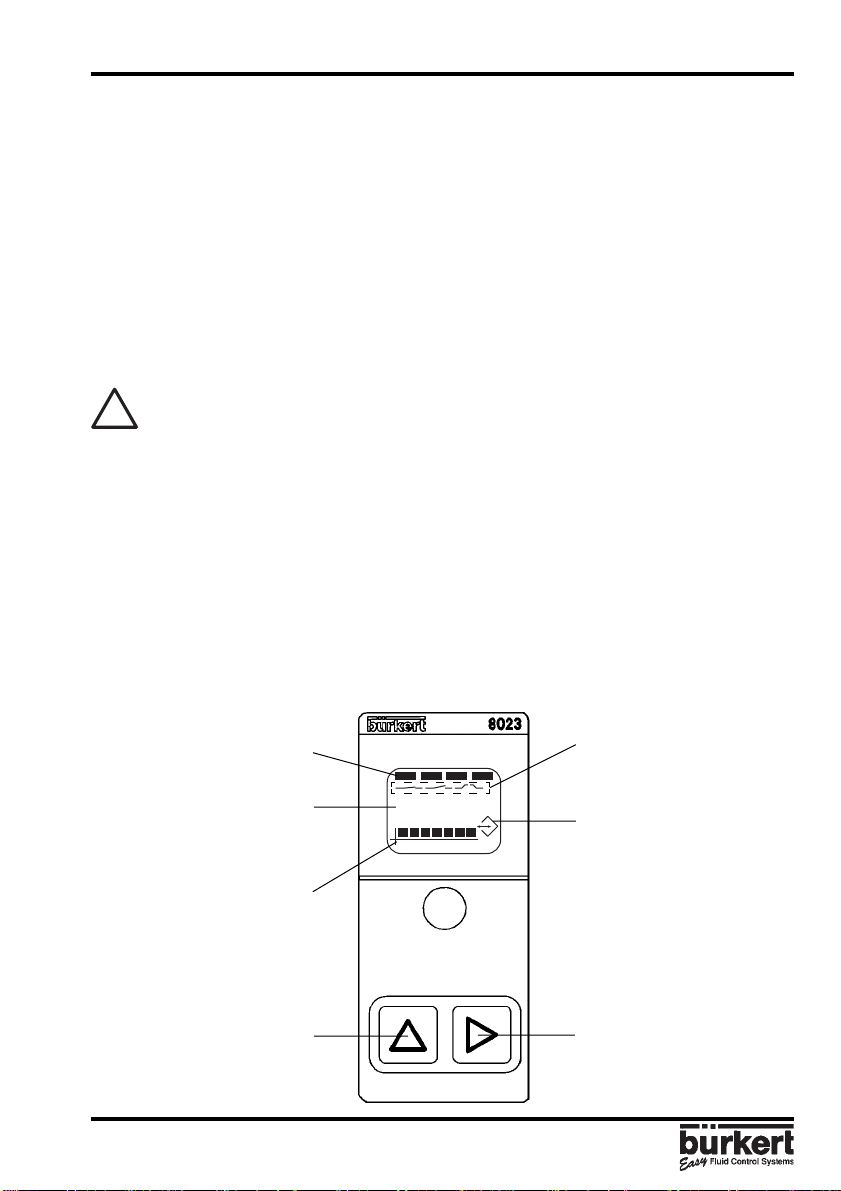

4.3.1 Anzeige- und Bedienelemente............................................................... D-17
4.3.2 Standardmodus ...................................................................................... D-18
4.3.3 Programmiermodus................................................................................ D-19
ANHANG ......................................................................................................... D-21
Durchfluss-Diagramm (l/min, DN in mm und m/s) .......................................... D-21
Durchfluss-Diagramm (US-gallon/min, DN in Inch und Ft/s).......................... D-22
Anschlussmöglichkeiten Durchfluss Sensor 8030 mit 4...20 mA Ausgang.... D-23

8030 D-3-
DURCHFLUSS SENSOR TYP 80301 EINFÜHRUNG
Sehr geehrter Kunde,
wirbeglückwünschenSiezumKaufunseres
Universal-Durchfluss-Sensors 8030.
Um die vielfältigen Vorteile, die Ihnen das
Produkt bietet, voll nutzen zu können,
befolgen Sie bitte unbedingt unseren Rat
und
LESEN SIE DIESE BEDIENUNGS-
ANLEITUNG GRÜNDLICH, BEVOR SIE
DAS GERÄT MONTIEREN UND IN
BETRIEB NEHMEN.
1.1 Auspacken und Kontrolle
Bitte überprüfen Sie die Lieferung auf
VollständigkeitundTransportschäden.Zur
Standardlieferung gehören:
-1 Stück Elektronikmodul SE30
-1 Stück Bedienungsanleitung Typ SE30
-1 Stück Bedienungsanleitung Typ S030
Um sicherzustellen, das Sie das richtige
Gerät erhalten haben, vergleichen Sie die
Typenbeschreibung auf dem Typenschild
mit der nebenstehenden Liste. Bei Verlust
oder Schäden wenden Sie sich an Ihre
Bürkert Niederlassung.
1.2 Allgemeine Hinweise
Diese Druckschrift enthält keine
Garantiezusagen.Wirverweisenhierzuauf
unsere allgemeinen Verkaufs- und Liefer-
bedingungen.
Einbauund/oderReparaturdürfennurdurch
eingewiesenes Personal erfolgen. Sollten
bei der Einbau oder der Inbetriebnahme
Schwierigkeiten auftreten, setzen Sie sich
bitte sofort mit unserer nächsten
Niederlassung in Verbindung.
1.3 Sicherheitshinweise
Bürkert stellt verschiedene Durchfluss-
Sensoren her. Jeder kann in einer Vielfalt
vonApplikationeneingesetztwerden.Gerne
beraten wir hierzu intensiv. Es liegt jedoch
in der Verantwortung des Kunden, das zu
seiner Applikation optimal passende Gerät
zu wählen, es korrekt zu installieren und
instandzuhalten. Besonders ist hierbei die
chemische Beständigkeit aller
MedienberühendenTeile des Sensors
sicherzustellen.
Dieses Symbol erscheint in der
Bedienungsanleitung jedesmal
wenn besondere Vorsicht
geboten ist, um einen
einwandfreien Einbau, Funktion und
Betriebssicherheit des Gerätes zu
gewährleisten.
1.4 Elektromagnetische
Verträglichkeit
Hiermit wird bestätigt, das dieses Produkt
den wesentlichen Schutzanforderungen
entspricht, die in der Richtlinie des Rates
zurAngleichungderRechtsvorschriftender
Mitgliedstaaten über elektromagnetische
Verträglichkeit (89/336/EWG) festgelegt
sind.
!

8030
D-4-
DURCHFLUSS SENSOR TYP 80302 BESCHREIBUNG
2.1 Sensor Typenbeschreibung
Der Durchfluss-Sensor 8030 besteht aus einem kompakten Fitting mit Schaufelrad Typ
S030 und einem Elektronikmodul Typ SE30. Die zwei Teile werden separat bestellt.
Sensor Elektronik Spannungsversorgung Kabel Eingang Bestell Nr
SE30 mit Spule 1 ohne PG9 423912 C
SE30 mit Hall Sensor 2 12-30 VDC PG9 423913 D
SE30 mit Hall Sensor "Low Power" 3 von 8021/3/5 PG9 423914 E

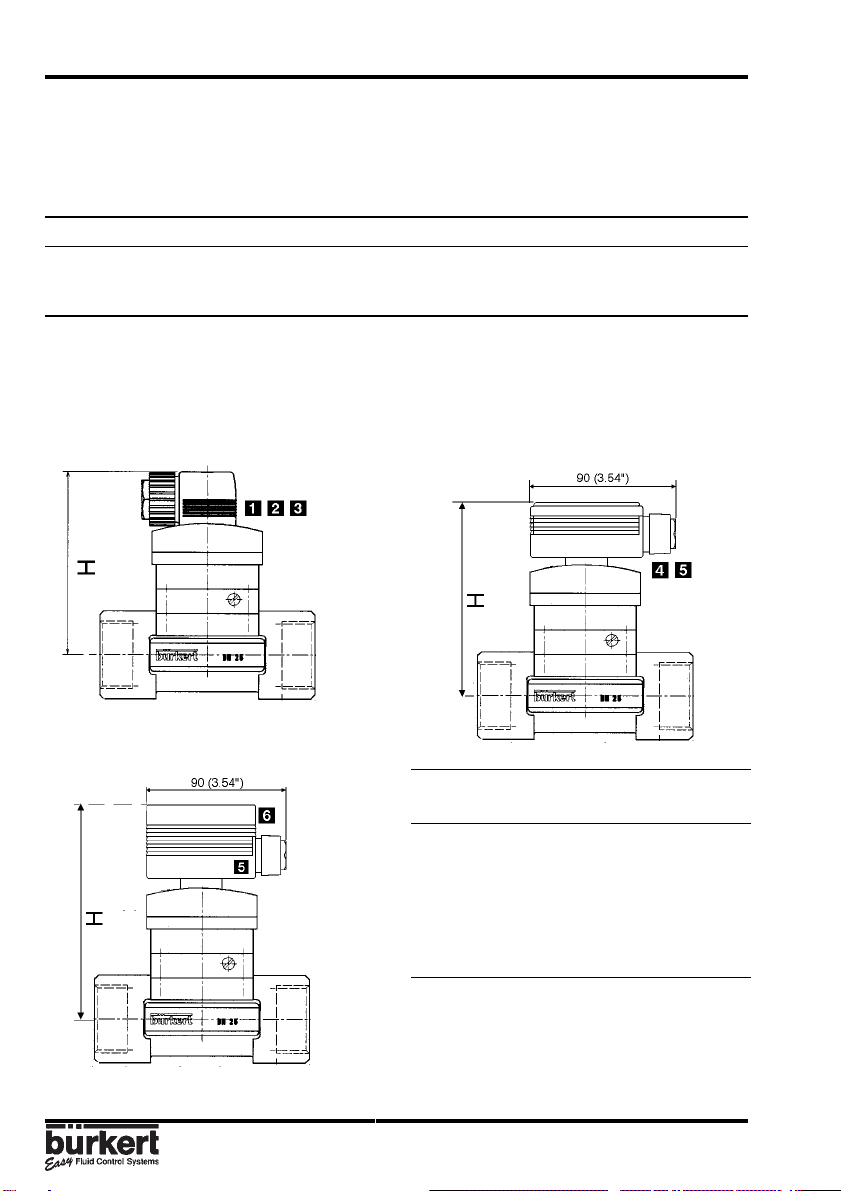

2.2 Dimensions du capteur type 8030
Die Grösse H ist von dem
Anschluss-Typ und Werkstoff
des Fittings unhabhängig.
Typ 8030 mit 4...20 mA Ausgang 5
oder einstellbarem Pulsausgang 4
Typ 8030 Standard 1 2 3
Typ 8030 mit 4...20 mA Ausgang 5
und Bedieneinheit Typ 1077-3 6
DN H1 H4 H6
mm Zoll mm Zoll mm Zoll
15 92,0 3,63 113,5 4,47 125,5 4,95
20 89,0 3,51 110,5 4,36 122,5 4,83
25 89,5 3,53 111,0 4,37 123,0 4,85
32 93,0 3,67 114,5 4,51 126,5 4,99
40 97,0 3,82 118,5 4,67 130,5 5,14
50 104,0 4,10 125,5 4,95 137,5 5,42

8030 D-5-
DURCHFLUSS SENSOR TYP 80302 BESCHREIBUNG

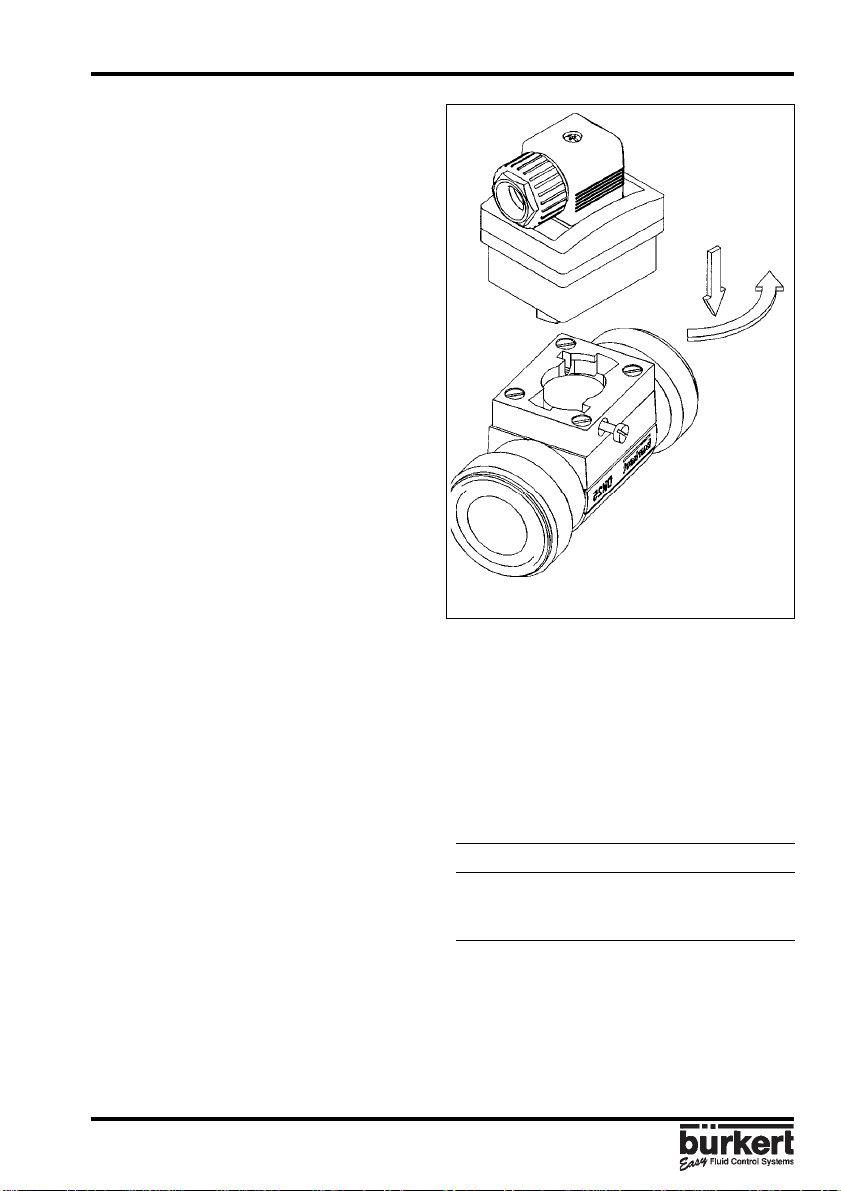

2.2 Aufbau und Messprinzip
Aufbau

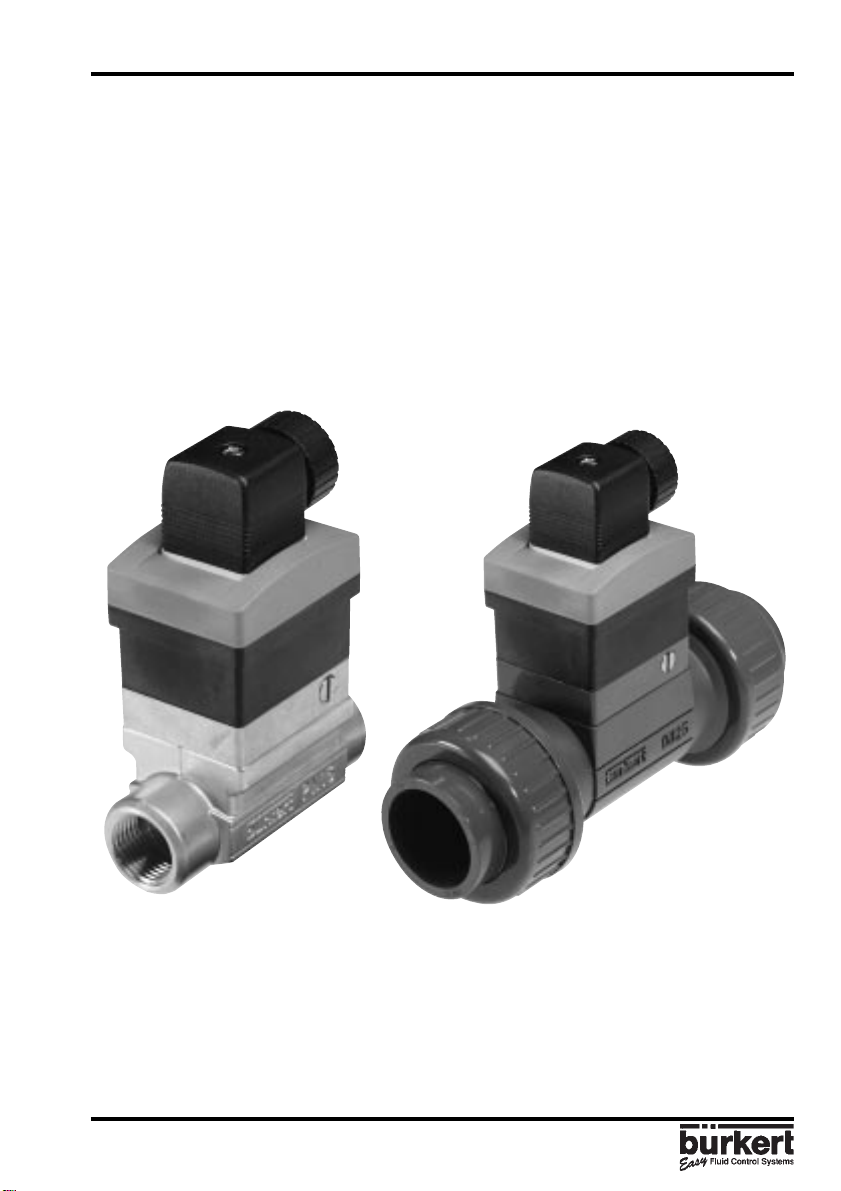

Der Durchfluss-Sensor Typ 8030 besteht
aus einemElektronikmodulSE30direktauf
den Fitting Typ S030 durch
Schnellverschluss montiert (Bajonett).
Das Flügelrad ist direkt in dem
Fittingeingebaut.
Das Ausgangsignal kann direkt angezeigt
oder verarbeitet werden. Das
Ausgangsignalstehtaneinenem4-poligen
Stecker nach DIN 43650 zur Verfügung.
In den Ausführungen mit 4...20 mA
Stromausgang und einstellbarem Puls-
ausgang wird ein zusätzliches IP65
Gehäuse an Stelle des Steckers auf den
Sensorgesteckt.DerelektrischeAnschluss
erfolgt über Klemmen.
Die verwendeten Werkstoffe (PVDF,
Keramik) ermöglichen einen Einsatz auch
in aggressiven Flüssigkeiten.
Messprinzip
4 Magnete sind in dem Schaufelrad
eingesetzt. In Bewegung gesetzt durch die
strömende Flüssigkeit, erzeugenen sie im
Messwertaufnehmer (Spule oder Hall
Sensor) eine Mess-Frequenz, die der
Durchflussgeschwindigkeit der Flüssigkeit
proportional ist.
Ein Umrechnungs-Faktor (K-Faktor
Impulse/Liter)spezifischzujederNennweite
und Werkstoff, ist nötig um die
Durchflussmenge zu erstellen. Dieser
Koeffizient (in Impulse/l) ist in der
BedienungsanleitungdesFittingsTypS030
zu entnehmen.
Der Durchfluss-Sensor 8030 kann eine
Durchflussmenge ab 0,3 m/s (1.0 ft/s)
Durchflussgeschwindigkeit erfassen.
1 Der Durchfluss-Sensor Typ 8030 mit
Spule benötigt keine Hilfsenergie. Er kann
ausschliesslich an die Bürkert Durchfluss-
Transmitter/Anzeiger (Typ 8025/SE34)
Wandmotage mit Batterie-Versorgung
angeschlossen werden.
2 DerDurchfluss-SensorTyp8030mit Hall
SensorbenötigteineHilfsenergievon12...30
VDC und ist für die Verbindung mit allen
Open Collector, NPN oder PNP Frequenz
Eingang Systeme vorgesehen.
3 Der Durchfluss-Sensor 8030 mit Hall
Sensor "Low Power" ist nur für die
Verbindung mit den Bürkert Durchfluss-
Transmitter/Anzeiger (Typ 8025; 8021;
8023; 8600; SE34) vorgesehen.
4 Der Durchfluss-Sensor 8030 mit
einstellbarem Pulsausgang (Typ 8021) ist
fürdieVerbindungmit allenOpenCollector,
NPNoderPNPFrequenzEingangSysteme
vorgesehen und benötigt eine Hilfsenergie
von 12...30 VDC.
5 Der Durchfluss-Sensor 8030 mit
4...20mAAusgang(Modul 8023)arbeitetin
2-Leiter Technik und benötigt eine
Hilfsenergie von 12...24 VDC

8030
D-6-
DURCHFLUSS SENSOR TYP 8030
2 BESCHREIBUNG
2.4 Technische Daten
Allgemeine Daten
Nennweite DN 15 bis DN 50 (1" bis 2")
Messbereich 0,3 bis 10 m/s (1.0 bis 32.8 fps)
Durchflussbereich min. 3 l/min (Rohrleitung DN15, Geschwindigkeit 0.3 m/s)
min. 1.0 gpm (Rohrleitung 1/2", Geschwindigkeit 1.0 fps)
Kunstoff Fitting PVC, PP, PVDF
Druckklasse PN10
Mediumstemperatur max PVC: 50 °C (122 °F); PP: 80 °C (176 °F); PVDF: 100 °C (212 °F)
Metall Fitting Edelstahl (316L/1.4404) oder Messing (Cu Zn39 Pb2/DIN 17400)
Druckklasse PN16
Mediumstemperatur max 100 °C (212 °F)
Umgebungstemperatur 0 bis 60 °C (32 bis 140 °F)
Lagertemperatur 0 bis 60 °C (32 bis 140 °F)
Relative Luftfeuchtigkeit max 80 %
Schutzart IP65
Messgenauigkeit 1) Mit Anlage spezifischer Kalibration oder Teach-In
≤± 0,5 %v.E (*)
2) Mit standard K-Faktor
≤± (0,5 % v.E + 2,5 % v.M) (*)
Linearität ≤± 0.5 % v.E (*)
Wiederholbarkeit 0.4 % v.M (*)
Impulse/Umdrehung 2
Schaufelrad PVDF; Achse und Lager Keramik
O-Ringe FPM Standard (EPDM nach Wahl)
Gehäuse PC
Spezifische Daten Elektronikmodul SE30 mit Spule 1 (Ref 423912C)
Nur für Anschluss an Auswerte-Geräte mit Batteriebetrieb (8025; SE34)
Messbereich 0,3 bis 10 m/s (1.0 bis 32.8 ft/s); ab 3 l/min (DN15)
Spannungsversorgung keine
Ausgangssignal Wechselspannung: ca. 0...10 V, Frequenz: 0...300 Hz
Kablellänge max.: 10 m (abgeschirmtes Kabel max. 1,5 mm2)
Spezifische Daten Elektronikmodul SE30 mit Hall Sensor 2 (Ref 423913D)
Messbereich 0,3 bis 10 m/s (1.0 bis 32.8 ft/s) ab 3 l/min (DN15)
Spannungsversorgung 12...30 VDC
Ausgangssignal Transistor NPN/PNP Open Collector, max. 100 mA
Frequenz: 0...300 Hz
Kablellänge max.: 50 m (abgeschirmtes Kabel max. 1,5 mm2)
Spezifische Daten Elektronikmodul SE30 mit Hall Sensor "low power" 3
(Ref 423914 E)
Messbereich 0,3 bis 10 m/s (1.0 bis 32.8 ft/s) ab 3 l/min (DN15)
Kablellänge max.: 50 m (abgeschirmtes Kabel max. 1,5 mm2)
Nur für Anschluss an Bürkert Durchfluss Transmitter/Anzeiger

8030 D-7-
DURCHFLUSS SENSOR TYP 80302 BESCHREIBUNG
Technische Daten
Spezifische Daten 8030 mit einstellbarem Pulsausgang 4
Verbundener Durchfluss Sensor Ausführung mit Hall Sensor 2 3
Spannungversorgung 12...30 VDC
Pulsausgang Typ 8021 (ref 418995P)
Ausgangssignal Transistor NPN/PNP Open Collector max. 100 mA
Genauigkeit 0,1 %
Werkstoff des zusätzlichen Gehäuse PA
Spezifische Daten 8030 mit 4...20 mA Ausgang 5
Verbundener Durchfluss Sensor Ausführung mit Hall low power 3
Durchfluss Transmitter Typ 8023 (ref 130428V)
Spannungversorgung 12...24 VDC
Ausgangssignal 4...20 mA
Bürde max. 500 Ωbei 12 V; max. 1000 W bei 24 V
Genauigkeit ±2%
Werkstoff des zusätzlichen Gehäuse PA
Durchflussgeschwindigkeit m/s
Messfehler in % der Messung
(*) v.E = von Endwert - (*) v.M = von Messwert
(*) Unter Referenzbedingungen d.h. Messmedium Wasser, Umgebungs- und
Wassertemperatur 20 °C, Berücksichtigung der Mindestein- und Auslaufstrecken,
angepasste Rohrleitungabmessungen.
1 mit Standard K-Faktor
2 mit Teach-In (8025)
19
2345678 10
m/s
2
4
6
8
10
-2
-4
-6
-8
-10
% max.
error
0
.
5
%
o
.
F
.
S
.
+
2
.
5
o
.
R
.
0
.
5
%
o
.
F
.
S
.

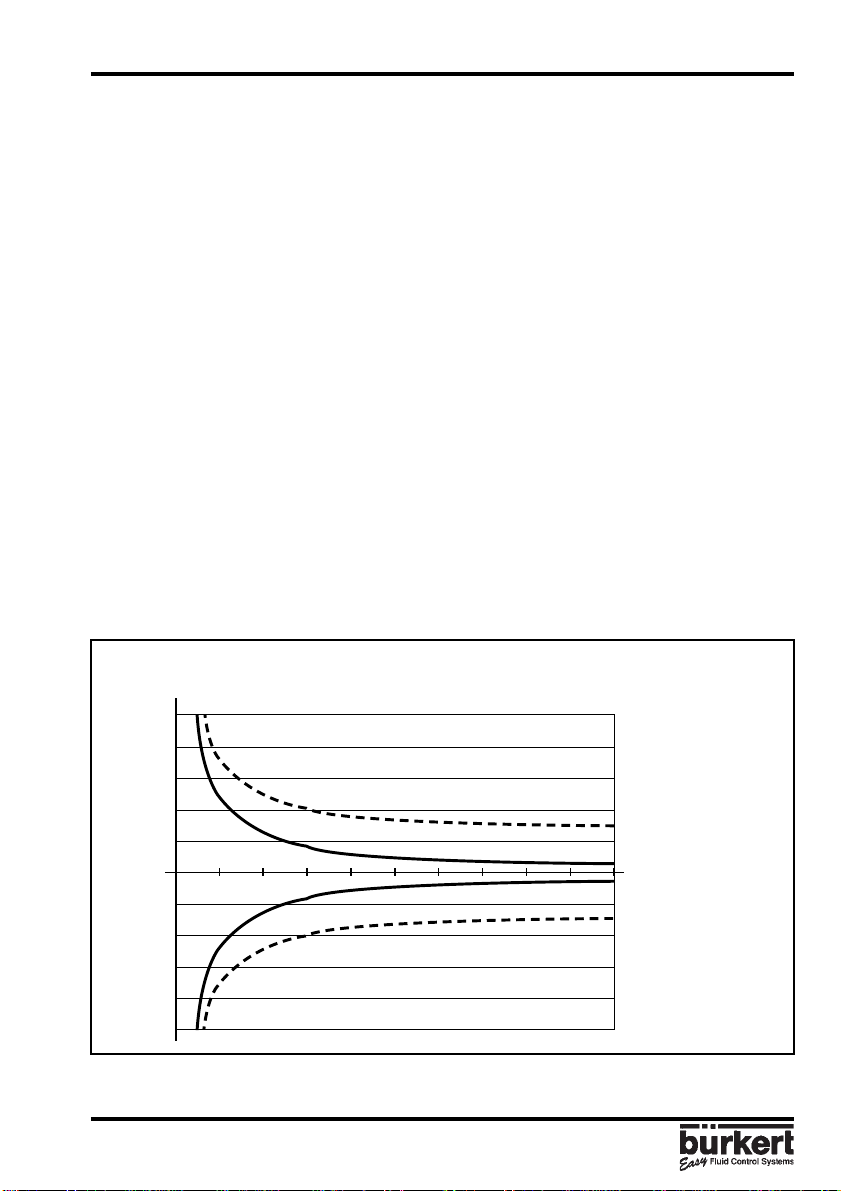

Genauigkeitskurve mit/ohne Teach-In

8030
D-8-
DURCHFLUSS SENSOR TYP 8030
Einbauvorschriften
Die empfohlenen Midest-Einlaufstrecken
und Mindest-Auslaufstrecken müssen 10
x D ein und 3 x D aus sein.
Um die höchstmögliche Genauigkeit zu
erhalten,könnendienotwendigeAbstände
grösserseinodereinDurchflussBeruhiger
benutzt werden.
Für weitere Auskünfte, beziehen Sie sich
bitte auf EN ISO 5167-1.
Die Rohrleitung muss mit Medium voll
gefülltsein,d.h.esdürfenkeineLuftblasen
vorhandensein.DerDurchflussSensorist
nichtfürGasdurchflussmessunggeeignet.
3.1.1 Instandhaltung
Bei korrektem Einbau sind die Geräte wartungsfrei. Sollten trotzdem im Betrieb
Verunreinigungen oder Verstopfungen vorkommen, kann das Gerät (Messrad, Lager)
gereinigtwerden.Dazuverwendet man im Normalfall Wasseroder einPVDFgeeignetes
Reinigungsmittel.
3 INSTALLATION

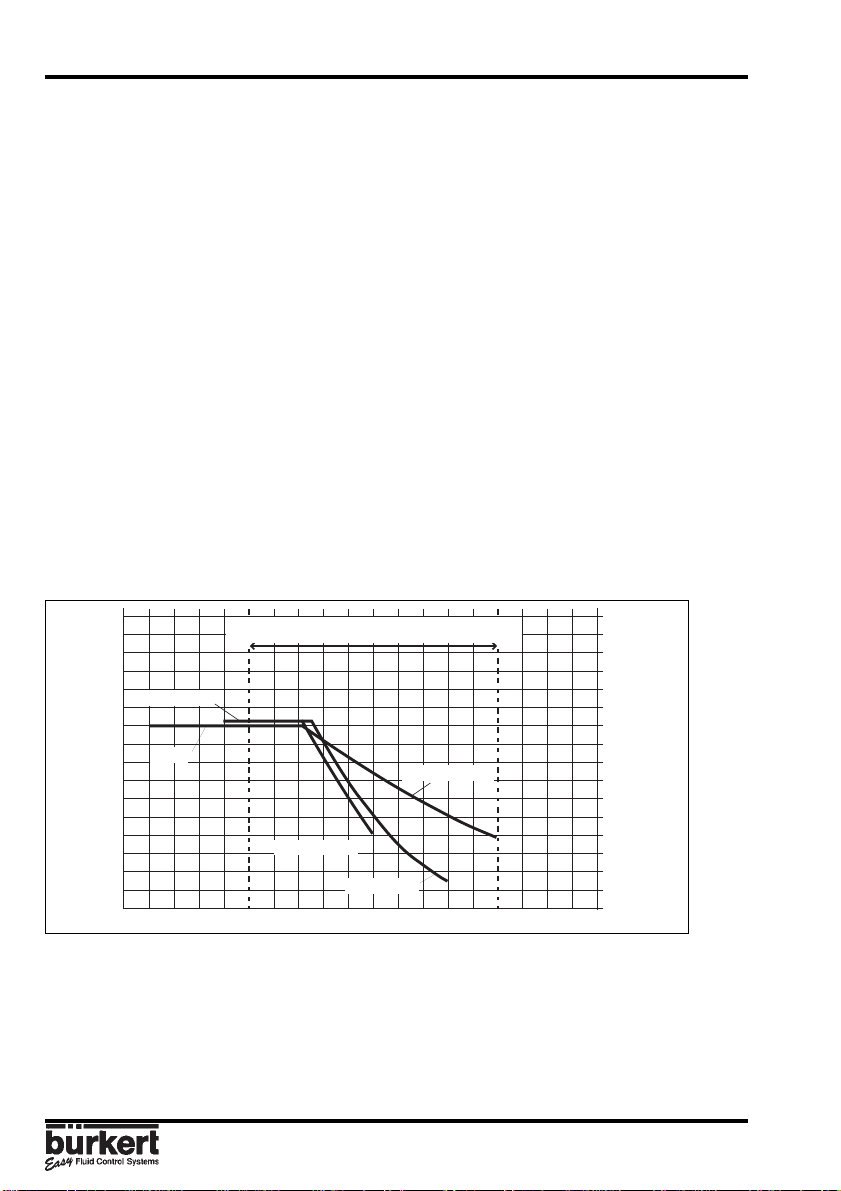

Fig. 3.1. Druck-Temperatur-Diagramm
T°C
P
bar
-50 -30 -10 +10 +30 +50 +70 +90 +110 +130
0
2
1
3
4
5
6
7
8
9
10
11
12
13
14
15
16
PVC + PP
PVDF
PVDF (PN 10)
PVC (PN 10)
PP (PN 10)
Process-Bereich
3.1 Allgemeine Hinweise zum Einbau
Der 8030 Durchfluss-Sensor kann nur für Messungen von reinen, wasserähnlichen
Flüssigkeiten verwendet werden. (max. 1 % fesstoffanteil, max.300 cst ).
DasGerätistvorDauerwärmestrahlungund
anderen störenden Umwelteinflüssen zu
schützen (z.B. Magnetfelder oder Dauer-
sonnenbestrahlung).
Der Durchfluss-Sensor kann entweder in
waagerechte Rohre oder in senkrechte
Rohre montiert werden.Die passende
Rohrabmessung wird gemäss dem
Durchfluss Diagramm (Anhang1-2)
ausgewählt.
Die Druck und Temperatur Auslegungen
müssengemässdemausgewähltenFitting
Material eingehalten werden (Fig. 3.1).

8030 D-9-
DURCHFLUSS SENSOR TYP 8030
3.3 Allgemeine Hinweise zum
elektrischen Anschluss
Die Anschlussleitung führt die
Spannungsversorgung und das Mess-
Signal und darf nicht zusammen mit
Starkstromleitungen oder Hochfrequenz
führendenLeitungenverlegtwerden.Isteine
Zusammenverlegung unvermeidlich, so ist
ein Mindestabstand von 30 cm (1 ft)
einzuhaltenodereineabgeschirmteLeitung
zu verwenden. Bei abgeschirmten
Leitungen ist darauf zu achten, dass die
Abschirmung einwandfrei geerdet ist. Bei
normalenBetriebsbedingungengenügtein
einfachesKabelmiteinemQuerschnittvon
0,75 mm2 zur Übertragung des Mess-
Signales.
Im Zweifelsfall jedoch stets abgeschirmtes
Kabel verwenden. Die Spannungs-
versorgung muss von guter Qualität sein
(gefiltert und stabilisiert).
3.2 Einbau
Das Durchfluss-Sensor Elektronikmodul
SE30 wird einfach mit dem spezifischen
Fittings S030 in die Rohrleitung eingebaut.
1.Beim Einbau des Fittings 1 in die
Rohrleitung, müssen die
Einbauvorschriften beachtet werden
(siehe § 3.1) .
2.Das Elektronikmodul SE30 mit dem
Bajonet in den Fitting S030 einschieben
und um 30 °fest drehen.
3.Mit der seitlichen Schraube die Einheit
sichern.
4.Die zusäztlichen Transmitter (Typ 8021;
8023; 1077-3) werden durch die obere
Leitungsdose angeschlossen.

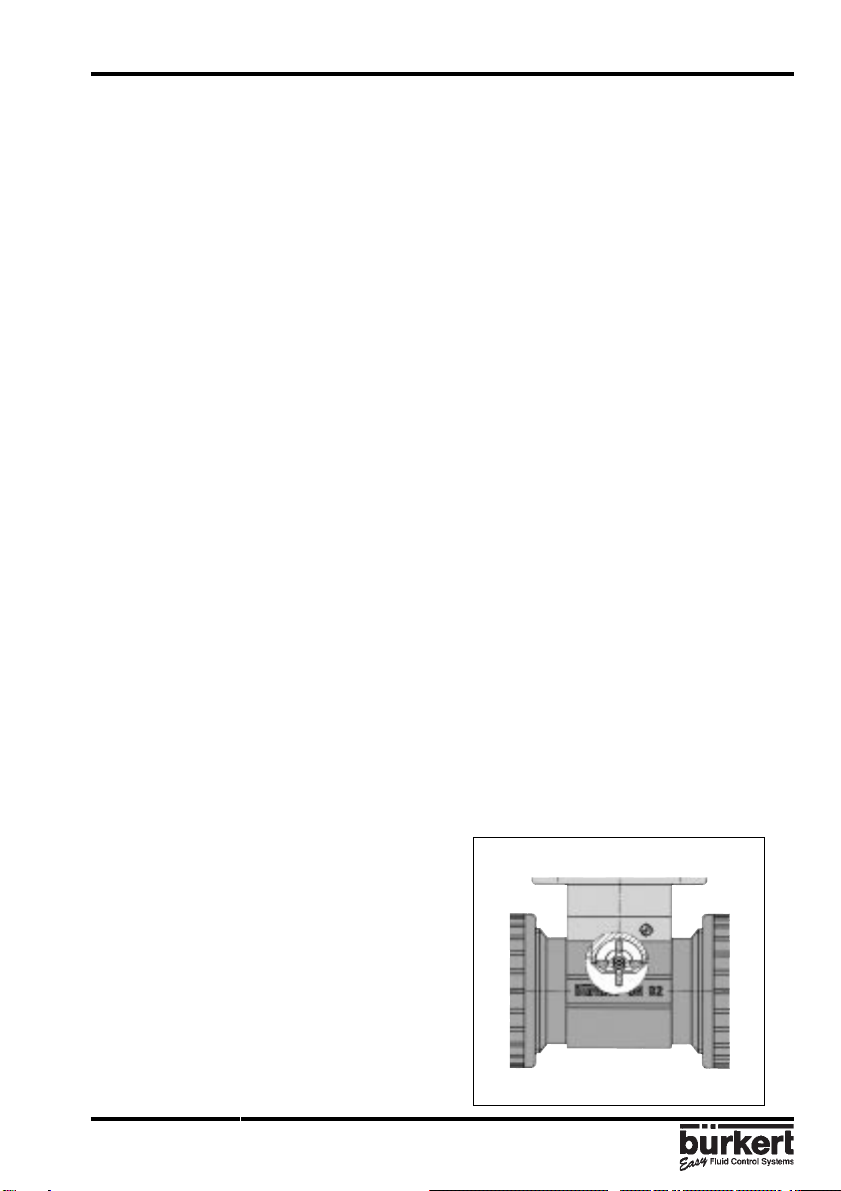

Fig.3.2 Einbau des Sensors
1
3 INSTALLATION
3.3.1 Anschluss-Entfernung
Um die Qualität des Mess-Signales zu
sichern,dürfenfolgendeKabellängennicht
überschritten werden.
Sensor Entfernung Max.(*)
8020 mit Spule 1 10 m
8020 Hall Sensor 2 50 m
8020 Hall "Low Power" 3 50 m
(*) mit abgeschirmten Kabel. Diese
angegebeneEntfernungen sindRichtwerte
und von der electromagnetischer
Umgebung abhängig.

8030
D-10-
DURCHFLUSS SENSOR TYP 80303 INSTALLATION
3.4 Elektrischer Anschluss 8030
Leitungsdose nach DIN43650 mit PG9-
Verschraubung, Leitungsquerschnitt bis
max. 1.5 mm2, Schutzart IP65.

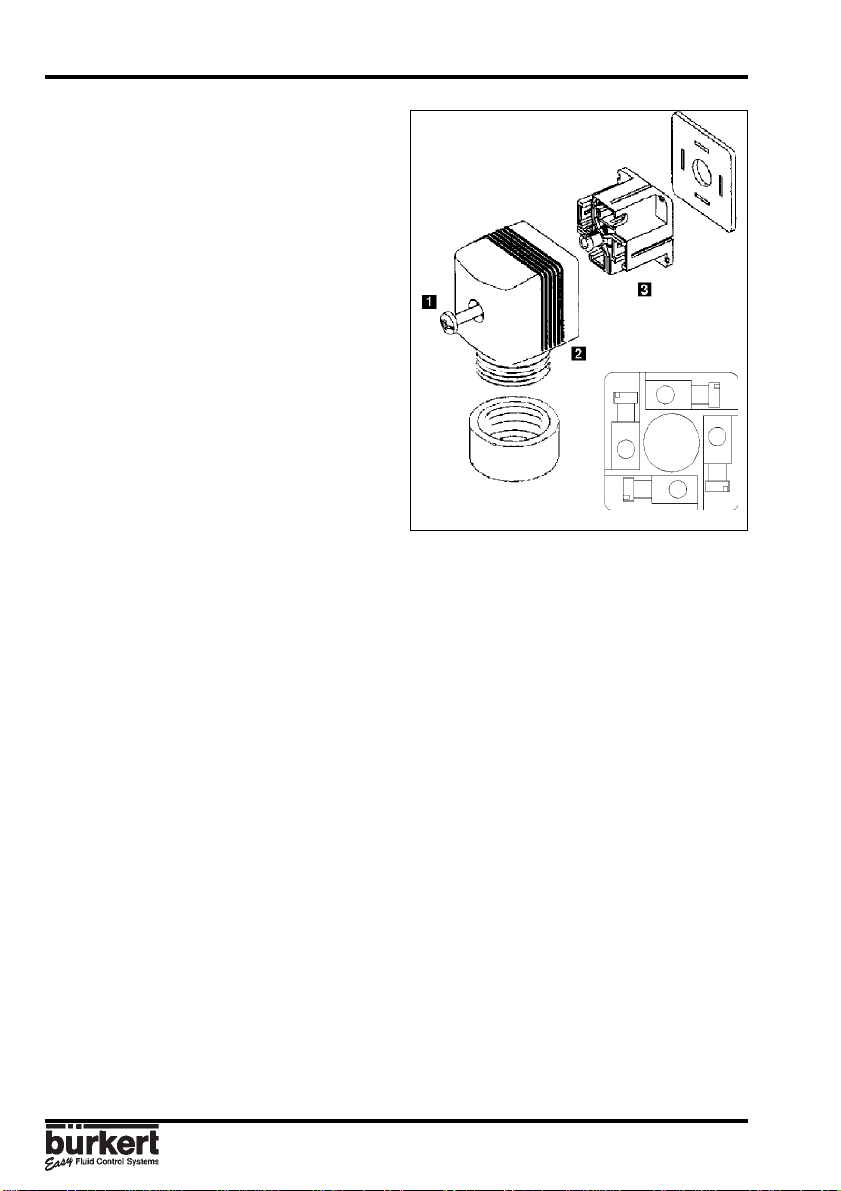

Fig. 3.3 Stecker 2508 Zusammenbau
y
1
2
3
3.4.1 Anschluss 8030 mit Spule
1: Nicht belegt
2: Pulsausgang
3: Pulsausgang
y: Nicht belegt
Der Durchfluss Sensor 8030 mit Spule
kann nur an einen Totalisator 8025 oder
Anzeiger SE34 in Wandmontage
Ausführung mit Batteriebetrieb
angeschlossen werden. (siehe Fig. 3.5
und 3.7)
3.4.2 Anschluss 8030 mit Hall Sensor
1: L+(12...30 VDC)
2: Pulsausgang NPN
3: L-
y: Pulsausgang PNP
Der Durchfluss Sensor 8030 mit Hall
Sensor kann an einen Durchfluss-
Transmitter 8025 oder Anzeiger SE34 in
getrennter Ausführung angeschlossen
werden. (siehe Fig. 3.5 und 3.7)
1. Zum Öffnen des Steckers, Schraube 1
herausdrehen
2. Das Innenteil 3 aus dem Aussenteil 4
herausnehmen.
3. Gemäss Anschlussbelegung (Fig. 3.3)
beschalten.
4. Beim Zusammenbau kann das
Innenteil beliebig in 90 °-Schritten in
dasAussenteil eingesetzt werden.

8030 D-11-
DURCHFLUSS SENSOR TYP 80303 INSTALLATION
3.4.4 Anschluss eines Durchfluss Sensors 8030 mit Hall Sensor "Low Power"
an einen Durchfluss-Transmitter Typ 8025 Schalttaffel Ausführung
y
1
2
3
1 2 3 4
8025
8030

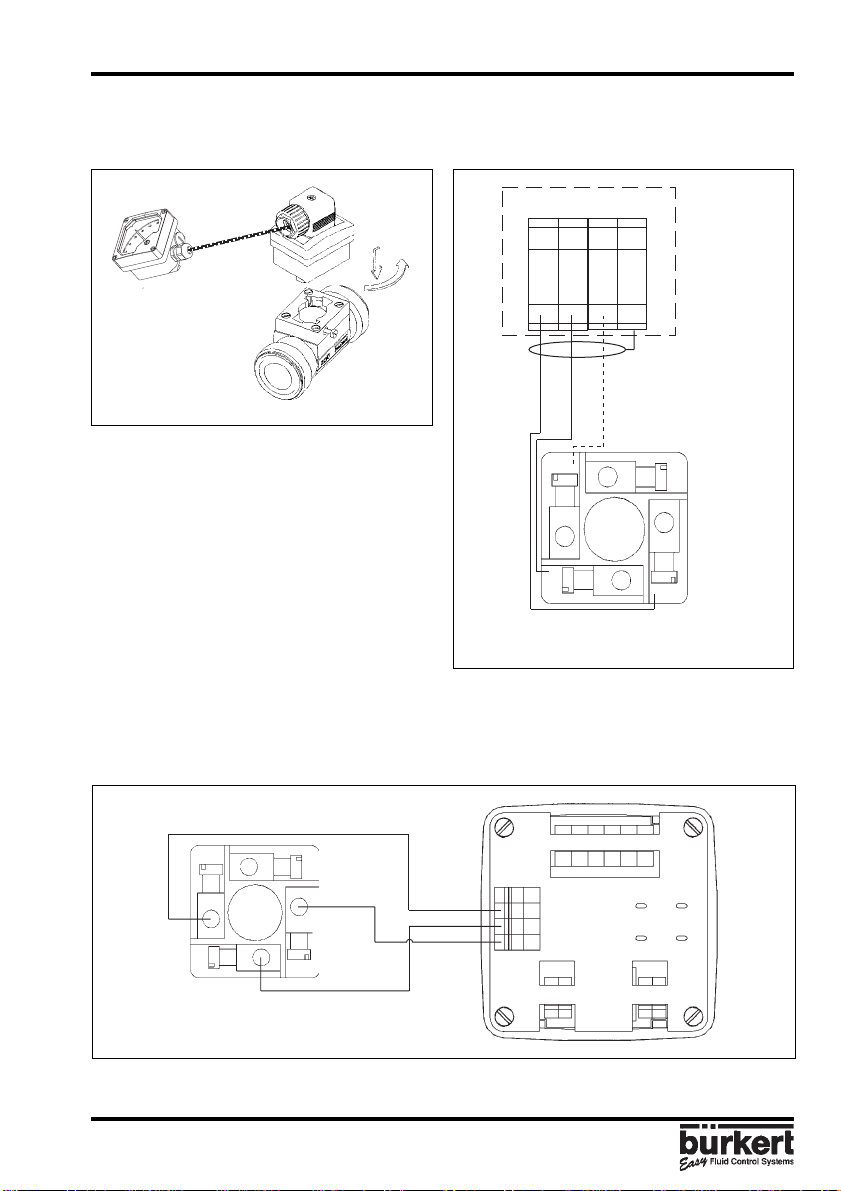

Fig. 3.6 Durchfluss Transmitter 8025 in Schalttafel Ausführung
(*) Verbindung überflüssig
bei 8030 mit Spule
3.4.3 Anschluss des Sensors an einen Durchfluss-Anzeiger SE34
12-30 VDC/Batterien (Wandmontage oder Schalttaffel Ausführung)
1
2
3
y
(*)
8030
y
123
SE34
Fig. 3.5 Durchfluss-Anzeiger SE34
SE34
Wandmontage-
Ausführung
8030
Fig. 3.4 Durchfluss-Anzeiger Typ SE34
Wandmontage-Ausführung
Beschreibung des Durchfluss-Anzeigers
Typ SE34, siehe Datenblätter Typ SE34.

8030
D-12-
DURCHFLUSS SENSOR TYP 80303 INSTALLATION
Fig. 3.7 Durchfluss Transmitter 8025 in Wandmontage-Ausführung
3.5 Anschluss eines 8030 mit Hall Sensor an eine SPS
Je nach SPS Typ wird entweder der Pulsausgang NPN oder PNP verwendet (Fig. 3.8).
3.4.5 Anschluss eines Durchfluss Sensors 8030 mit Hall Sensor "Low-Power"
an einen Transmitter 8025 in Wandmontage Ausführung
(*) Verbindung überflüssig bei 8030 mit Spule
(1) L+
(3) L-
NPN
PNP
Hall
V+
GND
(1) L+
(3) L- GND
V+
Hall
(2) Pulsausgang
y Pulsausgang
SPS
SPS
Fig. 3.8 Anschlusschema Durchfluss-Sensor 8030 mit Hall Sensor
1
2
3
y
8020
(*)
PE
shield
8030

8030 D-13-
DURCHFLUSS SENSOR TYP 8030
1234
3 INSTALLATION
3.7 Elektrischer Anschluss 8030 mit 4...20 mA Ausgang (Modul 8023)
ZentralschraubelösenundDeckelabnehmen.DasKabeldurchdiePG9Verschraubung
führen und gemäss folgender Anschlussbelegung beschalten (Fig. 3.10):
1: L+(12...24VDC)
2: L-
Anschlussmöglichkeiten: siehe Anhang
3.6 Elektrischer Anschluss 8030 mit einstellbarem Pulsausgang
(Modul 8021)
Zentralschraubelösen und Deckel abnehmen. DasKabeldurch die PG 9 Verschraubung
führen und gemäss folgender Anschlussbelegung beschalten (Fig. 3.9):
1: Ausgang PNP
2: L-
3: Ausgang NPN
4: L+(12...30 VDC)

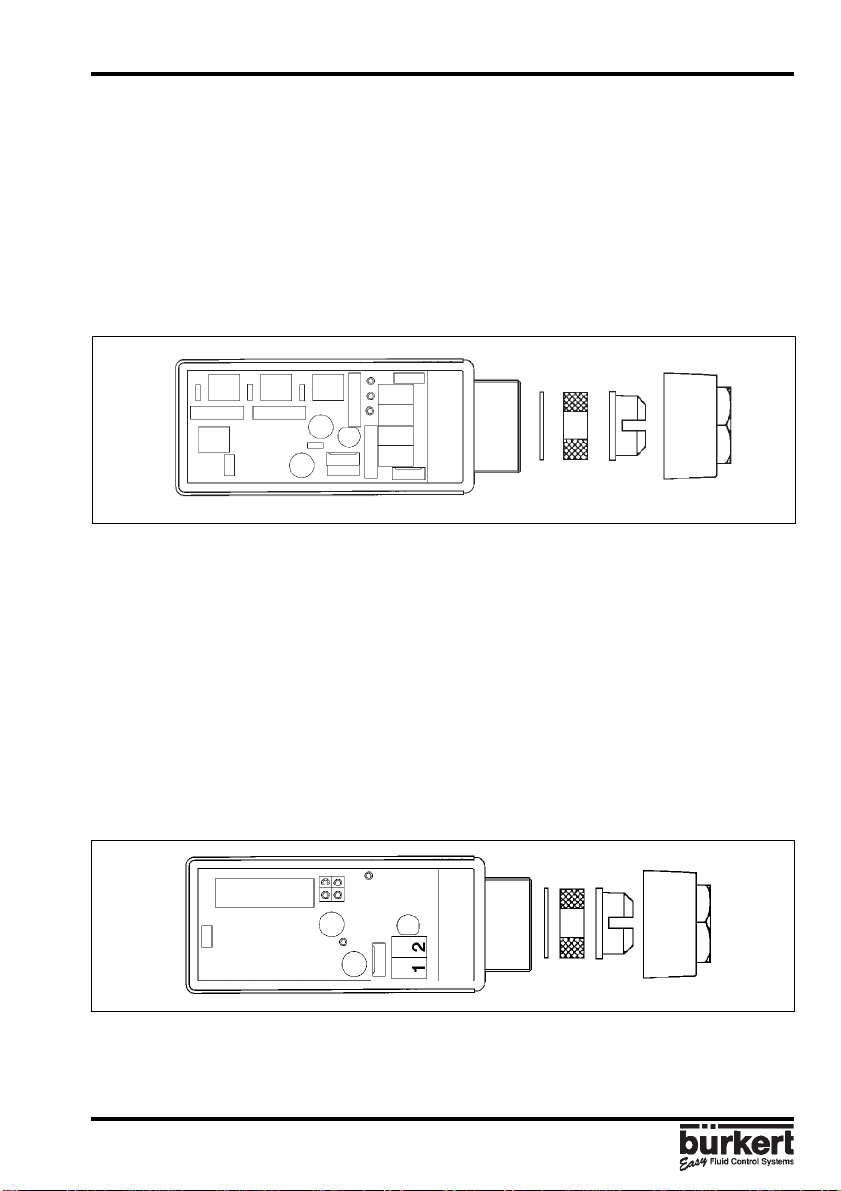

Fig. 3.9 Elektrischer Anschluss
Fig. 3.10 Elektrischer Anschluss
Achtung: Im Falle einer Polaritäts-Invertierung kann das Gerät beschädigt werden.

8030
D-14-
DURCHFLUSS SENSOR TYP 8030
4.1 Inbetriebnahme 8030 Standard
4.1.1ÜberprüfungderFitting-Nennweite
Für die geforderte Durchflussmenge kann
die optimale Nennweite bei der idealen
Durchflussgeschwindigkeit in [m/s] oder
[ft/s]mitdem Normogramm(sieheAnhang)
bestimmt werden. Die übliche Durchfluss-
geschwindigkeit liegt bei 2,5 m/s (8.2 ft/s).
Die Nennweite ist dem entsprechend
anzupassen.
In Applikationen, wo sich der
Durchfluss bedeutend verändert,
muss darauf geachtet werden, dass die
Durchflussgeschwindigkeit innerhalb der
zulässigen Grenzen bleibt (0,3...10 m/s).
4.1.2 Ermittlung der Durchfluss-Menge
DieMessungeinesDurchflussvolumensmit
dem Sensor erfolgt über die Frequenz,
welche durch das Messrad durchfluss-
proportional erzeugt wird.
Die Durchflussmenge Q in [l/min] oder
[USgal/min]istdurchdieKenntnis folgender
Parameter bestimmt:
f = Arbeitsfrequenz in [Hz]
K = Spezifischer Fitting-Faktor in [Puls/l],
oder [Puls/USgal]
Durchflussmenge Q = 60 x f
K
4
4 INBETRIEBNAHME
!
Beispiel: Fitting DN 25
Rohrwerkstoff PVC
Frequenz: 108 Hz
Für das Beispiel gilt:
K = 52,91 Puls/l (Fittings Typ S020
Bedienungsanleitung)
Somit berechnet sich der Durchfluss Q:
Q =60 x f =60 x 108 = 122.5 l/min
K 52,91

8030 D-15-
DURCHFLUSS SENSOR TYP 80304 INBETRIEBNAHME
4.2 Inbetriebnahme 8030 mit einstellbarem Pulsausgang
Die Bedienung des Impulsteilers erfordert die Eingabe des K-Faktors und eines
Multiplikators D. Diese Grössen werden durch Kodierräder und Steckstifte programmiert
(sieheFig.4.1).UmzurPlatinezugelangen,ZentralschraubelösenundDeckelabnehmen.
4.2.1 Eingabe des K-Faktors
DerBenutzerprogrammiertdenK-FaktorentsprechendseinerRohrleitung(sieheFittings
S030 Bedienungsanleitung). Dafür verfügt er über 3 Kodierräder. Jedes Rad entspricht
einerZifferdes K-Faktors und je SteckstiftpositioneinerPositiondes Dezimalpunktes. K-
Faktoren von 0,000 bis 999 können programmiert werden.
1
2
3
4
5
6
7
8
9
0
1
2
3
4
5
6
7
8
9
0
1
2
3
4
5
6
7
8
9
0
1
2
3
4
5
6
7
8
9
0
1
2
3
4
5
6
7
8
9
0
1
2
3
4
5
6
7
8
9
0
1
2
3
4
5
6
7
8
9
0
1
2
3
4
5
6
7
8
9
0
1
2
3
4
5
6
7
8
9
0
Beispiel 1: K=46,60 puls/l
Die Programmierung sieht wie folgt aus:
Beispiel 2: K=0,517 puls/l
Die Programmierung sieht wie folgt aus:
Beispiel 3: K=11,46 puls/l
Die Programmierung sieht wie folgt aus:
Die vierte Ziffer wird nicht in Anspruch
genommen.
123
4
567
8
1, 2, 3Kodierräder zur Programmierung des K-
Faktors.
5, 6, 7Steckstifte für die Bestimmung der
Position des Dezimalpunktes.
4 Kodierrad zur Programmierung des
Multiplikators D.
8 Reset-Steckstift.

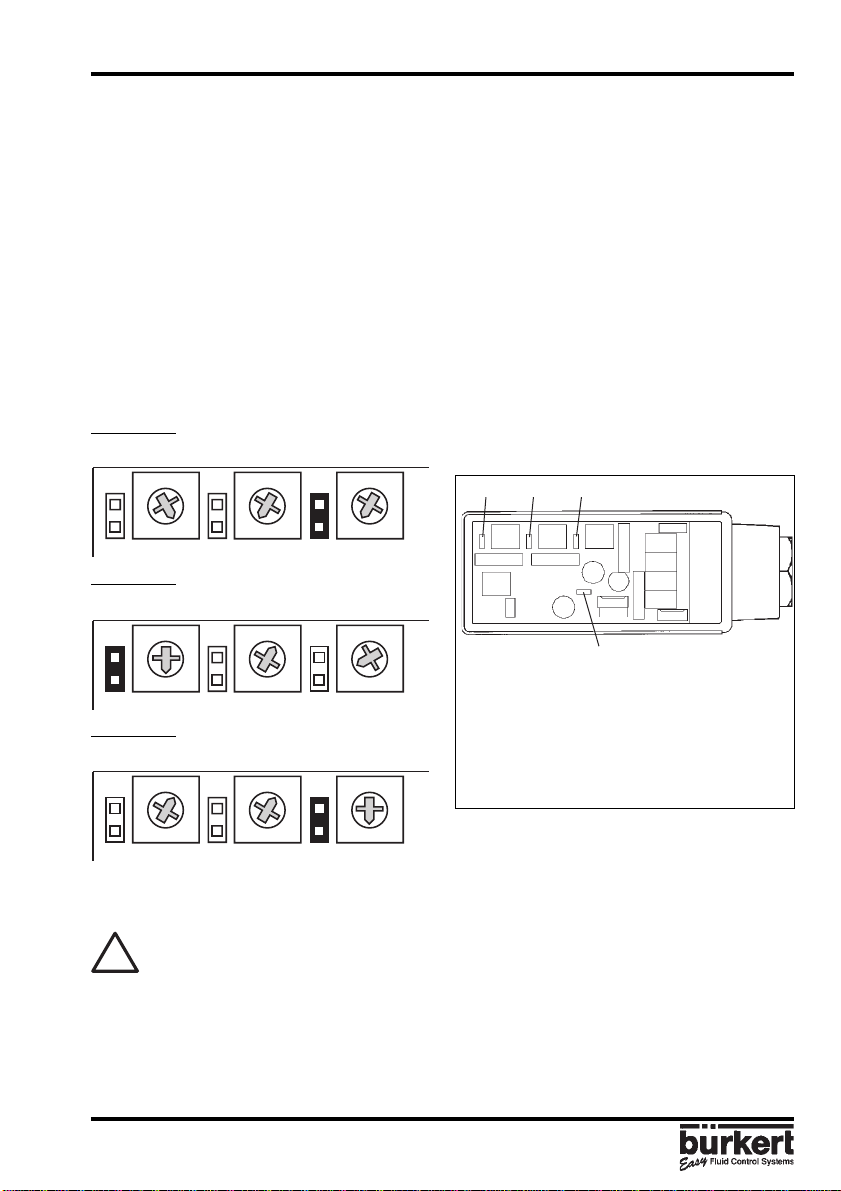

Fig. 4.1 Platine Impulsteiler
!
DerK-Faktor mussdurcheinReset bestätigtwerden(Kurzschlussan den2Stiften
des Steckstiftes 8).

8030
D-16-
DURCHFLUSS SENSOR TYP 80304 INBETRIEBNAHME
Der Impulsteiler erzeugt ein Impuls alle KxD Impulse vom 8030, das heisst, bei jedem
Durchgang von Dx1Liter. Im Falle des voherigen Beispiels 1 (K=52,91 puls/l), mit einem
Multiplikator D=1, entspricht es einem Impulse alle 52,91 Impulse vom 8030, das heisst
ein Impulse pro Liter. Wenn im selben Fall D=10, entspricht es einem Impulse pro 10
Liter.
Der Multiplikator D muss durch ein Reset bestätigt werden (Kurzschluss an den 2
Stiften des Steckstiftes 8).
GrundsätzlicheBedingung: das ProduktKxDmussgrösseroder gleich2sein.Istdiese
Bedingung nicht befolgt, erzeugt der Impulsteiler kein Ausgangssignal.
Ein Benutzer wünscht alle n Liter einen Impulse (n verschieden von den Multiplikatoren
D). Dazu ist folgenderberechneter K-Faktor zu programmieren:
Kberechnet = Kstandardx(n/D)
D ist der erste Multiplikator grösser als n.
Beispiel: um alle 5 Liter einen Impulse mit einem Standard K-Faktor von 52,91 (DN25
PVC) zu bekommen, muss folgender berechneter K-Faktor programmiert werden:
K berechnet=K standardx(X/D) = 52,91x(5/10) = 26,45
In diesem Fall ist D=10.
4.2.2 Programmierung des Multiplikators D
Der Multiplikator D wird mit dem Kodierrad 4 programmiert (siehe Fig.9). Der
Zusammenhang zwischen dem Multiplikator und der Positionen des Kodierrades ist wie
folgt:
Position 0123456789
Multiplikator D 0,01 0,1 1 10 100 1000 10000 1 1 1
(Liter/Impulse)
!

8030 D-17-
DURCHFLUSS SENSOR TYP 80304 INBETRIEBNAHME
4.3 Inbetriebnahme 8030 mit 4...20 mA Ausgang
Betrieb ohne Bedieneinheit Typ 1077-3
Beim Betrieb ohne Bedieneinheit Typ 1077-3 misst das Gerät den aktuellen Durchfluss
undgibt am Ausgangdas zugehörige Normsignal 4...20mA aus. Dieeinstellbaren Werte
(K-Faktor,4...20mAMessbereich)könnennurmittelsderBedieneinheitverändertwerden.
Betrieb mit Bedieneinheit Typ 1077-3
Die Bedieneinheit wird anstelle des Gerätedeckels auf den Durchfluss-Transmitter 8023
gesteckt. Sie kann um je 180 °gedreht werden.
Bei Aufstecken der Bedieneinheit, muss die Spannungsversorgung
abgeschaltet sein, da sonst eine Umprogrammierung und somit ein
Funktionsverlust des Durchfluss-Transmitters erfolgen kann.
Beim Betrieb mit der Bedieneinheit sind zwei Zustände möglich:
Standardmodus
Programmiermodus
Der Durchfluss-Transmitter speichert beim Ausschalten die zuletzt eingestellten Daten.
Bei Aufstecken der Bedieneinheit werden alle benötigten Daten an diese übertragen und
gespeichert.
Nach Beenden des Programmiermodus werden alle eingestellten Daten von der
Bedieneinheit an den Durchfluss-Transmitter übertragen. Danach kann der 8023 ohne
Bedieneinheit 1077-3 betrieben werden.
4.3.1 Anzeige- und Bedienelemente
188.:88
hms
x1 x10
Werte verändern
Nicht benutzt
Werte bestätigen
zeigt den Programmiermodus an
Anzeige des Multiplikators
und der Zeiteinheit
4 1/2-Stellige Anzeige für
Durchfluss
Bargraph: Darstellung des
Durchflusses als Teil des
Messbereichs-Endwertes
!

8030
D-18-
DURCHFLUSS SENSOR TYP 80304 INBETRIEBNAHME
Fig. 4.2 Multiplikator des K-Faktors
4.3.2 Standardmodus
NachdemEinschaltenderBetriebsspannungleuchtenzunächstfürca.2Sek.alleSegmente
derBedieneinheitauf(Anzeigetest).AnschliessendwirdderaktuelleDurchflussangezeigt
und das Normsignal 4...20 mA entsprechend ausgegeben.
Der Bereich des Normsignales ist durch die Skalierung des Durchfluss-Transmitters
eingegrenzt,d.h. es muss angegebenwerden,welcherDurchflusswert4mAbzw. 20 mA
zuzuordnen ist.
WirdeinederbeidenGrenzenverletzt,d.h.dieuntereunter-bzw.dieobereüberschritten,
so bleibt die Anzeige beim Niedrigst- bzw. beim Höchstwert stehen und 4 bzw. 20 mA
werden ausgegeben.
Im Standardmodus des Durchfluss-Transmitters wird lediglich der aktuelle Durchfluss
angezeigt.
4.3.3 Programmiermodus (siehe Fig.12 )
Wird die ">" Taste ca. 2 Sek. lang gedrückt, so schaltet sich das Gerät in den
Programmiermodus(Achtung: istkeineFrequenz (8030)angeschlossen,so mussdie">"
Taste mindestens 8 Sek. lang gedrückt werden). Nacheinander können jetzt K-Faktor,
Anfangs- und Endwert eingestellt werden. Jede Stelle wird für sich einzeln eingestellt, in
der Reihenfolge der nachfolgenden Kapitel. Der aktuell einstellbare Wert blinkt und kann
mit der "^" Taste verändert werden.
Mit der ">" Taste wird zur nächsten Stelle gewechselt.
Ist der letzte Wert erreicht und die ">" Taste gedrückt, so werden alle einstellbaren Werte
gespeichert und wieder zum Standardmodus gewechselt.
Hinweis:WährendsichdasSystemimProgrammiermodusbefindetarbeitetderDurchfluss-
Transmitter 8023 mit den zuvor eingestellten Werten weiter, d. h. er gibt während des
ProgrammiermodusweiterhindasaktuelleNormsignalaus.NeueingestellteWertewerden
erst berücksichtigt, wenn der Programmiermodus verlassen wurde.

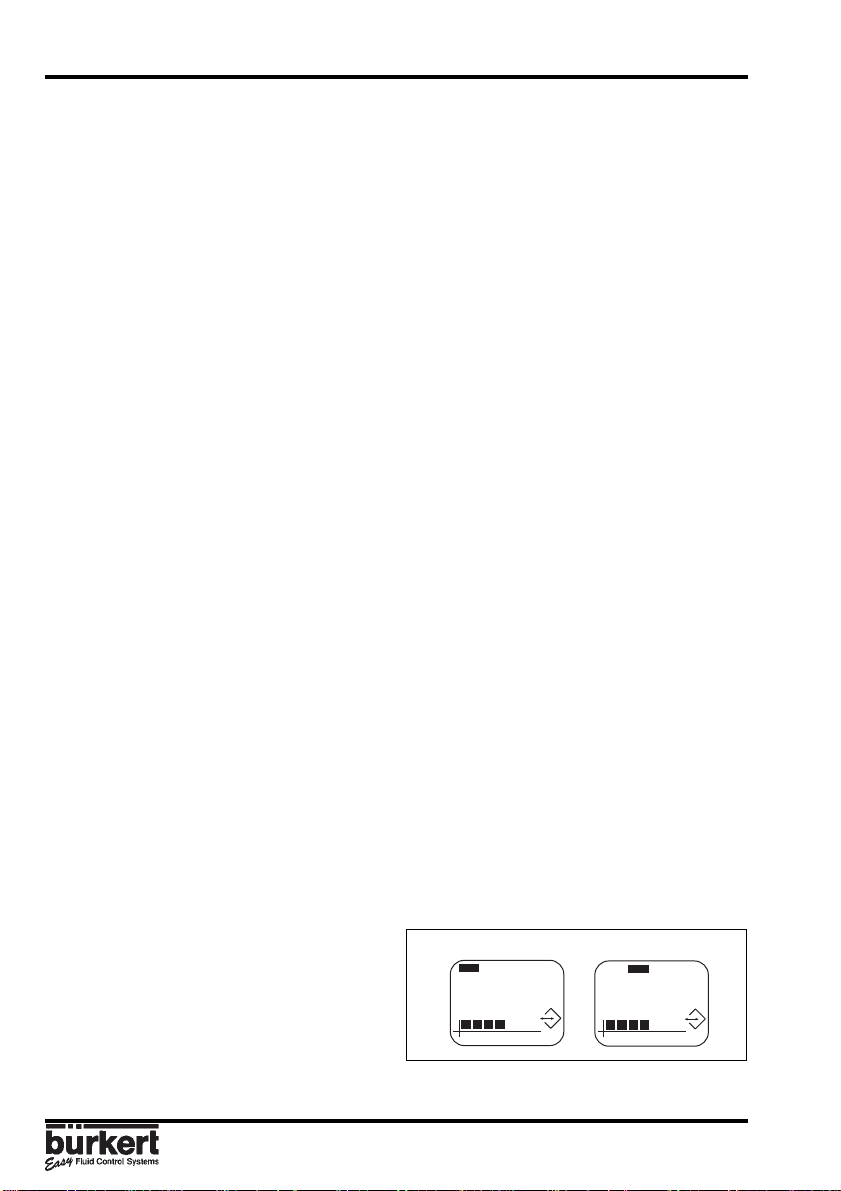

Der Multiplikator des K-Faktors (Fig. 4.2)
DadieAnzeigenurgestattetWerteimBereich0...199,9einzustellen,wurdeeinMultiplikator
eingeführt. Wird dieser auf x10 gestellt, so wird der einstellbare Wert intern mit 10
multipliziert, d. h. wenn z. B. 10,45 als K-Faktor eingestellt ist, so ist der tatsächlich
eingestellte Wert 104,5. Im Standardmodus wird der Multiplikator nicht angezeigt.
120.00 120.00
x1 x10 x1 x10
Maximal K-Faktor Wert 1999.
