BURY CC 9056 Plus Instruction manual

CC 9056 Plus
GUIDE DE DÉMARRAGE
GUÍA RÁPIDA
OVERSIGTSVEJLEDNING
BEKNOPTE HANDLEIDING
BREVE MANUAL
КРАТКАЯ ИНСТРУКЦИЯ
ÖVERSIKTSINSTRUKTION
KRÓTKA INSTRUKCJA
GUIDA RAPIDA
ÖZET KILAVUZ
KURZANLEITUNG
STRUČNŶ NÁVOD
QUICK USER GUIDE
CC 9056 Plus
ךירדמ ריהמ שמתשמל
HE

2
2Introductory information
Introductory information
Chère cliente, cher client,
Vous venez d’acheter un kit mains-libres de la marque BURY et avez ainsi choisi un produit de haute
qualité ainsi que de confort d’utilisation le plus élevé.
Estimado Cliente:
Usted ha adquirido un kit de telefonía manos libres de la marca BURY, optando con ello por un producto
de alta calidad y máximo confort de manejo.
Sehr geehrte Kundin, sehr geehrter Kunde,
Sie haben eine Freisprecheinrichtung der Marke BURY erworben und sich so für ein Produkt mit hoher
Qualität sowie höchstem Bedienungskomfort entschieden.
Dear customer,
Congratulations on purchasing a BURY hands-free car kit. You have chosen a high quality product that is
extremely easy to use.
Kære kunde,
Du har erhvervet et håndfrit installationssæt af mærket BURY og dermed bestemt dig for et produkt af
høj kvalitet med maksimal betjeningskomfort.
Vážená zákaznice, vážený zákazníku,
Zakoupili jste si zařízení hands free značky BURY a rozhodli jste se tak pro výrobek vysoké kvality
s nejkomfortnější obsluhou.
Gentile clientela,
Avete acquistato un dispositivo vivavoce di marca BURY, optando così per un prodotto di grande qualità
e di massimo comfort di utilizzo.
עדימ המדקה 3
חוקל רקי,
בכרל תירובידה תכרע תשיכר לע וניתוכרב
BURY.לק אוהש ההובג תוכיאב רצומ תרחב
שומישל רתויב.
HE

3
3
Geachte klant,
U heeft een handsfreeset van het merk BURY gekocht en dus gekozen voor een product met hoge kwa-
liteit alsmede maximaal bedieningsgemak.
Estimado/a cliente,
Adquiriu um dispositivo de mãos livres da marca BURY e decidiu-se por um produto com elevada quali-
dade, bem como por um grande conforto de operação.
Уважаемые Клиенты!
Вы приобрели автомобильный комплект громкой связи марки BURY и тем самым Вы выбрали
высококачественный продукт, гарантирующий пользователю высокий комфорт обслуживания.
Szanowna Klientko, szanowny Kliencie,
kupując zestaw głośnomówiący marki BURY zdecydowali się Państwo na produkt wysokiej jakości, ce-
chujący się komfortową obsługą.
Bästa kund!
Du har köpt en handsfree av märket BURY och därmed bestämt dig för en produkt av hög kvalitet med
maximal användningskomfort.
Sayın müşterimiz,
BURY marka eller serbest araç kiti satın alarak yüksek kalite ve kullanım konforu sunan bir ürün satın
almış bulunmaktasınız.

4
4
Installation of the hands-free car kit
Installation of the hands-free car kit
89

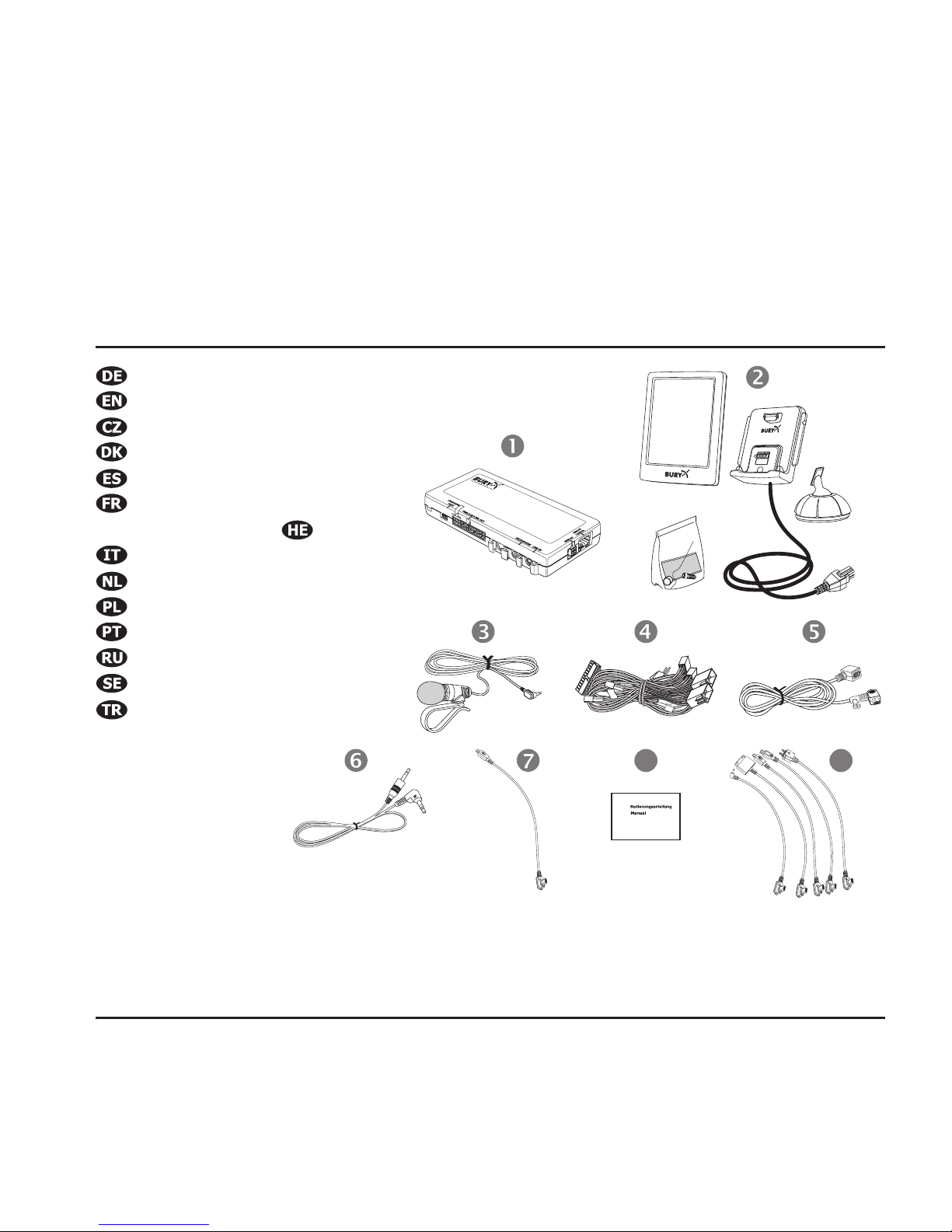

Lieferumfang
Leveringsomfang
Scope of supply
Alcance de suministro
Fourniture
4 תנקתה תכרע תירובידה בכרל
תלוכת הזיראה
HE
Leveringsomvang
Âmbito de fornecimento
Zawartość
Комплектность
Leveransomfattning
Sevkiyatın İçeriği
Rozsah dodávky
Contenuto della fornitura

5
5
Beschreibung der Komponenten:
1. Elektronikbox
2. Multifunktionsdisplay mit Halterung und
Montagefuß, Schraube für Halterung und
Gummiabdeckung, Klebestreifen
3. Mikrofon
4. ISO-Kabelbaum Anschluss-Kabelbaum
5. Verlängerungskabel
6. AUX-In-Kabel
7. Micro-USB-Ladekabel
8. Kurzanleitung
Optionales Zubehör:
9. Handy- und smartphonespezifische Ladekabel
Scope of delivery:
1. Electronic box
2. Multifunction display with cradle and mount,
screws for the holder and rubber cover, adhe-
sive tape
3. Microphone
4. ISO cable tree
5. Extension cord
6. AUX-In cable
7. Micro USB charging cable
8. Quick user guide
Optional accessories:
9. Mobile phone and Smartphone-specific
charging cable
Medfølger:
1. Elektronikboks
2. Multifunktionsdisplay med holder og
monteringsfod, skrue til holder og gummi-
pakning, tape
3. Mikrofon
4. ISO ledningsgruppe
5. Forlængerledning
6. AUX-In-kabel
7. Mikro-USB-opladningskabel
8. Betjeningsvejledning
Ekstraudstyr:
9. Ladekabel til specifikke mobiltelefoner og
smartphones
Obsah dodávky:
1. Elektronický box
2. Multifunkční displej s držákem a montážním
podstavcem, šroub pro držák a gumový kryt,
lepicí páska
3. Mikrofon
4. Kabelový svazek ISO
5. Prodlužovací kabel
6. AUX-In-Kabel
7. Nabíjecí kabel Micro USB
8. Stručnŷ návod
Volitelné příslušenství:
9. Specifický nabíjecí kabel pro mobily a chytré
telefony

6
6
Installation of the hands-free car kit
Installation of the hands-free car kit
Contenu de la livraison :
1. Boîtier électronique
2. Écran multifonctionnel avec support et pied de
montage, vis pour le support et cache en
caoutchouc, ruban adhésif
3. Microphone
4. Faisceau de câble ISO
5. Rallonge
6. Câble d’entrée auxiliaire
7. Câble de charge micro-USB
8. Guide rapide
Accessoires facultatifs :
9. Câble de charge spécifique pour téléphones
portables et smartphones
Contenido:
1. Caja electrónica
2. Pantalla multifuncional con soporte y pie de
montaje, tornillo para el soporte y cubierta de
caucho, cinta adhesiva
3. Micrófono
4. Mazo de cables ISO
5. Cable de prolongación
6. Cable AUX-In
7. Cable de carga micro USB
8. Guía rápida
Accesorios opcionales:
9. Cable de carga específico para móviles
y smartphones
5
תלוכת הזיראה
:
1.הקינורטקלא תספוק
2.בר גצ-הנקתה תדיחיו הסירע םע ידוקפת,
ימוג הסכמו ןספותל םיגרב,הקיבד הדיפר
3.ןופורקימ
4.לבכ תמתרISO
5.ךיראמ לבכ
6.לבכAUX-In
7.הניעט לבכMicro USB
8.שמתשמל ריהמ ךירדמ
םירזיבא יילנויצפואם:
9.ירלולס ןופלטל םיאתמ הניעט לבכ
םכח ןופלטו
HE
Contenuto della confezione:
1. Centralina elettronica
2. Display multifunzio nale con supporto e piede
di montaggio, vite per il supporto e copertura
in gomma, strisce adesive
3. Microfono
4. Fascio di cavi ISO
5. Cavo di prolunga
6. Cavo AUX-in
7. Cavo di ricarica micro-USB
8. Guida rapida
Accessorio opzionale:
9. Cavo di ricarica per telefoni cellulari
e smartphones

7
7
W komplecie:
1. Centralka elektroniczna
2. Monitor wielofunkcyjny z uchwytem i stopką
montującą, śruba do uchwytu i nakładka
gumowa, taśma mocująca
3. Mikrofon
4. Wiązka połączeniowa (ISO)
5. Przedłużacz
6. Kabel AUX- In
7. Kabel do ładowania Micro-USB
8. Skrócona instrukcja obsługi
Opcjonalne akcesoria:
9. Kable do ładowania telefonów komórkowych
i smartfonów
В комплекте:
1. Электронный футляр
2. Мультифункциональный дисплей
с креплением и монтажной опорой, винт
для крепления и резиновая накладка,
клейкая лента
3. Микрофон
4. Кабельный жгут ISO
5. Удлинительный кабель
6. Кабель AUX-In
7. Зарядный кабель Micro-USB
8. Краткое руководство
Опциональные принадлежности:
9. Зарядные кабели для конкретных моделей
мобильных телефонов и смартфонов
Material fornecido:
1. Caixa electrónica
2. Visor multifunções com suporte & pé de
montagem, parafuso para o suporte
e cobertura de borracha, fita adesiva
3. Microfone
4. Feixe de cabos ISO
5. Cabo de extensão
6. Cabo AUX-In
7. Cabo de carregamento micro USB
8. Guia rápido
Acessórios opcionais:
9. Cabo de carregamento específico para
telemóvel e Smartphone
Leveringsomvang:
1. Elektronicabox
2. Multifunctio neel display met houder en
montagevoet, schroef voor houder en
rubberafdekking, plakstrip
3. Microfoon
4. ISO-kabelboom
5. Verlengsnoer
6. AUX-In-kabel
7. Micro-USB-laadkabel
8. Beknopte handleiding
Optimaal toebehoren:
9. Laadkabel specifiek voor mobiele telefoonen
smartphone

8
8
Installation of the hands-free car kit
Installation of the hands-free car kit
Leveransens omfattning:
1. Elektronisk box
2. Multifunktionsdisplay med hållare
& monteringsfot, skruvar för hållaren och
gummihöljet, klistertejp
3. Mikrofon
4. ISO kabelträd
5. Förlängningskabel
6. AUX-in-kabel
7. Mikro-USB-laddningskabel
8. Kort bruksanvisning
Valfritt tillbehör:
9. Mobil- och smartphonespecifik
laddningskabel
Paket kapsamı:
1. Elektronik kutusu
2. Çok amaçlı ekran, tutuculu ve montaj ayaklı,
sabitleme civatası, tutma elemanı ve lastik
kapak civatası, Yapışkan şerit
3. Mikrofon
4. ISO Kablo grubu
5. Uzatma kablosu
6. AUX-In kablosu
7. Micro-USB şarj kablosu
8. Özet kılavuz
Opsiyonel aksesuar:
9. Cep telefonu ve Smartphone uyumlu şarj
kablosu

9
9
Einbauübersicht
Monteringsoversigt
Installation overview
Plano general de montaje
Vue d’ensemble du montage
Sommario del montaggio
Inbouwoverzicht
Plano geral de montagem
Schemat montażu
Монтажная схема
Monteringsöversikt
Montaj hakkında özet bilgi
Nákres instalace
6 תנקתה תכרע תירובידה בכרל
תריקס הנקתהה
HE

10
10
Installation of the hands-free car kit
Installation of the hands-free car kit
Connections on the electronics box:
1 Mini-USB
2 Power supply/Muting using Mute via
ISO cable tree
3 Microphone
4 LINE-IN
5 Multifunction display
Anschlüsse an der Elektronikbox:
1 Mini-USB
2 Stromversorgung/Stummschaltung
über ISO-Kabelbaum
3 Mikrofon
4 LINE-IN
5 Multifunktionsdisplay
Tilslutning af elektronikboks:
1 Mini-USB
2 Strømforsyning/Stille radio på lydløs
via ISO-kabelnettet
3 Mikrofon
4 LINE-IN
5 Multifunktionsdisplay
Připojení elektronické skříňky:
1 Mini USB
2 Napájení proudem/Ztlumení zvuku
přes svazek kabelů ISO
3 Mikrofon
4 LINE-IN
5 Multifunkční displej

11
11
Conexiones en la caja electrónica:
1 Mini USB
2 Suministro de corriente/Silenciamiento
a través del mazo de cables ISO
3 Micrófono
4 LINE-IN
5 Pantalla multifuncional
Connexions au boîtier électronique :
1 Mini-USB
2 Alimentation/Mise en sourdine via
le harnais de câbles ISO
3 Microphone
4 LINE-IN
5 Écran multifonctionnel
Podłączenie do boksu elektronicznego:
1 Mini-USB
2 Zasialnie/Wyciszanie przez wiązkę kabli
ISO
3 Mikrofon
4 LINE-IN
5 Monitor wielofunkcyjny
7
םירוביח תספוקב הקינורטקלאה:
1Mini-USB
2חתמ תקפסא/ךרד הקתשהMute
לבכ תמתר תועצמאב
ISO
3ןופורקימ
4תסינכLINE-IN
5בר הגוצתתיתילכת
HE
Aansluitingen aan de elektronicabox:
1 Mini-USB
2 Stroomvoorziening / Volumedemping
via ISO-kabelboom
3 Microfoon
4 LINE-IN
5 Multifunctioneel display
Attacchi della scatola elettronica:
1 Mini-USB
2 Alimentazione di corrente /Attivazione
funzione Mute tramite cablaggio ISO
3 Microfono
4 LINE-IN
5 Display multifunzionale

12
12
Installation of the hands-free car kit
Installation of the hands-free car kit
Ligação da caixa electrónica:
1 Mini-USB
2 Alimentação de corrente /Modo silencioso
através da cablagem ISO
3 Microfone
4 LINE-IN
5 Visor multifunções
Подсоединение электронного блока:
1 Mini-USB
2 Электропитание/Отключение звука
с помощью кабельной разводки
согласно ISO
3 Микрофон
4 LINE-IN
5 Мультифункциональный дисплей
Anslutning av elektronikdosan:
1 Mini-USB
2 Strömförsörjning/Ljudlösinställning
via ISO-kabel
3 Mikrofon
4 LINE-IN
5 Multifunktionsdisplay
Elektronik Kutusundaki Bağlantılar:
1 Mini USB
2 Elektrik beslemesi/ISO kablo kanalı
üzerinden sessize alma
3 Mikrofon
4 LINE-IN
5 Fonksiyonlu ekran

13
13

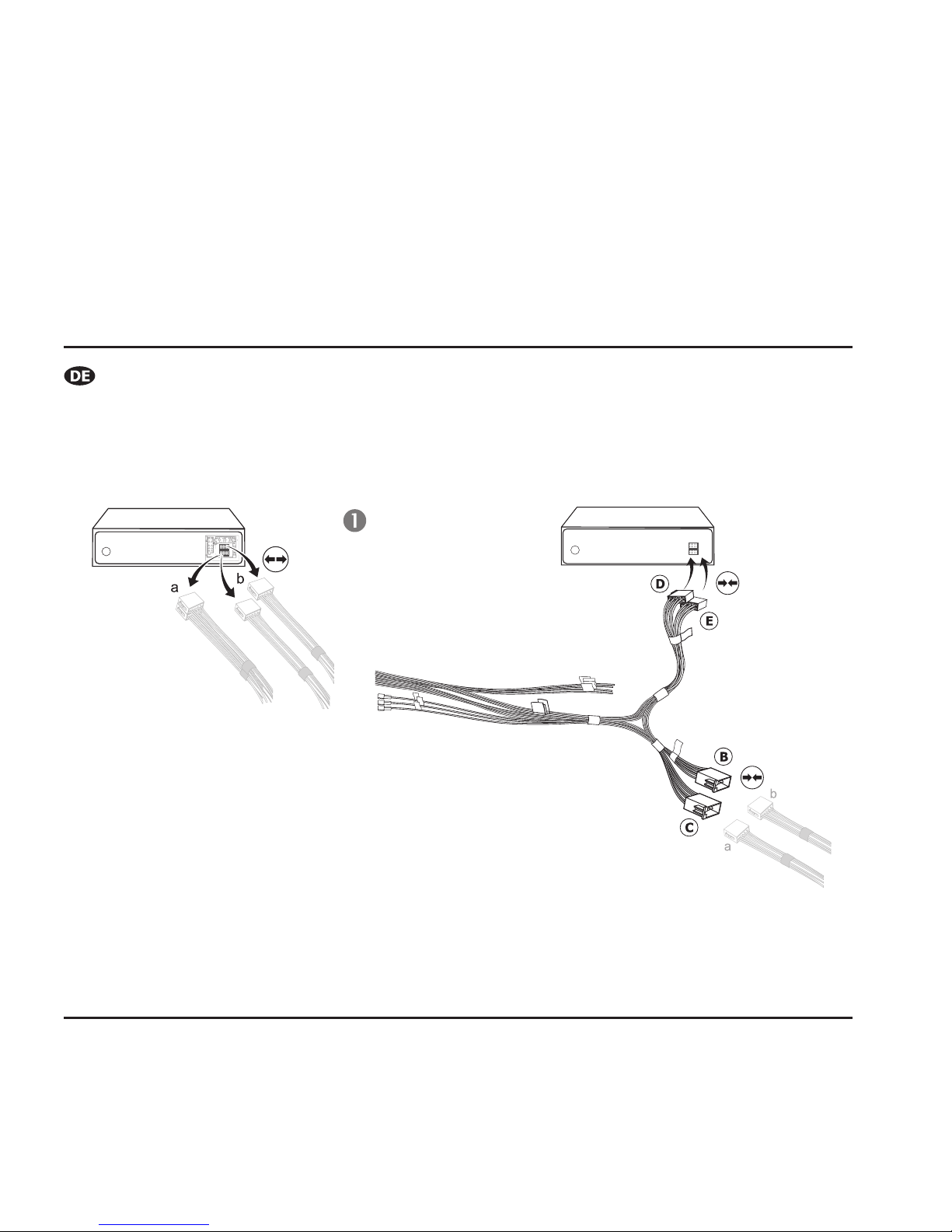

Montage des Systems
Installation af systemet
Installation of the system
Montage du système
Montaggio del sistema
Montaje del sistema
1 2 3 4
Montage van het systeem
Montagem do sistema
Montaż systemu
Монтаж системы
Montering av handsfree-enheten
Eller serbest araç kitinin montajı
Montáž systému
8 תנקתה תכרע תירובידה בכרל
תנקתה תכרעמה
HE

14
14
Installation of the hands-free car kit
Installation of the hands-free car kit
1 2 3
4 5 6

15
15
PWR/LSP/LINE OUT
Schritt 1:
Ziehen Sie die ISO-Stecker hinten am Radio ab und ersetzen Sie diese durch die Stecker des ISO-Kabelbaums.
Die nun freien ISO-Stecker verbinden Sie bitte mit den beiden Buchsen vom ISO-Kabelbaum (siehe Abbildung).

16
16
Installation of the hands-free car kit
Installation of the hands-free car kit
Möchten Sie die Musik oder die Sprache über die vier LINE-Kabel übertragen, dann sind diese entsprechend an
das jeweilige Radio und dessen Anschlüsse (PHONE-IN bzw. AUX-IN) zu adaptieren. Entsprechende Adapter sind
im Fachhandel erhältlich.
Schritt 2:
Die FSE unterstützt die Radio-Stummschaltfunktion, falls diese ebenfalls vom Radio unterstützt wird. Das
Stummschaltsignal wird über das gelbe Kabel des ISO-Kabelbaums an das Radio ausgegeben. Das Kabel ist mit
„mute“ gekennzeichnet und muss an einer der drei Buchsen (mute 1, mute 2, mute 3) angeschlossen werden.
Beachten Sie bitte diesbezüglich die Hinweise im Bedienungshandbuch des Radios zum Thema „Pin-Belegung für
Mute / Radiostummschaltung“. Verbinden Sie anschließend das Mute-Kabel mit der entsprechenden Buchse.
Schritt 3:
Stecken Sie den 24poligen Molexstecker (A) in den Anschluss
der Elektronikbox (siehe Abbildung).

17
17
- 12V Power
- 12/24V Ignition
- Ground
- Line-out 1 - Line-out 2
1-Line L + / Phone L + 1-Line R + / Phone R +
2-Line L - / Phone L - 2-Line R - / Phone R -
Anschlussplan für ISO-Kabelbaum

18
18
Installation of the hands-free car kit
Installation of the hands-free car kit
- Micro Molex 24 - ISO - connection to the electronic box (HFCK)
- connection to the vehicle’s speakers
- connection to the vehicle’s power supply
- connection to the car radio
- connection to the car radio
1 - Mute 3
2 - Mute 2
3 - Mute 1
4 - Ignition
5 - Antenna
6 - Illumination
7 - Power
8 - Ground
1 - C RR-
2 - C RF-
3 - C LF-
4 - C LR-
5 - R LR-
6 - R LF-
7 - R RF-
8 - R RR-
9 - LINE R+
10 - LINE L+
11 - R-Mute
12 - Ground
13 - C RR+
14 - C RF+
15 - C LF+
16 - C LR+
17 - R LR+
18 - R LF+
19 - R RF+
20 - R RR+
21 - LINE R-
22 - LINE L-
23 - Ignition
24 - Power

19
19
Step 1:
Pull the ISO jacks at the back of the radio off and replace them with the jacks at the ISO cable harness. Connect
the now free ISO jacks with both sockets from the ISO cable harness (see picture). 15
If you want music or voice signals to be fed via the four LINE cables, you must adjust them accordingly to the
respective type of radio and its connections (PHONE-IN or AUX-IN). Appropriate adapters are available from
specialists shops.
Step 2:
The hands-free car kit supports the radio mute function, if this function is also supported by the radio. The mute
signal is then fed to the radio via the yellow cable of the ISO cable harness. The cable is labelled with “mute”
and must be connected to one of the three sockets (mute1, mute2, mute3). Please observe the notes on this
topic in the instruction manual of the radio concerning “Pin allocation for mute / radio mute”. Then, connect the
mute cable to the corresponding socket. 16
Step 3:
Insert the 24-pole molex jack (A) into the connection of the electronic box (see picture). 16
Connection diagram for ISO cable harness 17
PWR/LSP/LINE OUT

20
20
Installation of the hands-free car kit
Installation of the hands-free car kit
Krok 1:
Odpojte konektor ISO na zadní straně rádia a místo něj připojte konektor z kabelového svazku ISO. Nyní volný
konektor ISO připojte k oběma zdířkám kabelového svazku ISO (viz obrázek). 15
Pokud chcete přenášet hudbu nebo hlas po čtyřech kabelech LINE, musíte je upravit podle daného rádia a jeho
připojení (PHONE-IN nebo AUX-IN). Příslušný adaptér zakoupíte v odborném obchodě.
Krok 2:
Handsfree zařízení podporuje funkci ztlumení rádia, pokud tuto funkci podporuje také samotné rádio. Signál ke
ztlumení se do rádia přenáší žlutým kabelem v kabelovém svazku ISO. Kabel je označen nápisem „mute“ (ztlu-
mení) a musí být připojen k jedné ze tří zdířek (mute 1, mute 2, mute 3). V této věci se řiďte návodem k obsluze
rádia, částí pojednávající o „Zapojení pinů pro ztlumení rádia“. Pak propojte kabel mute k příslušné zdířce.
16
Krok 3:
Připojte 24pólový konektor Molex (A) do připojení elektronického boxu (viz obrázek). 16
Schéma zapojení pro kabelový svazek ISO 17
PWR/LSP/LINE OUT
