Surface Mount Electromagnetic locks
Utanpåliggande elektromagneter

V1SR - V3S - V3SR - V3SRB - V4S - V4S - V4SR - V4SRB - V5S - V5SR - V5SRB
Surface Mount Electromagnetic locks EN
INSTALLATION MANUAL
1] PRODUCT PRESENTATION
The V3S, V4S and V5S series
with signalling are suitable for
the new regulations covering
assistance to persons with
reduced mobility.
Thank you for buying our products and for the condence you placed
in our company.
180, 300, 400 or 500kg*,
Electronic protection
to eliminate back EMF.
Electromagnetic lock dimensions (L x W x D):
- V1SR = 167 x 34 x 21mm.
- V3S series = 248 x 45 x 26mm,
- V4S series = 255 x 50 x 27mm,
- V5S series = 266 x 66 x 40mm.
Armature dimensions (l x w x d):
- 180kg = 130 x 32 x 9mm,
- 300kg = 185 x 38 x 11mm,
- 400kg= 185 x 45 x 12mm,
- 500kg = 185 x 60 x 12mm.
Silent operation.
Power supply: 12/24V dc.
Power absorption:
- 12 V DC = 550mA,
- 24 V DC = 275mA.
Refs Holding
force
Visual
feedback
Audible
feedback Relay Moni- tored
V1SR 180 kg
- - -
V3S 300kg - - -
V3SR 300kg -
V3SRB 300kg
V4S 400kg - - -
V4SR 400kg -
V4SRB 400kg
V5S 500kg - - -
V5SR 500kg -
V5SRB 500kg
EC certication
WEEE
IP42
2cdvi.se cdvigroup.com
COLOUR CODES
BLUE ACTIVE VOLTAGE
RED LOCKED
GREEN OPEN
BLUE LOCKED
GREEN OPEN + BUZ-
ZER
RoHS
ARD12 BS60
Recommended
power supplies
* Depending on the version.
2] REMINDERS AND RECOMMENDATIONS
The function of an electromagnetic lock is to ensure the locking of an access point. This document is a guide
of installation which will allow you to secure the installation according to the characteristics of the product,
the site and the environmental requirements.

V1SR - V3S - V3SR - V3SRB - V4S - V4S - V4SR - V4SRB - V5S - V5SR - V5SRB
Surface Mount Electromagnetic locks EN
INSTALLATION MANUAL
3
cdvi.se
cdvigroup.com
POWER SUPPLY
An electromagnetic lock always operates in DC current, a very low safety voltage. The Diax®electromagnetic
lock is recommended for use with power supplies manufactured by CDVI, however, other power supplies
may be used on condition that they are of equivalent quality and characteristics rectied, ltered, regulated
and protected by fuse in primary and secondary sectors.
MOUNTING RECOMMENDATIONS
- Dene the level of security of the access.
- Determine the maximum strength of holding force to this level of security.
- Select the Diax®electromagnetic lock according to the environment, the inside, the outside, the climatic
constraints, (For example: stainless steel dedicated to an outside use).
- Always install the electromagnetic lock on the secure side of the place to be secured.
- Indeed make sure that the frame and opening, receiving or supporting the electromagnetic lock, armature
plate and their accessories, are solid and resistant to damage or wear over a period of time.
- Consider any bracketry required for the assembly according to the type of support receiving
the electromagnetic lock and armature plate.
- Dene the passage of cables to ensure the protection against the vandalism and the environmental
requirements (in particular through exible hoses of door, glands, gutters, cross cables, plastic tubes).
Security ropes
The electromagnetic lock undergoes repeated
shocks and the vibration at the points of xation
on the frame (frequencies of openings / closures,
attempt of opening wears closed and attempts
of vandalism) which can loosen the xing bolts/
screws. To prevent the risk of the electromagnetic
block from falling, install both security ropes
supplied, to guarantee the safety of the users
(see attached plan).
Security rope
(xing on the magnetic lock and the frame)
APPROVAL RELATIVE TO EMERGENCY EXITS:
In the case of an installation of electromagnetic lock on emergency exits, it is imperative to make sure that
these exit points will be automatically free in case of re alarm, to open in the event of a re alarm to allow
evacuation of the premises. The electromagnetic lock installed on emergency exits must be in accordance
with the re approval department (Ex: In France = NF 61-937).
For more information, contact CDVI, the local re ofcer or the safety ofcer responsible for the building.

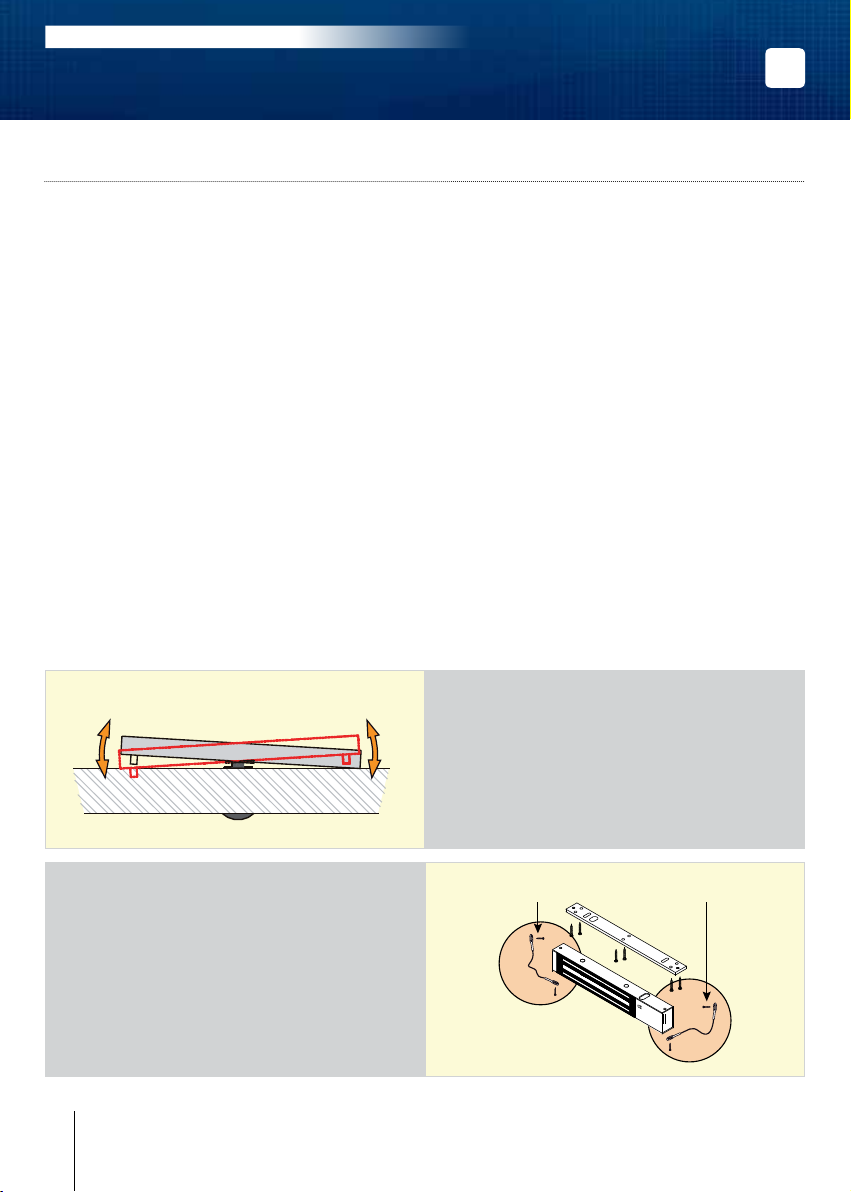

Armature plate
- It is vital to x the electromagnetic lock
and armature plate solidly on their supports.
- Make sure that the magnet and the armature
meet evenly over their entire mating surfaces.
- The Armature plate must be able to pivot
slightly about its center mounting screw
to compensate for any door misalignment.

4cdvi.se cdvigroup.com
3] PACKAGE CONTENTS
Surface
mount
magnetic
lock
Armature
plate
Fixing
plate
Roll pin
5x16
Steel
washer
4x25
wood
screw
Key
3mm
Key
5mm
11122711
M8x35
screw
M8x25
screw
3x8
self-tapping
screw
Guide
piece
Cap
nut
Safety
rope
Rubber
washer
Installation
manual
11111211
Surface
mount
magnetic
lock
Armature
plate Fixing plate Roll pin 5x16 Steel washer
3x25
wood
screw
Key
3mm Guide piece Cap nut Installation manual M5x20 screw
11122511111
ELECTROMAGNETIC LOCK V1SR
ELECTROMAGNETIC LOCK V3S - V3SR - V3SRB - V4S - V4SR - V4SRB - V5S - V5SR - V5SRB
MAINTENANCE
The Electro magnet and armature plate have a specic treatment which strengthens the protection against wear
and corrosion. These products do not require high maintenance. Nevertheless to ensure optimum performance,
it is recommended to clean regularly the surfaces in contact of the electro magnet and armature plate with a cloth
and non abrasive products. If traces of corrosion appear, it is recommended to clean and oil the contact surfaces.
Check and tighten regularly all the xings of the Electro magnet and ensure that while the armature is able to pivot
on its mounting, the xing bolt is not liable to loosen (we recommend thread-lock for all xing bolts).
V1SR - V3S - V3SR - V3SRB - V4S - V4S - V4SR - V4SRB - V5S - V5SR - V5SRB
Surface Mount Electromagnetic locks EN
INSTALLATION MANUAL

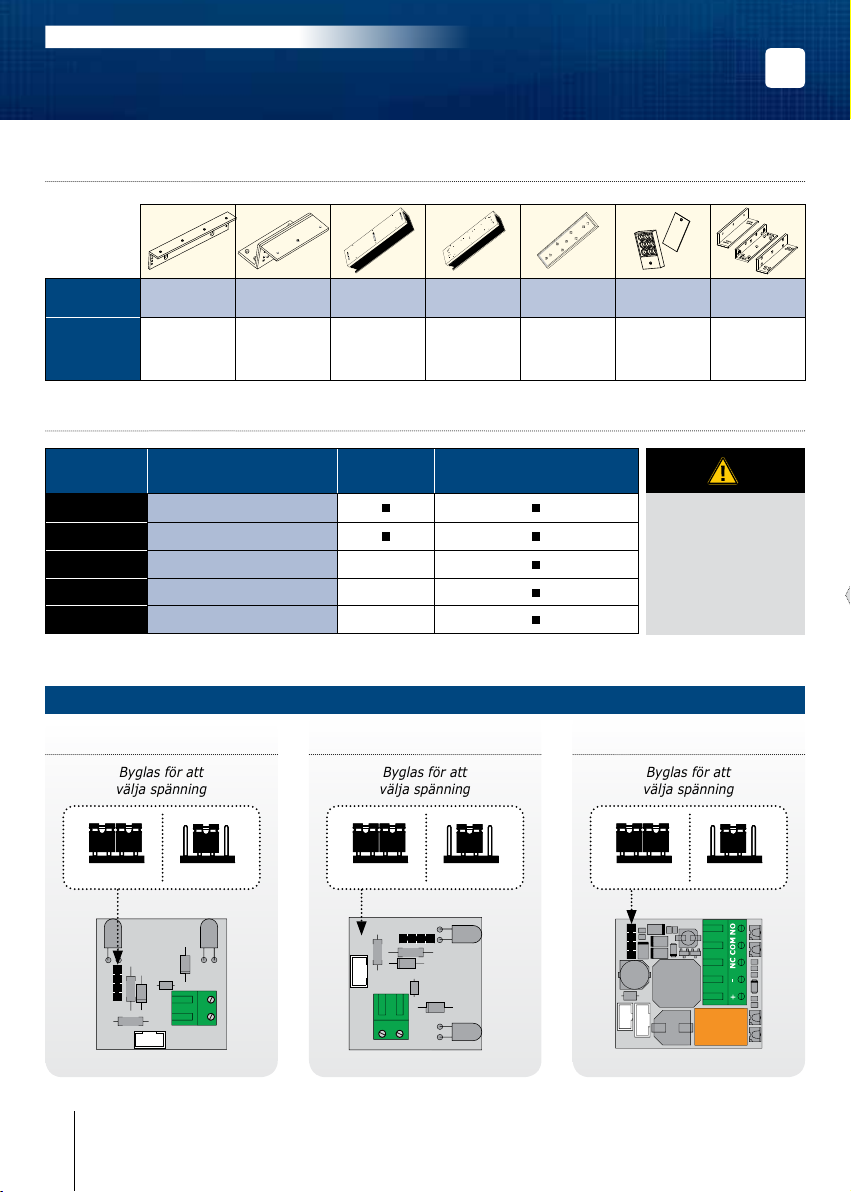

5] ELECTRICAL CONNECTIONS
The NO/NC signal only switches when the door is closed with the power to it on.
TERMINAL
BLOCK CORRESPONDENCE V3S V4S - V5S
V3SR - V3SRB - V4SR
V4SRB - V5SR - V5SRB
+12 or 24V dc
-- 0 V
N.C NC (Normally closed) -
COM COM -
N.O NO (Normally open) -
WITH BUILT-IN PCB BOARD
12V dc
Factory
Setup
12V dc 12V dc 12V dc24V dc 24V dc 24V dc
Voltage selection jumpers
Voltage selection jumpers
Voltage selection jumpers
5
cdvi.se
cdvigroup.com
4] OPTIONAL ACCESSORIES
References L3L4
L5 Z3Z4Z5 UBKU UBKP AMA3 AMA5 DPM300 DPM500 LZ1
Description L shaped bracket
(300,400 & 500kg)
Z shaped bracket
(300,400 & 500kg)
Armature housing
for glass door
(300,400 & 500kg)
Universal base
for glass door
(300,400 & 500kg)
Armature
base
(300 & 500kg)
Door position
monitoring
(300 & 500kg)
Kit L & Z
for V1SR (180kg)
V3S - V4S - V5S V3SR - V4SR - V5SR V3SRB - V4SRB - V5SRB
-+
Surface
mount
magnetic
lock
Armature
plate
Fixing
plate
Roll pin
5x16
Steel
washer
4x25
wood
screw
Key
3mm
Key
5mm
11122711
M8x35
screw
M8x25
screw
3x8
self-tapping
screw
Guide
piece
Cap
nut
Safety
rope
Rubber
washer
Installation
manual
11111211
V1SR - V3S - V3SR - V3SRB - V4S - V4S - V4SR - V4SRB - V5S - V5SR - V5SRB
Surface Mount Electromagnetic locks EN
INSTALLATION MANUAL

Security
rope
6cdvi.se cdvigroup.com
6] INSTALLATION (EXAMPLE: V3S SERIES)
DIRECT CONNECTION
12V DC 24V DC CONTACT
Red Red Yellow NC
Blue COM
Orange NO
++
White White
--
Green Green
Black Black
xing plate Security
rope
Security
rope
Armature plate
M8
screw
Cap nut
Guide piece
Rubber washer
Roll pin
Steel washer Rubber washer
Fixing plate
Door frame
Outwards opening
door (push door).
Electromagnetic
lock
Armature
plate
Cap nut
Guide piece
M8 screw
OUTSIDE
INSIDE
Door
Installation on an outward opening
door (Push door)
Check the jumper position before connecting the lock to the input current.
A wrong position could damage the lock. This type of damage is not covered
by the warranty.
IMPORTANT NOTE
V1SR - V3S - V3SR - V3SRB - V4S - V4S - V4SR - V4SRB - V5S - V5SR - V5SRB
Surface Mount Electromagnetic locks EN
INSTALLATION MANUAL

Electromagnetic lock
Armature plate
Adjustable
Inward opening door (Pull door)
(installed with “Z” and “L” brackets)
Z shaped bracket :
Z3Z4Z5
L shaped bracket :
- L3L4 (300 - 400 Kg),
- L5 (500kg).
L shaped bracket
Z shaped
bracket
Installation on an inward opening
door (Pull door)
Fixing screw
Rubber washer
Roll pin
Steel washer
Armature plate
M8 screw
DOOR FRAME
OUTSIDE
INSIDE
DOOR
7] INSTALLATION WITH ACCESSORIES (EXAMPLE: V3S SERIES)
Fixing plate
Security
rope
Security
rope
Security
rope
Security
rope
Armature housing
AMA3 - AMA5
Armature plate
Rubber washer
Roll pin
Steel washer
Armature
screw
Outwards opening door (push door).
(installed with armature housing)
OUTSIDE
INSIDE
Installation with an Armature
housing
Armature housing
AMA3 or AMA5
Fixing plate
DOOR FRAME
Electromagnetic
lock
Armature plate
DOOR
EXT.
opening
7
cdvi.se
cdvigroup.com
V1SR - V3S - V3SR - V3SRB - V4S - V4S - V4SR - V4SRB - V5S - V5SR - V5SRB
Surface Mount Electromagnetic locks EN
INSTALLATION MANUAL

8cdvi.se cdvigroup.com
Fixing plate Security
rope
Security
rope
Armature plate
Armature housing for glass door
UBKU
Rubber washer
Roll pin
Steel washer
Armature
screw
Outward opening door (Push door)
(installed with UBKU brackets)
Installation with base for glass door
OUTSIDE
INSIDE
DOOR FRAME
Electromagnetic lock
Armature plate
Universal base for glass
door UBKU
DOOR
Fixing plate
Electromagnetic lock
Z3Z4Z5
L3L4L5
Armature
plate
DOOR
GLASS
FRAME
Adjustable
UBKP
Inward opening door (Pull door)
(installed with “UBKP”, “L3L4L5”
and Z3Z4Z5 brackets)
Installation with base
for glass door
Universal
housing for
glass door
UBKP
UBKP
Rubber washer
Steel washer
Armature
plate
Armature
screw
Security
rope
Security
rope
Roll pin
OUTSIDE
INSIDE
Z shaped bracket
Z3Z4Z5
L shaped bracket :
- L3L4 (300 - 400 Kg),
- L5 (500kg).
V1SR - V3S - V3SR - V3SRB - V4S - V4S - V4SR - V4SRB - V5S - V5SR - V5SRB
Surface Mount Electromagnetic locks EN
INSTALLATION MANUAL

8] FAULT FINDING
Installation with DPM300 - DPM400 - DPM500 (Door position monitoring)*
Roll pin
Armature plate Electromagnetic lock
DPM300
Fixed on the armature
DPM300
Fixed on the
electromagnetic lock
PROBLEM POSSIBLE CAUSE SOLUTION
Door
locking
impossible
The lock is not receiving
DC current.
- Check that the wires are connected to the right
terminals.
- Check that the power supply is compatible.
- Check that the lock is connected to the circuit
correctly.
Holding
force
reduced
The lock and the armature are
not lined up with each other.
- Check that the lock is connected to the circuit
correctly.
- Check that the electromagnet and the armature
are properly aligned.
- Check that the contact faces are free from dirt and rust.
- Check that the armature is soft mounted.
Low voltage or armature
jammed.
- Check that the lock is receiving the correct power
supply satisfactorily.
- Check the tightening of the armature
and the condition of the rubber.
Faulty
reed
switch
Voltage too low. Misalignment.
- Check the power supply.
- Cable cross section to be determined according
to the power supply and the locking.
- e.g.: 2 x 1.5mm2 ≥ 10m.
9
cdvi.se
cdvigroup.com
* Optional. Sold separately.
V1SR - V3S - V3SR - V3SRB - V4S - V4S - V4SR - V4SRB - V5S - V5SR - V5SRB
Surface Mount Electromagnetic locks EN
INSTALLATION MANUAL

V1SR - V3S - V3SR - V3SRB - V4S - V4S - V4SR - V4SRB - V5S - V5SR - V5SRB
Surface Mount Electromagnetic locks EN
INSTALLATION MANUAL
9] NOTES
10 cdvi.se cdvigroup.com

V1SR - V3S - V3SR - V3SRB - V4S - V4S - V4SR - V4SRB - V5S - V5SR - V5SRB
Utanpåliggande elektromagneter SV
INSTALLATION MANUAL
1] PRODUKTSPECIFIKATION
Elektromagnetserierna V3S,
V4S och V5S med ljus- eller
ljudindikering är anpassade till
engelskaDisabilityDiscrimination
Act från 2006 som motsvarar
svenska diskrimineringslagen
(2008:567).
180, 300, 400 eller 500kg*,
Elektroniskt skydd mot transienter (spän-
ningstoppar).
Elektromagnetens dimensioner (L x B x H) :
- V1SR = 167 x 34 x 21 mm
- V3S serien = 248 x 45 x 26 mm
- V4S serien = 255 x 50 x 27 mm
- V5S serien = 266 x 66 x 40 mm
Ankarplattans dimensioner (L x B x H) :
- 180 kg = 130 x 32 x 9 mm
- 300 kg = 185 x 38 x 11 mm
- 400 kg = 185 x 45 x 12 mm
- 500 kg = 185 x 60 x 12 mm
Ljudlös.
Strömförsörjning : 12/24 V DC.
Strömförbrukning :
- 12 V DC = 550 mA
- 24 V DC = 275 mA
Ref. Hållkraft Ljus
Sum-
mer Relä Indi- kering
V1SR 180 kg
- - -
V3S 300 kg - - -
V3SR 300 kg -
V3SRB 300 kg
V4S 400 kg - - -
V4SR 400 kg -
V4SRB 400 kg
V5S 500 kg - - -
V5SR 500 kg -
V5SRB 500 kg
CE godkänd
WEEE
IP42
FÄRGKODER
BLÅ SPÄNNING PÅ
RÖD LÅST
GRÖN ÖPPEN
BLÅ LÅST
GRÖN ÖPPEN + SUMMER
RoHS ARD12 BS60
Rekommenderade
nätaggregat
* Beroende på version.
11
cdvi.se
cdvigroup.com

V1SR - V3S - V3SR - V3SRB - V4S - V4S - V4SR - V4SRB - V5S - V5SR - V5SRB
Utanpåliggande elektromagneter SV
INSTALLATION MANUAL
2] INFORMATION OCH REKOMMENDATIONER
STRÖMFÖRSÖRJNING
En elektromagnet drivs alltid med likström (DC), en säker svagströms matning. Det rekommenderas
att Diax®elektromagneter används tillsammans med nätaggregat tillverkade av CDVI. Det går
att använda andra nätaggregat om de uppfyller kraven på motsvarande kvalitet och egenskaper,
- likriktad, ltrerad, regulerad och med dubbelautomatsäkring (primär och sekundär).
MONTERINGSINSTRUKTIONER
- Bestäm säkerhetsnivån på passerkontrollen.
- Den maximala styrkan på hållkraften anpassas till vald säkerhetsnivå.
- Välj Diax®elektromagnet utifrån omgivningen, interiört, exteriört,
klimat förutsättningar, … (Till exempel : rostfritt stål för utomhusbruk).
- Installera alltid elektromagneten på insidan på en säker plats.
- Kontrollera att dörrposten och dörrkarmen, som stöttar eller håller elektromagneten, ankarplattan med
tillbehör, är robusta och står emot slitage över tid.
- Välj fästen utifrån funktion och dörrkarm som elektromagneten och ankarplattan skall monteras på.
- Bestäm hur kablar ska dras på ett säkert sätt för att skyddas från vandalism och olika väderförhållanden
(t ex genom exibla karmöverföringar, kabelrännor, plaströr, …).
Säkerhetsvajrar
Elektromagnetens fästen utsätts för upprepade
vibrationer och andra påfrestningar under sin
livstid. Öppningsfrekvensen, stängningar, försök
att öppna låst dörr samt vandaliseringsförsök
orsakar slitningar och kan resultera i att
monteringsskruvarna blir lösa. För att förhindra
elektromagneten från att falla ner montera de två
säkerhetsvajrarna som följer med. Detta för att
garantera säkerheten för användarna (se bild).
Ankarplattan
- Det är mycket viktigt att elektromagneten och
ankarplattan är ordentligt fästa i underlaget.
- Se till att elektromagneten och ankarplattan
möts jämnt fördelat över hela kontaktytan för
att optimera hållkraften.
- Ankarplattan måste kunna vicka runt
monteringsskruven i mitten, för att
kompensera om dörren inte är helt rak.
Säkerhetsvajrar
(fästs vid elektromagneten och dörrkarmen)
Elektromagnetens funktion är att öka säkerheten genom att se till att passerkontrollen är ordentligt låst. Det
här är en installationsguide som ger vägledning hur man anpassar installationen efter rådande förutsättningar
med avseende på produkten, platsen den placeras på och den omgivande miljön samtidigt som man uppnår
största möjliga säkerhetsnivå.
STANDARD FÖR NÖDUTGÅNGAR
Om en elektromagnet monteras vid en nödutgång är det nödvändigt att kontrollera att dörren automatiskt
låses upp vid ett brandlarm för att möjliggöra evakuering. En elektromagnet som sitter på en nödutgång
måste installeras i enlighet med gällande brandsäkerhetslagar och förordningar (Ex : SS-EN1155).
För mer information, kontakta CDVI, svenska brandskyddsföreningen eller säkerhetsansvarig för byggnaden.
12 cdvi.se cdvigroup.com

V1SR - V3S - V3SR - V3SRB - V4S - V4S - V4SR - V4SRB - V5S - V5SR - V5SRB
Utanpåliggande elektromagneter SV
INSTALLATION MANUAL
3] MONTERINGSSATS
Elektro-
magnet Ankarplatta Monterings- fäste
Styrpinne
5x16 Bricka Träskruv 4x25
Nyckel
3 mm
Nyckel
5 mm
11122711
Skruv
M8x35
Skruv
M8x25
Själv-
gängande
skruv
3x8
Distans-
hylsa Fästbult Säkerhets- vajer Gummibricka Manual
11111211
Elektro-
magnet
Ankar-
platta
Monte-
ringsfäste
Styrpinne
5x16 Bricka Skruv M5x20
Träskruv
3x25
Nyckel
3 mm
Distans-
hylsa Fästbult Manual
11122151111
ELEKTROMAGNET V1SR
ELEKTROMAGNETERNA V3S - V3SR - V3SRB - V4S - V4SR - V4SRB - V5S - V5SR - V5SRB
SKÖTSEL
Elektromagneten och ankarplattan är specialbehandlade för att motstå rostbildning och slitage. De här
produkterna kräver inte mycket underhåll. För maximal effekt bör kontaktytorna på elektromagneten
och ankarplattan torkas regelbundet med en trasa och milt rengöringsmedel. Om spår av rost uppstår,
rekommenderar vi att kontaktytorna rengörs och oljas in. Kontrollera och skruva åt alla monteringsskruvarna
på elektromagneten regelbundet. Kontrollera även att ankarplattan kan vicka runt monteringsskruven. Vi
rekommenderar att låsbrickor används till alla monteringsskruvarna.
13
cdvi.se
cdvigroup.com

V1SR - V3S - V3SR - V3SRB - V4S - V4S - V4SR - V4SRB - V5S - V5SR - V5SRB
Utanpåliggande elektromagneter SV
INSTALLATION MANUAL
Säkerhets-
vajer
5] KOPPLINGAR
Indikeringen fungerar bara när dörren är stängd och strömsatt.
PLINT ANSLUTNINGAR V3S
V4S - V5S
V3SR - V3SRB - V4SR
V4SRB - V5SR - V5SRB
+
12 eller 24 V DC
- - 0 V
NC NC (Omvänd funktion) -
COM COM -
NO NO (Rättvänd funktion) -
MED INBYGGD ELEKTRONIK
Fabriks-
inställning
12 V DC
12 V DC 12 V DC 12 V DC24 V DC 24 V DC 24 V DC
Byglas för att
välja spänning
Byglas för att
välja spänning
Byglas för att
välja spänning
4] TILLVAL
Produkt L3L4 (300KG)
L5 (500KG) Z3Z4Z5 UBKU UBKP AMA3 AMA5
DPM300
DPM500 LZ1
Beskrivning “L”-format
vinkelfäste
(300,400 & 500kg)
“Z”-format
vinkelfäste
(300,400 & 500kg)
Monteringsplatta
(ankarplatta)
- glasdörr
(300,400 & 500kg)
Monteringsplatta
(elektromagnet)
-glasdörr
(300,400 & 500kg)
Monteringsplatta
(ankarplatta)
(300 & 500kg)
Dörrpositions-
indikering
(300 & 500kg)
Monteringssats:
vinkelfästen L & Z
för V1SR
(180 kg)
V3S - V4S - V5S V3SR - V4SR - V5SR V3SRB - V4SRB - V5SRB
-+
-+
14 cdvi.se cdvigroup.com

V1SR - V3S - V3SR - V3SRB - V4S - V4S - V4SR - V4SRB - V5S - V5SR - V5SRB
Utanpåliggande elektromagneter SV
INSTALLATION MANUAL
Kontrollera att byglingen sitter rätt innan elektromagneten förses med ström.
En felaktigt placerad bygel kan skada elektromagneten. Den här typen av skada
täcks inte av garantin.
OBSERVERA!
6] MONTERING (EXEMPEL: VERSION V3S)
KOPPLING
12 V DC 24 V DC KONTAKT
Röd Röd Gul NC
Blå COM
Orange NO
++
Vit Vit
--
Grön Grön
Svart Svart
Monterings-
fäste Säkerhets-
vajer
Säkerhets-
vajer
Ankarplatta
Skruv
M8
Fästbult
Distanshylsa
Gummibricka
Styrpinne
Bricka Gummibricka
Monterings
fäste
DÖRRKARM
Utåtgående dörr
(Slagdörr)
Elektromagnet
Ankarplatta
Fästbult
Distanshylsa
Skruv M8
UTOMHUS
INOMHUS
DÖRR
Montering på dörr som öppnas utåt
(slagdörr)
cdvi.se
cdvigroup.com

16 cdvi.se cdvigroup.com
V1SR - V3S - V3SR - V3SRB - V4S - V4S - V4SR - V4SRB - V5S - V5SR - V5SRB
Utanpåliggande elektromagneter SV
INSTALLATION MANUAL
Elektromagnet
Ankarplatta
Reglerbart
Inåtgående dörr
(installerade med “L” och “Z” vinkelfästen).
Vinkelfäste “Z”
Z3Z4Z5
Vinkelfäste “L”
- L3L4 (300 - 400 Kg)
- L5 (500 kg)
“L”-format
vinkelfäste
“Z”-format
vinkelfäste
Montering på dörr som öppnas inåt
Monteringsskruv
Gummibricka
Styrpinne
Bricka
Ankarplatta
Skruv M8
DÖRRKARM
UTOMHUS
INOMHUS
DÖRR
7] MONTERING MED TILLBEHÖR (EXEMPEL : VERSION V3S)
Monteringsplatta
AMA3 - AMA5 Dörr som öppnas utåt
UTOMHUS
INOMHUS
Installation med monteringsplatta
för ankarplattan
Monteringsplatta
AMA3 eller AMA5
Monterings-
fäste
DÖRRKARM
Elektromagnet
Ankarplatta
DÖRR
Utåtgående
dörr
Säkerhetsvajer
Säkerhets-
vajer
Säkerhets-
vajer
Säkerhets-
vajer
Monterings-
fäste
Ankarplatta
Gummibricka
Styrpinnar
Bricka
Skruv för
ankarplatta

17
cdvi.se
cdvigroup.com
V1SR - V3S - V3SR - V3SRB - V4S - V4S - V4SR - V4SRB - V5S - V5SR - V5SRB
Utanpåliggande elektromagneter SV
INSTALLATION MANUAL
Monteringsfäste
Ankarplatta
Monteringsfäste för ankarplatta
på glasdörr UBKU
Gummibricka
Styrpinne
Bricka
Skruv för
ankarplatta
Utåtgående dörr (installerad med
monteringsfäste för glasdörr UBKU).
Installation med monteringsfäste för
glasdörr
UTOMHUS
INOMHUS
Dörrkarm
Elektromagnet
Ankarplatta
Monteringsfäste
för glasdörrar (UBKU)
Dörr
Monteringsfäste
Elektromagnet
Z3Z4Z5
L3L4L5
Ankarplatta
Dörr
Glasvägg
Reglerbart
UBKP
Inåtgående dörr
(installerad med monteringsplatta för ankarplattan på
glasdörr, samt med “Z”-format vinkelfäste för
elektromagneten på glasdörrar.
Installation med fästen
för glasdörrar
Monterings-
fäste för
glasdörr
UBKP
UBKP
Gummibricka
Bricka
Ankarplatta
Skruv för
ankarplattan
Styrpinne
UTOMHUS
INOMHUS
“Z”-format
vinkelfäste, Z3Z4Z5
“L”-format
vinkelfäste
- L3L4 (300 - 400 Kg)
- L5 (500kg)
Säkerhets-
vajer
Säkerhetsvajer
Säkerhets
vajer
Säkerhetsvajer

18 cdvi.se cdvigroup.com
V1SR - V3S - V3SR - V3SRB - V4S - V4S - V4SR - V4SRB - V5S - V5SR - V5SRB
Utanpåliggande elektromagneter SV
INSTALLATION MANUAL
8] FELSÖKNING
Montering med dörrpositionsindikering (DPM300 - DPM400 - DPM500)*
Styrpinne
Ankarplatta Elektromagnet
DPM300
Fästs på ankarplattan
DPM300
Fästs på elektromagneten
PROBLEM TROLIG ORSAK LÖSNING
Dörren går
inte att låsa
Elektromagneten får inte
matarspänning DC.
- Kontrollera att kablarna är anslutna till rätt utgångar
på kopplingsplinten.
- Kontrollera att nätaggregatet är rätt dimensionerat.
- Kontrollera att elektromagneten får rätt
spänningsmatning.
Hållkraften
nedsatt
Elektromagneten och
ankarplattan är inte helt
parallella med varandra.
- Kontrollera att elektromagneten får rätt
spänningsmatning
.
- Kontrollera att elektromagneten och ankarplattan är
parallella och möts ordentligt.
- Kontrollera att kontaktytorna är rena och fria från rost.
- Kontrollera att ankarplattan kan vicka (runt skruven).
Låg spänningsmatning,
eller ankarplattan övertäckt.
- Kontrollera att elektromagneten får rätt
spänningsmatning.
- Kontrollera att ankarplattan är fäst ordentligt och
även att delarna av gummi är mjuka.
Felaktig
indikering
För låg spänningsmatning.
Kontaktytorna möts inte helt.
- Kontrollera nätaggregatet.
- Kontrollera kabelns dimensioner mellan
nätaggregatet och elektromagneten.
- ex: 2 x 1,5mm2 ≥ 10m
* Tillval. Säljes separat.

19
cdvi.se
cdvigroup.com
V1SR - V3S - V3SR - V3SRB - V4S - V4S - V4SR - V4SRB - V5S - V5SR - V5SRB
Utanpåliggande elektromagneter SV
INSTALLATION MANUAL
9] ANTECKNINGAR

The installer’s choice
cdvi.se
All information i detta dokument (foton, ritningar, funktioner, mått mm) kan komma att ändras utan förvarning
CDVI Group
FRANCE (Headquarter)
Phone: [phone]
Fax: [phone]
CDVI
FRANCE + EXPORT
Phone: [phone]
Fax: [phone]
CDVI
AMERICAS
[CANADA - USA]
Phone: [phone]
Fax: [phone]
CDVI
BENELUX
[BELGIUM - NETHERLAND - LUXEMBOURG]
Phone: [phone]
Fax: [phone]
CDVI
TAIWAN
Phone: [phone]
Fax: [phone]
CDVI
SUISSE
Phone: [phone]
Fax: [phone]
CDVI
CHINA
Phone: [phone]
Fax: [phone]
CDVI
IBÉRICA
[SPAIN - PORTUGAL]
Phone: [phone]
Fax: [phone]
CDVI
ITALIA
Phone: [phone]
Fax: [phone]
CDVI
MAROC
Phone: [phone]
Fax: [phone]
CDVI
SWEDEN
[SWEDEN - DENMARK - NORWAY - FINLAND]
Phone: [phone]
Fax: [phone]
CDVI
UK
[UNITED KINGDOM - IRELAND]
Phone: [phone]
Fax: [phone]
DIGIT
FRANCE
Phone: [phone]
Fax: [phone]
Reference :
Extranet : EXE-CDVI_IM SURFACE MOUNT MAGLOCKS CMYK A5 EN-SE 02
G0301SE0375V04
