Clas Ohlson HD-4200 User manual

EnglishSvenskaNorsk
Suomi
HDMI Switch
HDMI-växel
HDMI-veksler
HDMI-vaihde
Art.no. Model
38-2878 HD-4200 Ver. 200910

3

3
English
HDMI Switch with Remote Control
Art.no. 38-2878 Model HD-4200
Please read the entire instruction manual before use and save it for
future reference. We reserve the right for any errors in text or images
and for making any necessary technical changes to this document.
If you should have any questions concerning technical problems
please contact our Customer Services.
Safety
- The product should only be repaired by qualified service personnel.
- The product is made only for use indoors.
- Never open the casing. Certain components within the product’s
casing contain dangerous currents. Contact with these may give
you an electric shock.
- Do not place the product where it could fall into water or other
type of liquid. Never place the product close to objects that can
cause water or other liquid to spill over the product, e.g.
a vase or a drink.
- Only use the device with suitable or recommended adaptor.
Contents
- HDMI Switch
- Remote control
- AC/DC adaptor
- Instruction manual

4
English
5

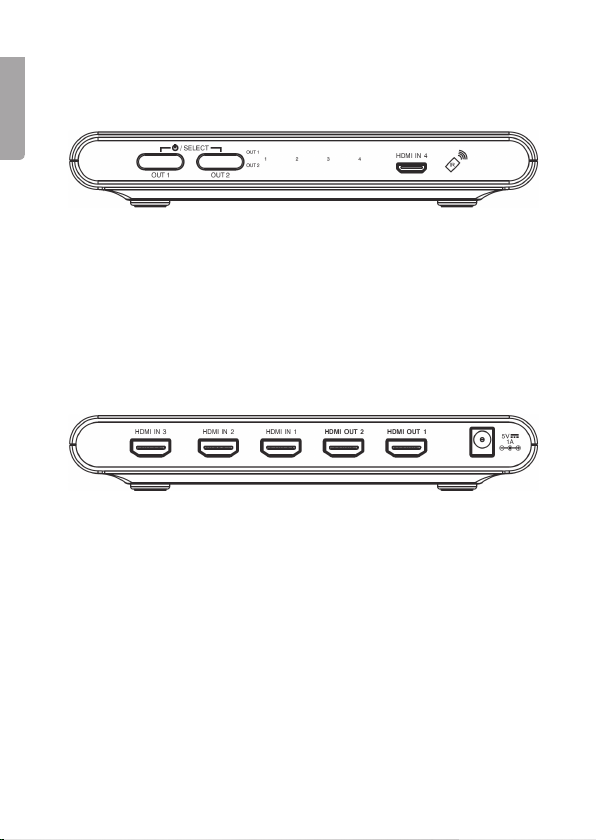

Buttons and Functions
The product’s front
SELECT OUT 1 / 2 Choose which input is to be active.
1-4 Indicates which of the inputs is activated.
HDMI IN 4 A fourth input for simple connection of
e.g. video game.
IR Receiver for the remote control’s signal.
The product’s back
HDMI IN (1-3) Inputs for connection e.g. DVD player,
digital receiver, or video game.
HDMI OUT (1-2) Outputs for connection of TV etc.
5V 1A Connection for adaptor (5 V DC, 1 A).

4
5
English

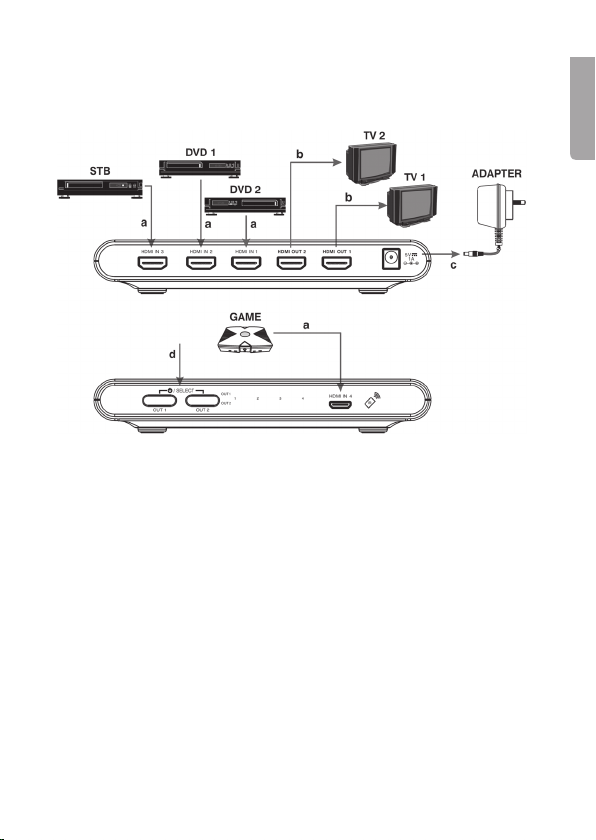

Installation
Example
1. Connect an HDMI cable (not included) between the output on
the source units (e.g. DVD player or digital receiver) and the
inputs marked “HDMI IN (1-4)” on the HDMI switch.
2. Connect an HDMI cable between the outputs “HDMI OUT
(1-2)” on the HDMI switch and the TV’s HDMI input.
Tip!
Memorize which device is connected to which input/output.
3. Connect the included adaptor to the power connection marked
“5V 1A” and insert the adaptor in a wall socket.
4. Push any of the buttons SELECT OUT to turn on the device.

6
English
7
Operating Instructions
When the connections are made and the device is turned on it will
automatically search for a new input with an active device connect-
ed. The indicator light moves from input to input until an active input
has been found and the light for the active input remains lit.
Choose input for HDMI OUT 1
1. Turn on the device (e.g. TV) that you have connected to the
output “HDMI OUT 1” and choose HDMI as input on the TV
(See the back of the TV).
2. Make sure the device you have connected (DVD player etc.) is
turned on.
3. Push once or several times on SELECT OUT 1 on the HDMI
switch to choose the input you want to watch. The indicator light
in the Top row shows which input is activated for output 1.
- If you turn off the device that is connected to the active input,
the device automatically moves to the search mode until an
active input has been found.
Choose input for HDMI OUT 2
1. Turn on the device (e.g. TV) that you have connected to the
output “HDMI OUT 2” and choose HDMI as input on the TV
(See the TV’s instruction manual).
2. Make sure the device you have connected (DVD player etc.) is
turned on.
3. Push once or several times on SELECT OUT 2 on the HDMI
switch to choose the input you want to watch. The indicator
light in the Bottom row shows which input is activated for
output 2.

6
7
English
- If you turn off the device that is connected to the active input,
the device automatically moves to the search mode until an
active input has been found.
NB:
- When an input is already being used by an output this input
cannot be chosen to the other output.
- Only one output can be activated at a time.
Using the remote control
- Push ON/OFF to turn the switch on and off.
- Choose desired input with the buttons IN 1 to IN 4.
Turn off
- Push and hold any of the buttons SELECT OUT for approx.
3 seconds and push ON/OFF once to turn off the HDMI switch.
Care and Maintenance
Use a soft damp cloth to wipe the product. Never use strong
detergents or solvents.

8
English
9
Troubleshooting Guide
No indicator lights up
- Check that the adaptor is properly connected and the device
is turned on. Push SELECT once or ON/OFF on the remote to
turn on the device.
No picture is displayed and no sound is heard
- Check that all cables are undamaged and properly connected.
- Make sure the DVD movie is not copied since HDMI has
copy protection type HDCP (High-bandwidth Digital Content
Protection).
The picture is seen but no sound is heard
- Check that the DVD player or TV is set to the DVI position.
- Use only HDMI cables of newer version than 1.1.
- Turn on and off the device once to reactivate the input.
The HDMI switch does not react on the remote control’s signals
- Check the battery and replace it if necessary.
- Make sure that nothing interferes the remote control’s signals
and the distance is not too big between the remote control and
the HDMI switch.
It is not possible to choose input with the SELECT buttons
- Check that the button can be properly pushed in.
- Cut the power by unplugging the adaptor for a short while and
then turn the device on again.

8
9
English
Disposal
When it is time to dispose of the product, dispose of it according
to your local ordinances. If you are unsure please contact your
municipality.
Specifications
Amount of inputs 3 x type A 19-PIN, 1 x type C 19-pin
Number of outlets 2 x type A 19-PIN
Band width, video amplifier 2.25 Gbps
Support for 480i, 480P, 576i, 576p, 720p,
1080i, 1080p
VGA, SVGA, SXGA (1280x1024),
UXGA (1600x1200)
Output Frame Rate 24 Hz – 60 Hz
Power supply 5 V DC 1 A (provided by the
accompanying 230 V AC adaptor )
Battery type, remote control 1 x CR2025 (included)

10
Svenska
11
HDMI-växel med fjärrkontroll
Art.nr 38-2878 Modell HD-4200
Läs igenom hela bruksanvisningen före användning och spara den
sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel
samt ändringar av tekniska data. Vid tekniska problem eller andra
frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).
Säkerhet
- Produkten får endast repareras av kvalificerad servicepersonal.
- Produkten är avsedd endast för inomhusbruk.
- Öppna aldrig höljet, farlig spänning finns oskyddat på vissa
komponenter inuti produktens hölje, kontakt med dessa kan ge
elektrisk chock.
- Placera inte produkten så att den kan falla ner i vatten eller
annan vätska. Ställ aldrig produkten i närheten av föremål som
kan orsaka att vatten eller annan vätska sköljs över produkten,
t.ex. blomvas eller dryck.
- Använd endast för apparaten avsedd eller rekommenderad
batterieliminator.
Förpackningen innehåller
- HDMI-växel
- Fjärrkontroll
- Batterieliminator
- Bruksanvisning

10
11
Svenska

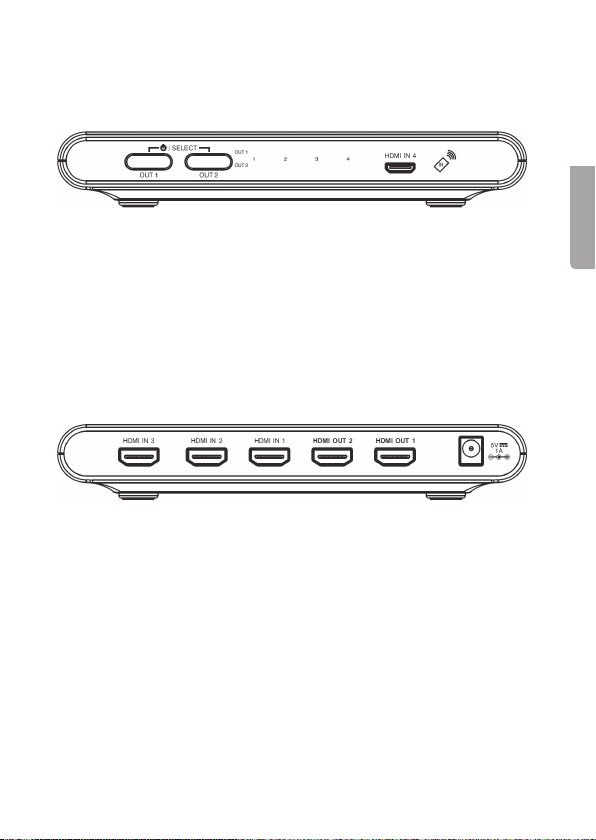

Knappar och funktioner
Produktens framsida
SELECT OUT 1 / 2 Väljer vilken ingång som ska vara aktiverad.
1-4 Indikerar vilken ingång som är aktiverad.
HDMI IN 4 En fjärde ingång för enkel anslutning
av t.ex. tv-spel.
IR Mottagare för fjärrkontrollens signaler.
Produktens baksida
HDMI IN (1-3) Ingångar för anslutning av t.ex. dvd-spelare,
digitalmottagare eller tv-spel.
HDMI OUT (1-2) Utgångar för anslutning till tv etc.
5V 1A Anslutning för batterieliminator (5 V DC, 1 A).

12
Svenska
13

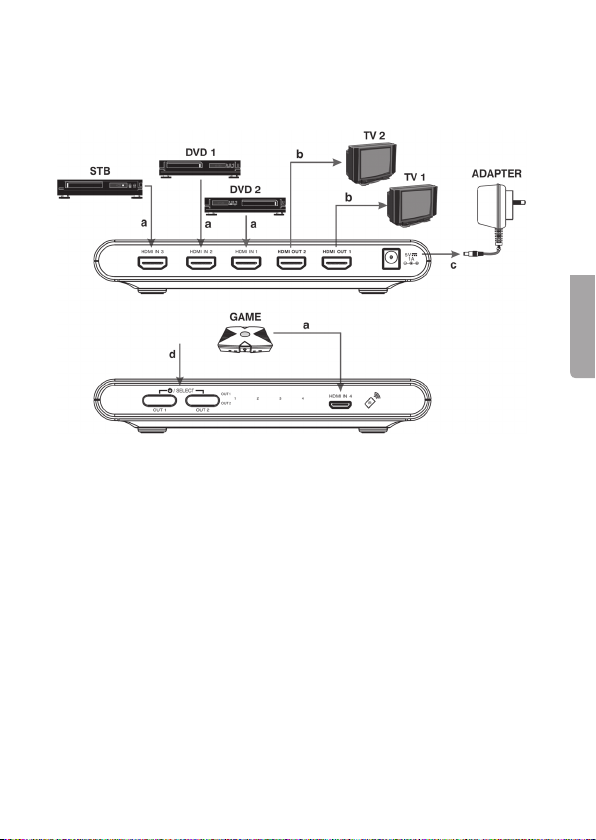

Installation
Inkopplingsexempel
1. Anslut en HDMI-kabel (medföljer ej) mellan utgången på
källenheterna (t.ex. dvd-spelare eller digitalmottagare) och
ingångarna märkt ”HDMI IN (1-4)” på HDMI-växeln.
2. Anslut en HDMI-kabel mellan utgångarna ”HDMI OUT (1-2)” på
HDMI-växeln och teveapparatens HDMI-ingång.
Tips!
Memorera vilken apparat du anslutit till vilken ingång/utgång.
3. Anslut den medföljande batterieliminatorn till
spänningsanslutningen märkt ”5V 1A” och sätt sedan
batterieliminatorn i ett vägguttag.
4. Tryck en gång på någon av knapparna SELECT OUT för att slå
på enheten.

12
13
Svenska
Användning
När anslutningarna är gjorda och enheten slås på börjar enheten au-
tomatiskt att söka efter en ingång med en påslagen apparat anslu-
ten. Indikatorlampan förflyttas mellan ingångarna tills en aktiv ingång
hittas och den lampan för den aktiva ingången förblir tänd.
Välja ingång för HDMI OUT 1
1. Slå på den apparat (t.ex. tv) du anslutit till utgången
”HDMI OUT 1” och välj HDMI som ingång på teven
(se tevens bruksanvisning).
2. Se till att den apparat du anslutit (dvd-spelare etc.)
är påslagen.
3. Tryck en eller flera gånger på SELECT OUT 1 på HDMI-
växeln för att välja den ingång du vill titta på. Indikatorlampan
i den övre raden visar vilken ingång som är aktiverad
för utgång 1.
- Om du slår av apparaten som är ansluten till den aktiva
ingången, övergår enheten automatiskt till sökläget tills en aktiv
ingång hittas.
Välja ingång för HDMI OUT 2
1. Slå på apparaten (t.ex. tv) du anslutit till utgången
”HDMI OUT 2” och välj HDMI som ingång på teven
(se tevens bruksanvisning).
2. Se till att den apparat du anslutit (dvd-spelare etc.)
är påslagen.
3. Tryck en eller flera gånger på SELECT OUT 2 på HDMI-
växeln för att välja den ingång du vill titta på. Indikatorlampan
i den nedre raden visar vilken ingång som är aktiverad
för utgång 2.

14
Svenska
15
- Om du slår av apparaten som är ansluten till den aktiva
ingången, övergår enheten automatiskt till sökläget tills en aktiv
ingång hittas.
Notera:
- När en ingång redan används av en utgång kan denna ingång
inte väljas till den andra utgången.
- Endast en utgång kan vara aktiverad åt gången.
Använda fjärrkontrollen
- Tryck på ON/OFF för att slå på och av växeln.
- Välj önskad ingång med knapparna IN 1 till IN 4.
Stänga av
- Tryck och håll in någon av knapparna SELECT OUT i ca 3
sekunder eller tryck en gång på ON/OFF på fjärrkontrollen för
att stänga av HDMI-växeln.
Skötsel och underhåll
Torka av med en lätt fuktad trasa. Använd aldrig starka rengörings-
medel eller lösningsmedel.

14
15
Svenska
Felsökningsschema
Ingen indikatorlampa tänds
- Kontrollera att batterieliminatorn är korrekt ansluten och att
enheten är påslagen. Tryck en gång på SELECT eller på ON/
OFF på fjärrkontrollen för att slå på enheten.
Ingen bild visas och inget ljud hörs
- Kontrollera att alla kablar är hela och korrekt anslutna.
- Försäkra dig om att dvd-filmen inte är kopierad då HDMI har
kopieringsskydd av typen HDCP (High-bandwidth Digital
Content Protection).
Bilden syns men inget ljud hörs
- Kontrollera att dvd-spelaren eller teveapparaten inte är
inställd på DVI-läget.
- Använd endast HDMI-kablar med nyare version än 1.1.
- Slå av och på enheten en gång för att återaktivera ingången.
HDMI-växeln reagerar inte på fjärrkontrollens signaler
- Kontrollera batteriet och byt det vid behov.
- Se till att inget är i vägen för fjärrkontrollens signaler
och att avståndet inte är för långt mellan fjärrkontrollen
och HDMI-växeln.
Det går inte att välja ingång med SELECT-knapparna
- Kontrollera att knappen går att trycka in korrekt.
- Bryt spänningen genom att dra ur batterieliminatorn en kort
stund och slå därefter på enheten igen.

16
Svenska
17
Avfallshantering
När du ska göra dig av med produkten ska detta ske enligt
lokala föreskrifter. Är du osäker på hur du ska gå tillväga,
kontakta din kommun.
Specifikationer
Antal ingångar 3 st. typ A 19-PIN, 1 st. typ C 19-pin
Antal utgångar 2 st. typ A 19-PIN
Bandbredd, videoförstärkare 2,25 Gbps
Stöd för: 480i, 480p, 576i, 576p, 720p,
1080i, 1080p
VGA, SVGA, SXGA (1280x1024),
UXGA (1600x1200)
Bildfrekvens 24 Hz – 60 Hz
Strömförsörjning 5 V DC, 1 A via medföljande
batterieliminator (230 V AC)
Batterityp, fjärrkontroll 1 x CR2025 (medföljer)

16 17
Norsk
HDMI-veksler med fjernkontroll
Art.nr. 38-2878 Modell HD-4200
Les nøye igjennom hele bruksanvisningen og ta vare på den til sene-
re bruk. Vi reserverer oss mot ev. tekst- og bildefeil, samt forandrin-
ger av tekniske data. Ved tekniske problemer eller andre spørsmål,
ta kontakt med vårt kundesenter (se opplysninger på baksiden).
Sikkerhet
- Produktet må kun repareres av kvalifisert servicepersonell.
- Produktet er kun beregnet for innendørs bruk.
- Ikke åpne dekselet. Farlig spenning ligger ubeskyttet på visse
komponenter inne i produktet. Kontakt med disse kan føre til
elektrisk støt.
- Plasser ikke produktet slik at det kan falle ned i vann eller annen
væske. Still aldri produktet i nærheten av gjenstander, som kan
forårsake at vann eller annen væske skylles over produktet.
Dette gjelder f.eks. blomstervase eller leskedrikk.
- Bruk kun batterieliminator som er beregnet for nettopp
dette apparatet.
Forpakningen inneholder
- HDMI-veksler
- Fjernkontroll
- Batterieliminator
- Bruksanvisning

18
Norsk
19
Knapper og funksjoner
Produktets framside
SELECT OUT 1 / 2 Velger hvilken inngang som skal være aktiv.
1-4 Indikerer hvilken inngang som er aktivert.
HDMI IN 4 En fjerde inngang for enkel tilkobling
av f.eks. TV-spill.
IR Mottaker for fjernkontrollens signaler.
Produktets bakside
HDMI IN (1-3) Innganger for tilkobling av f.eks. DVD-spiller,
digitalmottaker eller TV-spill.
HDMI OUT (1-2) Utganger for tilkobling til TV etc.
5V 1A Tilkobling for batterieliminatorer (5 V DC, 1 A).

18
19
Norsk
Installasjon
Innkoblingseksempel
1. Koble en HDMI-kabel (medfølger ikke) mellom utgangen
på kildeenheten (f.eks. DVD-spiller eller digitalmottaker) og
inngangene merket ”HDMI IN (1-4)” på HDMI-veksleren.
2. Koble en HDMI-kabel mellom utgangen ”HDMI OUT (1-2)” på
HDMI-veksleren og TV-apparatets HDMI-inngang.
Tips!
Husk hvilket apparat du har koblet til de forskjellige
innganger/utganger.
3. Koble den medfølgende batterieliminatoren til
spenningstilkoblingen merket ”5V 1A” og sett deretter
batterieliminatoren i ett vegguttak.
4. Trykk en gang på en av knappene SELECT OUT for å
slå på enheten.

20
Norsk
21
Bruk
Når koblingen er utført og enheten slås på, begynner den auto-
matisk å søke etter en inngang med et påslått apparat tilkoblet.
Indikatorlampen forflyttes mellom inngangene til en aktiv inngang blir
funnet, og lampen for den aktive inngangen forblir tent.
Velg inngang for HDMI OUT 1
1. Slå på det apparatet (f.eks. TV) du har koblet til utgangen ”HDMI
OUT 1” og velg HDMI som inngang på TV-en
(se TV-ens bruksanvisning).
2. Påse at det apparatet du vil se på (TV etc.) er slått på.
3. Trykk en eller flere ganger på SELECT OUT 1 på
HDMI-veksleren for å velge den inngangen du vil se på.
Indikatorlampen i den øvre raden viser hvilken inngang som er
aktivert for utgang 1.
- Dersom du slår av apparatet som er koblet til den aktive
inngangen, går enheten automatisk over til søkemodus til en
annen aktiv inngang blir funnet.
Velg inngang for HDMI OUT 2
1. Slå på det apparatet (f.eks. TV) du har koblet til utgangen
”HDMI OUT 2” og velg HDMI som inngang på TV-en (se TV-ens
bruksanvisning).
2. Påse at det apparatet du vil se på (DVD-spiller etc.) er slått på.
3. Trykk en eller flere ganger på SELECT OUT 2 på
HDMI-veksleren for å velge den inngangen du vil se på.
Indikatorlampen i den nedre raden viser hvilken inngang som er
aktivert for utgang 2.
