Delta AMBIS User manual

AMBIS
Industrial WarehouseParking Work Area
Parking Industrie Entrepôt Zone d’activités
25 mm
0.5-2.5 mm²
8
Max.
N: Blue
L: Brown
Ø 6.8-10.1
1

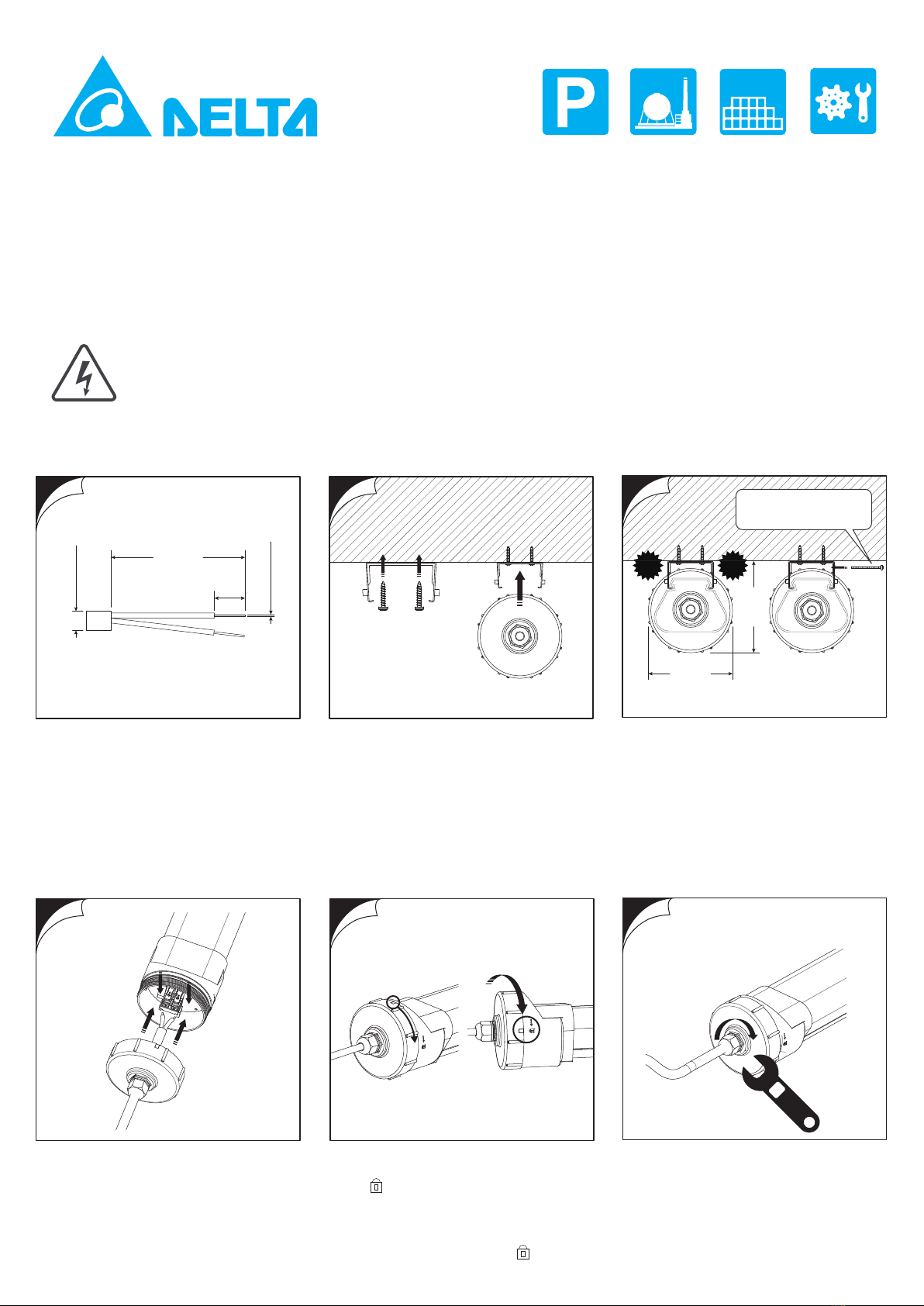

Insert the L/N wire to connector by pressing
on push-button. The correct connection of L
and N is mandatory.
N: Blue
L: Brown
Insérez les fils L (phase, marron) et N
(neutre, bleu) en appuyant légèrement sur
le bouton poussoir du connecteur.
Assurez-vous de ne pas inverser L et N.
N: Bleu
L: Brun
5
Tighten the end cap clockwise. Make sure
the position mark on the cap turned to the
LOCK position.
Serrez le bouchon en tournant dans le sens
horaire. Assurez-vous que l'indicateur de
position sur le bouchon soit en position
verrouillée (ali-gné avec LOCK )
4
N: Bleu
L: Brun
Requirements of cable.
(H05RN-F, 1.5mm² conductor)
Câble (H05RN-F, 1.5mm² conducteur).
Tighten the cable gland clockwise (Torque
18~21kgf-cm). Observe correct cable
routing to prevent the ingress of moisture.
Serrez le bouchon d'extrémité et le
presse-étoupe dans le sens des aiguilles d'une
montre (Torque 18~21kgf-cm). Assurez-vous
que le câble est correctement positionné afin
d'éviter toute intrusion d'humidité.
19
6
Installation Manual
CAUTION
Risk of electric shock
Risque d’électrocution
GB The light source contained in this
luminaire shall only be replaced by the
manufacturer or his service agent or a
similar qualified person.
Manuel d’installation
FR La source de lumière présente dans ce luminaire ne peut être
remplacée que par le constructeur ou ses agents de service, ou le
personnel strictement habilité.
Pour toute maintenance ou contrôle, utiliser uniquement des pièces
d'origine. Si un luminaire est modifié, la personne responsable de la
modification sera considérée comme le fabricant. Le fabricant
décline toute responsabilité pour les dommages causés par une
utilisation ou une application inappropriée. Afin de ne pas dégrader
le luminaire avec des produits chimiques, utiliser de produits de
nettoyage qui conviennent pour la matière plastique. Si le luminaire
est réinstallé, utiliser de nouveaux crochets de fixation. Pour les
installations à l’extérieur, un abris est nécessaire pour
protéger les appareils des projections d'eau directes et
d’une exposition au soleil. Utiliser des étriers anti-vandalismes pour
un montage mural. Pour une utilisation dans un environnement où
aucune accumulation inhabituelle de poussière n’est attendue.
During overhaul/maintenance only use original
parts. If any luminaire is subsequently modified,
the person responsible for the modification shall be
considered the manufacturer. The manufacturer
bears no liability for damage cause by
inappropriate use or application. Due to problems
with chemical resistance, choose cleaning
materials which are suitable for plastic. If the
luminaire is re-installed, new bracket clamps are
required. For outdoor applications, coverings are
needed to protect the luminaire from direct
water effects and exposure to the sun.
Using anti-vandalism brackets for wall mounting.
For use in environments where no unusual
accumulation of dust is expected.
Mount the brackets to ceiling by proper
screw anchors and fasteners.
Brackets should near end caps
Push the luminaire upward toward the brackets and
make sure to hear a “click” to ensure it is fixed well.
For anti-vandalism accessory bracket, please also
fasten the M4 screws sideways into the brackets to
lock the luminaire.
Posez les supports au plafond avec les vis
et les attaches prévues à cet effet. Le
support doit étre proche des bouchons.
Poussez le luminaire vers le haut vers les
supports et assurez-vous d'entendre un "clic"
pour s'assurer qu'il est bien fixé.
Pour le support d'accessoire anti-vandalisme,
veuillez également fixer les vis M4 latéralement
dans les supports pour verrouiller le luminaire.
Screw Anchors
23
Optional safety bracket
with M4 screws
89 mm
82 mm
Click Click
built-in ON/OFF sensor
avec détection intégrée et luminaire

Schematic diagram of installation loop.
AC input
Schéma de principe d’une d'installation en série.
Courant d’entrée
Delta Electronics Europe
Zandsteen 15
2132 MZ Hoofddorp, The Netherlands
TEL: [phone]
FAX: [phone]
For more product information and sales inquiries,
please contact [e-mail]
www.delta-emea.com/ledlighting
1
2
(EN & FR)
44*30*23 mm
(L * l * H)
Dimensions
Quantité
2PCS
Quantity
Accessoires
Standard
Accessories
Standard
Optionnel
Optional
01
02
Désignation
Metal Bracket
Designation
Support de fixation
Support de fixation
anti-vandalisme
Anti-Vandalism
Bracket
Utilisation
Accessory USE
Ceiling mounted
Montage plafond
Ceiling mounted
with anti-vandalism
Montage plafond avec
fonction anti-vandalisme
Cable
Output
* : Brackets should near end caps
* : Le support doit étre proche des bouchons.
Cable
Sortie
Matériaux
SUS304
(support)
Material
SUS304
SUS316L
(bracket)
SUS304 for
M4 Screw
(vis M4)
N: Blue
L: Brown
N: Bleu
L: Brun
(Rester seul)
(Option: AC output for looping other ON/OFF luminaires)
AC output Load Capacity : 200W
RemoteControl
Télécommande
Button
Touche
Remarks
Instructions
Press “ON/OFF” button, the light goes to constant on or
constant off mode, the sensor is disabled. Press “Reset”
button to quit from this mode.
Appuyez sur la touche « ON/OFF », la lumière reste en
mode allumée ou éteinte, le capteur est désactivé
Press “Reset” button, all parameters are the same as
the DIP switch settings.
Appuyez sur la touche « Reset », tous les paramètres se
réinitialisent au réglage usine
Note: Sensitivity / Hold time / Daylight sensor can be adjusted by
pressing the corresponding button. The latest setting will stay
valid.
Remarque: Sensibilité/ Temps de maintien / Capteur de lumière du
jour peuvent être réglés en appuyant sur le bouton correspondant.
Le dernier réglage restera valide.
ON
OFF
Reset
