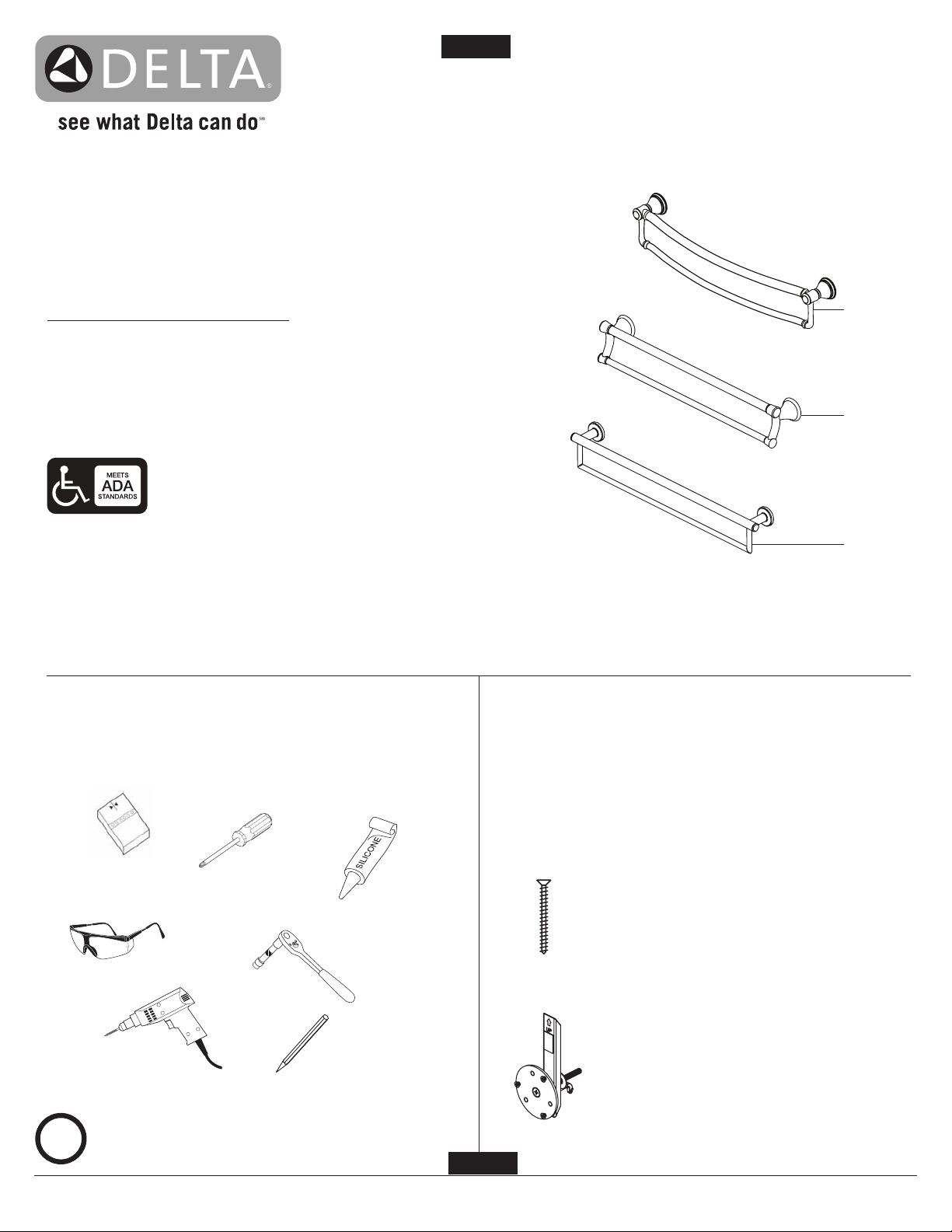

Delta 41319 Series User manual

1
5/16/2018
102827
102827
You may need
Usted puede necesitar
Articles dont vous pouvez avoir besoin:
Parts and Hardware Included
Piezas y hardware incluidos
Pièces et matériel inclus
Set of Mounting Hardware
Six (6) #10 x 2-1/2” Wood Screws
Juego de Herramientas de Instalación
Seis (6) #10 x 2-1/2” Tornillos de Madera
Set de Matériel de Montage
Six (6) Vis à Bois #10 x 2-1/2”
Wall Anchor (1)
Anclaje de pared (1)
Ancrage mural (1)
ADA COMPLIANT GRAB BAR WHEN
INSTALLED PER THE ACCESSIBILITY
GUIDELINES OF THE ACT.
ADA DE CUMPLIMIENTO CON
LA BARRA DE AGARRE AL
INSTALARSE SEGÚN LAS PAUTAS DE
ACCESIBILIDAD DE LA ACT.
BARRE D’APPUI CONFORME ADA
LORSQU’ELLE EST INSTALLÉE
PAR LES DIREC TIVES SUR
L’ACCESSIBILITÉ DE L’OPÉRATION.
102827 Rev. A
Write purchased model number here.
Escriba aquí el número del modelo comprado.
Inscrivez le numéro de modèle ici.
p Specify Finish
Especifíque el Acabado
Précisez le Fini
TOWEL BAR WITH ASSIST BAR
TOALLERO CON BARRA DE ASIS-
TENCIA
BARRE DE SERVIETTE AVEC LA
BARRE D'ASSISTANCE
41319▲
41419▲
41519▲
Models/Modelos/Modèles
24" - 41319▲
24" - 41419▲
24" - 41519▲
Series/Series/Seria
www.deltafaucet.com
1-800-345-DELTA (3358)
[email protected]
?
1
2102827 Rev. A

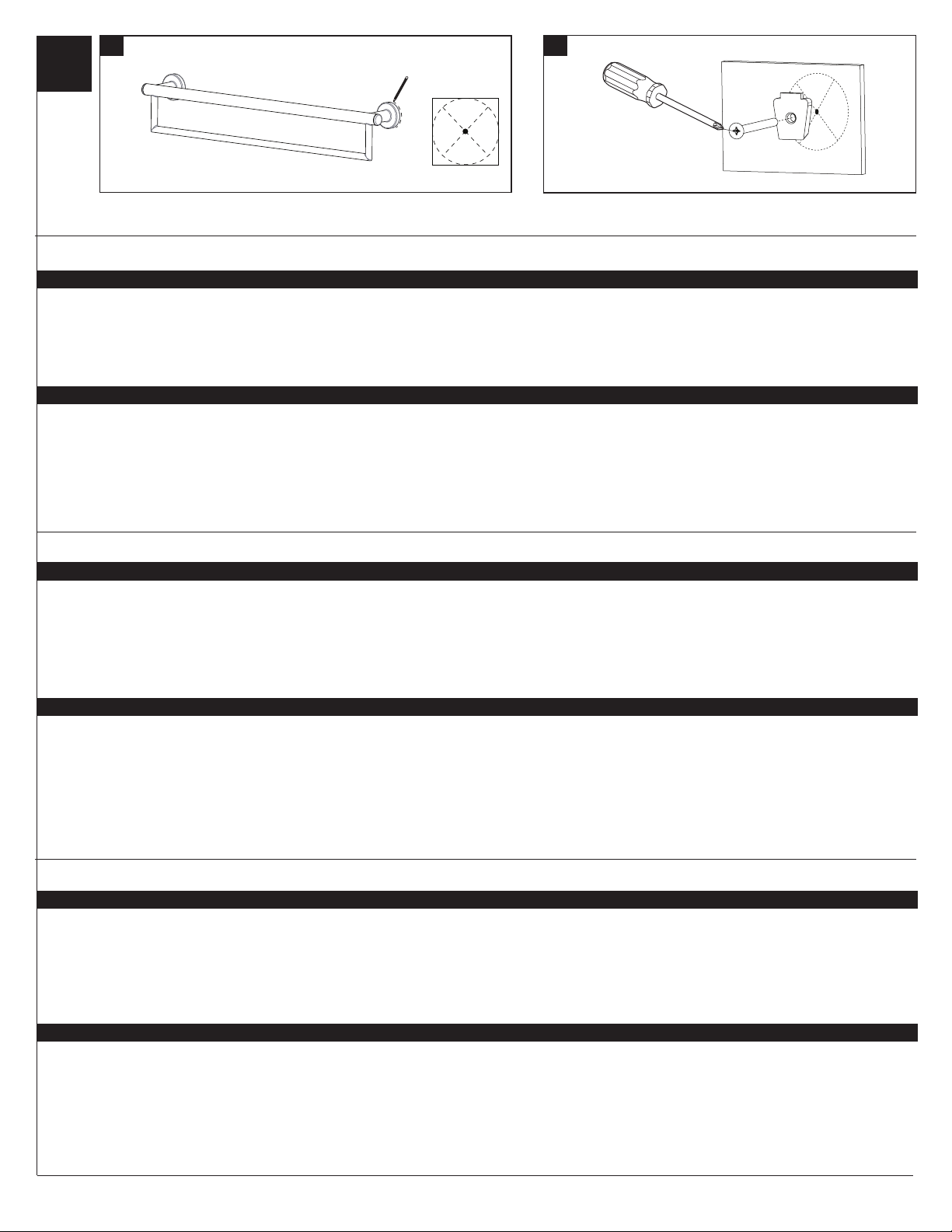

A. B.
6. Put on safety glasses before starting.
7. Use the 3/8-inch power drill and 7/64-inch drill bit to drill all holes into the wall and wood wall stud(s) at the marked positions. NOTE: If installing Grab Bar
over ceramic tiles, the 1/4-inch carbide tip drill bit will be needed for drilling through the tile, in order to prevent damage to the tiles. Drill pilot holes through
the tiles by using a 1/4-inch carbide tip drill bit. Once a hole has been drilled through the ceramic tiles, use the 7/64-inch drill bit to drill a pilot hole in the
wood wall stud itself.
8. Attach Assist Bar mounting bracket to the wall with 1/4-inch x 2-1/2 Hex head lag screw. DO NOT COMPLETELY TIGHTEN. (Fig. 1B)
9. Repeat on opposing side of wall. Then tighten securely.
PRIOR TO INSTALLATION:
AVANT D'INSTALLER:
STUD-MOUNTING DIRECTIONS:
INSTRUCTIONS DE MONTAGE DU GOUJON:
1. Remove grab bar & components from packaging.
2. Determine desired installation location and orientation. For stud-mounted installations, use a stud nder to verify locations of studs.
3. Place product against wall at desired location. If mounting product vertically or horizontally, use a level to verify that product is properly oriented.
4. Use a pencil and mark the centers on each side of the product for the mounting locations. (Fig. 1A)
5. Location: A stud nder should be used to verify if there are any studs behind the marked locations. Install the product using the stud-mounting directions if a
stud is available. If a stud is not located within the area where the supplied anchor will be installed then use the non-stud mounting instructions.
1. Retirez les produits et les pièces de l'emballage.
2. Localisez le produit et déterminez l'endroit où vous voulez l'installer.
3. Placez le produit à l'emplacement désiré sur le mur et vériez que le produit est à niveau.
4. À l'aide d'un crayon, marquez le centre des emplacements de montage de chaque côté du produit. (Fig.1A)
5. Emplacement : À l'aide d'un détecteur de montants, vériez qu'il n'y a aucun montant derrière les emplacements marqués. Si vous trouvez un montant
installez le produit à l'aide des instructions de montage sur montant. Si vous ne localisez aucun montant dans la zone où l'ancrage doit être installé, suivez
les instructions ci-dessous.
1. Retire las piezas y los productos del empaque.
2. Determine dónde quiere instalar la barra de soporte.
3. Coloque el producto sobre la pared en la ubicación deseada y verique que el producto esté a nivel.
4. Con un lápiz marque los centros de las posiciones de agujeros de montaje de un extremo. (Fig. 1)
5. Ubicación: utilice un localizador de montantes para vericar que no hayan montantes detrás de las ubicaciones marcadas. Si hay un montante disponible,
instale el producto usando las instrucciones de instalación con montante. Si no hay un montante en el área de instalación del anclaje de pared, prosiga con
las instrucciones siguientes.
6. Póngase gafas de seguridad antes de empezar.
7. Use el taladro eléctrico de 0,95 cm (3/8") y la broca de 0,28 cm (7/64") para taladrar todos los agujeros en la pared y en los montantes de madera de la
pared en las posiciones marcadas. NOTA: Si instala la barra de soporte sobre baldosas de cerámica, la broca con punta de carburo de 0,64 cm (1/4") serán
necesarias para taladrar a través de las baldosas, para prevenir que se dañen. Taladre agujeros guía a través de las baldosas de cerámica usando una
broca con punta de carburo de 0,64 cm (1/4"). Una vez un agujero ha sido taladrado a través de la baldosa, use la broca de 0,28 cm (7/64") para taladrar un
agujero guía en el propio montante de pared.
8. Fije la abrazadera de montaje de la Barra de Apoyo a la pared con el tirafondo de cabeza hexagonal 1/4 x 2-1/2. NO APRIETE POR COMPLETO. (Fig. 1B)
9. Repita en la oposición a lado de la pared. Apriete rmemente.
ANTES DE LA INSTALACIÓN:
DIRECCIONES MONTADAS EN LOS MONTANTES:
6. Mettez des lunettes de sécurité avant de commencer.
7. Utilisez la perceuse électrique de 0,95 cm (3/8") et un foret de 0,28 cm (7/64") pour faire tous les trous dans le mur et montants de cloison aux emplacements marqués.
REMARQUE: Si vous installez la barre d'appui sur des carreaux de céramique, le foret à pointe de carbure de 0,64 cm (1/4") seront nécessaires pour trouer les carreaux sans les
endommager. Faire des avants trous dans les carreaux de céramique à l'aide d'un foret à pointe de carbure de 0,64 cm (1/4"). Une fois que le trou a été percé dans le carreau de
céramique, utilisez le foret de 0,28 cm (7/64") pour faire un avant trou dans le montant de cloison en bois.
8. Attachez le support de xation de la barre d'assistance au mur avec le tire-fond à tête hexagonale 1/4 po x 2-1/2. NE SERREZ PAS COMPLÈTEMENT. (Fig 1B)
9. Répétez l'opération pour le côté opposé. Bien serrer.
102827 Rev. A
3
A.
A.
A.
A.
B.
B.
B.
B.
1. Put on safety glasses before starting.
2. Use the one-inch drill bit or hole saw to drill a one-inch hole precisely at marked ange center point from the previous step. NOTE: If installing the
product over ceramic tile or other hard surface the carbide tip drill bit or hole saw will be needed.
3. Clean the wall surface of any dust or debris.
4. Place the ange plate on the wall and rotate to the correct angle to align the holes on the grab bar at the desired position. Once the location and
angle is aligned, place a mark at the top of the ange plate to note the upward direction. Next, peel and remove (1) piece of protective strips from
the circle piece of tape. Place the tape on the end of the arm and adhere the arm with the bar in the upward direction to the back side of the ange
plate. *It is important the arm always be upright.*
5. Peel and remove (1) piece of protective strips from tape on the supplied wall anchor brace bar. The tape is necessary to allow the supplied wall
anchor brace bar to adhere to the back side of the wall for placement. (This will ensure that the bar will stay upright during installation.)
6. Get supplied anchor, ip the bar downward at the end of the arm. The bar should be tilted up only slightly.
DO NOT install supplied wall anchors into wallboard less than
½” or greater than 2 ½” thick.
DO NOT install supplied wall anchors into wallboard that has
been subjected to water damage or decay.
DO NOT install supplied wall anchors into a wood stud.
NOTE: Opposing end will need to be mounted using the Stud
Mounting Directions in Section A, steps 4-6. It is suggested to
locate and mark opposing stud end.
NO instale los anclajes de pared suministrados en tableros de pared de menos de ½" o más de 2 ½" de grosor.
NO instale los anclajes de pared suministrados en un tablero de pared que haya sido dañado o deteriorado por el agua.
NO instale los anclajes de soportes de pared suministrados en los montantes de madera.
NOTA: El extremo opuesto necesitará montarse usando las instrucciones para la instalación en montantes en la Sección A, pasos 4-6. Se sugiere ubicar y
marcar el extremo del montante opuesto
1. Póngase los anteojos de seguridad antes de comenzar.
2. Utilice la broca de una pulgada o la sierra de oricios para perforar con precisión un agujero de una pulgada en el punto central de la brida marcado
en el paso anterior.NOTA: Si se instala el producto sobre baldosas de cerámica u otra supercie dura, necesitará la broca de punta de carburo o la
sierra para agujeros.
3. Limpie la supercie de la pared de cualquier polvo o residuos.
4. Coloque la placa de la brida en la pared y gírela al ángulo correcto para alinear los oricios de la barra de apoyo en la posición deseada. Una vez
que la ubicación y el ángulo estén alineados, coloque una marca en la parte superior de la placa de la brida para marcar la dirección hacia arriba.
A continuación, pele y quite (1) un trozo de tiras protectoras de la pieza circular de la cinta. Coloque la cinta en el extremo del brazo y adhiera el
brazo con la barra en la dirección ascendente hacia la parte posterior de la placa de la brida. El brazo debe quedar sentado dentro del anillo.* Es
importante que el brazo siempre esté en posición vertical. *
5. Pele y quite (1) un pedazo de tiras protectoras de la cinta en la barra suministrada del soporte del anclaje de la pared. La cinta es necesaria para
permitir que el anclaje de pared de la barra de apoyo suministrada se adhiera a la parte posterior de la pared para su colocación. (Esto asegurará
que la barra se mantenga erguida durante la instalación.)
6. Encuentre el ancla suministrada, mueva la barra hacia abajo en el extremo del brazo. La barra debe inclinarse ligeramente.
N’INSTALLEZ PAS les ancrages muraux fournis dans un revêtement mural ayant moins de 1/2 po ou plus de 2 1/2 po d’épaisseur.
N’INSTALLEZ PAS les ancrages muraux fournis dans un revêtement mural endommagé par l’eau ou pourri.
N’INSTALLEZ PAS les ancrages muraux fournis dans un montant en bois.
NOTE : Les extrémités opposées doivent être montées conformément aux instructions de montage dans un montant qui gurent à la section A, étapes 4 à 6.
Il est recommandé de trouver et de marquer les extrémités opposées sur les montants.
1. Mettez des lunettes de sécurité avant de commencer.
2. Au moyen d’un foret ou d’un emporte-pièce 1 po, percez un trou d’un pouce exactement là où se trouve le point central de la collerette marqué à
l’étape précédente. NOTE : Si vous installez le produit sur des carreaux de céramique ou toute autre surface dure, vous aurez besoin du foret à
pointe de carbure ou d’une scie cylindrique.
3. Enlevez la poussière ou les débris de la surface du mur.
4. Placez la plaque de la collerette contre le mur et tournez-la de sorte que les trous dans la barre d’appui soient orientés correctement. Une fois que
les trous dans la barre d’appui sont bien orientés, faites une marque au haut de la plaque de la collerette pour indiquer qu’il s’agit du côté supérieur.
Enlevez ensuite la pellicule protectrice (1) de la pièce circulaire du ruban adhésif. Placez le ruban contre l’extrémité du bras et faites adhérer le bras
avec le renfort orienté vers le haut à l’endos de la plaque de la collerette. Le bras doit s’appuyer à l’intérieur de l’anneau. *Le bras doit toujours être
en position verticale.*
5. Enlevez la pellicule protectrice (1) du ruban adhésif sur le renfort de l’ancrage mural fourni. Le ruban permet au renfort de l’ancrage mural fourni de
bien adhérer à l’endos du mur pendant la mise en place. (De cette façon, on s’assure que le renfort reste en position verticale pendant l’installation).
6. Prenez l’ancrage fourni, faites pivoter le renfort vers le bas à l’extrémité du bras. Le renfort doit être légèrement incliné vers le haut, sans plus.
1. Hold the ange of the supplied anchor and insert the bar into the wall. The bar should have the “UP” arrow pointing upward when installing into the
wall.
2. Once the bar is completely inside the wall, pull outward/back on the ange and ensure the bar tilts upward behind the wall and straightens upright.
The bar should be resting on the back side of the wall and pointing upward with the longest side at the top.
1. Sujete la brida del anclaje suministrado e inserte la barra en la pared. La barra debe tener la echa "UP” o “ARRIBA" apuntando hacia arriba cuando
se instala en la pared.
2. Una vez que la barra esté completamente dentro de la pared, hale hacia fuera/hacia atrás de la brida y asegúrese de que la barra se incline hacia
arriba detrás de la pared y quede recta en posición vertical. La barra debe estar apoyada en la parte trasera de la pared y apuntando hacia arriba
con el lado más largo en la parte superior.
1. Maintenez la collerette de l'ancrage fourni en place et introduisez le renfort dans le mur. La èche indiquant le « HAUT » sur le renfort doit être
orientée vers le haut lors de l'installation sur le mur.
2. Une fois le renfort complètement introduit dans le mur, tirez la collerette vers l'extérieur et assurez-vous que le renfort se redresse puis se stabilise
à la verticale derrière le mur. Le renfort doit s'appuyer contre l'arrière du mur en pointant vers le haut, sa partie la plus longue au sommet.
2
WALL ANCHOR MOUNTING DIRECTIONS
WALL ANCHOR MOUNTING DIRECTIONS
INSTRUCCIONES PARA EL MONTAJE DEL ANCLAJE DE PARED
INSTRUCTIONS POUR L’INSTALLATION DE L’ANCRAGE MURAL
1/2"~2 1/2"
13mm~64mm

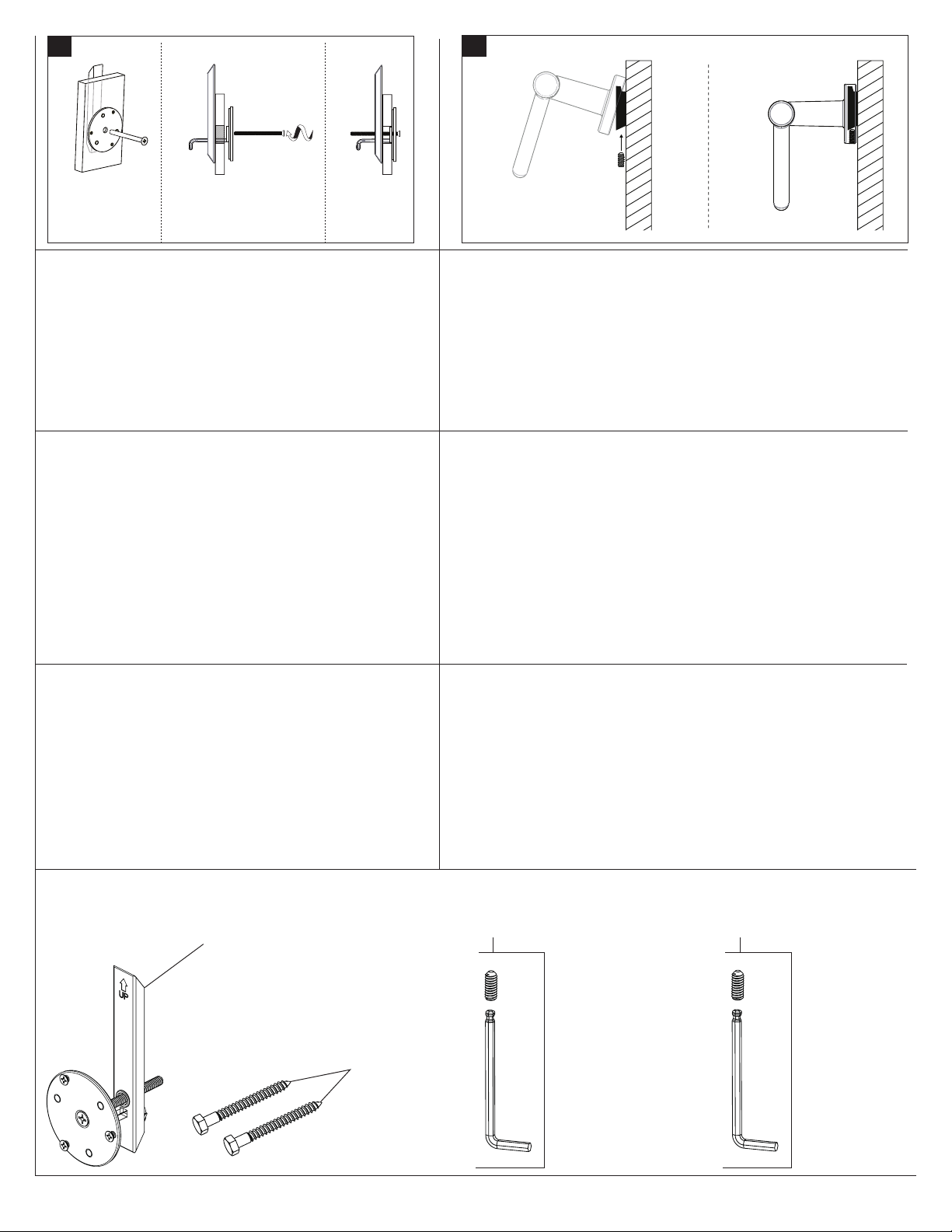

C. D.
102827 Rev. A
4
1. Hold on tightly to the ange and keep pressure on the bar
behind the wall to ensure that the bar stays upright with the
longest part of the bar pointing upward. The bar behind the wall
must always be upright and the longest part must be pointing
upward for the anchor to perform properly.
2. As you hold the ange and apply pressure to the bar by pulling
outward, insert a 3” machine screw into the center hole of the
ange. Then align the machine screw with the threaded insert in
the bar and tighten until the ange plate is ush against the wall.
Ensure ange is secure against wall without any movement.
Attach Assist Bar onto mounting bracket and secure with the provided 10-24 X 1/2”
Socket Set Screw. Repeat for opposing side.
Note: Make sure the thread holes of installed anchor align with
the pencil screw hole mark on wall.
OBSERVACIONES: Asegúrese de que los hilos de rosca del
anclaje instalado se alinean con el agujero de tornillo de lápiz
marcado en la pared.
Note : Assurer que les trous letés de l'ancrage installé soient
alignés avec la marque du trou de vis du crayon au mur.
Attachez la barre d'assistance sur le support de xation et xez-la avec la vis sans
tête à six pans creux 10-24 x 1/2 po. Répétez l'opération pour le côté opposé.
Fije la Barra de Apoyo a la abrazadera de montaje, y asegúrela con el tornillo sin
cabeza de hueco hexagonal 10-24 x 1/2". Repita para el otro extremo.
1. Sujete rmemente la brida y mantenga la presión sobre la barra
detrás de la pared para asegurarse de que la barra permanece
en posición vertical con la parte más larga de la barra
apuntando hacia arriba. La barra detrás de la pared siempre
debe estar en posición vertical y la parte más larga debe estar
apuntando hacia arriba para que el anclaje funcione
correctamente.
2. Mientras sujeta la brida y aplica presión a la barra halando hacia
afuera, inserte un tornillo de 3" en el oricio central de la brida.
A continuación, alinee el tornillo de la máquina con la inserción
roscada en la barra y apriétela hasta que la placa de la brida
esté alineada contra la pared. Asegúrese de que la brida esté
segura contra la pared sin ningún movimiento.
1. Tenez fermement la collerette et maintenez la pression contre
l'arrière du mur pour vous assurer que le renfort reste à la
verticale, sa partie la plus longue au sommet. Le renfort contre
l’arrière du mur doit toujours être à la verticale et sa partie la
plus longue doit pointer vers le haut, pour que l'ancrage soit
utilisable.
2. Alors que vous tenez la collerette et faites pression sur le renfort
en tirant vers l'extérieur, insérez une vis à métaux de 3 po dans
le trou central de la collerette. Ensuite, alignez la vis de la
machine avec l'insert leté dans la barre et serrez jusqu'à ce que
la plaque de bride soit au ras du mur. Assurez-vous que la bride
est bien xée contre le mur sans aucun mouvement.
RP72402
Hollow-Wall Anchor
Anclaje de Pared Hueca
Ancrage par mur creux
RP100073
Head lag screw
Replacement Parts:
Piezas de Repuesto:
Pièces de rechange :
RP100074
For 41319, 41519
Set Screw & Allen Wrench 2.4 mm
Tornillo de Ajuste y Llave Allen, 2.4 mm
Vis et Clé Allen, 2.4 mm
RP100113
For 41419
Set Screw & Allen Wrench 2.4 mm
Tornillo de Ajuste y Llave Allen, 2.4 mm
Vis et Clé Allen, 2.4 mm
5102827 Rev. A
• DO NOT install this product without rst reading and understanding this instruction sheet. If you are unable to understand these Warnings and Instructions,
contact a professional or technical personnel for assistance before attempting to install this product - otherwise, injury may occur.
• After ANY adjustments, repair or service and BEFORE use, make sure that all attaching hardware is tightened securely.
• Assist Bars add security for bath and commode areas if attached as instructed. Location, size, and angle of bars should be determined by a qualied professional to provide optimum safety
and function.
• Use EXTREME caution on wet tub or oor surfaces.
• Users with limited physical capabilities should be supervised or assisted in bath and commode areas, even when using Assist Bars.
• This Assist Bar can provide support and increased stability for an individual weighing up to 500 pounds. Assist Bars are NOT designed to support the total weight of an individual. Use the bar for
assistance ONLY.
• Be sure Assist Bars are correctly and securely installed. NEVER use Assist Bars if any looseness is noted.
MISES EN GARDE ET AVERTISSEMENTS DE SÉCURITÉ :
• NE PAS installer ce produit avant d'avoir lu et compris cette che d'instructions au préalable. Si vous ne comprenez pas ces avertissements et instructions,
contactez un professionnel ou un technicien pour obtenir de l'aide avant d'essayer d'installer ce produit, an d'éviter tout risque de blessure.
• Après TOUT réglage, réparation ou entretien et AVANT utilisation, assurez-vous que toutes les pièces de xation sont bien serrées.
• Les barres d'appui ajoutent de la sécurité dans la salle de bain et à la toilette si elles sont installées conformément aux instructions. L'emplacement, la taille et
l'angle des barres devraient être déterminés par un professionnel qualié pour offrir une sécurité et une fonctionnalité optimales.
• Soyez TRÈS PRUDENT dans une baignoire ou sur un parterre mouillés.
• Les utilisateurs avec des capacités physiques limitées devraient être surveillés ou aidés lorsqu'ils les utilisent la baignoire ou la toilette même avec des barres d'appui pour résidence.
• Cette barre d'appui pour résidence peut offrir un soutien et une plus grande stabilité à une personne pesant un maximum de 226 kg (500 lb). Les barres d'appui
NE sont PAS conçues pour supporter tout le poids d'une personne. N'utilisez la barre d'appui QUE pour vous aider.
• Assurez-vous que les barres d'appui sont installées correctement et solidement xées. NE JAMAIS utiliser une barre d'appui si vous remarquez un mou.
ADVERTENCIAS DE SEGURIDAD:
• NO instale este equip sin antes leer y entender la hoja de instrucciones. Si usted no puede entender estas advertencias e instrucciones, contacte a un profesional de lasalud, a un vendedor, o al
personal técnico para asistencia antes de intentar instalar este equipo - de otra manera, podrían ocurrir lesiones.
• Luego de CUALESQUIERA ajustes, reparaciones o servicios y ANTES de usar, asegúrese de que todos los accesorios de acoplamiento estén apretados rmemente.
• Las barras de apoyo aumentan la seguridad en áreas de tinas, duchas e inodoros si se acoplan como se instruye. La ubicación, el tamaño y el ángulo de las barras deben ser determinados por un
profesional calicado para proveer óptima seguridad y funcionalidad.
• Tome precauciones EXTREMAS en tinas o pisos mojados.
• Usuarios con capacidades físicas limitadas deben ser supervisados o ayudados en las áreas de tinas, duchas e inodoros, aun cuando estén usando barras de apoyo.
• Esta barra de apoyo puede proveer apoyo y mayor estabilidad para un individuo que pese hasta 500 libras (226 Kg). Las barras de apoyo NO están diseñadas para apoyar todo el peso de un
individuo. Use la barra para apoyo ÚNICAMENTE.
• Asegúrese de que las barras de apoyo estén correcta y rmemente instaladas. NUNCA use las barras de soporte si nota que están ojas.
GRAB BAR MAY NOT PROVIDE DESIGNED AMOUNT OF SUPPORT UNLESS THESE
INSTALLATION INSTRUCTIONS ARE STRICTLY FOLLOWED. For proper installation, at least one
end of Grab Bar MUST be positioned over a wall stud. For solid support, at least two (2) of the three
(3) screws on the end of the Grab Bar MUST go through the wallboard or tile and be tightly secured
into the wall stud. Given standard stud sizes, only two (2) of the three (3) screws may screw into the
wall stud. Grab Bar may be installed vertically, horizontally or at an angle, so long as at least two
(2) of the three (3) mounting screws on one end of the Grab Bar are secured into a wall stud (see
Figure 1). Locate the wall stud(s) behind the wall before beginning installation (a stud nder can be
obtained from a hardware store).
LA BARRE D'APPUI POUR RÉSIDENCE POURRAIT NE PAS FOURNIR LE SOUTIEN POUR
LEQUEL ELLE A ÉTÉ CONÇUE SI CES INSTRUCTIONS D'INSTALLATION NE SONT PAS
STRICTEMENT SUIVIES. Pour une installation correcte, au moins une des extrémités de la barre
d'assistance DOIT être positionnée sur un poteau d'ossature murale. Pour un appui solide, au
moins deux (2) des trois (3) vis à l'extrémité de la barre d'appui DOIVENT passer au travers du
panneau mural ou des carreaux et être solidement xé au montant de cloison. Étant donné la taille
normale des montants, seulement deux (2) des trois (3) vis peuvent être vissées sur le montant
mural. La barre d'appui peut être installée verticalement, horizontalement ou obliquement, tant
qu'au moins deux (2) des trois (3) vis de montage d'une extrémité de la barre d'appui sont xées
dans un poteau d'ossature murale (Fig. 1). Localisez les montants de cloison avant de commencer
l'installation (vous pouvez acheter un localisateur de montant dans une quincaillerie).
LA BARRA DE SOPORTE PODRÍA NO PROVEER LA CANTIDAD DE APOYO PARA LA QUE
ESTÁ DISEÑADA AL MENOS QUE ESTAS INSTRUCCIONES DE INSTALACIÓN SEANSEGUIDAS
ESTRICTAMENTE. Para su instalación adecuada, por lo menos un extremo de la Barra de Apoyo
DEBE estar posicionado sobre un montante en la pared. Para un apoyo sólido, por lo menos dos (2)
de los tres (3) tornillos en el extremo de la barra de soporte DEBEN atravesar el panel o la baldosa
y estar fuertemente sujetos al montante de pared. Dados los tamaños estándar de los montantes,
sólo dos (2) de los tres (3) tornillos podrán atornillarse en el montante de pared. La Barra de Soporte
puede instalarse verticalmente, horizontalmente o en ángulo, siempre y cuando por lo menos dos
(2) de los tres (3) tornillos de montaje en un extremo de la Barra de Soporte estén asegurados en
un montante de pared (Fig. 1). Ubique los montantes de pared detrás de la pared antes de iniciar la
instalación (un detector de vigas puede conseguirse en una ferretería).
THE FOLLOWING STEPS REQUIRE DRILLING INTO THE WALL. When drilling into the
wall, exercise care to avoid any electrical wiring or plumbing that may be located behind the
wall. Damaged electrical wiring can cause electrical shock and/or re. Since older homes do
not always fall in line with current housing codes and requirements, know where internal wall
wiring is located so that no wires will interfere with your installation. PROPER INSTALLATION
IS EXTREMELY IMPORTANT. IF IN DOUBT, INSTALLATION SHOULD BE DONE BY A
QUALIFIED PROFESSIONAL.
LES ÉTAPES SUIVANTES NÉCESSITENT DE PERCER DES TROU DANS LE MUR. Lorsque
vous percez le mur, faites attention d'éviter tout conduit électrique ou plomberie qui pourraient
se trouver derrière le mur. Des fils électriques endommagés peuvent provoquer un choc
électrique et/ou un incendie Puisque les maisons anciennes ne respectent pas toujours les
exigences et les codes d'habitation actuels, sachez où passent les ls
électriques à l'intérieur du mur de sorte qu'ils n'interfèrent pas avec votre installation. UNE
INSTALLATION CORRECTE EST EXTRÊMEMENT IMPORTANTE. SI VOUS AVEZ DES
DOUTES, L'INSTALLATION DEVRAIT ÊTRE FAITE PAR UN PROFESSIONNEL QUALIFIÉ.
LOS SIGUIENTES PASOS REQUIEREN TALADRADO EN LA PARED.
Cuando taladre en la pared, tenga el cuidado de evitar cualquier cableado eléctrico dañado
puede causar choque eléctrico y/o incendio. Ya que las casas más viejas no siempre
están construidas conforme a los códigos y requerimientos para viviendas actuales,
averigüe dónde está localizado el cableado interno para que ningún cable interera con
su instalación. LA INSTALACIÓN ADECUADA ES EXTREMADAMENTE IMPORTANTE.
EN CASO DE DUDA, LA INSTALACIÓN DEBIERA SER HECHA POR UN PROFESIONAL
CALIFICADO.
WARNING
ATTENTION
ADVERTENCIA
102827 Rev. A
6
©
2018 Masco Corporation of Indiana
Parts and Finish
All parts and finishes of this Peerless
®
accessories are warranted to the original consumer
purchaser to be free from defects in material and workmanship for as long as the original consumer
purchaser owns the home in which the accessory was first installed or, for commercial users, for
five (5) years from the date of purchase.
What We Will Do
Peerless Faucet Company will repair or replace, free of charge, during the applicable warranty
period, any part or finish that proves defective in material and/or workmanship under normal
installation, use and service. If repair or replacement is not practical, Peerless Faucet Company
may elect to refund the purchase price in exchange for the return of the product. These are your
exclusive remedies.
What Is Not Covered
Any labor charges incurred by the purchaser to repair, replace, install or remove this product are
not covered by this warranty. Peerless Faucet Company shall not be liable for any damage to the
faucet resulting from reasonable wear and tear, misuse, abuse, neglect or improper or incorrectly
performed installation, maintenance or repair, including failure to follow the applicable care and
cleaning instructions. Peerless Faucet Company recommends using a professional plumber for
all installation and repair. We also recommend that you use only genuine Peerless
®
replacement
parts.
What You Must Do To Obtain Warranty Service or Replacement Parts
A warranty claim may be made and replacement parts may be obtained by calling 1 800 438-6673
or by writing to:
In the United States and Mexico: In Canada:
Peerless Faucet Company Masco Canada Limited, Plumbing Group
Product Service Technical Service Centre
55 E. 111th Street 350 South Edgeware Road
Indianapolis, IN 46280 St. Thomas, Ontario, Canada N5P 4L1
[email protected] [email protected]
LIMITED WARRANTY ON PEERLESS®ACCESSORIES
Proof of purchase (original sales receipt) from the original purchaser must be made available to
Peerless Faucet Company for all warranty claims unless the purchaser has registered the product
with Peerless Faucet Company. This warranty applies only to Peerless
®
accessories manufac-
tured after January 1, 1995 and installed in the United States of America, Canada and Mexico.
Limitation on Duration of Implied Warranties. TO THE EXTENT PERMITTED BY LAW, ANY
IMPLIED WARRANTY, INCLUDING THE IMPLIED WARRANTIES OF MERCHANTABILITY AND
OF FITNESS FOR A PARTICULAR PURPOSE, IS LIMITED TO THE STATUTORY PERIOD OR
THE DURATION OF THIS WARRANTY, WHICHEVER IS SHORTER. Some states/provinces do
not allow limitations on how long an implied warranty lasts, so this limitation may not apply to you.
Limitation of Special, Incidental or Consequential Damages. PEERLESS FAUCET COMPANY
SHALL NOT BE LIABLE FOR ANY SPECIAL, INCIDENTAL OR CONSEQUENTIAL DAMAGES
(INCLUDING LABOR CHARGES TO REPAIR, REPLACE, INSTALL OR REMOVE THIS PROD-
UCT), WHETHER ARISING OUT OF BREACH OF ANY EXPRESS OR IMPLIED WARRANTY,
BREACH OF CONTRACT, TORT, OR OTHERWISE. PEERLESS FAUCET COMPANY SHALL
NOT BE LIABLE FOR ANY DAMAGE TO THE FAUCET RESULTING FROM REASONABLE
WEAR AND TEAR, MISUSE, ABUSE, NEGLECT OR IMPROPER OR INCORRECTLY PER-
FORMED INSTALLATION, MAINTENANCE OR REPAIR, INCLUDING FAILURE TO FOLLOW
THE APPLICABLE INSTALLATION, CARE AND CLEANING INSTRUCTIONS. Some states/prov-
inces do not allow the exclusion or limitation of special, incidental or consequential damages, so
these limitations and exclusions may not apply to you. Note to residents of the State of New Jersey:
The provisions of this document are intended to apply to the fullest extent permitted by the laws of
the State of New Jersey.
Additional Rights
This warranty gives you specic legal rights, and you may also have other rights which vary from
state/province to state/province.
This is Peerless Faucet Company’s exclusive written warranty and the warranty is not transferable.
If you have any questions or concerns regarding our warranty, please call, mail or email us as pro-
vided above or view our Warranty or FAQs under Customer Support at www.peerlessfaucet.com.
©
2018 Masco Corporación de Indiana
Piezas y Acabado
Todas las piezas y los acabados de esta accesorio Peerless®están garantizados al comprador
original de estar libre de defectos de material y mano de obra mientras el comprador original sea
el propietario de la casa en la que se instaló la accesorio por primera vez o, en el caso de usuarios
comerciales, durante cinco (5) años desde la fecha de compra.
Lo que haremos
Peerless Faucet Company reparará o reemplazará, sin costo alguno, durante el período de garantía
aplicable, cualquier pieza o acabado que demuestre ser defectuoso en materiales y/o mano de
obra bajo la instalación, el uso y el servicio normal. Si la reparación o el reemplazo no es práctico,
Peerless Faucet Company puede optar por reembolsarle el precio de compra a cambio de la
devolución del producto. Estos son sus remedios exclusivos.
Lo que no está cubierto
La garantía no cubre los costos de mano de obra incurridos por el comprador para reparar,
reemplazar, instalar o desmontar este producto. Peerless Faucet Company no será responsable
por ningún daño al grifo que resulte del desgaste, uso indebido, abuso, negligencia o instalación o
mantenimiento inadecuado o incorrecto, incluyendo el no seguir las instrucciones correspondientes
para el cuidado y la limpieza. Peerless Faucet Company recomienda los servicios de un plomero
profesional para toda las instalaciones y reparaciones. También recomendamos que use solo piezas
de repuesto originales Peerless
®
.
Lo que debe hacer para obtener servicio de garantía o piezas de repuesto
Puede hacer un reclamo para la garantía y se puede obtener piezas de repuesto llamando al 1-800-
438-6673 o escribiendo a:
En los Estados Unidos y México: En Canadá:
Peerless Faucet Company Masco Canada limitada, Grupo de plomeria
Product Service Centre de servicio tecnico
55 E. 111th Street 350 South Edgeware Road
Indianapolis, IN 46280 St. Thomas, Ontario, Canada N5P 4L1
[email protected] [email protected]
El comprobante de compra (recibo de venta original) del comprador original debe estar disponible
a Peerless Faucet Company para todos los reclamos de garantía a menos que el comprador haya
registrado el producto con Peerless Faucet Company. Esta garantía se aplica solo a los accesorios
GARANTÍA LIMITADA DE LOS ACCESORIOS PEERLESS®
Peerless
®
fabricados después del 1 de enero de 1995 e instalados en los Estados Unidos de
América, Canadá y México.
La limitación de la duración de las garantías implícitas. HASTA ELALCANCE EN QUE LA LEY
LO PERMITA, CUALQUIER GARANTÍA IMPLÍCITA, INCLUIDAS LAS GARANTÍAS IMPLÍCITAS
DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR, ESTÁ LIMITA-
DA AL PERÍODO LEGAL O LA DURACIÓN DE ESTA GARANTÍA, LO QUE SEA MÁS CORTO.
Algunos estados/provincias no permiten limitaciones de la duración de una garantía implícita, por
lo que es posible que esta limitación no se aplique en su caso.
Limitación de Daños Especiales, Incidentales o Consiguientes. PEERLESS FAUCET
COMPANY NO SERÁ RESPONSABLE POR NINGÚN DAÑO ESPECIAL, INCIDENTAL O
CONSIGUIENTE (INCLUYENDO LOS GASTOS DE MANO DE OBRA PARA REPARAR, RE-
EMPLAZAR, INSTALAR O DESMONTAR ESTE PRODUCTO), YA SEA RESULTADO DEL IN-
CUMPLIMIENTO DE CUALQUIER GARANTÍA EXPRESA O IMPLÍCITA, INCUMPLIMIENTO DE
CONTRATO, AGRAVIO O DE OTRA MANERA. PEERLESS FAUCET COMPANY NO SE RE-
SPONSABILIZARÁ POR NINGÚN DAÑO AL GRIFO QUE RESULTE DEL USO Y DESGASTE
RAZONABLE, MAL USO, ABUSO, NEGLIGENCIA O RESULTANTE DE LA INSTALACIÓN IN-
APROPIADA O INCORRECTAMENTE REALIZADA, MANTENIMIENTO O REPARACIÓN, IN-
CLUYENDO EL NO SEGUIR LAS INSTRUCCIONES DE INSTALACIÓN, CUIDADO Y LIMPIEZA
APLICABLES.
Algunos estados/provincias no permiten la exclusión o limitación de daños especiales, inciden-
tales o consecuentes, por lo que estas limitaciones y exclusiones pueden no aplicar en su caso.
Nota para los residentes del estado de New Jersey: Las disposiciones de este documento tienen
la intención de aplicarse en la máxima medida permitida por las leyes del estado de New Jersey.
Derechos adicionales
Esta garantía le otorga derechos legales especícos, y también puede tener otros derechos que
varían de estado/provincia a estado/provincia.
Esta es la garantía escrita exclusiva de Peerless Faucet Company y la garantía no es transferible.
Si tiene alguna pregunta o inquietud con respecto a nuestra garantía, por favor llámenos, o en-
víenos su comunicación por correo postal o por correo electrónico tal como se indica más arriba
o consulte nuestra Garantía o Preguntas frecuentes bajo Asistencia al cliente en www.peerless-
faucet.com.
©
2018 Masco Corporacion de Indiana
Pièces et finis
Toutes les pièces et tous les finis de este accesorio Peerless
®
sont protégés contre les
défectuosités du matériau et les vices de fabrication par une garantie qui est consentie au premier
acheteur et qui est valide tant que celui-ci est propriétaire de la maison où le accesorio a été installé
pour la première fois. Dans le cas d’un usage commercial, la garantie est d’une durée de cinq (5)
ans à compter de la date d’achat.
Ce que nous allons faire
Peerless Faucet Company réparera ou remplacera gratuitement, pendant la période de garantie
applicable, toute pièce ou tout fini défectueux en raison d’un défaut du matériau ou d’un défaut
de fabrication pour autant que le produit ait été installé, utilisé et entretenu normalement. S’il
est impossible de réparer ou remplacer le produit, Peerless Faucet Company pourra décider de
rembourser le prix d’achat du produit une fois que le produit lui aura été retourné. Il s’agit des
seuls recours de l’acheteur.
Ce qui n’est pas couvert
La présente garantie ne couvre pas les frais de main-d’œuvre encourus par l’acheteur pour la
réparation, le remplacement, l’installation ou la dépose du produit. Peerless Faucet Company se
dégage de toute responsabilité à l’égard de toute détérioration du produit résultant d’une usure
raisonnable et des dommages causés par un mauvais usage, un usage abusif, la négligence
ou l’utilisation d’une méthode d’installation, de maintenance ou de réparation incorrecte ou
inadéquate, y compris les dommages résultant du non-respect des instructions de nettoyage et
d’entretien applicables. Peerless Faucet Company vous conseille de confier l’installation et la
réparation à un plombier professionnel. Nous vous recommandons également de n’utiliser que des
pièces de rechange Peerless
®
authentiques.
Ce que vous devez faire pour obtenir le service ou des pièces de rechange en vertu de la
garantie
Vous pouvez présenter une réclamation et obtenir des pièces de rechange en vertu de la garantie
en appelant au 1 800 438-6673 ou en écrivant à :
Aux États-Unis et au Mexique : Au Canada:
Peerless Faucet Company Masco Canada limitée, Groupe plomberie
Product Service Centre de services techniques
55 E. 111th Street 350 South Edgeware Road
Indianapolis, IN 46280 St. Thomas, Ontario, Canada N5P 4L1
[email protected] [email protected]
La preuve d’achat (original du reçu) du premier acheteur doit être présentée à Peerless Faucet
Company pour toutes les demandes en vertu de la garantie, sauf si le produit a été enregistré
GARANTIE LIMITÉE DES ACCESSOIRES PEERLESS®
auprès Peerless Faucet Company. La présente garantie s’applique uniquement aux accesorios
Peerless
®
fabriqués après le 1er janvier 1995 et installés aux États-Unis d’Amérique, au Canada
et au Mexique.
Limitation de la durée des garanties implicites. DANS LA MESURE DE CE QUI EST PERMIS
PAR LA LOI, TOUTES LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES IMPLIC-
ITES DE QUALITÉ MARCHANDE ET D’ADÉQUATION À UN USAGE PARTICULIER, SE LIMIT-
ENT À LA PÉRIODE FIXÉE PAR LA LOI OU À LA DURÉE DE LA PRÉSENTE GARANTIE, LA
PLUS COURTE DES DEUX PÉRIODES S’APPLIQUANT. Dans les États ou les provinces où il est
interdit de limiter la durée d’une garantie implicite, les limites susmentionnées ne s’appliquent pas.
Limitation des dommages particuliers, consécutifs et indirects. PEERLESS FAUCET COM-
PANY SE DÉGAGE DE TOUTE RESPONSABILITÉ À L’ÉGARD DES DOMMAGES PARTICULI-
ERS, CONSÉCUTIFS ET INDIRECTS (Y COMPRIS LES FRAIS DE MAIN-D’ŒUVRE POUR LA
RÉPARATION, LE REMPLACEMENT, L’INSTALLATION OU LA DÉPOSE DU PRODUIT), PEU
IMPORTE QU’ILS DÉCOULENT D’UNE RUPTURE D’UNE GARANTIE IMPLICITE OU EXPLIC-
ITE, D’UNE RUPTURE DE CONTRAT, D’UN DÉLIT CIVIL OU D’UNEAUTRE CAUSE. PEERLESS
FAUCET COMPANY SE DÉGAGE DE TOUTE RESPONSABILITÉ À L’ÉGARD DE TOUTE DÉTÉ-
RIORATION DU ROBINET RÉSULTANT D’UNE USURE RAISONNABLE ET DES DOMMAGES
CAUSÉS PAR UN MAUVAIS USAGE, UN USAGE ABUSIF, LA NÉGLIGENCE OU L’UTILISATION
D’UNE MÉTHODE D’INSTALLATION, DE MAINTENANCE OU DE RÉPARATION INCORRECTE
OU INADÉQUATE, Y COMPRIS LES DOMMAGES RÉSULTANT DU NON-RESPECT DES IN-
STRUCTIONS D’INSTALLATION, DE NETTOYAGE ET D’ENTRETIEN APPLICABLES. Dans les
États ou les provinces où il est interdit d’exclure ou de limiter les dommages particuliers, consécu-
tifs ou indirects, les exclusions ou les limites susmentionnées ne s’appliquent pas. Note à l’intention
des résidants du New Jersey : Les dispositions contenues dans le présent document s’appliquent
dans toute la mesure permise par l’État du New Jersey.
Droits supplémentaires :
La présente garantie vous procure des droits particuliers reconnus par la loi. Vous pouvez avoir
d’autres droits qui varient selon l’État ou la province.
La présente garantie écrite est la seule garantie offerte par Peerless Faucet Company et elle n’est
pas transférable.
Si vous avez des questions ou des préoccupations concernant notre garantie, veuillez commu-
niquer avec nous par téléphone, par la poste ou par courriel. Vous pouvez également prendre
connaissance de notre garantie ou des réponses aux questions fréquentes (FAQ) à la rubrique
Customer Support, à l’adresse www.peerlessfaucet.com.

This manual suits for next models

5

Other Delta Accessories manuals

Delta VIS100-30G12D User manual

Delta

Delta VIS100-30G12D User manual

Delta PB-C1003 User manual

Delta

Delta PB-C1003 User manual

Delta DVP-EH Series User manual

Delta

Delta DVP-EH Series User manual

Delta AMBIS User manual

Delta

Delta AMBIS User manual

Delta 46-896 User manual

Delta

Delta 46-896 User manual

Delta RetroSign GR1 User manual

Delta

Delta RetroSign GR1 User manual

Delta LE-753112 User manual

Delta

Delta LE-753112 User manual

Delta Dryden 75150 User manual

Delta

Delta Dryden 75150 User manual

Delta AMBIS User manual

Delta

Delta AMBIS User manual

Delta DPA Series User manual

Delta

Delta DPA Series User manual

Delta DVP04TC-S User manual

Delta

Delta DVP04TC-S User manual

Delta SH-OP01 User manual

Delta

Delta SH-OP01 User manual

Delta AS-BF Series User manual

Delta

Delta AS-BF Series User manual

Delta PB-A1002 User manual

Delta

Delta PB-A1002 User manual

Delta DPA Series User manual

Delta

Delta DPA Series User manual

Delta InfraSuite RWD030R User manual

Delta

Delta InfraSuite RWD030R User manual

Delta SH-WS02 User manual

Delta

Delta SH-WS02 User manual

Delta 36-601 User manual

Delta

Delta 36-601 User manual

Delta BIESEMEYER 78-955 User manual

Delta

Delta BIESEMEYER 78-955 User manual

Delta PB-Q1002 User manual

Delta

Delta PB-Q1002 User manual

Delta DPA Series User manual

Delta

Delta DPA Series User manual

Delta PB-C1001 User manual

Delta

Delta PB-C1001 User manual

Delta DPB Series User manual

Delta

Delta DPB Series User manual

Delta high living GT-8000 User manual

Delta

Delta high living GT-8000 User manual

Popular Accessories manuals by other brands

Nodis ZEN3 user manual

Nodis

Nodis ZEN3 user manual

Barazza 1PPT Installation and use manual

Barazza

Barazza 1PPT Installation and use manual

Huawei NetCol5000-A050 quick guide

Huawei

Huawei NetCol5000-A050 quick guide

Sarabec chimeflash user manual

Sarabec

Sarabec chimeflash user manual

Blocklychain MS-104 manual

Blocklychain

Blocklychain MS-104 manual

SCX Design P17/32477 instruction manual

SCX Design

SCX Design P17/32477 instruction manual

Hioth CT-SMZB2007-HM user manual

Hioth

Hioth CT-SMZB2007-HM user manual

Baumer R600V.DAE0-11188367 manual

Baumer

Baumer R600V.DAE0-11188367 manual

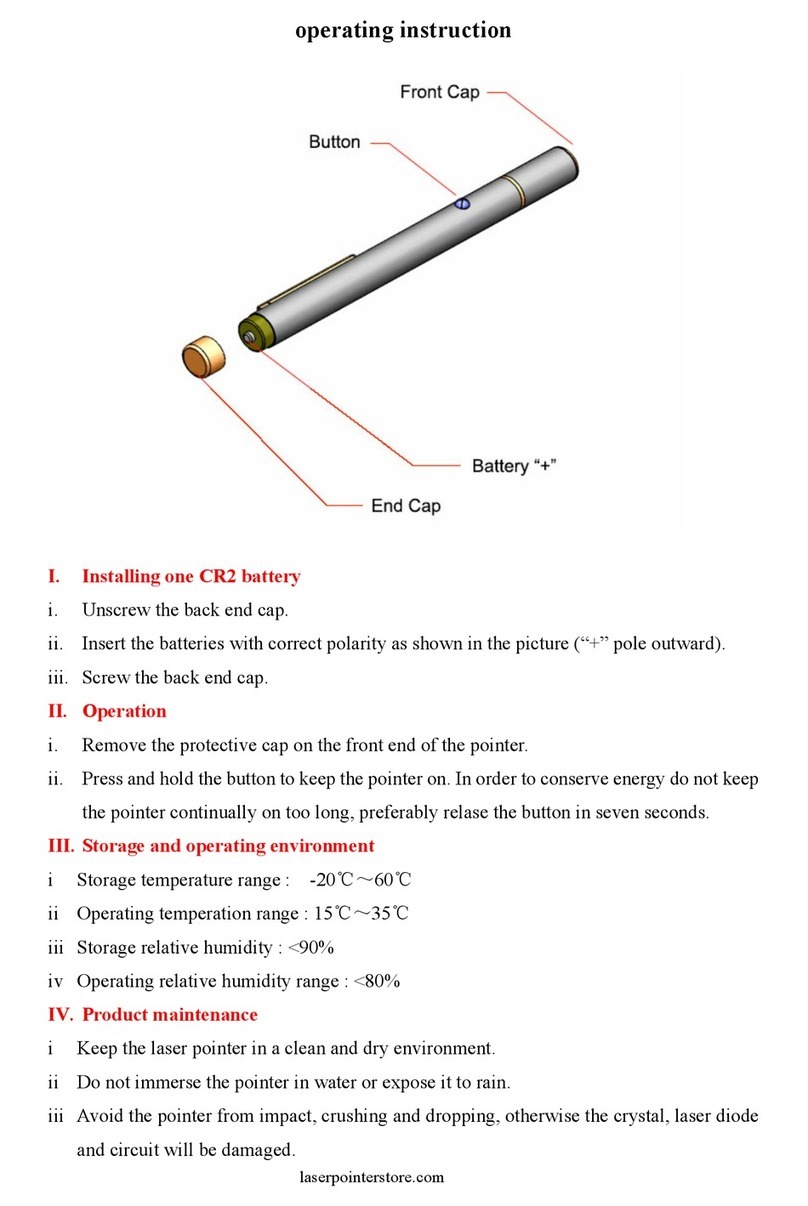

CNI GLP-589 operating instructions

CNI

CNI GLP-589 operating instructions

Eden UPS Freemont Assembly guide

Eden

Eden UPS Freemont Assembly guide

Philips GC910 user manual

Philips

Philips GC910 user manual

Absolute Essential ACDCER001 user manual

Absolute Essential

Absolute Essential ACDCER001 user manual

Emos P5507- FE-5 manual

Emos

Emos P5507- FE-5 manual

KROHNE OPTIFLUX 1000 quick start

KROHNE

KROHNE OPTIFLUX 1000 quick start

Adonit PIXEL quick start guide

Adonit

Adonit PIXEL quick start guide

Nexen AIR CHAMP LSCC-32 user manual

Nexen

Nexen AIR CHAMP LSCC-32 user manual

Loepfe WEFTMASTER FALCON-i Service manual

Loepfe

Loepfe WEFTMASTER FALCON-i Service manual

Cello 502432086 Mounting and user instructions

Cello

Cello 502432086 Mounting and user instructions

manuals.online logo
manuals.online logoBrands
  • About & Mission
  • Contact us
  • Privacy Policy
  • Terms and Conditions

Copyright 2025 Manuals.Online. All Rights Reserved.
