Di-soric USGT 60/8 U-B4 User manual

USGT 60/8 U-B4
Ultraschall-Gabelschranke
Ultrasonic fork light barrier
Fourche à ultrasons
di-soric GmbH & Co. KG
Steinbeisstraße 6
DE-73660 Urbach
Germany
Tel: [phone]
[email protected] ∙ www.di-soric.com
205002
Stand 19.09.20, Änderungen vorbehalten
As of 09/19/20, subject to change
État 19.09.20, sous réserve de modifications
1) LED / LED / LED
2) Höhenschlag +/- 0.1 mm innerhalb 46 mm / Radial run-out +/-
0.1 mm within 46 mm / Tolérance d’excentricité radiale +/- 0.1
mm sur 46 mm mm
BK : schwarz / black / noir
BN : braun / brown / marron
BU : blau / blue / bleu
WH: weiß / white / blanc
Technische Daten Technical data Caractéristiques techniques +20°C, 24 V DC
Funktionsprinzip Operating principle Principe de fonctionnement Ultraschall-Einwegschranke / Ultrasonic through-
beam sensor / Détecteur par barrage à ultrasons
Gabelweite Fork opening Largeur de fourche 60mm
Messbereich Measuring range Plage de mesure 8mm
Reproduzierbarkeit Reproducibility Reproductibilité 0,1 mm
Betriebsspannung Service voltage Tension de service 8 … 30V DC
Analogausgang Spannung Analog output voltage Sortie analogique tension 10 … 0V
Umgebungstemperatur Betrieb Ambient temperature during operation Température ambiante de fonctionne-
ment 0 … +60°C
Schutzart Protection type Indice de protection IP 67
Sicherheitshinweise Safety instructions Consignes de sécurité
Allgemeiner Sicherheitshinweis
WARNUNG! Kein Sicherheitsbauteil gemäß 2006/42/
EG und EN 61496-1 /-2! Darf nicht zum Personen-
schutz eingesetzt werden! Nichtbeachtung kann zu
Tod oder schwersten Verletzungen führen! Nur bestim-
mungsgemäß verwenden!
General safety notice
WARNING! Not a safety component pursuant to
2006/42/EG and EN 61496-1/-2! May not be used for
personal protection! Non-compliance can lead to death
or serious injuries! Only use as directed!
Consigne de sécurité générale
AVERTISSEMENT! Ce produit n’est pas un composant
de sécurité au sens des règlementations 2006/42/CE
et NFEN61496-1/-2! Ne pas l’utiliser pour la protec-
tion des personnes! Le non-respect de cette consigne
peut entraîner la mort ou des blessures graves! N’utili-
ser le produit que selon son utilisation conforme!

USGT 60/8 U-B4
超声波槽型光电开关
di-soric GmbH & Co. KG
Steinbeisstraße 6
DE-73660 Urbach
Germany
Tel: [phone]
[email protected] ∙ www.di-soric.com
205002
版本 20.09.19，保留变更权
1) LED 2) 径跳 +/- 0.1 mm 在 46 mm 之内 mm
BK : 黑色
BN : 棕色
BU : 蓝色
WH: 白色
技术数据 +20°C, 24 V DC
工作原理 超声波对射式光电开关
槽口宽度 60mm
测量范围 8mm
再现性 0,1 mm
工作电压 8 … 30V DC
模拟量输出端，电压 10 … 0V
工作环境温度 0 … +60°C
防护等级 IP 67
安全提示
一般安全提示
警告！没有符合 2006/42/EU 和 EN 61496-1 /-2 标准
的安全结构件！不得用于人身安全保护！不遵守规定
会导致死亡或重伤危险！仅按规定使用！

Deutsch English Français
6 x OK

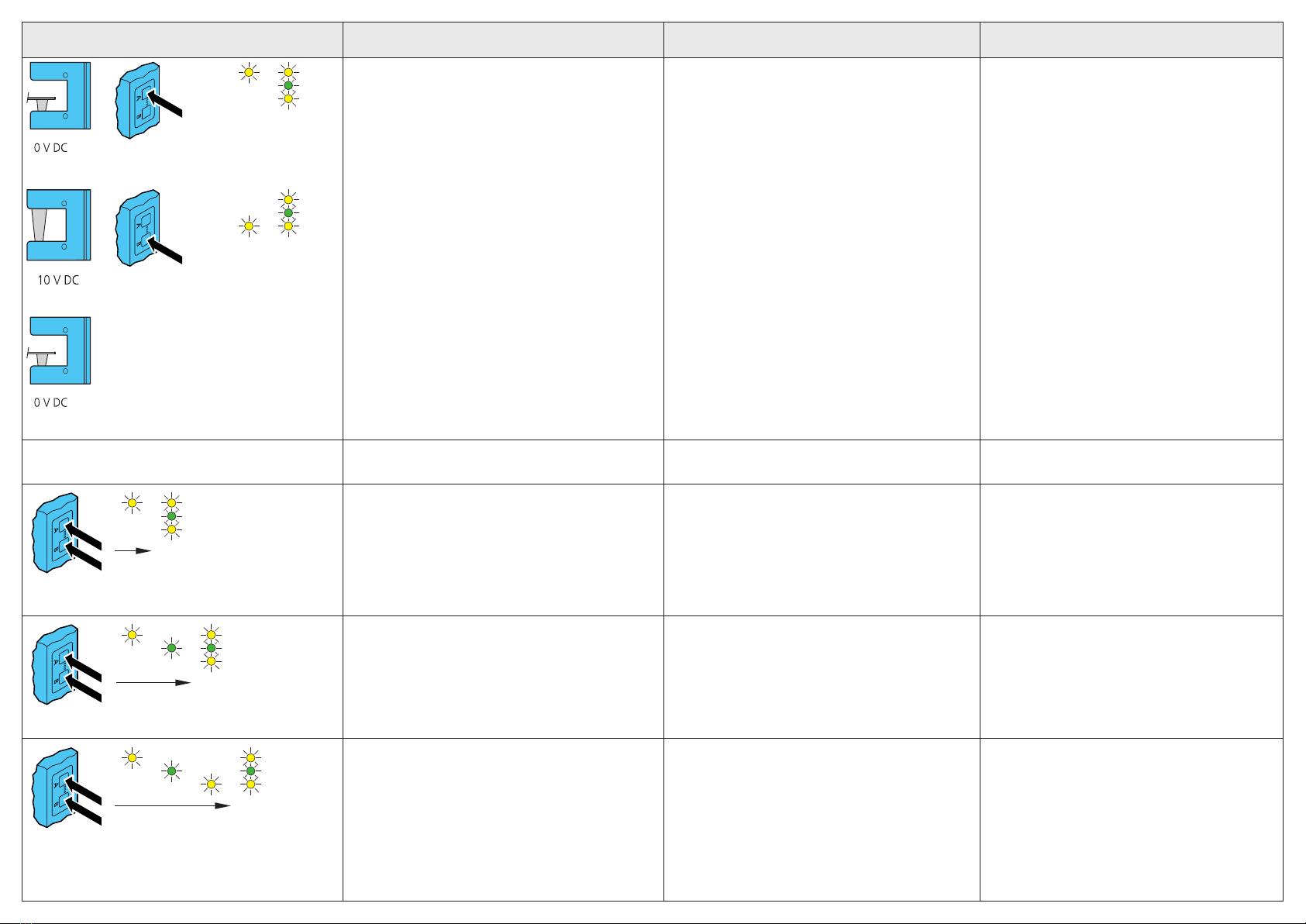

Objekt detektieren:
Zu detektierendes Objekt einführen:
Taste A drücken bis alle drei LEDs leuchten.
Detecting an object:
Insert object to be detected:
Press button A until all three LEDs are shining.
Détection d‘un objet :
Introduire l‘objet à détecter :
Appuyer sur la touche A jusqu‘à ce que les trois DEL luisent.
6 x OK
Objekt aus dem Erfassungsbereich entfernen.
Taste B drücken bis alle drei LEDs leuchten.
Remove object from detection area.
Press button B until all three LEDs are shining.
Retirer l‘objet de la zone de détection.
Appuyer sur la touche B jusqu‘à ce que les trois DEL luisent.
Der Teach-Vorgang ist erfolgreich abgeschlossen wenn bei
eingelegtem Objekt der Spannungsausgang 0V beträgt.
The teach process is completed successfully if the voltage
output is 0 V when an object is inserted.
L‘opération Teach est terminée avec succès lorsque la
tension de sortie est de 10 V ou 0 V (inversée) lorsque l‘objet
est introduit.
OK
5 Sek.
Invertierung des Signals:
Tasten A und B gleichzeitig 5 Sek. drücken, bis LED bei A
(gelb) leuchtet. Tasten A und B loslassen.
Quittierung erfolgt durch Blinken (6x) aller 3 LEDs.
Inverting the signal:
Press buttons A and B at the same time for 5 seconds until
the LED for A (yellow) lights up. Release buttons A and B.
Acknowledgement is signalled by all 3 LEDs flashing (6
times).
Inversion du signal :
Appuyer simultanément sur les touches A et B pendant 5
secondes jusqu‘à ce que la DEL A (jaune) s‘allume. Relâcher
les touches A et B. La validation est signalée par le clignote-
ment (6 fois) des 3 DEL.
OK
10 Sek.
Rücksetzen auf Werkseinstellung:
Tasten A und B gleichzeitig 10 Sek. drücken, bis LED (grün)
leuchtet. Tasten A und B loslassen.
Quittierung erfolgt durch Blinken (6x) aller 3 LEDs.
Resetting to factory setting:
Press buttons A and B at the same time for 10 seconds until
the LED (green) lights up. Release buttons A and B.
Acknowledgement is signalled by all 3 LEDs flashing (6
times).
Réinitialisation des réglages d‘usine :
Appuyer simultanément sur les touches A et B pendant 10
secondes jusqu‘à ce que la DEL (verte) s‘allume. Relâcher les
touches A et B. La validation est signalée par le clignotement
(6 fois) des 3 DEL.
OK
15 Sek.
Tastensperre:
Tasten A und B gleichzeitig 15 Sek. drücken, bis LED bei B
(gelb) leuchtet. Tasten A und B loslassen.
Quittierung erfolgt durch Blinken (6x) aller 3 LEDs.
Entsperren der Tasten auf dieselbe Weise.
Button lock:
Press buttons A and B at the same time for 15 seconds until
the LED for B (yellow) lights up. Release buttons A and B.
Acknowledgement is signalled by all 3 LEDs flashing (6
times).
The buttons are unlocked in the same way.
Verrouillage des touches :
Appuyer simultanément sur les touches A et B pendant 15
secondes jusqu‘à ce que la DEL B (jaune) s‘allume. Relâcher
les touches A et B. La validation est signalée par le clignote-
ment (6 fois) des 3 DEL.
Déverrouillage des touches de la même manière.
