Montageanleitung Einhandantrieb Caneo Stand 1.1. 20.06.2012
Art. Nr.: 197022
Einhandantrieb für manuelle Rollstühle
Hemiplegic wheelset for manual Wheelchairs
197022
Lieferumfang / Scope of delivery:
Technische Daten / Technical data:
Antriebsrad 24“ PU mit 2 Greifreifen, incl.
Steckachse, L / R montierbar
Driving wheel 24“ PU with double handrim,
incl. QR axle, L / R hand use
Rad 24“ PU ohne Greifreifen, incl.
Steckachse, L / R montierbar
Wheel 24“ PU w/o handrim, incl. QR axle,
L / R hand use.
Lagerbuchse passend für Caneo B, E, S L
Rollstühle
Bearing housing for Caneo B, E, S, L
wheelchairs
Teleskopstange zur Verbindung der Räder
(300 - 520 mm) Sitzbreite 39 - 51 cm.
Telecopic bar (300 - 520 mm) resp. seat
width 39 - 51 cm.
Bereifung / Tyres 24 x 1 3/8“ PU
120 kg
4,5 kg
Caneo B, E, S, L,
Amico II, Basico II
andere auf Anfrage;
others on request;
Max. Nutzergewicht / Max. User weight
Gewicht / Weight
Passend für / suitable for

Montageanleitung Einhandantrieb Caneo Stand 1.1. 20.06.2012

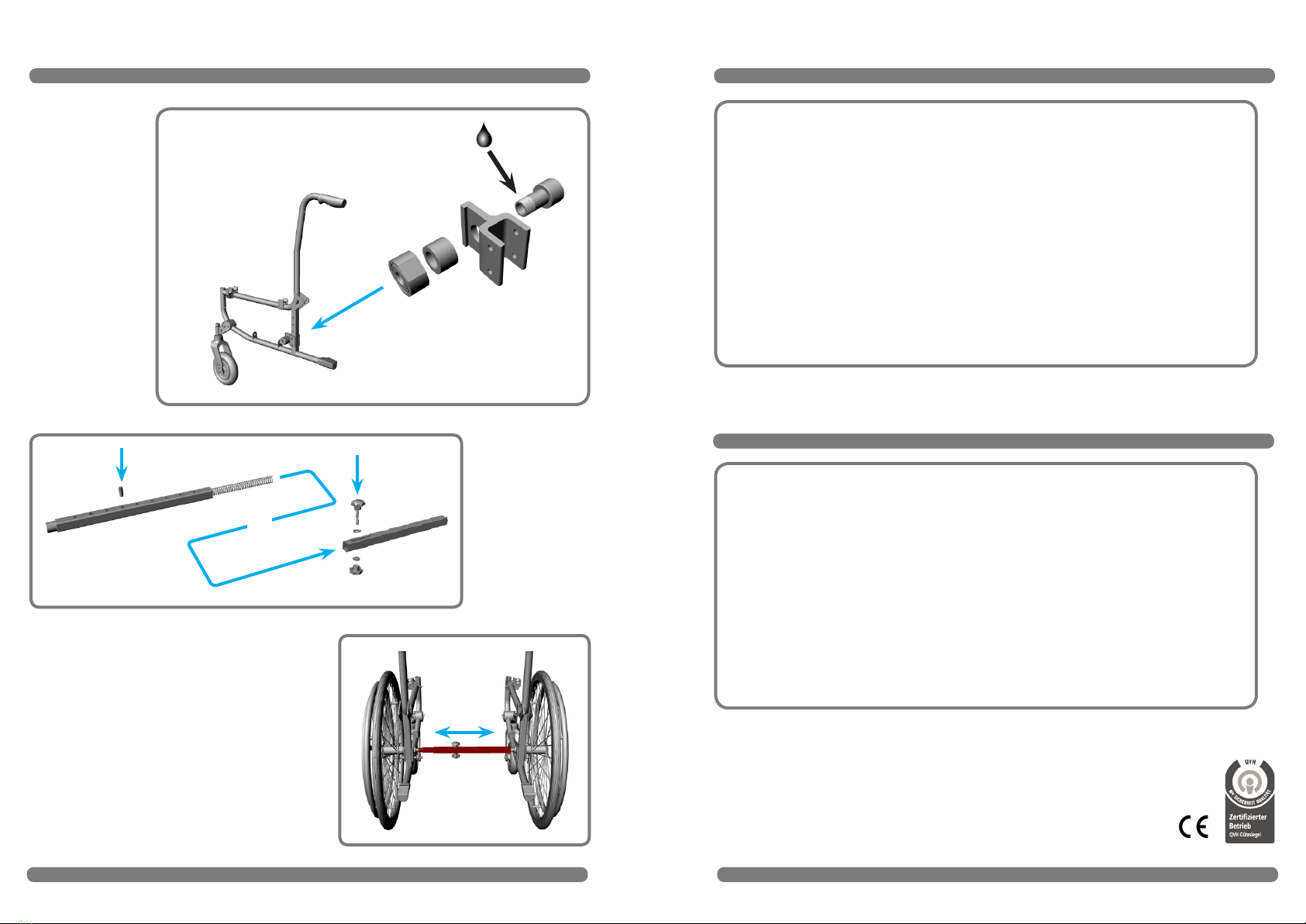

Montage / Assembly
Loctite
1.3.
2.
Sicherheitshinweise:
Safety instructions:
• Please read these instructions carefully and also read the wheelschair´s
users manual.
• Before driving the wheelchair please make sure that the wheels as well
asthetelescopicbararettedandsecuredcorrectly.
• Always actuate the outer handrim only with the palm of your hand, the
innerhandrimonlywithyourngertips.Toavoidinjuriesnevergrabboth
handrims with your entire hand.
• Before setting off, practise on level ground and familiarize yourself with
the handling characteristics of the one hand drive system.
• Avoid sudden changes of direction and stops.
• Do not expose the telescopic bar to severe blows or load changes by
hard driving.
Dietz Reha - Produkte
Descostraße 10
76307 Karlsbad Ittersbach
Tel: [phone] / 9186 - 0
Fax: [phone] / 9186 - 86
www.dietz-reha.com
• Bitte lesen sie diese Bedienungsanleitung aufmerksam durch und
beachten sie auch die dem Rollstuhl beiliegende Bedienungsanleitung.
• Stellen sie vor dem Losfahren sicher, daß die Räder, sowie die
Teleskopstange korrekt eingesetzt und verriegelt sind.
• Bedienen sie den äußeren Greifreifen nur mit dem Handballen, den
inneren Greifreifen nur mit den Fingerspitzen. Um Verletzungen zu
vermeiden, umfassen sie die Greifreifen niemals mit der ganzen Hand.
• Üben sie das Fahren zu Beginn auf einer freien ebenen Fläche und
machen sie sich mit den Fahreigenschaften des Einhandantriebs
vertraut.
• Vermeiden sie pötzliche Richtungswechsel und Bremsungen.
• Setzen sie die Teleskopstange keinen harten Schlägen oder
Lastwechseln durch abrupte Fahrmanöver aus.
