TÜRBESCHLAG
—
MATRIX AIR
Montage- und Bedienungsanleitung
Rohrrahmentür

2DORMA
TÜRBESCHLAG MATRIX AIR
—
1. Zu dieser Anleitung
Diese Anleitung enthält wichtige Hinweise zur Montage und Bedienung des Türbeschlags
MATRIX AIR. Lesen Sie diese Anleitung daher sorgfältig und bewahren Sie sie für späteres
Nachschlagen auf. Die Unterlagen sind dem Betreiber bei Übergabe auszuhändigen.
Die Zeichnungen zeigen die Montage für Türen mit Drücker rechts (Montage Drücker links
entsprechend spiegelbildlich).
1.1 Zielgruppe
Diese Anleitung richtet sich an Personen, die mit der Montage und Inbetriebnahme von
Türbeschlägen vertraut sind und von DORMA oder durch DORMA autorisiertes Personal
eingewiesen wurden.
1.2 Darstellung von Informationen
Um die korrekte Montage und Bedienung zu verdeutlichen, sind wichtige Informationen und
technische Hinweise besonders herausgestellt.
Warnung – Gefährliche Situation
Bei Nichtbeachtung können schwere Verletzungen folgen.
Vorsicht – Gefährliche Situation
Bei Nichtbeachtung können Verletzungen folgen.
Hinweis – Gefährliche Situation
Bei Nichtbeachtung können Sachschäden folgen.
Hinweis
Dieser Abschnitt enthält zusätzliche wichtige
Informationen.
1., 2.,..Einzelschritte innerhalb eines Montageschritts
1.3 Weitere Informationsquellen
Das Benutzerhandbuch XS-Manager beschreibt die Konfiguration des Türbeschlags. Die
Zutrittskontrollsoftware XS-Manager wird für die Initialisierung benötigt. Auf Anfrage sind
weitere Dokumente erhältlich:
- Allgemeine Installationsrichtlinien
Vorgabe zur Planung von Zeiterfassungs- und Zutrittsanlagen.
- Planerhandbuch I
Systemübergreifende Lösungsbeispiele.

3DORMA
TÜRBESCHLAG MATRIX AIR
—
2. Zu Ihrer Sicherheit
2.1 Allgemeine Sicherheitshinweise
Der Türbeschlag darf nur in den zugelassenen Einbaulagen montiert werden. Ein anderer
Einsatz als vorgegeben ist nicht zulässig. Rechtsvorschriften müssen beachtet werden und
können dazu führen, dass die Verwendung an Feuer- und Rauchschutztüren und Fluchtweg-
türen unzulässig ist.
2.2 Produktabhängige Sicherheitshinweise
Der Türbeschlag enthält empfindliche elektronische Bauteile. Schützen Sie den Türbeschlag
vor unbeabsichtigten Stößen und Erschütterungen. Folgen Sie für die Montage des Türbe-
schlags den Anweisungen in dieser Anleitung.
Montage an Feuer- und Rauchschutztüren
Für Feuerschutztüren: Benutzung des Feuer-/Rauchschutzkits in Kombination mit DORMA
FS-Drücker FR erforderlich (Konformität zu EN 1634-1, Feuerwiderstandsklasse EI90).
Ein Eignungsnachweis in Verbindung mit der jeweiligen Feuer- und Rauchschutztür
kann erforderlich sein.
Montage an Flucht- und Rettungstüren
Die Montage ist in Fluchtrichtung nicht gestattet. Die Montage entgegen der Fluchtrichtung
(z.B. als äußere Zugangsvorrichtung in Verbindung mit Notausgangstürverschlüssen) ist in
Verbindung mit einer nach EN 179 zugelassenen Drückergarnitur erlaubt. Diese muss für
die Verwendung mit einem Drückervierkant nach DIN 18255 geeignet sein.
Montage in explosionsgefährdeten Bereichen
Der Türbeschlag MATRIX AIR darf nicht in explosionsgefährdeten Bereichen eingesetzt
werden.
Das Gerät ist gemäß der R&TTE-Richtlinie 1999/5/EG in die Klasse 2 Sendefunk-
anlagen eingestuft.
Die Frequenzbänder sind nicht harmonisiert. In einzelnen Ländern kann der Betrieb
nicht zulässig sein oder Einschränkungen unterliegen.
Gerät mit interner Stromversorgung EN 60950-1. Exposition von Personen gegenüber
elektromagnetischen Feldern EN 50364 und EN 62479.

4DORMA
TÜRBESCHLAG MATRIX AIR
—
3. Zu diesem Produkt
3.1 Bestimmungsgemäße Verwendung
Der Türbeschlag MATRIX AIR ist für die Montage an Innentüren entwickelt und darf aus-
schließlich zum Öffnen von Türen und für die Zutrittskontrolle verwendet werden. Die
mitgelieferten Komponenten dürfen nur für diesen Türbeschlag verwendet werden. Der Tür-
beschlag MATRIX AIR liest berührungslos Daten von RFID-Medien (Karten oder Transpon-
der-Anhänger gemäß DORMA Empfehlung) und öffnet je nach Ausweisberechtigung.
Es sind verschiedene Betriebsarten möglich (siehe Benutzerhandbuch XS-Manager).
Voraussetzung für die Montage
Für die Montage des Beschlags eignen sich auf der Türgegenseite nur Innengarnituren mit
Standardbefestigung für den Türdrücker (Madenschraube).
Entriegelung im Notfall
Türbeschläge mit Profilzylinder können weiterhin mit einem Schlüssel entriegelt werden,
wenn ein Schließzylinder verbaut ist.
3.2 Hinweis zum Einsatz an Brandschutztüren
Der Einsatz in Verbindung mit Brandschutztüren ist nur mit dem DORMA Feuer-/Rauch-
schutzkit für MATRIX AIR-Beschläge zulässig.
Feuer-/Rauchschutzkit XS S M L XL
Vierkantlänge 74 89 94 109 134
Art.-Nr. 237810.. ..23 ..24 ..25 ..26 ..27
[alle Angaben in mm]

5DORMA
GG
RR
BB
TÜRBESCHLAG MATRIX AIR
—

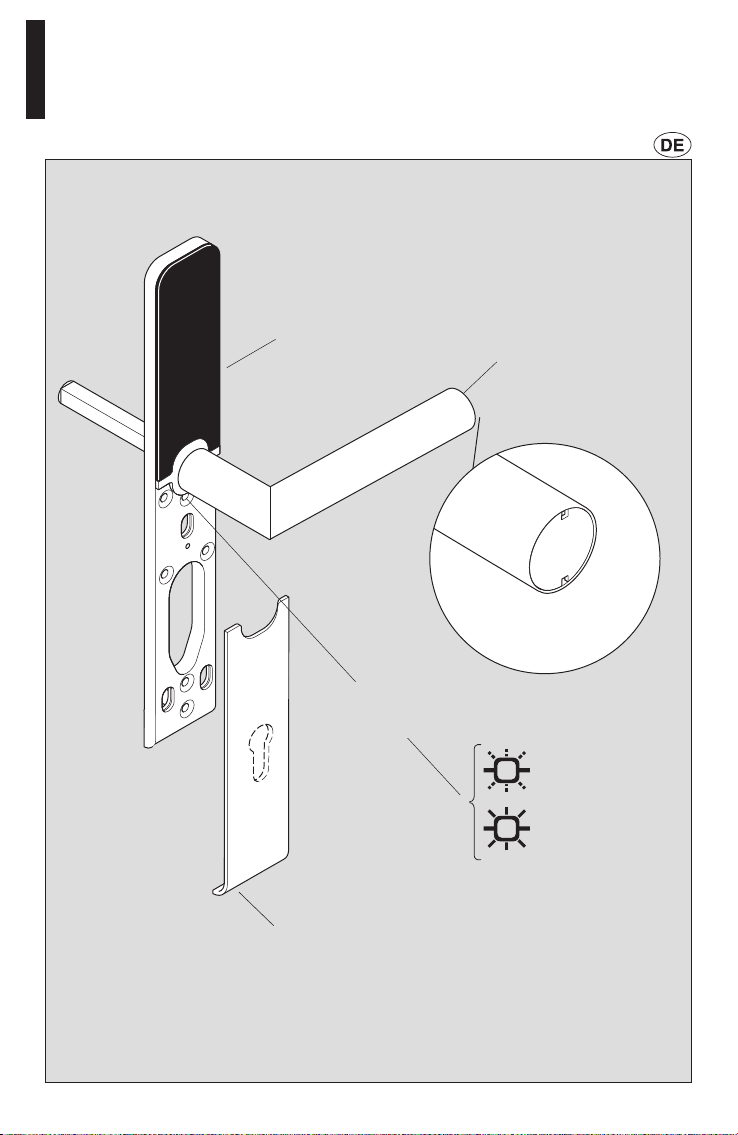

Produktansicht
Türdrücker
obere
Frontblende
= blinkt
= leuchtet
Lichtleiterring für
optisches Signal
Frontblende
(mit oder ohne Öffnung für Profilzylinder)
Drücker-
verschluss

6DORMA
TÜRBESCHLAG MATRIX AIR
—
3.3 Lieferumfang
1x Türbeschlag MATRIX AIR
1x Frontblende
2x Batterie Typ Energizer L91-FR6
1x Montage- und Bedienungsanleitung
1x Bohrschablone
1x Sicherheitsschraube (optional zu verwenden)
1x Montagezubehör inkl. Reduzierhülsen (8/9 mm)
1x Batteriefachschlüssel
4x Blindnietmuttern (Böllhoff Rivkle)
1x Montagekit Vierkant (Montagekit muss auf die jeweilige Türdicke incl. Rosetten/
RR-Rosetten* und Türdrücker abgestimmt sein.)
*- Rohrrahmen-Rosetten
Optional lieferbar
1x Optionale Montageplatte Art.-Nr. 23781020 zur Montage auf Rohrrahmentüren mit
Standard-Befestigungslöchern für RR-Rosetten
Für die Inbetriebnahme benötigen Sie zusätzlich:
1x Laptop mit Zutrittskontrollsoftware XS-Manager
1x USB-RF-Stick, Art.-Nr. 1900070402707
1x Zutrittsmedien (RFID-Karte)

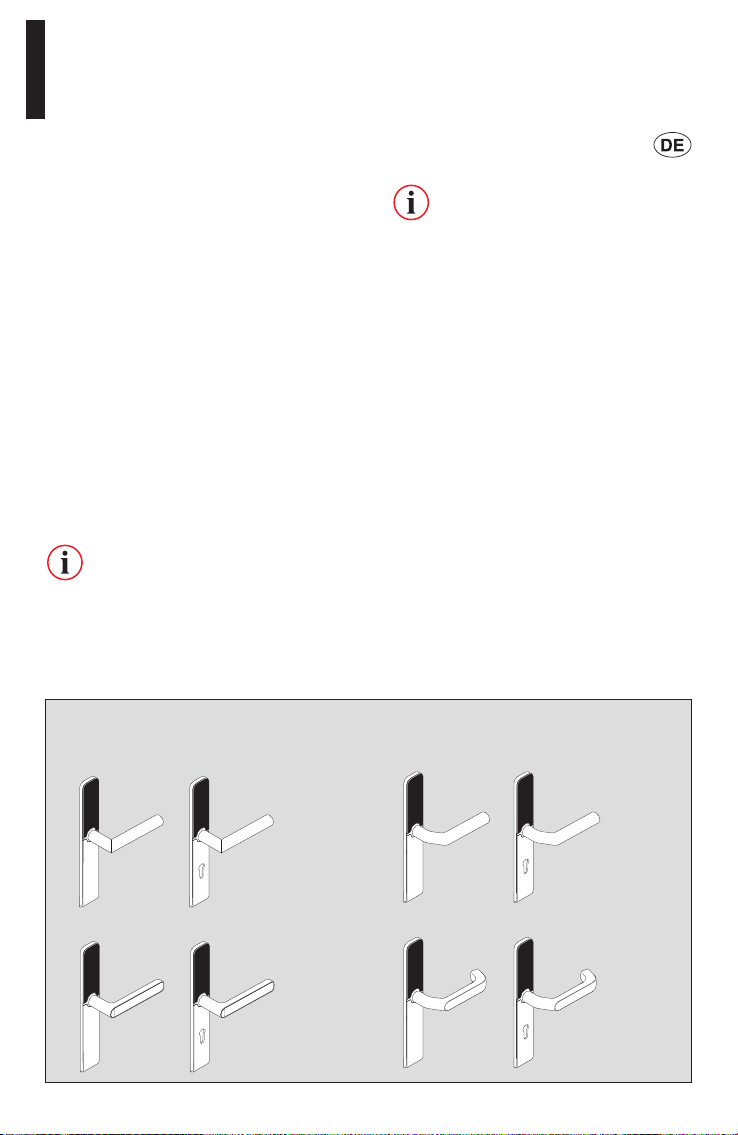

3.4 Ausführungsvariante
Der Türbeschlag MATRIX AIR ist in verschiedenen Ausführungen erhältlich.
Standard (8906)
Design U (8116V)
Türdrückervarianten
Standard (8906V)
Design (8115)
Die beigelegten Schrauben und
Nieten sind für ein Profil von max.
3 mm Wanddicke ausgelegt.

7DORMA
TÜRBESCHLAG MATRIX AIR
—
3.5 Technische Daten
Versorgungsspannung 3 V (2 Batterien vom Typ Energizer Ultimate Lithium L91-FR6)
Signalisierung 2x LED (rot, grün, blau)
Leseverfahren Variantenabhängig sind folgende Leseverfahren verfügbar:
MIFARE Classic/DESFire EV1 oder LEGIC Prime/Advant
- Sendefrequenz: 13,56 MHz
- Leseabstand: bis zu 2 cm
Konformität zu ETSI EN 300 330
Umweltbedingungen Betriebstemperatur: –20°C bis +55°C
Lagertemperatur: –20°C bis +70°C
Luftfeuchtigkeit: 0 bis 90 %, nicht kondensierend
Abmessung Rohrrahmenbeschlag: 40 x 282 x 11,5 mm
(B x H x T) ohne Drücker
Farbe edelstahlähnlich; Frontblende: weiß oder schwarz
Gewicht 980 g inkl. Batterien
Türmaße Rohrrahmentür: Türdicken 34 - 105 mm
Entfernungsmaß 70 - 96 mm
Vierkant 7/8/9 mm

8DORMA
TÜRBESCHLAG MATRIX AIR
—
4. Montage des Türbeschlags
Stellen Sie sicher, dass die Tür den Anforderungen für eine Montage entspricht, bevor Sie die
weitere Montage vorbereiten.
Für die Montage des Beschlags eignen sich auf der Türgegenseite nur Innengarnituren mit
einer Standardbefestigung für den Türdrücker (Madenschraube).
Das Vierkant-Montagekit muss auf die jeweilige Türdicke zuzüglich Rosette / RR-Rosette
abgestimmt sein.
XS S M L XL
74 89 94 109 134 Vierkantlänge
35-47 48-62 63-77 78-90 91-110 Maß Tür incl. Rosetten /
RR-Rosetten (siehe Zeich-
nung)
[alle Angaben in mm]
Für eine sichere Klemmung
durch die Klemmschraube ist
auf einen Mindestüberstand des
Vierkants von mindestens 2 mm
zu achten.
mind. 2 mm
Vierkantlänge

9DORMA
Flanschhülse Abstand / Varianten
click
Überstand PZ
Flanschhülse Abstand / Varianten
click
Überstand PZ
Flanschhülse Abstand / Varianten
click
Überstand PZ
TÜRBESCHLAG MATRIX AIR
—
FB
FB = 7 mm
FB = 8 mm
4.1 Einsatz von Reduzierhülsen
Für Feuerschutztüren sind Hülsen nicht zulässig.
Passendes Brandschutzkit montieren.

10 DORMA
Bild 1 | Maßangaben
S
M
y
38-53
53-63
TD
L64-70
109
109
129
TD
y
Bild 1 | Montage
Bild 1 | Maßangaben
S
M
y
38-53
53-63
TD
L64-70
109
109
129
TD
y
Bild 1 | Montage
TÜRBESCHLAG MATRIX AIR
—
≤8 mm
11-16 mm
≤8 mm
11-16 mm
Maximal zulässiger Überstand
Beachten Sie je nach Ausführungsvariante des Türbeschlags den maximal zulässigen Über-
stand des Schließzylinders, bezogen auf die Türfläche.

11DORMA
Bild 1 | Flanschmontage
1 2
3
1
3
4
2
TÜRBESCHLAG MATRIX AIR
—

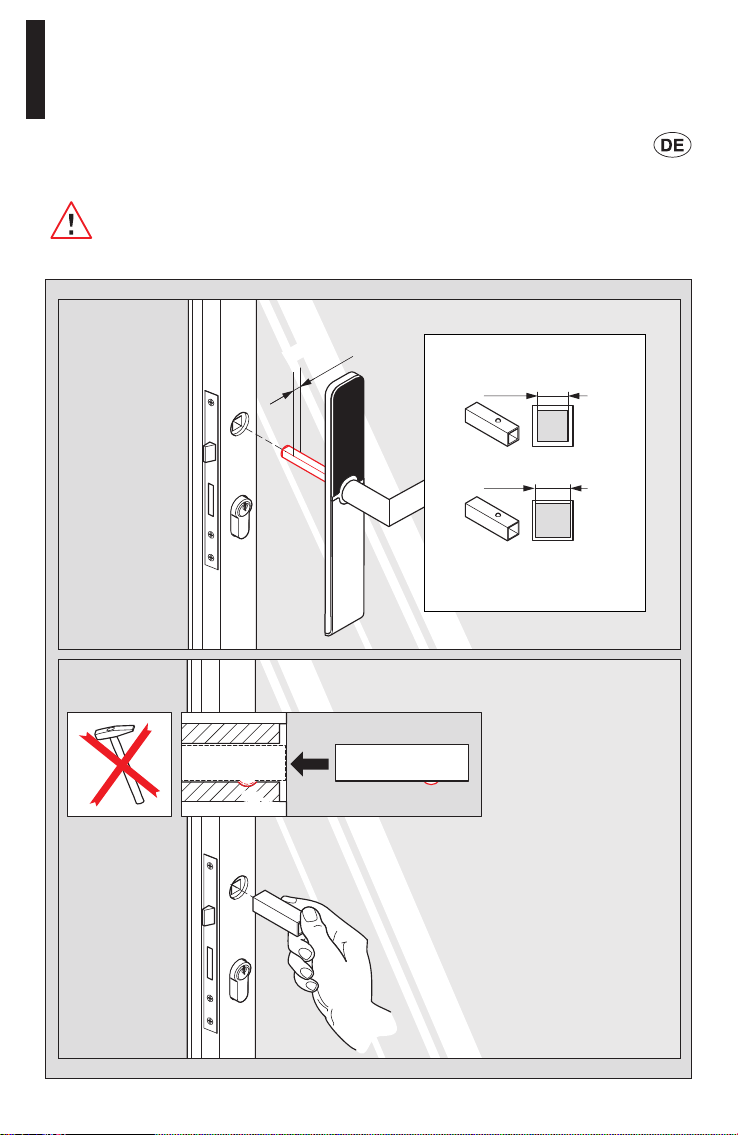

4.2 Türbeschlag vorbereiten
Setzen Sie entsprechend der Türdicke den passenden Vierkant ein. Drücker während der
Montage nicht betätigen.
Frontansicht Vierkant

12 DORMA
TÜRBESCHLAG MATRIX AIR
—
4.3 Anforderungen an die Tür
Bohren Sie entsprechend des Lochbilds und montieren Sie die Blindnietmuttern mit geeig-
netem Setzwerkzeug. Für die Sicherheitsschraube (Einsatz optional) bohren Sie durch den
Rahmen.
4.4 Türbeschlag montieren
Prüfen Sie vor der Montage, ob der Türdrücker eingekoppelt ist. Platzieren Sie nach Montage
des Türdrückers die Frontblende und schieben Sie sie hoch.
Für die Montage werden die beigefügten
Blindnietmuttern benötigt.
Ø 7mm
2 x Ø 7 mm
2 x Ø 7 mm
Ø 21,5 mm
28 mm
14 mm
82/94/108/120 mm
130 mm
145 mm
6 mm
15,5 mm

13DORMA
Montage Rohrrahmen
1
2
3
Montage Rohrrahmen
1
2
3
4
TÜRBESCHLAG MATRIX AIR
—
Hinweis – Gefahr der
Beschädigung der Elektronik
Vorsicht bei der Montage der
oberen Frontblende.
Sicherheitsschraube
(Einsatz optional)

14 DORMA
GG
RR
BB
Bedienung
Funksignal
GG
RR
BB
GG
RR
BB
Bedienung
Funksignal
GG
RR
BB
Bedienung
Funksignal
GG
RR
BB
Bedienung
Funksignal
TÜRBESCHLAG MATRIX AIR
—
00:00:01
6. Bedienung
Der Türbeschlag MATRIX AIR liest berührungslos Daten von RFID-Medien (Karten oder
Transponder-Anhänger) und öffnet je nach Ausweisberechtigung.
Optische Signale
Die Anzeige der optischen Signale während der Benutzung erfolgt über den Lichtleiterring.
= blinkt
= leuchtet

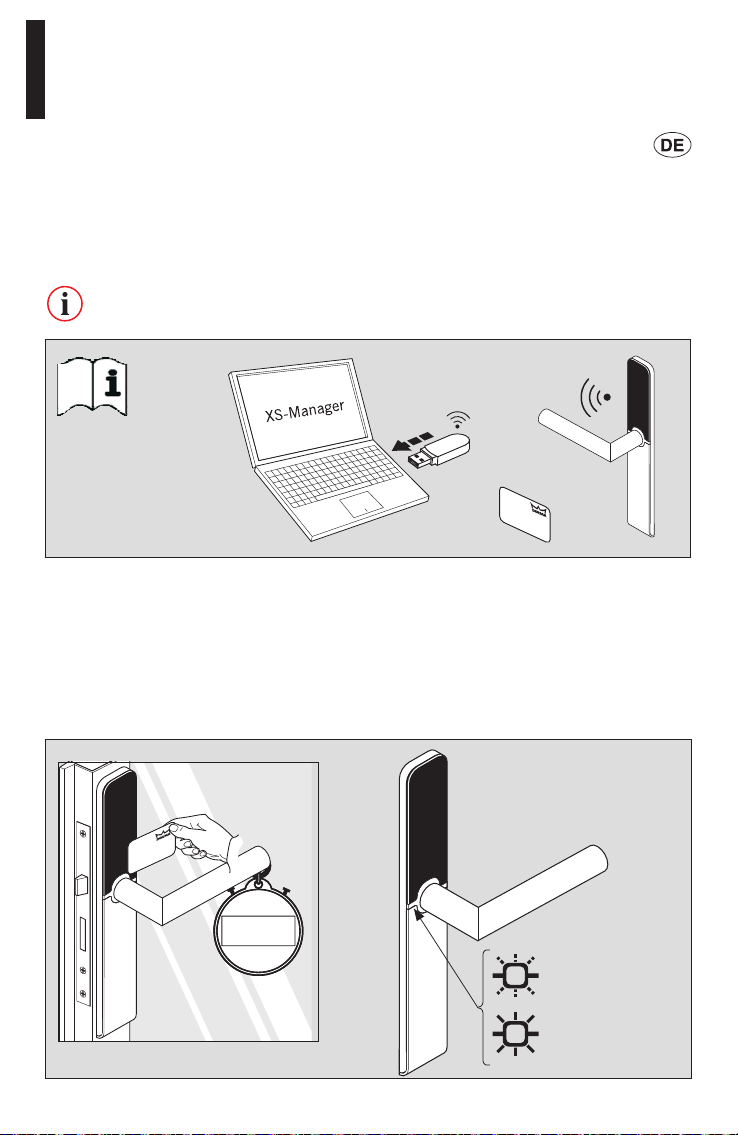

5. Inbetriebnahme – Türbeschlag initialisieren
Für die Inbetriebnahme muss der Türbeschlag MATRIX AIR initialisiert und konfiguriert wer-
den. Dazu benötigen Sie einen Laptop mit USB-RF-Stick und installiertem XS-Manager. Für
das weitere Vorgehen folgen Sie bitte den Anweisungen im Benutzerhandbuch XS-Manager.
Beschlag nur im verbautem Zustand in
Betrieb nehmen.
Handbuch
XS-Manager

15DORMA
TÜRBESCHLAG MATRIX AIR
—

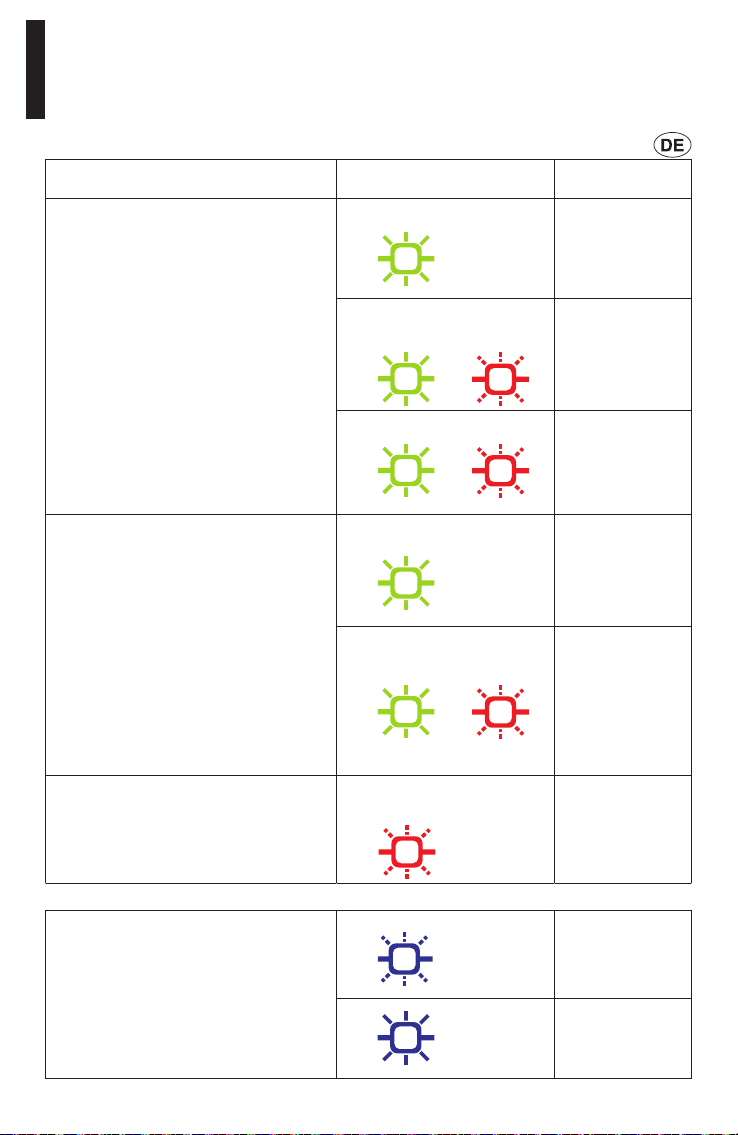

Bedienung mit Ausweis
Ausweis mit Zugangsberechtigung
Karte 1 Sekunde vorhalten:
Der Türdrücker wird innerhalb der pro-
grammierten Türoffenzeit freigeschal-
tet. Die Tür kann durch Betätigen des
Türdrückers geöffnet werden.
Einzelzutritt
1x
G
G
RR
BB
Zutritt wird
gewährt
Batteriewarnstufe
1x
G
G
RR
BB
4x
GG
R
R
BB
Zutritt wird
gewährt (ohne
Verzögerung)
Notbetrieb
1x
G
G
RR
BB
4x
GG
R
R
BB
Zutritt wird
verzögert
(3-6 s)
Ausweis mit Zugangsberechtigung
Karte 3 Sekunden vorhalten:
Die programmierte dauerhafte
Türoffenzeit wird eingeleitet. Der
Türdrücker wird für den Zeitraum der
Funktion „Bürofreigabe“ freigeschal-
tet. Die Tür kann durch Betätigen des
Türdrückers geöffnet werden.
Erneutes Vorhalten für ca. 1 Sekunde
beendet die Türoffenzeit. Die Tür
kann durch Betätigen des Türdrückers
nicht geöffnet werden.
Bürofreigabe
2x
G
G
RR
BB
Zutritt wird
dauerhaft
gewährt
Bürofreigabe aufheben
1x
G
G
RR
BB
1x
GG
R
R
BB
Dauerhafter
Zutritt
aufgehoben
Ausweis ohne Zugangsberechtigung
Die Tür kann durch Betätigen des
Türdrückers nicht geöffnet werden.
Kein Zutritt
1x
GG
R
R
BB
Zutritt wird
verweigert
Konfiguration mit Zutrittskontroll-
software XS-Manager 5x
GG
RR
B
B
Funkverbindung
besteht
GG
RR
B
B
Power on
Reset

16 DORMA
3
1
NiCad
Rechargeable
L91-FR6
Zink-Kohle
Alkali
Energizer
Lithium
NiCad
Rechargeable
ALMn
ZnC
Energizer Lithium
L91-FR6
Batteriewechsel
Türdrücker Standard
Batteriewechsel
Türdrücker Design
2
1
2
2
3
3
1
1
TÜRBESCHLAG MATRIX AIR
—
7. Wa r tu ng
Der Türbeschlag MATRIX AIR ist wartungsfrei. Für einen ordnungsgemäßen Betrieb sollte
ein turnusmäßiger Wechsel der Batterien vorgenommen werden.
Batteriewarnung
Eine sinkende Batterieleistung wird über den Lichtleiterring angezeigt. Die Warnung erfolgt
in Stufen (siehe Tabelle im Kapitel 6. Bedienung).
Wechseln Sie die Batterien, sobald die
Batteriewarnstufe angezeigt wird.

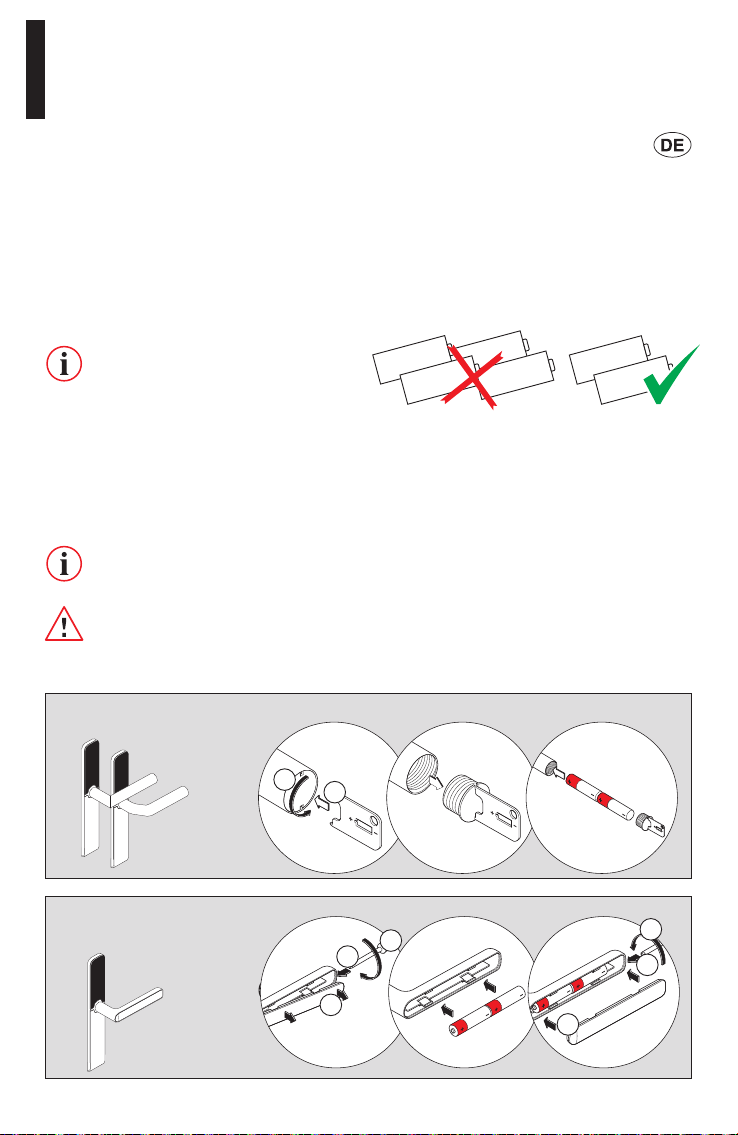

Batterien einsetzen/wechseln
Die Batterien befinden sich beim Türbeschlag MATRIX AIR im Türdrücker.
- Setzen Sie nur fabrikneue und unbenutzte Batterien vom Typ Energizer L91-FR6 ein!
- Verwenden Sie die Batterie nur bestimmungsgemäß und für das dazugehörige
DORMA-Produkt!
- Außer Reichweite von Kindern aufbewahren!
Führen Sie den Batteriewechsel innerhalb einer Minute durch. Ansonsten muss der
Beschlag mit dem XS-Manager erneut initialisiert werden (siehe Kapitel 5).
Warnung – Gefahr starker Hitzeentwicklung, Explosion und Feuer
Unsachgemäßer Umgang (z.B. Überhitzung, Zerstörung, Wiederaufladen, Verwendung
der Batterie in anderen Produkten) kann zu Hitzeentwicklung, Explosion und Feuer
führen. Es besteht die Gefahr von Verletzungen.
Türdrücker Standard (8906) und Standard U (8906V)
Türdrücker Design (8115)

17DORMA

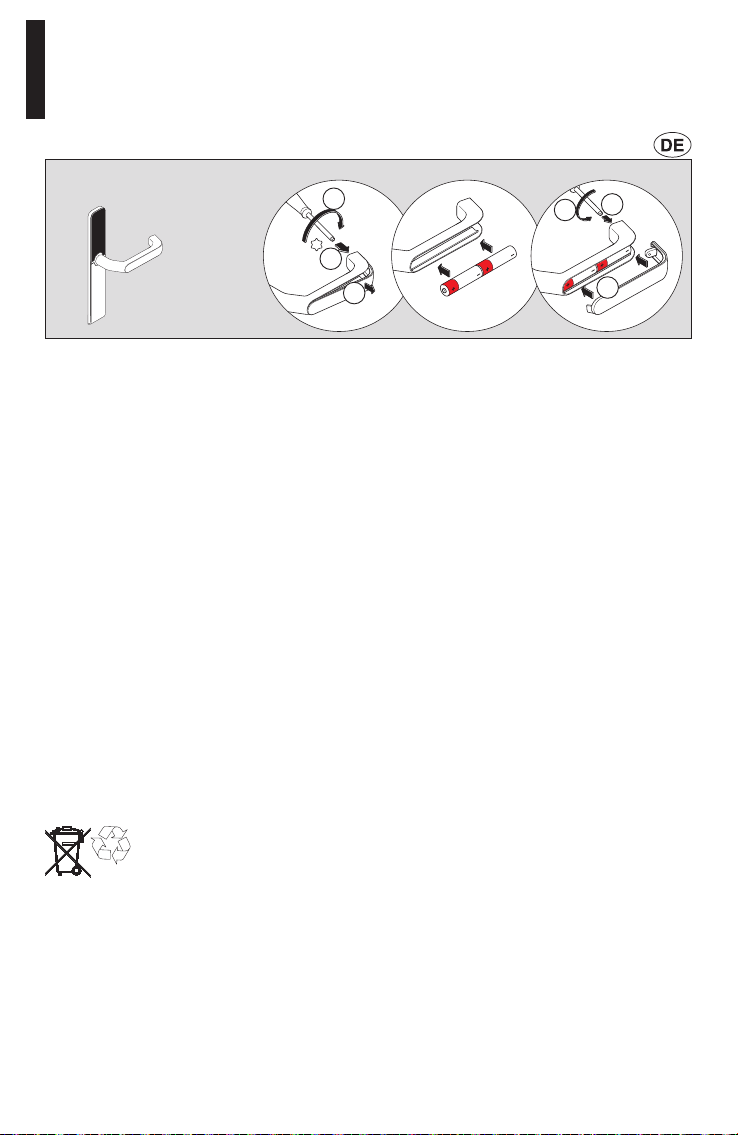

Batteriewechsel
Türdrücker Design U
Bild 3 | Drückerwechsel LR
22
3
3
1
1
TÜRBESCHLAG MATRIX AIR
—
8. Reinigung und Pflege
Der Türbeschlag MATRIX AIR darf nur mit einem weichen, sauberen und trockenen Tuch
gereinigt werden. Stärkere Verschmutzungen entfernen Sie mit einem leicht angefeuchte-
ten Tuch. Verwenden Sie keine lösemittelhaltigen Reinigungsmittel, da Kunststoffteile und
Oberflächen darunter leiden können. Lassen Sie kein Wasser oder andere Flüssigkeiten auf
oder in das Gerät gelangen.
9. Reparatur
Im Fall einer Reparatur senden Sie den Türbeschlag bitte unter Angabe des Schadens ein.
Bei unsachgemäßer Benutzung oder unbefugter Öffnung des Gehäuses erlischt jegliche
Gewährleistung seitens DORMA.
10. Demontage, Recycling und Entsorgung
Die Demontage erfolgt in umgekehrter Reihenfolge der Aufbauanleitung und muss durch
sachkundiges Personal erfolgen.
Entsorgungshinweis
Entsorgen Sie das Produkt umweltgerecht. Elektrotechnische Teile und
Batterien dürfen nicht über den Hausmüll entsorgt werden. Entsorgen Sie
diese in den dafür eingerichteten Annahme- und Sammelstellen.
Beachten Sie die für Sie geltenden nationalen gesetzlichen Vorschriften.
Türdrücker Design U (8116V)

18 DORMA
Batteriewechsel
Türdrücker Standard
Bild 1 | Drückerwechsel LR
Batteriewechsel
Türdrücker Design
Bild 2 | Drückerwechsel LR
1 2
Batteriewechsel
Türdrücker Design U
Bild 3 | Drückerwechsel LR
Bild 4 | Drückerwechsel LR
3 4
1
1
2
2
1
2
TÜRBESCHLAG MATRIX AIR
—
11. Umbau Drücker rechts auf Drücker links (und umgekehrt)
Der Umbau darf nur durch DORMA-Personal oder durch Personal erfolgen, das von
DORMA speziell zu dem Drückerumbau R/L Matrix Air eingewiesen und autorisiert wurde.
Es wird empfohlen, den Beschlag in der korrekten Ausführung zu bestellen. Bei gebro-
chenem Siegel erlischt die Garantie.
Vorsicht – Gefahr der plötzlichen Entspannung der Feder
Der Federmechanismus steht unter Spannung. Nach Entfernen der
Abdeckung den Türdrücker nicht betätigen!

19DORMA
5
Bild 6 | Drückerwechsel LR
1
2
Bild 6 | Drückerwechsel LR
TÜRBESCHLAG MATRIX AIR
—

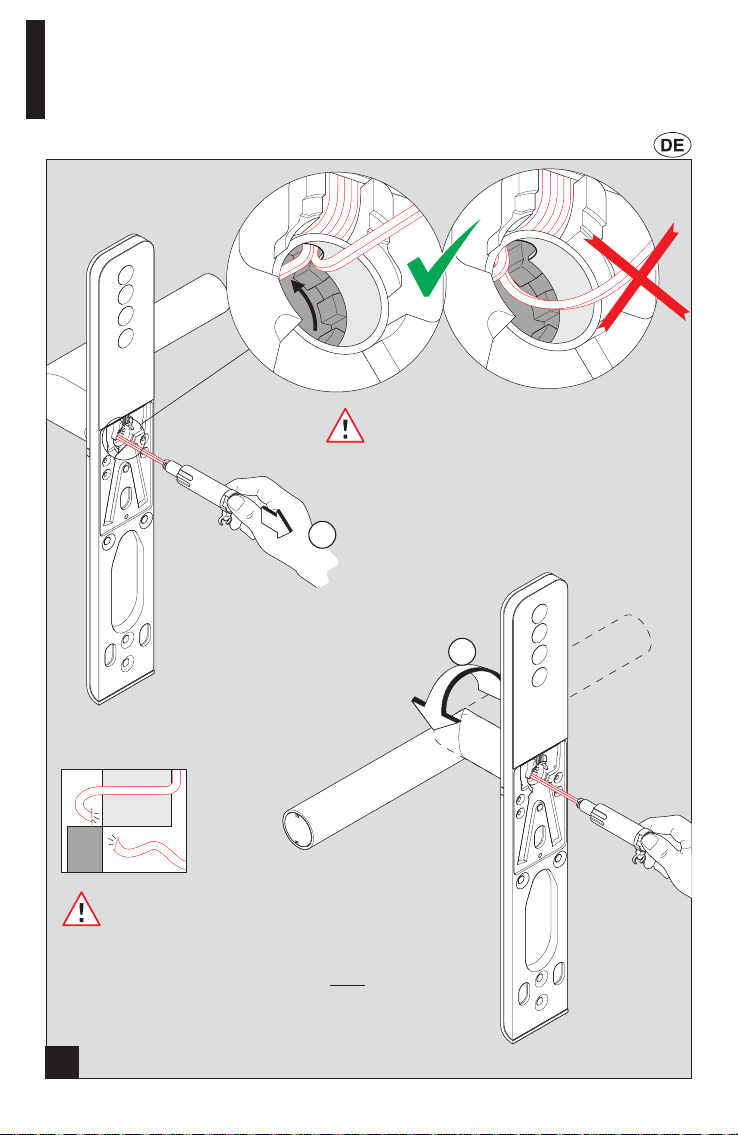

Hinweis – Gefahr der dauerhaften
Beschädigung des Kabelbaums
Ziehen Sie vorsichtig an der Führungshülse
und der Verkabelung, bis die Verkabelung im
Inneren des Türdrückers in der Aussparungs-
öffnung liegt. Die Verkabelung darf während
des Umlegens des Türdrückers nicht im
verzahnten Schwenkbereich liegen.
Hinweis – Gefahr der dauerhaften Beschädi-
gung des Kabelbaums durch Abscheren
Legen Sie den Drücker mit äußerster Vorsicht
um. Ein Widerstand bedeutet, dass das Kabel
eingeklemmt ist. In diesem Fall nicht weiter-
drehen, sondern die Verzahnung im Schwenk-
bereich auf Freigängigkeit prüfen.

20 DORMA
Bild 8 | Drückerwechsel LR
1
2
7
6
TÜRBESCHLAG MATRIX AIR
—
Hinweis – Gefahr der dauerhaften Beschädi-
gung des Kabelbaums durch Einklemmen
Führen Sie die Verkabelung und die Führungs-
hülse vorsichtig ein.
