Dräger Aerotest Navy User manual

D
de Druckluft-Prüfgerät
Gebrauchsanweisung
2
en Breathing Air Tester
Instructions for Use
2
da Trykluft-tester
Brugsanvising
18
Aerotest Navy

2
Inhaltsverzeichnis
Zu Ihrer Sicherheit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Was ist was . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Beschreibung / Verwendungszweck . . . . . . . . . . . . . . . . . . . . . 5
Vorbereiten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Sauerstoffgehalt prüfen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Nach Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Lagern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Pannenhilfe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Instandhaltungsintervalle . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
Bestell-Liste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Contents
For Your Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
What’s What . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Description / Intended Use . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Preparation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Testing the oxygen content . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
After use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Technical Data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Maintenance Intervals . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Order List . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

3
Zu Ihrer Sicherheit
Gebrauchsanweisung beachten
Jede Handhabung an dem Gerät setzt die genaue Kenntnis und
Beachtung dieser Gebrauchsanweisung voraus. Das Gerät ist nur für
die beschriebene Verwendung bestimmt.
Instandhaltung
Das Gerät muß regelmäßig Inspektionen und Wartungen durch Fach-
leute unterzogen werden (mit Protokoll).
Instandsetzungen am Gerät nur durch Fachleute.
Für den Abschluß eines Service-Vertrags sowie für Instandsetzungen
empfehlen wir den DrägerService.
Bei Instandhaltung nur Original-Dräger-Teile verwenden.
Haftung für Funktion bzw. Schäden
Die Haftung für die Funktion des Gerätes geht in jedem Fall auf den
Eigentümer oder Betreiber über, soweit das Gerät von Personen, die
nicht dem DrägerService angehören, unsachgemäß gewartet oder
instandgesetzt wird oder wenn eine Handhabung erfolgt, die nicht
der bestimmungsgemäßen Verwendung entspricht.
Für Schäden, die durch die Nichtbeachtung der vorstehenden Hin-
weise eintreten, haftet Dräger nicht.
Gewährleistungs- und Haftungsbedingungen der Verkaufs- und Lie-
ferbedingungen von Dräger werden durch vorstehende Hinweise
nicht erweitert.
Dräger Safety AG & Co. KGaA
For Your Safety
Strictly follow the Instructions for Use
Any use of the apparatus requires full understanding and strict obser-
vation of these instructions. The apparatus is only to be used for pur-
poses specified here.
Maintenance
The apparatus must undergo regular inspection and servicing by trai-
ned personnel (to be accompanied by written service record).
Repairs to the apparatus may only be carried out by trained personnel.
We recommend DrägerService for any repairs and to arrange a ser-
vice contract.
Only use original Dräger spare parts for maintenance.
Liability for proper function or damage
The liability for the proper function of the apparatus is irrevocably
transferred to the owner or operator to the extent that the apparatus is
serviced or repaired by personnel not employed or authorized by Drä-
gerService or if the apparatus is used in a manner not conforming to
its intended use.
Dräger cannot be held responsible for damage caused by non-com-
pliance with the recommendations given above.
The warranty and liability provisions of the terms of sale and delivery
of Dräger are likewise not modified by the recommendations given
above.
Dräger Safety AG & Co. KGaA

4
Was ist was
1Tragekoffer
2Meßeinheit mit vier Prüfröhrchenhalter
3Prüfröhrchen für Sauerstoff
4Schlauch und T-Stück für
Sauerstoff-Messung
5Prüfröhrchen (4 Satz je 10 Stück)
6Gasspürpumpe accuro
7Ersatzteile für Gasspürpumpe accuro
8Adapter für Anschluß des Druckminde-
rers an eine Druckluft-Flasche
9Adapter für Anschluß des Druckminde-
rers an einen Druckluft-Kompressor
10 Abbrech-Vorrichtung für Prüfröhrchen
11 Stoppuhr
12 Druckminderer
What’s What
1Carrying case
2Measuring unit with four Dräger tube hol-
ders
3Dräger tube for Oxygen
4Hose and T-piece for oxygen measure-
ment
5Dräger tubes (4 sets of 10)
6"accuro" gas sniffer pump
7Spare parts for "accuro" gas sniffer pump
8Adapter for connecting the pressure
reducer to a compressed air cylinder
9Adapter for connecting the pressure
reducer valve to an air compressor
10 Tube opener for breaking off tube ends
11 Timer
12 Pressure reducer
1
2
3
4
5
6
7
8
9
10
12
11

5
Beschreibung / Verwendungszweck
Mit dem Dräger Aerotest Navy wird die Qualität der von einem Hoch-
drucksystem (Kompressor oder Druckluft-Flasche) gelieferten Atem-
luft bestimmt. Vordruck maximal 300 bar / 4500 psi. Für die Messung
werden Prüfröhrchen verwendet. Es kann gemessen werden der
Gehalt an Öl, Kohlenstoffdioxid (CO2), Kohlenstoffmonoxid (CO) und
Wasserdampf (H2O). Die vier Werte können gleichzeitig (simultan)
oder auch einzeln bestimmt werden. Die Meßgenauigkeit ist unabhän-
gig davon wieviele der vier Prüfröhrchenhalter bestückt sind. Wichtig
ist, die Zuordnung Prüfröhrchen / Prüfröhrchenhalter d. h. zur Kon-
trolle des Ölgehaltes der Atemluft z. B. muß das Öl-Röhrchen in den
zugehörigen, mit "Öl" bezeichneten Halter eingesetzt werden.
Zusätzlich zu den genannten Werten ist es möglich den Sauerstoff-
gehalt (O2) der Atemluft zu messen.
Die zulässigen Grenzwerte sind festgelegt in DIN 3188 (Druckluft für
Atemgeräte).
Alle für die Messung erforderlichen Teile befinden sich in einem
handlichen Tragekoffer.
Description / Intended Use
The Dräger Aerotest Navy determines the quality of the breathing air
delivered by a high pressure system (compressor or compressed air
cylinder). The maximum supply pressure at the device inlet is
300 bar/ 4500 psi. Special Dräger test tubes are used for the
measurements. The levels of the following substances can be
measured: oil, carbon dioxide (CO2), carbon monoxide (CO) and
water vapour (H2O).
These four values can be defined either simultaneously or individually.
Measurement accuracy remains constant regardless how many of the
four test tube holders are loaded. On the other hand, the assigned
functions of the Dräger tubes/tube holders must be taken into
account: in other words, in order to check e.g. the oil content of the
breathing air, the oil tube must be loaded in the holder marked "oil".
In addition to the substances mentioned, the oxygen content (O2) of
the breathing air can be measured.
The permissible limit values are defined in DIN 3188 (Compressed air
for breathing apparatus).
All the components required for measurement are housed in a handy
carrying case.

6
Vorbereiten
●Anschlußstutzen der Druckluft-
Versorgung reinigen (ausblasen).
●Schutzkappe abschrauben und Druck-
minderer mit dem Anschlußstutzen der
Druckluft-Versorgung verbinden.
Vordruck maximal 300 bar / 4500 psi.
Für den Druckminderer kein Werkzeug
benutzen: Handanschluß.
Falls erforderlich Adapter verwenden:
U 07 547 für den Anschluß des Druck-
minderers an eine Druckluft-Flasche oder
65 25 957 für den Anschluß des Druck-
minderers an einen Druckluft-Kompres-
sor.
●Meßeinheit mit dem Druckminderer
verbinden (Steckanschluß).
●Ventil der Druckluft-Versorgung langsam
öffnen und Anlage spülen
(Druckluft abströmen lassen).
Bei regelmäßig gewarteter Anlage:
2 bis 3 Minuten.
Bei anderen Anlagen:
5 bis 6 Minuten.
Danach Ventil schließen.
●Stoppuhr einstellen: 5 Minuten.
Zugehörige Gebrauchsanweisung be-
achten.
Bild6.e
p
sXXXXXBild8.e
p
s
Oil CO H
2
OCO
2
D
D
Preparation
●Clean the compressed air supply connec-
tion by blowing it clear.
●Unscrew the protective cap, and connect
the pressure reducer to the compressed
air supply connection.
The maximum inlet pressure is 300 bar/
4500 psi.
Do not use a tool to mount the pressure
reducer. Hand-tighten only.
If necessary, use the appropriate adapter:
U07 547 for connecting to the pressure
reducer to a compressed air cylinder or
65 25 957 for connecting the pressure
reducer to a compressed air compressor.
●Connect the measuring unit to the pres-
sure reducer (plug-in connection).
●Slowly open the compressed air supply
valve and flush the system (allow com-
pressed air to be exhausted through the
system).
Flushing time for a regularly maintained
system: 2 to 3 minutes.
For other systems: 5 to 6 minutes.
Then close the valve.
●Set the timer: 5 minutes.
Strictly follow the specific Instructions for
Use.

7
Gebrauch
●Beide Spitzen des Prüfröhrchens "Öl 10/
a-P" abbrechen. Dazu Abbrech-Vorrich-
tung verwenden:
1Prüfröhrchen bis zum Anschlag in das
mittlere Loch stecken und ein- bis zwei-
mal drehen. Das Glas wird geritzt.
2Geritzte Spitze in das äußere Loch sto-
ßen. Die Spitze bricht ab und fällt in den
Behälter.
Die Röhrchenspitzen sind scharfkantig,
Verletzungsgefahr!
Bild4.e
p
s
1
2
Use
●Cut off both ends of the "Oil 10/a-P"
Dräger tube, using the tube opener:
1Insert the tube as far as it will go into the
middle hole and turn once or twice. The
glass will be scratch-marked.
2Push the scratched end into the outer
hole. The end breaks off and falls into the
holder.
Tube ends have sharp edges.
Risk of injury!

8

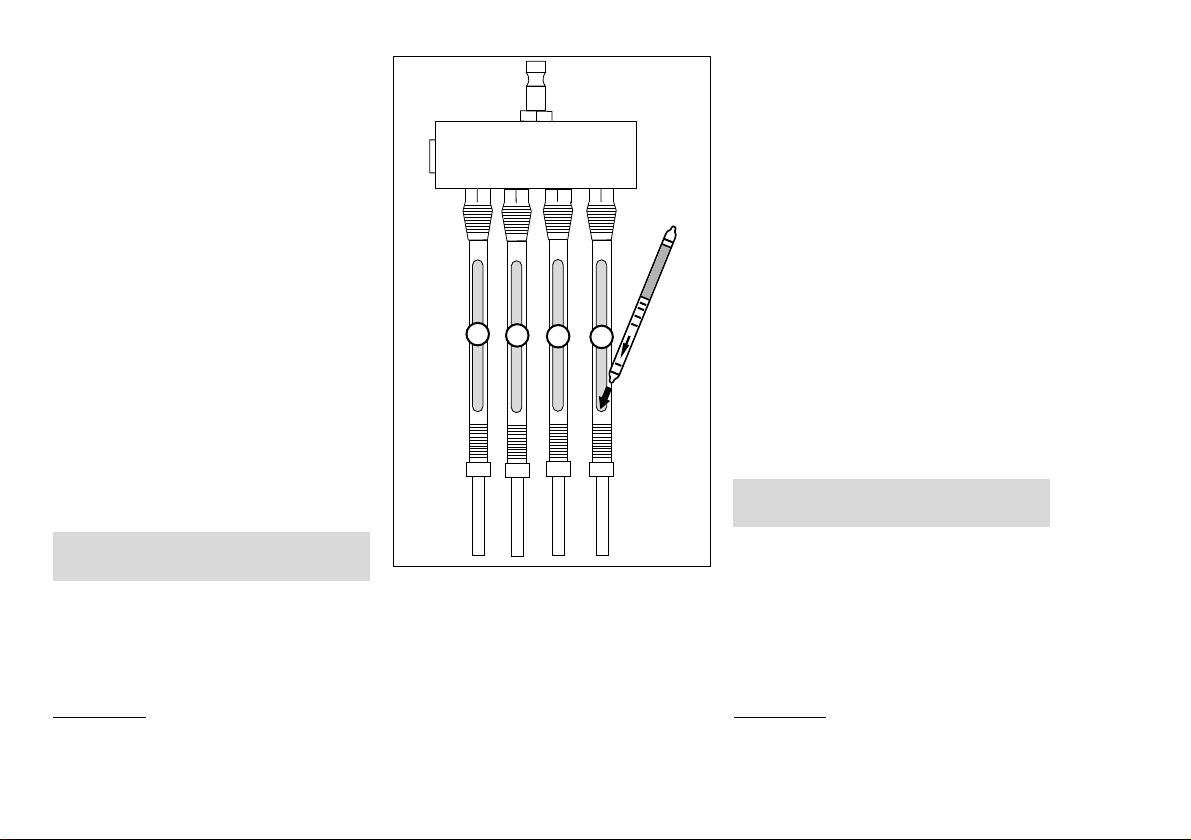

1Prüfröhrchen in den Halter "Oil" der Meß-
einrichtung stecken. Der Pfeil auf dem
Prüfröhrchen kennzeichnet die Strö-
mungsrichtung (zeigt vom Gerät weg).
Nur Dräger-Röhrchen®verwenden,
siehe Bestell-Liste.
2Beide Spitzen des Prüfröhrchens "Koh-
lenstoffdioxid 100/a-P" abbrechen und in
den Halter "CO2" der Meßeinrichtung
stecken.
3Beide Spitzen des Prüfröhrchens "Koh-
lenstoffmonoxid 5/a-P" abbrechen und in
den Halter "CO" der Meßeinrichtung
stecken.
Das Prüfröhrchen “Wasserdampf 20/a-P“
verlangt eine Sonderbehandlung:
●Spitze am Ausgang des Prüfröhrchens
abbrechen. Spitze am Eingang des Prüf-
röhrchens mit der Abbrech-Vorrichtung
nur anritzen.
●Ventil der Druckluft-Versorgung langsam
öffnen.
4Ausgangsseite des Prüfröhrchens "Was-
serdampf 20/a-P" in den Halter "H2O"
der Meßeinrichtung stecken. Eingangs-
seite im Luftstrom abbrechen und gleich-
zeitig in den Halter stecken.
●Stoppuhr starten.
Nach Ablauf der Prüfzeit:
●Ventil der Druckluft-Versorgung schlie-
ßen, Prüfröhrchen aus der Halterung her-
ausnehmen und mit Hilfe der
Prüfröhrchen-Gebrauchsanweisung aus-
werten. Prüfröhrchen "Wasserdampf
20/a-P" zuerst ablesen.
® Eingetragenes Warenzeichen der Drägerwerk AG
Die während der Messung austretenden
Gase nicht einatmen.
Bild5.e
p
s
Oil CO H2OCO2
D
123 4
1Insert the Dräger tube in the "Oil" holder
of the measuring unit. The arrow on the
tube indicates the direction of flow (i.e. it
must point away from the device).
Use only Dräger tubes®– see Order List.
2Break off both ends of the "Carbon dioxi-
de 100/a-P" tube and insert it in the
"CO2" holder of the measuring unit.
3Break off both ends of the "Carbon mon-
oxide 5/a-P" tube and insert it in the "CO"
holder of the measuring unit.
The “Water vapour 20/a-P“ tube requires
special handling:
●Break off the outlet end of the tube.
Scratch-mark the inlet end of the tube
with the tube opener, without breaking it
off.
●Slowly open the compressed air supply
valve.
4Insert the outlet end of the "Water vapour
20/a-P" tube in the "H2O" holder of the
measuring unit. Break off the inlet end in
the air stream and simultaneously insert it
in the holder.
●Start the timer.
After the test time has elapsed:
●Close the compressed air supply valve.
Remove the Dräger tubes from the holder
and evaluate the relevant levels with the
aid of the Instructions for Use of the Drä-
ger tubes. Start by reading off the value of
the "Water vapour 20/aP" tube.
® Registered trade mark of Drägerwerk AG
Do not inhale the gases released during
measurement.

9
Sauerstoffgehalt prüfen
●Ventil der Druckluft-Versorgung langsam öffnen.
1T-Stück mit zwei Schlauchstücken je ca. 5 cm lang versehen und
fest in den Halter "H2O" der Meßeinrichtung stecken.
●Gummikappen des Sorptionsröhrchens abziehen und beide Spit-
zen abbrechen.
Beide Spitzen des Prüfröhrchens "Sauerstoff O2" abbrechen.
2Prüfröhrchen mit einem Schlauchstück ca. 5 cm lang verbinden.
Grüne Markierung und Pfeil auf den Prüfröhrchen beachten.
3Eingangsseite des Sauerstoffröhrchen mit dem T-Stück verbin-
den.
4Ausgangsseite des Sorptionsröhrchen mit der Gasspürpumpe
accuro verbinden. Zugehörige Gebrauchsanweisung beachten.
5Gasspürpumpe einmal bis zum Anschlag zusammendrücken,
dann freigeben und Hubende (Indikatorpunkt) abwarten.
●Ventil der Druckluft-Versorgung schließen und Prüfröhrchen "Sau-
erstoff O2" mit Hilfe der Prüfröhrchen-Gebrauchsanweisung aus-
werten.
Vorsicht, das Prüfröhrchen erwärmt sich während der Messung.
Im Ex-Bereich nicht verwenden.
●Gummikappen auf Sorptionsröhrchen stecken. Das Sorptions-
röhrchen kann viermal verwendet werden.
Testing the oxygen content
●Slowly open the valve of the compressed air supply.
1Fit two pieces of hose, each 5 cm long, to the T-piece and plug
firmly into the "H2O" holder on the measuring unit.
●Remove the rubber cap of the absorption tube and break off both
ends.
Break off both ends of the "Oxygen O2" Dräger tube.
2Connect the Dräger tube with a piece of hose about 5 cm long.
Note the green marking and the arrow on the tube.
3Connect the inlet end of the tube to the T-piece.
4Connect the outlet end of the absorption tube to the "accuro" gas
sniffer pump. Strictly follow the separate Instructions for Use of
the pump.
5Squeeze the gas sniffer pump once as far as it will go and then re-
lease and wait for the end of the stroke (indicator point).
●Close the valve of the compressed air supply, and evaluate the
"Oxygen O2" Dräger tube with the aid of the separate Instructions
for Use of the Dräger tube.
Caution: the Dräger tube heats up during measurement.
Do not use in an explosion-hazard zone.
●Fit the rubber cap on the absorption tube. The absorption tube can
be used four times.

10
Bild7.eps
H2O
D
12
3
4
5

11
Nach Gebrauch
●Alle benutzten Prüfröhrchen sowie die in der Abbrech-Vorrichtung
befindlichen Spitzen entsprechend der Prüfröhrchen-Gebrauchs-
anweisung entsorgen.
Das Sorptionsröhrchen kann viermal verwendet werden.
●Falls erforderlich:
Behälter der Abbrech-Vorrichtung und Prüfröhrchenhalter
(nur ausgangsseitig), das untere Ende mit klarem Wasser reinigen
und trocknen.
Lagern
Alle Teile ohne Verformung trocken, kühl und staubfrei lagern. Vor
direkter Licht- und Wärmeeinstrahlung schützen. DIN 7716 "Richtli-
nien für Lagerung, Wartung und Reinigung von Gummierzeugnissen"
beachten.
After use
●Dispose of all used tubes and of the broken tube ends in the tube
opener in accordance with the Instructions for Use of the Dräger
tubes.
The absorption tube can be used four times.
●If necessary:
Clean the container of the tube opener and the tube holder (only
the lower, outlet end) with clean water. Then dry.
Storage
Store all parts dry, free of deformation, in a cool and dust-free place.
Protect against direct light and heat sources.

12
Pannenhilfe
Fehler Ursache Abhilfe
Druckluftanschluss
undicht
Dichtring defekt Dichtring überprü-
fen, falls erforder-
lich erneuern
Handanschluß läßt
sich nicht lösen
Anschluß steht unter
Druck
Anschluß entlüften
Druckminderer
undicht
Sicherheitsventil
bläst ab
Druckminderer repa-
rieren1)
1) durch Dräger Safety
Kolben undicht
Prüfröhrchen sitzt
nicht fest im Halter
Prüfröhrchenhalter
ausgeleiert
Prüfröhrchenhalter
erneuern
Spitze des Prüfröhr-
chens unsauber geritzt
und abgebrochen
Abbrech-Vorrich-
tung stumpf
Abrech-Vorrichtung
erneuern
Großer Messfehler
Prüfröhrchen in fal-
schen Halter einge-
setzt
Kontrollieren
Prüfröhrchenhalter
verschmutzt oder
lose
Prüfröhrchenhalter
reinigen oder erneu-
ern
Falscher Volumen-
fluss, weil Dosier-
einsatz verstopft
Prüfröhrchenhalter
aus der Messeinheit
herausschrauben
und Dosiereinsatz
von beiden Seiten
mit Druckluft ausbla-
sen, falls erforder-
lich ersetzen.
Troubleshooting
Fault Cause Remendy
Leaky compressed air
connection
Faulty sealing ring Check the sealing
ring and replace if
necessary
Hand-tightened
connection cannot be
loosened
Connection under
pressure
Vent the connection
Leaky pressure
reducer
Safety valve blows
off
Have the pressure
reducer repaired1)
1) by Dräger Safety
Piston seal defective
Tube not firmly seated
in the holder
Tube holder worn Replace the tube
holder
Tube end not cleanly
scratchmarked and
broken off
Tube opener blunt Replace the tube
opener
Major measurement
fault
Tube inserted in
wrong holder
Check
Tube holder dirty or
loose
Clean or replace the
tube holder
Wrong volumetric
flow, because the
feed system is
blocked
Unscrew the tube
holder from the
measuring unit and
blow the feed insert
clear from both
sides with com-
pressed air.

13
Technische Daten
Tragekoffer
Maße (Länge x Breite x Höhe) 400 x 300 x 91 mm
Farbe blau
Gewicht mit Inhalt ca. 4 kg
Meßeinheit
Maße ( Länge x Breite) 100 x 38 mm
Höhe einschließlich Prüfröhrchenhalter 230 mm
Anschluß für Druckluft-Versorgung Stecknippel 9 mm
Vordruck maximal 10 bar
Volumenfluß (werkseitig eingestellt)
für Öl-, CO- und CO2-Röhrchen 0,2 Liter pro Minute
für H2O-Röhrchen 4 Liter pro Minute
Druckminderer
Eingang Außengewinde
G 5/8-300 bar
(Handanschluss)
Vordruck maximal 300 bar / 4.500 psi
Druckmesser 0 bis 400 bar
Ausgang Steckkupplung 9 mm
für Messeinheit
Überdruckventil eingestellt auf 10 bar
Technical Data
Carrying case
Dimensions (length x width x height) 400 x 300 x 91 mm
Colour blue
Weight (with full contents) approx. 4 kg
Measuring unit
Dimensions (length x width) 100 x 38 mm
Height including tube holder 230 mm
Connection for compressed air supply Press-fit nipple, 9 mm
Supply pressure, maximum 10 bar
Volumetric flow (factory-set)
for Oil, CO and CO2tubes 0.2 litres per minute
for H2O tubes 4 litres per minute
Pressure reducer
Inlet External thread
G 5/8-300 bar
(hand connection)
Supply pressure, maximum 300 bar / 4.500 psi
Pressure gauge 0 to 400 bar
Outlet
Press-fit coupling, 9 mm,
for measuring unit
Pressure relief valve set to 10 bar

14
Adapter U 07 547
Eingang
.830/14 NGO (RTH:INT)
Innengewinde,
Handanschluß für
Flaschenventil
Ausgang Innengewinde
G 5/8-300 bar für
Druckminderer
Adapter 65 25 957
Eingang .825/14 NGO Außen-
gewinde für Kompres-
sor
Ausgang Innengewinde
G 5/8-300 bar für
Druckminderer
Umgebungsbedingungen 15 bis 25 °C
1013 mbar
Adapter U 07 547
Inlet
.830/14 NGO (RTH:INT)
Internal thread,
Hand connection for
cylinder valve
Outlet Internal thread
G 5/8-300 bar for pres-
sure reducer
Adapter 65 25 957
Inlet .825/14 NGO external
thread for compressor
Outlet Internal thread
G 5/8-300 bar for pres-
sure reducer
Environmental conditions 15 to 25 °C
1013 mbar

15
Instandhaltungsintervalle
Geräteteil Durchzuführende
Arbeiten
vor jedem Einsatz nach jedem Einsatz halbjährlich jährlich alle 6 Jahre
Prüfröhrchen-
halter
reinigen X
Prüfröhrchen Verbrauchsdatum
prüfen
XX
Messeinheit Volumenfluss kon-
trollieren
X1)
1) Durch Dräger Safety
Druckminderer Grundüberholung X1)
Maintenance Intervals
Device
component
Maintenance
work required
before each use after each use every six months every year every 6 years
Tube holder Clean X
Dräger tubes Check expiry date XX
Measuring unit Monitor the volu-
metric flow rate
X1)
1) By Dräger Safety
Pressure reducer General overhaul X1)

16
Bestell-Liste
Benennung und Beschreibung Bestell-Nr.
Aerotest Navy
im Tragekoffer, komplett mit Prüfröhrchen
(4 Satz je 10 Stück und 8 Stück für Sauerstoff)
65 25 960
Ersatz- und Verbrauchsteile
1 Satz (je 10 Stück) Dräger-Röhrchen®für
Öl PN 81 03 111
Kohlenstoffdioxid 100/a-P 67 28 521
Kohlenstoffmonoxid 5/a-P 67 28 511
Wasserdampf 20/a-P 81 03 061
1 Satz Dräger-Röhrchen®für
Sauerstoff 5%/B (8 Stück)
incl. Sorptionsröhrchen (2 Stück)
67 28 081
Abbrechvorrichtung 64 00 010
Röhrchenhalter CH 7000
Gasspürpumpe accuro 64 00 000
Ersatzteil-Set für Gasspürpumpe accuro 64 00 220
Stoppuhr D 40 888
Adapter für Kompressor 65 25 957
Adapter mit Handanschluß für Flaschenventil U 07 547
Order List
Designation and description Order No.
Aerotest Navy
in carrying case, complete with Dräger tubes
(4 sets of 10 tubes plus 8 tubes for oxygen)
65 25 960
Spare parts and consumables
1 set (of 10) Dräger tubes®for
Oil PN 81 03 111
Carbon dioxide 100/a-P 67 28 521
Carbon monoxide 5/a-P 67 28 511
Water vapour 20/a-P 81 03 061
1 set of Dräger tubes®for
Oxygen 5%/B (8 tubes)
incl. absorption tubes (x2)
67 28 081
Tube opener 64 00 010
Tube holder CH 7000
"accuro" gas sniffer pump 64 00 000
Spares kit for "accuro" gas sniffer pump 64 00 220
Timer D 40 888
Adapter for compressor 65 25 957
Adapter with hand-tightened connector for cylinder
valve U 07 547

17

18
Inholdsfortegnelse
For Deres sikkerhed . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
Hvad er hvad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Beskrivelse/anvendelsesformål . . . . . . . . . . . . . . . . . . . . . . . . . .21
Forberedelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Anvendelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Kontrollere iltindhold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
Efter brug . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
Opbevaring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
Hjælp ved problemer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
Tekniske data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Vedligeholdelsesintervaller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31
Bestillingsliste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

19
For Deres sikkerhed
Overhold brugsanvisningen
Anvendelse af dette apparat kræver indgående kendskab til denne
brugsanvisning. Apparatet må kun anvendes til det beskrevne formål.
Vedligeholdelse
Apparatet skal regelmæssigt underkastes inspektioner og serviceef-
tersyn af fagfolk (med protokol).
Reparationer på apparatet må kun udføres af fagfolk.
Vi anbefaler at der tegnes en servicekontrakt samt at reparationer
udføres af Dräger-service.
Til vedligeholdelsen må der kun anvendes originale dele fra Dräger.
Erstatningsansvar for funktion eller skader
Erstatningsansvaret for apparatets funktion overgår i hvert tilfælde til
ejeren eller brugeren, for så vidt apparatet på ukyndig vis vedligehol-
des eller repareres af personer, som ikke hører til DrägerService, eller
hvis den håndteres på en måde, som ikke er i overensstemmelse med
den bestemmelsesmæssige anvendelse.
Dräger kan ikke gøres ansvarlig for skade opstået på grund af mang-
lende overholdelse af de givne rekommandationer.
Garanti- og ansvarsbestemmelserne fra Drägers salgs- og leverings-
betingelser udvides ikke af de foregående anvisninger.
Dräger Safety AG & Co. KGaA

20
Hvad er hvad?
1Kuffert
2Måleenhed med fire rørholdere
3Prøverør til oxygen
4Slange og T-stykke til
oxygen-måling
5Prøverør (4 pakker á 10 stk)
6accuro gassporepumpe
7Reservedele til accuro
gassporepumpe
8Adapter for tilslutning af reduktionsventi-
len til en trykluft-flaske
9Adapter for tilslutning af reduktionsventi-
len til en trykluft-kompressor
10 Afknækningshylster til prøverør
11 Stopur
12 Reduktionsventil
1
2
3
4
5
6
7
8
9
10
12
11
