Elko Inels RFDSC-11 User manual

R L C LED ESL
RFDSC-11, RFDSC-71
Dimming socket
EN
02-44/2015 Rev.1
1/7
☺
☺
☺
☺

☺
RFRP-20
Characteristics /
• The dimmed socket is used to control light sources that are connected by power cord - especially
lamps:
R – classic lamps.
L – halogen lamps with wound transformer.
C – halogen lamps with electronic transformer.
ESL – dimmable energy-efficient fluorescent lamps.
LED – LED light sources (230V).
• It can be combined with Controllers or System units iNELS RF Control.
• Thanks to the socket design, installation is simple by direct insertion into the existing socket.
• Output load 300W.
• RFDSC-11: single-function - dimming, ON/OFF.
• RFDSC-71: multi-function 6 light functions - smooth increase or decrease with time setting 2s-30 min.
• When switched off , the set level is stored in the memory, and when switched back on, it returns
to the most recently set value.
• Thanks to setting the min. brightness by potentiometer, you will eliminate flashing of the LED
and ESL light sources.
• The universal dimmer may be controlled by up to 32 channels (1 channel represents 1 button
on the controller).
• The programming button on the socket is also used for manual control of the output.
• Range up to 160 m (in open space), if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20.
• Communication frequency with bidirectional protocol iNELS RF Control.
• You will find more on light sources and dimming options at www.elkoep.com/solutions.
• Produced in 5 designs of sockets and plugs: French, Schuko, British, Australian, US.
Assembly /
Radio frequency signal penetration through various construction materials /
60 - 90 % 80 - 95 % 20 - 60 % 0 - 10 % 80- 90 %
brick walls wooden structures
with plaster boards reinforced concrete metal partitions common glass
Stmievaná zásuvka
SK
www.elkoep.com / www.elkoep.sk
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ELKO EP SLOVAKIA, s. r. o. | Benkova 18 | 949 11 Nitra | Slovenská Republika | e-mail: [email protected] | Technická podpora: [phone]
Charakteristika
• Stmievaná zásuvka slúži na reguláciu svetelných zdrojov, ktoré sa pripájajú napájacou šnúrou - najmä
lámp:
R – klasické žiarovky.
L – halogénové žiarovky s vinutým transformátorom.
C – halogénové žiarovky s elektronickým transformátorom.
ESL – stmievateľné úsporné žiarivky.
LED – LED svetelné zdroje (230V).
• Je možné ich kombinovať s Ovládačmi alebo Systémovými prvkami iNELS RF Control.
• Vďaka zásuvkovému prevedeniu je inštalácia jednoduchá a to priamym zasunutím do existujúcej
zásuvky.
• Zaťaženie výstupu 300W.
• RFDSC-11: jednofunkčné - stmievanie, ON/OFF.
• RFDSC-71: multifunkčné - 6 svetelných funkcií – plynulý nábeh alebo dobeh s časovým nastave-
ním 2s-30 min.
• Pri vypnutí sa nastavená úroveň uloží do pamäte a po opätovnom zopnutí sa vráti na poslednú
nastavenú hodnotu.
• Vďaka nastaveniu min. jasu potenciometrom eliminujete blikanie LED a ESL svetelných zdrojov.
• Univerzálny stmievač môže byť ovládaný až 32 kanálmi (1 kanál predstavuje jedno tlačítko na
ovládači).
• Programovacie tlačítko na zásuvke slúži tiež ako manuálne ovládanie výstupu.
• Dosah až 160 m (na voľnom priestranstve), v prípade nedostatočného signálu medzi ovládačom
a prvkom použite opakovač signálu RFRP-20.
• Komunikačná frekvencia s obojsmerným protokolom iNELS RF Control.
• Viac o svetelných zdrojoch a možnostiach stmievania nájdete na www.elkoep.sk/riešenia.
• Vyrába sa v 5 prevedeniach zásuviek i zástrčiek: French, Schuko, British, Australian, US.
Montáž
Prestup rádiofrekvenčných signálov rôznymi stavebnými
materiálmi
tehlové steny drevené konštrukcie
so sádrokart.
doskami
vystužený betón kovové prepážky bežné sklo

R L C LED ESL
RFDSC-11, RFDSC-71
Dimming socket
EN
02-44/2015 Rev.1
min. LOAD
min. LOAD
min. LOAD
1
PROG > 1s
1 x

3
PROG >1s
1 x

2
2/7
min. LOAD

1 x
Indication, manual control /
set the minimum brightness /
button /
red /
setting the load type /
green /
• Green LED - stays lit upon connecting the supply voltage.
• Red LED STATUS - indication of a closed contact.
• Manual control is performed by pressing the PROG
button for less than 0.5s.
• Programming is performed by pressing the PROG
button for more than 1s.
Set the minimum brightness - min. :
- Minimum brightness setting turned on when we perform load by turning the
potentiometer min. brightness to the desired value.
- Min. brightness is automatically stored after cca. 3 seconds since the last
potentiometer position change.
Setting min. brightness by potentiometer on the front side of device eliminates
flashing of various types of light sources.
Setting the load type - LOAD:
- Setting the type of load is performed with disconected load by turning the light
source selector to the desired position.
For the ESL load, when the lamp is switched off, a short press increases the
brightness to the maximum level (when the energy saver “lights up“) and then
drops to the preset level.
RFDCS-11
Functions and programming with RF transmitters /
Light scene function /
Description of light scene /
a) By pressing the programmed button for less than 0.5s, the light illuminates, by
pressing the assigned button, it goes out.
b) By pressing the programmed button for more than 0.5s, fluid brightness
regulation will occur. After releasing the button, the brightness level is saved
in the memory, and pressing the button shortly later will switch the light on/
off to this intensity.
c) It is possible to readjust the change in intensity at any time by a long press of
the programmed button.
The socket remembers the adjusted value even after disconnecting from the
power supply.
Programming /
Press of programming button
on socket RFDSC-11 for
1 second will activate socket
RFDSC-11 into programming
mode. LED is flashing in 1s
interval.
A press of your selected
button on the RF transmitter
assigns the light scene
function. The second position
of the control "switch off" is
assigned automatically (for
4-button in the same half of
the RF transmitter).
Press of programming button
on socket RFDSC-11 shorter
then 1 second will finish
programming mode (LED
switches off).
type of source / symbol / description /
R
resistive /
ordinary light bulb, halogen lamp /
L
inductive /
coiled transformer for low-voltage halogen lamps /
C
capacitive /
electronic transformer for low-voltage halogen lamps /
LED LED lamps and LED light sources, 230 V /
ESL dimmable energy-saving fluorescent tubes /

1 x
Stmievaná zásuvka
SK
www.elkoep.com / www.elkoep.sk
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ELKO EP SLOVAKIA, s. r. o. | Benkova 18 | 949 11 Nitra | Slovenská Republika | e-mail: [email protected] | Technická podpora: [phone]
Indikácia, manuálne ovládanie
nastavenie minimálneho jasu
tlačítko PROG
červená LED
nastavenie typu záťaže
zelená LED
• Zelená LED - pri pripojení napájacieho napätia trvale svieti.
• Červená LED STATUS - signalizácia zopnutého kontaktu.
• Manuálne ovládanie sa prevádza tlačítkom PROG < 0.5s.
• Programovanie sa prevádza stlačením tlačítka PROG > 1s.
Nastavenie minimálneho jasu - min. :
- Nastavenie minimálneho jasu vykonávame pri zapnutej záťaži, otočením poten-
ciometru "min. " do požadovanej hodnoty.
- Uloženie min. jasu nastane po uplynutí cca 3s od poslednej zmeny polohy
potenciometru.
Nastavenie minimálneho jasu slúži na nastavenie najmenšieho svitu, potlačenie
samovoľného blikania, alebo zhasnutia.
Nastavenie typu záťaže - LOAD:
- Nastavenie vhodného typu záťaže vykonávame pri vypnutej záťaži otočením
potenciometru "LOAD" do požadovanej polohy.
U záťaže ESL, pokiaľ je svietidlo vypnuté, sa jas krátkym stlačením zvýši na max. úroveň
(kedy úsporná žiarivka „zapáli“) a následne jas klesne na nastavenú intenzitu jasu.
Funkcia a programovanie RF ovládačmi
Funkcia svetelná scéna
Popis funkcie svetelná scéna
a) Stlačením naprogramovaného tlačítka kratším než 0.5s sa rozsvieti svietidlo,
stlačením priradeného tlačítka zhasne.
b) Stlačením naprogramovaného tlačítka dlhším než 0.5s dochádza k plynulej
regulácii jasu. Po uvoľnení tlačítka je intenzita jasu uložená do pamäte a ďalšie
krátke stlačenia rozsvecujú / zhasínajú svietidlo na túto intenzitu.
c) Zmenu intenzity je možné kedykoľvek prenastaviť dlhším stlačením naprogra-
movaného tlačítka.
Zásuvka si pamätá nastavenú intenzitu jasu i po vypnutí napájania.
Programovanie
Stlačením programovacieho
tlačítka na zásuvke RFDSC-11
na dobu 1 sekundy sa uvedie
zásuvka do programovacieho
režimu. Červená LED bliká v
intervale 1 sekundy.
Stlačením Vami zvoleného
tlačítka na RF ovládači priradí
funkciu svetelná scéna. Druhá
pozícia ovládania „vypnúť”
sa priradí automaticky (u
4-tlačítkového RF ovládača v
rovnakej polovici).
Stlačením programovacieho
tlačítka na zásuvke RFDSC-11
na dobu kratšiu než 1 sekunda
sa ukončí programovací režim
(červená LED zhasne).
typ zdroja
odporová
induktívna
kapacitná
popis
žiarovka, halogénová žiarovka
vinutý transformátor pre nízkovoltové halogénové žiarovky
elektronický transformátor pre nízkovoltové halogénové žiarovky
LED žiarovky a LED svetelné zdroje, 230 V
stmievateľné úsporné žiarivky
symbol

R L C LED ESL
RFDSC-11, RFDSC-71
Dimming socket
EN
02-44/2015 Rev.1
min. LOAD

1 x
min. LOAD
1
PROG > 1s
1 x

min. LOAD
3
PROG >1s
1 x


1 x
3/7

1 x
min. LOAD
2

1 x
min. LOAD
1
PROG > 1s
1 x

2

2 x
min. LOAD
3
PROG >1s
1 x

RFDSC-71
Functions and programming with RF transmitters /
Light scene function 1 /
Description of light scene 1 /
a) By pressing the programmed button for less than 0.5s, the light illuminates; it
goes out by pressing again.
b) By pressing the programmed button for more than 0.5s, fluid brightness
regulation will occur. After releasing the button, the brightness level is saved
in the memory, and pressing the button shortly later will switch the light on/
off to this intensity.
c) It is possible to readjust the change in intensity at any time by a long press of
the programmed button.
The socket remembers the adjusted value even after disconnecting from the
power supply.
Programming /
Press of programming button
on socket RFDSC-71 for
1second will activate socket
RFDSC-71 into programming
mode. LED is flashing in 1s
interval.
A press of your selected button
on the RF transmitter assigns
the function light scene 1.
Press of programming button
on socket RFDSC-71 shorter
then 1 second will finish
programming mode, LED
switches off.
Light scene function 2 /
Description of light scene 2 /
a) By pressing the programmed button for less than 3s, the light illuminates; it goes
out by pressing again.
b) In order to limit undesirable control of brightness, fluid brightness control
occurs only by pressing a programmed button for over 3s. After releasing the
button, the brightness level is saved in the memory, and pressing the button
shortly later will switch the light on/off to this intensity.
c) It is possible to readjust the change in intensity at any time by pressing the
programmed button for over 3s.
The socket remembers the adjusted value even after disconnecting from the
power supply.
Programming /
Press of programming button
on socket RFDSC-71 for 1
second will activate socket
RFDSC-71 into programming
mode. LED is flashing in 1s
interval.
Two presses of your selected
button on the RF transmitter
assigns the function light scene
2 (must be a lapse of 1s between
individual presses).
Press of programming button
on socket RFDSC-71 shorter
then 1 second will finish
programming mode, LED
switches off.
Light scene function 3 /
Description of light scene 3 /
a) By pressing the programmed button for less than 0.5s, the light fluidly illuminates
for a period of 3s (at 100% brightness). By pressing the button shortly again, the
light will continuously switch off for 3 seconds.
b) By pressing the programmed button for more than 0.5s, fluid brightness
regulation will occur. After releasing the button, the brightness level is saved
in the memory, and pressing the button shortly later will switch the light on/
off to this intensity.
c) It is possible to readjust the change in intensity at any time by a long press of
the programmed button.
The socket remembers the adjusted value even after disconnecting from the
power supply.
Stmievaná zásuvka
SK
www.elkoep.com / www.elkoep.sk
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ELKO EP SLOVAKIA, s. r. o. | Benkova 18 | 949 11 Nitra | Slovenská Republika | e-mail: [email protected] | Technická podpora: [phone]

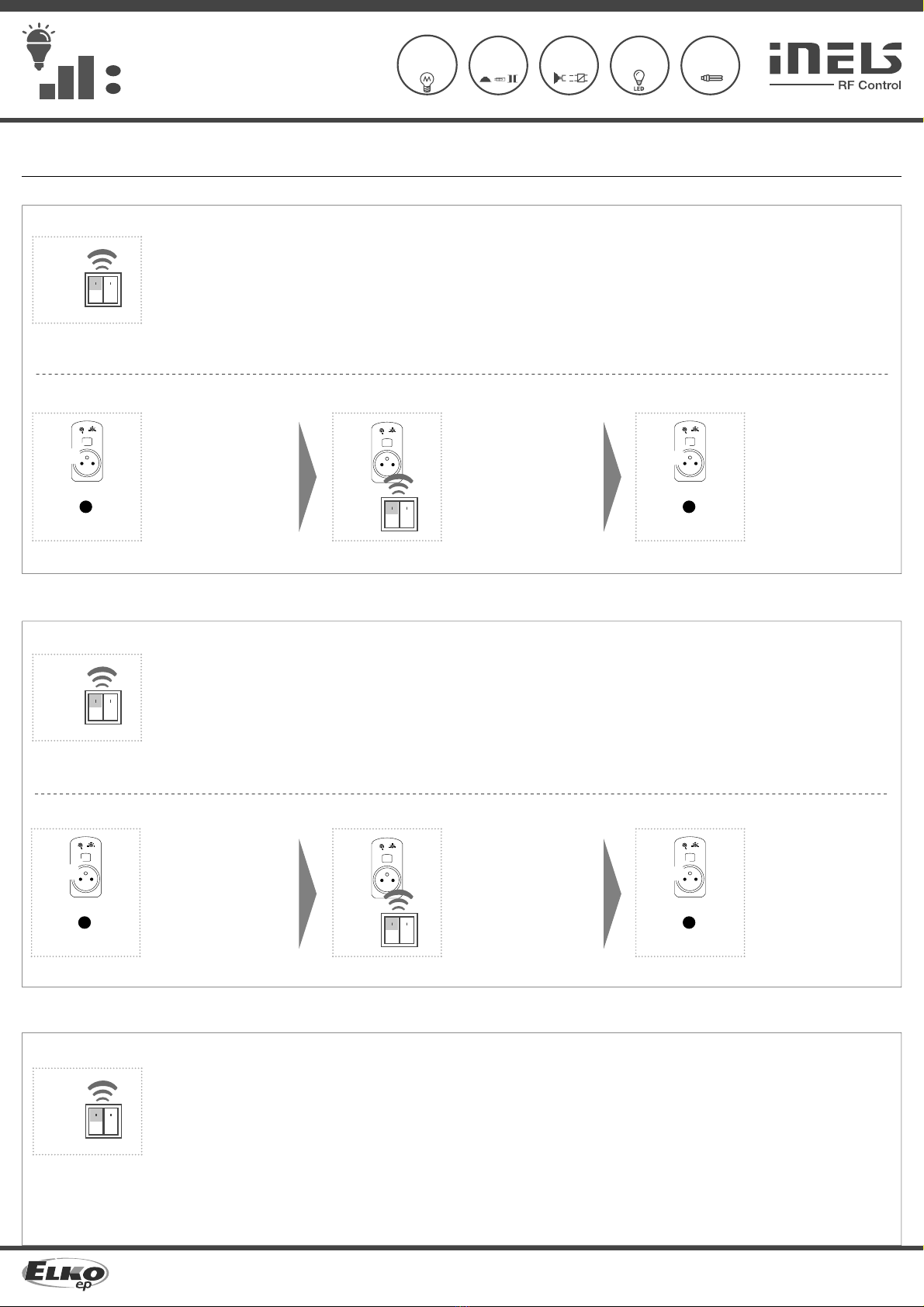

Funkcia a programovanie RF ovládačom
Funkcia svetelná scéna 1
Popis funkcie svetelná scéna 1
a) Stlačením naprogramovaného tlačítka kratším než 0.5s sa rozsvieti svietidlo,
ďalším stlačením zhasne.
b) Stlačením naprogramovaného tlačítka dlhším než 0.5s dochádza k plynulej
regulácii jasu. Po uvoľnení tlačítka je intenzita jasu uložená do pamäte a ďalšie
krátke stlačenia rozsvecujú / zhasínajú svietidlo na túto intenzitu.
c) Zmenu intenzity je možné kedykoľvek prenastaviť dlhším stlačením naprogra-
movaného tlačítka.
Zásuvka si pamätá nastavenú intenzitu jasu i po vypnutí napájania.
Programovanie
Stlačením programovacieho
tlačítka na zásuvke RFDSC-71
na dobu 1 sekundy sa uvedie
zásuvka do programovacieho
režimu. Červená LED bliká v
intervale 1 sekundy.
Stlačením Vami zvoleného
tlačítka na RF ovládači priradí
funkciu svetelná scéna 1. Stlačením programovacieho
tlačítka na zásuvke RFDSC-71
na dobu kratšiu než 1 sekunda
sa ukončí programovací
režim, červená LED zhasne.
Funkcia svetelná scéna 2
Popis funkcie svetelná scéna 2
a) Stlačením naprogramovaného tlačítka kratším než 3s sa rozsvieti svietidlo, ďal-
ším stlačením zhasne.
b) Z dôvodu zamedzenia nežiadúcej regulácie jasu dochádza k plynulej regulácii
jasu až stlačením naprogramovaného tlačítka dlhším než 3s. Po uvoľnení
tlačítka je intenzita jasu uložená do pamäte a ďalšie krátke stlačenia rozsvecujú /
zhasínajú svietidlo na túto intenzitu.
c) Zmenu intenzity je možné kedykoľvek prenastaviť stlačením naprogramované-
ho tlačítka dlhším než 3s.
Zásuvka si pamätá nastavenú intenzitu jasu i po vypnutí napájania.
Programovanie
Stlačením programovacieho
tlačítka na zásuvke RFDSC-71
na dobu 1 sekundy sa uvedie
zásuvka do programovacieho
režimu. Červená LED bliká v
intervale 1 sekundy.
Dve stlačenia Vami zvoleného
tlačítka na RF ovládači priradia
funkciu svetelná scéna 2 (medzi
jednotlivými stlačeniami musí
byť oneskorenie 1s).
Stlačením programovacieho
tlačítka na zásuvke RFDSC-71
na dobu kratšiu než 1 sekunda
sa ukončí programovací režim
(LED zhasne).
Funkcia svetelná scéna 3
Popis funkcie svetelná scéna 3
a) Stlačením naprogramovaného tlačítka kratším než 0.5s sa svietidlo plynule
rozsvecuje po dobu 3s (pri 100% jase). Ďalším krátkym stačením svietidlo plynule
zhasína po dobu 3s.
b) Stlačením naprogramovaného tlačítka dlhším než 0.5s dochádza k plynulej
regulácii jasu. Po uvoľnení tlačítka je intenzita jasu uložená do pamäte a ďalšie krátke
stlačenia rozsvecujú / zhasínajú svietidlo na túto intenzitu.
c) Zmenu intenzity je možné kedykoľvek nastaviť dlhším stlačením naprogramo-
vaného tlačítka.
Zásuvka si pamätá nastavenú intenzitu jasu i po vypnutí napájania.

R L C LED ESL
RFDSC-11, RFDSC-71
Dimming socket
EN
02-44/2015 Rev.1

1 x

1 x
4/7
t = 2s . . . 30min.

min. LOAD
3
PROG >1s
1 x

min. LOAD
2

3 x
min. LOAD
1
PROG > 1s
1 x

min. LOAD
1
PROG > 1s
1 x

min. LOAD
2

4 x
min. LOAD
3
PROG >1s
1 x

min. LOAD
3
PROG >5s
1 x

min. LOAD
2

5 x
min. LOAD
1
PROG > 1s
1 x

Programming /
Press of programming button
on socket RFDSC-71 for
1second will activate socket
RFDSC-71 into programming
mode. LED is flashing in 1s
interval.
Three presses of your selected
button on the RF transmitter
assigns the function light scene 3
(must be a lapse of 1s between
individual presses).
Press of programming button
on socket RFDSC-71 shorter
then 1 second will finish
programming mode, LED
switches off.
Light scene function 4 /
Description of light scene 4 /
a) By pressing the programmed button for less than 0.5s, the light illuminates. By
pressing the button shortly again, the light will continuously switch off for 3
seconds (at 100% brightness).
b) By pressing the programmed button for more than 0.5s, fluid brightness
regulation will occur. After releasing the button, the brightness level is saved
in the memory, and pressing the button shortly later will switch the light on/
off to this intensity.
c) It is possible to readjust the change in intensity at any time by a long press of
the programmed button.
The socket remembers the adjusted value even after disconnecting from the
power supply.
Programming /
Press of programming button
on socket RFDSC-71 for
1second will activate socket
RFDSC-71 into programming
mode. LED is flashing in 1s
interval.
Four presses of your selected
button on the RF transmitter
assigns the function light scene 4
(must be a lapse of 1s between
individual presses).
Press of programming button
on socket RFDSC-71 shorter
then 1 second will finish
programming mode, LED
switches off.
Function sunrise /
Description of sunrise function /
After pressing the programmed button, the light begins to illuminate in the
programmed time interval in a range of 2 seconds to 30 minutes.
Programming /
Press of programming button
on socket RFDSC-71 for
1second will activate socket
RFDSC-71 into programming
mode. LED is flashing in 1s
interval.
Assignment of the sunrise
function is performed by five
presses of the selected button
on the RF transmitter (must
be a lapse of 1s between
individual presses).
Press of programming button
longer then 5 seconds, will
activate socket into timing
mode. LED flashs 2x in each
1s interval. After releasing the
button, the time of the sunrise
function begins to count
down (period of complete
illumination of the light).
Stmievaná zásuvka
SK
www.elkoep.com / www.elkoep.sk
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ELKO EP SLOVAKIA, s. r. o. | Benkova 18 | 949 11 Nitra | Slovenská Republika | e-mail: [email protected] | Technická podpora: [phone]
Programovanie
Stlačením programovacieho
tlačítka na zásuvke RFDSC-71
na dobu 1 sekundy sa uvedie
zásuvka do programovacieho
režimu. Červená LED bliká v
intervale 1 sekundy.
Tri stlačenia Vami zvoleného
tlačítka na RF ovládači priradia
funkciu svetelná scéna 3 (medzi
jednotlivými stlačeniami musí
byť oneskorenie 1s).
Stlačením programovacieho
tlačítka na zásuvke RFDSC-71
na dobu kratšiu než 1 sekunda
sa ukončí programovací režim
(LED zhasne).
Funkcia svetelná scéna 4
Popis funkcie svetelná scéna 4
a) Stlačením naprogramovaného tlačítka kratším než 0.5s sa svietidlo rozsvieti.
Ďalším krátkym stlačením svietidlo plynule zhasína po dobu 3s (pri 100% jasu).
b) Stlačením naprogramovaného tlačítka dlhším než 0.5s dochádza k plynulej
regulácii jasu. Po uvoľnení tlačítka je intenzita jasu uložená do pamäte a ďalšie
krátke stlačenia rozsvecujú / zhasínajú svietidlo na túto intenzitu.
c) Zmenu intenzity je možné kedykoľvek nastaviť dlhším stlačením naprogramova-
ného tlačítka.
Zásuvka si pamätá nastavenú intenzitu jasu i po vypnutí napájania.
Programovanie
Stlačením programovacieho
tlačítka na zásuvke RFDSC-71
na dobu 1 sekundy sa uvedie
zásuvka do programovacieho
režimu. Červená LED bliká v
intervale 1 sekundy.
Štyri stlačenia Vami zvoleného
tlačítka na RF ovládači priradia
funkciu svetelná scéna 4 (medzi
jednotlivými stlačeniami musí
byť oneskorenie 1s).
Stlačením programovacieho
tlačítka na zásuvke RFDSC-71
na dobu kratšiu než 1 sekunda
sa ukončí programovací režim
(LED zhasne).
Funkcia východ slnka
Popis funkcie východ slnka
Po stlačení naprogramovaného tlačítka sa osvetlenie začne rozsvecovať na napro-
gramovaný časový interval v rozmedzí 2 sekúnd až 30 minút.
Programovanie
Stlačením programovacieho
tlačítka na dobu 1 sekundy na
zásuvke RFDSC-71 sa zásuvka
uvedie do programovacieho
režimu. Červená LED
preblikáva v sekundových
intervaloch.
Požadované priradenie
funkcie východ slnka sa
vykoná 5-timi stlačeniami
zvoleného tlačítka na RF
ovládači (medzi jednotlivými
stlačeniami musí byť
oneskorenie 1s).
Stlačenie programovacieho
tlačítka dlhšie než 5 sekúnd
uvedie zásuvku do časovacieho
režimu. Červená LED 2x
preblikne v sekundových
intervaloch. Po uvoľnení
tlačítka sa začne načítať čas
funkcie východ slnka (doba
úplného rozsvietenia svietidla).

R L C LED ESL
RFDSC-11, RFDSC-71
Dimming socket
EN
02-44/2015 Rev.1
min. LOAD
min. LOAD
min. LOAD
min. LOAD

1 x
12

6 x
PROG > 1s
1 x
3
PROG > 5s
1 x

45
PROG < 1s
1 x


1 x
t = 2s . . . 30min.

5/7
min. LOAD
4

1 x
5min. LOAD
PROG > 1s
1 x

min. LOAD

After the desired time has
elapsed, the timing mode
ends by pressing the button
on the RF transmitter, to
which the sunrise function is
assigned. This stores the set
time interval into the socket
memory.
Press of programming button
on socket RFDSC-71 shorter
then 1 second will finish
programming mode, LED
switches off.
Function sunset /
Description of sunset function /
After pressing the programmed button, the light begins to dim in the programmed
time interval in a range of 2 seconds to 30 minutes.
Programming /
Press of programming button
on socket RFDSC-71 for
1second will activate socket
RFDSC-71 into programming
mode. LED is flashing in 1s
interval.
Assignment of the sunset
function is performed by six
presses of the selected button
on the RF transmitter (must
be a lapse of 1s between
individual presses).
Press of programming button
longer then 5 seconds, will
activate socket into timing
mode. LED flashs 2x in each
1s interval. After releasing the
button, the time of the sunset
function begins to count
down (period of complete
dimming of the light).
After the desired time has
elapsed, the timing mode
ends by pressing the button
on the RF transmitter, to
which the sunset function is
assigned. This stores the set
time interval into the socket
memory.
Press of programming button
on socket RFDSC-71 shorter
then 1 second will finish
programming mode, LED
switches off.
Stmievaná zásuvka
SK
www.elkoep.com / www.elkoep.sk
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ELKO EP SLOVAKIA, s. r. o. | Benkova 18 | 949 11 Nitra | Slovenská Republika | e-mail: [email protected] | Technická podpora: [phone]
Po odčasovaní požadovaného
času sa časovací režim
ukončí stlačením tlačítka na
RF ovladáči, ku ktorému je
priradená funkcia východ
slnka. Tým sa nastavený
časový interval uloží do
pamäte zásuvky.
Programovanie ukončí stlačenie
programovacieho tlačítka na
zásuvke RFDSC-71, kratšie než
1 sekunda (LED zhasne).
Funkcia západ slnka
Popis funkcie západ slnka
Po stlačení naprogramovaného tlačítka osvetlenie začne zhasínať na naprogramo-
vaný časový interval v rozmedzí 2 sekúnd až 30 minút.
Programovanie
Stlačením programovacieho
tlačítka na dobu 1 sekundy na
zásuvke RFDSC-71 sa zásuvka
uvedie do programovacieho
režimu. Červená LED
preblikáva v sekundových
intervaloch.
Požadované priradenie
funkcie západ slnka sa vykoná
6-timi stlačeniami zvoleného
tlačítka na RF ovládači (medzi
jednotlivými stlačeniami musí
byť oneskorenie 1s).
Stlačením programovacieho
tlačítka dlhším než 5 sekúnd
uvedie zásuvku do
časovacieho režimu. LED 2x
preblikne v sekundových
intervaloch. Po uvoľnení
tlačítka sa začne načítať čas
funkcie západ slnka (doba
úplného zhasnutia svietidla).
Po odčasovaní požadovaného
času sa časovací režim
ukončí stlačením tlačítka na
RF ovládači, ku ktorému je
priradená funkcia západ slnka.
Tým sa nastavený časový
interval uloží do pamäte
zásuvky.
Programovanie ukončí
stlačenie programovacieho
tlačítka na zásuvke RFDSC-71,
kratšie než 1 sekunda (LED
zhasne).

R L C LED ESL
RFDSC-11, RFDSC-71
Dimming socket
EN
02-44/2015 Rev.1
min. LOAD
min. LOAD
min. LOAD
xxxxxx
PROG > 8s
1 x

PROG > 5s
1 x

6/7
min. LOAD
3
PROG >1s
1 x

2

7 x
Programming /
Press of programming button
on socket RFDSC-71 for
1second will activate socket
RFDSC-71 into programming
mode. LED is flashing in 1s
interval.
Seven presses of your selected
button on the RF transmitter
assigns the function ON/OFF
(must be a lapse of 1s between
individual presses).
Press of programming button
on socket RFDSC-71 shorter
then 1 second will finish
programming mode, LED
switches off.
Programming with RF control units /
The address listed on the back of the socket is used for programming and
controlling sockets by RF control units.
adress /
Delete actuator /
Deleting one position of the transmitter /
By pressing the programming button on the actuator for
5 seconds, deletion of one transmitter activates. The LED
flashes in an interval of 1s.
Pressing the required button on the transmitter deletes it from
the actuator's memory.
The LED goes out and the actuator returns to operating mode.
Deleting the entire memory /
By pressing the programming button on the actuator for
8 seconds, deletion occurs of the actuator's entire memory. The
LED flashes three times and goes out, then again flashes three
times and goes out.
The actuator goes into the programming mode, the LED flashes
in 0.5s intervals (max. 4min.).
You can return to the operating mode by pressing the Prog
button for less than 1s.
Additional information /
Incorrect setting of the type of light source affects the extent and dimming (but no damage to
the dimmer or load).
Incorrect setting of the type of load can cause overheating of dimmer.
Do not try to use energy saving bulbs that are not labeled as dimmable!
Do not mix more types of light sources!
Maximum number of light sources depends on their internal structure.
List of tested light sources see Table. on www.elkoep.com/solutions/ Overview of tested types
of light sources and the loads.

1 x
Function ON/OFF /
Description of ON/OFF /
If the light is switched off, pressing the programmed button will switch it on. If the
light is switched on, pressing the programmed button will switch it off.
1
PROG > 1s
1 x
min. LOAD

Stmievaná zásuvka
SK
www.elkoep.com / www.elkoep.sk
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ELKO EP SLOVAKIA, s. r. o. | Benkova 18 | 949 11 Nitra | Slovenská Republika | e-mail: [email protected] | Technická podpora: [phone]
Programovanie
Stlačením programovacieho
tlačítka na zásuvke RFDSC-71
na dobu 1 sekundy sa uvedie
zásuvka do programovacieho
režimu. Červená LED bliká v
intervale 1 sekundy.
Sedem stlačení Vami zvoleného
tlačítka na ovládači priradí
funkciu ON/OFF (medzi
jednotlivými stlačeniami musí
byť oneskorenie 1s).
Stlačením programovacieho
tlačítka na zásuvke RFDSC-71
na dobu kratšiu než 1 sekunda
sa ukončí programovací režim
(LED zhasne).
Programovanie RF systémovými prvkami
Pre programovanie a ovládanie zásuviek systémovými prvkami slúži adresa,
uvedená na zadnej strane zásuvky.
adresa
Mazanie prvku
Mazanie jednej pozície ovládača
Stlačením programovacieho tlačítka na zásuvke na dobu
5 sekúnd sa aktivuje mazanie jedného ovládača. LED bliká v
intervale 1s.
Stlačením tlačítka na ovládači ho z pamäte zásuvky vymaže.
LED zhasne a zásuvka sa vráti do prevádzkového režimu.
Vymazanie celej pamäti
Stlačením programovacieho tlačítka na zásuvke RFDSC-11 (71)
na dobu 8 sekúnd sa vymaže celá pamäť zásuvky. LED trikrát
preblikne, zhasne, opäť trikrát preblikne a zhasne.
Zásuvka prejde do programovacieho režimu, LED bliká v 0.5s
intervaloch (max. 4min.).
Návrat do prevádzkového režimu vykonáte stlačením Prog
tlačítka na dobu kratšiu než 1s.
Doplňujúce informácie
Nesprávne nastavenie typu svetelného zdroja ovplyvní rozsah a priebeh stmievania, nedôjde k
poškodeniu stmievača ani záťaže.
Nesprávnym nastavením typu záťaže môže dojsť k prehrievaniu prvku.
Nemožno stmievať úsporné žiarivky, ktoré nie sú označené ako stmievateľné!
Nepoužívajte viac druhov svetelných zdrojov!
Maximálny počet stmievaných svetelných zdrojov závisí na ich vnútornej konštrukcii.
Zoznam testovaných svetelných zdrojov na www.elkoep.cz/reseni/ Doporučené svetelné zdroje.
Funkcia ON/OFF
Popis funkcie ON/OFF
Pokiaľ je osvetlenie vypnuté, stlačením naprogramovaného tlačítka sa zapne.
Pokiaľ je osvetlenie zapnuté, stlačením naprogramovaného tlačítka sa vypne.

R L C LED ESL
RFDSC-11, RFDSC-71
Dimming socket
EN
02-44/2015 Rev.1
7/7
Technical parameters /
Supplyvoltage:
Apparent power:
Dissipated power:
Supplyvoltagetolerance:
Dimming load:
Output
Contactless:
Load capacity:
Control
RF command from the transmitter:
Rangein open space:
Manual control:
Other data
Operating temperature:
Storagetemperature:
Working position:
Mounting:
Protection:
Overvoltagecategory:
Contamination degree:
Dimensions:
Weight:
Related standards:
* capacity for power factor cos φ=1
The power factor of dimmable LEDs and ESL bulbs ranges from cos φ = 0.95 up to 0.4
An approximate value of maximum load may be obtained by multiplying the load capacity of the
dimmer by the power factor of the connected light source.
Warning
Instruction manual is designated for mounting and also for user of the device. It is always a part of its packing.
Installation and connection can be carried out only by a person with adequate professional qualification upon
understanding this instruction manual and functions of the device, and while observing all valid regulations.
Trouble-free function of the device also depends on transportation, storing and handling. In case you notice any
sign of damage, deformation, malfunction or missing part, do not install this device and return it to its seller. It
is necessary to treat this product and its parts as electronic waste after its lifetime is terminated. Before starting
installation, make sure that all wires, connected parts or terminals are de-energized. While mounting and servicing
observe safety regulations, norms, directives and professional, and export regulations for working with electrical
devices. Do not touch parts of the device that are energized – life threat. Due to transmissivity of RF signal, observe
correct location of RF components in a building where the installation is taking place. RF Control is designated only
for mounting in interiors. Devices are not designated for installation into exteriors and humid spaces. The must not
be installed into metal switchboards and into plastic switchboards with metal door – transmissivity of RF signal is
then impossible. RF Control is not recommended for pulleys etc. – radiofrequency signal can be shielded by an
obstruction, interfered, battery of the transceiver can get flat etc. and thus disable remote control.
Attention:
The minimum distance between the controller (system unit) and the actuator must not be less
than one centimeter.
Between the individual commands must be an interval of at least 1s.
Stmievaná zásuvka
SK
www.elkoep.com / www.elkoep.sk
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ELKO EP SLOVAKIA, s. r. o. | Benkova 18 | 949 11 Nitra | Slovenská Republika | e-mail: [email protected] | Technická podpora: [phone]
230-250V / 50-60Hz 120 VAC/ 60Hz
1.1 VA
0.8 W
+10/ -15 %
R, L, C, LED, ESL
2x MOSFET
300 W *
150 W*
868 MHz, 915 MHz, 916 MHz
up to / až 160 m
button / tlačítko PROG (ON/OFF)
-20 ... + 35°C
-30... +70°C
any / ľubovolná
plug into asocket / zasunutímdo zásuvky
IP30
III.
2
60 x 120 x 80 mm
129 g
EN 60669, EN 300220, EN 301489 R&TTE Directive, Order. No426/2000 Coll.(Directive 1999/EC ) /
EN 60669, EN 300 220, EN 301 489 smernice RTTE, NVč.426/2000Sb(smernice 1999/ES)
Technické parametre
Napájacie napätie:
Príkon zdanlivý:
Príkon stratový:
Tolerancia napájacieho napätia:
Stmievaná záťaž:
Výstup
Bezkontaktný:
Zaťažiteľnosť:
Ovládanie
RF povelom zovládača:
Dosah na voľnom priestranstve:
Manuálne ovládanie:
Ďalšie údaje
Pracovná teplota:
Skladovacia teplota:
Pracovná poloha:
Upevnenie:
Krytie:
Kategória prepätia:
Stupeň znečistenia:
Rozmer:
Hmotnosť:
Súvisiace normy:
* zaťažiteľnosť pre účinník cos φ=1
Účinník stmievateľných LED a ESL žiaroviek sa pohybuje v rozmedzí: cos φ = 0.95 až 0.4.
Približnú hodnotu maximálnej záťaže získate vynásobením zaťažiteľnosti stmievača a účinníku
pripojeného svetelného zdroja.
Varovanie
Návod na použitie je určený pre montáž a pre užívateľa zariadenia. Návod je vždy súčasťou balenia. Inštaláciu a
pripojenie môžu vykonávať len pracovníci s príslušnou odbornou kvalifikáciou, pri dodržaní všetkých platných
predpisov, ktorí sa dokonale zoznámili s týmto návodom a funkciou prvku. Bezproblémová funkcia prvku je tiež
závislá na predchádzajúcom spôsobe transportu, skladovania a zaobchádzania. Pokiaľ objavíte akékoľvek známky
poškodenia, deformácie, nefunkčnosti alebo chýbajúci diel tento prvok neinštalujte a reklamujte ho u predajcu. S
prvkom či jeho časťami sa musí po ukončení životnosti zaobchádzať ako s elektronickým odpadom. Pred zahájením
inštalácie sa uistite, že všetky vodiče, pripojené diely či svorky sú bez napätia. Pri montáži a údržbe je nutné
dodržiavať bezpečnostné predpisy, normy, smernice a odborné ustanovenia pre prácu s elektrickými zariadeniami.
Nedotýkajte sa častí prvkov, ktoré sú pod napätím - nebezpečie ohrozenia života. Z dôvodu priestupnosti RF
signálu dbajte na správne umiestnenie RF prvkov v budove, kde sa bude inštalácia vykonávať. RF Control je určený
len na montáž do vnútorných priestorov. Prvky nie sú určené pre inštaláciu do vonkajších a vlhkých priestorov,
nesmú byť inštalované do kovových rozvádzačov a do plastových rozvádzačov s kovovými dverami - znemožní
sa tým priestupnosť rádiofrekvenčného signálu. RF Control sa neodporúča pre ovládanie prístrojov zaisťujúcich
životné funkcie alebo pre ovládanie rizikových zariadení ako sú napr. čerpadlá, el. ohrievače bez termostatu, výťahy,
kladkostroje ap. - rádiofrekvenčný prenos môže byť zatienený prekážkou, rušený, batéria vysielača môže byť vybitá
ap. a tým môže byť diaľkové ovládanie znemožnené.
Upozornenie:
Minimálna vzdialenosť medzi ovládačom (systémovou jednotkou) a prvkom nesmie byť menšia
ako 1cm.
Medzi jednotlivými povelmi musí byť rozostup minimálne 1s.
