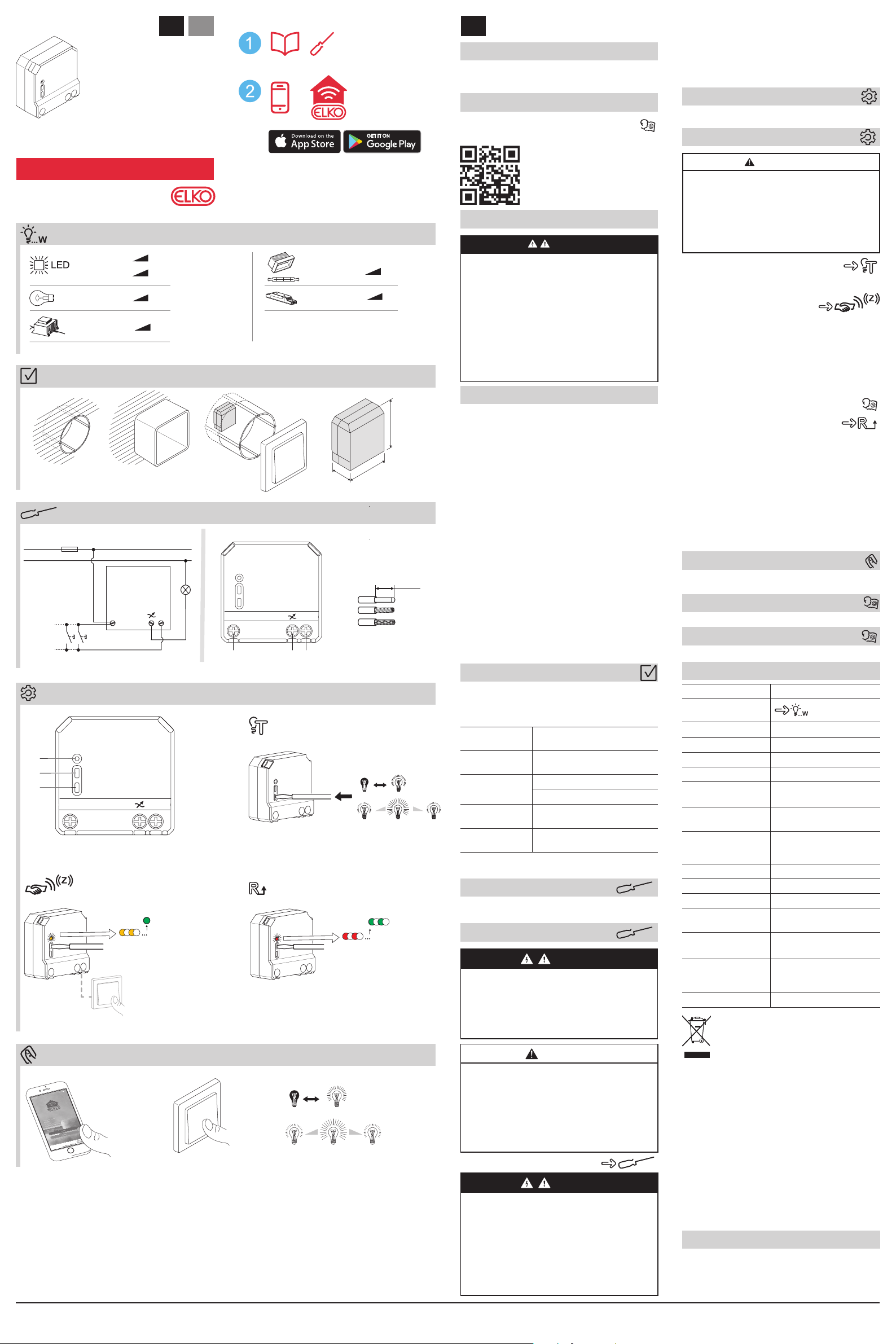

Elko SmartDim Puck Uni User manual

NVE51585-02
04/2020
1/1
no SmartDim puck Uni
Forutsetninger
Last ned ELKO Smart-appen til smarttelefonen/
nettbrettet og installer ELKO SmartHUB for å
konfigurere og styre ELKO Smart-enheter.
Tilleggsinformasjon om systemet
Detaljert produktinformasjon er tilgjengelig online
i systemets brukerveiledning: Skann QR-koden
eller følg koblingen.
For din sikkerhet
FARE
FARE FOR ELEKTRISK STØT, EKSPLOSJON
ELLER LYSBUE
Sikker elektrisk installasjon må kun utføres av
faglærte. Faglærte må bevise at de har grundig
kunnskap på følgende områder:
• Tilkobling til installasjonsnettverk
• Tilkobling av flere elektriske enheter
• Legging av elektriske kabler
• Sikkerhetsstandarder, lokale kablingsregler og
forskrifter
Hvis du ikke følger disse instruksjonene, vil det
føre til død eller alvorlig skade.
Bli kjent med produktet
SmartDim puck Uni 200W (heretter kalt puck) brukes til
å koble og dimme den ohmske, induktive eller kapasitive
lasten.
|Pucken må ikke brukes til å kontrollere
sikkerhetsrelevante applikasjoner.
Kontrollalternativer
Hjemmekontroll: For å kontrollere pucken gjennom
ELKO Smart-appen trenger du ELKO SmartHUB.
Romkontroll: For å styre pucken gjennom andre ELKO
Smart-enheter kan den pares. Elko Smart-enheter må
være i samme Zigbee-nettverk.
Direkte drift: Pucken kan alltid kontrolleres direkte på
stedet. For å gjøre dette kan du koble til maksimalt 10
mekaniske trykknapper.
Funksjoner
• Automatisk belastningsdetektering
• Termisk beskyttelse, overbelastningsmotstand,
kortslutningsbeskyttelse
• Myk start/stopp
Via app:
• Justering av minimal/maksimal lysstyrke
• Manuell innstilling av LED-driftsmodus
• Innstilling av aktiveringslysstyrken eller
minnefunksjonen
• Innstilling av en tidtaker eller en tidsplan
Valg avinstallasjonssted
• Hvis du plasserer pucken bak en mekanisk
trykknapp, bruk en dyp installasjonsboks.
• Reduser belastningen for å redusere
varmeavledningen.
Belastning
redusert med Når installert
0 % I en standard innfelt boks
25 % Montert i hulvegg*
Flere installert i en kombinasjon*
30 % I
en 1- kanals eller 2-kanals
utenpåliggende kapsling
50 % I en 3-kanals utenpåliggende
kapsling
* Legg til belastningsreduksjonen hvis det foreligger
flere faktorer.
Tilkoblingselementer
A Levende leder
B Dimmerutgang
C Ekstensjonsenhet
inngang 1
Montering av pucken
FARE
FARE FOR ELEKTRISK STØT
• Kontroller at terminaltilkoblingsområdet ikke
kommer i kontakt med de metalliske delene av en
enhet som er installert på samme sted.
• Ikke kort utgangene til nøytral.
Hvis du ikke følger disse instruksjonene, vil det
føre til død eller alvorlig skade.
FORSIKTIG
SKADE PÅ UTSTYR
• Bruk alltid produktet i samsvar med spesifiserte
tekniske data.
• Koble aldri til blandede induktive/kapasitive
belastninger.
• Koble bare til dimbare belastninger.
• Ikke bruk dimbare stikkontakter.
Hvis du ikke følger disse instruksjonene, kan det
føre til skader på mennesker eller utstyrsskader.
Koble til pucken
FARE
RISIKO FOR ELEKTRISK STØT, EKSPLOSJON
ELLER LYSBUE
• Når du arbeider på enheten, må du alltid koble
enheten fra strømforsyningen, da utgangen kan
lede elektrisk strøm selv når bryteren er slått av.
• Slå av sikringen i den innkommende kretsen
før installasjon, vedlikehold eller service (eller
utskifting av belastningen) på enheten.
Hvis du ikke følger disse instruksjonene, vil det
føre til død eller alvorlig skade.
|Dimmeresultat avhenger av LED tilkoblet. Noen
LED lyskilder vil ikke dimme tilfredsstillende.
Dette avhenger av antall lyskilder tilkoblet,
kvalitet på driver og strømnettet det er tilkoblet.
Betjeningselementer
Innstilling av pucken
ADVARSEL
FARE PÅ GRUNN AV ELEKTRISK STØT
• Følg de aktuelle forskriftene for arbeid på
strømførende deler.
• Trykk bare på enhetsknappene med isolert
hjelpeutstyr som overholder kravene i EN 60900.
Å ignorere denne instruksjonen kan medføre død
eller alvorlig skade.
Testing av pucken
Før du setter opp pucken eller kobler til de mekaniske
trykknappene, kan du teste grunnfunksjonene.
Tilkobling til ELKO SmartHUB
Trykk kort (<0,5 s) på Setup/Reset-knappen (Oppsett-/
tilbakestillingsknapp) 3 ganger for å koble til det
tilgjengelige Zigbee-nettverket. Når tilkoblingen til ELKO
SmartHUB er vellykket, blir statuslampen grønn.
Sammenkobling med andre ELKO Smart-enheter
Produktet kan forbindes med andre ELKO Smart-
enheter i samme Zigbee-nettverk for å kontrollere
produktet i romkontrollmodus.
Du finner mer informasjon i brukerhåndboken for
systemet.
Tilbakestilling av pucken
Trykk kort (<0,5 s) på knappen Setup/Reset (Oppsett-/
tilbakestillingsknapp) 3 ganger, og trykk deretter på
Setup/Reset-knappen én gang (i >10 s og <15 s) for å
tilbakestille pucken til fabrikkstandardmodus.
Alle konfigurasjonsdata, brukerdata og nettverksdata er
slettet. Det fører til:
• Ingen tilkobling til andre enheter
• Ingen tidsstyringsinnstillinger
• Minnefunksjon er aktiv
• Automatisk belastningsdetektering er aktiv, RC-modus
er angitt
• Ingen begrensning av dimmeområdet
Betjening av pucken
Du kan fjernstyre pucken gjennom ELKO Smart-appen.
Statuslampens virkemåte
Se i systemets brukerveiledning.
Feilsøking
Se i systemets brukerveiledning.
Tekniske data
Nominell spenning AC 220-240 V, 50/60 Hz
Nominell e󰀨ekt
Dimmekanal 1
Ventemodus <0,4 W
Driftstemperatur 0 ºC til 35 ºC
Null-leder Ikke påkrevet
Tilkoblingsklemmer Maks 2 2,5 mm2 faste eller
strengede typer
Ekstensjonsenheter Maksimalt 10 mekaniske
trykknapper
Lengde på alle
kabelseksjoner
Maks 50 m for 3-leders
NYM-kabel
Sikring 16 A kretsbryter
IP-rangering IP20
Frekvensbånd 2,4 GHz
Overføringskapasitet Maks 2,5 mW
Produktdimensjoner
(H × W × D)
43 43 22 mm
Veggboksens
dimensjon |Veggboksen må ha
en minimumsdybde
på 26 mm.
Sertisering Zigbee 3.0
Ikke kast apparatet i det vanlige
husholdningsavfallet, men lever det pået
offentlig innsamlingssted. Profesjonell
gjenvinning beskytter mennesker og miljø
mot mulige negative effekter.
Varemerker
• Zigbee®er et registrert varemerke for Zigbee Alliance.
• Apple®og App Store®er merkevarenavn eller
registrerte varemerker for Apple Inc.
• Google Play™Store og Android™er merkevarenavn
eller registrerte varemerker for Google Inc.
Andre merkevarenavn og registrerte varemerker
tilhører de respektive eierne.
EU-samsvarserklæring
ELKO erklærer herved at dette produktet oppfyller alle
avgjørende krav og andre relevante bestemmelser
i RADIOUTSTYRSDIREKTIVET 2014/53/EU.
Samsvarserklæringen kan lastes ned her: ELKO.no
ELKO
ELKO AS, Sandstuveien 68, 0680 Oslo
Tlf: [phone] - E-mail: [e-mail]
Pb. 6598 Etterstad, 0607 Oslo
www.elko.no
|
D Statuslampe
E Oppsett-/ tilbakestillingsknapp
F Testknapp
http://proff.elko.no/elko-smart
ELKO Smart
EKO07090
sv
no
nl
sk
es
hu en
danl
5-100 VA
5-20 VA
RC
RL
14-200 W R
14-150 VA L
14-200 VA C
14-150 W R
1 L
16 A
L
N
1-2 ×1.5 mm²
1-2 ×2.5 mm²
Maximum 0.5 Nm
1
L
11 mm
ABC
< 1 s
>
1 s
D
E
F
1
L
< 1 s
> 1 s
3 × < 0,5 s +
1 × 10 s ×2
3 × < 0,5 s
22 mm 43 mm
43 mm

NVE51585-02
04/2020
2/4
sv SmartDim puck Uni
Förutsättningar
Hämta ELKO Smart-appen till din smartphone/surfplatta,
och installera ELKO SmartHUB för att konfigurera och
styra ELKO Smartenheter.
Ytterligare systeminformation
Detaljerad produktinformation finns tillgänglig
online i systemetsanvändarhandbok :
Skanna QR-koden eller följ länken.
.
För din säkerhet
FARA
RISK FÖR ELSTÖTAR, EXPLOSION ELLER
LJUSBÅGE
Säker elinstallation får endast utföras av kvalificerad
personal.Yrkesverksamma måste uppvisa ingående
kunskaper inom följande områden:
• Anslutning till installationsnätverk
• Anslutning av flera elektriska enheter
• Dragning av elkablar
• Säkerhetsstandarder, lokala ledningsregler och
bestämmelser
Underlåtenhet att följa dessa instruktioner kan
leda till dödsfall eller allvarlig personskada.
Beskrivning av produkten
SmartDim puck Uni (nedan kallad dimmer) används
för att växla mellan och dimma resistiva, induktiva eller
kapacitiva belastningar.
|Dimmern får inte användas för att styra
säkerhetsrelevanta tillämpningar.
Kontrollalternativ
Hemstyrning: Du behöver ELKO SmartHUB för att
styra dimmern via ELKO Smart-appen.
Rumsstyrning: För att styra dimmern genom andra
ELKO Smart-enheter kan den parkopplas. Elko Smart-
enheter måste finnas i samma Zigbee-nätverk.
Direktdrift: Dimmern kan alltid styras direkt på plats. För
att göra detta kan du ansluta maximalt 10 mekaniska
tryckknappar.
Funktioner
• Automatisk upptäckt av belastning
• Värmeskydd, överbelastningsmotstånd,
kortslutningsskydd
• Mjuk start/stopp
Via app:
• Justera lägsta/högsta ljusnivå
• Manuell inställning av LED-driftläget
• Inställning av ljusstyrkan vid tillkoppling eller
minnesfunktionen
• Inställning av en timer eller ett tidsschema
Välja installationsplats
• Om du placerar dimmern bakom en
mekanisk tryckknapp ska du använda en
djup installationsdosa.
• Minska belastningen för att minska
värmeavledningen.
Belastningen
minskas med
Vid installation
0 % I en infälld standarddosa
25 % Monterad i regelväggar*
Flera monterade i kombination*
30 % I
en 1 - eller 2 - facks
utanpåliggande dosa
50 % I en 3-facks utanpåliggande dosa
* Om mer än en faktor gäller ska
belastningsreduceringar läggas till.
Anslutningselement
A Live-ledare
B Dimmerutgång
C Biapparatsingång 1
Montering av dimmern
FARA
FARA FÖR ELSTÖTAR
• Kontrollera att området för terminalanslutning inte
kommer i kontakt med metalldelarna i någon enhet
som är installerad på samma plats.
• Korta inte utgångsvärdena till neutral.
Underlåtenhet att följa dessa instruktioner kan
leda till dödsfall eller allvarlig personskada.
VARNING
UTRUSTNINGSSKADA
• Använd alltid produkten i enlighet med de tekniska
specifikationerna.
• Anslut al drig några blandade induktiva/kapacitiva
belastningar.
• Anslut endast dimbara belastningar.
• Använd inte dimbara uttag.
Underlåtenhet att följa dessa instruktioner kan
leda till personskada eller skada på utrustningen.
Ansluta dimmern
FARA
RISK FÖR ELSTÖTAR EXPLOSION ELLER
LJUSBÅGE
• När du arbetar på enheten ska du alltid koppla
från enheten från strömförsörjningen, eftersom
uteffekten kan ha ström även när belastningen är
avstängd.
• Stäng avsäkringen i den inkommande kretsen före
installation, underhåll eller service (eller utbyte av
lasten) på enheten.
Underlåtenhet att följa dessa instruktioner kan
leda till dödsfall eller allvarlig personskada.
|Dimningsresultatet beror på vilken typ av LED
lampa som är kopplad till dimmern.Vissa LED
lampor fungerar inte alltid tillfredsställande.
Detta kan bero på antalet LED lampor som
kopplats, kvaliteten på drivern och strömnätet
som den är kopplad till.
Driftelement
D Status-LED
E Knappen för Inställning/Återställning
F Testknapp
Inställning av dimmern
VARNING
FARA PÅ GRUND AV ELSTÖT
• Följ bestämmelserna för arbete med strömförande
delar.
• Aktivera endast enhetsknapparna med isolerad
extrautrustning som uppfyller kraven i EN 60900.
Underlåtenhet att följa dessa instruktioner kan
leda till dödsfall eller allvarlig skada.
Testa dimmern
Innan du drar i dimmern eller ansluter de mekaniska
tryckknapparna kan du testa grundfunktionerna.
Ansluta till ELKO SmartHUB
Tryck kort (< 0,5 s) på knappen Inställning/Återställning
3 gånger för att ansluta till det tillgängliga Zigbee-
nätverket. Vid lyckad anslutning till ELKO SmartHUB blir
statuslysdioden grön.
Sammankoppling med andra ELKO Smart-enheter
Produktet kan sammankopplas med andra ELKO
Smart-enheter i samma Zigbee-nätverk för att styra
produkten i ett rumsstyrningläge.
För mer information se systemets
användarhandbok.
Återställning av dimmern
Tryck kort (< 0,5 s) på knappen inställningar/
återställning 3 gånger och tryck sedan på knappen
inställningar/återställning en gång för > 10 s och <15 s
för att återställa dimmern till fabriksinställningarna.
Alla konfigurationsdata, användardata och nätverksdata
raderas. Därefter:
• Ingen anslutning till andra enheter
• Inga timerinställningar
• Minnesfunktionen är aktiv
• Automatisk belastningsigenkänning är aktiv, RC-läge
är inställt
• Ingen begränsning av dimringsintervallet
Manövrering av dimmern
Du kan fjärrstyra dimmern genom ELKO Smart-appen.
Status-LED:ens beteende
Se bruksanvisningen för systemet.
Felsökning
Se bruksanvisningen för systemet.
Tekniska data
Märkspänning BE 220-240 V, 50/60 Hz
Märke󰀨ekt
Dimningskanal 1
Standby < 0,4 W
Drifttemperatur 0 ºC till 35 ºC
Neutral ledare Behövs inte
Anslutningsklämmor Högst 2 2,5 mm2 fasta
eller tvinnade modeller
Tilläggsenheter Max 10 mekaniska
tryckknappar
Längd på alla
kabelsektioner
Max 50 m för 3-ledarkabel
NYM
Säkringsskydd 16 A kretsbrytare
IP-klassicering IP20
Frekvensband 2,4 GHz
Överföringskapacitet Max 2,5 mW
Produktdimensioner
(H × B × D)
43 43 22 mm
Väggskåpsdimension |Väggboxen måste
ha ett minsta djup
på 26 mm.
Certiering Zigbee 3.0
Kassera apparaten separat från
hushållsavfallet på ett officiellt
uppsamlingsställe. Professionell återvinning
skyddar människor och miljö mot de negativa
effekter som kan uppstå.
Varumärken
• Zigbee®är ett registrerat varumärke som tillhör
Zigbee Alliance.
• Apple®och App Store®är märkesnamn eller
registrerade varumärken som tillhör Apple Inc.
• Google Play™ Store och Android™är märkesnamn
eller registrerade varumärken som tillhör Google Inc.
Andra märken och registrerade varumärken tillhör
respektive ägare.
EU-försäkran om överensstämmelse
Härmed försäkrar ELKO att denna produkt uppfyller de
väsentliga kraven och andra relevanta bestämmelser
i RADIOUTRUSTNINGSDIREKTIVET 2014/53/EU.
Försäkran om överensstämmelse kan laddas ned på:
ELKO.no.
ELKO
ELKO AB, Lumaparksvägen 7, 120 31 Stockholm
Tlf: [phone] - E-mail: [e-mail]
Box 5115, 121 17 Johanneshov
www.elko.se
http://proff.elko.no/elko-smart
|
ELKO Smart
EKO07090
sv
no
nl
sk
es
hu en
danl
5-100 VA
5-20 VA
RC
RL
14-200 W R
14-150 VA L
14-200 VA C
14-150 W R
1 L
16 A
L
N
1-2 ×1.5 mm²
1-2 ×2.5 mm²
Maximum 0.5 Nm
1
L
11 mm
ABC
< 1 s
>
1 s
D
E
F
1
L
< 1 s
> 1 s
3 × < 0,5 s +
1 × 10 s ×2
3 × < 0,5 s
22 mm 43 mm
43 mm

NVE51585-02
04/2020
3/4
fi SmartSäädinmoduuli
Edellytykset
Lataa ELKO Smart -sovellus älypuhelimeen/tablettiin
ja asenna ELKO SmartHUB ELKO Smart -laitteiden
määrittämistä ja ohjausta varten.
Järjestelmän lisätiedot
Yksityiskohtaiset tuotetiedot ovat saatavilla
verkossa järjestelmän käyttöoppaassa:
Lue QR-koodi tai seuraa linkkiä.
.
Käyttäjän turvallisuus
VAARA
SÄHKÖISKUN, RÄJÄHDYKSEN TAI
VALOKAARIPURKAUKSEN VAARA
Vain pätevät ammattilaiset saavat suorittaa
sähköasennuksen, joka on tehtävä turvallisesti.
Pätevien ammattilaisten on osoitettava syvällistä
tietämystä seuraavilta alueilta:
• kiinteään sähköverkkoon kytkeminen
• sähkölaiteasennukset
• sähkökaapeleiden asentaminen
• turvallisuusstandardit, paikalliset johdotussäännöt
ja -määräykset
Näiden ohjeiden noudattamatta jättäminen
aiheuttaa kuoleman tai vakavan vamman.
Laitteeseen tutustuminen
SmartSäädinmoduulia (jäljempänä moduuli) käytetään
ohmisten, induktiivisten tai kapasitiivisten kuormien
kytkemiseen ja himmentämiseen.
|Moduulia ei saa käyttää turvallisuuden kannalta
olennaisten sovellusten valvontaan.
Ohjausvaihtoehdot
Kotiohjaus: Moduulin ohjaamiseen ELKO Smart
-sovelluksen avulla tarvitaan ELKO SmartHUB.
Huoneohjaus: Moduuli voidaan yhdistää, kun sitä
halutaan ohjata muilla ELKO Smart -laitteilla. Elko Smart
-laitteiden on oltava samassa Zigbee-verkossa.
Suora toiminta: Moduulia voidaan aina ohjata suoraan
paikan päältä.Tätä varten voit liittää enintään 10
mekaanista painiketta.
Toiminnot
• Automaattinen kuorman tunnistus
• Lämpösuojaus, ylikuormituksen kestävyys,
oikosulkusuojaus
• Pehmeä käynnistys/pysäytys
Sovelluksen avulla:
• Minimi-/maksimikirkkauden säätäminen
• LED-käyttötilan asettaminen manuaalisesti
• Päällekytkentäkirkkauden tai muistitoiminnon
asettaminen
• Ajastimen tai aikataulun asettaminen
Asennuspaikan valitseminen
• Jos asetat moduulin mekaanisen painikkeen
taakse, käytä syvää asennuskoteloa.
• Voit vähentää lämpöhäviötä pienentämällä
kuormaa.
Kuormaa
vähennetty
Asennettaessa
0 % Vakiomalliseen
uppoasennettavaan rasiaan
25 % Rakoseinään*
Useampi asennettu yhdessä*
30 %
1- osaiseen tai 2-osaiseen pinta-
asennettavaan koteloon
50 % 3-osaiseen pinta-asennettavaan
koteloon
* Jos käytetään useampaa kuin yhtä tekijää,
kuormanvähennykset lasketaan yhteen.
Liitäntäelementit
A Live-johdin
B Himmennyslähtö
C Laajennusyksikön
tulo 1
Moduulin asennus
VAARA
SÄHKÖISKUN VAARA
• Varmista, ettei liittimien alue joudu kosketuksiin
minkään samaan paikkaan asennetun laitteen
metallisten osien kanssa.
• Älä oikosulje lähtöjä nollaan.
Näiden ohjeiden noudattamatta jättäminen
aiheuttaa kuoleman tai vakavan vamman.
HUOMIO
LAITEVAURIO
• Käytä tuotetta aina sille määriteltyjen teknisten
tietojen mukaisesti.
• Älä koskaan yhdistä induktiivisia/kapasitiivisia
yhdistelmäkuormia.
• Kytke vain himmennettäviä kuormia.
• Älä käytä himmennettäviä pistorasioita.
Ohjeiden noudattamatta jättäminen voi aiheuttaa
vamman tai laitevaurioita.
Moduulin liittäminen
VAARA
SÄHKÖISKUN, RÄJÄHDYKSEN TAI
VALOKAARIPURKAUKSEN RISKI
• Kun työskentelet laitteella, irrota laite aina
virtalähteestä, sillä lähtöliittimessä voi olla
sähkövirtaa silloinkin, kun kuorma on kytketty pois
päältä.
• Kytke sulake saapuvassa piirissä pois päältä
ennen laitteen asennusta tai huoltoa (tai kuorman
vaihtoa).
Näiden ohjeiden noudattamatta jättäminen
aiheuttaa kuoleman tai vakavan vamman.
|Kuinka hyvin LED valojen himmennys toimii
riippuu usein siitä minkä tyyppinen LED lamppu
on kytketty himmentimeen. Jotkut LED lamput
eivät aina toimi tyydyttävästi.Tämä voi johtua
kytkettyjen LED lamppujen määrästä, ajurin
laadusta ja sähköverkosta johon se on
kytkettynä.
Käyttölaitteet
D Tila-LED
E Asetus/palautus-painike
F Testipainike
Moduulin asettaminen
VAROITUS
SÄHKÖISKUN AIHEUTTAMA VAARA
• Noudata jännitteisten osien käsittelyä koskevia
säännöksiä.
• Kytke laitteen painikkeita vain käyttämällä
eristettyjä lisälaitteita, jotka täyttävät standardin
EN 60900 vaatimukset.
Ohjeiden noudattamatta jättäminen voi johtaa
kuolemaan tai vakavaan loukkaantumiseen.
Moduulin testaus
Voit testata perustoiminnot ennen kuin otat moduulin
käyttöön tai liität mekaaniset painikkeet.
Liittäminen ELKO SmartHUB
-laitteeseen
Muodosta yhteys Zigbee-verkkoon painamalla Asetus/
palautus-painiketta lyhyesti (< 0,5 s) kolme kertaa. Kun
yhteys ELKO SmartHUB-laitteeseen on luotu, tila-LED
muuttuu vihreäksi.
Yhdistä muihin ELKO Smart -laitteisiin
Tuotteen ohjaamiseksi huoneohjaustilassa, yhdistä laite
muihin saman Zigbee-verkon ELKO Smart -laitteisiin.
Lisätietoja on järjestelmän käyttöohjeissa.
Moduulin nollaaminen
Palauta moduuli tehtaalla asetettuihin oletusarvoihin,
painamalla Asetus/palautus-painiketta lyhyesti (< 0,5 s)
kolme kertaa ja paina sitten Asetus/palautus-painiketta
yhden kerran pitkään > 10 s ja < 15 s.
Kaikki määritystiedot, käyttäjätiedot ja verkkotiedot
poistetaan.Tämän jälkeen:
• Yhteyttä muihin laitteisiin ei voida muodostaa
• Ei ajastinasetuksia
• Muistitoiminto on aktiivinen
• Automaattinen kuorman tunnistus on aktiivinen, RC-
tila on asetettu
• Ei rajoituksia himmennysalueelle
Moduulin käyttö
Voit kauko-ohjata moduulia ELKO Smart -sovelluksen
avulla.
Tila-LEDin toiminta
Lisätietoja on järjestelmän käyttöohjeissa.
Vianmääritys
Lisätietoja on järjestelmän käyttöohjeissa.
Tekniset tiedot
Nimellisjännite AC 220-240 V, 50/60 Hz
Nimellisteho
Himmennyskanava 1
Valmiustila < 0,4 W
Käyttölämpötila 0 ºC ... 35 ºC
Nollajohdin Ei vaadita
Liittimet Enintään 2 2,5 mm2 kiinteä
tai säikeinen tyyppi
Laajennusyksiköt Enintään 10 mekaanista
painiketta
Kaikkien
kaapeliosuuksien
pituus
Enintään 50 m 3-säikeiselle
NYM-kaapelille
Sulakesuojaus 16 A katkaisija
IP-luokitus IP20
Taajuuskaista 2,4 GHz
Lähetysnopeus Enintään 2,5 mW
Tuotemitat
(K × L × S)
43 43 22 mm
Seinärasian mitat |Seinärasian
syvyyden on oltava
vähintään 26 mm.
Sertiointi Zigbee 3.0
Toimita laite kotitalousjätteistä erotettuna
viralliseen jätteiden vastaanottopisteeseen.
Ammattimainen kierrätys suojelee ihmisiä
ja ympäristöä mahdollisilta haitallisilta
vaikutuksilta.
Tavaramerkit
• Zigbee®on Zigbee Alliancen rekisteröity tavaramerkki.
• Apple®ja App Store®ovat Apple Inc:n tuotenimiä tai
rekisteröityjä tavaramerkkejä.
• Google Play™Store ja Android™ovat Google Inc:n
tuotenimiä tai rekisteröityjä tavaramerkkejä.
Muut tuotenimet tai rekisteröidyt tavaramerkit
ovat kunkin omistajan omaisuutta.
EU-vaatimustenmukaisuusvakuutus
ELKO vakuuttaa, että tämä tuote vastaa
RADIOLAITEDIREKTIIVIN 2014/53/EU olennaisia
vaatimuksia ja muita keskeisiä säännöksiä.
Vaatimustenmukaisuusvakuutuksen voi ladata
seuraavasta osoitteesta: ELKO.no.
ELKO
ELKO Suomessa, Sokerilinnantie 11 C,
02600 Espoo
Puh. [phone]
www.elko.fi
|
http://proff.elko.no/elko-smart
ELKO Smart
EKO07090
en
fi
nl
sk
es
hu en
danl
5-100 VA
5-20 VA
RC
RL
14-200 W R
14-150 VA L
14-200 VA C
14-150 W R
1 L
16 A
L
N
1-2 ×1.5 mm²
1-2 ×2.5 mm²
Maximum 0.5 Nm
1
L
11 mm
ABC
< 1 s
>
1 s
D
E
F
1
L
< 1 s
> 1 s
3 × < 0,5 s +
1 × 10 s ×2
3 × < 0,5 s
22 mm 43 mm
43 mm

NVE51585-02
04/2020
4/4
en SmartDim Puck Uni
Prerequisites
Download the ELKO Smart app to your smartphone/
tablet, and install the ELKO SmartHUB to configure
and control ELKO Smart devices.
Additional system information
Detailed product information is available online
in the system user guide: Scan the QR code
or follow the link.
.
For your safety
DANGER
HAZARD OF ELECTRIC SHOCK, EXPLOSION, OR
ARC FLASH
Safe electrical installation must be carried out
only by skilled professionals. Skilled professionals
must prove profound knowledge in the following
areas:
• Connecting to installation networks
• Connecting several electrical devices
• Laying electric cables
• Safety standards, local wiring rules and regulations
Failure to follow these instructions will result in
death or serious injury.
Getting to know the product
The SmartDim Puck Uni (hereinafter referred to as
puck) is used to switch and dim the ohmic, inductive or
capacitive loads.
|The puck must not be used to control safety
relevant applications.
Control options
Home control: To control the puck through the ELKO
Smart app you will need the ELKO SmartHUB.
Room control: To control the puck through other ELKO
Smart devices, it can be paired. Elko Smart devices has
to be in the same Zigbee network.
Direct operation: The puck can always be controlled
directly on-site.To do this, you can connect a maximum
of 10 mechanical push-buttons.
Functions
• Automatic load detection
• Thermal protection, overload-resistance, short-circuit
protection
• Soft start/stop
Via App:
• Adjusting minimum/maximum brightness
• Setting the LED operating mode manually
• Setting the switch-on brightness or memory function
• Setting a timer or a time schedule
Choosing the installation
location
• If placing the puck behind a mechanical
push-button, use a deep installation box.
• To reduce the thermal dissipation, reduce the
load.
Load reduced by When installed
0% In a standard flush-mounted box
25% In cavity walls*
Several installed in combination*
30% In
a 1- gang or 2-gang surface
mounted housing
50% In a 3-gang surface-mounted
housing
* If more than one factor applies, add load reductions
together.
Connection elements
A Live conductor
B Dimmer output
C Extension unit input 1
Mounting the puck
DANGER
HAZARD OF ELECTRIC SHOCK
• Make sure that the terminal connection area does
not come in contact with the metallic parts of any
device installed in the same location.
• Do not short the outputs to neutral.
Failure to follow these instructions will result in
death or serious injury.
CAUTION
EQUIPMENT DAMAGE
• Always operate the product in compliance with the
specified technical data.
• Ne ver connect any mixed inductive/capacitive loads.
• Connect only dimmable loads.
• Do not use dimmable socket outlets.
Failure to follow these instructions can result in
injury or equipment damage.
Connecting the puck
DANGER
RISK OF ELECTRIC SHOCK, EXPLOSION OR ARC
FLASH
• When working on the device, always disconnect
the device from the power supply, as the output
may carry electrical current even when the load is
switched off.
• Turn off the fuse in the incoming circuit
before installation, maintenance, or service (or
replacement of the load) of the device.
Failure to follow these instructions will result in
death or serious injury.
The dimming result will be depending on the
LED connected. Some LEDs will not work
properly.This depends on number of LEDs,
the quality of the driver and the power of
network it is supplied from.
Operating elements
D Status LED
E Setup/Reset button
F Test button
Setting the puck
WARNING
DANGER DUE TO ELECTRIC SHOCK
• Observe the regulations for working on live parts.
• Only actuate the device buttons using insulated
auxiliary equipment that meets the requirements
of EN 60900.
Failure to observe these instructions can lead to
death or serious injury.
Testing the puck
Before commissioning the puck or connecting the
mechanical push-buttons, you can test the basic
functions.
Connecting to the ELKO
SmartHUB
Short press (< 0,5 s) the Setup/Reset button 3 times
to connect to the available Zigbee network. Upon
successful connection to the ELKO SmartHUB, the
status LED turns green.
Pairing to other ELKO Smart devices
To control the product in a room control mode, it can be
paired with other ELKO Smart devices within the same
Zigbee network.
For more details, refer to the system user guide.
Resetting the puck
Short press (< 0,5 s) the Setup/Reset button 3 times and
then long press the Setup/Reset button once for >10 s
and <15 s to reset the puck to factory default mode.
All configuration data, user data, and network data is
deleted. After which:
• No connectivity to other devices
• No timer settings
• Memory function is active
• Automatic load detection is active, RC mode is set
• No limitation to dimming range
Operating the puck
You can remotely control the puck through the ELKO
Smart app.
Behaviour of the status LED
Refer to the system user guide.
Troubleshooting
Refer to the system user guide.
Technical data
Nominal voltage AC 220-240 V, 50/60 Hz
Nominal power
Dimming channel 1
Standby < 0.4 W
Operating
Temperature
0 ºC to 35 ºC
Neutral conductor Not required
Connecting
terminals
Maximum 2 2.5 mm2 solid
or stranded types
Extension units Maximum 10 mechanical
push-buttons
Length of all cable
sections
Maximum 50 m for 3-wire
NYM cable
Fuse protection 16 A circuit breaker
IP rating IP20
Frequency band 2.4 GHz
Transmission
capacity
Maximum 2.5 mW
Product dimensions
(H × W × D)
43 43 22 mm
Wall box dimension |The wall box must
have a minimum
depth of 26 mm.
Certication Zigbee 3.0
Dispose of the device separately from
household waste at an official collection point.
Professional recycling protects people and the
environment against potential negative effects.
Trademarks
• Zigbee®is a registered trademark of the Zigbee
Alliance.
• Apple®and App Store®are brand names or registered
trademarks of Apple Inc.
• Google Play™Store and Android™are brand names
or registered trademarks of Google Inc.
Other brands and registered trademarks are
properties of their relevant owners.
EU Declaration of conformity
Hereby, ELKO, declares that this product is in
compliance with the essential requirements and other
relevant provisions of RADIO EQUIPMENT DIRECTIVE
2014/53/EU. Declaration of conformity can be
downloaded on: ELKO.no.
ELKO
ELKO AS, Sandstuveien 68, 0680 Oslo
Phone.: [phone] - E-mail: [e-mail]
Pb. 6598 Etterstad, 0607 Oslo
www.elko.no
|
http://proff.elko.no/elko-smart
ELKO Smart
EKO07090
en
fi
nl
sk
es
hu en
danl
5-100 VA
5-20 VA
RC
RL
14-200 W R
14-150 VA L
14-200 VA C
14-150 W R
1 L
16 A
L
N
1-2 ×1.5 mm²
1-2 ×2.5 mm²
Maximum 0.5 Nm
1
L
11 mm
ABC
< 1 s
>
1 s
D
E
F
1
L
< 1 s
> 1 s
3 × < 0,5 s +
1 × 10 s ×2
3 × < 0,5 s
22 mm 43 mm
43 mm
|
