THERMOSTAT EMP911

Thermostat EMP911 is a temperature regulator, which allows controlling and regulating the heating and cooling systems. Please, study this

manual thoroughly before the rst use of the thermostat.

• large multi purpose liquid crystal display (LCD)

• ability to regulate the heating or cooling system

• user dened programme

• 2 temperate setting programmes

• option of manual controls

• adjustable temperature range

Technical parameter

Temperature measurement range: 0 – 40 °C (resolution 0.1 °C)

Temperature regulation range: 5 – 30 °C (steps 0.5 °C)

Temperature precision: ± 1 °C

Clock precision: ±90 s per month

User programmes: manually set

Turn on/o range: 0.2°C through 1,6°C (0.1°C resolution)

Operating temperature: 5 – 40 °C

Storage temperature: 0 – 50 °C

Operating air humidity: 0 – 90 %, non-condensing

Switching: 230 V~ 50 Hz

Max load: 230 V, 6 A resistance type, 2 A inductive type

Size: 125 x 84 x 29 mm (W x H x D)

Battery: 2 x1.5 V AA

Package content

1. thermostat

2. screws (2 pcs)

3. dowels (2 pcs)

4. user manual

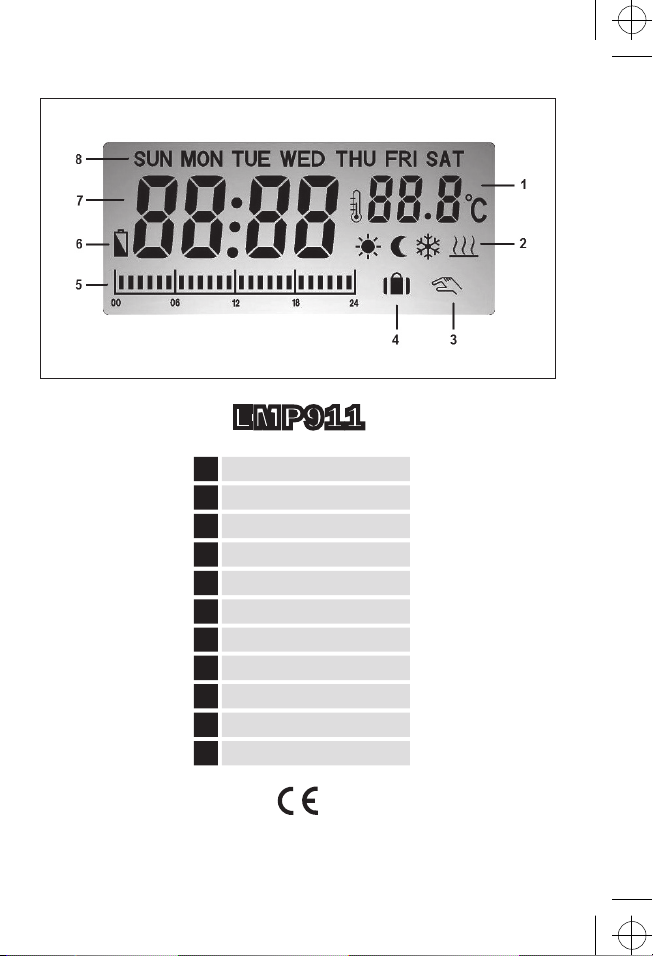

LCD display

1. Temperature

2. Thermal mode indicator, cooling or heating indication

3. Manual controls

4. Holiday function

5. Programme progress indicator

6. Weak battery indicator – lights up, if the battery voltage drops below

certain level. If so, replace the batteries as soon as possible.

7. Time

8. Day of the week

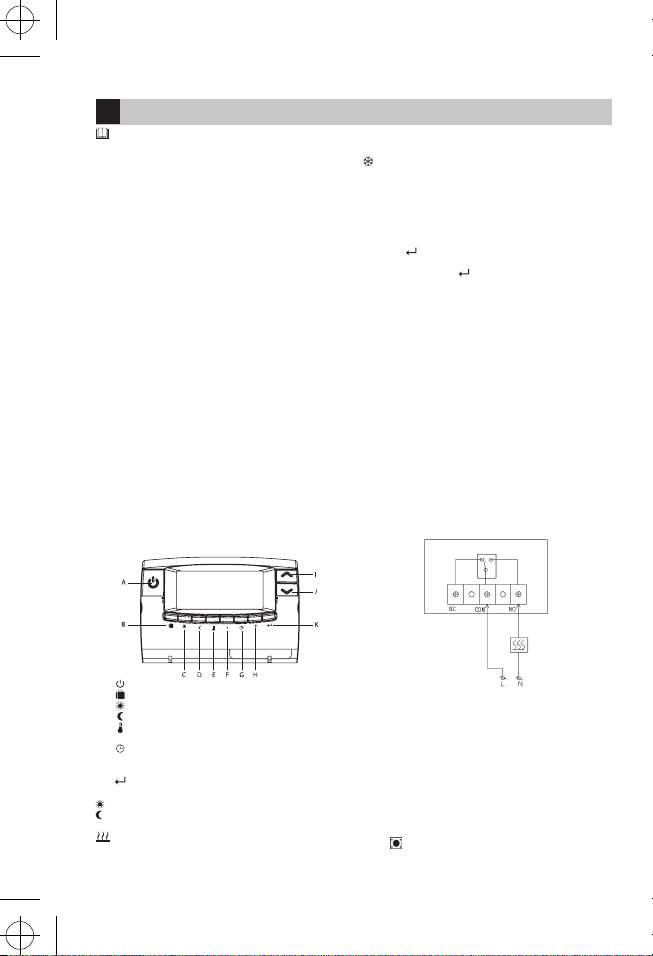

Front panel:

A. Turn the thermostat on/o

B. Holiday function activation

C. Comfort temperature

D. Economy temperature

E. Temperature setting

F. STemperature range setting

G. Time setting

H. PTemperature programmes setting

I./J. ∧ ∨ Change of day, temperature, time

K. Conrming the selection, return to the main menu

Temperature modes

„Sun“ – the comfort temperature (pictogram on the display)

„Moon“ – economy temperature (pictogram on the display). Both the

temperatures can be changed as needed.

- activated heating mode

„snow ake“ – activated cooling mode

Program

EMP911 increases or decreases the room temperature according to a

set programme automatically.

Manual control

If you need to change temperature temporarily and you do not want

to interfere with the set programmes, push the up/down arrow and

set the required temperature. A „hand“ icon will appear. Conrm the

change by . The selected mode will be terminated by the next

programme change.

To cancel push the button again.

Manual controls have precedence to the set programme.

INSTALLATION

Prior the installation of the thermostat, turn o the power supply.

We recommend the installation should be done by a qualied techni-

cian.

Thermostat location

• The location of the thermostat can aect its function signicantly.

• Place the thermostat in a suitable place, if possible on the inner wall,

where the air circulates freely.

• Choose a place, where the members of your family spend the most

time.

• Do not place the thermostat in direct sunlight – it would not regulate

the room temperature properly.

• Do not place the thermostat near heat sources (such as television,

radiator, fridges) nor near the door, where it would suer from vibra-

tions.

Wiring

On the inner side of the rear cover of the thermostat, there are three

outputs for electricity wiring.

Use a cross screw-driver to release the cover.

There are single-pole double-position contacts (SPDT), marked as COM,

NO and NC. In most cases COM and NO are used.

The contact is illustrated below with its output turned o.

Installation

1. Drill two 6 mm holes in the wall.

2. Insert dowels and screw the left screw with 3 mm tolerance.

3. Hang the thermostat – hang the keyhole opening on the screw head

and slide to the right.

4. Fix the thermostat position by screwing and tightening of the other

screw.

COMMISSIONING

The thermostat starts working as soon as you insert the batteries.

1. Remove the rear cover.

2. Insert two alkali AA batteries (do not use rechargeable batteries)

and the display will light on.

If not, check the battery polarity and use a pen to push the reset

button .

Do not use a normal pencil as the graphite could short circuit the

thermostat.

SETTING THE DAY AND TIME

1. Push the button to set hours, minutes and day.

2. Set the values by up/down arrows.

3. Navigate the menu by the button .

4. After setting the time, wait 15 minutes or push .

SETTING AND REGULATION OF TEMPERATURE

1. Use the button to switch the thermostat to the mode of Setting

and temperature control.The display will show a pictogram of the

set thermal mode (sun, moon) and the value will go ashing.

2. Push the thermal mode button (sun or moon) and use the up/down

arrow to set the required temperature.

3. The adjustable range of temperature is 5 to 30 °C. Conrm with the

MANUAL CONTROL

By pushing the up/down arrow, the display shows the“hand”pictogram,

i.e. manual control. A comfort or economy temperature set manually

will have precedence to any preset thermal mode, until the next pro-

grammed change arrives.You can cancel the priority of the manual con-

trol by pushing the SET button and the“hand” pictogram will disappear.

PROGRAMME SETTING AND CONTROL

1. Use the Pbutton to show the present day programme on the screen.

2. Use the up/down arrow to change the day.

3. Then push Pagain to set the programme.

4. Use the or to change the timing of the comfort and economy

temperature. A black eld means the comfort temperature, an

empty eld is the economy temperature. By the up/down arrow

you navigate through the daily times schedule.

5. By the button you conrm the changes and return to the normal

operating mode.

HOLIDAY FUNCTION

If needed, the thermostat allows setting one temperature for a longer

time period.

1. Hold the button and the temperature value will start ashing.

2. Push the up/down arrow to set the required temperature.

3. Conrm by the button. Now the icon appears. To cancel, push

again, and the suitcase icon will disappear.

RANGE OF THE SWITCH ON/OFF TEMPERATURE

The range is the dierence between the switch on and switch o

temperature.You can choose from 0.2 °C through 1.6 °C.

1. Push the Sand use the up/down arrow to set the range value.

2. Conrm with .

Example: You set the temperature 22°C and a 0.5°C range, so the heating will

turn on, when the temperature drops below 21.5 °C and it turns o, when the

temperature exceeds 22.5 °C.

SETTING THE COOLING OR HEATING MODE – THE

DIP SWITCH

There is a DIP switch under the rear cover. It controls the toggling

between the cooling and heating system.

Because the comfort temperature for heating systems is generally

higher than the economy value and in case of cooling system it is on

the contrary, you need to toggle this switch to decide, if the thermostat

is to control a heating or a cooling system. Any mode change should

be done only when the power supply is disconnected and when the

batteries are not inserted!

Activated heating system – HEAT -

Activated cooling system – COOL -

COOLING SYSTEM CONTROL

The DIP switch allows using the thermostat also to control a cooling

system. The function is just like with the heating system, but there are

several dierences:

1. In general, the comfort temperature of a cooling system is lower

than the economy temperature value.

2. Switching on and o is reversed: the thermostat turns on, when the

temperature exceeds some set threshold.

This product is not designed to be used by persons (including children),

whose physical, sensory or mental incapacity or lack of experience

and knowledge prevents them from safe use of the appliance, unless

they are supervised or unless they have been instructed about the use

of this appliance by a person responsible for their safety. Supervision

over children is required to ensure they won’t play with the appliance.

After the end of the service life, do not throw the product or

batteries into unsorted communal waste. Use sorted waste

collecting points instead.

We declare responsibly, that the appliance marked as EMP911, its

concept and construction and its marketed version, complies with the

basic requirements and other relevant provision of the government

regulations. Any modications to the appliance unapproved by us

render this declaration invalid.

Rozměry: 125 x 84 x 29 mm (Š x V x H)

Baterie: 2 x1,5 V AA

Obsah balení

1. termostat

2. šrouby (2 ks)

3. hmoždinky (2 ks)

4. návod k obsluze

LCD displej

1. Teplota

2. Indikátor teplotního režimu, indikace chlazení nebo vytápění

3. Manuální ovládání

4. Funkce prázdniny

5. Indikátor průběhu programu

6. Indikátor slabých baterií – rozsvítí se, když napětí na bateriích klesne

pod určitou úroveň. Je nutné baterie co nejdříve vyměnit.

7. Čas

8. Den v týdnu

TERMOSTAT EMP911

Termostat EMP911 je regulátor teploty, který slouží ke kontrole a regulaci vytápěcích a chladicích systémů.

Před prvním použitím termostatu si pečlivě prostudujte tento návod.

• velký víceúčelový displej z tekutých krystalů (LCD)

• možnost řízení vytápěcího nebo chladícího systému

• program denovaný uživatelem

• 2 programy nastavení teploty

• manuálního ovládání

• nastavitelný rozptyl teploty

Technické parametry

Rozsah měření teploty: 0 – 40 °C (rozlišení 0,1 °C)

Rozsah řízení teploty: 5 – 30 °C (po 1 °C)

Přesnost teploty: ± 1 °C

Přesnost hodin: ±90 s za měsíc

Uživatelské programy: manuálně nastavený

Rozptyl zapínaní a vypínaní: 0,2°C až 1,6 °C (rozlišení 0,1 °C)

Provozní teplota: 5 – 40 °C

Skladovací teplota: 0 – 50 °C

Provozní vlhkost vzduchu: 0 – 90 %, nekondenzující

Spínání: 230 V~ 50 Hz

Maximální zatížení: 230 V, 6 A odporových, 2 A induktivních

EMOS spol. s r. o.

EMP911 -manual P5621 0-0-0-K

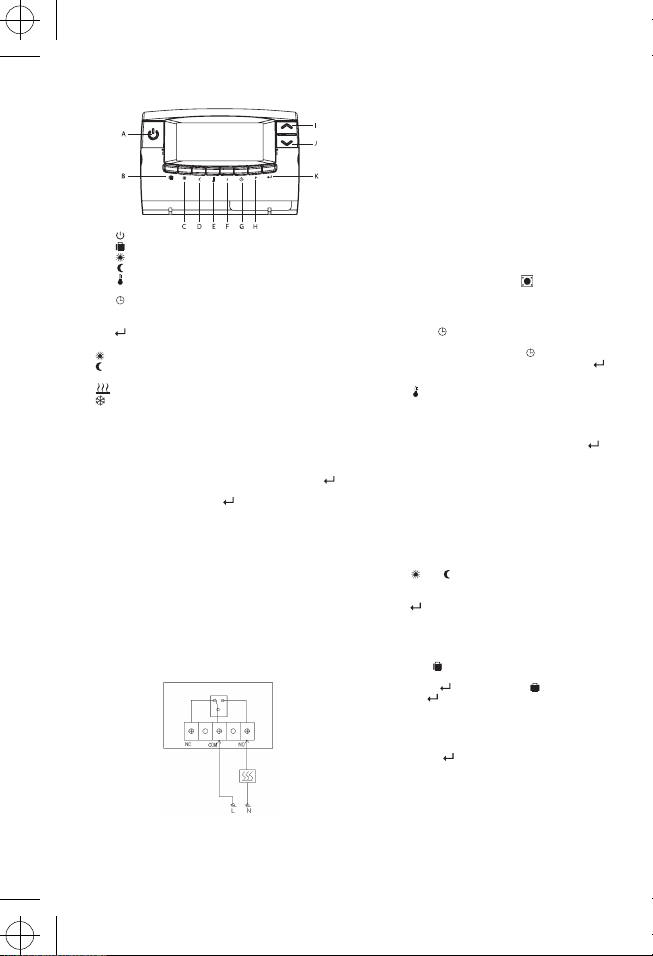

Přední panel:

A. Zapnutí/vypnutí termostatu

B. Aktivace funkce prázdniny

C. Komfortní teplota

D. Úsporná teplota

E. Nastavení teploty

F. SNastavení teplotního rozptylu

G. Nastavení času

H. PNastavení teplotního programu

I./J. ∧ ∨ Změna dne, teploty, času

K. Potvrzení volby, návrat do hlavního menu

Teplotní režimy

„slunce“ – tzv. komfortní teplota (piktogram na displeji)

„měsíc“ – úsporná teplota (piktogram na displeji)

Obě teploty lze měnit podle potřeby.

- aktivovaný režim vytápění

„vločka“ – aktivovaný režim chlazení

Program

EMP911 zvyšuje nebo snižuje teplotu v místnosti podle nastaveného

programu automaticky.

Manuální ovládání

Potřebujete-li dočasně změnit teplotu a nechcete zasahovat do nastave-

ného programu, stiskněte šipku nahoru/dolů a nastavte požadovanou

teplotu. Bude zobrazena ikona ruky. Změnu potvrdíte tlačítkem .

Zvolený mód bude ukončen do další změny v programu.

Pro zrušení stiskněte znovu tlačítko .

Ruční ovládání má přednost před nastaveným programem.

INSTALACE

Před instalací termostatu vypněte přívod proudu.

Doporučujeme, aby instalaci prováděl kvalikovaný pracovník.

Umístění termostatu

• Umístění termostatu může výrazně ovlivnit jeho funkci.

• Termostat umístěte na vhodné místo, nejlépe na vnitřní zdi, v místě,

kde vzduch volně cirkuluje.

• Zvolte místo, kde se členové vaší rodiny nejčastěji zdržují.

• Neumísťujte termostat tam, kde by byl vystaven přímému sluneč-

nímu záření –neudržoval by teplotu v místnosti správně.

• Termostat neumisťujte do blízkosti tepelných zdrojů (např. televizo-

rů, radiátorů, chladniček), ale ani například do blízkosti dveří, kde by

trpěl vibracemi.

Elektrické zapojení

Na vnitřní straně zadního krytu termostatu jsou pod krytkou tři výstupy

pro zapojení.

K uvolnění krytky použijte křížový šroubovák.

Jsou to jednopólové dvoupolohové kontakty (SPDT), označené jako

COM, NO a NC. Ve většině případů se používají COM a NO.

Kontakt je nakreslen při vypnutém výstupu.

Montáž termostatu

1. Vyvrtejte do zdi dva otvory o průměru 6 mm.

2. Zasuňte hmoždinky a zašroubujte levý šroub tak, aby měl vůli 3 mm.

3. Zavěste termostat – navlékněte otvor tvaru klíčové dírky v zadní

stěně na hlavu šroubu a zasuňte směrem doprava.

4. Polohu termostatu zaxujte zašroubováním a dotažením druhého

šroubu.

UVEDENÍ DO ČINNOSTI

Termostat začne pracovat ihned po vložení baterií.

1. Odejměte zadní kryt.

2. Vložte dvě nové tužkové alkalické baterie typu AA (nepoužívejte

dobíjecí baterie) – displej se rozsvítí.

Pokud ne, termostat nefunguje správně – zkontrolujte polaritu baterií

a propisovací tužkou stiskněte reset tlačítko .

Nepoužívejte obyčejnou tužku, obroušená tuha by mohla způsobit

zkrat a termostat poškodit.

NASTAVENÍ DNE A ČASU

1. Stiskněte tlačítko k nastavení hodin, minut a dne.

2. Hodnoty nastavujete šipkami nahoru, dolů.

3. Přesun v menu provedete stiskem tlačítka .

4. Po nastavení času vyčkejte 15 sekund nebo stiskněte tlačítko .

NASTAVENÍ A KONTROLA TEPLOTY

1. Tlačítkem přepněte termostat do režimu Nastavení a kontrola

teploty. Na displeji se zobrazí piktogram nastaveného teplotního

režimu (slunce, měsíc) a hodnota bude blikat.

2. Stiskněte tlačítko teplotního režimu (slunce nebo měsíc) a šipkou

nahoru/dolů nastavte požadovanou teplotu.

3. Nastavitelný rozsah teploty je 5 až 30 °C. Potvrďte tlačítkem .

MANUÁLNÍ OVLÁDÁNÍ

Stiskem šipky nahoru/dolů se na displeji objeví piktogram ruka, tzv.

manuální ovládání. Takto nastavená komfortní nebo úsporná teplota

bude mít přednost před nastaveným teplotním režimem, a to až do pří-

chodu příští, programem nastavené změny. Prioritu ručního nastavení

potvrdíte a zrušíte tlačítkem SET, piktogram ruka zmizí.

NASTAVENÍ A KONTROLA PROGRAMŮ

1. TlačítkemPvyvolejte nadispleji zobrazeníprogramusoučasného dne.

2. Stiskněte šipku nahoru/dolů pro změnu dne.

3. Potom znovu stiskněte tlačítko Ppro nastavení programu.

4. Tlačítkem nebo můžete měnit rozvržení komfortní a úsporné

teploty.Černý dílekznamená komfortní teplotu, prázdnépole úspornou

teplotu.Stiskem šipkynahoru/dolů postupujetev časovém rozvrhudne.

5. Tlačítkem potvrdíte změny a vrátíte se do normálního provozního

režimu.

FUNKCE PRÁZDNINY

Termostat umožňuje v případě potřeby nastavit jednu teplotu na delší

časové období.

1. Přidržte tlačítko , začne blikat hodnota teploty.

2. Stiskem šipky nahoru/dolů nastavte požadovanou teplotu.

3. Potvrďte tlačítkem ,bude zobrazena ikona .Prozrušení stiskněte

znovu tlačítko , ikona kufru nebude zobrazena.

ROZPTYL ZAPÍNACÍ AVYPÍNACÍ TEPLOTY

Rozptyl je rozdíl mezi zapínací a vypínací teplotou. Lze zvolit hodnotu

mezi 0,2 °C až 1,6 °C.

1. Stiskněte tlačítko Sa šipkou nahoru/dolů nastavte hodnotu rozptylu.

2. Potvrďte tlačítkem .

Příklad: Nastavíte-li například teplotu na 22 °C a rozptyl = 0,5 °C, vytápění se

zapne při poklesu teploty pod 21,5 °C a vypne při překročení teploty 22,5 °C.

NASTAVENÍ REŽIMU VYTÁPĚNÍ NEBO CHLAZENÍ -

PŘEPÍNAČ DIP

Pod zadním krytem je přepínač DIP. Ovládá přepínání vytápěcího nebo

chladícíhosystému. Protože je komfortní teplota provytápěcí systémyběž-

ně vyšší nežúsporná au chladícíchsystémů jetomu naopak, jenutno tímto

přepínačem zvolit, zda bude termostat řídit systém vytápěcí nebo chladící.

Změnu režimu provádějte pouze bez elektrického připojení a bez

vložených baterií!

Aktivovaný režim vytápění – HEAT -

Aktivovaný režim chlazení – COOL -

ŘÍZENÍ CHLADÍCÍHO SYSTÉMU

Nastavením přepínače DIP lze termostat použít i pro řízení chladícího

systému.

Funkce je podobná jako u vytápěcího systému, existuje ale mezi nimi

několik rozdílů:

1. Obecně je komfortní teplota chladícího systému nižší než úsporná.

2. Zapínání a vypínání je opačné: termostat se zapíná, když teplota

místnosti překročí nastavenou teplotu.

Tento přístroj není určen pro používání osobami (včetně dětí), jimž

fyzická, smyslová nebo mentální neschopnost či nedostatek zkušeností

a znalostí zabraňuje v bezpečném používaní přístroje, pokud na ně

nebude dohlíženo nebo pokud nebyly instruovány ohledně použití

tohoto přístroje osobou zodpovědnou za jejich bezpečnost. Je nutný

dohled nad dětmi, aby se zajistilo, že si nebudou s přístrojem hrát.

Nevyhazujte výrobek ani baterie po skončení životnosti

jako netříděný komunální odpad, použijte sběrná místa

tříděného odpadu.

Prohlašujeme na svou výlučnou odpovědnost, že následně označené

zařízení EMP911 na základě jeho koncepce a konstrukce, stejně jako

námi do oběhu uvedené provedení, je ve shodě se základními poža-

davky a dalšími příslušnými ustanoveními nařízení vlády. Při námi ne-

odsouhlasených změnách zařízení ztrácí toto prohlášení svou platnost.

Na výrobek bylo vydáno Prohlášení o shodě.

TERMOSTAT EMP911

Termostat EMP911 je regulátor teploty, ktorý slúži na kontrolu a reguláciu vykurovacích a chladiacich systémov.

Pred prvým použitím termostatu si pozorne preštudujte tento návod.

• veľký viacúčelový displej z tekutých kryštálov (LCD)

• možnosť riadenia vykurovacieho alebo chladiaceho systému

• program denovaný užívateľom

• 2 programy nastavenia teploty

• manuálne ovládanie

• nastaviteľný rozptyl teploty

TECHNICKÉ PARAMETRE

Rozsah merania teploty: 0 - 40 ° C (rozlíšenie 0,1 ° C)

Rozsah riadenia teploty: 5 - 30 ° C (po 1 ° C)

Presnosť teploty: ± 1 ° C

Presnosť hodín: ± 90 s za mesiac

Užívateľské programy: manuálne nastavený

Rozptyl zapínania a vypínania: 0,2 ° C až 1,6 ° C (rozlíšenie 0,1 ° C)

Prevádzková teplota: 5 - 40 ° C

Skladovacia teplota: 0 - 50 ° C

Prevádzková vlhkosť vzduchu: 0 - 90%, nekondenzujúca

Spínanie: 230 V ~ 50 Hz

Maximálne zaťaženie: 230 V, 6 A odporových, 2 A induktívnych

Rozmery: 125 x 84 x 29 mm (Š x V x H)

Batérie: 2 x1, 5 V AA

Obsah balenia

1. termostat

2. skrutka (2 ks)

3 hmoždinky (2 ks)

4. návod na obsluhu

LCD displej

1. teplota

2. indikátor teplotného režimu, indikácia chladenia alebo vykurovania

3. ovládanie

4. funkcia prázdniny

5. indikátor priebehu programu

6. indikátor slabých batérií - rozsvieti sa, keď napätie na batériách klesne

pod určitú úroveň. Je potrebné batérie čo najskôr vymeniť

7. čas

8. deň v týždni

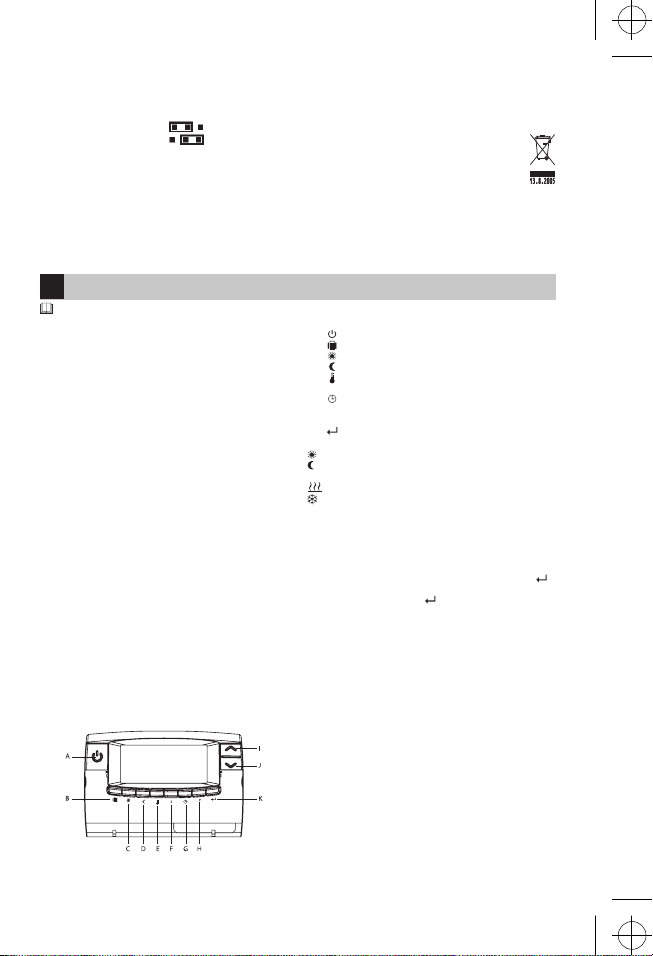

Predný panel:

A. Zapnutie/vypnutie termostatu

B. Aktivácia funkcie prázdniny

C. Komfortná teplota

D. Úsporná teplota

E. Nastavenie teploty

F. SNastavenie teplotného rozptylu

G. Nastavenie času

H. PNastavenie teplotného programu

I./J. ∧ ∨ Zmena dňa, teploty, času

K. Potvrdenie voľby, návrat do hlavného menu

Teplotné režimy

„slnko“ – tzv. komfortná teplota (piktogram na displeji)

„mesiac“ – úsporná teplota (piktogram na displeji)

Obe teploty je možné meniť podľa potreby.

- aktivovaný režim vykurovania

„vločka“ – aktivovaný režim chladenia

Program

EMP911 zvyšuje alebo znižuje teplotu v miestnosti podľa nastaveného

programu automaticky.

Manuálne ovládanie

Pokiaľ potrebujete dočasne meniť teplotu a nechcete zasahovať do

nastaveného programu, stlačte šípku hore/dole a nastavte požadovanú

teplotu. Bude zobrazená ikona ruky. Zmenu potvrdíte tlačidlom .

Zvolený mód bude ukončený do ďalšej zmeny v programe.

Pre zrušenie stlačte opäť tlačidlo .

Ručné ovládanie má prednosť pred nastaveným programom.

INSTALÁCIA

Pred inštaláciou termostatu vypnite prívod prúdu.

Doporučujeme, aby inštaláciu robil kvalikovaný pracovník.

Umiestnenie termostatu

• Umiestnenie termostatu môže výrazne ovplyvniť jeho funkciu.

• Termostat umiestnite na vhodné miesto, najlepšie na vnútornej

stene, v mieste, kde vzduch voľne cirkuluje.

• Zvoľte miesto, kde sa členovia vašej rodiny najčastejšie zdržujú.

• Neumiestňujte termostat tam, kde by bol vystavený priamemu

slnečnému žiareniu- neudržoval by teplotu v miestnosti správne.

• Termostat neumiestňujte do blízkosti tepelných zdrojov (napr.

televízorov, radiátorov, chladničiek), ale ani napríklad do blízkosti

dverí, kde by trpel vibráciami.

Elektrické zapojenie

Na vnútornej strane zadného krytu termostatu sú pod krytkou tri

výstupy pre zapojenie.

Na uvoľnenie krytky použite krížový skrutkovač.

Sú to jednopólové dvojpolohové kontakty (SPDT), označené ako COM,

NO a NC. Vo väčšine prípadov sa používajú COM a NO.

Kontakt je nakreslený pri vypnutom výstupe.

EMOS spol. s r. o.

EMP911 -manual P5621 0-0-0-K

Montáž termostatu

1. Vyvŕtajte do steny dva otvory s priemerom 6 mm.

2. Zasuňte hmoždinky a zaskrutkujte ľavú skrutku tak, aby mal vôľu

3mm.

3. Zaveste termostat - navlečte otvor tvaru kľúčovej dierky v zadnej

stene na hlavu skrutky a zasuňte smerom doprava.

4. Polohu termostatu zaxujte zaskrutkovaním a dotiahnutím druhej

skrutky.

UVEDENIE DO ČINNOSTI

Termostat začne pracovať ihneď po vložení batérii.

1. Zložte zadný kryt.

2. Vložte dve nové tužkové alkalické batérie typu AA (nepoužívajte

dobíjacie batérie) – displej sa rozsvieti.

Pokiaľ nie, termostat nefunguje správne – skontrolujte polaritu batérii

a prepisovacím perom stlačte reset tlačidlo .

Nepoužívajte obyčajnú ceruzku, obrúsená tuha by mohla spôsobiť

skrat a termostat poškodiť.

NASTAVENIE DŇA A ČASU

1. Stlačte tlačidlo pre nastavenie hodín, minút a dňa.

2. Hodnoty nastavujte šípkami hore, dole.

3. Presun v menu robte stláčaním tlačidla .

4. Po nastavení času počkajte 15 sekúnd alebo stlačte tlačidlo .

NASTAVENIE A KONTROLA TEPLOTY

1. Tlačidlom prepnite termostat do režimu Nastavenie a kontrola

teploty. Na displeji sa zobrazí piktogram nastaveného teplotného

režimu (slnko, mesiac) a hodnota bude blikať.

2. Stlačte tlačidlo teplotného režimu (slnko alebo mesiac) a šípkou

hore/dole nastavte požadovanú teplotu.

3. Nastaviteľný rozsah teploty je 5 až 30 °C. Potvrďte tlačidlom .

MANUÁLNE OVLÁDANIE

Stlačením šípky hore / dole sa na displeji objaví piktogram ruka, tzv.

manuálne ovládanie. Takto nastavená komfortná alebo úsporná tep-

lota bude mať prednosť pred nastaveným teplotným režimom, a to až

do príchodu ďalšej, programom nastavenej zmeny. Prioritu ručného

nastavenia potvrdíte a zrušíte tlačidlom SET, piktogram ruka zmizne.

NASTAVENIE A KONTROLA PROGRAMOV

1. Tlačidlom Pvyvolajte na displeji zobrazenie programu súčasného

dňa.

2. Stlačte šípku nahor / nadol pre zmenu dňa.

3. Potom znova stlačte tlačidl Ppre nastavenie programu.

4. Tlačidlom alebo môžete meniť rozvrhnutie komfortnej a úspor-

nej teploty. Čierny dielik znamená komfortnú teplotu, prázdne pole

úspornú teplotu. Stlačením šípky hore/dole postupujete v časovom

rozvrhu dňa.

5. Tlačidlom potvrdíte zmeny a vrátite sa do normálneho prevádz-

kového režimu.

FUNKCIA PRÁZDNINY

Termostat umožňuje v prípade potreby nastaviť jednu teplotu na dlhšie

časové obdobie.

1. Podržte tlačidlo , začne blikať hodnota teploty.

2. Stlačením šípky hore/dole nastavte požadovanú teplotu.

3. Potvrďte tlačidlom , bude zobrazená ikona . Pre zrušenie

stlačením znovu tlačidlo , ikona kufra nebude zobrazená.

ROZPTYL ZAPÍNACEJ A VYPÍNACEJ TEPLOTY

Rozptyl je rozdiel medzi zapínacou a vypínacou teplotou. Je možné

zvoliť hodnotu medzi 0,2 °C až 1,6 °C.

1. 1. Stlačte tlačidlo Sa šípkou hore/dole nastavte hodnotu rozptylu.

2. Potvrďte tlačidlom .

Príklad: Ak nastavíte napríklad teplotu na 22 ° C a rozptyl = 0,5 ° C, vykurovanie

sa zapne pri poklese

teploty pod 21,5 ° C a vypne pri prekročení teploty 22,5 ° C.

NASTAVENIE REŽIMU VYKUROVANIE ALEBO

CHLADENIE - PREPÍNAČ DIP

Pod zadným krytom je prepínač DIP. Ovláda prepínanie vykurovacieho

alebo chladiaceho systému. Pretože je komfortná teplota pre vykuro-

vacie systémy bežne vyššia ako úsporná a u chladiacich systémov je

tomu naopak, je nutné týmto prepínačom zvoliť, či bude termostat

riadiť systém vykurovací alebo chladiaci.

Zmenu režimu vykonávajte iba bez elektrického pripojenia a bez

vložených batérií!

Aktivovaný režim vykurovania – HEAT -

Aktivovaný režim chladenia – COOL -

RIADENIE CHLADIACEHO SYSTÉMU

Nastavením prepínača DIP možno termostat použiť i pre riadenie

chladiaceho systému.

Funkcia je podobná ako u vykurovacieho systému, existuje ale medzi

nimi niekoľko rozdielov:

1. Všeobecne je komfortná teplota chladiaceho systému nižšia než

úsporná.

2. Zapínanie a vypínanie je opačné: termostat sa zapína, keď teplota

miestnosti prekročí nastavenú teplotu.

Tento prístroj nie je určený pre používanie osobami (vrátane detí),

ktorým fyzická, zmyslová alebo mentálna neschopnosť či nedostatok

skúseností a znalostí zabraňuje v bezpečnom používaní prístroja, pokiaľ

na ne nebude dohliadané alebo pokiaľ neboli inštruovaní ohľadom

použitia tohto prístroja osobou zodpovednou za ich bezpečnosť. Je

nutný dohľad nad deťmi, aby sa zaistilo, že si nebudú s prístrojom hrať.

Nevyhadzujte výrobok ani batérie po skončení životnosti

ako netriedený komunálny odpad, použite zberné miesta

triedeného odpadu.

Prehlasujeme na svoju výlučnú zodpovednosť, že následne označené

zariadenie EMP911 na základe jeho koncepcie a konštrukcie, rovnako

ako nami do obehu uvedené prevedenie, je v zhode so základnými

požiadavkami a ďalšími relevantnými ustanoveniami nariadení vlády.

Pri nami neodsúhlasených zmenách zariadenia stráca toto vyhlásenie

svoju platnosť.

TERMOSTAT EMP911

Termostat EMP911 jest programowanym regulatorem temperatury, który służy do kontroli i regulacji systemów grzewczych i chłodniczych.

Przed pierwszym uruchomieniem termostatu należy uważnie przeczytać niniejszą instrukcję.

• duży, wielofunkcyjny wyświetlacz ciekłokrystaliczny (LCD)

• możliwość sterowania systemem ogrzewania albo chłodzenia

• program zdeniowany przez użytkownika

• 2 programy regulacji temperatury

• możliwość sterowania ręcznego

• regulowana histereza temperatury

Parametry techniczne

Zakres pomiaru temperatury: 0 – 40 °C (rozdzielczość 0,1 °C)

Zakres regulacji temperatury: 5 – 30 °C (co 1°C)

Dokładność regulacji temperatury: ± 1 °C

Dokładność pracy zegara: ±90 s na miesiąc

Programy użytkownika: ustawienia ręczne

Histereza włączania i wyłączania: 0,2°C do 1,6 °C (rozdzielczość 0,1 °C)

Temperatura pracy: 5 – 40 °C

Temperatura magazynowania: 0 – 50 °C

Robocza wilgotność powietrza: 0 – 90 %, bez kondensacji pary wodnej

Włączane napięcie: 230 V~ 50 Hz

Maksymalne obciążenie: 230 V, 6 A czynne, 2 A indukcyjne

Wymiary: 125 x 84 x 29 mm (sz. x wys. x gł.)

Baterie: 2 x1,5 V AA

Opakowanie zawiera

1. termostat

2. wkręty (2 szt.)

3. wkręty (2 szt.)

4. instrukcja obsługi

Wyświetlacz LCD

1. Temperatura

2. Wskaźnik trybu ogrzewania, sygnalizacja chłodzenia albo ogrzewania

3. Sterowanie ręczne

4. Funkcja Dzień świąteczny

5. Wskaźnik stanu programu

6. Wskaźnik rozładowania baterii – zapala się, kiedy napięcie baterii

spadnie poniżej określonej wartości. Wtedy baterie należy jak

najszybciej wymienić.

7. Zegar

8. Dzień tygodnia

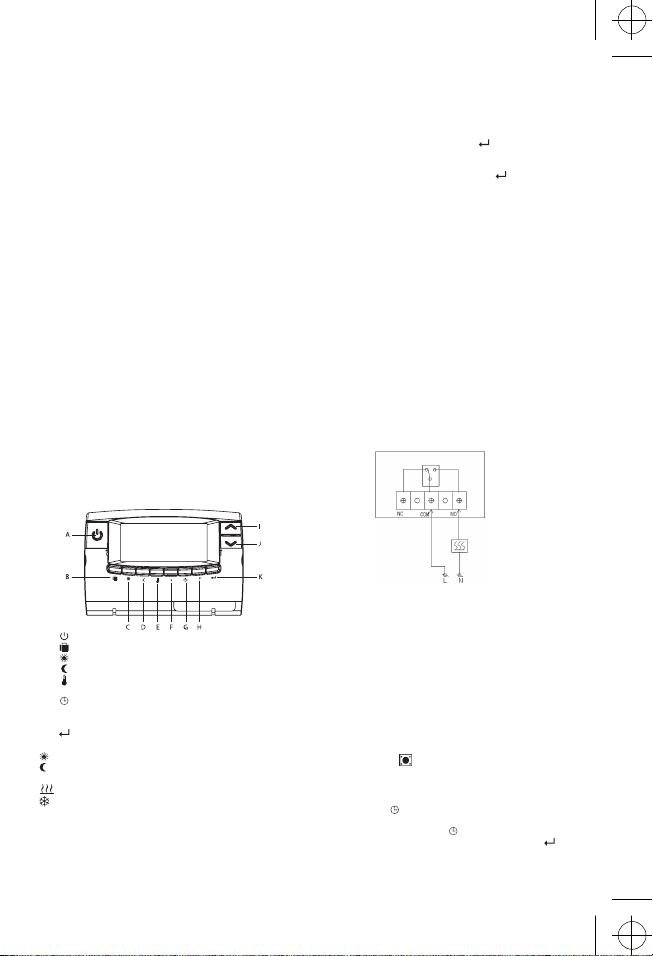

Panel przedni:

A. Włączenie/wyłączenie termostatu

B. Włączenie funkcji Dzień świąteczny

C. Temperatura komfortowa

D. Temperatura ekonomiczna

E. Ustawienie temperatury

F. SUstawienie histerezy temperatury

G. Ustawianie czasu

H. PUstawianie programu ogrzewania

I./J. ∧ ∨ Zmiana czasu, temperatury, dnia

K. Potwierdzenie wyboru, powrót do głównego menu

Tryby ogrzewania

„słońce“ – tzw. temperatura komfortowa (piktogram na wyświetlaczu).

„księżyc“ – temperatura ekonomiczna (piktogram na wyświetlaczu).

Obie temperatury można zmienić w razie potrzeby.

- włączony jest tryb ogrzewania

„śnieżynka“ – włączony jest tryb chłodzenia

Program

EMP911 zwiększa lub zmniejsza automatycznie temperaturę w po-

mieszczeniu zgodnie z wybranym programem.

Sterowanie ręczne

Jeżeli trzeba chwilowo zmienić temperaturę, a użytkownik nie chce

ingerować do ustawionych wcześniej programów, naciskamy strzałkę w

górę/w dół i ustawiamy wymaganą temperaturę. Zostanie wyświetlona

ikona dłoni. Zmianę potwierdzamy przyciskiem .

Wybrany tryb zostanie zakończony z chwilą wykonania kolejnej zmiany

w programie.

Kasowanie wymaga kolejnego naciśnięcia przycisku .

Sterowanie ręczne ma priorytet przed ustawionym programem.

INSTALACJA

Przed instalacją termostatu należy wyłączyć zasilanie elektryczne.

Zalecamy, aby instalacji dokonał pracownik posiadający wymagane

kwalikacje.

Lokalizacja termostatu

• Lokalizacja termostatu może mieć istotny wpływ na jego działanie.

• Termostatumieszczamyw odpowiednim miejscu,najlepiejna wewnętrz-

nej ścianiew miejscu,w którym powietrzemożeswobodnie przepływać.

• Wybieramy pomieszczenie, w którym członkowie rodziny przeby-

wają najczęściej.

• Termostatu nie umieszczamy tam, gdzie mógłby być narażony na

bezpośrednie działanie światła słonecznego – nie mógłby wtedy

poprawnie regulować temperatury w pomieszczeniu.

• Termostatu nie umieszczamy w pobliżu źródeł ciepła (na przykład

telewizorów, grzejników, lodówek), ani w pobliżu drzwi, przy których

byłby narażony na wstrząsy .

Podłączenie elektryczne

Na wewnętrznej ściance tylnej części termostatu, pod osłoną znajdują

się trzy zaciski do podłączenia przewodów.

Do odkręcenia osłony należy wykorzystać wkrętak krzyżakowy.

Jednobiegunowe dwupołożeniowe styki (SPDT) są oznaczone, jako

COM, NO i NC. W większości przypadków wykorzystuje się COM i NO.

Styk jest narysowany przy wyłączonym wyjściu.

Montaż termostatu

1. W ścianie wykonujemy dwa otwory o średnicy 6 mm.

2. Wkładamy kołki rozporowe i wkręcamy lewy wkręt tak, aby miał

jeszcze 3 mm luzu.

3. Zawieszamy termostat – korzystamy z otworu o kształcie klucza w

tylnej ściance, przewlekamy łeb wkręta i przekręcamy w prawo.

4. Położenie termostatu ustalamy wkręcając drugi wkręt i następnie

dokręcając oba wkręty.

URUCHOMIENIE DO PRACY

Termostat zaczyna działać zaraz po włożeniu baterii.

1. Zdejmujemy tylną część obudowy.

2. Wkładamy dwie nowe alkaliczne baterie„paluszki”typu AA (nie sto-

sujemy baterii przystosowanych do doładowywania) – wyświetlacz

zaczyna świecić.

Jeżeli tak nie jest sprawdzamy polaryzację baterii i końcem długopisu

naciskamy przycisk Reset .

Nie korzystamy ze zwykłego ołówka, ponieważ grat może spowodo-

wać zwarcie i uszkodzić termostat.

USTAWIANIE DNIA I CZASU

1. Naciskamy przycisk do ustawiania godzin, minut i dnia.

2. Wartości ustawiamy korzystając ze strzałek w górę i w dół.

3. W menu poruszamy się przyciskiem .

4. Po ustawieniu czasu czekamy 15 sekund albo naciskamy przycisk .

EMOS spol. s r. o.

EMP911 -manual P5621 0-0-0-K

USTAWIENIA I KONTROLA TEMPERATURY

1. Przyciskiem przełączamy termostat do trybu Ustawienia i kontrola

temperatury. Na wyświetlaczu wyświetli się piktogram ustawionego

trybu ogrzewania (słońce, księżyc), a wartość będzie migać.

2. Naciskamy przycisk do wybierania trybu ogrzewania (słońce albo

księżyc) i strzałkami w górę/w dół ustawiamy wymaganą tempera-

turę

3. Regulowany zakres temperatury wynosi 5 do 30 °C. Ustawienie

potwierdzamy przyciskiem .

STEROWANIE RĘCZNE

Naciśnięcie strzałek w górę/w dół powoduje wyświetlenie na wyświet-

laczu piktogramu dłoni, tzw. sterowania ręcznego. Ustawiona w ten

sposób temperatura komfortowa albo ekonomiczna będzie mieć pierw-

szeństwo przed ustawionym trybem pracy, i to aż do nadejścia kolejnej

zmiany, ustawionej w programie. Priorytet ręcznego ustawiania można

potwierdzić albo skasować przyciskiem SET, piktogram dłoni znika.

USTAWIENIA I KONTROLA PROGRAMÓW

1. Przyciskiem Pprzywołujemy na wyświetlaczu programu dla aktu-

alnego dnia.

2. Dzień zmieniamy naciskając strzałką w górę/w dół.

3. Potem znowu naciskamy przycisk P, żeby zapisać ustawienia pro-

gramu.

4. Przyciskiem albo można zmieniać odstęp pomiędzy tempera-

turą komfortową i ekonomiczną. Szara pozycja oznacza temperaturę

komfortową, a puste pole temperaturę ekonomiczną. Naciskając

strzałką w górę/w dół możemy przesuwać się w czasowym progra-

mie na dany dzień.

5. Przyciskiem potwierdzamy zmiany i wracamy do normalnego

trybu pracy.

FUNKCJA DZIEŃ ŚWIĄTECZNY

Termostat umożliwia ustawienie w razie potrzeby jednej temperatury

w dłuższym okresie czasu

1. Przytrzymujemy wciśnięty przycisk , wartość temperatury zaczyna

migać.

2. Naciskającstrzałkę wgórę/wdół ustawiamy wymaganątemperaturę.

3. Potwierdzamy ją przyciskiem , zostanie wyświetlona ikona .

Żeby skasować tę funkcję ponownie naciskamy przycisk , ikona

walizki nie będzie już świecić.

HISTEREZA POMIĘDZY TEMPERATURĄ WŁĄCZENIA

I WYŁĄCZENIA

Histereza jest różnicą pomiędzy temperaturą włączenia i wyłączenia.

Można wybrać spomiędzy wartości od 0,2 °C do 1,6 °C.

1. Naciskamy przycisk Si strzałką w górę/w dół ustawiamy szerokość

pętli histerezy.

2. Potwierdzamy ją przyciskiem .

Przykład: Jeżeli chcemy na przykład ustawić temperaturę na 22 °C i szerokość

pętli histerezy = 0,5 °C, to ogrzewanie włączy się przy spadku temperatury poniżej

21,5°C i wyłączy się przy przekroczeniu temperatury 22,5 °C.

USTAWIANIE TRYBU OGRZEWANIA ALBO

CHŁODZENIA - PRZEŁĄCZNIK DIP

Pod osłoną w tylnej części obudowy znajduje się przełącznik DIP.

Steruje on przełączaniem systemu w tryb ogrzewania albo chłodzenia.

Ponieważ zwykle temperatura komfortowa w systemach ogrzewania

jest wyższa, niż ekonomiczna, a w systemach chłodzenia jest odwrot-

nie, to tym przełącznikiem wybiera się, czy termostat będzie sterować

systemem ogrzewania, czy chłodzenia.

Zmianę tego trybu wykonujemy wyłącznie bez podłączenia elektrycz-

nego i bez wkładania baterii!

Aktywny tryb ogrzewania – HEAT -

Aktywny tryb chłodzenia – COOL -

STEROWANIE SYSTEMEM CHŁODZENIA

Ustawiając przełącznik DIP można termostat wykorzystać do sterowania

systemem chłodzenia. Funkcja jest podobna, jak w systemie ogrzewania,

ale istnieje tu też kilka różnic:

1. Ogólnie temperatura komfortowa systemu chłodzenia jest niższa

od temperatury ekonomicznej.

2. Włączanie i wyłączanie odbywa się odwrotnie: termostat włącza

się, kiedy temperatura w pomieszczeniu przekroczy ustawioną

temperaturę.

Tego urządzenia nie mogą obsługiwać osoby (łącznie z dziećmi),

których predyspozycje zyczne, umysłowe albo mentalne oraz brak

wiedzy i doświadczenia nie pozwalają na bezpieczne korzystanie z

urządzenia, jeżeli nie są pod nadzorem albo nie zostały poinstruowane

w zakresie zastosowania tego urządzenia przez osobę odpowiedzialną

za ich bezpieczeństwo. Należy dopilnować, żeby dzieci nie bawiły się

tym urządzeniem.

Zgodnie z przepisami Ustawy z dnia 29 lipca 2005 r. o ZSEiE

zabronione jest umieszczanie łącznie z innymi odpadami

zużytego sprzętu oznakowanego symbolem przekreślonego

kosza. Użytkownik, chcąc pozbyć się sprzętu elektronicznego

i elektrycznego, jest zobowiązany do oddania go do punktu

zbierania zużytego sprzętu. W sprzęcie nie znajdują się

składniki niebezpieczne, które mają szczególnie negatywny

wpływ na środowisko i zdrowie ludzi.

Wyrobu, ani zużytych baterii po zakończeniu ich żywotności nie wolno

wyrzucać, jako niesortowane odpady komunalne, należy korzystać z

miejsca gromadzenia odpadów sortowanych.

Ona podstawie jego koncepcji i konstrukcji jest zgodne ze wszystkimi

wymaganiami podstawowymi i innymi postanowieniami organów

administracji. Przy wprowadzeniu nie uzgodnionych z nami zmian w

tym urządzeniu powyższa deklaracja traci swoją ważność.

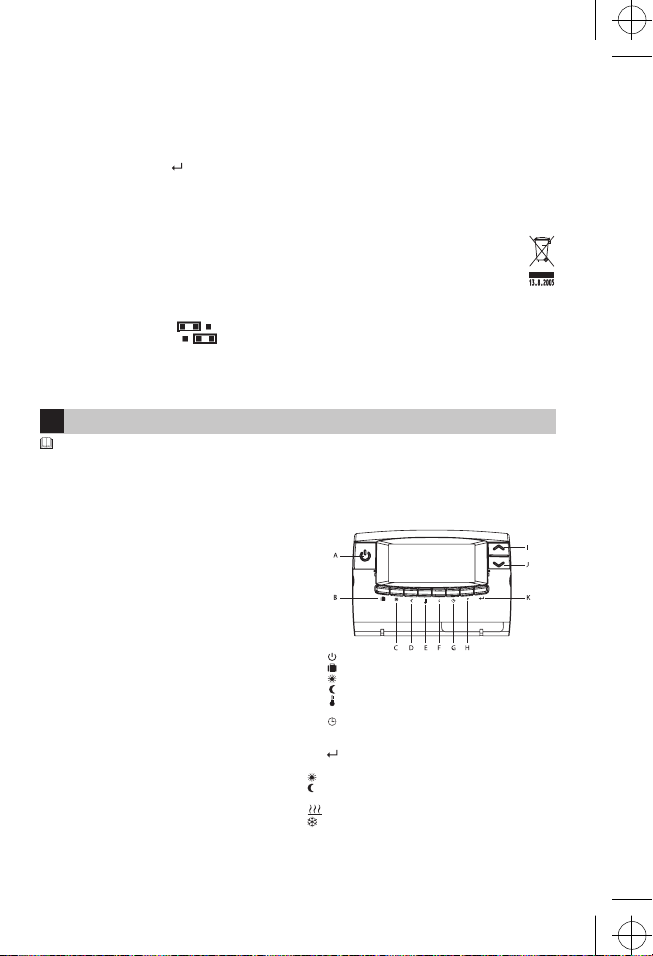

EMP911 TERMOSZTÁT

Az EMP911 termosztát egy hőfokszabályozó, amely a fűtő- és hűtőrendszerek vezérlésére és szabályozására szolgál.

A termosztát első használata előtt gyelmesen tanulmányozza át ezt az útmutatót.

• nagy, többcélú folyadékkristályos (LCD) kijelző

• a fűtő- vagy hűtőrendszer szabályozásának lehetősége

• a felhasználó által deniált program

• 2 program a hőmérséklet beállítására

• kézi vezérlés

• a hőmérséklet beállítható szórása

Műszaki paraméterek

Hőmérséklet mérési tartomány: 0 – 40 °C ( 0,1 °C-os felbontás)

Hőmérséklet szabályozási tartomány: 5 – 30 °C ( 1 °C-onként)

A hőmérséklet pontossága: ± 1 °C

Az óra pontossága: ± 90 mp egy hónap alatt

Felhasználói programok: kézzel beállítva

Bekapcsolás és kikapcsolás szórása: 0,2°C – 1,6 °C (0,1°C-os felbontás)

Üzemi hőmérséklet: 5 – 40 °C

Tárolási hőmérséklet: 0 – 50 °C

A levegő üzemi páratartalma: 0 – 90 %, nem kondenzáló

Kapcsolás: 230 V~, 50 Hz

Maximális terhelés: 230 V, 6 A ellenállásos, 2 A indukciós

Méretek: 125 x 84 x 29 mm (sz x ma x mé)

Elemek: 2 x1,5 V AA

A csomag tartalma

1. termosztát

2. csavarok (2 db)

3. tiplik (2 db)

4. használati útmutató

LCD kijelző

1. Hőmérséklet

2. Hőmérsékleti üzemmód kijelzője, hűtés vagy fűtés jelzése

3. Kézi vezérlés

4. Szünidő funkció

5. A programfolyamat kijelzője

6. Gyenge elem jelző – kigyullad, ha a feszültség az elemekben bizo-

nyos szint alá süllyed. Az elemeket minél hamarabb ki kell cserélni.

7. Idő

8. A hét napja

Előlap:

A. A termosztát be/kikapcsolása

B. A szünidő funkció aktiválása

C. Kellemes hőmérséklet

D. Gazdaságos hőmérséklet

E. A hőmérséklet beállítása

F. SA hőmérsékleti szórás beállítása

G. Az idő beállítása

H. PA hőmérsékleti program beállítása

I./J. ∧ ∨ Nap, hőmérséklet, idő módosítása

K. A választás megerősítése, visszatérés a főmenübe

Hőmérsékleti üzemmódok

„nap“ – ún. kellemes hőmérséklet (piktogram a kijelzőn)

„hold“ – gazdaságos hőmérséklet (piktogram a kijelzőn)

Mindkét hőmérséklet szükség szerint módosítható.

- fűtési üzemmód aktiválva

„hópehely“ – hűtési üzemmód aktiválva

Program

Az EMP911 a beállított program szerint automatikusan emeli illetve

csökkenti a hőmérsékletet a helyiségben.

Kézi vezérlés

Ha ideiglenesen módosítani szeretné a hőmérsékletet, de nem akar

változtatni a beállított programon, nyomja a nyilat felfelé/lefelé és állítsa

be a kívánt hőmérsékletet. Megjelenik egy kéz ikonja. A módosítást

erősítse meg a gombbal.

A választott üzemmód befejeződik a program következő módosításáig.

A visszavonáshoz nyomja meg újra a gombot.

A kézi beállításnak előnye van a beállított programhoz képest.

TELEPÍTÉS

A termosztát telepítése előtt húzza ki a hálózati csatlakozót.

Javasoljuk, hogy a telepítést szakember végezze.

A termosztát elhelyezése

• A termosztát elhelyezése nagyban befolyással lehet a működésére.

• A termosztátot megfelelő helyre tegye, legjobb, ha egy belső falra,

olyan helyre, ahol a levegő szabadon áramlik.

• Olyan helyet válasszon, ahol családjának tagjai gyakran tartózkod-

nak.

• Ne helyezze a termosztátot oda, ahol közvetlen napsütésnek van

kitéve – így nem tudja megfelelően tartani a helyiség hőmérsékletét.

• A termosztátot ne helyezze hőforrás (pl. TV-készülék, radiátor, hűtő-

szekrény) közelébe, de pl. ajtó mellé se, ahol árthat neki a rezgés.

Elektromos bekötés

A termosztát hátsó burkolatának belső oldalán a fedél alatt három

kimenet található a bekötéshez.

A fedél kinyitásához használjon keresztfejes csavarhúzót.

Ezek egypólusú kétállású kontaktusok (SPDT), amelyek COM, NO és

NC jelöléssel vannak ellátva. A legtöbb esetben a COM és NO jelűt

kell használni.

A csatlakozás kikapcsolt kimenetet ábrázol.

A termosztát felszerelése

1. Fúrjon a falba két 6 mm átmérőjű nyílást.

2. Dugja be a tipliket, és csavarja be a baloldali csavart úgy, hogy legyen

3 mm mozgástere.

3. Akassza fel a termosztátot – húzza át a hátoldalán lévő kulcslyuk

formájú nyílást a csavar fején és húzza el jobbra.

4. A termosztát helyét rögzítse a csavar becsavarozásával és a másik

csavar meghúzásával.

ÜZEMBE HELYEZÉS

A termosztát az elemek behelyezése után azonnal működni kezd.

1. Vegye le a hátsó fedelet.

2. Tegyen be két új AA típusú alkáli ceruzaelemet (ne használjon

tölthető elemeket) – a kijelzőn fény gyullad.

Ha nem, a termosztát nem működik megfelelően – ellenőrizze az

elemek polaritását és egy golyóstollal nyomja meg a reset gombot .

Ne használjon hagyományos ceruzát, a kihegyezett grat rövidzárlatot

okozhat, ami a termosztát meghibásodásához vezethet.

A DÁTUM ÉS AZ IDŐ BEÁLLÍTÁSA

1. Nyomja meg a gombot az óra, a perc és a nap beállításához.

2. Az értékeket a fel/le nyíllal állíthatja be.

3. A menüben a gomb megnyomásával lépegethet.

4. Az idő beállítása után várjon 15 másodpercig, vagy nyomja meg a

gombot.

A HŐMÉRSÉKLET BEÁLLÍTÁSA ÉS VEZÉRLÉSE

1. A gombbal kapcsolja át a termosztátot a Hőmérséklet beállítása

és vezérlése üzemmódba. A kijelzőn megjelenik a beállított hőmér-

sékleti üzemmód piktogramja (nap, hold), és az érték villog.

2. Nyomja meg a hőmérsékleti üzemmód gombját (nap vagy hold), és

a fel/le nyíllal állítsa be a kívánt hőmérsékletet.

3. A beállítható hőmérséklet tartománya 5 – 30 °C. Erősítse meg a

gombbal.

KÉZI VEZÉRLÉS

A fel/le nyíl megnyomására a kijelzőn megjelenik a kéz piktogram, a kézi

vezérlés jele. Az így beállított kellemes vagy gazdaságos hőmérséklet

felülírja a beállított hőmérsékleti üzemmódot, mégpedig a következő,

program által vezérelt változtatásig. A kézi beállítás elsőbbségét a

SET gombbal erősítheti meg vagy törölheti, a kéz piktogram eltűnik.

A PROGRAMOK BEÁLLÍTÁSA ÉS VEZÉRLÉSE

1. A Pgombbal jelenítse meg a kijelzőn az adott nap programját.

2. Nyomja meg a fel/le nyilat a nap módosításához.

3. Azután újra nyomja meg a Pgombot a program beállításához.

4. A vagy gombbal módosíthatja a kellemes és a gazdaságos

hőmérséklet menetrendjét. A fekete jel mutatja a kellemes hőmér-

sékletet, az üres mező a gazdaságos hőmérsékletet. A fel/le nyíl

megnyomásával lépegethet a nap menetrendjében.

5. A gombbal megerősítheti a változásokat és visszatérhet a normál

működési üzemmódba.

SZÜNIDŐ ÜZEMMÓD

A termosztát lehetővé teszi, hogy szükség esetén egy hőmérsékletet

hosszabb időtartamra állítson be.

EMOS spol. s r. o.

EMP911 -manual P5621 0-0-0-K

1. Tartsa lenyomva a gombot, villogni kezd a hőmérsékleti érték.

2. A fel/le nyíl megnyomásával állítsa be a kívánt hőmérsékletet.

3. Erősítse meg a gombbal, megjelenik a ikon. A törléshez nyomja

meg ismét a gombot, a bőrönd ikonja eltűnik.

A BEKAPCSOLÁSI ÉS KIKAPCSOLÁSI HŐMÉRSÉKLET

SZÓRÁSA

A szórás a bekapcsolási és kikapcsolási hőmérséklet közti különbség.

0,2 °C és 1,6 °C közötti érték választható.

1. Nyomja meg az Sgombot és a fel/le nyíllal állítsa be a szórás értékét.

2. Erősítse meg a gombbal.

Példa: Ha például a hőmérsékletet 22 °C-ra, a szórást pedig 0,5 °C-ra állítja, a

fűtés bekapcsol, ha a hőmérséklet 21,5 °C alá süllyed és kikapcsol,ha megha-

ladja a 22,5 °C-ot.

A FŰTÉSI VAGY HŰTÉSI ÜZEMMÓD BEÁLLÍTÁSA -

DIP KAPCSOLÓ

A hátsó fedél alatt található a DIP kapcsoló. A fűtő- vagy hűtőrendszer

közötti átkapcsolásra szolgál. Mivel a kellemes hőmérséklet a fűtőrend-

szereknél általában magasabb, mint a gazdaságos, a hűtőrendszereknél

pedig fordítva, ezzel a kapcsolóval ki kell választani, hogy a termosztát

a fűtési vagy a hűtési rendszert szabályozza.

Az üzemmódváltást csakis elektromos csatlakozás és behelyezett

elemek nélkül végezze!

A fűtőrendszer aktiválva – HEAT -

A hűtőrendszer aktiválva – COOL -

A HŰTÉSI RENDSZER VEZÉRLÉSE

A DIP kapcsoló beállításával a termosztát a hűtési rendszer vezérlésére

is használható.

A működés a fűtési rendszeréhez hasonló, de van köztük néhány

különbség:

1. Általában a hűtési rendszer esetén a kellemes hőmérséklet alacso-

nyabb, mint a gazdaságos.

2. A bekapcsolás és a kikapcsolás fordítva történik: a termosztát

bekapcsol, ha a helyiség hőmérséklete átlépi a beállított értéket.

A készüléket ne használják csökkent zikai, szellemi vagy érzékszervi

képességekkel, ill. korlátozott tapasztalattal és ismeretekkel rendelkező

személyek (beleértve a gyerekeket is), amennyiben nincs mellettük

szakszerű felügyelet, ill. nem kaptak a készülék kezelésére vonatkozó

útmutatásokat a biztonságukért felelős személytől. A gyerekeknek

felügyelet alatt kell lenniük annak biztosítása érdekében, hogy nem

fognak a berendezéssel játszani.

A készüléket és az elemeket élettartamuk lejárta után ne

dobja a vegyes háztartási hulladék közé, használja a szelektív

hulladékgyűjtő helyeket.

Kizárólagos felelősséget vállalunk azért, hogy az EMP911 jelű készülék

koncepciója és szerkezete, valamint az általunk forgalmazott kivitelezése

összhangban van a kormányrendelet alapkövetelményeivel és további

vonatkozó rendelkezéseivel. A készülék velünk nem egyeztetett bármi-

féle módosítása esetén fenti kijelentésünk érvényét veszti.

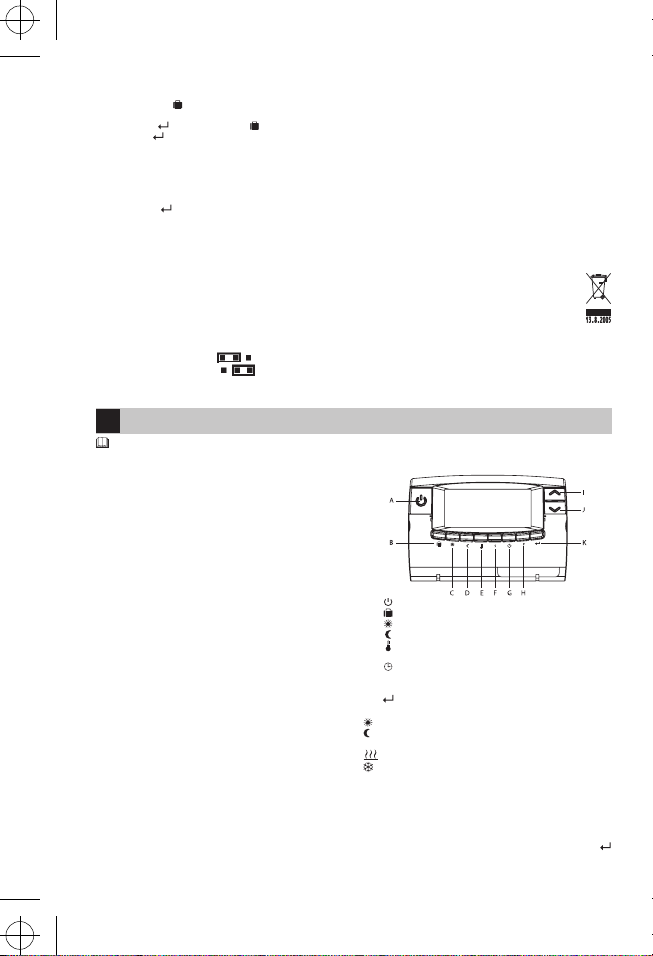

TERMOSTAT EMP911

Termostat EMP911 je regulator temperature, ki služi kontroli in regulaciji ogrevalnih in hladilnih sistemov.

Pred prvo uporabo termostata pazljivo preberite ta navodila.

• velik večnamenski zaslon iz tekočih kristalov (LCD)

• možnost upravljanja ogrevalnega ali hladilnega sistema

• program, ki ga denira uporabnik

• 2 programa nastavitve temperature

• možnost ročnega upravljanja

• nastavljiv obseg temperature

Tehnični parametri

Obseg merjenja temperature: 0 – 40 °C (ločljivost 0,1 °C)

Obseg upravljanja temperature: 5 – 30 °C (po 0,5 °C)

Natančnost temperature: ± 1 °C

Natančnost ure: ±90 s na mesec

Uporabniški programi: ročno nastavljiv

Območje vklopa in izklopa: 0,2°C do 1,6 °C (ločljivost 0,1 °C)

Delovna temperatura: 5 – 40 °C

Skladiščna temperatura: 0 – 50 °C

Delovna vlažnost zraka: 0 – 90 %, nekondenzirajoča

Priklop: 230 V~ 50 Hz

Največja obremenitev: 230 V, 6 A upornih, 2 A induktivna

Dimenzije: 125 x 84 x 29 mm (Š x V x H)

Bateriji: 2 x 1,5 V AA

Vsebina pakiranja

1. termostat

2. vijaka (2 komada)

3. stenska vložka (2 komada)

4. navodila za uporabo

LCD zaslon

1. Temperatura

2. Indikator temperaturnega režima, indikacija hlajenja ali ogrevanja

3. Ročno upravljanje

4. Funkcija počitnice

5. Indikator poteka programa

6. Indikator šibkih baterij – prižge se, kadar napetost baterij pade pod

določeni nivo. Bateriji je treba čim prej zamenjati.

7. Čas

8. Dan v tednu

Prednji panel:

A. Vklop/izklop termostata

B. Aktivacija funkcije počitnice

C. Komfortna temperatura

D. Varčna temperatura

E. Nastavitev temperature

F. SNastavitev temperaturnega območja

G. Nastavitev časa

H. PNastavitev temperaturnega programa

I./J. ∧ ∨ Sprememba dne, temperature, časa

K. Potrditev izbire, vrnitev v glavni meni

Temperaturni režimi

„sonce“ – t.i. komfortna temperatura (ikona na zaslonu)

„luna“ – varčna temperatura (ikona na zaslonu)

Obe temperaturi je možno spremeniti po potrebi.

- aktiviran režim ogrevanja

„snežinka“ – aktiviran režim hlajenja

Program

EMP911 povečuje ali znižuje temperaturo v prostoru po nastavljenem

programu samodejno.

Ročno upravljanje

Če potrebujete začasno spremeniti temperaturo in ne želite posegati

v nastavljene programe, pritisnite puščico gor/dol in nastavite želeno

temperaturo. Prikazana bo ikona roke. Spremembo potrdite s tipko .

Izbrani režim bo končan do druge spremembe v programu.

Za ukinitev pritisnite spet tipko .

Ročno upravljanje ima prednost pred nastavljenim programom.

INSTALACIJA

Pred instalacijo termostatu izklopite dovod toka.

Priporočamo, da instalacijo naredi usposobljeni delavec.

Namestitev termostata

• Namestitev termostata lahko izrazito vpliva na njegovo funkcijo.

• Termostat namestite na primerno mesto, najbolje na notranji steni,

na mestu, kjer zrak prosto kroži.

• Izberite mesto, kjer se člani vaše družine zadržujejo najbolj pogosto.

• Ne nameščajte termostata tam, kjer bi bil izpostavljen neposrednim

sončnim žarkom –ne vzdrževal bi temperature v prostoru pravilno.

• Termostata ne nameščajte v bližino toplotnih virov (npr. televizorjev,

radiatorjev, hladilnikov), toda niti na primer v bližino vrat, kjer bi trpel

z vibracijami.

Električna priključitev

Na notranji strani zadnjega pokrova termostata so pod pokrovčkom

tri izhodi za priključitev.

Za sprostitev pokrovčka uporabite križni izvijač.

To so eno enopolni dvo položajni kontakti (SPDT), označeni kot COM,NO

in NC. V večini primerov se uporabljata COM in NO.

Kontakt je narisan pri izklopljenem izhodu.

Montaža termostata

1. Izvrtajte v steno dve odprtini premera 6 mm.

2. Vtaknite stenska vložka in privijte levi vijak tako, da bo imel zračnost

3 mm.

3. Obesite termostat – nataknite odprtino v obliki ključavnice na zadnji

strani na glavo vijaka in pomaknite v smeri desno.

4. Položaj termostata pritrdite s privitjem drugega vijaka.

AKTIVIRANJE NAPRAVE

Termostat začne delati takoj po vstavitvi baterij.

1. Snemite zadnji pokrov.

2. Vstavite dve novi alkalni bateriji tipa AA (ne uporabljajte polnilnih

baterij) – zaslon se prižge.

V nasprotnem primeru preverite polarnost baterij in s kemičnim svinč-

nikom pritisnite tipko reset .

Ne uporabljajte navadnega svinčnika, okrušen grat lahko povzroči

kratek stik in poškoduje termostat.

NASTAVITEV DNEVA IN ČASA

1. Pritisnite tipko za nastavitev, ure, minut in dneva.

2. Vrednosti nastavljajte s puščicami gor, dol.

3. Premik v meniju naredite s pritiskom tipke .

4. Po nastavitvi časa počakajte 15 sekund ali pritisnite tipko .

NASTAVITEV IN KONTROLATEMPERATURE

1. S tipko preklopite termostat v režim Nastavitev in kontrola tempe-

rature. Na zaslonu se prikaže ikona nastavljenega temperaturnega

režima (sonce,luna) in vrednost bo utripala.

2. Pritisnite tipko temperaturnega režima (sonce ali luna) in s puščico

gor/dol nastavite želeno temperaturo.

3. Nastavljiv obseg temperature je 5 do 30 °C. Potrdite s tipko .

ROČNO UPRAVLJANJE

S pritiskom puščice gor/dol se na zaslonu prikaže ikona roka, t.i. ročno

upravljanje.Tako nastavljena komfortna ali varčna temperatura bo imela

prednost pred nastavljenim temperaturnim režimom, in sicer vse do

prihoda naslednje s programom nastavljene spremembe. Prioriteto

ročne nastavitve boste ukinili s tipko SET, ikona roka izgine.

NASTAVITEV IN KONTROLA PROGRAMOV

1. S tipko Pprikličite na zaslon prikaz programa trenutnega dne.

2. Pritisnite puščico gor/dol za spremembo dneva.

3. Nato spet pritisnite tipko Pza nastavitev programa.

4. S tipko ali lahko menjate načrtovanje komfortne in varčne

temperature. Črni delček pomeni komfortno temperaturo, prazno

polje varčno temperaturo. S pritiskom puščice gor/dol postopate v

časovnem načrtovanju dneva.

5. S tipko potrdite spremembe in se vrnete v normalni režim

delovanja.

FUNKCIJA POČITNICE

Termostat omogoča v primeru potrebe nastaviti eno temperaturo za

daljše časovno obdobje.

1. Držite tipko , začne utripati vrednost temperature.

2. S pritiskom puščice gor/dol nastavite želeno temperaturo.

3. Potrdite s tipko , prikazana bo ikona . Za ukinitev pritisnite spet

tipko , ikona kovčka ne bo prikazana.

OBMOČJE VKLOPNE IN IZKLOPNETEMPERATURE

Območje je razlika med vklopno in izklopno temperaturo. Izbrati je

mogoče vrednost med 0,2 °C do 1,6 °C.

1. Pritisnite tipko Sin s puščico gor/dol nastavite vrednost območja.

2. Potrdite s tipko .

Primer: Če nastavite temperaturo na primer na 22 °C in območje = 0,5 °C,

ogrevanje se vklopi pri padcu temperature pod 21,5 °C in vklopi pri preseganju

temperature 22,5 °C.

NASTAVITEV REŽIMA OGREVANJA ALI HLAJENJA -

STIKALO DIP

Pod zadnjim pokrovom je stikalo DIP. Upravlja preklapljanje ogrevalnega

ali hladilnega sistema.

Ker je komfortna temperatura za ogrevalni sistem navadno višja kot

varčna in pri hladilnih sistemih pa obratno, je treba s tem stikalom izbrati,

ali bo termostat vodil sistem ogrevanja ali hlajenja.

Spremembo režima opravljajte le brez električne priključitve in brez

vstavljenih baterij!

Aktiviran režim ogrevanja – HEAT -

Aktiviran režim hlajenja – COOL -

UPRAVLJANJE HLADILNEGA SISTEMA

Z nastavitvijo stikala DIP je možno termostat uporabiti tudi za upra-

vljanje hladilnega sistema.

Funkcija je podobna kot pri ogrevalnem sistemu, med njima pa obstaja

nekaj razlik:

1. Splošno je komfortna temperatura hladilnega sistema nižja kot

varčna.

2. Vklapljanje in izklapljanje je obratno: termostat se vklaplja, kadar

temperatura prostora preseže nastavljeno temperaturo.

Naprave ne smejo uporabljati osebe (vključno otrok), ki jih zična,

čutna ali mentalna nesposobnost ali pomanjkanje izkušenj, in znanj

ovirajo pri varni uporabi naprave, če pri tem ne bodo nadzorovane, ali

če jih o uporabi naprave ni poučila oseba, ki je odgovorna za njihovo

varnost. Nujen je nadzor nad otroki, da bo zagotovljeno, da se ne

bodo z napravo igrali.

Izdelka in baterij po koncu življenjske dobe ne odlagajte

med mešane komunalne odpadke, uporabite zbirna mesta

ločenih odpadkov.

Izjavljamo s svojo izključno odgovornostjo, da je naslednja označena

naprava EMP911 na podlagi njenega koncepta in konstrukcije enako

kot izvedba, ki smo jo dali v promet, v skladu z osnovnimi zahtevami in

drugimi ustreznimi določbami vlade. Pri spremembah naprave, ki niso

odobrene z naše strani, izgubi ta izjava svojo veljavnost.

EMOS spol. s r. o.

EMP911 -manual P5621 0-0-0-K

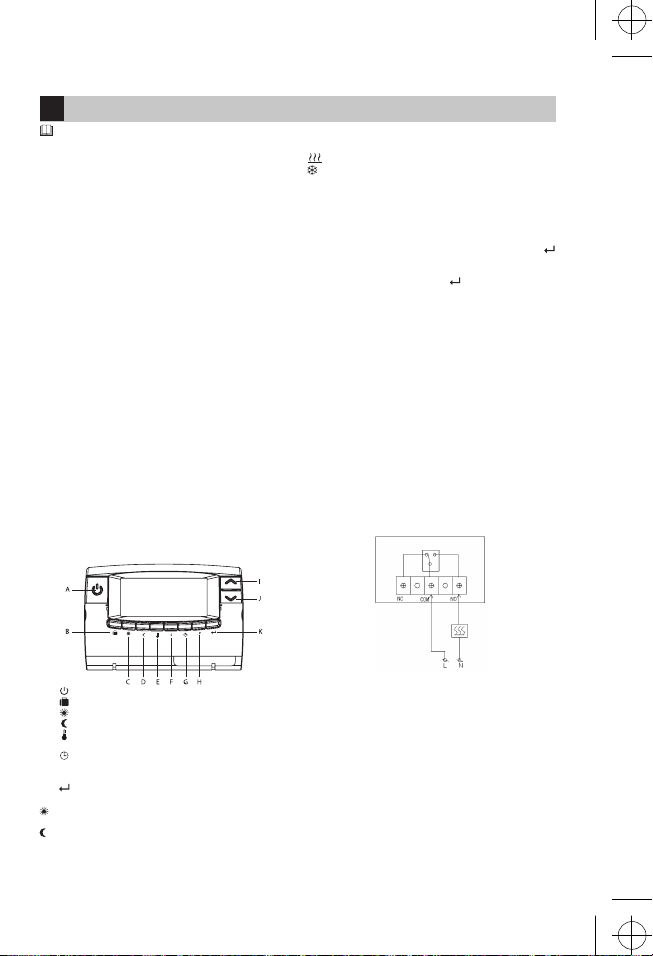

TERMOSTAT EMP911

Termostat EMP911 je programabilni regulator temperature koji se koristi za kontrolu i reguliranje sustava grijanja ili hlađenja.

Prije prvog korištenja termostata pažljivo pročitajte ovaj naputak.

• veliki višenamjenski zaslon od tekućih kristala (LCD)

• mogućnost upravljanja sustava grijanja ili hlađenja

• program denirani od strane korisnika

• 2 programa za namještanje temperature

• ručno upravljanje

• namjestiva diferencija temperature

Tehnički parametri

Opseg mjerenja temperature: 0 – 40 °C (razlučivost 0,1 °C)

Opseg upravljanja temperature: 5 – 30 °C (za 1 °C)

Točnost temperature: ± 1 °C

Točnost sata: ±90 s za mjesec

Korisnički programi: ručno namješteni

Diferencija kod uključenja i isključenja: 0,2°C do 1,6 °C (razlučivost 0,1 °C)

Radna temperatura: 5 – 40 °C

Skladišna temperatura: 0 – 50 °C

Radna vlažnost zraka: 0 – 90 %, nekondenzirajuća

Uključivanje: 230 V~ 50 Hz

Maksimalno opterećenje: 230 V, 6 A otporna, 2 A induktivna

Dimenzije: 125 x 84 x 29 mm (Š x V x Т)

Baterije: 2 x1,5 V AA

Sadržaj pakovanja

1. termostat

2. vijci (2 kom)

3. tiple (2 kom)

4. naputak za rukovanje

LCD zaslon

1. Temperatura

2. Indikator režima temperature, indikacija hlađenja ili grijanja

3. Ručno upravljanje

4. Funkcija praznici

5. Indikator toka programa

6. Indikator slabih baterija – upali se kada napon na baterijama padne

ispod određene razine. Baterije je neophodno što prije promijeniti.

7. Vrijeme

8. Dan u tjednu

Prednja ploča panela:

A. Uključivanje/isključivanje termostata

B. Aktiviranje funkcije praznici

C. Komforna temperatura

D. Štedljiva temperatura

E. Namještanje temperature

F. SNamještanje temperature diferencije

G. Namještanje vremena

H. PNastavení teplotního programu

I./J. ∧ ∨ Promjena dana, temperature, vremena

K. Potvrda odabira, povrat u glavni izbornik

Režimi temperature

„sunce“ – tzv. komforna temperatura (piktogram na zaslonu)

„mjesec“ – štedljiva temperatura (piktogram na zaslonu)

Oba dvije temperature mogu se mijenjati prema potrebi.

- aktivirani režim grijanja

„pahuljica“ – aktivirani režim hlađenja

Program

EMP911 automatski povećava ili smanjuje temperaturu u prostoriji

prema namještenom programu.

Ručno upravljanje

Ako privremeno trebate promijeniti temperaturu, ali ne želite mijenjati

namještene programe, pritisnite strelicu gore/dolje i namjestite željenu

temperaturu. Prikazat će se simbol ruke. Promjenu potvrdite pritiskom

na tipku .

Odabrani mod bit će završen do druge promijene u programu.

Za ukidanje ponovno pritisnite tipku .

Ručno upravljanje ima prednost ispred namještenog programa.

INSTALACIJA

Prije instalacije termostata isključite dovod struje.

Preporučamo da instalaciju izvodi kvalicirani djelatnik.

Postavljanje termostata

• Postavljanje termostata značajno može utjecati na njegovu funkciju.

• Termostat postavite na prikladno mjesto, najbolje sa unutrašnje

strane zida na mjestu gdje zrak slobodno cirkulira.

• Odaberite mjesto gdje se članovi vaše obitelji najčešće zadržavaju.

• Ne postavljati termostat na mjesta gdje bi mogao biti izložen

izravnom sunčevom zračenju – temperatura u prostoriji ne bi bila

ispravna.

• Termostat ne postavljati u blizini toplinskih izvora (npr. televizora,

radijatora, hladnjaka), kao primjerice u blizini vrata, gdje bi moglo

dolaziti do vibracija.

Električno priključenje

Sa unutrašnje strane zadnje ploče termostata ispod zaštitnog poklopca

nalaze se tri izlaza za priključenje.

Za oslobađanje poklopca koristite križni odvijač.

Riječ je o jednopolnim DIP kontaktima (SPDT), označeni kao COM,NO

i NC. U većini slučajeva koriste se COM i NO.

Kontakt je obilježen kod isključenog izlaza.

Montaža termostata

1. Na zidu probušite dvije rupice promjera 6 mm.

2. Stavite tiple i pričvrstite lijevi vijak, ali ne do kraja, ostaviti razmak 3 mm.

3. Povjesite termostat – navucite otvor oblika rupice ključa sa stražnje

strane zida na glavicu vijka i ugurnite udesno.

4. Pozicija termostata pričvrsti se stezanjem vijka i pritezanjem drugog

vijka.

PUŠTANJE U RAD

Termostat će početi raditi odmah nakon stavljanja baterija.

1. Skinite stražnju pločicu.

2. Umetnite dvije nove alkalne baterije tipa AA (ne koristite baterije za

punjenje) – zaslon se upali.

Ukoliko termostat ne funkcionira ispravno – prekontrolirajte polaritet

baterija i kemijskom olovkom pritisnite tipku za resetiranje .

Ne koristite običnu olovku, oštra špica mogla bi prouzročiti kratki spoj

i tako termostat oštetiti.

NAMJEŠTANJE DANA IVREMENA

1. Pritisnite tipku za namještanje sata, minuta i dana.

2. Vrijednosti se namještaju strelicama gore, dolje.

3. Pomicanje u izborniku izvodi se pomoću tipke .

4. Nakon namještanja vremena pričekajte 15 sekundi ili pritisnite tipku .

NAMJEŠTANJE I KONTROLA TEMPERATURE

1. Pritiskom na tipku termostat se prebaci u režim Namještanje i

kontrola temperature. Na zaslonu se prikaže piktogram namještenog

režima temperature (sunce, mjesec) te vrijednost svjetluca.

2. Pritisnite tipku režima temperature (sunce ili mjesec) i strelicom gore/

dolje namjestite željenu temperaturu.

3. Namjestivi raspon temperature je od 5 do 30 °C. Potvrdite pritiskom

na tipku .

RUČNO UPRAVLJANJE

Pritiskom na strelicu gore/dolje na zaslonu se prikaže piktogram ruka, tj.

ručno upravljanje. Ovako namještena komforna ili štedljiva temperatura

imat će prednost ispred namještenog režima temperature, i to čak do

dolaska sljedeće programom namještene promijene. Prioritet ručnog

namještanja potvrdite i ukinete pritiskom na tipku SET, piktogram

ruka će nestati.

NAMJEŠTANJE I KONTROLA PROGRAMA

1. Pritiskom na tipku Pna zaslonu će se prikazati program u današnjeg

dana.

2. Pritisnite strelicu gore/dolje za promjenu dana.

3. Sada ponovno pritisnite tipku Pradi promijene broja programa.

4. Pritiskom na tipku ili možete mijenjati raspored komforne i

štedljive temperature. Crni dio znači komfornu temperaturu, prazno

polje štedljivu temperaturu. Pritisnite strelicu gore/dolje pomičete

se u vremenskom rasporedu dana.

5. Pritiskom na tipku potvrdite promjene i vratite se nazad u nor-

malni radni režim.

FUNKCIJA PRAZNICI

Termostat u slučaju potrebe omogućuje namjestiti jednu temperaturu

na dulje vremensko razdoblje.

1. Pridržite tipku , počet će svjetlucati vrijednost temperature.

2. Pritiskom na strelicu gore/dolje namjestite željenu temperaturu.

3. Potvrdite pomoću tipke , prikazat će se ikona . Za ukidanje

ponovno pritisnite tipku , ikona kufera se neće prikazati.

DIFERENCIJA KOD UKLJUČENJA I ISKLJUČENJA

TEMPERATURE

Diferencija je razlika između temperature uključenja i isključenja. Možete

birati vrijednost od 0,2 °C do 1,6 °C.

1. Pritisnite tipku Si strelicom gore/dolje namjestite vrijednost dife-

rencije.

2. Potvrdite pomoću tipke .

Primjer: U slučaju da ste namjestili temperaturu na 22 °C te diferenciju = 0,5 °C,

grijanje će se uključiti kada temperatura padne ispod 21,5 °C te će se isključiti

kada prekorači 22,5 °C.

REŽIM GRIJANJA ILI HLAĐENJA – PREKIDAČ DIP

Ispod stražnje ploče nalazi se prekidač DIP. Upravlja prebacivanje sustava

grijana ili hlađenja Pošto je komforna temperatura za sustave hlađenja

standardno veća od štedljive temperature, ovo je kod sustava hlađenja

obrnuto, pomoću istog prekidača potrebno je odabrati da li će termostat

regulirati sustav grijana ili hlađenja.

Promjenu režima izvodite jedino bez električnog priključka i bez baterija!

Aktivirani režim grijanja – HEAT -

Aktivirani režim hlađenja – COOL -

UPRAVLJANJE SUSTAVA HLAĐENJA

Namještanjem prekidača DIP termostat se može koristiti i za upravljanje

sustava hlađenja.

Funkcija je slična kao kod sustava grijanja, naime, između njih postoji

nekoliko razlika:

1. Općenito je komforna temperatura sustava hlađenja niža od šted-

ljive.

2. Uključivanje i isključivanje: termostat se uključuje kada temperatura

u prostoriji prekorači namještenu temperaturu.

Ovaj uređaj ne smiju koristiti osobe (uključivo djecu), kod kojih tjelesna,

čulna ili mentalna nesposobnost te manjak iskustva i znanja sprječava

sigurno korištenje uređaja, ako iste osobe nisu nadzirane ili ukoliko nisu

poučene u svezi korištenja uređaja od strane odgovorne osobe radi

njihove sigurnosti. Neophodan je nadzor djece, kako bi se osiguralo

da se s uređajem neće igrati.

Proizvod ili baterije nakon završetka vijeka trajanja ne odlagati

kao ne klasicirani komunalni otpad, koristite sabirna mjesta

za klasicirani otpad.

Na svoju isključivu odgovornost ovime izjavljujemo, da je označeni

uređaj EMP911 temeljem svoje koncepcije i konstrukcije, jednako kao

izvedba koju smo pustili u rad u skladu s temeljnim zahtjevima i daljim

pripadajućim naredbama uredbe vlade. Za promjene uređaja prema

kojima ne postoji suglasnost, ova izjava prestaje vrijediti.

ТЕРМОСТАТ EMP911

Термостат EMP911 је програмабилни регулатор температуре који се користи за контролу и регулацију система грејања и хлађења.

Пре прве употребе термостата пажљиво прочитајте ово упутство.

• велики мултифункционални дисплеј од течних кристала (LCD)

• могућност регулације система грејања и хлађења

• програм дефинисани од стране корисника

• 2 програма за подешење температуре

• ручно управљање

• подесива диференција температуре

Технички параметри

Опсег мерења температуре: 0 – 40 °Ц (разлучивост 0,1 °Ц)

Опсег управљања температуре: 5 – 30 °Ц (за 1 °Ц)

Тачност температуре: ± 1 °Ц

Тачност сата: ±90 с за месец

Кориснички програми: ручно подешење

Диференција код укључивања и искључивања: 0,2°Ц до 1,6 °Ц

(разлучивост 0,1 °Ц)

Радна температура: 5 – 40 °Ц

Температура складишћења: 0 – 50 °Ц

Радна влажност ваздуха: 0 – 90 %, некондензирајућа

Укључивање: 230 В~ 50 Хз

Максимално оптерећење: 230 В, 6 А отпорно, 2 А индуктивно

Димензије: 125 x 84 x 29 mm (Ш x В x Т)

Батерије: 2 x1,5 В АА

Садржај паковања

1. термостат

2. шрафи (2 ком)

3. типле (2 ком)

4. упутство за употребу

ЛЦД дисплеј

1. Температура

2. Индикаторрежима температуре, индикацијахлађења илигрејања

3. Ручно управљање

4. Функција празници

5. Индикатор тока програма

6. Индикатор слабих батерија – упали се када напон у батеријама

падне испод одређеног нивоа. Батерије се шта је могуће пре

морају променити.

7. Време

8. Дан у седмици

EMOS spol. s r. o.

EMP911 -manual P5621 0-0-0-K

Предњи панел:

A. Укључење/искључење термостата

B. Активисање функције празници

C. Комфорна температура

D. Штедљива температура

E. Подешење температуре

F. SПодешење диференције температуре

G. Подешење времена

H. PПодешење програма температуре

I./J. ∧ ∨ Промена дана, температуре, времена

K. Потврда избора, повратак у главни мени

Режими температуре

„сунце“ – тзв. комфорна температура (пиктограм на дисплеју)

„месец“ – штедљива температура (пиктограм на дисплеју)

Оба две температуре могу се мењати према потреби.

- активисани режим грејања

„пахуљица“ – активисани режим хлађења

Програм

EMP911 повећава или смањује температуру у просторији с обзиром

на подешени програм аутоматички.

Ручно управљање

У случају да привремено требате променити температуру, али не

желите дирати у подешене програме, притисните стрелицу горе/

доле и подесите жељену температуру. Приказаће се икона рука.

Промену потврдите притиском на тастер .

Изабрани мод биће завршен до друге промене у програму.

За укидање поново притиснтие тастер .

Ручно управљање има предност испред подешеног програма.

ИНСТАЛАЦИЈА

Пре инсталације термостата искључите довод струје.

Препоручујемо да инсталацију обавља квалификовано лице.

Постављање термостата

• Постављање термостата доста може утицати на његово

функционисање.

• Термостат поставите на повољно место, најбоље са унутарње

стране зида на месту где ваздух слободно циркулише.

• Изаберите место где се чланови ваше породице најчешће

задржавају.

• Не постављати термостат на места где ће директно бити изложен

сунчевом зрачењу – температура у просторији неће бити

исправна.

• Термостат не постављати у близини топлотних извора нпр.

телевизора, радијатора, фрижидера), као ни у близини врата

због могућих вибрација.

Електрично прикључење

Са унутарње стране стражњег покрова термостата испод заштите

налазе се три излаза за прикључење.

За попуштање заштите употребите унакрсни одвијач.

Ради се о једнополним ДИП контактима (SPDT), који су означени као

COM, NO и NC. У већини случајева користе се COM и NO.

Контакт је означен при искљученом стању.

Монтажа термостата

1. На зиду пробушите два отвора пречника 6 мм.

2. Ставите типле и заврните леви шраф тако да има размак 3 мм.

3. Повесите термостат – навуците отвор облика рупице кључа са

стражње стране зида на главу шрафа и гурните у правцу удесно.

4. Позицију термостата причврстите на шраф и притегните други

шраф.

ПУШТАЊЕ У РАД

Термостат почне да ради одмах након стављања батерија.

1. Скините стражњи поклопац.

2. Ставите две нове алкалне батерије типа АА (не користите

батерије за пуњење) – дисплеј ће се упалити.

Ако не, термостат не фукционише исправно - преконтролишите

поларитет батерија и кемијском оловком притисните ресет тастер

Не користитеобичну оловку, поштоби оштрицамога проузроковати

кратки спој и термостат оштетити.

ПОДЕШЕЊЕ ДАНА И ВРЕМЕНА

1. Притисните тастер за подешење часа, минуте и дана.

2. Вредности подешавамо стрелицама горе, доле.

3. Помицање у менију извршите притиском на тастер .

4. Након подешења часа причекајте 15 секунди или притисните

тастер .

ПОДЕШЕЊЕ И КОНТРОЛА ТЕМПЕРАТУРЕ

1. Притиском на тастер ставите термостат у режим Подешење и

контрола температуре. На дисплеју ће се приказати пиктограм

подешеног режима температуре (сунце, месец) и вредност ће

жмигати.

2. Притисните тастер режима температуре (сунце или месец) и

стрелицом горе/доле подесите жељену температуру.

3. Подесици опсег температуре је од 5 до 30°C. Потврдите тастером

РУЧНО УПРАВЉАЊЕ

Притиском на стрелицу горе/доле се на дисплеју прикаже

пиктограм рука, тј. ручно управљање. Овако подешена комфорна

или штедљива температура имаће предност испред подешеног

режима температуре, и то чак до доласка следеће програмом

подешене промене. Приоритет ручног подешења потврдите и

прекините притиском на тастер SET, пиктограм рука ће нестати.

ПОДЕШЕЊЕ И КОНТРОЛА ПРОГРАМА

1. Притиском на тастер Pприказаће се на дисплеју програм

данашњег дана.

2. Притиснтие стрелицу горе/доле за промену дана.

3. Иза тога опет притисните тастер Pза промену броја програма.

4. Притиском на тастер или може се мењати распоред

комфорне и штедљиве температуре. Црни део представља

комфорну температуру, празно поље штедљиву температуру.

Притиском на стрелицу горе/доле помичете се у временском

периоду дана.

5. Притиском на тастер потврдите све промене и вратите се у

нормални радни режим.

ФУНКЦИЈА ПРАЗНИЦИ

У случају потребе термостат омогућује једну температуру подесити

на дужи временски период.

1. Придржите тастер , почеће жмигати вредност температуре.

2. Притискомнастрелице горе/доле подесите жељену температуру.

3. Потврдите тастером , приказаће се икона . За укидање

поново притисните тастер , икона кофера се неће приакзати.

ДИФЕРЕНЦИЈА ТЕМПЕРАТУРЕ КОД УКЉУЧЕЊА И

ИСКЉУЧЕЊА

Диференција је разлика између температуре укључења и

искључења. Може се бирати вредност 0,2 °Ц до 1,6 °Ц.

1. Притисните тастер Sи стрелицом горе/доле подесите вредност

диференције.

2. Потврдите притиском на тастер .

Пример: Ако на пример подесите температуру на 22 °Ц и диференцију =

0,5 °Ц, грејање се укључипри паду температуре испод 21,5°Ц те сеискључи

када је температура изнад 22,5 °Ц.

РЕЖИМ ГРЕЈАЊА ИЛИ ХЛАЂЕЊА – ПРЕКИДАЧ

DIP

Испод стражњег покрова налази се прекидач DIP. Управља

преклапање система грејања и хлађења. Пошто је комфорна

температура за системе грејања стандардно већа од штедљиве,

док је ово код система хлађења обратно, неопходно је помоћу

овог прекидача изабрати да ли ће термостат управљати систем

грејања или хлађења.

Промену режима вршите само без електричног прикључка и без

уметнутих батерија!

Активисани режим грејања – HEAT -

Активисани режим хлађења – COOL -

УПРАВЉАЊЕ СИСТЕМА ХЛАЂЕЊА

Подешењем прекидача DIP термостат се може користити и за

управљање система хлађења.

Функција је слична као код система грејања, међутим између њих

постоји неколико разлика:

1. Општенито је комфорна температура система хлађења нижа од

штедљиве.

2. Укључење и искључење је обратно: температура се укључује

када температура у просторији премаши подешену температуру.

Овај апарат није намењен за коришћење од стране лица

(укључујући децу) којима физичка, чулна

или ментална неспособност или недостатак искуства и знања омета

сигурно коришћење апарата, уколико иста лица нису под надзором

или ако нису поучени у вези употребе овог апарата од стране лица

одговорног за њихову безбедност. Неопходан је надзор деце тако

да се не могу са апаратом играти.

Након истека века трајања производ ни батерије не бацати

међу нормално комунално смеће, користите места за

прикупљање класификованог отпада.

На своју искључиву одговорност такође изјављујемо, да је означени

уређај EMP911 на основу своје концепције и конструкције, исто тако

изведба коју смо пустили у рад у складу са осталим припадајућим

одредбама уредбе владе. У случају промена на уређају за које нисмо

дали сагласност, ова изјава престаје важити.

THERMOSTAT EMP911

Der Thermostat EMP911 ist einTemperaturregler, welcher zur Überwachung und Regulierung von Heiz- und Kühlsystemen dient.

Bevor Sie den Thermostat zum erstemal in Betrieb nehmen, lesen Sie bitte aufmerksam diese Anleitung durch.

• Großes multifunktionales LCD Display

• Regelungsmöglichkeit als Heiz- und Kühlsystem

• Programm deniert durch Benutzer

• 2 Programme Temperatureinstellung

• Manuelle Bedienung

• Einstellbarer Temperaturbereich der Ein- und Ausschaltung (Hyste-

rese)

Technische Parameter

Temperaturmessbereich: 0 – 40 °C (Auösung 0,1 °C)

Temperaturregelungsbereich: 5 – 30 °C (0,5 °C Schritte)

Temperaturgenauigkeit: ± 1 °C

Uhrgenauigkeit: ±90 Sekunden pro Monat

Benutzerprogramme: manuell eingestellt

Temperaturbereich der Ein- und Ausschaltung: 0,2°C bis 1,6 °C (Hys-

terese 0,1 °C)

Betriebstemperatur: 5 – 40 °C

Lagerungstemperatur: 0 – 50 °C

Betriebsluftfeuchtigkeit: 0 – 90 %, nicht kondensierend

Schaltspannung: 230 V~ 50 Hz

Maximale Belastung: 230 V, 6 A ohmsch, 2 A induktiv

Abmessungen: 125 x 84 x 29 mm (B x H x T)

Batterie: 2 x1,5 V AA

Packungsinhalt

1. Thermostat

2. Schrauben (2 Stk.)

3. Dübel (2 Stk.)

4. Bedienungsanleitung

LCD Display

1. Temperatur

2. Anzeige des Temperaturmodus, Heizungsanzeige

3. Manuelle Bedienung

4. Funktion Ferien

5. Anzeige des Programmablaufes

6. Anzeige der schwachen Batterien – Aueuchten, wenn die Batterie-

spannung unter ein bestimmtes Niveau absinkt. In diesem Fall die

Batterie umgehend tauschen.

7. Zeit

8. Wochentag

Vorderpaneel:

A. Einschalten / Ausschalten des Thermostates

B. Aktivierung der Funktion Ferien

C. Komforttemperatur

D. Spartemperatur

E. Temperatureinstellung

F. SHystereseeinstellung

G. Zeiteinstellung

H. PTemperaturprogrammeinstellung

I./J. ∧ ∨ Änderung der Zeit, Temperatur und des Tages

K. Wahlbestätigung, Rückgang in das Hauptmenü

Temperaturmodi

„Sonne“ – s.g. Komforttemperatur (Piktogramm auf dem Display)

„Mond“ – Spartemperatur (Piktogramm auf dem Display)

Beide Temperaturen kann man nach Bedarf wechseln.

- Aktivierter Heizungsmodus

„Schneeocke“ – aktivierter Kühlmodus

EMOS spol. s r. o.

EMP911 -manual P5621 0-0-0-K

Programm

EMP911 erhöht oder mindert die Raumtemperatur automatisch nach

eingestelltem Programm.

Manuelle Bedienung

Wenn Sie vorübergehend die Temperatur ändern wollen und nicht in

die eingestellten Programme eingreifen möchten, drücken Sie den

Pfeil oben/unten und stellen Sie gewünschte Temperatur ein. Es wird

die Ikone„Hand“ gezeigt. Die Änderung mit der Taste bestätigen.

Der angewählte Modus wird bis zur nächsten Programmänderung

beibehalten.

Für Storno wieder dieTaste drücken.

Die manuelle Bedienung hat den Vorzug vor dem eingestellten

Programm.

INSTALLIERUNG

Vor derThermostatmontage schalten Sie die elektrische Netzzuleitung

stromlos.

Wir empfehlen die Montage durch einen qualizierten Fachmann

durchführen zu lassen.

Thermostatanbringung

• Die Thermostatanbringung kann seine Funktion wesentlich beein-

ussen.

• Geben Sie den Thermostat auf einen geeigneten Platz, am besten

an einer Innenwand, an einem Ort, wo die Luft zirkuliert.

• Wählen Sie einen Ort, wo sich die Familienmitglieder am meisten

aufhalten.

• Vermeiden Sie direkte Sonneneinstrahlung, derThermostat würde

sonst nicht die richtige Raumtemperatur einhalten.

• Montieren Sieihn nichtin derNähe vonWärmequellen (z.B.Fernsehen,

Heizkörpern oder Kühlschränken), aber auch nicht in der Nähe von

Türen, wo die Verwirbelungen die Funktion beeinussen könnten.

Elektrischer Anschluss

Auf der inneren Seite der hinteren Thermostatabdeckung benden

sich drei Ausgänge für den Schaltanschluss. Zur Abdeckungslockerung

benutzen Sie einen Schraubenzieher mit einem Kreuzschlitz.

Es handelt sich um einen einpoligen Ein-Aus-Kontakt (SPDT) bezeich-

net mit COM, NO und NC. Meistens werden die Kontakte COM und

NO benutzt.

Hier ist der Kontakt im ausgeschalteten Zustand gezeichnet.

Montage des Thermostates

1. In die Wand zwei Önungen mit dem Durchmesser von 6 mm

bohren.

2. Die Dübel einschieben und die linke Schraube mit einem Spiel von

3 mm einschrauben.

3. Den Thermostat anhängen – die Önung mit Schlüssellochform

in der hinteren Seite auf den Schraubenkopf anhängen und nach

rechts einschieben.

4. Die Thermostatlage durch Nachziehen der zweiten Schraube xieren.

INBETRIEBNAHME

Der Thermostat beginnt sofort nach dem Batterieeinlegen zu arbeiten.

1. Nehmen Sie den hinteren Deckel ab.

2. Legen Sie zwei neue alkalische Batterien vom Typ AA ein (benutzen

Sie keine Nachladebatterie) – das Display leuchtet auf.

Wenn nicht, dann die Batteriepolarität überprüfen und mit einem

Kugelschreiber die Taste Reset drücken .

Nicht einen normalen Bleistift benutzen, die abgenutzte Mine könnte

einen Kurzschluss verursachen und den Thermostat beschädigen.

UHRZEIT UND WOCHENTAG EINSTELLEN

1. Zum Einstellen von Tag, Stunden und Minuten drücken sie dieTaste

2. Die Werte mittels der Pfeile in Richtung oben und unten eingeben.

3. Transfer in Menü mit der Taste durchführen.

4. Nach Zeiteinstellung 15 Sekunden warten oder die Taste drücken.

EINSTELLEN UND ÜBERWACHUNG DER

TEMPERATUR

1. Mit der Taste den Thermostat in den Modus „Einstellen und

Überwachung der Temperatur“ umschalten. Display zeigt das

Piktogramm des eingestellten Temperaturmodus (Sonne, Mond)

an und der Wert blinkt.

2. Die Taste des Temperaturmodus (Sonne, oder Mond) drücken und

mit dem Pfeildruck auf/ab die gewünschte Temperatur einstellen.

3. Einstellbarer Temperaturbereich ist von 5 bis 30 °C. Bestätigung mit

der Taste .

MANUELLE BEDIENUNG

Nach dem Pfeildruck auf/ab zeigt auf dem Display das Piktogramm

„Hand“ s.g. manuelle Bedienung an. Die so eingestellte Komfort- oder

Spartemperatur wird einen Vorzug vor dem programmierten Tempe-

raturmodus haben und zwar bis zur nächsten durch das Programm

eingestellten Änderung. Priorität der manuellen Bedienung können Sie

mit der Taste SET löschen, das Piktogramm„Hand“ erlischt.

EINSTELLUNG UND ÜBERWACHUNG DER

PROGRAMME

1. Mit der Taste Pauf dem Display die Programmanzeige des laufenden

Tages aufrufen.

2. Den Tag mit dem Pfeil auf/ab ändern.

3. Danach wieder die Taste Pfür die Änderung des Programms drücken.

4. Mit der Taste oder kann man die Aufteilung der Komfort- und

Spartemperatur ändern. Der schwarze Balken bedeutet die Kom-

forttemperatur, leeres Feld die Spartemperatur. Mit dem Pfeildruck

auf/ab kann man im Zeitplan des Tages vorgehen.

5. Mit der Taste die Änderungen bestätigen und in den normalen

Betriebsmodus zurückkehren.

FUNKTION FERIEN

Der Thermostat ermöglicht im Bedarfsfall eine Temperatur für längere

Zeit (1 Stunde bis 99 Tage) einzustellen.

1. Die Taste anhalten, der Temperaturwert beginnt zu blinken.

2. Mit dem Pfeildruck auf/ab die gewünschte Temperatur einstellen.

3. Mit der Taste bestätigen, es wird die Ikone angezeigt. Für das

Löschen wieder die Taste drücken, die Koerikone erlischt.

HYSTERESE DER EINSCHALT- UND

AUSSCHALTTEMPERATUR

Die Hysterese ist der Unterschied zwischen Einschalt- und Ausschalt-

temperatur. Es gibt die Möglichkeit den Wert zwischen 0,2 °C bis

1,6 °C zu wählen.

1. Mit der Taste Sund dem Pfeil auf/ab kann man den Hysteresewert

einstellen.

2. Bestätigung mit der Taste .

Beispiel: Bei der Temperatureinstellung auf 22 °C und bei der Hysterese = 0,5 °C

schaltet die Heizung beim Temperatursenkung unter 21,5 °C ein und bei Tempe-

raturüberschreitung von 22,5 °C schaltet diese wieder aus.

EINSTELLEN DES HEIZUNG- ODER KÜHLMODUS -

SCHALTER DIP

Unter dem hinteren Deckel bendet sich der Schalter DIP. Der steuert das

Umschalten von Heizung- oder Kühlmodus. Die Komforttemperatur ist

bei dem Heizungssystem normal höher als die Spartemperatur und bei

dem Kühlsystemist esumgekehrt, man mussmit diesem Schalterwählen,

ob der Thermostat das Heizungssystem oder Kühlsystem steuern sollte.

Die Modusänderung nur ohne elektrischen Anschluss und ohne ein-

gelegte Batterien durchführen!

Aktivierter Heizungsmodus – HEAT -

Aktivierter Kühlmodus – COOL -

ТЕРМОСТАТ EMP911

Термостат EMP911 je програмований регулятор температури використовується для контролю і регулювання систем опалення та

охолодження.

Перед першим використанням термостата уважно прочитати дану інструкцію.

• великий багатофункціональний рідкокристалічний дисплей

(LCD)

• можливість регулювання систем опалення та охолодження

• програма дефінована користуквачем

• 2 програми налаштування температури

• ручне управління

• регульована різниця температури

Технічні параметри

Діапазон вимірювання температури: 0 – 40 °C (розпізнання 0,1 °C)

Діапазон регулювання температури: 5 – 30 °C (по 1 °C)

Точність температури: ± 1 °C

Точність годин: ±90 с за місяць

Програми для користувача: налаштовані вручну

Дисперсіявмикання тавимикання: від0,2°C до1,6°C (розпізнання0,1°C)

Робоча температура: 5 – 40 °C

Температура зберігання: 0 – 50 °C

Робоча вологість повітря: 0 – 90 %, котра не конденсується

Вмикач: 230 В~ 50 Гц

Максимальне навантаження: 230 В, 6 A опорових, 2 A індуктивних

Розміри: 125 x 84 x 29 мм (Ш x В x Г)

Батерія: 2 x 1,5 В AA

Комплект поставки

1. термостат

2. гвинти (2 шт)

3. дюбеля (2 шт)

4. інструкція по експлуатації

LCD дисплей

1. Температура

2. Індикатор температурного режиму, показник опалення або

охолодження

3. Управління вручну

4. Функція канікули

5. Індикатор ходу виконання програми.

6. Індикатор розряджених батарей - розсвічується, коли напруга

батареї падає нижче визначеного рівня. У цьому випадку, замініть

батарею якомога швидше.

7. Час

8. День в тижні

Передня панель:

A. Вмикання/вимикання термостату

B. Активування функції канікули

C. Комфортна температура

D. Економічна температура

E. Налаштування температури

F. SНалаштування температурної дисперсії

G. Налаштування часу

H. PНалаштування програми температури

I./J. ∧ ∨ Зміна дня, температури, часу

K. Підтвердження вибору, повернення у головне меню

Режим температури

„сонце“ – значить, комфортна температура (піктограма на

дисплеї)

„місяць“ – економічна температура (піктограма на дисплеї)

Обидві температури можливо змінювати по мірі необхідності.

- активований режим опалення

„сніжинка“ – активований режим охолодження

Програма

EMP911 підвищує або знижує температуру у приміщенні згідно

налаштованої програми автоматики.

Управління вручну

Якщо вам необхідно тимчасово змінити температуру і не хочете

втручатися у налаштовані програми, натисніть стрілку к верх/ вниз

та налаштуйте необхідну температуру. Зобразиться іконка руки.

Зміну підтвердіть кнопкою .

Вибраний режим буде завершений до подальших змін в програмі.

Для анулювання знову стисніть кнопку .

Ручне управління має перевагу перед налаштованою програмою.

Установка

Перед установкою термостату вимкніть привід струму.

Радимо щоб установку проводив кваліфікований працівник.

Розміщення термостату

• Розміщення термостату може значно впливати на його функцію.

• Термостат розмістіть у відповідному місці, переважно на вну-

трішній стіні, в місці, де повітря вільно циркулює.

• Виберіть місце, де члени вашої родини найбільше бувають.

• Не встановлюйте термостат, де він буде піддаватися впливу

прямих сонячних променів, не показував би температуру в

приміщенні правильно.

• Не встановлюйте термостат поруч джерел тепла (наприклад,

телевізори, радіатори, холодильники), та не біля дверей, де був

би підданий вібрації.

STEUERUNG DES KÜHLSYSTEMS

Durch die Einstellung des Schalters DIP kann man den Thermostat auch

für die Steuerung eines Kühlsystems nutzen. Die Funktion ist ähnlich

wie bei dem Heizungssystem, einige Unterschiede aber existieren:

1. Allgemein ist die Komforttemperatur höher als die Spartemperatur.

2. Die Einschaltung und Ausschaltung ist gegensätzlich: der Ther-

mostat schaltet ein, wenn die Raumtemperatur die eingestellte

Temperatur überschreitet.

Dieses Gerät ist nicht zur Nutzung von Personen (einschließlich Kinder),

welche physisch, sinnlich oder mental oder durch Erfahrungsmangel

das Gerät nicht verlässlich benutzen können, bestimmt. Diese Personen

können das Gerät nur unter Überwachung benutzen oder müssen

bezüglich Gerätenutzung durch eine Person, welche für ihre Sicherheit

verantwortlich ist, angeleitet werden. Das Gerät vor Kinder unzugäng-

lich aufbewahren – es ist kein Spielzeug.

Nach Ende der Lebensdauer das Produkt nicht in den Haus-

müll werfen, sondern an der öentlichen Wertstosammel-

stelle abgeben.

Wir erklären auf unserer ausschließlichen Verantwortung, dass das

nachfolgend bezeichnete Gerät EMP911 auf Grund seiner Konzipierung

und Bauart sowie in der von uns in Verkehr gebrachte Ausführung den

grundlegenden und weiteren einschlägigen Richtlinien der Regierungs-

verordnung entspricht. Bei einer mit uns nicht abgestimmten Änderung

des Gerätes verliert diese Erklärung ihre Gültigkeit.

EMOS spol. s r. o.

EMP911 -manual P5621 0-0-0-K

Електричне підключення

На внутрішній стороні задньої кришки термостату знаходиться три

виходи для підключення.

Щоб зняти кришку, використовуйте хрестообразну викрутку.

Це є однополюсні та двополюсні контакти (SPDT), позначені як

COM, NO та NC. У більшості випадків, використовують COM та NO.

Контакт накреслений при вимкнутому виході.

Установка термостату

1. Просвердліть два отвори в стіні діаметром 6 мм.

2. Вставте дюбелі та загвинтіть лівий гвинт так, щоб зазор був 3 мм.

3. Підвісьте термостат - насадіть отворами дирки на задній стороні

на головку гвинта, і посуньте у напрямку вправо.

4. Положення термостату зафіксуйте закрутивши та затягнувши

другий гвинт.

Введення в експлуатацію

Термостат починає працювати відразу після установки батарей.

1. Зніміть задню кришку.

2. Вставте дві нові лужні батарейки типу AA (не використовуйте

зарядні батареї) - розсвітиться дисплей.

Якщо ні, термостат правильно не працює – провірте полярність

батареї тa авторучкою стисніть кнопку .

Не використовуйте звичайний олівець, його ж серцивина може

причинити коротке замикання та пошкодження термостата.

Налаштування дня та часу

1. Стисніть кнопку для налаштування годин, хвилин та дня.

2. Параметри налаштовуйте стрілками вверх в низ.

3. Переміщення в меню виконується стисненням кнопки .

4. Після налаштування часу, почекайте 15 секунд або стисніть

кнопку .

Налаштування та контроль температури

1. Кнопкою перемикнете термостат у режим налаштування та

контролю температури. На дисплеї зобразиться заданий темпе-

ратурний режим піктограм (сонце, місяць) та параметри будуть

мигати

2. Стисніть кнопку режиму температури (сонце або місяць) та

стрілкою вверх в низ, налаштуйте необхідну температуру.

3. Налаштований діапазон температури від 5 до 30 °C. Підтвердіть

кнопкою .

Ручне управління

Стисненням стрілок вгору / вниз на дисплеї зобразиться піктограма

рука,так назване ручне управління. Так налаштована комфортна або

економічна температура буде мати перевагу перед налаштуванням

температурного режиму, до приходу наступної зміни, що налашто-

вана програмою. Пріоритет ручного налаштування,підтвердіть та

анулюйте кнопкою SET, піктограма рука зникне.

Налаштування та контроль програми

1. Кнопкою Pвключіть на дисплеї актуальну програму даного дня.

2. Стисніть стрілку вгору/вниз цим зміните день.

3. Після цього знову стисніть кнопку Pдля налаштування програми.

4. Кнопкою або можете змінювати графік комфортної та

економічної температури. Чорне поле означає комфортну тем-

пературу, порожнє поле, економічну температуру. Стисненням

стрілки вверх в них переміщайтеся у часовому графіку дня.

5. Кнопкою підтвердіть зміни та поверніться у нормальний

режим роботи.

Функція канікули

Термостат дозволяє,при необхідності, встановитиодну температуру

протягом тривалого періоду часу.

1. Притримайте кнопку , почнутьмигати параметри температури.

2. Стисненням стрілки вверх/в них налаштуйте необхідну темпе-

ратуру.

3. Підтвердіть кнопкою , буде зображена іконка . Щоб анулю-

вати стисніть знову кнопку . Іконка валіза зникне.

Дисперсія включення і відключення

температури

Дисперсія – це різниця між вмиканням та вимиканням температури.

Можливо вибрати параметри від 0,2 °C до 1,6 °C.

1. Натисніть кнопку Sта стрілкою вверх / вниз, налаштуйте діапазон

дисперсії.

2. Підтвердіть це кнопкою .

Приклад: Наприклад, якщо ви встановите температуру на 22 ° C і

дисперсія = 0,5 ° C, нагрів включається при температурі нижче 21,5 ° C і

вимикається, коли температура перевищить 22,5 ° C.

Налаштування режиму опалення або

охолодження- перемикач DIP

Пад задньою кришкою знаходиться перемикач DIP. Управляє пере-

миканням системи опалення або охолодження. Тому що комфортна

температура для систем опалення зазвичай вище, ніж економічна,

а в системі охолодження, навпаки, необхідно цим перемикачем

вибрати чи буде цей термостат управляти системою опаленням і

системою охолодження.

Зміну режиму можливо проводити тільки без електричного приєд-

нання і без вкладених батарей!

Активований режим опалення – HEAT -

Активований режим охолодження – COOL -

Управління системою охолодження

Налаштуванням перемикача DIP можете термостат використати

також для управління системою охолодження. Функція аналогічна

системі опалення, але між ними є декілька відмінностей:

1. У загальному комфортна температура системи охолодження

нижча ніж економічна.

2. Ввімкнення та вимикання навпаки: термостат включається, коли

температура в приміщенні перевищує задану температуру.

Цей пристрій не призначений для користування особам (включно

дітей), для котрих фізична, почуттєва чи розумова нездібність, чи не

достаток досвіду та знань забороняє ним безпечно користуватися,

якщо така особа не буде під доглядом, чи якщо не була проведена

для неї інструктаж відносно користування споживачем відповідною

особою, котра відповідає за її безпечність. Необхідно дивитися за

дітьми та забезпечити, щоб з пристроєм не гралися.

Після закінчення строку служби виріб не викидайте, як

не сортований побутовий відхід, використовуйте місця

збору побутових відходів.

Заявляємо на нашу власну відповідальність, що означений пристрій

EMP911 на підставі його концепції та конструкції, а також нами

введеній для користування формі, відповідає основним вимогам

та іншим основним постановам уряду. При нами не затверджених

змінах обладнання, ця заява втрачає свою дійсність.

TERMOSTAT EMP911

Termostatul EMP911 este un regulator care serveşte pentru controlul şi reglarea sistemelor de încălzire şi răcire.

Înainte de prima utilizare a termostatului vă rugăm să studiaţi cu atenţie prezentele instrucţiuni.

• aşaj mare polivalent din cristale lichide (LCD)

• posibilitate de comandă a sistemului de încălzire sau răcire

• program denit de către utilizator

• 3 programe pentru setarea temperaturii

• comandă manuală

• abatere setabilă a temperaturii

Parametri tehnici

Gama de măsurare a temperaturii: 0 – 40 °C (rezoluţie 0,1 °C)

Gama pentru comanda temperaturii: 5 – 30 °C (din 1 °C în 1 °C)

Precizia temperaturii: ± 1 °C

Precizia ceasului: ±90 s pe lună

Programele de utilizator: setat manuale

Abatere pornire şi oprire: de la 0,2°C până la 1,6 °C (rezoluţie 0,1 °C)

Temperatura de exploatare: 5 – 40 °C

Temperatura de depozitare: 0 – 50 °C

Umiditatea de exploatare a aerului: 0 – 90 %, necondensant

Cuplare: 230 V~ 50 Hz

Sarcina maximă: 230 V, 6 A de rezistenţă, 2 A inductive

Dimensiuni: 125 x 84 x 29 mm (l x î x a)

Baterie: 2 x1,5 V AA

Conţinut ambalaj

1. termostat

2. şuruburi (2 buc)

3. dibluri (2 buc)

4. instrucţiuni de exploatare

Aşaj LCD

1. Temperatură

2. Indicator regim de temperatură, indicator răcire sau încălzire

3. Comanda manuală

4. Funcţia vacanţă

5. Indicator desfăşurare program

6. Indicator baterii slabe – se aprinde atunci când tensiunea în baterii

coboară sub un anumit nivel. Este necesar a înlocui bateriile cât mai

rapid.

7. Timp

8. Zilele săptămânii

Panou frontal:

A. Pornire/oprire termostat

B. Activare funcţie vacanţă

C. Temperatura confortabilă

D. Temperatura economică

E. Setare temperatură

F. SSetare abatere temperatură

G. Setare timp

H. PSetare program de temperatură

I./J. ∧ ∨ Schimbare zi, temperatură, timp

K. Conrmare selecţie, întoarcere în meniul principal

Regimuri de temperatură

„soarele“ – aşa-numita temperatură confortabilă (pictograma de

pe aşaj)

„luna“ – temperatura economică (pictograma de pe aşaj).

Ambele temperaturi se pot modica în funcţie de necesităţi.

- regim de încălzire activat

„fulg“ – regim de răcire activat

Program

EMP911 măreşte sau reduce temperatura în încăpere în funcţie de

programul setat automat.

Comanda manuală

Dacă doriţi să modicaţi temporar temperatura şi nu doriţi să interveniţi

în programul setat, apăsaţi săgeata sus/jos şi setaţi temperatura cerută.

Se va vizualiza simbolul mâinii. Conrmaţi modicarea cu butonul .

Regimul selectat va fi terminat până la următoarea modificare în

program.

Pentru anulare apăsaţi din nou butonul .

Comanda manuală are prioritate faţă de programul setat.

INSTALARE

Înainte de instalarea termostatului decuplaţi alimentarea cu curent.

Recomandăm ca instalarea să e efectuată de către un muncitor calicat.

Amplasarea termostatului

• Amplasarea termostatului poate influenţa semnificativ funcţia

acestuia.

• Amplasaţi termostatul într-un loc potrivit, cel mai bine pe pereţii

interiori, în locul în care aerul circulă liber.

• Alegeţi locul unde membrii familiei dumneavoastră stau cel mai des.

• Nu amplasaţi termostatul acolo unde ar  expus razelor directe ale

soarelui – acesta nu ar menţine corect temperatura în încăpere.

• Nu amplasaţi termostatul în apropierea surselor de căldură (de

exemplu, televizoare, radiatoare, frigidere), dar nici în apropierea

uşilor, unde ar  expus la vibraţii.

Branşare electrică

Pe partea internă a capacului dorsal al termostatului se aă, sub căpăcel,

trei ieşiri pentru branşare.

Pentru slăbirea căpăcelului utilizaţi o şurubelniţă stelară.

Este vorba de contacte cu un pol doi poli (SPDT), marcate ca şi COM,NO

şi NC. În cele mai dese cazuri se utilizează COM şi NO.

Contactul este desenat cu ieşirea decuplată.

Montajul termostatului

1. Cu ajutorul maşinii de găurit faceţi două oricii în perete cu un

diametru de 6 mm.

2. Introduceţi diblurile şi înşurubaţi şurubul stâng astfel încât să aibă

un joc de 3 mm.

3. Suspendaţi termostatul – introduceţi deschizătura în forma unei

găuri de cheie în peretele din spate pe capul şurubului şi împingeţi

în direcţia dreapta.

4. Fixaţi poziţia termostatului prin înşurubarea şi strângerea nală a

celui de-al doilea şurub.

PUNERE ÎN FUNCŢIUNE

Termostatul începe să funcţioneze imediat după introducerea bateriilor.

1. Îndepărtaţi capacul dorsal.

2. Introduceţi două baterii alcaline R6 de tip AA (nu utilizaţi baterii

încărcabile) – aşajul se aprinde.

EMOS spol. s r. o.

EMP911 -manual P5621 0-0-0-K

În caz contrar vericaţi polaritatea bateriilor şi cu ajutorul unui pix

apăsaţi butonul .

Nu utilizaţi un creion obişnuit, creionul ascuţit ar putea cauza scurtcircuit

şi ar putea deteriora termostatul.

SETAREA ZILEI ŞI TIMPULUI

1. Apăsaţi butonul pentru setarea orelor, minutelor şi a zilei.

2. Valorile se setează prin apăsarea săgeţilor sus, jos.

3. Mişcarea în meniu se face apăsând butonul .

4. După setarea timpului aşteptaţi 15 secunde sau apăsaţi butonul .

SETAREA ŞI CONTROLUL TEMPERATURII

1. Cu ajutorul butonului comutaţi termostatul în regimul Setarea şi

controlul temperaturii. Pe aşaj se vizualizează pictograma regimului

de temperatură setat (soarele, luna) şi valoarea va pulsa.

2. Apăsaţi butonul regimului de temperatură (soarele, luna) şi cu săgeta

sus/jos setaţi temperatura cerută.

3. Intervalul setabil de temperatură este de la 5 până la 30 °C. Conrmați

cu butonul .

COMANDA MANUALĂ

Prin apăsarea săgeţii sus/jos, pe aşaj apare pictograma mâna, aşa-

numita comandă manuală. Temperatura confortabilă sau economică

setată astfel va avea prioritate faţă de regimul de temperatură setat, şi

anume până în momentul modicării următoare setate prin program.

Prioritatea setării manuale se anulează cu butonul SET, pictograma

mâna dispare.

SETAREA ŞI VERIFICAREA PROGRAMELOR

1. Cu butonul Piniţiaţi pe aşaj vizualizarea programului zilei curente.

2. Pentru schimbarea zilei apăsaţi săgeata sus/jos.

3. Apoi apăsaţi butonul Ppentru setarea programului.

4. Cu ajutorul butonului sau puteţi modica repartiţia tempera-

turii confortabile şi a celei economice. Diviziunea neagră înseamnă

temperatură confortabilă, câmpul gol, temperatura economică. Prin

apăsarea săgeţii sus/jos continuaţi în orarul zilei.

5. Cu butonul conrmaţi modicările şi întoarceţi-vă în regimul de

exploatare normal.

FUNCŢIA VACANŢĂ

Termostatul permite, în caz de necesitate, setarea unei temperaturi pe

o perioadă mai lungă de timp.

1. Presaţi butonul , începe să pulseze valoarea temperaturii.

2. Prin apăsarea săgeţii sus/jos setaţi temperatura cerută.

3. Conrmaţi cu ajutorul butonului , se va vizualiza iconul . Pentru

anulare apăsaţi din nou butonul . Iconul valizei va dispare.

ABATERE TEMPERATURA DE PORNIRE ŞI

TEMPERATURA DE OPRIRE

Abaterea este diferenţa dintre temperatura de pornire şi temperatura

de oprire. Se poate alege valoarea de la 0,2 °C până la 1,6 °C.

1. Apăsaţi butonul Sşi cu săgeata sus/jos setaţi valoarea abaterii.

2. Conrmaţi cu ajutorul butonului .

Exemplu: dacă, de exemplu, setaţi temperatura pe 22 °C şi abaterea = 0,5 °C,

încălzirea porneşte în momentul în care temperatura scade sub 21,5 °C şi opreşte

în cazul depăşirii temperaturii de 22,5 °C.

SETAREA REGIMULUI DE ÎNCĂLZIRE SAU RĂCIRE -

COMUTATORUL DIP

În spatele capacului dorsal se aă comutatorul DIP. Acesta comandă

comutarea sistemului de încălzire sau a sistemului de răcire. Deoarece

în mod normal temperatura confortabilă pentru sistemele de încălzire

este mai mare decât temperatura economică iar la sistemele de răcire

situaţia se prezintă invers, cu ajutorul acestui comutator este necesar a

selecta ceea va comanda termostatul, sistemul de încălzire sau de răcire.

Schimbarea regimului trebuie efectuată cu debranşarea electrică şi

cu bateriile scoase!

Regimul de încălzire activat – HEAT -

Regimul de răcire activat – COOL -

COMANDA SISTEMULUI DE RĂCIRE

Prin setarea comutatorului DIP, termostatul poate  utilizat şi pentru

comanda sistemului de răcire. Funcţia este similară funcţiei sistemului

de încălzire, dar există între ele câteva diferenţe:

1. În general, temperatura confortabilă a sistemului de răcire este mai

mică decât cea economică.

2. Pornirea şi oprirea sunt inverse: termostatul porneşte atunci când

temperatura încăperii depăşeşte temperatura setată.

Acest aparat nu este destinat pentru utilizare de către persoanele (in-

clusiv copiii) a căror incapacitate zică, senzorială sau mentală ori lipsa

de experienţă şi cunoştinţe împiedică o utilizare sigură a aparatului,

dacă acestea nu sunt supravegheate sau dacă nu au fost instruite în

legătură cu utilizarea acestui aparat de către o persoană responsabilă

pentru securitatea lor. Este necesară supravegherea copiilor pentru a

se asigura că nu se vor juca cu aparatul.

Nu aruncaţi produsul nici bateriile, după terminarea ciclului de

viaţă, ca şi reziduuri comunale nesortate, faceţi uz de locurile

de colectare a deşeurilor sortate.

Declarăm pe propria noastră răspundere exclusivă că echipamentul

marcat EMP911 în baza concepţie şi a construcţiei acestuia, precum

şi modelul introdus în circulaţie de către noi este în conformitate cu

cerinţele de bază şi cu alte ordine aferente ale guvernului. În cazul

unor modicări aduse echipamentului fără aprobarea noastră, prezenta

declaraţie îşi pierde valabilitatea.

GARANCIJSKA IZJAVA

1. Izjavljamo, da jamčimo za lastnosti in brezhibno delovanje v garancijskem roku.

2. Garancijski rok prične teči z datumom izročitve blaga in velja 24 mesecev.

3. EMOS SI d.o.o jamči kupcu, da bo v garancijskem roku na lastne stroške odpravil

vse pomanjkljivosti na aparatu zaradi tovarniške napake v materialu ali izdelavi.

4. Za čas popravila se garancijski rok podaljša.

5. Če aparat ni popravljen v roku 45 dni od dneva prijave okvare lahko prizadeta

stranka zahteva novega ali vračilo plačanega zneska.

6. Garancija preneha, če je okvara nastala zaradi:

- nestrokovnega-nepooblaščenega servisa

- predelave brez odobritve proizvajalca

- neupoštevanja navodil za uporabo aparata

7. Garancija ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca

za napake na blagu.

8. Če ni drugače označeno, velja garancija na ozemeljskem območju Republike

Slovenije.

9. Proizvajalec zagotavlja proti plačilu popravilo, vzdrževanje blaga, nadomestne

dele in priklopne aparate tri leta po poteku garancijskega roka.

10. Naravna obraba aparata je izključena iz garancijske obveznosti. Isto velja tudi

za poškodbe zaradi nepravilne uporabe ali preobremenitve.



NAVODILA ZA REKLAMACIJSKI

POSTOPEK

Lastnik uveljavlja garancijski zahtevek tako, da ugotovljeno okvaro prijavi poobla-

ščeni delavnici (EMOS SI d.o.o., Ločica ob Savinji 81, 3313 Polzela) pisno ali ustno.

Kupec je odgovoren, če s prepozno prijavo povzroči škodo na aparatu. Po izteku

garancijskega roka preneha pravica do uveljavljanja garancijskega zahtevka. Priložen

mora biti potrjen garancijski list z originalnim računom.

EMOS SI d.o.o. se obvezuje, da bo aparat zamenjal z novim, če ta v tem garancijskem

roku ne bi deloval brezhibno.

ZNAMKA: Termostat

TIP: EMP911

DATUM PRODAJE:

Servis: EMOS SI d.o.o., Ločica ob Savinji 81, 3313 Polzela, Slovenija,

tel : +386 8 205 17 20

Table of contents

Languages:

Popular Thermostat manuals by other brands

Honeywell

Honeywell T8022D user manual

Crestron

Crestron CHV-TSTATRF Operations & installation guide

Carrier

Carrier SUI installation instructions

Danfoss

Danfoss FP975 user guide

White Rodgers

White Rodgers 1F92W-71 Operation guide

Honeywell

Honeywell RTH2410 Series Quick installation guide

Salus

Salus ERT20 Operating and mounting instructions

Vaillant

Vaillant VRT 360 Operating and OPERATING AND INSTALLATION Manual

VDH

VDH ALFA 31 user manual

Watts

Watts BT-DRF-02 user guide

Drayton

Drayton Digistat+1 RF710 user guide

GV TC40S-PE user manual

Viesta

Viesta TH12 user manual

Ferroli

Ferroli ROMEO N RF user manual

Salus

Salus TS600 quick guide

Friedrich

Friedrich EMWRT2 instruction manual

Emerson

Emerson White Rodgers 1F86-344 Installation and operation instruction

Honeywell

Honeywell RedLINK installation guide

Emos EMP911 User manual

Popular Thermostat manuals by other brands
