Erreka Puma User guide

ACCIONADOR PARA PUERTAS CORREDERA
MANUAL DEL INSTALADOR
ACTIONNEUR POUR PORTES COULISSANTES
MANUEL DE L´INSTALLATEUR
OPERATOR FOR SLIDING GATES
INSTALLER'S MANUAL
ACCIONADOR PARA PORTAS CORREDIÇAS
MANUAL DO INSTALADOR
ANTRIEB FÜR SCHIEBETORE
INSTALLATEUR-BEDIENUNGSANLEITUNG
www.erreka.com
PUMA

PUMA idiomasTOC.fm - 21/2/11
PUMA i
PUMA
Español
Indicaciones generales de seguridad 2
Descripción del producto 3
Desembalaje y contenido 7
Instalación 8
Programación y puesta en servicio 13
Mantenimiento y diagnóstico de averías 19
Français
Indications générales de sécurité 22
Description du produit 23
Déballage et contenu 27
Installation 28
Programmation et mise en service 33
Maintenance et diagnostic de pannes 39
English
General safety instructions 42
Description of the product 43
Unpacking and content 47
Installation 48
Programming and startup 53
Maintenance and diagnosis of failures 59
Português
Indicações gerais de segurança 62
Descrição do produto 63
Desembalagem e conteúdo 67
Instalação 68
Programação e colocação em funcionamento 73
Manutenção e diagnóstico de avarias 79

PUMA idiomasTOC.fm - 21/2/11
PUMA
ii PUMA
Deutsch
Allgemeine Sicherheitshinweise 82
Produktbeschreibung 83
Auspacken und Lieferumfang 87
Montage 88
Programmierung und Inbetriebnahme 93
Wartung und Fehlersuche 99

Español
PUMA_145_ES_TOC.fm - 19/12/11
Accionador PUMA para puertas corredera 1
ÍNDICE
Indicaciones generales de seguridad 2
Símbolos utilizados en este manual _____________________________ 2
Importancia de este manual ___________________________________ 2
Uso previsto ________________________________________________ 2
Cualificación del instalador ____________________________________ 2
Elementos de seguridad del automatismo _______________________ 2
Descripción del producto 3
Elementos de la instalación completa ___________________________ 3
Características del accionador _________________________________ 4
Modos de funcionamiento ____________________________________ 5
Comportamiento ante un obstáculo ____________________________ 5
Accionamiento manual _______________________________________ 6
Declaración de conformidad___________________________________ 6
Desembalaje y contenido 7
Desembalaje ________________________________________________ 7

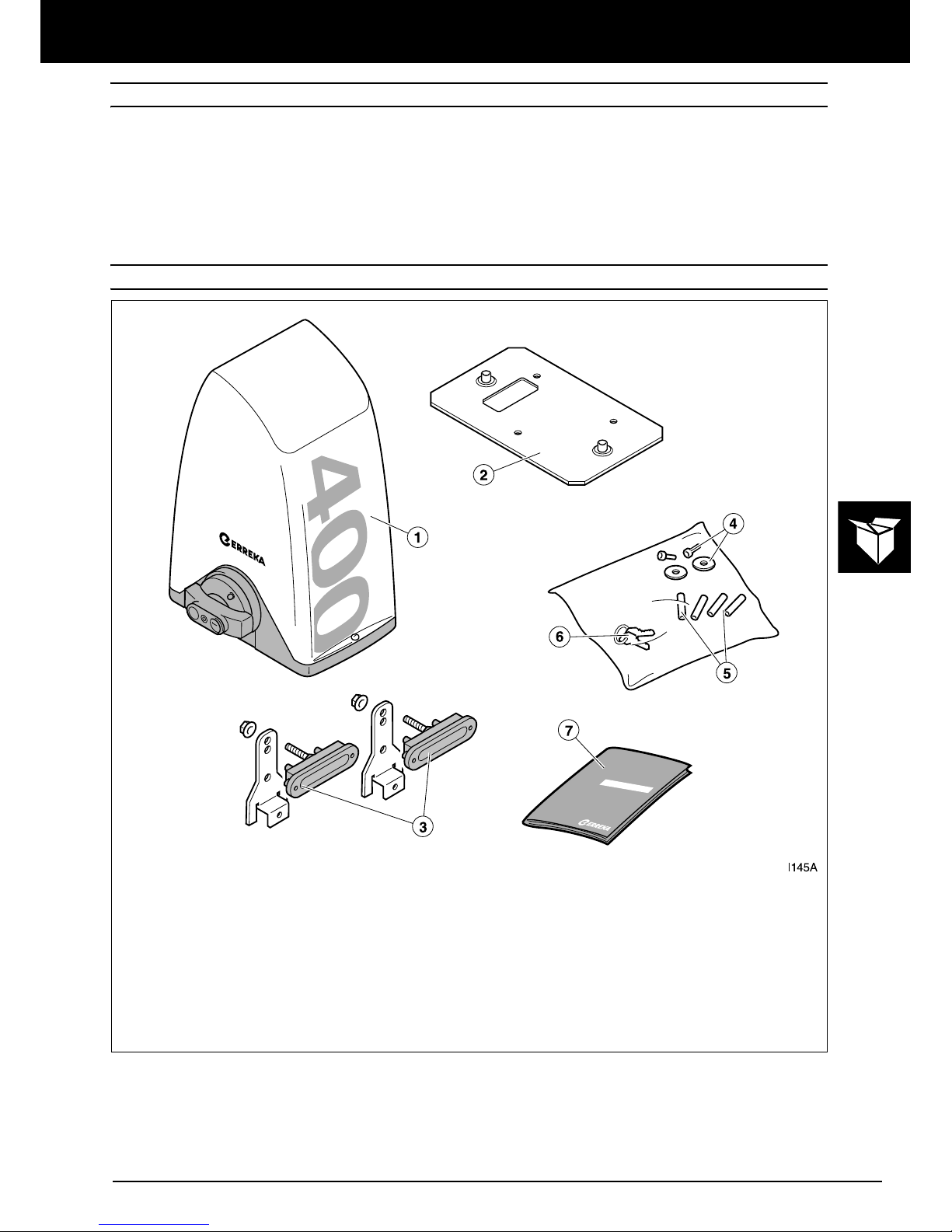

Contenido__________________________________________________ 7
Instalación 8
Herramientas y materiales_____________________________________ 8
Condiciones y comprobaciones previas __________________________ 8

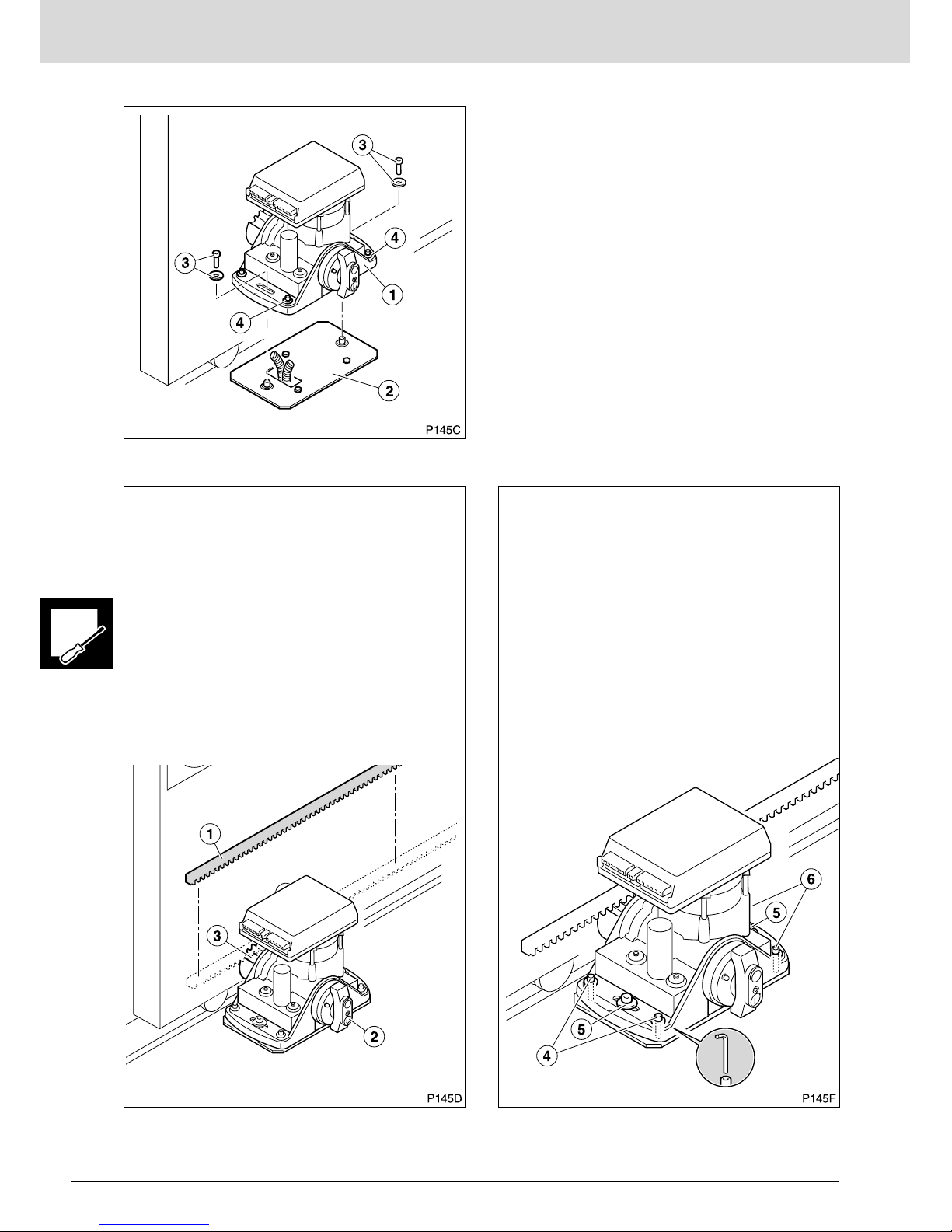

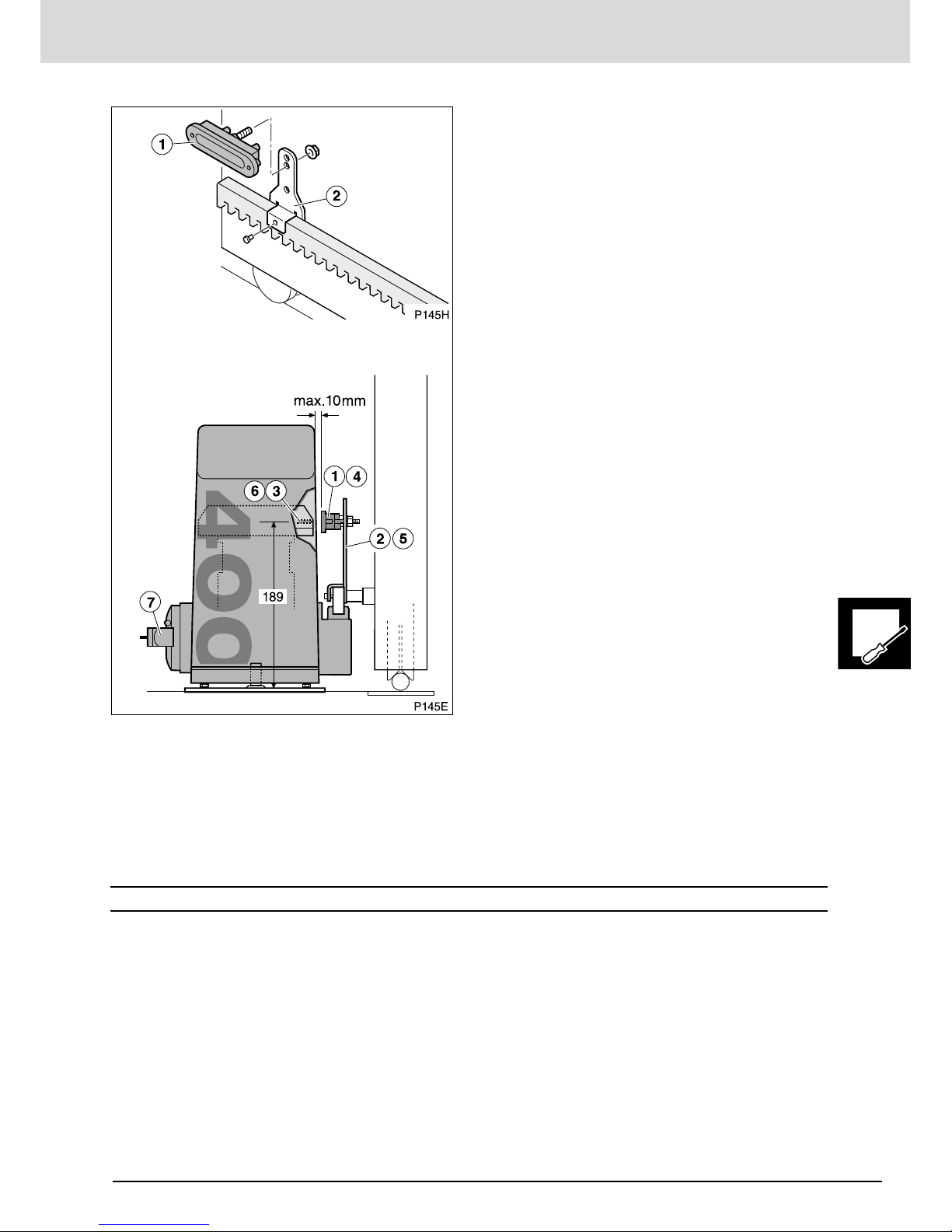

Instalación del accionador_____________________________________ 9

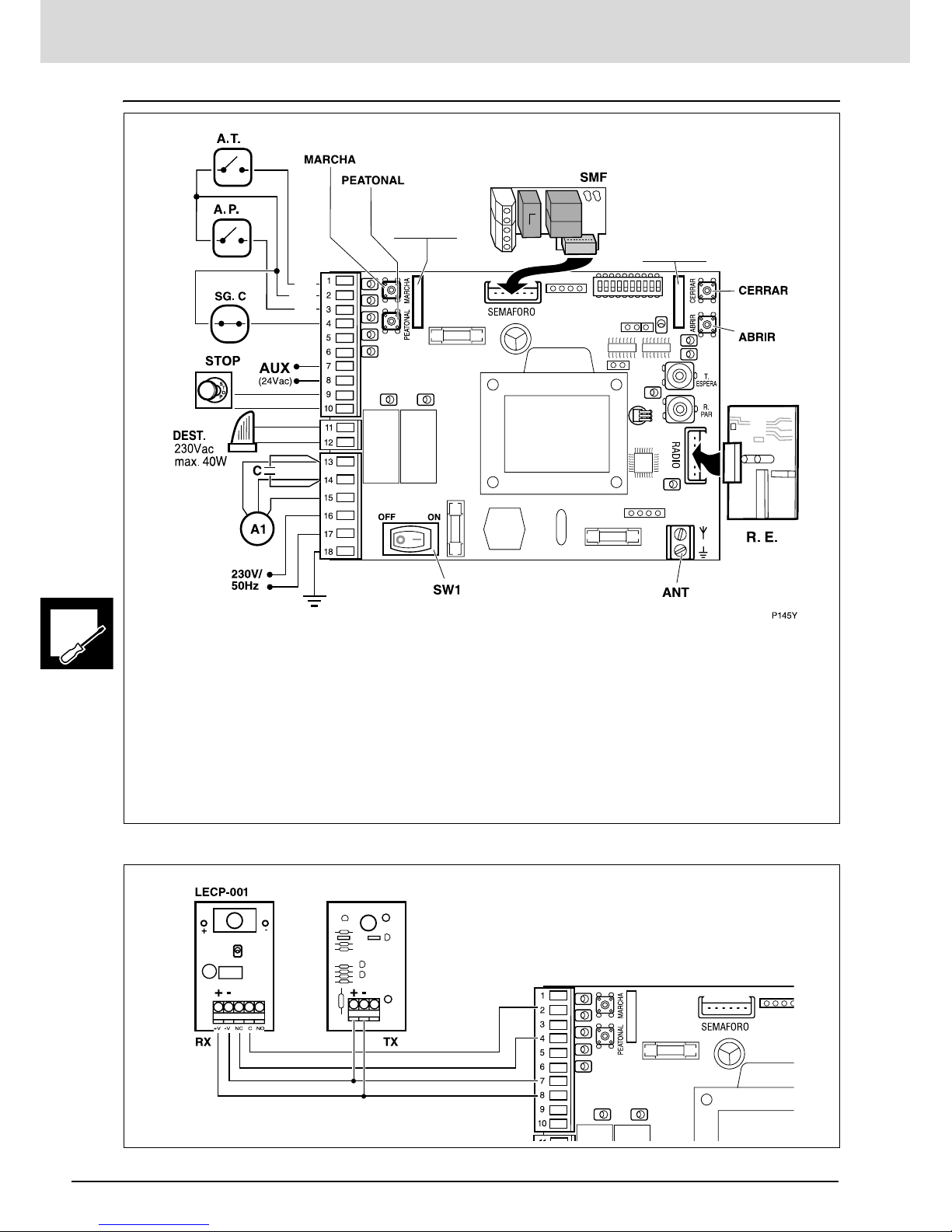

Conexiones eléctricas _______________________________________ 11
Programación y puesta en servicio 13
Conexión a la red eléctrica y comprobación del sentido de giro ____ 13

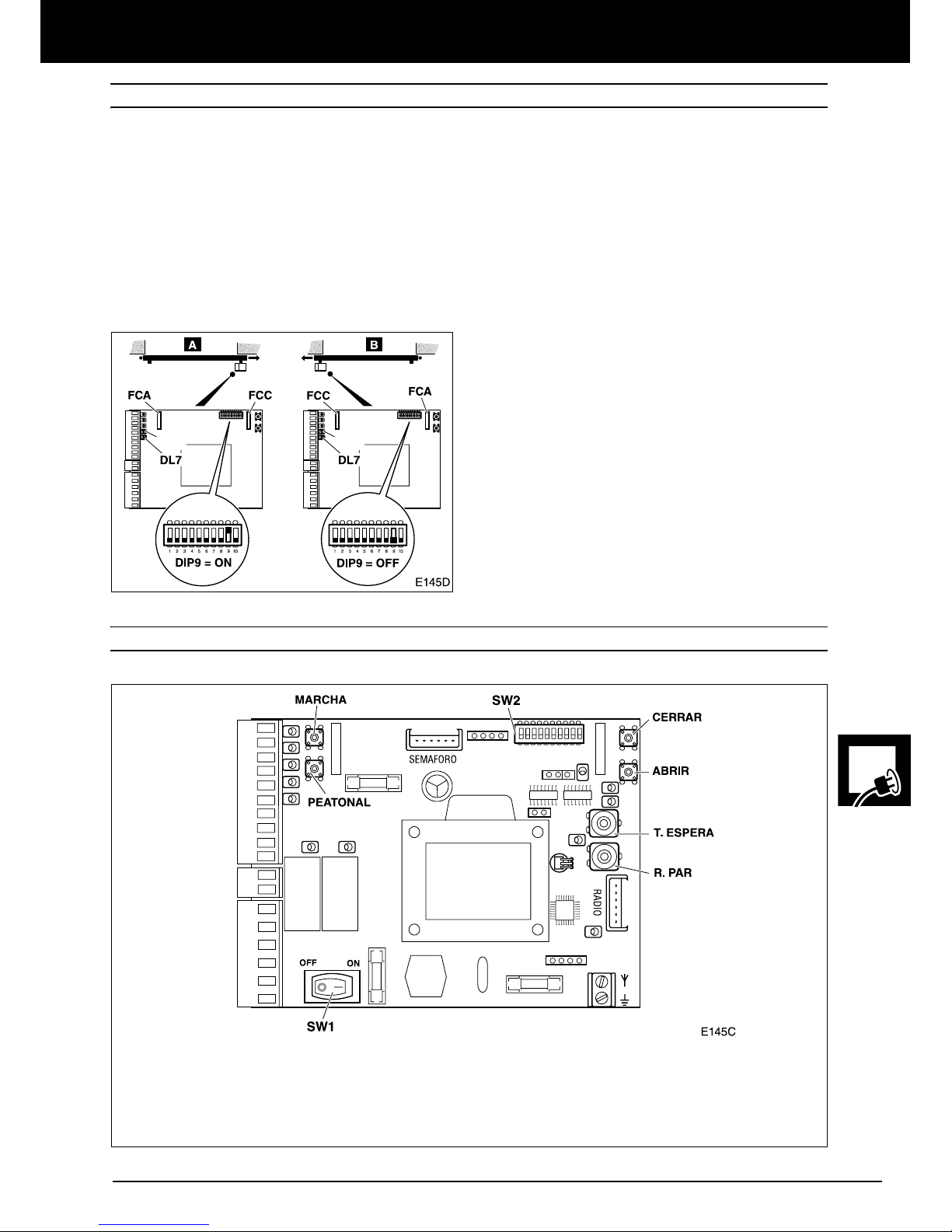

Mandos y controles _________________________________________ 13
Grabación del código de radio (sólo para RSD) __________________ 15
Grabación del recorrido total _________________________________ 16
Grabación del recorrido peatonal______________________________ 17

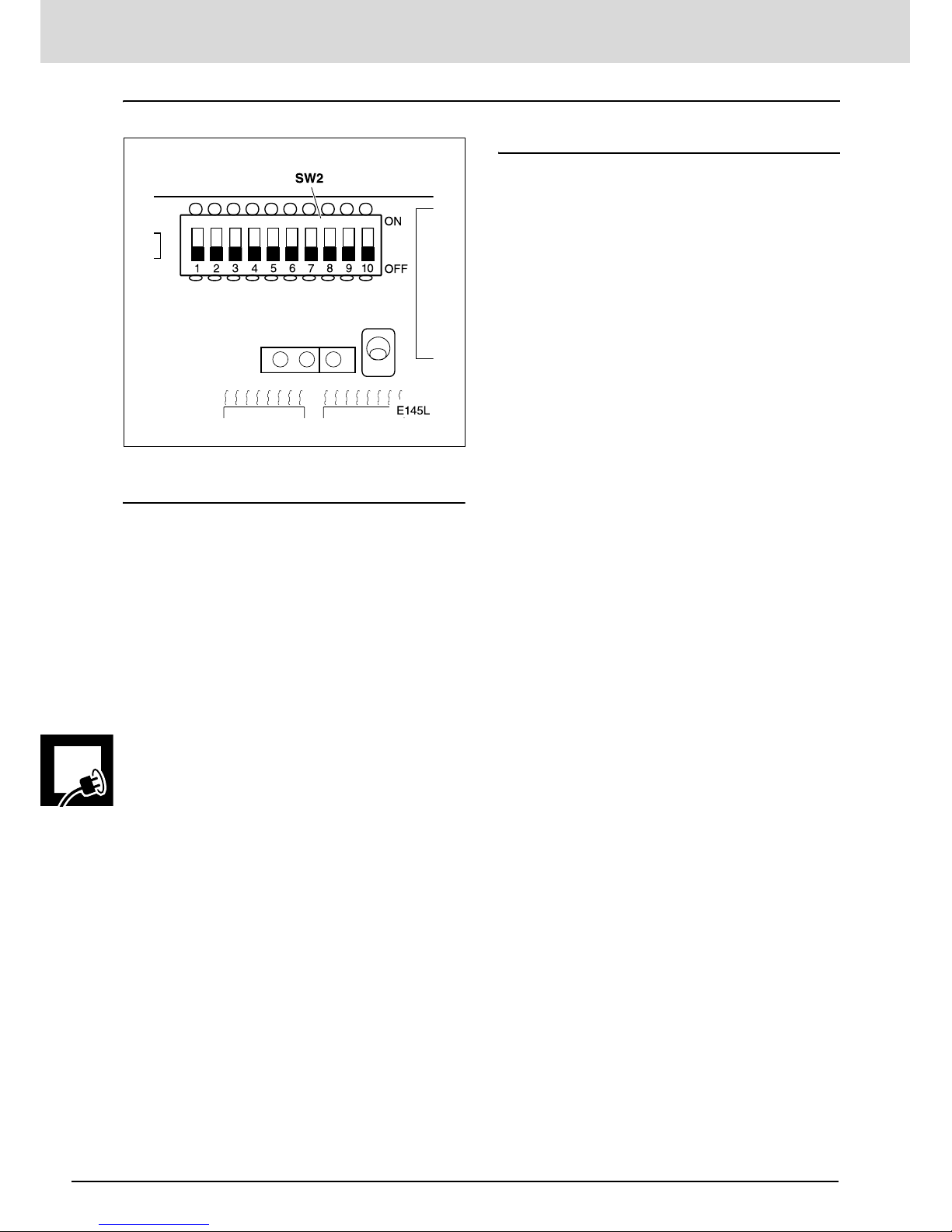

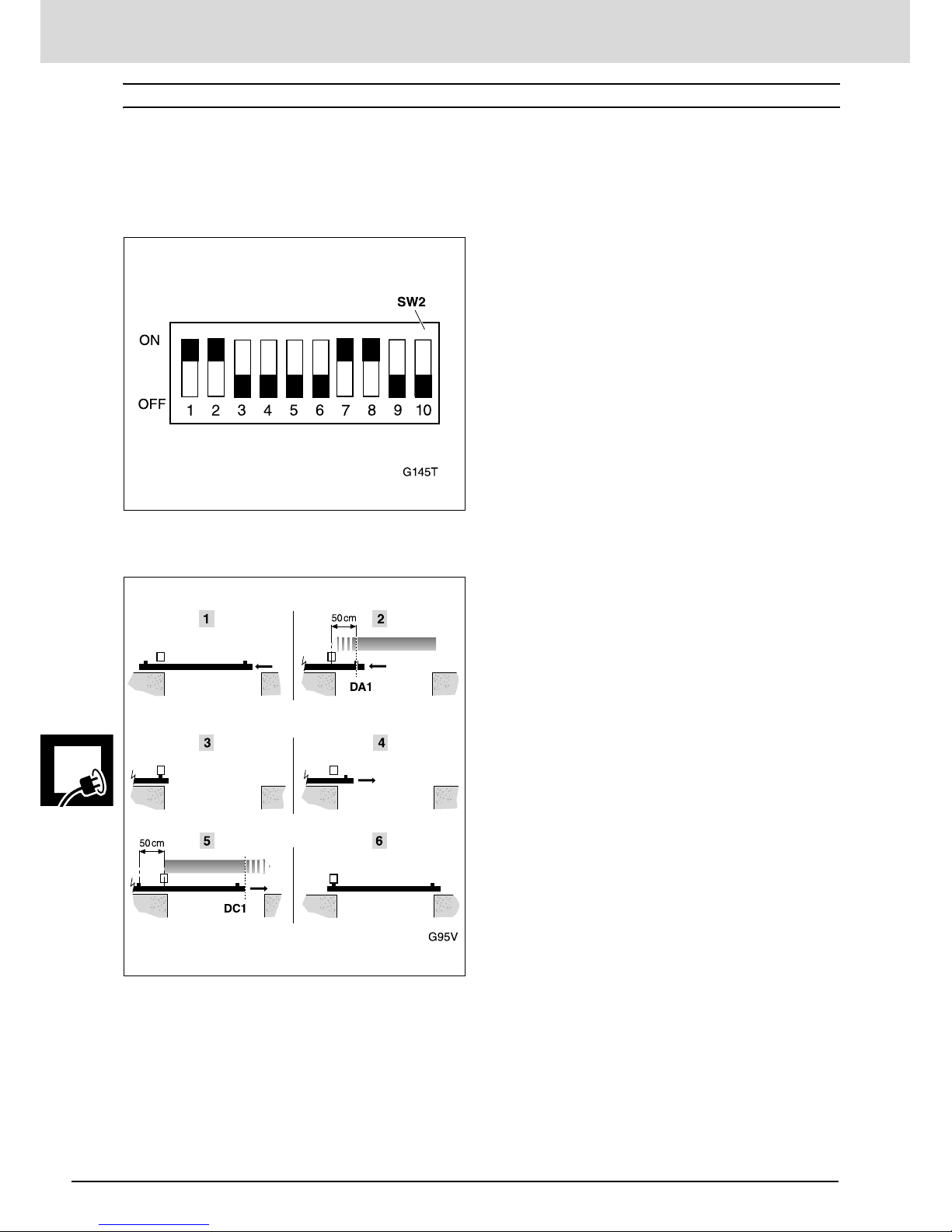

Selección de los modos y funciones del cuadro (SW)______________ 17
Ajuste de los potenciómetros _________________________________ 18
Puesta en servicio___________________________________________ 18
Mantenimiento y diagnóstico de averías 19
Mantenimiento_____________________________________________ 19
Piezas de recambio _________________________________________ 19
Diagnóstico de averías_______________________________________ 19
Desguace _________________________________________________ 20

Seguridad_95.fm - 19/12/11
2Manual de instalación
INDICACIONES GENERALES DE SEGURIDAD
1
SÍMBOLOS UTILIZADOS EN ESTE MANUAL
En este manual se utilizan símbolos para resaltar
determinados textos. Las funciones de cada símbolo se
explican a continuación:
Advertencias de seguridad que si no son
respetadas podrían dar lugar a accidentes o
lesiones.
OIndicaciones que deben respetarse para evitar
deterioros.
Procedimientos o secuencias de trabajo.
Detalles importantes que deben respetarse para
conseguir un correcto montaje y funcionamiento.
Información adicional para ayudar al instalador.
}Información referente al cuidado del medio
ambiente.
2
IMPORTANCIA DE ESTE MANUAL
Antes de realizar la instalación, lea
atentamente este manual y respete todas las
indicaciones. En caso contrario la instalación
podría quedar defectuosa y podrían producirse
accidentes y averías.
Así mismo, en este manual se proporciona valiosa
información que le ayudará a realizar la instalación
de forma más rápida.
Este manual es parte integrante del producto.
Consérvelo para futuras consultas.
3
USO PREVISTO
Este aparato ha sido diseñado para ser instalado como
parte de un sistema automático de apertura y cierre de
puertas y portones, de tipo corredera.
Este aparato no es adecuado para ser instalado
en ambientes inflamables o explosivos.
Cualquier instalación o uso distintos a los
indicados en este manual se consideran
inadecuados y por tanto peligrosos, ya que
podrían originar accidentes y averías.
Es responsabilidad del instalador realizar la
instalación conforme al uso previsto para la
misma.
4
CUALIFICACIÓN DEL INSTALADOR
La instalación debe ser realizada por un instalador profesional, que cumpla los siguientes requisitos:
• Debe ser capaz de realizar montajes
mecánicos en puertas y portones, eligiendo
y ejecutando los sistemas de fijación en
función de la superficie de montaje (metal,
madera, ladrillo, etc) y del peso y esfuerzo
del mecanismo.
• Debe ser capaz de realizar instalaciones
eléctricas sencillas cumpliendo el
reglamento de baja tensión y las normas
aplicables.
La instalación debe ser realizada teniendo en
cuenta las normas EN 13241-1 y EN 12453.
5
ELEMENTOS DE SEGURIDAD DEL AUTOMATISMO
Este aparato cumple con todas las normas de seguridad
vigentes. Sin embargo, el sistema completo, además del
accionador al que se refieren estas instrucciones, consta
de otros elementos que debe adquirir por separado.
La seguridad de la instalación completa depende de
todos los elementos que se instalen. Para una mayor
garantía de buen funcionamiento, instale sólo
componentes ERREKA.
Respete las instrucciones de todos los
elementos que coloque en la instalación.
Se recomienda instalar elementos de
seguridad.
Para más información, vea “Fig. 1 Elementos de la
instalación completa” en la página 3.

Español
Descripcion_145.fm - 19/12/11
Accionador PUMA para puertas correderas 3
DESCRIPCIÓN DEL PRODUCTO
1
ELEMENTOS DE LA INSTALACIÓN COMPLETA
Fig. 1 Elementos de la instalación completa
El funcionamiento seguro y correcto de la
instalación es responsabilidad del instalador.
Para una mayor seguridad, Erreka recomienda
instalar fotocélulas (7) y bandas de seguridad (9).
CABLEADO ELÉCTRICO:
Elemento Nº hilos x sección Longitud máxima
A: Alimentación general 3x1,5mm230m
B: Lámpara destellante 2x0,5mm220m
C: Fotocélulas (Tx / Rx) 2x0,5mm2/ 4x0,5mm230m
D: Pulsador/ llave de pared 2x0,5mm250m
E: Antena Cable coaxial 50k(RG-58/U) 5m
1Puerta
2 Cremallera
3 Accionador con cuadro de maniobra
4 Lector de llave magnética o de llave de proximidad
5 Pulsador de pared/ selector de llave
6Antena
7 Fotocélulas de seguridad en cierre
8 Imanes de final de carrera
9 Banda mecánica
10 Semáforo
11 Lámpara destellante
12 Tope de puerta (con muelle)

DESCRIPCIÓN DEL PRODUCTO
Descripcion_145.fm - 2/9/13
4Manual de instalación
2
CARACTERÍSTICAS DEL ACCIONADOR
Características generales
•Alimentación (con toma de tierra):
PUS400EC: 230Vac/ 50Hz
PUS400ECM: 125Vac/ 60Hz
•Control de recorrido mediante encoder
•Fuerza máxima regulable
•Tiempo de espera regulable en ciclo automático
•Bornas para dispositivos de seguridad de cierre
(fotocélulas o bandas mecánicas)
•Bornas para pulsador parada de emergencia (STOP)
•Conector para receptor enchufable
•Conector para tarjeta de semáforo
•Borna de 24Vac para conexión de periféricos
Características reseñables
Lámpara destellante
Durante las maniobras de apertura y cierre, la lámpara
permanece iluminada.
Al finalizar la maniobra, la lámpara se apaga. Si la
maniobra se ve interrumpida en un punto intermedio,
la lámpara se apaga.
Función preaviso de maniobra (DIP2=ON)
Esta función retarda tres segundos el inicio de las
maniobras, durante los cuales la lámpara destellante se
ilumina para avisar de que la maniobra está a punto de
comenzar.
Semáforo
Puede conectarse un semáforo si previamente se instala
la tarjeta AEPS1-001. Mediante luces de color, el
semáforo indica la conveniencia o no de atravesar la
puerta.
•Apagado: puerta cerrada
•Luz verde: puerta abierta, paso libre
•Luz roja: puerta en movimiento, paso prohibido
•Luz verde intermitente: puerta abierta a punto de
cerrarse (en modo automático)
Función paro suave (DIP 8=ON)
Función que reduce la velocidad del motor al final de la
maniobra de cierre y apertura.
Pulsador STOP (parada de emergencia)
Este cuadro de maniobra permite instalar un pulsador
de parada de emergencia (STOP). Este pulsador es del
tipo NC (normalmente cerrado). La apertura de dicho
contacto produce una parada inmediata de la puerta.
Modelo PUS400EC PUS400ECM
Los accionadores PUMA están construidos para formar
parte de un sistema de automatización de puertas
correderas.
Este accionador, con cuadro de maniobra incorporado,
dispone de función de paro suave programable que
reduce la velocidad al final de las maniobras de apertura
y cierre, con el fin de evitar impactos y rebotes en la
puerta.
Este accionador permite cumplir con los requisitos de la
norma EN 12453 sin necesidad de elementos
periféricos.
Alimentación (V/Hz) 230/50 125/60
Intensidad (A) 1,2 2,4
Potencia consumida (W) 280 280
Condensador (μF) 8 20
Grado de protección (IP) 44 44
Par máximo (Nm) 12 12
Velocidad máxima (m/min) 10 12
Bloqueo Si Si
Temperatura de servicio
(ºC) -20 / +55 -20 / +55
Factor de servicio S3 (%) 25 25
Peso (kg) 9 9
Máx. peso puerta (kg) 400 400

DESCRIPCIÓN DEL PRODUCTO
Descripcion_145.fm - 19/12/11
Accionador PUMA para puertas correderas 5
3
MODOS DE FUNCIONAMIENTO
Modo automático (DIP4=ON)
Apertura: se inicia accionando el dispositivo de marcha
(emisor, llave magnética, selector de llave, etc).
•Apertura paso a paso (DIP3=ON): si durante la
apertura se acciona el dispositivo de marcha, la
puerta se detiene. Si se acciona de nuevo, la puerta
se cierra.
•Apertura comunitaria (DIP3=OFF): durante la
apertura, el cuadro de maniobra no obedece las
ordenes del dispositivo de marcha.
Espera: la puerta permanece abierta durante el tiempo
programado.
•Modo automático opcional (sólo si DIP5=ON):si
durante la espera se acciona el dispositivo de
marcha, la puerta comienza a cerrarse.
•Modo NO automático opcional (DIP5=OFF):si
durante la espera se acciona el dispositivo de
marcha o la fotocélula, se reinicia el tiempo de
espera.
Cierre: al final del tiempo de espera se inicia la
maniobra de cierre.
Si durante el cierre se acciona el dispositivo de
marcha, la puerta se detiene, y después, invierte el
sentido del movimiento y se abre completamente.
Modo semi-automático (DIP4=OFF)
Apertura: se inicia accionando el dispositivo de marcha
(emisor, llave magnética, selector de llave, etc).
•Apertura paso a paso (DIP3=ON): si durante la
apertura se acciona el dispositivo de marcha, la
puerta se detiene. Si se acciona de nuevo, la puerta
se cierra.
•Apertura comunitaria (DIP3=OFF): durante la
apertura, el cuadro de maniobra no obedece las
ordenes del dispositivo de marcha.
Espera: la puerta permanece abierta hasta recibir una
orden de marcha.
Cierre: el proceso de cierre se inicia accionando el
dispositivo de marcha (emisor, llave magnética, selector
de llave, etc).
Si durante el cierre se acciona el dispositivo de
marcha, la puerta se detiene, y después, invierte el
sentido del movimiento y se abre completamente.
4
COMPORTAMIENTO ANTE UN OBSTÁCULO
La puerta puede detectar un obstáculo de dos formas diferentes:
A- Detección por fotocélula o banda de seguridad
Dispositivo de seguridad en cierre (SG.C)
Durante la apertura: el dispositivo de seguridad en
cierre (SG.C) no actúa.
Durante el cierre: si durante el cierre se activa el
dispositivo de seguridad en cierre (SG.C), la puerta
invierte la marcha y se abre completamente.
B- Detección directa (seguridad incorporada) (DIP7=ON)
Durante la apertura
Si durante la apertura la puerta colisiona con un
obstáculo, la puerta invierte la marcha y cierra
ligeramente, quedando en espera hasta recibir una
nueva orden de marcha.
Durante el cierre
Si durante el cierre la puerta colisiona con un obstáculo,
la puerta invierte la marcha y se abre completamente.

DESCRIPCIÓN DEL PRODUCTO
Descripcion_145.fm - 19/12/11
6Manual de instalación
5
ACCIONAMIENTO MANUAL
En caso de necesidad, la puerta puede accionarse manualmente:
Desbloqueo para accionamiento manual Bloqueo para accionamiento motorizado
6
DECLARACIÓN DE CONFORMIDAD
Erreka Automatismos declara que el accionador PUMA
ha sido elaborado para ser incorporado en una máquina
o ser ensamblado junto a otros elementos con el fin de
constituir una máquina con arreglo a la directiva 89/392
CEE y a sus sucesivas modificaciones.
El accionador PUMA permite realizar instalaciones
cumpliendo las normas EN 13241-1 y EN 12453.
El accionador PUMA cumple la normativa de seguridad
de acuerdo con las siguientes directivas y normas:
•73/23 CEE y sucesiva modificación 93/68 CEE
•89/366 CEE y sucesivas modificaciones 92/31 CEE y
93/68 CEE
•UNE-EN 60335-1
3
1Gire la tapa (1) 180º para destapar el bombillo.
2Introduzca la llave (2) y gírea en sentido horario
sin forzarla.
El bombillo saldrá algunos milímetros
empujado por un resorte.
3Gire la maneta (3) en sentido horario 270º
hasta el tope, sin forzarla al llegar al tope.
Ahora es posible accionar la puerta
manualmente.
3
1Gire la maneta (3) en sentido antihorario 270º
hasta el tope, sin forzarla al llegar al tope. Gire
la llave en sentido antihorario y extraigala.
2Empuje el bombillo (4) hacia adentro y gire la
tapa (1) para cubrirlo.
3Mueva la puerta manualmente hasta que se
bloquee el accionador.

Desembalaje_145.fm - 2/12/10
Español
Accionador PUMA para puertas correderas 7
DESEMBALAJE Y CONTENIDO
1
DESEMBALAJE
1Abra el paquete y extraiga el contenido del interior.
}Elimine el embalaje de forma respetuosa con el
medio ambiente, utilizando los contenedores de
reciclado.
No deje el embalaje al alcance de los niños ni
discapacitados porque podrían sufrir lesiones.
2Compruebe el contenido del paquete (vea figura
siguiente).
Si observa que falta alguna pieza o que hay algún
deterioro, contacte con el servicio técnico más
próximo.
2
CONTENIDO
Fig. 2 Contenido
1Accionador con cuadro de maniobra
incorporado
2Placa de anclaje (placa base)
3Placas portaimanes con imanes, tuercas y
arandelas de fijación
4Tornillos y arandelas de fijación del
accionador a la placa base
5Tornillos para nivelar el accionador
6Llaves de desbloqueo
7Manual de instrucciones

Instalacion_145.fm - 19/12/11
8Manual de instalación
INSTALACIÓN
1
HERRAMIENTAS Y MATERIALES
Juego de destornilladores
Llaves fijas 13mm
Tijeras de electricista
Lápiz de marcar
Nivel
Cinta métrica
Conductos para cables eléctricos soterrados
2
CONDICIONES Y COMPROBACIONES PREVIAS
Condiciones iniciales de la puerta
Verifique que el tamaño de la puerta está
dentro del rango permisible del accionador (ver
características técnicas del accionador).
Si la puerta a automatizar incorpora una puerta
de paso, instale un dispositivo de seguridad
que impida el funcionamiento del accionador
con la puerta de paso abierta.
Se recomienda la instalación de topes de cierre y de
apertura para evitar que, por inercia, la puerta se
pueda salir del campo de acción de los finales de
carrera.
La puerta debe poderse manejar manualmente con
toda facilidad, es decir:
•Debe estar equilibrada, para que el esfuerzo
realizado por el motor sea mínimo.
•No debe tener ningún punto duro durante todo su
recorrido.
No instalar el accionador en una puerta que no
funcione correctamente de forma manual, ya
que podrían producirse accidentes. Reparar la
puerta antes de la instalación.
Condiciones ambientales
Este aparato no es adecuado para ser instalado
en ambientes inflamables o explosivos.
Verifique que el rango de temperatura
ambiente admisible para el accionador es
adecuado a la localización.
Instalación eléctrica de alimentación
Asegúrese de que la instalación de
alimentación cumple los siguientes requisitos:
• La tensión nominal de la instalación debe
coincidir con la del cuadro de maniobra.
• La instalación debe ser capaz de soportar la
potencia consumida por todos los
dispositivos del automatismo.
• La instalación debe disponer de toma de
tierra.
• La instalación eléctrica debe cumplir el
reglamento de baja tensión.
• Los elementos de la instalación deben estar
correctamente fijados y en buen estado de
conservación.
Si la instalación eléctrica no cumple los
requisitos anteriores, hágala reparar antes de
instalar el automatismo.

Instalacion_145.fm - 19/12/11
Accionador PUMA para puertas correderas 9
INSTALACIÓN
3
INSTALACIÓN DEL ACCIONADOR
Cotas y posiciones de montaje
Procedimiento
Fijar la placa base al suelo
AB 1Coloque los conductos (1) para la instalación
eléctrica.
2Fije la placa base (2) al suelo teniendo en cuenta las
cotas de montaje.
Introduzca los pernos de anclaje en la solera
cuando el hormigón esté aún fresco.
3Nivele la placa base (2).
1Puerta
2Cremallera
3Placa base
4Piñón de accionamiento
5Accionador
6Placas portaimanes
7Imán final de carrera en apertura
8Imán final de carrera en cierre

Instalacion_145.fm - 19/12/11
INSTALACIÓN
10 Manual de instalación
Colocar el accionador
Colocar la cremallera y fijar el accionador
1Coloque el accionador (1) sobre la placa base (2) y
sujételo mediante los tornillos y arandelas (3)
suministrados.
No apriete los tornillos todavía.
2Nivele el accionador mediante los cuatro espárragos
roscados (4).
1Coloque la cremallera (1) sobre la puerta y fíjela
provisionalmente.
Consulte las instrucciones de la cremallera.
2Desbloquee el accionador mediante la maneta
(2).
3Desplace manualmente la puerta en todo su
recorrido para comprobar que el piñón (3) se
desplaza correctamente sobre la cremallera.
ODebe existir un ligero juego
(aproximadamente 1-2 mm) entre los
dientes del piñón y de la cremallera.
4Fije la cremallera definitivamente. Si fuera
necesario ajuste la altura del accionador con los
espárragos roscados (4).
5Fije el accioandor firmemente apretando los
tornillos (5).

Instalacion_145.fm - 28/5/12
Accionador PUMA para puertas correderas 11
INSTALACIÓN
Montar los finales de carrera magnéticos
4
CONEXIONES ELÉCTRICAS
Realice la instalación siguiendo el reglamento de baja tensión y las normas aplicables.
Utilice cables con sección suficiente y conecte siempre el cable de tierra.
Consulte las instrucciones del fabricante de todos los elementos que instale.
1Desplace la puerta manualmente hasta la posición
de apertura, y coloque el imán de apertura (1), con
su respectiva placa portaimanes (2).
En la posición de puerta abierta el imán (1) debe
quedar enfrentado al final de carrera magnético
(sensor efecto Hall) de apertura (3).
ODistancia entre los imanes y la carcasa del
accionador: 10 mm como máximo.
2Desplace la puerta manualmente hasta la posición
de cierre, y coloque el imán de cierre (4), con su
respectiva placa portaimanes (5).
En la posición de puerta cerrada el imán (4) debe
quedar enfrentado al final de carrera magnético
(sensor efecto Hall) de cierre (6).
ODistancia entre los imanes y la carcasa del
accionador: 10 mm como máximo.
3Bloquee el accionador mediante la maneta (7).

Instalacion_145.fm - 2/9/13
INSTALACIÓN
12 Manual de instalación
Conexionado general
Conexión de fotocélulas emisor-receptor de seguridad en cierre (SG.C)
(ST1)
COM
ST2
(ST2)
ST1
(DIP9=OFF: FCC)
(DIP9=ON: FCA)
FC1
(DIP9=OFF: FCA
(DIP9=ON: FCC)
FC2
A.T - ST1 Dispositivo de marcha para apertura total
A.P - ST2 Dispositivo de marcha para apertura
peatonal
SG.C Dispositivo de seguridad en cierre
(fotocélula o banda mecánica)
AUX Salida (24Vac, 300mA)
Salida constante para alimentar periféricos
STOP Pulsador de emergencia
DEST
Lámpara destellante (125/230Vac, máx. 60W)
A1 Motor accionador
SMF Tarjeta de semáforo AEPS1-001
FCC Final carrera magnético de cierre (sensor
efecto Hall)
FCA Final carrera magnético de apertura (sensor
efecto Hall)
SW1 Interruptor general
ANT Bornas para antena
R.E Receptor enchufable
(cerrar)
(abrir)
(ST1) (marcha)
(ST2) (peatonal)
P145X
Se recomienda instalar fotocélulas de seguridad.
1Realice las conexiones como se muestra en la figura.
OSi no conecta fotocélulas ni banda mecánica, realice un
puente eléctrico entre las bornas (2) y (4).

Programacion_145.fm - 8/5/12
Español
Accionador PUMA para puertas correderas 13
PROGRAMACIÓN Y PUESTA EN SERVICIO
1
CONEXIÓN A LA RED ELÉCTRICA Y COMPROBACIÓN DEL SENTIDO DE GIRO
El correcto funcionamiento del accionador y del
sistema completo sólo se conseguirá tras la
programación. Sin embargo, previamente a la
programación es necesario realizar las
comprobaciones que se enumeran a continuación.
Antes de realizar cualquier movimiento de la
puerta, asegúrese de que no hay ninguna
persona ni objeto en el radio de acción de la
puerta y de los mecanismos de accionamiento.
1Conecte la alimentación del cuadro de maniobra.
2Compruebe el sentido de giro del accionador
mediante los minipulsadores PUL1 (cerrar) y PUL2
(abrir).
Si el sentido de giro del accionador no es
correcto, intercambie los cables de conexión (cables
negros) en su correspondiente conector (ver
“Conexiones eléctricas” en la página 11).
Configuración de los finales de carrera (DIP9)
2
MANDOS Y CONTROLES
Los finales de carrera deben configurarse según la
posición de montaje del accionador respecto a la hoja:
•Cuando la puerta se abre hacia la derecha (detalle
A), coloque DIP9 en ON.
•Cuando se abre hacia la izquierda (detalle B),
coloque DIP9 en OFF.
Para comprobar la configuración, realice lo siguiente:
•Pase un imán por FCC: debe encenderse DL6.
•Pase un imán por FCA: debe encenderse DL7.
DL6 DL6
SW1 Interruptor general
SW2 DIPs de programación
MARCHA Minipulsador marcha total
PEATONAL Minipulsador marcha peatonal
CERRAR Minipulsador cerrar
ABRIR Minipulsador abrir
T.ESPERA Regulación tiempo de espera (0-90 seg)
(sólo es funcional en modo automático)
R.PAR Regulación de par
(marcha)
(peatonal)
(cerrar)
(abrir)
(T. Espera)
(R. Par)

Programacion_145.fm - 19/12/11
PROGRAMACIÓN Y PUESTA EN SERVICIO
14 Manual de instalación
Funciones de SW2
Funciones durante la grabación
(DIP1=ON)
DIP2=ON: grabación del recorrido total (ver pág. 16)
DIP3=ON: grabación del recorrido peatonal (ver
pág. 17)
DIP4=ON: grabación del código de radio apertura total
(ver pág. 15)
DIP6=ON: grabación del código de radio apertura
peatonal (ver pág. 15)
Funciones durante el uso (DIP1=OFF)
DIP2: preaviso de maniobra
DIP2=ON: la lámpara destellante se ilumina y la
maniobra comienza tras un preaviso de 3 segundos.
DIP2=OFF: la lámpara destellante se ilumina y la
maniobra comienza inmediatamente.
DIP3: apertura paso a paso o comunitaria
 DIP3=ON: apertura paso a paso (durante la
apertura el cuadro obedece las ordenes de marcha).
DIP3=OFF: apertura comunitaria (durante la
apertura el cuadro no obedece las ordenes de
marcha).
DIP4: modo de cierre automático o semi-
automático (en marcha total y peatonal)
DIP4=ON: modo automático (la puerta se
cierra automáticamente transcurrido el tiempo de
espera, que se ajusta mediante T.E.).
DIP4=OFF: modo semi-automático (la puerta
solo se cierra al recibir la orden de marcha).
DIP5: modo automático opcional (sólo si DIP4=ON)
DIP5=ON: durante la espera, la puerta obedece
las órdenes de marcha (puede ser cerrada antes de
terminar el tiempo de espera).
DIP5=OFF: la puerta no puede ser cerrada hasta
que finalice el tiempo de espera.
DIP6: sin función
Colocar en OFF
DIP7: habilitación de encoder
DIP7=ON: encoder habilitado
DIP7=OFF: encoder deshabilitado
DIP8: función paro suave
DIP8=ON: la puerta disminuye su velocidad
antes de llegar al tope.
DIP8=OFF: la puerta llega hasta el tope a
velocidad rápida.
DIP9: configuración de los finales de carrera
DIP9=ON: puerta que se abre hacia la derecha
DIP9=OFF: puerta que se abre hacia la izquierda
DIP10: tipo de deceleración (sólo si DIP8=ON)
DIP10=ON: deceleración progresiva (rampa de
deceleración 1,5 seg.)
DIP10=OFF: Deceleración repentina

Programacion_145.fm - 19/12/11
PROGRAMACIÓN Y PUESTA EN SERVICIO
Accionador PUMA para puertas correderas 15
3
GRABACIÓN DEL CÓDIGO DE RADIO (SÓLO PARA RSD)
Si utiliza el receptor enchufable ERREKA RSD (receptor sin decodificador, código trinario, 433Mhz), puede grabar
el código de radio en el propio cuadro de maniobra, tal como se explica a continuación. En los demás casos, siga
las instrucciones del receptor enchufable que utilice.
La grabación de la radio en apertura total y peatonal son independientes. Pueden utilizarse incluso emisores
distintos con códigos diferentes.
Grabación del código para la apertura total
Grabación del código para la apertura peatonal
1Conecte la alimentación del cuadro (SW1 en ON).
2Cierre la hoja de la puerta, pulsando PUL1.
3Coloque DIP1 y DIP 4 en “ON”; DIP2, DIP3, DIP5 y
DIP6 en “OFF”.
Se ilumina DL3.
4Seleccione en el emisor el código deseado.
5Pulse el canal a utilizar para la apertura total.
Si la grabación se ha realizado correctamente,
DL2 se ilumina de forma intermitente.
6Coloque DIP1 y DIP4 en “OFF” (DL2 y DL3 se
apagarán).
7Desconecte y conecte de nuevo la alimentación del
cuadro.
1Conecte la alimentación del cuadro (SW1 en ON).
2Cierre la hoja de la puerta, pulsando PUL1.
3Coloque DIP1 y DIP 6 en “ON”; DIP2, DIP3, DIP4 y
DIP5 en “OFF”.
Se ilumina DL3.
4Seleccione en el emisor el código deseado.
5Pulse el canal a utilizar para la apertura peatonal .
Si la grabación se ha realizado correctamente,
DL2 se ilumina de forma intermitente.
6Coloque DIP1 y DIP6 en “OFF” (DL2 y DL3 se
apagarán).
7Desconecte y conecte de nuevo la alimentación del
cuadro.

Programacion_145.fm - 19/12/11
PROGRAMACIÓN Y PUESTA EN SERVICIO
16 Manual de instalación
4
GRABACIÓN DEL RECORRIDO TOTAL
La grabación del recorrido de la puerta se realiza
mediante el emisor, el minipulsador ST1 o el
dispositivo de marcha total (A.T.).
Antes de comenzar la grabación, asegúrese de
que no hay ninguna persona, animal ni objeto
en el radio de acción de la puerta ni del
mecanismo.
Iniciar el modo de grabación
Grabar los puntos de inicio del paro suave
Finalizar el modo de grabación
Quedan memorizados los recorridos de la hoja
en apertura y cierre total.
También quedan memorizadas las posiciones en
las que la hoja comienza a decelerar, tanto en
apertura como en cierre.
1Coloque DIP1 y DIP2 en “OFF”.
DL3 quedará apagado.
1Asegúrese de que DIP9 está correctamente
configurado (vea “Configuración de los finales de
carrera (DIP9)” en la página 13).
2Cierre la puerta, pulsando PUL1.
3Coloque DIP7 en “ON” para activar el encoder.
Si no se activa el encoder (DIP7=OFF), se
memorizarán tiempos de funcionamiento.
4Coloque DIP8 en “ON” (paro suave).
5Coloque DIP1 y DIP2 en “ON”; DIP3, DIP4, DIP5 y
DIP6 en “OFF”.
DL3 se ilumina indicando que se encuentra en
modo grabación.
1 Iniciar la apertura de la puerta: pulse ST1;
comienza a abrirse la hoja.
2 Iniciar el paro suave en apertura: pulse ST1 (o
A.T. o el emisor) cuando el imán del final de carrera
en apertura se encuentre aproximadamente a 50 cm
del final de recorrido, para el comienzo del paro
suave (DA1).
3 Esperar a que la puerta se detenga debido a la
actuación del final de carrera en apertura.
4 Iniciar el cierre de la puerta: pulse ST1; comienza
a cerrarse la hoja.
5 Iniciar el paro suave en cierre: pulse ST1 (o A.T. o
el emisor) cuando el imán del final de carrera en
cierre se encuentre aproximadamente a 50 cm del
final de recorrido, para el comienzo del paro suave
(DC1).
6 Esperar a que la puerta se detenga debido a la
actuación del final de carrera en cierre.
