Erreka DINGO User manual

ACCIONADOR PARA PUERTAS CORREDERA
MANUAL DEL INSTALADOR
ACTIONNEUR POUR PORTAILS COULISSANTS
MANUEL DE L'INSTALLATEUR
OPERATOR FOR SLIDING GATES
INSTALLATION GUIDE
ACCIONADOR PARA PORTAS CORREDIÇAS
MANUAL DO INSTALADOR
ANTRIEB FÜR SCHIEBETORE
INSTALLATEUR-BEDIENUNGSANLEITUNG
www.erreka-automation.com
DINGO

DINGO_TOC.fm - 16/3/16
DINGO i
DINGO
Español
Indicaciones generales de seguridad 2
Descripción del producto 3
Desembalaje y contenido 8
Instalación 9
Puesta en servicio y programación 14
Mantenimiento y diagnóstico de averías 19
Français
Indications générales de sécurité 22
Description du produit 23
Déballage et contenu 28
Installation 29
Mise en marche et programmation 34
Maintenance et diagnostic de pannes 39
English
General safety instructions 42
Description of the product 43
Unpacking and content 48
Installation 49
Start up and programming 54
Maintenance and troubleshooting 59

DINGO_TOC.fm - 16/3/16
DINGO
ii DINGO
Português
Indicações gerais de segurança 62
Descrição do produto 63
Desembalamento e conteúdo 68
Instalação 69
Colocação em funcionamento e programação 74
Manutenção e diagnóstico de avarias 79
Deutsch
Allgemeine Sicherheitshinweise 82
Produktbeschreibung 83
Auspacken und Lieferumfang 88
Montage 89
Inbetriebnahme und Programmierung 94
Wartung und Fehlersuche 99

Español
DINGO_TOC.fm - 16/2/16
Accionador DINGO para puertas corredera 1
ÍNDICE
Indicaciones generales de seguridad 2
Símbolos utilizados en este manual _____________________________ 2
Importancia de este manual ___________________________________ 2
Uso previsto ________________________________________________ 2
Cualificación del instalador ____________________________________ 2
Elementos de seguridad del automatismo _______________________ 2
Descripción del producto 3
Elementos de la instalación completa ___________________________ 3
Características del accionador _________________________________ 4
Partes del accionador_________________________________________ 5
Modos de funcionamiento ____________________________________ 6
Comportamiento ante un obstáculo ____________________________ 6

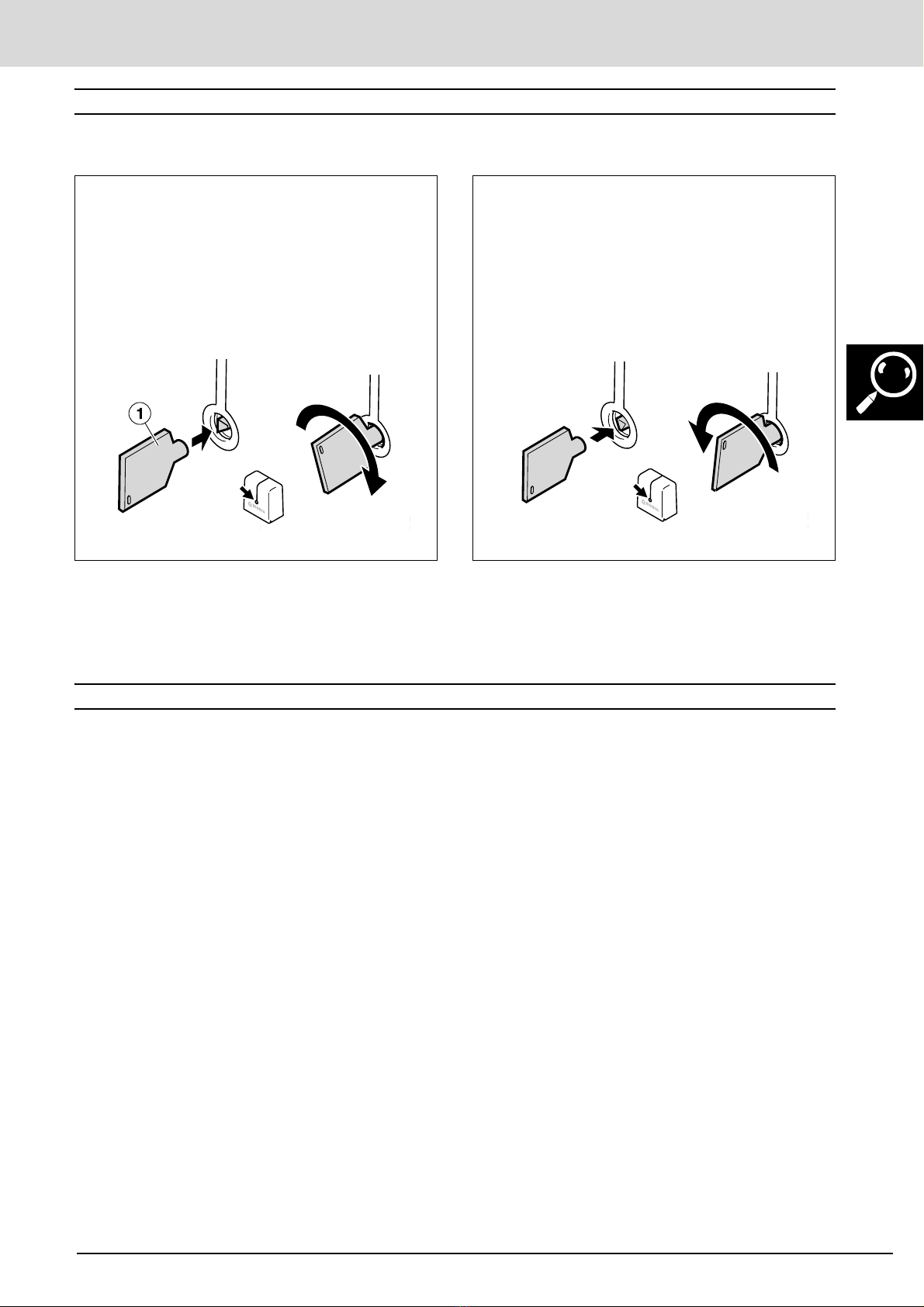

Accionamiento manual _______________________________________ 7
Declaración de conformidad___________________________________ 7
Desembalaje y contenido 8
Desembalaje ________________________________________________ 8

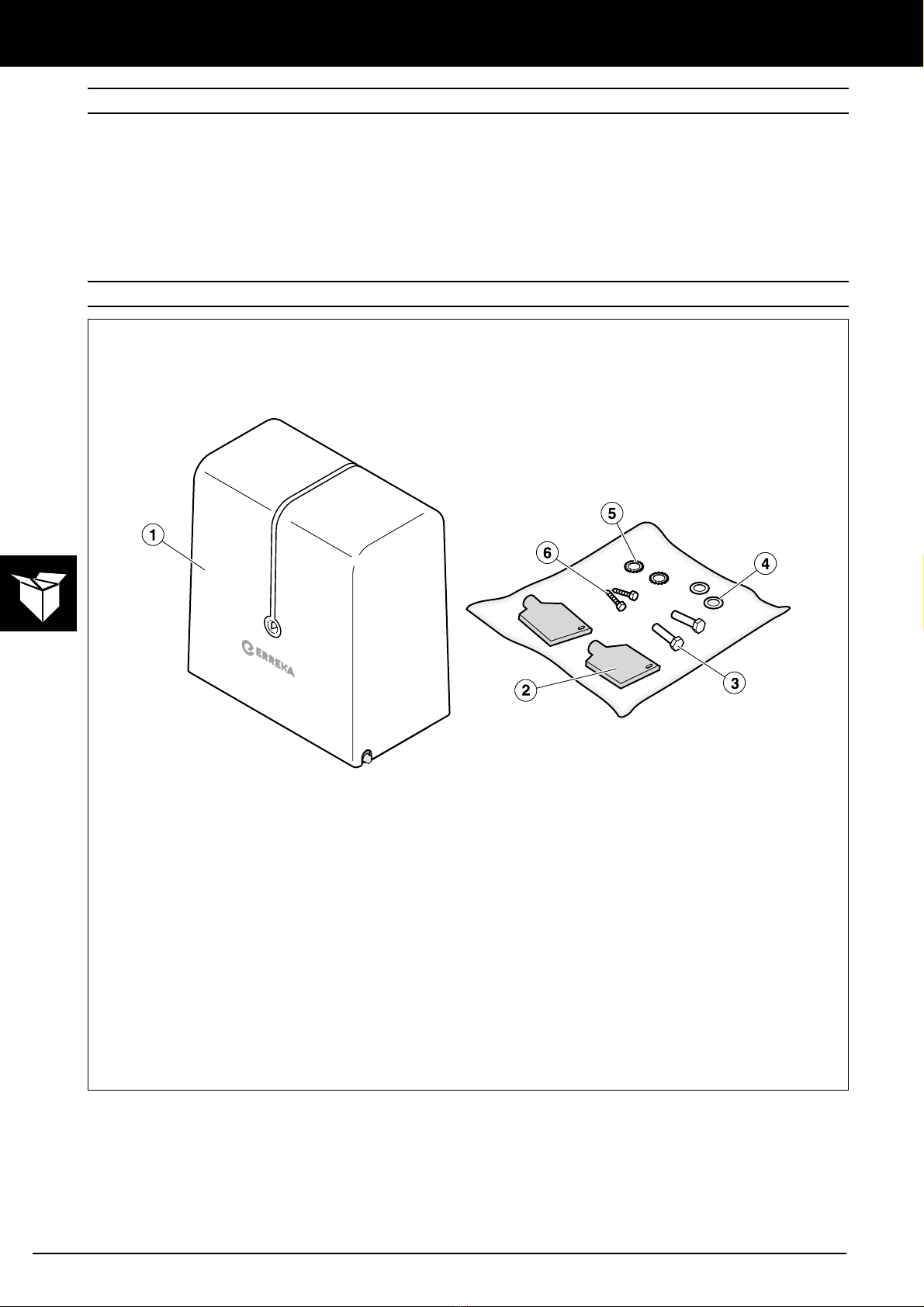

Contenido__________________________________________________ 8
Instalación 9
Herramientas y materiales_____________________________________ 9
Condiciones y comprobaciones previas __________________________ 9
Instalación del accionador____________________________________ 10

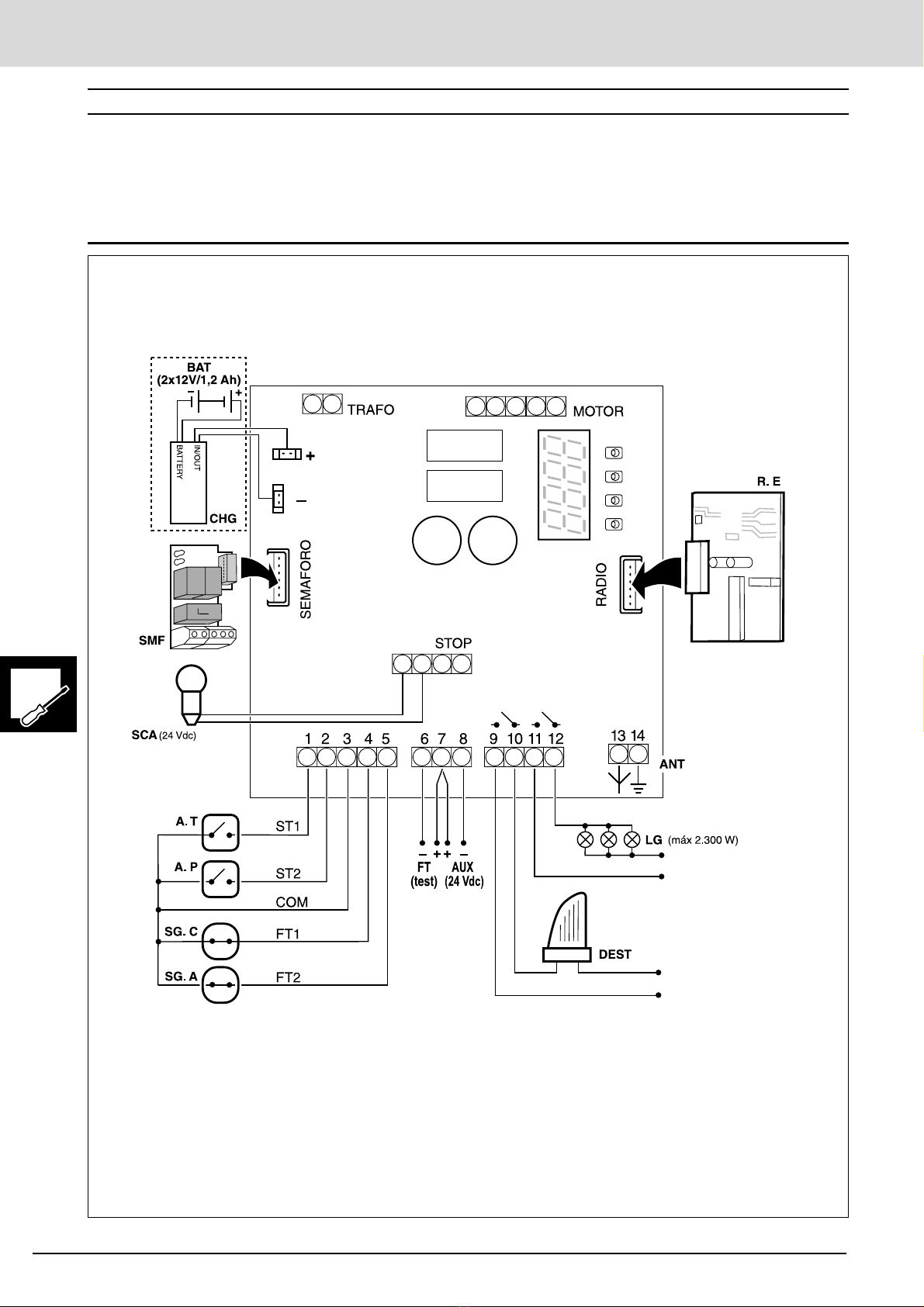

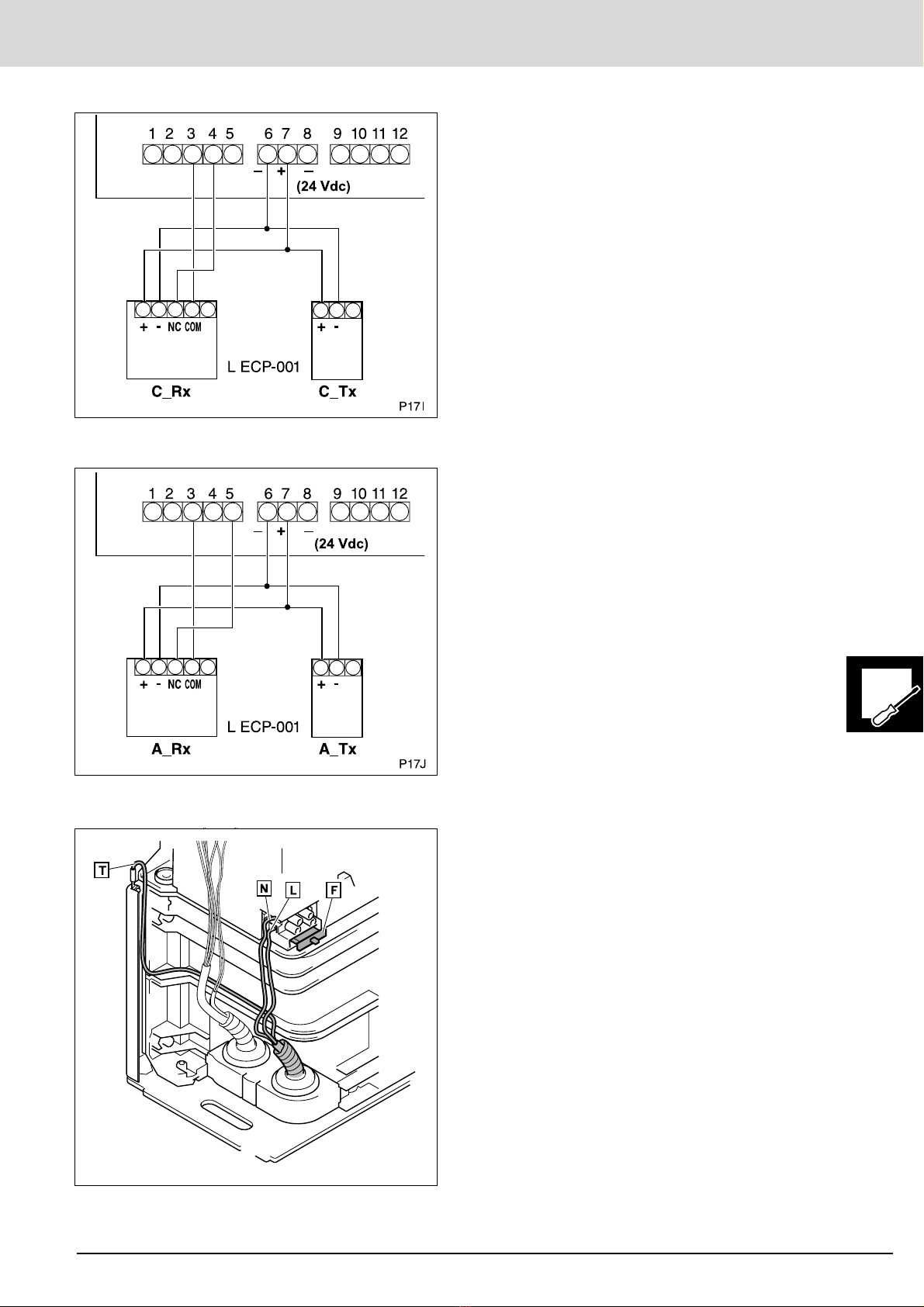

Conexiones eléctricas _______________________________________ 12
Puesta en marcha y programación 14
Conexión a la red eléctrica ___________________________________ 14

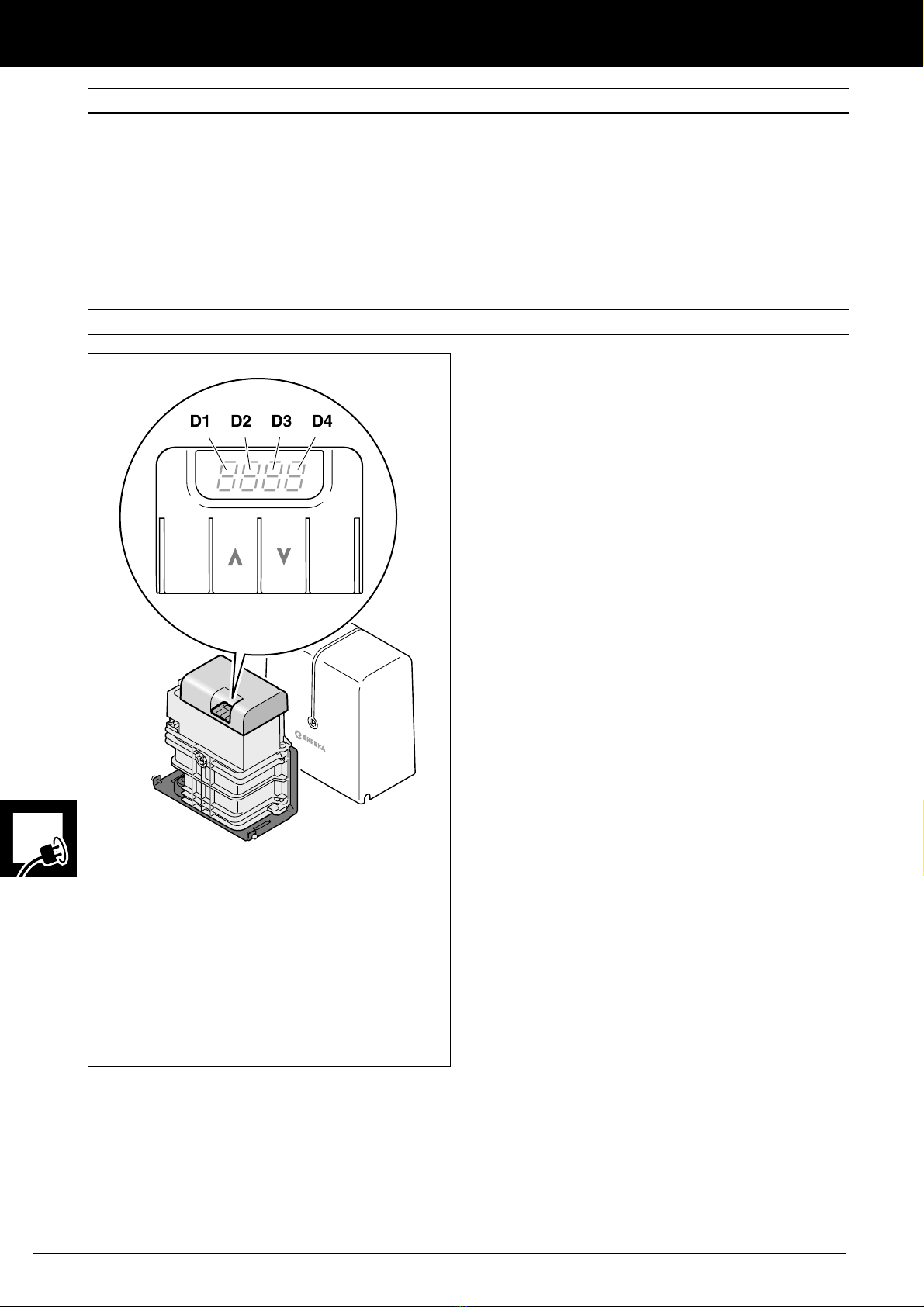

Display____________________________________________________ 14
Secuencia de programación __________________________________ 15
Comprobación de la fuerza del impacto ________________________ 18
Comprobaciones finales _____________________________________ 18
Mantenimiento y diagnóstico de averías 19
Mantenimiento_____________________________________________ 19
Contador de maniobras _____________________________________ 19
Diagnóstico de averías_______________________________________ 20
Desguace _________________________________________________ 20

Seguridad_V.00.fm - 16/2/16
2Manual de instalación
INDICACIONES GENERALES DE SEGURIDAD
1
SÍMBOLOS UTILIZADOS EN ESTE MANUAL
En este manual se utilizan símbolos para resaltar
determinados textos. Las funciones de cada símbolo se
explican a continuación:
Advertencias de seguridad que si no son
respetadas podrían dar lugar a accidentes o
lesiones.
OIndicaciones que deben respetarse para evitar
deterioros.
Procedimientos o secuencias de trabajo.
Detalles importantes que deben respetarse para
conseguir un correcto montaje y funcionamiento.
Información adicional para ayudar al instalador.
}Información referente al cuidado del medio
ambiente.
2
IMPORTANCIA DE ESTE MANUAL
Antes de realizar la instalación, lea
atentamente este manual y respete todas las
indicaciones. En caso contrario la instalación
podría quedar defectuosa y podrían producirse
accidentes y averías.
Así mismo, en este manual se proporciona valiosa
información que le ayudará a realizar la instalación
de forma más rápida.
Este manual es parte integrante del producto.
Consérvelo para futuras consultas.
3
USO PREVISTO
Este aparato ha sido diseñado para ser instalado como
parte de un sistema automático de apertura y cierre de
puertas y portones, de tipo corredera.
Este aparato no es adecuado para ser instalado
en ambientes inflamables o explosivos.
Cualquier instalación o uso distintos a los
indicados en este manual se consideran
inadecuados y por tanto peligrosos, ya que
podrían originar accidentes y averías.
Es responsabilidad del instalador realizar la
instalación conforme al uso previsto para la
misma.
4
CUALIFICACIÓN DEL INSTALADOR
La instalación debe ser realizada por un instalador profesional, que cumpla los siguientes requisitos:
• Debe ser capaz de realizar montajes
mecánicos en puertas y portones, eligiendo
y ejecutando los sistemas de fijación en
función de la superficie de montaje (metal,
madera, ladrillo, etc) y del peso y esfuerzo
del mecanismo.
• Debe ser capaz de realizar instalaciones
eléctricas sencillas cumpliendo el
reglamento de baja tensión y las normas
aplicables.
La instalación debe ser realizada teniendo en
cuenta las normas EN 13241-1 y EN 12453.
5
ELEMENTOS DE SEGURIDAD DEL AUTOMATISMO
Este aparato cumple con todas las normas de seguridad
vigentes. Sin embargo, el sistema completo, además del
accionador al que se refieren estas instrucciones, consta
de otros elementos que debe adquirir por separado.
La seguridad de la instalación completa depende de
todos los elementos que se instalen. Para una mayor
garantía de buen funcionamiento, instale sólo
componentes ERREKA.
Respete las instrucciones de todos los
elementos que coloque en la instalación.
Se recomienda instalar elementos de
seguridad.
Para más información, vea “Fig. 1 Elementos de la
instalación completa” en la página 3.

Español
Descripcion_V.00.fm - 16/2/16
Accionador DINGO para puertas corredera 3
DESCRIPCIÓN DEL PRODUCTO
1
ELEMENTOS DE LA INSTALACIÓN COMPLETA
Fig. 1 Elementos de la instalación completa
El funcionamiento seguro y correcto de la
instalación es responsabilidad del instalador.
Para una mayor seguridad, Erreka recomienda
instalar fotocélulas (9) y bandas de seguridad (10).
E275A
CABLEADO ELÉCTRICO:
Elemento Nº hilos x sección Longitud máxima
A: Alimentación general 3x1,5mm230m
B: Lámpara destellante 2x0,5mm220m
C: Fotocélulas (Tx / Rx) 2x0,5mm2/ 4x0,5mm230m
D: Pulsador/ llave de pared 2x0,5mm250m
E: Antena Cable apantallado 5m
1Puerta
2Cremallera
3Carril inferior y ruedas guía
4Guía superior
5Accionador con cuadro de maniobra
6Lector de llave magnética o de llave de proximidad
7Pulsador de pared/ selector de llave
8Fotocélulas
9Banda mecánica
10 Placa identificativa
11 Semáforo
12 Lámpara destellante con antena
13 Tope de puerta

DESCRIPCIÓN DEL PRODUCTO
Descripcion_V.00.fm - 16/2/16
4Manual de instalación
2
CARACTERÍSTICAS DEL ACCIONADOR
Los accionadores DINGO están construidos para formar
parte de un sistema de automatización de puertas
correderas.
Este accionador, con cuadro de maniobra incorporado,
dispone de función de paro suave que reduce la
velocidad al final de las maniobras de apertura y cierre,
con el fin de evitar impactos y rebotes en la puerta.
Este accionador permite cumplir con los requisitos de la
norma EN 12453 sin necesidad de elementos
periféricos.
Características generales
•DNS424E: alimentación 230Vac, 50Hz con toma de
tierra
•DNS424EM: alimentación 125Vac, 60Hz con toma
de tierra
•Control de recorrido mediante encoder
•Altura de piñón variable
•Velocidad regulable
•Fuerza máxima regulable
•Tiempo de espera regulable en ciclo automático
•Bornas para dispositivos de seguridad de apertura y
cierre (fotocélulas o bandas de seguridad)
•Conector para receptor enchufable
•Conector para tarjeta de semáforo (AEPS1-001)
•Borna de 24Vdc para conexión de periféricos
•Entrada para batería de emergencia
Características reseñables
Autotesteo de fotocélulas (programable)
Antes de comenzar cada maniobra, el cuadro testea las
fotocélulas. En caso de detectar fallo, la maniobra no se
realiza.
Luz de garaje (programable)
El tiempo de la luz de garaje puede programarse entre
3 y 240 segundos. El tiempo empieza a contar cuando
comienza la maniobra.
Lámpara destellante
Durante las maniobras de apertura y cierre, la lámpara
permanece iluminada.
Al finalizar la maniobra, la lámpara se apaga. Si la
maniobra se ve interrumpida en un punto intermedio,
la lámpara se apaga.
Función preaviso de maniobra (programable)
Esta función retarda tres segundos el inicio de las
maniobras, durante los cuales la lámpara destellante se
ilumina para avisar de que la maniobra está a punto de
comenzar.
Semáforo
Puede conectarse un semáforo si previamente se instala
la tarjeta AEPS1-001. Mediante luces de color, el
semáforo indica la conveniencia o no de atravesar la
puerta.
•Apagado: puerta cerrada
•Luz verde: puerta abierta, paso libre
•Luz roja: puerta en movimiento, paso prohibido
•Luz verde intermitente: puerta abierta a punto de
cerrarse (en modo automático)
Lámpara SCA
Puede conectarse una lámpara SCA de 24V.
•Cuando la puerta está cerrada, la lámpara
permanece apagada.
•Cuando la puerta está abierta, la lámpara SCA
permanece iluminada de forma fija.
•Durante la apertura, la lámpara SCA se ilumina de
forma intermitente con una cadencia de un
segundo.
•Durante el cierre, la lámpara SCA se ilumina de
forma intermitente con una cadencia de medio
segundo.
Función paro suave (programable)
Función que reduce la velocidad del motor al final de la
maniobra de cierre y apertura.
Batería 24Vdc (bA)
Es posible conectar una batería para que el accionador
siga funcionando en caso de fallo en la tensión de la red
eléctrica. La batería se recargará cuando se reestablezca
la tensión de red.
Reset (rS)
Reset es la búsqueda de la posición de puerta cerrada a
velocidad lenta. El display muestra rS.
El accionador realiza un reset en los siguientes casos:
•Cuando retorna la alimentación eléctrica tras un
corte, y se activa algún dispositivo de marcha
•Cuando se desbloquea el accionador para
funcionamiento manual y se bloquea de nuevo
•Cuando la puerta colisiona con un obstáculo tres
veces seguidas

DESCRIPCIÓN DEL PRODUCTO
Descripcion_V.00.fm - 16/2/16
Accionador DINGO para puertas corredera 5
Características técnicas del accionador
3
PARTES DEL ACCIONADOR
Modelo DNS424E DNS424EM
Alimentación (V/Hz) 230/50 125/60
Potencia consumida (W) 250
Tensión motor (Vdc) 24
Grado de protección (IP) 44
Par máximo (Nm) 15
Temperatura de servicio (ºC) -20/ +60
Peso (kg) 6
Máx. peso puerta 400
Uso 40 ciclos/hora
Velocidad máxima (m/min) 15
M275D
1Tapa superior
2Tapa de circuito
3Display y botones de programación
4Regleta de conexión a la red
5Fusible general
6Desbloqueo (para accionamiento manual)
Para más información sobre las indicaciones del
display, consulte “Display” en la página 14.
Para más información sobre los botones de
programación, consulte “Secuencia de
programación” en la página 15.

DESCRIPCIÓN DEL PRODUCTO
Descripcion_V.00.fm - 16/2/16
6Manual de instalación
4
MODOS DE FUNCIONAMIENTO
Modo Automático (F101)
Apertura: se inicia accionando el dispositivo de marcha
(emisor, llave magnética, selector de llave, etc).
•Apertura Comunitaria: durante la apertura, el
cuadro de maniobra no obedece las ordenes del
dispositivo de marcha (configurable en el menú de
opciones avanzadas, ver “Programación de las
Funciones Avanzadas (D1= “A”)” en la página 17).
Espera: la puerta permanece abierta durante el tiempo
programado.
•Si durante la espera se acciona el dispositivo de
marcha o las fotocélulas, se reinicia el tiempo de
espera, (configurable en el menú de opciones
avanzadas, ver “Programación de las Funciones
Avanzadas (D1= “A”)” en la página 17.
Cierre: al final del tiempo de espera se inicia
automáticamente la maniobra de cierre.
Si durante el cierre se acciona el dispositivo de
marcha, la puerta invierte el sentido de la marcha y
se abre completamente.
Modo Semi-automático (F102)
Apertura: se inicia accionando el dispositivo de marcha
(emisor, llave magnética, selector de llave, etc).
•Apertura Paso a Paso: si durante la apertura se
acciona el dispositivo de marcha, la puerta se
detiene (programable en el menú de opciones
avanzadas, ver “Programación de las Funciones
Avanzadas (D1= “A”)” en la página 17).
El display indica situación de pausa PA.
Si se acciona de nuevo el dispositivo de marcha, la
puerta se cierra.
Espera: la puerta permanece abierta indefinidamente
hasta que se accione el dispositivo de marcha.
Cierre: el proceso de cierre se inicia accionando el
dispositivo de marcha.
Si durante el cierre se activa el dispositivo de
marcha, el accionador invierte el movimiento y abre
la puerta.
5
COMPORTAMIENTO ANTE UN OBSTÁCULO
La puerta puede detectar un obstáculo de dos formas diferentes:
A- Detección por fotocélula o banda de seguridad
Dispositivo de seguridad en apertura (SG.A)
Durante la apertura: si durante la apertura se activa el
dispositivo de seguridad en apertura (SG.A), la puerta
invierte la marcha y cierra ligeramente. La puerta queda
en espera hasta recibir una orden de marcha y el display
muestra PAC4.
Durante el cierre: si durante el cierre se activa el
dispositivo de seguridad en apertura (SG.A), la puerta
continúa cerrándose.
Dispositivo de seguridad en cierre (SG.C)
Durante la apertura: si durante la apertura se activa el
dispositivo de seguridad en cierre (SG.C), la puerta
continúa abriéndose.
Durante el cierre: si durante el cierre se activa el
dispositivo de seguridad en cierre (SG.C), la puerta
invierte la marcha y se abre completamente. El display
muestra OPC5.
B- Detección directa (seguridad incorporada)
Durante la apertura
Si durante la apertura la puerta colisiona con un
obstáculo, la puerta invierte el sentido de la marcha y
cierra ligeramente. La puerta queda en espera hasta
recibir una orden de marcha y el display muestra PAF1
ó PAE1. Accionando el dispositivo de marcha, la puerta
se cierra.
Durante el cierre
Si durante el cierre la puerta colisiona con un obstáculo,
la puerta invierte la marcha y se abre completamente. El
display muestra OPF1 ó OPE1.

DESCRIPCIÓN DEL PRODUCTO
Descripcion_V.00.fm - 16/2/16
Accionador DINGO para puertas corredera 7
6
ACCIONAMIENTO MANUAL
En caso de necesidad, la puerta puede accionarse manualmente:
Desbloqueo para accionamiento manual Bloqueo para accionamiento motorizado
7
DECLARACIÓN DE CONFORMIDAD
Erreka Automatismos declara que el accionador DINGO
ha sido elaborado para ser incorporado en una máquina
o ser ensamblado junto a otros elementos con el fin de
constituir una máquina con arreglo a la directiva 2006/
42/CE.
El accionador DINGO permite realizar instalaciones
cumpliendo las normas EN 13241-1 y EN 12453,
siempre y cuando se instalecorrecta y adecuadamente.
Es responsabilidad delinstalador realizar la instalación
de forma apropiada.
El accionador DINGO cumple la normativa de seguridad
de acuerdo con las siguientes directivas y normas:
•2006/95/CE (materiales para baja tensión)
•2004/108/CE (compatibilidad electromagnética)
•UNE-EN 60335-1
3
180º
D259A
1Introduzca la llave (1) y gírela 180º sin forzarla,
en sentido horario:
El piñón de accionamiento de la cremallera
descenderá de su posición de
funcionamiento, liberando la cremallera.
3
180º
D259B
1Introduzca la llave y gírela 180º en sentido anti-
horario, hasta el tope.
El piñón retornará a su posición de trabajo,
en contacto con la cremallera.
2Active un dispositivo de marcha, para que la
puerta realice el “reset”.

Desembalaje_V.00.fm - 16/2/16
8Manual de instalación
DESEMBALAJE Y CONTENIDO
1
DESEMBALAJE
1Abra el paquete y extraiga el contenido del interior.
}Elimine el embalaje de forma respetuosa con el
medio ambiente, utilizando los contenedores de
reciclado.
No deje el embalaje al alcance de los niños ni
discapacitados porque podrían sufrir lesiones.
2Compruebe el contenido del paquete (vea figura
siguiente).
Si observa que falta alguna pieza o que hay algún
deterioro, contacte con el servicio técnico más
próximo.
2
CONTENIDO
Fig. 1 Contenido
I275A
1Accionador con cuadro de maniobra incorporado
2Llaves de desbloqueo (dos)
3Tornillos de amarre (dos)
4Arandelas planas (dos)
5Arandelas estriadas (dos)
6Tornillos de la tapa (dos)

Instalacion_V.00.fm - 16/2/16
Español
Accionador DINGO para puertas corredera 9
INSTALACIÓN
1
HERRAMIENTAS Y MATERIALES
Juego de destornilladores
Llave fija 17mm
Llave allen 4mm
Lápiz de marcar
Nivel
Cinta métrica
Conductos para cables eléctricos soterrados
2
CONDICIONES Y COMPROBACIONES PREVIAS
Condiciones iniciales de la puerta
Verifique que el tamaño de la puerta está
dentro del rango permisible del accionador (ver
características técnicas del accionador).
Si la puerta a automatizar incorpora una puerta
de paso, instale un dispositivo de seguridad
que impida el funcionamiento del accionador
con la puerta de paso abierta.
La puerta debe estar provista de tope de cierre y de
apertura.
La puerta debe poderse manejar manualmente con
toda facilidad, es decir:
•Debe estar equilibrada, para que el esfuerzo
realizado por el motor sea mínimo.
•No debe tener ningún punto duro durante todo su
recorrido.
No instalar el accionador en una puerta que no
funcione correctamente de forma manual, ya
que podrían producirse accidentes. Reparar la
puerta antes de la instalación.
Condiciones ambientales
Este aparato no es adecuado para ser instalado
en ambientes inflamables o explosivos.
Verifique que el rango de temperatura
ambiente admisible para el accionador es
adecuado a la localización.
Instalación eléctrica de alimentación
Asegúrese de que la instalación de
alimentación cumple los siguientes requisitos:
• La tensión nominal de la instalación debe
coincidir con la del cuadro de maniobra.
• La instalación debe ser capaz de soportar la
potencia consumida por todos los
dispositivos del automatismo.
• La instalación debe disponer de toma de
tierra.
• La instalación eléctrica debe cumplir el
reglamento de baja tensión.
• Los elementos de la instalación deben estar
correctamente fijados y en buen estado de
conservación.
Si la instalación eléctrica no cumple los
requisitos anteriores, hágala reparar antes de
instalar el automatismo.

Instalacion_V.00.fm - 16/2/16
INSTALACIÓN
10 Manual de instalación
3
INSTALACIÓN DEL ACCIONADOR
Procedimiento
Preparar la superficie de colocación
Colocar la cremallera en la puerta
C259A
85mm
75mm
95mm
210mm
36mm
Cotas y posiciones de montaje
La cremallera se instala a una altura
comprendida entre 75mm y 95mm. Se
recomienda hacerlo a 90mm.
Los agujeros de fijación en el suelo se
realizan a una distancia de 85mm
respecto a la cremallera.
AB
1Coloque los conductos (1) para la instalación
eléctrica.
2Prepare los agujeros (2) para el anclaje de los
tornillos, respetando las cotas de instalación.
P275A
ASuperficie de fijación de la cremallera
BSuperficie de colocación del accionador
AB
1Fije la cremallera en la puerta a una altura
comprendida entre 75 mm y 95 mm.
Se recomienda hacerlo a 90 mm.
40
P275B

Instalacion_V.00.fm - 16/2/16
Accionador DINGO para puertas corredera 11
INSTALACIÓN
Fijar el accionador
Comprobar la instalación
Colocar la tapa
AB 1Coloque el accionador desbloqueado y sin la tapa
exterior.
2Ajuste el accionador a la distancia precisa de la
cremallera, según las flechas.
3Coloque los tornillos de fijación (A), con sus
respectivas arandelas y apriételos.
4Apriete los tornillos antigiro (B), sin forzar el apriete.
5Realice el conexionado eléctrico, como se muestra
en “Conexiones eléctricas” en la página 12.
P275C
AB
1Bloquee el accionador.
2Tras realizar las conexiones eléctricas, compruebe
que la cremallera está bien colocada, haciendo
funcionar el accionador: seleccione el parámetro
C101 y utilice los pulsadores
^
y vpara abrir y cerrar
la puerta.
3En caso de observar anomalías, soluciónelas antes
de realizar la programación.
P275D
AB
1Tras finalizar la instalación y programación, coloque
la tapa, para proteger el accionador de la
intemperie.
P275E

Instalacion_V.00.fm - 27/10/17
INSTALACIÓN
12 Manual de instalación
4
CONEXIONES ELÉCTRICAS
Realice la instalación siguiendo el reglamento de baja tensión y las normas aplicables.
Utilice cables con sección suficiente y conecte siempre el cable de tierra.
Consulte las instrucciones del fabricante de todos los elementos que instale.
Conexionado general
P275F
ADN1
ADN1 Kit cargador (CHG) + baterías (2x 12V/ 1,2Ah)
BAT Baterías
SMF Tarjeta de semáforo AEPS1-001
SCA Lámpara SCA (24 Vdc)
A.T Dispositivo de marcha para apertura total
A.P Dispositivo de marcha para apertura peatonal
SG.C Dispositivo de seguridad en cierre (fotocélula
o banda mecánica)
SG.A Dispositivo de seguridad en apertura
(fotocélula o banda mecánica)
FT Salida 24Vdc para fotocélulas (bornas 6 y 7)
AUX Salida 24Vdc (bornas 7 y 8)
DEST Lámpara destellante (máx. 60W)
DNS424E: 230Vac;
DNS424EM: 125Vac
LG Luz de garaje (máx. 2.300W resistivos)
DNS424E: 230Vac;
DNS424EM: 125Vac
ANT Conexión para antena
R.E Receptor enchufable
OSi instala baterías, debe conectarlas a través de un cargador exterior (CHG). No las
conecte directamente al cuadro de maniobra.
Se recomienda el kit ADN1, compuesto por un cargador y dos baterías de 12V / 1,2Ah,
que ha sido diseñado para ser empleado en este accionador.

Instalacion_V.00.fm - 16/2/16
Accionador DINGO para puertas corredera 13
INSTALACIÓN
Conexión de fotocélulas emisor-receptor de seguridad en cierre (SG.C)
Conexión de fotocélulas emisor-receptor de seguridad en apertura (SG.A)
Conexión a la red eléctrica
Se recomienda instalar fotocélulas de
seguridad en apertura y cierre.
1Realice las conexiones como se muestra en la figura.
2Programe adecuadamente el accionador:
Fotocélulas de cierre con testeo: C511
Fotocélulas de cierre sin testeo: C510
Sin fotocélulas de cierre: C500
Para más información sobre la programación, vea
“Puesta en marcha y programación” en la
página 14.
Se recomienda instalar fotocélulas de
seguridad en apertura y cierre.
1Realice las conexiones como se muestra en la figura.
2Programe adecuadamente el accionador:
Fotocélulas de apertura con testeo: C411
Fotocélulas de apertura sin testeo: C410
Sin fotocélulas de apertura: C400
Para más información sobre la programación, vea
“Puesta en marcha y programación” en la
página 14.
1Conecte el cable de línea (L) en la borna inferior de
la regleta y el cable de neutro (N) en la borna
superior.
2Conecte el cable de tierra (T) en la carcasa del
accionador.
3Asegúrese de que el fusible general (F) está bien
colocado.
Fusible (DNS424E): FUS 5x20, 2,5A
Fusible (DNS424EM): FUS 5x20, 4A
No olvide conectar el cable de tierra para
prevenir el riesgo de descarga eléctrica.
P275H

Pogramacion_v.00.fm - 16/2/16
14 Manual de instalación
PUESTA EN MARCHA Y PROGRAMACIÓN
1
CONEXIÓN A LA RED ELÉCTRICA
1Conecte el accionador en la toma de red prevista
para ello.
2Pulse el botón ENTER: el display debe iluminarse.
Reset (rS): tras conectar la alimentación eléctrica y
activar cualquiera de los dispositivos de marcha, la
puerta cierra hasta que hace tope, asignando a
dicho tope la posición “puerta cerrada”.
Durante la programación, asegúrese de que no
hay ninguna persona ni objeto en el radio de
acción de la puerta y de los mecanismos de
accionamiento.
2
DISPLAY
Indicaciones durante el funcionamiento:
D1 y D2:
CL (fijo) Puerta cerrada
CL (parpadeando) Puerta cerrando
OP (fijo) Puerta abierta
OP (parpadeando) Puerta abriéndose
PC (parpadeando) Puerta peatonal cerrándose
PO (fijo) Puerta peatonal abierta
PO (parpadeando) Puerta peatonal abriéndose
XX (cuenta atrás) Puerta en espera
StOP Accionador desbloqueado
PA (fijo) Pausa (maniobra no finalizada)
rS (fijo) Puerta buscando posición de cierre
D3 y D4:
C4 Dispositivo de seguridad en apertura activado
C5 Dispositivo de seguridad en cierre activado
E1 Encoder motor detenido
F1 Límite de fuerza rebasado
bA Batería en funcionamiento
Ftço Fotocélulas defectuosas (testeo)
Indicaciones durante la programación
D1 (Menús): Muestra el menú seleccionado. Están
disponibles los siguientes menús:
CMenú Condiciones Previas
PMenú Grabación
FMenú Funciones Principales
AMenú Funciones Avanzadas
çContador Maniobras
D2 (Parámetros):
Muestra cada parámetro del menú D1 seleccionado.
D3 - D4 (Valores del Parámetro):
Muestra el valor u opción del parámetro D2
seleccionado.
M259C
EnteEsc
D1: Display Menús
D2: Display Parámetros
D3 - D4: Display valor del Parámetro
El display se apaga tras un largo tiempo sin
pulsar ninguna tecla del panel de mandos.
Volverá a activarse al pulsar la tecla ENTER.

Pogramacion_v.00.fm - 16/2/16
PUESTA EN MARCHA Y PROGRAMACIÓN
Accionador DINGO para puertas corredera 15
3
SECUENCIA DE PROGRAMACIÓN
Antes de entrar en los menús de programación, es
necesario cerrar la puerta o bien desconectar el
aparato y conectarlo de nuevo.
Pulse el botón ENTER para acceder a los menús de
programación.
El display muestra “C”101 ó “C”102.
Mediante las teclas ^ y Vse seleccionan los valores
deseados, que deben confirmarse con ENTER.
Con ESC se retorna al display anterior.
Para salir del menú de programación, pulse ESC
varias veces hasta que el display se apague o indique
CL.
1Programe las condiciones previas (vea
“Programación de las Condiciones Previas (D1=
“C”)” en la página 15).
2Realice la grabación de los códigos de radio de
apertura total y peatonal, así como del recorrido de
la puerta (vea “Grabación del Código de Radio (sólo
con RSD) y del Recorrido de la puerta (D1= “P”)” en
la página 16).
3Programe el modo de funcionamiento, el tiempo de
espera en modo automático y la apertura peatonal
(vea “Programación de las Funciones Principales
(D1= “F”)” en la página 16).
4Programe las funciones avanzadas (vea
“Programación de las Funciones Avanzadas (D1=
“A”)” en la página 17).
Programación de las Condiciones Previas (D1= “C”)
1Pulse ENTER para acceder a los menús de
programación. El display se ilumina y D1 parpadea.
2Pulse los botones ^ y Vhasta que D1 muestre la letra
C parpadeando. Pulse ENTER para confirmar. D2
parpadea.
3Pulse los botones ^ y Vhasta que aparezca el
parámetro D2 deseado. Pulse ENTER para confirmar.
D3 y D4 parpadean.
4Pulse los botones ^ y Vhasta que aparezca el valor
de D3 y D4 deseado (ver tabla). Pulse ENTER para
confirmar.
5Pulse ESC para regresar al display anterior.
Display D1 D2 D3 - D4
apagado
ó
indicando
CL
ENTER
á
Seleccionar valor
mediante ^ y V
ENTER
á
Seleccionar valor
mediante ^ y V
ENTER
á
Seleccionar valor
mediante ^ y V
ESC
àESC àENTER
(confirmando)
à
ESC
(sin confirmar)
à
C 1 0 X
Esquema general para navegar por los menús y parámetros de programación
D1 D2 Parámetro D3 D4 Opción
predeterminada Opciones
C1Sentido de giro del motor 01x
02
4Dispositivo de seguridad en
apertura (fotocélula o banda)
00xDispositivo no instalado
10 Dispositivo sin testeo
11 Dispositivo con testeo
5Dispositivo de seguridad en
cierre (fotocélula o banda)
00xDispositivo no instalado
10 Dispositivo sin testeo
11 Dispositivo con testeo

Pogramacion_v.00.fm - 16/2/16
PUESTA EN MARCHA Y PROGRAMACIÓN
16 Manual de instalación
Grabación del Código de Radio (sólo con RSD) y del Recorrido de la puerta (D1= “P”)
OAntes de grabar el recorrido de la puerta,
asegúrese de que el sentido de giro del
accionador es correcto (vea “Programación de
las Condiciones Previas (D1= “C”)” en la
página 15).
La grabación del código de radio que se describe a
continuación sólo es válida si ha instalado el
receptor enchufable RSD. Si utiliza otro receptor,
realice la grabación del código de radio como se
describe en sus instrucciones correspondientes.
1Pulse ENTER para acceder a los menús de
programación. El display se ilumina y D1 parpadea.
2Pulse los botones ^ y Vhasta que D1 muestre la letra
P parpadeando. Pulse ENTER para confirmar. D2
parpadea.
3Pulse los botones ^ y Vhasta que aparezca el
parámetro D2 deseado (ver tabla). Pulse ENTER para
confirmar. D3 y D4 parpadean.
4.a Grabación de un código de radio (D2= 1 ó D2= 2 ):
• Pulse el botón del emisor. Si el código se graba
correctamente, D3-D4 dejan de parpadear
(quedan fijos).
4.b Grabación del recorrido de la puerta (D2=3):
• Pulse ENTER. D3-D4 dejan de parpadear (quedan
fijos)
• Pulse el botón de apertura total. D3-D4
parpadean de nuevo mientras se realiza
automáticamente la grabación de las maniobras.
La puerta realiza los movimientos siguientes:
–Reset (búsqueda de la posición de cierre)
–Apertura total
–Cierre total
• Al terminar la grabación, D3-D4 dejan de
parpadear (quedan fijos).
5Pulse ESC para regresar al display anterior.
Programación de las Funciones Principales (D1= “F”)
1Pulse ENTER para acceder a los menús de
programación. El display se ilumina y D1 parpadea.
2Pulse los botones ^ y Vhasta que D1 muestre la letra
F parpadeando. Pulse ENTER para confirmar. D2
parpadea.
3Pulse los botones ^ y Vhasta que aparezca el
parámetro D2 deseado. Pulse ENTER para confirmar.
D3 y D4 parpadean.
4Pulse los botones ^ y Vhasta que aparezca el valor
de D3 y D4 deseado (ver tabla). Pulse ENTER para
confirmar.
5Pulse ESC para regresar al display anterior.
Para un funcionamiento diferente a las opciones
definidas en este menú, acceda al menú de
funciones avanzadas (ver “Programación de las
Funciones Avanzadas (D1= “A”)” en la página 17).
D1 D2 D3 D4
P1oçGrabación código radio
apertura total
2oçGrabación código radio
apertura peatonal
3oçGrabación recorrido de la
puerta
D1 D2 Parámetro D3 D4
Opción pre-
determinada Opciones o valores
F1Modo de funcionamientoa01 Automático
02 xSemi-automático
2Tiempo de espera en modo
automático
15 x15 segundos
0...5. 0...9 59 = 59 seg.; 2.5 = 2 min. 50 seg., etc
3Apertura peatonal 00 xNo realiza apertura peatonal
10 10% de la apertura total
20 20% de la apertura total
30 30% de la apertura total
40 40% de la apertura total
50 50% de la apertura total
a. Para más información, vea “Modos de funcionamiento” en la página 6.
