Erreka DINGO Operating instructions

1
DINGO
Guía rápida de instalación y programación Español
AVISO
Esta guía rápida es un resumen del manual de instalación completo. Dicho manual contiene advertencias de
seguridad y otras explicaciones que deben ser tenidas en cuenta. Puede descargar el manual de instalación en
el apartado “Descargas” de la web de Erreka:
http://www.erreka-automation.com
Cableado eléctrico
A: Alimentación general
B/E: Lámpara destellante
con antena
C: Fotocélulas (Tx / Rx)
D: Pulsador/ llave de pared
E259A
C259A
85mm
75mm
95mm
210mm
36mm Instale la cremallera a una altura
comprendida entre 75 y 95mm.
Se recomienda 90mm como cota
de referencia.

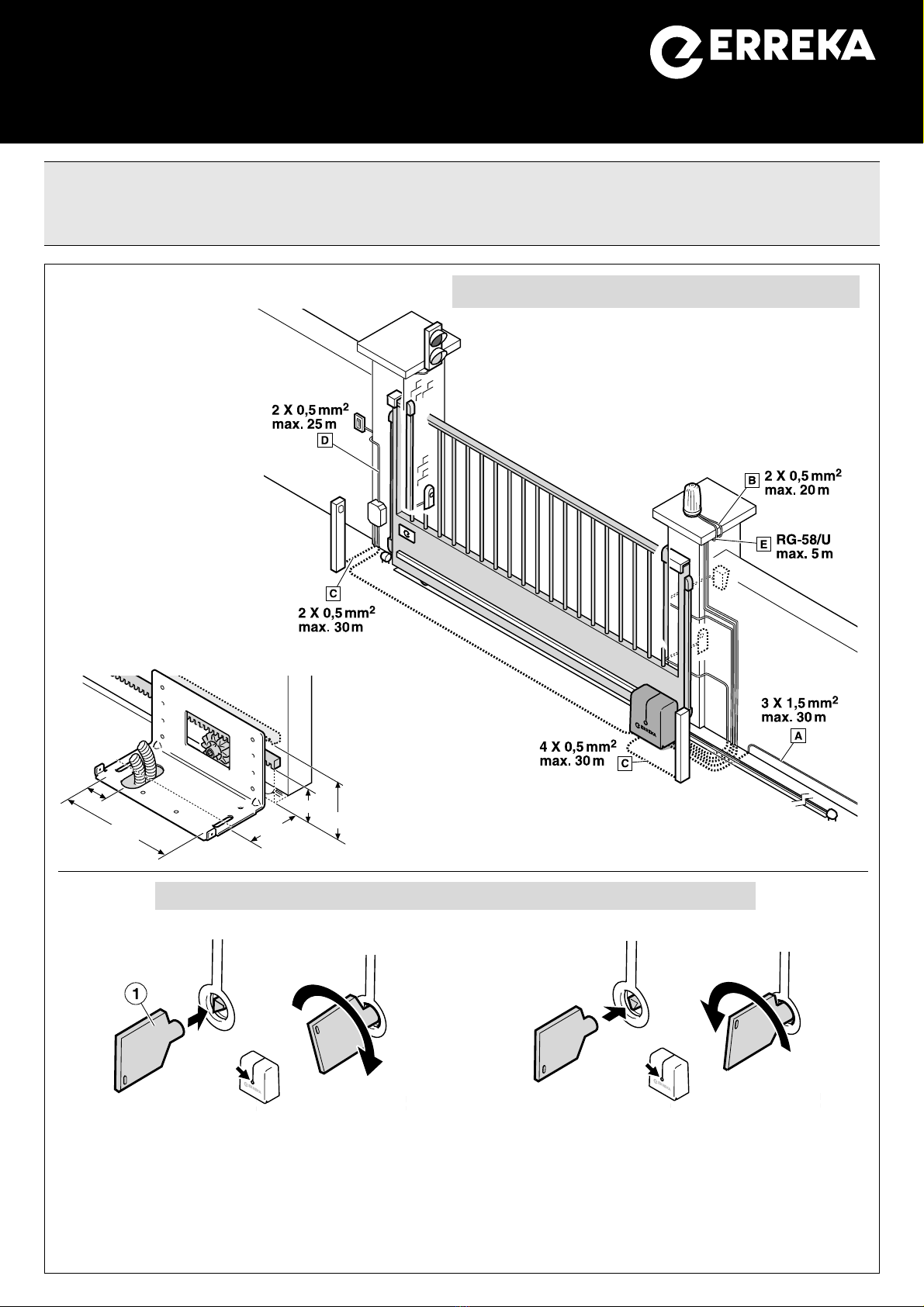

Elementos de la instalación completa
Cotas de montaje
180º
D259A
180º
D259B
Desbloqueo
Bloqueo para accionamiento motorizado:
•Introduzca la llave y gírela 180º en sentido anti-
horario, hasta el tope. El piñón retornará a su posición
de trabajo, en contacto con la cremallera.
•Active un dispositivo de marcha, para que la puerta
realice el “reset”.
Desbloqueo Bloqueo
Desbloqueo para accionamiento manual:
•Introduzca la llave (1) y gírela 180º sin forzarla, en
sentido horario: el piñón de accionamiento de la
cremallera descenderá de su posición de
funcionamiento, liberando la cremallera.
MSM-043/00

2
ST1
ST2
COM
FT1
FT2
BATTERY IN/OUT
ADO01
BAT
(2x12V/1,2 Ah)
CHG
P259T
R.E.
T

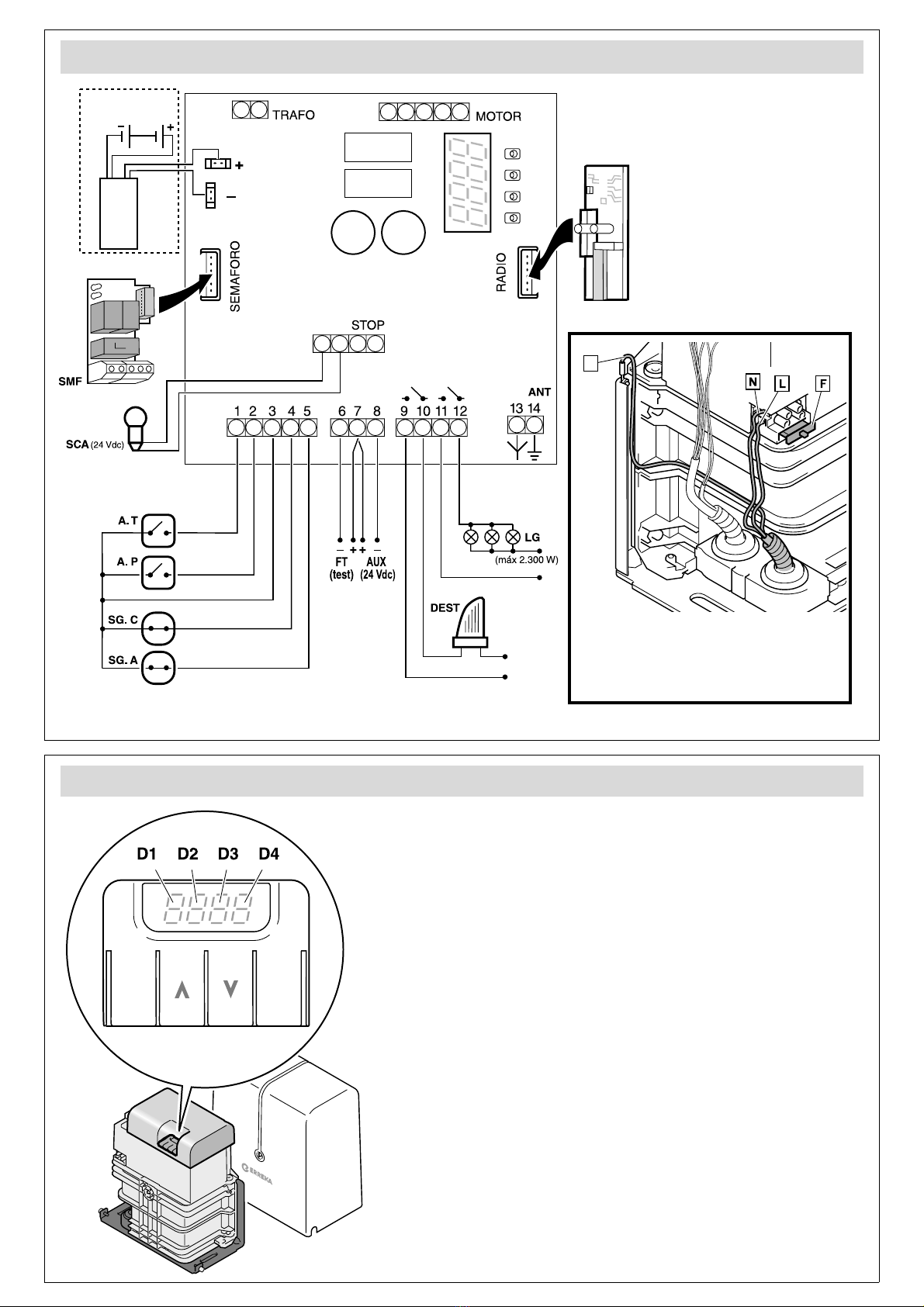

Conexionado general
L: línea
N:neutro
T:tierra
F: fusible de red
230Vac: 2,5A
125Vac: 4A
Desconecte la alimentación
eléctrica antes de conectar
o desconectar cualquier
componente.
Los dispositivos A.T., A.P. SG.C, SG.A y STOP deben estar libres de
potencial, para evitar daños en el cuadro de maniobra.
M259C
En erEsc
D1 y D2:
CL (fijo) Puerta cerrada
CL (parpadeando) Puerta cerrando
OP (fijo) Puerta abierta
OP (parpadeando) Puerta abriéndose
PC (parpadeando) Puerta peatonal cerrándose
PO (fijo) Puerta peatonal abierta
PO (parpadeando) Puerta peatonal abriéndose
XX (cuenta atrás) Puerta en espera
StOP Accionador desbloqueado
PA (fijo) Pausa (maniobra no finalizada)
rS (parpadeando) Puerta buscando posición de cierre (reset)
D3 y D4:
C4 Dispositivo de seguridad en apertura activado
C5 Dispositivo de seguridad en cierre activado
E1 Encoder motor detenido
F1 Límite de fuerza rebasado
bA (fijo) Batería en funcionamiento
bA (parpadeando) Batería con tensión demasiado baja
(el cuadro no realiza maniobras)
Ftço Fotocélulas defectuosas (testeo)
Indicaciones del display

3
P71Y
P71X
P71Z

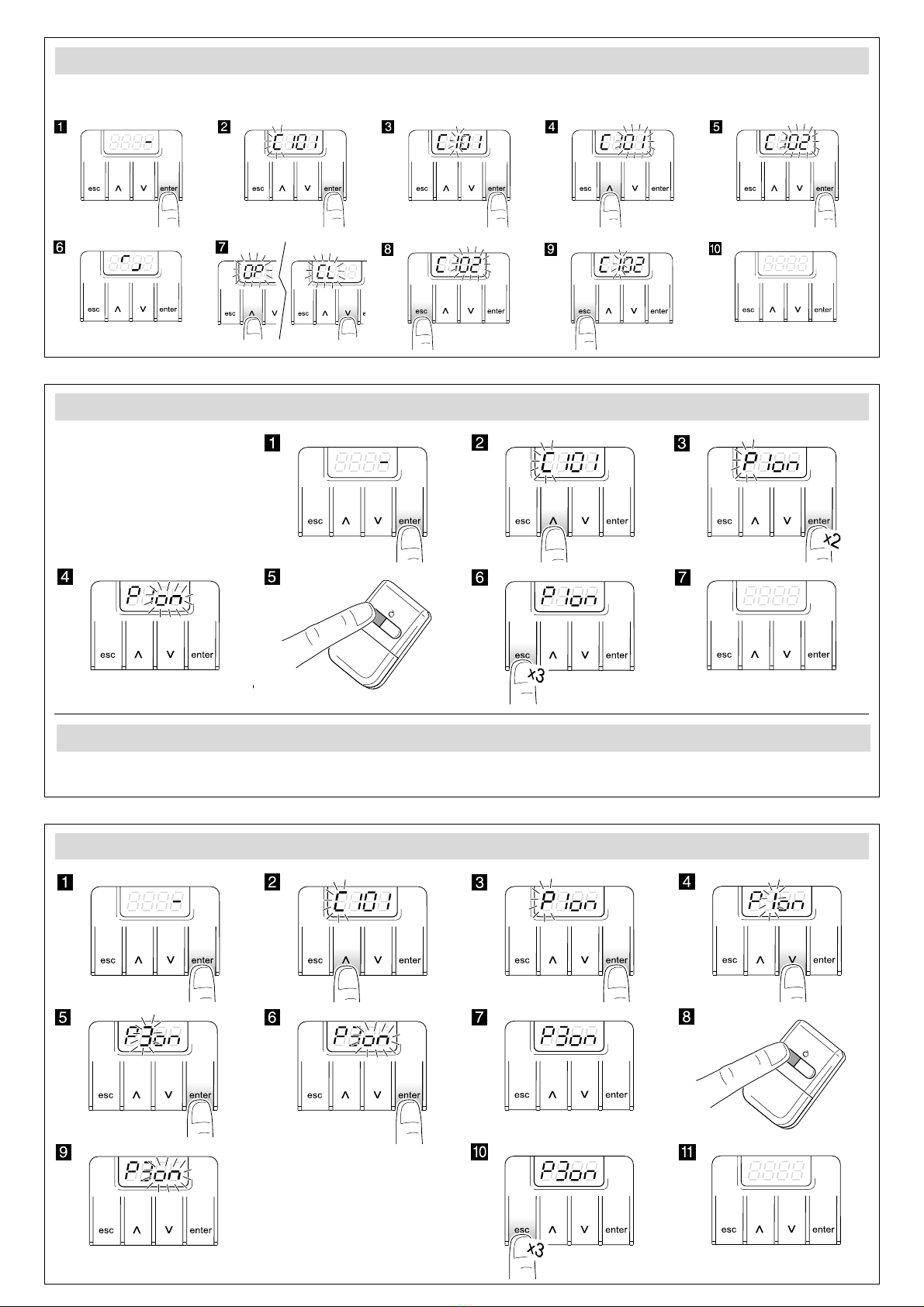

Cambio y comprobación del sentido de giro (C1)
P71V
P71W
Esta operación sólo es necesaria si el accionador, al hacer reset (rS), abre la hoja en lugar de cerrarla.
Grabación del código de radio para apertura total, P1 (sólo con receptor RSD, C801)
 Si utiliza un receptor
distinto al RSD, consulte
sus propias instrucciones.
Antes de comenzar la
grabación, seleccione la
opción C801 (receptor RSD).
Grabación del código de radio para apertura peatonal, P2 (sólo con receptor RSD, C801)
El procedimiento es análogo al de apertura total, pero empleando el parámetro P2 en lugar de P1.
OEspere mientras la
puerta realiza los
recorridos
Grabación del recorrido (P3)

4

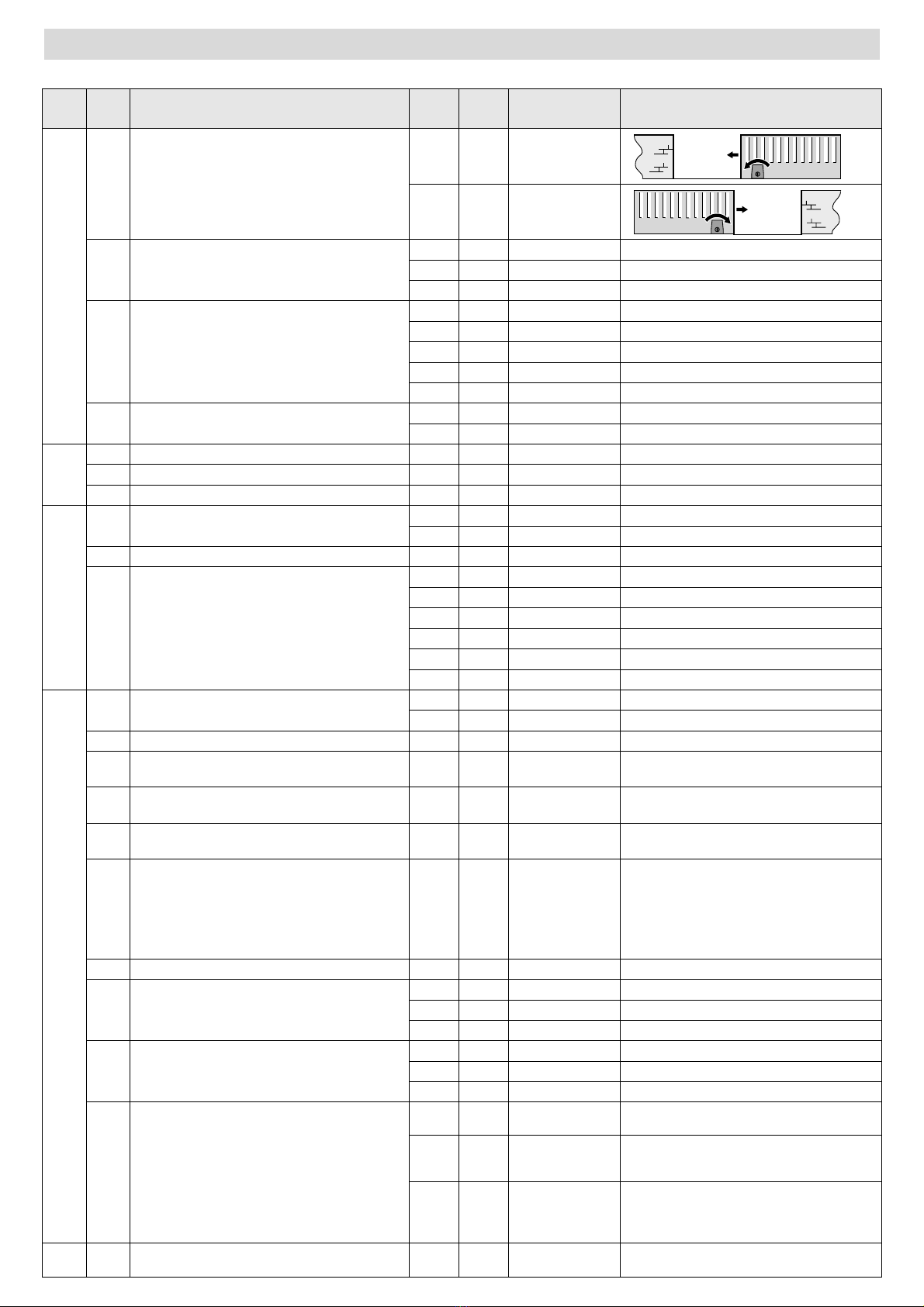

Tabla completa de programación
D1 D2 Parámetro D3 D4 Opción pre-
determinada Opciones o valores
C1Sentido de giro del motor 01x
02
4Dispositivo de seguridad de apertura
(fotocélula o banda)
00xDispositivo no instalado
10 Dispositivo sin testeo
11 Dispositivo con testeo
5Dispositivo de seguridad de cierre (fotocélula
o banda)
Fotocélula de cierre con C520 o C521,
también impide el inicio de la apertura de la
puerta
00xDispositivo no instalado
10 Dispositivo sin testeo
11 Dispositivo con testeo
20 Dispositivo sin testeo
21 Dispositivo con testeo
8Receptor de radio 01 Tarjeta RSD (no decodificadora)
02xTarjeta decodificadora de dos canales
P1Grabación código radio apertura total oç
2Grabación código radio apertura peatonal oç
3Grabación recorrido de la puerta oç
F1Modo de funcionamiento 01 Automático
02xSemi-automático
2Tiempo de espera en modo automático 0...5. 0...9 15 59 = 59 seg.; 2.5 = 2 min. 50 seg., etc
3Apertura peatonal 00xNo realiza apertura peatonal
10 10% de la apertura total
20 20% de la apertura total
30 30% de la apertura total
40 40% de la apertura total
50 50% de la apertura total
A0Lámpara destelleante 01xSin preaviso
02 Con preaviso
1Tiempo de luz de garaje 0...5. 0...9 03 59 = 59 seg.; 2.5 = 2 min. 50 seg., etc
2Velocidad de la puerta 0 1...5 03 01: velocidad mínima;
05: velocidad máxima
3Velocidad en paro suave 0 1...5 03 01: velocidad mínima;
05: velocidad máxima
4Distancia paro suave 0 0...5 03 00: distancia mínima;
05: distancia máxima
5Retroceso tras el cierre (permite compensar
las dilataciones de la puerta)
A50x: se para en posición seleccionada sin
hacer tope
A51x: hace tope y luego retrocede a la
posición seleccionada
0...1 0...9 04 x0: sin retroceso;
x9: retroceso máximo
6Fuerza máxima 0...1 0...9 08 01: fuerza mínima; 10: fuerza máxima
7Paso por fotocélula de cierre durante tiempo
de espera (sólo en modo automático)
01 Cierre inmediato
02xReinicia el tiempo de espera
03 No tiene efecto
8Accionamiento del pulsador durante tiempo
de espera (sólo en modo automático)
01 Cierre inmediato
02xReinicia el tiempo de espera
03 No tiene efecto
9Modo de apertura 01xApertura según el modo seleccionado en
las funciones principales (F)
02 Apertura comunitaria (durante la
apertura, el cuadro de maniobra no
obedece las ordenes de marcha)
03 Apertura paso a paso (si durante la
apertura se acciona algún dispositivo de
marcha, la puerta se detiene. Si se acciona
de nuevo, la puerta se cierra)
ç1Maniobras realizadas XX Indica los cientos de ciclos realizados (por
ejemplo, 68 indica 6.800 ciclos realizados)

5
DINGO
Guide rapide d’installation et programmation Français
AVERTISSEMENT
Ce guide rapide est un résumé du manuel d’installation complet. Cette notice contient des
avertissements de sécurité et d’autres explications qui doivent être pris en compte. Vous pouvez
télécharger le manuel d’installation dans la section « Téléchargements » du site web d’Erreka :
http://www.erreka-automation.com
E259A
C259A
85mm
75mm
95mm
210mm
36mm Installez la crémaillère à une hauteur
comprise entre 75 et 95 mm.
La cote de référence recommandée
est de 90mm.
Éléments de l’installation complète
Cotes de montage
180º
D259A
180º
D259B
Déblocage
Blocage pour actionnement motorisé :
•Introduisez la clé et tournez-la de 180º dans le sens
antihoraire, jusqu´à la butée. Le pignon récupèrera sa
position de travail, en contact avec la crémaillère.
•Activez un dispositif de marche pour que la porte
réalise le “reset”.
Déblocage Blocage
Déblocage pour un actionnement manuel :
•Introduisez la clé (1) et tournez-la de 180º sans la
forcer, dans le sens horaire : le pignon
d'actionnement de la crémaillère descendra de sa
position de fonctionnement et libérera la crémaillère.
Câblage électrique
A : Alimentation générale
B/E: Feu clignotant avec
antenne
C : Photocellules (Tx / Rx)
D : Bouton-poussoir/
clef de mur
MSM-043/00

6
ST1
ST2
COM
FT1
FT2
BATTERY IN/OUT
ADO01
BAT
(2x12V/1,2 Ah)
CHG
P259T
R.E.
T
Connexion générale
L: ligne
N:neutre
T:terre
F: fusible de réseau
230Vac: 2,5A
125Vac: 4A
Déconnectez
l’alimentation électrique
avant de connecter ou de
déconnecter un composant
quelconque.
Les dispositifs A.T., A.P. SG.C, SG.A et STOP doivent être libres de
potentiel pour éviter des dommages dans l'armoire de commande.
M259C
En erEsc
D1 et D2:
CL (fixe) Porte fermée
CL (clignotant) Porte en train de se fermer
OP (fixe) Porte ouverte
OP (clignotant) Porte en train de s'ouvrir
PC (clignotant) Porte piétonnière en train de se fermer
PO (fixe) Porte d'accès piéton ouverte
PO (clignotant) Porte piétonnière en train de s´ouvrir
XX (compte à rebours) Porte en attente
StOP Actionneur débloqué
PA (fixe) Pause (manœuvre non terminée)
rS (clignotant) Porte cherchant la position de fermeture (reset)
D3 et D4:
C4 Dispositif de sécurité en ouverture activé
C5 Dispositif de sécurité en fermeture activé
E1 Encodeur moteur arrêté
F1 Limite de force dépassée
bA (fixe) Batterie en fonctionnement
bA (clignotant) Batterie avec tension trop basse
(l'armoire ne réalise pas de manœuvres)
Ftço Photocellules défaillantes (test)
Indications du display

7
P71Y
P71X
P71Z
Changement et vérification du sens de rotation (C1)
P71V
P71W
Cette opération est uniquement nécessaire si pendant le test l'actionneur (rS) ouvre le vantail au lieu de le fermer.
Enregistrement du code radio pour ouverture totale, P1 (seulement avec récepteur RSD, C801)
 Si vous utilisez un récepteur
différent du RSD, consultez
ses propres instructions.
Avant de commencer
l'enregistrement, sélec-
tionnez l'
option C801 (ré-
cepteur RSD).
Enregistrement du code radio pour ouverture piétonnière, P2 (seulement avec récepteur RSD, C801 )
Le procédé est le même que pour l’ouverture totale, mais le paramètre employé est P2 au lieu de P1.
OAttendez pendant
que la porte réalise
les parcours
Enregistrement du parcours (P3)

8
Tableau complet de programmation
D1 D2 Paramètre D3 D4 Option pré-
déterminée Options ou valeurs
C1Sens de rotation du moteur 01x
02
4Dispositif de sécurité d´ouverture
(photocellule ou bande)
00xDispositif non installé
10 Dispositif sans test
11 Dispositif avec test
5Dispositif de sécurité de fermeture
(photocellule ou bande)
Photocellule de fermeture avec C520 ou C521
empêche également le démarrage de
l'ouverture de la porte
00xDispositif non installé
10 Dispositif sans test
11 Dispositif avec test
20 Dispositif sans test
21 Dispositif avec test
8Récepteur radio 01 Carte RSD (non décodeuse)
02xCarte décodeuse à deux canaux
P1Enregistrement code radio ouverture totale oç
2Enregistrement code radio ouverture
piétonnière oç
3Enregistrement du parcours de la porte oç
F1Mode de fonctionnement 01 Automatique
02xSemi-automatique
2Temps d´attente en mode automatique 0...5. 0...9 15 59 = 59 sec.; 2.5 = 2 min. 50 sec., etc
3Ouverture piétonnière 00xNe réalise pas d´ouverture piétonnière
10 10% de l´ouverture totale
20 20% de l´ouverture totale
30 30% de l´ouverture totale
40 40% de l´ouverture totale
50 50% de l´ouverture totale
A0Feu clignotant 01xSans préavis
02 Avec préavis
1Temps de lumière de garage 0...5. 0...9 03 59 = 59 sec.; 2.5 = 2 min. 50 sec., etc
2Vitesse de la porte 0 1...5 03 01: vitesse minimale;
05: vitesse maximale
3Vitesse en ralentissement 0 1...5 03 01: vitesse minimale;
05: vitesse maximale
4Distance ralentissement 0 0...5 03 00: distance minimale;
05: distance maximale
5Recul après la fermeture (permet de
compenser les dilatations de la porte)
A50x: arrêt dans position sélectionnée sans
atteindre butée
A51x: atteint la butée et recule ensuite à la
position sélectionnée
0...1 0...9 04 x0: sans recul ;
x9: recul maximal
6Force maximale 0...1 0...9 08 01: force minimale; 10: force maximale
7Passage par photocellule de fermeture
pendant le temps d´attente (seulement en
mode automatique)
01 Fermeture immédiate
02xRecommence le temps d´attente
03 Sans effet
8Actionnement du bouton-poussoir
pendant le temps d´attente (seulement en
mode automatique)
01 Fermeture immédiate
02xRecommence le temps d´attente
03 Sans effet
9Mode d’ouverture 01xOuverture selon le mode sélectionné dans
les fonctions principales (F)
02 Ouverture communautaire (pendant
l´ouverture, l´armoire de commande
n´obéit pas aux ordres de marche)
03 Ouverture progressive (si un dispositif
de marche est actionné pendant
l´ouverture, la porte s´arrête. S´il est à
nouveau actionné, la porte se ferme)
ç1Manœuvres réalisées XX Indique les centaines de cycles réalisés (par
exemple, 68 indique 6 800 cycles réalisés)

9
DINGO
Quick installation and programming guide English
WARNING
This quick guide is a summary of the complete installation manual. The manual contains safety warnings and
other explanations which must be taken into account. The installation manual can be downloaded by going
to the "Downloads" section of Erreka website:
http://www.erreka-automation.com
Electrical wiring
A: Main power supply
B/E: Flashing light with
antenna
C: Photocells (Tx / Rx)
D: Pushbutton/wall key
E259A
C259A
85mm
75mm
95mm
210mm
36mm Install the rack at a height
between 75 and 95 mm.
90 mm is recommended as the
reference height.
Elements of the complete installation
Assembly levels
180º
D259A
180º
D259B
Unlocking
Motorised operation locking:
•Insert the key and turn it anti-clockwise 180º as far as
it will go. The pinion will return to its work position, in
contact with the rack.
•Activate a key device in order for the gate to carry out
a "reset".
Unlocking Locking
Unlocking for manual operation:
•Insert the key (1) and turn clockwise 180º without
forcing it: the rack drive pinion will come down from
its operating position, releasing the rack.
MSM-043/00

10
ST1
ST2
COM
FT1
FT2
BATTERY IN/OUT
ADO01
BAT
(2x12V/1,2 Ah)
CHG
P259T
R.E.
T
General connections
L: line
N:neutral
T: earth
F:mainsfuse
230Vac: 2.5A
125Vac: 4A
Disconnect the power
supply before connecting
or disconnecting any
component.
The A.T., A.P. SG.C, SG.A and STOP devices must be voltage-free
in order to prevent any damage to the control board.
M259C
En erEsc
D1 and D2:
CL (static) Gate closed
CL (flashing) Gate closing
OP (static) Gate open
OP (flashing) Gate opening
PC (flashing) Pedestrian door closing
PO (static) Pedestrian door open
PO (flashing) Pedestrian door opening
XX (countdown) Gate on standby
StOP Operator unlocked
PA (static) Pause (operation not complete)
rS (flashing) Gate searching for close position (reset)
D3 and D4:
C4 Opening safety device activated
C5 Closing safety device activated
E1 Encoder motor shutdown
F1 Force limit exceeded
bA (static) Battery working
bA (flashing) Battery voltage too low
(the board does not carry out any operations)
Ftço Photocells defective (testing)
Display indications

11
P71Y
P71X
P71Z
Turning direction change and check (C1)
P71V
P71W
This operation is only necessary if the operator opens the leaf instead of closing it when making a reset (rS).
Total opening radio code programming P1 (with RSD receiver only, C801)
 If a receiver other than
RSD
is used, see the cor-
responding instructions.
Select the option C801
(RSD receiver) before
starting programming.
Pedestrian opening radio code programming, P2 (with RSD receiver only, C801)
This procedure is the same as for total opening, but using parameter P2 instead of P1.
OWait whilst the gate
carries out the
open/close
Open/close programming (P3)

12
Complete programming chart
D1 D2 Parameter D3 D4 Preset option Options or values
C1Motor turning direction 01x
02
4Opening safety device (photocell or strip) 00xDevice not installed
10 Device without testing
11 Device with testing
5Closing safety device (photocell or strip)
Closing photocell with C520 or C521, also
prevents the start of gate opening
00xDevice not installed
10 Device without testing
11 Device with testing
20 Device without testing
21 Device with testing
8Radio receiver 01 RSD card (non-decoding)
02xTwin-channel decoder card
P1Total opening radio code programming oç
2Pedestrian opening radio code programming oç
3Gate travel programming oç
F1Functioning mode 01 Automatic
02xStep-by-step
2Standby in automatic mode 0...5. 0...9 15 59 = 59 sec.; 2.5 = 2 min. 50 sec, etc
3Pedestrian opening 00xPedestrian opening is not carried out
10 10% of total opening
20 20% of total opening
30 30% of total opening
40 40% of total opening
50 50% of total opening
A0Flashing light 01xNo pre-warning
02 With pre-warning
1Garage light time 0...5. 0...9 03 59 = 59 secs; 2.5 = 2 min. 50 secs, etc
2Gate speed 0 1...5 03 01: minimum speed;
05: maximum speed
3Slow down speed 0 1...5 03 01: minimum speed;
05: maximum speed
4Slowdown distance 0 0...5 03 00: minimum distance;
05: maximum distance
5Reverse after closing (to offset the expansion
of the gate)
A50x: stops in selected position without
making contact
A51x: makes contact and reverses back to
the selected position
0...1 0...9 04 x0: no reverse;
x9: maximum reverse
6Maximum force 0...1 0...9 08 01: minimum force; 10: maximum force
7Closing photocell used during standby (in
automatic mode only)
01 Immediate close
02xRestart standby time
03 Has no effect
8Pushbutton operation during standby (in
automatic mode only)
01 Immediate close
02xRestart standby time
03 Has no effect
9Opening mode 01xOpening in accordance with the mode
selected in the main functions (F)
02 Collective opening (the control board
does not obey the key commands during
opening)
03 Step-by-step opening (the gate stops if
a key device is activated during opening.
The gate closes when operated again)
ç1Operations carried out XX Indicates the hundreds of cycles
completed (for example, 68 indicates
6,800 cycles completed)

13
DINGO
Guia rápido de instalação e programação Português
AVISO
Este guia rápido é um resumo do manual de instalação completo. Este manual contém advertências de
segurança e outras explicações a ter em atenção. Pode efectuar o download do manual de instalação na
secção “Downloads” do site da Erreka:
http://www.erreka-automation.com
E259A
C259A
85mm
75mm
95mm
210mm
36mm Instale a cremalheira a uma altura
compreendida entre 75 e 95 mm.
Recomenda-se 90 mm como cota de
referência.
Elementos da instalação completa
Cotas de montagem
180º
D259A
180º
D259B
Desbloqueio
Bloqueio para accionamento motorizado:
•Introduza a chave e gire-a em 180º, no sentido anti-
horário, até ao batente. A roda dentada voltará à sua
posição de trabalho, em contacto com a cremalheira.
•Active um dispositivo de funcionamento para que a
porta faça o “reset”.
Desbloqueio Bloqueio
Desbloqueio para accionamento manual:
•Introduza a chave (1) e gire-a em 180º, sem forçá-la,
no sentido horário: a roda dentada de accionamento
da cremalheira descerá da sua posição de
funcionamento, libertando a cremalheira.
Cablagem eléctrica
A: Alimentação geral
B/E: Lâmpada de sinalização
com antena
C: Fotocélulas (Tx / Rx)
D: Botão de pressão/
chave de parede
MSM-043/00

14
ST1
ST2
COM
FT1
FT2
BATTERY IN/OUT
ADO01
BAT
(2x12V/1,2 Ah)
CHG
P259T
R.E.
T
Ligação geral
L: linha
N:neutro
T:terra
F: fusível de rede
230 Vac: 2,5A
125 Vac: 4A
Desligue a alimentação
eléctrica antes de ligar ou
desligar qualquer
componente.
Os dispositivos A.T., A.P. SG.C, SG.A e STOP devem estar livres de
potencial para evitar danos no quadro de manobra.
M259C
En erEsc
D1 e D2:
CL (fixo) Porta fechada
CL (a piscar) Porta a fechar-se
OP (fixo) Porta aberta
OP (a piscar) Porta a abrir-se
PC (a piscar) Porta pedonal a fechar-se
PO (fixo) Porta pedonal aberta
PO (a piscar) Porta pedonal a abrir-se
XX (contagem regressiva) Porta em espera
StOP Accionador desbloqueado
PA (fixo) Pausa (manobra não finalizada)
rS (a piscar) Porta a procurar posição de fecho (reset)
D3 e D4:
C4 Dispositivo de segurança na abertura activado
C5 Dispositivo de segurança no fecho activado
E1 Encoder motor parado
F1 Limite de força ultrapassado
bA (fixo) Bateria em funcionamento
bA (a piscar) Bateria com tensão demasiado baixa
(o quadro não realiza manobras)
Ftço Fotocélulas defeituosas (teste)
Indicações do ecrã

15
P71Y
P71X
P71Z
Mudança e verificação do sentido de rotação (C1)
P71V
P71W
Esta operação só é necessária se o accionador abrir a folha em vez de fechá-la, ao fazer reset (rS).
Gravação do código de rádio para abertura total, P1 (apenas com o receptor RSD, C801)
 Utiliza-se um receptor
diferente do RSD; consulte
as respectivas instruções.
Antes de iniciar a
gravação, seleccione a
opção C801 (receptor RSD).
Gravação do código de rádio para abertura pedonal, P2 (apenas com o receptor RSD, C801)
O procedimento é idêntico ao de abertura total, mas utiliza o parâmetro P2 em vez do P1.
OEspere enquanto a
porta realiza os
trajectos
Gravação do trajecto (P3)

16
Tabela completa de programação
D1 D2 Parâmetro D3 D4 Opção pré-
determinada Opções ou valores
C1Sentido de rotação do motor 01x
02
4Dispositivo de segurança de abertura
(fotocélula ou banda)
00xDispositivo não instalado
10 Dispositivo sem teste
11 Dispositivo com teste
5Dispositivo de segurança de fecho (fotocélula
ou banda)
Fotocélula de fecho com C520 ou C521,
também impede o início da abertura da
porta.
00xDispositivo não instalado
10 Dispositivo sem teste
11 Dispositivo com teste
20 Dispositivo sem teste
21 Dispositivo com teste
8Receptor de rádio 01 Cartão RSD (não descodificador)
02xCartão descodificador de dois canais
P1Gravação código rádio abertura total oç
2Gravação código rádio abertura pedonal oç
3Gravação do trajecto da porta oç
F1Modo de funcionamento 01 Automático
02xSemi-automático
2Tempo de espera no modo automático 0...5. 0...9 15 59 = 59 seg.; 2.5 = 2 min. 50 seg., etc.
3Abertura pedonal 00xNão realiza a abertura pedonal
10 10% da abertura total
20 20% da abertura total
30 30% da abertura total
40 40% da abertura total
50 50% da abertura total
A0Lâmpada de sinalização 01xSem pré-aviso
02 Com pré-aviso
1Tempo da luz de garagem 0...5. 0...9 03 59 = 59 seg.; 2.5 = 2 min. 50 seg., etc.
2Velocidade da porta 0 1...5 03 01: velocidade mínima;
05: velocidade máxima
3Velocidade na paragem suave 0 1...5 03 01: velocidade mínima;
05: velocidade máxima
4Distância paragem suave 0 0...5 03 00: distância mínima;
05: distância máxima
5Retrocesso após o fecho (permite compensar
as dilatações da porta)
A50x: pára na posição seleccionada sem
bater
A51x: bate e de seguida retrocede para a
posição seleccionada
0...1 0...9 04 x0: sem retrocesso;
x9: retrocesso máximo
6Força máxima 0...1 0...9 08 01: força mínima; 10: força máxima
7Passagem pela fotocélula de fecho durante
o tempo de espera (apenas no modo
automático)
01 Fecho imediato
02xReinicia o tempo de espera
03 Não tem efeito
8Accionamento do botão de pressão
durante o tempo de espera (apenas no modo
automático)
01 Fecho imediato
02xReinicia o tempo de espera
03 Não tem efeito
9Modo de abertura 01xAbertura segundo o modo seleccionado
nas funções principais (F)
02 Abertura comunitária (durante a
abertura, o quadro de manobra não
obedece às ordens de funcionamento)
03 Abertura passo a passo (se durante a
abertura é accionado algum dispositivo de
funcionamento, a porta detém-se. Se for
accionado novamente, a porta fecha-se)
ç1Manobras realizadas XX Indica as centenas de ciclos realizados (por
exemplo, 68 indica 6800 ciclos realizados)

17
DINGO
Kurzführer Installation und Programmierung Deutsch
HINWEIS
Dieser Kurzführer ist eine Zusammenfassung der kompletten Montageanleitung. Diese enthält
Sicherheitshinweise und andere Erläuterungen, die beachtet werden müssen. Die Montageanleitung kann auf
der Erreka-Website unter „Downloads“ heruntergeladen werden:
http://www.erreka-automation.com
E259A
C259A
85mm
75mm
95mm
210mm
36mm Zahnstange in einer Höhe zwischen
75 und 95 mm anbringen.
Als Referenzmaß wird eine Höhe von
90 mm empfohlen.
Elemente der kompletten Anlage
Montagemaße
180º
D259A
180º
D259B
Entriegelung
Verriegelung für motorischen Antrieb:
•Schlüssel einstecken und um 180º bis zum Anschlag
gegen den Uhrzeigersinn drehen. Der Ritzel fährt auf
seine Arbeitsposition an der Zahnstange zurück.
•Betätigen Sie ein Befehlsgerät, damit das Tor ein
“Reset” durchführt.
Entriegelung Verriegelung
Entriegelung für manuelle Betätigung:
•Schlüssel (1) einstecken und um 180º ohne
Kraftanwendung im Uhrzeigersinn drehen: der
Antriebsritzel der Zahnstange fährt auf seine
Betriebsposition hinab und gibt die Zahnstange frei.
Stromkabel
A: Hauptstromversorgung
B/E: Blinklampe mit Antenne
C: Lichtschranke (Tx / Rx)
D: Drucktaster/
Schlüsseltaster
MSM-043/00

18
ST1
ST2
COM
FT1
FT2
BATTERY IN/OUT
ADO01
BAT
(2x12V/1,2 Ah)
CHG
P259T
R.E.
T
Allgemeine Anschlüsse
L:Leitung
N: Nullleiter
T:Erde
F: Netzsicherung
230VAC: 2,5A
125VAC: 4A
Stromversorgung vor dem
Ein- oder Ausschalten von
Komponenten abschalten.
Die Vorrichtungen A.T., A.P. SG.C, SG.A und STOP müssen zur
Vermeidung von Schäden an der Steuerung potentialfrei sein.
M259C
En erEsc
D1 und D2:
CL (kontinuierlich) Tor geschlossen
CL (blinkend) Tor schließt sich
OP (kontinuierlich) Tor geöffnet
OP (blinkend) Tor öffnet sich
PC (blinkend) Schlupftür schließt sich
PO (kontinuierlich) Schlupftür geöffnet
PO (blinkend) Schlupftür öffnet sich
XX (zählt zurück) Tor in Pausenposition
StOP Antrieb freigegeben
PA (kontinuierlich) Pause (Vorgang nicht beendet)
rS (blinkend) Tor sucht Schließposition (Reset)
D3 und D4:
C4 Sicherheitsvorrichtung Öffnen aktiviert
C5 Sicherheitsvorrichtung Schließen aktiviert
E1 Motorencoder gestoppt
F1 Kraftgrenze überschritten
bA (kontinuierlich) Batterie in Betrieb
bA (blinkend) Batteriespannung zu niedrig
(die Steuerung führt keine Bewegungen durch)
Ftço Lichtschranke defekt (Test)
Displayanzeigen

19
P71Y
P71X
P71Z
Wechsel und Überprüfung der Drehrichtung (C1)
P71V
P71W
Dieser Vorgang ist nur erforderlich, wenn der Antrieb beim Reset (rS) den Torflügel öffnet, anstatt ihn zu schließen.
Speichern des Funkcodes für die Gesamtöffnung P1 (nur mit Empfänger RSD, C801)
Wird ein anderer Empfän-
ger als der RSD verwendet,
in der entsprechenden An-
leitung nachlesen.
Bevor mit dem Speichern
begonnen wird, die Option
C801 (Empfänger RSD) wählen.
Speichern des Funkcodes für die Teilöffnung P2 (nur mit Empfänger RSD, C801)
Die Vorgehensweise ist analog zur Gesamtöffnung, nur dass der Parameter P2 anstatt von P1 verwendet wird.
OWarten Sie,
während das Tor
die Verfahrwege
durchführt
Speichern des Verfahrwegs (P3)

20
Komplette Programmiertabelle
D1 D2 Parameter D3 D4 Voreinge-
stellte Option Optionen oder Werte
C1Motordrehrichtung 01x
02
4Sicherheitsvorrichtung Öffnen (Lichtschranke
oder Kontaktleiste)
00xVorrichtung nicht installiert
10 Vorrichtung ohne Testfunktion
11 Vorrichtung mit Testfunktion
5Sicherheitsvorrichtung Schließen
(Lichtschranke oder Kontaktleiste)
Lichtschranke für das Schließen mit C520
bzw. C521; verhindert ebenso den Beginn
der Toröffnung
00xVorrichtung nicht installiert
10 Vorrichtung ohne Testfunktion
11 Vorrichtung mit Testfunktion
20 Vorrichtung ohne Testfunktion
21 Vorrichtung mit Testfunktion
8Funkempfänger 01 Karte RSD (keine Decodierung)
02xDecodierkarte mit zwei Kanälen
P1Speichern Funkcode Gesamtöffnung oç
2Speichern Funkcode Teilöffnung oç
3Speichern Verfahrweg des Tors oç
F1Betriebsart 01 Automatik
02xHalbautomatik
2Pausenzeit im Automatikbetrieb 0...5. 0...9 15 59 = 59 Sek.; 2.5 = 2 Min. 50 Sek., usw.
3Teilöffnung 00xEs wird keine Teilöffnung durchgeführt.
10 10% der Gesamtöffnung
20 20% der Gesamtöffnung
30 30% der Gesamtöffnung
40 40% der Gesamtöffnung
50 50% der Gesamtöffnung
A0Blinklampe 01xOhne Vorblinken
02 Mit Vorblinken
1Einschaltdauer Garagenlicht 0...5. 0...9 03 59 = 59 Sek.; 2.5 = 2 Min. 50 Sek., usw.
2Geschwindigkeit des Tors 0 1...5 03 01: Mindestgeschwindigkeit;
05: Höchstgeschwindigkeit
3Soft-Stopp-Geschwindigkeit 0 1...5 03 01: Mindestgeschwindigkeit;
05: Höchstgeschwindigkeit
4Soft-Stopp-Abstand 0 0...5 03 00: Mindestabstand; 05: Höchstabstand
5Zurückfahren nach dem Schließen (erlaubt
den Ausgleich von Ausdehnungen des Tors)
A50x: Hält an der gewählten Position an
ohne anzuschlagen.
A51x: Schlägt an und fährt dann zur
gewählten Position zurück.
0...1 0...9 04 x0: ohne Zurückfahren;
x9: maximales Zurückfahren
6Maximalkraft 0...1 0...9 08 01: Mindestschubkraft;
10: Höchstschubkraft
7Passieren der Lichtschranke für das
Schließen während der Pausenzeit (nur im
Automatikbetrieb)
01 Sofortiges Schließen
02xNeustart der Pausenzeit
03 Keine Auswirkung
8Betätigen des Drucktasters während der
Pausenzeit (nur im Automatikbetrieb)
01 Sofortiges Schließen
02xNeustart der Pausenzeit
03 Keine Auswirkung
9Öffnungsmodus 01xÖffnung gemäß bei den Hauptfunktionen
gewählter Betriebsart (F)
02 Sammelbetrieb beim Öffnen (während
des Öffnens reagiert die Steuerung nicht
auf die Betriebsbefehle)
03 Schrittbetrieb beim Öffnen (wird
während des Öffnens ein Befehlsgerät
betätigt, hält das Tor an. Bei erneuter
Betätigung schließt sich das Tor)
ç1Durchgeführte Vorgänge XX Zeigt die durchgeführten Zyklen in
Hunderten an zum Beispiel: 68 zeigt
6.800 durchgeführte Zyklen an)
