ESAB Eye-Tech 10-12 Select User manual

Bedienungsanleitung D
User Instructions GB
Mode d’emploi F
Istruzioni per l’uso I
Instrucciones para
el usuario E
Manual de instruções P
Gebruiksaanwijzing NL
Betjeningsvejledning DK
Bruksanvisning S
Bruksanvisning N
K yttöohje SF
10-12 Select
10/11 Mono
Art. No. 9610.015.02, Printed in Switzerland/12.00 www.cosmicbsw.ch

10-12 Select
10 /11 MONO

1
6
2
3
4
10
2
5
9

7
8

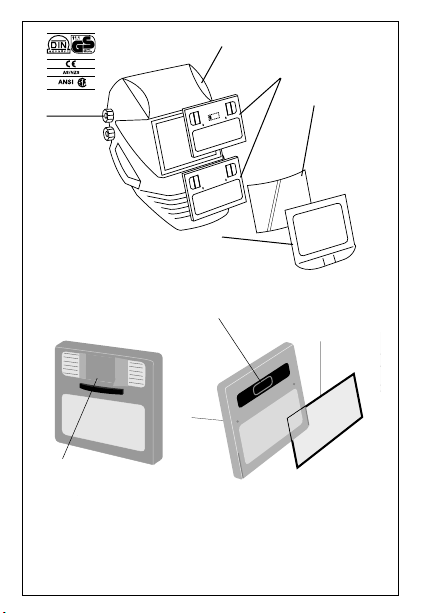

Ersatzteilliste
1 Schutzmaske (ohne
Blendschutzkassette)
2 Blendschutzkassette
3 Frontscheibenrahmen
4 Vorsatzscheibe
5 Innere Schutzscheibe
6 Exzenterknopf
7 Kopfband mit
Befestigungsarmaturen
8 Stirnschweissband
9 Sensorschieber
10 Schiebeschalter
Replacement parts list
1 welding mask (without shade
cartridge)
2 shade cartridge
3 front lens frame
4 front cover lens
5 inside cover lens
6 eccentric knob
7 headband with fasteners
8 sweat band
9 slide switch
10 sensor bar
Liste de pièces de rechange
1 masque de protection (sans
cassette optoélectronique)
2 cassette optoélectronique
3 cadre pour verre de
protection frontale
4 verre de protection frontale
5 verre de prot. intérieure
6 bouton d’excentrique
7 serre-tête
8 bandeau anti-sueur
9 sélecteur
10 barette de capteur
Elenco ricambi
1 Maschera di protezione (senza
cassetta antiabbagliamento)
2 Cassetta antiabbagliamento
3 Telaietto di fissaggio del
vetro di protezione frontale
4 Vetro di protezione frontale
5 Vetro di protezione interno
6 Manopola a eccentrico
7 Fascia poggiatesta con
dispositivi di fissaggio
8 Fascia antisudore per la fronte
9 interruttore scorrevole
10 Baretta proteggi sensori
Lista de recambios
1 Máscara protectora (sin cassette
antideslumbramiento)
2 Cassette antideslumbramiento
3 Marco para mica protectora frontal
4 Mica protectora frontal
5 Mica protectora interior
6 Botón excéntrico
7 Cinta de sujeción a la cabeza
con dispositivos de fijación
8 cinta sudadera
9 interruptor
10 Barra portasensores
D
GB
F
I
E

Lista de recambios
1 Máscara protectora (sin cassette
antideslumbramiento)
2 Cassette antideslumbramiento
3 Marco para mica protectora frontal
4 Mica protectora frontal
5 Mica protectora interior
6 Botón excéntrico
7 Cinta de sujeción a la cabe a
con dispositivos de fijación
8 cinta sudadera
9 interruptor
10 Barra portasensores
Peças de reposição
1 Máscara de solda (sem cassete
de proteção)
2 Cassete de proteção optoeletronico
3 Armação frontal para lente de
proteção externa
4 Lente de proteção externa
5 Lente de proteção interna
6 Botão excêntrico
7 Carneira com ajustes de fixação
8 Banda de suor
9 botão ajustável
10 Barra do sensor
Onderdelenlijst
1 lashelm ( onder anti-
verblindingscassette)
2 anti-verblindingscassette
3 avdekvenster tbv spatglas
4 spatruit
5 binnenspatruit
6 excenterknop
7 hoofdband
8 weetband
9 schuifschakelaars
10 sensorbrug
Reservedelsliste
1 Visir (uden blændbeskyttel-
seskassette)
2 Blændbeskyttelseskassette
3 Frontglasramme
4 Forsatsglas
5 Indvendigt beskyttelsesglas
6 Excenterknap
7 Hovedbånd med fastgørel-
sesdele
8 Pandesvederem
9 Glidekontakt
10 Sensorlegeme
E
P
NL
DK
Reservdelslista
1 Svetsskärm (utan bländs-
kyddskassett)
2 Bländskyddskassett
3 Frontskivsram
4 Försättsskiva
5 Inre skyddsskiva
6 Excenterknapp
7 Bandställ med fastsättningsdelar
8 Svettband
9 Val av täthetsgrad
10 Sensorskydd
S
Reservedelsliste
1 Sveiseskjerm (uten
blendebeskyttelseskassett)
2 Blendebeskyttelseskassett
3 Frontskiveramme
4 Forsatsskive
5 Innvendig beskyttelsesskive
6 Eksenterknapp
7 Hoderem med festebeslag
8 Svetterem
9 Skyvebryter
10 Sensorbjelke
N
Varaosaluettelo
1 Suojanaamari (ilman
häikäisysuojakasettia)
2 Häikäisysuojakasetti
3 Etulevykehys
4 Etulevy
5 Sisäsuojalevy häikäisysuoja-
kasettia varten
6 Epäkeskonuppi
7 Kiinnitysnauha kiinnittimineen
8 Otsanauha
9 Liukukytkin
10 Anturin kiinike
SF

Pos 1: 0700 000 020
Pos 2: 0700 000 022 (Eye-Tech Select)
Pos 2: 0700 000 028 (Eye-Tech Mono)
Pos 3: 0700 000 006
Pos 4: 0700 000 010
Pos 5: 0700 000 011
Pos 6: 0700 000 009
Pos 7: 0700 000 003
Pos 8: 0700 000 005
Pos 9: Not for sale!
Pos 10: 0700 000 008

G
HI
B
A
C
D
E

JK
LM
NO
P
1
2
Q

D
GB
F
I
E

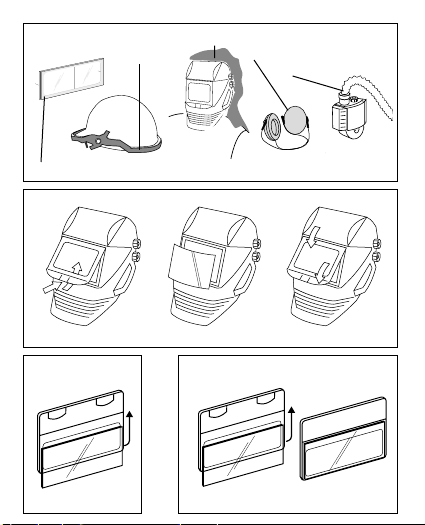

Zubehör
AInnere Schut scheibe mit Dioptrinausgleich, (Dioptrien +1,0; +1,5; +2.0;
+2,5), Innere Schut scheibe mit Farbfilter (Transmission 12,6% dunkelgrün,
Transmission 33,8% hellgrün, Transmission 44,7% blau), BHelmadapter,
CKopf- und Schulterabdeckung, Leder , DGehörschut
, EGebläse-Atem-
luftfiltersystem
Accessories
AMagnifying lenses (+1,0; +1,5; +2.0; +2,5), Inside cover lens with colou-
red filter (transmission 12,6% dark green; transmission 33,8% light green;
transmission 44,7% blue), BHard hat adapter, CLeather head and shoulder
protection, DEar protection, EPowered air purifying respirator system
Accessoires
Averre de protection intérieure avec correction (dioptrie +1,0; +1,5; +2.0;
+2,5), verre de protection intérieure avec filtre coloré (transmission 12,6%
vert foncé, transmission 33,8 % vert clair, transmission 44,7% bleu)
Badaptateur de casque de chantiers CCasquette en cuir, DCasque
protecteur de l’ouïe, EAppareil de purification d’air
Accessori
A Vetri di prote ione interno con corre ione diottrica (+1,0; +1,5; +2.0;
+2,5), vetri di prote ione interno con filtro colorato (trasmissione 12,6%
verde scuro; trasmissione 33,8% verde chiaro; trasmissione 44,7% blu),
BAdattatore per casco, CCopertura per la testa e le spalle, in pelle,
DProte ione per le orecchie
, EFiltro aria di respira ione
Accesorios
ALentes de aumento, con dioptrias (+1,0; +1,5; +2.0; +2,5), micas interio-
res con filtro de color (transmisión 12,6% verde oscuro; transmisión 33,8%
verde claro; transmisión 44,7% a ul) BAdaptador para cascos, CProtector de
piel para la cabe a y hombros, DProtector auditivo, ESistema respirador
purificador de aire motori ado

NL
S
SF
Toebehoren
Abinnen spatglas met dioptrie correcties (dioptrieën +1,0; +1,5; +2.0;
+2,5), binnen-spatgla en, gekleurd (lichtdoorlaatbaarheid 12,6% donker
groen, lichtdoorlaatbaarheid 33,8% licht groen, lichtdoorlaatbaarheid 44,7%
blauw) BAdapter J-uitvoering, Choofd- en schouderbescherming, leer,
Dgehoorbescherming, Everse lucht motorunit
Tillbehör
AInre skyddsskiva med dioptri-korrigering (dioptrier +1,0; +1,5; +2.0; +2,5),
Inre skyddsskiva (transmission 12,6 % mörkgrön, transmission 33,8 % ljus-
grön, transmission 44,7 % blå) BHjälmadapter, J-version, CHuvud- och
axelskydd, läder, DHörselskydd
, EFläkt-/andningsluftfilter
Tilbehør
AInnvendig beskyttelsesskive med dioptritilpasning (dioptrier +1,0; +1,5;
+2.0; +2,5), Innvendig beskyttelsesskive (läpäisykyky 12,6% tummanvihreä,
läpäisykyky 33,8% vaaleanvihreä, läpäisykyky 44,7% sininen)
BHjelmadapter J-versjon, CHode- og skulderbeskyttelse, lær,
DHørselsvern , EVifte-luftfilter
P
Acessórios
A Lentes Magnificantes (+1,0; +1,5; +2.0; +2,5), lentes de proteção interna
com filtro colorido (Transmissão 12,6% verde-escuro, transmissão 33,8%
verde-claro, transmissão 44,7% a ul), BAdaptador para capacete,
CProteção em couro para a cabeça e ombro. DProtetor auditivo, ESistema
de purificação de ar
Tilbehør
AForstørrelsen linse (+1,0; +1,5; +2.0; +2,5), på innsiden av deksel med
fargefilter (dybde 12,6% mørke grønn; dybde 33,8% lys grønn; dybde
44,7%, blått) BHjelm adapter, CHode og skulder beskyttelse i lær,
DØre beskyttelse, EMotor drevet luft rense system
DK
N
Tilbehør
AInnvendig beskyttelsesskive med dioptritilpasning (dioptrier +1,0; +1,5;
+2.0; +2,5), Innvendig beskyttelsesskive (transmisjon 12,6% mørkegrønn,
transmisjon 33,8% lysegrønn, transmisjon 44,7% blå) BHjelmadapter J-ver-
sjon, CHode- og skulderbeskyttelse, lær, DHørselsvern , EVifte-luftfilter

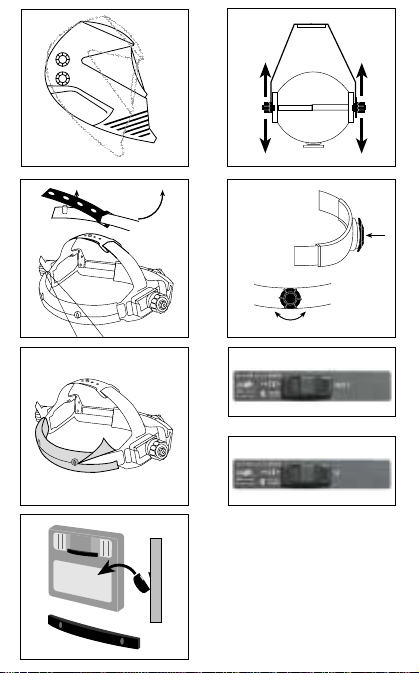

Bedienungsanleitung
Die Schweisser-Schut maske wird
betriebsbereit ausgeliefert. Sie müssen
lediglich das komfortable Kopfband
Ihren Wünschen anpassen. Beim
Zünden des Lichtbogens dunkelt die
Blendschut kassette automatisch ab.
Vor dem chweissen
• Kontrollieren Sie, ob die Vorsat -
scheibe und der Frontscheibenrah-
men eingeset t und fixiert sind.
• Stellen Sie das Kopfband so ein, dass
die Maske möglichst tief auf dem
Kopf und nahe am Gesicht fixiert ist.
Mit dem Ex enterknopf bestimmen
Sie den Anstellwinkel der herunter-
geklappten Maske.
• Wählen Sie die für Ihr Schweissver-
fahren erforderliche Schut stufe am
Schalter
Besondere Merkmale
• Unabhängig von der Abdunkelung
sind die Augen immer gegen UV- und
IR-Strahlen geschüt t.
• Damit die Augen nicht vom Restlicht
nachglühender Werkstoffe geblendet
werden, ist die Schalt eit vom
Dunkel- um Hell ustand auf:
0,2 Sek. eingestellt
• Durch Solar ellenbetrieb ist kein
Batteriewechsel nötig.
Wichtige Hinweise
• Maske und Kassette dürfen nie auf
heisse Oberflächen gelegt werden.
• Blendschut kassette nicht öffnen oder
beschädigen.
• Verwenden Sie stets nur ESAB-
Originalteile.
• Nur bei Temperaturen wischen
– 10°C und +70°C verwenden.
• Kassette vor Flüssigkeiten und
Schmut schüt en.
• Kassettenoberflächen regelmässig rei-
nigen; keine starken Lösungsmittel
verwenden.
• Die Sensoren und Solar ellen stets
sauber halten; mit einem mit Spiritus
angefeuchteten Lappen reinigen.
• Erset en Sie die Schut scheiben
regelmässig durch neue Original-
Schut scheiben von ESAB.
Mögliche Fehler und deren
Behebung
Ungleichmässige Abdunkelung
• Kopfband auf beiden Maskenseiten
ungleich eingestellt (ungleicher
Abstand der Augen ur Blendschut -
kassette).
• Evtl. Abstand ur Blendschut kassette
verringern.
Blendschut kassette dunkelt nicht ab
oder flackert
• Sensoren verschmut t oder ugedeckt.
• Vorsat scheibe verschmut t oder
beschädigt.
• Schweissstrom u niedrig.
Langsame Schalt eiten
• Zu tiefe Betriebstemperatur (nicht
unter – 10°C verwenden).
Keine gute Sicht
• Schut scheiben und/oder
Blendschut kassette verschmut t.
• Raumbeleuchtung ungenügend.
• Schut stufe falsch eingestellt.
Schweisser-Schut maske rutscht
• Kopfband nicht richtig eingestellt
(tiefer stellen)
Können Fehler nicht behoben wer-
den, darf die Blendschutzkassette
nicht mehr benutzt werden! Nehmen
ie mit Ihrem Händler Kontakt auf.

Technische Daten
Typ Select
automatisch 4/10-11 und 4/11-12
manuell wählbarer Bereich mit Schalter:
10-11 oder 11-12
Typ 10/11 MONO
Automatisch 4/10
Automatisch 4/11
Schaltzeit hell- dunkel
0,1 ms bei +55°C
Schaltzeit dunkel-hell
0,1 ms bei +55°C
Schaltzeit dunkel-hell
0,2-0,3 s
UV/IR-Schutz
max. UV/IR-Schutz bei jedem Zustand der
Kassette
Energieversorgung
Solarzellen, kein Batteriewechsel
Einsatztemperatur
-10°C bis +70°C
Gewicht komplett
470 g
Kassettengrösse
90 x 110 x 6,6 mm
Sichtfeld
98 x 38 mm
Nässe-/Feuchtigkeitsschutz
wasserdicht nach IP 67
(Prüfdauer 30 Minuten; 1m Tiefe)
Material der Maske
hochschlagfester Kunststoff
formbeständig bis 219°C
Technische Änderungen vorbehalten
G
Frontscheibenrahmen bei der Aussparung
von unten anfassen und nach oben wegziehen.
Vorsatzscheibe in Rahmen einsetzen und
Frontscheibenrahmen zuerst oben, dann unten
wieder einklipsen; gut an-drücken.
Nur Original-ESAB-Vorsatzscheiben
verwenden!
H
Innere Schutzscheibe auswechseln mit
Fingernagel Scheibe anheben und
herausziehen.
I
Dioptringläser auswechseln mit Fingernagel
Scheibe anheben und herausziehen.
J
Exzenterknopf zur Einstellung der
Helmneigung.
K
Arretierknöpfe lösen und Augenabstand
einstellen. Beide Seiten gleich einstellen und
nicht verkanten;
Arretierknöpfe anziehen.
L
Anpassen des Kopfbandes Oberes Verstell-
band in provisorische Position einstellen
(möglichst tief).
M
Ratschenknopf (Sternknopf) hinein-drücken
und drehen bis das Kopfband satt, aber ohne
Druck anliegt.
N
Stirnschweissband auswechselbar und
waschbar.
O (Select)
Wahl des Schutzstufenbereichs
Schutzsrufen Position
10-11 automatisch 10-11
11-12 automatisch 11-12
10-11 als zu hell empfunden 11-12
11-12 als zu dunkel empfunden 10-11
Bei defekten Schalter 11
P (10/11 MONO)
Wahl der Schutzstufe
Schutzsrufen Position
10 automatisch 10
11 automatisch 11
10 als zu hell empfunden 11
11 als zu dunkel empfunden 10
Bei defekten Schalter 10
Q
Sensorsteg entfernen, mit Fingernagel
herausklipsen.

User instructions
The welding mask is delivered ready for
use. You just have to adjust the comfor-
table head band for the right fit. The
shade cartridge automatically darkens
with arc ignition.
Prior to welding
• Check whether the front cover lens
and the front lens frame are inserted
and fixed in place.
• Adjust the head band so that the
mask sits as far down on the head as
possible and is close to the face.
Adjust mask angle when the
mask is in the lowered position by
turning the eccentric knob.
• Use the switch to select the correct
level of protection for your welding
process
pecial features
• The eyes are always protected
against UV and IR rays regardless of
the shade setting.
• To protect the eyes against the resi-
dual light from afterglowing materials,
the switching time from dark to light is
set at 0.2 seconds
• The mask is solarcell operated which
means that a battery change is not
required
Important notes
• The mask and cartridge must never
be placed on hot surfaces.
• Never open or damage the shade car-
tridge.
• Always use only original ESAB
parts.
• Only use at temperatures between
- 10°C and + 70°C / 14°F and 158°F
• Protect the cartridge from liquids and
dirt.
• Regularly clean the surfaces of the
cartridge; do not use any strong sol-
vents.
• Always keep the sensors and solar-
cells clean; to clean use a cloth dam-
pened in methylated sprit.
• Regularly replace the front cover len-
ses with new, original ESAB
front cover lenses.
Possible faults and their correc-
tions
Irregular darkening
• Head band unevenly set on both sides
(different distance between eyes and
the shade cartridge).
• Reduce the distance to the shade car-
tridge
Shade cartridge does not darken or
flickers
• Sensors are dirty or covered up.
• Front cover lens is dirty or damaged.
• Welding current is too low.
Slow switching times
• Operating temperature is too low (do
not use below - 10°C / 14°F).
Poor vision
• Front cover lens and/or shade cartrid-
ge are dirty.
• Insufficient ambient light.
• Protection level incorrectly set.

Welding mask slips
• Head band not adjusted properly
(must be lowered).
If faults cannot be corrected, the shade cartridge must
not be re-used! Please contact your dealer.
Technical data
Type Select
Automatic 4/10-11 and 4/11-12
Manually adjustable with slide switch:
10-11 or 11-12
Type 10/11 MONO
Automatic 4/10
Automatic 4/11
Switching time: light to dark
0.1 ms at + 55°C / 131°F
Switching time: dark to light
0,2-0,3 s
UV/IR protection
max. UV/IR protection with every cartridge state
Energy source
Solar cells, no battery change required
Operating temperature
- 10°C to + 70°C / 14°F to 158°F
Total weight
470 g / 16,58 oz
Size of cartridge
90 x 110 x 6.6 mm /
3,54 x 4,33 x 0,26“
Viewing Area
98 x 38 mm / 3,86 x 1,50“
Water-resistant
Waterproof in accordance with IP 67
(Test duration 30 minutes; depth 1 m / 3,28’)
Mask material
High-impact plastic, stability of shape up to 219°C/426°F
All data are subject to change without
prior notice
G
Replacing the front cover lens
Hold the front lens frame at bottom edge and pull away
upwards. Insert the front cover lens into the frame and clip
the front lens frame back into place -first the top and then
bottom; press
firmly into place.
Only use original ESAB front cover
lenses!
H
Replacing inside cover lens
Use the finger nails to lift and pull out the lens.
I
Replacing the magnifiers
Use the finger nails to lift and pull out the
magnifying lens.
J
Eccentric knob
For setting the inclination of the mask.
K
Undo the locking knobs and set the eye
distance. Set both side equally and do not
tilt; tighten the locking knobs.
L
Adjusting the head band
Set the upper adjustable band to a tem-
porary position (as low as possible).
M
Press in the ratchet button (star knob)
and turn until the head band sits firmly,
but not too tightly.
N
Sweat band
Can be replaced and washed
O (Select)
Shade range adjustment
Protection level Position
10-11 automatic 10-11
11-12 automatic 11-12
10-11 perceived as too light 11-12
11-12 perceived as too dark 10-11
If the switch is defective 11
P (10/11 MONO)
Shade adjustment
Protection level Position
10 automatic 10
11 automatic 11
10 perceived as too light 11
11 perceived as too dark 10
If the switch is defective 10
Q
To remove the sensor bar pitch the bar
downwards and pull it out.
Warning ARC RAYS can burn eyes and skin. Wear safety glasses
and set proper filter shade. See ANSI/AWS Z49.1 for guide. Available from:
American Welding Soociety, Miami, FL 33135
!

Mode d’emploi
Le masque de soudage est livré prêt à
l’emploi. Vous n’ave plus qu’à adapter
le confortable serre-tête comme il vous
convient. La cassette de protection con-
tre l’éblouissement s’assombrit auto-
matiquement à l’allumage de l’arc lumi-
neux.
Avant le soudage
• Contrôle si le verre de protection
frontale et le cadre de fixation sont
installés et fixés.
• Mette le serre-tête de façon à ce
que le masque soit fixé le plus bas
possible sur la tête et le plus près
possible du visage. Déterminer
l’angle du masque rabattu à l’aide
du bouton excentrique.
• Sélectionne au sélecteur le niveau
de protection nécessaire pour la
méthode de soudage employée.
Caractéristiques particulières
• Indépendamment de l’obscurcisse-
ment, les yeux sont toujours protégés
contre les rayons UV et IR.
• Pour que les yeux ne soient pas
éblouis par la lumière résiduelle de
matières incandescentes, le passage
du sombre au clair est réglé
sur 0,2 sec.
• Grâce aux cellules solaires, aucun
changement de pile n’est nécessaire.
Indications importantes
• Ne jamais poser le masque ou la
cassette sur des surfaces chaudes.
• Ne pas ouvrir ou détériorer la cassette
• N’utiliser que des pièces ESAB
d’origine.
• N’utiliser le masque qu’à des tempé-
ratures entre - 10°C et + 70°C
• Protéger la cassette contre les liqui-
des et la saleté.
• Nettoyer régulièrement les surfaces
de la cassette; ne pas utiliser de sol-
vants forts.
• Maintenir toujours en état de propreté
les capteurs et les cellules solaires;
nettoyer les avec un chiffon humidifié
à l’alcool à brûler.
• Remplacer régulièrement les verres
de protection par des nouveaux
verres ESAB d’origine.
Défauts possibles et leur réparation
Assombrissement irrégulier
• Le serre-tête est réglé de façon
différente sur les deux côtés du
masque (distance inégale des yeux à
la cassette de protection)
• Diminuer éventuellement la distance
à la cassette de protection.

La cassette de protection ne s’assombrit pas ou la lumière
vacille
• Les capteurs sont sales ou recouverts
• Le verre frontale est sale ou détérioré
• Courant de soudage est trop faible
Temps d’enclenchement trop lents
• Température trop basse pour le fonctionnement (ne pas
utiliser au-dessous de - 10°C).
Mauvaise visibilité
• Les verres de protection et / ou la cassette de protection
sont sales
• L’éclairage des locaux est insuffisant
• Le réglage du niveau de protection n’est pas le bon
Le masque de soudage glisse
• Le serre-tête est mal réglé (le mettre plus bas)
Si les défauts ne peuvent pas être corrigés, la cassette de
protection ne devra plus être utilisée! Prenez contact
avec votre revendeur.
Données techniques
Type Select
automatique 4/10-11 et 4/11-12 zone sélectionnable
manuellement par sélecteur: 10-11 ou 11-12
Type 10/11 MONO
automatique 4/10
automatique 4/11
Passage du clair au sombre
0.1 ms à 55°C
Passage du sombre au clair
0,2-0,3 s
Protection UV/IR
Protection UV/IR max. quelque soit l’état de la cassette.
Alimentation en énergie
Cellules solaires, pas de changement de pile
Température d’emploi
de - 10°C à + 70°C
Poids complet
470 g
Dimensions de la cassette
90 x 110 x 6,6 mm
Champ visuel
98 x 38 mm
Protection contre l’eau et l’humidité
imperméable selon IP 67 (durée du test 30 minutes; 1m de
profondeur)
Matériau du masque
Matière synthétique d’une grande résistance aux chocs
indéformable jusqu’à 219 °C.
Sous réserve de changements techniques.
G
Saisir le cadre du verre frontale par le bas, à la fente, et le
tirer vers le haut. Installer le verre de protection frontale
dans le cadre et encliqueter le cadre d’abord en haut, puis
en bas; bien appuyer.
N’utiliser que des verres de protection frontales ESAB
d’origine !
H
Changer le verre de protection intérieure
Soulever le verre avec l’ongle et le sortir.
I
Changer les verres de correction dioptrique
Soulever le verre avec l’ongle et le sortir.
J
Bouton excentrique
Pour régler l’inclinaison du casque
K
Dévisser les boutons de verrouillage et régler l’écart
pupillaire. Régler les deux côtés de la même façon et ne pas
gau-chir. Visser les boutons de verrouillage.
L
Adaptation du serre-tête
Régler la lanière supérieure de réglage en position provisoire
(le plus bas possible).
M
Enfoncer le bouton d’encliquetage (bouton étoile) et tourner
jusqu’à ce que le serre-tête soit bien ajusté, sans com-
primer.
N
Bandeau anti-sueur
Remplaçable et lavable
O (Select)
Sélection de la zone de protection.
Niveaux de protection Position
10-11 automatique 10-11
11-12 automatique 11-12
10-11 ressenti comme trop clair 11-12
11-12 ressenti comme trop foncé 10-11
En cas de sélecteur défectueux 11
P (10/11 MONO)
Sélection du niveau de protection.
Niveaux de protection Position
10 automatique 10
11 automatique 11
10 ressenti comme trop clair 11
11 ressenti comme trop foncé 10
En cas de sélecteur défectueux 10
Q
Enlever la barette de capteur en la déclipsant avec l’ongle

Istruzioni
La maschera protettiva per saldatura
viene consegnata pronta al fun io-
namento. Dovete solo adattare il con-
fortevole nastro per la testa alle Vostre
misure ed esigen e. Quando si accende
l´arco voltaico, la cassetta antiabbagli-
ante si oscura automaticamente.
Prima di saldare
• Controllare se la lastra ausiliaria e
l´intelaiatura della lastra frontale sono
inserite e fissate.
• Regolare il nastro per la testa in
modo tale che la maschera sia fissata
il più possibile bassa sulla testa e
vicina al viso. Con il bottone ad
eccentrico scegliete Voi l´angolo di
posi ionamento della maschera
abbassata.
• Scegliere sull´interruttore il grado di
prote ione necessario per il tipo di
saldatura previsto.
Caratteristiche particolari
• Indipendentemente dall´oscuramento,
gli occhi sono sempre protetti dai
raggi UV e IR.
• Affinché gli occhi non vengano
abbagliati dalla luce residua dei
materiali che continuano ad essere
incandescenti, il tempo di commuta-
ione da scuro a chiaro è regolato
su 0,2 secondi
• Gra ie a battere solari non è necessa-
rio il cambio delle batterie.
Avvertenze importanti
• Non si devono mai poggiare su super-
fici calde maschera e cassetta.
• La cassetta antiabbagliante non deve
essere né aperta né danneggiata.
• Usare sempre e solo pe i di ricambio
originali ESAB.
• Usare solo con temperature fra -10 °C e
+70 °C.
• Proteggere la cassetta da liquidi e
sporco.
• Pulire regolarmente la superficie della
cassetta: non usare solventi aggressivi.
• Tenere sempre puliti i sensori e le
batterie solari; pulire con un panno

imbevuto di alcool.
• Sostituire le lastre protettive regolarmente con nuove lastre
protettive della ESAB.
Possibili errori e loro eliminazione
Oscuramento non uniforme
• Nastro per la testa non regolato bene su i due lati della
maschera (distanza diseguale degli occhi dalla casetta
antiabbagliante)
• Eventualmente diminuire la distanza dalla cassetta
antiabbagliante.
La cassetta antiabbagliante non oscura o sfarfalla
• Sensori sporchi o coperti
• Lastra ausiliaria sporca o danneggiata.
• Corrente di saldatura troppo bassa
Tempi di commutazione lenti
• Temperatura di esercizio troppo bassa (non usare a -10 °C)
Visione non buona
• Lastre e/o cassetta antiabbagliante sporche.
• Illuminazione ambientale insufficiente
• Grado di protezione sbagliato.
La maschera protettiva scivola
• Il nastro per la testa non è regolato bene (regolare più
basso)
Se gli errori non possono essere eliminati, la cassetta
antiabbagliante non può più essere usata!
Mettersi in contatto con il rivenditore!
Dati tecnici
Tipo Select
automatico 4/10-11 e 4/11-12 settore selezionabile a mano
con interruttore:
10-11 o 11-12
Tipo 10/11 MONO
automatico 4/10
automatico 4/11
Tempo di commutazione chiaro-scuro
0.1 ms a 55°C
Tempo di commutazione scuro-chiaro
0,2-0,3 s
Protezione UV/IR
Massima protezione UV/IR in ogni condizione della cassetta
Alimentazione energetica
Batterie solari, niente cambio di batterie
Temperatura d´impiego
-10 °C fino +70 °C
Peso completo
470 g
Misure della cassetta
90 x 110 x 6,6 mm
Campo visivo
98 x 38 mm
Protezione contro il bagnato/l´umidità
impermeabile conf. IP 67 (durata della prova 30 minuti, ad 1
m di profondità)
Materiale della maschera
Plastica estremamente resistente agliurti indeformabile fino a
219 °C
Ci si riservano modifiche tecniche
G
Afferrare dal basso nell´incavo l´inte-laiatura delle lastre
frontali e tirarla veso l´alto. Inserire nell´intelaiatura la lastra
ausiliaria e incastrarla nuovamente, prima sopra e poi sotto;
premere bene.
Usare solo lastre ausiliarie originali ESAB!
H
Cambiare la lastra protettiva interna
Sollevare con l´unghia la lastra e sfilarla.
I
Cambiare i vetri Dioptrin
Sollevare con l´unghia le lastre e sfilare.
J
Bottone ad eccentrico
Per regolare l´inclinazione del casco.
K
Allentare i bottoni di arresto e regolare la distanza dagli
occhi. Regolare uguale su i due lati e non angolare; serrare
i bottoni di arresto.
L
Adattare il nastro per la testa
Regolare in posizione provvisoria (possibilmente molto bassa)
il nastro di regolazione superiore.
M
Premere in dentro la testina a stella e girare fino a che il
nastro aderisca bene, ma senza premere.
N
Nastro antisudore
Si può cambiare e lavare.
O (Select)
Scelta della zona di grado di protezione
Gradi di protezione Posizione
10-11 automatico 10-11
11-12 automatico 11-12
10-11 se troppo chiaro 11-12
11-12 se troppo scuro 10-11
con interuttore guasto 11
P(10/11 MONO)
Scelta del grado di protezione
Gradi di protezione Posizione
10 automatico 10
11 automatico 11
10 se troppo chiaro 11
11 se troppo scuro 10
con interuttore guasto 10
Q
Rimozione della barretta proteggi
sensore: estrarla con l’unghia.

Vorsichtsmassnahmen. Vor dem Schweissen Bedienungsanleitung genau durchlesen.
Nur ESAB-Originalteile verwenden. Bewegen Sie sich nicht mit heruntergeklappter Maske
vom Arbeitsplat weg. Durch eine helle Lichtquelle könnte sich die Kassette unerwartet ver-
dunkeln. Die Schweisser-Schut maske dient ausschliesslich um Schut der Augen und des
Gesichtsbereiches vor solcher Bestrahlung. Wird die Maske weckentfremdet oder unter
Missachtung der Bedienungsanleitung eingeset t, übernimmt die ESAB keine Haftung. Für
Laser- und Gasschweissen ist die Blendschut kassette nicht geeignet. Die Maske ist nur für
den Augen- und Gesichtsschut gegen Strahlen und Funken ugelassen.
Precautionary measures. Carefully read the operating instructions before starting
welding. Only use original ESAB parts. Do not move away from the working area with
the mask pulled down. Bright light could cause the cartridge to darken unexpectedly.
The welding mask serves only to protect the eyes and face from such radiation. ESAB
does not accept any liability if the mask is used for another purpose or improperly used.
The shade cartridge is not suitable for laser and oxy-gas welding.
The mask is only to be used to protect the eyes and face from radiation and sparks.
Mesures de sécurité. Lire attentivement le mode d’emploi avant le soudage. N’utiliser que
des pièces ESAB d’origine. Ne quitte pas votre lieu de travail avec votre masque rabattu. La
cassette pourrait s’assombrir brusquement du fait d’une source lumineuse. Le rôle du masque
de soudage est uniquement de protéger les yeux et le visage d’un tel rayonnement.
La société ESAB décline toute responsabilité, au cas où le masque serait utilisé à d’autres fins
ou si le mode d’emploi n’était pas respecté. La cassette de protection contre l’éblouissement
n’est pas appropriée au soudage par laser ou autogène au ga . Le masque n’est autorisé que
pour la protection des yeux et du visage contre les rayons et les étincelles.
D
GB
F
I
E
Misure cautelative. Prima di saldare leggere attentamente le istru ioni per l´uso. Usare
solo pe i originali ESAB. Con la maschera abbassata non allontanarsi dal posto di lavoro.
Per via di una fonte luminosa chiara, la cassetta potrebbe oscurarsi inaspettatamente. La
maschera protettiva per saldatura serve unicamente per proteggere gli occhi ed il
viso da tali raggi. Se la maschera viene usata per altri scopi o disattendendo le istru ioni
per l´uso, la ESAB non si assume alcuna responsabilità. Per saldature al laser ed a gas la
cassetta antiabbagliante non è adatta. La maschera è omologata solo per proteggere occhi e
viso da raggi e scintille.
Medidas de precaución. Lea detenidamente las instrucciones de manejo antes de proceder a
soldar. Utilice sólo pie as originales ESAB. No se aparte de su puesto de trabajo con la careta
plegada hacia abajo. El cassette puede oscurecerse inesperadamente bajo la acción de una
fuente de lu clara. La careta protectora para soldadores sirve exclusivamente para proteger los
ojos y la región facial de tal radiación. ESAB no asumirá ninguna responsabilidad si la careta se
utili a para fines distintos a los indicados o sin observar las instrucciones de manejo. El cassette de
protección antideslumbrante no es adecuado para la soldadura por láser y por gas. La careta está
diseñada sólo para proteger los ojos y la piel contra las radiaciones y las chispas.
