TOURBEAM MC60WB
BEDIENUNGSANLEITUNG
FÜR LED21400
USER MANUAL
FOR LED21400
TOURBEAM MC60WB

02
DEUTSCH
PRODUKTEIGENSCHAFTEN
TECHNISCHE DATEN
FEATURES
Spannung 100-240V AC @ 50/60Hz
Leistungsaufnahme 110 Watt
Betriebstemperatur 0 bis 40°
Schutzklasse IP 20
Breite 250 mm
Tiefe 210 mm
Höhe 340 mm
Gewicht 6,50 kg

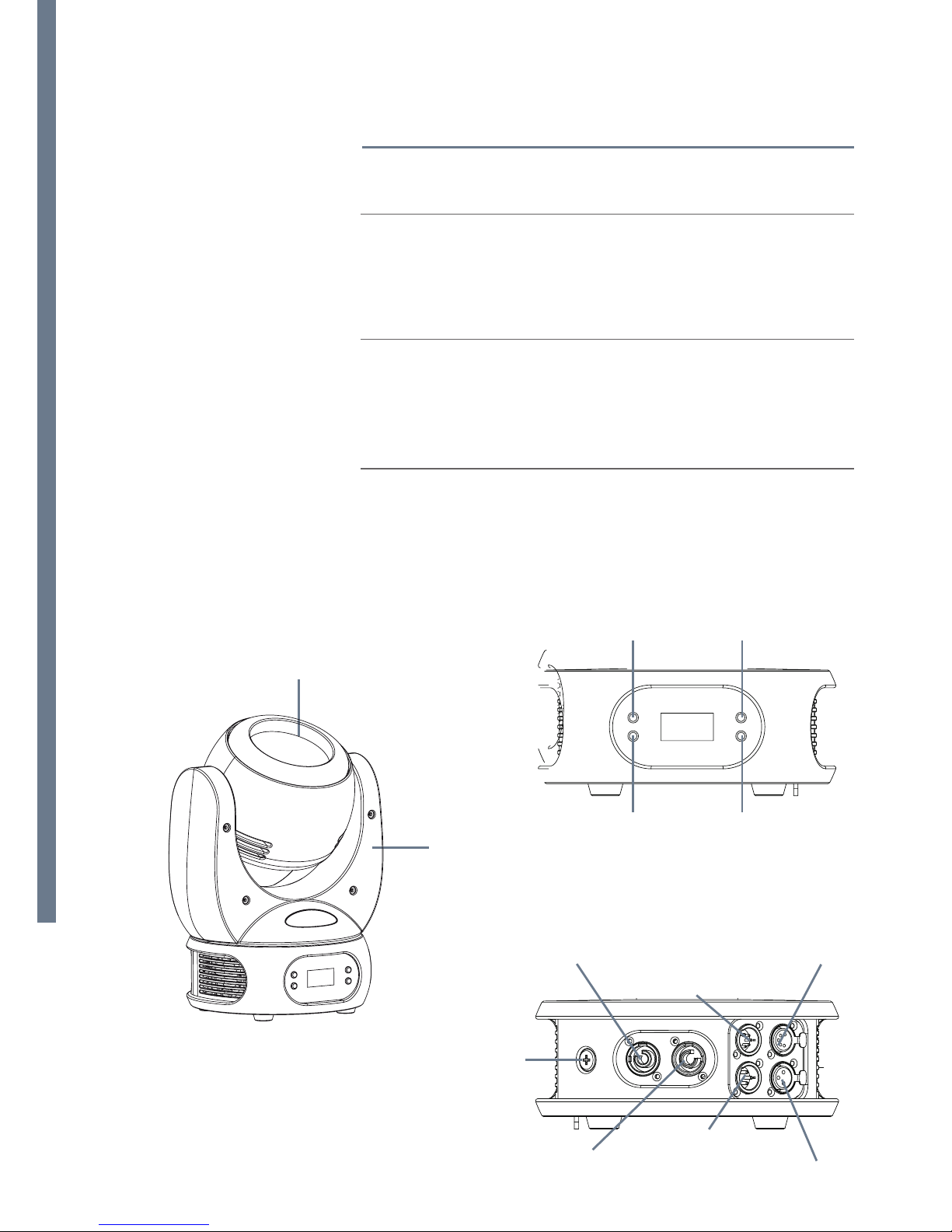

KOPF
ARM
MENÜ
ENTER
SICHERUNGSHALTER
SPANNUNGSVERSORGUNG
SPANNUNGSAUSGANG
DMX 3-PIN EINGANG
DMX 3-PIN AUSGANG
DMX 5-PIN AUSGANG
DMX 5-PIN EINGANG
UP/HOCHBLÄTTERN
DOWN/RUNTERBLÄTTERN
1.0
1.1
1.2

03
DEUTSCH
DMX 5-PIN AUSGANG
DMX 5-PIN EINGANG
SICHERHEITSHINWEISE
LESEN SIE VOR DER INBETRIEBNAHME IMMER DIE BEDIENUNGS-
ANLEITUNG. STELLEN SIE SICHER, DASS DER AM GERÄT ANGEGE-
BENE WERT FÜR DIE NETZSPANNUNG DEM DER VERSORGUNGS-
SPANNUNG VOR ORT ENTSPRICHT.
Dieses Produkt darf nur von qualifiziertem Fachpersonal installiert
werden.
Arbeiten am Gerät dürfen nur von qualifizierten Servicekräften
vorgenommen werden.
Ein Mindestabstand von 0,5 m zur nächsten Oberfläche muss
eingehalten werden.
Das Produkt darf nur in gut belüfteten Räumen betrieben werden.
Nie direkt in die Lichtquelle schauen.
Immer die Spannungsversorgung trennen bevor Arbeiten an dem
Gerät durchgeführt werden.
Der Schutzleiter muss immer verbunden sein.
Es muss gewährleistet werden, dass das Gerät nicht verschmutzt ist.
ACHTUNG: ERSTICKUNGSGEFAHR DURCH KUNSTSTOFFTÜTEN
Das Produkt hat unser Werk in bestem Zustand verlassen. Um
diesen für einen sicheren Betrieb aufrecht zu erhalten, muss der
Benutzer stets die Anweisungen und Sicherheitshinweise in dieser
Bedienungsanleitung beachten.
Vermeiden Sie, dass Rütteln oder harte Schläge auf Teile des Ge-
rätes einwirken. Stellen Sie sicher, dass das Gerät sauber und frei
von Staub ist. Stellen Sie stets sicher, dass die Verbindungen zur
Versorgung korrekt und sicher angeschlossen sind.
Zeigt sich am Gerät eine Fehlfunktion, wenden Sie sich unverzüg-
lich an Ihren Vertriebspartner. Wird das Gerät transportiert, wird
empfohlen dafür die originale Verpackung zu nutzen, mit der das
Gerät ab Werk geliefert wird.
ACHTUNG: DAS GERÄT NICHT IN BETRIEB NEHMEN, WENN ES
OFFENSICHTLICHE BESCHÄDIGUNGEN AUFWEIST!

04
DEUTSCH
Für Geräte mit Schutz gegen Fremdkörper und Wasser nach
IP-Code
Die Schutzart eines Gerätes wird anhand genormter Prüfverfahren
festgestellt. Zur Einordnung der Schutzart wird der IP-Code be-
nutzt. Dieser setzt sich aus den Buchstaben IP und zwei Kennzif-
fern zusammen.
Die erste Kennzier beschreibt den Schutz gegen das Eindringen
von Festkörpern, gibt also an, wie weit das Gehäuse ein Berühren
von elektrischen Bauteilen und ein Eindringen von Festkörpern
unterbindet.
Die zweite Kennzier gibt die Abschirmung gegen Wasser an.
Hierbei wird die schädliche Wirkung von Wasser anhand verschie-
dener Abstufungen definiert und ausdrücklich nicht die Dichtigkeit.
So kann ein Gehäuse bauartbedingt eine schädliche Wirkung von
Wasser unterbinden ohne hierzu vollkommen gegen Eindringen
von Wasser abgeschirmt zu sein!
SCHUTZARTEN ANHAND VON BEISPIELEN:
IP20: Fernhalten von Objekten >12,5mm „Fingerschutz“; Kein
Schutz gegen Wasser.
Typische Schutzklasse für Geräte für den Innenbereich.
IP33: Fernhalten von Fremdkörpern >2,5mm und Schutz gegen
Fallwasser bis 60° aus der Senkrechten.
Gängiger Schutz bei LED-Scheinwerfern mit Powercon und
XLR-Einbaubuchse auf der Unterseite. Diese Schutzklasse ist
Lageabhängig und bezieht sich immer auf die primär vorgesehene
Einsatzlage. Z.B. Floorspot auf dem Boden stehend.
IP54: Vollständiger Berührungsschutz und Schutz gegen
Sprühwasser aus allen Richtungen.
Bei Geräten, die für den eingeschränkten Außeneinsatz geeig-
net sind.
IP65: Staubdicht und Schutz gegen Strahlwasser aus allen Rich-
tungen.
Gängige Schutzklasse für LED-Scheinwerfer für den Außenein-
satz. Hier ist ein temporärer Einsatz weitestgehend unabhängig
von Witterungseinflüssen möglich.
IP67: Staubdicht und Schutz gegen kurzzeitiges Untertauchen.
Ein kurzzeitiges Untertauchen bis 1,5 m ist abgesichert.
SCHUTZ GEGEN FREMDKÖRPER UND WASSER
1.3

05
DEUTSCH
TEMPORÄRER BETRIEB
Grundsätzlich ist Veranstaltungsequipment immer für den
vorübergehenden Einsatz konzipiert, der einer repräsentativen
Anwendung für Eventbeleuchtung entspricht. Hierzu zählen Kon-
zerte, Festivals, Einsätze in Spielstätten wie Theatern, Clubs und
Diskotheken oder vergleichbare Venues.
Ein Dauerbetrieb, besonders unter Außenbedingungen oder
eine dauerhafte bauliche Anbringung im Außenbereich kann zu
Einschränkungen in der Funktion sowie vorzeitiger Ermüdung der
Dichtungen, Kabel und Oberflächenbeschichtung führen.
EINSCHRÄNKUNGEN DER IP SCHUTZART
Eine IP-Schutzart gibt nicht im allgemeinen eine Witterungsbe-
ständigkeit an! Faktoren wie Umgebungstemperatur und Lichtein-
wirkung durch Sonnenlicht (speziell der UV-Anteil) werden nicht
berücksichtigt!
Weiterhin sind teilweise gerätespezifische Maßnahmen wie Ab-
deckungen und Verschlusskappen notwendig um die angegebene
Schutzart zu erreichen Dichtungen in Geräten sind aus alternden
Materialien hergestellt. Um eine Schutzart zu aufrecht zu erhalten
müssen Dichtungen sowie Anzugsdrehmomente der Verschrau-
bungen regelmäßig einer Prüfung unterzogen und bei Bedarf in
einer Fachwerkstatt erneuert werden!

06
DEUTSCH
INSTALLATION
HÄNGEND: Das Gerät kann
an dem Haltebügel hängend
montiert werden. Hierzu muss
eine geeignete Befestigung wie
eine Traversenschelle benutzt
werden. Bitte achten Sie auf
geltende Vorschriften zur
Sicherung wie das Anschlagen
eines Sicherungsseiles.
STEHEND: Das Gerät kann
direkt auf dem Basement
stehend betrieben werden.
Eine sichere und ausreichend
Rutschhemmende Standfläche
ist sicherzustellen!
WICHTIGER SICHERHEITSHINWEIS!
Das Gerät kann in jeder beliebigen Position montiert werden.
Es ist auf eine Sachgemäße Montage zu achten!
BEFESTIGUNG SCHELLE
QUICKLOCK
BRACKET
SICHERUNGSSEIL
2.0
2.1

07
DEUTSCH

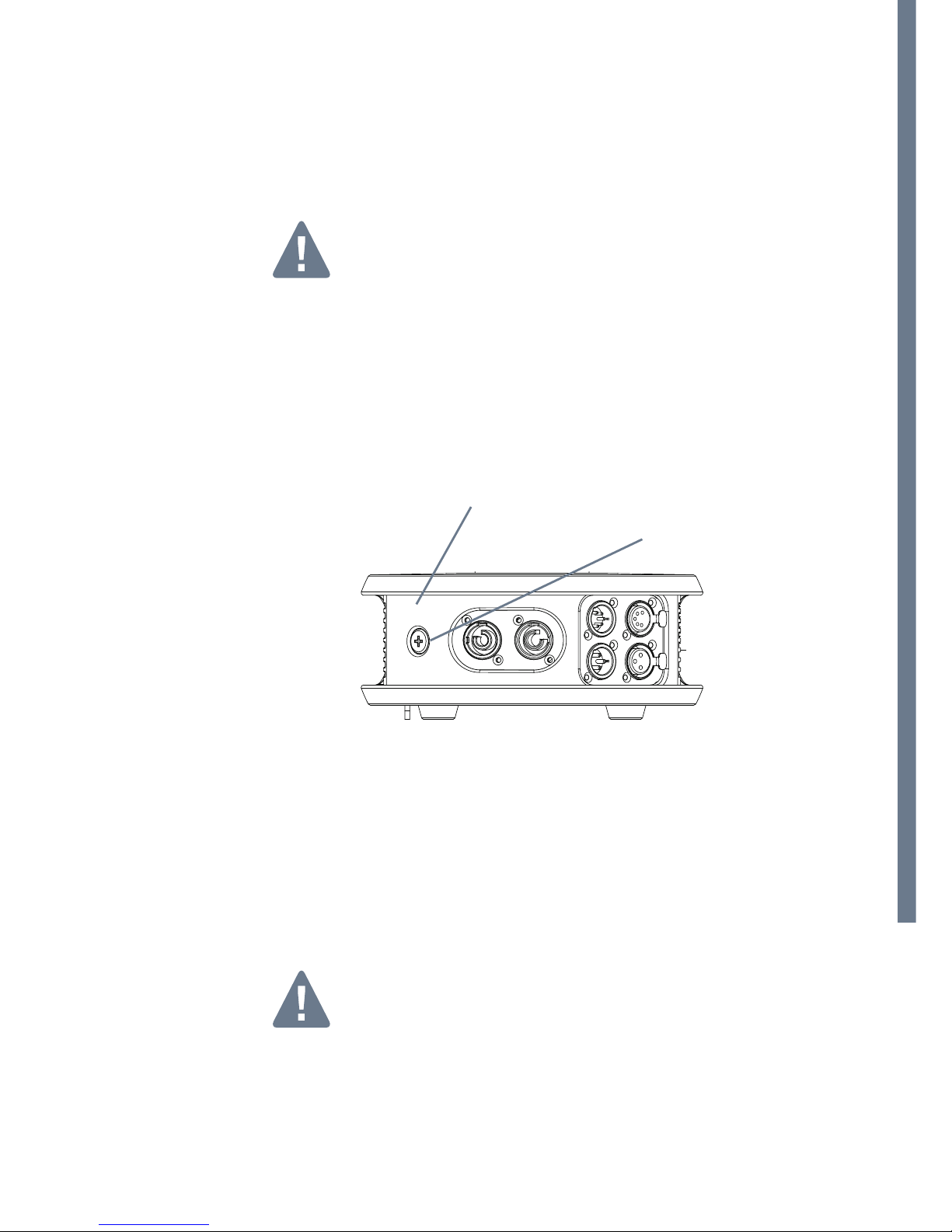

ACHTUNG! NUR SICHERUNGEN MIT DEN AUF DEM GERÄT
ANGEGEBENEN WERTEN BENUTZEN! DIE SICHERUNG NIEMALS
DURCH HÖHERE WERTE ERSETZEN ODER ÜBERBRÜCKEN!
LEBENSGEFAHR!
1. Den Sicherungshalter mit einem Schraubendreher önen.
2. Die alte Sicherung aus der Kappe entfernen.
3. Die neue Sicherung in die Kappe einsetzen.
4. Den Sicherungshalter mit einem Schraubendreher einsetzen.
Bei 220~240V: maximal 13 Geräte in Reihe
Bei 110~120V: maximal 7 Geräte in Reihe
HINWEIS!
Bei DMX-Kabellängen von mehr als 60 Metern wird dringend eine
Signalverstärkung empfohlen.
SICHERUNG WECHSELN
STROMVERSORGUNG
QUICKLOCK
BRACKET
SICHERUNG
SICHERUNGSHALTER
2.2
2.3

08
DEUTSCH

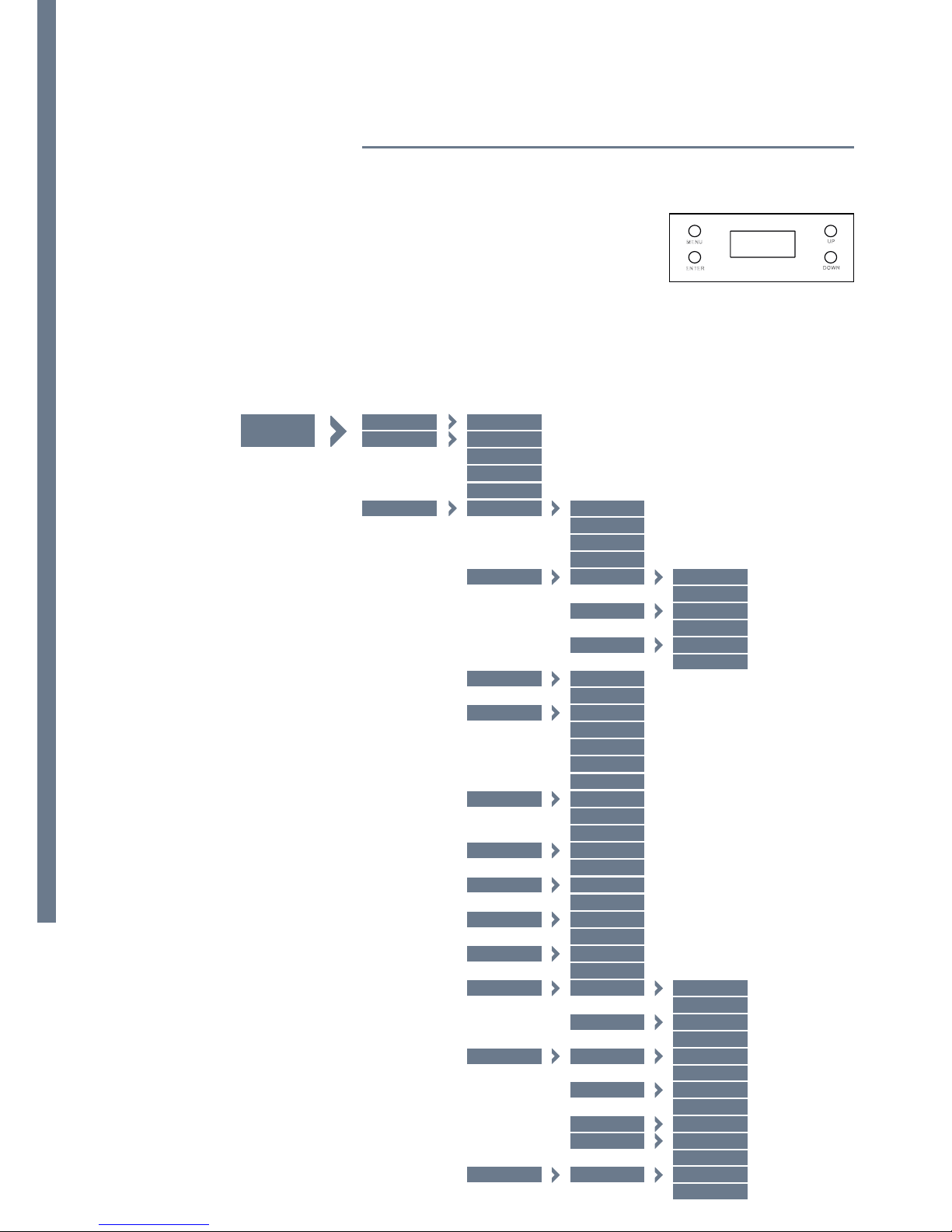

DISPLAYMENÜ3.0
BEDIENUNG
MENÜSTRUKTUR3.2
3.1
DO WN
EN TE R
UP
ME NU
ADRESS
MENÜ 001-512
PERSON
PERFORM
HSIC
FANS
PAN/TILT
BLACKOUT
DIMMER
COLOUR
DMX ERROR
DMX RESET
DISPLAY ON
DISPLAY LOCK
UPLOAD
WDMX
SETTING
SLOW
PAN INVERT
OFF
DIM 4
UC
SAVE
DMX
SHORT
OFF
LOAD PARA
WDMX RESET
SETTINGS LOCK
SERVECE LOCK
RECOVERY
WDMXHIDE
LOAD EDIT
YES
YES
OFF
OFF
*******
YES
NO
YES
NO
NO
ON
ON
NO
ON
DIM 3
RGB TO W
BLACK
DISPLAY
LONG
ON
DIM 2
OFF
DIM 1
OFF
TILT INVERT
PT SPEED
NORMAL
NORMAL
FAST
INVERT
INVERT
SLOW
NORMAL
FAST
AUTO
PERSON 1
PERSON 2
CMY
Menu: Weiter zum nächsten Menü.
Enter: Auswahl des aktuellen Punktes.
Up: Scrollen durch das Menü oder
erhöhen von Werten.
Down: Scrollen durch das Menü oder
senken von Werten

09
DEUTSCH
3.3
3.4
STAND ALONE
INFO
MANUAL
SERVICE
RUN
SYSTEM ERROR
RESET
CALIB. M
CALIB. C
RGB TO W
TEMPERATURE
VERSION
EDIT
DM 512
STEP (01-50)
V01
ALL RESET
PAN
2700 K
4200 K
6500 K
RED
TILT
ZOOM
3200 K
5600 K
8000 K
GREEN
BLUE
PT RESET
YES
00 - 255
00 - 255
00 - 255
00 - 255
00 - 255
00 - 255
YES
WHITE
PAN
NO
NO
DIMMER
TILT
STROBE
RED
ZOOM
GREEN
TIME
BLUE
USE
00 - 255
00 - 255
00 - 255
00 - 255
00 - 25
00 - 255
00 - 255
00 - 255
00 - 255
00 - 255
NO
YES
AUTO 1
AUTO 2
CUSTOM
TEST
SLAVE
Im Menü unter ADRESS die DMX-Adresse einstellen.
Im Menü unter PERSON die gewünschte DMX-Personality
einstellen. Funktionsbelegung, siehe 4.2: Kanalbelegung.
DMX 512 - EINSTELLUNGEN
PERSONALITY
ADRESS
PERSON
MENÜ
MENÜ
001-512
PERSON 1
PERSON 2
PERSON 3
PERSON 4
PERSON 5

10
DEUTSCH
Einstellungen unter MENÜ - PERFORM
FANS: SLOW/NORM/FAST/AUTO legt die Lüfterleistung fest.
PAN INVERT: NORM/INVERT invertiert die Reaktion auf PAN-DMX-Werte.
TILT INVERT: NORM/INVERT invertiert die Reaktion auf TILT-DMX-Werte.
PT SPEED: SLOW/FAST legt die maximale Bewegungsgeschwindigkeit fest.
BLACKD: OFF/ON Blackout während PAN/TILT Bewegungen
DIMMER: DIM1/DIM2/DIM3/DIM4/OFF legt die Dimmerkurve fest.
COLOR l
egt fest auf welche Farbkalibrierung zugegrien wird. RGB-
TOW nutzt die in CAL2 hinterlegten Werte. OFF nutzt keine Kalibrier-
werte, der Output ist maximal. UC ist der Universal-Color Kalibrierwert,
mit dem alle Geräte ab Werk abgeglichen werden um in verschiedenen
Gerätegenerationen und LED-Binnings kompatibel zu sein.
PERFORMANCE EINSTELLUNGEN
3.5
MENÜ PERFORM FANS
PAN/TILT
BLACKOUT
DIMMER
COLOUR
DMX ERROR
DMX RESET
DISPLAY ON
DISPLAY LOCK
UPLOAD
WDMX
SETTING
SLOW
PAN INVERT
OFF
DIM 4
UC
SAVE
DMX
SHORT
OFF
LOAD PARA
WDMX RESET
SETTINGS LOCK
SERVECE LOCK
RECOVERY
WDMXHIDE
LOAD EDIT
YES
YES
OFF
OFF
*******
YES
NO
YES
NO
NO
ON
ON
NO
ON
DIM 3
RGB TO W
BLACK
DISPLAY
LONG
ON
DIM 2
OFF
DIM 1
OFF
TILT INVERT
PT SPEED
NORMAL
NORMAL
FAST
INVERT
INVERT
SLOW
NORMAL
FAST
AUTO
