PRODUKTEIGENSCHAFTEN

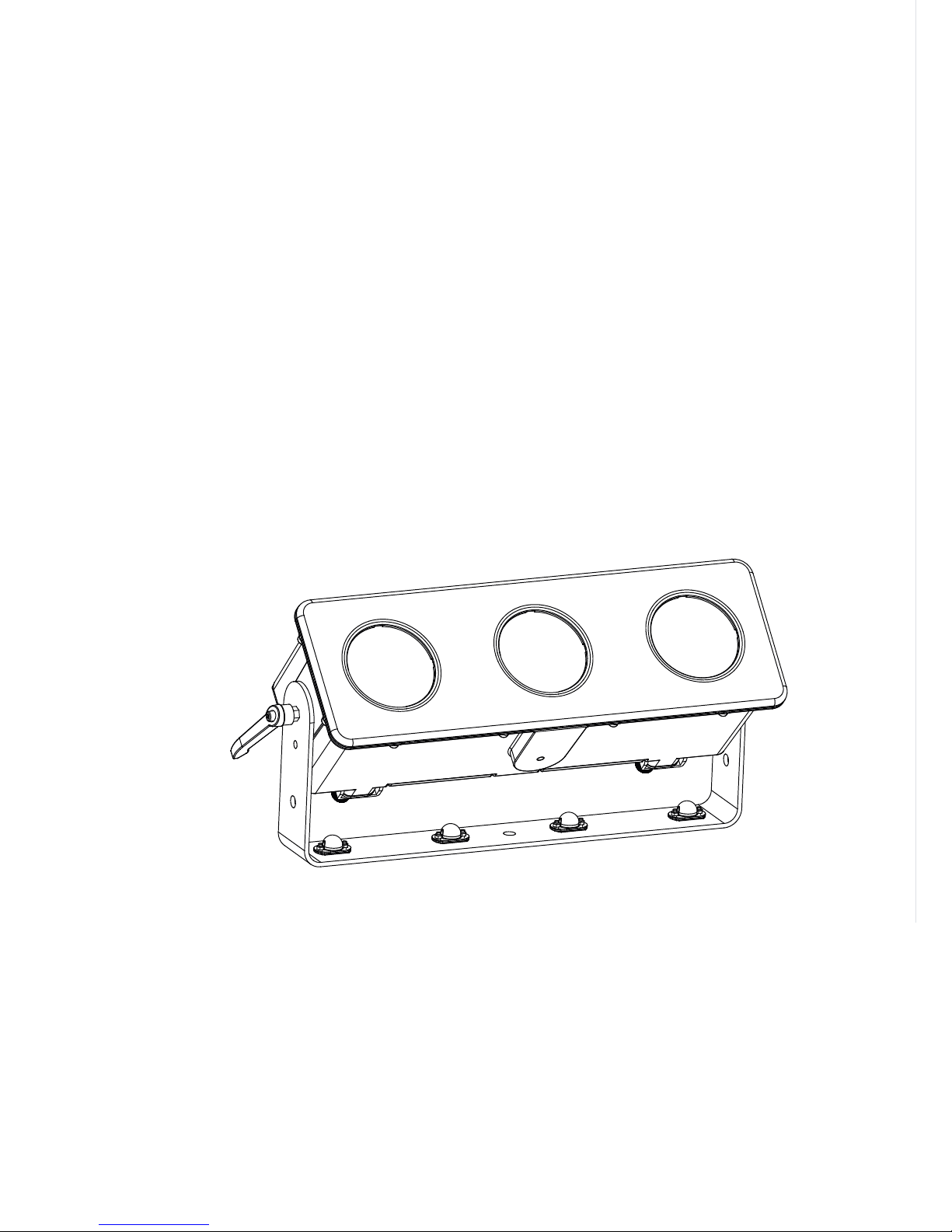

TECHNISCHE DATEN
Spannung 100-264VAC 47-63Hz
Maximum Power 230 Watt
Betriebstemperatur -20° - 45°C
Schutzklasse IP65
LEDs 3 x 60W RGBW 4in1
Breite 616 mm
Tiefe 180 mm
Höhe 262 mm
Gewicht 10,50 kg
1.0
1.1

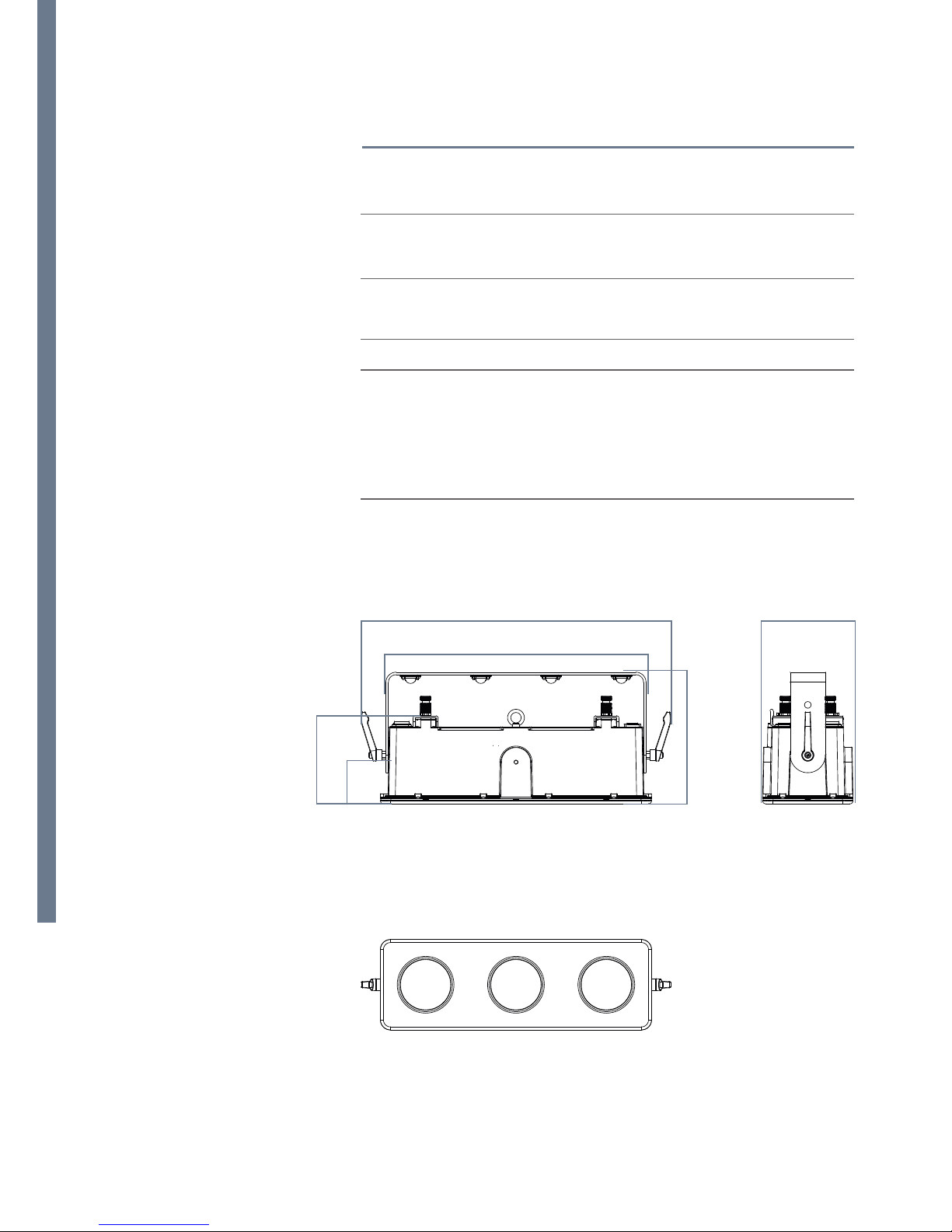

518 mm
616,2 mm 180 mm
97 mm
175 mm
262 mm

03
DEUTSCH
SICHERHEITSHINWEISE
LESEN SIE VOR DER INBETRIEBNAHME IMMER DIE BEDIENUNGS-
ANLEITUNG. STELLEN SIE SICHER, DASS DER AM GERÄT ANGEGE-
BENE WERT FÜR DIE NETZSPANNUNG DEM DER VERSORGUNGS-
SPANNUNG VOR ORT ENTSPRICHT.
Dieses Produkt darf nur von qualifiziertem Fachpersonal installiert
werden.
Arbeiten am Gerät dürfen nur von qualifizierten Servicekräften
vorgenommen werden.
Ein Mindestabstand von 0,5 m zur nächsten Oberfläche muss
eingehalten werden.
Das Produkt darf nur in gut belüfteten Räumen betrieben werden.
Nie direkt in die Lichtquelle schauen.
Immer die Spannungsversorgung trennen bevor Arbeiten an dem
Gerät durchgeführt werden.
Der Schutzleiter muss immer verbunden sein.
Es muss gewährleistet werden, dass das Gerät nicht verschmutzt ist.
ACHTUNG: ERSTICKUNGSGEFAHR DURCH KUNSTSTOFFTÜTEN
Das Produkt hat unser Werk in bestem Zustand verlassen. Um
diesen für einen sicheren Betrieb aufrecht zu erhalten, muss der
Benutzer stets die Anweisungen und Sicherheitshinweise in dieser
Bedienungsanleitung beachten.
Vermeiden Sie, dass Rütteln oder harte Schläge auf Teile des Ge-
rätes einwirken. Stellen Sie sicher, dass das Gerät sauber und frei
von Staub ist. Stellen Sie stets sicher, dass die Verbindungen zur
Versorgung korrekt und sicher angeschlossen sind.
Zeigt sich am Gerät eine Fehlfunktion, wenden Sie sich unverzüg-
lich an Ihren Vertriebspartner. Wird das Gerät transportiert, wird
empfohlen dafür die originale Verpackung zu nutzen, mit der das
Gerät ab Werk geliefert wird.
ACHTUNG: DAS GERÄT NICHT IN BETRIEB NEHMEN, WENN ES
OFFENSICHTLICHE BESCHÄDIGUNGEN AUFWEIST!

04
DEUTSCH
Für Geräte mit Schutz gegen Fremdkörper und Wasser nach
IP-Code
Die Schutzart eines Gerätes wird anhand genormter Prüfverfahren
festgestellt. Zur Einordnung der Schutzart wird der IP-Code be-
nutzt. Dieser setzt sich aus den Buchstaben IP und zwei Kennzif-
fern zusammen.
Die erste Kennzier beschreibt den Schutz gegen das Eindringen
von Festkörpern, gibt also an, wie weit das Gehäuse ein Berühren
von elektrischen Bauteilen und ein Eindringen von Festkörpern
unterbindet.
Die zweite Kennzier gibt die Abschirmung gegen Wasser an.
Hierbei wird die schädliche Wirkung von Wasser anhand verschie-
dener Abstufungen definiert und ausdrücklich nicht die Dichtigkeit.
So kann ein Gehäuse bauartbedingt eine schädliche Wirkung von
Wasser unterbinden ohne hierzu vollkommen gegen Eindringen
von Wasser abgeschirmt zu sein!
SCHUTZARTEN ANHAND VON BEISPIELEN:
IP20: Fernhalten von Objekten >12,5mm „Fingerschutz“; Kein
Schutz gegen Wasser.
Typische Schutzklasse für Geräte für den Innenbereich.
IP33: Fernhalten von Fremdkörpern >2,5mm und Schutz gegen
Fallwasser bis 60° aus der Senkrechten.
Gängiger Schutz bei LED-Scheinwerfern mit Powercon und
XLR-Einbaubuchse auf der Unterseite. Diese Schutzklasse ist
Lageabhängig und bezieht sich immer auf die primär vorgesehene
Einsatzlage. Z.B. Floorspot auf dem Boden stehend.
IP54: Vollständiger Berührungsschutz und Schutz gegen
Sprühwasser aus allen Richtungen.
Bei Geräten, die für den eingeschränkten Außeneinsatz geeig-
net sind.
IP65: Staubdicht und Schutz gegen Strahlwasser aus allen Rich-
tungen.
Gängige Schutzklasse für LED-Scheinwerfer für den Außenein-
satz. Hier ist ein temporärer Einsatz weitestgehend unabhängig
von Witterungseinflüssen möglich.
IP67: Staubdicht und Schutz gegen kurzzeitiges Untertauchen.
Ein kurzzeitiges Untertauchen bis 1,5 m ist abgesichert.
SCHUTZ GEGEN FREMDKÖRPER UND WASSER
1.3

05
DEUTSCH
TEMPORÄRER BETRIEB
Grundsätzlich ist Veranstaltungsequipment immer für den
vorübergehenden Einsatz konzipiert, der einer repräsentativen
Anwendung für Eventbeleuchtung entspricht. Hierzu zählen Kon-
zerte, Festivals, Einsätze in Spielstätten wie Theatern, Clubs und
Diskotheken oder vergleichbare Venues.
Ein Dauerbetrieb, besonders unter Außenbedingungen oder
eine dauerhafte bauliche Anbringung im Außenbereich kann zu
Einschränkungen in der Funktion sowie vorzeitiger Ermüdung der
Dichtungen, Kabel und Oberflächenbeschichtung führen.
EINSCHRÄNKUNGEN DER IP SCHUTZART
Eine IP-Schutzart gibt nicht im allgemeinen eine Witterungsbe-
ständigkeit an! Faktoren wie Umgebungstemperatur und Lichtein-
wirkung durch Sonnenlicht (speziell der UV-Anteil) werden nicht
berücksichtigt!
Weiterhin sind teilweise gerätespezifische Maßnahmen wie Ab-
deckungen und Verschlusskappen notwendig um die angegebene
Schutzart zu erreichen Dichtungen in Geräten sind aus alternden
Materialien hergestellt. Um eine Schutzart zu aufrecht zu erhalten
müssen Dichtungen sowie Anzugsdrehmomente der Verschrau-
bungen regelmäßig einer Prüfung unterzogen und bei Bedarf in
einer Fachwerkstatt erneuert werden!

06
DEUTSCH
INSTALLATION
Bei 220~240V: maximal 8 Geräte in Reihe
Bei 110~120V: maximal 4 Geräte in Reihe
HINWEIS!
Wenn das Signalkabel zwischen dem DMX-Kontroller und den
Geräten sowie zwischen den einzelnen Geräten eine Länge von
60 m übersteigt, kann es zu Signalstörungen kommen. In diesem
Fall wird ein Signalverstärker empfohlen.

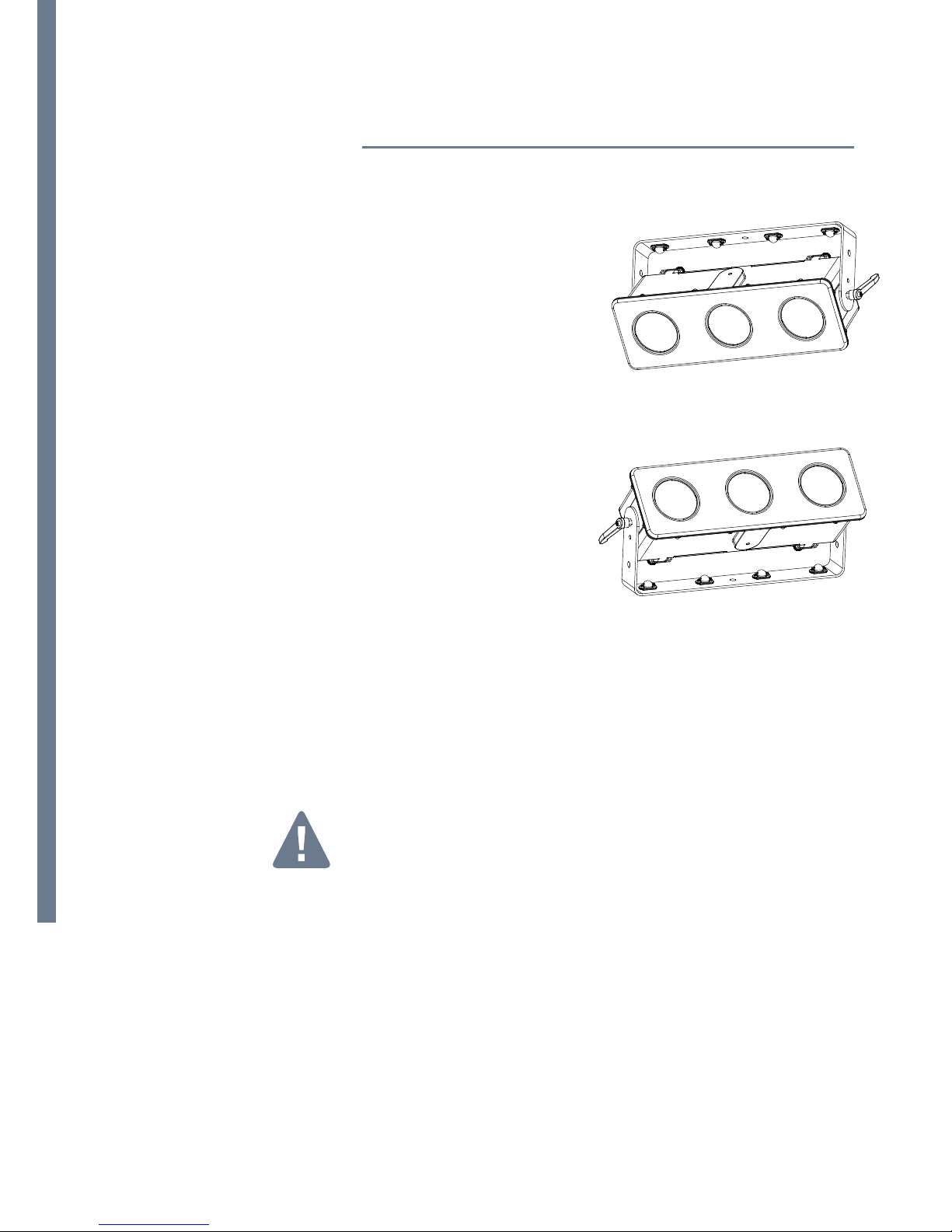

HÄNGEND: Das Gerät kann
an dem Haltebügel hängend
montiert werden. Hierzu muss
eine geeignete Befestigung wie
eine Traversenschelle benutzt
werden. Bitte achten Sie auf
geltende Vorschriften zur
Sicherung wie das Anschlagen
eines Sicherungsseiles.
STEHEND: Das Gerät kann
durch aufklappen des Bügels
sicher aufgestellt werden.
BEFESTIGUNG
STROMVERSORGUNG
2.0
2.1
2.2

07
DEUTSCH
DISPLAYMENÜ
weiter nächste Seite →
3.0
Menu: Weiter zum nächsten Menü.
Enter: Auswahl des aktuellen Punktes.
Up: Scrollen durch das Menü oder
erhöhen von Werten.
Down: Scrollen durch das Menü oder
senken von Werten
BEDIENUNG

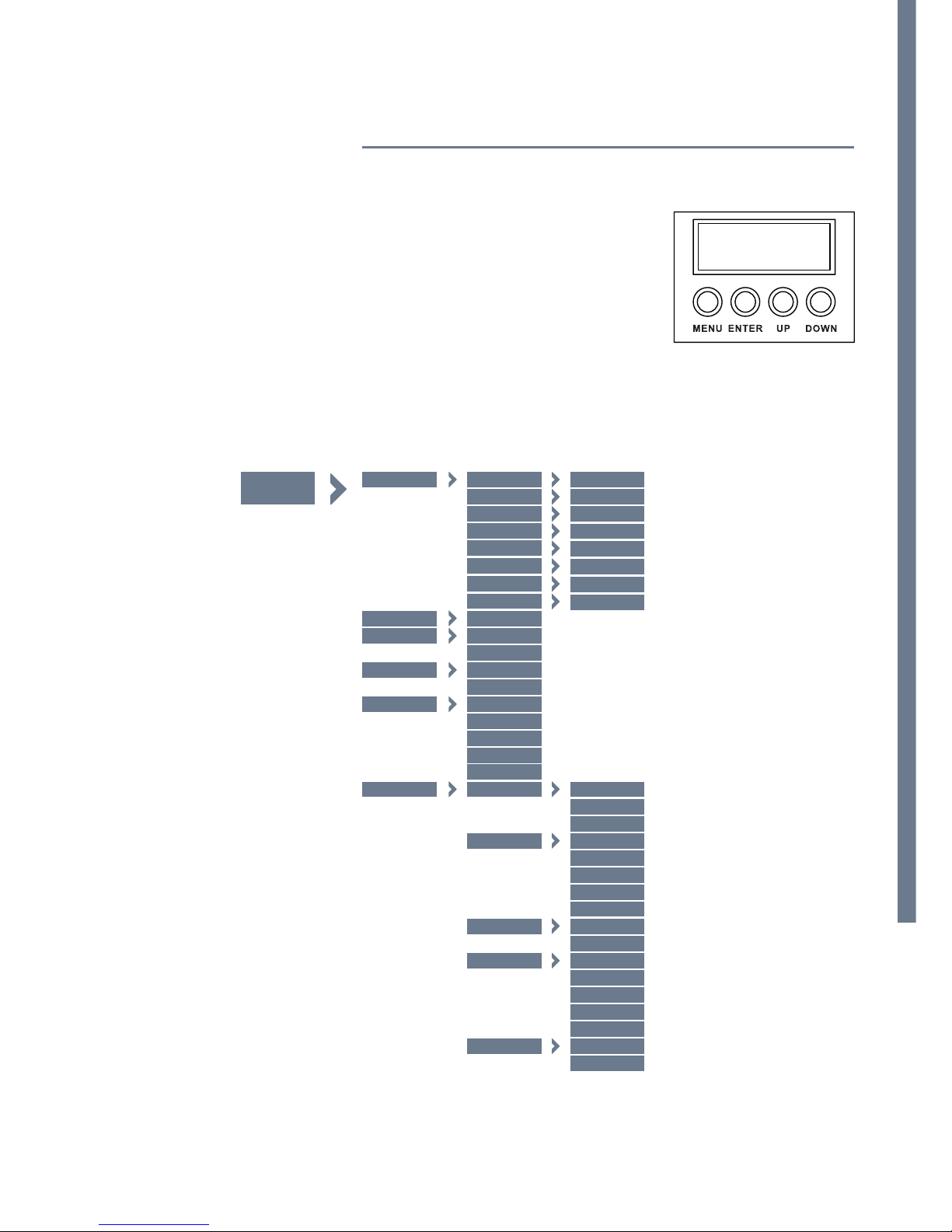

MENÜSTRUKTUR3.2
3.1
STATIC
ADRESS
RUN MODE
PERSONALITY
ZOOM MODE
MENÜ RED
1 - 512
DMX
HSIC
ZOOM MODE 1
SLAVE
PIXEL 1
PIXEL 2
TR16
HALO
ZOOM MODE 2
R (0-255)
SETTING COLOR
DIMMER
DMX ERROR
PWM
KEY
UC
DIM4
SAVE
600 HZ
ON
2000 HZ
OFF
DIM3
BLACK
1200 HZ
OFF
4000 HZ
25 KHZ
DIM1
RGBW
DIM2
OFF
B (0-255)
R (0-255)
W (0-255)
Z (0-255)
Z (0-255)
Z (0-255)
S (0-25)
BLUE
GREEN
WHITE
ZOOM1
ZOOM2
ZOOM3
STROBE

08
DEUTSCH
WT
CALIB. C
INFO
*****
TEMPERATURE
VERSION
NET PARA
WH. 01
WH. 02
WH. 12
RGB TO W
RED
RED
RED
RED
DEVICE IP
GREEN
GREEN
GREEN
GREEN
NET MASK
BLUE
BLUE
BLUE
BLUE
MAC ADDR
UNIVERS
WHITE
WHITE
WHITE
R. (0-255)
R. (0-255)
R. (0-255)
R. (0-255)
G. (0-255)
G. (0-255)
G. (0-255)
G. (0-255)
B. (0-255)
B. (0-255)
B. (0-255)
B. (0-255)
W. (0-255)
W. (0-255)
W. (0-255)
NETWORK
PROTOCOL
UPLOAD
RESET
NET SWITCH
DMX 512
PASS
PASS
ARTNET
ARTNET2DMX
IP MODE
CUSTOM IP SET
UNIVERS
OFF
*****
*****
SEND
RESET
DEFAUL IP
XX.XX.XX.
XXX
ON
CUSTOM IP

09
DEUTSCH
3.3
3.4
3.6
3.5
Im Menü STAT wird aus den Farbwerten sowie Zoom und Strobe
anhand der DMX-Werteskala (0 - 255) eine statische Szene einge-
stellt.
Im Menü ADDR wird die DMX-Startadresse des Gerätes eingestellt.
ZOOM MODE 1 fährt schnelle Zoombewegungen. Empfohlen bei
Temperaturen > 0°C.
ZOOM MODE 2 fährt langsame Zoombewegungen. Empfohlen bei
Temperaturen < 0°C
Im RUN-MODE Menü wird die Betriebsweise des Gerätes festge-
legt.
DMX: Das Gerät reagiert auf Eingaben durch einen DMX-Kontroller
SLAVE: Das Gerät folgt einem Gerät im Static oder Auto Mode,
wenn es durch XLR-Kabel verbunden ist.
HINWEIS: GERÄTE IM AUTO ODER STATIC MODE SENDEN SIGNA-
LE AUF DEN XLR-ANSCHLÜSSEN UND KÖNNEN DMX STÖREN.
STATISCHE FARBE EINSTELLEN
DMX512 ADRESSE
ZOOM MODE
RUN MODE
MENÜ
MENÜ
MENÜ
MENÜ
ADDRESS 0-512
STATIC RED R (0-255)
B (0-255)
R (0-255)
W (0-255)
Z (0-255)
Z (0-255)
Z (0-255)
S (0-25)
BLUE
GREEN
WHITE
ZOOM1
ZOOM2
ZOOM3
STROBE
RUN MODE DMX
SLAVE
ZOOM MODE ZOOM MODE 1
ZOOM MODE 2

10
DEUTSCH
3.7
3.8
Im Menü PERSONALITY wird die gewünschte DMX-Kanalbelegung
eingestellt.
Im Menü SETTING werden Geräteeinstellungen vorgenommen.
COLOR aktiviert oder deaktiviert die Farbkalibrierung. Wenn RGBW
ausgewählt ist, wird bei RGB = 255,255,255 die kalibirierte Farbe
dargestellt.
Mit der Einstellung UC (Uniform Color) wird eine Werkskalibrierung
geladen, die Geräte verschiedener Generationen und Binnings
abgleicht.
Mit den Einstellungen DIM1, DIM2, DIM3 oder DIM4 wird das
Dimmverhalten gesteuert. Es stehen verschiedene Halogensimula-
tionen zur Verfügung.
Im Menüpunkt DMX ERROR wird mit SAVE oder BLACK festgelegt,
wie das Gerät sich bei Störung des DMX-Signals verhalten soll.
PWM RATE legt die PWM refresh Rate fest. 600 HZ; 1200 HZ;
2000 HZ; 4000HZ; 25000 HZ
HINWEIS: JE HÖHER DIE REFRESHRATE EINGESTELLT WIRD,
DESTO GERINGER WIRD DIE GREYRATE.
FULL POWER CCT legt die Farbtemperatur fest 3200 K; 4200 K;
5600 K; NORMAL.
KEY sperrt das Gerät nach kurzer Zeit. Um in das Menü zu gelan-
gen wird das Standardpasswort „UP+DOWN+UP+DOWN“ Enter
abgefragt.
NET SWITCH aktiviert den intergrierten ARTNET-Knoten.
Im Menü IP-MODE wird eingestellt ob die Default oder eine Benut-
zerdefinierte IP-Adresse genutzt werden soll.
Im Untermenü CUSTOM SET IP kann eine IP-Adresse für das Gerät
vergeben werden.
Im UNIVERSE Menü wird das DMX-Universum des ARTNET-Kno-
ten eingestellt.
DMX PERSONALITY
GERÄTE EINSTELLUNGEN
MENÜ
PERSONALITY HSIC
PIXEL 1
PIXEL 2
TR16
HALO
