Exsys EX-1197HMS User manual

Anleitung
Vers. 1.1 / 19.09.18
Manual
7 Port USB 3.1 (Gen1) Metal HUB with
15 V ESD Surge Protection
EX-1197HMS
7 Port USB 3.1 (Gen1) Metall HUB mit
15 V ESD Überspannungsschutz

2
EX-1197HMS
1. Beschreibung······················································································ 3
2. Lieferumfang ······················································································ 3
3. Aufbau, Anschlüsse & Jumper Einstellungen ···········································4-6
3.1 Aufbau······································································································ 4
3.2 Anschlüsse······························································································4-5
3.3 Jumper Einstellungen ·················································································· 6
4. Hardware Installation············································································ 7
5. Treiber Installation ··············································································· 8
6. Reinigung ·························································································· 8
7. Technische Daten················································································ 9
8. Technische Zeichnung·········································································· 9
1. Description ························································································10
2. Extent of Delivery ···············································································10
3. Layout, Connections & Jumper Settings ············································· 11-13
3.1 Layout ·····································································································11
3.2 Connections ························································································ 11-12
3.3 Jumper Settings ························································································13
4. Hardware Installation···········································································14
5. Driver Installation················································································15
6. Cleaning ···························································································15
7. Technical Information ··········································································16
8. Technical Drawing ··············································································16
Inhaltsverzeichnis
Index
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved

3
EX-1197HMS Deutsch
Der EX-1197HMS ist ein USB 3.1 (Gen1) Metall HUB für bis zu 7 Endgeräte. Der Hub ist
mit 5 USB-A Buchsen und 2 USB-C Buchse für Endgeräte und 1 USB-B Buchse für den
Anschluss an den PC ausgestattet. Er unterstützt alle USB Anschlüsse von 1.1 bis 3.1.
Durch die Stromversorgung über den Terminal Block können an jedem Port 900mA zur
Verfügung gestellt werden. Der USB 3.1 Bus unterstützt optimal die Leistung des schnel-
len Genesys Chipsatz. Der EX-1197HMS gewährleistet so eine sichere Datenübertragung
und exzellente Performance von bis zu 5Gbit/s. Er unterstützt den Self Powered und Bus
Powered Modus. Zusätzlich ist der EX-1197HMS mit einem 15 V ESD Überspannungs-
schutz ausgestattet. Der EX-1197HMS unterstützt die Norm IP30. Im Lieferumfang ist das
DIN-Rail it für die Installation auf einer Tragschiene enthalten. Das DIN-Rail it wird mit
zwei Schrauben auf der Rückseite festgeschraubt. Der EX-1197HMS kann problemlos
mit der im Lieferumfang enthaltenen Wandmontage Halterung an die Wand installiert
werden.
Merkmale:
• ompatibel zu USB 1.1, 2.0, 3.0 & 3.1
• Bis zu 5Gbit/s
• Es werden alle Betriebssysteme unterstützt
• 15 V ESD Überspannungsschutz
• Zerti iziert ür
1. Beschreibung
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
Bevor Sie den EX-1197HMS an Ihren PC anschließen, überprüfen Sie bitte zuerst den
Inhalt der Lieferung:
• EX-1197HMS
• USB 3.1 (Gen1) abel
• DIN-Rail it (EX-6096)
• Wandmontage Halterung
• Anleitung
2. Lie erum ang

4
Deutsch EX-1197HMS

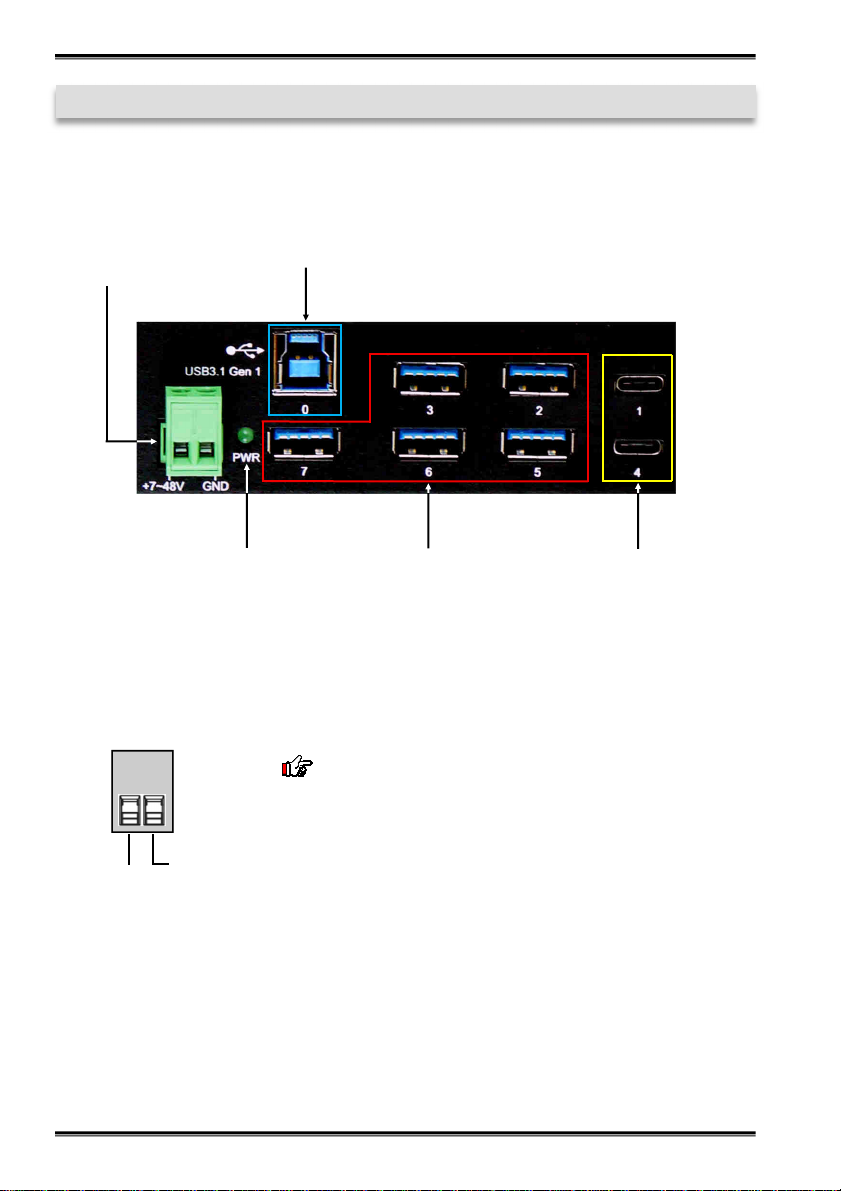

3.1 Au bau
3. Au bau, Anschlüsse & Jumper Einstellungen
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
3.2 Anschlüsse
+7V - 48V T-Block:
+7V - 48V GND (Ground)
ACHTUNG!!!
Schließen Sie niemals Strom an Ground an,
dadurch kann Ihre Hardware zerstört werden!!!
2x USB 3.1 (Gen1)
Downstream C-Buchse
5x USB 3.1 (Gen1)
Downstream A-Buchse
1x USB 3.1 (Gen1)
Upstream B-Buchse
Betriebs LED
7-48V T-Block
für optionales
externes Netzteil

5
EX-1197HMS Deutsch
3. Au bau, Anschlüsse & Jumper Einstellungen
3.2 Anschlüsse
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
USB 3.1 (Gen1) C-Buchse:
Hinweis!
Durch die Doppelbelegung der Pins, kann der USB Typ-C Stecker beidseitig in die Buchse
gesteckt werden.
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
USB 3.1 (Gen1) A-Buchse:
StdB_SSTX -
StdB_SSTX+
GND_DRAIN
VCC
StdB_SSTX +
StdB_SSTX -
D+D- GND
USB 3.1 (Gen1) B-Buchse:
D-
GND
StdB_SSTX -
StdB_SSTX +
GND_DRAIN
StdB_SSTX+
StdB_SSTX -
D+
VBus
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.

6
Deutsch EX-1197HMS
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
3. Au bau, Anschlüsse & Jumper Einstellungen

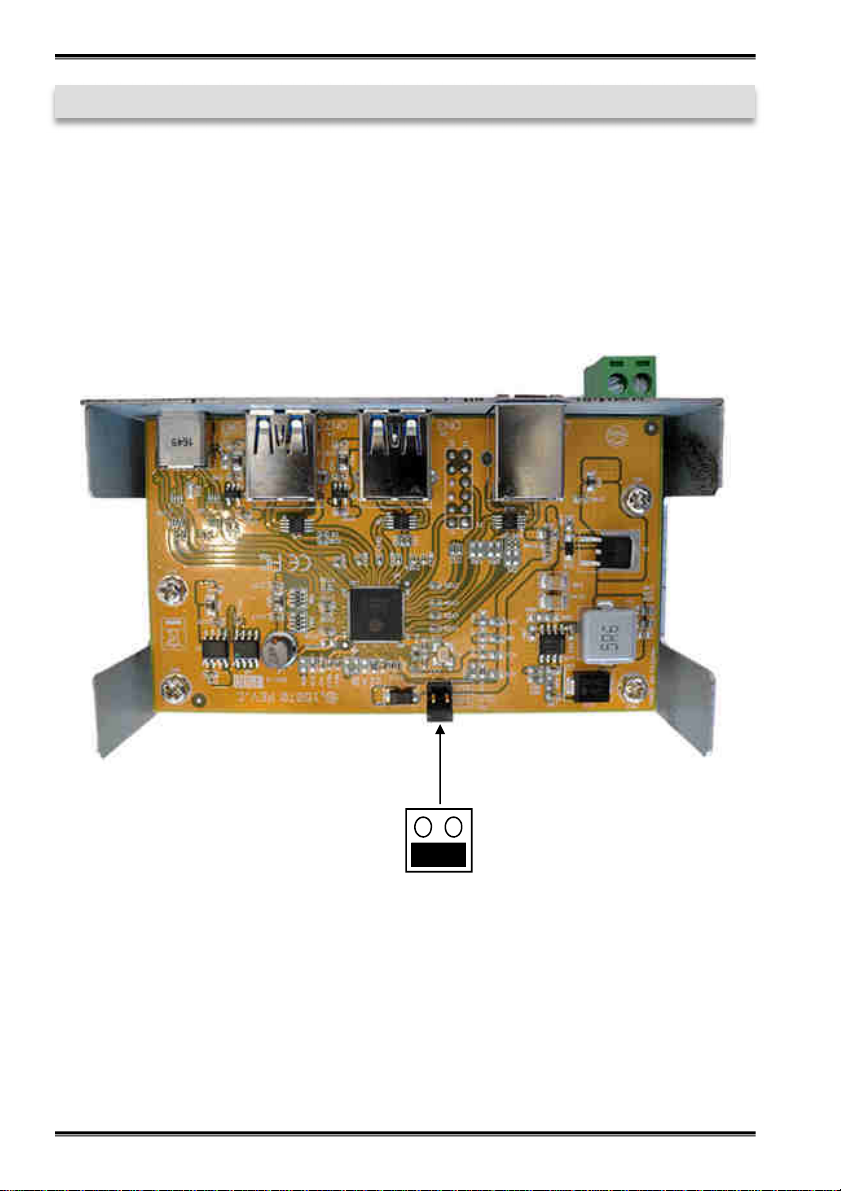

Die EX-1197HMS wird mit der Einstellung Self-Power ausgeliefert. Sie haben aber die
Möglichkeit die EX-1197HMS mit Bus-Power zu versorgen. Dafür müssen Sie zu erst
das Gehäuse mit den zwei Schrauben auf den Seiten öffnen. Nun müssen Sie den
Jumper JP1 von DIS (Disable) auf ENA (Enable) setzen. Siehe nachfolgende Abbil-
dung.
3.3 Jumper Einstellungen
JP1 ENA
DIS

7
EX-1197HMS Deutsch
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
4. Hardware Installation
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwi-
schen PC‘s gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-
1197HMS geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung
Ihres Computersystems.
1. Installieren Sie die EX-1197HMS an die Wand oder mit dem mitgelieferten DIN-Rail
it auf einer Tragschiene.
2. Verbinden Sie das mitgelieferte USB 3.1(Gen1) abel mit dem USB 3.0/3.1(Gen1)
Upstream B-Anschluss des Hubs.
3. Schließen Sie jetzt den Stromanschluss des optionalen Netzteils an den Terminal
Block des Hubs an und stecken Sie den Netzstecker des Netzteils in eine Steckdose.
4. Verbinden Sie nun das andere Ende (A-Anschluss) des mitgelieferten USB 3.0/3.1
(Gen1) abels mit der USB A-Buchse an Ihrem PC.
Löcher für
Wandmontage
DIN-Rail Clip Montage an
Tragschiene

8
Deutsch EX-1197HMS
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
6. Reinigung
5. Treiber Installation
Alle Betriebssysteme
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX-
1197HMS automatisch und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller“ folgen-
de Einträge sehen:
Sind diese oder ähnliche Einträge vorhanden, ist der USB Hub richtig installiert.
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht fa-
serndes Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der
Anschlüsse bitte darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlas-
sen werden. Verwenden Sie bitte zu Reinigung in keinem Fall ein euchtes oder
nasses Tuch!

9
EX-1197HMS Deutsch
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
8. Technische Zeichnung
7. Technische Daten
Chip-Set: Genesys
Datentrans er-Rate: 5Gbit/s
Anschlüsse: 5x USB 3.1 (Gen1) A-Buchse, 2x USB 3.1 (Gen1)
C-Buchse, 1x USB 3.1 (Gen1) B-Buchse,
1x Terminal Block 7-48V
Hardwaresystem: USB 1.1, 2.0, 3.0 & 3.1
Betriebssystem: Alle Betriebssysteme
Betriebstemperatur: 0° bis 55° Celsius
Lagertemperatur: -20° bis 85° Celsius
Rel. Lu t euchtigkeit: 5% bis 95%
Stromversorgung: +7 bis +48 Volt
Abmessung: 113,00 x 61,50 x 36,30 mm
Gewicht: 400g

10
English EX-1197HMS
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
The EX-1197HMS is a plug & play high-speed USB 3.1 (Gen1) metal hub for 7 USB
devices. The EX-1197HMS provides 5 USB-A Ports und 2 USB-C Port for devices and 1
USB-B uplink Port for PC. It supports all USB connections from 1.1 to 3.1. Via a exter-
nal power supply it is possible to provide a maximum of 900mA on each USB port. The
EX-1197HMS design fully utilize the Genesys chipset, which represents the latest in
SuperSpeed USB interface technology. It uses data transfer rates up to 5Gbit/s. It pro-
vides a secure and very high data transfer on each single port. The EX-1197HMS sup-
port the Self Powered and Bus Powered mode. In addition the EX-1197HMS is
equipped with an 15 V ESD surge protection. The EX-1197HMS is IP30 compliant.
The DIN-Rail it is included in the extent of delivery for installation in a 19” Rack. The
DIN-Rail kit will be tightened with two screwed on the back of the EX-1197HMS. The
EX-1197HMS can be easily installed on the wall with the included Wall Mounting Bra-
cket.
Features:
• Compatible for USB 1.1, 2.0, 3.0 & 3.1
• Up to 5Gbit/s
• All Operating Systems are supported
• 15 V ESD Surge Protection
• Certi icate or
1. Description
Before you connect the EX-1197HMS to your PC, you should first check the contents of
the delivery:
• EX-1197HMS
• USB 3.1 (Gen1) Cable
• DIN-Rail it (EX-6096)
• Wall Mounting Bracket
• Manual
2. Extent o Delivery

11
EX-1197HMS English
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved

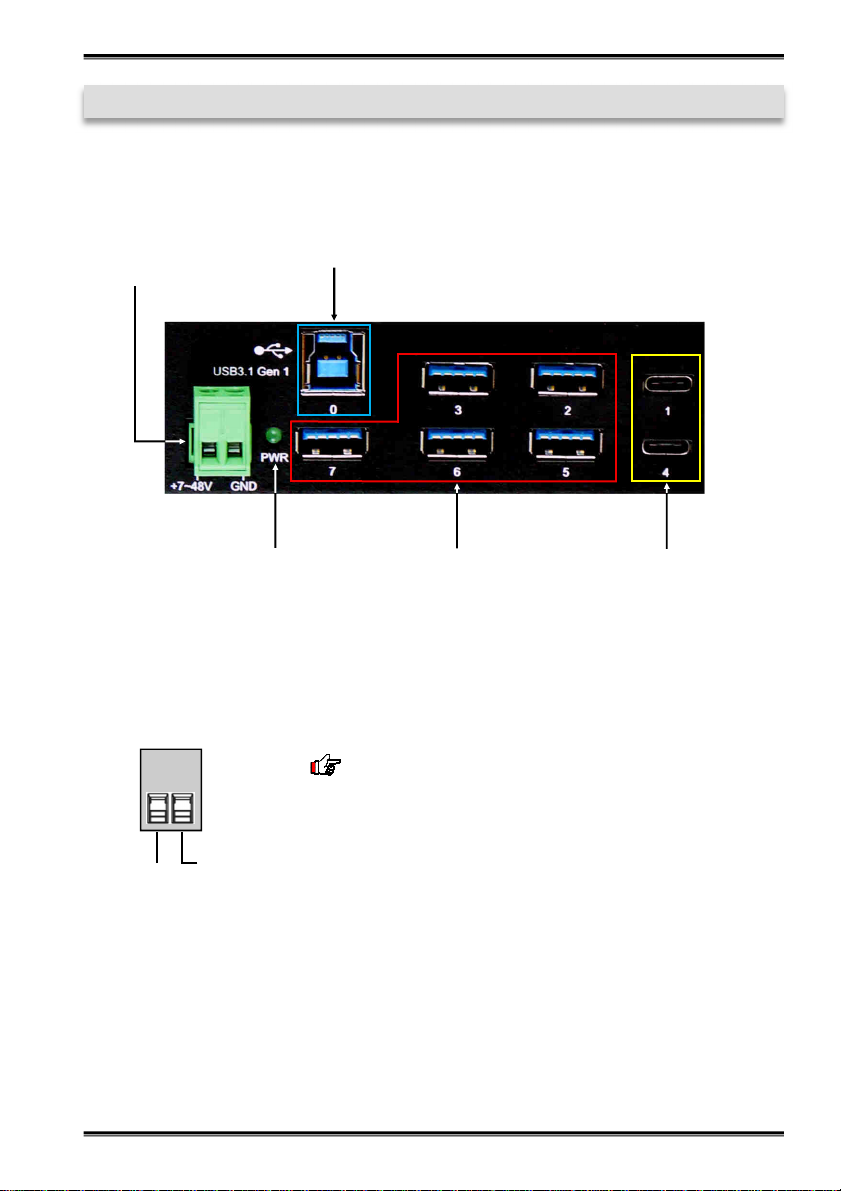

3.1 Layout
3. Layout, Connections & Jumper Settings
3.2 Connections
+7V - 48V T-Block:
+7V - 48V GND (Ground)
ATTENTION!!!
Never connect power to GND, it will destroy
your Hardware!!!
2x USB 3.1 (Gen1)
Downstream C-Port
5x USB 3.1 (Gen1)
Downstream A-Port
1x USB 3.1 (Gen1)
Upstream B-Port
Power LED
7-48V T-Block for
optional external
Power Supply

12
English EX-1197HMS
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
3. Layout, Connections & Jumper Settings
3.2 Connections
USB 3.1 (Gen1) C-Port:
Note!
By dual assignment o the pins, the USB Type-C plug can be plugged into the port on both
sides.
Attention!
Never plug in with orce
or in wrong direction.
USB 3.1 (Gen1) A-Port:
StdB_SSTX -
StdB_SSTX+
GND_DRAIN
VCC
StdB_SSTX +
StdB_SSTX -
D+D- GND
USB 3.1 (Gen1) B-Port:
D-
GND
StdB_SSTX -
StdB_SSTX +
GND_DRAIN
StdB_SSTX+
StdB_SSTX -
D+
VBus
Attention!
Never plug in with orce
or in wrong direction.

13
EX-1197HMS English
3. Layout, Connections & Jumper Settings

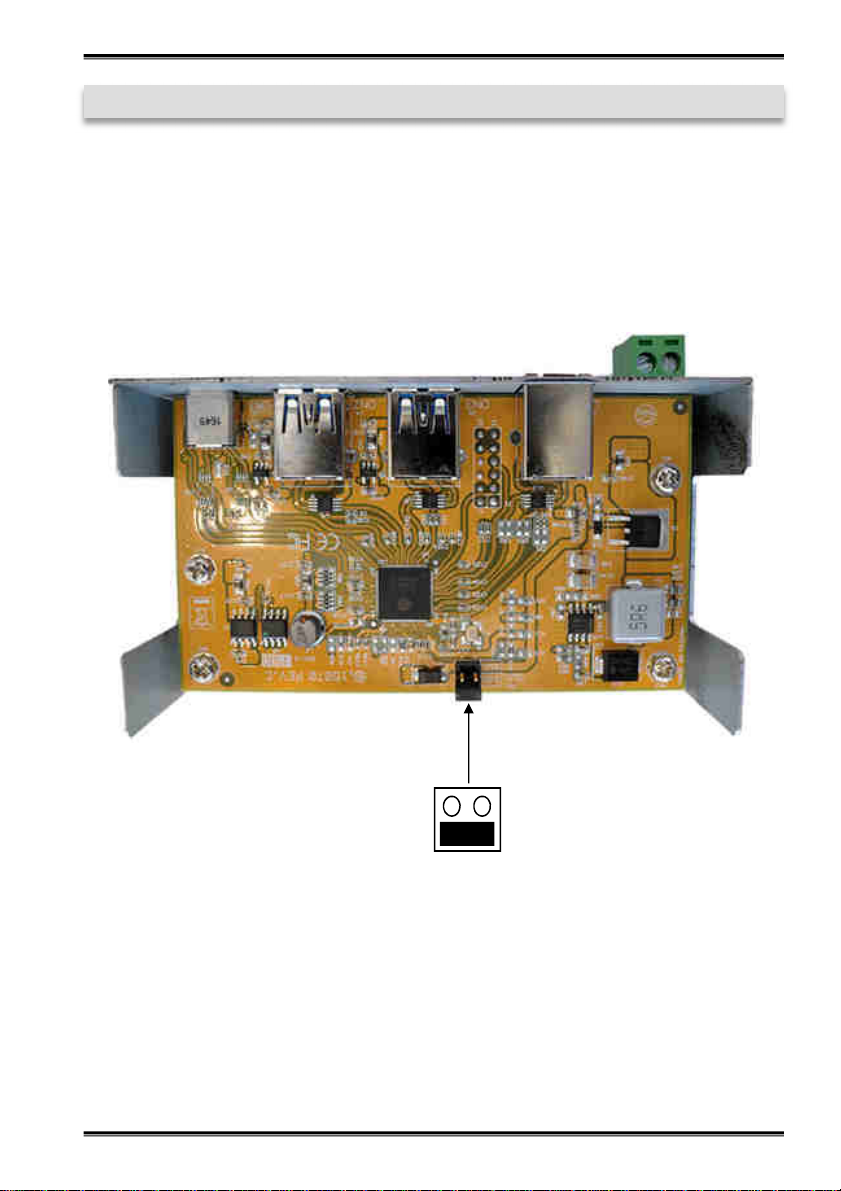

The EX-1197HMS comes with the setting Self-Power. You also have the possibility
the EX-1197HMS to supply Bus-Power. For this you open the case with the two
screws on both sides. Then you must set the jumper JP1 from DIS (Disable) to ENA
(Enable). See the following picture.
3.3 Jumper Settings
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
JP1 ENA
DIS

14
English EX-1197HMS
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
4. Hardware Installation
Because there are large differences between PC’s, we can give you only a general in-
stallation guide for the EX-1197HMS. Please refer your computer’s reference manual
whenever in doubt.
1. Install the EX-1197HMS to the wall or to a DIN-Rail if required.
2. Connect the USB 3.1(Gen1) cable with the USB 3.0/3.1(Gen1) Upstream B-Port at the
EX-1197HMS.
3. Connect the optional power supply to the Terminal Block at the Hub.
4. Now connect the other end from the USB 3.1(Gen1) cable (A-Plug) to the USB
A-Port at your PC.

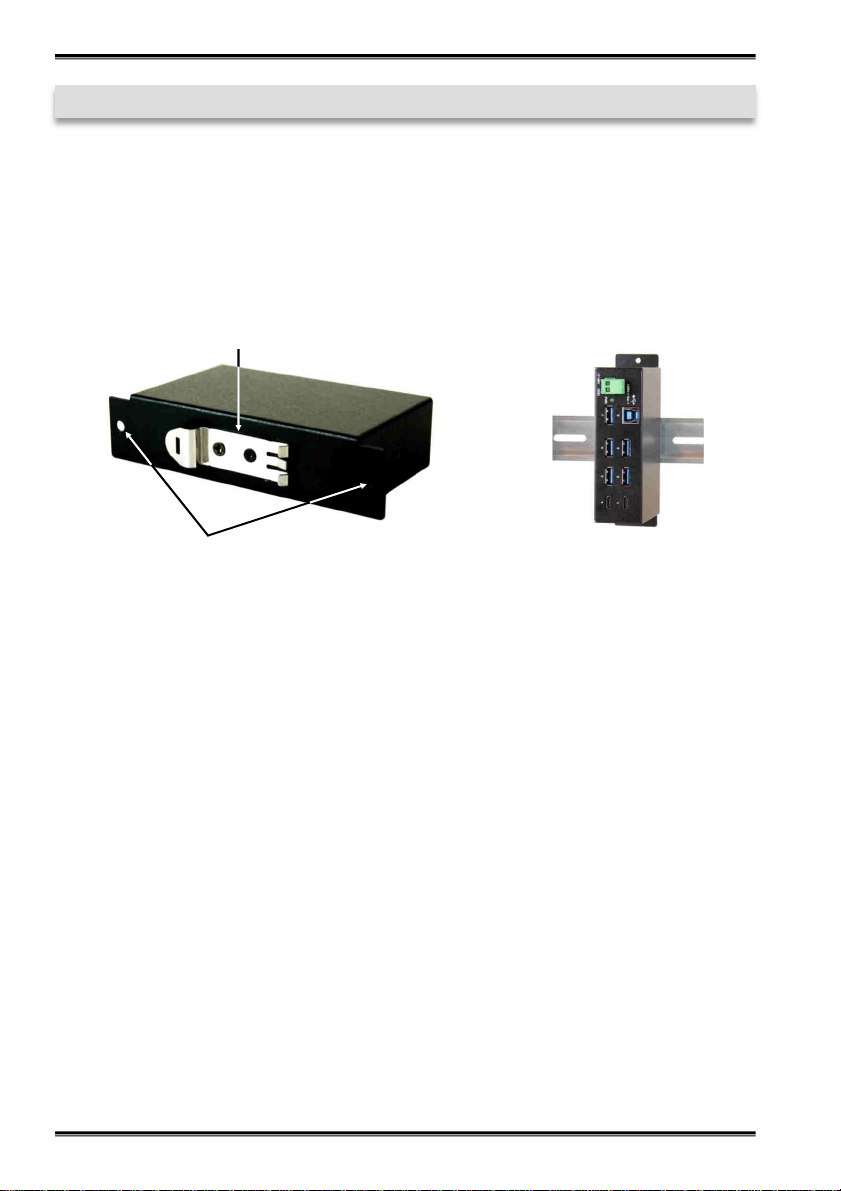

Holes for
Wall Installation
DIN-Rail Clip Installation to
DIN-Rail

15
EX-1197HMS English
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
6. Cleaning
5. Driver Installation
All Operating Systems
After the hardware installation the OS will recognize the device automatically and install
the drivers.
CHEC INSTALLED DRIVER
Open the >Device manager<. Now you should see at „USB-Controller“ the following
new entry's:
If you see this or a similar information the device is installed correctly.
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pres-
sure. In the area of the connectors please make sure that no fibres from the cloth re-
main in the connectors. Attention! Never use a moist or wet cloth or cleaning!

16
English EX-1197HMS
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
Chip-Set: Genesys
Data Trans er Rate: 5Gbit/s
Connectors: 5x USB 3.1 (Gen1) A-Port, 2x USB 3.1 (Gen1) C-Port,
1x USB 3.1 (Gen1) B-Port, 1x Terminal Block 7-48V
Hardware System: USB 1.1, 2.0, 3.0 & 3.1
Operating System: All Operating Systems
Operating Temperature: 32°F to 131°Fahrenheit
Storage Temperature: -40°F to 185°Fahrenheit
Rel. Humidity: 5% to 95%
Power: +7 to +48 Volt
Size: 113,00 x 61,50 x 36,30 mm
Weight: 400g
7. Technical In ormation
8. Technical Drawing
