Extel WESV 87053 User manual

WESV 87053
Ed. 07 - 09 V1
Type : SVMN 87053 + SVCM 87053
Guide d’installation et d’utilisation
Manuale d’installazi one e uso
Instrucciones de uso e instalación
Guia de instalação e de utilização
Installatie- en Gebruiksaanwijzing
Installation and user guide
Installations- und Bedienungsanleitung
ation
e
a
t
i
o
n
e
a
ll
a
z
i
o
e uso
de ut
i
l
i
za
ç
ão
i
ksaanw
ij
z
i
n
g
guide
d
ienun
g
sanleitu
ng
et d’utilisation
e
t
d
’
u
t
i
l
i
s
a
tion
t
i
o
n
o
n
e
e
uso
e instalaci
ón

2F CFI EXTEL WESV 87053 - 07/2009 - V1
SOMMAIRE
1 SPÉCIFICITÉS..................................................................... p.3
2 MESURES DE SÉCURITÉ D'UTILISATION.................... p.3
3 COMPOSITION DU KIT ................................................... p.4
4 CARACTÉRISTIQUESTECHNIQUES ............................ p.4
a. Moniteur
b. Caméras
c.Adaptateur
5 INSTALLATION........................................................... p.5
a. Installation du moniteur
b. Installation de la caméra
c.Connexion de la caméra au moniteur
6 UTILISATION DU KIT................................................ p.8

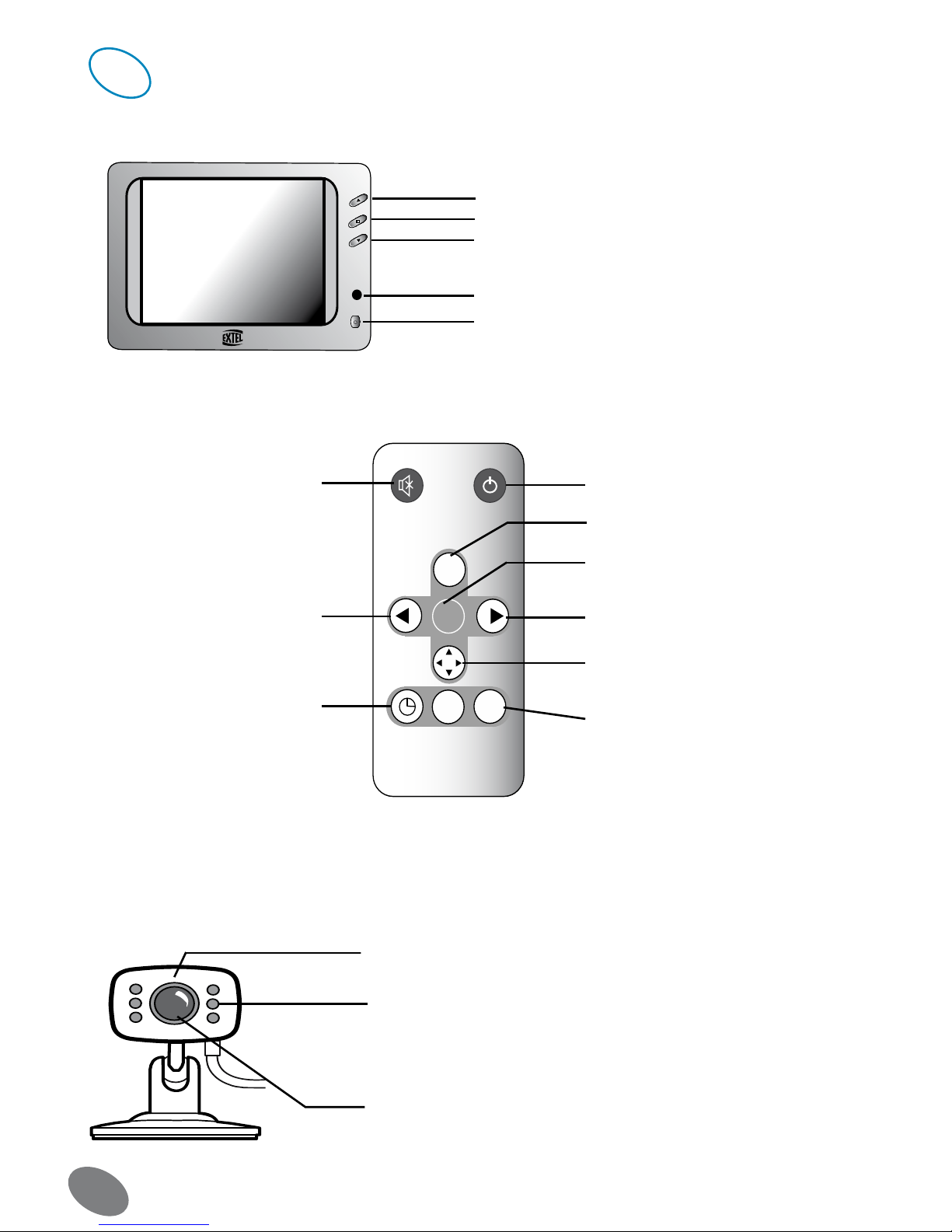

a. Description des fonctions du moniteur
b. Description des fonctions de la télécommande
c. Description des fonctions de la caméra
d. Mise en service
e. Sélection manuelle des caméras
f. Réglages
7 MAINTENANCE.........................................................................p.9
8 DÉPANNAGE ....................................................................................p.10
9 CONSIGNES DE SÉCURITÉ........................................... p.11

3FCFI EXTEL WESV 87053 - 07/2009 - V1
SPÉCIFICITÉS
Une installation facile : un seul câble multiconducteur, équipé de fiches, par caméra.
Grâce au microphone intégré dans chaque caméra, l’opérateur peut surveiller les personnes
ou les bruits dans la zone couverte par les caméras. Le kit comprend 2 caméras et elles
peuvent être seulement visionnées manuellement.
MESURES DE SÉCURITÉ D’UTILISATION
Important!
sVeuillez lire le manuel d'utilisation soigneusement avant d'installer ou d’utiliser ce produit.
Si vous installez ce produit pour d'autres, pensez à bien laisser le manuel ou une copie à
l’utilisateur final.
Avertissement
sLes différents éléments ne devraient être démontés que par un technicien autorisé.
Mesures de sécurité
sPour une exploitation en toute sécurité de ce système, il est essentiel que les installateurs,
utilisateurs et techniciens suivent toutes les procédures de sûreté décrites dans ce manuel.
sDes avertissements spécifiques et des symboles d'attention sont indiqués sur les éléments
si nécessaire.
sIl est déconseillé d’installer ce système dans des lieux trop humides, trop chauds ou trop
poussiéreux.
sEviter les lieux exposés à de fortes vibrations.
sL’écran ne doit pas être installé près d’un transformateur ou d’un moteur électrique afin
d’éviter tout risque d’interférences.
sDes lignes sombres défilant sur l’écran sont des indications d’interférences.
1
2
ATTENTION L’utilisateur de ce système est responsable et se doit de
vérifier si la surveillance est conforme à la loi en vigueur
dans le pays d’utilisation.

4F CFI EXTEL WESV 87053 - 07/2009 - V1
COMPOSITION DU KIT
s2 mini-caméras couleur avec supports orientables
s2 câbles de 20 m, équipés de fiches pour raccorder les caméras au moniteur
s1 moniteur couleur, écran de 14 cm
s1 support moniteur mural ou de table
s1 adaptateur 12VDC
s1 télécommande
Option possible: 20m de câble supplémentaire SVCL87102 (largeur maximum caméra/mo-
niteur: 40m).
CARACTÉRISTIQUESTECHNIQUES
a. Moniteur
Écran : 14 cm en diagonale
Résolution : 320 X 234
Alimentation du moniteur : 12VDC
Consommation : 8 Watt environ
Dimensions : 160 x 110 x 25 mm
Température d’utilisation : -10°C à +50°C environ
b. Caméras
Capteur : C-MOS, éclairage d’appoint infrarouge
Objectif : angle fixe 92°
Résolution : 628 x 582
Consommation : 150 mA max.
Longueur des câbles : environ 20 mètres
Microphone : intégré dans la face avant de chaque caméra
c.Adaptateur
Alimentation : 230V~
Tension de sortie : 12VDC
Intensité : 1,25 A
3
4

5FCFI EXTEL WESV 87053 - 07/2009 - V1
INSTALLATION

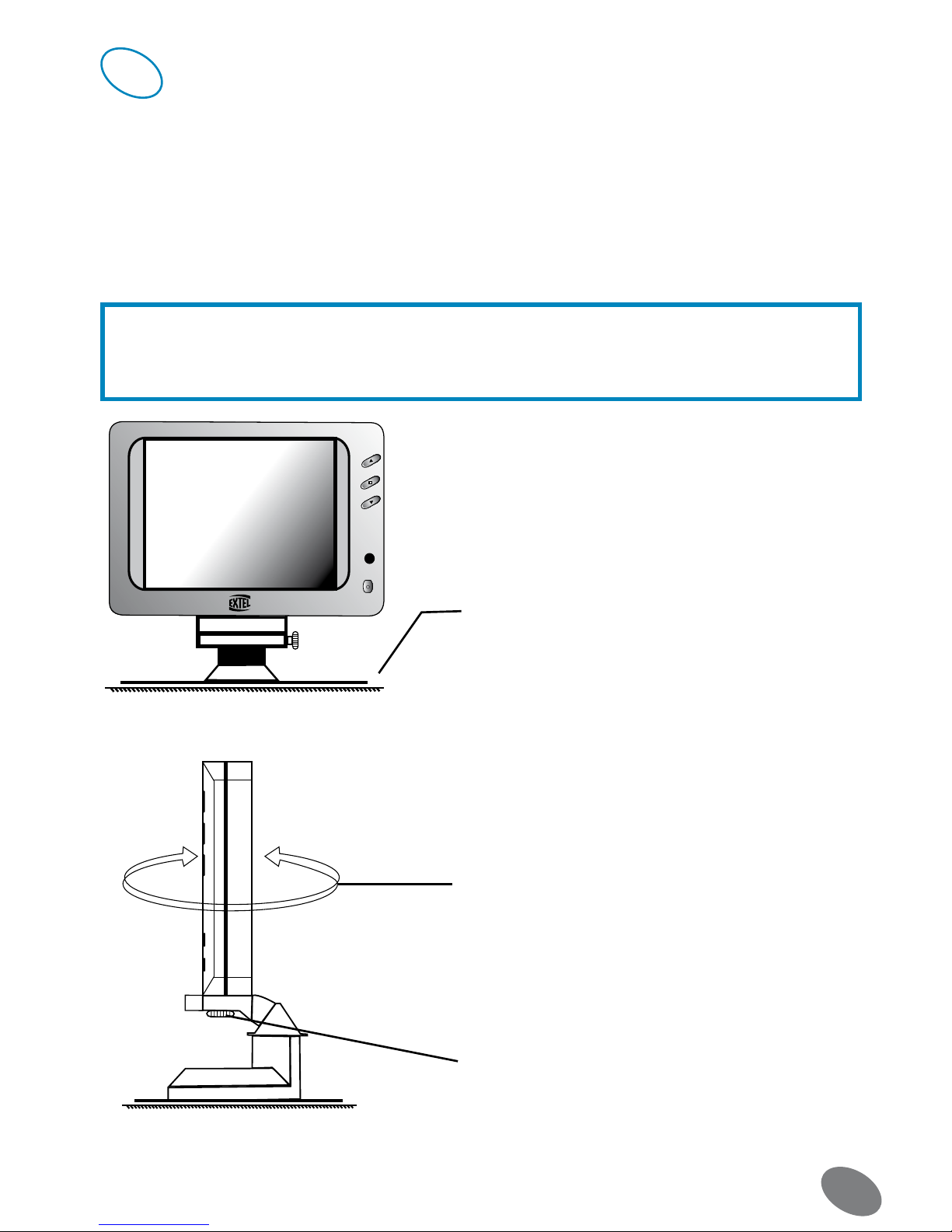

a. Installation du moniteur
Ne pas placer le moniteur face à une lumière directe car l’image visionnée risquerait d’être
altérée par des reflets sur l’écran.
Important : raccorder et brancher l’adaptateur une fois l’installation du moniteur et des
caméras terminée.
5
Ne pas orienter le moniteur face à la lumière directe du
soleil ou face à une lumière forte.
I
Poser tout simplement le moniteur sur un
meuble ou une surface stable.
(double face adhésif fourni pour la fixation)
Pointer votre moniteur dans la direction
souhaité et serrer la vis de maintien en
dessous.
Orientation gauche / droite possible
ATTENTION

6F CFI EXTEL WESV 87053 - 07/2009 - V1
I

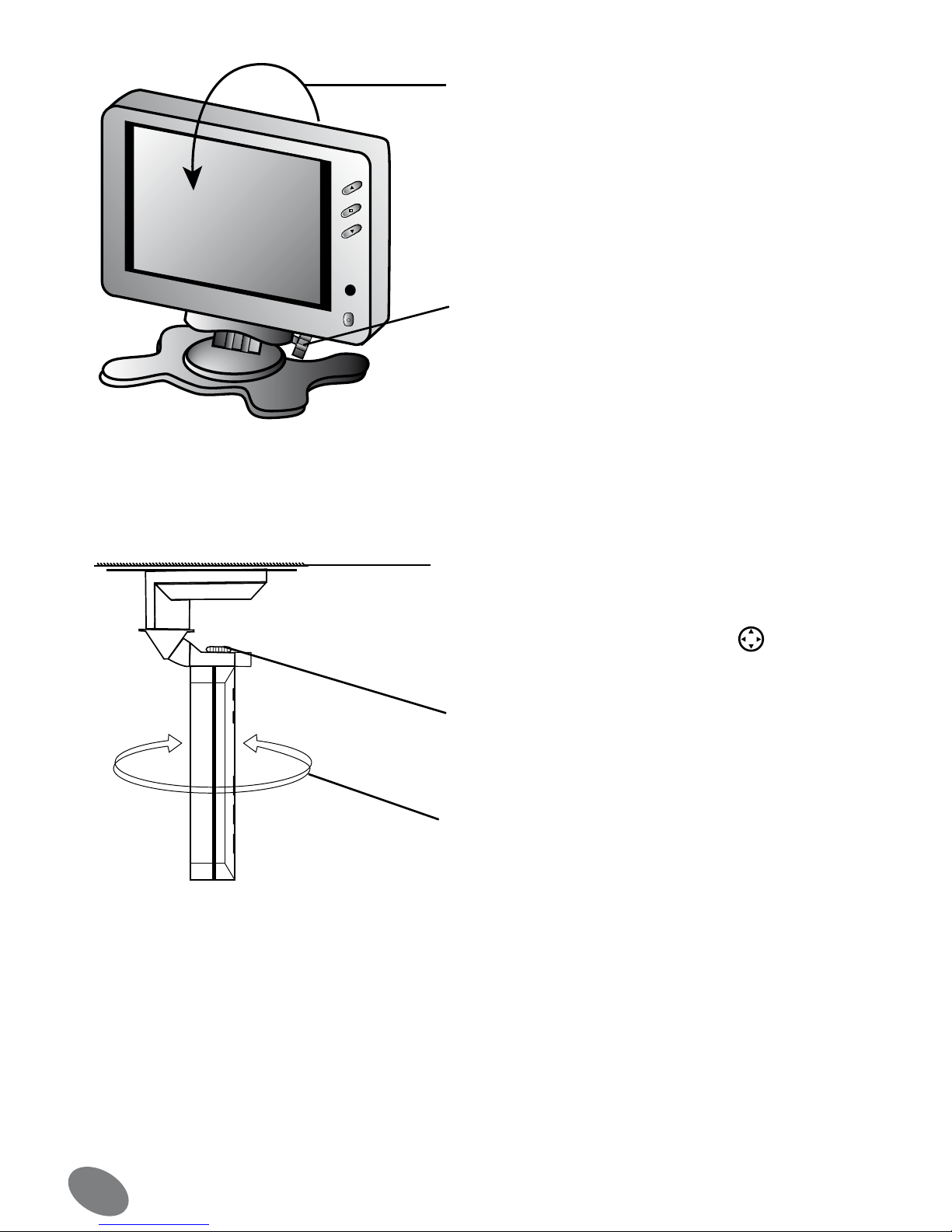

Pointer votre moniteur dans la direction
souhaitée et serrer la vis de maintien latérale.
Mouvement rectiligne avant / arrière possible
Possibilité de fixer le moniteur au plafond
(Inverser alors le sens de l’image avec le
bouton de la télécommande ).
Orientation gauche / droite possible
Pointer votre moniteur dans la direction
souhaitée et serrer la vis de maintien se
trouvant alors au dessus.

7FCFI EXTEL WESV 87053 - 07/2009 - V1
b. Installation de la caméra
Choisissez un emplacement approprié pour l'installation de la ou des caméras. Dans la me-
sure du possible votre système doit être installé dans un lieu sans poussière, avec de faibles
vibrations et une bonne circulation de l’air.
En installant la ou les caméras, vérifiez la bonne réception des images sur le moniteur avant
l’installation finale.
Fixation du support caméra
s!SSUREZVOUSQUAUCUNÏLÏMENTNEGÒNELINSTALLATION
s2ECHERCHEZUNENDROITAPPROPRIÏPOURlXERLESUPPORT
s6ISSEZLESUPPORTDELACAMÏRASURUNESURFACESTABLE
s0OSSIBILITÏDElXERLACAMÏRASURUNPLAFOND
(Inverser alors le sens de l’image avec le bouton de la télécommande ).
s/UPOSERLACAMÏRATOUTSIMPLEMENTSURUNMEUBLEDOUBLEFACEADHÏSIFFOURNI
s0OINTEZLACAMÏRADANSLADIRECTIONDÏSIRÏE
Important!
Ne pas orienter les caméras face à la lumière directe du soleil ou face à une lumière forte.

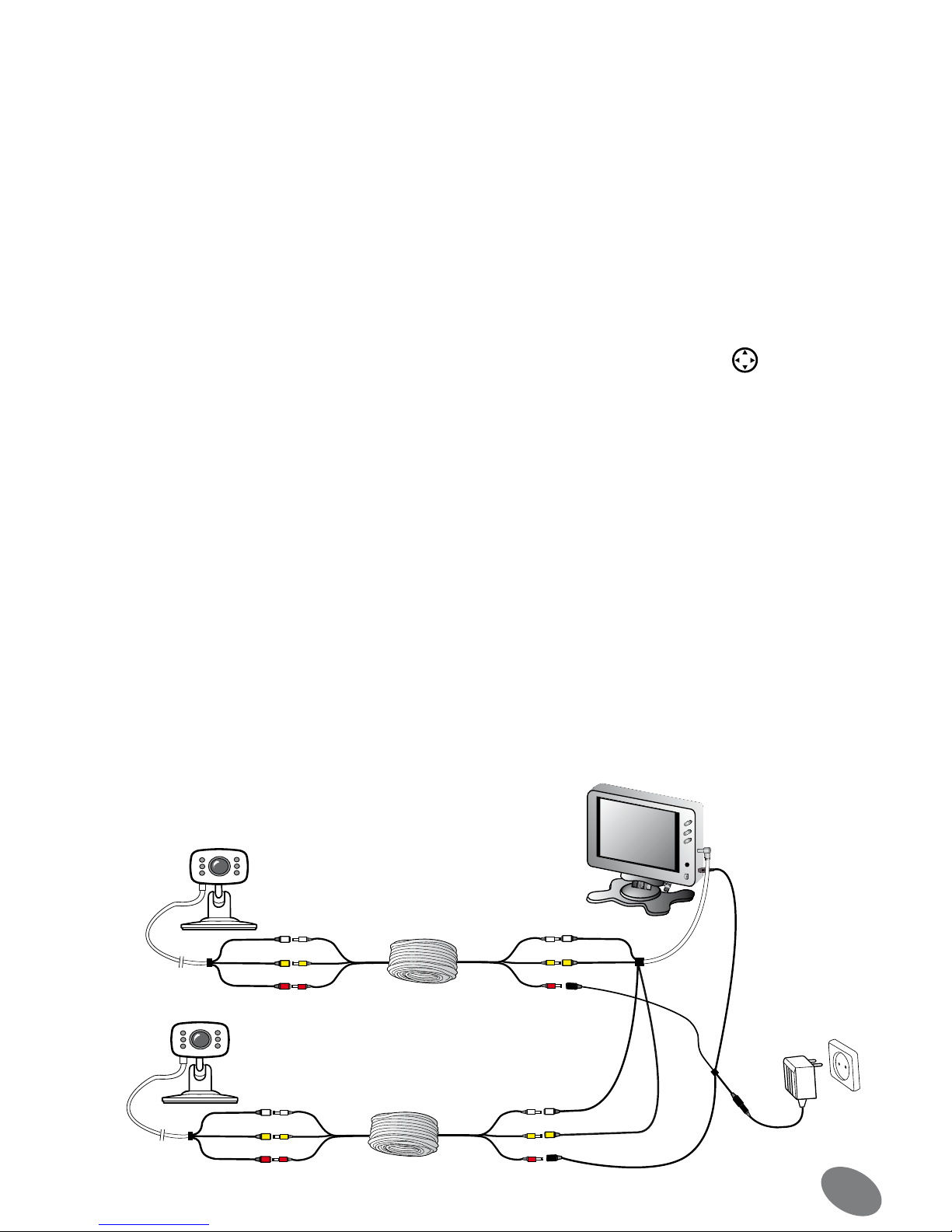

c. Connexion de la caméra au moniteur
Raccordez les câbles des caméras sur les prolongateurs couleurs / couleurs.
Raccordement des prolongateurs « caméras » au moniteur:
Caméra 1 : Rouge : jack mâle rouge de l’alimentation
Jaune : RCA mâle jaune sur VIDEO IN1
Blanc : RCA mâle blanc sur AUDIO IN1
Caméra 2 : Rouge : jack mâle rouge de l’alimentation
Jaune : RCA mâle jaune sur VIDEO IN2
Blanc : RCA mâle blanc sur AUDIO IN2
C1
C2
Rouge
Rouge
Rouge
Jaune Jaune
Jaune Jaune
Blanc
Rouge
Blanc
Blanc
Blanc

8F CFI EXTEL WESV 87053 - 07/2009 - V1
UTILISATION DU KIT
a. Description des fonctions du moniteur
b. Description des fonctions de la télécommande
c. Description des fonctions de la caméra
6
I
Réglage + et réglage volume
Sélection des réglages
Réglage – et réglage volume
Récepteur infrarouge
Bouton marche / arrêt
MENU
P. P
AV
TFT LCD MONITOR
Coupure son caméra
Réglage - et réglage volume
Arrêt automatique s’affiche
en bas de l’écran.
Indiqué en Minute (15 à 120)
Bouton marche / arrêt
Sélection des caméras
Sélection des réglages
Réglage + et réglage volume
Effet miroir et inversion
verticale de l’image
Ambiance images
Pile CR 2025, fournie, le + au dos de la télécommande
(Enlever la protection plastique transparente avant utilisation)
Leds infrarouges
Lumière non visible à l’œil nu
Pour une vision dans la pénombre, ou pour une
vision de nuit, prévoir un éclairage supplémentaire.
Objectif caméra
Netteté de l’image réglable manuellement.
Micro

9FCFI EXTEL WESV 87053 - 07/2009 - V1
d. Mise en service
Branchez la sortie 12VDC de l’adaptateur sur la prise noire en sortie de moniteur.
Branchez l’adaptateur secteur dans une prise 230V~.
Pour manipuler votreWESV 87053, il est préférable d'utiliser la télécommande qui possède
plus de fonctions que le moniteur.
Appuyez sur le bouton marche/arrêt « » .
e. Sélection manuelle des caméras
Utilisez la touche « AV » de la télécommande, pour choisir une caméra.
f. Réglages
Pour accéder aux différents réglages appuyez sur la touche « MENU » de la télécommande.
Utilisez les touches + et – pour modifier les paramètres.
Les réglages disparaissent après quelques secondes sans manipulation.
Si nécessaire vous avez la possibilité de retoucher les réglages suivants :
« BRIGHT » : la luminosité de l’image. Si l’image est trop claire ou trop sombre, retouchez
la luminosité.
« COLOR » : réglage de la couleur.
« CONTRAST » : contraste de l’image. Une image trop contrastée peut être nocive pour
la vue et marquer l’écran.
« TINT » : balance des couleurs. Uniquement utilisée avec un standard NTSC.
Pour le réglage du volume utiliser directement les touches et sur la télécommande
et le moniteur.
MAINTENANCE
La garantie s’annule si vous démontez des éléments. Nettoyez l’extérieur seulement avec
un tissu sec et doux.Avant le nettoyage, débranchez ou mettez hors de tension le système
de vidéosurveillance.
7
N’employez aucun produit ou essence d’épuration carboxyli-
que, alcool ou similaire. En plus de risquer d’endommager votre
appareil, les vapeurs sont également dangereuses pour votre
santé et explosives.
N’employez aucun outil pouvant être conducteur de tension
(brosse en métal, outil pointu...ou autre) pour le nettoyage.
ATTENTION

10F CFI EXTEL WESV 87053 - 07/2009 - V1
DÉPANNAGE
Avec ce système de vidéosurveillance, vous avez acheté un produit de dernière technologie
et qui est prêt à l’emploi.
Toutes les pièces sont fournies pour pouvoir utiliser votre kit pleinement.
Cependant si vous rencontrez des problèmes ou des défauts de fonctionnement, vous pou-
vez remédier à ces défauts en lisant le tableau suivant :
Important!
Respectez les consignes de sécurité dans toutes les circonstances !
Panne Cause Solution
Pas d’image et pas de son sLa caméra et/ou le
moniteur ne sont pas
alimentés électriquement
les câbles sont mal branchés
ou déconnectés
sVérifiez votre installation
dans son ensemble
sAlimentation électrique
Connectique Audio-Vidéo
Image clignotante sCaméra orientée vers une
source trop lumineuse
sChangez l’ambiance image
dans le moniteur
(bouton P.P avec la télécom-
mande)
sOu changez la position de
vos éléments
Son impeccable mais image
trop claire ou trop foncée
sLes réglages lumière ou
contraste sont à reprendre
sLa caméra est orientée
vers une source de lumière
trop forte
sVérifiez vos réglages
sChangez les positions de
vos éléments (caméras et
moniteur)
Télécommande fonctionne
pas
sPile vide ou mal position-
née
sVérifiez la pile et son
positionnement
Pas de visibilité de nuit sPas d’éclairage supplé-
mentaire installé
sPrévoyez un éclairage
d’appoint
En cas de besoin, note site technique est à votre disposition : www.cfi-extel.com
HOTLINE : [phone] (0,337Ettc/min)
Dernière version de la notice téléchargeable en couleur sur:
www.cfi-extel.com
8

11FCFI EXTEL WESV 87053 - 07/2009 - V1
CONSIGNES DE SÉCURITÉ
Les dommages provoqués par le manque de conformité au manuel mènent à l’expiration de
la garantie. Nous n’assumerons aucune responsabilité pour les dommages en résultant !
Nous n’assumerons aucune responsabilité concernant tout dommage, sur les biens ou les
personnes, causé par une mauvaise manipulation ou par manque de conformité aux consignes
de sécurité.
Ce produit a été fabriqué dans le respect total des consignes de sécurité. Afin de maintenir
ce statut et d’assurer la meilleure exploitation du produit, l’utilisateur doit observer les
consignes et avertissements de sûreté contenus dans ce manuel.
L’utilisateur de ce système en est responsable et se doit de vérifier si la vidéosurveillance est
conforme à la loi en vigueur dans le pays d’utilisation.
Ce symbole indique un risque de choc électrique ou un risque de court-circuit.
-Vous ne devez utiliser ce produit qu’à une tension comprise entre : 100-240 Volts et 50-60
hertz. N’essayer jamais d’utiliser cet appareil avec une tension différente.
- Veillez à ce que tous les raccordements électriques du système soient conformes aux
consignes d’utilisation.
- Dans les établissements commerciaux, assurez-vous d’observer les règles de prévention
des accidents pour les installations électriques.
- Dans les écoles, les équipements de formation, les ateliers… la présence d’un personnel
qualifié est nécessaire pour contrôler le fonctionnement des appareilles électroniques.
- Observer les consignes d’utilisation des autres appareils reliés au système. (magnétoscope,
TV, PC par exemple).
- Veuillez contacter une personne expérimentée au cas où vous auriez des doutes au sujet
du mode de fonctionnement ou de la sûreté des appareils.
- Ne jamais brancher ou débrancher les appareils électriques avec les mains mouillées.
- Lors de l’installation de ce produit, vérifier bien que les câbles d’alimentations ne risquent
pas d’être endommagés.
- Ne remplacez jamais les câbles électriques endommagés vous-même ! Dans ce cas, enlevez-les
et faites appel à une personne expérimentée.
Avertit l’utilisateur de la présence d’instructions importantes
concernant l’utilisation et l’entretien (la réparation) dans la docu-
mentation accompagnant l’appareil.
Avertit l’utilisateur de la présence de « tensions
dangereuses »,non isolées à l’intérieure du boîtier du produit,d’une
importance suffisante pour représenter un risque d’électrocution
pour les personnes.
9

2IT CFI EXTEL WESV 87053 - 07/2009 - V1
INDICE
1 CARATTERISTICHE.......................................................... p.3
2 MISURE DI SICUREZZA PER L’USO............................... p.3
3 COMPOSIZIONE DEL KIT .............................................. p.4
4 CARATTERISTICHETECNICHE ..................................... p.4
a. Monitor
b.Telecamere
c.Adattatore
5 INSTALLAZIONI ......................................................... p.5
a. Installazione del monitor
b. Installazione della telecamera
c. Collegamento delle telecamere
6 UTILIZZO DEL KIT .................................................... p.8
a. Descrizione funzioni monitor
b. Descrizione funzioni telecomando
c. Descrizione funzioni delle telecamere
d.Avvio
e. Selezione manuale delle telecamere
f. Regolazioni
7 MANUTENZIONE .....................................................................p.9
8 RISOLUZIONE DEI PROBLEMI ..................................................p.10
9 CONSEGNE DI SICUREZZA.......................................... p.11

3ITCFI EXTEL WESV 87053 - 07/2009 - V1
CARATTERISTICHE
Di facile installazione: un solo cavo multiconduttore, dotato di relative spine, per ogni tele-
camera.
Grazie al microfono integrato in ciascuna telecamera,l’operatore può sorvegliare le persone
e sentire i rumori nella zona coperta dalle telecamere.
Il kit comprende 2 telecamere che possono esserevisionate solo manualmente.
MISURE DI SICUREZZA PER L’USO
Importante !
sLeggere il manuale d’uso con la massima cura prima di installare o di utilizzare questo
prodotto.
sSe questo prodotto viene installato per conto terzi, ricordarsi di lasciare il manuale o copia
di esso all’utente finale.
Avvertenza:
sI differenti elementi devono essere smontati esclusivamente da un tecnico autorizzato.
Misure di sicurezza:
sPer un uso in totale sicurezza di questo sistema è essenziale che gli installatori, gli utilizzatori
e i tecnici o tutte le procedure di sicurezza descritte nel presente manuale.
sAvvertenze specifiche e simboli che richiamano l’attenzione sono indicati sugli elementi
qualora necessario.
sSi sconsiglia di installare questo sistema in luoghi troppo umidi, troppo caldi o con troppa
polvere.
sEvitare i luoghi esposti a forti vibrazioni.
sLo schermo non deve essere installato nelle vicinanze di un trasformatore o di un motore
elettrico, al fine di evitare rischi di interferenza.
sLinee scure che scorrono sullo schermo sono indice di interferenze.
1
2
L’utente di questo sistema ne è responsabile ed è tenuto a
verificare che la sorveglianza sia conforme alla legge in
vigore nel paese d’utilizzo.
AVVERTENZA

4IT CFI EXTEL WESV 87053 - 07/2009 - V1
COMPOSIZIONE DEL KIT
s2 mini-telecamere a colori con supporti orientabili
s2 cavi da 20 m, dotati di spine per collegare le telecamere al monitor
s1 monitor a colori, schermo da 14 cm
s1 supporto monitor murale o da tavolo
s1 adattatore 12 VDC
s1 telecomando
Opzione possibile: 20 m di cavo supplementare SVCL87102 (larghezza max telecamera/
monitor 40 m).
CARATTERISTICHETECNICHE
a. Monitor
Schermo: 14 cm in diagonale
Risoluzione: 320 x 234
Alimentazione del monitor: 12VDC
Consumo: 8 watt circa
Dimensioni: 160 x 110 x 25 mm
Temperatura d’utilizzo: -10 °c a +50 °c circa
b.Telecamere
Sensore: C-MOS, illuminazione aggiuntiva infrarossi
Obiettivo: angolo fisso 92°
Risoluzione: 628 x 582
Consumo: 150 mA max.
Lunghezza cavi: 20 metri circa
Microfono: integrato nella parte anteriore di ciascuna telecamera
c.Adattatore
Alimentazione: 230V~
Tensione di uscita: 12VDC
Intensità: 1,25 A
3
4

5ITCFI EXTEL WESV 87053 - 07/2009 - V1
INSTALLAZIONI
a. Installazione del monitor
Non posizionare il monitor di fronte a una fonte di luce diretta poiché l’immagine rischie-
rebbe di essere alterata dai riflessi sullo schermo.
Importante: l’adattatore va inserito e collegato solo dopo aver terminato l’installazione
del monitor e delle telecamere.
5
Non orientare il monitor di fronte a luce diretta del sole
o di fronte a una luce forte.
I
Poggiare semplicemente su un mobile o su
una superficie stabile.
(biadesivo fornito per il fissaggio)
Puntare il monitor nella direzione desiderata
E serrare la vite di mantenimento superiore.
Orientazione sinistra destra possibile
AVVERTENZA

6IT CFI EXTEL WESV 87053 - 07/2009 - V1
I
Puntareilmonitornelladirezionedesiderata
E serrare la vite di mantenimento laterale.
E possibile un movimento rettilineo avanti e
indietro.
E possibile fissare il monitor al soffitto.
(I tal caso invertire il senso dell’immagine
con il pulsante del telecomando )
Orientazione sinistra destra possibile
Puntare il monitor nella direzione desiderata
E serrare la vite di mantenimento che si trova
al di sopra.

7ITCFI EXTEL WESV 87053 - 07/2009 - V1
b. Installazione della telecamera
Scegliere l’ubicazione appropriata per l'installazione della o delle telecamere. Per quanto
possibile, il sistema deve essere installato in un luogo senza polvere, con poche vibrazioni e
con una buona circolazione dell’aria.
Durante l’installazione della o delle telecamere, verificare la corretta ricezione delle imma-
gini sul monitor prima di installarle definitivamente.
Fissaggio del supporto telecamera
s3INCERARSICHENESSUNELEMENTODISTURBILINSTALLAZIONE
s#ERCAREUNLUOGOAPPROPRIATOPERlSSAREILSUPPORTO
s!VVITAREILSUPPORTODELLATELECAMERASUUNASUPERlCIESTABILE
s0OSSIBILITÌDIlSSARELATELECAMERAALSOFlTTO
(In tal caso invertire il senso dell’immagine con il pulsante del telecomando ).
s/POGGIARESEMPLICEMENTELATELECAMERASUUNMOBILEBIADESIVOFORNITO
s0UNTARELATELECAMERANELLADIREZIONEDESIDERATA
Importante!
Non orientare le telecamere di fronte alla luce diretta del sole o di fronte a una luce forte.
c. Collegamento delle telecamere al monitor
Collegare i cavi delle telecamere sulle prolunghe colore / colore.
Collegamento delle prolunghe «telecamere» al monitor:
Telecamera 1: Rossa: jack maschio rosso dell’alimentazione
Giallo: RCA maschio giallo su VIDEO IN1
Bianco: RCA maschio bianco su AUDIO IN1
Telecamera 2: Rosso: jack maschio rosso dell’alimentazione
Giallo: RCA maschio giallo su VIDEO IN2
Bianco: RCA maschio bianco su AUDIO IN2
C1
C2 Rossa
Rossa
Rossa
Giallo Giallo
Giallo Giallo
Bianco
Rossa
Bianco
Bianco
Bianco

8IT CFI EXTEL WESV 87053 - 07/2009 - V1
UTILIZZO DEL KIT
a. Descrizione funzioni del monitor
b. Descrizione funzioni telecomando
c. Descrizione funzioni telecamera
6
I
Regolazione + e regolazione volume
Selezione delle regolazioni
Regolazione – e regolazione volume
Sensore infrarosso
Pulsante on / off
MENU
P. P
AV
TFT LCD MONITOR
Esclusione suono teleca-
mera
Regolazione – e regolazione
volume
Arresto automatico
viene visualizzato in basso
nello schermo.
Indicato in Minuti
(da 15 a 120)
Pulsante on / off
Selezione delle telecamere
Selezione delle regolazioni
Regolazione + e regolazione
volume
Effetto specchio e inversione
verticale dell’immagine
Ambiente immagini
Pila CR 2025 fornita, il + sul retro del telecomando
(Togliere la protezione di plastica trasparente prima dell’uso)
Led infrarossi
Luce non visibile a occhio nudo
Per visione in penombra o visione notturna
prevedere un’illuminazione supplementare.
Obiettivo telecamera
definizione dell’immagine regolabile manual-
mente.
Microfono

9ITCFI EXTEL WESV 87053 - 07/2009 - V1
d.Avvio
Collegare l’uscita 12 VDC dell’adattatore sulla presa nera in uscita dal monitor.
Collegare l’adattatore di rete in una presa 230V~.
Per regolare il modello WESV 87053, è preferibile utilizzare il telecomando poiché ha un
numero di funzioni maggiore rispetto al monitor.
Premere il pulsante on /off « ».
e. Selezione manuale delle telecamere
Utilizzare il tasto «AV» del telecomando per scegliere una telecamera.
f. Regolazioni
Per accedere alle differenti regolazioni premere il tasto «MENU» del telecomando.
Utilizzare i tasti + e – per modificare i parametri.
In assenza di azione le regolazioni scompaiono dopo alcuni secondi.
Se necessario, è possibile modificare le seguenti regolazioni:
«BRIGHT»: modifica la luminosità dell’immagine se l’immagine è troppo chiara o troppo
scura.
«COLOR»: regolazione del colore.
«CONTRAST»: contrasto dell’immagine, un’immagine con troppo contrasto può essere
nociva per la vista e segnare lo schermo.
«TINT»: bilancia i colori, utilizzato esclusivamente con standard NTSC.
Per la regolazione del volume utilizzare direttamente i tasti & del telecomando e
il monitor.
MANUTENZIONE
La garanzia si annulla in caso di smontaggio degli elementi. Pulire l’esterno con un panno
asciutto e morbido. Prima della pulizia, scollegare o togliere la corrente al sistema di video-
sorveglianza.
7
Per la pulizia non impiegare prodotti o soluzioni a base carboni-
lica, alcool o simili. Oltre al rischio di danneggiare l’apparecchio,
i vapori possono essere pericolosi per la salute ed esplosivi.
Per la pulizia non impiegare attrezzi che possano condurre
tensione (spazzole in metallo, attrezzi appuntiti o simili).
ATTENZIONE

10IT CFI EXTEL WESV 87053 - 07/2009 - V1
RISOLUZIONE DEI PROBLEMI
Questo sistema di videosorveglianza è un prodotto di tecnologia d’avanguardia e pronto
all’impiego.
Tutti i pezzi sono forniti per un utilizzo completo del kit.
Qualora si dovessero riscontrare problemi, o in caso di difetti di funzionamento, è possibile
risolvere tali problemi leggendo i consigli nella tabella seguente:
ATTENZIONE!
Rispettare le disposizioni di sicurezza in qualsiasi circostanza!
Guasto Causa Soluzione
Assenza di immagine e di
suono
sMancanza di alimentazione
elettrica alla telecamera e/o
al monitor
I cavi sono mal collegati o
scollegati
sVerificare l’impianto elet-
trico generale
sAlimentazione elettrica
Connessione Audio-Video
Immagine lampeggiante sTelecamera orientata
verso una fonte troppo
luminosa
sCambiare l’ambiente
immagine nel monitor
(pulsante P.P del teleco-
mando)
sCambiare posizione agli
elementi
Suono perfetto ma imma-
gine troppo chiara o troppo
scura
sLe regolazioni luce o
contrasto sono da rifare
sLa telecamera è orien-
tata verso una fonte di luce
troppo forte
sVerificare le regolazioni
sCambiare posizione agli
elementi (telecamere e
monitor)
Il telecomando non fun-
ziona
sPila esausta o mal posi-
zionata
sVerificare la pila e il posi-
zionamento della stessa
Assenza di visibilità not-
turna
sIlluminazione supplemen-
tare non installata
sPrevedere un’illumina-
zione supplementare
In caso di necessità, Il nostro sito tecnico è a vostra disposizione www.cfi-extel.com
AssistenzaTecnica : [phone]
[email protected]
Ultima versione delle istruzioni scaricabili a colori su:
www.cfi-extel.com
8
