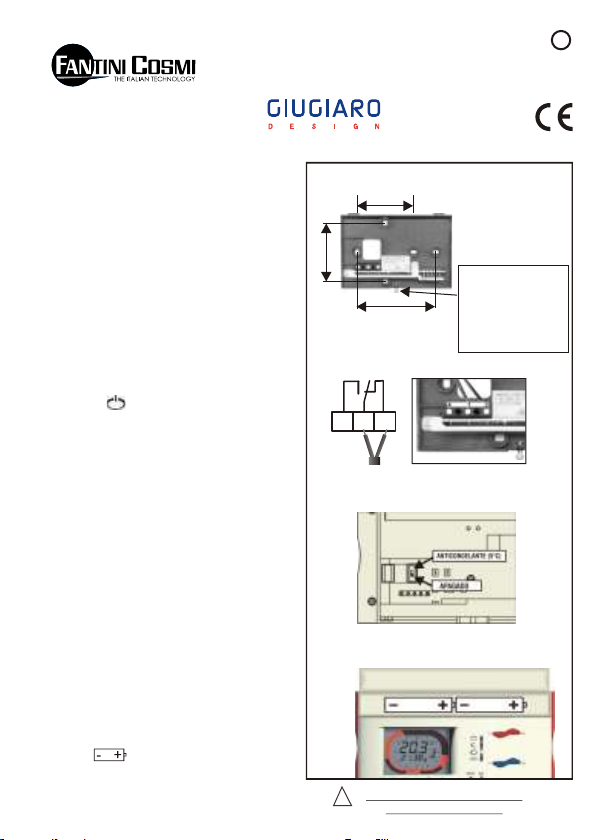

Fantini Cosmi Intellitherm C75 User manual

INTERASSI DI FISSAGGIO
20
Intellitherm C75
1 - FISSARE A PARETE
Intellitherm C75 viene fornito con uno zoccolo
adatto per il montaggio su scatole da incasso a 3
moduli e rotonde o per montaggio a parete.
Montare il cronotermostato a 1,5 metri di altezza
dal pavimento, lontano da cucine, fonti di calore,
finestre e porte. Assicurarsi che lo zoccolo sia
fissato ben in piano e senza deformazioni.
2 - ESEGUIRE I COLLEGAMENTI ELETTRICI
Collegare con 2 fili i morsetti 1 - 2 all’impianto di
riscaldamento, sostituendo il termostato tradiziona
le in qualsiasi momento, senza aggiungere altri
collegamenti. All’aumento della temperatura am-
biente, il relè apre il morsetto 1-2 e chiude 1-4.
Il morsetto 4è libero e può essere utilizzato per
segnalazione o per altri usi.
3- SELEZIONE DEL MODO DI FUNZIONAMENTO
SPENTO
Durante i periodi di SPENTO, Intellitherm ha la pos-
sibilità di mantenere la temperatura fissa a 5°C per
proteggere l’impianto dai pericolo del gelo.
Se si vuole la protezione ANTIGELO posizionare in
ALTO il dip switch (posto in basso a sinistra sul re-
tro del corpo del C75). Se invece si vuole l’impianto
completamente SPENTO,posizionare il dip
switchin BASSO
Questa selezione deve essere effettuata al mo-
mento dell’installazione e prima di inserire le pile.
N.B. Se in un momento successivo all’installa-
zione si volesse cambiare la selezione, Intelli-
therm dovrà essere resettato e riprogrammato.
4- MONTARE IL CORPO CRONOTERMOSTATO
SULLO ZOCCOLO
5 - INSERIRE LE PILE
Inserire due pile stilo AA alcaline lunga durata, di
buona marca, da 1,5 V facendo attenzione alla
polarità indicata. Le pile di alimentazione posso-
no durare 2 anni: quando la carica delle pile co-
mincia ad essere insufficiente, sul display lampeg-
gia il simbolo di una pila .
Se entro 15 giorni non si provvede a sostituire le pile,
Intellitherm C75 si spegne automaticamente, sul
displaycomparesololascrittaOFF ed necessario
effettuare il RESET.
1
IT
DE
CRONOTERMOSTATO A PROGRAMMAZIONE SETTIMANALE
A= per scatola da
incasso 503 (3 moduli)
B=per scatole da
incasso rotonde
SVITARE QUESTA VITE
E RUOTARE IL CORPO
DELL’APPARECCHIO
VERSO L’ALTO PER
TOGLIERE LO ZOCCOLO
PER IL FISSAGGIO
MORSETTIERA E COLLEGAMENTI
SELEZIONE SPENTO o SPENTO CON
PROTEZIONE ANTIGELO
FORTSCHRITTLICHE FUNKTIONEN DES Intellitherm C75
Mit Intellitherm C75 ist es möglich, zu erfahren, über wieviele
Stunden am Vortag und ab dem Betriebsbeginn des Intellitherm
„Wärmegewünscht“ wurde (Relaisgeschlossen – ON),
(d.h. abdemEinsetzender Batterienoder ab einem Reset).
den Umschalter S in die Stellung bringen
den Umschalter Pin die Position PROG stellen
Ablesen der Betriebsstunden des Vortags
Ablesen der Betriebsstunden ab dem Start
1
2
3
4
BETRIEBSSTUNDEN DER ANLAGE
Wenn der Umschalter I in die Position SOMMER gestellt wird, stellt sich
Intellitherm C75 auf den KLIMABETRIEB ein. Mit dem roten Drehknopf
wirddie in der Umgebung beizubehaltende Komforttemperatur eingestellt,
während die Spar- und Frostschutzfunktion ausgeschlossen wird.
Die roten Bereiche der Krone des Displays zeigen somit die Einschaltzeitspannen
der Klimaanlage an, die anders farbigen die Abschaltzeiträume.
SOMMER-BETRIEB - KLIMAANLAGE
Wir behalten uns vor, notwendige technische und bauseitlich bedingte Änderungen ohne vorherige Ankündigung
einzuführen.
Mit Intellitherm C75 ist es möglich, die MINDEST- und
HÖCHSTTEMPERATUR zu prüfen, die die Umgebung am
Vortagerreicht hat sowie die Uhrzeit,zu der sie gemessen wurde.
den Umschalter Pin die Position PROG stellen.
Ablesen der MINDEST- oder
HÖCHSTUMGEBUNGSTEMPERATUR
2
3
Ablesen der Uhrzeit, zu der die MINDEST- oder HÖCHSTTEMPERATUR
registriert wurde
4
MINDEST- UND HÖCHSTUMGEBUNGSTEMPERATUR DES VORTAGS
den Umschalter S in die Stellung (Sparprogramm)
für die MINDESTEMPERATUR bringen oder in die
Stellung (Komfort) für die HÖCHSTTEMPERATUR
1
TECHNISCHE EIGENSCHAFTEN - Schutzgrad IP20
- Entspricht den Normen CEI EN 60730-1 und Anlagen -Umweltverschmutzungs grad 2
- Leistung Kontakte 5 (3)A 250V W.S.
- Mikroabschaltung (1BU) -Speisung ohne Anschluss an die Stromleitung, mit
-Software Klass A zwei alkalischen Batterien AA 1,5V
- Umgeschalteter Kontakt spannungsfrei - Dauer der Batterien: ca. 2 Jahre
-Einstellung der folgenden Temperatur: -Automatische Kontrolle des Ladezustands der
- Komfort 2 bis 62°C Batterien mit Anzeige im Display im Falle einer
- Sparprogramm 2 bis 62°C unzureichenden Ladung
- Differential ± 0,25°C -Austausch der Batterien ohne Verlust der
- Bezugswärmeabstufung 4°K/h programmierten Daten - Umschalter für den Winter-
- Abschalten mit Frostschutzmöglichkeit (5°C), der oder Sommerbetrieb
durch dip switch eingestellt werden kann -Reset-Taste zur Wiederherstellung des voreingestellten
Programms
- Abmessungen: 144 x 84 x31 mm
-doppelte Isolierung
-Impulsspannung 4000V
- Max.Raumtemperatur T45
FANTINI COSMI S.p.A. Via dell'Osio, 6 20090 Caleppio di Settala MI
Tel. [phone] Fax [phone]
e-mail: [email protected] http://www.fantinicosmi.it
supporto tecnico: suppor[email protected]
2
1
4
41 2
60 mm
B -
83,5 mm
60 mm
A -
B -
P
S
P
S
I
L'installazione deve essere eseguita
solo da personale qualificato
!
SOLLEVARE IL COPERCHIETTO E INSERIRE 2 PILE
DA 1,5 V
INSERIMENTO E SOSTITUZIONE PILE
5679266A

GLI ALTRI PROGRAMMI DI Intellitherm C75
19
DE
2
DA LUNEDI’ (DAY 1) A VENERDI’ (DAY 5) DA SABATO (DAY 6 ) A DOMENICA (DAY 7)
=ANTIGELO
=ECONOMIA
=COMFORT
822,30
20
17
5
°C
SPENTO
221713,308,30 11,306,30
20
17
5
°C
SPENTO
IT
IL DISPLAY DI Intellitherm C75
UTILIZZARE Intellitherm C75 CON I PROGRAMMI STANDARD con orari e temperature già programmate in fabbrica.
Dopo aver installato e collegato C75, basta eseguire le operazioni numerate
1spostare il commutatore Ssulla posizione AUTO, per il funzionamento con il programma
AUTOMATICO SETTIMANALE STANDARD con orari e temperature già programmate in fabbrica
PERSÖNLICHE ABSTIMMUNG DES Intellitherm C75 (PROGRAMMIERUNG)
Die Programmierung des Intellitherm C75 ist sehr einfach, es muss nur die Farbe der Bereiche in der
Krone mit den gewünschten Uhrzeiten geändert werden:
- rot für die Uhrzeiten, in denen die Komforttemperatur gewünscht wird
- rot und schwarz für die Uhrzeiten, in denen die Spartemperatur gewünscht wird
- schwarz für die Uhrzeiten, in denen die Anlage abgeschaltet sein soll
Um die Farben der Bereiche zu ändern, werden die nummerierten Vorgänge ausgeführt.
den Umschalter S in die Position AUTO stellen.
nach der Programmierung eines Tags die Taste D drücken,
um den Tag zu ändern und die vorherigen Vorgänge bei allen
Tagen der Woche wiederholen.
Wenn das Programm eines Tags auch für die folgenden Tage
korrekt ist, mit der Taste C (copy) kopieren.
der Tag erhöht sich um eine Einheit und das schon
gespeicherte Programm wird in den neuen Tag kopiert.
Mit IntellithermC75 ist es in jedem Moment möglich, das
automatische Programm vorübergehend auszuschließen,
ohne es zu ändern, um ständig 1 bis 240 h lang die gewünschte
Temperatur zu erreichen (Komfort, Sparprogramm, abgeschaltet).
Nach Ablauf der eingestellten Zeit nimmt
Intellitherm das automatische Programm
wieder auf. Zur Reduzierung oder Auschluss
des JOLLY-Zeitraums vor der vorgesehenen
Zeit, eine Taste drücken, die eine andere
Farbe als die Krone im Display aufweist.
Mschalter Sin der Stellung AUTO
Umschalter Pin der Stellung AUTO
5
1
FUNKTION JOLLY
1
2
4Die Tasten:
drücken, um die
Bereiche der
Krone zu färben.
Bei jedem Druck einer der drei
Tasten wird der Bereich gefärbt
und der Cursor schreitet um eine
halbe Stunde vor:
- rote Taste roter Bereich
- blaue Taste Bereich halb
rot und halb schwarz. - schwarze
Taste schwarzer Bereich Um den
Cursor zu versetzen, ohne die
Farbe der Bereiche zu
ändern, die Tasten
verwenden.
Den blinkenden Cursor (vor oder
zurück) entlang der
Krone mit den Tasten:
ersetzt. An der Krone
blinkt der Bereich,
dessen Farbe geändert
werden soll und im
Display erscheint die
entsprechende Uhrzeit.
2
3
Den Umschalter P nach oben in die
Stellung PROG (Programmierung)
stellen. Das Display zeigt die
Uhrzeit 00.00 und den Tag 1 an
Der blinkende Cursor der Krone wird
nach 24.00 automatisch auf den 1.
Bereich gestellt.
SEMPRE ECONOMIA - mantiene costantemente la temperatura di
ECONOMIA impostata con i tasti azzurri.
SEMPRE COMFORT - mantiene costantemente la temperatura di
COMFORT impostata con i tasti rossi.
SPENTO - mantiene costantemente l’impianto spento o con protezione
antigelo secondo quanto scelto all’installazione (vedere pagina precedente)
PI
D
H
S
con i tasti H regolare l’ora in corso
6
7
REGOLARE L’ORA E IL GIORNO IN CORSO
Queste operazioni possono essere eseguite anche
prima di tutte le altre
con il tasto D regolare il giorno della
settimana in corso
(1=lunedì - 2=martedì - 3=mercoledì - 4=giovedì
5=venerdì - 6=sabato - 7=domenica).
con i tasti azzurri si regola la
temperatura di ECONOMIA.
Sul display al posto della
temperatura ambiente si leg-
ge la temperatura impostata.
3
con i tasti rossi si regola la
temperatura di COMFORT.
Sul display al posto della
temperatura ambiente si leg-
ge la temperatura impostata.
2
verificare che il devia-
tore Psia in basso
sulla posizione AUTO
(automatico)
5
verificare che il devia-
tore Isia in basso sul-
la posizione inverno
4
Tasto di reset. Tenendolo premuto
con una punta per alcuni secondi,
si azzerano tutte le programmazioni
e si ripristina il programma standard
24
22
20
18
16
14 12 10
8
6
4
2
C
DAY
DAY
C
24
22
20
18
16
14 12 10
8
6
4
2
Sul display si legge in ogni momento la temperatura ambiente, l’ora e il giorno della settimana
in corso, l’eventuale richiesta di calore (o di raffrescamento in estate) e la
segnalazione di carica insufficiente delle pile Sul display è presente anche una corona
di programmazione che rappresenta un orologio di 24 ore, suddivisa in 48 settori, uno ogni
mezz’ora. Ogni settore a sua volta è diviso a metà e colorato (secondo il programma scelto) di
rosso, rosso e nero, nero. Il colore dei settori indica il tipo di temperatura programmata per
quel periodo di tempo : - rosso: temperatura di comfort
- metà rosso e metà nero: temperatura di economia - nero: spento
C
S
P
D
H
P
am Ende der Änderungen, den Umschalter Pin die Stellung AUTO
bringen.
6
P
S
Die rote oder blaue oder schwarze Taste drücken, um die
Uhrzeiten einzustellen (im Display angezeigt), während
denen das automatische Programm ausgeschlossen werden
soll und um vorübergehend die Komfort- oder Spartemperatur
oder “abschalten” forciert einzustellen. Die Krone des Displays
nimmt die Farbe der gewünschten Temperatur an.
3

3
IT
DE
PERSONALIZZAZIONE DI Intellitherm C75 (PROGRAMMAZIONE)
La programmazione di Intellitherm C75 è semplicissima, si deve solo cambiare il colore
dei settori sulla corona in corrispondenza degli orari desiderati:
- colore rosso per gli orari in cui si vuole la temperatura di comfort
- colore rosso e nero per gli orari in cui si vuole la temperatura di economia
- colore nero per gli orari in cui si vuole l’impianto spento
Per cambiare i colori dei settori basta eseguire le operazioni numerate.
spostare il commutatore Ssulla posizione AUTO
spostare il deviatore Pin
alto sulla posizione PROG
(programmazione).
Il display visualizza le ore
00.00 e day 1.
Il cursore lampeggiante del-
la corona si posiziona auto-
maticamente sul 1° settore
dopo le 24.
programmati gli orari di un giorno, premere il tasto D
per cambiare il giorno e ripetere le precedenti opera-
zioni per tutti gli altri giorni della settimana.
Se il programma di un giorno va bene anche per i
giorni successivi, copiarlo premendo il tasto C(copy)
Il giorno incrementa di una unità e si copia il program-
ma già memorizzato nel nuovo giorno.
Con Intellitherm C75 è possibile in ogni momento escludere
temporaneamente il programma automatico, senza modifi-
carlo, per ottenere continuamente da 1 a 240 ore sempre la
temperatura desiderata (comfort, economia, spento).
Trascorso il tempo impostato Intellitherm
riprenderà il programma automatico.
Per ridurre o escludere il periodo JOLLY
prima del tempo previsto, premere un tasto
di colore diverso di quello della corona sul
display.
commutatore Ssulla posizione AUTO
deviatore Psulla posizione AUTO
premere il tasto rosso o azzurro o nero per im-
postare il numero di ore (visualizzato sul display) du-
rante le quali si vuole escludere il programma auto-
matico e “forzare” temporaneamente la temperatura
di comfort o economia o spento.La corona del
display assumerà il colore della temperatura scelta.
4
5
premere i tasti:
per colorare i
settori della corona.
Ad ogni pressione di uno dei
tre tasti il settore si colora e
il cursore avanza di mezz’ora:
-tasto rosso settore rosso
-tasto azzurro settore metà
rosso e metà nero.
-tasto nero settore nero
Per spostare il cursore
senza cambiare
colore ai settori,
usare i tasti
spostare il cursore lampeg-
giante (avanti o indietro)
lungo la corona
usando i tasti:
Sulla corona lam-
peggerà il settore
di cui si vuole cambiare il
colore e sul display compa-
rirà l’ora corrispondente.
21
3
FUNZIONE JOLLY
1
2
3
MONTAG (TAG 1) BIS FREITAG (TAG 5) SAMSTAG (TAG 6) BIS SONNTAG (TAG 7)
=FROSTSCHUTZ
=SPARPROGRAMM
=KOMFORT
822,30
20
17
5
°C
221713,308,30 11,306,30
20
17
5
°C
ABGESCHALTET
DAS DISPLAY DES Intellitherm C75
Im Display kann in jedem Moment die Umgebungstemperatur, die Uhrzeit und der Wochentag,
die eventuelle Wärmeanforderung (oder Kühlanforderung im Sommer) und die
Anzeige der unzureichenden Batterieladung gelesen werden. Im Display befindet sich
auch eine Programmierkrone, die eine 24-h-Uhr darstellt, die in 48 Bereiche, einer pro halbe
Stunde aufgeteilt ist. Jeder Bereich ist in Hälften unterteilt (je nach gewähltem Programm), die
rot, rot und schwarz, schwarz sind. Die Farbe der Bereiche zeigt die programmierte Temperatur
für diese Zeitspanne an. -rot : Komforttemperatur - halb rot und halb schwarz :
Spartemperatur - Schwarz : abgeschaltet
Nachdem C75 installiert und angeschlossen wurde, werden die nummerierten Vorgänge ausgeführt
1
Den Umschalter Sin die Position AUTO für die Funktion mit dem Programm AUTOMATISCH WÖCHENTLICH
STANDARD stellen, mit schon im Werk programmierten Uhrzeiten und Temperaturen.
ABGESCHALTET
18
IMMER SPARPROGRAMM – die mit den blauen Tasten eingestellte
SPARTEMPERATUR konstant halten.
IMMER KOMFORT – hält die mit den roten Tasten eingestellte
KOMFORTEMPERATUR konstant bei.
ABGESCHALTET – hält die Anlage ständig abgeschaltet oder mit einem
Frostschutz je nach Auswahl während der Installierung (siehe vorherige Seite)
DIE ANDEREN PROGRAMME DES Intellitherm C75
PI
D
H
S
mit den Tasten H die Uhrzeit einstellen
6
7
DIE UHRZEIT UND DEN TAG EINSTELLEN
Diese Vorgänge können auch vor allen anderen
Vorgängen ausgeführt werden
mit der Taste D den Wochentag einstellen
(1=Montag-2=Dienstag-3=Mittwoch -
4=Donnerstag-5=Freitag-6=Samstag-7=Sonntag).
mit den blauen Tasten wird die
SPARTEMPERATUR geregelt.
Im Display wird anstatt der
Umgebungstemperatur die eingestellte
Temperatur angezeigt.
3
mit den roten Tasten wird die
KOMFORT-Temperatur geregelt.
Im Display wird anstatt der
Umgebungstemperatur die eingestellte
Temperatur angezeigt.
2
Reset-Taste. Wenn sie mit einer Spitze
einige Sekunden lang gedrückt wird,
werden alle Programmierungen
zurückgestellt und das
Standardprogramm wiederhergestellt.
Prüfen, ob der Wechselschalter P
unten in der Stellung AUTO
(automatisch) ist.
5
Prüfen, ob der Wechselschalter
I in der Winterstellung ist.
4
24
22
20
18
16
14 12 10
8
6
4
2
C
DAY
DAY
C
24
22
20
18
16
14 12 10
8
6
4
2
Intellitherm C75 MIT DEN STANDARD-PROGRAMMEN NÜTZEN
Mit schon in der Fabrik programmierten Uhrzeiten und Temperaturen.
P
S
C
S
P
D
H
P
al termine delle modifiche, portare il deviatore Psulla posi-
zione AUTO.
6

IT
DE
4
FUNZIONI AVANZATE DI Intellitherm C75
Con Intellitherm C75 è possibile sapere per quante ore
è stato “richiesto calore” (relè chiuso - ON) il giorno pre-
cedente e dall’inizio del funzionamento di Intellitherm
(cioè dall’inserimento delle pile o da un reset).
spostare il commutatore Ssulla posizione
spostare il deviatore Psulla posizione PROG
lettura delle ore di funzionamento del giorno prima
lettura delle ore di funzionamento dall’avvio
1
2
3
4
ORE DI FUNZIONAMENTO DELL’IMPIANTO
Quando si sposta il deviatore Isulla posizione ESTATE, Intellitherm C75
si predispone per il funzionamento dell’impianto di CONDIZIONAMENTO.
Con la manopola rossa si regola la temperatura di comfort da mantenere
nell’ambiente, mentre viene escluso il funzionamento economia e antigelo.
I settori rossi della corona del display indicano quindi i periodi di accensione
dell’impianto di condizionamento, quelli di altro colore i periodi di spegnimento.
FUNZIONAMENTO ESTIVO - CONDIZIONAMENTO
Ci riserviamo la facoltà di introdurre tutte le modifiche tecniche e costruttive che riterremo necessarie, senza
obbligo di preavviso
Con Intellitherm C75 è possibile verificare la temperatura
MINIMA e MASSIMA che l’ambiente ha raggiunto il giorno
precedente e l’ora in cui è stata misurata
spostare il deviatore Psulla posizione PROG
lettura della temperatura ambiente MINIMA o MASSIMA
2
3
lettura dell’ora in cui si è registrata la temperatura MINIMA o MASSIMA
4
TEMPERATURA AMBIENTE MINIMA E MASSIMA DEL GIORNO PRECEDENTE
spostare il commutatore Ssulla posizione
(economia) per la temperatura MINIMA oppure
sulla posizione (comfort) per la MASSIMA
1
CARATTERISTICHE TECNICHE - doppio isolamento
- Conforme alle norme CEI EN 60730-1 e parti -Grado di protezione IP20
seconde - Grado di polluzione 2
- Portata contatti 5 (3)A 250V c.a.
- Microdisconnessione (1BU) - Alimentazione senza connessioni alla linea
- Sofware classe A elettrica con 2 pile a stilo alcaline AA 1,5V
- Contatto in commutazione libero da tensione - Durata delle pile di 2 anni circa
- Regolazione della temperatura di: - Controllo automatico dello stato di carica delle pile
- comfort da 2 a 62°C con segnalazione sul display in caso di carica
- economia da 2 a 62°C insufficiente
- Differenziale ± 0,25°C - Sostituzione pile senza perdita dei dati programmati
- Gradiente termico di riferimento 4°K/h - Deviatore per il funzionamento invernale o estivo
- Spento con possibilità di protezione antigelo (5°C) - Tasto di reset per ripristinare il programma
impostabile tramite dip switch preimpostato
- Dimensioni: 144 x 84 x 31 mm
- Tensione d'impulso 4000V
-Temperatura massima ambiente T45
DEN DECKEL ANHEBEN UND 2 1,5V–BATTERIEN
EINSETZEN
EINSETZEN UND AUSTAUSCH DER BATTERIEN
Intellitherm C75
1 – AN DER WAND BEFESTIGEN
Intellitherm C75 wird mit einem Sockel zum Einbau
in runde Einbaugehäusen mit 3 Modulen oder für
eine Wandbefestigung geliefert.
Den Chronothermostat 1,5 Meter vom Boden
entfernt, nicht in der Nähe von Küchen,
Wärmequellen, Fenstern und Türen montieren.
Sicherstellen, dass der Sockel gut und eben
befestigt ist und keine Verformungen aufweist.
2 – DIE ELEKTRISCHEN ANSCHLÜSSE
AUSFÜHREN
Mit 2 Drahtleitungen die Klemmen 1 - 2 an die
Heizung anschließen, wobei das herkömmliche
Thermostat in jedem Moment ersetzt werden kann,
ohne weitere Anschlüsse zuzufügen. Bei Erhöhung
der Umgebungstemperatur öffnet das Relais die
Klemme 1 - 2 und schließt 1-4.
Die Klemme 4ist frei und kann für Meldungen oder
andere Zwecke verwendet werden.
3 – AUSWAHL DER BETRIEBSWEISE
“ABGESCHALTET”
Während den Abschaltzeiträumen hat Intellitherm
die Möglichkeit, die Temperatur fest bei 5°C zu
halten, um die Anlage vor Frost zu schützen.
Wenn der FROSTSCHUTZ gewünscht wird, wird
der dip switch nach OBEN gestellt (links unten auf
der Rückseite des Gehäuses des C75). Wenn die
Anlage dagegen vollständig ABGESCHALTET
gewünscht wird, wird der dip switch nach UNTEN
gestellt.
Diese Auswahl muss bei der Installierung und vor
dem Einsetzen der Batterien ausgeführt werden.
Anmerkung: Wenn die Auswahl nach der
Installierung geändert werden soll, muss
Intellitherm zurückgestellt und erneut
programmiert werden.
4 – DAS CHRONOTHERMOSTAT-GEHÄUSE AN
DEN SOCKEL MONTIEREN
5 – DIE BATTERIEN EINSETZEN
Die beiden alkalischen Batterien AA mit langer
Lebensdauer einer guten Marke (1,5 V) einsetzen
und auf die angegebene Polarität achten. Die
Speisungsbatterien können 2 Jahre lang andauern:
Wenn die Batterien langsam leer werden, blinkt im
Display das Symbol einer Batterie .
Wenn die Batterien binnen 15 Tagen nicht ersetzt
werden, schaltet sich Intellitherm C75 automatisch
aus und im Display erscheint OFF.
CHRONOTHERMOSTAT MIT WÖCHENTLICHER PROGRAMMIERUNG
A= für Einbaugehäuse
503 (3 Module)
B= für runde
Einbaugehäuse
DIESE SCHRAUBE
ABSCHRAUBEN UND
DAS GEHÄUSE DES
GERÄTS NACH OBEN
DREHEN, UM DEN
BEFESTIGUNGSSOCKEL
ZU ENTFERNEN
KLEMMENBRETT UND ANSCHLÜSSE
BEFESTIGUNGSABSTÄNDE
AUSWAHL ABGESCHALTET ODER
ABGESCHALTET MIT FROSTSCHUTZ
17
Via dell'Osio, 6 - 20090 Caleppio di Settala (MI) - ITALY
International calls: Phone no. [phone] Fax no. [phone]
xpor[email protected] http//www.fantinicosmi.come-mail: e
2
1
4
4 1 2
60 mm
B -
83,5 mm
60 mm
A -
B -
FROSTSCHUTZ (5°C)
ABGESCHALTET
P
S
P
S
I
!Einbau nur durch autorisierte
Elektro-Fachkräfte

5
16
UK
ES
FITTING AND REPLACING THE BATTERIES
LIFT THE COVER AND FIT TWO 1.5 V BATTERIES
1-WALL MOUNTING
Intellitherm C75 comes with a base suitable for
flush-mounting in three-module or round boxes or
forwallmounting.
Install the chronothermostat at 1.5 metres above
the floor level, far from kitchen ranges, sources of
heat, windows and doors. Make sure the base is
properly secured to a level surface, without
straining.
2-ELECTRIC CONNECTIONS
Connect terminals 1 - 2 to the heating system with
twowires thus replacing the traditional thermostat at
any time and without adding further connections.
When the ambient temperature increases, the relay
willopenterminals 1 - 2andwillclose terminals 1-4.
Terminal 4is free and it may be used for signalling or
otherpurposes,asrequired.
3-SELECTING THE "OFF" OPERATINGMODE
When in OFF mode, Intellitherm may be set to keep a
fix temperature of 5°C in order to protect the system
fromtheriskoffreezing.
To set the ANTIFREEZE protection move the dip
switch (located on the left at the bottom on the back
of the C75 body) to HIGH, whereas to switch the
system OFF completely, move the dip switch to
LOW.
This selection shall be made when installing the
deviceandbeforefitting the batteries.
N.B. If at any time after installation this selection
is to be changed, Intellitherm shall be reset and
reprogrammed.
4 - FITTING THE CHRONOTHERMOSTAT BODY ON
THEBASE
5-FITTING THE BATTERIES
Fit two high-quality long life alkaline AA 1.5 V
batteries respecting the specified bias. Batteries
could last approximately two years: when batteries
beginto rundown the batterysymbol on the
displaywillstarttoflash.
Should batteries be not replaced within 15 days,
Intellitherm C75 will turn off automatically and the
displaywillonlyshowthe word OFF.
WEEKLY CHRONOTHERMOSTAT
A=for flush-mounting
box, 503 type (three
modules)
B=for round flush-
mounting boxes
LOOSEN THIS SCREW
AND TURN
THE DEVICE BODY
UPWARDS TO REMOVE
THE WALL-FIXING BASE
TERMINAL BOARD AND CONNECTIONS
SELECTING OFF or OFF WITH ANTIFREEZE
PROTECTION
SPACING DIMENSIONS FOR FIXING THE BASE
FUNCIONES AVANZADAS DE Intellitherm C75
Con Intellitherm C75 es posible saber durante cuántas horas
ha sido “requerido calor” (relé cerrado ON) el día anterior y
desde el inicio del funcionamiento de Intellitherm (es decir,
desde la colocación de las pilas o desde un reset).
desplazar el conmutador Sa la posición
desplazar el desviador Pa la posición PROG
lectura de las horas de funcionamiento del día anterior
lectura de las horas de funcionamiento desde el
encendido
2
3
4
HORAS DE FUNCIONAMIENTO DEL SISTEMA
Cuando se desplaza el desviador I a la posición VERANO, Intellitherm C75 se
prepara para el funcionamiento del sistema de AIRE ACONDICIONADO.
Con el mando rojo se regula la temperatura de confort que se desea mantener en
el ambiente, mientras se excluye el funcionamiento ahorro y anticongelante.
Los sectores rojos de la corona en la pantalla indican los períodos de encendido
del sistema de aire acondicionado, aquellos de diferente color indican los períodos
en que está apagado.
FUNCIONAMIENTO ESTIVAL - AIRE ACONDICIONADO
No reservamos la facultad de introducir todas las modificaciones técnicas y de fabricación que consideremos
necesarias sin obligación de aviso previo
Con Intellitherm C75 es posible controlar las temperaturas
MÍNIMA y MÁXIMA que se han alcanzado en el ambiente el
día anterior y la hora en la que han sido medidas
desplazar el desviador Pa la posición PROG
2
lectura de la hora en la que se ha registrado la temperatura MÍNIMA oMÁXIMA
4
TEMPERATURA AMBIENTE MÍNIMA Y MÁXIMA DEL DÍA ANTERIOR
desplazar el conmutador Sa la posición
(ahorro) para la temperatura MÍNIMA o bien
a la posición (confort) para la MÁXIMA
1
CARACTERÍSTICAS TÉCNICAS - doble aislamiento
- Conforme a las normas CEI EN 60730-1 y segundas - Grado de protección IP20
partes - Grado de polución 2
- Capacidad contactos 5 (3)A 250V c.a.
- Microdesconexión (1BU) - Alimentación sin conexiones a la línea eléctrica con 2
-Software classe A pilas alcalinas AA 1,5V
- Contacto en conmutación libre de tensión - Duración de las pilas aproximadamente 2 años
- Regulación de la temperatura de: - Control automático del estado de carga de las pilas,
- confort de 2 a 62°C con señalización en la pantalla en caso de carga
- ahorro de 2 a 62°C insuficiente
-Diferencial±0,25°C -Sustitución de las pilas sin pérdida de datos
- Gradiente térmico de referencia 4°K/h programados
-Apagado con posibilidad de protección anticongelante - Desviador para el funcionamiento invernal o estival
(5ºC) establecida por medio del dip switch - Tecla de reset para restablecer el programa de fábrica
- Dimensiones: 144 x 84 x31 mm
- Tensión de impulso 4000V
-Temperatura maxima ambiente T45
Via dell'Osio, 6 - 20090 Caleppio di Settala (MI) - ITALY
International calls: Phone no. [phone] Fax no. [phone]
xpor[email protected] http//www.fantinicosmi.come-mail: e
Intellitherm C75
2
1
4
4 1 2
60 mm
B -
83,5 mm
60 mm
A -
B -
P
S
P
S
I
lectura de la temperatura ambiente MÍNIMA oMÁXIMA
3
OFF
To be installed by qualified
personnel only
!
ANTIFREEZE (5°C)

6
15
ES
UK
THE OTHER Intellitherm C75 PROGRAM
FROM MONDAY (DAY 1) TO FRIDAY (DAY 5)
FROM SATURDAY (DAY 6 ) TO SUNDAY (DAY 7)
822,30
=ANTIFREEZE MODE
=SAVING MODE
=COMFORT MODE
20
17
5
°C
OFF
221713,308,30 11,306,30
20
17
5
°C
OFF
Intellitherm C75 DISPLAY
The display constantly shows the room temperature, the current time and day of the week, if the
heating system is on (or the air conditioning system in summer) and the low battery
charge symbol . The display also shows a programming ring representing a 24-hour
clock, divided into 48 sectors each corresponding to half an hour. Each sector is divided in half
and it is coloured (according to the selected program) red, half red and half black, black. The
colour of the sectors indicates the type of temperature programmed for that period:
-Red: comfort temperature -Half red and half black: saving temperature -Black: off
USING Intellitherm C75 WITH STANDARD PROGRAMS with factory-set time periods and temperatures.
After installing and connecting Intellitherm C75, just proceed as described in the following numbered steps:
1Move switch Sto AUTO, for operation with the STANDARD WEEKLY AUTOMATIC program with factory-set
operating times and temperatures
PERSONALIZACIÓN DE Intellitherm C75 (PROGRAMACIÓN)
La programación de Intellitherm C75 es muy sencilla, se debe tan sólo cambiar el color de los sectores
en la corona de acuerdo a los horarios deseados:
- color rojo para los horarios en los que se desea la temperatura de confort
- color rojo y negro para los horarios en los que se desea la temperatura de ahorro
- color negro para los horarios en los que se desea que el sistema esté apagado
Para cambiar los colores de los sectores sólo hace falta realizar las operaciones numeradas a continuación.
desplazar el conmutador S a la posición AUTO
desplazar el desviador P hacia
arriba, a la posición PROG
(programación).
La pantalla muestra la
hora 00.00 y day 1.
El cursor parpadeante de la
corona se ubica automáticamente
en el 1º sector después de las 24.
una vez programados los horarios de un día,presionar la
tecla Dpara cambiar de día y repetir las operaciones
anteriores para los restantes días de la semana.
Si el programa de un día es adecuado para todos los demás,
copiarlo presionando la tecla C(copy).
El día avanza de uno y se copia el programa ya memorizado
en el nuevo día.
Con Intellitherm C75 es posible excluir en cualquier momento el
programa automático temporalmente, sin modificarlo, para
obtener continuamente de 1 a 240 horas la temperatura deseada
(confort, ahorro, apagado).
Una vez transcurrido el tiempo programado,
Intellitherm retomará el programa automático.
Para reducir o excluir el periodo JOLLY antes
del tiempo previsto, presionar una tecla de
diferente color al de la corona que se muestra
en la pantalla.
conmutador Sen la posición AUTO
desviador Pen la posición AUTO
presionar la tecla roja, celeste o negra para establecer
la cantidad de horas (mostrado en la pantalla) durante las
cuales se quiere excluir el programa automático y "forzar"
así temporalmente la temperatura de confort, ahorro o
apagado. La corona de la pantalla tendrá el color de la
temperatura escogida.
4
5
21
FUNCIÓN JOLLY
1
2
3
ALWAYS SAVING - this program keeps constantly the SAVING temperature set with
the blue keys.
OFF -this program keeps the system constantly off or with antifreeze
protection according the setting made at the time of installation (see previous page)
ALWAYS COMFORT - this program keeps constantly the COMFORT
temperature set with the red keys.
3
PI
D
H
S
use keys H to set the current time
6
7
SETTING CURRENT TIME AND DAY
Operations described in these steps can be performed
before all the others
use key D to set the current day of the week
1=Monday-2=Tuesday-3=Wednesday -
4=Thursday-5=Friday-6=Saturday-7=Sunday).
Reset key. Keep it pressed with the
point of a pen or the tip of a tool for a
few seconds to reset any programming
made and to restore the standard
program
use the blue keys to set the SAVING
temperature.The display will show
the set temperature instead of the
ambient temperature.
3
Use the red keys to set the COMFORT
temperature.The display will show
the set temperature instead of the
ambient temperature.
2
make sure switch P is down
on AUTO (automatic) position
5
make sure switch I is down on
winter position
4
24
22
20
18
16
14 12 10
8
6
4
2
C
DAY
DAY
C
24
22
20
18
16
14 12 10
8
6
4
2
desplazar el cursor parpadeante
(hacia adelante o hacia
atrás) por la corona
usando las teclas:
En la corona
parpadeará el sector al que se
desea cambiar el color y en la
pantalla aparecerá la hora
correspondiente.
presionar las teclas:
para colorear los
sectores de la corona.
Cada vez que se presiona una de
las tres teclas, el sector se colorea
y el cursor avanza media hora:
-tecla roja sector rojo
-tecla celeste sector mitad rojo y
mitad negro.
-tecla negra sector negro
Para desplazar el cursor sin
cambiar de color los
sectores usar las teclas
C
S
P
D
H
P
P
S
al finalizar las modificaciones, desplazar el desviador Pa la
posición AUTO.
6

7
14
ES
UK
CUSTOMIZING THE Intellitherm C75 (PROGRAMMING)
Intellitherm C75 programming is extremely friendly, the user shall just change the colours of the
sectors on the ring coinciding with the time periods required, i.e.:
- red for time periods during which comfort temperature is required
- half red and half black for time periods during which saving temperature is required
- black for time periods during which the system shall be off
To change the colours of the sectors just proceed as described in the following numbered steps.
move switch Sto AUTO position
move switch Pup to PROG
(programming) position.
The display will show
time 00.00 and day 1.
The blinking cursor on the ring
will move automatically to the
first sector after the 24 hours.
once the times for a day have been programmed, press
key D(day) to change the day and to repeat the previous
steps for all the other days of the week.
If the program for one day is suitable also for next days,
press key C(copy) to copy it.
The day will move on by one unit and the previously
memorised program is copied to the next day.
This function of Intellitherm C75 enables to cut out temporarily
the automatic program at any time (without changing its setting),
in order to have constantly the required temperature (comfort,
saving, off) for a period of time ranging from 1 to 240 hours.
Once the time set has elapsed Intellitherm
will resume the automatic program.
To shorten or to cut out the "JOLLY" period
before the set time, press a key of different
colour than the one corresponding todisplay ring
4
5
move the blinking cursor (forth
or back) around the ring using
keys:
The sector to be
changed will blink
on the ring and the
display will show the
corresponding time.
21
3
"JOLLY" FUNCTION
press keys:
to colour the ring
sectors.
Each time one of the three
keys is pressed the sector
will colour and the cursor
will move forward by half
an hour:
-red key for red sector
-blue key for half red
and half black sector
-black key for black sector
To move the cursor without
changing colour
to sectors use keys
LOS OTROS PROGRAMAS DE Intellitherm C75
E LUNES (DAY 1) A VIERNES (DAY 5) DE SÁBADO (DAY 6) A DOMINGO (DAY 7)
=ANTICONGELANTE
=AHORRO
=CONFORT
822,30
20
17
5
°C
APAGADO
221713,308,30 11,306,30
20
17
5
°C
APAGADO
LA PANTALLA DE Intellitherm C75
En la pantalla se lee en todo momento la temperatura ambiente, la hora y el día de la semana en curso, el
eventual pedido de calor (o de enfriamiento en el verano) y la señalización de carga insuficiente
de las pilas . En la pantalla también se encuentra una corona de programación que representa un
reloj de 24 horas, subdividida en 48 sectores, cada uno de media hora. Cada sector está a su vez dividido por
la mitad y está pintado (según el programa escogido) de rojo, rojo y negro, negro. El color de los sectores
indica el tipo de temperatura programada para ese período de tiempo:
-Rojo: temperatura de confort-mitad rojo y mitad negro: temperatura de ahorro -negro: apagado
UTILIZAR Intellitherm C75 CON LOS PROGRAMAS ESTÁNDARES
con horarios y temperaturas programados desde fábrica.
Luego de haber instalado y conectado C75, realizar las operaciones numeradas a continuación
1desplazar el conmutador S a la posición AUTO, para el funcionamiento con el programa AUTOMÁTICO
SEMANAL ESTÁNDAR con horarios y temperaturas programados desde fábrica
SIEMPRE AHORRO - mantiene constante la temperatura de AHORRO
establecida con las teclas celestes.
SIEMPRE CONFORT - mantiene constantemente la temperatura de
CONFORT establecida con las teclas rojas.
APAGADO - mantiene constantemente el sistema apagado o con protección
anticongelante, de acuerdo a lo escogido durante la instalación (ver la página anterior)
PI
D
H
S
con las teclas H regular la hora en curso
6
7
REGULAR LA HORA Y EL DÍA EN CURSO
Estas operaciones también pueden ser realizadas
antes que todas las demás
con la tecla D regular el día de la semana en curso
(1=lunes - 2=martes - 3=miércoles - 4=jueves -
5=viernes - 6=sábado - 7=domingo).
Tecla de reseteado. Manteniéndola presionada
con una punta durante algunos segundos
volverán a cero todas las programaciones
y se restablecerá el programa estándar.
con las teclas celestes se regula
la temperatura de AHORRO.
En la pantalla se lee la temperatura
establecida en el lugar de la
temperatura ambiente.
3
con las teclas rojas se regula
la temperatura de CONFORT.
En la pantalla se lee la temperatura
establecida en el lugar de
la temperatura ambiente.
2
controlar que el desviador P
se encuentre abajo, en la
posición AUTO (automático)
5
controlar que el desviador I
se encuentre abajo, en la
posición invierno
4
24
22
20
18
16
14 12 10
8
6
4
2
C
DAY
DAY
C
24
22
20
18
16
14 12 10
8
6
4
2
P
S
C
S
P
D
H
P
after completing the required programming, move switch P
to AUTO position.
6
switch Sto AUTO position
switch Pto AUTO position
1
2
press the red or blue or black key to set how many hours
(shown on the display) the automatic program is to be cut
out in order to “force” temporarily the required temperature
(comfort or saving or off). The ring on the display will take
on the colour of the temperature selected.
3

8
13
ES
UK
ADVANCED Intellitherm C75 FUNCTIONS
SYSTEM WORKING HOURS
With Intellitherm C75 the user may verify how many hours
the heating system has worked (relay closed - ON) the day
before and since the last Intellitherm initialisation (i.e.: since
last reset or battery fitting).
move switch Sto position
move switch Pto PROG position
working hours on the day before
working hours since last initialisation
1
2
3
4
Moving the switch Ito the SUMMER position will switch the Intellitherm C75
to operate the AIR CONDITIONING system.
Use the red knob to adjust the comfort temperature required in the room, saving and
antifreeze operating modes will be excluded.
The red sectors on the display ring will therefore indicate the time periods when
the air conditioning system is on, whereas sectors in any other colour indicate when
the system is off.
SUMMER - AIR CONDITIONING
Fantini Cosmi reserves the right to introduce whatever make and technical change at any time without prior notice
With Intellitherm C75 the user may verify the MINIMUM
and MAXIMUM ambient temperature values reached on
the day before and when these values were recorded
move switch Pto PROG position
MINIMUM or MAXIMUM ambient temperature value
2
3
time when MINIMUM or MAXIMUM temperature values were recorded
4
MINIMUM AND MAXIMUM AMBIENT TEMPERATURE ON THE DAY BEFORE
move switch S to position (saving) for
MINIMUM temperature and to position
(comfort) forMAXIMUM temperature
1
TECHNICAL DATA - double insulation
- In compliance with CEI EN 60730-1 and parts two - Protection degree: IP20
- Contact rating: 5 (3)A 250V a.c. - Pollution degree 2
- Micro-disconnection (1BU)
- Software classe A - Power supply: two alkaline AA 1.5V pencil batteries, no
- Voltage free switching contact connection to mains
- Temperature control: - Battery life: about two years
- comfort from 2 to 62°C - Automatic battery charge monitoring and display
- saving from 2 to 62°C indication in the event of low battery charge
- Differential: ± 0.25°C - Battery replacement without loosing memorised data
- Reference thermal gradient: 4°K/h - Switch for summer or winter operating modes
- OFF mode with optional antifreeze protection (5°C), - Reset key to restore standard programs
To be set by dip switch - Dimensions: 144 x 84 x 31 mm
- Impulsion de tension 4000V
- Max ambient temperature T45
COLOCACIÓN Y SUSTITUCIÓN DE LAS PILAS
LEVANTAR LA TAPA Y COLOCAR 2 PILAS DE 1,5 V
DISTANCIA ENTRE LOS EJES DE FIJACIÓN
1 - FIJAR A LA PARED
Intellitherm C75 se provee con un zócalo adecuado
para el montaje en cajas de empotrar con tres
módulos y redondas o para instalar en la pared.
Montar el cronotermostato a 1,5 metros de altura
del suelo, lejos de cocinas, fuentes de calor,
ventanas y puertas. Asegurarse de que el zócalo
sea fijado bien a nivel y sin deformaciones.
2 - REALIZAR LAS CONEXIONES ELÉCTRICAS
Conectar con dos cables los terminales 1 - 2 al
sistema de calefacción, sustituyendo el termostato
tradicional en cualquier momento, sin agregar otras
conexiones. Cuando aumenta la temperatura del
ambiente, el relé abre el terminal 1 - 2 y cierra 1-4.
El terminal 4está libre y puede ser utilizado para
señalizaciones u otros usos.
3 - SELECCIÓN DEL MODO DE FUNCIONAMIENTO
APAGADO
Durante los períodos de APAGADO, Intellitherm
tiene la posibilidad de mantener la temperatura fija
en 5ºC para proteger el sistema del peligro de
congelación.
Si se desea la protección ANTICONGELANTE,
LEVANTAR el dip switch (ubicado en la parte
inferior izquierda, detrás del cuerpo del C75).Si, por
el contrario, se desea que el sistema esté
completamente APAGADO, BAJAR el dip switch.
Esta selección debe ser realizada en el momento de
la instalación y antes de colocar las pilas.
NOTA: Si luego de la instalación se deseara
cambiar la selección, entonces Intellitherm
deberá ser reseteado y reprogramado.
4 - MONTAR EL CRONOTERMOSTATO EN EL
ZÓCALO
5 - COLOCAR LAS PILAS
Colocar dos pilas alcalinas tipo AA de larga
duración, de marca reconocida, de 1,5 V,
prestando atención a la polaridad indicada. Las
pilas de alimentación pueden durar hasta 2 años:
cuando la carga de las pilas comienza a ser
insuficiente, en la pantalla parpadea el símbolo de
una pila .
Si en 15 días no se sustituyen las pilas, Intellitherm
C75 se apaga automáticamente y en la pantalla sólo
aparece el texto OFF.
CRONOTERMOSTATO DE PROGRAMACIÓN SEMANAL
A= para caja de
empotrar 503
(3 módulos)
B= para cajas de
empotrar redondas
BLOQUE TERMINAL Y CONEXIONES
SELECCIÓN APAGADO o APAGADO CON
PROTECCIÓN ANTICONGELANTE
DESENROSCAR ESTE
TORNILLO Y GIRAR
EL CUERPO DEL APARATO
HACIA ARRIBA PARA
QUITAR EL ZÓCALO
PARA SU FIJACIÓN
Via dell'Osio, 6 - 20090 Caleppio di Settala (MI) - ITALY
International calls: Phone no. [phone] Fax no. [phone]
xpor[email protected] http//www.fantinicosmi.come-mail: e
Intellitherm C75
2
1
4
60 mm
B -
83,5 mm
60 mm
A -
B -
P
S
I
!El montaje deben llevarlo a cabo
electricistas autorizados
P
S

9
12
FR
FR
INTRODUCTION ET REMPLACEMENT DES PILES
SOULEVER LE COUVERCLE ET INTRODUIRE LES DEUX
PILES DE 1,5 V.
DISTANCES DE FIXATION
1 - FIXATION MURALE
Intellitherm C75 est fourni avec un socle adapté pour
le montage sur des boîtiers encastrables ronds et à 3
modules, ou bien pour un montage mural.
Monter le chronothermostat à 1,5 mètres de hauteur
à partir du sol, loin de cuisines, sources de chaleur,
fenêtres et portes. S’assurer que le socle soit bien
fixé à plat sur la surface et ne présente pas de
déformations.
2 - EFFECTUER CONNEXIONS ÉLECTRIQUES
Avec 2 câbles, connecter les bornes 1-2 au système
de chauffage ; il est alors possible de remplacer le
thermostat traditionnel à n’importe quel moment,
sans besoin de réaliser d’autres connexions.
Lorsque la température ambiante augmente, le relais
ouvre la borne 1-2 et ferme la borne 1-4.
La borne 4est libre et peut être utilisée, entre autres,
pour effectuer des signalisations.
3 - SÉLECTION DU MODE DE FONCTIONNEMENT
ÉTEINT
Pendant les périodes où il est ÉTEINT, Intellitherm
peut maintenir une température fixe de 5 °C afin de
protéger le système contre les risques de gel.
Si la protection ANTIGEL est souhaitée, positionner
le commutateur DIP (situé en bas, à gauche, sur
l’arrière du corps du C75) vers le HAUT. Par contre,
si l’on veut que le système soit complètement
ÉTEINT, positionner le commutateur DIP vers le
BAS.
Cette sélection doit se faire au moment de
l’installation et avant d’insérer les piles.
N.B. : si, postérieurement à l’installation, on
souhaiterait changer la sélection, Intellitherm
devra être réinitialisé et reprogrammé.
4 - MONTAGE DU CORPS DU
CHRONOTHERMOSTAT SUR LE SOCLE
5 - INSERTION DES PILES
Introduire deux piles alcalines AA de longue durée,
de bonne qualité, de 1,5 V, en respectant la polarité
indiquée. Les piles d’alimentation peuvent durer 2
ans : lorsque la charge des piles commence à être
insuffisante, le symbole d’une pile clignotera
sur l’écran.
Si au cours des 15 jours suivants les piles ne sont
pas remplacées, Intellitherm C75 s’éteint
automatiquement et sur l’écran reste seulement le
message OFF.
CHRONOTHERMOSTAT À PROGRAMMATION HEBDOMADAIRE
A= pour boîtier
encastrable 503
(à 3 modules)
B= pour boîtiers
encastrables ronds
DÉVISSER CETTE VIS ET
FAIRE TOURNER
LE CORPS DE L’APPAREIL
VERS LE HAUT POUR
ENLEVER LE SOCLE DE
FIXATION.
PLAQUE À BORNES ET CONNEXIONS
SÉLECTION « ÉTEINT » OU « ÉTEINT AVEC
PROTECTION ANTIGEL »
FONCTIONS AVANCÉES D’Intellitherm C75
Avec Intellitherm C75 il est possible de connaître la durée
de la demande de chaleur (relais fermé - ON) le jour
précédent et depuis le début du fonctionnement
d’Intellitherm (c’est-à-dire, depuis la dernière introduction
des piles ou depuis la dernière réinitialisation).
déplacer le commutateur Ssur
déplacer l’interrupteur Psur PROG
lecture des heures de fonctionnement du premier jour
lecture des heures de fonctionnement depuis le
démarrage
1
2
3
4
HEURES DE FONCTIONNEMENT DU SYSTÈME
FONCTIONNEMENT ESTIVAL - CLIMATISATION
La société se réserve le droit d'apporter sans avis préalable toute modification technique ou de fabrication qu'elle jugerait nécessaire.
Avec Intellitherm C75, il est possible de vérifier les
températures MINIMALE et MAXIMALE que le local a atteint
le jour précédent et l’heure à laquelle elles ont été mesurées.
déplacer l’interrupteur Psur PROG
lecture des températures ambiantes MINIMALE ou MAXIMALE
2
3
lecture de l’heure à laquelle ont été enregistrées les températures MINIMALE
ou MAXIMALE
4
TEMPÉRATURES AMBIANTES MINIMALE ET MAXIMALE DU JOUR PRÉCÉDENT
déplacer le commutateur Ssur (économie) pour
la température MINIMALE ou sur (confort)
pour la température MAXIMALE
1
CARACTÉRISTIQUES TECHNIQUES - Indice de protection IP20
- Conforme aux normes CEI EN 60730-1 et ses - Degré de pollution 2
modifications.
- Portée des contacts 8 (5) A / 250 V c.a. - Alimentation sans connexions à la ligne électrique avec
- Micro-déconnexion (1BU) 2 piles alcalines AA 1,5 V
- Durée des piles : environ 2 ans
- Contact en commutation libre de tension - Contrôle automatique de l’état de charge des piles
- Réglage de la température de : avec affichage sur l’écran en cas de charge
- confort de 2 °C à 62 °C insuffisante
- économie de 2 °C à 62 °C - Remplacement des piles sans perte des données
- Différentiel ± 0,25 °C. programmées
- Gradient de température de référence 4 °K/h. - Interrupteur pour le fonctionnement hivernal ou estival
- Arrêt avec possibilité de protection antigel (5 °C) - Bouton de réinitialisation pour rétablir le programme
programmable par commutateur DIP. pré-configuré
- T - Dimensions : 120 x 80 x 27 mm
- double isolement
- Impulsion de tension 4000V
- Software classe A
emperatura maxima ambiente T45
Lorsque l’interrupteur Iest déplacé sur ÉTÉ, IntellithermC75 se prépare au
fonctionnement du système de CLIMATISATION.
Avec la poignée rouge, il est possible de régler la température de confort qui doit être
aintenue dans le local, tandis que les fonctionnements « économie » et « antigel » sont
exclus.
Les secteurs rouges de la couronne sur l’écran indiquent donc les périodes d’allumage
du système de climatisation, et les secteurs d’autres couleurs, les périodes d’arrêt.
Via dell'Osio, 6 - 20090 Caleppio di Settala (MI) - ITALY
International calls: Phone no. [phone] Fax no. [phone]
xpor[email protected] http//www.fantinicosmi.come-mail: e
Intellitherm C75
2
1
4
60 mm
B -
83,5 mm
60 mm
A -
B -
P
S
P
S
I
!Le montage ne doít être effectué que
du personnel qualifié

11
10
FR
FR
LES AUTRES PROGRAMMES D’Intellitherm C75
DU LUNDI (DAY 1) AU VENDREDI (DAY 5) DU SAMEDI (DAY 6) AU DIMANCHE (DAY 7)
=ANTIGEL
=ÉCONOMIE
=CONFORT
822,30
20
17
5
°C
ÉTEINT
221713,308,30 11,306,30
20
17
5
°C
ÉTEINT
L’ÉCRAN D’Intellitherm C75
À tout moment, l'écran montre la température ambiante, l'heure et le jour de la semaine en cours,
l'éventuelle demande de chaleur (ou de refroidissement en été) et la signalisation de
charge insuffisante des piles . Sur l'écran se trouve aussi une couronne de programmation
qui représente une horloge de 24 heures, divisée en 48 secteurs d'une demi-heure chacun.
Chaque secteur est à son tour divisé en deux et coloré (selon le programme sélectionné) en
rouge, rouge et noir ou noir. La couleur des secteurs indique le type de température programmée
pour une période de temps déterminée. - rouge : température de confort ;
- Moitié rouge, moitié noir :température d'économie ;
-noir : éteint.
UTILISER Intellitherm C75 AVEC LES PROGRAMMES STANDARD avec horaires et températures préréglés en usine.
Après avoir installé et connecté le C75, il suffit de suivre les opérations énumérées ci-dessous
1pour obtenir un fonctionnement avec le programme AUTOMATIQUE HEBDOMADAIRE
STANDARD avec horaires et températures préréglés en usine, déplacer le commutateur Ssur AUTO.
PERSONNALISATION D’Intellitherm C75 (PROGRAMMATION)
La programmation d’Intellitherm C75 est très simple : il ne faut que changer la couleur des secteurs
sur la couronne correspondante aux horaires souhaités :
- couleur rouge pour les horaires pendant lesquels on veut une température de confort.
- couleurs rouge et noir pour les horaires pendant lesquels on veut une température d’économie.
- couleur noire pour les horaires pendant lesquels on veut que le système soit éteint.
Pour changer les couleurs des secteurs, il suffit d’effectuer les opérations énumérées ci-dessous.
déplacer le commutateur S sur AUTO.
une fois programmés les horaires d’un jour, appuyer sur le
bouton Dpour changer de jour et répéter les opérations
antérieures pour tous les autres jours de la semaine.
Si le programme d’un jour déterminé sert aussi aux jours
suivants, le copier en appuyant sur la touche C(Copy)
Le jour augmente d’une unité et le programme
mémorisé se reproduit sur le nouveau jour.
Avec Intellitherm C75, il est possible d’exclure temporairement
et à tout moment le programme automatique, sans
le modifier, afin d’obtenir en permanence pendant
une période réglable de 1 à 240 heures la
température souhaitée (confort, économie, éteint).
Une fois le temps programmé écoulé, Intellitherm
reprendra le programme automatique.
Pour réduire ou exclure la période JOLLY
avant le temps prévu, appuyer sur un
bouton d’une couleur différente de
celle de la couronne sur l’écran.
commutateur Ssur AUTO
interrupteur Psur AUTO
appuyer sur les boutons rouge,bleu ou noir pour configurer
le nombre d’heures (affiché sur l’écran) pendant lesquelles
on veut exclure le programme automatique et « forcer »
temporairement la température de confort, d’économie ou
l’arrêt du système (éteint). La couronne sur l’écran
prendra la couleur de la température choisie.
une fois les modifications finies, placer l’interrupteur Psur AUTO.
5
6
1
FONCTION JOLLY
1
2
3
déplacer l’interrupteur Pvers le
haut, sur PROG (programmation).
L’écran affiche les heures
00.00 et « day 1».
Le curseur clignotant de la
couronne se place
automatiquement sur le
1º secteur, après le 24.
déplacer le curseur clignotant
(en avant ou en arrière)
au long de la
couronne avec
les boutons
Sur la couronne, le
secteur dont on veut changer la
couleur clignote et l’heure
respective apparaît sur l'écran.
appuyer sur les
boutons pour colorer
les secteurs de la couronne.
À chaque pression sur un des trois
boutons, le secteur prend une
couleur différente et le curseur
avance d’une demi-heure :
- bouton rouge, secteur rouge.
- bouton bleu, secteur moitié
rouge, moitié noir.
- bouton noir, secteur noir.
Pour déplacer le curseur sans
changer les couleurs
des secteurs, appuyer
sur les boutons
2
4
3
TOUJOURS ÉCONOMIE - il maintient en permanence la température
d’ÉCONOMIE configurée avec les boutons bleus.
ÉTEINT - il maintient en permanence le système éteint ou avec la protection
antigel selon la sélection faite lors de l’installation (voir page précédente).
TOUJOURS CONFORT - maintient constante la température de CONFORT
programmée à l'aide des touches rouges.
PI
D
H
S
les boutons H permettent de régler l’heure en cours
6
7
Ces opérations peuvent être menées même avant
toutes les autres.
le bouton D permet de régler le jour de la
semaine en cours
(1=lundi - 2=mardi - 3=mercredi - 4=jeudi -
5=vendredi - 6=samedi - 7=dimanche).
24
22
20
18
16
14 12 10
8
6
4
2
C
DAY
DAY
C
24
22
20
18
16
14 12 10
8
6
4
2
P
S
C
P
D
H
P
vérifier que l’interrupteur P se
trouve en bas, sur AUTO
(automatique).
5
vérifier que l’interrupteur I se
trouve en bas, sur la position
d’hiver
4
Bouton de réinitialisation. Le maintenir
appuyé avec un objet pointu pendant
quelques secondes pour effacer toutes
les programmations et rétablir le
programme standard.
les boutons bleus permettent de
régler la température d’ÉCONOMIE.
La température configurée apparaît
sur l’écran, à côté de la température
ambiante.
3
les boutons rouges permettent de
régler la température de CONFORT.
La température configurée apparaît
sur l’écran, à côté de la température
ambiante.
2
S

11
10
FR
FR
LES AUTRES PROGRAMMES D’Intellitherm C75
DU LUNDI (DAY 1) AU VENDREDI (DAY 5) DU SAMEDI (DAY 6) AU DIMANCHE (DAY 7)
=ANTIGEL
=ÉCONOMIE
=CONFORT
822,30
20
17
5
°C
ÉTEINT
221713,308,30 11,306,30
20
17
5
°C
ÉTEINT
L’ÉCRAN D’Intellitherm C75
À tout moment, l'écran montre la température ambiante, l'heure et le jour de la semaine en cours,
l'éventuelle demande de chaleur (ou de refroidissement en été) et la signalisation de
charge insuffisante des piles . Sur l'écran se trouve aussi une couronne de programmation
qui représente une horloge de 24 heures, divisée en 48 secteurs d'une demi-heure chacun.
Chaque secteur est à son tour divisé en deux et coloré (selon le programme sélectionné) en
rouge, rouge et noir ou noir. La couleur des secteurs indique le type de température programmée
pour une période de temps déterminée. - rouge : température de confort ;
- Moitié rouge, moitié noir :température d'économie ;
-noir : éteint.
UTILISER Intellitherm C75 AVEC LES PROGRAMMES STANDARD avec horaires et températures préréglés en usine.
Après avoir installé et connecté le C75, il suffit de suivre les opérations énumérées ci-dessous
1pour obtenir un fonctionnement avec le programme AUTOMATIQUE HEBDOMADAIRE
STANDARD avec horaires et températures préréglés en usine, déplacer le commutateur Ssur AUTO.
PERSONNALISATION D’Intellitherm C75 (PROGRAMMATION)
La programmation d’Intellitherm C75 est très simple : il ne faut que changer la couleur des secteurs
sur la couronne correspondante aux horaires souhaités :
- couleur rouge pour les horaires pendant lesquels on veut une température de confort.
- couleurs rouge et noir pour les horaires pendant lesquels on veut une température d’économie.
- couleur noire pour les horaires pendant lesquels on veut que le système soit éteint.
Pour changer les couleurs des secteurs, il suffit d’effectuer les opérations énumérées ci-dessous.
déplacer le commutateur S sur AUTO.
une fois programmés les horaires d’un jour, appuyer sur le
bouton Dpour changer de jour et répéter les opérations
antérieures pour tous les autres jours de la semaine.
Si le programme d’un jour déterminé sert aussi aux jours
suivants, le copier en appuyant sur la touche C(Copy)
Le jour augmente d’une unité et le programme
mémorisé se reproduit sur le nouveau jour.
Avec Intellitherm C75, il est possible d’exclure temporairement
et à tout moment le programme automatique, sans
le modifier, afin d’obtenir en permanence pendant
une période réglable de 1 à 240 heures la
température souhaitée (confort, économie, éteint).
Une fois le temps programmé écoulé, Intellitherm
reprendra le programme automatique.
Pour réduire ou exclure la période JOLLY
avant le temps prévu, appuyer sur un
bouton d’une couleur différente de
celle de la couronne sur l’écran.
commutateur Ssur AUTO
interrupteur Psur AUTO
appuyer sur les boutons rouge,bleu ou noir pour configurer
le nombre d’heures (affiché sur l’écran) pendant lesquelles
on veut exclure le programme automatique et « forcer »
temporairement la température de confort, d’économie ou
l’arrêt du système (éteint). La couronne sur l’écran
prendra la couleur de la température choisie.
une fois les modifications finies, placer l’interrupteur Psur AUTO.
5
6
1
FONCTION JOLLY
1
2
3
déplacer l’interrupteur Pvers le
haut, sur PROG (programmation).
L’écran affiche les heures
00.00 et « day 1».
Le curseur clignotant de la
couronne se place
automatiquement sur le
1º secteur, après le 24.
déplacer le curseur clignotant
(en avant ou en arrière)
au long de la
couronne avec
les boutons
Sur la couronne, le
secteur dont on veut changer la
couleur clignote et l’heure
respective apparaît sur l'écran.
appuyer sur les
boutons pour colorer
les secteurs de la couronne.
À chaque pression sur un des trois
boutons, le secteur prend une
couleur différente et le curseur
avance d’une demi-heure :
- bouton rouge, secteur rouge.
- bouton bleu, secteur moitié
rouge, moitié noir.
- bouton noir, secteur noir.
Pour déplacer le curseur sans
changer les couleurs
des secteurs, appuyer
sur les boutons
2
4
3
TOUJOURS ÉCONOMIE - il maintient en permanence la température
d’ÉCONOMIE configurée avec les boutons bleus.
ÉTEINT - il maintient en permanence le système éteint ou avec la protection
antigel selon la sélection faite lors de l’installation (voir page précédente).
TOUJOURS CONFORT - maintient constante la température de CONFORT
programmée à l'aide des touches rouges.
PI
D
H
S
les boutons H permettent de régler l’heure en cours
6
7
Ces opérations peuvent être menées même avant
toutes les autres.
le bouton D permet de régler le jour de la
semaine en cours
(1=lundi - 2=mardi - 3=mercredi - 4=jeudi -
5=vendredi - 6=samedi - 7=dimanche).
24
22
20
18
16
14 12 10
8
6
4
2
C
DAY
DAY
C
24
22
20
18
16
14 12 10
8
6
4
2
P
S
C
P
D
H
P
vérifier que l’interrupteur P se
trouve en bas, sur AUTO
(automatique).
5
vérifier que l’interrupteur I se
trouve en bas, sur la position
d’hiver
4
Bouton de réinitialisation. Le maintenir
appuyé avec un objet pointu pendant
quelques secondes pour effacer toutes
les programmations et rétablir le
programme standard.
les boutons bleus permettent de
régler la température d’ÉCONOMIE.
La température configurée apparaît
sur l’écran, à côté de la température
ambiante.
3
les boutons rouges permettent de
régler la température de CONFORT.
La température configurée apparaît
sur l’écran, à côté de la température
ambiante.
2
S

9
12
FR
FR
INTRODUCTION ET REMPLACEMENT DES PILES
SOULEVER LE COUVERCLE ET INTRODUIRE LES DEUX
PILES DE 1,5 V.
DISTANCES DE FIXATION
1 - FIXATION MURALE
Intellitherm C75 est fourni avec un socle adapté pour
le montage sur des boîtiers encastrables ronds et à 3
modules, ou bien pour un montage mural.
Monter le chronothermostat à 1,5 mètres de hauteur
à partir du sol, loin de cuisines, sources de chaleur,
fenêtres et portes. S’assurer que le socle soit bien
fixé à plat sur la surface et ne présente pas de
déformations.
2 - EFFECTUER CONNEXIONS ÉLECTRIQUES
Avec 2 câbles, connecter les bornes 1-2 au système
de chauffage ; il est alors possible de remplacer le
thermostat traditionnel à n’importe quel moment,
sans besoin de réaliser d’autres connexions.
Lorsque la température ambiante augmente, le relais
ouvre la borne 1-2 et ferme la borne 1-4.
La borne 4est libre et peut être utilisée, entre autres,
pour effectuer des signalisations.
3 - SÉLECTION DU MODE DE FONCTIONNEMENT
ÉTEINT
Pendant les périodes où il est ÉTEINT, Intellitherm
peut maintenir une température fixe de 5 °C afin de
protéger le système contre les risques de gel.
Si la protection ANTIGEL est souhaitée, positionner
le commutateur DIP (situé en bas, à gauche, sur
l’arrière du corps du C75) vers le HAUT. Par contre,
si l’on veut que le système soit complètement
ÉTEINT, positionner le commutateur DIP vers le
BAS.
Cette sélection doit se faire au moment de
l’installation et avant d’insérer les piles.
N.B. : si, postérieurement à l’installation, on
souhaiterait changer la sélection, Intellitherm
devra être réinitialisé et reprogrammé.
4 - MONTAGE DU CORPS DU
CHRONOTHERMOSTAT SUR LE SOCLE
5 - INSERTION DES PILES
Introduire deux piles alcalines AA de longue durée,
de bonne qualité, de 1,5 V, en respectant la polarité
indiquée. Les piles d’alimentation peuvent durer 2
ans : lorsque la charge des piles commence à être
insuffisante, le symbole d’une pile clignotera
sur l’écran.
Si au cours des 15 jours suivants les piles ne sont
pas remplacées, Intellitherm C75 s’éteint
automatiquement et sur l’écran reste seulement le
message OFF.
CHRONOTHERMOSTAT À PROGRAMMATION HEBDOMADAIRE
A= pour boîtier
encastrable 503
(à 3 modules)
B= pour boîtiers
encastrables ronds
DÉVISSER CETTE VIS ET
FAIRE TOURNER
LE CORPS DE L’APPAREIL
VERS LE HAUT POUR
ENLEVER LE SOCLE DE
FIXATION.
PLAQUE À BORNES ET CONNEXIONS
SÉLECTION « ÉTEINT » OU « ÉTEINT AVEC
PROTECTION ANTIGEL »
FONCTIONS AVANCÉES D’Intellitherm C75
Avec Intellitherm C75 il est possible de connaître la durée
de la demande de chaleur (relais fermé - ON) le jour
précédent et depuis le début du fonctionnement
d’Intellitherm (c’est-à-dire, depuis la dernière introduction
des piles ou depuis la dernière réinitialisation).
déplacer le commutateur Ssur
déplacer l’interrupteur Psur PROG
lecture des heures de fonctionnement du premier jour
lecture des heures de fonctionnement depuis le
démarrage
1
2
3
4
HEURES DE FONCTIONNEMENT DU SYSTÈME
FONCTIONNEMENT ESTIVAL - CLIMATISATION
La société se réserve le droit d'apporter sans avis préalable toute modification technique ou de fabrication qu'elle jugerait nécessaire.
Avec Intellitherm C75, il est possible de vérifier les
températures MINIMALE et MAXIMALE que le local a atteint
le jour précédent et l’heure à laquelle elles ont été mesurées.
déplacer l’interrupteur Psur PROG
lecture des températures ambiantes MINIMALE ou MAXIMALE
2
3
lecture de l’heure à laquelle ont été enregistrées les températures MINIMALE
ou MAXIMALE
4
TEMPÉRATURES AMBIANTES MINIMALE ET MAXIMALE DU JOUR PRÉCÉDENT
déplacer le commutateur Ssur (économie) pour
la température MINIMALE ou sur (confort)
pour la température MAXIMALE
1
CARACTÉRISTIQUES TECHNIQUES - Indice de protection IP20
- Conforme aux normes CEI EN 60730-1 et ses - Degré de pollution 2
modifications.
- Portée des contacts 8 (5) A / 250 V c.a. - Alimentation sans connexions à la ligne électrique avec
- Micro-déconnexion (1BU) 2 piles alcalines AA 1,5 V
- Durée des piles : environ 2 ans
- Contact en commutation libre de tension - Contrôle automatique de l’état de charge des piles
- Réglage de la température de : avec affichage sur l’écran en cas de charge
- confort de 2 °C à 62 °C insuffisante
- économie de 2 °C à 62 °C - Remplacement des piles sans perte des données
- Différentiel ± 0,25 °C. programmées
- Gradient de température de référence 4 °K/h. - Interrupteur pour le fonctionnement hivernal ou estival
- Arrêt avec possibilité de protection antigel (5 °C) - Bouton de réinitialisation pour rétablir le programme
programmable par commutateur DIP. pré-configuré
- T - Dimensions : 120 x 80 x 27 mm
- double isolement
- Impulsion de tension 4000V
- Software classe A
emperatura maxima ambiente T45
Lorsque l’interrupteur Iest déplacé sur ÉTÉ, IntellithermC75 se prépare au
fonctionnement du système de CLIMATISATION.
Avec la poignée rouge, il est possible de régler la température de confort qui doit être
aintenue dans le local, tandis que les fonctionnements « économie » et « antigel » sont
exclus.
Les secteurs rouges de la couronne sur l’écran indiquent donc les périodes d’allumage
du système de climatisation, et les secteurs d’autres couleurs, les périodes d’arrêt.
Via dell'Osio, 6 - 20090 Caleppio di Settala (MI) - ITALY
International calls: Phone no. [phone] Fax no. [phone]
xpor[email protected] http//www.fantinicosmi.come-mail: e
Intellitherm C75
2
1
4
60 mm
B -
83,5 mm
60 mm
A -
B -
P
S
P
S
I
!Le montage ne doít être effectué que
du personnel qualifié

8
13
ES
UK
ADVANCED Intellitherm C75 FUNCTIONS
SYSTEM WORKING HOURS
With Intellitherm C75 the user may verify how many hours
the heating system has worked (relay closed - ON) the day
before and since the last Intellitherm initialisation (i.e.: since
last reset or battery fitting).
move switch Sto position
move switch Pto PROG position
working hours on the day before
working hours since last initialisation
1
2
3
4
Moving the switch Ito the SUMMER position will switch the Intellitherm C75
to operate the AIR CONDITIONING system.
Use the red knob to adjust the comfort temperature required in the room, saving and
antifreeze operating modes will be excluded.
The red sectors on the display ring will therefore indicate the time periods when
the air conditioning system is on, whereas sectors in any other colour indicate when
the system is off.
SUMMER - AIR CONDITIONING
Fantini Cosmi reserves the right to introduce whatever make and technical change at any time without prior notice
With Intellitherm C75 the user may verify the MINIMUM
and MAXIMUM ambient temperature values reached on
the day before and when these values were recorded
move switch Pto PROG position
MINIMUM or MAXIMUM ambient temperature value
2
3
time when MINIMUM or MAXIMUM temperature values were recorded
4
MINIMUM AND MAXIMUM AMBIENT TEMPERATURE ON THE DAY BEFORE
move switch S to position (saving) for
MINIMUM temperature and to position
(comfort) forMAXIMUM temperature
1
TECHNICAL DATA - double insulation
- In compliance with CEI EN 60730-1 and parts two - Protection degree: IP20
- Contact rating: 5 (3)A 250V a.c. - Pollution degree 2
- Micro-disconnection (1BU)
- Software classe A - Power supply: two alkaline AA 1.5V pencil batteries, no
- Voltage free switching contact connection to mains
- Temperature control: - Battery life: about two years
- comfort from 2 to 62°C - Automatic battery charge monitoring and display
- saving from 2 to 62°C indication in the event of low battery charge
- Differential: ± 0.25°C - Battery replacement without loosing memorised data
- Reference thermal gradient: 4°K/h - Switch for summer or winter operating modes
- OFF mode with optional antifreeze protection (5°C), - Reset key to restore standard programs
To be set by dip switch - Dimensions: 144 x 84 x 31 mm
- Impulsion de tension 4000V
- Max ambient temperature T45
COLOCACIÓN Y SUSTITUCIÓN DE LAS PILAS
LEVANTAR LA TAPA Y COLOCAR 2 PILAS DE 1,5 V
DISTANCIA ENTRE LOS EJES DE FIJACIÓN
1 - FIJAR A LA PARED
Intellitherm C75 se provee con un zócalo adecuado
para el montaje en cajas de empotrar con tres
módulos y redondas o para instalar en la pared.
Montar el cronotermostato a 1,5 metros de altura
del suelo, lejos de cocinas, fuentes de calor,
ventanas y puertas. Asegurarse de que el zócalo
sea fijado bien a nivel y sin deformaciones.
2 - REALIZAR LAS CONEXIONES ELÉCTRICAS
Conectar con dos cables los terminales 1 - 2 al
sistema de calefacción, sustituyendo el termostato
tradicional en cualquier momento, sin agregar otras
conexiones. Cuando aumenta la temperatura del
ambiente, el relé abre el terminal 1 - 2 y cierra 1-4.
El terminal 4está libre y puede ser utilizado para
señalizaciones u otros usos.
3 - SELECCIÓN DEL MODO DE FUNCIONAMIENTO
APAGADO
Durante los períodos de APAGADO, Intellitherm
tiene la posibilidad de mantener la temperatura fija
en 5ºC para proteger el sistema del peligro de
congelación.
Si se desea la protección ANTICONGELANTE,
LEVANTAR el dip switch (ubicado en la parte
inferior izquierda, detrás del cuerpo del C75).Si, por
el contrario, se desea que el sistema esté
completamente APAGADO, BAJAR el dip switch.
Esta selección debe ser realizada en el momento de
la instalación y antes de colocar las pilas.
NOTA: Si luego de la instalación se deseara
cambiar la selección, entonces Intellitherm
deberá ser reseteado y reprogramado.
4 - MONTAR EL CRONOTERMOSTATO EN EL
ZÓCALO
5 - COLOCAR LAS PILAS
Colocar dos pilas alcalinas tipo AA de larga
duración, de marca reconocida, de 1,5 V,
prestando atención a la polaridad indicada. Las
pilas de alimentación pueden durar hasta 2 años:
cuando la carga de las pilas comienza a ser
insuficiente, en la pantalla parpadea el símbolo de
una pila .
Si en 15 días no se sustituyen las pilas, Intellitherm
C75 se apaga automáticamente y en la pantalla sólo
aparece el texto OFF.
CRONOTERMOSTATO DE PROGRAMACIÓN SEMANAL
A= para caja de
empotrar 503
(3 módulos)
B= para cajas de
empotrar redondas
BLOQUE TERMINAL Y CONEXIONES
SELECCIÓN APAGADO o APAGADO CON
PROTECCIÓN ANTICONGELANTE
DESENROSCAR ESTE
TORNILLO Y GIRAR
EL CUERPO DEL APARATO
HACIA ARRIBA PARA
QUITAR EL ZÓCALO
PARA SU FIJACIÓN
Via dell'Osio, 6 - 20090 Caleppio di Settala (MI) - ITALY
International calls: Phone no. [phone] Fax no. [phone]
xpor[email protected] http//www.fantinicosmi.come-mail: e
Intellitherm C75
2
1
4
60 mm
B -
83,5 mm
60 mm
A -
B -
P
S
I
!El montaje deben llevarlo a cabo
electricistas autorizados
P
S
912
FR
FR
INTRODUCTION ET REMPLACEMENT DES PILES
SOULEVER LE COUVERCLE ET INTRODUIRE LES DEUX
PILES DE 1,5 V.
DISTANCES DE FIXATION
1 - FIXATION MURALE
Intellitherm C75 est fourni avec un socle adapté pour
le montage sur des boîtiers encastrables ronds et à 3
modules, ou bien pour un montage mural.
Monter le chronothermostat à 1,5 mètres de hauteur
à partir du sol, loin de cuisines, sources de chaleur,
fenêtres et portes. S’assurer que le socle soit bien
fixé à plat sur la surface et ne présente pas de
déformations.
2 - EFFECTUER CONNEXIONS ÉLECTRIQUES
Avec 2 câbles, connecter les bornes 1-2 au système
de chauffage ; il est alors possible de remplacer le
thermostat traditionnel à n’importe quel moment,
sans besoin de réaliser d’autres connexions.
Lorsque la température ambiante augmente, le relais
ouvre la borne 1-2 et ferme la borne 1-4.
La borne 4est libre et peut être utilisée, entre autres,
pour effectuer des signalisations.
3 - SÉLECTION DU MODE DE FONCTIONNEMENT
ÉTEINT
Pendant les périodes où il est ÉTEINT, Intellitherm
peut maintenir une température fixe de 5 °C afin de
protéger le système contre les risques de gel.
Si la protection ANTIGEL est souhaitée, positionner
le commutateur DIP (situé en bas, à gauche, sur
l’arrière du corps du C75) vers le HAUT. Par contre,
si l’on veut que le système soit complètement
ÉTEINT, positionner le commutateur DIP vers le
BAS.
Cette sélection doit se faire au moment de
l’installation et avant d’insérer les piles.
N.B. : si, postérieurement à l’installation, on
souhaiterait changer la sélection, Intellitherm
devra être réinitialisé et reprogrammé.
4 - MONTAGE DU CORPS DU
CHRONOTHERMOSTAT SUR LE SOCLE
5 - INSERTION DES PILES
Introduire deux piles alcalines AA de longue durée,
de bonne qualité, de 1,5 V, en respectant la polarité
indiquée. Les piles d’alimentation peuvent durer 2
ans : lorsque la charge des piles commence à être
insuffisante, le symbole d’une pile clignotera
sur l’écran.
Si au cours des 15 jours suivants les piles ne sont
pas remplacées, Intellitherm C75 s’éteint
automatiquement et sur l’écran reste seulement le
message OFF.
CHRONOTHERMOSTAT À PROGRAMMATION HEBDOMADAIRE
A= pour boîtier
encastrable 503
(à 3 modules)
B= pour boîtiers
encastrables ronds
DÉVISSER CETTE VIS ET
FAIRE TOURNER
LE CORPS DE L’APPAREIL
VERS LE HAUT POUR
ENLEVER LE SOCLE DE
FIXATION.
PLAQUE À BORNES ET CONNEXIONS
SÉLECTION « ÉTEINT » OU « ÉTEINT AVEC
PROTECTION ANTIGEL »
FONCTIONS AVANCÉES D’Intellitherm C75
Avec Intellitherm C75 il est possible de connaître la durée
de la demande de chaleur (relais fermé - ON) le jour
précédent et depuis le début du fonctionnement
d’Intellitherm (c’est-à-dire, depuis la dernière introduction
des piles ou depuis la dernière réinitialisation).
déplacer le commutateur Ssur
déplacer l’interrupteur Psur PROG
lecture des heures de fonctionnement du premier jour
lecture des heures de fonctionnement depuis le
démarrage
1
2
3
4
HEURES DE FONCTIONNEMENT DU SYSTÈME
FONCTIONNEMENT ESTIVAL - CLIMATISATION
La société se réserve le droit d'apporter sans avis préalable toute modification technique ou de fabrication qu'elle jugerait nécessaire.
Avec Intellitherm C75, il est possible de vérifier les
températures MINIMALE et MAXIMALE que le local a atteint
le jour précédent et l’heure à laquelle elles ont été mesurées.
déplacer l’interrupteur Psur PROG
lecture des températures ambiantes MINIMALE ou MAXIMALE
2
3
lecture de l’heure à laquelle ont été enregistrées les températures MINIMALE
ou MAXIMALE
4
TEMPÉRATURES AMBIANTES MINIMALE ET MAXIMALE DU JOUR PRÉCÉDENT
déplacer le commutateur Ssur (économie) pour
la température MINIMALE ou sur (confort)
pour la température MAXIMALE
1
CARACTÉRISTIQUES TECHNIQUES - Indice de protection IP20
- Conforme aux normes CEI EN 60730-1 et ses - Degré de pollution 2
modifications.
- Portée des contacts 8 (5) A / 250 V c.a. - Alimentation sans connexions à la ligne électrique avec
- Micro-déconnexion (1BU) 2 piles alcalines AA 1,5 V
- Durée des piles : environ 2 ans
- Contact en commutation libre de tension - Contrôle automatique de l’état de charge des piles
- Réglage de la température de : avec affichage sur l’écran en cas de charge
- confort de 2 °C à 62 °C insuffisante
- économie de 2 °C à 62 °C - Remplacement des piles sans perte des données
- Différentiel ± 0,25 °C. programmées
- Gradient de température de référence 4 °K/h. - Interrupteur pour le fonctionnement hivernal ou estival
- Arrêt avec possibilité de protection antigel (5 °C) - Bouton de réinitialisation pour rétablir le programme
programmable par commutateur DIP. pré-configuré
- T - Dimensions : 120 x 80 x 27 mm
- double isolement
- Impulsion de tension 4000V
- Software classe A
emperatura maxima ambiente T45
Lorsque l’interrupteur Iest déplacé sur ÉTÉ, IntellithermC75 se prépare au
fonctionnement du système de CLIMATISATION.
Avec la poignée rouge, il est possible de régler la température de confort qui doit être
aintenue dans le local, tandis que les fonctionnements « économie » et « antigel » sont
exclus.
Les secteurs rouges de la couronne sur l’écran indiquent donc les périodes d’allumage
du système de climatisation, et les secteurs d’autres couleurs, les périodes d’arrêt.
Via dell'Osio, 6 - 20090 Caleppio di Settala (MI) - ITALY
International calls: Phone no. [phone] Fax no. [phone]
xpor[email protected] http//www.fantinicosmi.come-mail: e
Intellitherm C75
2
1
4
60 mm
B -
83,5 mm
60 mm
A -
B -
P
S
P
S
I
!Le montage ne doít être effectué que
du personnel qualifié

7
14
ES
UK
CUSTOMIZING THE Intellitherm C75 (PROGRAMMING)
Intellitherm C75 programming is extremely friendly, the user shall just change the colours of the
sectors on the ring coinciding with the time periods required, i.e.:
- red for time periods during which comfort temperature is required
- half red and half black for time periods during which saving temperature is required
- black for time periods during which the system shall be off
To change the colours of the sectors just proceed as described in the following numbered steps.
move switch Sto AUTO position
move switch Pup to PROG
(programming) position.
The display will show
time 00.00 and day 1.
The blinking cursor on the ring
will move automatically to the
first sector after the 24 hours.
once the times for a day have been programmed, press
key D(day) to change the day and to repeat the previous
steps for all the other days of the week.
If the program for one day is suitable also for next days,
press key C(copy) to copy it.
The day will move on by one unit and the previously
memorised program is copied to the next day.
This function of Intellitherm C75 enables to cut out temporarily
the automatic program at any time (without changing its setting),
in order to have constantly the required temperature (comfort,
saving, off) for a period of time ranging from 1 to 240 hours.
Once the time set has elapsed Intellitherm
will resume the automatic program.
To shorten or to cut out the "JOLLY" period
before the set time, press a key of different
colour than the one corresponding todisplay ring
4
5
move the blinking cursor (forth
or back) around the ring using
keys:
The sector to be
changed will blink
on the ring and the
display will show the
corresponding time.
21
3
"JOLLY" FUNCTION
press keys:
to colour the ring
sectors.
Each time one of the three
keys is pressed the sector
will colour and the cursor
will move forward by half
an hour:
-red key for red sector
-blue key for half red
and half black sector
-black key for black sector
To move the cursor without
changing colour
to sectors use keys
LOS OTROS PROGRAMAS DE Intellitherm C75
E LUNES (DAY 1) A VIERNES (DAY 5) DE SÁBADO (DAY 6) A DOMINGO (DAY 7)
=ANTICONGELANTE
=AHORRO
=CONFORT
822,30
20
17
5
°C
APAGADO
221713,308,30 11,306,30
20
17
5
°C
APAGADO
LA PANTALLA DE Intellitherm C75
En la pantalla se lee en todo momento la temperatura ambiente, la hora y el día de la semana en curso, el
eventual pedido de calor (o de enfriamiento en el verano) y la señalización de carga insuficiente
de las pilas . En la pantalla también se encuentra una corona de programación que representa un
reloj de 24 horas, subdividida en 48 sectores, cada uno de media hora. Cada sector está a su vez dividido por
la mitad y está pintado (según el programa escogido) de rojo, rojo y negro, negro. El color de los sectores
indica el tipo de temperatura programada para ese período de tiempo:
-Rojo: temperatura de confort-mitad rojo y mitad negro: temperatura de ahorro -negro: apagado
UTILIZAR Intellitherm C75 CON LOS PROGRAMAS ESTÁNDARES
con horarios y temperaturas programados desde fábrica.
Luego de haber instalado y conectado C75, realizar las operaciones numeradas a continuación
1desplazar el conmutador S a la posición AUTO, para el funcionamiento con el programa AUTOMÁTICO
SEMANAL ESTÁNDAR con horarios y temperaturas programados desde fábrica
SIEMPRE AHORRO - mantiene constante la temperatura de AHORRO
establecida con las teclas celestes.
SIEMPRE CONFORT - mantiene constantemente la temperatura de
CONFORT establecida con las teclas rojas.
APAGADO - mantiene constantemente el sistema apagado o con protección
anticongelante, de acuerdo a lo escogido durante la instalación (ver la página anterior)
PI
D
H
S
con las teclas H regular la hora en curso
6
7
REGULAR LA HORA Y EL DÍA EN CURSO
Estas operaciones también pueden ser realizadas
antes que todas las demás
con la tecla D regular el día de la semana en curso
(1=lunes - 2=martes - 3=miércoles - 4=jueves -
5=viernes - 6=sábado - 7=domingo).
Tecla de reseteado. Manteniéndola presionada
con una punta durante algunos segundos
volverán a cero todas las programaciones
y se restablecerá el programa estándar.
con las teclas celestes se regula
la temperatura de AHORRO.
En la pantalla se lee la temperatura
establecida en el lugar de la
temperatura ambiente.
3
con las teclas rojas se regula
la temperatura de CONFORT.
En la pantalla se lee la temperatura
establecida en el lugar de
la temperatura ambiente.
2
controlar que el desviador P
se encuentre abajo, en la
posición AUTO (automático)
5
controlar que el desviador I
se encuentre abajo, en la
posición invierno
4
24
22
20
18
16
14 12 10
8
6
4
2
C
DAY
DAY
C
24
22
20
18
16
14 12 10
8
6
4
2
P
S
C
S
P
D
H
P
after completing the required programming, move switch P
to AUTO position.
6
switch Sto AUTO position
switch Pto AUTO position
1
2
press the red or blue or black key to set how many hours
(shown on the display) the automatic program is to be cut
out in order to “force” temporarily the required temperature
(comfort or saving or off). The ring on the display will take
on the colour of the temperature selected.
3

6
15
ES
UK
THE OTHER Intellitherm C75 PROGRAM
FROM MONDAY (DAY 1) TO FRIDAY (DAY 5)
FROM SATURDAY (DAY 6 ) TO SUNDAY (DAY 7)
822,30
=ANTIFREEZE MODE
=SAVING MODE
=COMFORT MODE
20
17
5
°C
OFF
221713,308,30 11,306,30
20
17
5
°C
OFF
Intellitherm C75 DISPLAY
The display constantly shows the room temperature, the current time and day of the week, if the
heating system is on (or the air conditioning system in summer) and the low battery
charge symbol . The display also shows a programming ring representing a 24-hour
clock, divided into 48 sectors each corresponding to half an hour. Each sector is divided in half
and it is coloured (according to the selected program) red, half red and half black, black. The
colour of the sectors indicates the type of temperature programmed for that period:
-Red: comfort temperature -Half red and half black: saving temperature -Black: off
USING Intellitherm C75 WITH STANDARD PROGRAMS with factory-set time periods and temperatures.
After installing and connecting Intellitherm C75, just proceed as described in the following numbered steps:
1Move switch Sto AUTO, for operation with the STANDARD WEEKLY AUTOMATIC program with factory-set
operating times and temperatures
PERSONALIZACIÓN DE Intellitherm C75 (PROGRAMACIÓN)
La programación de Intellitherm C75 es muy sencilla, se debe tan sólo cambiar el color de los sectores
en la corona de acuerdo a los horarios deseados:
- color rojo para los horarios en los que se desea la temperatura de confort
- color rojo y negro para los horarios en los que se desea la temperatura de ahorro
- color negro para los horarios en los que se desea que el sistema esté apagado
Para cambiar los colores de los sectores sólo hace falta realizar las operaciones numeradas a continuación.
desplazar el conmutador S a la posición AUTO
desplazar el desviador P hacia
arriba, a la posición PROG
(programación).
La pantalla muestra la
hora 00.00 y day 1.
El cursor parpadeante de la
corona se ubica automáticamente
en el 1º sector después de las 24.
una vez programados los horarios de un día,presionar la
tecla Dpara cambiar de día y repetir las operaciones
anteriores para los restantes días de la semana.
Si el programa de un día es adecuado para todos los demás,
copiarlo presionando la tecla C(copy).
El día avanza de uno y se copia el programa ya memorizado
en el nuevo día.
Con Intellitherm C75 es posible excluir en cualquier momento el
programa automático temporalmente, sin modificarlo, para
obtener continuamente de 1 a 240 horas la temperatura deseada
(confort, ahorro, apagado).
Una vez transcurrido el tiempo programado,
Intellitherm retomará el programa automático.
Para reducir o excluir el periodo JOLLY antes
del tiempo previsto, presionar una tecla de
diferente color al de la corona que se muestra
en la pantalla.
conmutador Sen la posición AUTO
desviador Pen la posición AUTO
presionar la tecla roja, celeste o negra para establecer
la cantidad de horas (mostrado en la pantalla) durante las
cuales se quiere excluir el programa automático y "forzar"
así temporalmente la temperatura de confort, ahorro o
apagado. La corona de la pantalla tendrá el color de la
temperatura escogida.
4
5
21
FUNCIÓN JOLLY
1
2
3
ALWAYS SAVING - this program keeps constantly the SAVING temperature set with
the blue keys.
OFF -this program keeps the system constantly off or with antifreeze
protection according the setting made at the time of installation (see previous page)
ALWAYS COMFORT - this program keeps constantly the COMFORT
temperature set with the red keys.
3
PI
D
H
S
use keys H to set the current time
6
7
SETTING CURRENT TIME AND DAY
Operations described in these steps can be performed
before all the others
use key D to set the current day of the week
1=Monday-2=Tuesday-3=Wednesday -
4=Thursday-5=Friday-6=Saturday-7=Sunday).
Reset key. Keep it pressed with the
point of a pen or the tip of a tool for a
few seconds to reset any programming
made and to restore the standard
program
use the blue keys to set the SAVING
temperature.The display will show
the set temperature instead of the
ambient temperature.
3
Use the red keys to set the COMFORT
temperature.The display will show
the set temperature instead of the
ambient temperature.
2
make sure switch P is down
on AUTO (automatic) position
5
make sure switch I is down on
winter position
4
24
22
20
18
16
14 12 10
8
6
4
2
C
DAY
DAY
C
24
22
20
18
16
14 12 10
8
6
4
2
desplazar el cursor parpadeante
(hacia adelante o hacia
atrás) por la corona
usando las teclas:
En la corona
parpadeará el sector al que se
desea cambiar el color y en la
pantalla aparecerá la hora
correspondiente.
presionar las teclas:
para colorear los
sectores de la corona.
Cada vez que se presiona una de
las tres teclas, el sector se colorea
y el cursor avanza media hora:
-tecla roja sector rojo
-tecla celeste sector mitad rojo y
mitad negro.
-tecla negra sector negro
Para desplazar el cursor sin
cambiar de color los
sectores usar las teclas
C
S
P
D
H
P
P
S
al finalizar las modificaciones, desplazar el desviador Pa la
posición AUTO.
6
714
ES UK
CUSTOMIZING THE Intellitherm C75 (PROGRAMMING)
Intellitherm C75 programming is extremely friendly, the user shall just change the colours of the
sectors on the ring coinciding with the time periods required, i.e.:
- red for time periods during which comfort temperature is required
- half red and half black for time periods during which saving temperature is required
- black for time periods during which the system shall be off
To change the colours of the sectors just proceed as described in the following numbered steps.
move switch Sto AUTO position
move switch Pup to PROG
(programming) position.
The display will show
time 00.00 and day 1.
The blinking cursor on the ring
will move automatically to the
first sector after the 24 hours.
once the times for a day have been programmed, press
key D(day) to change the day and to repeat the previous
steps for all the other days of the week.
If the program for one day is suitable also for next days,
press key C(copy) to copy it.
The day will move on by one unit and the previously
memorised program is copied to the next day.
This function of Intellitherm C75 enables to cut out temporarily
the automatic program at any time (without changing its setting),
in order to have constantly the required temperature (comfort,
saving, off) for a period of time ranging from 1 to 240 hours.
Once the time set has elapsed Intellitherm
will resume the automatic program.
To shorten or to cut out the "JOLLY" period
before the set time, press a key of different
colour than the one corresponding todisplay ring
4
5
move the blinking cursor (forth
or back) around the ring using
keys:
The sector to be
changed will blink
on the ring and the
display will show the
corresponding time.
21
3
"JOLLY" FUNCTION
press keys:
to colour the ring
sectors.
Each time one of the three
keys is pressed the sector
will colour and the cursor
will move forward by half
an hour:
-red key for red sector
-blue key for half red
and half black sector
-black key for black sector
To move the cursor without
changing colour
to sectors use keys
LOS OTROS PROGRAMAS DE Intellitherm C75
E LUNES (DAY 1) A VIERNES (DAY 5) DE SÁBADO (DAY 6) A DOMINGO (DAY 7)
=ANTICONGELANTE
=AHORRO
=CONFORT
822,30
20
17
5
°C
APAGADO
221713,308,30 11,306,30
20
17
5
°C
APAGADO
LA PANTALLA DE Intellitherm C75
En la pantalla se lee en todo momento la temperatura ambiente, la hora y el día de la semana en curso, el
eventual pedido de calor (o de enfriamiento en el verano) y la señalización de carga insuficiente
de las pilas . En la pantalla también se encuentra una corona de programación que representa un
reloj de 24 horas, subdividida en 48 sectores, cada uno de media hora. Cada sector está a su vez dividido por
la mitad y está pintado (según el programa escogido) de rojo, rojo y negro, negro. El color de los sectores
indica el tipo de temperatura programada para ese período de tiempo:
-Rojo: temperatura de confort-mitad rojo y mitad negro: temperatura de ahorro -negro: apagado
UTILIZAR Intellitherm C75 CON LOS PROGRAMAS ESTÁNDARES
con horarios y temperaturas programados desde fábrica.
Luego de haber instalado y conectado C75, realizar las operaciones numeradas a continuación
1desplazar el conmutador S a la posición AUTO, para el funcionamiento con el programa AUTOMÁTICO
SEMANAL ESTÁNDAR con horarios y temperaturas programados desde fábrica
SIEMPRE AHORRO - mantiene constante la temperatura de AHORRO
establecida con las teclas celestes.
SIEMPRE CONFORT - mantiene constantemente la temperatura de
CONFORT establecida con las teclas rojas.
APAGADO - mantiene constantemente el sistema apagado o con protección
anticongelante, de acuerdo a lo escogido durante la instalación (ver la página anterior)
PI
D
H
S
con las teclas H regular la hora en curso
6
7
REGULAR LA HORA Y EL DÍA EN CURSO
Estas operaciones también pueden ser realizadas
antes que todas las demás
con la tecla D regular el día de la semana en curso
(1=lunes - 2=martes - 3=miércoles - 4=jueves -
5=viernes - 6=sábado - 7=domingo).
Tecla de reseteado. Manteniéndola presionada
con una punta durante algunos segundos
volverán a cero todas las programaciones
y se restablecerá el programa estándar.
con las teclas celestes se regula
la temperatura de AHORRO.
En la pantalla se lee la temperatura
establecida en el lugar de la
temperatura ambiente.
3
con las teclas rojas se regula
la temperatura de CONFORT.
En la pantalla se lee la temperatura
establecida en el lugar de
la temperatura ambiente.
2
controlar que el desviador P
se encuentre abajo, en la
posición AUTO (automático)
5
controlar que el desviador I
se encuentre abajo, en la
posición invierno
4
24
22
20
18
16
14 12 10
8
6
4
2
C
DAY
DAY
C
24
22
20
18
16
14 12 10
8
6
4
2
P
S
C
S
P
D
H
P
after completing the required programming, move switch P
to AUTO position.
6
switch Sto AUTO position
switch Pto AUTO position
1
2
press the red or blue or black key to set how many hours
(shown on the display) the automatic program is to be cut
out in order to “force” temporarily the required temperature
(comfort or saving or off). The ring on the display will take
on the colour of the temperature selected.
3

5
16
UK
ES
FITTING AND REPLACING THE BATTERIES
LIFT THE COVER AND FIT TWO 1.5 V BATTERIES
1-WALL MOUNTING
Intellitherm C75 comes with a base suitable for
flush-mounting in three-module or round boxes or
forwallmounting.
Install the chronothermostat at 1.5 metres above
the floor level, far from kitchen ranges, sources of
heat, windows and doors. Make sure the base is
properly secured to a level surface, without
straining.
2-ELECTRIC CONNECTIONS
Connect terminals 1 - 2 to the heating system with
twowires thus replacing the traditional thermostat at
any time and without adding further connections.
When the ambient temperature increases, the relay
willopenterminals 1 - 2andwillclose terminals 1-4.
Terminal 4is free and it may be used for signalling or
otherpurposes,asrequired.
3-SELECTING THE "OFF" OPERATINGMODE
When in OFF mode, Intellitherm may be set to keep a
fix temperature of 5°C in order to protect the system
fromtheriskoffreezing.
To set the ANTIFREEZE protection move the dip
switch (located on the left at the bottom on the back
of the C75 body) to HIGH, whereas to switch the
system OFF completely, move the dip switch to
LOW.
This selection shall be made when installing the
deviceandbeforefitting the batteries.
N.B. If at any time after installation this selection
is to be changed, Intellitherm shall be reset and
reprogrammed.
4 - FITTING THE CHRONOTHERMOSTAT BODY ON
THEBASE
5-FITTING THE BATTERIES
Fit two high-quality long life alkaline AA 1.5 V
batteries respecting the specified bias. Batteries
could last approximately two years: when batteries
beginto rundown the batterysymbol on the
displaywillstarttoflash.
Should batteries be not replaced within 15 days,
Intellitherm C75 will turn off automatically and the
displaywillonlyshowthe word OFF.
WEEKLY CHRONOTHERMOSTAT
A=for flush-mounting
box, 503 type (three
modules)
B=for round flush-
mounting boxes
LOOSEN THIS SCREW
AND TURN
THE DEVICE BODY
UPWARDS TO REMOVE
THE WALL-FIXING BASE
TERMINAL BOARD AND CONNECTIONS
SELECTING OFF or OFF WITH ANTIFREEZE
PROTECTION
SPACING DIMENSIONS FOR FIXING THE BASE
FUNCIONES AVANZADAS DE Intellitherm C75
Con Intellitherm C75 es posible saber durante cuántas horas
ha sido “requerido calor” (relé cerrado ON) el día anterior y
desde el inicio del funcionamiento de Intellitherm (es decir,
desde la colocación de las pilas o desde un reset).
desplazar el conmutador Sa la posición
desplazar el desviador Pa la posición PROG
lectura de las horas de funcionamiento del día anterior
lectura de las horas de funcionamiento desde el
encendido
2
3
4
HORAS DE FUNCIONAMIENTO DEL SISTEMA
Cuando se desplaza el desviador I a la posición VERANO, Intellitherm C75 se
prepara para el funcionamiento del sistema de AIRE ACONDICIONADO.
Con el mando rojo se regula la temperatura de confort que se desea mantener en
el ambiente, mientras se excluye el funcionamiento ahorro y anticongelante.
Los sectores rojos de la corona en la pantalla indican los períodos de encendido
del sistema de aire acondicionado, aquellos de diferente color indican los períodos
en que está apagado.
FUNCIONAMIENTO ESTIVAL - AIRE ACONDICIONADO
No reservamos la facultad de introducir todas las modificaciones técnicas y de fabricación que consideremos
necesarias sin obligación de aviso previo
Con Intellitherm C75 es posible controlar las temperaturas
MÍNIMA y MÁXIMA que se han alcanzado en el ambiente el
día anterior y la hora en la que han sido medidas
desplazar el desviador Pa la posición PROG
2
lectura de la hora en la que se ha registrado la temperatura MÍNIMA oMÁXIMA
4
TEMPERATURA AMBIENTE MÍNIMA Y MÁXIMA DEL DÍA ANTERIOR
desplazar el conmutador Sa la posición
(ahorro) para la temperatura MÍNIMA o bien
a la posición (confort) para la MÁXIMA
1
CARACTERÍSTICAS TÉCNICAS - doble aislamiento
- Conforme a las normas CEI EN 60730-1 y segundas - Grado de protección IP20
partes - Grado de polución 2
- Capacidad contactos 5 (3)A 250V c.a.
- Microdesconexión (1BU) - Alimentación sin conexiones a la línea eléctrica con 2
-Software classe A pilas alcalinas AA 1,5V
- Contacto en conmutación libre de tensión - Duración de las pilas aproximadamente 2 años
- Regulación de la temperatura de: - Control automático del estado de carga de las pilas,
- confort de 2 a 62°C con señalización en la pantalla en caso de carga
- ahorro de 2 a 62°C insuficiente
-Diferencial±0,25°C -Sustitución de las pilas sin pérdida de datos
- Gradiente térmico de referencia 4°K/h programados
-Apagado con posibilidad de protección anticongelante - Desviador para el funcionamiento invernal o estival
(5ºC) establecida por medio del dip switch - Tecla de reset para restablecer el programa de fábrica
- Dimensiones: 144 x 84 x31 mm
- Tensión de impulso 4000V
-Temperatura maxima ambiente T45
Via dell'Osio, 6 - 20090 Caleppio di Settala (MI) - ITALY
International calls: Phone no. [phone] Fax no. [phone]
xpor[email protected] http//www.fantinicosmi.come-mail: e
Intellitherm C75
2
1
4
4 1 2
60 mm
B -
83,5 mm
60 mm
A -
B -
P
S
P
S
I
lectura de la temperatura ambiente MÍNIMA oMÁXIMA
3
OFF
To be installed by qualified
personnel only
!
ANTIFREEZE (5°C)

IT
DE
4
FUNZIONI AVANZATE DI Intellitherm C75
Con Intellitherm C75 è possibile sapere per quante ore
è stato “richiesto calore” (relè chiuso - ON) il giorno pre-
cedente e dall’inizio del funzionamento di Intellitherm
(cioè dall’inserimento delle pile o da un reset).
spostare il commutatore Ssulla posizione
spostare il deviatore Psulla posizione PROG
lettura delle ore di funzionamento del giorno prima
lettura delle ore di funzionamento dall’avvio
1
2
3
4
ORE DI FUNZIONAMENTO DELL’IMPIANTO
Quando si sposta il deviatore Isulla posizione ESTATE, Intellitherm C75
si predispone per il funzionamento dell’impianto di CONDIZIONAMENTO.
Con la manopola rossa si regola la temperatura di comfort da mantenere
nell’ambiente, mentre viene escluso il funzionamento economia e antigelo.
I settori rossi della corona del display indicano quindi i periodi di accensione
dell’impianto di condizionamento, quelli di altro colore i periodi di spegnimento.
FUNZIONAMENTO ESTIVO - CONDIZIONAMENTO
Ci riserviamo la facoltà di introdurre tutte le modifiche tecniche e costruttive che riterremo necessarie, senza
obbligo di preavviso
Con Intellitherm C75 è possibile verificare la temperatura
MINIMA e MASSIMA che l’ambiente ha raggiunto il giorno
precedente e l’ora in cui è stata misurata
spostare il deviatore Psulla posizione PROG
lettura della temperatura ambiente MINIMA o MASSIMA
2
3
lettura dell’ora in cui si è registrata la temperatura MINIMA o MASSIMA
4
TEMPERATURA AMBIENTE MINIMA E MASSIMA DEL GIORNO PRECEDENTE
spostare il commutatore Ssulla posizione
(economia) per la temperatura MINIMA oppure
sulla posizione (comfort) per la MASSIMA
1
CARATTERISTICHE TECNICHE - doppio isolamento
- Conforme alle norme CEI EN 60730-1 e parti -Grado di protezione IP20
seconde - Grado di polluzione 2
- Portata contatti 5 (3)A 250V c.a.
- Microdisconnessione (1BU) - Alimentazione senza connessioni alla linea
- Sofware classe A elettrica con 2 pile a stilo alcaline AA 1,5V
- Contatto in commutazione libero da tensione - Durata delle pile di 2 anni circa
- Regolazione della temperatura di: - Controllo automatico dello stato di carica delle pile
- comfort da 2 a 62°C con segnalazione sul display in caso di carica
- economia da 2 a 62°C insufficiente
- Differenziale ± 0,25°C - Sostituzione pile senza perdita dei dati programmati
- Gradiente termico di riferimento 4°K/h - Deviatore per il funzionamento invernale o estivo
- Spento con possibilità di protezione antigelo (5°C) - Tasto di reset per ripristinare il programma
impostabile tramite dip switch preimpostato
- Dimensioni: 144 x 84 x 31 mm
- Tensione d'impulso 4000V
-Temperatura massima ambiente T45
DEN DECKEL ANHEBEN UND 2 1,5V–BATTERIEN
EINSETZEN
EINSETZEN UND AUSTAUSCH DER BATTERIEN
Intellitherm C75
1 – AN DER WAND BEFESTIGEN
Intellitherm C75 wird mit einem Sockel zum Einbau
in runde Einbaugehäusen mit 3 Modulen oder für
eine Wandbefestigung geliefert.
Den Chronothermostat 1,5 Meter vom Boden
entfernt, nicht in der Nähe von Küchen,
Wärmequellen, Fenstern und Türen montieren.
Sicherstellen, dass der Sockel gut und eben
befestigt ist und keine Verformungen aufweist.
2 – DIE ELEKTRISCHEN ANSCHLÜSSE
AUSFÜHREN
Mit 2 Drahtleitungen die Klemmen 1 - 2 an die
Heizung anschließen, wobei das herkömmliche
Thermostat in jedem Moment ersetzt werden kann,
ohne weitere Anschlüsse zuzufügen. Bei Erhöhung
der Umgebungstemperatur öffnet das Relais die
Klemme 1 - 2 und schließt 1-4.
Die Klemme 4ist frei und kann für Meldungen oder
andere Zwecke verwendet werden.
3 – AUSWAHL DER BETRIEBSWEISE
“ABGESCHALTET”
Während den Abschaltzeiträumen hat Intellitherm
die Möglichkeit, die Temperatur fest bei 5°C zu
halten, um die Anlage vor Frost zu schützen.
Wenn der FROSTSCHUTZ gewünscht wird, wird
der dip switch nach OBEN gestellt (links unten auf
der Rückseite des Gehäuses des C75). Wenn die
Anlage dagegen vollständig ABGESCHALTET
gewünscht wird, wird der dip switch nach UNTEN
gestellt.
Diese Auswahl muss bei der Installierung und vor
dem Einsetzen der Batterien ausgeführt werden.
Anmerkung: Wenn die Auswahl nach der
Installierung geändert werden soll, muss
Intellitherm zurückgestellt und erneut
programmiert werden.
4 – DAS CHRONOTHERMOSTAT-GEHÄUSE AN
DEN SOCKEL MONTIEREN
5 – DIE BATTERIEN EINSETZEN
Die beiden alkalischen Batterien AA mit langer
Lebensdauer einer guten Marke (1,5 V) einsetzen
und auf die angegebene Polarität achten. Die
Speisungsbatterien können 2 Jahre lang andauern:
Wenn die Batterien langsam leer werden, blinkt im
Display das Symbol einer Batterie .
Wenn die Batterien binnen 15 Tagen nicht ersetzt
werden, schaltet sich Intellitherm C75 automatisch
aus und im Display erscheint OFF.
CHRONOTHERMOSTAT MIT WÖCHENTLICHER PROGRAMMIERUNG
A= für Einbaugehäuse
503 (3 Module)
B= für runde
Einbaugehäuse
DIESE SCHRAUBE
ABSCHRAUBEN UND
DAS GEHÄUSE DES
GERÄTS NACH OBEN
DREHEN, UM DEN
BEFESTIGUNGSSOCKEL
ZU ENTFERNEN
KLEMMENBRETT UND ANSCHLÜSSE
BEFESTIGUNGSABSTÄNDE
AUSWAHL ABGESCHALTET ODER
ABGESCHALTET MIT FROSTSCHUTZ
17
Via dell'Osio, 6 - 20090 Caleppio di Settala (MI) - ITALY
International calls: Phone no. [phone] Fax no. [phone]
xpor[email protected] http//www.fantinicosmi.come-mail: e
2
1
4
4 1 2
60 mm
B -
83,5 mm
60 mm
A -
B -
FROSTSCHUTZ (5°C)
ABGESCHALTET
P
S
P
S
I
!Einbau nur durch autorisierte
Elektro-Fachkräfte

3
IT
DE
PERSONALIZZAZIONE DI Intellitherm C75 (PROGRAMMAZIONE)
La programmazione di Intellitherm C75 è semplicissima, si deve solo cambiare il colore
dei settori sulla corona in corrispondenza degli orari desiderati:
- colore rosso per gli orari in cui si vuole la temperatura di comfort
- colore rosso e nero per gli orari in cui si vuole la temperatura di economia
- colore nero per gli orari in cui si vuole l’impianto spento
Per cambiare i colori dei settori basta eseguire le operazioni numerate.
spostare il commutatore Ssulla posizione AUTO
spostare il deviatore Pin
alto sulla posizione PROG
(programmazione).
Il display visualizza le ore
00.00 e day 1.
Il cursore lampeggiante del-
la corona si posiziona auto-
maticamente sul 1° settore
dopo le 24.
programmati gli orari di un giorno, premere il tasto D
per cambiare il giorno e ripetere le precedenti opera-
zioni per tutti gli altri giorni della settimana.
Se il programma di un giorno va bene anche per i
giorni successivi, copiarlo premendo il tasto C(copy)
Il giorno incrementa di una unità e si copia il program-
ma già memorizzato nel nuovo giorno.
Con Intellitherm C75 è possibile in ogni momento escludere
temporaneamente il programma automatico, senza modifi-
carlo, per ottenere continuamente da 1 a 240 ore sempre la
temperatura desiderata (comfort, economia, spento).
Trascorso il tempo impostato Intellitherm
riprenderà il programma automatico.
Per ridurre o escludere il periodo JOLLY
prima del tempo previsto, premere un tasto
di colore diverso di quello della corona sul
display.
commutatore Ssulla posizione AUTO
deviatore Psulla posizione AUTO
premere il tasto rosso o azzurro o nero per im-
postare il numero di ore (visualizzato sul display) du-
rante le quali si vuole escludere il programma auto-
matico e “forzare” temporaneamente la temperatura
di comfort o economia o spento.La corona del
display assumerà il colore della temperatura scelta.
4
5
premere i tasti:
per colorare i
settori della corona.
Ad ogni pressione di uno dei
tre tasti il settore si colora e
il cursore avanza di mezz’ora:
-tasto rosso settore rosso
-tasto azzurro settore metà
rosso e metà nero.
-tasto nero settore nero
Per spostare il cursore
senza cambiare
colore ai settori,
usare i tasti
spostare il cursore lampeg-
giante (avanti o indietro)
lungo la corona
usando i tasti:
Sulla corona lam-
peggerà il settore
di cui si vuole cambiare il
colore e sul display compa-
rirà l’ora corrispondente.
21
3
FUNZIONE JOLLY
1
2
3
MONTAG (TAG 1) BIS FREITAG (TAG 5) SAMSTAG (TAG 6) BIS SONNTAG (TAG 7)
=FROSTSCHUTZ
=SPARPROGRAMM
=KOMFORT
822,30
20
17
5
°C
221713,308,30 11,306,30
20
17
5
°C
ABGESCHALTET
DAS DISPLAY DES Intellitherm C75
Im Display kann in jedem Moment die Umgebungstemperatur, die Uhrzeit und der Wochentag,
die eventuelle Wärmeanforderung (oder Kühlanforderung im Sommer) und die
Anzeige der unzureichenden Batterieladung gelesen werden. Im Display befindet sich
auch eine Programmierkrone, die eine 24-h-Uhr darstellt, die in 48 Bereiche, einer pro halbe
Stunde aufgeteilt ist. Jeder Bereich ist in Hälften unterteilt (je nach gewähltem Programm), die
rot, rot und schwarz, schwarz sind. Die Farbe der Bereiche zeigt die programmierte Temperatur
für diese Zeitspanne an. -rot : Komforttemperatur - halb rot und halb schwarz :
Spartemperatur - Schwarz : abgeschaltet
Nachdem C75 installiert und angeschlossen wurde, werden die nummerierten Vorgänge ausgeführt
1
Den Umschalter Sin die Position AUTO für die Funktion mit dem Programm AUTOMATISCH WÖCHENTLICH
STANDARD stellen, mit schon im Werk programmierten Uhrzeiten und Temperaturen.
ABGESCHALTET
18
IMMER SPARPROGRAMM – die mit den blauen Tasten eingestellte
SPARTEMPERATUR konstant halten.
IMMER KOMFORT – hält die mit den roten Tasten eingestellte
KOMFORTEMPERATUR konstant bei.
ABGESCHALTET – hält die Anlage ständig abgeschaltet oder mit einem
Frostschutz je nach Auswahl während der Installierung (siehe vorherige Seite)
DIE ANDEREN PROGRAMME DES Intellitherm C75
PI
D
H
S
mit den Tasten H die Uhrzeit einstellen
6
7
DIE UHRZEIT UND DEN TAG EINSTELLEN
Diese Vorgänge können auch vor allen anderen
Vorgängen ausgeführt werden
mit der Taste D den Wochentag einstellen
(1=Montag-2=Dienstag-3=Mittwoch -
4=Donnerstag-5=Freitag-6=Samstag-7=Sonntag).
mit den blauen Tasten wird die
SPARTEMPERATUR geregelt.
Im Display wird anstatt der
Umgebungstemperatur die eingestellte
Temperatur angezeigt.
3
mit den roten Tasten wird die
KOMFORT-Temperatur geregelt.
Im Display wird anstatt der
Umgebungstemperatur die eingestellte
Temperatur angezeigt.
2
Reset-Taste. Wenn sie mit einer Spitze
einige Sekunden lang gedrückt wird,
werden alle Programmierungen
zurückgestellt und das
Standardprogramm wiederhergestellt.
Prüfen, ob der Wechselschalter P
unten in der Stellung AUTO
(automatisch) ist.
5
Prüfen, ob der Wechselschalter
I in der Winterstellung ist.
4
24
22
20
18
16
14 12 10
8
6
4
2
C
DAY
DAY
C
24
22
20
18
16
14 12 10
8
6
4
2
Intellitherm C75 MIT DEN STANDARD-PROGRAMMEN NÜTZEN
Mit schon in der Fabrik programmierten Uhrzeiten und Temperaturen.
P
S
C
S
P
D
H
P
al termine delle modifiche, portare il deviatore Psulla posi-
zione AUTO.
6

GLI ALTRI PROGRAMMI DI Intellitherm C75
19
DE
2
DA LUNEDI’ (DAY 1) A VENERDI’ (DAY 5) DA SABATO (DAY 6 ) A DOMENICA (DAY 7)
=ANTIGELO
=ECONOMIA
=COMFORT
822,30
20
17
5
°C
SPENTO
221713,308,30 11,306,30
20
17
5
°C
SPENTO
IT
IL DISPLAY DI Intellitherm C75
UTILIZZARE Intellitherm C75 CON I PROGRAMMI STANDARD con orari e temperature già programmate in fabbrica.
Dopo aver installato e collegato C75, basta eseguire le operazioni numerate
1spostare il commutatore Ssulla posizione AUTO, per il funzionamento con il programma
AUTOMATICO SETTIMANALE STANDARD con orari e temperature già programmate in fabbrica
PERSÖNLICHE ABSTIMMUNG DES Intellitherm C75 (PROGRAMMIERUNG)
Die Programmierung des Intellitherm C75 ist sehr einfach, es muss nur die Farbe der Bereiche in der
Krone mit den gewünschten Uhrzeiten geändert werden:
- rot für die Uhrzeiten, in denen die Komforttemperatur gewünscht wird
- rot und schwarz für die Uhrzeiten, in denen die Spartemperatur gewünscht wird
- schwarz für die Uhrzeiten, in denen die Anlage abgeschaltet sein soll
Um die Farben der Bereiche zu ändern, werden die nummerierten Vorgänge ausgeführt.
den Umschalter S in die Position AUTO stellen.
nach der Programmierung eines Tags die Taste D drücken,
um den Tag zu ändern und die vorherigen Vorgänge bei allen
Tagen der Woche wiederholen.
Wenn das Programm eines Tags auch für die folgenden Tage
korrekt ist, mit der Taste C (copy) kopieren.
der Tag erhöht sich um eine Einheit und das schon
gespeicherte Programm wird in den neuen Tag kopiert.
Mit IntellithermC75 ist es in jedem Moment möglich, das
automatische Programm vorübergehend auszuschließen,
ohne es zu ändern, um ständig 1 bis 240 h lang die gewünschte
Temperatur zu erreichen (Komfort, Sparprogramm, abgeschaltet).
Nach Ablauf der eingestellten Zeit nimmt
Intellitherm das automatische Programm
wieder auf. Zur Reduzierung oder Auschluss
des JOLLY-Zeitraums vor der vorgesehenen
Zeit, eine Taste drücken, die eine andere
Farbe als die Krone im Display aufweist.
Mschalter Sin der Stellung AUTO
Umschalter Pin der Stellung AUTO
5
1
FUNKTION JOLLY
1
2
4Die Tasten:
drücken, um die
Bereiche der
Krone zu färben.
Bei jedem Druck einer der drei
Tasten wird der Bereich gefärbt
und der Cursor schreitet um eine
halbe Stunde vor:
- rote Taste roter Bereich
- blaue Taste Bereich halb
rot und halb schwarz. - schwarze
Taste schwarzer Bereich Um den
Cursor zu versetzen, ohne die
Farbe der Bereiche zu
ändern, die Tasten
verwenden.
Den blinkenden Cursor (vor oder
zurück) entlang der
Krone mit den Tasten:
ersetzt. An der Krone
blinkt der Bereich,
dessen Farbe geändert
werden soll und im
Display erscheint die
entsprechende Uhrzeit.
2
3
Den Umschalter P nach oben in die
Stellung PROG (Programmierung)
stellen. Das Display zeigt die
Uhrzeit 00.00 und den Tag 1 an
Der blinkende Cursor der Krone wird
nach 24.00 automatisch auf den 1.
Bereich gestellt.
SEMPRE ECONOMIA - mantiene costantemente la temperatura di
ECONOMIA impostata con i tasti azzurri.
SEMPRE COMFORT - mantiene costantemente la temperatura di
COMFORT impostata con i tasti rossi.
SPENTO - mantiene costantemente l’impianto spento o con protezione
antigelo secondo quanto scelto all’installazione (vedere pagina precedente)
PI
D
H
S
con i tasti H regolare l’ora in corso
6
7
REGOLARE L’ORA E IL GIORNO IN CORSO
Queste operazioni possono essere eseguite anche
prima di tutte le altre
con il tasto D regolare il giorno della
settimana in corso
(1=lunedì - 2=martedì - 3=mercoledì - 4=giovedì
5=venerdì - 6=sabato - 7=domenica).
con i tasti azzurri si regola la
temperatura di ECONOMIA.
Sul display al posto della
temperatura ambiente si leg-
ge la temperatura impostata.
3
con i tasti rossi si regola la
temperatura di COMFORT.
Sul display al posto della
temperatura ambiente si leg-
ge la temperatura impostata.
2
verificare che il devia-
tore Psia in basso
sulla posizione AUTO
(automatico)
5
verificare che il devia-
tore Isia in basso sul-
la posizione inverno
4
Tasto di reset. Tenendolo premuto
con una punta per alcuni secondi,
si azzerano tutte le programmazioni
e si ripristina il programma standard
24
22
20
18
16
14 12 10
8
6
4
2
C
DAY
DAY
C
24
22
20
18
16
14 12 10
8
6
4
2
Sul display si legge in ogni momento la temperatura ambiente, l’ora e il giorno della settimana
in corso, l’eventuale richiesta di calore (o di raffrescamento in estate) e la
segnalazione di carica insufficiente delle pile Sul display è presente anche una corona
di programmazione che rappresenta un orologio di 24 ore, suddivisa in 48 settori, uno ogni
mezz’ora. Ogni settore a sua volta è diviso a metà e colorato (secondo il programma scelto) di
rosso, rosso e nero, nero. Il colore dei settori indica il tipo di temperatura programmata per
quel periodo di tempo : - rosso: temperatura di comfort
- metà rosso e metà nero: temperatura di economia - nero: spento
C
S
P
D
H
P
am Ende der Änderungen, den Umschalter Pin die Stellung AUTO
bringen.
6
P
S
Die rote oder blaue oder schwarze Taste drücken, um die
Uhrzeiten einzustellen (im Display angezeigt), während
denen das automatische Programm ausgeschlossen werden
soll und um vorübergehend die Komfort- oder Spartemperatur
oder “abschalten” forciert einzustellen. Die Krone des Displays
nimmt die Farbe der gewünschten Temperatur an.
3

INTERASSI DI FISSAGGIO
20
Intellitherm C75
1 - FISSARE A PARETE
Intellitherm C75 viene fornito con uno zoccolo
adatto per il montaggio su scatole da incasso a 3
moduli e rotonde o per montaggio a parete.
Montare il cronotermostato a 1,5 metri di altezza
dal pavimento, lontano da cucine, fonti di calore,
finestre e porte. Assicurarsi che lo zoccolo sia
fissato ben in piano e senza deformazioni.
2 - ESEGUIRE I COLLEGAMENTI ELETTRICI
Collegare con 2 fili i morsetti 1 - 2 all’impianto di
riscaldamento, sostituendo il termostato tradiziona
le in qualsiasi momento, senza aggiungere altri
collegamenti. All’aumento della temperatura am-
biente, il relè apre il morsetto 1-2 e chiude 1-4.
Il morsetto 4è libero e può essere utilizzato per
segnalazione o per altri usi.
3- SELEZIONE DEL MODO DI FUNZIONAMENTO
SPENTO
Durante i periodi di SPENTO, Intellitherm ha la pos-
sibilità di mantenere la temperatura fissa a 5°C per
proteggere l’impianto dai pericolo del gelo.
Se si vuole la protezione ANTIGELO posizionare in
ALTO il dip switch (posto in basso a sinistra sul re-
tro del corpo del C75). Se invece si vuole l’impianto
completamente SPENTO,posizionare il dip
switchin BASSO
Questa selezione deve essere effettuata al mo-
mento dell’installazione e prima di inserire le pile.
N.B. Se in un momento successivo all’installa-
zione si volesse cambiare la selezione, Intelli-
therm dovrà essere resettato e riprogrammato.
4- MONTARE IL CORPO CRONOTERMOSTATO
SULLO ZOCCOLO
5 - INSERIRE LE PILE
Inserire due pile stilo AA alcaline lunga durata, di
buona marca, da 1,5 V facendo attenzione alla
polarità indicata. Le pile di alimentazione posso-
no durare 2 anni: quando la carica delle pile co-
mincia ad essere insufficiente, sul display lampeg-
gia il simbolo di una pila .
Se entro 15 giorni non si provvede a sostituire le
pile, IntellithermC75 si spegne automaticamente
e sul display compare solo la scritta OFF. 1
IT
DE
CRONOTERMOSTATO A PROGRAMMAZIONE SETTIMANALE
A=per scatola da
incasso 503 (3moduli)
B=per scatole da
incasso rotonde
SVITARE QUESTA VITE
E RUOTARE IL CORPO
DELL’APPARECCHIO
VERSO L’ALTO PER
TOGLIERE LO ZOCCOLO
PER IL FISSAGGIO
MORSETTIERA E COLLEGAMENTI
SELEZIONE SPENTO o SPENTO CON
PROTEZIONE ANTIGELO
FORTSCHRITTLICHE FUNKTIONEN DES Intellitherm C75
Mit Intellitherm C75 ist es möglich, zu erfahren, über wieviele
Stunden am Vortag und ab dem Betriebsbeginn des Intellitherm
„Wärmegewünscht“ wurde (Relaisgeschlossen – ON),
(d.h. abdemEinsetzender Batterienoder ab einem Reset).
den Umschalter S in die Stellung bringen
den Umschalter Pin die Position PROG stellen
Ablesen der Betriebsstunden des Vortags
Ablesen der Betriebsstunden ab dem Start
1
2
3
4
BETRIEBSSTUNDEN DER ANLAGE
Wenn der Umschalter I in die Position SOMMER gestellt wird, stellt sich
Intellitherm C75 auf den KLIMABETRIEB ein. Mit dem roten Drehknopf
wirddie in der Umgebung beizubehaltende Komforttemperatur eingestellt,
während die Spar- und Frostschutzfunktion ausgeschlossen wird.
Die roten Bereiche der Krone des Displays zeigen somit die Einschaltzeitspannen
der Klimaanlage an, die anders farbigen die Abschaltzeiträume.
SOMMER-BETRIEB - KLIMAANLAGE
Wir behalten uns vor, notwendige technische und bauseitlich bedingte Änderungen ohne vorherige Ankündigung
einzuführen.
Mit Intellitherm C75 ist es möglich, die MINDEST- und
HÖCHSTTEMPERATUR zu prüfen, die die Umgebung am
Vortagerreicht hat sowie die Uhrzeit,zu der sie gemessen wurde.
den Umschalter Pin die Position PROG stellen.
Ablesen der MINDEST- oder
HÖCHSTUMGEBUNGSTEMPERATUR
2
3
Ablesen der Uhrzeit, zu der die MINDEST- oder HÖCHSTTEMPERATUR
registriert wurde
4
MINDEST- UND HÖCHSTUMGEBUNGSTEMPERATUR DES VORTAGS
den Umschalter S in die Stellung (Sparprogramm)
für die MINDESTEMPERATUR bringen oder in die
Stellung (Komfort) für die HÖCHSTTEMPERATUR
1
TECHNISCHE EIGENSCHAFTEN - Schutzgrad IP20
- Entspricht den Normen CEI EN 60730-1 und Anlagen -Umweltverschmutzungs grad 2
- Leistung Kontakte 5 (3)A 250V W.S.
- Mikroabschaltung (1BU) -Speisung ohne Anschluss an die Stromleitung, mit
-Software Klass A zwei alkalischen Batterien AA 1,5V
- Umgeschalteter Kontakt spannungsfrei - Dauer der Batterien: ca. 2 Jahre
-Einstellung der folgenden Temperatur: -Automatische Kontrolle des Ladezustands der
- Komfort 2 bis 62°C Batterien mit Anzeige im Display im Falle einer
- Sparprogramm 2 bis 62°C unzureichenden Ladung
- Differential ± 0,25°C -Austausch der Batterien ohne Verlust der
- Bezugswärmeabstufung 4°K/h programmierten Daten - Umschalter für den Winter-
- Abschalten mit Frostschutzmöglichkeit (5°C), der oder Sommerbetrieb
durch dip switch eingestellt werden kann -Reset-Taste zur Wiederherstellung des voreingestellten
Programms
- Abmessungen: 144 x 84 x31 mm
-doppelte Isolierung
-Impulsspannung 4000V
- Max.Raumtemperatur T45
FANTINI COSMI S.p.A. Via dell'Osio, 6 20090 Caleppio di Settala MI
Tel. [phone] Fax [phone]
e-mail: [email protected] http://www.fantinicosmi.it
supporto tecnico: suppor[email protected]
2
1
4
41 2
60 mm
B -
83,5 mm
60 mm
A -
B -
P
S
P
S
I
L'installazione deve essere eseguita
solo da personale qualificato
!
SOLLEVARE IL COPERCHIETTO E INSERIRE 2 PILE
DA 1,5 V
INSERIMENTO E SOSTITUZIONE PILE
5679266A
