CIRCULAR SAW

The pictures mentioned in the text are

corresponding with the pictures at page 2 - 3.

For your own safety and for the safety

of others, please read these

instructions carefully before using this

appliance. It will help you understand

your product more easily and avoid

unnecessary risks. Keep this instruction

manual in a safe place for future use.

Contents

1. Machine data

2. Safety instructions

3. Assembly and adjusting instructions

4. Operation

5. Maintenance

1. MACHINE DATA

Technical specifications

Product information

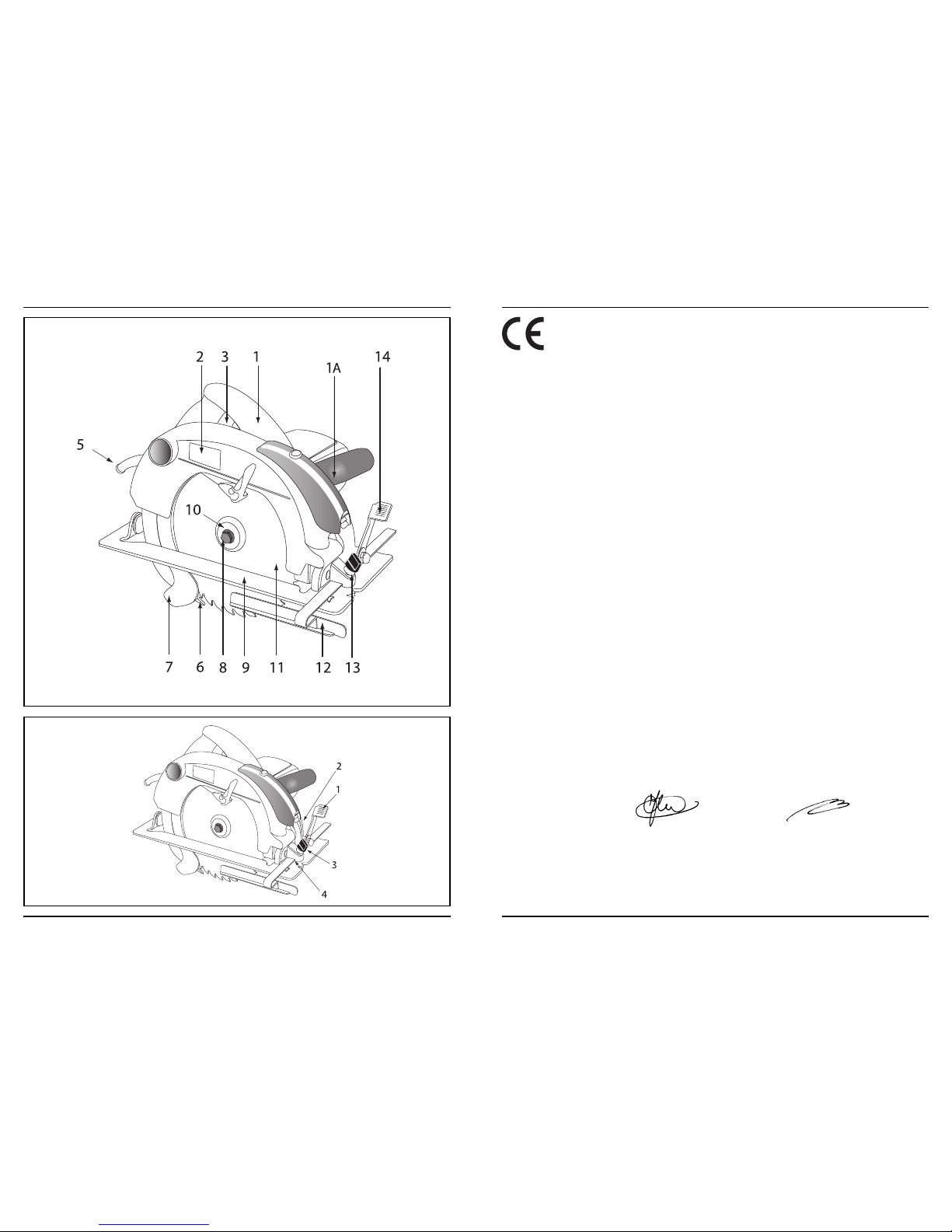

Fig. A

1. Handgrip

1A.Extra handgrip

2. Type plate

3. On/off switch

4. Handle to set sawing depth

5. Power cord

6. Riving knife

7. Saw blade safety guard

8. Hexagonal bolt

9. Soleplate

10.Flange

11.Saw blade

12.Rip fence

13.Rip fence clamping knob

14.Handle to set sawing angle

- Shaft lock (Fig. C3)

Unpacking

The circular handsaw is shipped with:

1 Rip fence

1 TCT Saw blade ∅210 mm, T40

1 TCT Saw blade ∅210 mm, T60

1 Box spanner

Check first whether or not the delivery has been

damaged by transport and/or whether all the

parts are present.

2. SAFETY INSTRUCTIONS

The following pictograms are used in these

instructions for use:

Denotes risk of personal injury, loss of

life or damage to the tool in case of

non-observance of the instructions in

this manual.

Indicates electrical shock hazard.

Keep bystanders away

Specific safety instructions

Danger

a) Keep hands away from cutting area and the

blade. Keep your second hand on auxiliary

handle, or motor housing. If both hands are

holding the saw, they cannot be cut by the

blade.

b) Do not reach underneath the workpiece. The

guard cannot protect you from the blade

below the workpiece.

c) Adjust the cutting depth to the thickness of the

workpiece. Less than a full tooth of the blade

teeth should be visible below the workpiece.

d) Never hold piece being cut in your hands or

across your leg. Secure the workpiece to a

stable platform. It is important to support the

work properly to minimize body exposure,

blade binding, or loss of control.

e) Hold power tool by insulated gripping surfaces

when performing an operation where the

cutting tool may contact hidden wiring or its

own cord.

Voltage 230 V~

Frequency 50 Hz

Power input 1800 W

No load speed 5000/min

Saw blade dimensions 210x30x2.4 mm

Number of teeths T40

Weight 6.4kg

Lpa (sound pressure level) 97.2 dB(A)

Lwa (sound power level) 110.2 dB(A)

aw(vibration value) 1.138 m/s2

Ferm 05

Contact with a "live" wire will also make

exposed metal parts of the power tool "live"

and shock the operator.

f) When ripping always use a rip fence or

straight edge guide. This improves the

accuracy of cut and reduces the chance of

blade binding.

g) Always use blades with correct size and

shape (diamond versus round) of arbour

holes. Blades that do not match the mounting

hardware of the saw will run eccentrically,

causing loss of control.

h) Never use damaged or incorrect blade

washers or bolt. The blade washers and bolt

were specially designed for your saw, for

optimum performance and safety of operation.

Causes and operator prevention of kickback

• Kickback is a sudden reaction to a pinched,

bound or misaligned saw blade, causing an

uncontrolled saw to lift up and out of the

workpiece toward the operator;

• When the blade is pinched or bound tightly by

the kerf closing down, the blade stalls and the

motor reaction drives the unit rapidly back

toward the operator;

• If the blade becomes twisted or misaligned in

the cut, the teeth at the back edge of the

blade can dig into the top surface of the wood

causing the blade to climb out of the kerf and

jump back toward the operator.

Kickback is the result of saw misuse and/or

incorrect operating procedures or conditions and

can be avoided by taking proper precautions as

given below.

a) Maintain a firm grip with both hands on the

saw and position your arms to resist kickback

forces. Position your body to either side of the

blade, but not in line with the blade. Kickback

could cause the saw to jump backwards, but

kickback forces can be controlled by the

operator, if proper precautions are taken.

b) When blade is binding, or when interrupting a

cut for any reason, release the trigger and

hold the saw motionless in the material until

the blade comes to a complete stop. Never

attempt to remove the saw from the work or

pull the saw backward while the blade is in

motion or kickback may occur. Investigate and

take corrective actions to eliminate the cause

of blade binding.

c) When restarting a saw in the workpiece,

centre the saw blade in the kerf and check

that saw teeth are not engaged into the

material. If saw blade is binding, it may walk

up or kickback from the workpiece as the saw

is restarted.

d) Support large panels to minimise the risk of

blade pinching and kickback. Large panels

tend to sag under their own weight.

Supports must be placed under the panel on

both sides, near the line of cut and near the

edge of the panel.

e) Do not use dull or damaged blades.

Unsharpened or improperly set blades

produce narrow kerf causing excessive

friction, blade binding and kickback.

f) Blade depth and bevel adjusting locking

levers must be tight and secure before

making cut. If blade adjustment shifts while

cutting, it may cause binding and kickback.

g) Use extra caution when making a "plunge cut"

into existing walls or other blind areas. The

protruding blade may cut objects that can

cause kickback.

Safety instructions lower guard

a) Check lower guard for proper closing before

each use. Do not operate the saw if lower

guard does not move freely and close

instantly. Never clamp or tie the lower guard

into the open position. If saw is accidentally

dropped, lower guard may be bent. Raise the

lower guard with the retracting handle and

make sure it moves freely and does not touch

the blade or any other part, in all angles and

depths of cut.

b) Check the operation of the lower guard

spring. If the guard and the spring are not

operating properly, they must be serviced

before use. Lower guard may operate

sluggishly due to damaged parts, gummy

deposits, or a build-up of debris.

c) Lower guard should be retracted manually

only for special cuts such as "plunge cuts"

and "compound cuts." Raise lower guard by

retracting handle and as soon as blade enters

the material, the lower guard must be

released. For all other sawing, the lower

guard should operate automatically.

d) Always observe that the lower guard is

covering the blade before placing saw down

on bench or floor. An unprotected, coasting

blade will cause the saw to walk backwards,

cutting whatever is in its path.

68 Ferm

3. Det er vanskeligt at føre arbejdsemnet i en

ret linie langs savklingen og savskæret er

uregelmæssigt.

• Savklingen er bøjet eller sløv.

• Udskift savklingen.

4. Rundsaven støjer og/eller går meget

uregelmæssigt.

• Kulbørsterne er slidte.

• Kontakt venligst serviceadressen på

garantibeviset.

Rengøring

Rengør regelmæssigt maskinkappen med en

blød klud, helst efter hvert brug. Sørg for at

ventilationshullerne er fri for støv og snavs. Brug

en blød klud, der er vædet i sæbevand til at

fjerne hårdnakket snavs. Brug ingen

opløsningsmidler, så som benzin, alkohol,

ammoniak, osv. Den slags stoffer beskadiger

kunststofdelene.

Smøring

Maskinen behøver ingen ekstra smøring.

Fejl

Skulle en fejl opstå, f.eks. pga. slidtage af en

enhed, kontakt venligst serviceadressen på

garantibeviset. På bagsiden af denne manual

finder du en tegning med alle dele, der kan

bestilles.

Miljø

For at undgå transportbeskadigelse leveres

maskinen i en solid emballage. Emballagen er så

vidt muligt lavet af genbrugsmateriale. Genbrug

derfor emballagen.

Defekte og/eller kasserede elektriske

eller elektroniske maskiner skal

afleveres på en genbrugsplads.

Garanti

Læs det separat vedlagte garantikort for

garantibetingelserne.

Ferm 67

• Tryk derefter på knappen (A). Rundsaven

starter nu.

• Rundsaven stopper, når du slipper knappen

(A).

Ibrugtagning

• Klem arbejdsemnet fast, således at begge

hænderne er fri til at fastholde og betjene

rundsaven.

• Tilkobl rundsaven og placér savebunden på

arbejdsemnet.

• Tryk forsigtigt på rundsaven og bevæg den

langsomt frem langs den på forhånd tegnede

skærelinie.

• Tryk savebunden fast mod arbejdsemnet.

Lad rundsaven gøre arbejdet! Undlad

derfor at udøve for meget tryk på

rundsaven.

Laser lys

Laser lyset i brug

Det ledende laser lys gør det meget lettere at

save i lige linjer:

a) Langs en optegnet linje, eller

b) Ved at stille det på linje med at fast punkt

markeret på objektet.

Laser lysets rækkevidde, afhængig af det

omkringværende lys, er omkring 65 cm.

Placering af batterier

• Hold den cirkelformede håndsav ligefrem

foran Dem. Løft låget på laserlyset mod Dem

selv og løft dette. Byt de gamle batterier med

nye. De skal bruge 2 x 1.5 V “Mikro/AAA”

batterier.

• Smid aldrig gamle batterier ud med

køkkenaffaldet, men aflever dem i stedet til et

specielt batteri eller kemikali afleveringsdepot.

• Når De isætter batterierne, sikre Dem at +/-

terminalen er korrekt placeret som vist inde i

batterirummet.

• Igen skal De trykke ned på låget, skubbe det

mod Dem selv, trykke mod savbladets låg og

lade det blødt springe tilbage til den lukkede

position.

• Check at laser lyset er korrekt lukket ved

forsigtigt at åbne låget opad. Hvis låget åbner,

skal De gentage lukke proceduren indtil låget

forbliver korrekt lukket.

Justering af laser lyset

• Behandling ved transport og ofte brug kan

påvirke laser lysets præcision.

• Laser lyset i sig selv kan let blive justeret.

• Hold bladet af den runde sav mod en lige kant

eller perfekt lige planke.

• Tænd for laser lyset.

• Check om laser lyset løber parallel med

kanten eller plankens kant.

• Hvis laser lyset ikke løber parallel, gør da

følgende:

• Løs de to skruer foran på laseren et par

omdrejninger.

• Hold bladet på rundsaven mod en lige kant

eller perfekt lige planke.

• Juster laseren sådan at den løber

fuldstændigt lige med kanten.

• Fastskrue de to skruer igen.

5. VEDLIGEHOLDELSE

Sørg for at maskinen ikke står under

strøm, når der udføres

vedligeholdelsesarbejder på

mekanikken.

Maskinerne er udviklet til at fungere længe uden

problemer med et minimum af vedligeholdelse.

Ved at rengøre maskinen regelmæssigt og

behandle den korrekt, bidrager De til en længere

levetid for maskinen.

Fejl

Hvis rundsaven ikke virker hensigtsmæssigt, kan

du gennemgå følgende mulige årsager og

tilhørende løsninger for at afhjælpe problemerne.

1. Elektromotoren overophedes.

• Motoren overbelastes, fordi der saves for

store arbejdsemner.

• Sav i et lavere tempo og lad motoren køle

af.

• Motoren er defekt.

• Kontakt venligst serviceadressen på

garantibeviset.

2. Maskinen virker ikke, selv om den er

tilkoblet.

• Fejl i netledningen.

• Kontrollér netledningen for brud.

• Afbryderen er defekt.

• Kontakt venligst serviceadressen på

garantibeviset.

06 Ferm

Be aware of the time it takes for the blade to

stop after switch is released.

Before using the circular saw

• Check the following points:

• Does the voltage of the motor correspond

with the mains voltage (appliances for a

mains voltage of 230 V

• Are the mains lead and the mains plug in a

good condition: solid, without any loose

ends or damage;

• Is the saw blade missing any teeth or

showing any cracks, it so must be replaced

immediately.

• Make sure the blade is secure.

• Use this circular saw to saw only wood,

wood-like products.

• Do not use circular saw blades wich are

deformed or damaged.

• Do not use HSS blades.

• Only use blades meeting the required

dimensions, as well as data and descriptions;

Never apply any blades of which the thickness

is greater than that of the riving knife.

• Do not stop the blade of a circular saw by

pressing the blade from the side.

• Check that the blade guard can freely move

and fully closes.

• Never lock-up the guard in the open position.

• Never put sideward pressure on the blade.

This may cause the blade to break.

• Be careful when cutting wood with knots, nails

or cracks in it and/or dirt on it, as these can

cause the blade to get stuck.

• Never leave the circular saw unattended.

• Use this circular saw to saw only wood or

wood-like products.

Using the machine

• Use clamps or a vice to hold the work.

• Never remove wood chips and saw dust that

is close to the saw blade with your hands. If

there are small pieces of wood left between

the fixed and the movable parts, the circular

saw will have to be stopped. The plug needs

to be removed from the socket, before any left

piece can be removed.

• Check that the blade is suitable for the spindle

speed of the circular saw. Do not attempt to

cut before the circular saw has reached full

speed. Make sure the circular saw runs

without load (i.e. is not in contact with the

work) when you switch it on. The circular saw

must have reached its full speed first.

• Never cut wood that is thicker than the depth

of the saw blade.

• When cutting in wooden walls or floors, check

there is no wiring or piping where you intend

to cut.

• Switch off the tool and wait until the blade has

stopped completely before moving the saw

away from the work or putting it down.

Hearing protection should be worn when

using circular saw.

Switch off the machine immediately when you

discover:

• A defective mains plug or mains lead;

• A defective switch.

• Overheating of the circular saw.

• Smoke or odeur caused by scorched

insulation.

Safety tips for the laser beamer

• Never look into the light beam of the laser.

• Never point the light beam of the laser at

humans or animals.

• Do not point the light beam of the laser at

strongly reflecting material. Hazard from

reflected light.

• Only have repairs made to the laser beamer

by qualified personnel / professional repair

specialists.

• Do not insert any hard objects into the laser

optics.

• Clean the laser optics with a soft, dry brush.

Electrical safety

When using electric machines always observe the

safety regulations applicable in your country to

reduce the risk of fire, electric shock and personal

injury. Read the following safety instructions and

also the enclosed safety instructions. Keep these

instructions in a safe place!

Always check that the power supply

corresponds to the voltage on the rating

plate.

The machine is double insulated;

therefore no earth wire is required.

Replacing cables or plugs

If the mains cable becomes damaged, it must be

replaced with a special mains cable available

from the manufacturer or the manufacturer’s

customer service.

Ferm 07

Dispose of old cables or plugs immediately after

replacing them with new ones. It is dangerous to

connect the plug of a loose cable to a socket.

Using extension cables

Only use an approved extension cable suitable

for the power input of the machine. The minimum

conductor size is 1.5 mm2. When using a cable

reel always unwind the reel completely.

3. ASSEMBLY AND ADJUSTING

INSTRUCTIONS

Before adjusting the saw, make sure

the plug is removed from the socket.

Setting the sawing angle (bevel)

Fig. B

• Loosen the handle (1) that sets the sawing

angle.

• Rotate the soleplate to the correct position (0° -

45°), and retighten the handle. The sawing

angle (bevel) can be read on the protractor (2).

Fitting the rip fence

Fig. B

• Loosen the knob (3) that clamps the rip fence.

• Slide the rip fence into the special slot(6) in

the sole plate.

• Set the correct cut width and retighten the

knob (3).

Setting the saw depth

Fig. C

• Loosen the handle (1) that sets the sawing

depth.

• Move the soleplate (2) downwards.

• The cutting depth of the saw blade can be

read off the curved scale attached to the

upper side of the sole plate.

• Retighten the handle (1) once the correct

depth is set.

Exchanging or cleaning the saw blade

Fig. D

• Use the shaft locking knob (C3) to prevent the

shaft from rotating.

• Next, loosen the hexagonal bolt (3) in the

centre of the saw blade, using the box

spanner.

• Turn the safety guard to the rear, and hold it

there with the aid of the knob (1).

• Remove the outside flange and the saw

blade, and clean the saw blade or replace it

with a new one.

• Again place the saw blade back on the shaft.

Ensure that the teeth of the saw blade are

pointing in the same direction as the riving

knife (4).

• Allow the safety guard to return over the saw

blade by releasing the knob (1).

• Press the shaft locking knob (C3) back in, refit

the outside flange (5) and tighten the hexagon

bolt (3) firmly, once more.

Renewning and replacing the carbon brushes

Fig. E

• Remove the rear protective cover (no. 1) from

the motor casing, after first loosening the two

Phillips screws.

• Loosen the screw of the carbon brush holder.

• Withdraw the carbon brush holder from the

casing, and remove the old carbon brush.

• Fit the new carbon brush into the holder, and

return the holder to its location in the casing.

• Re-tighten the screw in the carbon brush

holder.

• Replace both carbon brushes at the same

time, and never mix old and new brushes in

this tool.

• Replace the rear protective cover (no. 1) on

the motor casing, and tighten the two Phillips

screws.

Frequent use will cause the carbon

brushes to wear down. Regular

inspection, after every 30 hours of use,

is essential. If the brushes have worn

down to less than 4 mm, replace.

4. OPERATION

Use of hearing protection is

recommended while operating the

circular saw.

Switching On/Off

Fig. E

• Depress knob (B) with your right-hand thumb

and keep it depressed.

• Depress knob (A) to start the saw.

• Release knob (A) to stop the saw.

Operation

• Hold the work using clamps or a vice to have

both hands free to operate the saw.

66 Ferm

Maskinen er dobbeltisoleret; det er

derfor ikke nødvendigt med en

jordledning.

Udskiftning af ledninger eller stik

Hvis netledningen er blevet beskadiget, skal den

udskiftes med en speciel netledning, som kan fås

via fabrikanten eller fabrikantens kundeservice.

Gamle ledninger og stik skal kasseres, når de er

blevet udskiftet med nye. Det er farligt at sætte

stikket på en løs ledning i en stikkontakt.

Ved brug af forlængerledninger

Brug udelukkende godkendte forlæn

gerledninger, der er beregnede til maskinens

effekt. Lederne skal have et gennemsnit på

mindst 1.5 mm2. Hvis forlængerledningen sidder

på en tromle, rulles ledningen helt af.

3. MONTAGE OG INDSTILLINGS

FORSKRIFTER

Inden indstillingen af rundsaven

påbegyndes, skal du forvisse dig om, at

stikket er trukket ud af stikkontakten.

Instilling af savevinkel (skråvinkel)

Fig. B

• Løsen håndtaget (1) til indstilling af

savevinkelen.

• Roter bundpladen til den korrekte position (0°

- 45°), og stram håndtaget til igen.

Savevinklen (facetkant) kan aflæses på

vinkelmåleren (2).

Indstilling af rip-buret

Fig. B

• Løsen skruen (3) som holder rip-buret.

• Skub rip-buret ind i den specielle spalte (6) på

bundpladen.

• Indstil til korrekt skærebredde, og stram

skruen til igen (3).

Instilling af skæredbyden

Fig. C

• Løsen håndtaget (1) til indstilling af

skæredybden.

• Flyt bundpladen (2) nedad.

• Savbladets skæredybde kan aflæses på den

kurvede skala på den øverste side af

bundpladen.

• Stram håndtaget til igen (1), når den korrekte

dybde er fundet.

Udskifting eller rengøring af savbladet

Fig. D

• Brug skruen til skaftelåsen (C3) for at

modvirke at skaftet roterer.

• Løsen dernæst den sekskantede bolt (3) på

midten af savbladet, ved hjælp af topnøglen.

• Drej sikkerhedsskærmen tilbage, og hold det

der ved hjælp af skruen (1).

• Fjern styrekransen og savbladet, og rengør

savbladet eller udskift dette med et nyt.

• Placer savbladet tilbage igen på skaftet. Sikre

at savtænderne på savbladet drejer i den

samme retning som spaltekniven (4).

• Put sikkerhedsskærmen tilbage over

savbladet ved at frigøre skruen (1).

• Tryk knappen for skaftelåsen (C3) tilbage på

plads, tilpas den yderste styrekrans (5), og

stram den sekskantede bolt (3) igen.

Udskifting af kulbørsterne

Fig. E

• Fjern beskyttelsesskærmen (no. 1) fra

motorrummet, efter at have løsnet de to

Phillip-skruer.

• Løsen skruen på holderen af kulbørsterne.

• Tag holderen af kulbørsterne ud fra

motorrummet, og fjern den gamle kulbørste.

• Tilpas den nye kulbørste i holderen, og indsæt

holderen tilbage på dens plads i

motorrummet.

• Stram skruen på kulbørsterne til igen.

• Udskift begge kulbørster på samme tid, og

bland aldrig gamle og nye børster i denne del.

• Put beskyttelsesskærmen (no. 1) over

motorrummet igen, og stram de to Phillip-

skruer til igen.

Efter mange driftstimer kan kulbørsterne

være slidt. Derfor skal kulbørsterne

kontrolleres regelmæssigt efter hver 30

driftstimer. Hvis kulbørsterne er kortere

end 4 mm, skal de udskiftes med nye.

4. BETJENING

Det anbefales at bruge høreværn, når

der arbejdes med rundsaven.

Tilkobling/Frakobling

Fig. E

• Tryk på knappen (B) med højre hånds

tommelfinger og hold knappen trykt ned.

Ferm 65

Så snart savklingen går ind i materialet, skal

underskærmen frigives. Til alle andre former

for savning, skal underskærmen fungere

automatisk.

d) Kontroller altid, at underskærmen dækker

savklingen, før saven anbringes på bænk eller

gulv. En ubeskyttet fritløbende klinge vil få

saven til at bevæge sig bagud og save i alt,

den møder på sin vej. Vær opmærksom på

den tid, det tager for savklingen at standse,

efter at kontakten slippes.

Inden rundsaven tages i brug

• Kontrollér følgende:

• Kontrollér, at motorens

tilslutningsspænding svarer til

netspændingen.

• Kontrollér, at netkablet og stikket er i god

stand.

• Kontrollér, at savklingen ikke mangler

tænder og at den er fri for revner og eller

spalter. Hvis dette er tilfældet, skal

savklingen udskiftes med det samme.

• Kontrollér, at savklingen er monteret

korrekt.

• Brug ikke savklinger, der er deformeret eller

beskadiget.

• Brug ikke HSS-klinger.

• Brug kun savklinger, der er i

overensstemmelse med de angivne mål og

beskrivelsen. Brug ikke savklinger, hvis krop

er bredere eller hvis fortanding er smallere

end spaltekniven.

• Stop aldrig savklingen ved at udøve tryk på

den fra siden.

• Forvis dig om, at den bevægelige

beskyttelseskap kan bevæges frit. Forvis dig

også om, at den mekanisme, hvormed

beskyttelseskappen skubbes tilbage i lukket

stilling, virker upåklageligt.

• Blokér ikke den bevægelige

beskyttelseskappe i åben stilling.

• Vær ved savning af træ opmærksom på

knaster, søm, revner og/eller aflejring af

smuds. Savning af dette træ kan føre til den

farlige situation, at rundsaven løber fast.

• Efterlad aldrig rundsaven uden tilsyn.

• Brug maskinen udelukkende til savning af træ.

Når rundsaven er i brug

• Arbejdsemnet skal klemmes godt fast.

• Trærester eller lignende, der er i umiddelbar

nærhed af saven, må ikke fjernes med

hånden.

Når trærester har sat sig fast mellem faste

og/eller bevægelige dele, skal maskinen

stoppes og netstikket trækkes ud af

stikkontakten, før træresterne fjernes.

• Sørg for, at rundsaven tilkobles ubelastet.

(Undlad at rundsaven kommer i kontakt med

arbejdsemnet, når den kobles til). Rundsaven

skal først have nået det maksimale

omdrejningstal.

• Sav ikke arbejdsemner, der er tykkere end

savens dybde.

• Forvis dig om, at der ikke er elektriske kabler,

vandrør eller gasledninger, når du saver i

vægge eller gulve.

• Sluk først for rundsaven og vent til savklingen

er kommet helt til stilstand, før du fjerner

rundsaven fra arbejdsemnet og lægger

maskinen til side.

Maskinen skal slukkes øjeblikkeligt, når:

• Stikket eller netledningen er defekt, eller hvis

ledningen er beskadiget.

• Afbryderen er defekt.

• Rundsaven er overophedet.

• Der er røg eller det lugter af svedet isolations-

materiale.

Sikkerheds tips ved anvendelse af laser lyset

• Se aldrig direkte ind i lysstrålen på laseren.

• Sigt aldrig på mennesker og dyr med laser

lysstrålen.

• Sigt ikke lysstrålen mod meget reflekterende

materiale. Skade kan forekomme fra det

reflekterende lys.

• Få kun reparationer af laseren foretaget af

kyndigt personale / professional

reparationsspecialister.

• Isæt ingen hårde objekter i laserens øje.

• Rengør laser øjet med en blød tør børste.

Elektrisk sikkerhed

Ved anvendelse af elektriske mas kiner skal man

altid følge de lokalt gældende

sikkerhedsforskrifter i forbindelse med brandfare,

fare for elektrisk stød og legemensbeskadigelse.

Læs udover de nedenstående instruktioner også

sikkerhedsforskrifterne i den separat vedlagte

sikkerhedsfolder. Bevar instruktionerne godt!

Kontroller altid om netspændingen

svarer til værdien på typeskiltet.

08 Ferm

• Switch on the saw and place the bottom plate

on the work.

• Slowly move the saw towards the previously

drawn cutting line and slowly press the tool

forward.

• Firmly press the bottom plate on the work,

otherwise the circular saw may start to

vibrate, causing the blade to break more

easily.

Let the saw do the job. Do not put

undue pressure on the circular saw.

Laser beamer

Laser beamer in use

The leading beam of the laser beamer makes

sawing in straight lines much easier:

a) along a drawn line, or

b) by aligning it to a fixed point marked on the

workpiece.

The range of the laser beam, depending on the

environmental light, is about 65 cm.

Replacing batteries

• Hold the circular handsaw straight in front of

you. Pull the lid on the laser beamer towards

you, and then lift it. Replace the batteries with

new ones. You will need 2 x 1.5 V

“Micro/AAA” batteries.

• Never dispose of old/empty batteries with the

household refuse, but deposit them instead at

special collection point for batteries or

chemical refuse.

• When inserting the batteries, ensure that the

+/- terminals are correctly placed, as shown

inside the battery compartment.

• Again lower the lid, pull it towards you, press

it against the saw blade cover, and let it softly

spring back into the closed position.

• Check that the laser beamer is properly

closed by carefully opening the lid straight

upwards. If the lid opens up, repeat the

closing procedure, until the lid stays properly

closed.

Asjusting the laser beam

• Transport handling and heavy use can affect

the precision of the laser beam.

• The laser beam itself can be easily adjusted.

• Hold the blade of the circular saw against a

straightedge or perfectly straight plank.

• Switch the laser on.

• Check whether the laser beam runs parallel

along the edge of the straightedge or plank.

• If the laser beam is out of alignment, proceed

as follows:

• Loosen the two screws on the front side of the

laser a few turns.

• Hold the blade of the circular saw against a

straightedge or perfectly straight plank.

• Correct the laser such that it runs dead

straight along the edge.

• Again tighten the two screws.

5. MAINTENANCE

Make sure that the machine is not live

when carrying out maintenance work on

the motor.

These machines have been designed to operate

over a long period of time with a minimum of

maintenance. Continuous satisfactory operation

depends upon proper machine care and regular

cleaning.

Troubleshooting

Below we have listed a few probable causes and

solutions to which you can refer if your circular

saw does not function properly.

1. The temperature of the electric motor ex-

ceeds 70°C.

• The motor has been overloaded by working it

too hard.

• Cut more slowly and allow the motor to

cool down.

• The motor is defective.

• Please contact the service address on the

warranty card.

2. The tool does not work when switched on.

• Damaged cord and/or plug.

• Check cord and/or plug.

• Defective switch.

• Please contact the service address on the

warranty card.

3. When cutting it is very difficult to move the

work forward in a straight line and the cut

is not clean.

• The blade is bent or blunt.

• Replace the blade.

Ferm 09

4. The circular saw makes a lot of noise

and/or does not run smoothly.

• The carbon brushes are worn.

• Please contact the service address on the

warranty card.

Cleaning

Keep the ventilation slots of the machine clean to

prevent overheating of the engine. Regularly

clean the machine housing with a soft cloth,

preferably after each use. Keep the ventilation

slots free from dust and dirt. If the dirt does not

come off use a soft cloth moistened with soapy

water. Never use solvents such as petrol,

alcohol, ammonia water, etc. These solvents may

damage the plastic parts.

Lubrication

The machine requires no additional lubrication.

Faults

Should a fault occur, e.g. after wear of a part,

please contact the service address on the

warranty card. In the back of this manual you find

an exploded view showing the parts that can be

ordered.

Environment

To prevent damage during transport, the

appliance is delivered in a solid packaging which

consists largely of reusable material. Therefore

please make use of options for recycling the

packaging.

Faulty and/or discarded electrical or

electronic apparatus have to be

collected at the appropriate recycling

locations.

Warranty

The warranty conditions can be found on the

separately enclosed warranty card.

KREISSÄGE

Die Nummer im nachfolgenden Text

korrespondieren mit den Abbildungen auf

Seite 2 - 3.

Lesen Sie diese Anleitung im Hinblick

auf Ihre eigene Sicherheit und die

Sicherheit anderer bitte vor der

Benutzung dieses Geräts gründlich

durch. Dadurch verstehen Sie Ihr

Produkt besser und vermeiden unnötige

Risiken. Bewahren Sie diese Anleitung

zum künftigen Gebrauch an einer

sicheren Stelle auf.

Inhalt

1. Technische Daten

2. Sicherheitsvorschriften

3. Montage und einstellung

4, Bedienung

5. Wartung

1. TECHNISCHE DATEN

Gerätedaten

Produktinformation

Abb. A

1. Handgriff

1A.Zusatzhandgriff

2. Typenschild

3. Ein-/Ausschalter

4. Griff für Schnitttiefen-Einstellung

5. Netzkabel

6. Spaltkeil

7. Sägeblatt-Berührungsschutz

8. Sechskantschraube

9. Grundplatte

10.Flansch

11.Sägeblatt

Spannung 230 V~

Frequenz 50 Hz

Aufnahmeleistung 1800 W

Drehzahl unbelastet/min 5000/min

Abmessung Sägeblatt 210x30x2.4 mm

Anzahl Zahne Z40

Gewicht 6.4 kg

Lpa (Schalldruckpegel) 97.2 dB(A)

Lwa ( Schallleistungspegel) 110.2 dB(A)

Vibrationswert 1.138 m/s2

64 Ferm

e) Hold værktøjet på de isolerende

gribeoverflader, når der udføres arbejde, hvor

skæreværktøjet kan komme i kontakt med

skjulte ledninger eller dets egen ledning.

Kontakt med en strømførende ledning vil gøre

værktøjets metaldele strømførende og kan

give elektrisk stød.

f) Ved langsavning bør man altid benytte en lige

anlægsflade. Dette øger præcisionen af

savningen og reducerer risikoen for, at

savklingen sætter sig fast.

g) Brug altid savklinger af korrekt størrelse og

med centerhuller af korrekt form (diamant i

modsætning til rund). Savklinger, som ikke

passer til savens monteringsenhed vil køre

excentrisk med tab af kontrol til følge.

h) Benyt aldrig beskadigede eller ukorrekte

skiver og bolte til savklingen. Skiver og bolte

skal være specialkonstruerede til din sav af

hensyn til bedst mulig ydelse og sikker drift.

Årsager til og forebyggelse af tilbageslag

• Tilbageslag er en pludselig reaktion fra en

fastklemt eller skæv savklinge, som på

ukontrolleret vis kan løfte saven op og ud af

arbejdsemnet mod føreren.

• Når savklingen bliver klemt eller binder hårdt i

et savsnit, der lukker sig, vil savklingen stejle,

og motorens reaktion driver enheden hurtigt

baglæns mod føreren.

• Hvis klingen bliver bøjet eller kommer til at stå

skævt i savsnittet, vil tænderne på bagkanten

af savklingen arbejde sig ind i den øverste

overflade af træet og få savklingen til at

bevæge sig op og ud af savsnittet og springe

tilbage mod føreren.

Tilbageslag skyldes forkert brug af saven og/eller

forkerte arbejdsprocedurer eller -

omstændigheder, og de kan undgås ved at træffe

passende forholdsregler som angivet nedenfor.

a) Hold godt fast på saven med begge hænder

og anbring dine arme, så de kan modstå

tilbageslagskræfterne. Stå med kroppen ud til

siden i forhold til savklingen, så kroppen ikke

er ud for savklingen. Tilbageslag kan få saven

til at springe bagud, men tilbageslagskræfter

kan håndteres af føreren, hvis der træffes

passende forholdsregler.

b) Hvis bladet binder, eller hvis savningen bliver

afbrudt af nogen anden grund, skal kontakten

slippes og saven holdes ubevæget i materialet,

indtil savklingen er standset fuldstændig.

Forsøg aldrig at fjerne saven fra arbejdsemnet

eller trække saven bagud, mens savklingen er i

bevægelse, da dette kan forårsage tilbageslag.

Undersøg forholdene og gør, hvad der skal til

for at fjerne årsagen til, at savklingen binder.

c) Når en sav genstartes i arbejdsemnet, skal

savklingen centreres i savsnittet, og det skal

kontrolleres, at tænderne ikke sidder fast i

materialet. Hvis en savklinge binder, kan den

bevæge sig op eller forårsage tilbageslag fra

arbejdsemnet, når saven startes igen.

d) Understøt store arbejdsemner for at minimere

risikoen for klemning af klingen med

tilbageslag til følge. Store arbejdsemner kan

bøje under deres egen vægt. Der skal

anbringes støtter under emnet i begge sider,

tæt ved skærelinjen og tæt ved emnets kant.

e) Benyt aldrig sløve eller beskadigede

savklinger. Uskærpede eller ukorrekt lagte

savklinger danner smalle savsnit, som

forårsager for høj gnidningsmodstand,

klemning af savklingen og tilbageslag.

f) Savklingens dybde og låsearme til skråsnit

skal være sikkert tilspændt, før der saves.

Hvis savklingens justering ændrer sig under

savning, kan det forårsage binding af

savklingen og tilbageslag.

g) Vær særligt forsigtig ved "styrtsavning" ind i

vægge og andre afdækkede områder.

Savklingen kan komme til at stikke ud og

skære i genstande, som kan forårsage

tilbageslag.

Sikkerhedsinstruktioner for underskærmen

a) Kontroller før hver anvendelse, at

underskærmen lukker korrekt. Brug ikke

saven, hvis underskærmen ikke bevæger sig

frit og lukker øjeblikkeligt. Klem eller bind

aldrig underskærmen fast i åben position.

Hvis saven tabes, kan underskærmen blive

bøjet. Løft underskærmen med trækarmen og

kontroller, at den bevæger sig frit og ikke har

kontakt med savklingen eller nogen anden del

- i alle skærevinkler og -dybder.

b) Kontroller funktionen af underskærmens

fjeder. Hvis skærmen og fjederen ikke

fungerer korrekt, skal de repareres før brug.

Underskærmen kan arbejde trægt på grund af

beskadigede dele, klistrede aflejringer eller

ophobning af restmateriale.

c) Underskærmen bør kun trækkes tilbage

manuelt ved specialsavning som f.eks.

"styrtsavning" eller "kombineret savning". Løft

underskærmen med trækhåndtaget.

Ferm 63

RUNDSAV

Tallende i den følgende tekst korresponderer

med afbildningerne på side 2 - 3.

Læs denne brugsanvisning godt

igennem før maskinen tages i brug.

Sørg for at De kender maskinens

funktion og betjening. Vedligehold

maskinen i følge instruktionerne, for at

maskinen altid kan fungere optimalt.

Bevar denne brugsanvisning og den

vedlagte dokumentation til maskinen.

Indhold

1. Tekniske specifikationer

2. Sikkerhedsforskrifter

3. Montage og indstillings forskrifter

4. Betjening

5. Vedligeholdelse

1. TEKNISKE SPECIFIKATIONER

Tekniske data

Produktinformation

Fig. A

1. Håndtag

1A.Ekstra håndtag

2. Skriftplade

3. Afbryder

4. Håndtag til indstilling af skæredybde

5. Strømledning

6. Spaltekniv

7. Sikkerhedsskærm for savbladet

8. Sekskantet bolt

9. Bundplade

10.Styrekrans

11.Savblad

12.Rip-bur

13.Tilspændingsskrue til rib-bur

14.Håndtag til indstilling af savevinkel

- Skaftslås (Fig. C3)

Udpakning

Den cirkulære håndsav leveres med:

1 Rip-bur

1 TCT Savblad ∅210 mm, T40

1 TCT Savblad ∅210 mm, T60

1 Topnøgle

Kontroller maskinen, løsdele og tillbehør for

transport-skade.

2. SIKKERHEDSFORSKRIFTER

I denne brugsanvisning anvendes de følgende

piktogrammer :

Betegnelse for risiko for personskader,

dødsfald eller beskadigelse af værktøjet

i tilfælde af at du er uopmærksom på

instruktioner i denne manual.

Indikerer farer for elektrisk stød

Hold omkringstående på afstand

Særlige sikkerhedsforskrifter

Fare

a) Hold hænderne væk fra skæreområdet og

savklingen. Hold den anden hånd på

ekstrahåndtaget eller motorhuset. Hvis begge

hænder holder på saven, kan de ikke blive

skåret af savklingen.

b) Før ikke hånden ned under arbejdsemnet.

Skærmen kan ikke beskytte dig mod

savklingen under arbejdsemnet.

c) Juster skæredybden efter arbejdsemnets

tykkelse. Man skal kunne se mindre end en

helt tand fra savklingen under arbejdsemnet.

d) Hold aldrig arbejdsemnet i dine hænder eller

over dit ben. Fastgør arbejdsemnet til et

stabilt underlag. Det er vigtigt at støtte

arbejdsemnet forsvarligt for at minimere

udsættelse af kroppen, at savklingen sætter

sig fast, og manglende kontrol generelt.

Spænding 230 V~

Frekvens 50 Hz

Optaget effekt 1800 W

Omdrejninger, ubelastet 5000/min.

Savklinge 210x30x2.4 mm

Tænder T40

Vægt 6.4 kg

Lpa (lydtryk) 97.2 dB(A)

Lwa (lydeffekt) 110.2 dB(A)

Vibrationsværdi 1.138 m/s2

10 Ferm

12.Parallelanschlag

13.Feststellknopf Parallelanschlag

14.Griff für Schnittwinkel-Einstellung

- Spindelarretierung (Abb. C3)

Inhalt der Verpackung

Die Handkreissäge wird geliefert mit:

1 Parallelanschlag

1 TCT-Sägeblatt ∅210 mm, Z40

1 TCT-Sägeblatt ∅210 mm, Z60

1 Steckschlüssel

Überprüfen Sie die Maschine, lose Teile und

Zubehör auf Transportschäden.

2. SICHERHEITSVORSCHRIFTEN

In dieser Betriebsanleitung erscheinen folgende

Piktogramme:

Lebens- und Verletzungsgefahr und

Gefahr von Beschädigungen am Gerät

bei Nichteinhaltung der

Sicherheitsvorschriften in dieser

Anleitung.

Deutet das Vorhandensein elektrischer

Spannung an.

Zuschauer fernhalten.

Spezifische Sicherheitsvorschriften

Gefahr

a) Bringen Sie Ihre Hände nicht in die Nähe des

Sägeblatts oder Sägebereichs. Legen Sie die

zweite Hand auf den Zusatzgriff oder das

Motorgehäuse. Wenn beide Hände die Säge

halten, können sie nicht durch das Sägeblatt

verletzt werden.

b) Fassen Sie nicht unter das Werkstück. Die

Schutzhaube kann Sie nicht vor dem

Sägeblatt unter dem Werkstück schützen.

c) Passen Sie die Sägetiefe an die Stärke des

Werkstücks an. Unter dem Werkstück sollte

weniger als ein Zahn des Sägeblatts

vollständig zu sehen sein.

d) Halten Sie das zu schneidende Stück niemals

in den Händen oder über den Beinen.

Sichern Sie das Werkstück auf einer stabilen

Plattform. Es ist wichtig, das Werkstück

ordnungsgemäß abzustützen, um

Körperbelastung, Klemmen des Sägeblatts

oder Kontrollverlust zu minimieren.

e) Halten Sie das strombetriebene Gerät an den

isolierten Griffflächen fest, wenn das

Sägewerkzeug im Betrieb versteckte Kabel

oder das eigene Stromkabel verletzen könnte.

Durch Kontakt mit einem unter Spannung

stehenden Stromkabel werden freiliegende

Metallteile des strombetriebenen Geräts

ebenfalls unter Spannung gesetzt, und es

kann zu einem Stromschlag kommen.

f) Verwenden Sie beim Längssägen immer

einen Parallelanschlag oder eine Gleitführung.

Damit erhalten Sie einen präziseren Schnitt

und können verhindern, dass sich die

Sägeblätter verklemmen.

g) Verwenden Sie stets Blätter mit den passen-

den Aufstecklöchern. Blätter, die nicht auf den

Aufsatz der Säge passen, rotieren außer-

mittig, was zu einem Kontrollverlust führt.

h) Verwenden Sie niemals beschädigte oder

falsche Sägescheiben oder Bolzen. Die

Sägescheiben und Bolzen wurden speziell für

Ihre Säge hergestellt, um eine optimale

Leistung und ein sicheres Arbeiten zu

gewährleisten.

Ursachen für einen Rückschlag und

Vorbeugungsmaßnahmen

• Ein verklemmtes oder falsch aufgesetztes

Sägeblatt kann Ursache für einen Rückschlag

sein, bei dem die Säge außer Kontrolle gerät

und in Richtung des Benutzers ausschlägt.

• Wenn das Sägeblatt durch die Schnittfuge

geklemmt wird, bleibt das Sägeblatt stecken

und wird durch die Motorreaktion ruckartig

zum Benutzer gelenkt.

• Wenn das Blatt beim Sägen verbogen oder

verzogen wird, kann sich der hinterste Zahn in

die Oberfläche des Werkstücks bohren, sodass

das Blatt aus der Schnittfuge herausspringt

und in Richtung des Benutzers zurückfährt.

Ein Rückschlag ist das Ergebnis von unsach-

gemäßer Verwendung der Säge, dem durch

folgende Maßnahmen vorgebeugt werden kann:

a) Halten Sie die Säge mit beiden Händen fest,

und positionieren Sie Ihre Arme so, dass Sie

den Kräften im Falle eines Rückschlags

entgegenwirken können.

Ferm 11

Stellen Sie sich seitlich zum Sägeblatt hin,

niemals in einer Linie mit dem Sägeblatt. Bei

einem Rückschlag springt die Säge zurück.

Sie können den Rückschlagkräften jedoch

entgegenwirken, wenn Sie entsprechende

Vorsichtsmaßnahmen ergreifen.

b) Wenn das Sägeblatt klemmt oder wenn Sie

den Sägevorgang aus irgendeinem Grund

unterbrechen, schalten Sie das Gerät aus,

und halten Sie die Säge solange im

Werkstück, bis das Blatt vollständig zum

Stillstand kommt. Ziehen Sie die Säge

niemals aus dem Werkstück heraus oder

führen sie zurück, solange das Blatt rotiert

oder die Gefahr eines Rückschlags besteht.

Überprüfen Sie das Gerät, und ergreifen Sie

Maßnahmen, um ein Klemmen des

Sägeblatts zu verhindern.

c) Wenn Sie den Sägevorgang an einem

Werkstück fortsetzen, platzieren Sie das

Sägeblatt in die Mitte der Schnittfuge, und

stellen Sie sicher, dass die Sägezähne nicht

in das Material greifen. Klemmt das Sägeblatt,

springt es beim Neustart der Säge

möglicherweise aus dem Werkstück heraus

oder verursacht einen Rückschlag der Säge.

d) Stützen Sie große Werkstücke ab, um ein

Klemmen des Sägeblatts und einen

Rückschlag zu verhindern. Große Werkstücke

neigen dazu, unter ihrem eigenen Gewicht

nachzugeben. Die Stützen sind unter dem

Werkstück an beiden Seiten zu platzieren: in

der Nähe der Sägelinie und am Ende des

Werkstücks.

e) Verwenden Sie keine stumpfen oder

beschädigten Blätter. Ungeschärfte oder nicht

korrekt aufgesetzte Blätter erzeugen eine

enge Schnittfuge und führen des Weiteren zu

übermäßiger Reibung, Verklemmung und

Rückschlag.

f) Sägeblatt und Verriegelungshebel müssen vor

dem Sägen festgezogen und gesichert sein.

Wenn das Blatt sich beim Sägen aus der

festgelegten Position löst, kann es zur

Verklemmung und zum Rückschlag kommen.

g) Lassen Sie besondere Vorsicht walten, wenn

Sie in Wände oder andere Blindbereiche

einstechen. Das eindringende Sägeblatt

schneidet möglicherweise Objekte, die einen

Rückschlag verursachen können.

Sicherheitsanweisungen – untere

Schutzabdeckung

a) Stellen Sie vor jedem Gebrauch sicher, dass

die untere Schutzabdeckung ordnungsgemäß

geschlossen ist. Verwenden Sie die Säge

nicht, wenn die untere Schutzabdeckung

keinen Bewegungsfreiraum hat und nicht

sofort schließt. Klemmen oder ziehen Sie die

untere Schutzabdeckung niemals in offener

Position fest. Sollte die Säge einmal

herunterfallen, könnte die Schutzabdeckung

anschließend verbogen sein. Ziehen Sie die

untere Schutzabdeckung mit dem

Rückzuggriff hoch, und stellen Sie sicher,

dass sie Bewegungsfreiraum hat und bei

jedem Sägewinkel bzw. jeder Sägetiefe nicht

mit dem Sägeblatt oder einem anderen Teil in

Berührung kommt.

b) Überprüfen Sie die Feder der unteren

Schutzabdeckung. Wenn die

Schutzabdeckung und die Feder nicht

ordnungsgemäß funktionieren, sind diese vor

Gebrauch zu warten. Die Funktion der

unteren Schutzabdeckung kann aufgrund von

beschädigten Teilen, klebrigen Ablagerungen

oder Staub beeinträchtigt werden.

c) Die untere Schutzabdeckung sollte nur für

besondere Sägevorgänge wie z. B.

Einstechverfahren manuell zurückgezogen

werden. Ziehen Sie die untere

Schutzabdeckung mit dem Rückzuggriff hoch,

und lassen Sie sie los, sobald das Sägeblatt

mit dem Material in Berührung kommt. Bei

allen anderen Sägevorgängen sollte die

untere Schutzabdeckung automatisch

funktionieren.

d) Vergewissern Sie sich immer, dass die untere

Schutzabdeckung das Sägeblatt bedeckt,

bevor Sie die Säge auf die Werkbank oder

den Boden stellen.

Durch ein ungesichertes und rotierendes Blatt

springt die Säge zurück und schneidet alles,

was in ihrem Weg steht. Denken Sie daran,

dass es nach dem Abschalten des Geräts

einige Zeit dauert, bis das Sägeblatt zum

Stillstand kommt.

Vor Ingebrauchnahme der Maschine

• Kontrollieren Sie Folgendes:

• Das Elektrowerkzeug ist für eine

Netzspannung von 230 V, bei einer

Frequenz von 50 Hz ausgelegt.

• Achten Sie auf einwandfreien Zustand von

Netzstecker und Steckdose;

62 Ferm

Hvis laserstrålen er ute av stilling, gjør du

følgende:

• Løsne de to skruene på forsiden av laseren et

par omdreininger.

• Hold bladet på sirkelsagen mot en

presisjonslinjal eller en helt rett planke.

• Juster laseren slik at den løper helt rett langs

kanten.

• Stram til de to skruene igjen.

5. VEDLIKEHOLD

Sørg for at maskinen er spenningsløs

når det skal utføres vedlikeholdsarbeid

på de mekaniske delene.

Maskinene er konstruert slik at de kan fungere

uten problemer med et minimum av vedlikehold.

Hvis maskinen rengjøres regelmessig og

behandles på riktig måte, bidrar dette til å gi

maskinen en lang levetid.

Feil

I tilfelle sirkelsagen ikke virker som den skal,

gjengir vi nedenfor noen mulige årsaker og

tilhørende løsninger av problemet.

1. Motoren blir overopphetet.

• Motoren blir overbelastet ved å sage i for

store arbeidsstykker.

• Sag i et lavere tempo og gi motoren

anledning til å avkjøle seg.

• Motoren er defekt.

• Skal du kontakte serviceadressen på

garantikortet.

2. Maskinen virker ikke selv om den er slått

på.

• Feil i nett-tilkoplingen.

• Sjekk nett-tilkoplingen for brudd.

• Bryteren er defekt.

• Skal du kontakte serviceadressen på

garantikortet.

3. Det er vanskelig å føre sagen i en rett linje

gjennom arbeidsstykket og sagkuttet er

uregelmessig.

• Sagbladet er bøyd eller sløvt.

• Skift ut sagbladet.

4. Sirkelsagen bråker og/eller går svært

uregelmessig.

• Kullbørstene er slitte.

• Skal du kontakte serviceadressen på

garantikortet.

Rengjøring

Rengjør maskinhuset regelmessig med en myk

klut, helst etter hver bruk. Sørg for at

ventilasjonsåpningene er fri for støv og skitt.

Hardnakket skitt fjernes med en myk klut som er

fuktet med såpevann. Bruk ikke løsemidler som

bensin, alkohol, ammoniakk o.kl. Slike stoffer

skader kunststoffdelene.

Smøring

Maskinen trenger ikke ekstra smøring.

Feil

Hvis det oppstår feil som følge av for eksempel

utslitte deler, skal du kontakte serviceadressen

på garantikortet. Bakerst i denne

bruksanvisningen finner du en splittegning som

viser deler som kan bestilles.

Miljø

For å unngå transportskader leveres maskinen i

solid emballasje. Emballasjen er i den grad dette

er mulig fremstilt av resirkulerbart materiale.

Benytt derfor anledningen til å resirkulere

emballasjen.

Defekte og/eller kasserte elektriske eller

elektroniske apparater må avhendes

ved egnete returpunkter.

Garanti

Garantibetingelsene er å finne på det vedlagte

garantikortet.

Ferm 61

• Fjern den utvendige flensen og sagbladet.

Rengjør sagbladet eller skift det ut med et nytt.

• Plasser sagbladet på akselen. Sørg for at

tennene på sagbladet peker i samme retning

som spaltekniven.

• La sikkerhetsvernet gå tilbake over sagbladet

ved å frigjøre knappen (1).

• Trykk aksellåsknappen (C3) inn igjen, sett på

plass den utvendige flensen (5) og stram

sekskantbolten (3) god til.

Renovere og skifte ut karbonbørstene

Fig. E

• Fjern det bakre vernedekselet (nr. 1) fra

motormantelen, etter at du først har løsnet de

to phillipsskruene.

• Løsne skruen på karbonbørsteholderen.

• Trekk ut karbonbørsteholderen fra mantelen

og fjern den gamle karbonbørsten.

• Sett den nye karbonbørsten i holderen og sett

holderen på plass i huset.

• Stram til skruen på karbonbørsteholderen.

• I dette verktøyet må du skifte ut begge

karbonbørster samtidig og aldri blande gamle

og nye børster.

• Sett på plass det bakre vernedekselet (nr. 1)

på motormantelen, og stram til de to

phillipsskruene.

Etter flittig bruk kan kullbørstene være

slitt. Regelmessig kontroll, etter hver

30. driftstime, er derfor nødvendig. Er

kullbørstene kortere enn 4 millimeter,

må de skiftes ut med nye.

4. BRUK

Det bør brukes hørselsvern når

sirkelsagen brukes.

Slå På og Av

Fig. E

• Trykk inn knappen (B) med høyre hånds

tommel og hold den inne.

• Trykk deretter inn knappen (A). Sirkelsagen vil

nå starte.

• Ved å slippe knappen (A) stopper sirkelsagen.

Når maskinen ats i bruk

• Klem fast arbeidsstykket slik at du har begge

hender fri til å holde fast og betjene sirkelsagen.

• Start sirkelsagen og plasser fotplaten på

arbeidsstykket.

• Trykk forsiktig på sirkelsagen og beveg den

langsomt forover langs den på forhånd

inntegnete kuttelinjen.

• Pass på å trykke fotplaten fast mot

arbeidsstykket.

La sirkelsagen gjøre arbeidet! Trykk

derfor ikke for hardt mot sirkelsagen.

Laserstråleenhet

Laserstråleenheten i bruk

Førerstrålen til laserstråleenheten gjør det mye

lettere å sage i rette linjer.

a) langs en tegnet strek eller

b) ved å stille den på linje med et fast punkt

merket av på arbeidsstykket.

Arbeidsområdet for laserstrålen er rundt 65 cm

avhengig av lyset i rommet.

Skifte batterier

• Hold sirkelsagen rett foran deg. Trekk lokket

på laserstråleenheten mot deg og løft det opp.

Skift ut alle batteriene med nye. Du trenger 2

x 1,5 V "Mikro/AAA"-batterier.

• Du må aldri kaste gamle/brukte batterier

sammen med husholdningssøppelet, men

legge dem i en spesialkasse for batterier og

kjemisk avfall.

• Når du setter inn batteriene må du sørge for

at +/--polene er riktig plassert, og som vist

inne i batterikammeret.

• Senk lokket igjen, trekk det mot deg, trykk det

mot sagbladdekselet og la det sprette varsomt

tilbake i lukket stilling.

• Kontroller at laserstråleenheten er forsvarlig

lukket ved å prøve å åpne lokket varsomt rett

opp. Hvis lokket lar seg åpne, må du gjenta

lukkingsprosedyren inntil lokket er forsvarlig

lukket.

Justering av laserstrålen

• Transport, håndtering og mye bruk kan

påvirke presisjonen til laserstrålen.

• Det er lett å justere selve laserstrålen.

• Hold bladet på sirkelsagen mot en

presisjonslinjal eller en helt rett planke.

• Slå på laseren.

• Kontroller om laserstrålen løper parallelt med

kanten av presisjonslinjalen eller planken.

12 Ferm

• Verwenden Sie keine Sägeblätter, deren

Grundkörper stärker bzw. deren

Sägezahnschrankung kleiner ist als die

Größe des Spaltkeils.

• Fehlen da keine Zähne am Sägeblatt oder

zeigt das Blatt keine Risse oder Schlitze.

Wenn dies ist passiert, muß das Sägeblatt

sofort ersetzt werden.

• Kontrollieren Sie, ob das Sägeblatt richtig

befestigt ist.

• Verwenden Sie keine deformierten oder

rissige Sägeblätter.

• Sägeblätter aus hochlegiertem

Schnellarbeitsstahl (HSS-Stahl) dürfen nicht

verwendet werden.

• Verwenden Sie keine Sägeblätter, die den in

dieser Bedienungsanleitung angegebenen

Spezifikationen nicht entsprechen.

• Sägeblätter dürfen nicht durch seitlichen

Druck auf den Drückkörper gebremst werden.

• Überprüfen Sie, ob sich die Schutzhaube

ohne Klemmen frei bewegen läßt.

• Klemmen Sie die bewegliche Schutzhaube

nie im geöffneten Zustand fest.

• Sägeblätter dürfen nicht durch seitlichen

Druck gepresst werden.

• Achten Sie beim Holz auf Astlöcher, Nägel,

Risse und/oder Schmutz. Das Sägen von

solchem Holz kann zu gefährlichem

Festlaufen führen.

• Lassen Sie die Kreissäge niemals

unbeaufsichtigt.

• Benutze die Kreissäge ausschießlich für das

Sägen von Holz und holzartigen Produkten.

Während des Gebrauchs der Maschine

• Das Werkstück muß gut festgeklemmt

werden.

• Holzreste und ähnliches, die sich in der

unmittelbaren Umgebung der Säge befinden,

dürfen nicht mit der Hand beseitigt werden.

Wenn zwischen den festen und den Teilen,

die sich bewegen, noch kleine Holzstückchen

sitzen, muss die Maschine zum Halten

gebracht werden. Vor dem Entfernen der

Holzstückchen erst den Stecker aus der

Steckdose ziehen.

• Achten Sie darauf, daß die Kreissäge beim

Einschalten unbelastet ist (also nicht mit dem

Werkstück in Berührung kommt). Die

Kreissäge muß erst die maximale Drehzahl

erreicht haben.

• Sägen Sie keine Werkstücke, die dicker als

die Länge des Sägeblattes sind.

• Berühren Sie keine Metallteile der Kreissäge,

wenn Sie in Holz-Wände oder Böden sägen,

in denen sich Elektrokabel befinden können.

Halten Sie die Kreissäge mit beiden Händen

am Kunststoffgriff fest, so daß Sie keine Teile

berühren, die unter Spannung geraten

können, wenn Sie aus Versehen ein

Elektrokabel durchsägen.

• Schalten Sie die Kreissäge erst aus und

warten Sie, bis die Kreissäge zum Stillstand

gekommen ist, bevor Sie sie vom Werkstück

nehmen und ablegen.

Das Gerät sofort Ausschalten:

• Überhitzung des Kreissäges.

• Störung im Netzstecker, dem Netzkabel oder

Kabelbeschädigung.

• Defektem Schalter.

• Rauch oder Gestank verschmorter Isolation.

Sicherheitshinweise für den Laserbeamer

• Sehen Sie niemals direkt in den Lichtstrahl

des Laserbeamers.

• Richten Sie den Lichtstrahl des Laserbeamers

niemals auf Menschen oder Tiere.

• Richten Sie den Lichtstrahl des Laserbeamers

niemals auf stark reflektierende Materialien.

Reflektierendes Licht ist gefährlich.

• Lassen Sie den Laserbeamer ausschließlich

durch qualifizierte bzw. spezialisierte

Fachleute reparieren.

• Stecken Sie keine harten Gegenstände in die

Laseroptik.

• Reinigen Sie die Laseroptik mit einer weichen,

trockenen Bürste.

Elektrische Sicherheit

Beachten beim Benutzen von Elektromaschinen

immer die örtlichen Sicherheitsvorschriften

bezüglich Feuerrisiko, Elektroschock und

Verletzung. Lesen Sie außer den folgenden

Hinweisen ebenfalls die Sicherheitsvorschriften

im einschlägigen Sonderteil. Die Hinweise

müssen sicher aufbewahrt werden!

Überprüfen Sie immer, ob Ihre

Netzspannung der des Typenschilds

entspricht.

Die Maschine ist doppelisoliert; daher

ist Erdung nicht erforderlich.

Ferm 13

Austauschen von Kabeln oder Steckern

Wenn die Anschlussleitung beschädigt wird,

muss sie durch eine besondere Anschlussleitung

ersetzt werden, die vom Hersteller oder seinem

Kundendienst erhaltlich ist. Entsorgen Sie alte

Kabeln oder Stecker, unmittelbar nachdem Sie

durch neue ersetzt sind. Das Anschließen eines

Steckers eines losen Kabels an eine Steckdose

ist gefährlich.

Verwendung von Verlängerungskabeln

Benutzen Sie nur ein genehmigtes

Verlängerungskabel, das der Maschinenleistung

entspricht. Die Ader müssen einen

Mindestquerschnitt von 1,5 mm2haben. Befindet

das Kabel sich auf einem Haspel. muß es völlig

abgerollt werden.

3. MONTAGE UND

EINSTELLUNG

Kontrollieren Sie bevor Sie die Säge

einstellen, ob der Netzstecker aus der

Steckdose entfernt wurde.

Schnittwnkel Einstellen (Gehrung)

Abb. B

• Lösen Sie den Griff (1) für die Einstellung des

Schnittwinkels.

• Drehen Sie die Grundplatte in die gewünschte

Position (0° - 45°) und ziehen Sie den Griff

wieder fest. Der Schnittwinkel (Gehrung) kann

auf dem Winkelmesser (2) abgelesen werden.

Parallelanschlag Montieren

Abb. B

• Lösen Sie den Feststellknopf (3) des

Parallelanschlags.

• Schieben Sie den Parallelanschlag in den

dafür vorgesehenen Schlitz (6) in der

Grundplatte.

• Stellen Sie die gewünschte Schnittbreite ein

und ziehen Sie den Knopf (3) wieder fest.

Schnitttiefe Einstellen

Abb. C

• Lösen Sie den Griff (1) für die Einstellung der

Schnitttiefe.

• Schieben Sie die Grundplatte (2) nach unten.

• Die Schnitttiefe des Sägeblattes kann an der

auf der Oberseite der Grundplatte montierten

gebogenen Skala abgelesen werden.

• Wenn die gewünschte Tiefe eingestellt ist,

ziehen Sie den Knopf (1) wieder fest.

Sägeblatt Wechseln oder Reinigen

Abb. D

• Arretieren Sie die Spindel mit Hilfe des

Spindelarretierungs-Knopfes (C3).

• Lösen Sie dann mit Hilfe des Steckschlüssels

die Sechskantschraube (3) in der Mitte des

Sägeblattes.

• Drehen sie den Berührungsschutz nach

hinten und fixieren Sie ihn dort mit dem

Feststellknopf (1).

• Ziehen Sie den äußeren Flansch und das

Sägeblatt heraus und reinigen Sie das

Sägeblatt oder wechseln Sie dieses aus.

• Setzen Sie das Sägeblatt wieder auf die

Spindel. Achten Sie darauf, dass die Zähne

des Sägeblattes in die gleiche Richtung wie

der Spaltkeil (4) zeigen.

• Lösen Sie den Feststellknopf (1), sodass der

Berührungsschutz wieder das Sägeblatt

abdeckt.

• Drücken Sie den Spindelarretierungs-Knopf

(C3) herunter, bringen Sie den äußeren

Flansch (5) wieder an und ziehen Sie die

Sechskantschraube (3) gut fest.

Kohlebürsten erneuern und Ersetzen

Abb. E.

• Nehmen Sie die hintere Schutzabdeckung

(Nr. 1) vom Motorgehäuse ab, nachdem Sie

zunächst die beiden Kreuzschlitzschrauben

gelöst haben.

• Lösen Sie die Schraube der

Kohlebürstenhalterung.

• Ziehen Sie die Kohlebürstenhalterung aus

dem Gehäuse und entfernen Sie die

abgenutzten Kohlebürsten.

• Setzen Sie die neuen Kohlebürsten in die

Halterung ein und montieren Sie diese wieder

an der dafür vorgesehenen Stelle im

Gehäuse.

• Ziehen Sie die Schraube in der

Kohlebürstenhalterung wieder fest.

• Ersetzen Sie immer beide Kohlebürsten und

mischen Sie keine neuen mit alten

Kohlebürsten in diesem Werkzeug.

• Setzen Sie die hintere Schutzabdeckung (Nr.

1) wieder auf das Motorgehäuse und ziehen

Sie die beiden Kreuzschlitzschrauben wieder

fest.

60 Ferm

• Ikke sag i arbeidsstykker som er tykkere enn

den innstilte kuttedybden.

• Når du sager i vegger eller gulv, må du forsikre

deg om at det ikke finnes elektriske kabler eller

rør for vann eller gass der du sager.

• Slå først av sirkelsagen og vent til sagbladet

har stanset helt før du fjerner sirkelsagen fra

arbeidsstykket og legger fra deg maskinen.

Slå øyeblikkelig av maskinen ved:

• Feil på støpselet, nettkabelen eller ødelagte

ledninger.

• Defekt bryter.

• Overoppheting av maskinen.

• Røyk eller lukt av svidd isoleringsmateriell.

Sikkerhetstips for laserstråleenheten

• Du må aldri se rett inn i laserens lysstråle.

• Du må aldri peke laserens lysstråle på

mennesker eller dyr.

• Du må ikke peke laserens lysstråle på

materiale med gode refleksegenskaper. Det

reflekterte lyset er farlig.

• Reparasjon av laserstråleenheten må kun

utføres av kvalifisert personale / faglige

reparasjonsspesialister.

• Du må ikke stikke noen harde ting inn i

laseroptikken.

• Rengjør laseroptikken med en myk, tørr

børste.

Elektrisk sikkerhet

Overhold ved bruk av elektriske maskiner alltid

de lokale sikkerhetsforskriftene. Dette for å

unngå brannfare, fare for elektrisk støt og

personskade. Les i tillegg til nedenstående

instrukser også sikkerhetsforskriftene i det

vedlagte separate sikkerhetsheftet. Ta godt vare

på instruksene!

Kontroller alltid om nettspenningen er i

overensstemmelse med verdien på

typeskiltet.

Maskinen er dobbelt isolert; det er

derfor ikke nødvendig med jordledning.

Skifting av ledninger eller støpsler

Hvis ledningen er skadet, må den erstattes met

en spesiell ledning som leveres av fabrikanten

eller fabrikantens kundeservice. Kast gamle

ledninger eller støpsler med det samme de er

skiftet ut med nye.

Det er farlig å sette et støpsel med løs ledning i

stikkontakten.

Bruk av skjøteledninger

Bruk utelukkende en godkjent skjøteledning som

er egnet til maskinens effekt. Ledningene må ha

et tverrsnitt på minst 1,5 mm2. Hvis

skjøteledningen sitter på en rull, må den rulles

helt ut.

3. MONTERING /

INNSTILLINGSFORSKRIFTER

Før du begynner med innstillinger på

sagen må du kontrollere om støpselet

er trukket ut av stikk-kontakten.

Stille inn sagvinkelen (fas)

Fig. B

• Løsgjør håndtaket (1) som setter

sagevinkelen.

• Drei fundamentplaten til korrekt stilling (0° -

45°), og stram til håndtaket. Sagevinkelen

(skråkant) kan leses av på vinkelmåleren (2).

Sette på kløveflaten

Fig. B

• Løsne knappen (3) som klemmer fast

kløveflaten.

• Skyv kløveflaten inn i spesialspalten (6) i

fundamentplaten.

• Angi den korrekte sagebredden og stram til

knappen (3).

Angi sagedybden

Fig. C

• Løsgjør håndtaket (1) som setter sagedybden.

• Flytt fundamentplaten (2) nedover.

• Sagedybden til sagbladet kan leses av på den

krumme skalaen som er festet på oversiden

av fundamentplaten.

• Stram til håndtaket (1) når den korrekte

dybden er angitt.

Bytte eller rengjøre sagbladet

Fig. D

• Bruk aksellåsknappen (C3) for å forhindre at

akselen roterer.

• Deretter løsner du sekskantbolten (3) i midten

av sagbladet med pipenøkkelen.

• Sving sikkerhetsvernet bakover og hold det

der med knappen (1).

Ferm 59

c) Når en starter en sag på nytt i arbeidsemnet,

skal sagbladet sentreres i hakket ,og en må

kontrollere at tennene ikke sitter fast i

materialet. Hvis sagbladet sitter fast, kan det

hoppe ut, eller det kan oppstå kickback når

sagen startes på nytt.

d) Støtt lange planker for å minske risikoen for at

bladet sitter fast eller kickback. Store planker

har en tendens til å synke ned på grunn av

egenvekten. En må plassere støtte på begge

sider av planken, nær kuttekanten og nær

enden på planken.

e) Ikke bruk sløve eller skadde blader. Uslepne

sagblad eller blad som ikke er satt riktig i,

skaper et smalt hakk som forårsaker ekstra

friksjon, bladbinding eller kickback.

f) Spakene som tilpasser bladdybden og

skråskjæring må være stramt og sikkert før en

sager. Hvis sagbladsinnstillingen endres når

en sager, kan det forårsake at bladet sitter

fast og kickback.

g) Vær ekstra forsiktig når du dybdesliper i

eksisterende vegger eller andre blindområder.

Sagbladet kan sage over ting som kan

forårsake kickback.

Sikkerhetsinstrukser nedre bladbeskytter

a) Kontroller at den nedre bladbeskytteren lukker

skikkelig før bruk. Ikke bruk sagen hvis den

nedre beskytteren ikke kan beveges fritt og

lukker med en gang. Press eller bind aldri den

nedre bladbeskytteren inn i åpen stilling. Hvis

sagen mistes ved et uhell, kan den nedre

beskytteren bli bøyd. Hev den nedre

beskytteren med inntrekkshåndtaket og vær

sikker på at det kan beveges fritt og ikke

berører sagbladet eller noen andre deler, i all

hakkets vinkler og dybde.

b) Kontroller at den nedre beskytterens fjær

virker. Hvis bladbeskytteren og fjæren ikke

virker skikkelig, må de repareres før bruk.

Den nedre beskytteren kan virke dårlig pga

ødelagte deler, klebrige rester eller støv.

c) Den nedre bladbeskytteren skal trekkes inn

manuelt ved spesielle kutt som dybdesliping

og compounderende kutt. Løft den nedre

bladbeskytteren ved å trekke inn håndtaket så

snart bladet når materialet, den nedre

beskytteren må utløses. Ved all annen type

saging, skal bladbeskytteren virke automatisk.

d) Se alltid til at den nedre beskytteren dekker

sagbladet før du setter sagen på benken eller

gulvet. Et ubeskyttet, sagblad som går på

tomgang, vil forårsake sagen til å gå bakover

og sage i det den kommer over. Vær klar over

at det tar tid før bladet stopper etter at du har

slått av maskinen .

Før sirkelsagen tas i bruk

• Kontroller følgende:

• Stemmer motorens tilkoplingsspenning

overens med nettspenningen.

• Er nettkabelen og støpselet i god stand.

• Se til at sagbladet ikke mangler noen

tenner eller har fått sprekker eller revner.

Et slikt sagblad må byttes ut umiddelbart.

• Se til at sagbladet er godt festet.

• Ikke bruk sagblader som er deformert eller

har fått skader.

• Ikke bruk HSS-blader.

• Bruk bare sagblader med de dimensjoner som

er oppgitt og som stemmer overens med den

beskrivelsen som er gitt. Bruk ikke sagblader

der kroppen er bredere enn eller tanneggen

smalere enn spaltekniven.

• Stopp aldri sagbladet ved å presse mot det fra

siden.

• Forsikre deg om at det bevegelige

vernedekselet kan bevege seg fritt. Forsikre

deg om at mekanismen for å presse

vernedekselet tilbake til lukket posisjon virker

som den skal.

• Blokker aldri det bevegelige vernedekselet i

åpen posisjon.

• Pass opp for kvister, spikre, sprekker og

skittansamlinger når du sager i tre. Saging i

slikt tre kan medføre fare ved at sagbladet

setter seg fast.

• Ikke etterlat sirkelsagen ubevoktet.

• Bruk bare maskinen til saging i tre.

Når sirkelsagen er i bruk

• Arbeidsstykket må være godt festet.

• Trerester og lignende, som ligger i sirkelsagens

umiddelbare nærhet, må ikke fjernes med

hendene. Dersom trerester sitter fastklemt

mellom faste og/eller bevegelige deler, må

maskinen slås av og støpselet trekkes ut av

stikk-kontakten før trerestene fjernes.

• Sørg for at sirkelsagen ikke belastes når den

slås på. La altså ikke sirkelsagen komme i

berøring med arbeidsstykket når den koples

til. Sirkelsagen må først ha nådd sitt

maksimale turtall.

14 Ferm

Die Kohlebürsten können nach

vielfachem Gebrauch verschlissen sein.

Eine regelmäßige Kontrolle um die 30

Betriebsstunden ist daher notwendig.

Sind die Kohlebürsten kürzer als 4 mm,

müssen diese durch neue ausgetauscht

werden.

4. BEDIENUNG

Der Gebrauch eines Gehörschutzes

wird beim Betrieb von Kreissägen

empfohlen

Das Ein- und Ausschalten

Abb. E

• Drücken Sie den Knopf (B) mit dem Daumen

Ihrer rechten Hand ein und halten Sie diesen

eingedrückt.

• Drücken Sie anschließend den Knopf (A) ein.

Die Kreissäge beginnt nun zu drehen.

• Wenn Sie den Knopf (A) loslassen stoppt die

Kreissäge.

Inbetriebnahme

• Klemmen Sie das Werkstück fest, damit Sie

beide Hände zum Festhalten und zur

Bedienung der Kreissäge frei haben.

• Schalten Sie die Kreissäge ein und setzen Sie

die Bodenplatte auf das Werkstück.

• Bewegen Sie die Säge langsam auf der vor-

her eingezeichneten Sägekante und drücken

Sie die Stichsäge langsam nach vorn.

• Drücken Sie die Bodenplatte fest auf das

Werkstück. Tun Sie dies nicht, dann kann die

Kreissäge vibrieren und das Sägeblatt schnell

brechen.

Überlassen Sie der Säge die Arbeit.

Drücken Sie nicht zu fest auf die

Kreissäge.

Laserbeamer

Verwendung des Laserbeamers

Durch die Strahlführung des Laserbeamers ist

gerades Sägen viel einfacher:

a) entweder an einer gezeichneten Linie

entlang

b) oder durch Ausrichten auf einen auf dem

Werkstück markierten festen Punkt.

Abhängig vom Umgebungslicht beträgt die

Reichweite des Laserstrahls etwa 65 cm.

Austausch der Batterien

• Halten Sie die Handkreissäge direkt vor sich.

Ziehen Sie die Abdeckung des Laserbeamers

zu sich hin und heben Sie sie an. Ersetzen

Sie die alten Batterien durch neue. Sie

benötigen 2 x 1,5 V "Micro/AAA" Batterien.

• Entsorgen Sie alte/leere Batterien niemals im

Hausmüll, sondern bringen Sie sie immer zu

speziellen Batterie- oder

Sondermüllsammelstellen.

• Achten Sie beim Einsetzen der Batterien auf die

im Batteriefach angegebene Polarität (+ und -).

• Ziehen Sie die Abdeckung herunter und

wieder zu sich hin, drücken Sie sie gegen die

Sägeblattabdeckung und lassen Sie sie

vorsichtig in die geschlossene Position

zurückfedern.

• Kontrollieren Sie, ob der Laserbeamer richtig

geschlossen ist, indem Sie die Abdeckung

vorsichtig nach oben anheben. Lässt sich die

Abdeckung öffnen, wiederholen Sie den

Schließvorgang, bis die Abdeckung

einwandfrei geschlossen ist.

Einstellung des Laserstrahls

• Der Transport und häufiger Gebrauch können

die Präzision des Laserstrahls

beeinträchtigen.

• Der Laserstrahl selbst kann jedoch sehr

einfach justiert werden.

• Legen Sie das Sägeblatt der Kreissäge an

einen rechten Winkel oder ein absolut

gerades Brett an.

• \Schalten Sie den Laser ein.

• \Kontrollieren Sie, ob der Laserstrahl zum

rechten Winkel oder Brett parallel läuft.

• \Ist der Laserstrahl nicht mehr richtig justiert,

gehen Sie wie folgt vor:

• Lösen Sie die beiden Schrauben auf der

Vorderseite des Lasers um einige

Umdrehungen.

• Legen Sie das Sägeblatt der Kreissäge an

einen rechten Winkel oder ein absolut

gerades Brett an.

• Korrigieren Sie den Laser so, dass er

schnurgerade am Winkel entlang läuft.

• Ziehen Sie die beiden Schrauben wieder fest.

Ferm 15

5. WARTUNG

Trennen Sie die Maschine vom Netz,

wenn Sie am Mechanismus

Wartungsarbeiten ausführen müssen.

Die Maschinen sind entworfen, um während

einer langen Zeit problemlos und mit minimaler

Wartung zu funktionieren. Sie Verlängern die

Lebensdauer, indem Sie die Maschine

regelmäßig reinigen und fachgerecht behandeln.

Störungen

Für den Fall, daß die Säge nicht ordnungsgemäß

funktioniert, zeigen wir Ihnen hier einige mögliche

Ursachen und die dazugehörigen Lösungen.

1. Der Elektromotor erhitzt sich auf mehr als

70°C.

• Der Motor wird durch zu große Werkstücke

überlastet.

• Sägen Sie mit niedrigerem Tempo und

lassen Sie den Motor abkühlen.

• Der Motor ist defekt.

• Setzen Sie sich bitte mit auf der Garantie-

karte angegebenen Service-adresse in

Verbindung.

2. Die eingeschaltete Maschine funktioniert

nicht.

• Unterbrechung im Netzanschluß.

• Netzanschluß auf möglichen Kabelbruch

kontrollieren.

• Beschädigung des Schalters.

• Setzen Sie sich bitte mit auf der Garantie-

karte angegebenen Service-adresse in

Verbindung.

3. Das Werkstück läßt sich sehr schwierig in

einer geraden Linie am Sägeblatt entlang

bewegen und der Sägeschnitt ist

unregelmäßig.

• Das Sägeblatt ist krumm oder stumpf.

• Wechseln Sie das Sägeblatt.

4. Die Kreissäge ist sehr laut und/oder

arbeitet sehr unregelmäßig.

• Die Kohlebürsten sind verschlissen.

• Setzen Sie sich bitte mit auf der Garantie-

karte angegebenen Service-adresse in

Verbindung.

Reinigen

Reinigen Sie das Maschinengehäuse regelmäßig

mit einem weichen Tuch, vorzugsweise nach

jedem Einsatz. Halten Sie die Lüfterschlitze frei

von Staub und Schmutz. Entfernen Sie

hartnäckigen Schmutz mit einem weichen Tuch,

angefeuchtet mit Seifenwasser. Verwenden Sie

keine Lösungsmittel wie Benzin, Alkohol,

Ammonia, usw. Derartige Stoffe beschädigen die

Kunststoffteile.

Schmieren

Die Maschine braucht keine zusätzliche

Schmierung.

Fehler

Sollte beispielsweise nach Abnutzung eines Teils

ein Fehler auftreten, dann setzen Sie sich bitte

mit der auf der Garantiekarte angegebenen

Serviceadresse in Verbindung. Im hinteren Teil

dieser Anleitung befindet sich eine ausführliche

Übersicht über die Teile, die bestellt werden

können.

Umwelt

Um Transportschäden zu verhindern, wird die

Maschine in einer soliden Verpackung geliefert.

Die Verpackung besteht weitgehend aus

verwertbarem Material. Benutzen Sie also die

Möglichkeit zum Recyclen der Verpackung.

Schadhafte und/oder entsorgte

elektrische oder elektronische Geräte

müssen an den dafür vorgesehenen

Recycling-Stellen abgegeben werden.

Garantie

Lesen Sie die Garantiebedingungen auf der

separat beigefügten Garantiekarte.

58 Ferm

11.Sagblad

12.Kløveflate

13.Klemmeknapp for kløveflate

14.Håndtak for å sette sagevinkelen

- Håndtakslås (Fig. C3)

Utpakning

Sirkelsagen sendes sammen med:

1 Kløveflate

1 TCT-sagblad ∅210 mm, T40

1 TCT-sagblad ∅210 mm, T60

1 Pipenøkkel

Kontroller at maskinen, løse deler og tilbehør

ikke har fått transportskader.

2. SIKKERHETSFORSKRIFTER

I denne bruksanvisningen benyttes følgende

symboler:

Angir fare for personskade, livsfare eller

skade på maskinen hvis instruksjonene

i denne bruksanvisningen ikke følges.

Fare for elektrisk støt.

Hold andre personer på avstand

Spesielle sikkerhetsregler

Fare

a) Hold hendene vekke fra skjæreområdet og

sagbladet. Hold din andre hånd på

hjelpehåndtaket, eller motorkassen. Hvis du

holder sagen med begge hender, kan du ikke

skjære deg.

b) Ikke ta under arbeidsemnet. Vernet kan ikke

beskytte deg mot sagbladet under

arbeidsemnet.

c) Tilpass kuttedybden etter arbeidsemnets

tykkelse. Ikke mere enn en av sagbladets

tenner skal være synlig under arbeidsemnet.

d) Hold aldri stykket som kuttes i hendene eller

over beina. Sikre arbeidsemnet på en stabil

plattform. Det er viktig å støtte arbeidsemnet

godt, slik at en verner kroppen, sikrer at

sagbladet ikke sitter fast, eller at en mister

kontrollen.

e) Hold det elektriske verktøyet i isolerte håndtak

når du arbeider på steder hvor sirkelsagen

kan komme borti gjemte ledninger ellers dens

egen ledning. Kontakt med en strømførende

ledning vil også gjøre utsatte metalldeler av

elektroverktøyet strømførende, og gi brukeren

støt.

f) Når du sager, skal du bruke et gjerde eller en

presisjonslinjal. Dette gir bedre nøyaktighet og

mindre risiko for at sagbladet sitter fast.

g) Bruk alltid sagblad i korrekt størrelse og form

(diamant eller rund) med akselhull. Blad som

ikke passer til sagens monteringsmaskinvare,

vil ikke virke riktig, og føre til tap av kontroll.

h) Bruk aldri skadde eller feile bladskiver eller

bolter. Bladskivene og boltene er spesielt

designet til denne sagen, for best mulig ytelse

og brukssikkerhet.

Årsaker til Kickback og hvordan det kan

forhindres

• Kickback er en plutselig reaksjon hos et

fastklemt, bundet eller dårlig utlignet sagblad,

noe som får en ukontrollert sag til å løftes opp

og ut av arbeidsemnet mot brukeren.

• Hvis bladet sitter fastklemt eller er bundet fast

i hakket, stanser bladet, og motorreaksjonen

går hurtig tilbake mot brukeren.

• Hvis bladet blir bøyd eller skjevt i kuttet, kan

det føre til at tennene på bakre del av

sagbladet graver seg inn i øvre overflate på

planken, noe som får bladet til å hoppe ut av

hakket og mot brukeren.

Kickback kommer av feil bruk av sagen og /eller

feile prosedyrer, forhold , og kan unngås hvis en

tar de riktige forholdsregler som står nedenfor.

a) Hold et fast grep med begge hender på

sagen, og plasser armene slik at du kan

motstå tilbakslag. Still deg med kroppen på

begge sider av bladet, men ikke på linje med

bladet. Kickback kan forårsake sagen til å

hoppe bakover, men kickback kan kontrolleres

av brukeren, hvis en tar de rette forbehold.

b) Hvis bladet sitter fast, eller blir avbrutt av en

eller annen grunn, utløs triggeren og hold

sagen i ro i materialet til bladet stopper helt.

Prøv aldri å fjerne sagen fra arbeidet eller å

trekke sagen bakover mens bladet er i

bevegelse, ellers kan det oppstå kickback.

Gjør undersøkelser og utfør forbedringer for å

eliminere årsaken til at bladet setter seg fast.

Ferm 57

Vioittuneet tai käytöstä poistettavat

sähkölaitteet on toimitettava

asianmukaiseen kierrätyspisteeseen.

Takuu

Lue takuuehdot koneen mukaan liitetystä

takuukortista.

SIRKELSAG

Tallene i følgende tekst viser til bildene på

side 2 - 3.

Les denne bruksanvisningen nøye før

maskinen tas i bruk. Sørg for å vite

hvordan maskinen virker og hvordan

den skal betjenes. Vedlikehold

maskinen i henhold til instruksene, slik

at den alltid virker som den skal.

Oppbevar denne bruksanvisningen og

den vedlagte dokumentasjonen ved

maskinen.

Innhold

1. Techniske spesifikasjoner

2. Sikkerhetsforskrifter

3. Montering / innstillingsforskrifter

4. Bruk

5. Vedlikehold

1. TECHNISKE

SPESIFIKASJONER

Maskindata

Produktinformasjon

Fig. A

1. Håndtak

1A.Ekstra håndtak

2. Typeskilt

3. På/av-bryter

4. Håndtak for å sette sagedybden

5. Strømledning

6. Spaltekniv

7. Sagbladets sikkerhetsvern

8. Sekskantbolt

9. Fundamentplate

10.Flens

Spenning 230 V~

Frekvens 50 Hz

Opptatt effekt 1800 W

Turtall, ubelastet 5000/min

Sagblad 210x30x2.4 mm

Sagtander T40

Vekt 6.4 kg

Lpa (lydtrykk) 97.2 dB(A)

Lwa (lydeffekt) 110.2 dB(A)

Vibrasjonsverdi 1.138 m/s2

16 Ferm

CIRKELZAAGMACHINE

De nummers in de nu volgende tekst ver-

wijzen naar de afbeeldingen op pagina 2 - 3.

Voor uw eigen veiligheid en die van

anderen raden wij u aan deze

gebruikershandleiding zorgvuldig door

te lezen, voordat u dit apparaat in

gebruik neemt. Hierdoor zult u het

functioneren van het apparaat beter

begrijpen en kunt u onnodige risico’s

voorkomen. Bewaar deze

gebruikershandleiding en de overige

documentatie bij het apparaat.

Inhoudsopgave

1. Technische specificaties

2. Veiligheidsvoorschriften

3. Montage en afstelling

4. Bediening

5. Onderhoud

1. TECHNISCHE SPECIFICATIES

Machine gegevens

Product informatie

Fig. A

1. Handgreep

1A.Extra handgreep

2. Typeplaatje

3. Aan/uit schakelaar

4. Hendel voor het instellen van de zaagdiepte

5. Netsnoer

6. Spouwmes

7. Beschermkap

8. Zeskantbout

9. Zool

10.Flens

11.Zaagblad

12.Parallel zaaggeleider

13.Knop voor het vastzetten van de

parallelgeleider

14.Hendel voor het instellen van de zaaghoek

- Spindelblokkering (Fig. C3)

Uitpakken

De zaagmachine wordt geleverd met:

1 Zijgeleider

1 TCT Zaagblad ∅210 mm, T40

1 TCT Zaagblad ∅210 mm, T60

1 Pijpsleutel

Controleer voor het gebruik of de inhoud van de

verpakking niet beschadigd is door transport en

of alle onderdelen aanwezig zijn.

2. VEILIGHEIDSVOORSCHRIFTEN

In deze gebruiksaanwijzing en/of op de machine

worden de volgende pictogrammen gebruikt:

Gevaar voor lichamelijk letsel of

materiele schade wanneer de

instructies in deze handleiding niet

worden opgevolgd

Gevaar voor elektrische schok

Houd omstanders op afstand

Speciale veiligheidsvoorschriften

Gevaar

a) Houd de handen uit de buurt van het

zaaggebied en het blad. Houd uw tweede

hand op de extra handgreep of de

motorbehuizing. Als u de zaag met beide

handen vasthoudt kunnen zij niet door het

blad worden geraakt.

b) Grijp niet onder het werkstuk. De

beschermkap kan u onder het werkstuk niet

tegen het zaagblad beschermen.

c) Stel de zaagdiepte in aan de hand van de

dikte van het werkstuk. Er dient minder dan

een volledige tand van het blad onder het

werkstuk zichtbaar zijn.

d) Houd het stuk dat gezaagd wordt nooit in uw

handen of op uw been. Zet het werkstuk

stevig vast op een stabiele ondergrond.

Voltage 230 V~

Frequentie 50 Hz

Opgenomen vermogen 1800 W

Onbelast toerental 5000/min

Zaagblad afmeting 210x30x2.4 mm

Aantal tanden T40

Gewicht 6,4 kg

Lpa (geluidsdrukniveau) 97.2 dB(A)

Lwa (geluidsdrukniveau) 110.2 dB(A)

aw (vibratiewaarde) 1.138 m/s2

Ferm 17

Het is van belang om het werkstuk goed te

ondersteunen om het lichaam zoveel mogelijk

te bedekken, te voorkomen dat het blad vast

slaat en verlies van controle te vermijden.

e) Houd elektrisch gereedschap bij de

geïsoleerde handgrepen vast bij

werkzaamheden waarbij het zaagblad in

contact kan komen met verborgen bedrading

of de eigen kabel. Contact met een draad

waar stroom op staat, zal ook blootliggende

metalen delen van het gereedschap onder

stroom zetten en de gebruiker een schok

geven.

f) Gebruik bij het zagen altijd een parallelle of

een rechte geleider. Dit verbetert de

nauwkeurigheid en verkleint de kans dat het

zaagblad vast komt te zitten.

g) Gebruik altijd bladen met de juiste maat en

vorm van het asgat (diamant of rond). Bladen

die niet passen bij de montering van de zaag

zullen excentrisch draaien waardoor u de

controle kunt verliezen.

h) Gebruik nooit beschadigde of onjuiste

borgringen of bouten. De borgringen en de

inbusbout zijn speciaal voor uw zaag

ontworpen voor optimale prestaties en veilig

gebruik.

Oorzaken en voorkomen van terugslag

• Terugslag is een plotselinge reactie op een

vast geslagen of foutief uitgelijnd zaagblad die

de zaag ongecontroleerd vanuit het werkstuk

naar de gebruiker omhoog doet slaan;

• Indien het blad strak vast komt te zitten in een

sluitende snede, zal het blad stoppen en de

reactie van de motor zal het gereedschap

snel in de richting van de gebruiker sturen;

• Indien het blad in de snede verdraait of uit de

lijn loopt, kan de tand aan de achterzijde van

het blad in de bovenzijde van het hout slaan

waardoor het blad uit de snede “klimt” en in

de richting van de gebruiker springt.

Terugslag is een gevolg van misbruik en/of

onjuiste procedures of omstandigheden en kan

worden voorkomen door de juiste voorzorgs-

maatregelen te nemen zoals hieronder

aangegeven.

a) Houdt de zaag met beide handen stevig vast

en houdt uw armen in een positie om de

terugslag te weerstaan. Plaats uw lichaam

aan één van de zijden van het blad, niet in

één lijn met het blad.

Terugslag kan de zaag achteruit doen

springen maar de krachten van de terugslag

kunnen door de gebruiker worden

gecontroleerd als de juiste maatregelen

worden genomen.

b) Als het blad vast komt te zitten, of als het

zagen om enige reden moet worden

onderbroken, laat u de schakelaar los en

houdt u de zaag in het materiaal stil tot het

blad volledig tot stilstand is gekomen. Probeer

nooit om de zaag uit het werkstuk te trekken

of de zaag terug te trekken terwijl het blad in

beweging is, anders riskeert u een terugslag.

Bekijk de situatie en neem corrigerende

maatregelen om de oorzaak van het vast

slaan te elimineren.

c) Als u de zaag in de snede in het werkstuk

opnieuw start, houdt het zaagblad dan

gecentreerd in de snede en controleer dat de

tanden niet in het materiaal vastzitten. Als het

zaagblad vastzit, kan het “omhoogkruipen” of

uit het werkstuk terugslaan als de zaag

opnieuw wordt gestart.

d) Ondersteun grote panelen om de kans op

vastslaan en terugslag te verkleinen. Grote

panelen hebben de neiging om onder hun

eigen gewicht door te buigen. De

ondersteuning moet aan beide zijden onder

het paneel worden geplaatst, dicht bij de

zaaglijn en de rand van het paneel.

e) Gebruik geen botte of beschadigde bladen.

Onscherpe of onjuist gezette bladen geven

een nauwe snede waardoor de wrijving

toeneemt en de kans op vastslaan en

terugslag wordt vergroot.

f) De knoppen voor bladdiepte en –hoek moeten

vóór het zagen goed worden vastgezet. Het

verlopen van de instellingen van het blad

tijdens het zagen, kan het blad doen

vastslaan en terugslag veroorzaken.

g) Wees extra voorzichtig bij het maken van een

vrije zaagsnede in bestaande muren of

andere blinde gebieden. Het doorstekende

blad kan objecten raken die een terugslag

kunnen veroorzaken.

Veiligheidsinstructies voor de onderste

beschermkap

a) Controleer voor gebruik of de onderste

beschermkap correct sluit. Gebruik de zaag

niet als de beschermkap niet vrij beweegt en

onmiddellijk sluit. Klem of bind de bescherm-

kap nooit in open positie vast. Als de zaag per

ongeluk valt, kan de beschermkap verbuigen.

56 Ferm

Lasersäteen kantomatka on vallitsevan

valaistuksen mukaan noin 65 cm.

Paristojen vaihtaminen

• Pidä pyörösahaa suoraan edessäsi. Vedä

laserosoittimen kantta itseäsi kohti ja nosta

sitä. Korvaa vanhat paristot uusilla. Tarvitset

kaksi 1,5 voltin AAA-paristoa.

• Älä koskaan hävitä vanhoja tai käytettyjä

paristoja kotitalousjätteen mukana. Toimita ne

käytettyjen paristojen vastaanottopisteeseen.

• Aseta paristot lokeron sisällä olevien +- ja –-

merkintöjen mukaisesti.

• Laske kansi alas, vedä sitä itseesi päin, paina

se sahanterän suojusta vasten ja anna sen

vetäytyä takaisin suljettuun asentoon.

• Tarkista, että laserosoitin on kunnolla suljettu

avaamalla kantta suoraan ylöspäin. Jos kansi

avautuu, sulje kansi uudelleen, kunnes kansi

on kunnolla paikoillaan.

Lasersäteen säätäminen

• Käsittely kuljetuksen aikana ja runsas käyttö

voivat vaikuttaa lasersäteen tarkkuuteen.

• Lasersädettä voi säätää helposti.

• Pidä pyörösahan terää suorakulmaa tai täysin

suoraa lankkua vasten.

• Kytke laseriin virta.

• Tarkista, seuraako lasersäde suorakulman tai

lankun reunaa.

• Jos lasersädettä ei ole kohdistettu oikein,

toimi seuraavasti:

• Löysennä laserlaitteen etuosassa olevaa

kahta ruuvia muutama kierros.

• Pidä pyörösahan terää suorakulmaa tai täysin

suoraa lankkua vasten.

• Korjaa laserin suuntaa, kunnes säde kulkee

suoraan reunaa pitkin.

• Kiristä molemmat ruuvit lopuksi.

5. HUOLTO

Irrota aina kone virtalähteestä ennen

huollon aloittamista.

Koneet on suunniteltu toimimaan pitkään ja

mahdollisimman pienellä huoltotarpeella.

Puhdistamalla ja käyttämällä sitä oikealla tavalla

voit itsekin vaikuttaa koneen käyttöikään.

Häiriöt

Pyörösahan toimintahäiriöt ja niiden mahdolliset

syyt sekä korjaukset.

1. Sähkömoottori kuumenee liikaa:

• Moottori ylikuormittuu, koska sahataan liian

suuria kappaleita.

• Sahaa hitaammin ja anna moottorin

jäähtyä.

• Moottori on viallinen.

• Ota yhteys takuukortin huoltopisteeseen.

2. Kone ei toimi, vaikka se on päällä.

• Virransyöttö on keskeytynyt.

• Tarkista johto ja pistoke.

• Kytkin on viallinen.

• Ota yhteys takuukortin huoltopisteeseen.

3. Sahaa on vaikea ohjata suoraan ja

sahauksen jälki on epätasainen.

• Sahan terä on tylsä tai vääntynyt.

• Vaihda terä.

4. Pyörösaha pitää kovaa melua ja/tai käy

epätasaisesti.

• Hiiliharjat ovat kuluneet.

• Ota yhteys takuukortin huoltopisteeseen.

Puhdistaminen

Puhdista koneen ulkopinta säännöllisesti

pehmeällä kankaalla. Parasta olisi puhdistaa se

jokaisen käyttökerran jälkeen. Pidä koneen

jäähdytysaukot puhtaina. Jos lika on pinttynyt,

voit käyttää saippuavedellä kostutettua

kangaspalaa. Älä kuitenkaan käytä liuottimia

kuten bensiiniä, alkoholia, ammoniakkia jne,

koska ne vahingoittavat koneen muoviosia.

Voitelu

Konetta ei tarvitse voidella.

Viat

Jos kone vikaantuu esimerkiksi osan kulumisen

johdosta, ota yhteys takuukortin

huoltopisteeseen. Tämän käyttöoppaan

takasivulla on hajotuskuva, jossa on lueteltu

tilattavissa olevat osat.

Ympäristö

Kuljetusvaurioiden välttämiseksi kone on pakattu

tukevaan laatikkoon. Tämä pakkaus on

mahdollisimman ympäristöystävällinen. Kierrätä

se.

FIN

Ferm 55

3. OSIEN ASENNUS / HUOLTO

Irrota pistoke rasiasta, ennen kuin

säädät konetta.

Sahauskulman (jiiri) asettaminen

Kuva B

• Irrota sahauskulman määrittävä kahva (1).

• Käännä pohjalevy oikeaan asentoon (0°–45°)

ja kiristä kahva uudelleen. Viisteen

sahauskulma näkyy astelevystä (2).

Syöttösuojuksen kiinnittäminen

Kuva B

• Irrota syöttösuojuksen kiinnitin (3).

• Aseta syöttösuojus pohjalevyssä olevaan sille

varattuun paikkaan (6).

• Määritä haluamasi leikkausleveys ja kiristä

nuppi (3) uudelleen.

Leikkaussyvyyden määrittäminen

Kuva C

• Irrota sahaussyvyyden määrittävä kahva (1).

• Siirrä pohjalevyä (2) alaspäin.

• Sahanterän leikkaussyvyyden voi lukea

pohjalevyn yläosassa olevasta

kaariasteikosta.

• Kiinnitä kahva (1) uudelleen paikoilleen, kun

oikea syvyys on asetettu.

Sahanterän vaihtaminen tai puhdistaminen

Kuva D

• Estä akselia pyörimästä käyttämällä

lukitusnuppia (C3).

• Irrota seuraavaksi kahdeksankulmainen pultti

(3) sahanterän keskeltä käyttämällä

laatikkokiristintä.

• Käännä turvasuojus taka-asentoon ja pidä sitä

siellä nupin (1) avulla.

• Irrota ulkopuolinen laippa ja sahanterä.

Puhdista sahanterä tai vaihda se uuteen.

• Kiinnitä sahanterä takaisin akseliin. Varmista,

että sahanterän hampaat osoittavat samaan

suuntaan kuin syöttölevy (4).

• Anna turvasuojuksen palata takaisin

sahanterän päälle vapauttamalla nuppi (1).

• Paina akselin lukitusnuppi (C3) takaisin

sisään, sovita ulkopuolinen vaippa (5) ja

kiristä kahdeksankulmaista pulttia (3) tiukasti

vielä kerran.

Hiilien vaihtaminen

Kuva E

• Irrota kaksi ristipääruuvia ja moottorin

suojuksen takaosa (numero 1).

• Irrota hiilien pidikkeen ruuvi.

• Irrota hiilien pidike rungosta ja poista vanhat

hiilet.

• Aseta pidikkeeseen uudet hiilet ja kiinnitä

pidike uudelleen runkoon.

• Kiristä hiilien pidikkeen ruuvi uudelleen.

• Vaihda molemmat hiilet samaan aikaan. Älä

koskaan käytä uusia ja vanhoja hiiliä sekaisin.

• Kiinnitä takaosa (numero 1) moottorin

suojukseen ja kiinnitä kaksi ristipääruuvia.

Pitkän käytön jälkeen hiiliharjat voivat

olla kuluneita. Tarkista niiden kunto

säännöllisesti 30 käyttötunnin välein.

Jos harjat ovat kuluneet alle 4 mm:n

pituuteen, ne on vaihdettava.

4. KÄYTTÖ

Suosittelemme kuulosuojainten käyttöä

pyörösahaa käytettäessä.

Käynnistys/Pysäytys

Kuva E

• Paina painiketta (B) oikean käden peukalolla,

ja pidä se alas painettuna.

• Paina painiketta (A). Pyörösaha käynnistyy.

• Saha pysähtyy laskemalla painike (A) irti.

Käyttöönotto

• Kiinnitä sahattava puukappale, jotta voit

käyttää molempia käsiä pyörösahan

pitelemiseen ja ohjaamiseen.

• Käynnistä saha ja aseta sen pohja

työstettävää puuta vasten.

• Työnnä sahaa hitaasti piirrettyä linjaa pitkin.

• Paina sahaa lujasti työstettävää puuta vasten.

Anna pyörösahan itse tehdä työt! Älä

työnnä sitä suurella voimalla.

Laserosoitin

Laserosoittimen käyttäminen

Lasersäde helpottaa suoraan sahaamista

a) joko piirrettyä viivaa pitkin tai

b) kohdistamalla kiinteään työstettävään

kappaleeseen merkittyyn pisteesee`Ån.

FIN

18 Ferm

Trek de beschermkap aan de knop omhoog

en controleer of de kap vrij beweegt en het

zaagblad of enig ander onderdeel niet raakt,

in alle hoeken en zaagdiepten.

b) Controleer de werking van de veer in de

beschermkap. Als de kap en de veer niet

correct functioneren, moeten zij vóór gebruik

worden onderhouden. De beschermkap kan

traag werken als gevolg van beschadigde

delen, rubber afzettingen of een opeenhoping

van vuil.

c) De beschermkap mag alleen voor speciale

doeleinden met de hand worden

teruggetrokken zoals vrije zaagsneden en

verstekzagen. Til de kap op aan de knop en

zo gauw het blad het materiaal raakt moet de

beschermkap worden losgelaten. Voor alle

andere doeleinden moet de kap automatisch

werken.

d) Zorg ervoor dat de beschermkap het blad

bedekt voordat de zaag op de vloer of de

werkbank wordt neergelegd. Een

onbeschermd draaiend blad zal de zaag

achteruit doen “lopen” en alles in het pad

zagen. Denk eraan dat het stopen van het

blad enige tijd duurt nadat de schakelaar is

losgelaten.

Voor het ingebruiknemen van de cirkelzaag

• Controleer het volgende:

• Komt de aansluitspanning van de motor

met de netspanning overeen;

• Zijn het netsnoer en de netstekker in

goede staat.

• Kijk of het zaagblad geen tanden mist en

scheuren of spleten vertoond. Dit zaagblad

dient onmiddellijk te worden vervangen;

• kijk of het zaagblad goed vast zit.

• Gebruik geen zaagbladen welke vervormd of

beschadigd zijn;

• Gebruik geen HSS bladen.

• Gebruik uitsluitend zaagbladen die voldoen

aan de opgegeven afmetingen en

omschrijving;

• Gebruik geen zaagbladen waarvan de romp

breder of de vertanding smaller is dan het

spouwmes.

• Stop het zaagblad nooit door uitoefening van

een zijwaartse kracht op dit zaagblad.

• Overtuig u zelf ervan dat de beweegbare

beschermkap vrij kan bewegen.

• Overtuig u zelf ervan of het mechanisme voor

het terugdrukken van de beschermkap naar

de gesloten positie goed werkt.

• Blokkeer de beweegbare beschermkap niet in

de open positie.

• Let bij het zagen van hout op noesten,

spijkers, scheuren en/of vuilaanslag. Het

zagen van dit hout kan tot een gevaarlijk

vastlopen leiden.

• Laat de cirkelzaag nooit onbewaakt achter.

• Gebruik de machine alleen voor het zagen

van hout.

Tijdens het gebruik van de machine

• Het werkstuk moet stevig vastgeklemd

worden.

• Houtresten en dergelijke, die zich in de

onmiddellijke omgeving van de zaag

bevinden, mogen niet met de hand worden

verwijderd. Wanneer houtresten beklemd

zitten tussen vaste en/of bewegende delen,

moet de machine worden gestopt en de

stekker uit het stopcontact worden getrokken

alvorens de houtresten te verwijderen.

• Zorg ervoor dat de cirkelzaag onbelast wordt

ingeschakeld (laat de cirkelzaag dus niet in

aanraking komen met het werkstuk wanneer

deze wordt ingeschakeld). De cirkelzaag moet

eerst zijn maximale toerental hebben bereikt.

• Zaag geen werkstukken die dikker zijn dan de

diepte van de zaag.

• Overtuig u zelf ervan dat wanneer u in houten

wanden of vloeren zaagt zich daarin geen

elektriciteitskabels of buizen voor gas en

water bevinden.

• Schakel de cirkelzaag eerst uit en wacht

totdat de cirkelzaag stil staat voordat u de

cirkelzaag van het werkstuk af beweegt en de

machine neerlegt.

De machine inmiddelijk uitzetten bij:

• Defecte netstekker, netsnoer of

snoerbeschadiging.

• Defecte schakelaar.

• Oververhitting van de machine

• Rook of stank van verschroeide isolatie.

Veiligheid voor de laser beamer

• Kijk nooit in de lichtstraal van de laser.

• Richt de lichtstraal van de laser niet op mens

of dier.

• Gebruik de lichtstraal van de laser niet op

sterk reflecterend materiaal. Gevaar voor

reflecterend licht.

• Laat reparaties aan de laser beamer alleen

door gekwalificeerd personeel / vakmensen

verrichten.

Ferm 19

• Steek geen harde voorwerpen in de laseroptiek.

• Reinig de laseroptiek met een zachte, droge

kwast.

Elektrische veiligheid

Neem bij het gebruik van elektrische machines

altijd de plaatselijk geldende

veiligheidsvoorschriften in acht in verband met

brandgevaar, gevaar voor elektrische schokken

en lichamelijk letsel. Lees behalve onderstaande

instructies ook de veiligheidsvoorschriften in het

apart bijgevoegde veiligheidskatern door. Bewaar

de instructies zorgvuldig!

Controleer altijd of uw netspanning

overeenkomt met de waarde op het

typeplaatje.

De machine is dubbel geïsoleerd; een

aardedraad is daarom niet nodig.

Bij vervanging van snoeren of stekkers

Wanneer het netsnoer beschadigd raakt, dan

dient het vervangen te worden door een speciaal

netsnoer dat verkrijgbaar is bij de fabrikant of de

customer service van de fabrikant. Gooi oude

snoeren of stekkers direct weg zodra ze door

nieuwe exemplaren zijn vervangen. Het is

gevaarlijk om de stekker van een los snoer in

een stopcontact te steken.

Bij gebruik van verlengsnoeren

Gebruik uitsluitend een goedgekeurd

verlengsnoer, dat geschikt is voor het vermogen

van de machine. De aders moeten een

doorsnede hebben van minimaal 1,5 mm2.

Wanneer het verlengsnoer op een haspel zit, rol

het snoer dan helemaal af.

3. MONTAGE EN AFSTELLING

Alvorens u de zaag gaat instellen, dient

u eerst te controleren, of de netstekker

uit het stopcontact is verwijderd.

Instellen van de zaaghoek

Fig. B

• Draai de hendel (1) voor het verstellen van de

zaaghoek los.

• Verdraai de zool in de juiste positie (0° - 45°).

De zaaghoek kunt u aflezen op de

gradenindicator (2).

Monteren van de parallel zaaggeleider

Fig. B

• Draai de knop (3) voor het verstellen van de

parallelgeleider los.

• Schuif de parallelgeleider in de daarvoor

bestemde uitsparing (4).

• Stel de juiste breedte in en draai knop (3)

weer vast.

Instellen van de zaagdiepte

Fig. C

• Draai de hendel (1) voor het instellen van de

zaagdiepte los.

• Beweeg de zool (2) naar beneden.

• De diepte van het zaagblad is af te lezen op

de boog die aan de bovenzijde van de zool

bevestigd is.

• Draai de hendel (1) weer vast als de juiste

diepte is ingesteld.

Verwisselen of schoonmaken van het

zaagblad

Fig. D

• Gebruik de spindelblokkeerknop (C3) om de

as vast te zetten.

• Draai vervolgens de zeskantbout (3) in het

midden van het zaagblad los m.b.v. de

pijpsleutel.

• Zet de beschermkap naar achteren en houd

deze vast met behulp van knop (1).

• Verwijder de bovenste flens en het zaagblad,

maak het zaagblad schoon of vervang het

door een nieuw zaagblad.

• Plaats het zaagblad weer op de juiste plaats.

Let er daarbij op dat de tanden van het

zaagblad dezelfde richting opwijzen als het

spouwmes (4).

• Laat de beschermkap weer voor het zaagblad

komen door knop (1) los te laten.

• Druk de spindelblokkeerknop (C3) in, plaats

de bovenste flens (5) en draai de zeskantbout

(3) vast.

Vernieuwen en vervangen van de koolborstels

Fig. E

• Demonteer de achterste beschermkap nr (1)

van het motorhuis door de twee

kruiskopschroeven los te draaien.

• Draai de schroef van de koolborstelhouder

los.

• Neem de koolborstelhouder uit de behuizing

en verwijder de oude koolborstel.

• Monteer de nieuwe koolborstel in de houder

en plaats de houder weer in de behuizing.

54 Ferm

d) Varmista aina, että alasuojus peittää terän,

ennenkuin lasket sahan alas penkille tai

lattialle. Suojaamaton, vapaasti pyörivä terä

saa sahan liikkumaan taaksepäin, leikaten

kaikkea sen tielle osuvaa. Ole tietoinen ajasta,

jonka terän kestää pysähtyä kun se on

kytketty pois päältä.

Ennen pyörösahan käytöönottoa

• Kiinnitä huomiota seuraaviin asioihin.

• Tarkista, sopivatko moottorin ja verkon

jännite yhteen.

• Tarkista, että johto ja pistoke ovat hyvässä

kunnossa.

• Tarkista, että terässä ei ole halkeamia ja

että terästä ei puutu hampaita. Vialliset

terät on vaihdettava välittömästi.

• Tarkista terän kiinnitys.

• Älä käytä epämuodostuneita tai vioittuneita

teriä.

• Älä käytä HSS-teriä.

• Käytä vain teriä, jotka mitoiltaan ja

ominaisuuksiltaan vastaavat tässä ilmoitettuja

arvoja.

• Älä käytä terää, jonka paksuus ylittää

rakoveitsen paksuuden, tai jonka hammastus

on rakoveistä kapeampi.

• Älä koskaan pysäytä pyörivää terää

työntämällä sitä sivusuunnassa jotakin vasten.

• Varmista, että teräsuojus ei ole jumiutunut.

Tarkista myös, palaako suojus suljettuun

asentoon.

• Älä lukitse liikkuvaa suojusta siten, että se jää

auki.

• Varo puuta sahatessasi oksia, nauloja,

halkeamia ja/tai likaa. Terä voi jumiutua niihin.

• Älä koskaan jätä pyörösahaa ilman valvontaa.

• Käytä pyörösahaa vain puun sahaamiseen.

Koneen käytön aikana

• Kiinnitä sahattava puukappale tukevasti kiinni.

• Älä poista lastuja tms. käsin terän läheltä. Jos

koneen kiinteisiin ja/tai liikkuviin osiin on

jumiutunut lastuja, kone on ensin

sammutettava ja pistoke vedettävä

pistorasiasta ennen lastujen poistamista.

• Anna sahalle aikaa saavuttaa

huippukierroksensa, ennen kuin aloitat

sahaamisen.

• Älä yritä sahata puuta, jonka paksuus ylittää

sahaussyvyyden.

• Varo sähkö- tai vesijohtoja, jos sahaat seinää

tai lattiaa.

• Sammuta kone sahauksen jälkeen ja odota

kunnes terä on pysähtynyt, ennen kuin kosket

sahattuun kappaleseen ja ennen kuin asetat

koneen pöydälle tai maahan.

Pysäytä kone välittömästi jos:

• Pistoke tai johto on viallinen.

• Kytkin on viallinen.

• Kone on ylikuumentunut.

• Savua tai käryä erittyy.

Laserosoittimen turvallisuusvihjeitä

• Älä koskaan katso laserin kirkkaaseen

säteeseen.

• Älä osoita laserin kirkasta sädettä ihmiseen tai

eläimeen.

• Älä osoita laserin kirkasta sädettä

voimakkaasti heijastavaan pintaan.

Heijastunut valo on vaarallista.

• Laserosoittimen saa korjata vain pätevä

huoltoteknikko.

• Älä lisää laseroptiikkaan mitään esineitä.

• Puhdista laseroptiikka pehmeällä kuivalla

harjalla.

Sähköturvallisuus

Sähkölaitteita käytettäessä on aina noudatettava

paikallisia turvamääräyksiä tulipalon,

sähköiskujen ja loukkaantumisten välttämiseksi.

Lue alla olevat ohjeet ja erilliset turvaohjeet

huolellisesti. Säilytä nämä ohjeet!

Tarkista aina, ovatko verkkojännite ja

koneen tyyppikilvessä ilmoitettu jännite

yhteen sopivia.

Koneessa on kaksinkertainen: n

mukaan; maadoitusjohto ei ole

tarpeellinen.

Johtojen ja pistotulppien vaihtaminen

Jos verkkojohto vahingoittuu, se on vaihdettava.

Uusia, oikeanlaisia johtoja saa valmistajalta tai

sen huoltopalvelusta. Hävitä vanhat johdot ja

pistotulpat heti kun ne on vaihdettu uusiin.

Irrallisen pistotulpan tai johdon kytkeminen

pistorasiaan on vaarallista.

Jatkojohtojen käyttö

Käytä vain virallisesti hyväksyttyjä jatkojohtoja

koneen teho huomioon ottaen. Johdon ytimien on

oltava vähintään 1,5 mm2. Käytettäessä

johtokelaa koko jatkojohto on vedettävä kelalta.

FIN

Ferm 53

Kontakti varattuun johtoon saattaa varata

myös sähkötyökalun paljaat metallipinnat ja

aiheuttaa sähköiskun käyttäjälle.

f) Työstettäessä käytä aina työstöaitaa tai

oikolautaa ohjaimena. Tämä parantaa

sahauksen tarkuutta ja vähentää terän

juuttumisen mahdollisuutta.

g) Käytä aina teriä, joissa on oikean kokoiset ja

muotoiset kiinnitysreiät (vinoneliö tai pyöreä).

Terät, jotka eivät vastaa sahan kiinnitysosia,

toimivat epäkeskisesti, aiheuttaen hallinnan

menetyksen.

h) Älä koskaan käytä vaurioituneita tai vääriä

terän välirenkaita tai pulttia. Terän välirenkaat

ja pultti on erityisesti suunniteltu sahaasi

varten parhaan mahdollisen toiminnan ja

käyttöturvallisuuden takaamiseksi.

Takaiskun syyt ja käyttäjän toimet sen

estämiseksi

• Takaisku on äkillinen reaktio puristuneeseen,

juuttuneeseen tai väärin kohdistettuun sahan-

terään, jolloin hallitsematon saha nousee ylös

ja ulos työkappaleesta kohti käyttäjää;

• Kun terä on puristuksissa tai kiinnittyy tiukasti

uran sulkeutuessa, terä pysähtyy ja moottorin

reaktio työntää yksikön äkillisesti takaisin kohti

käyttäjää;

• Jos terä vääntyy tai kohdistuu väärin

sahauksessa, terän takareunan hampaat

saattavat leikkautua kiinni puun yläpintaan,

aiheuttaen terän kiipeämisen ulos urasta ja

hyppäämisen takaisin kohti käyttäjää.

Takaisku aiheutuu sahan väärinkäytöstä ja/tai

väärästä käyttömenetelmästä tai –olosuhteista, ja

se voidaan välttää noudattamalla allamainittuja

oikeita varotoimia.

a) Pidä saha tukevassa otteessa molemmin

käsin ja aseta käsivartesi vastustamaan

takaiskun voimaa. Sijoita vartalosi terän

jommalle kummalle sivulle mutta ei linjaan

terän kanssa. Takaisku saattaa saada terän

hyppäämään taaksepäin mutta käyttäjä voi

hallita takaiskun voimaa, mikäli oikeita

varotoimia noudatetaan.

b) Kun terä juuttuu tai kun keskeytät sahaamisen

mistä syystä tahansa, päästä liipaisimesta ja

pidä sahaa liikkumatta materiaalissa, kunnes

terä pysähtyy kokonaan. Älä koskaan yritä

poistaa sahaa työstä tai vedä sahaa

taaksepäin kun terä on liikkeessä tai takaisku

saattaa tapahtua.

Selvitä terän juuttumisen syy ja ryhdy

korjaaviin toimiin estääksesi sen.

c) Kun käynnistät sahan uudelleen

työkappaleessa, keskitä sahanterä urassa ja

tarkista, että terän hampaat eivät ole kiinni

materiaalissa. Jos terä on juuttunut, se

saattaa liikkua tai iskeä takaisin

työkappaleesta, kun saha käynnistetään

uudelleen.

d) Tue suuret levyt minimoidaksesi terän

puristumisen ja takaiskut. Suuret levyt

saattavat painua oman painonsa alla. Tukia

tulee asettaa levyn alle molemmin puolin,

lähellä sahauslinjaa ja lähelle levyn reunaa.

e) Älä käytä tylsiä tai vaurioituneita teriä.

Teroittamattomat tai väärin teroitetut terät

tuottavat kapean uran, joka aiheuttaa liiallista

kitkaa, terän juuttumista ja takaiskuja.

f) Terän syvyyden ja viisteen säädön lukitsimien

tulee olla tiukkoja ja lukossa ennen

sahaamisen aloittamista. Terän säätöjen

muuttuminen sahaamisen aikana saattaa

aiheuttaa juuttumista ja takaiskuja.

g) Noudata erityistä varovaisuutta kun teet

“työntösahauksen” olemassaolevaan seinään

tai muihin sokkoalueisiin. Esiintyöntyvä terä

saattaa leikata esineitä, jotka voivat aiheuttaa

takaiskun.

Turvaohjeet, alasuojus

a) Tarkista alasuojuksen oikea sulkeutuminen

ennen jokaista käyttöä. Älä käytä sahaa,

mikäli alasuojus ei liiku vapaasti ja sulkeudu

välittömästi. Älä koskaan purista tai sido

alasuojusta auki-asentoon. Jos saha putoaa

vahingossa, alasuojus saattaa vääntyä. Nosta

alasuojus sisään vedettävän kahvan avulla ja

varmista, että se liikkuu vapaasti eikä kosketa

terää tai muita osia kaikissa sahauskulmissa

ja -syvyyksissä.

b) Tarkista alasuojuksen jousen toimivuus. Jos

suojus ja jousi eivät toimi kunnolla, ne tulee

huoltaa ennen käyttöä. Alasuojus saattaa

toimia hitaasti vioittuneiden osien, tahmeiden

jäämien tai kerääntyneiden roskien vuoksi.

c) Alasuojus tulee vetää alas manuaalisesti

ainoastaan erikoissahausta, kuten

“työntösahausta” ja “yhdistelmäsahausta”

varten." Nosta alasuojus vetämällä kahvasta

ja heti kun terä leikkaa materiaaliin, alasuojus

tulee päästää alas. Kaikissa muissa

sahauksissa alasuojuksen pitäisi toimia

automaattisesti.

FIN

20 Ferm

• Schroef de koolborstelhouder weer vast.

• Vervang de beide koolborstels

gelijktijdig/gebruik nooit oude en nieuwe

borstels door elkaar.

• Monteer de achterste beschermkap nr (1) van

het motorhuis.

Na veelvuldig gebruik kunnen de

koolborstels versleten zijn. Een

regelmatige controle, om de 30

bedrijfsuren, is daarom noodzakelijk.

Zijn de koolborstels korter dan 4 mm

dan dienen ze vervangen te worden

door nieuwe.

4. BEDIENING

Bij gebruik van de cirkelzaag wordt het

dragen van gehoorbescherming

aangeraden.

Aan-/Uitschakelen

Fig. E

• Druk knop (B) in met de duim van uw

rechterhand en houd deze ingedrukt.

• Druk vervolgens knop (A) in. De cirkelzaag

zal nu gaan draaien.

• Door knop (A) los te laten stop de cirkelzaag.

Ingebruikname

• Klem het werkstuk vast zodat u beide handen

vrij hebt om de cirkelzaag vast te houden en

te bedienen.

• Schakel de cirkelzaag in en plaats de

zaagbodem op het werkstuk.

• Beweeg langzaam naar de vooraf

afgetekende zaaglijn en druk de cirkelzaag

langzaam vooruit.

• Druk de zaagbodem stevig tegen het

werkstuk.

Laat de cirkelzaag het werk doen! Druk

daarom niet te hard tegen de

cirkelzaagmachine.

Laser beamer

Laser beamer in bedrijf

De richtstraal van de laser beamer

vergemakkelijkt het maken van rechte

zaagsneden:

a) langs een afgetekende lijn

b) door op een gemarkeerd vast punt op het

werkstuk te richten

Het bereik van de laserstraal bedraagt,

afhankelijk van het licht van de omgeving circa

65 cm.

Batterijen vervangen

• Houd de cirkelzaag recht voor u. Trek het

kapje op de laser beamer naar u toe en breng

het dan omhoog. Vervang de batterijen door

nieuwe. U hebt 2 x 1,5V batterijen

“Micro/AAA” nodig.

• Gooi oude/lege batterijen nooit bij het huisvuil

maar deponeer deze in de daarvoor

bestemde verzamelbakken of chemobox.

• Let tijdens het plaatsen op de juiste polen +/-

zoals in de afbeelding in het batterijvakje.

• Breng het kapje weer naar beneden, trek het

naar u toe, duw het tegen de

zaagbeschermkap en laat het rustig

terugschieten in de gesloten positie.

• Controleer of de laser beamer goed gesloten

is door het kapje voorzichtig recht omhoog

open te trekken. Gaat het kapje weer open,

herhaal dan de sluitingsprocedure, totdat het

kapje goed gesloten is.

Afstellen van de laserstraal

• Door transport of veelvuldig gebruik kan de

nauwkeurigheid van de laserstraal beïnvloed

worden.

• De laserstraal is zelf weer eenvoudig af te

stellen.

• Zet het zaagblad van de cirkelzaag tegen een

zuiver rechte plank of lat.

• Schakel de laser in.

• Controleer of de laserstraal parallel lang de

rand van de plank of lat loopt.

• Indien er een afwijking in de laser straal zit

gaat men als volgt te werk.

• Draai de twee schroeven aan de voorzijde

van de laser een aantal slagen los.

• Zet de cirkelzaag met het zaagblad tegen een

zuiver rechte plank of lat.

• Corrigeer de laser zodat deze loodrecht langs

de rand van de lat loopt.

• Draai de twee schroeven weer vast.

This manual suits for next models

Table of contents

Popular Saw manuals by other brands

Haussmann

Haussmann X-pert JT2503RN instruction manual

Parkside

Parkside PDKS 120 - MANUAL 3 Operation and safety notes

Bosch

Bosch Professional GTS 18V-216 Original instructions

Dremel

Dremel DSM20 Original instructions

Black & Decker

Black & Decker 381341-01 instruction manual

Urrea

Urrea SS950 User manual and warranty

Makita

Makita SP6000 instruction manual

Ryobi

Ryobi ERS800K Owner's operating manual

Spartan Equipment

Spartan Equipment Tree Saw Owner's/operator's manual

Makita

Makita LS1216 instruction manual

HOLZMANN MASCHINEN

HOLZMANN MASCHINEN KAP 255XJL user manual

Hilti

Hilti DS TS20-E operating instructions

Metabo

Metabo SSEP 18 LTX BL MVT instructions

PEUGEOT

PEUGEOT EnergyBand-80WM Original manual translation

Bosch

Bosch GCM 350-254 Original instructions

CTD

CTD D45AX INSTRUCTION BULLETIN & MAINTENANCE MANUAL

DACE

DACE PICO-200 manual

Omcan

Omcan BS-BR-3150-SS instruction manual

Ferm CSM1026 User manual

Popular Saw manuals by other brands
