Fermax DUOX Video Direct Outdoor Panel Owner's manual

Placa Direct Video DUOX
DUOXVideoDirectOutdoorPanel
Platine Direct Video DUOX
DUOXVideoDirectTürstation
Placa Direct Video DUOX
MANUALDEINSTALADORYPROGRAMACIÓN
PROGRAMMING&INSTALLER’SMANUAL
MANUELD’INSTALLATIONETPROGRAMATION
INSTALLATIONSUNDPROGRAMMIERANLEITUNG
MANUALDOINSTALADOREPROGRAMAÇÃO

Pag 2
Cod. 970052 V04_17
«PLACASDIRECTVIDEODUOX»
«DUOX VIDEO DIRECT PANELS»
«PLATINES DIRECT VIDEO DUOX»
«DUOXVIDEODIRECT TÜRSTATIONEN»
«PLACASDIRECT VIDEODUOX»

Pag 3
¡ENHORABUENAPORDISPONERDEUNPRODUCTODECALIDAD!
FermaxElectrónica desarrollay fabricaequipos deprestigioque cumplenlos másaltos estándares
de diseño y tecnología.
Su monitor de videoportero FERMAX le permitirá comunicarse con la placa de calle, ver la
persona que le está llamando y abrirle la puerta de entrada si así lo desea.
Esperamos disfrute de sus funcionalidades.
www.fermax.com
CONGRATULATIONSONPURCHASINGTHISQUALITYPRODUCT!
Fermax Electronics develops and manufactures reputable equipment which fulfils the highest
design and technology standards.
Your FERMAX video door entry system allows you to communicate with the entry panel, to see
who is calling and to open the door if you wish.
We hope you enjoy its range of functions.
www.fermax.com
FÉLICITATIONS!VOUSVENEZD’ACQUÉRIRUNVÉRITABLEPRODUITDEQUALITÉ!
Fermax Electrónica développe et fabrique des équipements de prestige qui répondent aux normes
de design et technologie les plus développées.
Votremoniteur pourportier vidéoFERMAX vouspermettra decommuniquer avecla platinede rue,
de voir la personne qui vous appelle et d’ouvrir la porte d’entrée si vous le souhaitez.
Nous espérons que vous profiterez pleinement de toutes ses fonctions.
www.fermax.com
WIRGRATULIERENIHNENZUMKAUFDIESESQUALITÄTSPRODUKTS!
Fermax Electrónica entwickelt und fabriziert hochwertige Anlagen, die den höchsten Technologie-
und Designstandards entsprechen.
Der Monitor der Videotürsprechanlage von FERMAX ermöglicht Ihnen eine Sprechverbindung mit
der Türstation herzustellen, die Person, mit der Sie sprechen auf dem Bildschirm zu betrachten
und bei Bedarf die Tür zu öffnen.
Überzeugende Funktionalität für Ihr Eigenheim!
www.fermax.com
PARABÉNSPORDISPORDEUMPRODUTODEQUALIDADE!
Fermax Electrónica desenvolve e fabrica equipas de prestígio que cumprem com os mais altos
estándars de desenho e tecnologia.
O seu monitor de vídeo-porteiro FERMAX lhe permitirá comunicar-se com a placa da rua, ver a
pessoa que lhe está a chamar e abrir-lhe a porta de entrada se assim o deseja.
Esperamos que aproveites as suas funcionalidades.
www.fermax.com

Pag 4

Pag 5
INDICE - INDEX - SOMMAIRE - INHALT - INDICE
SECTION I - INSTALLER’S MANUAL 7
Power Supply installation 8
Outdoor Panel installation 8
Paneladjustment 10
Internal wiring 21
Technical Features 22
Wiring diagrams 25
SECTION II - PROGRAMMING MANUAL 53
DUOXAmplifier Calling codes 54
Calling a house from the Direct Panel 54
Opening the door with a code 54
Configuring the Direct Panel 56
- Configuring the different Parameters 57
- Focusing the camera 57
- Resetting the programming access code (if the previous one is forgotten) 58
- Changing the opening code (if already enabled) 58
- Configuring the street panel for BUTTONS connected to a keypad 58
SECTION I : MANUEL D’INSTALLATION 7
Installationde l’alimentation 8
Installation de la platine de rue 8
Réglages de la platine 10
Précâblage 19
Caractéristiques techniques 20
Schéma de câblage 25
SECCION I - MANUAL DEL INSTALADOR 7
Instalación del Alimentador 8
Instalación de la placa de calle 8
Ajustes de la placa 10
Precableado 21
Características Técnicas 22
Esquemas de cableado 25
SECCION II - MANUAL DE PROGRAMACIÓN 45
Códigos de Llamada en elAmplificador DUOX 46
Llamada a la vivienda desde Placa Direct 46
Apertura de puerta mediante código 47
Configuración de la Placa Direct 48
- Configuración de los diferentes Parámetros 49
- Enfoque de la cámara 49
- Reponer el código de acceso a programación (en caso de olvido del anterior) 50
- Cambio del código de apertura (estando ya habilitado) 50
- Configuración de la placa de calle de PULSADORES conectando un teclado 50

Pag 6
SECTION II : MANUEL DE PROGRAMMATION 61
Codes d’appel sur l’amplificateur DUOX 62
Appel à destination du logement depuis la platine Direct 62
Ouverture des portes par code 63
Configuration de la platine Direct 64
- Configuration des différents paramètres 65
- Focalisation de la caméra 65
- Réattribuer le code d'accès au mode programmation (en cas d'oubli du précédent) 66
- Modification du code d'ouverture (déjà activé) 66
- Configuration de la platine de rue à BOUTONS-POUSSOIRS à l'aide d'un clavier 66
TEIL I – INSTALLATIONSANLEITUNG 7
Installation des Netzgeräts 8
Installation der Türstation 8
Konfiguration und Einstellungen der Türstation 10
Verkabelung 21
Technische Eigenschaften 22
Verkabelungsschema 25
TEIL II - PROGRAMMIERANLEITUNG 69
Rufkodes im DUOX-Verstärker 70
Anruf an Wohnungssprechstelle über Direct-Türstation 70
Türöffnung mittels Kode 71
Konfigurierung der Direct-Türstation 72
- Konfiguration der verschiedenen Parameter 73
- Ausrichtung der Kamera 73
- Programmierkode wiederherstellen (falls der aktuelle Kode nicht mehr bekannt ist)) 74
- Änderung des Türöffnungskodes (falls bereits aktiviert) 74
- Konfiguration der Türstation mit TASTEMODULEN, durch Anschließen einer Tastatur74
SECÇÃO I - MANUAL DO INSTALADOR 7
Instalação do transformador 8
Instalação da Placa de Rua 8
Ajustes da placa 10
Pre-cablegem 21
Características Técnicas 22
Esquemas cablagem 25
SECÇÃO II - MANUAL DE PROGRAMAÇÃO 77
Códigos de chamada no amplificador DUOX 78
Chamada à habitação desde a Placa Direct 78
Abertura da porta por meio de código 79
Configuração da Placa Direct 80
- Configuração dos diferentes Parâmetros 81
- Focagem da câmara 81
- Repor o código de acesso à programação (em caso de esquecimento do anterior) 82
- Alteração do código de abertura (estando já ativado) 82
- Configuração da placa de rua de BOTÕES ligando um teclado 82

Pag 7
SecciónI-ManualdelInstalador
SectionI- Installer’sManual
SectionI-Manueld’installation
TeilI-Installationsanleitung
SecçãoI-Manualdoinstalador

Pag 8
1.70m
5.57 feet
1
34
2
Instalación en carril DIN - DIN rail Installation
Installation sur rail DIN - DIN-Schiene Installation
Instalação em carril DIN
Fijación con tornillos
Fixing with screws
Fixation au moyen de vis
Befestigung mit Schrauben
Fixação com parafusos
+18V 1.5A
50-60 Hz. 50VA MAX.
12V 1A
FUENTE ALIMENTACION
KIT DIGITAL
MADE IN SPAIN
Desmontaje - Disassembly
Démontage - Ausbau
Desmontagem
INSTALACIÓNDEL ALIMENTADOR POWER SUPPLY INSTALLATION
INSTALLATIONDEL’ALIMENTATION INSTALLATIONDES NETZGERÄTS
INSTALAÇÃODOTRANSFORMADOR
Montaje - Assembly
Montage - Einbau
Montagem
INSTALACIÓN PLACADE CALLE OUTDOOR PANEL INSTALLATION
INSTALLATIONDE LAPLATINEDERUE INSTALLATION DERTÜRSTATIONS
INSTALAÇÃODAPLACADERUA

Pag 9

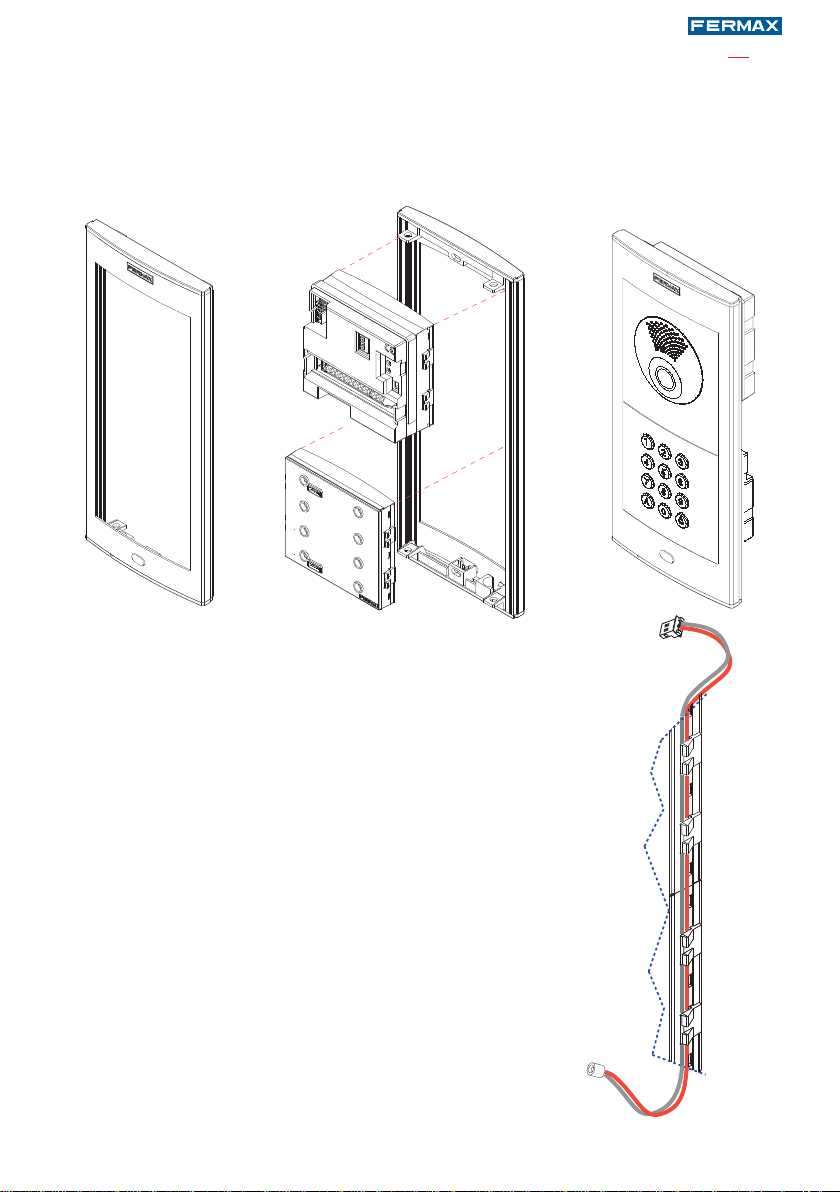

INSTALACIÓN MÓDULOSAMPLIFICADORYTECLADO SKYLINE
AMPLIFIERANDKEYPADSKYLINEMODULES INSTALLATION
INSTALLATIONMODULESSKYLINEAMPLIFICATEURETCLAVIER
INSTALLATIONDERSKYLINE-VERSTÄRKERMODULE UNDDERTASTATUR
INSTALAÇÃODOS MÓDULOSSKYLINEAMPLIFICADORETECLADO
NOTA: No colocar el cable del micrófono insertado a lo largo del perfil
de la placa. Aconsejamos ubicarlo en los clipajes de los módulos. Ver
detalle.
NOTE: Do not place the microphone´s cable along the panel´s profile.
We suggest placing them on the modules´ clips. See image.
REMARQUE : ne pas placer le fil du microphone inséré le long du profil
de la platine. Il est recommandé de le placer dans les clips des modules.
Voir les détails.
HINWEIS: Das Kabel des integrierten Mikrofons nicht seitlich der
Türstation durchführen. Wir empfehlen, das Kabel unter den
Kunststoffclips des Moduls durchzuführen. Siehe Einzelheiten auf
Abbildung.
NOTA: Não colocar o cabo do microfone integrado ao longo do perfil da
placa. Aconselhamos a sua localização nas fixações dos módulos.
Ver o pormenor.
MIC

Pag 10
A)
CN1Conexión pulsadores modulares, teclado, display.
Connection modular buttons, keypad, display.
Connexion boutons-poussoirs modulaires, clavier, affichage.
Anschluss Tastenmodule, Tastatur, Display.
Ligação dos botões modulares, teclado, display.
ON
D
A
C
E
F
DL1
CN9 TAMPER
CN1 PACK EXTENSION
ALIMENTACION
POWER SUPPLY
18 Vdc
-+
JP1
JP2
-
S
S
C
NCNO
+
GND
CT
CN2
ADAPTOR
LINE
LEDS
JP2
JP1
COFF
OFF
ON
PL
Nº
S
K
EG
Nº
TYPE
K
VIDEO
DUOX
AMPLIFIER
AMPLIFICADOR
+2
1
C
NC
NO
EXIT
MIC
AUDIO
LANGUAGE
IDIOMA
ONE
US
CN3
TO
ONE
VERSION :
18Vdc
SW1
CN9
CN1
SW1 PROG
H)
E)
I)
J)
A)B)
D)
M)
F)
G)
K)
L)
C)
AJUSTES DELA PLACA
PANEL ADJUSTMENT
RÉGLAGESDELAPLATINE
EINSTELLUNGENDERTÜRSTATION
AJUSTESDAPLACA
C)
Led de Modo:
· Intermitente lento (1 parpadeo / 1 seg): Programación Inversa o Secuencial. Ver
Manual Avanzado de Programación DUOX VIDEO cod. 970053.
· Apagado: reposo.
CN9Conexión Tamper mediante conector stocko macho paso 2mm
Tamper Connection via 2mm male Stocko connector
Connexion Tamper à l’aide du connecteur stocko mâle pas 2 mm
Anschluss Tamper mittels männlichem 2 mm Stocko-Stecker
Ligação de Tamper com conector Stocko macho, passo 2mm
Mode Led:
· Slow flash (1 blink / 1 sec): Inverse or Sequential Programming. See VIDEO DUOX
Advanced Programming Manual cod. 970053.
·Off:Standby.
DL1
B)

Pag 11
Placa MÁSTER:
· La programación de los terminales de vivienda se realiza siempre desde la placa
activada como MÁSTER.
· En cualquier instalación sólo puede haber una placa MÁSTER a la vez, ya sea una
instalación de un sólo bloque o de varios, ya esté configurada como placa de sub-
bloque, de bloque o entrada general.
· Una placa de calle se configura como MÁSTER mediante el pulsador SW1 del
amplificador. Si se pulsa el botón SW1 3 veces consecutivas rápidas se activará la
placa como MÁSTER y se oirá un tono de confirmación (bip-bip), transcurridos 2
segundos. También se puede configurar mediante un código por teclado, ver Sec-
ción II.
· Cuando se selecciona una placa como MÁSTER, ésta avisa al resto de la situación
y si hubiera anteriormente una así configurada, dejará de serlo automáticamente.
· En caso de haber varios bloques en una instalación será recomendable utilizar la
placa de la entrada general como MÁSTER ya que permite programar todos los
teléfonos de ésta.
· Es recomendable una vez terminada la configuración de los terminales desactivar la
placa MÁSTER para evitar reprogramaciones de terminales accidentales.
· La placa se desactiva del modo máster siguiendo el mismo procedimiento de
activación: 3 pulsaciones seguidas rápidas del botón SW1. Se oirá un tono de
desactivación (bop), transcurridos 2 segundos. También se puede desactivar me-
diante un código por teclado, ver Sección II.
D)
Configuración - Programación del Amplificador
El amplificador DUOX se puede configurar para permitir un funcionamiento como
placa de entrada general, entrada de bloque o entrada de sub-bloque.
· El sistema DUOX emplea direcciones de terminal de vivienda de 6 dígitos.
· Los dígitos del código de llamada se organizan de la siguiente manera: BBSSNN:
- BB: indica el número de Bloque, (de 00 a 99).
- SS: indica el número de sub-bloque, (de 00 a 99).
- NN: indica el número de vivienda del sub-bloque, (de 00 a 99).
DEL de mode :
· Clignotement lent (1 clignotement / 1 s) : programmation inverse ou séquentielle. Voir
Manuel avancé de programmation DUOX VIDEO code 970053.
· Éteint : en veille.
LED-Modusanzeige:
· Langsames Blinken (1-maliges Blinken/1 Sek.): Inverse oder sequenzielle
Programmierung Siehe Handbuch für Fortgeschrittene VIDEO DUOX-
Programmierung, Kode 970053.
· Aus: Bereitschaftsmodus.
LED de Modo:
· Intermitente lento (1 intermitência / 1 seg): Programação Inversa ou Sequencial.Ver
o Manual de Programação Avançada DUOX VIDEO, cód. 970053.
· Apagado: repouso.

Pag 12
No es necesario segregar la instalación según esta jerarquía ya que el sistema se
adapta a las necesidades de la instalación.
NOTAIMPORTANTE:
Programación de parámetros por el instalador.
Para programar - modificar dichos parámetros ver «Seccion II: Manual de Programa-
ción», (al final de este manual).
MASTER Panel:
· Apartment terminals programming are always done from the panel activated as MAS-
TER.
· Any installation can only have one MASTER panel at a time, whether a single or
multiple block installation, once configured as a sub-block, block or general entrance.
· A street panel is configured as a MASTER via the SW1 amplifier button. If the SW1
button is pressed 3 times quickly, it is activated as a MASTER panel and a confirmation
tone sounds (beep-beep), after 2 seconds. You can also configure it via a code on the
keypad, see Section II.
· When a panel is selected as MASTER, it notifies the rest of the situation and if another
was previously configured, it would automatically stop being so.
· If there are various blocks in an installation, we recommend using the general entrance
panel as MASTER since it allows you to program all of its telephones.
· Once having completed the terminal´s configuration, we recommend deactivating the
MASTER panel to avoid accidentally reprogramming terminals.
· The panel deactivates itself from master mode following the same activation
procedure: 3 quick presses of the SW1 button. A deactivation tone sounds (bop), after
2 seconds. You can also deactivate it via a code on the keypad, see Section II.
The DUOX amplifier can be configured to allow for the operation as a general
entrance, block entrance or sub-block entrance.
· The DUOX system uses 6 digit house terminal addresses.
· These call code digits are organised as follows: BBSSNN:
- BB: indicates the Block number, (from 00 to 99).
- SS: indicates the sub-Block number, (from 00 to 99).
- NN: indicates the sub-Block house number, (from 00 to 99).
You do not have to segregate the installation according to this hierarchy since the
system adapts to the installation´s needs.
IMPORTANTNOTE:
Programming the installer´s parameters.
To program or change these parameters see «Section II: Programming Manual», (at
the end of this manual).
Configuration - Programming the Amplifier

Pag 13
L’amplificateur DUOX peut être configuré en vue de permettre un fonctionnement en
tant que platine d’entrée générale, d’entrée à un bâtiment ou d’entrée à un sous-
bâtiment.
· Le système DUOX utilise, pour le terminal du logement, des adresses à 6 chiffres.
· Les chiffres du code d’appel sont organisés comme suit : BBSSNN :
- BB : indique le numéro du bâtiment (de 00 à 99).
- SS : indique le numéro du sous-bâtiment (de 00 à 99).
- NN : indique le numéro du logement du sous-bâtiment (de 00 à 99).
Il n’est pas utile de séparer l’installation en fonction de cette hiérarchie étant donné
que le système s’adapte aux besoins de l’installation.
REMARQUEIMPORTANTE :
Programmation des paramètres par l’installateur.
Pour la programmation, modifier ces paramètres (voir « Rubrique II : manuel de
programmation » (à la fin de ce manuel).
Configuration - Programmation de l’amplificateur
Platine MASTER :
· La programmationdes terminaux du logement se fait toujours à partir de la platine
activée en tant que MASTER.
· Quelle que soit l’installation (un seul bâtiment ou plusieurs), il ne peut y avoir qu’une
seule platine MASTER à la fois, qu’elle soit configurée comme platine de sous-
bâtiment, de bâtiment ou d’entrée générale.
· Une platine de rue est configurée en tant que platine MASTER viale bouton-poussoir
SW1 de l’amplificateur. Si l’on appuie sur le bouton SW1 rapidement 3 fois de suite,
on active la platine en tant que platine MASTER et une tonalité de confirmation (bip-
bip) est émise au bout de 2 secondes. La configuration peut également être réalisée
à l’aide d’un code sur clavier (voir rubrique II).
· Lorsqu’une platine est sélectionnée comme platine MASTER, cette dernière informe
les autres de la situation et, au cas où il y en aurait déjà une de configurée de la sorte,
elle arrêterait de l’être automatiquement.
· S’il y a plusieurs bâtiments sur une installation, il est recommandé d’utiliser la
platine de l’entrée générale en tant que MASTER car elle permet de programmer tous
les postes de cette dernière.
· Une fois la configuration des terminaux achevée, il est conseillé de désactiver la
platine MASTER en vue d’éviter les reprogrammations accidentelles des terminaux.
· La platine est désactivée du mode master en suivant le même mode d’activation :
3 pressions consécutives et rapides sur le bouton SW1. Une tonalité de désactivation
sera émise (bop) au bout de 2 secondes. La désactivation peut également être
réalisée à l'aide d'un code sur clavier (voir rubrique II).
MASTER-Türstation:
· Die Programmierung der Wohnungssprechstellen erfolgt immer über die Türstation,
die als MASTER-Türstation aktiviert wurde.

Pag 14
Der DUOX-Verstärker kann so konfiguriert werden, dass er als Haupt-, Block- oder
Nebenblockeingang eingesetzt werden kann.
· Das DUOX-System verwendet sechsstellige Sprechstellen-Adressen.
· Die Stellen des Rufkodes setzen sich wie folgt zusammen: BBSSNN:
- BB: gibt die Block-Nr. an (zw. 00 und 99).
- SS: gibt die Nebenblock-Nr. an (zw. 00 und 99).
- NN: gibt die Wohnungs-Nr. des Nebenblocks an (zw. 00 und 99).
Es ist nicht notwendig, die Anlage gemäß dieser Hierarchie zu trennen, da das
System sich problemlos an die Anforderungen der Anlage anpasst.
WICHTIGERHINWEIS:
Parameterprogrammierung durch den Installateur
Zur Programmierung sind folgende Parameter zu ändern, siehe «TEIL II:
Programmieranleitung», (am Ende dieser Anleitung).
Konfiguration - Verstärkerprogrammierung
Placa MASTER:
· A programação dos terminais de habitação realiza-se sempre a partir da botoneira
ativada como MASTER.
· Em qualquer instalação só pode haver uma placa MASTER de cada vez, quer seja
uma instalação com um único bloco ou vários, quer esteja configurada como placa
de subbloco, de bloco ou de entrada geral.
· Uma placa de rua é configurada como MASTER por meio do botão SW1 do amplifi-
cador. Premindo o botão SW1 rapidamente 3 vezes consecutivas, a placa será ativada
como MASTER, ouvindo-se um som de confirmação (bip-bip), passados 2 segun-
dos. Também pode ser configurada com o teclado mediante um código, ver a Secção
II.
· JedeAnlage kann gleichzeitig nur über eine MASTER-Türstation verfügen, unabhängig
davon, ob es sich um eine Anlage für einen einzelnen Block oder um eine Anlage von
mehreren Blocks handelt, und unabhängig davon, ob diese als Blocknebeneingang,
Blockeingang oder Haupteingang konfiguriert wurde.
· Eine Türstation wird mittels SW1-Tasters des Verstärkers als Master-Türstation
konfiguriert. Durch schnelles dreimaliges Drücken des SW1-Tasters wird die
Türstation als MASTER-Türstation aktiviert. Nach 2 Sekunden gibt das System einen
Signalton zur Bestätigung aus (bip-bip). Die Programmierung kann auch über einen
Tastaturkode erfolgen, siehe TEIL II.
· Wenn eine Türstation als MASTER-Türstation aktiviert wird, erfolgt eine Mitteilung an
alle anderen Türstationen und eventuell vorhandene MASTER-Türstationen werden
automatisch deaktiviert.
· Falls eine Anlage aus mehreren Blocks besteht, wird empfohlen, die Türstation am
Haupteingang als MASTER-Türstation einzusetzen, da über diese sämtliche
Wohnungssprechstellen programmiert werden können.
· Nach erfolgter Konfigurierung der Sprechstellen wird empfohlen, die MASTER-
Türstation zu deaktivieren, um ungewollte Umprogrammierungen zu vermeiden.
· Die Deaktivierung des Master-Modus derTürstation erfolgt gleich wie dieAktivierung:
dreimaliges schnelles Drücken des SW1-Tasters. Nach 2 Sekunden hört man ein
Signal der Deaktivierung (bop). Die Programmierung kann auch über einen
Tastaturkode deaktivert werden, siehe TEIL II.

Pag 15
· Quando se seleciona uma placa como MASTER, esta comunica a situação às
restantes e, se existir alguma que tenha sido assim configurada anteriormente,
deixará de o ser de forma automática.
· Caso existam vários blocos numa instalação, é recomendável utilizar a placa da
entrada geral como MASTER, dado que permite programar todos os respectivos
telefones.
· Depois de concluída a configuração dos terminais, aconselha-se desactivar a placa
MASTER, para evitar reprogramações acidentais de terminais.
· A placa é desactivada do modo MASTER seguindo o mesmo procedimento da
activação: 3 pressões rápidas seguidas do botão SW1. Ouve-se um som de
desactivação (bop), passados 2 segundos. Também pode ser desactivada por meio
de um código através do teclado, ver Secção II.
O amplificador DUOX pode ser configurado para permitir o funcionamento como pla-
ca de entrada geral, entrada de bloco ou entrada de subbloco.
· O sistema DUOX emprega endereços de terminal de vivenda de 6 dígitos.
· Os dígitos do código de chamada são organizados da seguinte forma: BBSSNN:
- BB: indica o número de bloco, (de 00 a 99).
- SS: indica o número de subbloco, (de 00 a 99).
- NN: indica o número de vivenda do subbloco, (de 00 a 99).
Não é necessário segregar a instalação de acordo com esta hierarquia, dado que o
sistema se adapta às necessidades da instalação.
NOTAIMPORTANTE:
Programação de parâmetros pelo instalador.
Para programar / modificar esses parâmetros, ver a «Secção II: Manual de Programação»
(no final deste manual).
Configuração - Programação do Amplificador
Conectores Placa:
•Bornas de Conexión del sistema:
B,B: Bus DUOX: alimentación teléfonos/monitores, datos, audio y video.
C, NO, NC: contactos relé, 2A@30Vdc (conexión abrepuertas).
+12: salida12 Vdc-250mA (máximo 500mA durante 100 segundos).
BS, -: pulsador zaguán.
S, -: entrada sensor de puerta.
+, GND: No disponible. Futuras versiones.
Panel Connectors:
•System connection terminals:
B,B: DUOX Bus: telephone/monitors power, data, audio and video.
C, NO, NC: relay contacts, 2A@30Vdc (door release connection).
+12: output12 Vdc-250mA (maximum 500mA for 100 seconds).
BS, -: exit button.
S, -: door sensor input.
+, GND: Not available. Future version.
E)

Pag 16
ON
D
A
C
E
F
Connecteurs platine :
•Bornes de raccordement du système :
B,B : bus DUOX : alimentation postes/moniteurs, données, audio et vidéo.
C, NO, NC : contacts relais, 2A@30Vdc (connexion gâche électrique).
+12 : sortie 12 Vcc-250mA (maximum 500mA pendant 100 secondes).
BS, - : bouton-poussoir hall d’entrée.
S, - : entrée capteur de porte.
+, GND : non disponible. Futures versions.
Anschlüsse Türstation:
•Anschlussklemmen des Systems:
B,B: DUOX-Bus: Stromversorgung Telefone/Monitore, Daten, Audio und Video.
C, NO, NC: Relais-Kontakte, 2A@30Vdc (Anschluss Türöffner).
+12: 12 VDC Ausgang - 250mA (Maximum 500mA während 100 Sekunden).
BS, -: Drucktaste Flur
S, -: Türsensor
+, GND: nicht verfügbar Zukünftige Versionen.
Conectores de Placa:
•Terminais de ligação do sistema:
B,B: Bus DUOX: alimentação de telefones/monitores, dados, áudio e vídeo.
C, NO, NC: contactos relé, 2A@30Vdc (conexión abrepuertas).
+12: saída12 Vdc - 250mA (máximo 500mA durante 100 segundos).
BS, -: pulsador zaguán.
S, -: entrada sensor de puerta.
+, GND: No disponible. Futuras versiones.
F)
Conexión pulsadores individuales placa perfil continuo Cityline
Individual connection buttons for continuous profile Cityline panel
Connexion boutons-poussoirs individuels platine profil continu Cityline
Anschluss einzerlner Taster für Türstation mit durchgehendem Profil Cityline
Ligação de botões individuais a placa de perfil contínuo Cityline
G)
CN2
CN3Conexión Módulo OneToOne
OneToOne Module Connection
Connexion module OneToOne
Anschluss OneToOne-Modul
Ligação do Módulo OneToOne
Selección del idioma del mensaje de «puerta abierta» y mensajes de configuración
asistida por voz.
Select language for «open door» message and voice assisted configuration
messages.
Sélection de la langue du message « porte ouverte » et messages de configuration
avec assistance vocale.
Sprachwahl der Meldung «Tür offen» e mensagens de configuração assistida por
voz.
Selecção da língua da mensagem de «porta aberta» y mensajes de configuración
asistida por voz.
H)
Ver CODIFICACIÓN al final de este manual. See CODIFICATION at the end of this manual. Voir CODIFICATION à la fin
de ce manuel. Siehe KODIERUNG am Ende dieses Handbuchs. Ver CODIFICAÇÃO no final deste manual.

Pag 17

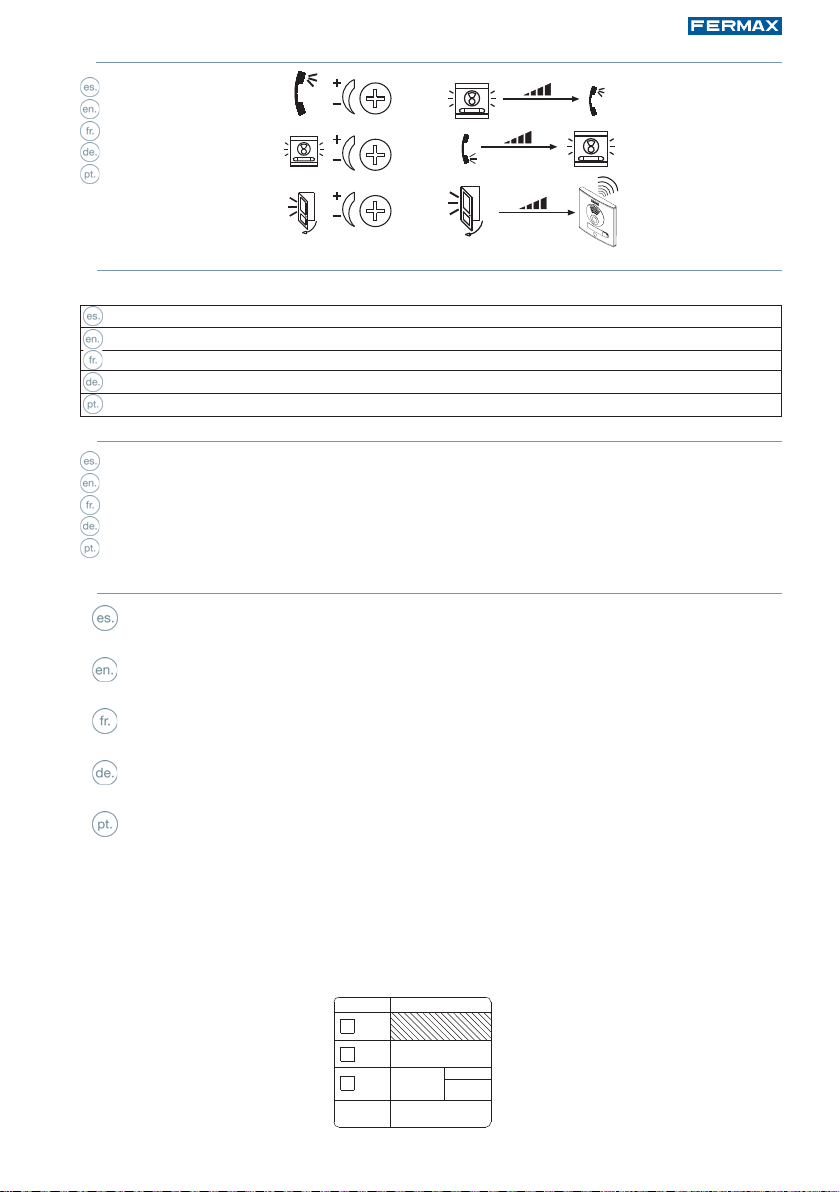

I) Ajuste audio
Adjust the audio
Réglez le volume
Audioeinstellung
Ajuste o áudio
J)
Conexión micrófono - micrófono ubicado en el perfil inferior de la placa
Microphone connection - microphone located in the lower panel profile
Connexion microphone - (microphone placé sur le profil inférieur de la platine
Mikrofonanschluss - Mikrofon befindet sich am unteren Profil der Türstation
Ligação do microfone - microfone localizado no perfil inferior da placa
MIC
Versión del amplificador
Amplifier version
Version de l’amplificateur
Lautsprecherversion
Versão do amplificador
K)
L) Etiqueta datos de programación. Rellenar los campos de la etiqueta corres-
pondientes a la programación realizada.
Programming data tag. Fill in the fields of the corresponding tags in the
completed programming.
Étiquette données de programmation. Renseigner les champs de l'étiquette
correspondant à la programmation effectuée.
Etikette Programmierdaten Felder der entsprechenden Etiketten der
durchgeführten Programmierung ausfüllen.
Etiqueta de dados de programação. Preencher os campos da etiqueta
correspondendo à programação realizada.
Ejemplo 1: Programación como Entrada General y Placa número 3.
Example 1: Programming as General Entrance and Panel number 3.
Exemple 1 : programmation en tant qu'entrée générale et platine nº 3.
Beispiel 1: Programmierung als Haupteingang und Türstation Nummer 3.
Exemplo 1: Programação como Entrada Geral e Botoneira número 3.
PL
Nº
S
K
EG
Nº
TYPE
K
X
3
“puerta abierta”
“open door”
“porte ouverte”
“Tür offen”
“porta aberta”

Pag 18
PL
Nº
S
K
EG
Nº
TYPE
K
X
2
01
PL
Nº
S
K
EG
Nº
TYPE
K
X3
02 01
Ejemplo 2: Programación como Bloque 1 y Placa número 2.
Example 2: Programming as Block 1 and Panel number 2..
Exemple 2 : programmation en tant que bâtiment 1 et platine nº 2.
Beispiel 2: Programmierung als Block 1 und Türstation Nummer 2.
Exemplo 2: Programação como Bloco 1 e Botoneira número 2.
Ejemplo 3: Programación como Sub- Bloque 2 y Placa número 3, perteneciente al Bloque 1.
Example 3: Programming as Sub-Block 2 and Panel number 3, belonging to Block 1.
Exemple 3 : programmation en tant que sous-bâtiment 2 et platine nº 3 appartenant au bâtiment 1.
Beispiel 3: Programmierung als Nebenblock 2 und Türstation Nummer 3, zu Block 1 zugehörig.
Exemplo 3: Programação como Subbloco 2 e Botoneira número 3, pertencente ao Bloco 1.
Terminación de línea integrada en el amplificador para su posible uso.
Line termination integrated into the amplifier for possible use.
Terminaison de ligne intégrée dans l'amplificateur en cas d'éventuelle utilisation.
Integrierter Anschlusswiderstand im Verstärker, der bei Bedarf eingesetzt werden kann.
Terminação de linha integrada no amplificador, para uma eventual utilização.
JP2
M)
JP1 encendidos cuando la camara está activada
ON when the camera is active
ON quand la caméra est activée
ON wenn die Kamera aktiv ist
ON quando a câmara está activada.
Leds cámara
CameraLEDs
DEL de la caméra
Leuchtdioden der Kamera
Leds de câmara
LEDS ON
apagados siempre
always off
toujours éteintes
immer ausgeschaltet
sempre apagados
LEDS OFF

Pag 19
NOTAIMPORTANTE:
Enfoque de la cámara
Para ajustar la imagen de la cámara se realiza mediante un código por teclado, ver
Sección II de este manual, o por medio del programador duox (ref. 3254) conectado
localmente.
Se puede descargar el manual en: www.fermax.com
- Manual Programador DUOX ref 3254, cod. 97731.
IMPORTANT NOTE:
Focusing the camera
In order to adjust the camera's image, use a keypad code, see Section II in this ma-
nual, or via the duox programmer (ref. 3254) locally connected.
You can download the manual at: www.fermax.c
- DUOX Programmer manual ref 3254, cod. 97731.
REMARQUEIMPORTANTE :
Focalisation de la caméra
Le réglage de l'image de la caméra s'effectue à l'aide d'un code clavier (voir la section
II de ce manuel) ou du programmateur duox (réf. 3254) raccordé en local.
Le manuel peut être téléchargé sur : www.fermax.com
- Manuel de programmation DUOX réf 3254, code 97731.
NOTAIMPORTANTE:
Focagem da câmara
O ajuste da imagem da câmara realiza-se através de um código por teclado (ver a
Secção II deste manual) ou por meio do programador Duox (ref. 3254) conectado
localmente.
O manual está disponível para download em: www.fermax.com
- Manual do Programador DUOX ref. 3254, cód. 97731.
WICHTIGER HINWEIS:
Ausrichtung der Kamera
Die Bildeinstellung der Kamera wird per Tastenkode, siehe Abschnitt II dieserAnleitung
oder mittels Duox-Programmierer (Ref. 3254) vorgenommen, der lokal angeschlossen
wird.
Die Bedienungsanleitung kann auch der Webseite von Fermax heruntergeladen
werden: www.fermax.com
- Programmieranleitung DUOX, Ref. 3254, Kode 97731.

Pag 20
Modification des durées d’activation
El amplificador DUOX dispone de la función de «Reset» que permite restaurar los
parámetros programados a valores de fábrica. Ver «Seccion II: Manual de Programa-
ción», (al final de este manual).
RESTOREDEFAULTVALUES:Reset
The DUOX amplifier has a ‘Reset’ function which can be used to restore programmed
default parameters.
See «Section II: Programming Manual», (at the end of this manual).
Change Lock Release Times
RÉCUPÉRATIONdesVALEURSPAR DÉFAUT:Remiseà zéro
L’amplificateur DUOX possède une fonction de réinitialisation qui peut être utilisée pour
récupérer les paramètres par défaut.
Ver «Seccion II: Manual de Programación», (al final de este manual).
Cambio de Tiempos de apertura de puerta
Voir « Section II : manuel de programmation » (à la fin de ce manuel).
WIEDERHERSTELLUNGDERWERKSSEITIGENPARAMETER: Nullstellung
Der DUOX-Verstärker verfügt über eine Reset-Funktion, die es ermöglicht, die werksseitig
eingestellten Parameter wiederherzustellen.
Änderung der Türöffnungszeiten
RESTAURARPARAVALORESDEFÁBRICA:Reset
O amplificador DUOX dispõe da função de «Reset», que permite restaurar os parâmetros
programados para valores de fábrica. Ver «Secção II: Manual de Programação» (no final
deste manual).
Alteração do tempo de activação do trinco
Siehe «Teil II: Programmieranleitung», (am Ende dieser Anleitung).
Ver «Secção II: Manual de Programação» (no final deste manual).
RESTAURARAVALORESDE FÁBRICA:Reset
