Festo SDE3 series User manual

(de) Bedienungs−
anleitung
(en) Operating
instructions
Druck−/Vakuumsensor
Pressure/vacuum sensor
SDE3−...
704 126
0604a
US patent no. 6,429,548

SDE3−...
Festo SDE3−... 0604a
2
Symbole/Symbols: Einbau und Inbetriebnahme nur von qualifi
ziertem Fachpersonal, gemäß Bedienungs
anleitung.
Warnung
Warning, Caution
Hinweis
Please note
Umwelt
Antipollution
Zubehör
Accessories
Fitting and commissioning to be carried out
by qualified personnel only in accordance
with the operating instructions.
Deutsch 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
English 31. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SDE3−...
Festo SDE3−... 0604a Deutsch 3
Druck−/Vakuumsensor Typ SDE3−...Deutsch
Inhaltsverzeichnis
1 Bedienteile und Anschlüsse 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 Schnellinbetriebnahme mit Werkseinstellung 7. . . . . . . . . . . . . . . . . . . . .
3 Funktion und Anwendung 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 Voraussetzungen für den Produkteinsatz 9. . . . . . . . . . . . . . . . . . . . . . . . .
5 Einbau 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Mechanisch 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Pneumatisch 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Elektrisch 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 Inbetriebnahme 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

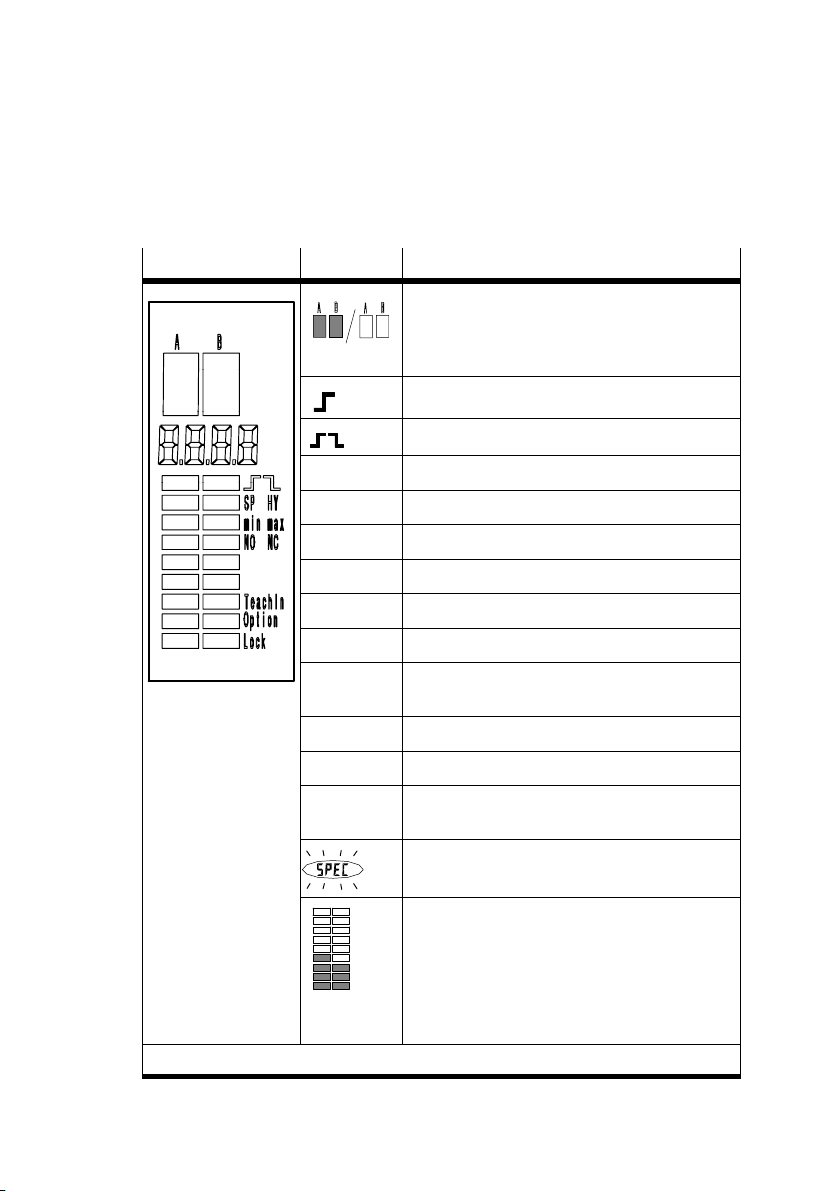

Symbolik auf dem Display 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Inbetriebnahme Vorbereitung 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Probelauf 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 Bedienung und Betrieb 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 Wartung und Pflege 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 Ausbau 22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 Zubehör 22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 Störungsbeseitigung 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12 Technische Daten 25. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13 Menüstruktur 27. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Symbolik zur Darstellung der Menüstruktur 27. . . . . . . . . . . . . . . . . . . . . . . .

SDE3−...
Festo SDE3−... 0604a Deutsch
4

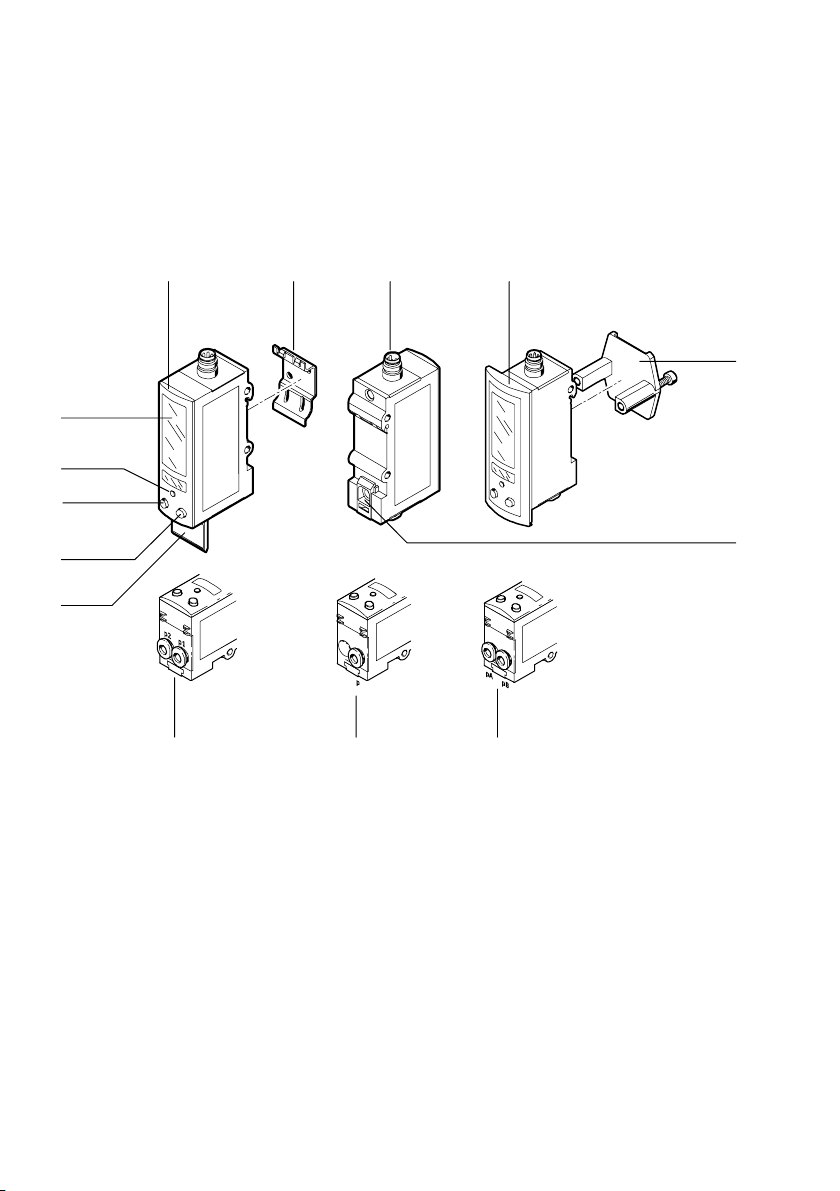

1 Bedienteile und Anschlüsse
1234
5
789
aJ
6
aA
aB
aC
aD
1SDE3−... für Wand− oder
Hutschienenbefestigung
2Adapterplatte für Wandmontage
3Stecker für elektrischen Anschluss
4SDE3−... für Fronttafeleinbau
5Spannplatte für Fronttafeleinbau
6Befestigungsschieber (rückseitig)
7SDE3−...−..D: Druckluft− oder Vakuum−
anschlüsse (zu In A und In B)
8SDE3−...−..S: Druckluft− oder Vakuum−
anschluss (zu In A)
9SDE3−...−..Z: Druckluft− oder Vakuum−
anschlüsse p1 und p2 (zu In A)
aJ Schildträger
aA DOWN−Taste (B−Taste)
aB UP−Taste (A−Taste)
aC EDIT−Knopf
aD Display
Bild1

SDE3−...
Festo SDE3−... 0604a Deutsch 5
Merkmal Typenbezeichnung
Druck−/Vakuumsensor SDE3−...
Druckmessbereich −V1..−
(−1 ... 0 bar)
−B2..−
(−1 ... +1 bar)
−D2..−
(0 ... 2 bar)
−D6..−
(0 ... 6 bar)
−D10..−
(0 ... 10 bar)
Sensoreingänge −..S− (1x Relativdruck)
−..D− (2x Relativdruck)
−..Z− (1x Differenzdruck)
Anzeige −B− (Werte in bar)
−P− (Werte in psi)
−K− (Werte in kpa)
−H− (Werte in inch of mercury)
−W− (Werte in inch of water)
Montage und Anschluss −HQ4− (Hutschienenbefestigung, QS4−Anschluss)
−WQ4− (Hutschienenbefestigung mit Wandhalter, QS4−Anschluss)
−FQ4− (Fronttafeleinbau, QS4−Anschluss)
Elektrische Ausgänge −2P− (2 PNP−Ausgänge)
−2N− (2 NPN−Ausgänge)
Elektrischer Anschluss −M8− (Stecker M8)
−K− (Kabel 2,5 m; mit Aderendhülsen)
Anschlusskabel
(Zubehör)
−G (Steckdosenkabel SIM gerade, 2,5 m)
−W (Steckdosenkabel SIM gewinkelt, 2,5 m)
−G5 (Steckdosenkabel SIM gerade, 5 m)
−W5 (Steckdosenkabel SIM gewinkelt, 5 m)
Bild2

SDE3−...
Festo SDE3−... 0604a Deutsch
6
2 Schnellinbetriebnahme mit Werkseinstellung
Der SDE3−... wird mit folgender Werkseinstellung ausgeliefert:
SSchaltverhalten: Schwellwert−Komparator
SSchaltcharakteristik: NO (normally open  Schließer)
SHysterese: 0,5 % FS
Wenn Sie die Werkseinstellung nutzen möchten, können Sie einen Schaltpunkt für
Out A oder Out B wie folgt festlegen:
Nach dem Einschalten der Betriebsspannung befindet sich der SDE3−... automa
tisch im RUN−Modus (Gundstellung). Wenn Sie nicht sicher sind, ob sich der
SDE3−... im RUN−Modus befindet, halten Sie 3 s die EDIT−Taste gedrückt. Der
SDE3−... ist dann im RUN−Modus. Schaltpunkte können Sie manuell einstellen oder
teachen.
So stellen Sie einen Schaltpunkt manuell ein:
1. Um den EDIT−Mode zu aktivieren, EDIT−Knopf drücken. [Out A] blinkt.
2. Wenn Sie Out B einstellen möchten, B−Taste (DOWN) drücken. [Out B] blinkt.
3. 2 mal EDIT−Knopf drücken. SP−Feld blinkt.
4. Den gewünschten Schaltpunkt mit den Tasten UP/DOWN einstellen.
5. EDIT−Knopf 3 s gedrückt halten. Der SDE3−... ist dann im RUN−Modus.
So teachen Sie einen Schaltpunkt:
1. Ersten Messdruck anlegen (Zuordnung siehe Abschnitt 3).
2. Um den Messwert als Teach−Punkt (TP1) für Out A zu übernehmen, zuerst die
A−Taste, dann zusätzlich EDIT−Knopf drücken ([A] und [TeachIn] blinken).
Oder:
Um den Messwert als ersten Teach−Punkt (TP1) für Out B zu teachen, zuerst
die B−Taste, dann zusätzlich EDIT−Knopf drücken ([B] und [TeachIn] blinken).
3. Punkt 1 und 2 für den gleichen Ausgang wiederholen. Daraufhin wird der
zweite Teach−Punkt (TP2) übernommen und der neue Schaltpunkt (SP) gültig.
Der SDE3−... ist dann wieder im RUN−Modus.
Bei der Einstellung Schwellwert−Komparator gilt: Der neue (geteachte) Schaltpunkt
(SP) ergibt sich aus dem Mittelwert beider Teach−Punkte (TP1, TP2).
Berechnungsformel: SP = 1/2 (TP1 + TP2)
Wenn beide Teach−Punkte gleich sind, gilt: SP = TP1 = TP2.

SDE3−...
Festo SDE3−... 0604a Deutsch 7
3 Funktion und Anwendung
Der SDE3−... dient bestimmungsgemäß zur Überwachung von Druckveränderungen
in Druckleitungssystemen oder Endgeräten. Es stehen Varianten für Relativdruck−
und für Differenzdruckmessung zur Verfügung:

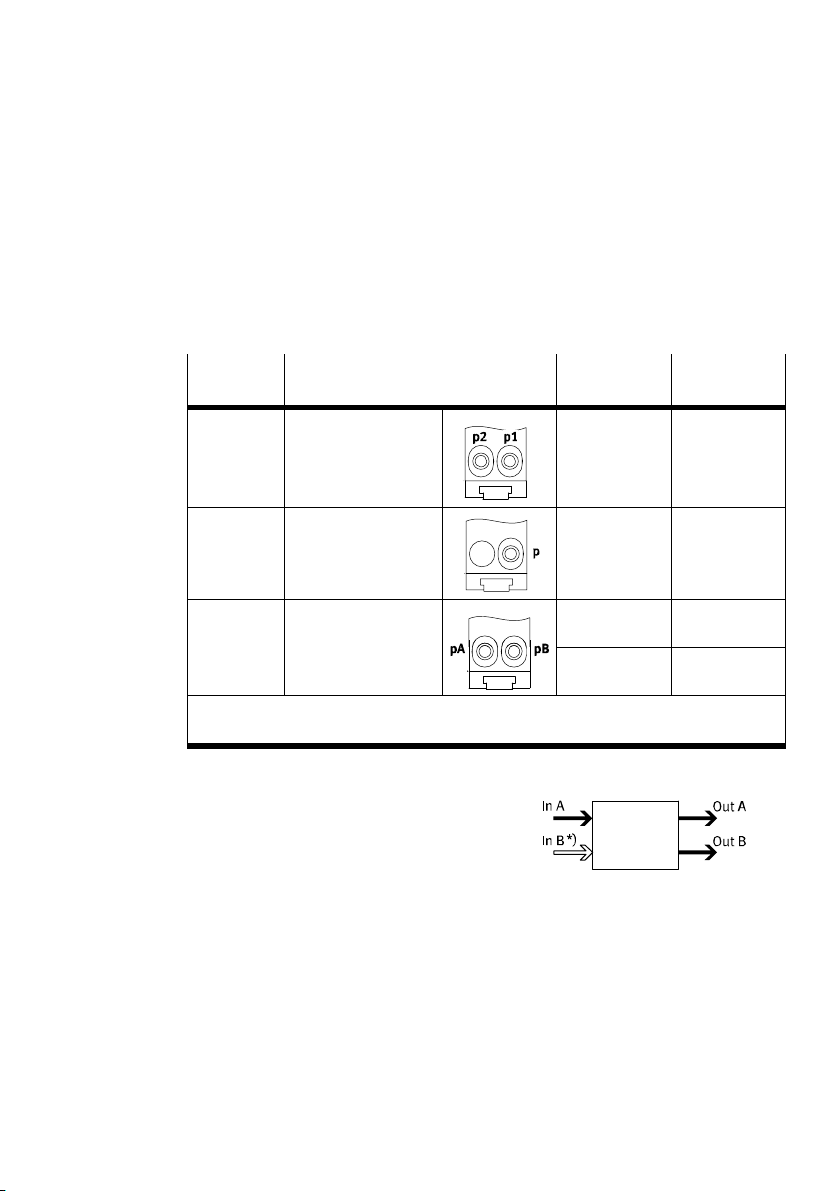

Typ Beschreibung Eingangs−
werte 1)
Schaltaus
gänge
SDE3−...−..Z 1x Differenzdruck
p1  p2 2) In A Out A, Out B
SDE3−...−..S 1x Relativdruck In A Out A, Out B
SDE3−...−..D 2x Relativdruck In A Out A
In B Out B
1) In A:Eingangswert für Sensorelement A; In B: Eingangswert für Sensorelement B
2) Messdruck p1  Bezugsdruck p2
Bild3
Der SDE3−...−..D bietet zwei unabhängig arbei
tende Sensorelemente (A/B) in einem Gerät,
denen jeweils ein Schaltausgang (Out A/Out B)
zugeordnet ist.
Die Messung der Eingangswerte (InA/In B) an
den Druckluftanschlüssen erfolgt mit Hilfe
piezoresistiver Sensorelemente mit nachge
schalteter elektronischer Auswerteeinheit. Das
Messergebnis wird nummerisch und grafisch am Display angezeigt. Die Anbindung
an übergeordnete Systeme erfolgt über 2 Schaltausgänge (Out A/Out B), die sich
als Öffner und Schließer konfigurieren lassen. Die gewünschten Schaltpunkte bei
der Ausgänge lassen sich als Schwellwert− oder Fenster−Komparator festlegen.
Bild4
*) Nur Typ SDE3−...−..D

SDE3−...
Festo SDE3−... 0604a Deutsch
8

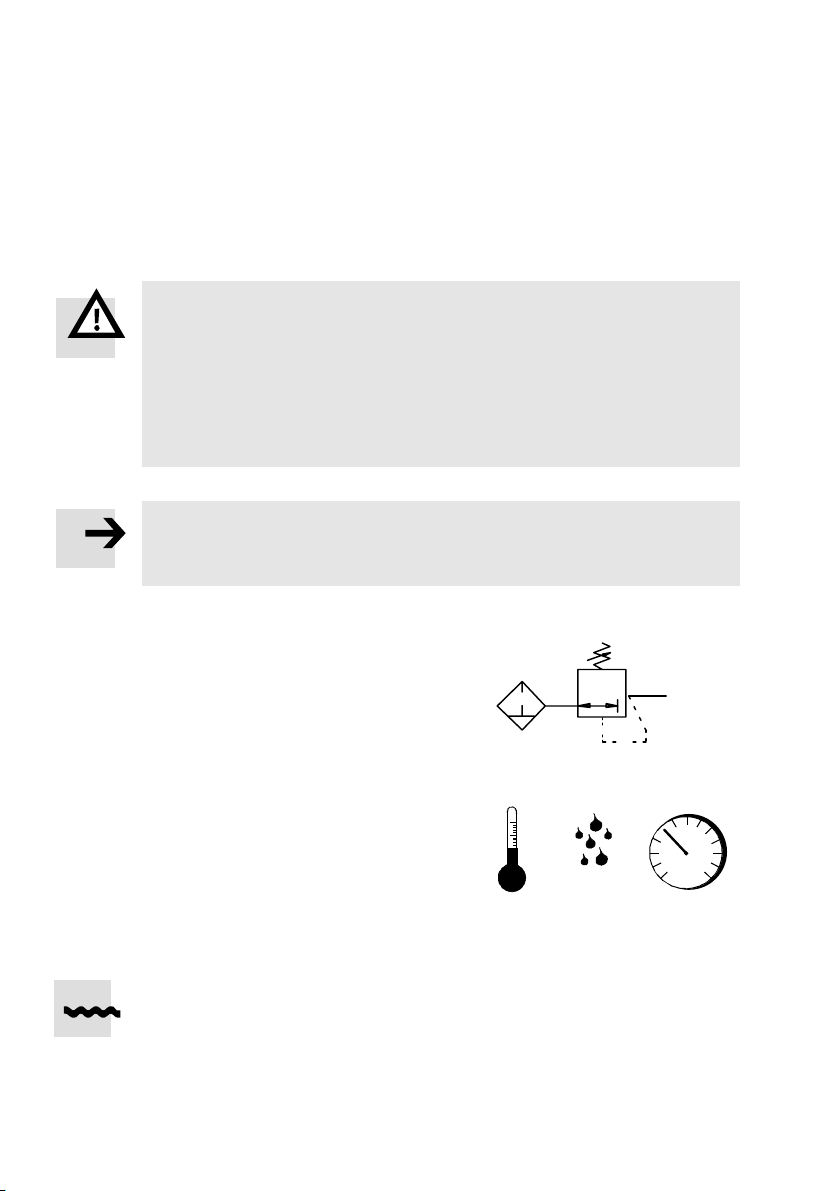

4 Voraussetzungen für den Produkteinsatz
Warnung
Abhängig von der Funktionalität der Maschine/Anlage kann die Manipulation
von Signalzuständen schwere Personen− oder Sachschäden verursachen.
SBerücksichtigen Sie, dass das Ändern des Schaltverhaltens der Schaltaus
gänge im EDIT−Modus sofort wirksam wird.
Aktivieren Sie den Passwortschutz (Sicherheitscode), um das versehentliche
Ändern durch unbefugte Dritte zu verhindern (siehe Abschnitt 6 unter EDIT−
Modus).
Hinweis
Durch unsachgemäße Handhabung entstehen Fehlfunktionen.
SStellen Sie sicher, dass die folgenden Vorgaben stets eingehalten werden.
SVergleichen Sie die Grenzwerte in dieser
Bedienungsanleitung mit denen Ihres Ein
satzfalls (z. B. Betriebsmedium, Drücke,
Kräfte, Momente, Temperaturen, Massen,
Geschwindigkeiten, Spannungen).
SBerücksichtigen Sie die Umgebungs
bedingungen am Einsatzort.
SBerücksichtigen Sie die Vorschriften der
Berufsgenossenschaft, des Technischen
Überwachungsvereins, des VDE oder ent
sprechende nationale Bestimmungen.
SEntfernen Sie die Transportvorkehrungen
wie Schutzwachs, Folien (Polyamid),
Kappen (Polyethylen), Kartonagen (außer
den Verschlusselementen der pneumatischen
Anschlüsse).
Die Verpackungen sind vorgesehen für eine Verwertung auf stofflicher Basis
(Ausnahme: Ölpapier = Restmüll).
SVerwenden Sie den Artikel im Originalzustand ohne jegliche eigenmächtige
Veränderung.
Bild5
LF−... LR−...
Bild6
[°C] [%] [mbar]

SDE3−...
Festo SDE3−... 0604a Deutsch 9
5 Einbau
Mechanisch
SMontieren und verschlauchen Sie den SDE3−... so, dass sich kein Kondensat
aus den Druckluftleitungen im Gerät ansammeln kann.
SDE3−... −HQ...− −WQ...− −FQ...− ...
Befesti−
gungsart
Hut−
schiene
Wandbefestigung Frontafeleinbau Plattenmontage
Bemer
kung
 Adapterplatte
montieren
(z. B. 2 x M3) 1)
1)
Den SDE3−... in die Hutschiene/
Befestigungsplatteeinhängen
und andrücken, bis der Befes−
tigungsschieber einrastet.
SDE3−... in die Aus−
sparung (70x 22 mm)
der Fronttafel einfüh
ren. Spannplatte ein
hängen und andücken
bis der Befestigungs
schieber einrastet.
Schrauben eindrehen.
2) 3)
Durchgangs
bohrung 3,4 mm
1) Lochbilder siehe Seite 59
2) Bei Fronttafelstärke < 2 mm die Unterlegscheiben bei Bedarf entfernen.
3) Max. Anzugsdrehmoment: 0,3 Nm (Spannplatte gegen Fronttafel)
Bild7

SDE3−...
Festo SDE3−... 0604a Deutsch
10
Pneumatisch
Zuordnung der Eingangswerte In A und In B (siehe auch Abschnitt 3, Bild3):
SDE3−...−..Z (1x Differenzdruck): p1  p2 (Messdruck  Bezugsdruck): In A
SDE3−...−..S (1x Relativdruck): Anschluss p: In A (siehe Bild3)
SDE3−...−..D (2x Relativdruck): Anschluss pA: In A, Anschluss pB: In B (siehe Bild3)
Verschlauchen Sie den SDE3−... wie folgt:
SSchlauch (Außen−Ø: 4 mm) in Steckverschraubungen einstecken. Bei Typ
SDE3−..D und Typ SDE3−..Z auf korrekten Anschluss achten (siehe Bild3).

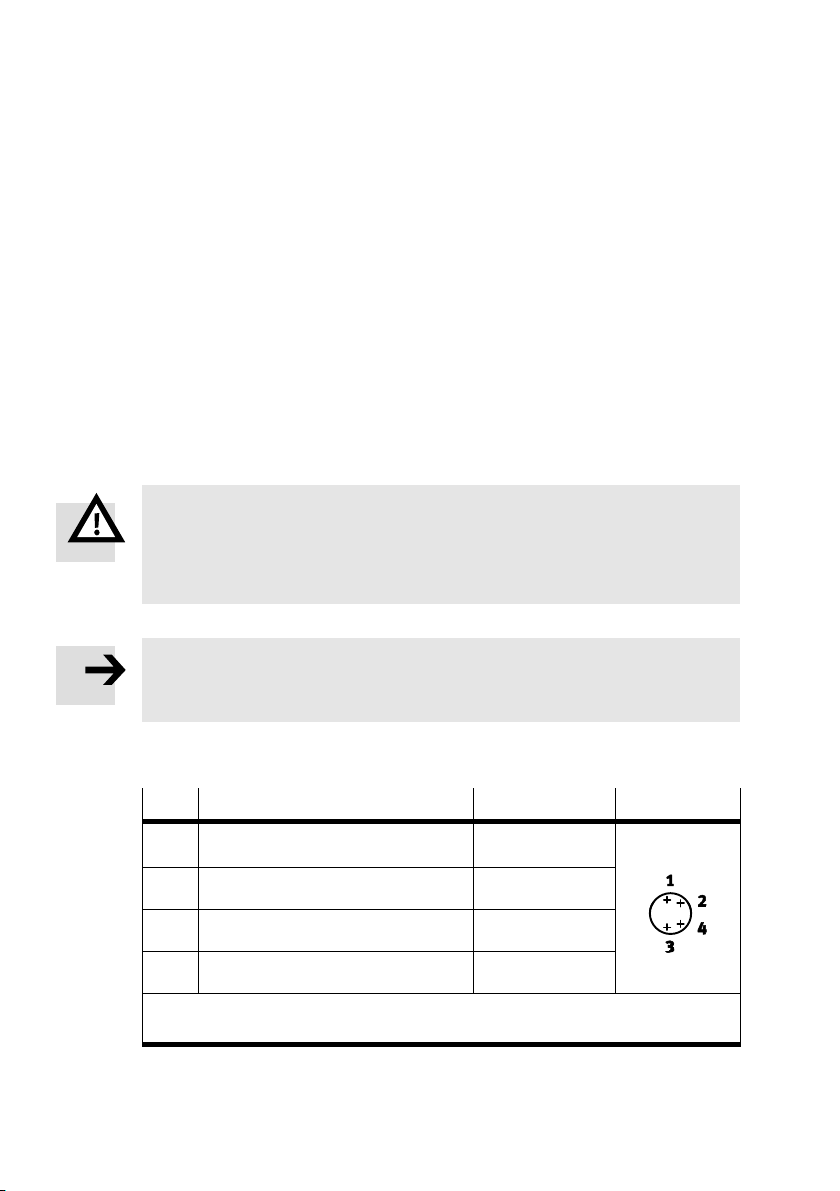

Elektrisch
Warnung
SVerwenden Sie ausschließlich Stromquellen, die eine sichere elektrische
Trennung der Betriebsspannung nach IEC/DIN EN 60204−1 gewährleisten.
Berücksichtigen Sie zusätzlich die allgemeinen Anforderungen an PELV−
Stromkreise gemäß IEC/DIN EN 60204−1.
Hinweis
Lange Signalleitungen reduzieren die Störfestigkeit.
SStellen Sie sicher, dass die Signalleitungen stets kürzer sind als 30 m.
SVerkabeln Sie den SDE3−... wie folgt.
Pin Belegung Kabelfarben 1) Stecker 2)
1 Versorgungsspannung+24 V DC Braun (BN) M8 4−polig
2 Schaltausgang B (Out B) Weiß (WH)
3 0 V Blau (BU)
4 Schaltausgang A (Out A) Schwarz (BK)
1) Beim SDE3−...−K bzw. bei Verwendung der Anschlussdose mit Kabel lt. Zubehör
2) Anzugsdrehmoment max. 0,3 Nm.
Bild8

SDE3−...
Festo SDE3−... 0604a Deutsch 11

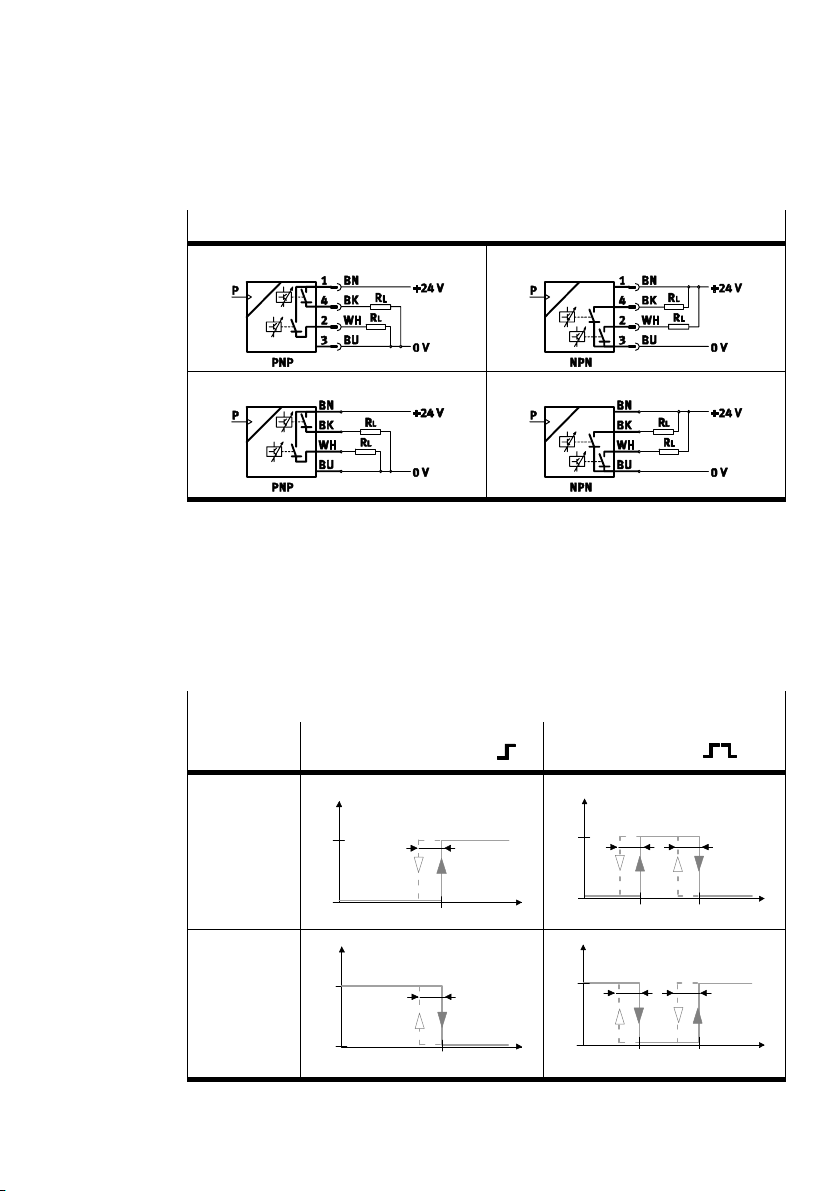

Schaltbilder SDE3−...
SDE3−...−2P−M8−... SDE3−...−2N−M8−...
SDE3−...−2P−K−... SDE3−...−2N−K−...
Bild9
6 Inbetriebnahme
SLegen Sie das gewünschte Schaltverhalten der Schaltausgänge fest.
Schaltpunkte (SP...) und Hysterese (Hy)
Bei Einstellung
Schwellwert−Komparator
Bei Einstellung
Fenster−Komparator
Bei
EinstellungNO
(Schließer)
P
1
0
Hy
OUT
SP
Hy Hy
P
1
0
OUT
SP min SP max
Bei
EinstellungNC
(Öffner)
P
1
0
SP
Hy
OUT
P
1
0
OUT
SP min SP max
Hy Hy
Bild10

SDE3−...
Festo SDE3−... 0604a Deutsch
12
Symbolik auf dem Display
Display Symbol Beschreibung
 RUN−Modus: Schaltausgang gesetzt/
nicht gesetzt
 SHOW− und EDIT−Modus: Schaltausgang
selektiert/nicht selektiert
Schwellwert−Komparator
Fenster−Komparator
[SP] Schaltpunkt (switching point)
[SP] [min] Unterer Schaltpunkt (switching point  minimal)
[SP] [max] Oberer Schaltpunkt (switching point  maximal)
[HY] Hysterese
[NO] Schaltcharakteristik Schließer (normally open)
[NC] Schaltcharakteristik Öffner (normally closed)
[min] / [max] Extremwerte: Minimaler/maximalerEingangs
messwert (In A/B) 1)
[TeachIn] TeachIn−Modus aktiv
[Option] Option (On/Off)  Messwertglättung ein/aus
[Lock] Sicherheitscode aktiv
(Sperrung gegen unbefugte Parametrierung)
Spezialmenü (SPEC) ist aktiv 1)
RUN−Modus: Grafische Anzeige des aktuellen
Messwerts bezogen auf den maximalen Mess
wert des Messbereichs. Die linke Segmentreihe
zeigt den Messwert von In A, die rechte
Segmentreihe zeigt den Messwert von In B
(nur bei SDE3−..−D). Bedeutung in anderen Modi
siehe Bild12.
1) Zusätzlich zeigen die Segmentleisten eine besondere Symbolik (siehe Bild12).
Bild11

SDE3−...
Festo SDE3−... 0604a Deutsch 13

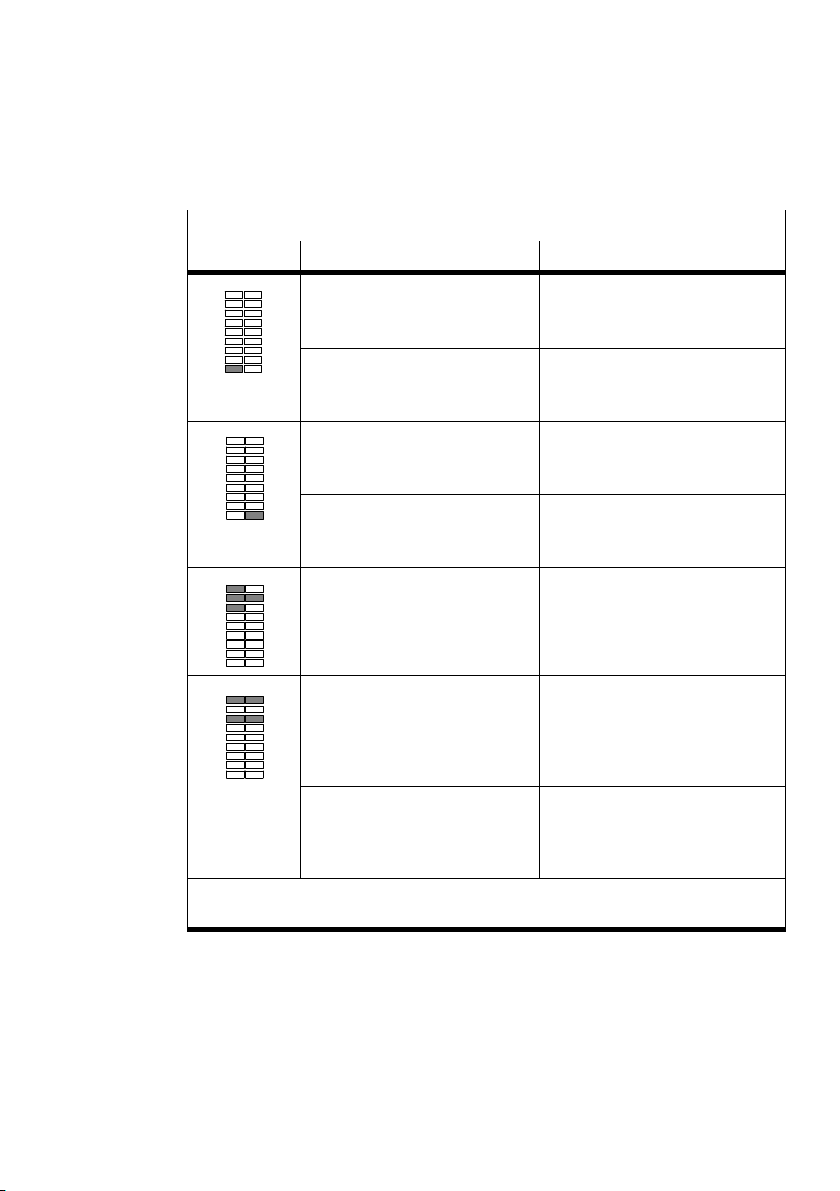

Besondere Symbolik der Segmentleisten
Symbolik Darstellung Bedeutung
Segment links unten und [A]
blinkt
 SHOW−Modusaktiv
 7−Segmentanzeige zeigt
Eingangswert In A
Segment links unten und [A] und
[min] oder [max] leuchten 1)  SHOW−Modusaktiv  7−Segmentanzeige zeigt einen
Extremwert von In A
Segment rechts unten und [B]
blinkt
 SHOW−Modusaktiv
 7−Segmentanzeige zeigt
Eingangswert In B
Segment rechts unten und [B]
und [min] oder [max] leuchten 1)  SHOW−Modusaktiv  7−Segmentanzeige zeigt einen
Extremwert von In B
Markierte Segmente leuchten  SHOW−Modusaktiv
 Diagnose:7−Segmentanzeige
zeigt Fehlernummer (z. B. Er01)
Markierte Segmente leuchten
und [Option] blinkt
 EDIT−Modusaktiv
 Spezialmenü (SPEC) ist
geöffnet, 7−Segmentanzeige
zeigt die eingestellte
Filteroption
Markierte Segmente leuchten
und [Lock] blinkt
 EDIT−Modusaktiv
 Spezialmenü (SPEC) ist
geöffnet, 7−Segmentanzeige
zeigt den Sicherheitscode
1) Extremwerte: min = minimaler Messwert
max = maximaler Messwert
Bild12

SDE3−...
Festo SDE3−... 0604a Deutsch
14
Inbetriebnahme Vorbereitung
Der Grundzustand heißt RUN−Modus. Er zeigt den aktuellen Messwert an.
Beim SDE3−...D: Durch einmaliges Drücken der Taste A oder der Taste B können Sie
die 7−Segmentanzeige auf den entsprechenden Eingangswert (In A oder InB) um
schalten. Zweimaliges Drücken der gleichen Taste aktiviert den SHOW−Modus.
Aus anderen Modi heraus ist der RUN−Modus erreichbar durch:
3s langes Drücken des EDIT−Knopfs oder
 Ablauf einer Überwachungszeit (Timeout siehe Abschnitt 13 Menüstruktur)
SSchalten Sie die Betriebsspannung ein. Der SDE3−... befindet sich im
RUN−Modus.
SPrüfen Sie die Funktionen des SDE3−... .
Hinweis
Eine Übersicht zur Menüstruktur finden Sie in Abschnitt 13.
RUN−Modus
Zeigt den Messwert (Relativdruck/Differenzdruck) und den Signalzustand der
Schaltausgänge (Out A/B) an. Ein blinkender Wert bedeutet, dass der Messbereich
überschritten ist.
SBelüften Sie den SDE3−... mit unter
schiedlichen Druckwerten.
Die Zahlen− und Balkenanzeige ändert
sich entsprechend. Bild13

SDE3−...
Festo SDE3−... 0604a Deutsch 15
SHOW−Modus
Wenn sich der SDE3−... im RUN−Modus befindet, wird nach Drücken der Taste A
oder B der SHOW−Modus aktiv und der erste Schaltpunkt (SP oder SPmin) des ent
sprechenden Schaltausgangs (Out A oder Out B) wird angezeigt.
Nur beim SDE3−..D wird nach Drücken der Taste A oder B zunächst der entspre
chende Eingangswert (In A oder In B) angezeigt (siehe Bild25). Erst erneutes
Drücken der gleichen Taste aktiviert den SHOW−Modus.
Mit jeder weiteren Betätigung der gleichen Taste werden nacheinander die
aktuellen Einstellungen des jeweiligen Schaltausgangs und dann die Extremwerte
(min. und max.) dargestellt. Liegen Fehler vor, werden nach erneutem Drücken der
Taste A oder B zuerst entsprechende Fehlernummern angezeigt (siehe auch
Abschnitt 11). Der SHOW−Modus zeigt folgende Einstellungen und Werte:
Einstellungen für Out A/B:
 Schaltfunktion [Schwellwert−/Fenster−Komparator]
 Schaltpunkt [SP] oder [SP] [min] und [SP] [max]
 Hysterese [HY]
 Schaltcharakteristik [NO/NC]
Extremwerte von In A und In B (In B nur beim SDE3−..D):
 Minimaler Druckwert [min]
 Maximaler Druckwert [max]
Daraufhin erfolgt die Rückkehr in den RUN−Modus.
SDrücken Sie mehrmals hintereinander die A−Taste oder die B−Taste und prüfen
Sie die aktuellen Werte und Einstellungen.
EDIT−Modus
Der EDIT−Modus ermöglicht folgende Einstellungen:
 Schaltfunktion (Schwellwert− oder Fenster−Komparator)
 Schaltpunkte [SP] oder [SP] [min] und [SP] [max]
 Hysterese [HY]
 Schaltertyp [NO/NC] (Öffner/Schließer)
 Filteroption (Glättung der Messwerte ON/OFF)
 Sicherheitscode (Lock)

SDE3−...
Festo SDE3−... 0604a Deutsch
16
Zur Einstellung des Schaltverhaltens der Schaltausgänge
Warnung
Abhängig von der Funktionalität der Maschine/Anlage kann die Manipulation
von Signalzuständen schwere Personen− oder Sachschäden verursachen.
SBerücksichtigen Sie, dass das Ändern des Schaltverhaltens der Schalt−
ausgänge im EDIT−Modus sofort wirksam wird.
SVollziehen Sie folgende Schritte:
1. Um den EDIT−Modus zu aktivieren, EDIT−Knopf drücken.
2. Nur bei aktiver Sicherheitssperre  [Lock] blinkt:
SUP/DOWN−Taste drücken, bis der gewählte Sicherheitscode eingestellt ist.
SEDIT−Knopf drücken.
[Out A] blinkt.
Mit UP−/DOWN−Taste lässt sich nun Folgendes wählen (siehe auch Bild23):
 Ausgang, dessen Verhalten eingestellt werden soll
 Spezialmenü (SPEC) zum Einstellen der Optionen und des Sicherheitscodes
(Lock).
3. Wenn Sie Out B einstellen möchten, B−Taste (DOWN) drücken ([Out B] blinkt).
4. Zur Bestätigung des gewählten Ausgangs EDIT−Knopf drücken.
Die aktuell eingestellte Schaltfunktion blinkt.
5. Gewünschte Schaltfunktion (Schwellwert−/Fenster−Komparator) wählen mit
UP−/DOWN−Taste.
6. Zur Bestätigung EDIT−Knopf drücken.
[SP] bzw. [SP] [min] blinkt.
7. Schaltpunkt (SP bzw. SPmin) einstellen mit UP/DOWN−Taste.
8. Zur Bestätigung EDIT−Knopf drücken.
Bei Schaltfunktion Fenster−Komparator  [SP] [max] blinkt:
SWert (SPmax) einstellen mit UP/DOWN−Taste.
SZur Bestätigung EDIT−Knopf drücken.
[HY] blinkt.
9. Hysterese (HY) einstellen mit UP/DOWN−Taste.
10. Zur Bestätigung EDIT−Knopf drücken.

SDE3−...
Festo SDE3−... 0604a Deutsch 17
[NO] bzw. [NC] blinkt.
11. Schaltcharakteristik [NO/NC] einstellen mit UP/DOWN−Taste.
12. Zur Bestätigung EDIT−Knopf drücken.
Der SDE3−... ist wieder im RUN−Modus.
Zur Einstellung der Filteroption und des Sicherheitscodes
1. Um den EDIT−Modus zu aktivieren, EDIT−Knopf drücken.
2. Nur bei aktiver Sicherheitssperre  [Lock] blinkt:
SUP/DOWN−Taste drücken, bis der gewählte Sicherheitscode eingestellt ist.
SEDIT−Knopf drücken.
[Out A] blinkt.
3. UP−Taste drücken, bis das Menü [SPEC] (Spezial) gewählt ist.
[SPEC] blinkt.
4. Zur Bestätigung EDIT−Knopf drücken.
[Option] blinkt.
5. Mit UP/DOWN−Taste die gewünschte Filteroption (ON/OFF) wählen.
ON: Glättung der Messwerte (In A/B) ist aktiv, Zeitkonstante ca. 500 ms
OFF: Glättung der Messwerte (In A/B) ist inaktiv
6. Zur Bestätigung EDIT−Knopf drücken.
[Lock] blinkt.
7. Gewünschten Sicherheitscode mit UP/DOWN−Taste einstellen
(OFF = kein Schutz).
8. Zur Bestätigung EDIT−Knopf drücken.
Tipp: Sicherheitscode wiederauffindbar hinterlegen.
Bei vergessenem Sicherheitscode siehe Abschnitt 7.

SDE3−...
Festo SDE3−... 0604a Deutsch
18
TEACH−Modus
Ermöglicht das Teachen der Schaltpunkte.
SStellen Sie vor dem Teachen sicher, dass im EDIT−Modus die gewünschte
Schaltfunktion (Fenster− oder Schwellwert−Komparator) und die gewünschte
Hysterese eingestellt ist (siehe unter EDIT−Modus).
Bei Einstellung
Schwellwert−Komparator
Bei Einstellung
Fenster−Komparator
Der (geteachte) Schaltpunkt ergibt sich
aus dem Mittelwert beider Teach−Punkte.
Berechnungsformel: SP = 1/2 (TP1 + TP2)
Wenn beide Teach−Punkte gleich sind, gilt:
SP = TP1 = TP2.
Das geteachte Schaltfenster ergibt sich
aus: SPmin = kleinerer Teach−Punkt (TP1
oder TP2); SPmax = größerer Teach−Punkt
(TP1 oder TP2).
Lage der Teach−Punkte (Beispiel) Lage der Teach−Punkte (Beispiel)
Bild14
Zum Teachen der Schaltgrößen:
1. Ersten Messdruck anlegen (Relativdruck / Differenzdruck p1  p2).
2. Um den TEACH−Modus zu aktivieren und den Messwert als ersten Teach−Punkt
(TP1) zu übernehmen, zuerst die Taste für den gewünschten Schaltausgang
(Out A/B) drücken, dann bei gedrückter Taste den EDIT−Knopf drücken.
3. Nur bei aktiver Sicherheitssperre  [Lock] blinkt:
SUP/DOWN−Taste drücken, bis der gewählte Sicherheitscode eingestellt ist.
SEDIT−Knopf drücken.
Schaltausgangsymbol [A] oder [B] und [TeachIn] blinken.
4. Zweiten Messdruck anlegen (Relativdruck / Differenzdruck p1 p2).
5. Um den Messwert als zweiten Teach−Punkt (TP2) zu übernehmen, zuerst die
unter 2. gewählte Taste drücken, dann bei gedrückter Taste den EDIT−Knopf
drücken. Daraufhin wird der neue Schaltpunkt (SP) bzw. werden die neuen
Schaltpunkte (SPmin und SPmax) gültig. Der SDE3−... ist wieder im RUN−Modus.

SDE3−...
Festo SDE3−... 0604a Deutsch 19
Minimal−/Maximalwer t (Extremwerte)
Der minimale und maximale gemessene Druckwert wird im SDE3−... gespeichert.
Bei Abschalten der Versorgungsspannung gehen die Minimal−/Maximalwerte
verloren. Der SDE3−..D besitzt zwei unabhängig arbeitende Sensorelemente
(A und B). Für jedes Sensorelement wird jeweils ein Minimal− und ein Maximalwert
gespeichert.
Minimal−/Maximalwer t anzeigen/löschen
1. Lassen Sie durch wiederholtes Drücken der A−Taste (UP) oder der B−Taste
(DOWN) nacheinander die aktuellen Einstellungen für einen Schaltausgang
(Out A oder Out B) anzeigen bis die Anzeige [min] blinkt. Der entsprechende
Minimalwert (kleinster Messwert von In A/B) wird angezeigt (Symbolik bei
Anzeige von Extremwerten siehe Bild12).
2. Um den Minimalwert zu löschen, EDIT−Knopf kurz drücken. Daraufhin wird der
Minimalwert gelöscht.
3. Erneut die UP− oder DOWN−Taste drücken. [max] blinkt. Der entsprechende
Maximalwert (größter Messwert von In A/B) wird angezeigt.
4. Um den Maximalwert zu löschen, EDIT−Knopf kurz drücken. Daraufhin wird der
Maximalwert gelöscht.
5. Erneut die A−Taste (UP) oder der B−Taste (DOWN) drücken.
Der SDE3−... ist wieder im RUN−Modus.
Probelauf
SPrüfen Sie im Probelauf durch variieren des Drucks, ob der SDE3−... wie
gewünscht schaltet.

SDE3−...
Festo SDE3−... 0604a Deutsch
20
7 Bedienung und Betrieb
Warnung
Zu hohe Eigenerwärmung zerstört den SDE3−... .
SVermeiden Sie hohe Taktfrequenzen bei großen Druckamplituden.
Insbesondere in Verbindung mit geölter Druckluft werden andernfalls die
zul.Grenztemperaturen der verwendeten Materialien überschritten.
Den SDE3−... auf Werkseinstellung zurücksetzen
(auch bei nicht wiederauffindbarem Sicherheitscode)
Hinweis
Durch das Rücksetzen auf Werkseinstellung gehen die aktuellen Einstellungen
verloren. Notieren Sie bei Bedarf diese Einstellungen vor dem Rücksetzen.
Um den SDE3−... auf Werkseinstellung zurückzusetzen:
1. Schalten Sie die Betriebsspannung aus.
2. Drücken Sie gleichzeitig alle drei Einstellelemente (UP/DOWN−Taste und EDIT−
Knopf) und schalten Sie dabei die Betriebsspannung wieder ein.
8 Wartung und Pflege
SSchalten Sie zur Reinigung folgende Energiequellen ab:
 Betriebsspannung
 Druckluft
 Vakuum.
SReinigen Sie bei Bedarf den SDE3−... .
Zulässige Reinigungsmedien sind Seifenlauge (max. +60 °C), Waschbenzin und alle
werkstoffschonenden Medien.
