Festo CP-FB8-E Parts list manual

Kurz-
beschreibung
Brief description
CP-Feldbus-
knoten 8
Typ CP-FB8-E
CP field bus
node 8
type CP-FB8-E
–Deutsch
–English
–Español
–Français
–Italiano
–Svenska
379 257
0205d
Compact performance

Festo CP-FB8-E 0205d2
Deutsch 3...............................................
English 11...............................................
Español 19..............................................
Français 27..............................................
Italiano 35...............................................
Svenska 43..............................................
Edition: 0205d
Original: de
© (Festo AG & Co., D-73726 Esslingen, Germany, 2002)
Internet: http://www.festo.com
E-Mail: [e-mail]

Festo CP-FB8-E 0205d Deutsch 3
1 BenutzerhinweiseDeutsch
Der CP-Feldbusknoten 8 ist ausschließlich für den Einsatz
als Teilnehmer am Allen-Bradley RIO-Netzwerk bestimmt.
Hierbei sind die angegebenen Grenzwerte der technischen
Daten einzuhalten.
Ausführliche Informationen finden Sie in der Beschreibung
P.BE VIFB8-10...
Warnung
SSchalten Sie die Spannung aus, bevor Sie Steckver-
binder zusammen stecken oder trennen (Funktions-
schädigung).
SVerwenden Sie nur Netzteile, die eine sichere elektri-
sche Trennung der Betriebsspannung nach IEC 742/
EN 60742/VDE 0551 mit mindestens 4 kV Isolations-
festigkeit gewährleisten (PELV). Schaltnetzteile sind
zulässig, wenn sie die sichere Trennung im Sinne der
EN 60950/VDE 0805 gewährleisten.
SSchließen Sie einen Erdleiter mit ausreichendem Lei-
tungsquerschnitt an den mit dem Erdungssymbol
gekennzeichneten Anschluss an.
SNehmen Sie nur einen komplett montierten und ver-
drahteten Knoten in Betrieb.
Stellen Sie bei Verwendung als explosionsgeschütztes
Betriebsmittel sicher, dass:
Selektrische Anschlüsse nicht unter Spannung ge-
trennt werden.
Sdie komplett installierte Ventilinsel mit allen verwen-
deten Steckern, Adaptern und Schutzkappen minde-
stens die Schutzart IP64 aufweist.

Festo CP-FB8-E 0205d Deutsch4
2 Konfiguration
Hinweis
Beim Öffnen des Knotens: Verbindende Kabel verhin-
dern das komplette Abheben des Deckels.
Vorsicht
Der Knoten enthält elektronisch gefährdete Bauele-
mente.
Berühren der Kontaktflächen an Steckverbindungen
und Missachtung der Handhabungsvorschriften für
elektrostatisch gefährdete Bauelemente können den
Knoten zerstören.
Gehen Sie beim Konfigurieren wie folgt vor:
1. Betriebsspannung abschalten.
2. Knoten öffnen (Schrauben sind verlierbar).
3. Feldbusadresse einstellen.
4. Feldbusbaudrate einstellen.
5. Knoten schließen.
6. Ist das CP-System letzter Feldbusteilnehmer, muss ein
Abschlusswiderstand installiert werden.

Festo CP-FB8-E 0205d Deutsch 5

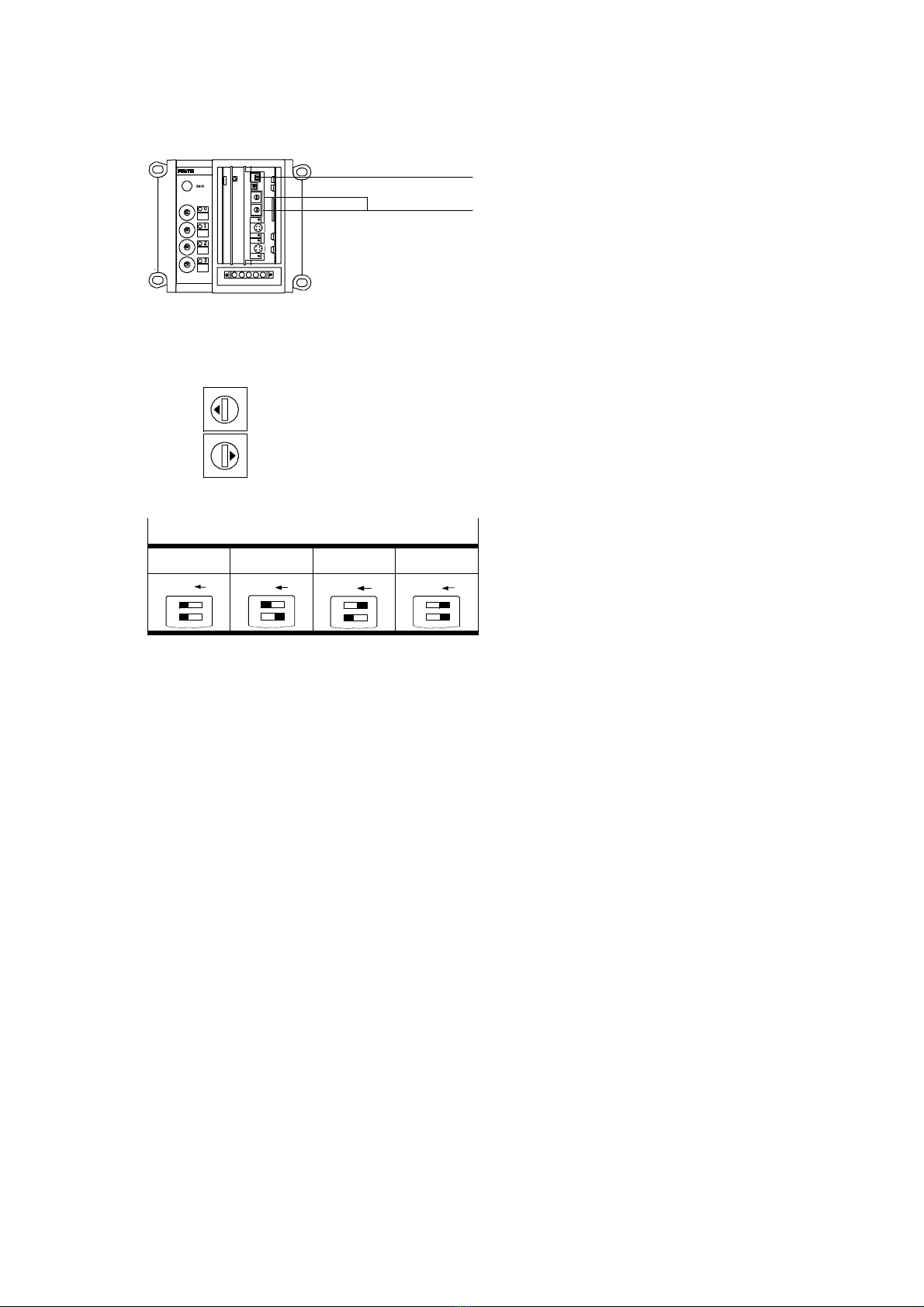

1
2
1DIL-Schalter für RIO-Baudrate
2Adresswahlschalter
Beispiel: Einstellung Stationsnummer 05
Einer
Zehner
Einstellung
Stationsnummer 05
6
5
2
78
0
1
3
4
9
6
5
2
78
0
1
3
4
9
2.1 Einstellen der RIO-Baudrate
Baudrate [kBaud]
57,6 kBaud 115,2 kBaud 230,4 kBaud 230,4 kBaud
ON
1
2
ON
1
2
ON
1
2
ON
1
2

Festo CP-FB8-E 0205d Deutsch6

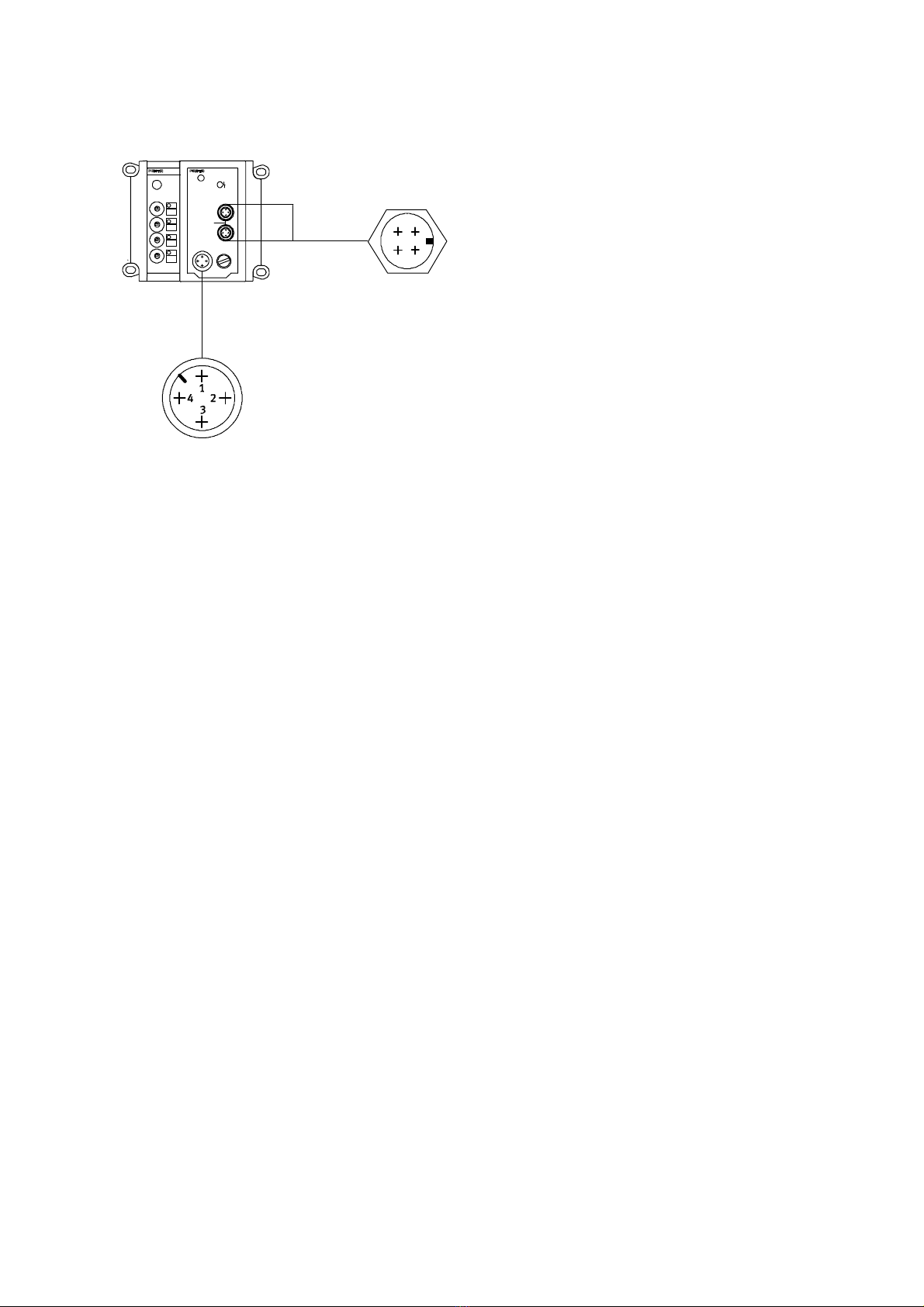

3 Anschlussbelegung
14
23
POWER
24 V DC
FUSE
0
1
2
3
BUSSAVE
BUS
Feldbus
1S+
2frei
3S–
4Schirm
Betriebs-
spannung
1 24 V-Versorgung Elektronik
und Eingänge
2 24 V-Versorgung Ventile
und Ausgänge
30V
4 Erdungsanschluss
3.1 Bedeutung der LED Anzeigen
Siehe Beschreibung “CP-Feldbusknoten 8”.

Festo CP-FB8-E 0205d Deutsch 7

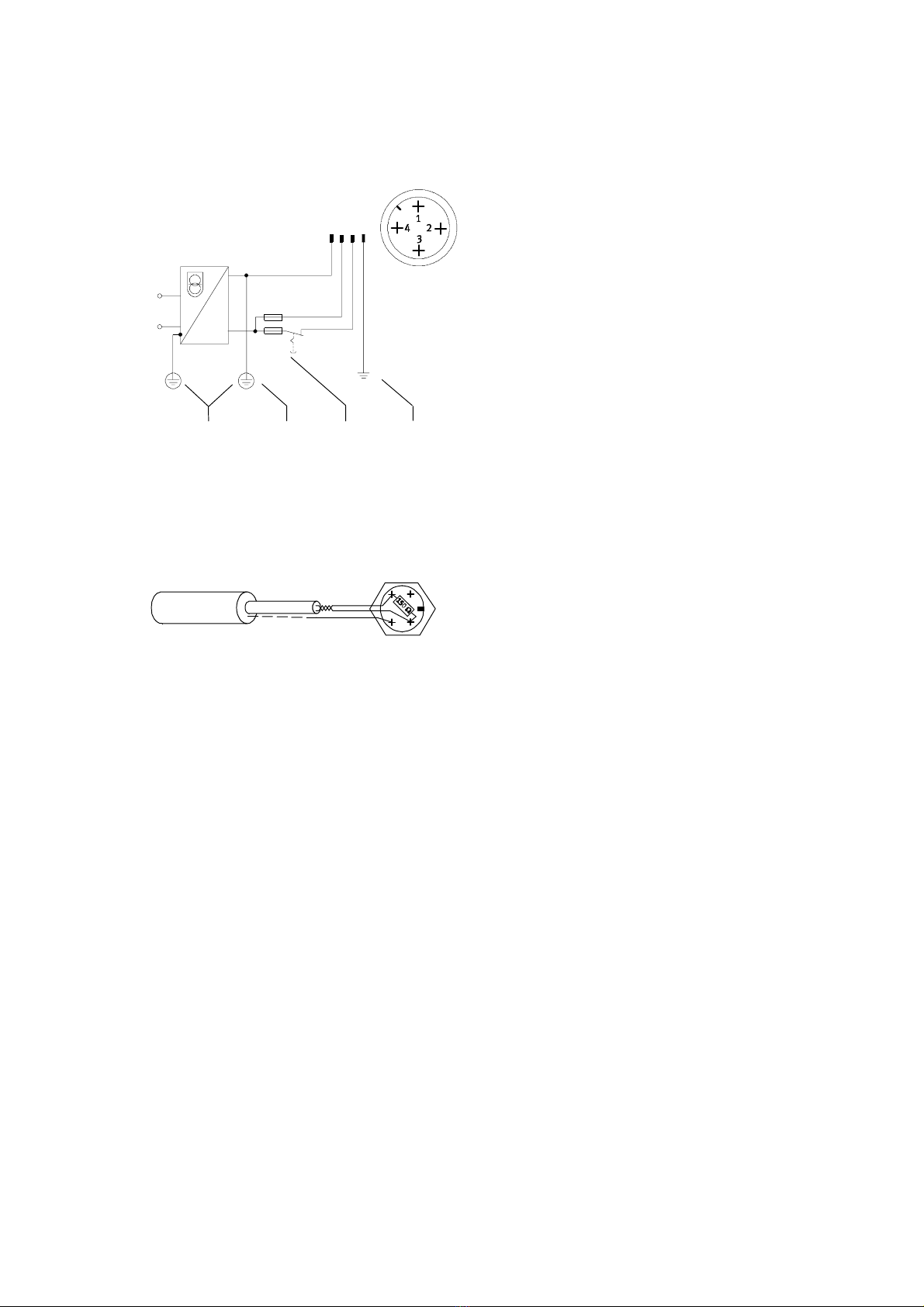

3.2 Schaltungsbeispiel Betriebsspannungsanschluss
2
3124
10 A
3,15 A
0V
24 V
123 4
1PE
2Potenzialausgleich
3Lastspannung getrennt abschaltbar und externe
Sicherungen
4Funktionserde Pin 4 (max. 12 A)
3.3 Abschlusswiderstand am letzten Feldbusteilnehmer
14
23

Festo CP-FB8-E 0205d Deutsch8

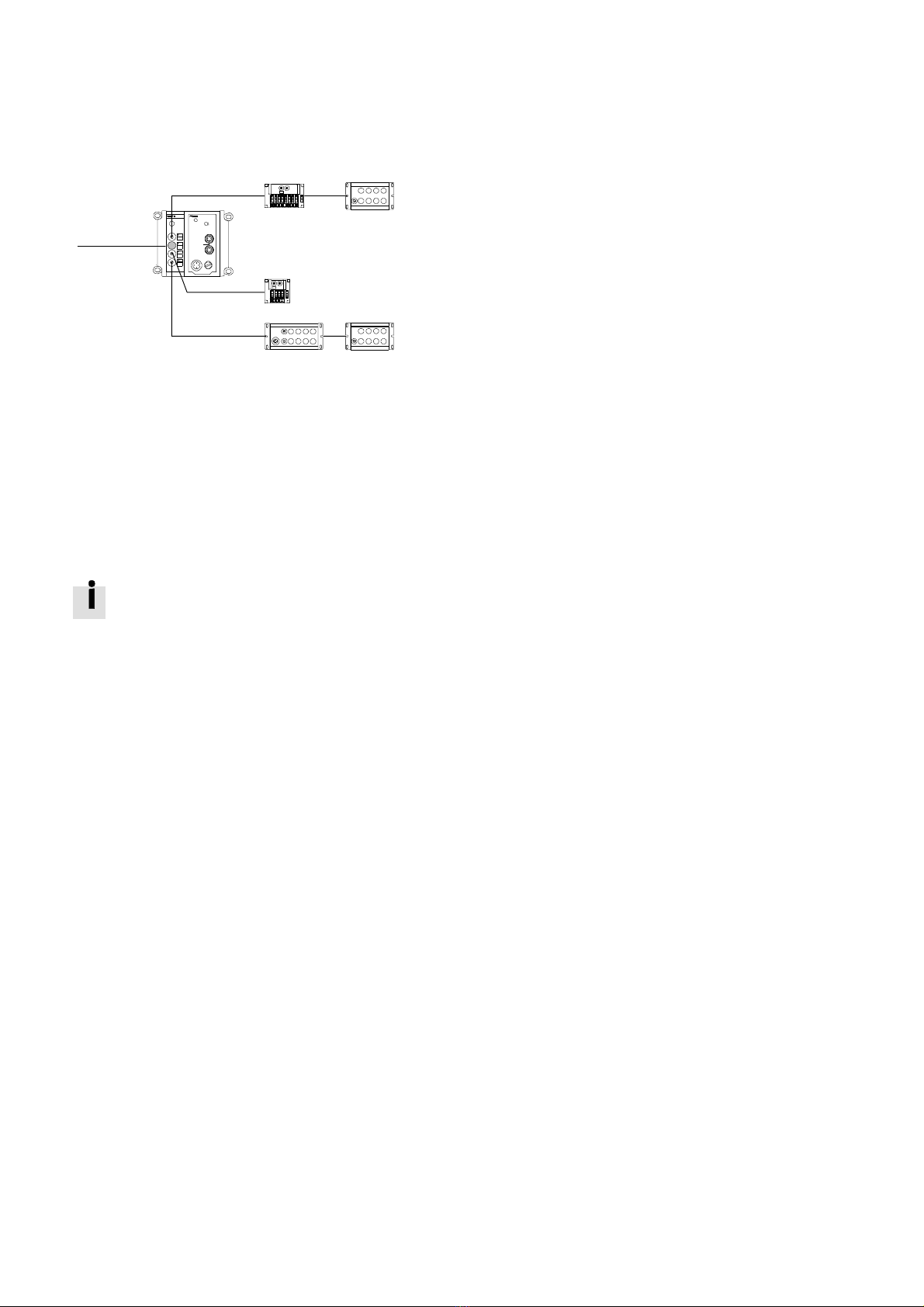

4 Adressierung (Beispiel)
POWER
24 V DC FUSE
0
1
2
3
BUS
SAVE
BUS
12
34
56
7
CP-Adresse = 4; Halb-Rack
1O011/01 ... O011/15
2I011/01 ... I011/15
3O012/01 ... O012/15
4I012/01 ... I012/15
(ungenutzt; reserviert)
5O013/01 ... O013/15
6I013/01 ... I013/15
7Strang 1: ungenutzt;
reserviert
1. Ein CP-Ventilplatz belegt zwei Adressen:
– niederwertige Adresse = Vorsteuermagnet 14
– höherwertige Adresse = Vorsteuermagnet 12.
2. Elektrische Ausgangs- oder Eingangsmodule belegen
je 16 Ausgangs- oder Eingangsadressen.
Ausführliche Angaben zur Adressierung Ihres CP-Systems
finden Sie in der Beschreibung “CP-System”.

Festo CP-FB8-E 0205d Deutsch 9
5 Technische Daten
Typ CP FB8
Schutzart (nach DIN 40050) IP 65
Umgebungstemperatur -5
o... + 50 oC
Lagertemperatur -20
o... + 70 oC
Schutz gegen elektrischen Schlag
(Schutz gegen direktes und indirektes
Berühren nach EN 60204-1/IEC 204)
Durch PELV-Netzteil
(Protected Extra-Low Voltage)
Schutz gegen Explosion
(nach EU-Richtlinie 94/9/EG, EN
50021 und EN 50281-1-1) Elektr.
Anschlüsse nicht unter Spannung
trennen!
II 3 G/D EEx nA II T5 X
-5 °C ≤Ta ≤+50 °C T 80 °C IP65
(Herstellungsjahr siehe Ex-Kenn-
zeichnung am Produkt).
SteckeroderAdapterderelektri-
schen Anschlüsse müssen minde-
stens Schutzart IP64 aufweisen!
Elektromagnetische Verträglichkeit
Störaussendung
– geprüft nach EN 55011
Störfestigkeit
– geprüft nach EN 50082-2
Grenzwertklasse B

Festo CP-FB8-E 0205d Deutsch10
Typ CP FB8
Pin 1
Betriebsspannungsanschluss
Elektronik/Eingänge
– Nennwert (verpolungssicher)
–Toleranz
–Stromaufnahme
DC 24 V
DC 18 V...30 V
200 mA
Pin 2
Betriebsspannungsanschluss
Ausgänge/Ventile
– Nennwert (verpolungssicher)
–Toleranz
–Stromaufnahme
DC 24 V
DC 20,4 V...26,4 V
Summe aller eingeschalteten
CP-Magnetventile

Festo CP-FB8-E 0205d English 11
1 User instructionsEnglish
The CP fieldbus node 8 is designed exclusively for use as a
slave on the Allen-Bradley RIO network. The limit values of
the technical specifications must be observed.
Please refer to the manual P.BE VIFB8-10... for detailed
information.
Warning
SSwitch off the power supply before connecting or
disconnecting plugs (otherwise this could lead to
functional damage).
SUse only power units which guarantee reliable isola-
tion of the operating voltages as per IEC 742/
EN 60742/VDE 0551 with at least 4 kV isolation resis-
tance (Protected Extra Low Voltage PELV). Switch
power packs are permitted, providing they guarantee
reliable isolation in accordance with EN 60950/
VDE 0805.
SConnect an earth conductor of sufficient cross-sec-
tional area to the terminal marked with the earth
symbol.
SOnly operate a node which is completely fitted and
electrically wired.
If to be used as an explosion-protected operating de-
vice, make sure that:
Selectrical contacts are not disconnected under ten-
sion
Sthe completely fitted valve terminal with all plugs,
adapters and protective caps complies at least with
protection class IP 64.

Festo CP-FB8-E 0205d English12
2 Configuration
Please note
The cover is connected to the internal PC boards via the
operating voltage cable. It cannot therefore not be
removed completely.
Caution
The node contains elements which are liable to damage
by electrostatic charges.
The node can also be destroyed if the contact surfaces
of plug connectors are touched, or if the regulations for
handling electrostatically vulnerable components are
not observed.
Please observe the following when configuring:
1. Switch off the operating voltage.
2. Open node (screws are liable to be lost).
3. Set fieldbus address.
4. Set fieldbus baud rate.
5. Close node.
6. If the CP system to be connected is at the end of a
fieldbus line, a terminating resistor must be installed.

Festo CP-FB8-E 0205d English 13
1
2
1DIL switch for RIO baud rate
2Address selector switch
Example: Setting station number 05
Units
Te n s
Setting
station number 05
6
5
2
78
0
1
3
4
9
6
5
2
78
0
1
3
4
9
2.1 Setting the RIO baud rate
Baud rate [kBaud]
57.6 kBaud 115.2 kBaud 230.4 kBaud 230.4 kBaud
ON
1
2
ON
1
2
ON
1
2
ON
1
2

Festo CP-FB8-E 0205d English14
3 Pin assignment
14
23
POWER
24 V DC
FUSE
0
1
2
3
BUSSAVE
BUS
Operating
voltage
Fieldbus
1S+
2free
3S–
4 Screening
1 24 V supply electronics
and inputs
2 24 V-supply valves
and outputs
30V
4 Earth connection
3.1 Meaning of the LED displays
Refer to manual “CP fieldbus node 8”.

Festo CP-FB8-E 0205d English 15

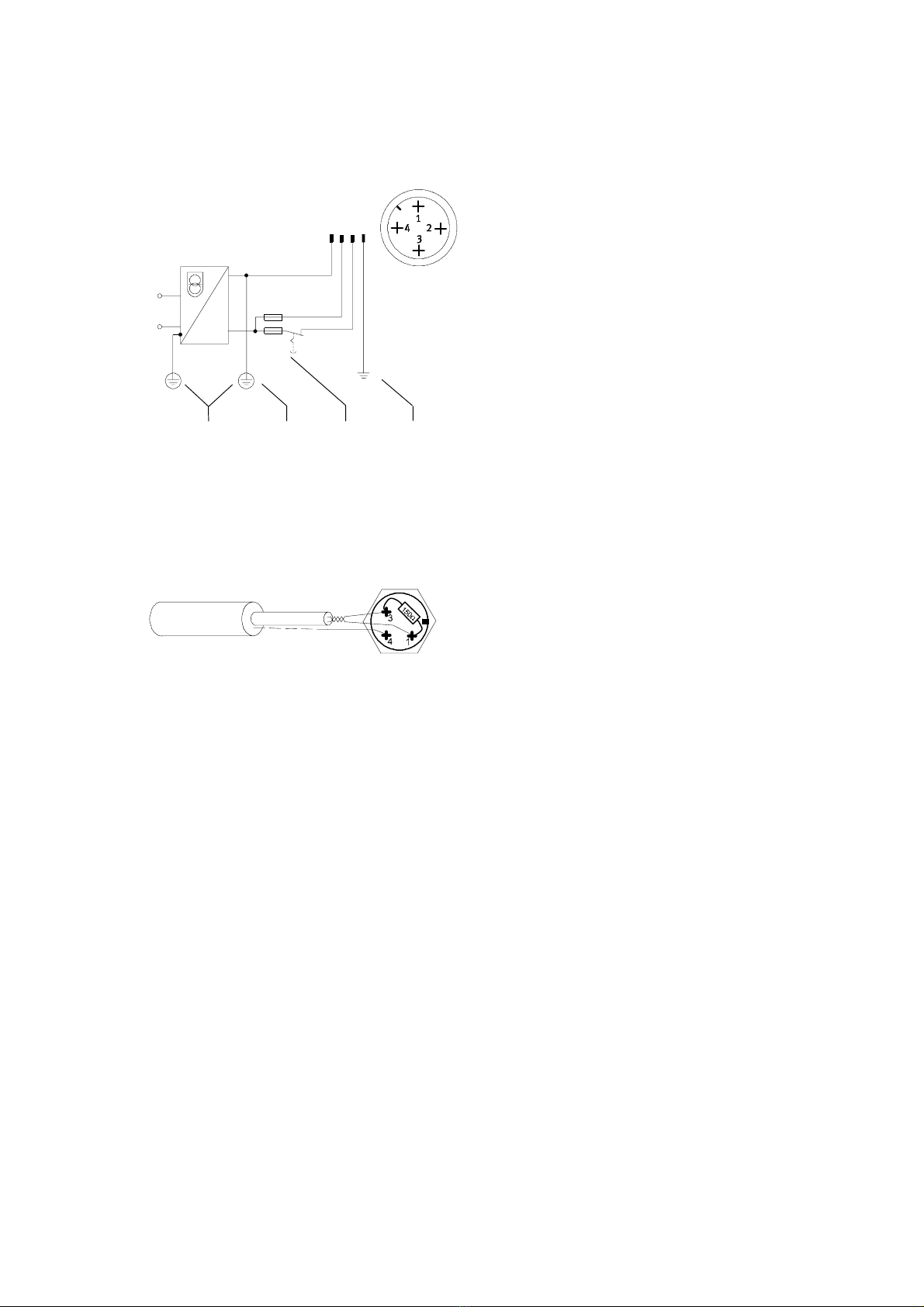

3.2 Circuit example of operating voltage connection
2
3124
10 A
3,15 A
0V
24 V
123 4
1PE
2Potential equalization
3Load voltage can be switched off separately and external
fuses
4Earth connection pin 4 (max. 12 A)
3.3 Terminating resistor on the last fieldbus slave

Festo CP-FB8-E 0205d English16

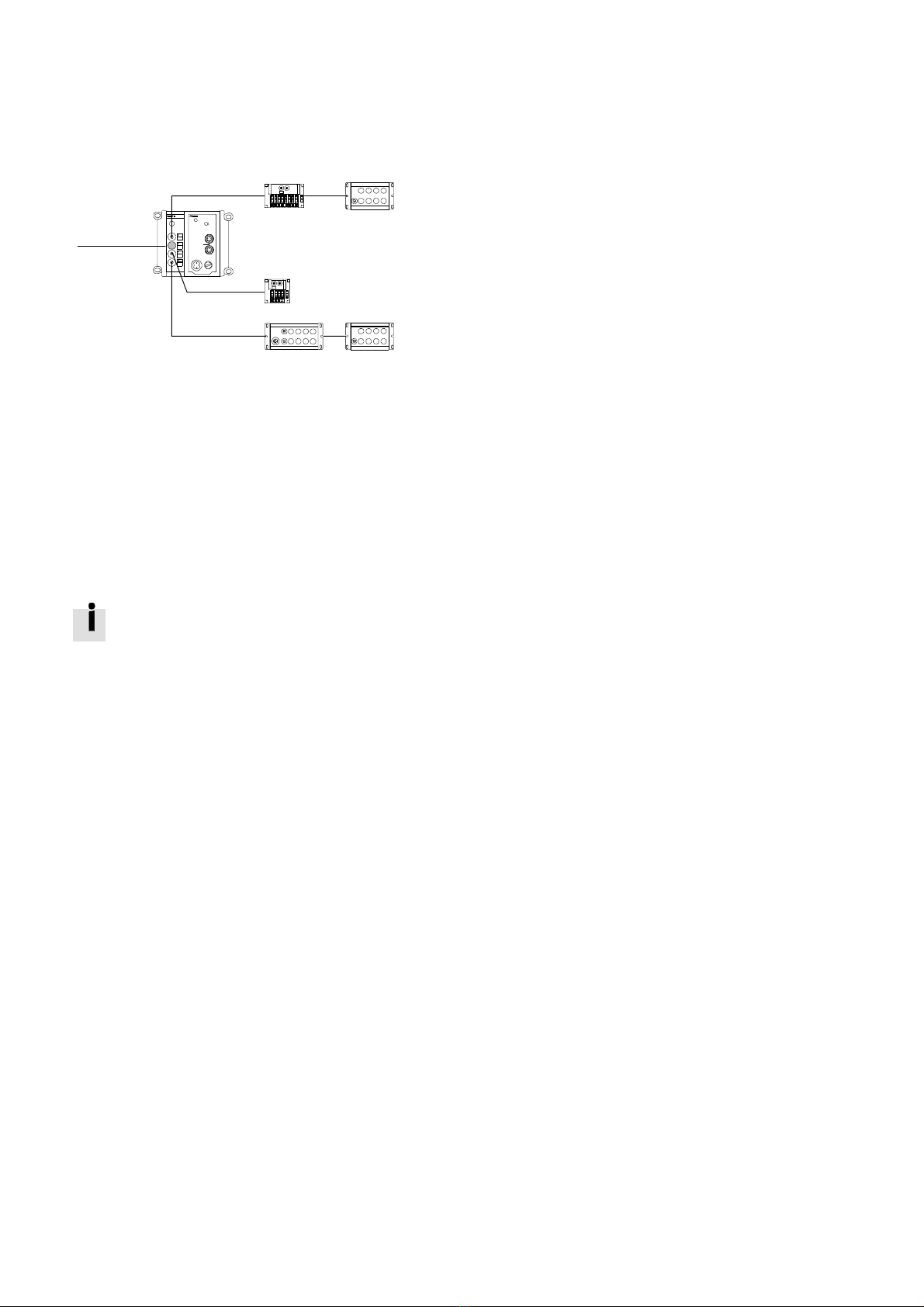

4 Addressing (example)
POWER
24 V DC FUSE
0
1
2
3
BUS
SAVE
BUS
12
34
56
7
CP address = 4; half rack
1O011/01 ... O011/15
2I011/01 ... I011/15
3O012/01 ... O012/15
4I012/01 ... I012/15
(unused; reserved)
5O013/01 ... O013/15
6I013/01 ... I013/15
7String 1: unused; reserved
1. A CP valve location occupies two addresses:
– lower valve address = pilot valve coil 14
– higher valve address = pilot valve coil 12.
2. Electrical output or input modules occupy 16 output or
input addresses.
You will find detailed information on addressing in the
manual “CP system”.

Festo CP-FB8-E 0205d English 17
5 Technical specifications
Type CP FB8
Protection class (as per DIN
40050)
IP 65
Ambient temperature -5
o... + 50 oC
Storage temperature -20
o... + 70 oC
Protection against electric shock
(protection against direct and in-
direct contact as per EN
60204-1/IEC 204)
With a PELV power unit
(Protected Extra Low Voltage)
Protection against explosion
(as per EU guideline 94/9/EG,
EN 50021 and EN 50281-1-1).
Do not disconnect electrical con-
nections which are under tension.
II3G/D EExnAIIT5X
-5°C≤Ta ≤+50°C
T 80 °C IP65 (year of manufac-
ture see Ex-identification on the
product).
Plugs or adapters of the electric
connections must comply at
least with protection class IP64!
Electromagnetic compatibility (EMC)
Resistance to suppression
– tested as per EN 55011
Resistance to interference
– tested as per EN 50082-2
limited value severity B

Festo CP-FB8-E 0205d English18
Type CP FB8
Pin 1
Operating voltage connection
for electronic components/inputs
– Rated value (protected against
incorrect polarity)
–Tolerance
– Current consumption
DC 24 V
DC 18 V...30 V
200 mA
Pin 2
Operating voltage connection
for outputs/valves
– Rated value (protected against
incorrect polarity)
–Tolerance
– Current consumption
DC 24 V
DC 20,4 V...26,4 V
Sum of all switched-on CP sole-
noid valves

Festo CP-FB8-E 0205d Español 19
1 Instrucciones para el usuarioEspañol
El nodo de bus de campo CP 8 está diseñado exclusiva-
mente para ser utilizado como slave en la red RIO de Allen-
Bradley. Deben observarse los valores límite de las especi-
ficaciones técnicas.
Para una detallada información, consultar el manual P.BE
VIFB8-10....
Atención
SDesconectar la fuente de alimentación antes de in-
sertar o retirar conectores (de lo contrario, pueden
producirse daños).
SUtilizar solamente fuentes de alimentación que ga-
ranticen un aislamiento fiable de las tensiones de
funcionamiento según IEC 742/EN 60742/VDE 0551
con una resistencia de aislamiento de por lo menos
4 kV (PELV, tensión extra baja protegida). Se permi-
ten fuentes de alimentación conmutadas, si se garan-
tiza un aislamiento fiable según EN 60950/VDE 0805.
SConectar un conductor de tierra de suficiente sección
transversal al terminal marcado con el símbolo de
tierra.
SPoner en marcha el nodo solamente cuando est com-
pletamente montado y cableado.
Si debe utilizarse en un entorno antideflagrante, asegu-
rarse de que:
Slos contactos eléctricos no se desconectan bajo tensión
Sel terminal completamente montado, con todas las
clavijas, adaptadores y caperuzas protectoras cum-
ple por lo menos con el grado de protección IP 64.

Festo CP-FB8-E 0205d Español20
2 Configuración
Por favor, observar
La tapa está conectada a los circuitos impresos internos
a través del cable de alimentación. Por ello no puede
retirarse completamente.
Precaución
El nodo contiene elementos que son susceptibles de
dañarse por descargas electrostáticas. El nodo también
puede destruirse si se tocan las superficies de contacto
delosconectoresosinoseobservanlasnormasparala
manipulación de componentes sensibles a las descar-
gas electrostáticas.
Observar lo siguiente al configurar:
1. Desconectar la tensión de alimentación.
2. Abrir el nodo (cuidar de no perder los tornillos).
3. Establecer la dirección del bus.
4. Establecer la velocidad de transmisión del bus.
5. Cerrar el nodo.
6. Si el nodo se halla conectado al final de una línea de
bus, debe instalarse una resistencia de terminación.
