Festo CPX-FB11 Parts list manual

Kurz-
beschreibung
Brief description
CPX-Feldbus-
knoten
Typ CPX-FB11
CPX field bus
node
type CPX-FB11
–Deutsch
–English
–Español
–Français
–Italiano
–Svenska
653 590
0206NH
CPX-Terminal

Festo CPX-FB11 0206NH2
Deutsch 3...........................................
English 15............................................
Español 27...........................................
Français 39...........................................
Italiano 51............................................
Svenska 63...........................................
Edition: 0206NH
Original: de
© (Festo AG & Co., D-73726 Esslingen, Germany, 2002)
Internet: http://www.festo.com
E-Mail: [e-mail]

Festo CPX-FB11 0206NH Deutsch 3
1 BenutzerhinweiseDeutsch
Der Feldbusknoten CPX-FB11 ist ausschließlich für den
Einsatz des CPX-Terminals als Teilnehmer am Feldbus
DeviceNet bestimmt.
Hierbei sind die angegebenen Grenzwerte der technischen
Daten einzuhalten. Ausführliche Informationen finden Sie
in der Beschreibung zum Feldbusknoten P.BE-CPX-FB11-...
sowie in der CPX-Systembeschreibung P.BE-CPX-SYS-... .
Warnung
SSchalten Sie die Spannung aus, bevor Sie Steckver-
binder zusammenstecken oder trennen (Funktions-
schädigung).
SVerwenden Sie nur Netzteile, die eine sichere elektri-
sche Trennung der Betriebsspannung nach IEC 742/
EN 60742/VDE 0551 mit mindestens 4 kV Isolations-
festigkeit gewährleisten (PELV). Schaltnetzteile sind
zulässig, wenn sie die sichere Trennung im Sinne der
EN 60950/VDE 0805 gewährleisten.
SSchließen Sie einen Erdleiter mit ausreichendem Lei-
tungsquerschnitt an den mit dem Erdungssymbol
gekennzeichneten Anschluss des CPX-Terminals an.
SDer CPX-Feldbusknoten für DeviceNet enthält elek-
trostatisch gefährdete Bauelemente. Berühren Sie
deshalb keine Bauelemente. Beachten Sie die Hand-
habungsvorschriften für elektrostatisch gefährdete
Bauelemente.
Hinweis
Nehmen Sie nur ein komplett montiertes und verdrah-
tetes CPX-Terminal in Betrieb.

Festo CPX-FB11 0206NH Deutsch4

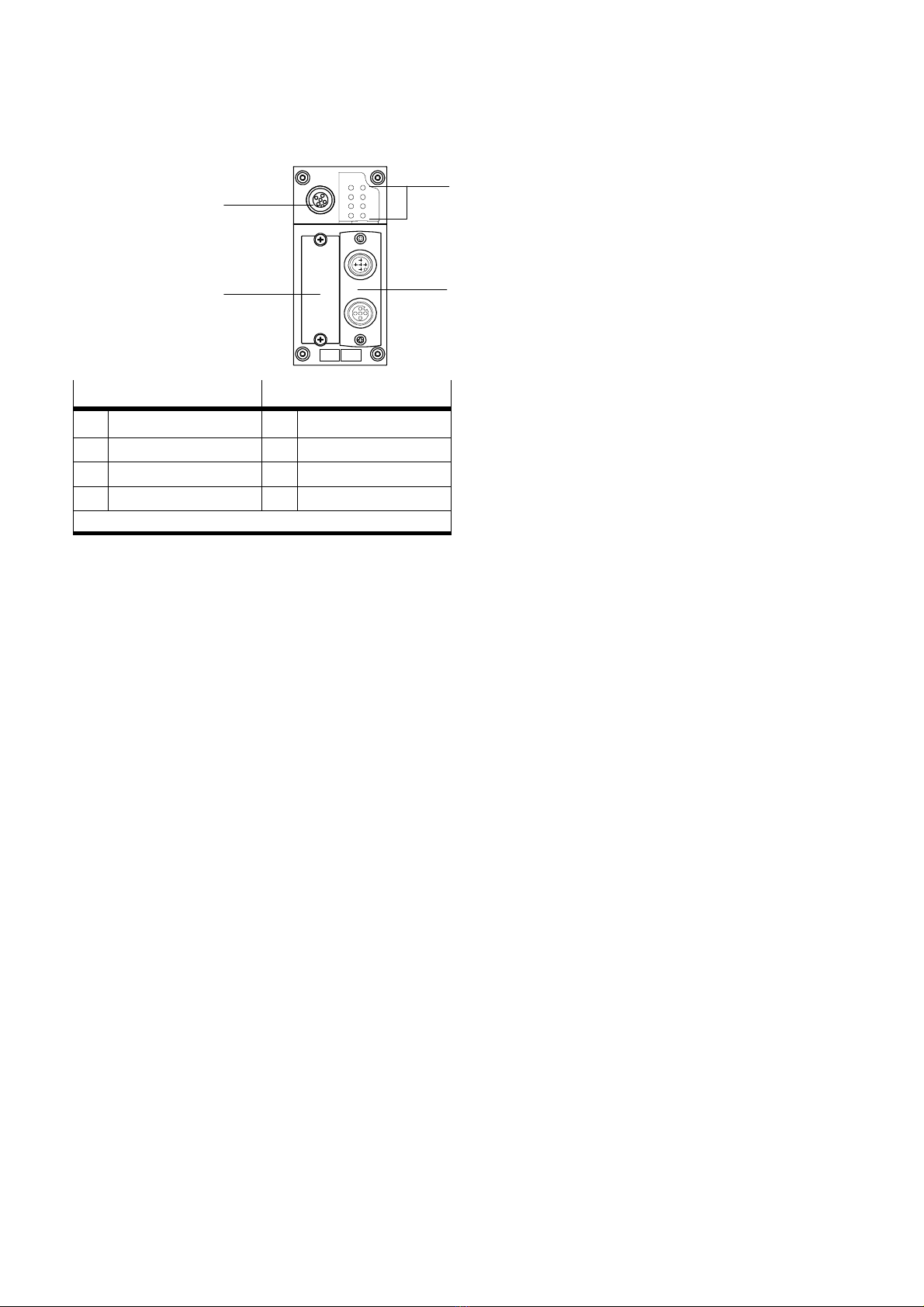

2 Anschluss- und Anzeigeelemente
1Busstatus- und CPX-
spezifische LEDs
2Wechselbarer
Feldbusanschluss
(hier Micro Style)
3Abdeckung für
DIL-Schalter
4Service-Schnittstelle
für Handheld, etc.
1
2
3
4
Busstatus-LEDs CPX-spezifische LEDs
MS Modul-Status (rot-grün) PS Power System (grün)
NS Netzwerk-Status (rot-grün) PL Power Load (grün)
IO EA-Status (rot-grün) SF System Failure (rot)
MModify (gelb) 1)
1) Parametrierung geändert oder Forcen aktiv
Im normalen Betriebszustand leuchten folgende LEDs
grün: PS, PL, MS, NS.
Die I/O-LED leuchtet nur grün, wenn Ein-/Ausgänge über
DeviceNet gesteuert werden. Die M-LED leuchtet nur, wenn
“Systemstart mit gespeicherter Parametrierung und CPX-
Ausbau” eingestellt ist.

Festo CPX-FB11 0206NH Deutsch 5
3 Installationshinweise
3.1 Montage
Der Feldbusknoten CPX-FB11 ist in einen Verkettungsblock
des CPX-Terminals montiert.
1Schrauben,
Anzugsdrehmoment
0,9...1,1 Nm
2Feldbusknoten
CPX-FB11
3Stromschienen
4Verkettungsblock
3
1
2
4
Demontage:
SSchrauben herausdrehen und Feldbusknoten vorsich-
tig abheben.
Montage:
1. Dichtung und Dichtflächen prüfen und Anschlussblock
wieder aufsetzen.
2. Schrauben so ansetzen, dass die vorgefurchten Gewin-
degänge genutzt werden. Schrauben von Hand über
Kreuz anziehen. Anzugsdrehmoment 0,9...1,1 Nm.

Festo CPX-FB11 0206NH Deutsch6

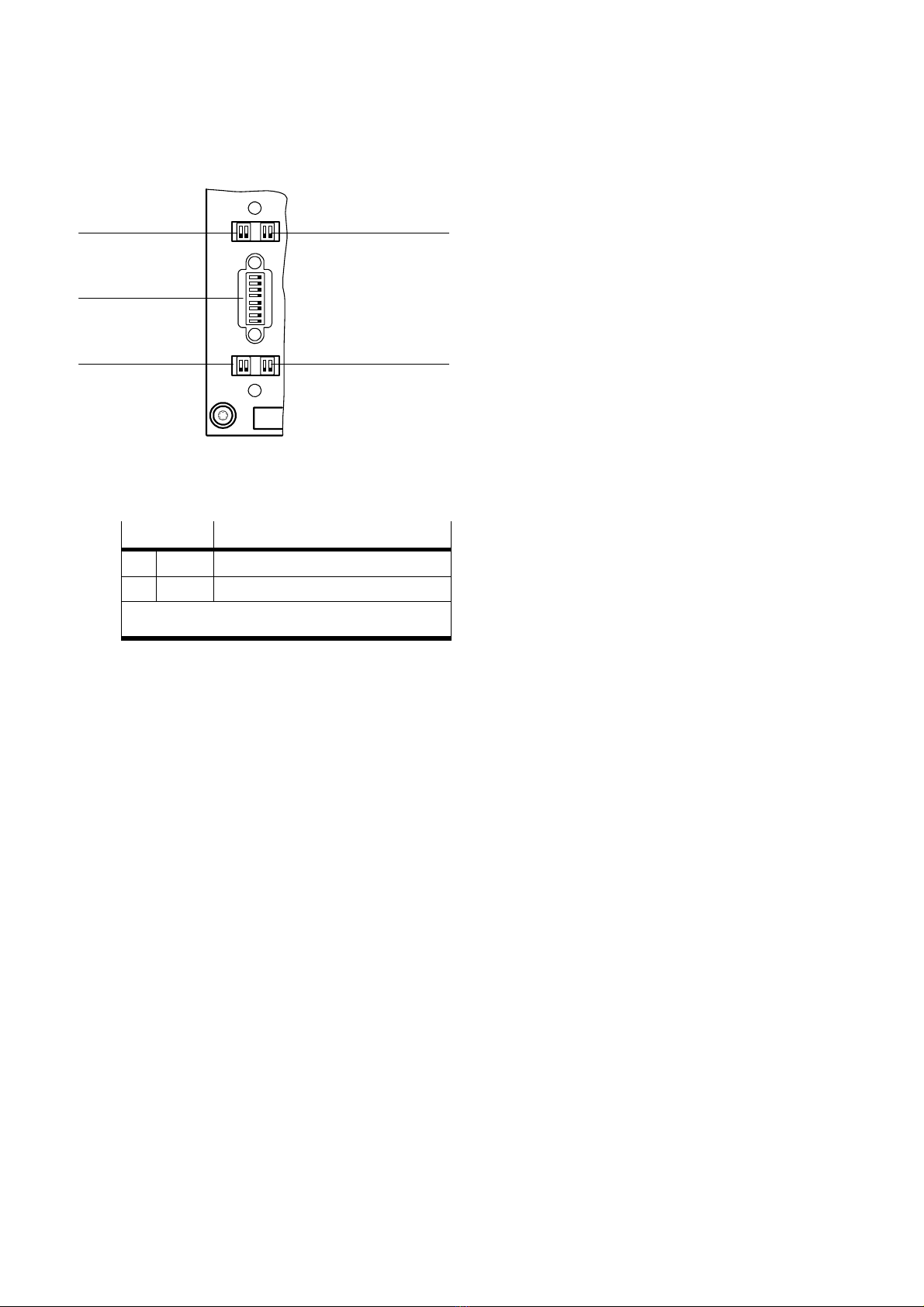

3.2 DIL-Schaltereinstellung
1234 5678
ON
12 12
ON ON
12 12
ON ON
12
34
5
1Reserviert
2Reserviert
3Diagnose-Modus
4Baudrate
5Stationsnummer
DIL-Schalter Beschreibung
11.1/1.2 Reserviert 1)
22.1/2.2 Reserviert 1)
1) Reserviert für Erweiterungen; Schalterelemente müssen
auf OFF stehen

Festo CPX-FB11 0206NH Deutsch 7
DIL-Schalter Beschreibung
33.1, 3.2 Diagnose über “Polled”- oder “Change of
state”-Verbindung:
3.1 3.2
OFF OFF: Diagnose abgeschaltet
OFF ON: EA-Diagnose-Interface
ist eingeschaltet
ON OFF: Statusbits sind eingeschaltet
ON ON: Reserviert für Erweiterungen
44.1
4.2
4.2 4.1
OFF OFF: 125 kBaud
OFF ON: 250 kBaud
ON OFF: 500 kBaud
ON ON: Auto 1)
55.1
5.2
5.3
5.4
5.5
5.6
Feldbus-Stationsnummer binär kodiert
(0 für OFF, 1 für ON)
5.6 bis 5.1
000001=1
000010=2
000011=3
000100=4
000101=5
usw.; zulässiger Wertebereich: 0...63
1) Automatische Baudraten-Erkennung in der Einschaltphase
des CPX-Terminals bei Anschluss an ein laufendes Bus-
system (Nachrichtenaustausch zwischen einem Scanner
und mind. einem Slave). 125 KBd wird eingestellt, wenn
keine Baudrate erkannt wird.

Festo CPX-FB11 0206NH Deutsch8

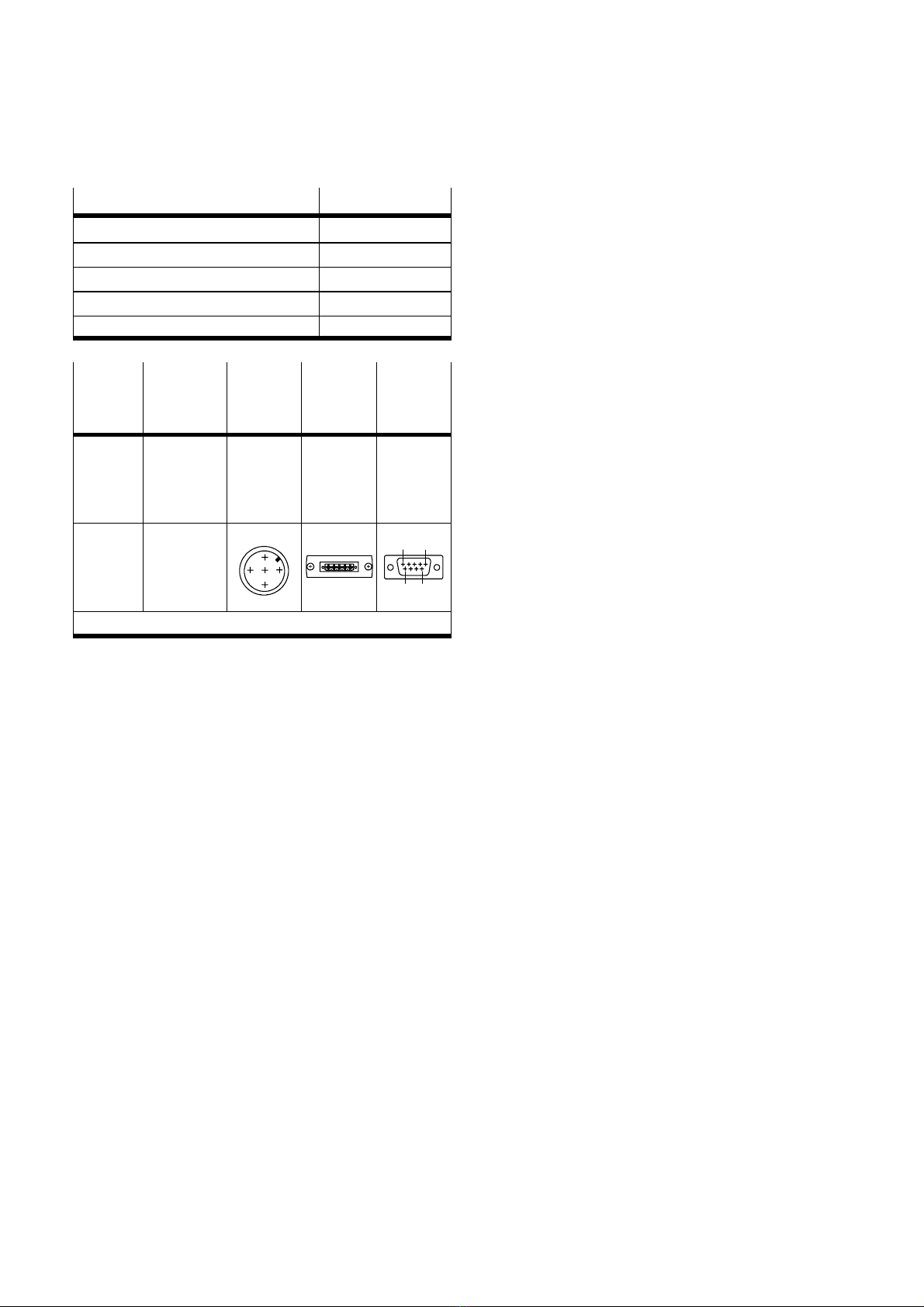

3.3 Feldbus-Schnittstelle
Anschlusszubehör Typenbezeichnung
Micro Style Anschluss (2 x M12 5pol) FBA-2-M12-5pol
Open Style Anschluss (5-polige Klemme) FBA-1-SL-5pol
Sub-D-Anschluss (9-polig) (ist integriert)
Open Style Klemmleiste für FBA-1-SL-5pol FBSD-KL-2x5pol
Sub-D-Buchse FBS-SUB-9-BU-2x4pol
Signal-
bezogene
Adern-
farbe *)
Bezeich-
nung
Micro
Style An-
schluss 1)
(optional)
Open
Style An-
schluss
(optional)
Sub-D-
Stecker
(inte-
griert)
Rot
Weiß
Blank
Blau
Schwarz
24 VDC Bus
CAN_H
Schirm
CAN_L
0VBus
Pin 2
Pin 4
Pin 1
Pin 5
Pin 3
Pin 5
Pin 4
Pin 3
Pin 2
Pin 1
Pin 9
Pin 7
Pin 5
Pin 2
Pin 3
*)
Typisch bei
DeviceNet-
Kabeln
Bus-
anschluss-
Varianten: 1
2
3
4
512 345
51
9
6
1) M12-Stecker für Bus in und M12-Buchse für Bus out

Festo CPX-FB11 0206NH Deutsch 9

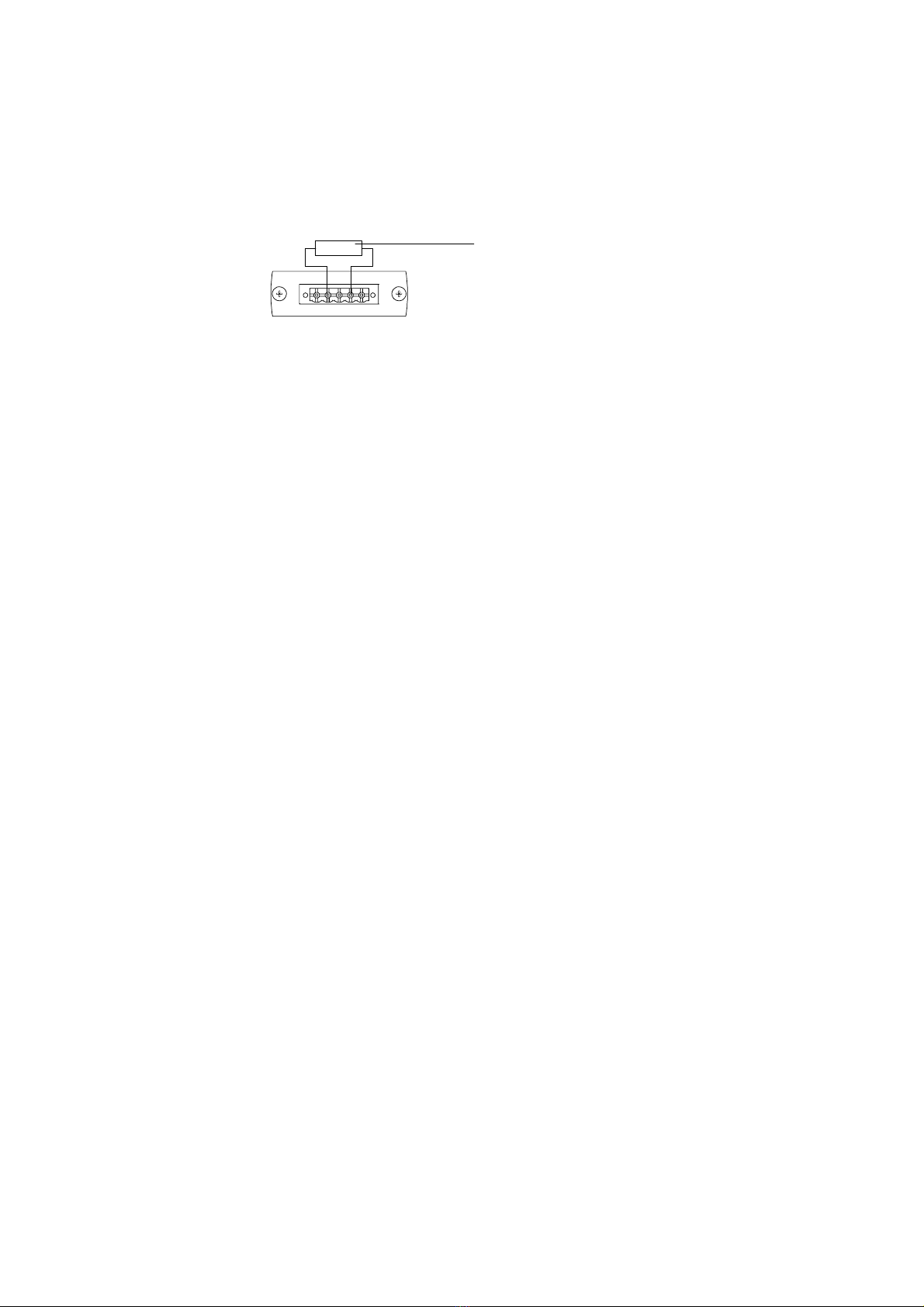

3.4 Busabschluss mit Abschlusswiderständen
Befindet sich das CPX-Terminal am Ende des Feldbus-
systems ist dort ein Busabschluss erforderlich.
1Widerstand für
Busabschluss
zwischen CAN_L
und CAN_H
(121 Ω±1%,
0,25 W) 12 345
1

Festo CPX-FB11 0206NH Deutsch10

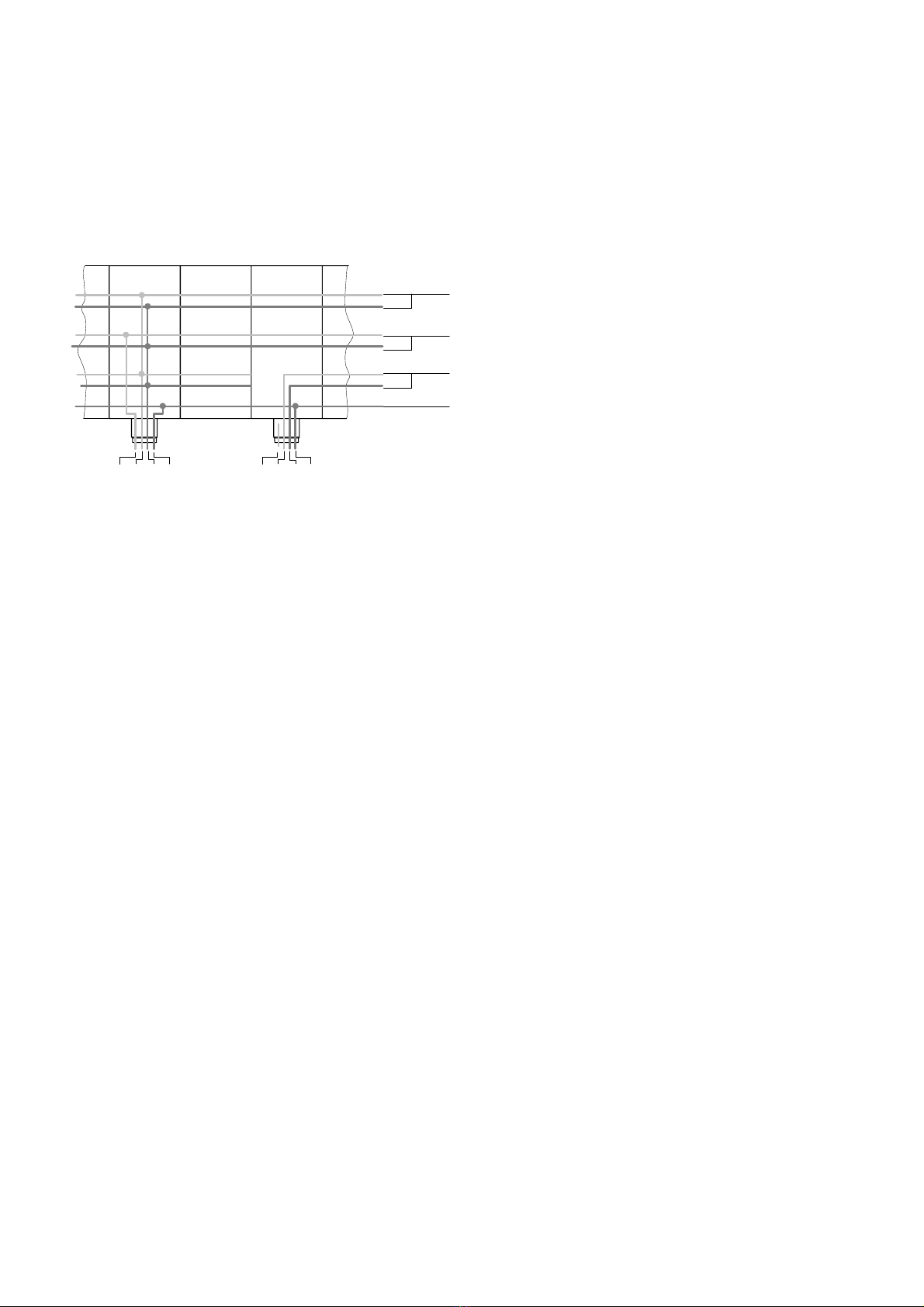

3.5 Spannungsversorgung des CPX-Terminals
Die Betriebs- und Lastspannungsversorgung des CPX-
Terminals wird über Verkettungsblöcke zugeführt. Diese
leiten die Betriebs- und Lastspannung an die angrenzen-
den Module weiter.
12 34
24 V 0 V FE24 V
234
0VFE24 V
1
n.c.
24 V VEN
0VVEN
24 V EL/SEN
0VEL/SEN
24 V AUS
0VAUS
FE
24 V AUS
0VAUS
12 3 4
5
6
7
1Verkettungsblock mit System-
einspeisung Typ CPX-GE-EV-S
2Verkettungsblock ohne
Einspeisung Typ CPX-GE-EV
3Verkettungsblock mit Zusatz-
einspeisung Typ CPX-GE-EV-Z
(Pin 1 nicht belegt)
4Lastspannung für Ventile
5Betriebsspannung für
Elektronik und Sensoren
6Lastspannung für digitale
Ausgänge
7Funktionserde FE

Festo CPX-FB11 0206NH Deutsch 11
System- und Zu-
s
a
t
z
e
i
n
s
p
e
i
s
u
n
g

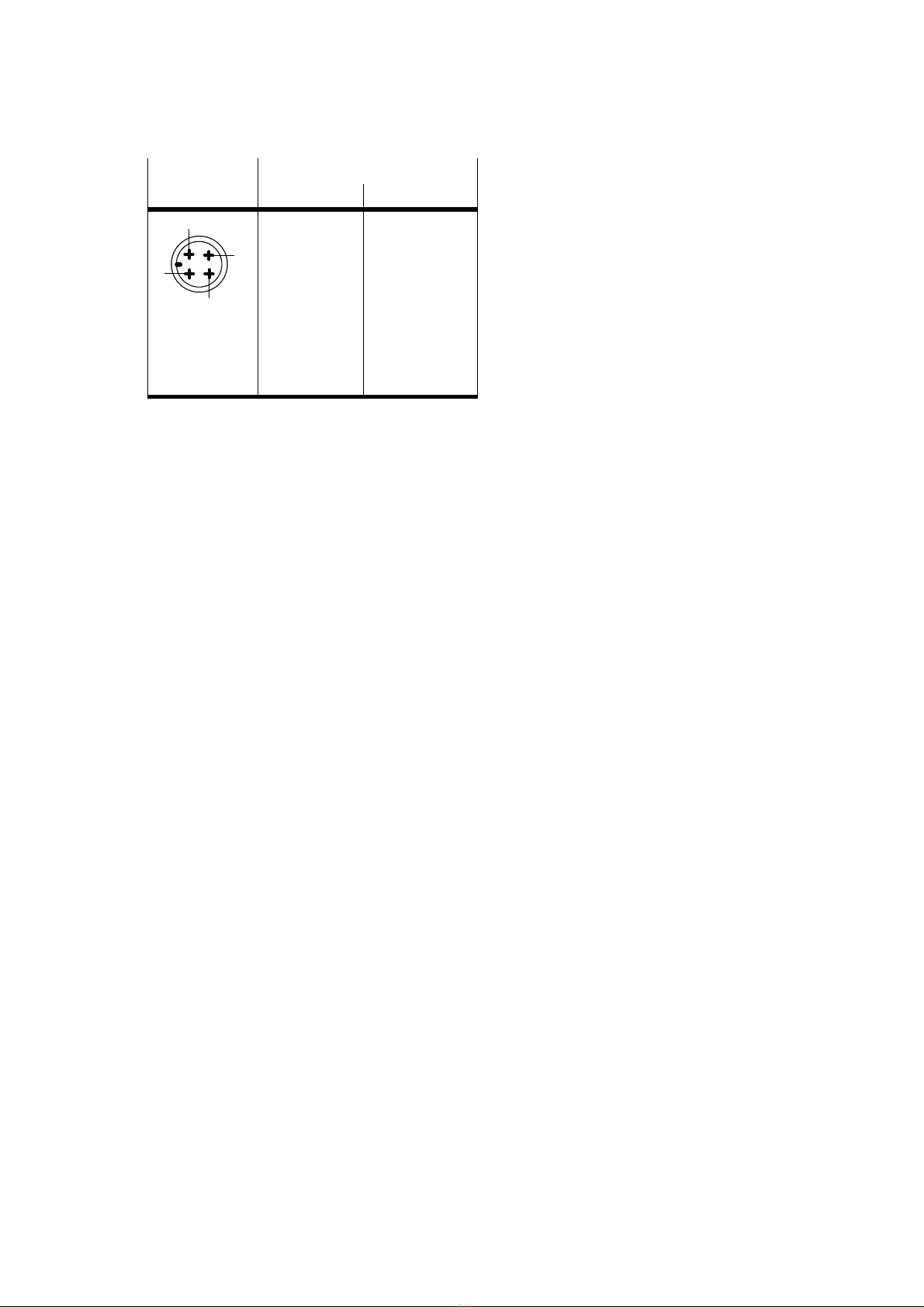

Pin-Belegung
satzeinspeisung Typ CPX-GE-EV-S Typ CPX-GE-EV-...
2
3
4
11. 24 V-Versor-
gung Elektro-
nik und Senso-
ren (UEL/SEN)
2. 24 V-Lastspan-
nungsversor-
gung Ventile
und Ausgänge
(UVEN/UAUS)
3. 0 V
4. Erdungs-
anschluss
1. Frei
(not connected)
2. 24 V-Lastspan-
nung
3. 0 V
4. Erdungs-
anschluss

Festo CPX-FB11 0206NH Deutsch12
Anschlussbeispiel
Das folgende Bild zeigt beispielhaft den Anschluss bei
Verwendung einer Systemeinspeisung und einer Zusatz-
einspeisung für elektrische Ausgänge.
AC
DC
PE PE
3124
AC
DC
PE
3124
PE
8DI 4DO 4DO
4DO 4DO
1
2345 6
2 4
1Potenzialausgleich
2Externe Sicherungen
3Lastversorgung der
Ventile/Ausgänge ist
getrennt abschaltbar
4Erdungsanschluss Pin 4,
ausgelegt für 16 A
5Anschluss der
Systemeinspeisung
Typ CPX-GE-EV-S
6Anschluss der
Zusatzeinspeisung für
elektrische Ausgänge
Typ CPX-GE-EV-Z

Festo CPX-FB11 0206NH Deutsch 13
3.6 Startverhalten des CPX-Terminals
Leuchtet nach dem Systemstart die M-LED permanent, so
ist “Systemstart mit gespeicherter Parametrierung und
gespeichertem CPX-Ausbau” eingestellt.
Vorsicht
Bei CPX-Terminals, bei denen die M-LED permanent
leuchtet, wird die Parametrierung bei Austausch des
CPX-Terminals im Servicefall nicht selbsttätig durch das
übergeordnete System hergestellt. Überprüfen Sie in
diesen Fällen vor dem Austausch, welche Einstellungen
erforderlich sind, und stellen Sie diese Einstellungen
her.
Detaillierte Hinweise finden Sie in der Feldbusknoten-
Beschreibung P.BE-CPX-FB11-... bzw. der Beschreibung
Ihres Handhelds.

Festo CPX-FB11 0206NH Deutsch14
4 Technische Daten
Typ CPX-FB11
Allgemeine Technische Daten Siehe CPX-Systembeschrei-
bung P.BE-CPX-SYS-...
Schutzart nach EN 60529 IP65 (komplett montiert)
Schutz gegen elektrischen Schlag
(Schutz gegen direktes und indirektes
Berühren nach EN 60204-1/IEC 204)
Durch PELV-Netzteil
(Protected Extra-Low Voltage)
Eigenstromaufnahme bei 24 V
– Aus Betriebsspannungsversorgung
Elektronik/Sensoren (UEL/SEN)
Typ. 65 mA
(interne Elektronik)
Galvanische Trennung
– Ankommende Schnittstelle
– Weiterführende Schnittstelle
Galvanisch getrennt
Potentialgebunden
Modulcode (CPX-spezifisch) 204
Feldbus
–Protokoll
– Übertragungsgeschwindigkeit
– Leitungslänge (abhängig von
Baudrate und Kabeltyp)
DeviceNet nach ODVA
Spezifikation V 2.0
125 kBaud, 250 kBaud,
und 500 kBaud
Max. 500 m

Festo CPX-FB11 0206NH English 15
1 User instructionsEnglish
The field bus node CPX-FB11 is intended exclusively for
the use of the CPX terminal as a slave on the DeviceNet.
The maximum values specified in the section “Technical
specifications” must be observed here. Detailed informa-
tion can be found in the manual for the field bus node
P.BE-CPX-FB11-... as well as in the CPX system manual
P.BE-CPX-SYS-... .
Warning
SSwitch off the power supply before connecting or
disconnecting plugs (otherwise this could lead to
functional damage).
SUse only power units which guarantee reliable
isolation of the operating voltages as per IEC 742/
EN 60742/VDE 0551 with at least 4 kV isolation
resistance (Protected Extra Low Voltage PELV).
Switch power packs are permitted, providing they
guarantee reliable isolation in accordance with
EN 60950/VDE 0805.
SConnect an earth conductor of sufficient cross-
sectional area to the connection on the CPX terminal
marked with the earth symbol.
SThe CPX field bus node for DeviceNet contains elec-
trostatically sensitive components. Do not therefore
touch any contacts. Observe the regulations for
handling electrostatically sensitive components.
Please note
Commission only a CPX terminal which has been fitted
and wired completely.

Festo CPX-FB11 0206NH English16
2 Connecting and display elements
1Bus status specific
and CPX-specific
LEDs
2Exchangeable field
bus connection
(here micro style)
3Cover of the DIL
switches
4Service interface for
handheld, etc.
1
2
3
4
Bus status LEDs CPX-specific LEDs
MS Module status (red/green) PS Power system (green)
NS Network status (red/green) PL Power load (green)
I/O I/O status (red/green) SF System failure (red)
MModify (yellow) 1)
1) Parametrizing modified or Force active
In normal operating status the following LEDs light up
green: PS, PL, MS, NS.
The I/O LED lights up green only when inputs/outputs are
controlled via DeviceNet. The M LED lights up only when
“System start with saved parametrizing and CPX exten-
sion” is set.

Festo CPX-FB11 0206NH English 17
3 Installation instructions
3.1 Fitting
Field bus node CPX-FB11 is mounted in a manifold base of
the CPX terminal.
1Screws,
tightening torque
0.9...1.1 Nm
2Field bus node
CPX-FB11
3Contact rails
4Manifold base
3
1
2
4
Dismantling
SRemove the screws and carefully lift up the field bus
node.
Fitting
1. Check the seal and sealing surfaces and refit the sub-
base.
2. Place the screws so that the self-cutting threads are
used. Tighten the screws by hand in diagonally oppo-
site sequence. Tightening torque 0.9...1.1 Nm.

Festo CPX-FB11 0206NH English18
3.2 DIL switch settings
1234 5678
ON
12 12
ON ON
12 12
ON ON
12
34
5
1Reserved
2Reserved
3Diagnostic mode
4Baud rate
5Station number
DIL switches Description
11.1/1.2 Reserved 1)
22.1/2.2 Reserved 1)
1) Reserved for extensions; switch elements must be set to
OFF

Festo CPX-FB11 0206NH English 19
DIL switches Description
33.1, 3.2 Diagnosis via “Polled” or “Change of state”
connection:
3.1 3.2
OFF OFF: Diagnosis switched off
OFF ON: I/O diagnostic interface is
switched on
ON OFF: Status bits are switched on
ON ON: Reserved for extensions
44.1
4.2
4.2 4.1
OFF OFF: 125 kBaud
OFF ON: 250 kBaud
ON OFF: 500 kBaud
ON ON: Auto 1)
55.1
5.2
5.3
5.4
5.5
5.6
Field bus station number binary coded
(0 for OFF, 1 for ON)
5.6 to 5.1
000001=1
000010=2
000011=3
000100=4
000101=5
etc.; permitted value range: 0...63
1) Automatic baud rate recognition in the switch-on phase of
the CPX terminal when connected to a bus system which is
running (exchange of data between a scanner and at least
one slave). 125 KBd is set if no baud rate is recognized.

Festo CPX-FB11 0206NH English20
3.3 Field bus interface
Connection accessories Type designation
Micro style connection (2 x M12 5-pol) FBA-2-M12-5pol
Open style connection (5-pin terminal) FBA-1-SL-5pol
Sub-D connection (9-pin) (is integrated)
Open style terminal strip for FBA-1-SL-5pol FBSD-KL-2x5pol
Sub-D socket FBS-SUB-9-BU-2x4pol
Signal-
related
core
colour *)
Designation Micro style
connec-
tion 1)
(optional)
Open style
connection
(optional)
Sub-D
plug
(inte-
grated)
Red
White
Blank
Blue
Black
24 V DC bus
CAN_H
Screening/
shield
CAN_L
0Vbus
Pin 2
Pin 4
Pin 1
Pin 5
Pin 3
Pin 5
Pin 4
Pin 3
Pin 2
Pin 1
Pin 9
Pin 7
Pin 5
Pin 2
Pin 3
*)
Typical for
DeviceNet
cables
Bus connnec-
tion variants:
1
2
3
4
512 345
51
9
6
1) M12 plug for Bus in and M12 socket for Bus out
