Festo MS6-SV-E User manual

de Bedienungs-
anleitung
en Operating
instructions
8028460
1310b
[8028461]
Druckaufbau- und Entlüftungsventil
Soft-start/quick exhaust valve
MS6-SV-...-E-10V24

MS6-SV-...-E-10V24
2 Festo – MS6-SV-...-E-10V24 – 1310b
Symbole/Symbols: Einbau und Inbetriebnahme darf nur durch Fach-
personal mit entsprechender Qualifikation gemäß
dieser Bedienungsanleitung durchgeführt
werden.
Installation and commissioning may only be per-
formed in accordance with these instructions by
technicians with appropriate qualifications.
Warnung
Warning
Vorsicht
Caution
Hinweis
Note
Umwelt
Environment
Zubehör
Accessories
Deutsch – Originalbetriebsanleitung 3..................................................
English – Translation of the original instructions 40.........................................

MS6-SV-...-E-10V24
Festo – MS6-SV-...-E-10V24 – 1310b Deutsch 3
Deutsch – Druckaufbau- und Entlüftungsventil
MS6-SV-...-E-10V24
Inhaltsverzeichnis
1Sicherheit 5...............................................................
1.1 Allgemeine Sicherheitshinweise 5..............................................
1.2 Bestimmungsgemäße Verwendung 5...........................................
1.3 Vorhersehbare Fehlanwendung 6..............................................
1.4 Sicherheitsfunktion nach EN ISO 13849 6.......................................
2 Voraussetzungen für den Produkteinsatz 7......................................
2.1 Technische Voraussetzungen 7................................................
2.2 Qualifikation des Fachpersonals 7..............................................
2.3 Ausfälle aufgrund gemeinsamer Ursache (Common Cause Failure – CCF) 8..............
2.4 Einsatzbereich und Zulassungen 8.............................................
2.5 Service 8.................................................................
3 Bedienteile und Anschlüsse 9................................................
4 Funktion und Anwendung 10..................................................
4.1 Betriebsarten Automatischer Start/Überwachter Start 10...........................
4.2 Funktionsprinzip der Multipol-Steckdosen NECA-…-MP1, -MP3 und -MP5 12.............
4.3 Anschlussbeispiele 13........................................................
4.3.1 MS6-SV-E mit Multipol-Steckdose NECA-S1G9-P9-MP1 13...................
4.3.2 MS6-SV-E mit Multipol-Steckdose NECA-S1G9-P9-MP3 15...................
4.3.3 MS6-SV-E mit Multipol-Steckdose NECA-S1G9-P9-MP5 16...................
4.4 Meldekontakt 18............................................................
4.5 Durchschaltdruck/Befüllzeit 19.................................................
5 Einbau mechanisch/pneumatisch 20............................................
5.1 Mechanischer Einbau 20......................................................
5.2 Pneumatischer Einbau 22.....................................................
5.2.1 Pneumatisch – Anschluss 1 und 2 22....................................
5.2.2 Pneumatisch – Anschluss 3 22.........................................

MS6-SV-...-E-10V24
4 Festo – MS6-SV-...-E-10V24 – 1310b Deutsch
6 Elektrischer Anschluss 23....................................................
6.1 Erdungsband anschließen 24..................................................
6.2 Multipol-Steckdose NECA-… anschließen 25......................................
6.3 Eingänge und Ausgänge 26....................................................
7 Inbetriebnahme 26..........................................................
8 Betrieb 27.................................................................
9WartungundPflege 27.......................................................
10 Ausbau 28.................................................................
11 Außerbetriebnahme und Entsorgung 28.........................................
12 Zubehör 28.................................................................
13 Diagnose und Fehlerbehandlung 29............................................
13.1 LED-Anzeige 29.............................................................
13.2 Anzeige der Fehlercodes 29....................................................
13.3 Störungsbeseitigung bei auftretendem Fehlercode: 30..............................
14 Technische Daten 31.........................................................
14.1 Sicherheitstechnische Kenngrößen 31...........................................
14.2 Allgemeine Daten 31.........................................................
14.3 Befüllungsdurchfluss 34......................................................
14.4 Entlüftungsszeit 35..........................................................
14.5 Schaltverhalten der Multipol-Steckdosen NECA-…-MP1, -MP3 und -MP5 36..............
14.5.1 Schaltverhalten für Multipol-Steckdose NECA-S1G9-P9-MP1 36..............
14.5.2 Schaltverhalten für Multipol-Steckdose NECA-S1G9-P9-MP3/-MP5 38.........

MS6-SV-...-E-10V24
Festo – MS6-SV-...-E-10V24 – 1310b Deutsch 5
1 Sicherheit
1.1 Allgemeine Sicherheitshinweise
Hinweis
Verlust der Sicherheitsfunktion
Wenn Maßnahmen zur Beherrschung der “Ausfälle aufgrund gemeinsamer Ursache”
(CCF) nicht eingehalten werden, kann die Sicherheitsfunktion des Druckaufbau- und
Entlüftungsventils beeinträchtigt werden.
• Stellen Sie sicher, dass die beschriebenen Maßnahmen zur Beherrschung der
“Ausfälle aufgrund gemeinsamer Ursache” (CCF) eingehalten werden (Kap. 2.3
und Kap. 14.1 ).
Hinweis
Verlust der Sicherheitsfunktion
Nicht-Einhalten der Technischen Daten kann zum Verlust der Sicherheitsfunktion führen.
• Halten Sie die Technischen Daten ein.
1.2 Bestimmungsgemäße Verwendung
Das elektropneumatische Druckaufbau- und Entlüftungsventil dient bestimmungsgemäß ausschließlich
dem schnellen und sicheren Entlüften und dem sanften Druckaufbau in pneumatischen Leitungs-
systemen und Endgeräten der Industrie.
Bei dem Produkt handelt es sich um ein sicheres, redundantes mechatronisches System nach den
Forderungen der EN ISO 13849-1+2, bei dem die pneumatische Sicherheitsfunktion “sicheres
Entlüften” auch bei einem Fehler im Ventil (z. B. durch Verschleiß, Verschmutzung) gewährleistet ist.

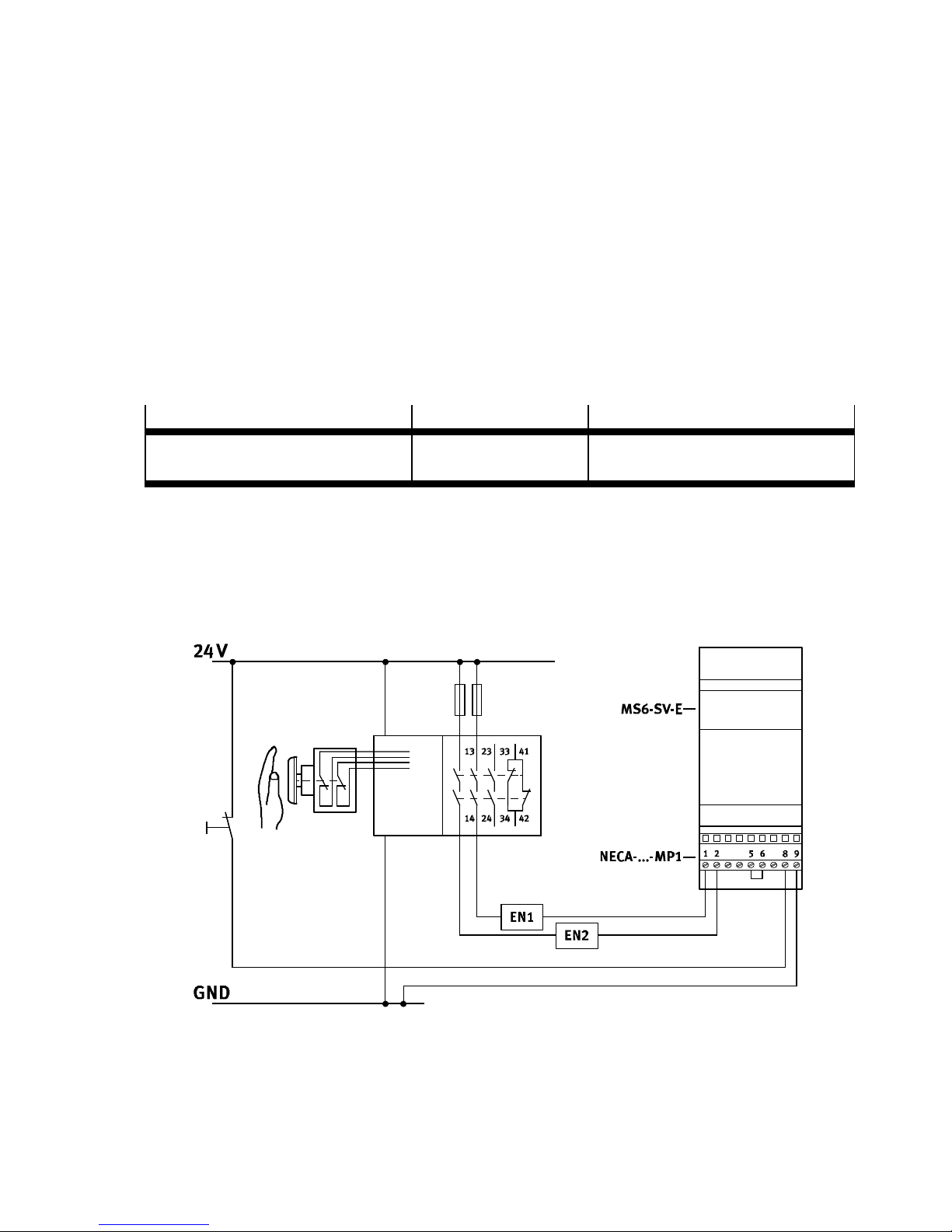

Über den elektrischen Anschluss (Multipol-Steckdose NECA-… Sub-D, 9-polig) erhält das
MS6-SV-...E-10V24-… die sicheren Enable-Signale (EN1/EN2) von handelsüblichen elektronischen oder
elektromechanischen Sicherheitsschaltgeräten, die die Schutzeinrichtungen der Maschine (z. B. Not-
Halt, Lichtgitter, elektrische Türschalter der Schutzeinhausung etc.) überwachen.
Das Produkt ist zum Einbau in Maschinen bzw. automatisierungstechnische Anlagen bestimmt und
ausschließlich folgendermaßen einzusetzen:
– im Industriebereich
– innerhalb der durch die technischen Daten definierten Grenzen des Produkts
(Kap. 14 Technische Daten)
– im Originalzustand ohne eigenmächtige Veränderungen
– in technisch einwandfreiem Zustand
– im Standardbetrieb, zu dem auch Stillstand, Einricht- und Servicebetrieb sowie Notfallbetrieb
zählen

MS6-SV-...-E-10V24
6 Festo – MS6-SV-...-E-10V24 – 1310b Deutsch
1.3 Vorhersehbare Fehlanwendung
Zur nicht bestimmungsgemäßen Verwendung gehören folgende vorhersehbare Fehlanwendungen:
– der Einsatz im Außenbereich
– der Einsatz als Pressensicherheitsventil
– das Umgehen der Sicherheitsfunktion
– der Einsatz im reversiblen Betrieb (Umkehrung von Zu- und Abluft)
– Vakuumbetrieb
Hinweis
Bei Schäden, die aufgrund von unbefugten Eingriffen oder nicht bestimmungsgemäßem
Gebrauch entstehen, erlischt der Gewährleistungs- und Haftungsanspruch gegenüber
dem Hersteller.
1.4 Sicherheitsfunktion nach EN ISO 13849
Für die Sicherheitsfunktionen weist das elektropneumatische Druckaufbau- und Entlüftungsventil
steuerungstechnische Eigenschaften auf, mit denen ein Performance Level e erreicht werden kann.
Das Produkt wurde nach den grundlegenden und bewährten Sicherheitsprinzipien der EN ISO 13849-2
entwickelt und gefertigt.
Folgende Anforderungen gelten für den Betreiber:
– Die Angaben zur Montage und den Betriebsbedingungen in dieser Bedienungsanleitung sind einzu-
halten.
– Für einen Einsatz in höheren Kategorien (2 bis 4) sind die Anforderungen der EN ISO 13849 (z. B.
CCF) zu berücksichtigen.
– Das Produkt muss mindestens einmal pro Monat ausgeschaltet werden, um die Sicherheitsfunktion
sicherzustellen.
– Die grundlegenden und bewährten Sicherheitsprinzipien der EN ISO 13849-2 zur Implementierung
und zum Betrieb des Bauteils sind zu erfüllen.
– Beim Einsatz dieses Produkts in Maschinen oder Anlagen, für die spezifische C-Normen gelten, sind
die dort genannten Anforderungen zu beachten.
– Vor dem Einsatz des Produkts ist eine Risikobeurteilung entsprechend EN ISO 12100 nach
Maschinenrichtlinie 2006/42/EG, Anhang I, Absatz 1 und 1.1.2 notwendig.
– Der Anwender ist dafür verantwortlich, alle geltenden Sicherheitsvorschriften und -regeln mit der
für ihn zuständigen Behörde in eigener Verantwortung abzustimmen und einzuhalten.

MS6-SV-...-E-10V24
Festo – MS6-SV-...-E-10V24 – 1310b Deutsch 7
2 Voraussetzungen für den Produkteinsatz
• Stellen Sie diese Bedienungsanleitung dem Konstrukteur und Monteur der Maschine oder Anlage,
an der dieses Produkt zum Einsatz kommt, zur Verfügung.
• Bewahren Sie diese Bedienungsanleitung während des gesamten Produktlebenszyklus auf.
• Berücksichtigen Sie die für den Bestimmungsort geltenden gesetzlichen Regelungen sowie:
– Vorschriften und Normen,
– Regelungen der Prüforganisationen und Versicherungen,
– nationale Bestimmungen.
2.1 Technische Voraussetzungen
Allgemeine, stets zu beachtende Hinweise für den ordnungsgemäßen und sicheren Einsatz des Pro-
dukts:
• Halten Sie die angegebenen Grenzwerte ein (z. B. für Drücke, Temperaturen und elektrische
Spannungen).
• Sorgen Sie für Druckluft mit ordnungsgemäßer Aufbereitung gemäß den Angaben zum Medium.
• Entfernen Sie Partikel in den Zuleitungen vor der Montage durch geeignete Maßnahmen. Sie
schützen das Produkt so vor frühzeitigem Ausfall und höherem Verschleiß.
• Belüften Sie Ihre gesamte Anlage langsam. Damit können schlagartige Bewegungen vermieden
werden.
• Beachten Sie die Warnungen und Hinweise in dieser Bedienungsanleitung.
• Verwenden Sie das Produkt im Originalzustand mit zugehöriger Multipol-Steckdose NECA-… ohne
eigenmächtige Veränderung.
2.2 Qualifikation des Fachpersonals
Einbau, Installation, Inbetriebnahme, Wartung, Reparatur und Außerbetriebnahme dürfen nur von
qualifiziertem Fachpersonal mit Kenntnissen und Erfahrungen im Umgang mit elektrischer und pneuma-
tischer Steuerungstechnik vorgenommen werden.

MS6-SV-...-E-10V24
8 Festo – MS6-SV-...-E-10V24 – 1310b Deutsch
2.3 Ausfälle aufgrund gemeinsamer Ursache (Common Cause Failure –
CCF)
Ausfälle aufgrund gemeinsamer Ursache bewirken den Verlust der Sicherheitsfunktion, da in diesem
Fall beide Kanäle in einem zweikanaligen System gleichzeitig ausfallen.
Durch folgende Maßnahmen stellen Sie sicher, dass Ausfälle aufgrund gemeinsamer Ursache vermie-
den werden:
– Einhaltung der zulässigen Werte für Schwing- und Schockbelastung
– Einhaltung des Temperaturbereichs
– Einhaltung der Druckluftqualität entsprechend den technischen Daten, insbesondere Vermeidung
von Flugroststaub (z. B. hervorgerufen durch Service-Arbeiten) sowie Einhaltung des Restölgehalts
von max. 0,1 mg/m
3
bei Verwendung von esterhaltigen Ölen (die z. B. im Kompressoröl enthalten
sein können)
– Einhaltung des maximalen Betriebsdrucks ggf. durch den Einsatz eines Druckbegrenzungsventils
– Ein Zusetzen des Schalldämpfers muss vermieden werden (Abschnitt 5.2.2)
Beachten Sie hierzu die technischen Daten im Kapitel 14.
Hinweis
Verlust der Sicherheitsfunktion
Nicht-Einhalten der Technischen Daten kann zum Verlust der Sicherheitsfunktion führen.
• Halten Sie die Technischen Daten ein.
2.4 Einsatzbereich und Zulassungen
Das Produkt ist ein Sicherheitsbauteil nach Maschinenrichtlinie 2006/42/EG und mit dem CE-Kennzei-
chen versehen.
Sicherheitsgerichtete Normen und Prüfwerte, die das Produkt einhält und erfüllt, finden Sie im Ab-
schnitt Technische Daten. Die produktrelevanten EG-Richtlinien und Normen entnehmen Sie bitte der
Konformitätserklärung.
Zertifikate und die Konformitätserklärung zu diesem Produkt finden Sie auf:
www.festo.com/sp
2.5 Service
Es dürfen nur Reparaturen mit im Ersatzteilkatalog gelisteten Teilen durchgeführt werden. Das Öffnen
des Gehäuses ist untersagt. Bitte wenden Sie sich bei technischen Problemen an Ihren lokalen Service
von Festo.

MS6-SV-...-E-10V24
Festo – MS6-SV-...-E-10V24 – 1310b Deutsch 9
3 Bedienteile und Anschlüsse
Das elektropneumatische Druckaufbau- und Entlüftungsventil MS6-SV-...-E-10V24-..., im folgendem
MS6-SV-E genannt, entspricht der Kategorie 4 mit einem maximal erreichbarer Performance Level e
nach DIN EN ISO 13849-1.
1
2
3
4
5
6
7
8
9
1LED Anzeige (LED Power und LED Error)
2Drosselschraube für Softstartfunktion
3Pneumatischer Anschluss 1 (Eingang
Druckluft)
4Elektronikblock
5Ventilblock
6Multipol-Steckdose NECA-… (Zubehör)
7Pneumatischer Anschluss 3 (Entlüftung)
8Vormontiertes Erdungsband
9Pneumatischer Anschluss 2 (Ausgang
Druckluft)
Fig. 1 Bedienteile und Anschlüsse

MS6-SV-...-E-10V24
10 Festo – MS6-SV-...-E-10V24 – 1310b Deutsch
4 Funktion und Anwendung
4.1 Betriebsarten Automatischer Start/Überwachter Start
Die folgenden zwei Betriebsarten sind möglich:
– “Automatischer Start” (automatic reset)
– “Überwachter Start” (monitored reset)
In beiden Betriebsarten kann das MS6-SV-E abhängig von der verwendeten Multipol-Steckdose
NECA-… entweder mit statischen oder dynamischen Enable-Signalen (EN1/EN2) elektrisch angesteuert
werden.
Funktionsweise der Betriebsarten (Fig. 2):
– Die Betriebsart “Automatischer Start” (automatic reset) ist durch eine Brücke von Klemme 5 auf 6
in der Multipol-Steckdose NECA-… voreingestellt (Auslieferungszustand).
– Die Betriebsart “Überwachter Start” (monitored reset) ist aus Sicht des Gesamtsystems als unterla-
gerter Start anzusehen. Führend ist immer das Freigabesignal des Sicherheitsrelais oder der Steue-
rung.
Hinweis
Der durch den Starttaster generierte Impuls muss in einem Zeitfenster zwischen 0,1 s
und 2 s liegen.
Wenn der Starttaster zu lange gedrückt wird oder einrastet, wird ein Querschluss
erkannt und das Gerät geht in den Fehlermodus.
Hinweis
Das Startsignal auf S34 darf erst 1 s nach dem Anlegen der Enable-Signale EN1/EN2
erzeugt werden.
Wenn das Startsignal vor oder zeitgleich mit den Enable-Signalen liegt, wird dieses nicht
erkannt und muss erneut gesetzt werden.

MS6-SV-...-E-10V24
Festo – MS6-SV-...-E-10V24 – 1310b Deutsch 11
Automatischer Start
(Auslieferungszustand)
Überwachter Start
Fig. 2 Betriebsarten

MS6-SV-...-E-10V24
12 Festo – MS6-SV-...-E-10V24 – 1310b Deutsch
4.2 Funktionsprinzip der Multipol-Steckdosen NECA-…-MP1, -MP3 und
-MP5
Zustand von
EN1
Zustand von
EN2
Zustand Ventil
mit NECA-…-MP1
Zustand Ventil
mit NECA-…-MP3
Zustand Ventil mit
NECA-…-MP5
0V 0V Unbelüftet Ventil geht in den
Fehlermodus
Ventil geht nicht in den
Fehlermodus, bleibt aber
im sicheren, unbelüfteten
Zustand
Hinweis:
Querschlusserkennung
und Fehlererkennung/
Auswertung über externe
Steuerung notwendig
0V 24 V Ventil geht in den
Fehlermodus
Belüftet Belüftet
24 V 24 V Belüftet Ventil geht in den
Fehlermodus
Ventil geht nicht in den
Fehlermodus, bleibt aber
im sicheren, unbelüfteten
Zustand
Hinweis:
Querschlusserkennung
und Fehlererkennung/
Auswertung über externe
Steuerung notwendig
24 V 0V Ventil geht in den
Fehlermodus
Unbelüftet Unbelüftet
Tab. 1 Funktionsprinzip der Multipol-Steckdosen NECA-…

MS6-SV-...-E-10V24
Festo – MS6-SV-...-E-10V24 – 1310b Deutsch 13
Erkennung von Signalübergängen
Werden Sicherheitsausgänge mit Testimpulsen benutzt, um das MS6-SV-E anzusteuern, ist folgendes
Zeitverhalten zu beachten:
• MS6-SV-E Zustand Entlüftung
Testimpulse < 3 ms werden ignoriert
• MS6-SV-E Zustand Belüftung
Testimpulse < 12 ms werden ignoriert
Querschlusserkennung der Enable-Signale
Generell ist eine Querschlußerkennung zu gewährleisten, um Performance Level e zu erreichen. Abhän-
gig vom gewählten Stecker erkennt entweder das MS6-SV-E selbst den Querschluss oder das
Sicherheitsschaltgerät/-SPS.
NECA-…-MP1 NECA-…-MP3 NECA-…-MP5
durch Sicherheitsschaltgerät/-SPS
(taktende Signale)
durch MS6-SV-E durch Sicherheitsschaltgerät/-SPS
(Überwachung Potentialdifferenz)
Tab. 2 Querschlusserkennung
4.3 Anschlussbeispiele
4.3.1 MS6-SV-E mit Multipol-Steckdose NECA-S1G9-P9-MP1
Fig. 3 Anschluss NECA-...-MP1

MS6-SV-...-E-10V24
14 Festo – MS6-SV-...-E-10V24 – 1310b Deutsch
Die Multipol-Steckdose NECA-…-MP1 ist für statische und taktende Sicherheitsausgänge einsetzbar:
– Statische Enable-Signale (EN1/EN2 = 24 V)
Fig. 4 Statische Enable-Signale - Signalabstand
– Taktende Enable-Signale (EN1/EN2 = 24 V) zur Querschlusserkennung.
Die Querschlusserkennung mittels Taktsignalen wird grundsätzlich durch das verwendete Sicher-
heitsschaltgerät/Sicherheits-SPS durchgeführt.
Fig. 5 Enable-Signale – Querschlusskennung
Die Diagramme für das Schaltverhalten finden Sie im Kapitel 14 “Technische Daten” (Fig. 20).
Hinweis
Da die Taktausgänge diverser Steuerungshersteller nicht genormt sind, ist die Verwend-
barkeit jeweils zu überprüfen. Liegt der Takt außerhalb der beschriebenen Grenzen wird
das vom MS6-SV-E als Fehler erkannt und eine sichere Abschaltung herbeigeführt.

MS6-SV-...-E-10V24
Festo – MS6-SV-...-E-10V24 – 1310b Deutsch 15
4.3.2 MS6-SV-E mit Multipol-Steckdose NECA-S1G9-P9-MP3
Hinweis
Die Multipol-Steckdose NECA-S1G9-P9-MP3 ist für die konventionelle Beschaltung mit
elektromechanischen Sicherheitsrelais vorgesehen. Kommt es bei der Verwendung mit
bipolaren Halbleiterausgängen zu Problemen, verwenden Sie in diesem Fall die Multi-
pol-Steckdose NECA-S1G9-P9-MP5
Fig. 6 Anschluss mit NECA-...-MP3
– statische Enable-Signale mit entgegengesetzten Potentialen
– Verzögerungszeit der Pegelwechsel der Enable-Signale werden überwacht
– Verhalten bei der Erkennung eines Querschlusses:
• MS6-SV-E im entlüfteten Zustand: bleibt im sicheren Zustand und geht in Störung
• MS6-SV-E im belüfteten Zustand: geht in den sicheren Zustand und geht in Störung
Fig. 7 Statische Enable-Signale - Signalabstand
Die Diagramme für das Schaltverhalten finden Sie im Kapitel 14 “Technische Daten” (Fig. 22).

MS6-SV-...-E-10V24
16 Festo – MS6-SV-...-E-10V24 – 1310b Deutsch
4.3.3 MS6-SV-E mit Multipol-Steckdose NECA-S1G9-P9-MP5
Hinweis
Ein Querschluss zwischen den Enable-Signalen EN1/EN2 wird nicht erkannt und führt zu
keiner Fehlerreaktion. Erst wenn die Enable-Signale korrekt anliegen, wird die Anlage
belüftet.
• Sicherstellen, dass die Querschlusserkennung durch entsprechende Maßnahmen in
der Peripherie (SPS/Sicherheitssteuerung) im Sinne der gültigen Sicherheits-
standards hergestellt und gewährleistet werden.
Fig. 8 Anschluss mit NECA-...-MP5
– statische Enable-Signale mit entgegengesetzten Potentialen
– Verzögerungszeit der Pegelwechsel der Enable-Signale werden nicht überwacht
– Verhalten bei der Erkennung eines Querschlusses (durch vorgeschaltetes
Sicherheitsschaltgerät/-SPS):
• MS6-SV-E im entlüfteten Zustand: bleibt im sicheren Zustand und geht nicht in Störung
• MS6-SV-E im belüfteten Zustand: geht in den sicheren Zustand und geht nicht in Störung
– Enable-Signale sind galvanisch von der Versorgungsspannung getrennt

MS6-SV-...-E-10V24
Festo – MS6-SV-...-E-10V24 – 1310b Deutsch 17
Fig. 9 Statische Enable-Signale - Signalabstand
Die Diagramme für das Schaltverhalten finden Sie im Kapitel 14 “Technische Daten” (Fig. 22).
Schaltzustände
Hinweis
Die Verzögerungszeit t2 zwischen EN1 und EN2 muss selbstständig festgelegt werden.
Die zeitliche Dauer der Verzögerung wird nicht ausgewertet. Die Multipol-Steckdose
NECA-MP5 erlaubt keine Querschlusserkennung durch das MS6-SV-E..

MS6-SV-...-E-10V24
18 Festo – MS6-SV-...-E-10V24 – 1310b Deutsch
4.4 Meldekontakt
Der Meldekontakt ist ein potentialfreier Schließerkontakt eines Halbleiterrelais. Über die Klemmen 3
und 4 der Multipol-Steckdose NECA-… kann der Kontakt bei Bedarf in den Rückführkreis (feedback
circuit) einer Sicherheitssteuerung aufgenommen werden.
Hinweis
Ein Betrieb des Meldekontakts außerhalb der zulässigen technischen Daten führt zu
dessen irreparablen Ausfall. Die Einhaltung der Spezifikation ist durch eine geeignete
Schutzbeschaltung sicherzustellen.
Hinweis
Die Belegung dieser Kontakte ist für das Erreichen des Sicherheitskategorie nicht
erforderlich.
Fig. 10 Anschluss Feedbacksignal
Die Diagramme für das Schaltverhalten finden Sie im Kapitel 14 “Technische Daten” (mit Multipol-
Steckdose NECA-S1G9-P9-MP1 Fig. 20; mit Multipol-Steckdose NECA-S1G9-P9-MP3/MP5
Fig. 22).
Zustand Ventil Meldekontakt
Ansteuerung zur Belüftung durch EN1 und EN2 offen
Ansteuerung zur Entlüftung durch EN1 und EN2 geschlossen
Störung (rote LED blinkt) offen
Versorgungsspannung liegt nicht an offen
Tab. 3 Schaltzustände des Meldekontakts

MS6-SV-...-E-10V24
Festo – MS6-SV-...-E-10V24 – 1310b Deutsch 19
4.5 Durchschaltdruck/Befüllzeit
Mit der im Deckel befindlichen Drosselschraube wird ein langsamer Druckaufbau des Ausgangsdrucks
p2 erzeugt. Durch Drehen der Drosselschraube kann der Druckanstieg eingestellt werden. Hat der Aus-
gangsdruck p2 ca. 50 % des Betriebsdrucks p1 erreicht, öffnet das Ventil und die maximale Druchfluss-
leistung wird freigegeben.
1
2
1Verhältnis p2 zu p1 [%] 2Zeitachse t
Fig. 11 Toleranzfeld Durchschaltdruck
Beispiel:
Bei einem Betriebsdruck von p1 = 4 bar, ist unter Beachtung der zulässigen Toleranz von ±20 % ein
Durchschaltdruck von 1,2 bis 2,8 bar zulässig.
1
2
3
4
1Ausgangsdruck p2 [bar]
2Zeitachse t
3Drosselschraube +
4Drosselschraube -
Fig. 12 Toleranzfeld Befüllzeit

MS6-SV-...-E-10V24
20 Festo – MS6-SV-...-E-10V24 – 1310b Deutsch
5 Einbau mechanisch/pneumatisch
5.1 Mechanischer Einbau
Hinweis
Um die elektromagnetische Verträglichkeit laut EMV-Richtlinie sicherstellen zu können,
beachten Sie Folgendes:
• Wandabstand von 32 mm einhalten (z. B. mit dem Befestigungswinkel MS6-WPB).
• Keine Kabel zwischen Wand und MS6-SV-E verlegen.
Hinweis
Verlust der Sicherheitsfunktion
Wenn der minimale Abstand von 15 mm zwischen Schalldämpfer und Boden nicht
eingehalten wird, kann es zum Verlust der Sicherheitsfunktion kommen.
• Minimalen Abstand von 15 mm unterhalb des Schalldämpfers einhalten (Fig. 13).
Der Freiraum sorgt für ein störungsfreies Entlüften.
Informationen zur Montage von Modulverbinder, Anschlussplatte und Befestigungswinkel
finden Sie in der Bedienungsanleitung, die dem Zubehör beigefügt ist.
• Platzieren Sie das MS6-SV-E so nahe wie möglich am
Einsatzort.
• Die Einbaulage ist beliebig.
Fig. 13 Einbau
