Festo CPV GEASI-4E4A Series Parts list manual

Kurz-
beschreibung
Brief description
CPV-Ventilinsel
mit AS-Interface
Typ CPV..-GE-
ASI-4E4A-...
CPV valve terminal
with AS-Interface
type CPV..-GE-
ASI-4E4A-...
–Deutsch
– English
–Español
–Français
–Italiano
–Svenska
660 011
0112c
Compact performance

Festo CPV..-GE-ASI-4E4A-... 0112c2
Deutsch 3...........................................
English 15............................................
Español 27...........................................
Français 39...........................................
Italiano 51............................................
Svenska 63...........................................
Edition: 0112c
Original: de
AS-Interface®is a registered trademark of the AS-Interface
Association
© (Festo AG & Co., D-73726 Esslingen, Germany, 2001)
Internet: http://www.festo.com
E-Mail: [e-mail]

Festo CPV..-GE-ASI-4E4A-... 0112c Deutsch 3
1 BenutzerhinweiseDeutsch
Die Ventilinsel Typ CPV..-GE-ASI-4E4A-... ist ausschließlich
zur Steuerung von pneumatischen Aktuatoren bestimmt
und nur für den Einsatz in Bussystemen gemäß der AS-In-
terface-Spezifikation geeignet. Beim Anschluss handel-
süblicher Zusatzkomponenten, wie Sensoren und Aktoren
sind die angegebenen Grenzwerte für Drücke, Temperatu-
ren, elektrische Daten, Momente usw. einzuhalten.
AS-Interface-Bussysteme und Ventilinseln dürfen nur von
hierfür geschultem Fachpersonal installiert werden. Anga-
ben zur Konzeption und Adressierung Ihres Bussystems
finden Sie in der Beschreibung Ihres AS-Interface-Masters.
Ausführliche Informationen zur Pneumatik der Ventilinsel
finden Sie in der Pneumatik-Beschreibung P.BE-CPV-....
Warnung
SSchalten Sie die Spannung aus, bevor Sie Steckver-
binder zusammenstecken oder trennen (Funktions-
schädigung).
SVerbinden Sie einen der Erdungsanschlüsse an den
Endplatten niederohmig (kurze Leitung mit großem
Querschnitt) mit dem Erdpotential.
SNehmen Sie nur eine komplett montierte und ver-
drahtete Ventilinsel in Betrieb.
Stellen Sie bei Verwendung als explosionsgeschütztes
Betriebsmittel sicher, dass:
Selektrische Anschlüsse nicht unter Spannung ge-
trennt werden.
Sdie komplett installierte Ventilinsel mit allen verwen-
deten Steckern, Adaptern und Schutzkappen minde-
stens die Schutzart IP64 aufweist.

Festo CPV..-GE-ASI-4E4A-... 0112c Deutsch4

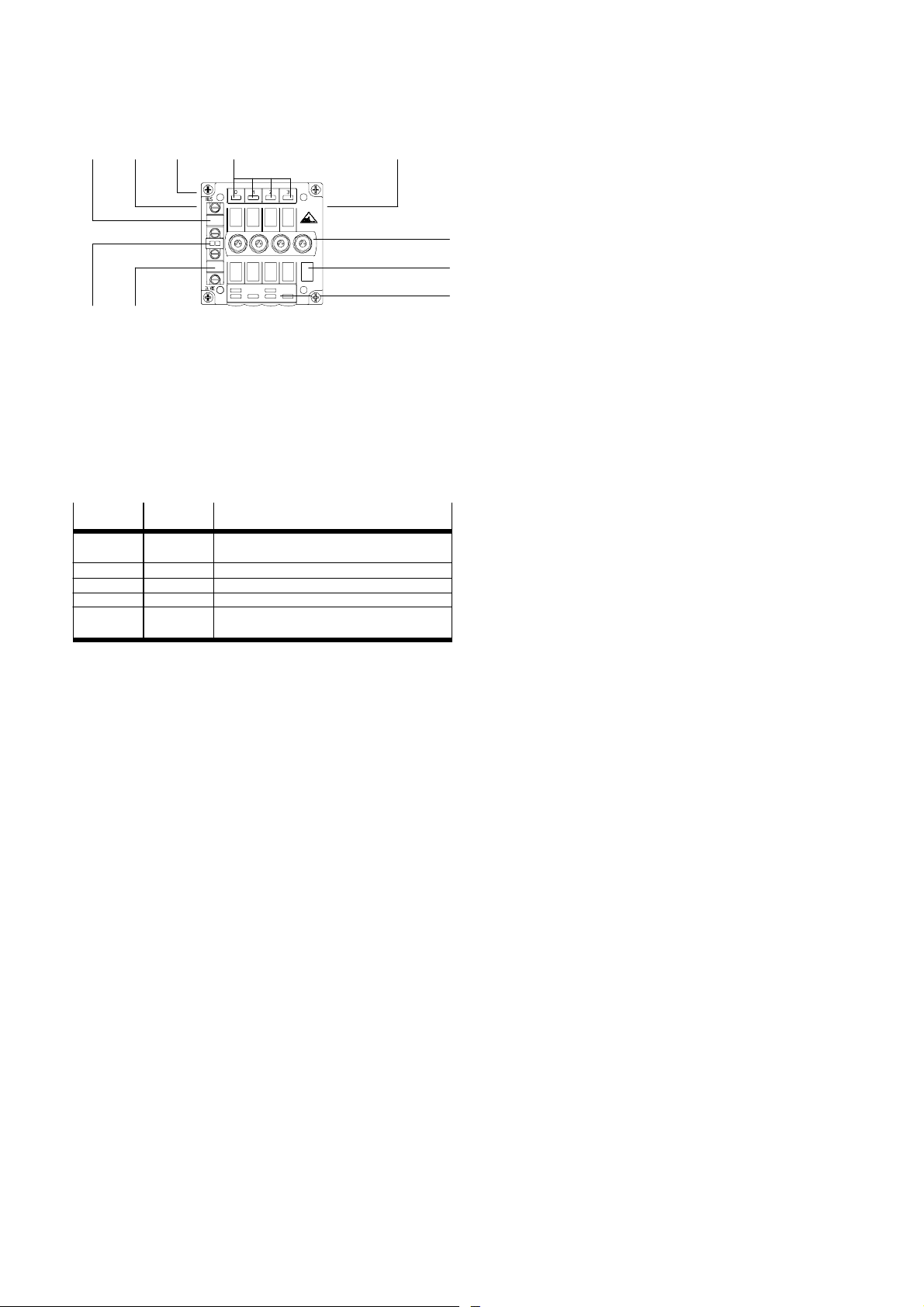

2 Anschluss- und Anzeigeelemente
123 4
5
6
7
89
2
1AS-Interface-Busanschluss
2Erdungsanschluss
3Typenschild (ID- und IO-Code)
4LED-Zustandsanzeige für Eingänge
(grün)
5Sensoranschlüsse (PNP)
6Beschriftungsfeld AS-
Interface-Adresse
7LED-Zustandsanzeige
für Ventile (gelb)
8Lastspannungsan-
schluss für Ventile *)
9PWR-LED (Power, grün),
Fault-LED (Fehler, rot)
*) Nur bei Typ CPV..-GE-ASI-4E4A-Z: Ventile bei NOT-AUS abschaltbar,
keine Spannungsversorgung der Ventile über AS-Interface-Bus
PWR-LED Fault-LED Bedeutung
an
aus
blinkt
an
an
aus
aus
an
blinkt
an
AS-Interface-Spannung vorhanden, kein
Fehler
Keine AS-Interface-Spannung am Bus
AS-Interface-Adressen nicht eingestellt (= 0)
Kurzschluss/Überlast an den Eingängen
Ausfall der Bus-Kommunikation (Watchdog
abgelaufen)

Festo CPV..-GE-ASI-4E4A-... 0112c Deutsch 5
3 Installationshinweise
3.1 Zuweisen der AS-Interface-Adresse
Hinweis
Die AS-Interface-Adresse der Ventilinsel Typ CPV..-GE-
ASI-4E4A-... wird nach jedem Ändern elektronisch ge-
speichert (keine Batterie) und kann bis zu 10 mal geän-
dert werden. Danach behält die Ventilinsel die zuletzt
eingestellte AS-Interface-Adresse bei.
Empfehlung: Verwenden Sie das Festo-Adressiergerät Typ
ASI-PRG-ADR mit Adapterkabel Typ KASI-ADR.
Vor dem Anschließen an den AS-Interface-Bus: Weisen Sie
jedem Slave eine noch nicht belegte Adresse zu. Stellen
Sie Ihre gewünschte Adresse mit dem AS-Interface-Adres-
siergerät ein. Zulässiger Adressbereich: 1 ... 31.
Werkseinstellung der Insel: Adresse 0. Eine Parametrie-
rung des AS-Interface-Slaves ist nicht erforderlich.
Beispiel Adresszuordnung (Siemens S7)
IO-Code 7H:D3 D2 D1 D0
E/AE/AE/AE/A
Input Output
‹76543210›‹76543210›
res. #1 res. #1
#2 #3 #2 #3
#4 #5 #4 #5
#6 #7 #6 #7
...
SPS
...
...
36
...
...
= Belegte Adressen
bei IO-Code 7H
AS-Interface-Adresse #5, SPS-Byte #36

Festo CPV..-GE-ASI-4E4A-... 0112c Deutsch6

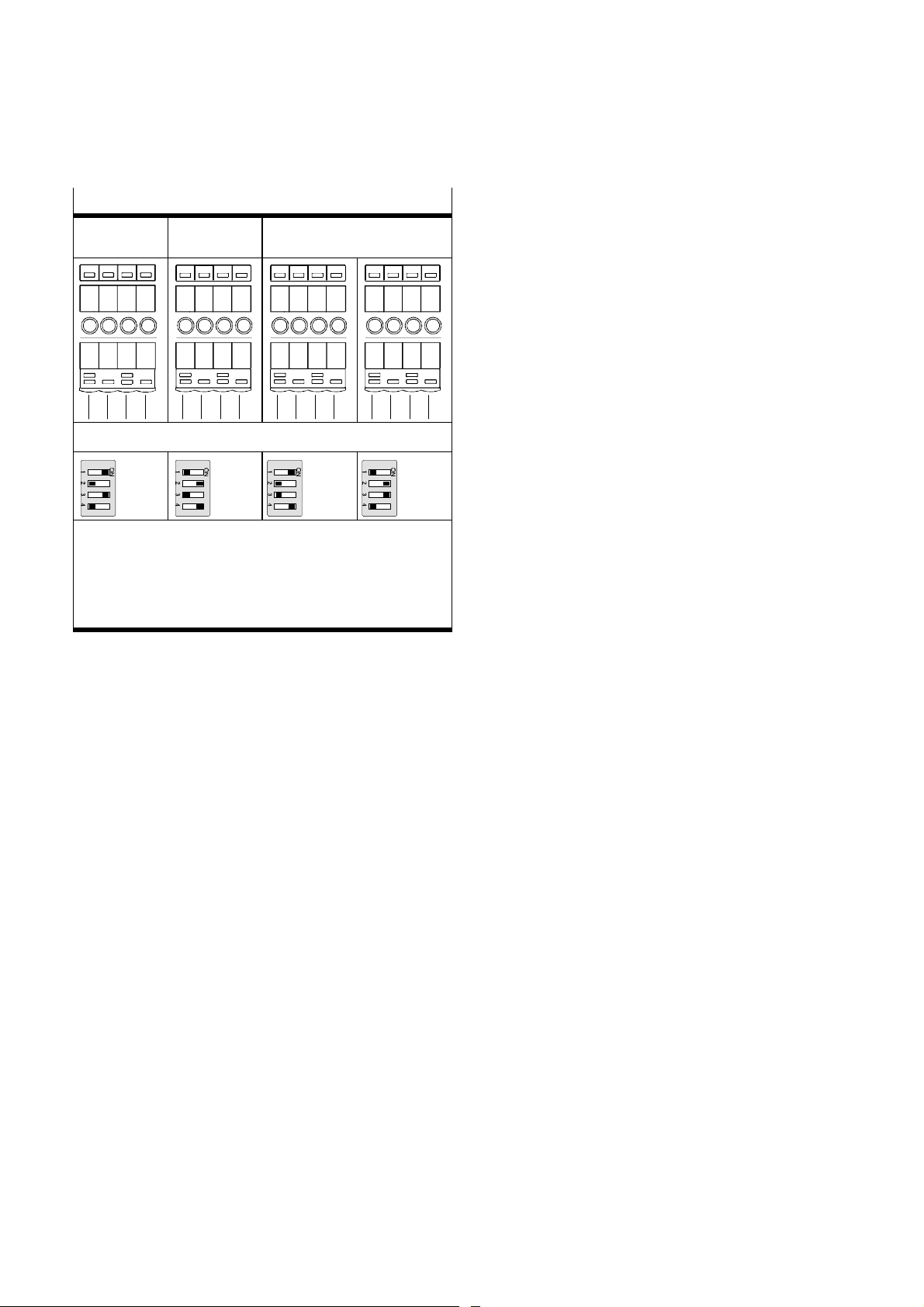

3.2 Adressbelegung (Draufsicht)
Bestückung der Ventilplätze 1 bis 4
2bistabile
Ventile
4 monostabile
Ventile
1 bistabiles Ventil,
2 monostabile Ventile
1
2
3
4
5656
1234
7777
1
234
5677
123
4
7756
DIP-Schaltereinstellung (siehe 3.6)
1: ON
2: OFF
3: ON
4: OFF
1: OFF
2: ON
3: OFF
4: ON
1: ON
2: OFF
3: OFF
4: ON
1: OFF
2: ON
3: ON
4: OFF
1... 4Adressen der Magnetspulen
5Ventilplatten mit 2 Ventilmagnetspulen, wie 2 monostabile
Ventile, 5/2-Wege-Impulsventil oder 5/3-Wegeventil (z.B.
Code J, N, C, H, G, D, I, E) oder Reserve- bzw. Trennplatte
6Reserve- oder Trennplatte (z.B. Code L, S, T)
7Ventilplatten mit 1 Ventilmagnetspule (z.B. Code M, F, A)
oder Reserve- bzw. Trennplatte

Festo CPV..-GE-ASI-4E4A-... 0112c Deutsch 7
Beispiel (Siemens S7):
– 1 bistabiles Ventil, 2 monostabile Ventile
– SPS-Byte #36 und AS-Interface-Adresse #5
Damit ergibt sich folgende Adressbelegung auf der Ventil-
insel:
Adressen der Eingänge:
Adressen der Ausgänge:
J = Bistabiles Ventil
M = Monostabiles Ventil
L = Reserveplatte
E36.0 ... 3
0123
1
JLMM
A36.0 ... 3
0–23
1–––
12
14
1Kennzeichen für Ventilplatten (Beispiel: J, M, L)

Festo CPV..-GE-ASI-4E4A-... 0112c Deutsch8
3.3 Sensoren anschließen (PNP-Eingänge)
Verwenden Sie zum Anschluss von Sensoren Kabel vom
Typ KM8-M8-GSGD-... und Stecker mit Überwurfmutter,
Gewinde M8x1.
Fixieren Sie die Stecker mit Hilfe der Überwurfmutter, um
unbeabsichtigtes Lösen z. B. durch Erschütterungen zu
vermeiden. Verschließen Sie ungenutzte Sensoranschlüsse
mit den mitgelieferten Schutzkappen. Nur dann ist die
Schutzart IP65 sichergestellt.
Hinweis
– Die Eingänge sind in Anlehnung an die IEC1131-2
Typ 02 realisiert.
– Die Eingänge sind Kurzschlussfest. Bei Auftreten ei-
nes Kurzschlusses wird der Slave abgeschaltet. Der
AS-Interface-Master sieht diesen Slave als fehlend.
Wenn der Kurzschluss beseitigt ist, meldet sich der
Slave sofort als funktionsfähig zurück.
1Pin-Belegung
1: 24 V
3: 0 V
4: Eingang Ex+3
1
1
4
3

Festo CPV..-GE-ASI-4E4A-... 0112c Deutsch 9
3.4 AS-Interface-Bus und Lastspannung anschließen
Hinweis
Über den AS-Interface-Bus wird die Sensorversorgung
für die Eingänge bereit gestellt. Eine Spannungsversor-
gung der Ausgänge über den AS-Interface-Bus ist nur
bei Typ CPV...-GE-ASI-4E4A möglich. Typ CPV...-...-Z ist
immer getrennt über den Lastspannungsanschluss mit
24 V zu versorgen. Das AS-Interface hat eine integrierte
Watchdog-Funktion, welche die Ausgänge bei Ausfall
der Bus-Kommunikation zurücksetzt.
Warnung
Verwenden Sie nur Netzteile, die eine sichere elek-
trische Trennung der Spannungsversorgung nach
IEC 742/EN 60742/VDE 0551 mit mindestens 4 kV
Isolationsfestigkeit gewährleisten (Protected Extra-Low
Voltage, PELV). Schaltnetzteile sind zulässig, wenn sie
die sichere Trennung im Sinne der EN 60950/VDE 0805
gewährleisten.
Anmerkung:
Durch die Verwendung von PELV-Netzteilen wird der
Schutz gegen elektrischen Schlag (Schutz gegen direktes
und indirektes Berühren) nach Maßgabe der EN 60204-1/
IEC 204 sichergestellt. Für die Versorgung von PELV-Netzen
sind Sicherheitstransformatoren mit der nebenstehenden
Kennzeichnung zu verwenden. Die Erdung erfolgt zur Si-
cherstellung der Funktion (z. B. EMV).

Festo CPV..-GE-ASI-4E4A-... 0112c Deutsch10
Beachten Sie bei Stichleitungen:
– maximale Gesamtlänge des AS-Interface-Bus: 100 m
(ohne Repeater/Extender).
– Leitungslänge des Lastspannungsanschlusses (abhän-
gig von der Stromaufnahme der Ventilinsel und den
Schwankungen der Lastspannung).
– Abschluss eines offenen Kabelendes mit der Festo-
Kabelkappe ASI-KK-FK oder der Kabeltülle ASI-KT-FK.
Sie vermeiden damit Kriechströme und erreichen
Schutzart IP65.
1Pin 2: AS-Interface +
(braun)
2Pin 1: AS-Interface -
(hellblau)
3Pin 2: + 24V *)
4Pin 1: 0 V *)
1
2
3
4
*) Nur bei CPV...-GE-ASI-4E4A-Z
Empfehlung: Verwenden Sie für den Anschluss der Ventil-
insel die Kabeldosen ASI-SD-FK... von Festo. Sie erreichen
damit Schutzart IP65.

Festo CPV..-GE-ASI-4E4A-... 0112c Deutsch 11
Gehen Sie wie folgt vor:
1. AS-Interface-Kabel in oberes Teil der Kabeldose ein-
drücken.
2. Kabel zugfrei ausrichten.
3. Kabeldose aufstecken und festschrauben
(max. 0,3 Nm).
1AS-Interface-Kabel
2Kabelkappe Typ:
ASI-KK-FK
3Kabeldose Typ:
ASI-SD-FK (oder
Typ ASI-SD-FK180)
1
2
3
3.5 Anschlussbeispiel Ventilinsel Typ 10
1AS-Interface-Master
2Festo-Kombinetzteil
3Lastspannung
abschaltbar
1
2
3

Festo CPV..-GE-ASI-4E4A-... 0112c Deutsch12

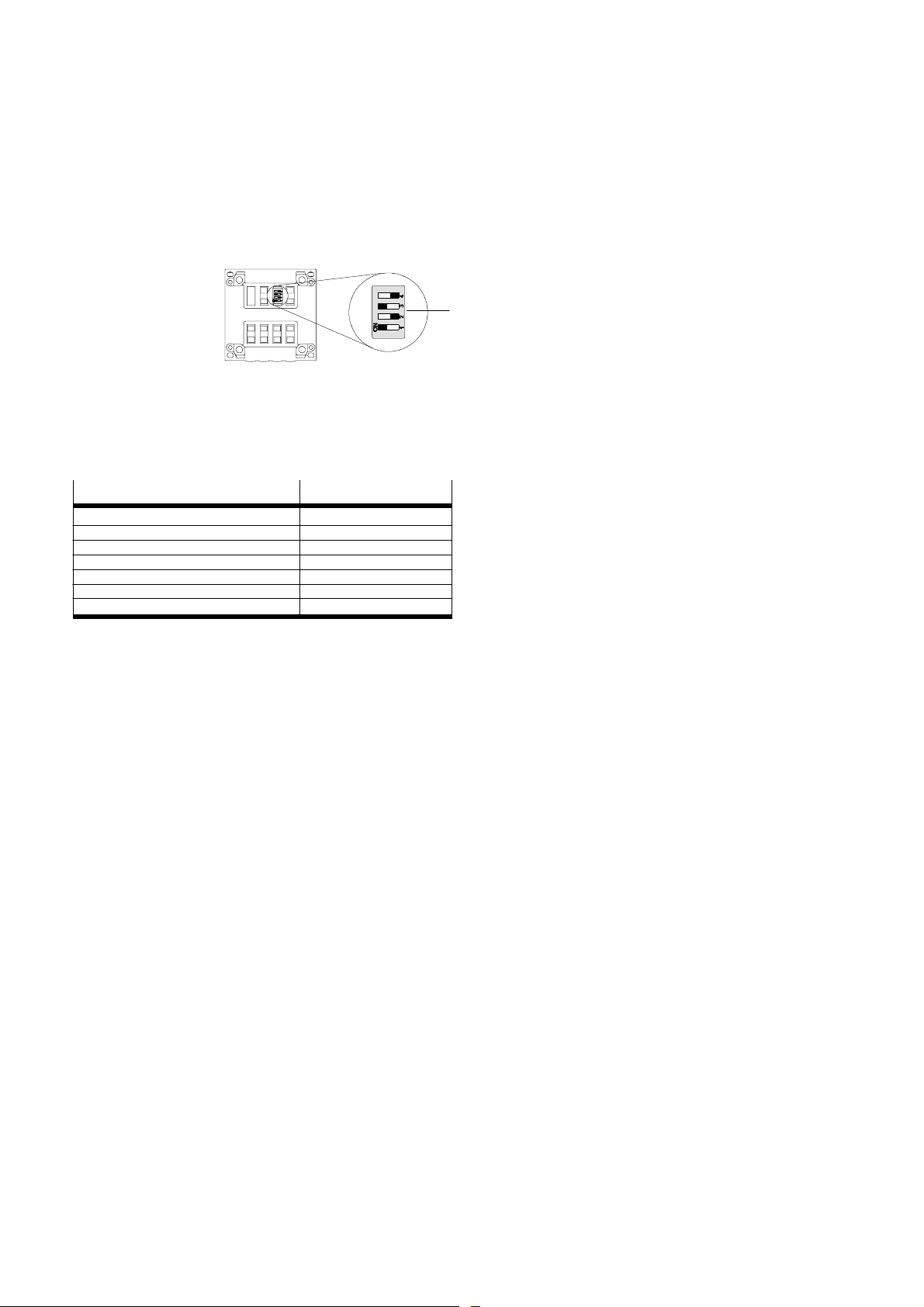

3.6 Umbau der Ventilinsel
Die Ventilinsel kann mit bistabilen und/oder monostabilen
Ventilen bestückt werden. Bei Umbau muss die neue Ven-
tilinselkonfiguration am DIP-Schalter auf der Unterseite
der elektrischen Anschlussplatte eingestellt werden.
1DIP-Schalter auf der
Unterseite der An-
schlussplatte 1
Hinweise zum Lösen der elektrischen Anschlussplatte fin-
den Sie in der Pneumatik-Beschreibung. Die zulässigen
Ventilkombinationen sowie die zugehörigen DIP-Schalter-
Einstellungen finden Sie in der Tabelle im Abschnitt 3.2.
3.7 Zubehör
Festo-Zubehör Typ
AS-Interface Kombinetzteil
AS-Interface Buskabel (gelb)
Zusatzversorgungskabel (schwarz)
Kabeldose
Kabelkappe / Kabeltülle
Bezeichnungsschilder (CPV10, ..14)
Adressiergerät / Adapterkabel
ASI-CNT-115/230VAC-B
KASI-1.5-Y-100
KASI-1.5-Z-100
ASI-SD-FK / ASI-SD-FK180
ASI-KK-FK / ASI-KT-FK
IBS6x10
ASI-PRG-ADR / KASI-ADR

Festo CPV..-GE-ASI-4E4A-... 0112c Deutsch 13
4 Technische Daten
Typ CPV...-GE-ASI-4E4A... M8
Schutzart nach EN 60529 IP65 (komplett montiert)
Temperatur:
–beiBetrieb
– bei Lagerung/Transport
-5 ° ... +50 °C
-20°...+70°C
Relative Luftfeuchtigkeit 95 %, nicht kondensie-
rend
Elektromagnetische Verträglichkeit Geprüft nach EN 50295:
Okt. 1999, Niederspan-
nungsschaltgeräte
AS-Interface-Busanschluss
– Spannungsbereich (verpolungssicher)
– Restwelligkeit
– max. Stromaufnahme bei -5°C
a) Typ CPV...-GE-ASI-4E4A-Z M8
– alle Eingänge im 0-Zustand
– alle Eingänge im 1-Zustand, keine
Stromentnahme durch Sensoren 1)
– alle Eingänge im 1-Zustand, max.
Stromentnahme durch Sensoren
b) Typ CPV...-GE-ASI-4E4A M8 (max.
zwei Spulen gleichzeitig bestromt)
– alle Eingänge im 0-Zustand
– alle Eingänge im 1-Zustand, keine
Stromentnahme durch Sensoren 1)
– alle Eingänge im 1-Zustand, max.
Stromentnahme durch Sensoren
DC 26,5 ... 31,6 V
≤20 mVss
CPV10-... CPV14-...
7mA 7mA
35mA 35mA
137mA 137mA
CPV10-... CPV14-...
61mA 95mA
89mA 123mA
191mA 225mA
1) z.B. Schalter

Festo CPV..-GE-ASI-4E4A-... 0112c Deutsch14
Typ CPV...-GE-ASI-4E4A... M8
Lastspannungsanschluss
(nur Typ ...-4E4A-Z)
– Nennwert (verpolungssicher)
– Restwelligkeit
– Stromaufnahme für 4 Ventile (bei 24 V)
– beim Einschalten
– nach Stromabsenkung (stationär)
DC 21,6 ... 26,4 V
4Vss
CPV10-... CPV14-...
108 mA 176 mA
42 mA 72 mA
Ventile(siehePneumatik-Beschreibung) Watchdog-Funktion nach
50ms aktiv (siehe 3.4)
Digitale Eingänge
– Ausführung
–Logikpegel
– Bezugspotential
– Ansprechverzögerung
4 digitale Eingänge in An-
lehnung an IEC 1131-2
Typ 2
DC 24 V, PNP,
Zustandsanzeige (LED),
EIN: 11 ... 30 V
AUS: -30 ...-5 V
0V
typ. 3 ms (bei 24V)
Schutz gegen Explosion (nach EU-Richtli-
nie 94/9/EG, EN 50021 und EN
50281-1-1). Elektr. Anschlüsse nicht unter
Spannung trennen! Stecker oder Adapter
der elektrischen Anschlüsse müssen min-
destens Schutzart IP64 aufweisen.
II 3 G/D EEx nA II T5 X
-5 °C ≤Ta ≤+50 °C
T80°CIP65(Herstel-
lungsjahr siehe Ex-Kenn-
zeichnung am Produkt)
AS-Interface-Daten
–Profil
ID-Code=FH;IO-Code=7H
S-7.F

Festo CPV..-GE-ASI-4E4A-... 0112c English 15
1 User instructionsEnglish
Valve terminal type CPV..-GE-ASI-4E4A-... has been de-
signed exclusively for controlling pneumatic actuators and
is only suitable for use in bus systems in accordance with
the AS-Interface specifications. If additional commercially-
available components such as sensors and actuators are
connected, the specifiedlimits for pressures, tempera-
tures, electrical data, torques, etc. must not be exceeded.
AS-Interface bus systems and valve terminals may only be
installed by personnel especially trained for this purpose.
Detailed information on the design and addressing of your
bus system can be found in the manual for your AS-Inter-
face master.
Informationonthepneumaticcomponentsofthevalveter-
minal can be found in the Pneumatics manual P.BE-CPV-... .
Warning
SSwitch off the power supply before connecting or
disconnecting plugs (otherwise this could lead to
functional damage).
SConnect one of the earth connections on the end
plates with low impedance (short cable with large
cross-sectional area) to the earth potential.
SCommission only a valve terminal which has been
fittedandwiredcompletely.
If to be used as an explosion-protected operating de-
vice, make sure that:
Selectrical contacts are not disconnected under tension
Sthe completely fitted valve terminal with all plugs,
adapters and protective caps complies at least with
protection class IP 64.

Festo CPV..-GE-ASI-4E4A-... 0112c English16
2 Connecting and display elements
123 4
5
6
7
89
2
1AS-Interface bus connection
2Earth connection
3Type plate (ID and IO codes)
4LED status display for inputs
(green)
5Sensor connections (PNP)
6Inscription field for AS-
Interface address
7LED status display for
valves (yellow)
8Load voltage connec-
tion for valves *)
9PWR LED (Power, green),
Fault LED (red)
*) Only with type CPV..-GE-ASI-4E4A-Z: Valves can be switched off during
EMERGENCY STOP, no voltage supplyto valves via AS-Interface bus
PWR LED Fault LED Meaning
on
off
flashes
on
on
off
off
on
flashes
on
AS-Interface voltage applied, no fault
No AS-Interface voltage on the bus
AS-Interface address not set ( = 0)
Short circuit / overload at the inputs or
address selector switch actuated
Bus communication failed (watchdog expired)

Festo CPV..-GE-ASI-4E4A-... 0112c English 17
3 Installation instructions
3.1 Assigning the AS-Interface address
Please note
TheAS-Interfaceaddressofthevalveterminaltype
CPV..-GE-ASI-4E4A-... is stored electronically (no bat-
tery) after every modification and can be modified at
least 10 times. After that the valve terminal maintains
the last set AS-Interface address.
We recommend that you use the Festo addresser type ASI-
PRG-ADRwithadaptercabletypeKASI-ADR.
Before connecting to the AS-Interface bus: assign an un-
used address to each slave. Set the desired address with
the AS-Interface addresser. The permitted address range is
1 ... 31.
The factory setting of the terminal is address 0. It is not
necessary to parametrize the AS-Interface slaves.
Example of address assignment (Siemens S7)
IO-Code 7H:D3 D2 D1 D0
I/O I/O I/O I/O
Input Output
‹76543210›‹76543210›
res. #1 res. #1
#2 #3 #2 #3
#4 #5 #4 #5
#6 #7 #6 #7
...
PLC
...
...
36
...
...
= Assigned addresses
with IO code 7H
AS-Interface adress #5, PLC byte #36

Festo CPV..-GE-ASI-4E4A-... 0112c English18
3.2 Address assignment of the solenoid coils (top view)
Fitting valve locations 1 to 4
2double-
solenoid valves
4single-
solenoid valves
1 double-solenoid valve,
2 single-solenoid valves
1
2
3
4
5656
1234
7777
1
234
5677
123
4
7756
DIP switch setting (see 3.6)
1: ON
2: OFF
3: ON
4: OFF
1: OFF
2: ON
3: OFF
4: ON
1: ON
2: OFF
3: OFF
4: ON
1: OFF
2: ON
3: ON
4: OFF
1... 4Addresses of the solenoid coils
5Valve plates with 2 valve solenoid coils, like 2 single-sole-
noid valves, 5/2-way double-solenoid valves or 5/3-way
valves(e.g.codeJ,N,C,H,G,D,I,E)orblankingorseparator
plate
6Blankingorseparatorplate(e.g.codeL,S,T)
7Valve plates with 1 valve solenoid coil (e.g. code M, F, A) or
blanking or separator plate

Festo CPV..-GE-ASI-4E4A-... 0112c English 19
Example (Siemens S7)
– 1 double-solenoid valve, 2 single-solenoid valves
– PLC byte #36 and AS-Interface address #5
This results in the following address assignment of the
valve terminal:
Adresses of the Inputs:
Adresses of the outputs:
J = Double-solenoid valve
M = Single-solenoid valve
L=Blankingplate
I36.0 ... 3
0123
1
JLMM
O36.0 ... 3
0–23
1–––
12
14
1Identifications for valve plates (example: J, M, L)

Festo CPV..-GE-ASI-4E4A-... 0112c English20
3.3 Connecting sensors (PNP inputs)
For connecting sensors use cable type KM8-M8-GSGD-...
and plugs with union nut, M8x1 thread.
Fasten the plugs with the aid of the union nut in order to
prevent unintentional loosening, e.g. due to shock. Seal
the unused sensor connections with the protective caps
supplied. Only in this way can you comply with protection
class IP65.
Please note
– The inputs have been based on the IEC1131-2 type
02.
– The inputs are protected against short circuits. If a
short circuit occurs, the slave will be switched off.
The AS-Interface master regards this slave as mis-
sing. When the short circuit has been eliminated, the
slave responds immediately as being operative.
1Pin assignment:
1: 24 V
3: 0 V
4: Input Ix+3
1
1
4
3
