Fisher-Price DPV46 User manual

1
DPV46
IMPORTANT! Keep these instructions for
future reference.
• Please read these instructions before
assembly and use of this product.
• Adult assembly is required.
• Tool needed for assembly: Phillips
screwdriver (not included).

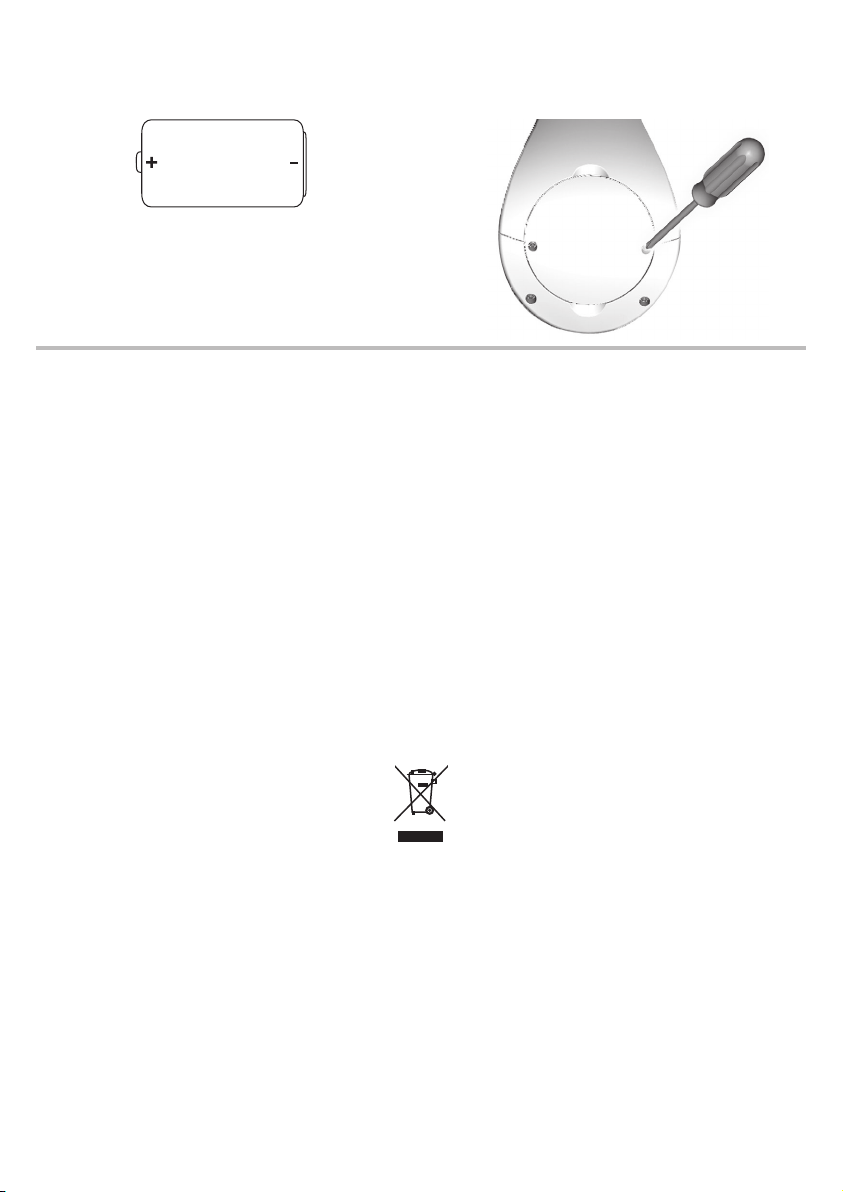

• Requires four C (LR14) alkaline batteries for
operation (not included).
• Product features and decorations may vary
from photographs.
¡IMPORTANTE! Guardar estas instrucciones
para futura referencia.
• Leer estas instrucciones antes de ensamblar
y usar este producto.
• Requiere montaje por un adulto.
• Herramienta necesaria para el montaje:
desatornillador de cruz (no incluido).
• Funciona con 4 pilas alcalinas C (LR14) x 1,5V
(no incluidas).
• Las características y decoración del producto
pueden variar de las mostradas.

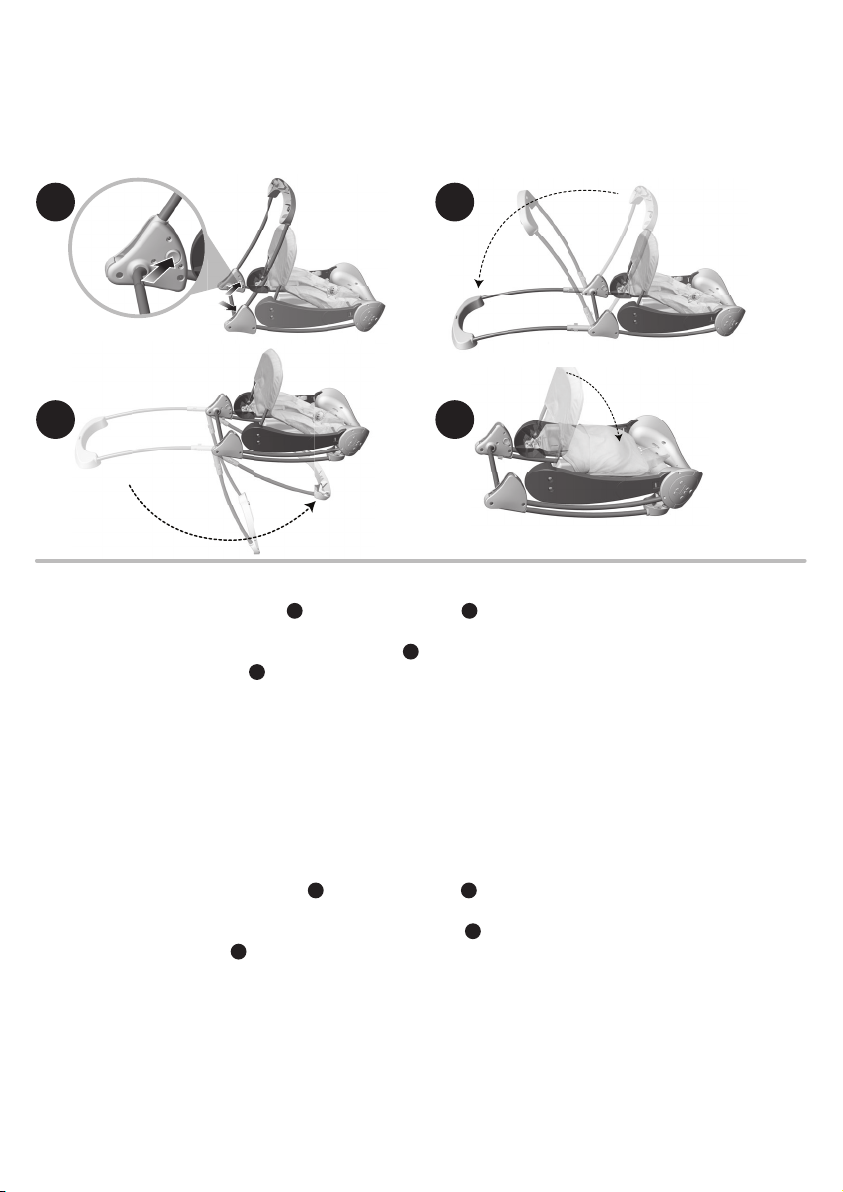

Seat Mode
Modalidad de silla
Swing Mode
Modalidad de columpio

2
IMPORTANT! The weight limit for this product is 11,3 kg (25 lb). If your child weighs less than
11,3 kg (25 lb), but is really active and appears to be able to climb out of the swing, immediately
discontinue its use.
IMPORTANT! Before assembly and each use, inspect this product for damaged hardware, loose
joints, missing parts or sharp edges. Do not use the product if any parts are missing, damaged
or broken. Do not use accessories or replacement parts other than those approved by
the manufacturer.
¡IMPORTANTE! La capacidad máxima de este producto es de 11,3 kg (25 lb). Si el bebé pesa
menos de 11,3 kg pero es muy activo y parece poder salirse del columpio, descontinuar de
inmediato el uso.
¡IMPORTANTE! Antes de cada uso, revisar que el producto no tenga piezas dañadas, conexiones
sueltas, piezas faltantes o bordes filosos. NO usar el producto si falta o está rota alguna pieza.
No usar accesorios ni piezas de repuesto, salvo aquellos aprobados por el fabricante.
WARNING
ADVERTENCIA
Prevent serious injury or death from falls or strangling in the restraint system:
• Never leave child unattended.
• This product is not intended to replace a crib or bassinet for prolonged periods
of sleep.
• Always use the restraint system.
• Discontinue use of product when infant attempts to climb out (approximately
9 months).
• Never use on any elevated surface. Use only on a floor.
Para evitar lesiones graves o la muerte como resultado de caídas o quedar
estrangulado en el sistema de sujeción:
• Nunca dejar al niño sin supervisión.
• Este producto no está diseñado para reemplazar una cuna o moisés por periodos
prolongados de sueño.
• Siempre usar el sistema de sujeción.
• Descontinuar el uso del producto cuando el niño intente bajarse (aprox. a los
9 meses).
• No usar sobre superficies elevadas. Usar únicamente sobre el piso.
Consumer Information
Información al consumidor

3

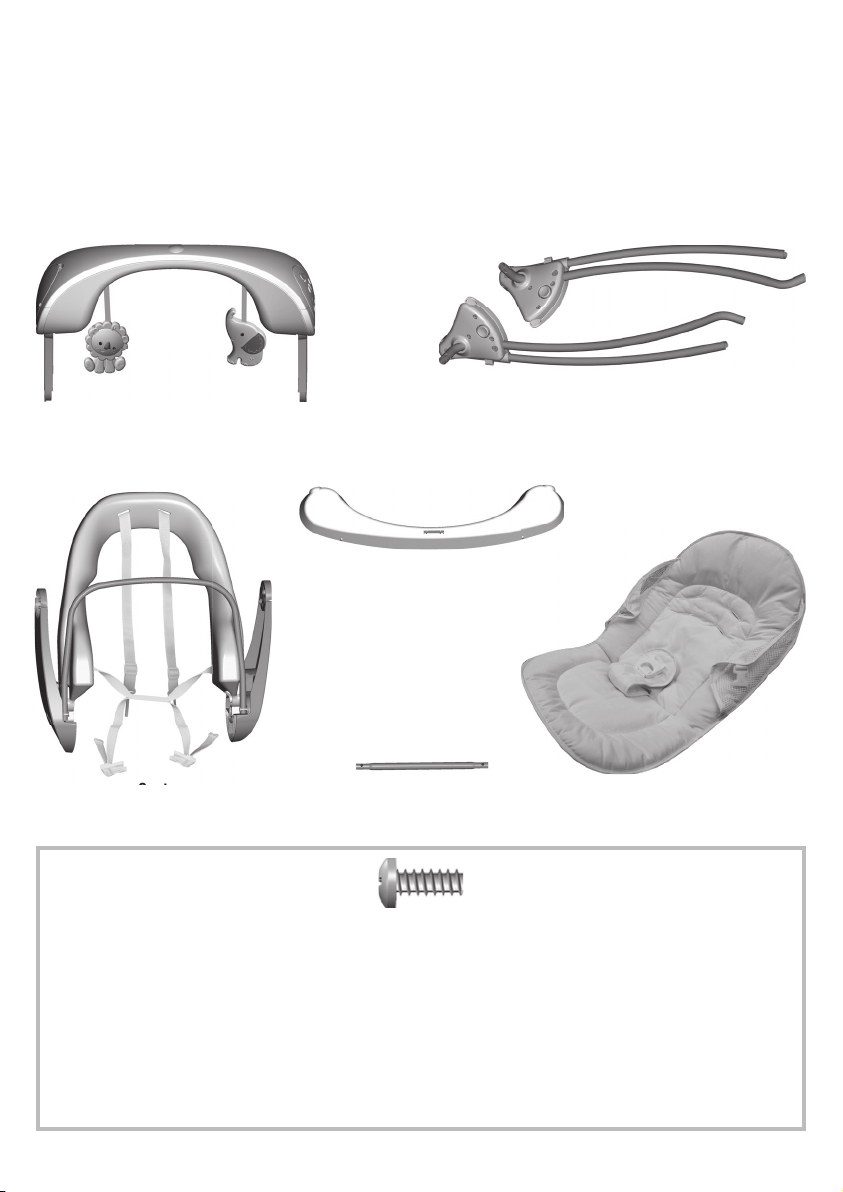

2 Swing Legs (left and right)
2 patas de columpio (izquierda y derecha)
Please remove all parts from the package and identify them before assembly.
Some parts may be packed in the pad.
Sacar todas las piezas del empaque e identificarlas antes de empezar con el montaje.
Algunas piezas pueden venir embaladas en el colchón.
Parts
Piezas
4,5 mm x 12 mm Screw – 6
Tornillo de 4,5 mm x 12 mm – 6
SHOWN ACTUAL SIZE
SE MUESTRA A TAMAÑO REAL
Pad
Colchón
Rear Cross Brace
Barra transversal trasera
Seat
Silla
Front Cross Brace
Barra transversal delantera
S
t
Swing Housing
Compartimento del columpio
Note: Tighten or loosen all screws with a Phillips screwdriver. Do not over-tighten
the screws.
Atención: Apretar y aflojar todos los tornillos con un desatornillador de cruz. No apretar
en exceso.

4
1

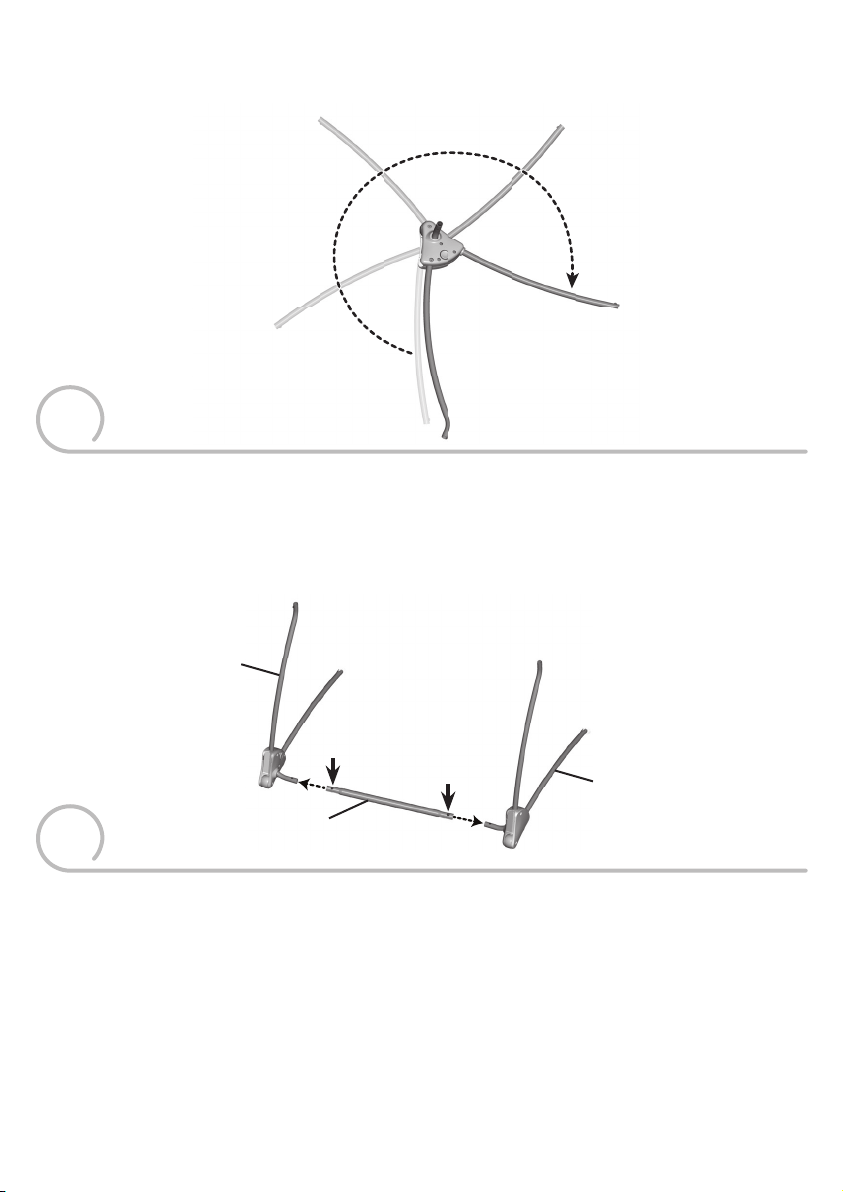

• While pressing a button on the rear cross brace, fit it into a swing leg.
• Make sure you hear a “click”.
• Repeat this procedure to insert the other end of the rear cross brace into the other swing leg.
• Mientras presiona un botón en la barra transversal trasera, introducirla en una pata
del columpio.
• Asegurarse de oír un clic.
• Repetir este procedimiento para insertar el otro extremo de la barra transversal trasera en la otra
pata del columpio.
• Rotate the straight tube on each swing leg.
• Make sure you hear a “click”.
• Girar el tubo recto en cada pata del columpio.
• Asegurarse de oír un clic.
Assembly
Montaje
Rear Cross Brace
Barra transversal trasera
PRESS
PRESIONAR PRESS
PRESIONAR
Swing Leg
Pata del columpio
Swing Leg
Pata del columpio
2

5
4

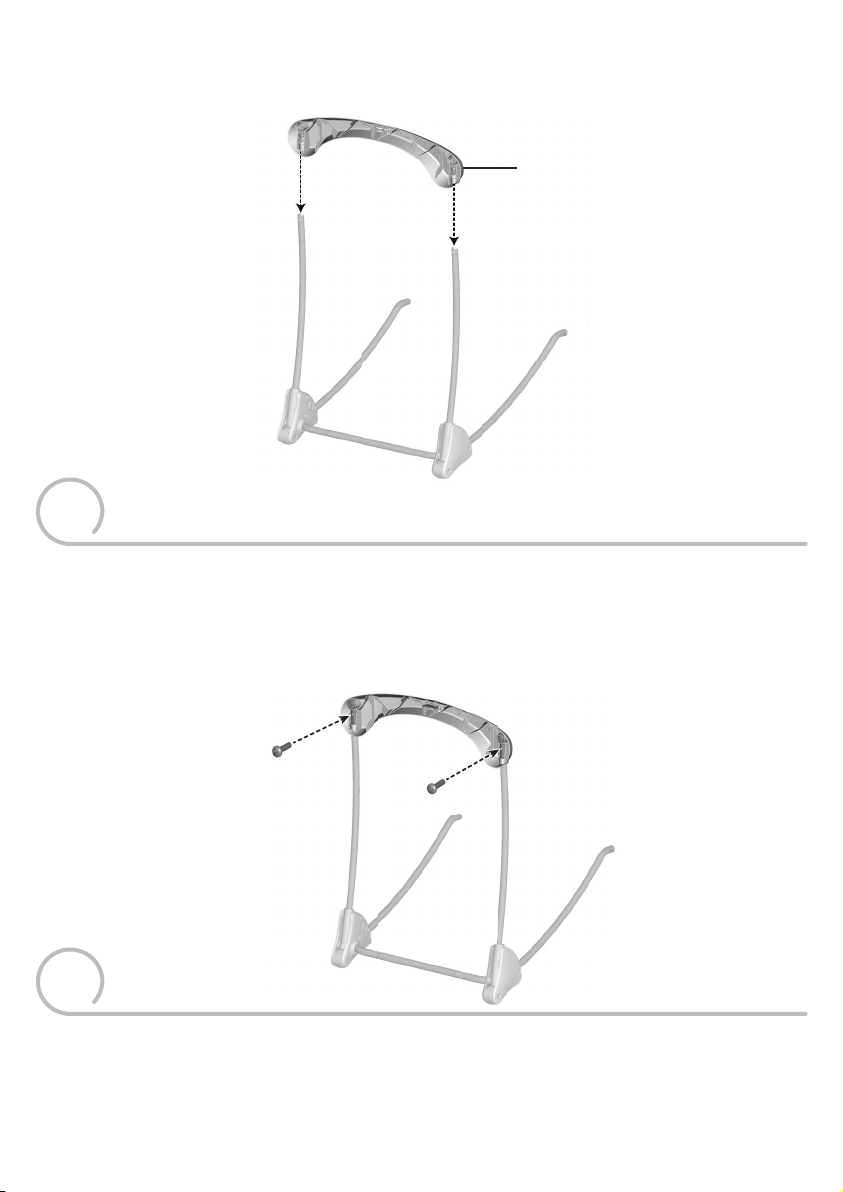

• Insert two screws into the front cross brace and tighten.
• Turn the leg assembly upright.
• Insertar dos tornillos en la barra transversal delantera y apretarlos.
• Poner la unidad de las patas en posición vertical.
Front Cross Brace
Barra transversal delantera
BOTTOM VIEW
VISTA DE ABAJO
3
• Turn the leg assembly over.
• Fit the front cross brace onto the swing legs.
• Voltear la unidad de las patas.
• Ajustar la barra transversal delantera en las patas del columpio.
Assembly
Montaje

6
Assembly
Montaje
• First, tilt the swing housing so the sockets are facing down.
• Then, fit the swing housing onto the free end of each swing leg. Push to “snap” in place.
• Pull up on the swing housing to be sure it is secure.
Hint: The swing housing is designed to fit onto the swing legs one way. If it does not seem to fit,
turn it around and try again.
• Primero, inclinar el compartimento del columpio de modo que las conexiones apunten
hacia abajo.
• Luego, introducir el compartimento del columpio en el extremo libre de cada pata del columpio.
Presionar para ajustarlo en su lugar.
• Jalar hacia arriba el compartimento del columpio para asegurarse que está seguro.
Atención: El compartimento del columpio está diseñado para ajustarse en las patas del columpio
de una sola manera. Si no se ajusta, voltearlo e intentar de nuevo.
Swing Housing
Compartimento del columpio
5BACK VIEW
VISTA DE ATRÁS

7
Swing Arm
Brazo del columpio
Seat
Silla
7
6

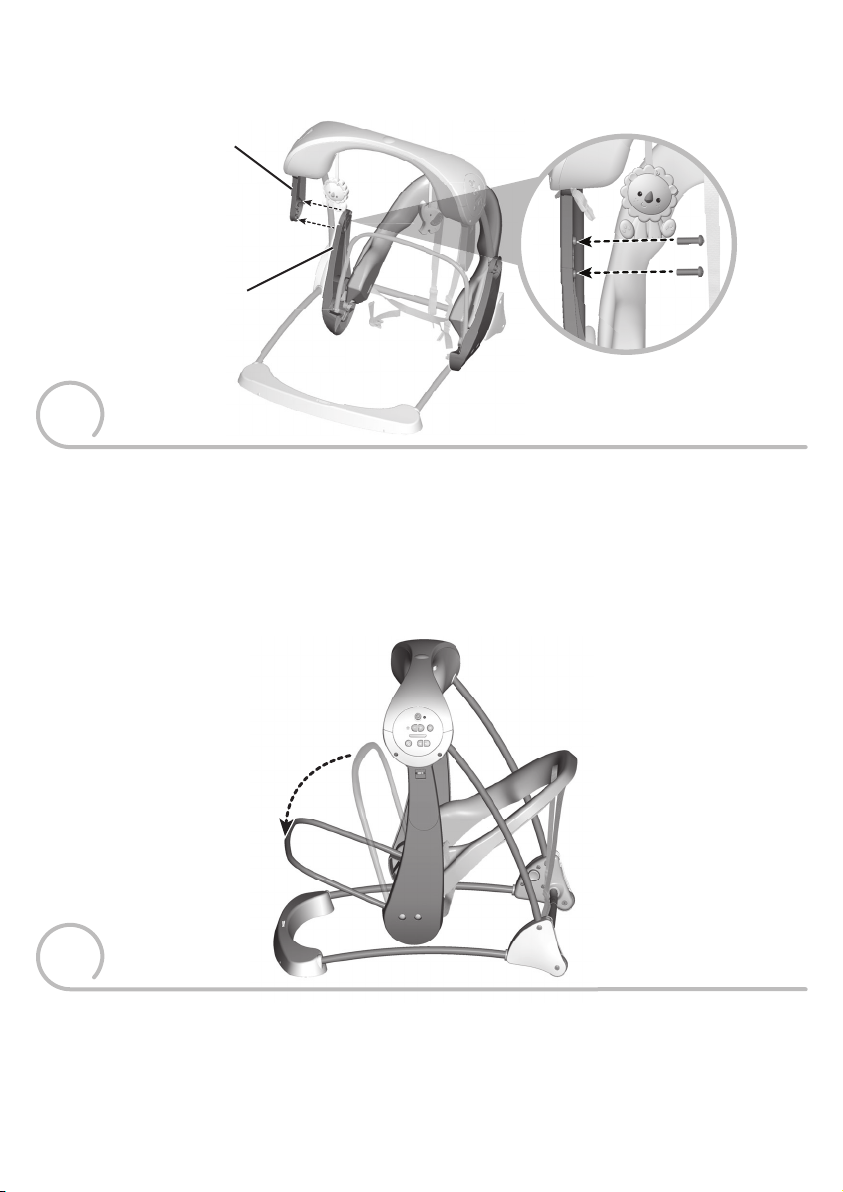

• Lower the seat bottom.
• Bajar el asiento.
• Fit one side of the seat onto a swing arm.
• Insert two screws into the seat and tighten.
• Repeat this procedure to assemble the other side of the seat.
• Ajustar un lado de la silla en un brazo del columpio.
• Introducir dos tornillos en la silla y apretarlos.
• Repetir este procedimiento para ensamblar el otro lado de la silla.
Assembly
Montaje

8
9
B
A
• First, lift the seat bottom A. Next, fit the lower seat pad pocket onto the seat bottom B. Then,
lower the seat bottom C.
• Primero, subir el asiento A. Luego, ajustar la funda inferior del colchón en el asiento B. Luego,
bajar el asiento C.
Seat Pad Lower Pocket
Funda inferior del colchón
8
Seat Pad Back Pocket
Funda posterior del colchón
• Fit the seat pad back pocket onto the seat back.
• Ajustar la funda posterior del colchón en el respaldo.
C
Assembly
Montaje

9
Lowest Slots
Ranuras más bajas
• Fasten the buckles on the side of the seat pad to the buckles on the swing arms. Make sure you
hear a “click”.
• Abrochar las hebillas del lado del colchón en las hebillas de los brazos del columpio. Asegurarse
de oír un clic.
10

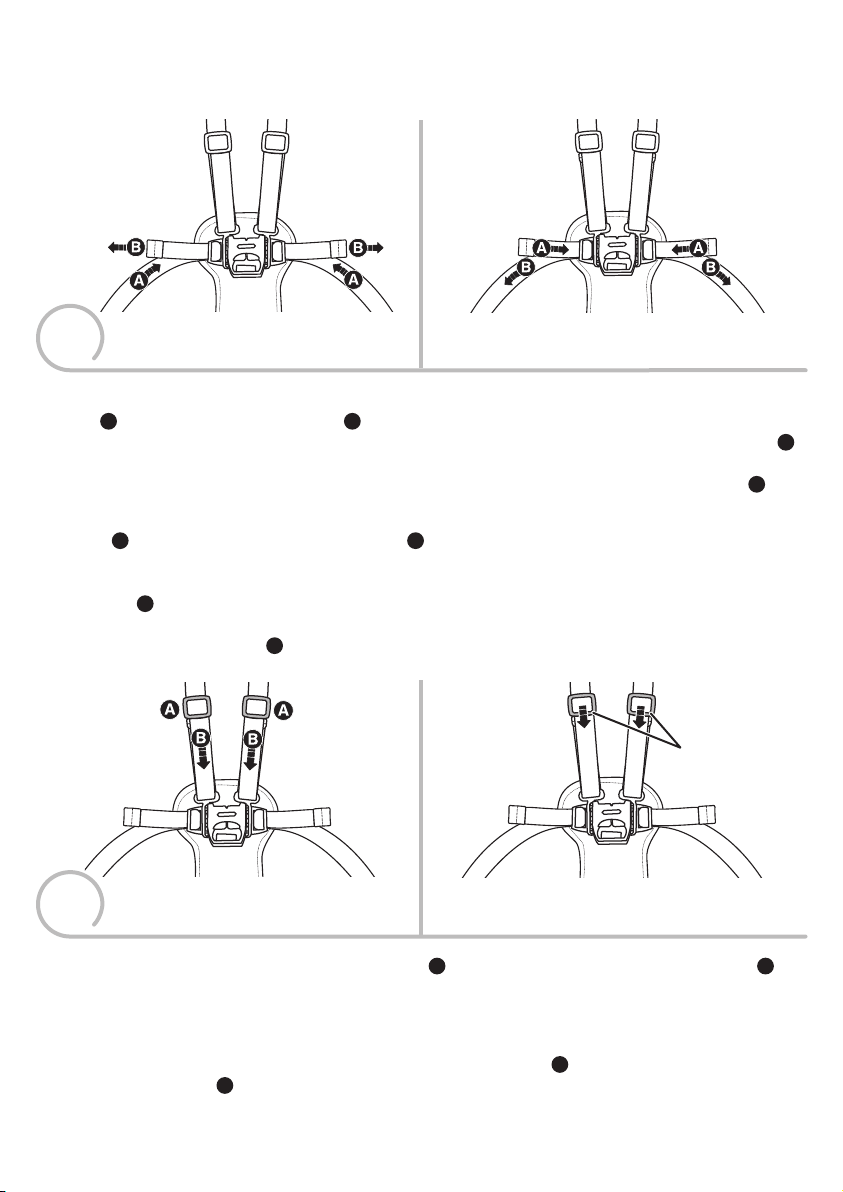

• Insert the waist belts through the lowest slots in the seat pad. Make sure the waist belts are
not twisted.
• Insertar los cinturones de la cintura en las ranuras más bajas del colchón. Asegurarse de que
los cinturones no estén torcidos.
11
Assembly
Montaje

10
Upper Slots
Ranuras superiores
Upp
R
a
n
Smaller Baby
• Insert the ends of the shoulder belts through the lower slots in the seat pad back. Make sure the
shoulder belts are not twisted.
Larger Baby
• Insert the ends of the shoulder belts through the upper slots in the seat pad back. Make sure the
shoulder belts are not twisted.
Bebé más pequeño
• Insertar los extremos de los cinturones de los hombros en las ranuras inferiores de la parte
trasera del colchón. Asegurarse de que los cinturones de los hombros no estén torcidos.
Bebé más grande
• Insertar los extremos de los cinturones de los hombros en las ranuras superiores de la parte
trasera del colchón. Asegurarse de que los cinturones de los hombros no estén torcidos.
12
Lower Slots
Ranuras inferiores
Assembly
Montaje
©2017 Mattel. All Rights Reserved. DPV46-2C72
PRINTED IN CHINA 1100973195-2LC
